Кладка из пеноблоков технология: Кладка стен из пеноблока – от установки первого ряда, до монтажа перекрытий
технология кладки подробнее о армирование
При необходимости возведения стен частного дома, гаража или подсобных помещений, очень часто используется такой материал как пеноблоки.
Это объясняется его доступной стоимостью, простотой и быстрой монтажа.
Если у вас есть элементарные строительные навыки, то справиться с данной работой можно самостоятельно, а при наличии помощника, она выполняется еще быстрее.
Технология
Пеноблоки класть можно двумя способами, отличаются они типом используемого раствора, это может быть клей или цементный раствор.
Цементный раствор
Для его приготовления обычно используют цемент и песок в соотношении 1:4, в этом случае, толщин шва составляет 1-2 см. Преимущества в том, что раствор можно сделать самостоятельно и при его использовании, геометрические параметры блоков не имеют большого значения.
Если говорить о минусах, то для приготовления раствора понадобится время и силы, швы получаются толстыми, поэтому снижаются тепло и звукоизоляционные характеристики здания, чтобы выровнять стены, их надо обязательно штукатурить.
Клей для укладки
Клей в магазине продается в виде сухой смеси, поэтому вам остается ее только разбавить водой приблизительно 1:2.
При укладке пеноблоков на клей, толщина шва составляет около 2-3 мм.
Преимуществами использования клея является то, что его легко готовить, получается тонкий шов, что увеличивает теплоизоляционные характеристики дома, стена получается гладкой, поэтому нет необходимости в ее выравнивании, высокие показатели адгезии.
Недостатком клея является его высокая стоимость и необходимость использования блоков, имеющих точные геометрические параметры.
Во время укладки пеноблоков, обычно проблем не возникает, но есть некоторые нюансы, соблюдение которых упростит и ускорит процесс создания дома:
- для оформления оконных и дверных проемов используются блоки U-образной формы, которые по своим размерам должны соответствовать параметрам остальных блоков;
- первый ряд всегда укладывается на цементный раствор, но сначала надо уложить слой гидроизоляции;
- для равномерного распределения нагрузки при возведении стен из пеноблоков, обязательно проводится армирование, для этого используют пруток диаметром 8 мм, он укладывается через каждые 3-4 ряда;
- чтобы уложить армопояс, в пеноблоках надо сделать штробы, а перед укладкой арматуры, их наполняют клеем;
- во время кладки, надо обязательно делать перевязку рядов, она должна составлять не меньше 12 см, но лучше всего на половину блока;
- после монтажа стен, во время обшивки их отделочным материалом, надо обязательно создавать вентиляционный зазор.
Сначала проводится закладка углов, а затем стена возводится от углов к центру. Во время укладки блоков, периодически проверяется их горизонтальность.
Для облегчения работы, рекомендуется использовать порядовки, они могут быть деревянными или металлическими. Направляющие устанавливаются вертикально в углах здания и между ними натягивают шнур, по которому проводится укладка каждого ряда.
Выполнение кладки несущих стен
Если вы решили проводить укладку пеноблоков на клей, то для выполнения указанных работ потребуются определенные навыки. Для этого подойдут только те блоки, которые имеют правильную геометрическую форму, и отклонения в их размерах будет минимальным.
Даже если выполняется кладка на клей, первый ряд пеноблоков укладывается на цементный раствор. Это необходимо для того, чтобы выровнять горизонтальную поверхность, после чего следующие ряды можно уже класть на клей.
Для самостоятельной кладки стен из пеноблоков, вам понадобятся такие инструменты:
- емкость для клея;
- дрель и насадка для замешивания клея;
- кельма;
- зубчатый шпатель;
- строительный уровень;
- терка или рубанок для выравнивания пеноблоков;
- резиновый молоток;
- штроборез;
- болгарка или дисковая пила;
- щетка для удаления пыли и мусора.
При выполнении монтажа стен из пеноблоков, порядок выполнения работ будет следующим:
- сначала необходимо провести проверку блоков, они должны быть ровными, не иметь сколов и повреждений, их геометрические параметры могут отличаться на минимальные значения;
- клей наносится при помощи зубчатого шпателя;
- для того чтобы каждый элемент занял свое место, для проведения его выравнивания используют киянку;
- все выявленные неровности, необходимо сразу исправлять, для этого используют терку;
- при помощи строительного уровня, надо периодически проводить проверку горизонтальности кладки;
- предварительно подготовьте перемычки, которые будут устанавливаться в местах оконных и дверных проемов.
Если пеноблок на клей уложен правильно, то стена получается идеально ровной и не требует проведения дополнительного выравнивания.
Нужно ли армировать
Если вы возводите дом из пеноблоков, то специалисты рекомендуют армировать кладку, делается через каждые 3-4 ряда. Данная операция позволяет увеличить устойчивость стены и не допускает появления на ней трещин.
В этом случае используется арматура, для ее укладки в блоках создаются штробы, сделать их можно при помощи штробореза, болгарки или дисковой пилы.
Поверх пеноблоков сразу укладывать плиты нельзя, для этого делается верхняя обвязка, сплошной бетонный армопояс, высота которого должна быть 10-20 см. Обычно в наших широтах толщины стен из пеноблоков в 40 см вполне достаточно.
В этом случае, делают армопояс шириной 30 см, а остальные 10 см заполняют утеплителем, это позволяет увеличить теплоизоляционные характеристики дома.
Что делать с вертикальным швом?
Во время кладка наружных стен у начинающих строителей часто возникает вопрос о том, что делать с вертикальным швом, заполнять ли его клеем?
Если используются блоки с замками типа шип-паз, то они уже обеспечивают крепление блоков между собой и без клея.
Необходимо помнить, что любой шов, даже самый тонкий, является мостиком холода поэтому, чем их меньше, тем выше теплоизоляционные характеристики здания.
При решении этого вопроса, может быть несколько вариантов:
- если будет проводиться отделка стен штукатуркой, то вертикальный шов можно клеем не заполнять;
- при отсутствии штукатурки с одной стороны, шов заполняют наполовину, чтобы предотвратить продувание стены;
- при большой нагрузке на блоки (более 70% прочности блоков) и при возведении ребер жесткости, вертикальный шов надо полностью заполнять клеем.
Горизонтальный шов должен быть заполнен клеем полностью, чтобы блок приклеивался по всей площади соприкасания.
Советы специалистов
Рекомендации
- если кладка ведется на цементный раствор, то его готовят небольшими порциями;
- использовать клей можно не позже 10-15 минут, после его нанесения на блок;
- работу необходимо выполнять при температуре воздуха от 5 до 25 градусов тепла, если она выше, то надо обязательно увлажнять блоки;
- для получения более ровных и тонких швов, клей наносится при помощи зубчатого шпателя;
- клей наносят как на горизонтальную, так и на боковую поверхность пеноблоков;
- после укладки блока, его надо хорошо прижать и выровнять по вертикали и горизонтали;
- отклонения по вертикали проверяют после каждого третьего ряда;
- каждый 3-4 ряд необходимо армировать;

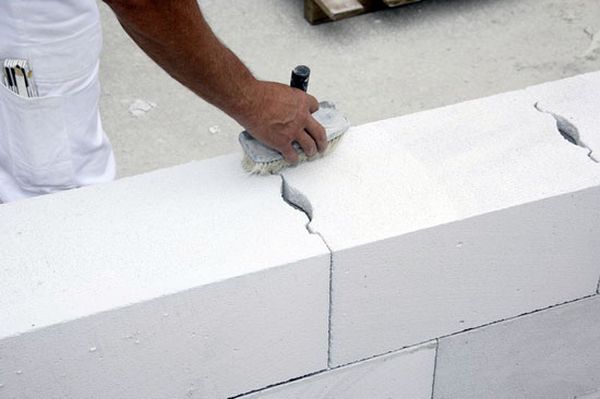

- все неровности перед укладкой следующего ряда зачищаются теркой и пыль убирается;
- кладку надо проводить с перевязкой.
Ошибки
- неправильная укладка первого ряда приводит к отклонениям вертикальности стен;
- нельзя проводить кладку во время дождя или при отрицательной температуре воздуха;
- не полностью заполняют швы, что негативно влияет на прочность здания, его тепло и звукоизоляционные характеристики;
- не проводят обеспыливание блоков, что ухудшает качество их соединения, от чего могут появляться трещины;
- без армирования, прочность здания снижается;
- проводят укладку перекрытия прямо на блоки, что может вызвать их разрушение.
Вывод
Теперь вы знаете, как проводится кладка стен из пеноблоков и видите, что указанную работу можно выполнить и самостоятельно.
Чтобы получить хороший результат, необходимо постоянно контролировать горизонтальность и вертикальность кладки, не допускать пустот в швах, правильно заложить первый ряд и углы.
Если придерживаться разработанных технологий, то вы сможете своими руками построить теплый, красивый и надежный дом.
Полезное видео
Армирование кладки, видео:
Вконтакте
Одноклассники
Google+
как правильно укладывать, стоимость работ за куб, технология, видео-инструкция, фото
Сегодня пеноблок считается качественным, надежным и довольно долговечным строительным материалом. Его главным предназначением является возведение несущих и внутренних стен зданий, отличающихся небольшими размерами. При этом укладка пеноблоков осуществляется исключительно на фундамент с ровной поверхностью.

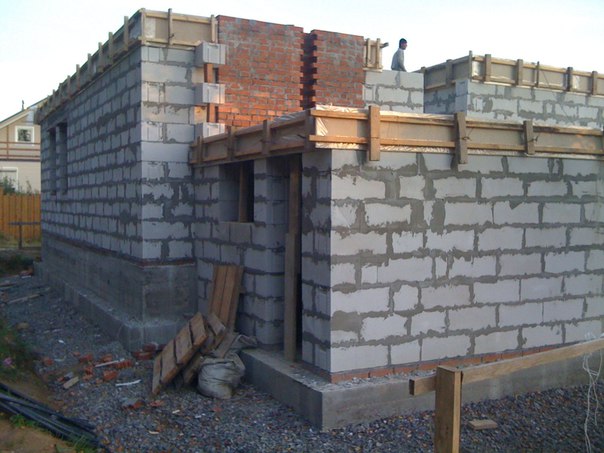

Фото строительства коттеджа из пеноблоков
Характеристика пеноблока
Прежде чем начать строительные работы, требуется внимательно изучить характеристику пеноблока как строительного материала:
- Он отличается высоким запасом прочности и невероятной долговечностью благодаря стойкости к сырости и процессам гниения.
Дом, возведенный из пеноблока, будет теплым. Все это еще раз доказывает тот факт, что изделие является прекрасным строительным материалом для возведения уютных и комфортных домов.
- Дополнительным преимуществом выступает его небольшой вес. На начальном этапе строительства дома, нужно четко определить параметры будущего фундамента.
Обратите внимание! Зачастую технология укладки пеноблоков не предусматривает создания мощного фундамента, так как стены из этого материала будут отличаться своей легкостью. Поэтому на сооружении этой части дома можно существенно сэкономить.
Стоимость кладки пеноблока
Если, по Вашему мнению, собственноручно выполнить кладку — это слишком сложная процедура, то для ее осуществления можно нанять специалистов. При этом кроме квалификации работников также стоит обращать свое внимание и на стоимость укладки пеноблоков за куб у того или иного подрядчика.
И, хотя цена подобных работ не будет слишком высокой, стоимость работ по укладке пеноблоков — это существенная статья в бюджете строительства дома.
Эти предметы могут понадобиться для кладки стен из пеноблоков
Основные этапы работы
Пеноблочный фундамент для дома
Для достижения прочности фундамента можно использовать:
- монолитный бетон;
- или железобетонные плиты.
Монолитный фундамент для пеноблочного дома
Для того, чтобы готовый пеноблочный дом отличался высоким качеством нужно четко понимать, как укладывать пеноблоки в данном случае:
- Перед тем, как начать работы по возведению стены, потребуется подготовить бетонную поверхность;
- Нужно очистить бетон от слоя грязи или пыли. При наличии каких-либо дефектов материала (например, сколы углов) их в обязательном порядке потребуется тщательно обработать;
- Перед укладкой первого ряда, выполняют гидроизоляцию при помощи специального материала. В качестве такого материала можно использовать гидроизол или рубероид.
Подготовка
После того, как фундамент готов, приступают к подготовке самих блоков:
- Поверхность блоков следует своими руками очистить от грязи или снега;
- При наличии на них незначительных сколов, материал дополнительно обрабатывают, снимая острые углы и фаски.
Подготовительные работы
Статьи по теме:
Укладка
- Прежде чем положить первый слой пеноблоков необходимо монтировать слой гидроизоляционного материала, который предотвратит вероятность возникновения гибковых бактерий.
Совет! Для хорошей гидроизоляции можно применить рубероид или гидроизол.
- Далее готовят раствор, состоящий из песка и цемента.
Обратите внимание! Раствор готовят с соблюдением пропорции между этими сыпучими материалами — 1:3.
- Укладка пеноблока осуществляется с углов будущего здания и продолжается по всему его периметру;
Укладка производится от углов
- Толщине шва при кладке пеноблоков не стоит превышать 30 мм;
- Сразу после завершения укладывания первого ряда стены, необходимо проверить ровность полученной стены при помощи линейки-уровня;
- В случае выявления перекосов, их устраняют при помощи любого подходящего шлифовального инструмента;
- Начиная со второго ряда, производится укладка стен из пеноблоков на более легкий раствор;
Технология устройства
Обратите внимание! Толщину горизонтального и вертикального шва выполняют уже на уровне 15 мм.
- Так же часто применяют особый клей, который придает дополнительную крепость пеноблочной кладке. Его толщине следует быть в пределах 2 мм;
- Инструкция по работе с пеноблоками предусматривает их дополнительное увлажнение, если строительные работы осуществляются в особо жаркое время года.
Правила кладки
А теперь поговорим о том, как правильно укладывать пеноблоки, чтобы сооружение было надежным и служило долгие годы:
- При помощи специального совка, клеящую смесь наносят по всей длине пеноблока, а затем выравнивают зубчатой стороной шпателя;
Обратите внимание! Во время кладки обязательно контролируют каждый установленный на раствор блок. Если смесь при этом немного выпирает, ее подбирают. В случае сдвига блока, его выравнивают и ставят на нужное место при помощи ударов резинового молотка.

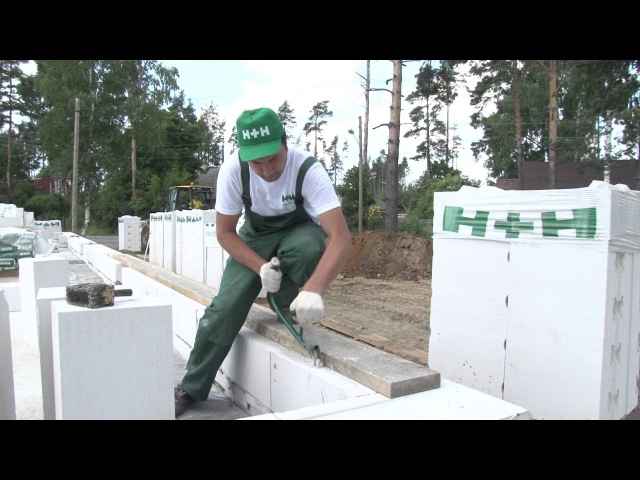

Выравнивание блоков по уровню
- Главным требование, которое предусматривает технология укладки пеноблоков — это соблюдение правильности перевязки: смещение вертикальных швов должно составлять 0,4 высоты блока, а для сопряжения стен применяют перевязку на глубину в районе 200 мм;
- Примыкание к несущей стене обеспечивается при помощи связки из нержавеющей стали;
- Так же в особых случаях применяют технологию армирования плоскости стены.
Перевязка стен и армирование окон
Совет! Арматурная сетка облает прекрасной способностью растягиваться под воздействием, что обуславливает актуальность ее применения для предотвращения вероятности появления трещин или каких-либо других повреждений на стенах будущего дома.
- Также при осуществлении кладки с применением пеноблочного материала, используют и арматуру диаметром 10 мм. Ее монтаж выполняется на дощатой опалубке, которую потом заливают бетонным раствором;
- Еще пеноблоки укладывают на U-блоки. В их нише монтируется каркас из арматуры;
Обратите внимание! При заливании бетонного раствора нужно обязательно следить за тем, чтобы арматура полностью была залита бетоном, а сам армированный пояс должен сохнуть на протяжении 30 суток. Уже потом можно продолжать дальнейшую кладку.
Статьи по теме:
Выполнение перегородки из пеноблоков
Выполнить перегородку внутри дома из пенобетона своими руками в принципе не так сложно. Особую сложность может вызвать только подъем большого количества строительного материала на верхние этажи дома.
Такая работа под силу только настоящим мужчинам. Она потребует много сил и терпения. Однако, пеноблочный материал того стоит.
Ведь дом, возведенный с его применением, будет долго хранить тепло, и обладать особым уютом.
Инструкция по обустройству перегородки:
- Вначале строительных работ необходимо разметить место, отведенное для сооружения перегородки;
- В несущие стены и пол для надежности монтируют арматурную сетку;
- Как альтернативный вариант используется алюминиевые гибкие подвесы, прикрепленные одним краем к блоку, а другим к стене;
- Далее натягивают леску, и по ней производится укладка пеноблоков по первому ряду;
- Первые 3 и последние 2-3 ряда армируются укладочной сеткой;
Перевязка арматурной сеткой
- Между последним рядом и потолком следует оставить сантиметровый зазор.
Это пространство впоследствии заполняют монтажной пеной;
- И напоследок, возведенную стену нужно тщательно прогрунтовать, чтобы дальнейшие штукатурные работы не вызвали особых затруднений.
Совет! В санузле вместо оштукатуривания стен обычно выполняется укладка плитки на пеноблоки.
Таким образом, пенобетонные блоки являются практичным, легким и долговечным строительным материалом. Это обуславливает его популярность в промышленном, а так же индивидуальном строительстве.
При этом технология укладки пеноблоков при строительстве дома не является слишком сложной, а выполнить ее можно самостоятельно, или с привлечением подрядчика.
Вывод
Стены готовы, окна застеклены – основная работа выполнена, осталось дело за малым!
Мы рассказали пошаговую инструкцию укладки стен и перегородок из пеноблоков.
А в представленном видео в этой статье вы найдете дополнительную информацию по данной теме.
youtube.com/embed/ybsxRxQO09E» frameborder=»0″ allowfullscreen=»allowfullscreen»/>
Кладка стен из пеноблока 👉 свойства материала и процесс возведения
Строители давно используют традиционные материалы – дерево, бетон, кирпич. Желание улучшить качество, скорость, побуждает искать новые материалы, способы строительства. Примерно 100 лет назад был получен новый строительный элемент – пенобетон.
Дом из пеноблокаСодержание статьи
О пенобетонных блоках
Состав пеноблоков, как у обычного бетона: цемент, песок, вода, но еще добавляется пенообразователь. Последнее вещество делает продукт пористым. В отличие от газобетона, где для получения вспенивающего газа применяется химическая реакция, в пеноблоках смешивают приготовленную пену с массой бетона. Тщательное перемешивание равномерно распределяет газ по всему объему.
Несмотря на пористую структуру, пеноблоки обладают низким коэффициентом водопоглощения. Качество делает их пригодными для кладки в наружную стену.
Теплоизоляция в 2–3 раза лучше, чем у кирпича. Можно делать толщину стен меньше, чем у каменных, либо экономить на дополнительном утеплителе. Пористость вещества делает его хорошим звукоизоляционным барьером, уменьшая поступление внешнего шума.
Поскольку часть бетона вытесняется газом, готовые пеноблоки весят меньше, чем чистый бетон. Прочность уменьшается незначительно, можно использовать в двух-, трехэтажных домах. Негорючесть делает помещение безопасным в отношении пожаробезопасности.
Привлекает строителей ровность блоков. Вырезаются из монолитных оснований, отливаются в формах. Размеры превосходят традиционный кирпич. Качества делают пеноблок востребованным в строительстве.
Дополнительные материалы
Технология производства пеноблоков имеет разбег, для несущих стен необходимы блоки с большей плотностью D600. Они тяжелее, но прочнее. На перегородки можно использовать элементы с меньшей плотностью D500. Для перекрытия дверей, окон используют бетонные перемычки, металлический уголок. Чтобы работа была безопасной, при возведении более высокого уровня необходимы строительные леса.
Разделение фундамента и стены производится гидроизоляцией. Без необходимых инструментов работа будет проходить тяжело, некачественно. Для сцепления блоков используют цементный раствор, который приготавливают сами, либо покупную смесь из магазина.
Растворы для кладки
Для выравнивания вертикального уровня под первый ряд лучше воспользоваться собственным раствором. Цемент смешивается с просеянным песком в соотношении 1:3, 1:4, зависит от марки цемента. Максимальная высота шва – 20 мм. Кроме указанных компонентов, для пластичности добавляют пластификатор.
Готовая смесь для клеяСоотношение воды в растворе не должно превышать 0,5 части. При большем объеме прочность раствора быстро теряется.
Для более тонкого шва используют готовую смесь. Состав всыпают в воду, а не наоборот. Перемешивают миксером, дают постоять 5–7 минут, снова перемешивают. Много не разводят, чтобы успеть выработать.
Чем тоньше шов, тем меньше получается мостик холода, теплее будет дом.
Армирующие материалы
При кладке пеноблоков используют армирование. Это конструкции, увеличивающие несущую способность стены. Чаще используют металлическую арматуру, но стали применять композитную. Основа – волокна из:
- стекла;
- базальта;
- углерода;
- арамида.
Связываются термореактивными, термопластичными полимерами. Арматура из стекла – стеклопластиковая, из базальта – базальтопластиковая, углерода – углепластиковая. Для увеличения сцепления с бетоном поверхность делается ребристой, покрывается песком.
Арматура делится по жесткости:
- жесткая;
- гибкая.
К жесткой относятся:
- швеллер;
- двутавровая балка;
- уголок.
Гибкие – прутки, сетки, сварные конструкции. Прутки бывают гладкими, профильными (с насечками). Профиль позволяет укреплять связь между бетоном и арматурой. Деление по назначению:
- рабочая;
- конструктивная;
- монтажная;
- анкерная.
При кладке пенобетона можно использовать прутки, сетку. Прутки связаны между собой монтажной арматурой – проволокой. Связка производится при состыковке отдельных прутьев, причем нахлест делается не менее чем в 300 мм.
На углах арматура не вяжется, необходимо согнуть, короткий конец не должен быть меньше 300 мм.
Гидроизоляция
Кладка стен осуществляется на фундамент, погруженный в землю. Хотя его тщательно изолируют от влаги, риск прохождения воды остается. Чтобы исключить, между стеной и основанием устанавливают гидроизоляцию. Гидроизоляция – защита здания от вредного влияния атмосферных осадков, подземных вод. Влага может поступать непосредственно, либо через поры вещества. В зависимости от назначения, для пеноблочных стен используют следующие типы:
- оклеечная;
- окрасочная;
- литая;
- пропиточная;
- напыляемая.
Оклеечная, обычно, выполняется рулонным материалом, например, рубероидом. Один из дешевых видов, не требует приготовления, навыков. Листы раскатываются по фундаменту в местах, где будет выложена стена с небольшим напуском. Для крепления к основанию применяют мастику, гудрон, газовую горелку. Лист нагревают до липкого состояния, прикатывают катком. Листы ложатся внахлест. Стыки заделываются мастикой.
Раскладка гидроизоляцииМожно использовать другие типы, например, пропиточные, окрасочные. Пропиточные больше подходят для пористых видов основания.
Инструменты для кладки стен из пенобетона
Для работы с пенобетоном потребуются следующие инструменты:
- киянка с резиновой насадкой;
- дрель;
- каретка для клея;
- ручной штроборез;
- уровень;
- рулетка;
- угольник;
- терка;
- ручная пила;
- зубчатый мастерок или шпатель;
- строительный миксер.
Молотком с резиновой насадкой подравнивают блоки. Можно делать в первые минуты, пока вода из раствора не впиталась, дальнейшее выравнивание приведет к отрыву пеноблока от клея. Дрель потребуется во время кладки. Сверло лучше использовать с твердым напылением.
Раствор растягивать по поверхности удобнее, быстрее кареткой – сбитая коробка по ширине кладки. Верх, низ открыты, чтобы накладывать раствор. Вместо одной стороны прикреплен зубчатый шпатель. При движении каретки клей проходит через шпатель вымеренным слоем. Для нанесения клея на вертикальные поверхности применяют зубчатый шпатель, терку.
КареткаДля прореза штроб, в которых будет находиться арматура, используют ручной, электрический штрободел. Во время кладки пеноблоков требуется иногда подпиливать материал, здесь нужна прочная пила с победитовым, другим твердым напылением.
Технология кладки пенобетонных блоков
Кладка начинается с подготовки основания. Водяным уровнем определяют самый высокий угол. Уровень – две стеклянные колбы, наполненные водой, соединенные длинным шлангом. Поставив колбы на разные места основания, удастся определить разбег уровня по рискам на стенках колб. Чем выше уровень в колбе, тем ниже определяемое место.
Лазерный нивелир устанавливается по уровню в средней части будущего здания, включается функция 360о, мак – небольшая деревянная дощечка, установленная на подставке. На обращенную к лазеру сторону наклеивают скотчем бумагу, чтобы не марать маяк. Установив маяк на первый угол, делают карандашом метку строго по лазерному следу. Перейдя на другой угол, устанавливают маяк, смотрят, совпадают ли отметка и лазерный луч, если нет – делают другую отметку по лучу лазера. Другие рекомендации в видео:
На фундаменте делают пометку, на сколько мм угол ниже, выше. Если отметка нивелира ниже контрольной отметки – угол завышен, если выше контрольной, то угол ниже. Проходят все углы, промежутки между ними. Смотрят пометки на фундаменте, определяют общую картину уровня. Если максимальный перепад уровней не превышает 10 см, приступают к гидроизоляции, при большем перепаде делается выравнивание цементным раствором. После высыхания уровни снова проверяют.
Первый ряд
После выравнивания, поверхность покрывают гидроизоляцией. Приготавливают пеноблоки. Сильные выступы выравнивают рубанком. Поверхности, контактирующие с раствором, смачивают водой:
- Смывается пыль, улучшается адгезия.
- Влажная поверхность меньше забирает воду из раствора, увеличивается прочность шва.
По углам здания выставляют пеноблоки – маяки, нужно правильно их установить. Должны быть по уровню, ровными во всех плоскостях, без изъянов. Под блок, который на самом высоком месте, раствора выкладывают минимум. Под первый ряд используют цементный раствор, высота шва может быть значительно больше, стоит дешевле клеевого состава. Для предотвращения скопления воды возле стены, кладку выдвигают за цоколь на 30–50 мм.
После схватывания раствора натягивают шнурок. Если расстояние между двумя блоками составляет более 6 м, необходимо поставить дополнительный маячок, чтобы бечевка не провисала. Строители рекомендуют устанавливать маяки на пересечении стен. При использовании лазерного нивелира бечевка не нужна.
Второй, следующие ряды
Кладка второго, следующих рядов осуществляется на клей, распределяемый кареткой. Возведение стен начинается с углов. Первый блок тщательно выравнивают по уровню. Должен перекрывать предыдущий вертикальный шов. Относится ко всей стене, швы не должны совпадать. Следующий ряд сдвигают на 25–50% от длины пеноблока. Толщина горизонтального шва – 10–15 мм, вертикального – 8–10 мм.
Если стена будет штукатуриться, следить за заполнением вертикального шва необязательно, он забьется. Но отсутствие дальнейшей обмазки обязывает полное заполнение шва. Излишек удаляют после засыхания, но до схватывания. Будет отваливаться только лишняя часть. Иногда приходится вставлять небольшой кусок пеноблока в стену. Клей намазывают на блок зубчатым шпателем.
Армирование кладки
Армирование требуется:
- под плиты перекрытия;
- дверные, оконные проемы;
- если армируется вся стена, выкладывается армирующее кольцо через 4 ряда.
Используются стальные пруты, диаметром 8–10 мм. При ширине блока более 20 см, укладывается по два прута ближе к краю. В пеноблоках выпиливаются штробы, куда вкладываются прутья, клей. Стыковка прутьев идет внахлест 300 мм. На углах арматура сгибается. Над проемами устанавливают уголки, шириной не менее 2/3 от ширины пеноблока. На стену заводятся не менее длины одного блока. При ширине проема более 1200 мм делается железобетонная перемычка. Опалубка устанавливается на подпорках, закладывается связанная арматура, заливается бетоном.
Укладка арматурыКак и любое строительство, кладка пеноблоками требует внимания, знаний, но здание получается качественным. Ниже показан процесс кладки:
Вконтакте
Одноклассники
Технология строительства дома из пенобетона: расчет блоков
Технология строительства дома из пенобетона не сложна в исполнении, однако отклонения от нее могут привести к необратимым последствиям. Поэтому перед началом работ необходимо разобраться во всех тонкостях и особенностях обращения с данными изделиями.
Содержание статьи
Основные особенности при возведении дома из пеноблока
Чем же отличается пеноблок от аналогичных строительных материалов:
- Отличительной чертой пенобетонного блока является соотношение размера и веса. Дело в том, что он обладает достаточно большим объемом в сравнении, например, с кирпичом или камнем, но в тоже время стены, возведенные из обоих материалов будут значительно отличаться в весе. Пенобетонный блок, в этом отношении, оставляет своих конкурентов далеко позади.
- В следствии этого, нагрузка на фундамент значительно уменьшается и несет за собой столь желанное застройщиками сокращение расходов.
- Скорость строительства из пенобетона – еще одно преимущество и одно из основных качеств. Блоки настолько просты в обращении, что справиться с кладкой может практически каждый.
Но экспериментировать на воле случая тоже не стоит. Только внимательно изучив и проанализировав основные принципы строительства, приступайте к практике.
Поэтапный обзор технологии строительства
Строить мы будем в данной статье одноэтажный дом из пенобетонных блоков, основанием которого будет ленточный монолитный фундамент с кирпичным цоколем. Рассмотрим подробно этапы строительства и разберемся в технологии возведения здания из пеноблока.
Подготовительные работы
Строительство любого дома начинается с геодезических работ, в том числе анализа грунта и разметки основания. С этого начнем и мы.
Исследование грунта необходимо, в первую очередь, для определения глубины и типа фундамента. Для ленточного подходит практически любая почва, он является самым прочным и долговечным.
Далее следует сделать разметку в соответствии с планом будущего дома, снять верхний слой почвы и вырыть котлован требуемой глубины и ширины. На дне котлована необходимо заложить песчаную подушку.
Обратите внимание! Специалисты советуют углублять фундамент на расстояние промерзания грунта. Это сделает основание будущего дома еще более надежным.
Определение расчетного сопротивления грунта основания
характеристика. Подготовка и укладка. Выполнение перегородки.
В отличии от кирпича, пеноблок отличается своей невысокой прочностью, из-за чего должен поддерживаться при кладке. Чтобы правильно осуществлять данный строительный процесс, необходимо использовать и устанавливать специальную армирующую сетку, которую можно приобрести в любом строительном магазине. Для того, чтобы лучше разобраться с укладкой используя данный материал, читателям предоставлен видео урок, в котором детально рассказываются все тонкости и нюансы при работе с этим материалом.
Чтобы произвести правильную укладку первого ряда, необходимо сделать специальный цементно-песчаный раствор. Его наносят на поверхность толщиной 1-2 сантиметра, после чего устанавливают гидроизоляцию. Ею может выступать рубероид, гидроизол или рубемаст, все зависит от ваших финансов и предпочтений.
Если пенобетонный блок имеет правильную форму и на нем отсутствуют сколы, то его можно класть на клей. Прежде, чем приступить к данному процессу, следует ознакомится с его преимуществами:
- Обеспечена однородность стены и отсутствие мостов холода;
- Клей используется медленнее раствора, кроме того, кладка пеноблоков своими руками на клей происходит быстрее;
- После завершения укладки получается ровная поверхность стены, в отличие от последствий кладки на раствор.
Зная все достоинства работы с клеем, нужно приступить к следующему шагу – определится с тем, какой клей для кладки пеноблоков больше подходит. Здесь нет четкого ответа, ведь такой строительный материал выпускает множество компаний. Если нет возможности его купить, можно использовать специальный плиточный клей, устойчивый к заморозкам.
Первое, о чем стоит помнить – нельзя оставлять пустоты в швах. Для нанесения строительного клея используется шпатель-ковш с зубчатым покрытием. Если стоит вопрос о том, как класть пеноблоки на фундамент в два ряда, то междурядную поверхность также необходимо покрывать клеем. Укладка осуществляется аккуратно и не спеша.
Перед тем, как делать перегородку из данного строительного материала, необходимо армировать стены.
Каждые 3-4 ряда должны быть армированы специальной кладочной сварной плиткой. Она закладывается прямо в свежие швы. Если правильно начать и сделать кладку из пеноблоков, то можно исключить появление трещин и увеличить устойчивость стены.
Вам поможет разобраться инструкция находящаяся в видео, как правильно класть пеноблок с армирующей сеткой. Подобная сетка изготовлена из проволоки шириной около 3-5 мм, то есть, делать укладку своими руками используя клей будет затруднительно. Для решения этой проблемы необходимо выполнить армирование с помощью арматуры, которая входит в проделанные канавки на пеноблоке. Можно наглядно посмотреть, как правильно класть пеноблоки в видео. Кроме всего прочего, зрителю расскажут о правильной укладке плит перекрытия. Их нельзя укладывать непосредственно на пеноблоки, так как есть вероятность создания точечной нагрузки. Поэтому, перед тем, как осуществить укладку, необходимо установить бетонный армопояс. Минус этого пояса в том, что он нарушает теплоизоляцию. Для того, чтобы позже можно было спокойно улаживать плитку на возведенную стену, пояс потребуется утеплить.
Видео поможет разобраться с основными приемами кладки пеноблоков своими руками. Достаточной шириной стены из данного материала для средних широт считается 40 см. О том, как осуществлять подобную строительную работу в других районах, можно узнать у специалистов.
В видео Как делать кладку из пеноблоков своими руками объясняются основные преимущества этого способа. Для тех, кто решил приступать к описанному процессу и не знает, как положить кладку из пеноблоков правильно, здесь все подробно рассказывается. Поэтому, чтобы сделать все грамотно и качественно, советуем ознакомится с указанным выше видео.
Одним из самых распространенным материалом для возведения стен при сооружении зданий является пеноблок. Этот строительный материал позволяет быстро и качественно возвести стены и внутренние перегородки, к тому же обеспечивает хорошую теплоизоляцию.
Правильная укладка пеноблока – работа ответственная, требующая тщательной изоляции от влаги. Для этого необходимо подготовить под кладку фундамент. Наилучшим решением будет выравнивание фундамента раствором с применением жидкого стекла. После чего при помощи уровня можно приступать к укладке пеноблоков, предварительно зачистив сколы. Начинать кладку следует с угла и затем продолжить по всему периметру фундамента. Выбор угла может быть произвольным если фундамент залит идеально ровно. В противном случае нужно начинать с наивысшего угла.
Стоит рассмотреть несколько рекомендаций необходимых для дальнейшей, правильной укладки пеноблоков. При покупке нужного количества пеноблоков стоит приобрести и специальный инструмент для качественной кладки, и строительную сухую смесь тонкослойного бетона. При помощи перфоратора, работающего на низких оборотах, растворите упаковку смеси при помощи воды, соблюдая при этом инструкцию производителя. Готовый раствор равномерно наносится на ряд блоков и с помощью зубчатой гладилки, которая автоматически регулирует необходимую высоту слоя раствора, выровняйте поверхность.
Необходимо максимально точно расположить первый блок, который является основным и важным элементом для дальнейшей, ровной кладки. Наиболее предпочтительным в наших климатических условиях является кладка пеноблоков в два ряда. При последующей облицовке кирпичом, толщина стены составит 55 сантиметров. Этого вполне достаточно для надежной теплоизоляции.
При монтаже уделяйте внимание заполнению швов раствором. Образование пустот приведет к ослаблению кладки и проникновению влаги. Так же тщательно удаляйте остатки раствора на внешних поверхностях стен. Для достижения максимальной надежности используйте армирующую сетку, которая укладывается через каждые т
Пошаговая технология строительства дома из пеноблоков своими руками
Преимущества строительства из пеноблока
В современной строительной отрасли постоянно внедряются различные новейшие разработки. Одним из последних нововведений современности является пенобетон, который использует для производства пеноблоков. Строительство загородных домов из пеноблоков расширяется с каждым днем и для этого имеется достаточное количество веских оснований:
- пенобетонные стены«дышат» подобно деревянным и по этой причине не подвержены отпотеванию;
- пористая структура материала способствует зимой сохранению тепла, а летом прохлады;
- прекрасная звукоизоляция;
- значительная экономия на отоплении;
- пеноблоки очень просты в обработке;
- экологическая чистота пенобетона;
- долговечность – со временем показатели прочности пенобетона растут.
Неоспоримым плюсом стало и то, что в производстве пенобетона не используются дорогостоящие составляющие. Для его изготовления нужны только песок, цемент, вода и специальная пена. Благодаря этому строительство коттеджей из пеноблоков значительно менее затратно, чем применение для этого кирпича и даже дерева.
Технология строительства домов из пеноблоков так же не представляет сложности. Пеноблоки значительно крупнее кирпича (средний размер блока составляет 600*300*200 мм), поэтому кладка стен ведется гораздо быстрее. При этом использование грузоподъемной техники для подачи материала наверх в основном не требуется, так как один блок, заменяя около 15 кирпичей, весит почти вдвое меньше.
Технология строительства из пеноблока
Фундамент
Для начала стоит отметить, что легкость пенобетонных стен снижает затраты на устройство фундамента, он гораздо менее мощный, чем для кирпичного дома. Для пенобетонного дома рекомендуется возведение монолитного ленточного фундамента, по верху которого уложен слой гидроизоляции, причем по ширине она должна немного превышать толщину камней.
Кладка первого ряда пеноблока
При кладке первого ряда пенобетона всегда используется обычный строительный раствор, чтобы была возможность компенсировать практически неизбежные неровности фундамента. Начинается кладка с того угла, который по замерам выше всех. Между угловыми блоками каждой стены натягивается шнур-причалка и далее по нему производится заполнение первого ряда. При этом горизонтальность кладки тщательно проверяется строительным уровнем. При возникновении неровностей кладки, их устраняют, используя рубанок или шлифовальную доску, пыль удаляется щеткой. Кроме того, с помощью нивелира в обязательном порядке нужно проверить высоту углов дома, разница замеров не должна быть более 30 мм.
Кладка вышележащих рядов пеноблока
Второй и все вышележащие ряды укладываются на клей для пенобетона. После приготовления клеевую смесь нужно выдержать не менее 10 минут, а затем еще раз активно перемешать. Клей нужно наносить на пеноблоки зубчатым шпателем сначала на стыковой шов между блоками, а затем — на горизонтальный. Толщина слоя клея может составлять 2 -3 мм. Укладка блоков производится с максимально возможной точностью сразу после нанесения клея. Положение по горизонтали уложенных камней нужно постоянно контролировать. При обнаружении отклонений производится рихтовка резиновым молотком.
Начиная со второго ряда, кладка пеноблоков осуществляется с перевязкой — стыковые швы в соседних рядах должны иметь разбежку не менее 10 см. При возникновении неровностей кладки, их следует сразу затереть теркой.
Армирование пенобетонных стен
Армирование необходимо для снижения вероятности растрескивания кладки в период усадки дома. Армирование проводится через каждые 4 ряда кладки, начиная с первого. Для этого используется арматурный пруток диаметром 8 и более мм. Углы дома армируются плавно закругленным прутом.
Технология армирования такова: металлическая арматура укладывается по периметру кладки в предварительно вырезанные штробы (пазы) размером 40*40 мм. Отметим, что расстояние от внешнего края блоков до паза должно быть не менее 60 мм. Штробы очищаются от пыли, наполняются клеем и в них укалдывается арматура.
Над дверными и оконными проемами с внешней и внутренней стороны кладки также устанавливают металлические уголки размером в среднем 50-100 мм (но чем шире проем, тем больше должен быть уголок, длина уголка должна превышать ширину проема на 600 мм и более). Монтаж уголка производится вровень с вертикальной поверхностью стены. Перед установкой в стене заранее вырезается паз по размеру уголка и смазывается клеем.
Дополнительная информация
- Если при кладке стены возникла необходимость в укладке блока нестандартного размера, то следует обрезать лишнюю часть ножовкой для пенобетона с самыми крупными зубьями;
- Пенобетоннные блоки очень легко сверлятся, поэтому ввернуть в него небольшой шуруп не оставит труда. Крупные же шурупы, несущие значительную нагрузку, нужно вворачивать в дюбеля-саморезы, предназначенные для пенобетона.
- Гнезда для электророзеток и выключателей несложно высверлить дрелью с насадкой соответствующего диаметра, штробы под электрическую разводку выполняются штроборезом.
Отделка фасада
Технология строительства дома из пеноблоков требует обязательной наружной отделки фасадов здания. Воздействие на поверхность пенобетона атмосферы вызывает его потемнение, поэтому здание выглядит не слишком привлекательно. Отделку можно выполнить несколькими способами:
- навесная облицовка из сайдинга или декоративных панелей с устройством воздушного зазора между нею и стеной;

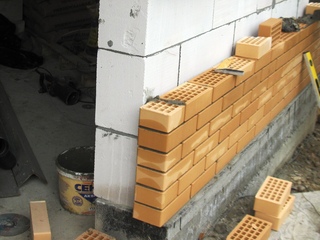

- облицовка отделочным кирпичом или камнем с устройством вентилируемого зазора;
- оштукатуривание фасада с применением специальных смесей для пенобетона;
- окраска паропроницаемыми силиконовыми красителями с предварительной качественной затиркой швов между блоками.
Наиболее часто используется первый метод облицовки ввиду его простоты и доступности.
В следующем ролике вы наглядно сможете посмотреть, что из себя представляет технология строительства из пеноблоков:
Прочтите также:
←Вернуться
Кладка из пеноблоков: особенности и преимущества
Если вас интересует кладка пеноблоков — вы стоите на пороге начала величайшего строительства и начинаете выбирать все необходимое для достижения своей цели. Многие отдают предпочтение этому материалу по нескольким причинам, включая небольшие материальные затраты при возведении капитального сооружения и хорошие характеристики при последующей эксплуатации.
Определившись с необходимым объемом пеноблоков, также необходимо выбрать материал, который будет соединять отдельные элементы между собой.От его качества будут зависеть прочностные и теплоизоляционные характеристики конструкции. Кладку стен из пеноблоков необходимо обязательно производить на раствор, нанесенный на самый верх фундамента в несколько слоев и имеющий толщину 1-2 см. На первый слой раствора для предотвращения сырости необходимо уложить любой мягкий гидроизоляционный материал. Затем можно приступать к укладке пеноблоков. Первый ряд должен иметь ровную горизонтальную поверхность. Только в этом случае вы сможете сформировать идеально ровную стену, максимально облегчить все последующие работы.Обязательно удалите с поверхности первого ряда всевозможный мусор, который может вызвать образование неровностей в последующей кладке.
Если вы хотите обеспечить отличные эксплуатационные характеристики возводимой конструкции, после того, как первый ряд будет готов, цементно-песчаный раствор следует убрать в сторону, отдав предпочтение специальному клею. В этом случае можно обеспечить образование плоской поверхности стены, на которой не будет так называемых «мостиков холода», образованных из прослоек, имеющих высокую теплопроводность.Кроме того, тонкослойный клеевой раствор сможет обеспечить необходимые прочностные характеристики стены.
Пеноблокировку чаще всего выполняют при температуре окружающего воздуха выше плюс 5 ° С, но ниже плюс 25 ° С. Если возведение дома производится в холодный период, стоит купить клей, в состав которого входит специальный антифриз. добавка. В этом случае возведение объекта можно производить при температуре воздуха не ниже минус 10 ° С. Если воздух прогрелся выше плюс 25 ° С, то работы можно начинать только после того, как материал будет увлажнен.
Укладка пеноблоков должна выполняться в соответствии с разработанным проектом. Клей должен быть равномерно распределен по уложенному ранее ряду. Для этого можно использовать зубчатые гребни (кельмы) или кельмы. Размер зуба этих устройств может составлять 4-5 мм. Если блоки имеют прямоугольную форму, то клеевой раствор также нужно нанести на стык двух элементов. Толщина образованного шва не должна превышать 5 мм. Каждую последующую серию следует тщательно откалибровать с помощью уровня для контроля горизонтальности.Также нужно проверить правильность углов при помощи деревянного уголка. Допускается некоторое отклонение от требуемого значения, если оно может быть устранено при формировании последующих серий. Кроме того, перед началом кладки каждого последующего ряда необходимо очистить предыдущий от мусора и пыли для обеспечения необходимых геометрических параметров возводимых стен.
Для обеспечения высокого качества выполненных работ ровность стен проверяется уровнем.Для контроля вертикальности используйте отвес и уровень. Длину перегородок проверяют рулеткой.
Таким образом, кладка из пеноблоков позволяет значительно сократить временные и материальные ресурсы, необходимые для возведения зданий любой архитектурной сложности.
p >>Экспериментальная характеристика традиционных строительных растворов и пенополиуретана в кирпичной кладке
Кладка — это композитный материал, широко используемый в строительстве. Он обладает рядом преимуществ, включая значительную прочность на сжатие, тепловую инерцию и эстетическую красоту.Недостаток кладки в основном связан с недостаточной прочностью на сдвиг из-за плохой прочности и пластичности принятого раствора. Этот аспект имеет решающее значение в сейсмических районах. В данной работе было исследовано поведение пенополиуретана, используемого в качестве клея для строительства кирпичных стен с тонкими швами. Сначала было проведено определение характеристик компонентов, затем были проведены лабораторные одноосные испытания кирпичных стен и испытания на сдвиг тройных элементов. Кроме того, было проведено сравнение поведения стен из пеноблоков по сравнению с кладкой из традиционных растворов, так как типы стыков и расположение отверстий в кирпичах варьируются в зависимости от направления приложенной нагрузки.Результаты указывают на то, какой клей следует применять для каменных зданий с учетом строительной площадки (т. Е. Сейсмической опасности).
1. Введение
Кладка — одна из старейших строительных систем, которые характеризовали историю строений. Хотя он состоит из коворкинга двух составляющих, таких как кирпич и строительный раствор, имеющих более или менее регулярную структуру, роль швов раствора в настоящее время мало исследована в научной литературе.Это объясняется общей ответственностью структурных элементов кладки: механические характеристики раствора менее важны по сравнению с прочностью кирпича (естественного или искусственного) на сжатие. В прошлые века при проектировании каменных конструкций учитывались смертельные нагрузки. Выбор типа кирпича и его размеров был основной целью структурного расчета. К сожалению, недавние сейсмические события показали, что элементы кладки плохо реагируют на горизонтальные силы (например.г., при землетрясениях). Это в основном посвящено существующему раствору в кладке. Фактически, хрупкое разрушение легко происходит в швах раствора при приложении силы в плоскости. В этом сценарии необходимо сосредоточить больше усилий на изучении механических характеристик традиционных минометов и еще больше на изучении инновационных растворов.
Точно так же, начиная с двадцатого века, строительная промышленность была более склонна к использованию железобетона для конструкций с заполнением.Кроме того, после прошлых сейсмических событий, таких как землетрясение в Л’Акуиле (2009 г.), кладка показала очень хрупкое поведение и рассредоточенные трещины, даже если они были включены в железобетонные конструкции. Как следствие, многие здания были объявлены недоступными, хотя структура, по всей видимости, осталась нетронутой. Сегодня новые технологии возродили кладку с тонкими швами [1–6]. Кроме того, были разработаны дальнейшие исследования поведения тонких швов в присутствии армированных волокном растворов.Механические характеристики кирпичной кладки и тонких швов сравнивались с помощью лабораторных испытаний на образцах панелей [7, 8]. Этот вид армированного волокном раствора также успешно используется для армирования бетонных колонн [9] или других бетонных элементов [10–13].
В сейсмоопасных районах тонкие швы становятся важными элементами конструкции кладки, поскольку прочность на сдвиг является основным параметром, связанным с сейсмоустойчивостью кладки.Повышение прочности кладки на сдвиг в основном связано с выполнением правильных стыков основания и головы, поскольку это обеспечивает жесткость конструкции [14–16]. Для стыков такого типа можно использовать пенополиуретан и для изготовления стены. Они более деформируемы и пластичны и обладают более высокой демпфирующей способностью, чем традиционные растворы. Этот аспект делает пенопласт более эффективным в сейсмоопасных районах; однако эта характеристика должна быть проверена по отношению к традиционным растворам, как указано в настоящей статье для тонких стыков кирпичных стен.
2. Предпосылки
Благодаря своей универсальности и простоте использования пенополиуретаны подходят для эффективного использования при кладке стен; Фактически они обладают рядом полезных характеристик, таких как отличная адгезия к подложкам различной природы, экстремальная скорость монтажа и значительное снижение затрат на обработку и, следовательно, общих затрат.
Было проведено несколько исследований по использованию пен в качестве наполнителя для сэндвич-панелей [17–19]. Сердечники изготовлены из пенополиуретана различных типов, и их механические характеристики сравниваются.
Кроме того, было исследовано структурное поведение сборной стеновой системы, состоящей из усиленного стекловолокном жесткого пенополиуретана (ППУ) и оксида магния (MgO). Экспериментальные результаты показали поведение, определяемое MgO, в то время как полное взаимодействие между армированным волокном жестким пенополиуретаном и панелью MgO было достигнуто с помощью эпоксидных клеев [20].
Taher et al. [21] оценили ударопрочность многослойной конструкции из композитного армированного стекловолокном пластика (GFRP) с целью производства рентабельных многослойных конструкций.Все образцы основаны на концепции «двухслойного» пенонаполненного блока. Таким образом, два листа пенопласта оборачиваются армирующей тканью; последний действует как армирующая поверхность и в то же время связывает слои и поверхности сердцевины вместе, предотвращая таким образом катастрофическое разрушение в условиях осевой нагрузки. Результаты экспериментов показали, что была достигнута высокая эффективность дробящего усилия.
Кроме того, металлические пены относительно недавно нашли применение в строительстве, автомобилестроении, авиакосмической и морской промышленности благодаря своим уникальным свойствам, таким как превосходное соотношение жесткости к весу, эффективное поглощение энергии, затухание ударных волн, гашение звука и вибрации. , абсорбция и низкая теплопроводность.Изучены также механические свойства композитов пеноалюминий-полимер [22–25].
Интересное приложение касается использования полиуретана в штукатурке путем включения самого переработанного полиуретана в различных пропорциях [26]. Целью проведенных экспериментов было получение нового легкого гипсового материала с хорошими теплоизоляционными свойствами для промышленного применения. Также были определены свойства смеси и основные пропорции для получения желаемого поведения.Результаты экспериментов показали, что количество полимерной пены, присутствующей в композите, является наиболее важным фактором, объясняющим изменение свойств этих соединений.
Поведение призм кладки при осевом сжатии зависит от относительной жесткости блоков кладки и раствора, толщины швов раствора и формы блоков. Thamboo et al. [27] представили экспериментальное исследование, проведенное для изучения влияния толщины швов раствора, типа клея для раствора и наличия раковин в призмах полой бетонной кладки при испытании на осевое сжатие.Было обнаружено, что более тонкие и более высокие клеевые составы увеличивают прочность на сжатие и жесткость, снижая коэффициент Пуассона.
Большая экспериментальная кампания была посвящена исследованию влияния состава строительного раствора, методов диспергирования и текстуры единичной поверхности, когда главной проблемой являются характеристики сцепления при изгибе и сдвиге [28]. Результаты характеристик сцепления при изгибе и сдвиге тонкослойной бетонной кладки с полимерцементным раствором свидетельствуют об эффективности полимеров в значительном улучшении механических характеристик кладки.Дальнейшее исследование было проведено с целью изучить влияние методов отверждения и возраста сцепления. В результате сухая отвержденная тонкослойная кладочная кладка продемонстрировала более высокую прочность сцепления и модули Юнга и сдвига по сравнению с образцами, отвержденными влажным способом [29].
Была проведена экспериментальная кампания по анализу поведения тонкослойной бетонной кладки с полимерным раствором в условиях комбинированного напряжения сдвига и сжатия [30]. Как и в случае с обычной кладкой, на ее прочность и деформацию повлияла ориентация стыков основания в направлении приложенной нагрузки.Тем не менее, тонкослойная бетонная кладка показала тенденцию к изотропному поведению по сравнению с обычной кладкой, которая явно ортотропна.
Метод конечных элементов для высокопрочной связи, тонкослойной кладки через материал и моделирование границ раздела для моделирования поведения кладки был предложен в [31]. Разработанная модель интерфейса последовательно имитирует поведение швов кладки, которое доминирует во многих режимах разрушения кладки.В исследовании была смоделирована совместная прочность на сдвиг и изгиб, и согласие с экспериментальными результатами было точным.
Наконец, были проведены экспериментальные и численные исследования для оценки влияния прочности сцепления на сдвиг в плоскости кирпичных стен [32]. Исследование показало, что полимерные швы приносят пользу каменной кладке, способствуя разрушению блоков кирпича. В настоящее время очень мало исследований конкретно посвящено пенополиуританам, используемым в качестве связующего материала для стен зданий.Пены могут быть очень полезны в сейсмических районах; благодаря пластичности они могут оценивать стыки и, следовательно, всю кладку здания. С этой точки зрения пена должна быть предпочтительнее обычных связующих материалов и клеев. Имея это в виду, настоящее исследование состоит в характеристике свойств материалов, составляющих кладку, выполненную с тонкими швами, с экспериментальной точки зрения, с учетом инновационных и традиционных клеев, то есть пенополиуретана и строительного раствора, соответственно.
3. Экспериментальная программа
После предварительного изучения характеристик и классификации строительных растворов в соответствии с Итальянскими техническими стандартами для строительства (DM 2008) [33], была проведена серия лабораторных испытаний, направленных на выделение строительного кирпича. силы адгезии и сцепления пеноблока [34]. Целью является возможное сравнение растворов и пен, также основанное на типе швов и различных кирпичных блоках, использованных во время испытаний.
Образцы были собраны из ректифицированных блоков кирпича (35 × 24.5 × 24 см). Результаты были обсуждены, подчеркивая преимущества и недостатки двух способов склеивания.
Основная цель предлагаемого исследования состоит в оценке роли строительного раствора в механических характеристиках кладки путем варьирования типа строительного раствора. Для этого были испытаны как сам раствор, так и кладка в сдвиговом состоянии и адгезия раствора к кирпичу. Чтобы четко изложить методологию, экспериментальная программа была организована с указанием трех различных разделов, касающихся испытаний раствора, блока и кладки, соответственно.Наконец, основные результаты представлены и обсуждены путем сравнения опытных характеристик традиционных и инновационных минометов. Механические характеристики были рассчитаны в соответствии с итальянскими и международными стандартными методами испытаний.
3.1. Mortars
Пену можно охарактеризовать как стабильную структуру с низкой плотностью и сильной когезией. В этом исследовании рассматривались только обработанные однокомпонентные пенополиуретаны, обычно доступные в аэрозольных баллончиках. Пенополиуретан представляет собой смесь форполимера полиуретана и пропеллента.Таким образом, пенополиуретаны обладают рядом характеристик, которые делают их пригодными для множества различных применений, например, благодаря отличной адгезии и превосходной изоляционной способности от тепла, холода и шума. Кроме того, они обладают высокой прочностью при контакте химических веществ, эластичностью и способностью поглощать удары. Кроме того, благодаря своей универсальности и простоте использования пенополиуретан хорошо подходит для использования в строительстве. Основные области применения — теплоизоляция оконных рам, теплоизоляция водопроводных труб и теплогидравлических систем, крепление изоляционных панелей (полистирол, полиэстер, пробка и т. Д.)), уплотнение черепицы, приклеивание металлических листов и черепицы для кровельного покрытия и т. д.
Растворы, используемые для сравнения: раствор M1 (т.е. раствор, состоящий из цемента и мелкозернистых минеральных наполнителей, содержащий большое количество синтетических смол и специальных добавок; адгезия при сдвиге 2,0 МПа), раствор M2 (т.е. раствор на основе силикатов и карбонатов; адгезия при сдвиге 2,5 МПа) и M3-раствор (т.е. специальный раствор для кирпичных блоков с хорошей теплоизоляцией; адгезия при сдвиге 2.7 МПа).
Одним из основных свойств строительных швов текстуры кладки является прочность сцепления, которую можно экспериментально измерить согласно [35]. В частности, прочность сцепления достигается методом вытягивания и специальных испытаний образцов кладки. Образец жестко удерживается, а к верхней части крепится зажим. К зажиму с помощью рычага прикладывают изгибающий момент до тех пор, пока его верхняя часть не будет вытащена (Рисунок 1).
Номенклатура, относящаяся к рисунку 1, представлена следующим образом: (i) e 1 : расстояние между точкой приложения нагрузки и соединительной системой (мм) (ii) e 2 : расстояние от центра тяжести рычага и соединительной системы (мм) (iii) F 1 : максимальная приложенная нагрузка ( N ) (iv) F 2 : вес рычага и верхняя соединительная система ( N ) (v) d : средняя глубина образца.Здесь сила сцепления рассчитывается по следующему уравнению: где — средняя ширина испытуемого стыка; — средняя глубина образца; и — вес блока кладки, полученного из образца с раствором.
Первая серия лабораторных испытаний состояла из двух испытаний на вертикальное сжатие блоков, соединенных в направлении, параллельном отверстию, с помощью пенополиуретана. Каждый образец реализован из 2 кирпичных блоков Module FV «MVI350» (рис. 2).Следуя инструкциям по использованию пенопласта, были изготовлены два параллельных бордюра толщиной около 3 см каждый (тонкие стыки), которые затем были размещены на расстоянии около 5 см от края блока (Рисунок 3). Для застывания пены потребовался всего один час; однако перед испытаниями было потрачено еще три дня, чтобы убедиться в затвердении связующих материалов.
В таблице 1 представлены результаты для образцов, изготовленных из двух ректифицированных кирпичей и пенопласта.
| ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Кроме того, была проведена вторая серия испытаний с использованием Gasbeton (т.е.е., автоклавный газобетон) и пенобетон для сравнения (таблица 2).
