Кладка цоколя: Кладка цоколя из кирпича — подготовка и проведение работ

Кладка кирпичного цоколя

Опубликовано:

23.06.2015

Кирпич — один из самых лучших строительных материалов. Он уже долгое время не теряет своей популярности. Особенно часто выполняется кладка цоколя из кирпича. Она позволяет создать надежную защиту жилых помещений от потерь тепла, избыточной влаги и грунтовых вод. Кроме того, довольно просторный цокольный этаж можно использовать и в других целях, например, устроить котельную, прачечную или удобную комнату для отдыха с бильярдом. Как правильно построить цокольный этаж из красного кирпича? Какие именно особенности необходимо соблюдать? Об этом и поговорим.

Схема цоколя фундамента: А — цепная система перевязки углов толщиной в 1 кирпич, Б — В 1 1/2 кирпича. 1 — Трехчетверка, 2 — Половинка, 3 — Четверка.

Особенности цоколя из кирпича

Сторить из кирпича цоколь — очень ответственное и сложное дело, и нужно соблюдать различные требования. Важно при кладке обеспечивать ровность рядов, не забывать о правильной обвязке всех углов.

Стоит правильно не только выбрать кирпич (лучше всего подойдет красный керамический), но и раствор, который должен обладать должной пластичностью и жесткостью. Самым лучшим вариантом для того, чтобы сделать кирпичную кладку, является раствор М-75. Это позволит сделать из кирпича надежную стену и опоры. Чтобы придать дополнительную жесткость, каждые 4 ряда надо армировать специальной металлической сеткой, которая имеет ячейки с размерами 50х50 мм. Не имеет значения, выполняется ли кладка в полтора кирпича либо в кирпич. Главное — не забывать о постоянной проверке ровности, об армировании.

Устройство кирпичного цоколя возможно 3 методами:

Схема цокольной кладки.

1. Западающий цоколь. В данном случае толщина стен цокольного этажа немного меньше, чем для стен основного дома. Делать из кирпича такой тип конструкции рекомендуется, когда есть необходимость в дополнительной защите от осадочных вод сверху. Обычно такие конструкции строятся в местности, где уровень среднегодовых осадков очень высок.
2. Выпирающий цоколь имеет толщину стен большую, чем стены дома. Сделать такой тип конструкции рекомендуется в том случае, когда здание имеет тонкие наружные стены, но при строительстве подобного цокольного этажа надо предусмотреть наличие защиты от осадков. Обычно для этого применяются специальные металлические козырьки, которые прикрывают выступ.
3. Стены цоколя и жилого дома находятся на одном уровне, их толщина одинаковая.

Как выложить кирпичный цоколь: пошаговая инструкция

Рассмотрим, как правильно выложить цоколь дома из красного кирпича. Процесс этот сложный и очень ответственный, поэтому рекомендуется к нему привлекать только профессионалов, особенно если вы не уверены в собственных силах. Делайте только те работы, которые позволяют ваши способности и опыт, ведь именно от фундамента и цоколя зависит прочность и надежность всего вашего дома. Предлагаем пошаговую инструкцию по кладке кирпичного цоколя.

Схема кирпичного цоколя: 1-4 — Ряды кладки, 5 — Поперечная стенка, 6 — Раскладка кирпича, 7 – Заполнение утеплителем.

Для начала необходимо правильно выставить углы, по которым и будет выкладываться цоколь дальше. Такой предварительный этап очень важен, в это время устанавливается первый ряд по ширине цоколя, раствор при этом не используется. Делать такой ряд надо строго по уровню, так как дальше перемещать ряды уже будет нельзя. После этого проводится замер всех сторон, двух диагоналей, чтобы убедиться в ровности будущей конструкции. Кладка должна быть идеально ровной.

Максимально допустимое расхождение составляет 2 см, так как его еще можно будет исправить во время дальнейшей кладки, но вот при больших значениях необходимо исправлять положение сразу же, чтобы при дальнейших работах не возникло никаких проблем.

Далее начинается устройство цоколя из красного кирпича. Сразу после того как все замеры закончены, начинается непосредственный монтаж. Цоколь выкладывается с использованием из кирпичей и цементно-песчаного раствора, который имеет такие пропорции: 3 части очищенного песка, 1 часть цемента, вода, количества которой должно быть достаточно, чтобы получить густой, пластичный раствор.

Цоколь должен иметь ширину от 380 мм, зависит это от некоторых обстоятельств:

• если при строительстве стены цоколя используется только кирпичная кладка без утеплителя, то толщина должна составлять 500 мм;
• при использовании для цоколя пенопласта в качестве слоя утеплителя толщина должна составлять 380 мм.

Сооружая цоколь, надо помнить, что высота фундамента должна находиться в рамках от 30 до 40 см. Такие условия позволят сделать высокий и красивый цоколь, то есть создать достаточно просторное помещение, которое может служить хозяйственным либо бойлерной.

При сооружении нельзя забывать и о вентиляционных отверстиях для создания нормальных условий для циркуляции воздушных масс.

Кирпичная кладка может выполняться разными методами, для этого используются цельные кирпичи или половинки. Вариантов кладки множество, нельзя забывать и о правильном сооружении и обвязке углов из кирпича. На них ложится определенная нагрузка, поэтому им следует уделять много внимания.

Утепление конструкции

Схема форм цоколя.

Следующий этап, на который необходимо обращать внимание в то время, когда сооружается цоколь, это утепление конструкции. Дело в том, что устройство цоколя представляет собой промежуточное звено между фундаментом и самим домом. Тут возможны сильные потери тепла, да и влажность часто может быть довольно высокой. Все это будет отрицательно влиять на состояние конструкции дома, чтобы это предотвратить, цоколь необходимо утеплить.

Самым оптимальным вариантом для этого является твердый теплоизолятор. Чаще всего для этого используется плитный пенополистирол, который отличается многочисленными преимуществами. Он отлично держит форму, влагонепроницаемый, его легко укладывать. Сделать такое утепление можно, используя специальный клей, который не имеет в составе таких веществ как сольвент или ацетон. При укладке материала необходимо предусмотреть, чтобы между отдельными плитами не оставалось никаких зазоров либо больших промежутков. Чтобы этого избежать, можно использовать монтажную пену либо кусочки минеральной ваты, которые заполнят такие зазоры. После укладки утеплителя цоколь обычно оштукатуривают, хотя возможны и другие типы отделочных работ.

Гидроизоляция

Далее надо обеспечить наличие гидроизоляции, ведь от качества этого слоя будет зависеть то, насколько здание защищено от негативного влияния конденсата и излишков влаги. Кирпичная кладка может защищаться несколькими способами:

Схема ленточного фундамента.

1. Битумная смазка. Такой вариант самый простой, битум нагревается, после чего при помощи специальных инструментов в несколько слоев наносится на цоколь. Делать это надо очень аккуратно, достаточно 2-3 слоя, они не должны быть толстыми.
2. Использование рубероида также является довольно распространенным методом гидроизоляции. При этом используется рулонный материал, с одной стороны которого есть слой битума. При нагревании рубероид таким клеящимся слоем плотно прикладывается к поверхности.
3. Применение слоя гидроизоляции позволяет эффективно защитить опоры для цоколя от проникновения грунтовых и талых вод.
4. Одним из распространенных методов гидроизоляции является использование обычной штукатурки. После того как цоколь закончен, необходимо просто нанести штукатурку на поверхность его стен.

Перед началом строительства из кирпича цокольного этажа необходимо предусмотреть наличие специальных вентиляционных отверстий, которые должны идти в 15 см от уровня земли. Каждые 3 м должны иметь как минимум одно отверстие, которое прикрывается специальной металлической сеткой либо другими заслонками.

Последний этап производится в том случае, если устройство дома временно прерывается. Следует предотвратить намокание, для этого надо сделать своеобразное укрытие из мешковины. Это создаст надежную защиту от дождя и прямых солнечных лучей.

Наиболее часто при строительстве дома принято делать из кирпича цокольный этаж — это самый оптимальный вариант. Кирпич — традиционный строительный материал, который отличается многочисленными преимуществами, среди которых отличные теплоизоляционные свойства. При устройстве цокольного этажа большое внимание надо уделить сооружению углов и опорных столбов, что обеспечивает надежность и устойчивость всему строению.

Строить цоколь можно разными вариантами кладки, в полтора кирпича, при помощи целого или половины. Сам процесс лучше всего доверять специалистам, так как может возникнуть довольно много нюансов, которые касаются правильной обвязки углов, выбора варианта кладки, утепления и гидроизоляции.

Кладка цоколя из кирпича

Оглавление:

1. Устройство цоколя в зависимости от фундамента
2. Виды цоколей по отношению к стене
3. Материал цоколя
4. Устройство кирпичного цоколя
5. Кладка кирпичного цоколя
6. Расчет потребности в кирпиче
7. Гидроизоляция цоколя
8. Отделочные работы

Цоколем называется нижний фрагмент стены, ограждающий подпольное пространство и устроенный непосредственно над фундаментом. Как правило, верхняя часть цоколя находится на уровне пола первого этажа. Устройство цоколя придает всему зданию большую устойчивость.

Устройство цоколя в зависимости от фундамента

Существуют различные типы цоколей.

Если при строительстве возводится ленточный фундамент, то цоколем становится верхняя часть такого фундамента, которая находится выше уровня земли или отмостки.

При столбчатых фундаментах между столбами возводятся стены, которые еще называют забиркой. Существует еще вариант, когда стены устраиваются над столбами. В этом случае стены называются ростверком. Забирки служат для утепления подпольного пространства и защиты его от воздействия влаги и пыли. Для дополнительного утепления с внутренней стороны забирок используют шлак, песок и пр. Для изготовления забирок обычно применяют тот же материал, что и для столбов фундамента здания. Забирку из кирпича шириной в кирпич или половину кирпича опускают в грунт на глубину до 50 см. Для глинистых грунтов необходимо под забиркой подготовить песчаную подушку толщиной слоя 150 – 200 мм.

После окончания работ выполняют штукатурку цоколя цементным раствором. При строительстве здания на столбчатых фундаментах особое внимание следует уделить устройству цоколя, так как это очень трудоемкий и ответственный процесс.

На пучинистых грунтах возведенный цоколь является перемычкой между столбами, которая в нижней части армируется металлическими стержнями сечением 8—12 мм. При устройстве сборного или монолитного типа цоколя, он не должен опираться на пучинистый грунт непосредственно. В пространстве между опорами необходимо оставить зазор между грунтом и цоколем высотой 10—15 мм, который в дальнейшем закрывается по бокам плоскими асбестоцементными листами либо досками, тщательно обработанными антисептиком.

Неправильное решение конструкции и исполнения цокольного узла приводит к его деформации, а, следовательно, к последующей деформации других конструкций. Поэтому не рекомендуется делать цоколи или забирки между столбчатыми опорами отдельных легких сооружений. Например таких, как веранды, террасы, крыльца или сараи. Отсутствие цоколя в таких конструкциях оправдано, как по эксплуатационным, так и экономическим соображениям. Хорошее проветривание открытого подполья уменьшает влажность воздуха под полом и продлевает срок эксплуатации деревянных конструкций.

Для проветривания подпольного пространства в цоколе делают по одному отверстию для вентиляции сечением 15х15 см с каждой стороны дома. Отверстия должны располагаться не ниже 150 мм от уровня грунта. Накануне заморозков вентиляционные отверстия следует аккуратно заложить кирпичом и герметизировать глиной.

Виды цоколей по отношению к стене

По отношению к плоскости наружной стены цоколи подразделяются на:

• Западающие;
• Выступающие;
• Находящиеся в одной плоскости со стеной.

В современных условиях наиболее эффективным считается западающий цоколь, при котором, во время косых дождей вода имеет возможность стекать со стен, не попадая непосредственно на фундамент.

Кроме этого, такой вид цоколя дополнительно предохраняет от попадания влаги в гидроизоляционный слой, специально устроенный для защиты стен здания снизу от проникновения грунтовой влаги, а также от случайных механических повреждений. Западающий цоколь выглядит вполне эстетично.

Выступающий цоколь применяют в зданиях, у которых тонкие наружные рубленные или каркасные стены, а также в которых есть теплый подвал. В этом случае толщина цоколя немного больше толщины наружных стен.

Применять устройство цоколя, при котором он находится в одной плоскости с наружной стеной при использовании идентичных материалов для цоколя и стены нецелесообразно, так как при этом гидроизоляционный слой плохо защищен от воздействия влаги.

Материал цоколя

При выборе материала для обустройства цоколя следует обратить особое внимание на его долговечность и надежность.

Так как цоколь часто подвергается воздействию атмосферных осадков, а также механическим воздействиям, обычно используют хорошо обожженный красный кирпич для цоколя, естественный камень или бетон. При устройстве забирки на сухих непучинистых грунтах применяется бетон, кирпич, камень или дерево. Причем внешняя поверхность цоколя по фактуре и по форме должна быть однородной по всему периметру.

При выборе материала для цоколя стоит обращать внимание на эстетическую сочетаемость с отделочными строительными материалами стен здания. К примеру, цоколь из кирпича или камня привлекательно смотрится с относительно гладкой поверхностью стены.

Для дома с кирпичными стенами лучше всего подходит цоколь из хорошо обожженного обыкновенного кирпича. Цоколь из силикатного кирпича желательно применять только при устройстве цоколя над гидроизоляционным слоем. Причем, его необходимо облицевать снаружи атмосферостойкими строительными материалами.

Конструкции цоколей для зданий с кирпичными стенами можно разделить на следующие группы:

• Цоколь, с облицовкой хорошо обожженным полнотелым кирпичом с морозостойкостью F- 50;
• Цоколь из фундаментных бетонных блоков c облицовкой плиткой из природного камня твердой породы;
• Железобетонный цоколь.

При устройстве ленточных фундаментов иногда применяются бетонные блоки с высотой не менее высоты цоколя. От габаритов бетонных блоков зависит их вес, а значит и способ их дальнейшего монтажа. При наличии в блоках монтажных петель, некоторой вспомогательной техники и приспособлений масса блоков может достигать 300—500 кг. При ручной кладке масса блоков должна быть не более 80—100 кг.

Самым практичным и долговечным является цоколь из монолитного бетона. При этом не образуются вертикальные и горизонтальные швы по всему периметру здания. Для усиления конструкции цоколя и повышения ее прочности изготовляют арматурный каркас, используя для этого трубы, уголки и проволоку. Если толщина цоколя достаточно существенная, с внутренней стороны для опалубки используют кирпичную стенку.

Устройство кирпичного цоколя

Рассмотрим более подробно, как выполняется устройство цоколя из кирпича. Стоит отметить, что кирпич не является самым лучшим материалом для обустройства цоколя, так как он проигрывает монолитному бетону по показателям влагостойкости и долговечности. Тем не менее, огромное количество застройщиков вынуждено по различным причинам выбирать кирпич для цоколя, полностью осознавая предполагаемые недостатки, но, все же, рассчитывая, что они смогут придать конструкции цоколя достаточную гидро- и теплоизоляцию.

Детализируем, как правильно производится кладка цоколя из кирпича, на какие нюансы технологии выполнении работ следует обратить особое внимание, и какой кирпич нужен для цоколя.

Прежде всего, давайте определимся, какой кирпич для цоколя можно назвать оптимальным. При кладке цоколя на цементный раствор М75 следует использовать только полнотелый кирпич с маркой не ниже М200. Категорически не рекомендуется использовать пустотелый кирпич, так как в пустотах будет скапливаться конденсатная влага, которая в дальнейшем будет проникать в сам кирпич. В зимнее время, под воздействием резкого периодического перепада температуры наружного воздуха, кирпич будет замерзать и оттаивать. Наличие при этом процессе влаги в кирпиче приведет к тому, что всего через несколько лет кирпич начнет разрушаться, что неизбежно приведет к деформации конструкции и плачевным последствиям.

Отвечая на вопрос, «какой кирпич лучше для цоколя», следует помнить, что для цоколя ГОСТ 530-2007 «Кирпич и камень керамические» рекомендует использовать обожженный в печи кирпич с высокими техническими характеристиками: не менее М-200 и F-50, где качественные характеристики кирпича обозначают:

1. M – прочность и стойкость на изгиб, сжатие;
2. F – морозостойкось (устойчивость против резкого перепада температур).

Кладка кирпичного цоколя

Кирпичная кладка цоколя не требует применения каких-то специальных технологических приемов. Пожалуй, стоит порекомендовать застройщикам тщательно заполнять вертикальные и горизонтальные швы раствором, а также обязательно армировать кладку через каждые 4 ряда. При изготовлении армировочной сетки с размером ячейки 50х50 мм использовать проволоку ВР-I сечением 4 мм. Это придаст цоколю дополнительную прочность и пространственную жесткость.

Остановимся подробнее на кладке первых рядов дома с композитными стенами. Особенность такой конструкции состоит в том, что стена возводится из керамических блоков со слоем минераловатного утеплителя, а снаружи выполняется облицовка цоколя кирпичом.

Для прочности одноэтажного дома вполне достаточно кладки толщиной 25 см. Для обеспечения должного теплосбережения слой утеплителя должен иметь толщину не менее 80 мм. Чтобы в утеплителе не накапливался влажный воздух, который при определенных обстоятельствах превращается в конденсат, необходимо предусмотреть небольшой зазор между утеплителем и кладкой из облицовочного кирпича. Для циркуляции воздуха в этом пространстве во 2-м ряду кладки снизу, а также в любом из верхних рядов с интервалом в 75 см вертикальные швы между кирпичами не заполняются раствором. Во избежание проникновения грызунов в пространство стены, швы закрываются мелкой оцинкованной сеткой с тыльной стороны.

При креплении минераловатного утеплителя применяются специальные дюбели-грибки, которые гарантируют надежную фиксацию минеральной ваты. Для увязки облицовочного ряда с кладкой стены используется кладочная сетка, которая изготавливается из проволоки диаметром 3 мм. Укладка сетки в кладку осуществляется через каждые 6 рядов кладки таким образом, чтобы она на 15 см проникала в черновую кладку.

Перед укладкой первого ряда кирпича на горизонтальную поверхность цоколя сверху гидроизоляционного слоя хорошо выравнивается слой цементного раствора М-75 толщиной 20мм, в который вкладывается кладочная армирующая сетка размером ячейки 50х50 мм из проволоки ВР-I сечением 4 мм. Только после этого выполняется кладка кирпича.

В случае, если ширина стены больше ширины фундамента, при кладке первого ряда стены кирпич рекомендуется укладывать тычками. Дополнительную прочность нижнему ряду придаст установка небольшой вспомогательной опалубки на уровне верхнего края цоколя. Такая простая опалубка существенно упрощает работу при укладке первого ряда кирпичной кладки.

Расчет потребности в кирпиче

Чтобы произвести расчет кирпича на цоколь, необходимо знать размеры цоколя, а далее воспользоваться таблицей расхода кирпича:

В графе «Размер кирпича» приведены обозначения:

• 1 – одинарный кирпич;
• 1,5 – полуторный кирпич;
• 2 – двойной кирпич.

Рассмотрим пример дома размером 7 на 10 метров с высотой цоколя 1м, на основе которого можно легко подставить свои данные и выстроить гараж. Расчет производится в несколько этапов:

• Определим периметр цоколя: 10+7+10+7=34м.
• Определим площадь наружных стен цоколя, для чего полученный периметр умножим на высоту цоколя, т. е. 34х1=34м².
• Выбираем толщину кладки кирпича. Например, в 2½ кирпича, для заполнения которого будем применять кладку в 2 кирпича и двойной рядовой кирпич, а еще для одного ряда толщиной в ½ кирпича – одинарный фасадный кирпич.
• Произведем расчет потребности кирпича, для чего площадь наружных стен умножим на усредненное количество кирпичей в 1 м² кладки согласно таблице.

Таким образом, всего нам понадобится двойного рядового кирпича: 34х104=3536 штук, а облицовочного одинарного кирпича: 34х51=1734 штук.

Гидроизоляция цоколя

При кладке цоколя устраивают горизонтальный гидроизоляционный слой, который размещается примерно на высоте 20 см от уровня отмостки. Гидроизоляцией служат два слоя рубероида на мастике либо слой цементного раствора. Гидроизоляционный слой противостоит проникновению грунтовой и атмосферной влаги снизу вверх по стене. Второй ряд гидроизоляционного слоя устраивают сверху цоколя на высоте нижней части цокольного перекрытия.

Иногда для защиты цоколя от влияния атмосферных осадков по его периметру устанавливается защитный цоколь-экран из железобетонных плит либо асбоцементных листов малой толщины. Из-за малого поперечного сечения такой экран практически не сопротивляется пучению грунта.

Отделочные работы

В процессе эксплуатации дома цоколь подвержен влиянию сырости и случайных механических воздействий. По этой причине для облицовки поверхности цоколя используют прочные и долговечные материалы с хорошими гидроизоляционными свойствами. Кроме этого, эти материалы должны быть морозостойкими и устойчивыми к различным климатическим и атмосферным воздействиям.

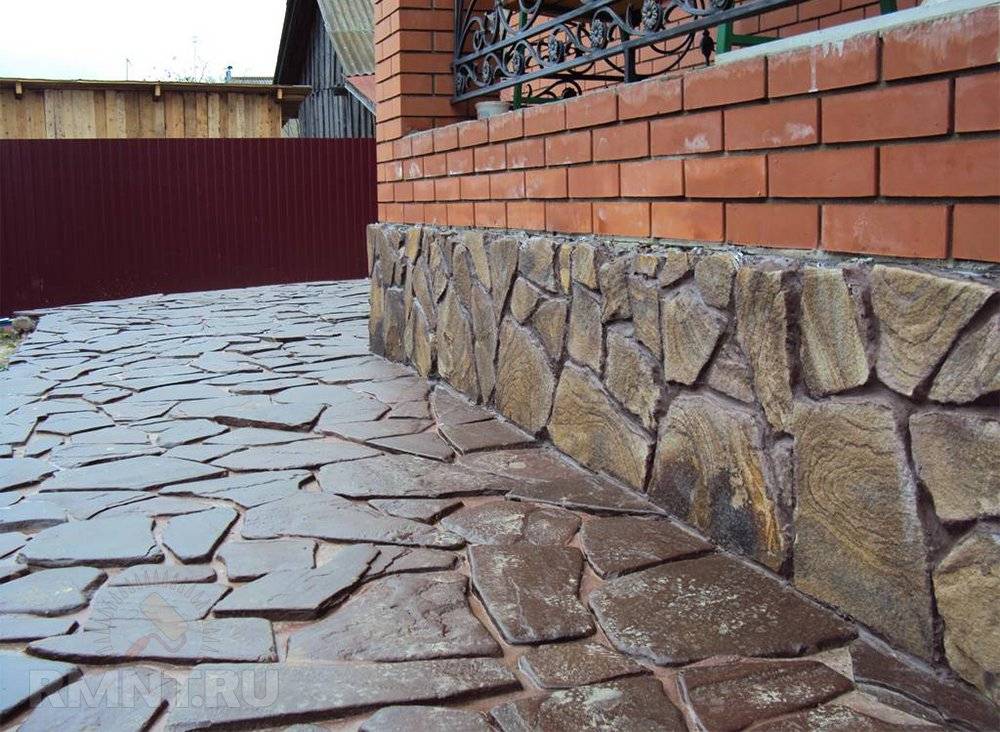

В первую очередь, к таким материалам можно отнести керамическую плитку, натуральный и искусственный камень, а также штукатурку. Для крепления отделочных материалов к поверхности экструдированного пенополистирола применяется технология мокрого утепления.
