Кирпичный цоколь на ленточном фундаменте: устройство, виды блоков, чем его закрыть, а также пошаговая инструкция по возведению

Цоколь является «переходом» от фундамента непосредственно к зданию, поэтому при его возведении очень важно соблюдать все правила и стандарты, и ни в коем случае не отступать от проекта (если таковой имеется).

Цоколь из кирпича можно выложить на фундаменте из любого материала, будь то железобетон или бутовая кладка. Важно только учитывать вес будущих стен здания, чтобы они своей тяжестью не создали излишней нагрузки, которая будет выше несущей способности цоколя. Обычно цоколь из кирпича выкладывают для деревянных или щитовых домов.

Чаще всего фундамент выступает от земли на расстоянии от 30 до 90 см. Высота цоколя не должна быть меньше 50 см. конечно, если здание возводится на склоне, то высота цоколя может и увеличиться. В зданиях с цокольным этажом его величина может достигать двух метров.

Возведение кирпичного цоколя имеет свои особенности, поскольку он не в полной мере противостоит влаге, что сказывается на его долговечности. Устройство кирпичного цоколя на ленточном фундаменте – один из самых удобных, а потому и распространенных способов, поскольку цоколь как бы является продолжением фундамента.

Какой выбрать кирпич

Лучше всего использовать полнотелый кирпич. Преимущество полнотелого кирпича в том, что он в отличие от пустотелого, будет меньше пропускать влагу. Ведь пустотелый кирпич рано или поздно накопит внутри себя конденсат, который проникнет в материал и постепенно разрушит кирпич. Для этого понадобится всего несколько лет. Как итог – разрушение кирпичной кладки и деформация всего сооружения.

Если говорить конкретно о марке кирпича, то стоит обратить внимание на полнотелый обожженный кирпич, технические показатели которого по устойчивости и противостоянию сжатию будут отвечать показателю М-200 и выше, а уровень морозоустойчивости – не ниже F 50.

Кроме этого, чтобы кирпичная кладка цоколя прослужила подольше, нужно ответственно отнестись к обеспечению ее изоляцией от влаги и перепада температур.

Защита от влаги

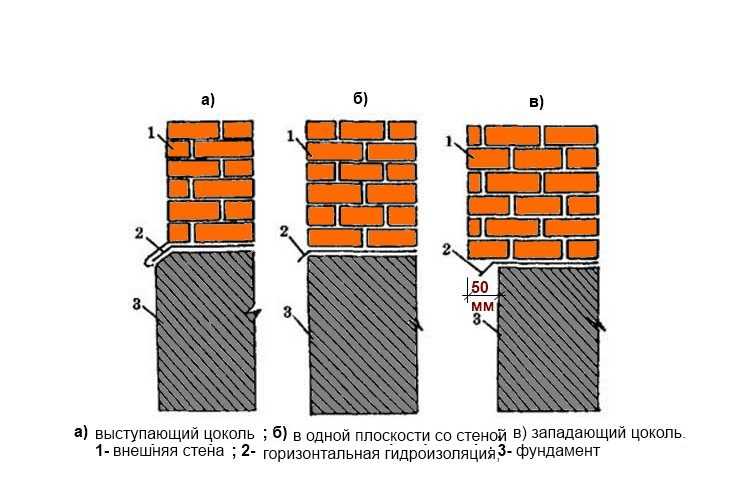

Прежде, чем приступить к укладыванию первого ряда кирпичей, на фундамент следует уложить слой гидроизоляции.

Для этого могут послужить два слоя рубероида, склеенные между собой битумной смазкой (это самый дешевый вариант), мастика или битумная смазка (ею обрабатываются все поверхности) или смесь кварцевого песка, цемента и активных добавок.

Закончив укладывать кирпичи цоколя, следует уложить второй слой гидроизоляции на высоте нижнего уровня перекрытия цоколя.

Нередко для того, чтобы обеспечить более надежную защиту цоколя от влаги, вокруг него возводят цоколь-экран из железобетонных плит или тонких листов асбоцемента.

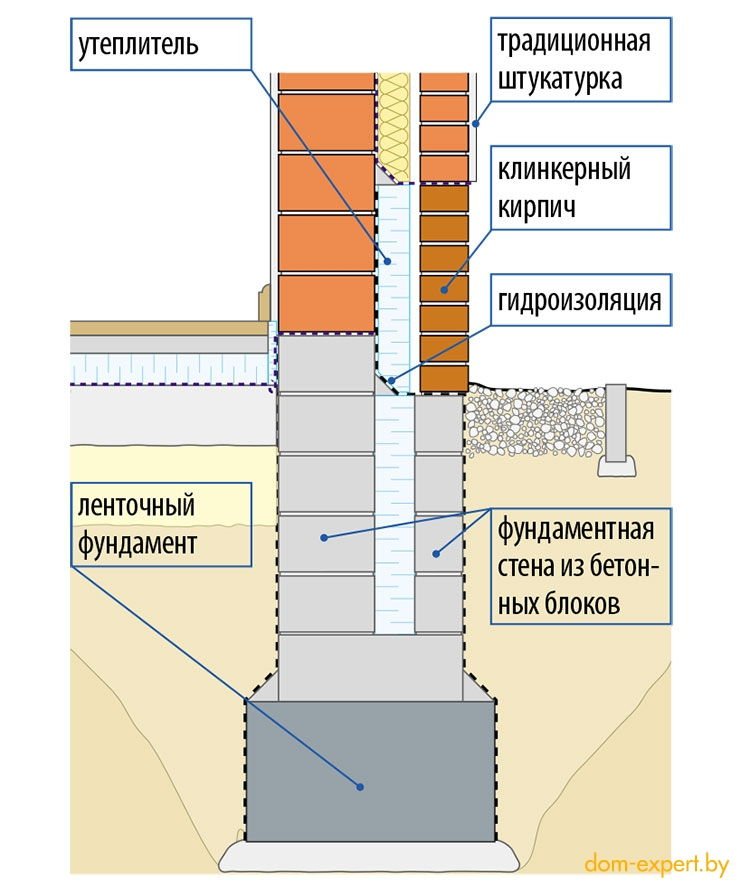

Теплоизоляция цоколя

С целью предохранения цокольной кладки от перепадов температуры самым лучшим материалом послужит пенополистирол. Его закрепляют по внешней стороне готового цоколя. Важно при этом правильно подобрать клеящий материал – мастику или клей – они не должны содержать в своем составе ацетон, сольвент или какие-либо другие растворяющие вещества. Мастику лучше выбирать холодную.

Но если есть ограничения в финансах, то для утепления подойдет простое оштукатуривание поверхности цоколя, при этом приклеивать утеплитель не нужно.

Начало кладки

Самым лучшим раствором для кладки цоколя из кирпича признан раствор марки М-75.

Раствор следует выложить и хорошо разровнять. Толщина слоя – не меньше двух сантиметров. В этот слой раствора помещается сетка из арматуры, для которой используется проволока ВР-1 сечением 4 мм. Размер ячейки – 50 на 50 мм.

После выполнения этих «процедур» можно приступать к укладке.

Выложив четыре ряда цоколя, снова нужно выложить армированную сетку. Соблюдение этого условия обеспечит кирпичному цоколю прочность и пространственное укрепление.

Правила монтажа

Выкладывать кирпичную кладку цоколя следует горизонтальными рядами. Самостоятельно можно построить кирпичный цоколь однорядной укладкой, чередуя слои поперек стен (тычковые) и вдоль стен (ложковые).

1.  непременно нужно обеспечивать обвязку швов соседних рядов, то есть они не должны совпадать;
2.  угол между границами кирпичей в соседних рядах нужно строго контролировать – он должен быть прямым;
3.  необходимо создать вентиляционные проемы по периметру цоколя, размер которых может быть от 15 до 25 см через каждые три метра по периметру цоколя на расстоянии около 15 см от грунта.
4. Следует еще на этапе завершения строительства ленточного фундамента учесть необходимость соответствия толщины укладки кирпичного цоколя заявленной по схеме — она должна быть кратна размеру кирпича: для одного – 25 см, для двух – 51 см, для полутора – 38. Высота при этом не должна быть ниже 35 см.

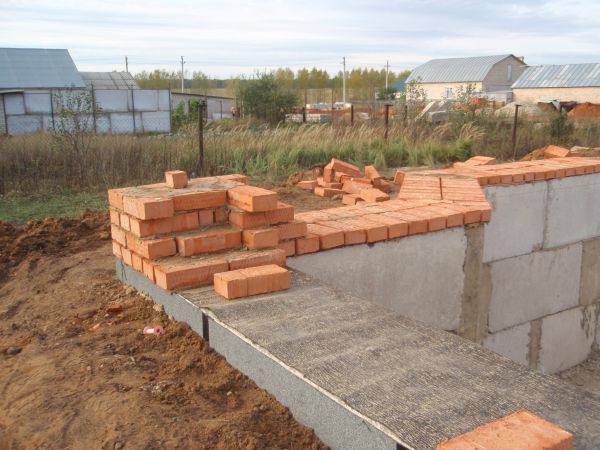

   Процесс укладки кирпича на фундамент

Устройство отмостки

При возведении цоколя создание отмостки – обязательный этап, поскольку она защищает цоколь от поверхностных вод. Максимальная ширина ее – не более 60 см. Но стоит также учесть и вынос крыши здания – ширина отмостки должна быть на 20 см больше.

Материалом для нее служат асфальт, бетон, камень. Начинать ее установку нужно с угла, обработав предварительно герметиком все стыки.

Облицовка цоколя

Монтаж облицовки – это еще один этап гидроизоляции. Поскольку кирпичный цоколь подвержен влиянию атмосферы, плохо противостоит влаге, в качестве отделочных материалов, как правило, выбирают материалы с большим сроком службы и высоким уровнем влагостойкости.

К ним относятся керамическая плитка, камень – как натуральный, так и искусственный. Не исключено также использование штукатурки.

Устройство цоколя на ленточном фундаменте – дело кропотливое, но наверняка трата сил и времени будет оправдана, ведь цоколь – это защита здания от воздействия внешних факторов, к тому же, он придает зданию завершенный и неповторимый вид.

Видео — кладка цоколя из кирпича на фундамент

какой кирпич лучше выбрать для цоколя и ленточного фундамента и как его выложить своими руками?

Значительные нагрузки от жилого (и не только) строения принимает на себя не только фундамент, но и цоколь. Кроме того, последний подвергается воздействию негативных внешних факторов, таких как осадки, а также фасадная часть конструкции. Именно поэтому так важно подобрать для основания качественные и прочные материалы, которые без проблем прослужат долгие годы. Сегодня мы подробно рассмотрим такой строительный материал, как цокольный кирпич, и узнаем, как правильно его укладывать.

Требования

Прежде чем искать конкретный вид кирпича для строительства цоколя, следует выяснить, каким требованиям он должен соответствовать.

• Такой строительный материал должен обладать достаточной плотностью и жесткостью.
  Слишком пластичные и хрупкие изделия не подойдут. Подходящий кирпич не должен подвергаться деформации под воздействием серьезных нагрузок.
• Кирпич для основания должен быть износостойким. Он не должен «бояться» осадков. Кроме того, этот строительный материал должен быть влагостойким. В противном случае он прослужит очень недолго и быстро начнет разрушаться.
• Эти строительные материалы не должны бояться низких температур и морозов. Водопоглощение цокольного кирпича должно быть как можно меньше. В противном случае строительный материал просто пойдет трещинами и выйдет из строя.
• Строительный материал для цоколя должен иметь стандартные размерные параметры. Если материал соответствует этому требованию, то его монтаж будет простым и быстрым, и с ним справится неопытный домашний мастер.
• Кирпич для основания должен отличаться достаточно хорошим и надежным сцеплением с раствором, выбранным для строительных работ.
• Продукт должен быть экологически чистым. Использование токсичных продуктов будет не лучшим решением.
• Нет смысла покупать слишком дорогой кирпич для фундамента. Этот строительный материал должен иметь адекватную цену.
• Тип цокольного кирпича также имеет значение. Он должен быть эстетичным и привлекательным.

Зачем тебе база?

Кирпичные цокольные конструкции изготавливаются по:

• для обеспечения полной защиты оснований стен от попадания в их конструкцию низких температур и вредной влаги;
• формируют правильную горизонтальную плоскость для последующей укладки;
• равномерно распределить нагрузку на фундамент;
• обеспечить необходимый уровень пола самого нижнего этажа;
• устройство высшего технического подполья;
• делают конструкцию более эстетичной и прочной.

Из всех вышеперечисленных задач можно сделать вывод, что для строительства цоколя необходимо подбирать только качественный кирпич, который легко будет нести большие нагрузки.

Виды

Для возведения цокольной конструкции можно использовать разные виды кирпича. Рассмотрим характеристики самых популярных и распространенных вариантов.

Силикатный

Очень часто в строительстве цоколя используется силикатный кирпич. Такой строительный материал отличается высокой прочностью, но при этом имеет внушительный вес, поэтому работать с ним не всегда удобно. Уровень водопоглощения силиката составляет около 8-16%. Такие изделия производятся в соответствии с технологией прессования специального состава, приготовленного из кварцевого песка и извести. Из таких компонентов получаются очень прочные и долговечные блоки. Однако у них есть и один серьезный недостаток – они отличаются достаточно низкой водостойкостью.

По мнению специалистов, указанный строительный материал не подходит для средней полосы. Даже если в подобных обстоятельствах стены дома выполнены из надежного силикатного кирпича, то цоколь, как правило, делается из более водонепроницаемых материалов.

Глиняный

Часто при возведении цокольных конструкций мастера обращаются к популярным глиняным кирпичам. Этот строительный материал изготавливается с привлечением технологии термообработки, то есть «запекается».

Глиняный кирпич хорош тем, что он более водостойкий, особенно по сравнению с силикатными изделиями. Но необходимо учитывать, что совершенно неважно, полнотелый этот материал или пустотелый – оба варианта будут активно впитывать в свою структуру влагу. Это качество влияет на морозостойкость кирпичных конструкций. В случае замерзания в порах вода начинает расширяться, а значит и разрушать сам материал.

Если для изготовления основания вы выбираете глиняный кирпич, то вам лучше полагаться на его марку. Изделия с разной маркировкой и характеристиками отличаются. Например, одни модели морозостойкие, а другие не подготовлены к низким температурам. Например, кирпич М150 без проблем выдерживает более 60 циклов замораживания и оттаивания. Чем выше марочный номер, тем выше морозостойкость.

Керамический кислотоупорный

Отличными эксплуатационными характеристиками может похвастаться керамический кислотоупорный кирпич. Обладает следующими качествами:

• устойчив к влаге и влаге;
• «Не боится» перепадов температур;
• морозостойкий;
• отличается относительно низким водопоглощением;
• обладает хорошими звукоизоляционными качествами;
• Обладает хорошей теплоизоляцией.

Этот распространенный строительный материал отличается высокой плотностью, благодаря чему из него допустимо строить даже многоэтажные строения. Еще одной важной особенностью керамического кирпича является его устойчивость к агрессивным средам. Это качество очень важно для цоколя, ведь как в грунте, так и в атмосферных осадках присутствуют различные химически активные компоненты.

В составе таких изделий есть такой необходимый компонент, как глина, дополненная дунитом.

Клинкер

Степень водопоглощения клинкерного кирпича достигает 3-5%. Как и популярная клинкерная плитка, такие стройматериалы производятся из специальных сортов глины по технологии однократного обжига в среде высоких температур.

Грузоподъемность клинкерного кирпича намного выше, чем у стандартных красных строительных материалов. Кроме того, он обладает хорошими декоративными качествами и стабильностью цвета. Многие компании дают гарантию на эту продукцию до 100 лет. Однако нужно иметь в виду, что такие изделия стоят дороже других вариантов.

Критерии выбора

Если вы хотите построить аккуратное и качественное основание, то вам нужно будет выбрать соответствующий кирпич. В этом случае следует опираться на следующие важные критерии.

• Тот же цвет и форма кирпичей в партии. Обязательно обратите внимание на эти параметры. Если отдельные кирпичи в упаковке будут различаться по своему оттенку, это сразу будет бросаться в глаза. Конструкция из таких материалов будет смотреться негармонично. Если кирпичи различаются по форме, то построить из них правильную конструкцию будет практически невозможно или крайне сложно.
• Поверхность. Посмотрите на поверхность кирпичей, которые нужно собрать для строительства подвала. Он должен быть идеально ровным и целым – на нем не должно быть видно ни трещин, ни сколов. Если они все-таки наблюдаются, от покупки таких изделий лучше отказаться – возможно, они долго не прослужат и не выдержат серьезных нагрузок под тяжестью того же кирпичного дома.

• Цвета. Посмотрите на цвет кирпичей. Мало того, что он должен быть одинаковым для всех кирпичей. Цвет этих материалов должен быть достаточно ярким и равномерным. Тусклых и белесых участков быть не должно.
• Стоимость Конечно, каждому потребителю хочется сэкономить и купить не только качественный, но и недорогой кирпич. Здесь стоит быть осторожным. Материалы с подозрительно низкой стоимостью могут оказаться некачественными и не рассчитанными на серьезные нагрузки.
• Магазин. Необходимо приобрести кирпич для строительства фундамента в проверенных торговых точках, известных в вашем городе. От базарной и магазинной продукции лучше отказаться — она ​​редко бывает действительно качественной и надежной. При покупке желательно запросить у продавца сертификат качества, в котором будут указаны все характеристики строительного материала. Если вам отказали в просьбе, то лучше не рисковать и пойти в другой магазин.

Как выложить своими руками?

Построить кирпичный цоколь своими руками вполне возможно. Главное, использовать только качественные строительные материалы и учитывать все особенности такой работы. Давайте познакомимся с ними.

• Важно учитывать, что толщина цокольной конструкции всегда будет зависеть от материалов, из которых выполнен фасад. Если он из кирпича, то ширина основания должна быть не менее 51 см. Если речь идет о бревенчатом доме, то достаточно будет 25-сантиметрового основания.
• Как правило, кладку делают в 1,5 или 2 кирпича в ширину. Общая высота шапки должна быть не менее 30 см.
• Для правильной и надежной кладки кирпича рекомендуется использовать цементный раствор марки не ниже М200 с известью и просеянным песком. Пропорции должны быть следующими: 1 часть цемента на 6,7 песка, а также 0,7 глины или извести.

• Важно следить за консистенцией состава. Оно должно быть густым, как тесто. На 1 часть цемента обычно берут около 0,8 части воды. Чтобы жидкий состав получился слишком густым, в него допустимо подмешать больше извести или глины. Также специалисты советуют примешивать небольшую часть пластификаторов (в роли этих компонентов допускается использование моющих средств).
• Для эффективной гидроизоляции цокольного строения можно наплавить листы рубероида или рубероид. На них нужно наложить основу, покрытую битумной мастикой. Укладывается гидроизоляция в 2 слоя с добавлением в виде той же мастики.
• Кирпичный цоколь должен быть должным образом изолирован соответствующими покрытиями.
• Для того чтобы снаружи подвал был надежно защищен от неблагоприятных внешних факторов и атмосферных осадков, его необходимо будет выполнить с качественной отделкой. Он не только защитит конструкцию, но и сделает ее более привлекательной и эстетичной.

Советы

Перед началом строительных работ необходимо убедиться в горизонтальности фундамента. И совершенно не важно, какой фундамент был построен на участке — ленточный, столбчатый или любой другой. Вам в любом случае нужно будет убедиться в его корректной работе.

Если для возведения цоколя вы выбрали силикатный кирпич, то следует помнить, что он хоть и очень прочен, но быстро впитывает жидкость, после чего набухает и теряет свои прочностные свойства. К этому строительному материалу рекомендуется обращаться только в том случае, если вы проживаете в регионе с достаточно сухим климатом. В этом случае нужно позаботиться о хорошей гидроизоляции цокольного строения.

Если вы не смогли найти идеальный кирпич для организации основания, то его можно построить из бетона.

Прежде чем приступить непосредственно к монтажным работам, необходимо рассчитать объем, в котором вам необходимо купить строительный материал. Для этого допустимо использовать онлайн-калькуляторы и сервисы на строительных порталах, либо попробовать выполнить все расчеты самостоятельно. Конечно, в большинстве случаев люди обращаются к первому способу, ведь там ошибиться гораздо сложнее.

Специалисты настоятельно рекомендуют покупать кирпич для цоколя с небольшим запасом, учитывая возможность столкновения с дефектными деталями или повреждения при транспортировке.

Цокольный кирпич часто дополняют различными облицовочными материалами. Сегодня особенно популярна красивая каменная кладка. Гармонично смотрится с большинством существующих фасадов разных оттенков. С таким дополнением дом будет выглядеть намного интереснее.

Кладочный раствор можно купить не только в готовом виде, но и заготовить самостоятельно. Для этого берут цемент и песок в соотношении 1 к 3.

При устройстве кирпичного цокольного строения раствор следует укладывать толщиной не более 1 см. Особенно важно соблюдать это правило, если фундамент строения выполнен из железобетонных блоков.

Многих пользователей интересует, допустимо ли использовать для организации основания необожженный в процессе изготовления кирпич. Да, использование таких стройматериалов разрешено, но специалисты советуют отдавать предпочтение блокам, которые, тем не менее, прошли эту процедуру. Применение необожженного кирпича рекомендуется применять только в том случае, если нет возможности приобрести другие материалы.

Не забывайте об утеплении цоколя, если строите жилое строение. Также необходимо учитывать, что цокольные конструкции бывают трех видов — входной, впритык с наружными стенами и заглубленный . Последняя всегда сооружается для жилых домов на глубине 6 см ниже цоколей наружных стен.

О том, как выбрать и выложить цокольный кирпич, смотрите в следующем видео.

Строительство ленточного фундамента | Мастерская «Сделай сам»

Любое строительство начинается с фундамента. Виды и размеры фундамента зависят от здания, которое будет на нем возводиться. Чем больше вес здания, тем основательнее фундамент. Для строительства деревянного дома или дома из пеноблоков отлично подойдет ленточный фундамент. Основное преимущество ленточного фундамента в том, что его можно построить своими руками без применения тяжелой строительной техники.
Условно строительство ленточного фундамента можно разделить на несколько основных этапов.




Наценка.

Для упрощения процесса разметки участок, выбранный для строительства дома, следует выровнять, срезать кустарник и высокую траву. Затем в месте расположения одной из стен здания обозначить вбитыми колышками края фундамента, условно назвав их А и Б. Основная задача разметки — придать контурам здания правильную форму с прямыми углами . Для этого существуют специальные геодезические инструменты. Но можно обойтись и без них. Для этого надо вспомнить школьный курс геометрии. Расстояние, равное краям фундамента перпендикулярной стены, отклоняется от точки А, перпендикулярной прямой АВ. Обозначим эту точку буквой В. Теперь у нас есть прямоугольный треугольник, катеты АВ, АВ. Зная размеры катетов, можно вычислить длину гипотенузы ВВ и сравнить с тем, что получилось на местности. При необходимости колышек следует переместить в нужную точку. Аналогично определяется расположение четвертого угла фундамента. Лазерная рулетка лучше всего подходит для измерения расстояний.

Траншея под фундамент.




Траншея под фундамент копается строго по разметке. Ширина траншеи 40-50 см, а вот глубину следует определять по глубине промерзания грунта. Копать следует на 20 см ниже глубины промерзания. Тогда никакие подвижки грунта и его расширение при промерзании не будут страшны для фундамента. Перед заливкой фундамента на дно траншеи насыпают песчаную подушку высотой 20 см и плотно утрамбовывают.
Для экономии иногда используют ворсово-ленточный метод. По углам фундамента и по периметру через каждые полметра на глубину промерзания засыпают армированные сваи. Арматура из них должна торчать на высоту ленточного фундамента. Это необходимо для прочного сцепления основного ленточного фундамента и самих свай. При этом лента фундамента может быть мелкозаглубленной.

Опалубка.




Перед заливкой фундамента необходимо установить опалубку, которая придаст фундаменту необходимую форму. Опалубку можно сделать из досок толщиной 40-50 мм. Также подойдут листы ДСП или листовой шифер. Верхние края всей опалубки должны представлять собой идеальную горизонтальную поверхность. Если вы собираете опалубку из досок, то ее внутренние края следует закрыть пленкой, чтобы предотвратить вытекание цемента и облегчить последующую ее разборку. Чтобы опалубка не лопнула под тяжестью цемента, с внешней стороны конструкции устанавливаются распорки. Для вентиляции внутреннего объема фундамента в опалубке с двух сторон вырезаются круглые отверстия, куда вставляются пластиковые трубы.

Армирование.




Для придания фундаменту прочности на растяжение внутренний объем опалубки заполняется армирующим каркасом из железной арматуры сечением 8-10 мм. Между собой арматура соединяется специальной мягкой металлической проволокой.




Наполнитель.

Для заливки использовать бетонный раствор марки М300. Раствор можно купить готовый, но для этого следует точно рассчитать объем фундамента. У этого варианта есть один существенный минус. Весь раствор должен выработаться за 1-2 часа, иначе он придет в негодность. Залить фундамент можно самостоятельно. Для этого вам понадобится песок, щебень и цемент. Пропорции смешивания обычно указываются на мешках с цементом.
