Керамзитобетонные панели: вес, размеры, монтаж

Содержание

1. Что это такое
2. Технические характеристики
3. Область применения
4. Размеры
5. Монтаж
6. Виды панелей
7. Отзывы

На сегодняшний день керамзитобетонный материал широко используется в строительной сфере. Приравнивают его к бетонному сырью, но керамзитобетон отличается лучшими техническими показателями, в число которых входят слабый уровень проводимости тепла, устойчивость к действию химических составов, противостояние воздействию воды. Структура керамзитобетонных изделий пористая, так что применять его при строительстве больших объектов и фундаментных оснований не рекомендуется. Строительный рынок сегодня предлагает керамзитобетонные панели, особенности которых необходимо разобрать отдельно.

Что это такое

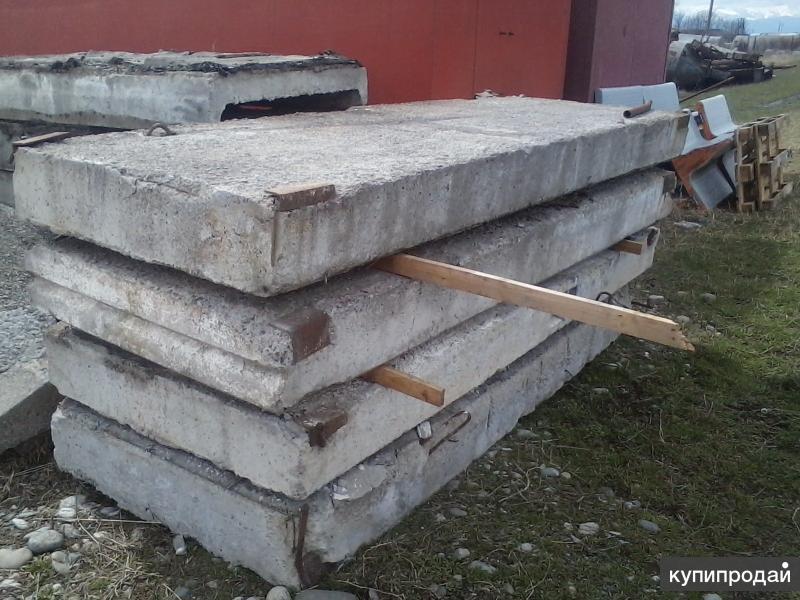

Керамзитобетонные панели стеновые представляют собой блочные конструкции, обладающие определенными размерами. Зависят они от способа резки, меняются в промежутке от 30 до 720 см по длине, и от 30 до 810 см по высоте.

Панели часто применяют для строительства конструкций, отводя им место для перегородок и несущих стен.

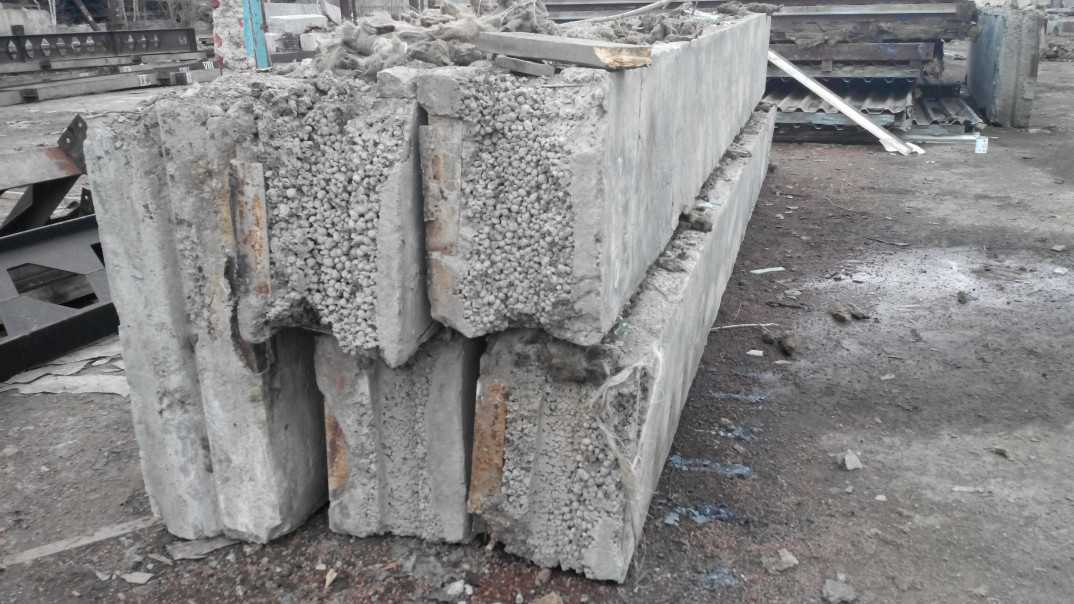

Керамзитобетон представляет собой облегченный бетон, основным наполнителем в котором является керамзит. В качестве связующего компонента применяется цемент. Есть технологии, предусматривающие добавки в виде негашеной извести и гипса. Кроме указанных компонентов, в сырье входит песок. Существующие производственные методы позволяют получать изделия с различным уровнем плотности.

Классифицируются керамзитобетонные панели на:

• легкие;
• крупнопористые;
• тяжелые.

Технические характеристики

Стеновые панели из керамзитобетона армируются, для чего применяют арматурные прутья и проволоку. Закладные элементы и петли для монтажа тоже изготавливаются из стального материала, отвечающего требованиям стандартов. Наружные и внутренние слои двухслойных панелей из керамзитобетона соединяются бетонными, стальными и неметаллическими связями.

Стройматериал широко известен своими полезными качествами:

• легким весом;
• способностью противостоять высоким температурам, достигающим 1 000 градусов;
• низким уровнем теплопроводности;
• экологической чистотой;
• паропроницаемостью;
• устойчивостью к низким температурным режимам;
• способностью защищать от посторонних шумов;
• устойчивостью к появлению грибка и плесени;
• достаточной прочностью;
• устойчивостью к агрессивным воздействиям;
• приемлемой стоимостью;
• не подверженностью процессу усадки;
• хорошей скоростью выполнения монтажных работ.

При выборе строительного материала рекомендуется учитывать, что пористость керамзитобетона не подходит для обустройства фундаментной основы.

Кроме прекрасных функциональных особенностей керамзитобетонные панели обладают и негативными моментами. К примеру, конструкция из данного материала нуждается в обустройстве гидроизоляционных слоев.

Панели плохо переносят нагрузочные воздействия ударного характера. Во время перевозки или при обработке материала его можно с легкостью повредить.

Область применения

Керамзитобетонный панельный материал нашел себе применение в строительстве стен и перегородок в объектах. Кроме того, панели активно используются для наполнения каркасных оснований в железобетонных конструкциях.

Своим легким весом панели понижают нагрузочное воздействие на фундаментное основание, облегчают монтажные работы. Типовые элементы изготавливаются с соединительным крепежом типа «паз – гребень», что ускоряет процесс монтажа и улучшает качество строительных работ.

Пористость материала дает возможность использовать его в строительстве частных домов и коттеджей. Уменьшение финансовых расходов на быстрый монтаж привлекает много строительных компаний. Используя такой материал, можно снизить расходы на двадцать процентов по сравнению с бетоном, и почти на тридцать – с кирпичом.

Если соблюдены все технологические особенности, то здание из керамзитобетонных панелей прослужит несколько десятилетий.

Размеры

Довольно часто определяющим условием по выбору керамзитобетонной плиты считается ее вес, что существенно влияет на монтажные работы и общую массу сооружения. Использование такого материала позволяет уменьшить общий вес объекта на тридцать процентов.

Приведем типовые характеристики керамзитобетонных плит:

Размеры керамзитобетонных плит определяются способом резки. К примеру, серия толщиной в 30 см используется для цоколей и подвалов.

По индивидуальному заказу некоторые производители изготавливают панели, толщина которых равна 400 мм.

Монтаж

Керамзитобетонные изделия для стен и перегородок крепятся к опорным столбам и иным конструкциям с применением закладных элементов.

Для повышения долговечности объекта рекомендуется устроить горизонтальные стыки до установки последующего верхнего ряда пароизоляционным материалом и выполнить вертикальную обработку стыковочных участков цементным раствором.

Как правило, монтаж керамзитобетонных стеновых панелей не вызывает сложностей.

На период хранения керамзитобетонные плиты следует укрыть от воздействия влаги, чтобы избежать нарушений в конструкции.

Для проведения самостоятельного ремонта керамзитобетонного материала пользуются определенными методиками:

• для ликвидации трещин изделие расшивают, обрабатывают раствором из цемента, песка и извести. Плотность растворной массы должна соответствовать плотности ремонтируемой плиты;
• если есть расслоения внутреннего характера, рекомендуется воспользоваться нагелями, стяжными болтами, сеточкой для проведения штукатурных работ;
• когда обнажившийся арматурный каркас начал покрываться коррозией, стержни вырезаются и заменяются. При этом новые элементы привязываются проволокой и покрываются антикоррозийным составом. Деформированные участки панели удаляют, восстановление выполняется по методике пробки или кладки.

Виды панелей

Производители предлагают разные виды изделий, разделяющиеся по определенным признакам:

1. Назначением. Основное достоинство материала – длительная эксплуатация. Его можно применять для обустройства стен, цокольных и других этажей, строительства мостов.
2. Статической рабочей схемой. По такому параметру плиты могут быть навесными, несущими и самонесущими. Заложенные в производстве свойства керамзитобетонного материала дают возможность для реализации достаточной для определенного здания нагрузочной способности с сохранением главных эксплуатационных показателей.
3. Устройством. Большие панели могут формироваться двумя методами. Их выливают цельными либо собирают из определенного количества отдельных блоков. Во втором случае для сборки используют раствор, клеевой состав, сварочный аппарат.

4. Количеством слоев. Плиты имеют один, два и даже три слоя. Многослойность создает определенные эксплуатационные параметры. Панель в три слоя имеет теплоизоляционную прослойку, наружные стены изготовлены из легких и тяжелых бетонных составов. Изделия с двумя слоями состоят из тяжелого бетона и ячеистого утеплителя. Однослойное изделие отличается наличием воздушных полостей, используемых в качестве теплоизоляционной прокладки. В изготовлении используется сырье с низким уровнем теплопроводности и хорошей прочностью.
5. Требованиями ГОСТа. Панели керамзитобетонные стеновые одной серии могут применяться в необогреваемых объектах. Стандартами нормировано изготовление панелей однослойного типа и перегородочных изделий.
6. Резкой на элементы. Для формирования разнообразных конструкций стеновые панели разрезают на определенные конструкции:

• рядовые;
• однорядные;
• угловые;
• вертикальные;
• горизонтальные.

Отзывы

Как стало известно из многочисленных отзывов, керамзитобетонные панели при монтаже не требуют большого количества приспособлений и трудозатрат, если проводить сравнение с другими строительными аналогами. Опытные мастера рекомендуют с керамзитобетоном обращаться осторожно, чтобы не нанести повреждений. Плиты хоть и могут выдерживать приличные нагрузки, но в некотором смысле они считаются хрупким материалом, который не может переносить механические воздействия без явных следов порчи.

Не стоит упускать из виду, что панели представлены пористым стройматериалом, пагубное воздействие на который оказывает скапливающаяся внутри вода. Рекомендуется проявить заботу о добавочных слоях, защищающих от воздействия влаги и помогающих сохранять в помещениях тепло.

Керамзитобетонные панели давно используются в строительстве, считаются недорогим и удобным материалом для ведения работ. Многие компании используют именно их, возводя большие объекты. Кроме этого, имеющиеся отрицательные признаки керамзитобетона легко спрятать, воспользовавшись вспомогательными веществами.

Как уверяют опытные профессионалы, построить здание из керамзитобетонных стеновых панелей можно, если использовать изделия по прямому предназначению, принимая во внимание их характерные особенности.

Дом строится целиком из плит с заданными параметрами плит, изготовленными по индивидуальным габаритам заказчика. Это значительно экономит финансовые расходы и время строительных работ.

Помните, что любое нарушение технологического процесса повлечет за собой негативные последствия.

вес плиты стеновой 6000 и 1200, масса толщиной 400 мм из керамзитобетона

Выбор строительного материала – это всегда сложно и ответственно. Ведь так сложно отыскать продукт, который бы не только помог сэкономить бюджетные средства, но и имел прекрасные эксплуатационные характеристики. Но сегодня в мире современных технологий можно получать уникальные продукты, совмещая различные строительные материалы. Результатом одного такого эксперимента и стал керамзитобетон. Этот материал сегодня очень востребован в различных областях строительства по причине высокого качества в том числе и керамзитобетонные стеновые панели.

Содержание

• 1 Техническая характеристика
• 2 Виды керамзитобетонных плит
  • 2.1 Классифицирование керамзитобетона
• 3 Стеновые панели согласно ГОСТ
  • 3.1 Преимущества
• 4 Серии и размеры
• 5 Цена материала

Техническая характеристика

Керамзитобетон – это материал, в основе которого положен легкий бетон. В качестве наполнителя здесь выступает керамзит, роль связующего компонента выполняет цемент. Иногда в состав могут добавлять гипс или известь. Некоторая часть материала – это песок. Разновидности керамзитобетона определяются с учетом показателей его плотности.

В статье описано какова стоимость стеновых панелей в Леруа Мерлен.

Виды керамзитобетонных плит

В таком случае различают: тяжелый, крупнопористый и легкий материал. Последний вариант активно задействуется при изготовлении стеновой панели. Различают такой материал по назначению. Делится на такие виды:

• Конструкционный. Его применяют при возведении таких элементов, которые постоянно подвергаются большим нагрузкам. К таким конструкциям можно отнести мосты и дома. Показатели плотности у такого изделия составляют 1,4 — 1,8 т/м3, при прочности на сжатие 0,1 — 0,5 т/см2. Благодаря этому удается снизить все железобетонных конструкций, что приведет к уменьшению затрат на строительстве. Такой вариант керамзитобетона обладает морозостойкостью, которая достигает 500 циклов.

Как использовать стеновые панели ПВХ для ванной комнаты можно узнать здесь.

• Конструкционно – теплоизоляционный. Его задействуют при изготовлении однослойный стеновых панелей и блоков больших размеров. Его показатели плотности составляют 0,7-1,2 т/м3. морозостойкость может варьироваться в пределах 15-100 циклов.

Как выглядят пластиковые стеновые панели под кирпич можно увидеть здесь в статье.

• Теплоизоляционный. Нашел свое применение в качестве слоя теплоизоляции оградительных конструкций разнообразных домов. Его плотность может принимать такие значения 0,35-0,6 т/м
  3.

О том какие бывают ребристые плиты перекрытия по ГОСТу можно прочесть в данной статье.

Классифицирование керамзитобетона

Керамзитобетон может классифицироваться еще по признакам и характеристикам:

1. По назначению такой материал может быть для мансарды, чердака, цоколя.
2. С учетом статической схемы функционирования изделия бывают несущими, навесными и самонесущими. Если говорить о последнем виде, то его достоинствами остаются надежность, низкая цена, высокие показатели звуко- и теплоизоляции, влагоустойчивость, прочность, быстрота возведения. Отдельно можно выделить многопустотные плиты перекрытия.

Как выглядят влагостойкие стеновые панели под кафель можно увидеть здесь.

Стеновые панели согласно ГОСТ

Согласно ГОСТ изделия классифицируют на следующие виды:

1. Наружные панели на основе керамзитобетона. Их активно задействуют в помещениях, которые не отапливаются. Для их производства используется бетон различных марок.
2. Слоистые. Для их получения применяют тяжелый бетон со слоем теплоизоляции и однослойные.
3. Панели перегородок, для получения которых может применяться различный бетон.

Разделяют материал и по устройству на сплошные и сборные. Для последнего вида характерно наличие элементов, которые соединены между собой при помощи клея, раствора и методом сваривания. Чаще всего в строительстве используют именно их. Такая востребованность связана с тем, что материал не образовывает на поверхности трещины, следовательно, может применяться резательная технология.

Как выглядят панели для наружной отделки дома можно посмотреть в данной статье.

Классификация по числу слоев материал может быть одно-, двух- и трехслойным. Имеющаяся прослойка воздуха носит название экран. Если в полученной из керамзитобетона имеется один слой, то для нее характерны низкие показатели теплопроводности. Показатели прочности зависят от оказываемой нагрузки, а толщина – климатических условий, в которых будет задействован материал.

Стеновые панели из стекла для кухни фото и другие технические данные отделочного материала можно увидеть в данной статье.

С учетом резки стен на элементы различают рядовые, угловые, горизонтальные и вертикальные. Сами популярными панелями из керамзитобетона остаются стеновые. Причина в том, что у них вес меньше, чем у обычного бетона. В определенных районах такой материал считается основным при возведении домов. Как правило, это плиты, полученные на основе вспученного легкого гравия, насыпная плотность которого М300, М400 и М500. Значение толщины, принятое стандартом, составляет 60 см. При возведении стены, высотой 240 см, блок должен быть аналогичной высоты. Выбор габаритов всегда остается за заказчиком.

Листовые стеновые панели для внутренней отделки используются в случаях указанных в данной статье.

На видео – стеновые керамзитобетонные панели:

В статье описаны характеристики и размеры стеновых панелей пвх.

Преимущества

К главным преимуществам керамзитобетона можно отнести:

1. Низкая теплопроводность, если сравнивать с обычным бетоном, да и стоимость намного ниже.
2. Хотя физико-механические свойства материала и ячеистых блоков аналогичные, но вот плотность, теплопроводность у керамзитобетона намного выше.
3. Керамзит – материал, обладающий высокой влагоустойчивостью. Кроме этого, он не поддается влиянию агрессивной химической среды.
4. по причине того, что керамзитобетон – пористый материала, показатели плотности, прочности и морозостойкости у него несколько ниже, чем у тяжелых бетонов. Его не могут применять при возведении основания для дома или конструкция большого размера. В этом случае нужно применять бетон.

Сортамент плит перекрытия пустотных гост и другие данные описаны в статье.

На видео рассказывается о размерах керамзитобетонных стеновых панелей:

Серии и размеры

К самым востребованным габаритам можно отнести серии 19-39-9 см и 19-39-18,8 см. такие изделия чаще всего применяют при возведении домов жилого, производственного и гражданского назначения. Толщина сэндвич панелей не сильно отличается от этого материала. Весь процесс изготовления стен из керамзитобетона должен вестись строго с ГОСТом. Контроль за качеством производства может допускать присутствие в партии 10% блоков с трещинами. Размеры бетонных плит перекрытия отличаются большим разнообразием, что положительно сказывается на активности их использования.

Таблица 1- Размеры материала

Цена материала

Что касается стоимости, то для определенной марки керамзитобетона она своя. На ее формирование оказывает влияние эксплуатационные параметры изделия, а также полученные размеры, которые в ходе производства определяет непосредственно сам заказчик. Таблица 2 – Стоимость материала

А для выбора чистового материала читайте статью про панели для стен под кирпич для внутренней отделки.

Керамзитобетон – это популярный на сегодняшний день материал при возведении сложных конструкций, предполагающих воздействие на них высокой нагрузки. При выборе материала нужно обращать внимание на такие показатели, как прочность, плотность, морозостойкость. У этого материал все эти критерии находятся на высоте, благодаря чесу у него и имеется такая широкая востребованность.
