Керамзитные блоки характеристики: Технические характеристики керамзитобетонных блоков

Керамзитобетонные блоки — характеристики и размеры

Керамзитобетонные блоки, характеристики которых по достоинству оценены строительными компаниями, возводящими дома малой этажности не только в России, но и в странах Европы. Они обладают рядом неоспоримых преимуществ: небольшим весом, высокими прочностью, низкой теплопередачей, хорошей теплоизоляцией, звукоизоляцией, огнеупорностью; устойчивостью к низким температурам и химическим воздействиям; долговечностью (до 75 лет), экологической безопасностью и доступной ценой. Керамзитобетон занимает определенную нишу в линейке строительных материалов – между кирпичом и блоками из газобетона и пенобетона.

Из чего делают керамзитобетонные блоки

Изготовление керамзитобетона заключается в добавке в цементный раствор керамзитового гравия, имеющего фракции от 5 до 20 мм, и крупного керамзитового песка. Размер наполнителя влияет на прочность и теплосберегающие характеристики блока: чем крупнее гравий, который добавляется в формовочную массу, тем менее прочным, но более теплым получается дом. Для повышения прочности, морозостойкости и пожаробезопасности в смесь также вводят различные химические и минеральные добавки.

Чтобы изделия из керамзитобетона соответствовали техническим характеристикам, состав раствора для приготовления конкретной марки жестко регламентируется ГОСТом. Перед покупкой блоков необходимо удостовериться, что соответствующий сертификат и стандарт качества на данную партию товара имеется. Это поможет вам избежать приобретения некачественного товара от недобросовестного производителя.

Классификация керамзитобетона

Керамзитобетонные блоки бывают трех типов: теплоизоляционные, конструкционно-теплоизоляционные и конструкционные.

При производстве теплоизоляционных блоков применяются крупные фракции керамзита. При обжиге этого типа используется специальная технология, которая обеспечивает вздутие компонентов, за счет этого образуются поры больших размеров. Панели этого вида не отличаются высокой прочностью, но обладают небольшим весом и высокими энергосберегающими показателями. Поэтому они используются в качестве теплоизоляции.

Конструкционно-теплоизоляционные блоки имеют повышенную плотность, что ведет к увеличению их веса, но повышению прочности. Чаще всего панели такого типа применяют для возведения межкомнатных перегородок.

Конструкционные блоки – самые тяжелые, но при этом самые прочные. Поэтому они предназначаются для строительства несущих и других конструкций, которые подвергаются воздействию больших нагрузок (домов, мостов, эстакад и так далее).

Технические характеристики

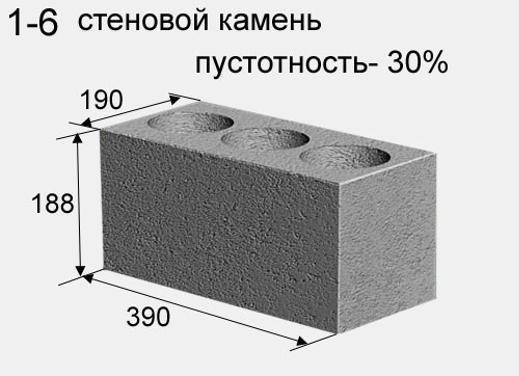

Размеры стандартных керамзитобетонных блоков:

• стеновые – 188 х 190 х 390 мм;
• перегородочные – 188 х 90 х 390 мм.

Габарит каждой поверхности блока может иметь допустимые отклонения в размере 6-8 мм.

По качеству поверхности боковых граней блоки делятся на:

• рядовые – используются для возведения стен, требующих дополнительной внешней отделки;
• лицевые – используются для сооружения зданий без последующей отделки фасада.

Еще одна деталь, которая является немаловажной – наличие пустот (от 0 до 40 %). Блоки бывают пустотелые, которые имеют сквозные или несквозные отверстия разной формы. Это снижает вес материала, но повышает его теплоизоляционные свойства. Полнотелые блоки, наоборот более тяжелые, но и более прочные. Именно из них производят кладку капитальных стен, которые воспринимают высокие нагрузки.

Плотность и прочность

Прочность керамзитобетона определяют опытным путем, то есть производят замеры максимальных нагрузок, при которых материал начинает разрушаться. Прочность варьируется от 25 до 300 кг/см². Маркировка данного показателя выглядит как буква М и цифровой индекс, обозначающий максимально допустимые нагрузки на материал в кг/см². Например, М150: цифра 150 говорит о том, что каждый квадратный сантиметр блока может выдержать давление в 150 кг, не подвергаясь угрозе разрушения. Наиболее прочной является марка М300. От прочности зависит надежность и долговечность несущих конструкций зданий.

Плотность керамзитобетона варьируется в зависимости от наполнителя (размера фракций). От этого показателя зависят теплосберегающие и звукоизолирующие свойства блоков.

Плотность и прочность различных керамзитобетонных блоков:

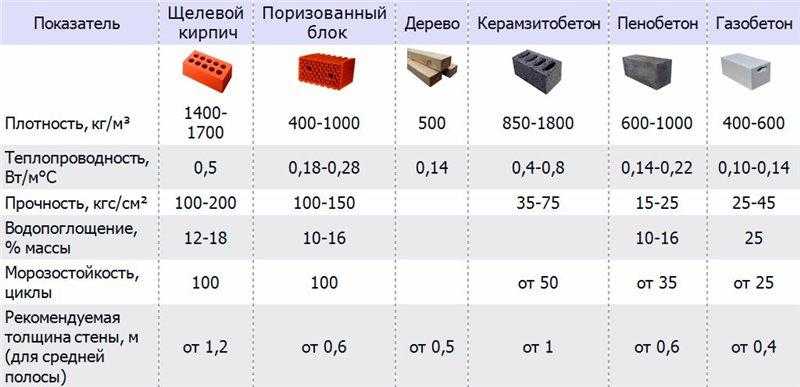

Теплопроводность

Коэффициент теплопроводности позволяет определить, насколько хорошо материал сохраняет тепло, и он полностью зависит от плотности: чем крупнее гравий добавляется в формовочную массу, тем более теплым становится строение. То есть с повышением плотности теплопроводность блоков керамзитобетона увеличивается и, как следствие, ухудшаются энергосберегающие свойства.

Морозостойкость и огнеупорность

Устойчивость к низким температурам и к огню – это те два показателя, которые влияют на долговечность материала.

Маркировка показателя морозоустойчивости выглядит как буква F и цифровой индекс, обозначающий количество циклов замораживания и размораживания, которые может без потерь прочности выдержать блок, пропитанный водой.

Что касается устойчивости к огню, керамзитобетонные блоки обладают характеристиками с самым высоким классом пожаробезопасности А1, а это значит, что конструкции из этого материала способны выдержать испытание огнем в течение 7-10 часов и не разрушиться.

Удельный и объемный вес

Такой показатель, как удельный вес керамзитобетона редко применяется на практике. Этот параметр зависит от вида применяемого наполнителя и его качества.

Для расчетов нагрузок на фундамент и перекрытия специалисты используют такой показатель, как объемный вес керамзитобетона, который показывает, сколько весит один кубический метр блоков.

В зависимости от плотности раствора, применяемого для изготовления блоков, наличия или отсутствия пустот вес керамзитобетона объемом 1 м3 варьируется в широких пределах:

Паропроницаемость

Еще один достаточно важный параметр, который показывает, насколько керамзитобетон является «дышащим» строительным материалом. Этот показатель находится в интервале от 0,094 до 0,256 мг/м*ч*Па при плотности соответственно от 1400 до 500 кг/м³. Кроме того КБ блоки могут удалять избыточную влагу из воздуха и возвращать ее в случае низкой влажности.

Пористость

Это соотношение объема пор к объемному весу, то есть керамзитобетон может быть тяжелым, легким и особо легким.

Маркировка

Все производители КБ блоков наносят маркировку на свою продукцию:

• К – означает, что материал относится к виду искусственного камня;
• С – стеновой;
• П – перегородочный;
• Л – лицевой;
• Р – рядовой;
• УГ – угловой, ПР – порядовочный, ПЗ – для перевязки швов, ПС – пустотелый;
• длина блока в см;
• марка прочности;
• параметр морозостойкости;
• показатель плотности.

Вооружившись этими знаниями, вы сможете узнать всю необходимую информацию о материале. Давайте рассмотрим маркировку следующего блока – КПР-УГ-ПС-39-35-15-500. Расшифровка будет выглядеть так: камень, перегородочный, рядовой, угловой, пустотелый, длиной 39 см, с показателем прочности 35 кг/см², морозостойкостью 15 циклов и плотностью 500 кг/м³.

Вес одного блока

Сколько весит керамзитобетонный блок, зависит от того, к какому типу керамзитобетона он относится, а также от его габаритов, пористости и количества керамзита в его составе. Вес одного керамзитобетонного блока может находиться в интервале от 5 до 29 кг.

Исходя из вышеизложенного, можно сделать вывод: керамзитобетонные блоки своими техническими характеристиками не уступают, а во многом и превосходят такого достойного конкурента, как кирпич, хотя стоят намного дешевле. При использовании блоков из керамзитобетона вместо кирпича происходит следующее:

• нагрузка на фундамент уменьшается в 2 раза;
• расходы на обогрев дома снижаются в 3 раза;
• сроки строительства сокращаются во много раз;
• трудозатраты снижаются в 4 раза (один блок равен кладке из 6-8 кирпичей).

Керамзитобетонные блоки – технические характеристики, размеры, плюсы и минусы

Достоинства и недостатки

Главное преимущество керамзитобетонных блоков – отсутствие в их составе химически вредных веществ и соединений. Строительный материал изготавливается только из экологически чистых компонентов, что объясняет их безопасность применения для строительства жилых и общественных зданий. Помимо этого, преимуществами керамзитобетонных блоков можно назвать:

• малый вес;
• повышенная прочность на изгиб и крошение;
• высокие пароизоляционные свойства;
• низкая теплопроводность;
• стойкость к воздействию микроорганизмов, плесени и грибка;
• устойчивость к перепадам температур;
• негорючесть.

Использование стеновых керамзитобетонных блоков позволяет возводить строения за небольшой промежуток времени, так как технология работы с этим материалом достаточно простая и профессионалы справятся с ней в разы быстрее, чем, к примеру, при использовании кирпича. На скорость возведения дома влияет и размер блока керамзитобетона. А используя в совокупности другие виды строительных и отделочных материалов, можно придать внешнему виду здания индивидуальность и неповторимость, не затрачивая при этом большого количества финансов.

Строительство дома из керамзитобетонных блоков и кирпича Источник bizness.pp.ua

Керамзитобетонные блоки плохо переносят даже не особо большие значения ударных и динамических нагрузок – это наиболее значимый недостаток строительного материала. Еще один минус – керамзитобетонные блоки плохо поддаются идеально ровному распилу.

В процессе пиления или резки на гранях блока легко образовываются сколы и трещины, что в конечном итоге может сказаться на внешнем виде строения. В особенности это необходимо учитывать при работе с лицевыми элементами, которые не будут дополнительно облицовываться. Это является существенным аргументом для того, чтобы при строительстве дома из керамзитобетонных блоков обращаться только к тем специалистам, которые имеют достаточный опыт в таком виде работ.

Виды

Основных разновидностей пять.

Полнотелые

Кирпичики без внутренних полостей, из них делают двухэтажные или трехэтажные здания, несущие конструкции, основы под дома.

Пустотелые

Внутри них есть полости, отсюда и название. Хорошо применять для невысоких коттеджей, обладают превосходной теплоизоляцией.

Облицовочные

Этакий вариант «два в одном», внутри находится керамзитобетонный блок, а с одной из сторон декоративное покрытие или краска. Экономит время и деньги на внешней отделке.

Перегородочные

Небольшого размера, менее прочные, хороши как утеплители для стен.

Стеновые

Более крупные и прочные блоки, составляют основу несущих конструкций в домах.

Основные характеристики

Основными компонентами керамзитобетонных блоков является цемент, дробленый керамзит и песок. В зависимости от того, какой фракции керамзит в составе, то есть от его крупности, изменяются прочностные характеристики блоков. Чем больше фракция керамзита, тем прочность блока и его теплопроводность меньше.

Смотрите также: Каталог компаний, что специализируются на постройке домов из керамзитобетонных блоков

Существующие размеры керамзитобетонных блоков предусматриваются стандартами ГОСТ 613399, в которых они разделяются на две основные группы, а именно:

• 188х190х390 мм – элементы, предназначенные для возведения несущих конструкций стен;
• 188х90х390 мм – элементы, предназначенные для возведения перегородок.

Керамзитобетонные блоки делят на лицевые и рядовые, полнотелые и с наличием пустот. Лицевые предназначены для создания конструкций, не нуждающихся в дополнительной отделке, тогда как рядовые дополнительно облицовываются отделочным материалом.

Разделение керамзитобетонных блоков на пустотелые и полнотелые выполняется по наличию в их конструкции полостей, назначением которых является уменьшение веса отдельных элементов. Помимо этого, отверстия в пустотелых блоках повышают его теплоизоляционные свойства, но снижают прочность и надежность при воздействии нагрузок. Полнотелый блок не имеет отверстий.

Размеры и расчет толщины стен

Стандартный размер керамзитобетонного блока, обычно выбираемый для кладки внешних стен, составляет 390*190*188 мм. Это небольшой по размеру, достаточно легкий в переноске и весьма удобный блок для кладки стены толщиной 40 см.

Для внутренних перегородок обычно используются блоки размером 390*90*188 мм, т.к. 9 см. вполне достаточно для толщины перегородок (с учетом штукатурки перегородка будет на пару сантиметров шире).

Расчет толщины стен жилого дома зависит от географического положения объекта и используемого утеплителя. Если полагаться только на теплоизоляционные свойства КББ, то например, в Екатеринбурге необходимая для поддержания внутри температуры в 20°С толщина стен составит около 1 м.

Однако, при использовании слоя утеплителя из минваты толщиной в 10 см, достаточно будет стены из КББ толщиной 60 см (в полтора блока), а при увеличении слоя утеплителя до 12 см та же температура (20°С) достижима при толщине кладки 40 см (в 1 блок).

В более южных регионах расчеты будут иными. В любом случае, расчет теплоизоляции довольно сложен, и, не имея инженерного образования его сложно произвести самостоятельно.

Самый простой путь решения этого вопроса – воспользоваться рекомендациями местных производителей и продавцов керамзитобетонных блоков, которые, как правило, имеют готовые расчеты для различных марок КББ из собственного ассортимента.

Классические типы кладок и толщина кладки:

• в полблока (20 см) – для хозпостроек и летних дачных домиков;
• в один блок (40 см) – для дачных летних построек, а также для всесезонных построек при использовании достаточного слоя утеплителя;
• в полтора блока (60 см) – для всесезонных построек при использовании достаточного слоя утеплителя.

Толщина слоя утеплителя зависит от желаемых теплоизоляционных характеристик стены. При возведении стандартных видов кладки утеплитель монтируется с наружной стороны стены, однако возможна закладка утеплителя между керамзитобетонными блоками внутри стены.

Видео описание

Смотрите на видео простое испытание на прочность керамзитобетонных блоков:

Морозостойкость и огнестойкость

Не малую роль в долговечности конструкции играет морозостойкость строительного материала. Определяется она опытным путем, в ходе проведения замораживания и оттаивания, полностью пропитанного водой керамзитобетонного блока. В настоящее время ГОСТом устанавливается 4 основные марки, отличающиеся по морозостойкости, а именно: F25, F35, F50 и F75.

Чем больше цифра после буквенного обозначения, тем большее количество циклов замораживания и оттаивания сможет выдержать керамзитобетонный блок.

Пожаростойкость блоков из керамзитобетона имеет самый высокий класс. Если воздействие открытого огня на керамзитобетонный блок не превышает 7–10 часов, то с ним ничего не случится.

Плюсы и минусы домов из керамзитобетонных блоков

Дома выполненные из керамзитобетонных блоков имеют свои преимущества и недостатки. К основным положительным моментам строительства и готовых сооружений можно отнести:

• Финансовую выгоду. Траты существенно снижаются за счет невысокой стоимости материала и работ с ним, а поскольку конструкция из керамзитобетона не тяжелая, то и усиленного фундамента не требуется, это тоже экономит денежные ресурсы.

• Теплый дом. Благодаря пористому наполнителю блоков – керамзиту, конструкции из их хорошо держат тепло.
• Стены дома из керамзитобетонных блоков отличаются прочностью, свободно выдерживают нагрузки плит перекрытия.
• Дома из качественных керамзитных блоков практически не подвержены усадке, что препятствует образованию микротрещин в стенах.
• Строительный материал – экологически чистый, а значит стены лома не выделяют никаких вредных веществ.
• Хорошая шумоизоляция в доме.
• На стены из керамзитобетонных блоков хорошо ложится штукатурка.

Стоит отметить, что пористость керамзитных блоков является как плюсом, так и минусом. Строительный материал хорошо впитывает в себя воду, а когда наступают морозы, влага кристаллизируется и начинает разрушать структуру блока. Поэтому дома из керамзитобетонных блоков следует защищать от попадания влаги облицовочными материалами.

Недостатками также можно назвать возникновение мостиков холода, снизить вероятность появления которых поможет только теплоизоляция. Мостики холода возникают в швах между отдельными элементами.

Также к минусам можно отнести размеры блока из керамзитобетона, а точнее их ограниченный выбор — их всего два и различаются они только шириной – нет возможности выбирать толщину стен дома.

Еще стоит отметить, что из-за хрупкости блоков они являются непрочным основанием для фиксации дюбелей и других видов креплений. Поэтому выбирать материалы для внутренних и наружных работ по отделке следует, руководствуясь этим условием.

Дом из керамзитобетона: новое веяние в современном строительстве

Малоэтажные дома, выполненные с использованием блоков из керамзитобетона, можно с уверенностью назвать новым веянием в современном строительстве. Используя этот материал в качестве основного при возведении наружных стен и внутренних перегородок, в значительной степени сокращается время выполнения работ, их стоимость, а так же упрощается теплоснабжение уже готового строения.

Благодаря всем преимуществам, строительство из керамзитобетонных блоков под ключ является намного более приемлемым, а значит и большее количество семей смогут себе позволить свой собственный частный дом.

Таким образом, выбирая керамзитобетонные блоки в качестве основного материала для строительства своего дома, можно рассчитывать не только на оперативные сроки выполнения работ, но и на их достаточно приемлемую стоимость. А это можно назвать одним из самых весомых аргументов для тех, кто решил перебраться из суеты шумного города поближе к природе.

Советы по укладке

• Работы осуществляют, используя специальный клей. Это обеспечивает лучшую теплоизоляцию, чем с цементным раствором.
• Необходимо армирование через каждые пять рядов — арматура кладется на углубления, которые проделываются в стене и заполняются клеем.

Керамзитобетон — состав, пропорции, цены, дома из керамзитоблоков

1. Состав и пропорции
2. Своими руками
3. Классификация
4. Размеры (изменить)
5. Характеристики
6. Дома
   • Теплоизоляция
   • Облицовка
7. Бренды и цены

Керамзитобетон — разновидность легкого бетона, основным наполнителем которого является керамзит.

Получаемый путем специального обжига глины, керамзит имеет пористую структуру. Благодаря этому бетонные блоки относительно легкие, но достаточно прочные. В основном их используют для возведения легких конструкций с хорошим запасом прочности.

Состав и пропорции

Основные ингредиенты керамзитобетона: керамзит (60%), цемент (10%), кварцевый песок (30%).

Фракция керамзитобетона обычно 5-10 мм. Чем он меньше, тем выше прочность блоков и больше вес. Поэтому этот материал имеет несколько классификаций, например, по прочности или теплопроводности.

Лучше всего приобрести готовые заводские блоки. Изготавливаются они по определенным СНИПам и ГОСТам, имеют строгую пропорцию, сама смесь тщательно перемешивается на специальном оборудовании, а затем методом объемного вибропрессования формуется в блоки.

Своими руками

Для этого все части ингредиентов керамзитобетона необходимо загрузить в бетономешалку в следующем порядке:

1. вода,
2. керамзит,
цемент
3. ,
4. песок.

Обычно воды 8-10%, но следует учитывать влажность самого керамзита. Если он находился снаружи или был предварительно смочен для лучшего сцепления, то воды понадобится меньше, чем для гранул, хранящихся в сухом помещении.

К количеству воды следует отнестись серьезно. Если его будет недостаточно, то керамзит впитает его, а сама смесь получится сухой и разваливающейся.

В этом случае воду добавляют понемногу до желаемой консистенции. Если его будет слишком много, раствор будет очень жидким. В этом случае нужно дать ему немного отстояться. Консистенция «сырого» керамзитобетона должна быть такой, чтобы его можно было взять руками, а все гранулы были покрыты цементным раствором.

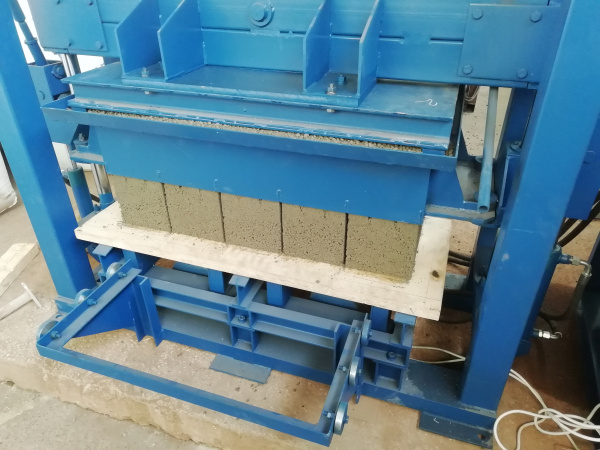

Помимо бетономешалки вам понадобится вибромашина.

Стальная пластина должна быть помещена в опалубку и заполнена смесью. После готовый блок сушат 2-3 дня. Но в идеале необходимо дать ему отдохнуть около недели. Если блоки сушат на улице в жару, их необходимо опрыскивать водой, чтобы предотвратить высыхание.

Стальные пластины снимаются с готового высушенного блока. Они приобретут марочную прочность только через 30 дней при регулярном увлажнении. Стандартная форма занимает 10-11 литров смеси.

Классификация

Основная классификация по назначению.

Имеются виды:

• конструктивные — применяются для возведения мостов, несущих конструкций зданий, путепроводов и т.п.;
• конструкционная и теплоизоляция — в основном используется при возведении стен;
• теплоизоляционные — в основном идут как утеплитель.

Также различаются по применению (перегородочные и стеновые), размеру и форме.

Последние могут быть сплошными (монолитными) и пустотелыми, в которых могут присутствовать глухие и сквозные отверстия.

Размеры (править)

Перегородочные и стеновые блоки из керамзитобетона различаются по размерам. Но и то и другое регулируется ГОСТ 6133-99.

Размеры стен:

• 390x190x188 мм,
• 288х288х138 мм,
• 288х138х138 мм,
• 190х190х188 мм,
• 90х190х188 мм.

Полная масса достигает 26 кг. Пустотелые (щелевые) чуть легче, около 17 кг.

Размеры перегородки:

• 590x90x188 мм,
• 390х90х188 мм,
• 190х90х188 мм.

Его толщина всего 90 мм. Вес колеблется от 7 до 14 кг (для пустотелых и полнотелых соответственно).

Но практически любой производитель может поставить керамзитоблоки нестандартных размеров под заказ.

Технические условия

Керамзитобетонные блоки имеют ряд характеристик , показатели которых могут разительно отличаться друг от друга в зависимости от вида и размера блоков, а также наличия в них тех или иных добавок:

1. Прочность. Самые низкие значения у теплоизоляционных блоков (от 5 до 25 кг/см2). Самые высокие – у конструктивных (от 100 до 500 кг/см2). Все промежуточные показатели (от 25 до 100 кг/см2) для конструкционных и теплоизоляционных.
2. Теплопроводность. По теплопроводности керамзитобетонные блоки можно сравнить с деревом. И чем меньше цемента в составе, тем ниже теплопроводность. Но даже тяжелые конструктивные гораздо предпочтительнее кирпича и обычного бетона. Если при строительстве жилого дома использовать пустотелые блоки, то он будет значительно теплее. Обычно его показатель колеблется в пределах 0,14-0,66 Вт/м*К.
3. Морозостойкость. Чем ниже пористость материала, тем выше его значение. Так, у конструкционных морозостойкость составляет до 500 циклов, у конструкционно-теплоизоляционных — 150, у теплоизоляционных — 15-50.
4. Звукоизоляция. Чем выше пористость керамзитобетона, тем лучше звукоизоляция. Например, блоки размером 590х90х188 мм, сложенные в перегородку, обеспечивают звукоизоляцию до 45-50 дБ.
5. Паропроницаемость. Теплоизоляционные имеют более высокую паропроницаемость (до 9 мг/м*ч*Па) по сравнению с конструктивными (3 мг/м*ч*Па).
6. Водопоглощение. Для керамзитоблоков это значение составляет 5-10% по массе, но может быть уменьшено добавлением пластификаторов.
7. Усадка. Дает такую ​​же усадку, как и тяжелый бетон, а именно 0,3-0,5 мм/м.
8. Максимальная этажность зданий. Для малоэтажного строительства предпочтительнее использовать конструкционные и теплоизоляционные блоки. А вот конструктивные блоки позволяют строить здания в 10-12 этажей.

Об особенностях, характеристиках и применении разных видов керамзитоблоков смотрите в следующем видео с канала ForumHouseTV. Вы узнаете много интересного.

Дома

Преимущества строительства домов из керамзитоблоков:

• В качестве материала для индивидуального строительства керамзитоблоки подходят просто идеально. Они прекрасно сохраняют тепло, практически не впитывают влагу, из-за чего не промерзают, отлично защищают от уличного шума, пожаробезопасны. Благодаря своим размерам кладка выполняется гораздо быстрее по сравнению с кирпичной. Единственным недостатком является то, что блоки не всегда подходят друг к другу по размеру.
• Приятна и финансовая сторона такого строительства. Во-первых, сам материал недорогой. Во-вторых, позволяет сэкономить на утеплении, так как имеет низкую теплопроводность. В-третьих, за счет легкого веса не требует прочного фундамента, на котором тоже можно сэкономить. А вот керамзитобетон используется только для возведения стен. Для заливки основания он не подходит, так как не имеет для этого достаточной прочности.
• А благодаря практически незначительной усадке в дальнейшем Вам не придется тратить дополнительные средства на ремонтные работы по внутренней отделке помещений.

Благодаря всем этим достоинствам дома из керамзитоблоков очень популярны в Европе. Но в России они пользуются не меньшим спросом. Это отличный бюджетный вариант. Аналогом может стать дом из пеноблоков.

Любое строительство начинается с разработки проекта дома и составления плана работ.

• Выберите тип фундамента. Если цоколь не предусмотрен, то можно остановиться на ленточном фундаменте. Как только фундамент окрепнет и даст усадку, можно приступать к возведению стен.
• Укладывают блоки из керамзитобетона так же, как и кирпичи. Но здесь важно соблюдать одинаковую толщину раствора между блоками. Без перепадов, зазоров и пустот. Все недостатки устраняются по мере их возникновения.
• Для комфортного проживания в доме толщина стен должна быть не менее 40 см. В противном случае потребуется дополнительная теплоизоляция. Кроме того, со временем конструкция все же немного теряет способность удерживать тепло на должном уровне, что скажется на увеличении расходов на отопление. Поэтому дополнительное утепление никогда не помешает, но лучше разместить его снаружи.

Теплоизоляция

Теплоизоляцию можно улучшить следующими способами:

• Возможно изготовление облицовки из керамзитобетонных блоков, но этот способ затратный и применяется редко.
• Более доступный вариант – минеральная вата. Укладывается в 2 слоя, между ними слой гидроизоляции. Фольгу можно использовать для паропроницаемого утепления.
Стекловолокно
• также может использоваться в качестве изоляции (как снаружи, так и изнутри). Но для работы с ним вам понадобится респиратор и защитные перчатки.
• Если выбор сделан в пользу пенопласта, то следует выбирать с более высоким показателем паропроницаемости. Но важно помнить, что его очень любят мыши и другие мелкие грызуны, а потому его необходимо замуровать в бетон.

Облицовка

Облицовка наружных стен из керамзитобетона может быть изготовлена ​​из: кирпича

• ,
• использовать фасадную штукатурку,
• термопанели,
• закрыть сайдингом.

Посмотрите следующее видео о преимуществах керамзитоблоков в строительстве дома.

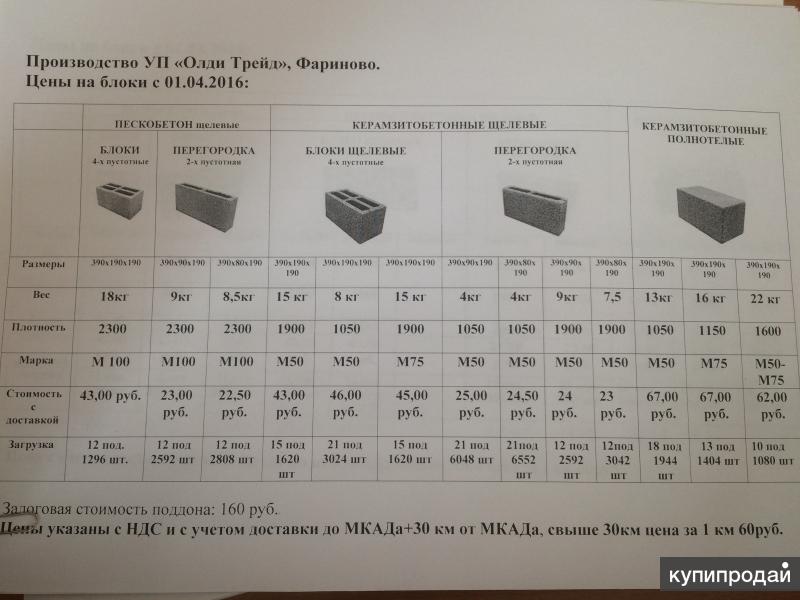

Марки и цены

Прочность керамзитоблоков зависит от их плотности, поэтому цена на блоки с большей плотностью выше.

Чем выше марка блока, тем выше его плотность:

• Марки 50-100 М используются в основном для теплоизоляционных целей.
• Для строительства зданий используется марка 150-200 М.
Марка
• выше 300 М уже используется для строительства различных сооружений, например, мостов и автомобильных дорог.

Цена на керамзитоблоки варьируется в зависимости от размера, формы (полнотелые или пустотелые) и марки. В среднем по регионам 1 стеновой блок стоит от 30 до 60 рублей, перегородочный – 20-40 рублей.

При расчете стоимости всех материалов также необходимо учитывать стоимость доставки. Кроме того, все блоки транспортируются на специальных поддонах. Если тара возвратная, то за нее берется залог. Если нет, то стоимость одного поддона может составлять от 100 до 300 рублей.

Механические свойства легкого бетона, армированного полипропиленом и волокном, изготовленного из переработанного легкого керамзитобетона

1 Введение

Прогресс технологий и повышение эффективности в бетонной промышленности способствовали быстрому росту производства строительных материалов. Следовательно, разработка и строительство этих зданий и инфраструктуры требует огромного количества материалов. Таким образом, бетон, несомненно, является наиболее важным и экономичным строительным материалом, и он практически незаменим (Flatt et al., 2012). Ежегодно закупаются огромные количества различных типов легкого бетона, в том числе бетона с легким заполнителем, бетона с мелким заполнителем и пенобетона (Zhao et al., 2020; Hasan et al., 2021). Среди нескольких типов LWC, бетон с легким заполнителем (LWAC) является одним из наиболее распространенных методов, производимых исследователями (Polat et al. , 2010; Yew et al., 2021).

В настоящее время многие исследователи из разных стран пропагандируют переработку отходов, чтобы снизить уровень загрязнения Земли, например чрезмерное использование невозобновляемых источников энергии. Страны, которые проводят такие действия, — Австрия, где самый высокий уровень переработки — 63% всех отходов вывозятся со свалок. Кроме того, наша соседняя страна, Сингапур, отправляет почти 59% своего мусора или отходов на повторное использование, переработку и т. д. (General Kinematics Corporation, 2016). Кроме того, проведение экологически чистых мероприятий в строительстве или морских областях, таких как использование переработанных материалов, использование побочного заполнителя и энергосбережение в области строительства, является одной из основных стратегий устойчивого развития, поскольку оно имеет отношение к воздействию на окружающую среду (Bogas и др., 2015). Следовательно, сохраняйте и сохраняйте доступность дефицитных сырьевых ресурсов и обеспечьте строительство, пригодное для вторичной переработки.

Среди всех типов бетона легкий бетон имеет огромную рыночную стоимость, особенно в плане оптимального проектирования, поскольку стоимость, время и качество всегда являются главными проблемами в строительстве. Сообщалось, что ежегодно во всем мире производится более 10 миллиардов тонн бетона, содержащего мелкий песок, крупный гранитный щебень (Kanojia and Jain, 2017). Таким образом, спрос на легкий бетон постепенно растет из-за его новых уникальных характеристик. Применение легкого бетона в качестве конструктивных элементов, таких как балка, колонна и плита, в качестве каркаса строительной конструкции может значительно снизить постоянные нагрузки, следовательно, общая стоимость проекта может быть снижена. В текущем исследовании было проведено неэкспериментальное исследование путем включения полипропиленового волокна barchip в сочетании с технологией дробленого легкого керамзитового заполнителя (CLECA) для изучения его воздействия на механические свойства легкого бетона.

2 Материалы и методы

2.

2.1.1 Обыкновенный портландцемент

Обыкновенный портландцемент (OPC) Тип 1, 28-дневное f _c давление 42,5 МПа. Это цемент ORANG KUAT OPC плотностью и крупностью 3150 кг/м ³ и 3170 см ² /г соответственно. Этот продукт соответствует стандарту Малайзии MS 522: Часть 1: 2003 и сертифицирован MS ISO 14001.

2.1.2 Вода и суперпластификатор

Питьевая вода из местной водопроводной сети в городе Каджанг, Малайзия со значением pH 6 использовался как для смешивания, так и для отверждения. Суперпластификатор на основе поликарбонового эфира (PCE), степень снижения содержания воды в котором составляет 25%, был добавлен во все смеси для облегчения удобоукладываемости.

2.1.3 Мелкий и крупный заполнитель

В качестве мелкого заполнителя используется речной песок с модулем крупности 2,75. Ситовой анализ проводят в соответствии со стандартом ASTM C 136-01, чтобы получить класс мелкого заполнителя, использованный в этом исследовании. Распределение песка получено путем проведения ситового анализа, как показано в таблице 1. Все пропорции смеси были смешаны с речным песком для улучшения удобоукладываемости легкого бетона.

ТАБЛИЦА 1 . Ситовой анализ песка.

В этом исследовании в качестве крупного заполнителя использовались как дробленый гранит, так и дробленый легкий керамзит (CLECA), как показано на рис. 1. Этот переработанный CLECA был собран в терапевтическом садовом заповеднике в Селангоре, Малайзия. Компания сообщила, что ежегодно производится более 15 тонн CLECA. Согласно Ю и соавт. (2021), измельченные заполнители из скорлупы твердой пальмы (OPS) способны обеспечить значительное улучшение прочности на сжатие по сравнению с заполнителями без дробленого заполнителя. Кроме того, все эти крупные заполнители должны иметь размер, чтобы задерживаться на сите 4,75 мм.

РИСУНОК 1 . Щебень гранитный (А) и щебень LECA (В) .

2.

Полипропиленовое волокно barchip (BPP) показано на рисунке 2, а его физические свойства перечислены в таблице 2.

РИСУНОК 2 . Полипропиленовое (BPP) волокно Barchip.

ТАБЛИЦА 2 . Физические свойства волокна BPP.

2.2 Пропорции смеси

Пропорции смеси для всех смесей легкого заполнителя CLECA (LWAC) с различным процентным содержанием объемных долей волокна (0, 0,15, 0,3 и 0,45%), которые использовались в этом исследовании, показаны в таблице 3. Это отмечается, что крупнообъемная фракция (V _f ) имеет тенденцию «забиваться» в смеси и создавать проблемы с удобоукладываемостью (Kosmatka et al., 2002). Таким образом, в этом эксперименте использовали полосатый полипропилен (BPP) с низким содержанием V _f (<0,5%).

ТАБЛИЦА 3 . Пропорции смеси CLLWAC-BPP

2.3 Методы испытаний

Испытание на осадку было проведено в соответствии с BS EN: 12350 — Часть 2: 2009 для определения удобоукладываемости дробленого фибробетона с легким заполнителем LECA (CLLWAFRC) с различной объемной долей. (0, 0,15, 0,3 и 0,45%). На все поверхности форм перед отливкой наносили масло. Формы, заполненные осадками, встряхивали на встряхивающем столе для обеспечения однородности смеси. Образцы бетона извлекали из формы через 24 +/- 4 часа после укладки. Все извлеченные из формы образцы были полностью погружены в воду комнатной температуры в резервуаре для отверждения до тех пор, пока они не достигли желаемого возраста испытаний.

Машина для испытаний на сжатие с нагрузкой 3000 кН была изготовлена ​​компанией Unit Test Scientific Sdn. Bhd. Была установлена ​​постоянная скорость нагрузки 3,0 кН/с в соответствии с BS EN 12390 — часть 3 (2009 г.). Та же машина использовалась для испытания на растяжение при раскалывании со скоростью нагрузки 1,5 кН/с в соответствии с BS EN 12390 — часть 6 (2009 г.). Для каждого образца смеси отливали кубики размерами 100 мм × 100 мм × 100 мм для испытания на прочность при сжатии через 7 и 28 дней. Прочность на отрыв образцов смеси на 7 и 28 сутки исследовали, отливая их в цилиндры диаметром 100 мм и длиной 200 мм. Кроме того, три призмы (длина: 500 мм, ширина: 100 мм, глубина: 100 мм) используются для определения поведения прочности на изгиб на 7 и 28 день.

3 Результаты и обсуждение

3.1 Свойства свежего бетона (удобоукладываемость)

Удобоукладываемость CLLWAC с различным процентным содержанием полипропиленового волокна (BPP) представлена ​​нормальным значением осадки, как показано на Рисунке 3.

РИСУНОК 3 . Соотношение свежей плотности, затвердевшей плотности и осадки с различным процентным содержанием волокна BPP.

Добавление полипропиленового волокна в CLLWAC отрицательно сказывается на обрабатываемости. Значения осадки заметно снижаются с увеличением % волокна BPP. Падение снижается постепенно на 4,6, 13,6 и 27,3% при включении 0,15, 0,30 и 0,45% волокна BPP соответственно. Точно так же для поддержания определенной обрабатываемости требуется больше воды для смазки в случае более высокого процентного содержания волокна. Суперпластификатор также можно использовать для компенсации отрицательного влияния волокна на удобоукладываемость.

Добавление фибры снижает удобоукладываемость бетона таким образом, что связывает и удерживает цементную матрицу, образуя сетчатую структуру в бетоне. Таким образом, эта структура способствует когезии и адгезии между матрицами. По мере увеличения содержания волокон увеличивается площадь поверхности цементного теста, что способствует большему внутреннему трению и требованиям к выполнению работы. Следовательно, вязкость смеси увеличивается, а самотековое течение затрудняется. Согласно Yew et al., 2015, хорошо известно, что включение волокон напрямую влияет на удобоукладываемость и текучесть простого бетона. Однако включение CLLWAC волокна BPP от 0 до 0,45% позволило достичь высокой обрабатываемости со значением осадки от 140 до 200 мм.

3.2 Плотность

Плотность после извлечения из формы (DD) и плотность после сушки в печи (ODD) были измерены для всех смесей, как показано в Таблице 4. DD рассчитывается по весу образцов, измеренному после извлечения из формы; в то время как ODD рассчитывается по весу образцов, измеренному после сушки в печи в течение 24 ч. Все образцы в этом исследовании были отнесены к DD и ODD в диапазоне 1965–1995 кг/м 90 281 3 90 282 и 1908–1984 кг/м 90 281 3 90 282 соответственно. В результате достигнута цель получения OPSLWC с ODD менее 2000 кг/м 9 .0281 3 . Образцы также соответствовали требованиям для конструкционного применения в качестве конструкционного легкого бетона (SLWC), определяемого как бетон с ODD не более 2000 кг/м ³ (Newman and Owens, 2003).

ТАБЛИЦА 4 . Свежие и закаленные свойства CLLWAC с различной объемной долей волокна BPP.

ниже. В целом наблюдается небольшой прирост всех плотностей по мере увеличения объемной доли волокна BPP. Это может быть связано с теорией плотности упаковки, согласно которой волокна BPP удерживают цементную матрицу близко друг к другу, вызывая эффект упаковки. Таким образом, добавление волокнистого материала, занимаемого в единице объема, увеличивает общую плотность. Как правило, плотность увеличивается по мере увеличения включения волокна. Из предыдущего исследования Bagherzadeh et al. (2012) сообщили об аналогичном результате.

3.3 Прочность на сжатие

3.3.1 Непрерывное отверждение во влажной среде

Прочность на сжатие каждой смеси через 1, 7 и 28 дней, как показано в Таблице 5. Прочность на сжатие через 28 дней всех смесей находилась в диапазоне 28 –37 МПа, что соответствует требованиям к конструкционному легкому бетону (SLWC) (Ю и др., 2020). Включение волокон BPP повысило прочность на сжатие на 5,7–27,6% через 7 дней и на 2,5–31,0% через 28 дней. Это явление может быть связано с эффектом перемычки волокон BPP. С точки зрения геометрии волокно BPP является более жестким и более эффективным в сдерживании крупных трещин. Соединительный мостик между волокнами и цементной матрицей может предотвратить растрескивание, вызванное боковым растяжением, вызванным сжимающей нагрузкой (Yap et al., 2017 и Shafigh et al., 2011). Этот процесс объясняется способностью волокна BPP останавливать трещины или эффектом перекрытия в бетоне (Yew et al. , 2021). На рисунке 4 показан тип разрушения кубических образцов со стороной 100 мм из простого бетона и CLLWAC-BPP0,45% соответственно.

ТАБЛИЦА 5 . Прочность на сжатие каждой смеси в разном возрасте.

РИСУНОК 4 . Схема разрыва CLLWAC-BPP0% (слева) и CLLWAC-BPP0,45% (справа) .

3.4 Прочность на растяжение при расщеплении

На рисунке 5 представлена ​​прочность на растяжение при расщеплении CLLWAC с различными объемными процентами добавления волокна BPP в возрасте отверждения 7 и 28 дней.

РИСУНОК 5 . Прочность на разрыв при расщеплении CLLWAC с различным процентным содержанием объемной доли волокна BPP через 7 и 28 дней.

underТенденция повышения прочности на разрыв при расщеплении очевидна, что представляет собой увеличение прочности при увеличении процентного содержания волокна BPP, как показано на рисунке 5. Прочность на растяжение при раскалывании растет экспоненциально с увеличением процентного содержания волокна до пика 2,86 МПа через 7 дней. возраст отверждения и 3,12 МПа через 28 дней отверждения. Прочность на растяжение при раскалывании развивается медленнее, чем прочность на сжатие в течение всего периода отверждения. Процентные улучшения: 5,69, 5,63, 4,93 и 9.0,25% с процентным содержанием клетчатки 0, 0,15, 0,30 и 0,45% соответственно.

Добавление волокна BPP значительно влияет на режим и механизм разрыва бетонного цилиндра. Это явление может быть связано с остановкой трещин волокнами BPP, поэтому бетон может подвергаться очень большим деформациям до полного неконтролируемого разрушения. Можно заметить, что CLLWAC без армирования волокном имеет тенденцию разрываться таким образом, что при разрушении он разделяется сразу на две половины, в то время как CLLWAC, армированный волокном, растрескивается только вдоль продольной части бетонного цилиндра. Можно заметить, что CLLWAC-BPP0,45% склонен к отказу в более пластичном режиме. Это особенно верно, когда фибра продлевает способность бетона выдерживать нагрузку и выдерживать большие деформации без разрушения на куски. Аналогичное поведение было зарегистрировано для легкого бетона OPS с волокнами полипропилена и ПВХ (Yew et al., 2015; Yew et al., 2016; Loh et al., 2021). Характер отказов CLLWAC-BPP0% и CLLWAC-BPP0,45% показан на рис. 6.9.0025

РИСУНОК 6 . Режим разрыва между CLLWAC-BPP0% (слева) и CLLWAC-BPP0,45% (справа) .

3.5 Модуль упругости

Согласно исследованию, все образцы до разрыва нагружаются в двух точках. На рисунке 7 показаны результаты MOR CLLWAC с различными объемными долями волокна BPP в возрасте отверждения 7 и 28 дней.

РИСУНОК 7 . Модуль разрыва CLLWAC с разным процентным содержанием волокна BPP в возрасте отверждения 7 и 28 дней.

На основании рисунка 7 можно заявить, что MOR увеличивается пропорционально увеличению объемной доли волокна SPP. MOR варьировался от минимального 2,53 МПа до максимального 3,53 МПа через 7 дней и от 2,70 МПа до 3,91 МПа через 28 дней. Изменения MOR в процентах от CLLWAC-BPP0% составляют 39,40% через 7 дней и 45,01% через 28 дней. Таким образом, CLLWAC-BPP0,45% показал самый высокий MOR, аналогичный в случае прочности на сжатие и прочности на растяжение при расщеплении. На Рисунке 7 показаны режимы разрушения простого CLLWAC и CLLWAC, армированного волокном. Было снято несколько видов для изучения их вариаций в характере растрескивания при разрушении изгиба.

При сравнении рисунка 8 основное заметное отличие заключается в том, как трещина распространяется через призму 100 мм × 100 мм × 500 мм при изгибе. Когда бетон подвергается изгибу, поведение при растяжении склонно определять его прочность, поскольку бетон является хрупким и слабым при растяжении. Из рисунка 8 видно, что присутствие волокна препятствует распространению трещины (внизу). Однако трещина быстро распространяется параллельно приложенной нагрузке, разделяя призму на части в случае без волокна. Внезапное разрушение обычно происходило в случае бетона с легким заполнителем с более низкой прочностью на растяжение, особенно при изгибе.

РИСУНОК 8 . Схема разрыва между CLLWAC-BPP0% (вверху) и CLLWAC-BPP0,45% (внизу) .

Наличие волокон в бетоне интегрирует цементные матрицы, чтобы свести к минимуму распространение трещин. По мере постепенного приложения нагрузки начинается развитие трещин, волокна приспосабливаются к поверхностям трещин и контролируют ширину или раскрытие трещин. Волокна обеспечивают эффект моста, вытесняя мелкие трещины с образованием связующего моста, удерживающего отверстия. Растяжение волокон позволяет распределить напряжение и способствует дополнительному механизму поглощения энергии. Эти механизмы задерживают разрушение, в то же время допуская большую деформацию. Таким образом, можно сделать вывод об увеличении прочности бетона на растяжение.

Помимо объемной доли, геометрии и соотношения размеров, распределение и ориентация волокон в цементной матрице также влияет на прочность бетона на растяжение. Состояние дисперсии волокна является случайным из-за влияния агрегатов и самой силы тяжести волокна, однако гомогенное распределение обычно может быть обеспечено при более высоком содержании волокна. Ориентация волокна перпендикулярно приложенной нагрузке приводит к более высокой прочности на растяжение. В противном случае параллельные волокна снижают прочность на растяжение, поскольку параллельное расположение увеличивает слабую межфазную переходную зону между волокнами и цементным тестом (Jin, 2016).

4 Заключение

На основании экспериментальных результатов этого исследования включение волокна BPP в CLLWAC оказало положительное влияние на механические свойства. Это помогает остановить распространение трещин за счет эффекта перекрытия, обеспечивает передачу напряжения, способствует дополнительным механизмам поглощения энергии и, следовательно, допускает большую деформацию. Таким образом, можно сделать следующие выводы:

1) Включение полипропиленового (BPP) волокна barchip оказывает незначительное влияние на плотность. Наблюдается небольшое увеличение плотности по мере увеличения процентного содержания волокна BPP.

2) Включение волокна BPP в CLLWAC снизило удобоукладываемость, где скорость осадки увеличивалась по мере увеличения содержания волокна.

3) Включение волокна BPP в CLLWAC положительно сказалось на механических свойствах. Это помогает остановить распространение трещин за счет эффекта перекрытия, обеспечивает передачу напряжения, способствует дополнительным механизмам поглощения энергии и, следовательно, допускает большую деформацию.

4) Развитие прочности на растяжение при раскалывании ускоряется по мере увеличения объемной доли волокна BPP в CLLWAC. Прочность на растяжение при расщеплении увеличивалась экспоненциально, достигая 2,86 и 3,16 МПа соответственно через 7 и 28 дней для волокна с 0,45% BPP.

5) Чем выше процент волокна BPP в CLLWAC, тем выше MOR. При максимальном содержании волокна BPP 0,45% прирост MOR на 7 и 28 день достигает 39,4 и 45,0% соответственно.

Заявление о доступности данных

Необработанные данные, подтверждающие заключение этой статьи, будут предоставлены авторами без неоправданных оговорок.

Вклад авторов

«Концептуализация, MKY и MCY; методология, YL и FL; программное обеспечение, JB и SH; проверка, JB, MKY, MCY и YL; формальный анализ, SH и FL; расследование, MKY и JB; ресурсы, MKY и MCY; обработка данных, MKY; написание — подготовка первоначального проекта, MKY и MCY; написание — обзор и редактирование, MKY, MCY и JB; визуализация, FL, YL и SH; авторский надзор, МКУ и МКУ; администрирование проекта, MKY и MCY; приобретение финансирования, MKY Все авторы прочитали и согласились с опубликованной версией рукописи.

Конфликт интересов

Авторы заявляют, что исследование проводилось в отсутствие каких-либо коммерческих или финансовых отношений, которые могли бы быть истолкованы как потенциальный конфликт интересов.

Примечание издателя

Все претензии, изложенные в этой статье, принадлежат исключительно авторам и не обязательно представляют претензии их дочерних организаций или издателя, редакторов и рецензентов. Любой продукт, который может быть оценен в этой статье, или претензии, которые могут быть сделаны его производителем, не гарантируются и не поддерживаются издателем.

Благодарности

Авторы выражают благодарность за финансовую поддержку Университета Тунку Абдул Рахман в рамках Исследовательского фонда Университета Тунку Абдул Рахман (UTARRF).

Ссылки

Багерзаде Р., Пакраван Х. Р., Садеги А. Х., Латифи М. и Мерати А. А. (2012). Исследование по добавлению полипропиленовых волокон для армирования легких цементных композитов (LWC). J. Ткани из инженерных волокон 7 (4), 13–21. дои: 10.1177/155892501200700410

Полнотекстовая перекрестная ссылка | Google Scholar

Богас, Дж. А., де Брито, Дж., и Фигейредо, Дж. М. (2015). Механические характеристики бетона, изготовленного из переработанного легкого керамзитобетона. Дж. Чистый. Произв. 89, 187–195. doi:10.1016/j.jclepro.2014.11.015

Полный текст CrossRef | Google Scholar

BS EN 12390 (2009). Часть 3, испытание затвердевшего бетона – прочность на сжатие образцов для испытаний . Великобритания: Британский институт стандартов.

Google Scholar

Flatt, R.J., Roussel, N., and Cheeseman, C.R. (2012). Бетон: экологический материал, который нуждается в улучшении. Дж. Евро. Керам. соц. 32 (11), 2787–2798. doi:10.1016/j.jeurceramsoc.2011.11.012

CrossRef Полный текст | Google Scholar

General Kinematics Corporation (2016). 10 лучших стран мира по переработке отходов. [онлайн] Доступно по адресу: https://www. generalkinematics.com/blog/top-10-recycling-countries-around-world/ (по состоянию на 3 мая 2018 г.).

Google Scholar

Хасан М., Саиди Т. и Афифуддин М. (2021). Механические свойства и гигроскопичность легкого бетона с использованием легкого заполнителя из диатомита. Строительный строительный материал. 277, 122324. doi:10.1016/j.conbuildmat.2021.122324

CrossRef Полный текст | Google Scholar

Джин, Б. (2016). Исследование механических свойств и микроструктуры высокопрочного полипропиленового фибробетона с легким заполнителем. Строительные строительные материалы. 118, 27–35.

Google Scholar

Каноджиа А. и Джейн С. К. (2017). Использование скорлупы кокосового ореха в качестве крупного заполнителя в бетоне. Строительный строительный материал. 140, 150–156. doi:10.1016/j.conbuildmat.2017.02.066

Полный текст CrossRef | Google Scholar

Косматка С. Х., Керхофф Б. и Панарез В. К. (2002). Разработка и контроль бетонных смесей . 14-е изд. США: Портленд Джем Ассоти.

Google Scholar

Ло, Л. Т., Ю, М. К., Ю, М. К., Бех, Дж. Х., Ли, Ф. В., Лим, С. К., и др. (2021). Механические и термические свойства легкого бетона из синтетического полипропилена, армированного волокном из возобновляемых источников масличной пальмы. Materials 14 (9), 2337. doi:10.3390/ma14092337

PubMed Abstract | Полный текст перекрестной ссылки | Google Scholar

Ньюман Дж. и Оуэнс П. (2003). «Свойства легкого бетона», в Advanced Concrete Technology. Процессы . Редакторы Дж. Ньюман и Б. Чу (Оксфорд: Баттерворт — Хайнеманн), 3–29. doi:10.1016/b978-075065686-3/50288-3

CrossRef Full Text | Google Scholar

Полат Р., Демирбога Р., Каракоч М.Б. и Туркмен И. (2010). Влияние легкого заполнителя на физико-механические свойства бетона, подвергающегося воздействию циклов замораживания-оттаивания. Холодные регионы Науч. Тех. 60, 51–56. doi:10.1016/j.coldregions.2009.08.010

Полный текст CrossRef | Академия Google

Шафиг П. , Махмуд Х. и Джумаат М. З. (2011). Влияние стальной фибры на механические свойства легкого бетона из скорлупы масличной пальмы. Матер. Дес. 32, 3926–3932. doi:10.1016/j.matdes.2011.02.055

Полный текст CrossRef | Google Scholar

Яп С.П., Аленгарам У.Дж., Мо К.Х. и Джумаат М.З. (2017). Характеристики пластичности стальных фибробетонных балок из скорлупы масличной пальмы при изгибной нагрузке. евро. Дж. Окружающая среда. Гражданский инж. , 1–13. Дои: 10.1080/19648189.2017.1320234

Полнотекстовая перекрестная ссылка | Google Scholar

Ю М.К., Бин Махмуд Х., Анг Б.К. и Ю М.К. (2015). Влияние низкой объемной доли волокон поливинилового спирта на механические свойства легкого бетона с оболочкой масличной пальмы. Доп. Матер. науч. англ. 2015, 1–11. doi:10.1155/2015/425236

Полный текст CrossRef | Google Scholar

Ю М.К., Бин Махмуд Х., Анг Б.К. и Ю М.К. (2015). Влияние низкой объемной доли волокон поливинилового спирта на механические свойства легкого бетона с оболочкой масличной пальмы. Доп. Матер. науч. англ. 2015, 1–11. doi:10.1155/2015/425236

Полный текст CrossRef | Google Scholar

Ю М. К., Махмуд Х. Б., Шафиг П., Анг Б. К. и Ю М. К. (2016). Влияние полипропиленовых витых пучковых волокон на механические свойства высокопрочного легкого бетона из скорлупы масличной пальмы. Матер. Структура 49 (4), 1221–1233. doi:10.1617/s11527-015-0572-z

CrossRef Full Text | Google Scholar

Ю, М.К., Ю, М.К., Бех, Дж.Х., Со, Л.Х., Ли, Ф.В., и Нг, Т.К. (2020). Текст научной работы на тему «Влияние высокоэффективного полипропиленового волокна и термообработанной оболочки твердой пальмы на прочностные свойства легкого бетона» Евро. Дж. Окружающая среда. Гражданский инж. , 1–20. doi:10.1080/19648189.2018.1509022

CrossRef Полный текст | Google Scholar

Ю, М. К., Ю, М. К., Бех, Дж. Х., Со, Л. Х., и Лим, С. К. (2021). Влияние предварительно обработанной оболочки на твердую оболочку и оболочку из тенера на высокопрочный легкий бетон.
