Карниз крыши, его виды и назначение, а также особенности расчета и монтажа

С монтажом кровельного покрытия обустройство крыши не заканчивается. Теперь нужно позаботиться об эстетичном виде кровли и, главное, усилить её защитные функции. А это задача карнизов. Именно поэтому их нужно установить и подшить. Какие бывают карнизы, какова их роль и как оформить карниз самостоятельно, поговорим в этой статье.

Карниз крыши и его назначение

Карниз крыши — часть кровли, которая выступает за вертикальные ограждающие конструкции дома и защищает их от атмосферных осадков. Помимо этого, карнизы обеспечивают естественную вентиляцию подкровельного пространства, предотвращают скопление конденсата, образование грибка, плесени и намокание утеплителя.

Хорошо обустроенные кровельные карнизы надёжно защищают основные конструкции дома от влаги

Таким образом, роль этих небольших элементов крыши очень значима. Они служат гарантией долголетия стропильной системы и укрывного материала, а также комфортного микроклимата в доме. А умелое оформление их красивыми материалами придаёт завершённый привлекательный облик всей постройке.

Оформление кровельных свесов в гармонии с экстерьером дома даёт очень красивый результат — дом смотрится нарядно и живописно

Практически любая кровля независимо от её конфигурации имеет карнизы. Исключением могут быть лишь крыши с оборудованными на них парапетами или конструкции суперстильного дизайна, такие как крыши-навесы.

На крышах в виде навесов кровельные свесы не оборудуют, потому что такая конструкция сама призвана защищать постройку от намокания

Видео: как должен выглядеть карнизный свес

Виды карнизов крыши

Строительство домов имеет вековую историю. При этом во все времена каждый застройщик не только отдавал дань модным тенденциям той или иной эпохи, но и стремился выделить своё жильё из общей массы, придать ему индивидуальность и улучшить эксплуатационные характеристики.

Поэтому разновидностей кровельных карнизов по способу их оформления много, но по конструкции только две — карнизные (горизонтальные) и фронтонные. Они отличаются между собой технологией обустройства: горизонтальные (стеновые) свесы формируются нижней частью скатов на основе стропил, а фронтонные карнизы — боковой (наклонной) частью скатов на базе открытых торцов обрешётки.

По методу обустройства кровельные свесы бывают стеновыми (карнизы) и фронтонными

При этом оба вида бывают:

  • подшитыми или не подшитыми;
  • укороченными или коробчатыми.

    Подшитые любым способом свесы придают кровле красивый законченный вид

Сюда можно добавить ещё один вариант оформления — смешанные карнизы — когда большая по площади кровля имеет разное устройство в разных местах. Например, простая двускатная форма плюс вальмовая (полувальмовая) плюс куполообразная, где и делают укорочённые свесы. Иногда узкие свесы устраивают над слуховыми окнами в мансардных конструкциях.

На сложных по форме крышах нередко обустраивают смешанные карнизы, используя в некоторых местах укороченные свесы в качестве декоративных элементов

Укороченные карнизы по всей кровле делают крайне редко. Их больше используют как элемент дизайна, поскольку такая конфигурация хороша для строителей, но не выполняет в полном объёме свои защитные функции. А именно: не оберегает (или мало оберегает) стены здания, цоколь и фундамент от влаги.

Карнизы с укороченными свесами смотрятся стильно, однако они в полной мере не защищают конструкцию дома от дождя, ветра и снега

Что же касается остальных видов, то подшитые карнизы универсальны для любой кровельной конструкции, так же как и коробчатые.

Подшитые карнизы придают дому ухоженный и изысканный вид и подходят под любые конструкции кровель

А вот неподшитые свесы идеальны для грубых широких кровель шале или конструкций, выполненных в средневековом стиле «Тюдор». Другой вариант — в современные модерновые крыши, в которых стропильная система не просто выносится за пределы дома, а красиво обработанная буквально выставляется напоказ.

Неподшитые карнизы устраивают на широких грубых кровлях, когда стропильная система служит ещё и украшающей деталью дома

Стеновые свесы всегда являются основой для крепления отливов.

Основные типы кровельных свесов по методу обустройства

Некачественно сделанные кровельные свесы сведут к нулю все старания по обустройству крыши. Чтобы затраты на дорогие кровельные материалы оправдались, необходимо знать, как правильно установить и обработать карнизы.

Стеновые (карнизные) свесы
  1. Карнизный свес, устроенный заподлицо. То есть стропильные ноги не выведены за границу стен. В этом случае монтируют сливную доску по краям стропил. Она служит для крепления водосточных желобов и отвода воды с кровли. Такое устройство крыши позволяет сэкономить на возведении стропильной системы — меньше потребуется пиломатериалов. Однако стены остаются незащищёнными, поэтому придётся позаботиться об очень хорошей вентиляции крыши и облицовке фасада.

    Установка карнизных свесов заподлицо подчёркивает строгие и чёткие пропорции дома, но требует хорошей вентиляции подкровельного пространства и качественной облицовки фасада

  2. Горизонтальный свес открытого типа — облегчённая технология и часто применяемая — стропильные ноги выходят равномерно за все стены. Водосточная система монтируется на боковые части стропил или к их верхним кромкам.

    Горизонтальные кровельные свесы открытого типа используются в основном на размашистых крышах с небольшим уклоном, при этом элементы стропильной системы, которые остаются открытыми, нуждаются в качественной обработке антисептиками и красивом оформлении

  3. Кровельный карниз закрытого типа — обшитое расстояние между стенами и выступающими за них стропильными ногами. Устройство напоминает короб с пустым треугольным пространством внутри. Закрытые карнизы смотрятся аккуратно и эстетично, а подобранная гармонично или контрастно фасаду обшивка придаёт всему строению особый шарм.

    Стеновые свесы закрытого типа используют чаще всего, поскольку они скрывают все элементы стропильной системы и таким образом хорошо защищают их

Фронтонные свесы

Фронтонные свесы не участвуют в проветривании подкровельного пространства. Однако для них актуально обеспечение надёжной защиты от проникновения влаги и задувания ветра через доски обрешётки. Фронтонные свесы могут быть выступающими или сделанными заподлицо, но обязательно должны хорошо герметизироваться.

Пример крыши дома с широкими фронтонными свесами, которые надёжно защищают фасад и цоколь от чрезмерной атмосферной влаги

Способы монтажа фронтонных свесов определяются весом кровли:

  1. Основой свесов являются лишь доски обрешётки. Это самый распространённый, но слабый вариант.
  2. Основу для крепления составляет мауэрлат, коньковый брус и прогоны, выступающие из стен на величину свесов. Такая конструкция жёстче и считается лучшей для обустройства свесов.
Видео: как сделать большой фронтонный свес

Размер карниза крыши

Непрофессиональным застройщикам тяжело определить нужный размер карнизов, если заранее не был составлен план дома. Слишком маленький выступ приведёт к намоканию стен и фундамента, поскольку вода будет скапливаться возле дома.

Тогда, казалось бы, чем шире карниз, тем суше стены. Но и здесь свои нюансы — чем больше свес, тем больше парусность, поэтому ураганные ветра могут подорвать кровлю. Следовательно, нужно искать золотую середину — оптимальный размер карнизных свесов для конкретной постройки.

Хорошие карнизные свесы — это, по сути, продолжение кровли. Поэтому изготавливают их с учётом тех же параметров, что и при обустройстве крыши — принимают во внимание климат местности, ветровые и снеговые нагрузки, конструкцию крыши и дом

Карнизный свес кровли: инструкция по монтажу

Строительство крыши состоит из нескольких этапов, каждый из которых по-своему важен. Все они оказывают большое влияние на долговечность и эффективность эксплуатации строения. Рассмотрим устройство карнизного свеса, являющегося обязательным элементом большинства стропильных систем.

Карнизный свес – часть ската, которая выступает за пределы фасадных стен здания и предназначена отводить влагу от коробки и улучшать внешний вид. Минимальная величина свеса 50–60 см, но эти значения могут изменяться в широких пределах с учетом строительных традиций в данной местности. К примеру, некоторые проекты домов в Финляндии используют карнизный свес в качестве навеса для веранды, а это довольно большая конструкция, требующая высокой квалификации строителей.

Карнизный свес кровли

Содержание статьи

Виды карнизных свесов

Финишное оформление свесов зависит только от желания застройщика. На функциональность оно никакого влияния не оказывает, но лишь в том случае, когда строго выполняются все рекомендации строительных норм и правил.

Таблица. Типы конструкций карнизного свеса

Вид свесаКраткое описание

Открытый

Самое простое оформление, чаще всего применяется на неутепленных крышах. Стропильные ноги не обшиваются, используется только карнизная доска или металлическая планка для защиты торцов от попадания влаги. На кобылках делается сплошная обрешетка. Такой вариант рекомендуется применять на крышах с мягкой кровлей или плоских конструкциях.

Закрытый

Более сложный и красивый свес, полностью защищает подкровельное пространство от проникновения влаги, птиц и больших насекомых. В настоящее время применяется не только как конструктивный, но и как декоративный элемент, может служить основанием для монтажа осветительных приборов.

Перед окончательным выбором нужно проконсультироваться с профессионалами, при этом следует принимать во внимание внешний вид и необходимость обеспечения рекомендованных условий эксплуатации крыши.

Цены на различные виды строительных досок

Доски строительные

Материалы для подшивки

Финишная отделка карнизных свесов выполняется различными строительными материалами, среди которых есть как бюджетные, так и эксклюзивные варианты. При выборе рекомендуется учитывать стиль здания и рядом расположенных строений.

  1. Сайдинг. Наиболее популярный в настоящее время материал. Главное достоинство – низкая цена и простота монтажа. Пластиковые панели легко режутся, при необходимости их можно немного сгибать. Промышленность предлагает покупателям специальные панели для подшивки, это так называемый сайдинг для карнизов. Его отличие от обыкновенного – наличие перфорированных вентиляционных отверстий. Сайдинг можно приобрести различных размеров и цветовых решений.

    Сайдинг для карнизов отличается наличием перфорации

  2. Натуральные доски. Второй по известности материал, рекомендуется применять на традиционных деревянных постройках. Доски в обязательном порядке должны пропитываться эффективными антисептиками и покрываться устойчивыми лаками или красками для наружных работ. Для подшивки можно использовать вагонку, обыкновенную обрезную доску или специальную подшивную доску. Технология не представляет трудностей даже для неопытных строителей. Но во время работ всегда следует помнить о естественной вентиляции и оставлять продух для обеспечения движения воздушных потоков.

    Натуральная вагонка — отличный вариант для подшивки карниза

  3. Оцинкованная сталь. Довольно неплохой материал для оформления свесов, при условии, что стальные листы покрыты декоративными полимерными красками. Металлические панели можно приобретать в магазине готовыми или изготавливать самостоятельно из кровельных профлистов.

    Оцинкованная сталь тоже применяется для подшивки свесов, но встречается такой вариант нечасто

  4. Медь. Используется очень редко, по большей части на культовых и исторических зданиях. Но есть варианты установки такой обшивки и на престижных загородных коттеджах.

    Медная подшивка карниза смотрится очень эффектно и дорого

Цены на сайдинг

Сайдинг

Как правильно делать карнизный свес

Довольно часто концы стропил незначительно выступают за пределы несущих стен и карнизный свес получается слишком узким. В таких случаях стропила удлиняют с помощью досок сечением 100 на 50 мм. Называются эти элементы кобылками.

Удлинение стропил кобылками

Калькулятор расчета удлинения стропил для карнизного свеса

Перейти к расчётам

Для примера мы рассмотрим самый сложный вариант – крыша утеплена минеральной ватой и требует эффективной вентиляции для удаления конденсата. Для создания пароизоляционного слоя применяется пленка на основе этилен-бутилакрелата с двумя парозадерживающими слоями полипропилена и сополимера.

Шаг 1. Закрепите мембрану с внутренней стороны чердачного помещения. Пленки вначале фиксируются степлером, в дальнейшем будут использоваться технологии в зависимости от метода обшивки стен мансардных помещений. Стыки плотно приклеиваются, выходы дымоходов и вентиляционных труб дополнительно герметизируются. Внутренняя пароизоляция не может переходить на карнизный свес, она фиксируется либо к стенам, либо к кровельному перекрытию.

С внутренней стороны стропил крепят защитную мембрану

Шаг 2. Установите опорную доску между стропильными ногами. Она должна быть в одной плоскости с фасадными стенами, ширина элемента отвечает шагу стропильных ног, а он учитывает размеры утеплительных материалов. За счет такого соответствия размеров минвату нет необходимости разрезать для подгонки по ширине ниш, работы намного облегчаются и ускоряются, качество утепления значительно увеличивается. Опорные доски прикручиваются к стропильным ногам саморезами или прибиваются гвоздями, нужно по два крепежных элемента на каждую сторону.

Устанавливают опорные доски между стропилинами

Шаг 3. Подготовьте ровное основание для укладки ветрозащитной и гидрозащитной мембраны, уменьшите высоту стропил на длину холодного свеса. Делается это в несколько этапов.

  1. Сделайте пропилы на стропильной ноге свеса. Глубина пропилов должна быть такой, чтобы плоскость прибиваемых в дальнейшем к ним досок располагалась на одном уровне с целыми стропильными ногами.
  2. Стамеской или долотом аккуратно уберите лишние куски, выровняйте поверхность стропилин. Делать ее идеально ровной нет надобности, эти места все равно закрываются досками. Обращайте внимание, чтобы их поверхность располагалась на одном уровне или немного ниже стропильных ног.

Делают срезы на концах стропил

Некоторые неопытные застройщики не уделяют внимания уровню расположения досок на свесах и прибывают их прямо к стропильным ногам. В таком положении они располагаются выше плоскости, мембрана в этом месте загибается вверх. Конденсат не может беспрепятственно удаляться, в месте примыкания постоянно скапливается большое количество воды. Такие условия эксплуатации стропильной системы оказывают крайне негативное влияние на долговечность деревянных конструкций.

Практический совет. Карнизный свес утеплять не нужно, утепление должно заканчиваться на опорной доске. А она устанавливается напротив мауэрлата или фасадной стены.

Шаг 4. Оформите карнизный свес обрезными досками. Они прибиваются к подготовленным участкам стропильных ног. Во время работы проверяйте положение, если доски выступают над плоскостью ног, то ниши следует углубить. Еще раз напоминаем, что конденсат не должен длительное время быть на мембране, это очень важно. Со временем вода начет протекать, стропильная система намокнет.

Прикручивают доски к стропилам

Доски можно прикручивать саморезами, но намного быстрее и легче фиксировать их гладкими гвоздями. Нагрузка на этот элемент ничтожная, любые метизы гарантируют достаточную прочность фиксации.

Шаг 5. Прикрутите на место лобовую (карнизную) доску. Ее нужно крепить к торцам стропильных ног. Во время монтажа стропильной системы торцы ног выравниваются по веревке и располагаются строго в одной плоскости. Если обнаружились несоответствия по длине, то между доской и ногами можно подкладывать деревянные подставки. Только надо следить, чтобы они были сухими и имели достаточные размеры. В противном случае слишком маленькие подставки могут трескаться при забивании гвоздей, а сырые усыхать – появляются нежелательные щели.

Устанавливают лобовую доску

Шаг 6. Прибейте капельник. Он выполняет две задачи: отводит воду за пределы стен и удерживает нижний край гидрозащитной мембраны. Капельник изготавливается из листовой оцинкованной стали, толщина 0,45 мм, верхние поверхности имеют полимерное покрытие. Нахлест элементов примерно пять сантиметров, направление стыков не имеет значения.

Сверху прикручивают капельник

Шаг 7. Приступайте к укладке гидроизоляционной ветрозащитной мембраны. В зависимости от типа материала она может укладываться непосредственно на утеплитель или необходимо оставлять зазор для облегчения испарения влаги. Работы ведутся снизу вверх к коньку, нахлест примерно 10 см, места соприкосновения желательно проклеивать. Некоторые мембраны имеют специальные полосы с клеящими составами, с них снимается защитная бумага и все готово к проклейке.

Укладывают защитную мембрану

Для крепления мембраны к капельнику следует применять специальную ленту. Профессионалы рекомендуют пользоваться материалами на основе бутил-каучука, он длительное время сохраняет первоначальные параметры адгезии и гарантирует надежное сцепление. Мембрана фиксируется в следующей последовательности.

  1. Очистите капельник от пыли, его поверхность должна быть чистой, сухой и

Карнизная планка для кровли: характеристики, монтаж

Комплектация современных кровельных материалов включает специальные доборные элементы, каждый из которых выполняет свою важную функцию. Одним из таких элементов является карнизная планка для кровли, и без нее не обходится монтаж любого из покрытий скатных крыш.

Карнизная планка для кровли

Содержание статьи

Виды планок для кровельных покрытий

Вне зависимости от типа кровельных материалов, перечень и назначение доборных элементов не изменяется. Они могут отличаться по размерам и цветовым решениям, технологии монтажа и физическим параметрам. Но эти отличия никак не влияют на функциональную принадлежность.

Таблица. Виды доборных элементов для кровли

Наименование элементаКраткое описание и назначение

Ветровая (торцевая) планка

Прибивается по краям скатов, предупреждает подрыв кровельного покрытия сильными боковыми порывами ветра. Дополнительно защищает деревянные конструкции от намокания и улучшает дизайнерский вид крыши. Фиксируется к деревянным элементам стропильной системы (ветровой доске), кровельным материалам или обрешетке.

Карнизная планка

Металлический элемент удлиненной формы, согнутый под углом примерно 90°. При необходимости угол наклона легко регулируется. Одна плоскость планки фиксируется к стропильной системе, а вторая отводит воду в желоб. Способ монтажа зависит от типа крыши. Нахлест примерно 5 см, направление перекрытий значения не имеет. Планка не только отводит конденсат из-под подкровельного пространства, но и защищает стропильные ноги от намокания во время дождя.

Коньковая планка

Закрывает открытое коньковое пространство на металлических кровлях. Обеспечивает эффективную естественную вентиляцию утеплителя, предупреждает намокание и задувание снегом. Нахлест стыков делается с наветренной стороны. Карнизная планка прикручивается к верхним волнам металлических листов, устанавливается на завершающем этапе монтажа кровли.

Планка примыкания

Герметизирует места выхода на крышу дымоходов, вертикальных кирпичных архитектурных элементов или специальных инженерных коммуникаций. Внешняя поверхность дополнительно герметизируется гибкими защитными пленками или битумными мастиками.

Карнизная планка отличается от всех остальных только местом фиксации и выполняемыми задачами. Что касается материала и технологии изготовления, то никаких отличий нет. Все планки делаются из листовой оцинкованной стали толщиной примерно 0,45 мм, цинкование делается горячим методом. Покрытие сплошное без пропусков и потеков толщиной не менее 20 мкм. Для улучшения внешнего вида и повышения устойчивости к коррозионным процессам поверхности покрываются устойчивыми к УФ-лучам и негативным атмосферным факторам полимерными красителями.

Карнизная планка и капельник: отличия

Крепление планки своими руками

Карнизная планка фиксируется саморезами или специальными гвоздиками с большими шляпками к карнизной доске. Доска прибивается во время изготовления стропильной системы, ее ширина должна быть на несколько сантиметров больше ширины элемента.

Для крепления карнизной планки используют гвозди с широкими шляпками и антикоррозийным покрытием

Практический совет. Несмотря на то, что металлический элемент защищает доски от намокания, опытные строители настоятельно рекомендуют пропитать древесину антисептиками или окрасить.

Особое внимание нужно уделять торцам, здесь дерево впитывает максимальное количество влаги. Почему? Во время высыхания влага удаляется как из клеток древесины, так и из межклеточного пространства. Большая часть воды накапливается в клетках, это надо для обеспечения их жизнедеятельности. После высыхания клеточная оболочка становится непроницаемой для воды и совсем не впитывает влагу. Основная жидкость в доски попадает через торцы, в этих местах располагаются открытые каналы межклеточного пространства. А мокрые пиломатериалы под металлическими планками очень быстро гниют, хотя негативные процессы с внешней стороны незаметны. Проблемы можно увидеть только после полного разрушения пиломатериалов, их замена на этой стадии требует много времени и усилий. Карнизные планки установлены на большой высоте, работать там неудобно и опасно.

Торцы стропил нуждаются в повышенной защите от влаги

Шаг 1. Снимите защитную полиэтиленовую пленку. Она приклеивается с лицевой стороны и предохраняет поверхности от царапин во время транспортировки. Некоторые неопытные застройщики не снимают эту пленку. Они надеются, что полиэтилен дополнительно предохраняет металл от коррозионных процессов, но это глубокое заблуждение. Уже через несколько месяцев полиэтиленовая пленка под воздействием солнечных лучей потрескается и начнет отслаиваться. В щелях между ней и металлом длительное время вода не высыхает, а это ускоряет процесс старения защитных покрытий. Кроме того, планка с отслоившейся пленкой выглядит неряшливо и снижает привлекательность новой кровли. Очистить поверхность от нее теперь сложно – пленка рвется в руках, но не отклеивается от поверхности металла.

Удаляют с планки защитную пленку

Шаг 2. Подготовьте саморезы. Рекомендованная длина 25 мм, шляпка должна быть широкой, метизы обязательно из нержавеющих сплавов. Категорически запрещается пользоваться саморезами с потайными головками, они повреждают металлические планки, в этих местах сталь начинает покрываться ржавчиной. Как следствие – на лицевой поверхности появляются очень некрасивые коричневые потеки. Со временем отверстия увеличиваются в диаметре и планки могут отрываться, потребуется их полная замена.

Крепежи должны быть оцинкованные и с большими шляпками

Шаг 3. Для уменьшения зазора в стыке между двумя элементами немного прижмите нижний край с маленьким подгибом. Направление нахлеста стыков для этой планки с функциональной точки зрения значения не имеет, пятисантиметровый нахлест практически полностью исключает попадание капелек косого дождя или морошки. Но с декоративной точки зрения направление нахлеста рекомендуется выбирать. Надо делать все возможное, чтобы кровля на удалении смотрелась максимально красиво. Если у вас оживленная улица, то планки крепите таким способом, чтобы щель нахлеста с этой стороны была незаметной.

Планки крепят внахлест на 3-5 см

Прикрутите элемент к доске, расстояние между метизами примерно 40 см, двухметровая полоса фиксируется 5–6 саморезами. Фиксируйте их в шахматном порядке, не пережимайте, не допускайте появления на поверхности вмятин. Это не только некрасиво, но и непрактично. Если головка самореза вдавливается в поверхность металла, то под шляпкой обязательно повреждаются защитные антикоррозионные покрытия. Шляпка никогда герметично не прилегает к плоскости металла, в щели постоянно попадает вода.

Метизы вкручивают в шахматном порядке

Фиксировать саморезы на большой высоте в неудобном положении довольно сложно. Делайте это в такой последовательности.

  1. Определитесь с примерным местом вкручивания саморезов. Прилагайте усилия, чтобы они размещались симметрично, это оказывает влияние на дизайнерский вид карнизной планки.
  2. Металлическим молотком наживите саморез, вбивайте его до тех пор, пока он не будет прочно удерживаться в заданном положении. Головка должна быть вертикальной.
  3. Возьмите шуруповерт и осторожно вставьте его в прорези на головке. Проверьте правильность положения.
  4. Со средним усилием прижмите инструмент и закрутите саморез до касания его шляпки с металлическим листом. Сильно не перетягивайте.

Саморезы сначала наживляют молотком, а затем вкручивают шуруповертом

Помните, что каждое соскальзывание инструмента со шляпки обязательно оставит глубокие царапины на поверхности карнизной планки. Для заделки таких дефектов рекомендуется заблаговременно покупать специальные карандаши, они заправлены точно такой же полимерной краской, как и окрашеные поверхности элемента. Карандаши можно приобрести одновременно с кровельными материалами.

Технология монтажа карнизной планки

Самостоятельное изготовление карнизной планки

Цены на листы стальные оцинкованные

Лист стальной оцинкованный

Если у вас имеется доступ к простейшему листогибочному станку, то сделать такую планку можно самостоятельно. Металл купите в специализированных строительных магазинах.

Шаг 1. Нарисуйте эскиз планки с указанием всех размеров. Нужно учесть ширину прибиваемой площадки и размеры полотна, направляющего воду в желоб водосливной системы.

Начинают с изготовления эскиза планки

Шаг 2. Отрежьте заготовку соответствующих размеров, они должны суммировать все подгибы элемента. Резак имеется на каждом промышленном станке, работать с ним очень легко и быстро, срез получается идеально ровным. Для соблюдения размеров и параллельности установлена специальная линейка. После нарезания заготовок снимите упоры и резак, подготовьте станок к гибке листов.

Нарезают заготовки нужного размера

Шаг 3. Отметьте места изгибов согласно нарисованному эскизу. Отметки можно ставить как с одной, так и с двух сторон. Станок имеет специальное приспособление, при помощи которого можно делать параллельные сгибы только по одной метке.

На заготовке отмечают линии среза и сгибов

Шаг 4. Вставьте металл в станок, выставьте его по метке. Поднимите стол для придания планке необходимого угла загиба.

Вставляют заготовку в станок и загибают одну сторону

Шаг 5. После загибания каждой кромки меняйте положение листа и доделывайте все оставшиеся контуры.

Меняют положение листа и загибают вторую сторону

Для изготовления одной планки понадобится не более минуты. Станок позволяет изготавливать не только карнизные, но и все остальные планки, входящие в комплект кровельного покрытия. Нет возможности работать на таком станке? Ничего страшного, при желании его можно изготовить самостоятельно.

Как сделать самодельный листогибочный станок

Понадобится болгарка, сварочный аппарат и измерительные инструменты. Станок изготавливается из швеллера №8, уголка с шириной полки 45 мм и полосы шириной 40 мм. Количество металла зависит от планируемой ширины листогиба.

Шаг 1. Аккуратно подровняйте все срезы на торцах. На некоторых металлобазах прокат отрезают газовыми резаками, приходится исправлять результаты их нежелания пользоваться современными станками для отрезания металла.

С помощью болгарки делают аккуратные срезы на торцах уголков

Шаг 2. Положите уголок на швеллер, точно совместите торцы проката. Сделайте на металле метки, при этом нужно отступить 110 мм, на этот размер уголок должен быть короче швеллера – по 55 мм на каждой стороны. Такую же операцию повторите и на втором уголке, болгаркой уберите излишки.

На заготовках делают метки

Важно. Толстый металл довольно трудно резать, всегда соблюдайте требования техники безопасности, устанавливайте правильное вращение диска.

Искры металла должны отлетать в вашу сторону, а не наоборот, никогда не нарушайте это правило. Травмы от болгарки очень опасные и могут стать причиной инвалидности.

Шаг 3. Отметьте место установки петель, вначале сделайте это на швеллере. Петли располагаются по торцам металла. Затем сделайте метки на уголке.

Отмечают места крепления петель

Шаг 4. Положите все отрезки вместе, разместите их в таком положении, в котором они будут работать в собранном виде. Аккуратно перенесите расположение петель на все детали. Несколько раз проверьте точность разметки, после сборки элементов в единый узел исправить допущенные ошибки трудно.

Заготовки складывают вместе и проверяют правильность нанесения меток

Шаг 5. Отрежьте лишние части проката согласно сделанным меткам.

Болгаркой делают вырезы по разметке

Практический совет. Для минимизации негативных последствий неточностей рекомендуется вначале подготавливать лишь одну сторону проката. При обнаружении ошибок есть возможность их учитывать во время изготовления второй стороны.

Сделайте примерку петли, если все размеры совпадают, элементы могут свободно совершать вращательные движения, то такие же операции повторите и с другой стороны заготовок.

Примеряют к заготовкам петли

Шаг 5. Усильте прижимной уголок, для этого приварите к его внутренней части полосу шириной 40 мм. На этот элемент станка могут воздействовать большие нагрузки, все зависит от толщины металла, который вы предполагаете сгибать. Если уголок деформируется, то изготовление планок очень усложнится – не только линия изгиба будет неровной, но и на боковых поверхностях образуются складки. А при больших отклонениях от линейности тонкая сталь может порваться. Таким же методом надо усилить и упорный уголок.

Уголок усиливают стальной полосой

Полоса приваривается под углом 45°, в таком состоянии она удерживает в стабильном положении обе полки уголка.

Шаг 6. Подготовьте петли к креплению. Для этого нужно срезать их рамки, для станка требуется только поворотный узел. Постоянно проверяйте размеры, работайте очень внимательно, не спешите.

Срезают часть петель

Шаг 7. Выставьте швеллер и уголок в одной плоскости, сделайте между ними зазор в 2–3 мм. Он нужен для того, чтобы во время поворота металл свободно двигался, прокат не задевал друг друга. Еще раз убедитесь в правильности положения элементов. Если все в норме, то приварите петли.

После подгонки элементов приваривают петли

Шаг 8. Приварите усиленный упорный уголок к швеллеру, предварительно установите его в рабочее положение.

Сваривают вместе швеллер и уголок

Шаг 9. Отрежьте небольшие кусочки уголка и прикрепите их к торцам упорного уголка, просверлите отверстия. К нижней части широкой площадки швеллера закрепите гайки М10, с их помощью механизм будет фиксироваться к станине.

С помощью отрезков уголка и шпильки делают крепежный механизм для с

устройство и оптимальные размеры, длина и узел по нормам, подшивка

Содержание статьи:

Свес кровли – элемент крыши, выступающий за пределы фронтальной стены, образуя своего рода козырек. Такой карниз защищает фасад от воды и мороза, препятствует попаданию холода в пространство под крышей и служит частью вентиляционной системы.

Устройство и конструктивные особенности свеса кровли

Свес кровли образуется стропильной системой, выходящей за контуры дома

Свешенный наружу фрагмент крыши образует стропильная система, часть которой выходит за пределы стен. Стандартная длина – 0,5-0,7 м. Если по каким-то причинам конструкция крыши этого не позволяет, стропильные ноги удлиняют, устанавливая на них кобылки.

Главная задача свеса – защита подзеркального пространства. Поэтому его размеры и устройство зависят от погодных условий региона и особенностей здания:

  • Дом с мансардой – ширина максимальна, так как края должны защитить вертикальные поверхности фасада.
  • В регионах со слабыми ветрами можно обойтись и вовсе без свеса, например, классическая черепичная крыша предполагает карниз минимальной ширины.
  • Более эстетичное решение для таких же условий – вариант, опирающийся на выступ стены. Свес есть, но сам карниз как бы «завернут» во фронтон.

На конструкцию и величину элемента влияет устройство вентиляции, водостока и стиль здания.

Разновидности свесов

Конструкция зависит от устройства крыши. Для односкатного варианта существует только одно решение – боковой свес. Двускатная или многоскатная крыша предполагает появление фронтона и боковых стен. Появляется фронтальный карниз. На вальмовой крыше, которая включает 4 ската, также возможен только боковой свес.

Фронтальный

Фронтальный свес защищает фасад здания от дождя и снега

Защищает фронтон – завершающую, обычно треугольную часть стены, которая появляется между двумя скатами. Образуется карниз за счет вылета обоих скатов. Ширина карниза – от 40 до 100 см. Различают 2 типа такой конструкции.

Свес крыши может быть образован стропилами. Для этого нужно вывести за границы периметра горизонтальные перекладины и конек. Используют деревянный брус того же сечения, снизу карниз подшивают доской. Такой вариант очень прочен и надежен, так что длина его может достигать 1 м. Для кровли допускается использовать тяжелый материал: керамическую черепицу, шифер.

Более легкая конструкция получается при выносе только обрешетки. Такой карниз не превышает 50–60 см, обшивается легким материалом, наподобие металлочерепицы, ондулина, мягкой черепицы. Фронтальный свес почти всегда относится к закрытым и подшивается досками, вагонкой.

Боковой

Боковой карнизный свес кровли

Выступ ската над стеной здания, размещается по бокам крыши. Длина в пределах 50–70 см. Его размеры обусловлены погодными условиями региона, шириной отмостки, высоты дома.

Длина карниза может превышать указанные параметры, но делать свес уже нерационально. В этом случае он не сможет защищать стены от дождя, а чердак от продувания.

Узел карнизного свеса

Узлы кровли из металлочерепицы и конструкция с подшивкой для формирования технического пространства заметно отличаются. Разделяют конструкцию на 4 основных типа.

Изготовленный вровень

Свес кровли, изготовленный вровень

В этом случае длина стропильных ног не выходит за периметр здания. Но так как карниз все же необходим, производится принудительное удлинение: горизонтально к краю стропильного бруса устанавливают сливную доску. После настила кровли здесь монтируют водосток. В деревянном доме такой свес должен быть не менее 55 см, в кирпичном длина может быть уменьшена до 40 см.

Существенный недостаток решения – отсутствие защиты. Дождь и снег попадает на стены, а ветер свободно проникает в подкровельное пространство.

Открытый

Самый простой вариант: свес образуют стропильные ноги, желобок водостока монтируют на верхнюю кромку кровли. Образованный карниз не подшивается, так что лишних затрат не потребуется. Длина достаточная – 55–65 см, поэтому он хорошо защищает стены, особенно при крутом наклоне ската.

Закрытый

Свес кровли, подшитый профнастилом

Также образован выступом стропил. С внутренней стороны балок проделывают пазы, в них фиксирует обшивку. Конструкция более сложная, так как в этом случае потребуется обустроить вентиляцию. Между карнизом и стеной оставляют вентиляционные щели или же делают в подшивке отверстия и закрепляют в металлопрофиле решетку или перфорированные ламели. В этом случае воздух свободно проходит через щели, а в вентиляционную систему не попадает грязь и вода.

Вентиляция через свес позволяет избавиться от конденсата, появляющегося на верхних этажах и на чердаке здания.

Фронтонный

Никаких ограничений в конструкции нет. По нормам свес кровли может быть подшитым и неподшитым. Но на деле лучше отделать карниз подходящим материалом, чтобы защитить стропильные ноги и брусья.

Оптимальные размеры

Типичные размеры свеса кровли

По нормативам ГОСТ и СНиП свес крыши от стены имеет вполне определенные размеры. Зависит это от характера материала, использованного для кровли:

  • если используется асбестоцементный шифер, длина карниза составляет не менее 25 см;
  • величина конструкции из оцинкованной стали, в том числе и профлиста – 12 см;
  • если настилают гибкую черепицу, допускается минимальный размер – 5–7 см.

Помимо требований СНиП и ГОСТ учитывают особенности здания и конструкцию свеса. Если предполагается освещение фронтона, светильники обычно монтируют именно в карниз. Это означает, что его длина должна быть достаточной, чтобы разметить довольно массивные корпуса осветительных приборов.

Учитывается также размещение окон и балконов. Нередко карниз выступает частью затенения проемов и в этом случае длина его увеличивается.

Стандартом считается угол наклона свеса под 45 градусов. На деле угол может быть заметно меньше, так как карниз нередко делают преломленным.

Подшивочный материал и особенности монтажа

Свес кровли, подшитый деревом

Закрытый свес отделывается снизу подходящим материалом. Он должен быть легким, водостойким и прочным. Выбор большой.

  • Доски – самый очевидный вариант, особенно для деревянного загородного дома. Используют специально подшивную доску, вагонку, обрезную доску. Материал предварительно обрабатывают антисептиками и покрывают лаком или краской, устойчивой к действию воды. Это обязательно, так как под влиянием влажности древесина начинает гнить. Необходимо предусмотреть хорошую вентиляцию короба, так как при накоплении конденсата он придет в негодность.
  • Подшивка крыши профлистом – второй по популярности вариант. Профилированный лист покрывается слоем цинка, который защищает сталь от коррозии. Бороздки и углубления облегчают отвод дождя и конденсата. Профнастил довольно легкий, крепится на саморезы. Служит отличной основой для монтажа осветительных приборов.
  • Оцинкованная сталь – для подшивки на крышу из профлиста можно использовать и плоский лист. Такой вариант удобнее при сооружении коробчатых карнизов.
  • Сайдинг – пластиковый или деревянный. Чаще используется первый, так как пластик устойчив к действию воды, не гниет, не поддается коррозии. Требования к вентиляции в этом случае минимальны. Обходятся без вентиляции, если покупают перфорированный сайдинг.
  • Медный профиль – решение дорогое и эксклюзивное. Медные пластины выглядят красиво, не боятся воды, мороза, солнца. Создают эффект золотой подсветки стены и кровли.

Есть и более трудоемкий вариант, образованный напуском камней. В этом случае стену под свес расширяют так, чтобы стропильная нога осталась в пределах периметра, а над стеной выступает лишь фрагмент кровли. Кирпичную подшивку армируют сеткой.

В комплект фасадной отделки нередко входят все необходимые элементы для монтажа: пластиковые панели, J-профиль, планки софитов и прочее.

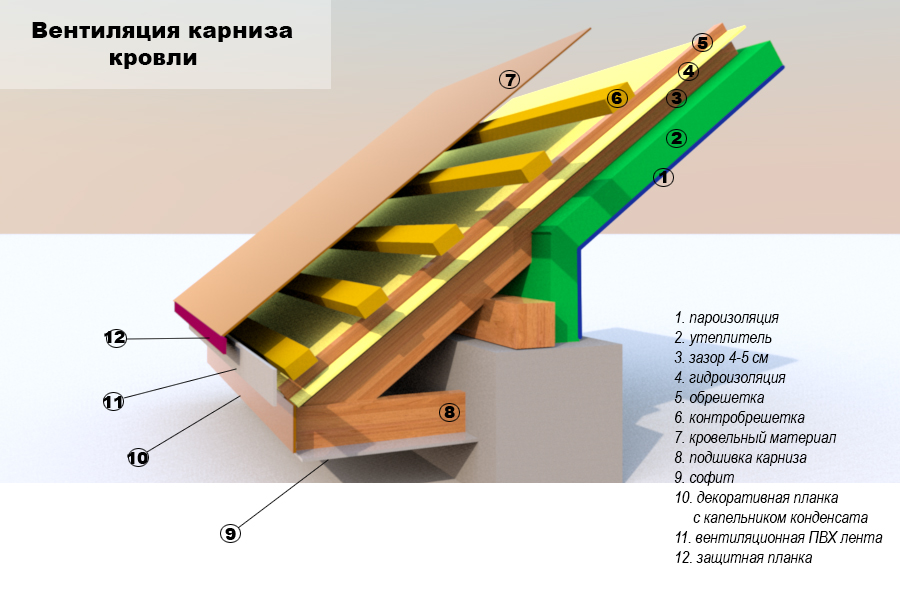

Организация вентиляции

Вентиляционная лента для свеса

Чтобы подшить свес кровли и оборудовать вентиляцией максимально быстро и качественно, соблюдают следующие рекомендации:

  • Работать лучше в теплое время года, с апреля до октября. Коэффициент теплового сжатия у разных материалов разный и этот момент нужно учитывать.
  • Заранее выбирают положение водостоков. От этого зависит конструкция свеса.
  • Материал для подшивки выбирают не только по красоте и практичности, но также по простоте ухода и долговечности.
  • Вентиляцию располагают как можно дальше от края, чтобы предупредить возможное попадание воды в систему.
  • Отделку карниза выполняют после утепления стены. Иначе часть под коробом останется неизолированной и дом будет терять тепло.
  • В деревянном здании карниз крепят на кронштейны. Для отделки берут доски с двойной окантовкой.

Продлить срок эксплуатации деревянного каркаса можно, если готовую конструкцию оштукатурить и покрыть слоем мраморной или гранитной крошки.

устройство конька, монтаж фронтона, ендовы, примыкание на металлочерепице





Металлочерепица – долговечный, красивый и недорогой кровельный материал.

Процесс монтажа металлочерепицы не сводится к укладке самих листов, хотя мы подробно уже говорили про это. Значимый момент – монтаж узлов кровли из металлочерепицы. К узлам относятся:

  • Конек;
  • Ендова;
  • Фронтон;
  • Карнизы;
  • Примыкания;
  • Хребет;
  • Перелом.

Я хочу рассказать вам, как сделать узлы кровли из металлочерепицы в соответствии с технологией монтажа.



Устройство конька металлочерепицы

Коньком называют один из элементов кровли, закрывающий верхнее горизонтальное ребро на стыке скатов крыши. Его назначение – вентиляция. Он же принимает на себя основную ветровую нагрузку.



Обратите внимание

Коньковый элемент устанавливают поверх листов металлочерепицы по окончании их монтажа.



Перед тем как рассказать о монтаже конькового элемента, поговорим сначала о размерах конька. Это, по моему очень важная тема.

В строительстве используется конек шести различных форм, каждая из которых предназначена для определенного вида кровли.



Финская компания Rannila Steel OY одной из первых начала производить металлочерепицу еще в 60-х годах прошлого века. Она же разработала и стандартные размеры доборных элементов, применяемые в конструкциях металлочерепичных кровель, в частности, полукруглого конька..



В наши дни на строительном рынке можно встретить нестандартных размеров коньки полукруглой формы, которые несколько заужены. Такое исполнение конька объясняется экономией металла, позволяющей снизить цену доборного элемента.

А какие же преимущества имеют узкий и стандартного размера коньки друг перед другом?



Преимущества полукруглого конька стандартного размера:

1. При установке доборного элемента стандартного размера получается большой нахлест конька на кровельный материал, а значит, подкровельное пространство лучше защищено от дождя и снега.

2. Если в кровельных работах используется аэроэлемнт конька-хребта, то благодаря достаточной ширине стандартного доборного элемента его удается полностью закрыть коньком. Выступающие концы аэроэлемента из-под узкого конька смотрятся не эстетично.

3. Из-за допущенных ошибок, которые в строительстве бывают достаточно часто, зазор между краями листов металлочерепицы у верхнего горизонтального ребра на стыке скатов крыши получается больше, чем положено по инструкции. В этом случае широким коньком удобнее прикрыть все имеющиеся недочеты.



Преимущества зауженного полукруглого конька:

1. Низкая цену данного доборного элемента, позволяющая сэкономить при покупке конька требуемой длины.



Обратите внимание

Я склонен считать, что гарантия получения эстетического вида кровли и надежной защиты при использовании полукруглого конька стандартного размера гораздо значимее, чем та небольшая экономия, которая возникает при покупке узкого конька.



Уклон планок конька должен соответствовать уклону скатов. Перед началом монтажа его нужно откорректировать (подогнуть).

1. Чтобы в подкровельное пространство и на чердак не попадала вода, монтаж конька осуществляется на уплотнитель или на гидроизолирующий слой.

2. Положить коньковую планку на стык верхних листов обоих скатов. Укладка – начиная с подветренного торца. Крайняя планка должна на два-три сантиметра выступать за торец.

3. Следующие планки кладутся с нахлестом 10 сантиметров или больше.

4. Если конек круглый, детали соединяются в соответствии со штамповочными линиями.

5. Прихватить планки коньковыми саморезами к листам в гребень волны. Шаг не больше 80 сантиметров, саморезы – 4,8 мм на 8 сантиметров с уплотнительными шайбами.

6. Обработать стыки герметиком.

7. На концах планок установить заглушки.





Монтаж фронтона металлочерепицы

Фронтон (торец), как и конек, принимает на себя большую ветровую нагрузку. Здесь тоже рекомендуется класть уплотнитель между торцевыми планками и листами.

1. Установить по обоим скатам деревянные фронтонные (ветровые) доски.

2. Торцевые планки укладывают поверх металлочерепицы. Соседние кладут с нахлестом не меньше двух сантиметров или по линии отбортовки.

3. К листам планки фиксируют коньковыми саморезами в каждую вторую волну.

4. С другой стороны каждую планку крепят к фронтонной торцевой доске. Тоже саморезами, с интервалом не больше 80 сантиметров.

Обратите внимание

Поскольку это крепление не может быть скрытым, нужно следить, чтобы саморезы располагались симметрично относительно конька.





Как сделать хребет на кровле из металлочерепицы

1. Монтаж хребта на вальмовой крыше осуществляется коньковыми элементами.

2. Хребет устанавливают в направлении снизу вверх.

3. Поскольку конек располагается горизонтально, его элементы кладут с нахлестом в направлении движения ветра. Вальмовый хребет проходит под углом к горизонтали. Здесь делают нахлест верхнего элемента на нижний (по линии падения воды).

4. Необходимо следить, чтобы оси конька и хребта совпадали.

5. Нижние концы хребтов нужно подрезать и закрыть заглушками.



Монтаж ендовы для металлочерепицы



1. Установить между досками шаговой обрешетки дополнительные доски.

2 .Планки ендовы монтируют снизу вверх с нахлестом 20-30 сантиметров.

3. Нижнюю планку обрезают немного ниже карниза и делают отбортовку по карнизу.

4. Под коньком и вдоль отбортовок ендовы помещают уплотнитель.

5. Металлочерепица, подходящая к ендове, должна заканчиваться в 6-10 сантиметрах от ее оси. Для этого листы подрезают.





6. Крепление листов саморезами осуществляется не ближе чем в 25 сантиметрах от оси.

7. Если предполагается монтаж декоративной накладки, ее нужно устанавливать от карниза к коньку с нахлестом от 10 сантиметров.







Монтаж карниза из металлочерепицы

Карнизная планка служит для защиты стен и подкровельного пространства от брызг во время дождя. Ее устанавливают до монтажа листов, поскольку листы должны ее перекрывать (в этом случае вода с них стекает сразу в желоб).



Как делается примыкание на металлочерепице

 Для обхода труб необходим фартук, часть которого будет располагаться на кровле, вторая – на поверхности трубы. Угол между плоскостями должен соответствовать углу между трубой и крышей.



1. Если труба отштукатуренная, необходимо убедиться в качестве штукатурки и заделать все проблемные места, т.к. после монтажа фартука низ трубы будет закрыт.

2. Гидроизоляцию следует завести за боковые стороны трубы.

3. Не дальше чем в восьмидесяти сантиметрах от стенки, обращенной к коньку, в гидроизоляции должен быть желобок для отвода воды.

4. Установить над стороной, обращенной к коньку, дополнительно доски обрешетки около полуметра на длине ската.

5. Боковые листы покрытия обрезать так, чтобы от верхней стенки трубы до линии штамповки оставалось не меньше 15 сантиметров.

6. Подготовить детали фартука.

ДОЛЖНЫ ЗНАТЬ

  • Обход можно выполнить с помощью  металлического фартука, как представлено в инструкции по монтажу металлочерепицы
  • так же с помощью фартука по фальцевой технологии,
  • с применением  универсальных окладов фирмы FAKRO
  • лентой из гофрированного алюминия — по  инструкции, разработанной фирмой УНИКМА
  • НЕ ИСПОЛЬЗОВАТЬ технологии с внутренним листом на подобии штанов и галстуков

7. Соединить части фартука между собой.

8. В верхней части разместить упло

Карнизная планка для кровли и капельник

Для правильного функционирования кровли необходимы доборные элементы, в частности карнизная планка и капельник. Они довольно похожи, поэтому часто во время строительства в попытках сэкономить устанавливают лишь один из этих элементов. Параллельное функционирование усиливает защиту крыши от климатических условий и осадков, продлевая ее долговечность. Две основных функции, одинаковые для обоих элементов, это декоративная и вентиляционная. Приспособления осуществляют проветривание подкровельного пространства, к тому же препятствуя попаданию в него посторонних предметов.

Разберемся в особенностях этих составляющих крыши и рассмотрим их устройство и монтаж. В этом поможет чертеж ниже.



Капельник и карнизная планка – в чем различия?

Несмотря на внешнюю схожесть, эти приспособления различаются.

Карнизная планка крепится поверх обрешетки, прикрывает кровельную конструкцию от непогоды и осадков. Во время дождя вода может попадать на лобовую доску карниза, а планка перенаправляет поток воды со ската в водосток. Планка видимая, в отличие от капельника, поэтому придает крыше эстетичность. Способствует естественной вентиляции, а также не позволяет кровле сильно нагреваться.

Основная задача капельника, или фартука свеса – отвод конденсата из подкровельного пирога, с гидроизоляции. Также он отводит дождевую воду от фронтона при заносе ее в случае сильного ветра или косого дождя. Так как конденсат течет по гидроизоляционному слою, крепление устройства осуществляется под край гидроизоляции.

Резюмируем главные моменты: капельник выводит конденсат со слоя гидроизоляции и крепится под него, а карнизная планка выводит воду снаружи крыши и устанавливается под слой кровли. Капельник защищает фасад дома, карнизная планка – собственно кровлю. Фото поможет разобраться в нюансах размещения элементов.

Назначение карнизной планки и капельника

Рассмотрим функции планки и капельника подробней.

Карнизная планка выполняет следующие задачи:

  • Отводит влагу. Не дает конденсату стекать по обрешетке, предотвращая загнивание древесины или появление плесени.
  • Защищает от ветра. Промежуток между желобом водостока и листами металлопрофиля и еще 100 мм под краем профнастила перекрывается планкой. Капли дождя доходят до стенки из металла и стекают по карнизу.
  • Оформляет свес. Планка после установки закрывает края системы стропил и обрешетки, придавая крыше законченность. Более точное совпадение цвета планки и покрытия крыши делает крышу более эстетичной.

Капельник выполняет функции:

  • Защищает элементы кровли из дерева от воды, тем самым не давая развиваться грибкам и плесени.
  • Предохраняет каркас из стропил от возникновения наледи при низких температурах.
  • Создает преграду, препятствующую проникновению холодного воздуха в дом.
  • Придает крыше завершенность.

Капельники могут отводить влагу также от проемов окон и дверей, создавая эффективный водосток.

Виды карнизных планок для кровли

В зависимости от назначения карнизной планки она бывает нескольких видов:

  • карнизная: защищает от осадков вентиляционное пространство;
  • фронтонная (торцевая): ставится по бокам ската, защищает свес от порывов ветра;
  • коньковая: задача – защита кровли в месте конька;
  • планка примыкания: устанавливается в местах, где кровля примыкает к конструкциям здания.

По формам и размерам планки делятся на такие виды:

  • стандартная: это полоса из стали, согнутая под углом 120°, и подходит под любую форму крыши;
  • усиленная: большая ширина плеч приспособления сокращает возможность проникновения влаги под кровлю;
  • профилированная: характеризуется сложной формой, углами в 90°и ребрами жесткости, что делает ее устойчивей к ветру.

Конструкция и принцип работы

Доборные элементы делают незаметными места стыков и примыкания крыши к стенам.

Конструкция капельника

Принцип работы капельника следующий:

  • влага по кровле попадает на этот элемент;
  • стекая по нему, проникает в желоб, а с помощью водоотводной системы устраняется от здания.

Исходя из конструкции, капельники разделяются на виды:

  • карнизные;
  • фронтонные.

Карнизный капельник крепится по кромке кровельного свеса и защищает торцы здания. Для него годится любой материал, хотя в основном их изготавливают стальными. Внешне компонент напоминает оконный отлив, только в нем больше изгибов. С помощью первой волны вода стекает с крыши, по второй доставляется в желоб или сразу в почву, если водоотводная система отсутствует.

Фронтонный капельник размещается с боков фронтона дома на кровельной кромке. Подходит под гибкую черепицу и не требуется при жестком кровельном материале.

Материалом для изготовления служит жесть, так как одной из функций такого капельника является направляющая. Т-образная форма не дает влаге попасть на фронтон. У таких планок три ребра жесткости.

Конструкция карнизной планки

Карнизная планка представляет собой продольный компонент крыши, формирует антикоррозийную металлическую защиту доски. Для производства используется оцинкованный стальной профиль, на который сверху наносится полимерный материал.

Виды и варианты оформления

Карнизная планка оформляется в двух традиционных видах:

  1. Внутреннее отведение влаги. Самый простой и надежный вариант, подходящий для более холодных широт. Пароизоляционный материал срезается на уровне стропильных балок, вследствие чего влага капает через подшивку карниза.
  2. Классический. Конденсат удаляется с помощью потоков воздуха, которые образуются от отверстий в торцах карниза. Подходит для районов со средними условиями в погоде.

Монтаж карнизной планки

Перед тем как крепить элемент, проводится монтаж всей стропильной системы, устанавливается обрешетка и лобовая доска, должен быть утепленный капельник. В случае, когда желоба водостоков  в дальнейшем будут крепиться к стропильным ногам, подвесные крюки устанавливаются до монтажа планки. Если же они будут прикрепляться к лобовой доске, это может быть сделано после всего обустройства кровли.

Планка прибивается сверху последней доски обрешетки, горизонтальной, с шагом крепления 300мм, прибивается в два ряда, смещаясь для большей прочности. После установки карнизной планки укладывается кровельный материал.

Нюансы монтажа капельника

Капельник устанавливается на пустую стропильную систему с выводом под желоб водостока.

Рекомендации при монтаже капельника:

  1. Резать элемент следует с помощью ручных инструментов, без применения дискового оборудования или термических способов, которые повреждают защитное покрытие детали и способствуют возникновению коррозии.
  2. Срез покрывают специальной краской, идущей в комплекте с капельником.
  3. Прикреплять можно только при помощи саморезов, также входящих в комплект.
  4. Кровлю необходимо оборудовать капельником и карнизной планкой разных видов. Это продлит время ее эксплуатации.
  5. Доборные элементы собираются на высоте, поэтому стремянка должна быть надежной, а погода – безветренной.
  6. Элементы закреплять внахлест для предотвращения попадания влаги. Стыки можно обработать герметическим веществом.

Прежде чем купить планки, лучше заранее подсчитать их количество для всего здания. Обычные размеры – 1-2 м, также существуют варианты 1,5 м. Цена капельника будет зависеть от этих данных.

Капельник для металлочерепицы

Капельник для металлочерепицы, установленный правильно, защитит кровлю и увеличит ее долговечность. При выборе следует учитывать, где он будет установлен, какого будет цвета и размера. Важны также толщина листа, вид защитного покрытия, размеры планки.

Сначала монтируется карнизная доска, ее ширина влияет на прочность капельника. Рекомендуются параметры 150х30мм, 100х25/30мм. Мембрана покрытия должна находиться сверху капельника и направлять ручьи воды сначала туда, а потом в водосток. Это придает конструкции герметичность.

Такой вид капельника подходит и для фальцевой кровли.

Капельник для мягкой кровли

Капельник для гибкой кровли предназначается для того, чтобы защищать скат от влияния конденсата и влаги. Устанавливается на слой подкладочных материалов, после чего укладывается битумная черепица.

Куда крепиться капельнику в этом случае? На обрешетку, делается это с помощью оцинкованных гвоздей. Сначала намечается легким ударом место для гвоздя, затем он забивается окончательно.

При выборе мягкой кровли выгодным и эффективным вариантом становится ондулин или ондувилла. Обладающие легким весом и простые в монтаже, они сделают строительство доступным любому владельцу частного дома. Высокий уровень шумоизоляции и защиты от влаги, экологичность, стойкость к химическим веществам являются характеристиками кровельных материалов. Расценки на покрытие вы найдете на официальном сайте.

Капельник для профнастила

На капельник для такой кровли легко устанавливаются уплотнители. Сначала ставят элемент, затем укладывают ленту уплотнителя, убирают с нее защитный слой. Затем укладывают уплотнитель, покрывают снова лентой, прижимают и снимают защиту, и уже поверх этого кладут профнастил.

% PDF-1.6 % 50 0 объект > endobj xref 50 82 0000000016 00000 н. 0000002385 00000 н. 0000002645 00000 н. 0000002770 00000 н. 0000002841 00000 н. 0000002909 00000 н. 0000002940 00000 н. 0000003025 00000 н. 0000003056 00000 н. 0000003141 00000 п. 0000003745 00000 н. 0000004189 00000 п. 0000004737 00000 н. 0000004848 00000 н. 0000004873 00000 н. 0000005554 00000 н. 0000005697 00000 п. 0000005838 00000 н. 0000005978 00000 п. 0000006119 00000 п. 0000006145 00000 н. 0000006180 00000 н. 0000006346 00000 п. 0000006861 00000 н. 0000006886 00000 н. 0000007163 00000 н. 0000007746 00000 н. 0000008225 00000 н. 0000008338 00000 п. 0000010115 00000 п. 0000010565 00000 п. 0000010752 00000 п. 0000012238 00000 п. 0000012389 00000 п. 0000013857 00000 п. 0000017200 00000 н. 0000020618 00000 п. 0000024437 00000 п. 0000024785 00000 п. 0000028598 00000 п. 0000031764 00000 п. 0000034413 00000 п. 0000053538 00000 п. 0000076282 00000 п. 0000076553 00000 п. 0000077132 00000 п. 0000093539 00000 п. 0000109557 00000 н. 0000109829 00000 п. 0000109898 00000 п. 0000110267 00000 п. 0000110544 00000 п. 0000110614 00000 п. 0000111036 00000 н. 0000111106 00000 н. 0000119552 00000 н. 0000119588 00000 н. 0000142289 00000 н. 0000142555 00000 н. 0000143039 00000 н. 0000159846 00000 н. 0000160133 00000 п. 0000160612 00000 н. 0000171908 00000 н. 0000172183 00000 н. 0000172480 00000 н. 0000175292 00000 н. 0000175553 00000 н. 0000193310 00000 н. 0000193575 00000 н. 0000193645 00000 н. 0000193912 00000 н. 0000193939 00000 н. 0000194323 00000 н. 0000208741 00000 н. 0000209028 00000 н. 0000209098 00000 н. 0000209420 00000 н. 0000209447 00000 н. 0000209872 00000 н. 0000226808 00000 н. 0000001936 00000 н. трейлер ] >> startxref 0 %% EOF 131 0 объект > поток xb«`g` «@ (1XQIMkwAPO ׂ \ ƗZ #) bk’R @.l: S4VM5kT

Кровля — InterNACHI®

Уход за домом включает уборку листвы и мусора в впадинах и желобах крыши. Мусор в долинах может вызвать проникновение воды под черепицу и вызвать повреждение внутренней части крыши. Засоренные водосточные желоба могут привести к стеканию воды обратно под черепицу на карнизе и вызвать повреждение, независимо от кровельного материала. включая композиционную черепицу, древесину, плитку или металл. Лучший способ сохранить крышу — держаться подальше от нее.Кроме того, сезонные изменения погоды обычно являются самой разрушительной силой.

Протекающая крыша может повредить потолок, стены и мебель. Для защиты зданий и их содержимого от повреждения водой кровельщики ремонтируют и устанавливают крыши из гудрона или асфальта и гравия; резина или термопласт; металл; или черепицу из асфальта, шифера, стекловолокна, дерева, плитки или другого материала. Кровельщики также могут гидроизолировать фундаментные стены и полы.

Есть два типа крыш: плоская и скатная (скатная).Большинство коммерческих, промышленных и многоквартирных домов имеют плоские или слегка наклонные крыши. Большинство домов имеют скатные крыши. Некоторые кровельщики работают с обоими типами; другие специализируются. Большинство плоских крыш покрывают несколькими слоями материалов. Кровельщики сначала кладут слой утеплителя на кровлю. Затем поверх изоляции наносят слой расплавленного битума — смолистого вещества. Затем на поверхность укладывают частично перекрывающиеся слои рубероида — ткани, пропитанной битумом. Кровельщики с помощью швабры намазывают горячий битум по поверхности и под следующим слоем.Это герметизирует швы и делает поверхность водонепроницаемой. Кровельщики повторяют эти шаги, чтобы создать желаемое количество слоев, называемых слоями. Верхний слой либо покрыт глазурью, чтобы сделать поверхность гладкой, либо гравий, залитый в горячий битум, чтобы создать шероховатую поверхность. Все большее количество плоских крыш покрывают однослойной мембраной из водостойкой резины или термопластов. Кровельщики накатывают эти листы на изоляцию крыши и герметизируют швы. Клейкие механические крепления или каменный балласт удерживают листы на месте.Здание должно быть достаточно прочным, чтобы выдерживать балласт.

Большинство крыш жилых домов покрыты черепицей. Чтобы установить черепицу, кровельщики сначала кладут, разрезают и прихватывают трехфутовые полосы рубероида вдоль всей крыши. Затем, начиная с нижнего края, прибивают или прибивают к кровле ряды черепицы внахлест. Рабочие измеряют и разрезают войлок и черепицу, чтобы они соответствовали пересекающимся поверхностям крыши и вокруг вентиляционных труб и дымоходов. Везде, где две поверхности крыши пересекаются или где черепица достигает вентиляционной трубы или дымохода, кровельщики цементируют или прибивают металлические или гвоздевые полосы на стыках, чтобы сделать их водонепроницаемыми.Наконец, кровельщики покрывают оголенные шляпки гвоздями кровельным цементом или конопаткой, чтобы предотвратить утечку воды. Кровельщики, которые используют черепицу, металлическую черепицу или тряску, следуют аналогичному процессу. Некоторые кровельщики также делают водонепроницаемую и влагонепроницаемую кладку и бетонные стены и полы. Чтобы подготовить поверхности к гидроизоляции, перед нанесением слоя жидкого гидроизоляционного состава удаляют неровности молотком и долотом или удаляют их с помощью натертого кирпича. Они также могут красить или опрыскивать поверхности гидроизоляционным материалом или прикреплять гидроизоляционную мембрану к поверхностям.При гидроизоляции обычно наносят покрытие на битумной основе на внутренние или внешние поверхности.

Доступен ряд кровельных материалов …

Асфальт


Асфальт — наиболее часто используемый кровельный материал. Асфальтовые изделия включают черепицу, рулонную кровлю, сборную кровлю и модифицированные битумные мембраны. Битумная черепица обычно является наиболее распространенным и экономичным выбором для кровли жилых домов.Они бывают разных цветов, форм и фактур. Существует четыре различных типа черепицы: полосовая, ламинированная, переплетенная и большая индивидуальная черепица. Ламинированная черепица состоит из более чем одного слоя выступов, обеспечивающих дополнительную толщину. Переплетенная черепица используется для обеспечения большего сопротивления ветру. А большие отдельные черепицы обычно бывают прямоугольной и шестиугольной формы. Рулонные кровельные материалы обычно используются в жилых помещениях, в основном для изготовления подстилок и окладов. Они бывают четырех различных типов: с гладкой поверхностью, насыщенный войлок, специальные карнизы и с минеральной поверхностью.Только минеральное покрытие используется в качестве основного кровельного покрытия для небольших зданий, таких как навесы. Изделия с гладкой поверхностью используются в основном в качестве гидроизоляции для герметизации крыши на пересечениях и выступах, а также для обеспечения дополнительной защиты настила на карнизах и впадинах крыши. Пропитанный войлок используется в качестве подкладки между кровлей и кровельным материалом. Специальные карнизы для карнизов обычно используются в климате, где обычны ледяные дамбы и водные резервы. Застроенная кровля (или BUR) — самый популярный вариант кровли, используемой для коммерческих, промышленных и институциональных зданий.BUR используется на плоских и наклонных крышах и состоит из нескольких слоев битума и многослойных листов. Компоненты системы BUR включают настил крыши, пароизоляцию, изоляцию, мембрану и материал покрытия. Модифицированная битумно-мембранная сборка состоит из непрерывных слоев насыщенного войлока, войлока с покрытием, ткани или матов, между которыми наносятся чередующиеся слои битума, либо с поверхностью, либо без нее. Заводские покрытия, если они применяются, включают минеральные гранулы, шлак, алюминий или медь. Битум определяет физические характеристики мембраны и обеспечивает первичную гидроизоляционную защиту, в то время как армирование увеличивает прочность, устойчивость к проколам и общую целостность системы.

Металл

Большинство металлических кровельных материалов состоит из стали или алюминия, хотя некоторые из них состоят из меди и других металлов. Сталь неизменно гальванизируется путем нанесения цинкового или цинково-алюминиевого покрытия, что значительно снижает скорость коррозии. Металлическая кровля доступна в виде традиционных фальцевых и речных покрытий, черепицы, битумной черепицы. Товары также бывают разных стилей и цветов. Металлические кровли с прочной обшивкой, как и любой другой кровельный материал, справляются с шумом от дождя, града и непогоды.Металлическая кровля также может помочь устранить обледенение карниза. А в районах, подверженных лесным пожарам, металлическая кровля помогает защитить здания от огня, если на крышу попадут горящие угли. Металлическая кровля стоит больше, чем асфальт, но обычно служит в два-три раза дольше, чем асфальт и деревянная черепица.

Дерево

Деревянные встряски придают естественный вид с большим характером. Из-за различий в цвете, ширине, толщине и разрезе дерева никакие две колеблющиеся крыши никогда не будут выглядеть одинаково.Древесина также дает некоторые энергетические преимущества. Он помогает утеплить чердак и позволяет дому дышать, циркулируя воздух через небольшие отверстия под войлочными рядами, на которые уложена деревянная черепица. Однако деревянная крыша требует надлежащего ухода и ремонта, иначе она прослужит не так долго, как другие изделия. Плесень, гниль и насекомые могут стать проблемой. Стоимость жизненного цикла встряхиваемой крыши может быть высокой, а старые сотрясения не подлежат переработке. Большинство древесных смесей не сертифицированы правилами пожарной безопасности. Многие используют антипирены для протирания или распыления, которые обеспечивают меньшую защиту и эффективны только в течение нескольких лет.Некоторые коктейли, прошедшие обработку под давлением, пропитаны огнезащитным составом и соответствуют национальным стандартам пожарной безопасности. Установка деревянных встряхиваний сложнее, чем кровля из композитной черепицы, а качество готовой кровли зависит от опыта подрядчика, а также от калибра используемых вибраций. Лучшие коктейли происходят из сердцевины больших старых кедров, которые трудно найти. Некоторые подрядчики утверждают, что сотрясения, сделанные из внешней древесины небольших кедров, которые являются обычным источником сегодня, менее однородны, более подвержены скручиванию и деформации и длятся не так долго.

Бетон и плитка

Бетонные плитки изготавливаются из экструдированного окрашенного бетона. Традиционная кровельная черепица изготавливается из глины. Кровельные системы из бетона и глиняной черепицы долговечны, эстетичны и не требуют особого ухода. Они также обеспечивают экономию энергии и являются экологически чистыми. Хотя затраты на материалы и установку выше для крыш из бетона и глиняной черепицы, если оценивать их по соотношению цена / качество, они могут превосходить другие кровельные материалы.Плитка украшает крыши многих исторических зданий, а также современных построек. Фактически, благодаря своей чрезвычайной прочности, долговечности и безопасности черепица является наиболее распространенным кровельным материалом в мире. Проверенная веками черепица может успешно противостоять самым экстремальным погодным условиям, включая град, сильный ветер, землетрясения, палящую жару и суровые циклы замораживания-оттаивания. Бетонная и глиняная черепица также имеет безусловный класс огнестойкости А, что означает, что при установке в соответствии со строительными нормами черепица негорючая и сохраняет это качество на протяжении всего срока службы.В последние годы производители разработали новые методы водоотведения, а для ситуаций с сильным ветром — новые клеи и механические крепежные детали. Поскольку предельная долговечность черепичной крыши также зависит от качества подкровельного покрытия, производители черепицы также работают над улучшением окладов и других аспектов системы подкровельного покрытия. В нормальных условиях правильно установленные черепичные крыши практически не требуют обслуживания. В отличие от других кровельных материалов, черепица со временем становится прочнее.Из-за превосходного качества черепицы и минимальных требований к техническому обслуживанию большинство производителей черепицы предлагают гарантию от 50 лет до срока службы конструкции.

Кровельные системы из бетона и глиняной черепицы также энергоэффективны, помогая поддерживать приемлемую внутреннюю температуру (как в холодном, так и в теплом климате) с меньшими затратами, чем другие кровельные системы. Благодаря теплоемкости черепицы и вентилируемому воздушному пространству, создаваемому их размещением на поверхности крыши, черепичная крыша может снизить затраты на кондиционирование воздуха в более жарком климате и обеспечить более постоянную температуру в более холодных регионах, что снижает возможное накопление льда.Черепичные кровельные системы изготавливаются из природных материалов и могут быть легко переработаны в новую черепицу или другие полезные продукты. Они производятся без использования химических консервантов и не истощают ограниченные природные ресурсы.

Однослойные

Однослойные мембраны — это гибкие листы из композитных синтетических материалов, которые производятся на заводе. Существует три типа мембран: термореактивные, термопласты и модифицированные битумы. Эти материалы обеспечивают прочность, гибкость и долговечность.Преимуществами сборных листов являются неизменное качество продукции, универсальность методов их крепления и, следовательно, их более широкое применение. Они по своей природе гибки, используются в различных системах крепления и составлены для обеспечения долговечности и водонепроницаемости в течение многих лет службы кровли. Термореактивные мембраны изготовлены из резиновых полимеров. Наиболее часто используемый полимер — это EPDM (часто именуемый «резиновой кровлей»). Термореактивные мембраны являются удачными кровельными материалами, поскольку они могут противостоять потенциально разрушающему воздействию солнечного света и большинства обычных химикатов, которые обычно встречаются на крышах.Самый простой способ идентифицировать термореактивную мембрану — это ее швы, которые требуют использования клея, жидкого или липкого, для образования водонепроницаемого уплотнения в местах нахлеста. Термопластические мембраны созданы на основе пластичных полимеров. Наиболее распространенным термопластом является ПВХ (поливинилхлорид), который стал гибким за счет включения определенных ингредиентов, называемых пластификаторами. Термопластические мембраны идентифицируются по швам, образованным при нагревании или химической сварке. Эти швы настолько же прочны или прочнее, как сама мембрана.Большинство термопластичных мембран производятся с армирующим слоем, обычно из полиэстера или стекловолокна, который обеспечивает повышенную прочность и стабильность размеров. Модифицированные битумные мембраны — это гибриды, сочетающие в себе высокотехнологичный состав и преимущества изготовления однослойных покрытий с некоторыми из традиционных методов укладки, используемых при сборной кровле. Эти материалы представляют собой слои асфальта заводского изготовления, «модифицированные» с использованием резины или пластика для повышения гибкости и в сочетании с армированием для дополнительной прочности и устойчивости.Сегодня используются два основных модификатора: АПП (атактический полипропилен) и СБС (стирол-бутадиен-стирол). Тип используемого модификатора может определять способ установки листа. Некоторые вытираются горячим асфальтом, а некоторые используют горелки, чтобы расплавить асфальт так, чтобы он стекал на основание. Швы заделываются по такой же технике.

Вы в опасности?

Если вы не уверены, находится ли ваш дом под угрозой стихийных бедствий, проконсультируйтесь с местным начальником пожарной охраны, строительным чиновником, городским инженером или администратором планирования и зонирования.Они могут сказать вам, находитесь ли вы в опасной зоне. Кроме того, они обычно могут рассказать вам, как защитить себя, свой дом и имущество от повреждений. Никогда не будет плохой идеей спросить инспектора InterNACHI, нуждается ли ваша крыша в ремонте во время следующего планового осмотра. Защита может включать в себя различные изменения в вашем доме и собственности, которые могут различаться по сложности и стоимости. Возможно, вы сможете внести некоторые изменения самостоятельно. Но сложные или крупномасштабные изменения, а также те, которые влияют на структуру вашего дома или его электрическую проводку и водопровод, должны выполняться только профессиональным подрядчиком, имеющим лицензию на работу в вашем штате, округе или городе.Одним из примеров является противопожарная защита, достигаемая за счет замены легковоспламеняющихся кровельных материалов на огнестойкие. Это то, для чего большинство домовладельцев, вероятно, наняли бы подрядчика.

Замена крыши

Возраст вашей крыши обычно является основным фактором, определяющим, когда ее заменять. Большинство крыш служат много лет при правильной установке, и часто их можно отремонтировать, а не заменить. Изолированную утечку обычно можно устранить. Средняя продолжительность жизни типичной жилой крыши составляет от 15 до 20 лет.Повреждение водой интерьера или свесов дома обычно вызвано утечками из одной обветренной части крыши, плохо установленной гидроизоляции или вокруг дымоходов и световых люков. Эти проблемы не обязательно означают, что вам нужна новая крыша.

Вы выбрали подрядчика … Как насчет контракта?

Убедитесь, что все в письменной форме. Контракт — один из лучших способов предотвратить проблемы до того, как вы начнете. Контракт защищает вас и подрядчика, включая все, о чем вы оба договорились.Получите все обещания в письменной форме и четко укажите, что подрядчик будет и что не будет делать.

Ваш контракт должен предусматривать выполнение всех работ в соответствии со всеми применимыми строительными нормами. Строительные нормы и правила устанавливают минимальные стандарты безопасности при строительстве. Как правило, разрешение на строительство требуется, когда речь идет о строительных работах. Подрядчик должен получить все необходимые разрешения на строительство. Если это не указано в контракте, вы можете понести юридическую ответственность за неполучение необходимых разрешений.Строительный отдел проверит вашу крышу, когда проект достигнет определенной стадии, и еще раз, когда крыша будет завершена.

Убедитесь, что подрядчик имеет страхование компенсации работникам и страхование общей ответственности в случае несчастных случаев на работе. Попросите предоставить копии этих политик для вашего файла вакансии. Вы должны защитить себя от залогов механики против вашего дома в случае, если подрядчик не платит субподрядчикам или поставщикам материалов. Возможно, вы сможете защитить себя, включив в свой контракт пункт об освобождении от удержания.Отказ от права удержания требует, чтобы подрядчик, субподрядчики и поставщики предоставили «свидетельство об отказе от права удержания». Если вы финансируете свой проект, банк или кредитное учреждение может потребовать, чтобы подрядчик, субподрядчики и поставщики подтвердили, что им выплачена оплата, прежде чем выделять средства для последующих этапов проекта.

Помните об этих моментах, если вы планируете заменить существующие кровельные материалы:

определение свеса в The Free Dictionary

o · ver · hang

(ō′vər-hăng ′)

v. повисло (-hŭng ‘), повисло , повисло

против tr.

1. Для проецирования или расширения: деревья, нависающие над ручьем.

2. Вырисовывается: угроза ядерной войны нависает над современным обществом.

v. внутр.

Чтобы проецировать на что-нибудь: в тени, где нависает балкон.

н. (ō′vər-hăng ′)

1. Выступающая часть, например архитектурное сооружение или скала.

2. Величина выступа: выступ шесть дюймов.

3. Морской Часть носа или кормы, выступающая над водой.

4. Избыток предложения или мощности: необычно теплая зима привела к переизбытку запасов нефти.

Словарь английского языка American Heritage®, пятое издание. Авторские права © 2016 Издательская компания Houghton Mifflin Harcourt. Опубликовано Houghton Mifflin Harcourt Publishing Company.Все права защищены.

свес

vb , — свес , — подвес или — подвес

1. для выступа или расширения за пределы (поверхность, здание и т. Д.)

2. ( tr ) для подвешивания или подвешивания над

3. ( tr ) для угрозы, угрозы или доминирования

n

4. формирование, объект, часть конструкции и т. д., которая простирается за пределами или нависает над чем-то, например, выступ скалы нависает над горным склоном

5. количество или степень проекции

6. (аэронавтика) аэронавтика

a. половина разницы в размахе основных опорных поверхностей биплана или другого многоплана

b. расстояние от наружной опорной стойки крыла до кончика крыла

7. (Banking & Finance) финансов акций, коллективно, что страховщики должны покупать, когда новый выпуск не был полностью рассмотрен по рынку

Словарь английского языка Коллинза — полный и несокращенный, 12-е издание, 2014 г. © HarperCollins Publishers 1991, 1994, 1998, 2000, 2003, 2006, 2007, 2009, 2011, 2014

o • ver • hang

( v. ˌoʊ vərˈhæŋ; п. ˈoʊ vərˌhæŋ)

v. -hung, -hang • ing,
n. в. Т.

1. для подвешивания или подвешивания.

2. для расширения, выступа или выступа.

3. навешивать или угрожать; нависать над.

в.и.

4. повиснуть; выступать или выступать над чем-то внизу.

н.

5. то, что выступает или выступает вперед; проекция.

6. размер проекции.

7. избыток или излишек ценных бумаг, валюты или запасов.

8. выступающая верхняя часть здания в виде крыши или балкона.

[1590–1600]

Рэндом Хаус Словарь колледжа Кернермана Вебстера © 2010 K Dictionaries Ltd. Авторские права 2005, 1997, 1991, Random House, Inc. Все права защищены.

свес


Past причастие: Консольные
герундия: нависающих

ImperativePresentPreteritePresent ContinuousPresent PerfectPast ContinuousPast PerfectFutureFuture PerfectFuture ContinuousPresent Идеальный ContinuousFuture Идеальный ContinuousPast Идеальный ContinuousConditionalPast Условное

императив
свес
свес
Претерит
Присутствует
Я выступ
Вы выступаете
Он / она / она выступы
Мы выступаем
Я консольный
ты консольный
он / она / она консольный
мы консольный
ты ung
они нависают
9027
Настоящее время Непрерывное
Я нависаю
вы нависаете
нависает
вы нависаете
они нависают
Present Perfect
У меня консоль
у вас консоль
выступ
свес
у вас свес
у них свес
Прошлое Непрерывное
Я нависал
7575 вы нависали75 вы нависали70
мы нависали
вы свисали
свисали
имел выступ
Past Perfect
У меня был консольный
у вас был консольный
он / она
он / она
у вас был выступ
у них был выступ
будет выступать
Future
я буду выступать
вы будете
вы будете
вы будете выступать
они будут выступать
5
Future Perfect
у меня будет выступ
у вас будет
он будет иметь консольный
у нас будет консольный
вы у них будет выступ
у них будет выступ
он / она будет
Future Continuous
Я буду нависать
вы будете нависать
мы будем нависать
вы будете нависать
они будут нависать
Present Perfect Continuous
Я нависал
он / она / она нависали
мы нависали
вы нависали
они нависали
5
Future Continuous
вы были бы rhanging
он / она / она будет нависать
мы будем нависать
вы будете нависать
они будут нависать
Я нависал вы нависали он / она / она нависали мы нависали они были свисает355
Условно
Я бы нависал
вы бы нависали
он / она будет нависать
3
они бы нависали
9027 1 Прошлое Условное
Я бы имел выступ
у вас был бы выступ
он / она / она бы консольный
у нас был бы выступ
у вас был бы они бы свесились

Collins English Verb Tables © HarperCollins Publishers 2011

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
