Разновидности арматурных каркасов, технологии производства и сферы применения

Подробности

Опубликовано: 03 Апрель 2019

Надежный и долговечный каркас фундамента из арматуры различного сечения увеличивает прочность железобетонной конструкции. Для производства используются металлические стержни, собранные в пространственную модель. Благодаря использованию металла удается нивелировать самое слабое место бетонного раствора – хрупкость. Каркас из арматуры для ленточного фундамента, железобетонных блоков, монолитной конструкции является обязательным для длительной эксплуатации сооружения.

Виды арматурных каркасов

Изготовление поддерживающего каркаса из арматуры выполняется в соответствии с требованиями ГОСТ и СНиП. К металлу, технологии соединения элементов, конструкции модели предъявляются высокие требования в плане прочности, надежности, способности выдерживать нагрузки на изгиб, разрыв и кручение.

В соответствии с общепринятой классификацией, выделяют два вида продукции. Плоский каркас из арматуры представляет собой металлическую сетку с ячейками одинакового размера. Для производства металлические стержни накладываются друг на друга под прямым углом и соединяются методом сварки или вязки. Используются плоские каркасы из поперечной арматуры для укрепления плоскостных сооружений, например, при выполнении стяжки пола, кирпичной кладке, оштукатуривании поверхности.

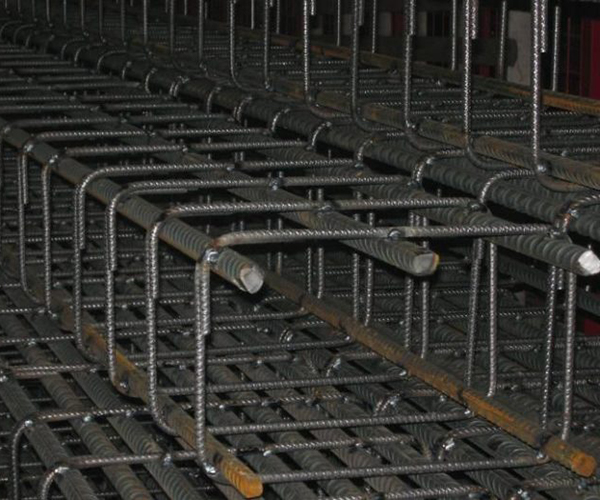

Пространственный поддерживающий каркас из арматуры имеет три размера: длину, ширину и высоту. В простейшей форме изделие представляет собой несколько плоских каркасов, объединенных в единую конструкцию. Вид, форма и размеры изделия могут быть самыми разными. Такая продукция используется при заливке фундамента, производстве монолитных блоков, колонн, балок и других железобетонных изделий.

Способы изготовления

Любой плоский каркас из арматуры изготовить достаточно просто. Для этого на поверхности расстилаются металлические прутья параллельно друг другу. Второй ряд стержней кладется сверху также через равные расстояния. Между собой пересекающиеся прутья надежно фиксируются, после чего изделие проверяется на прочность и надежность.

Плоские и пространственные каркасы из арматуры производятся двумя способами: при помощи вязки или сварки. В первом случае используется специальная проволока, толщиной от 0,8 до 1 мм. Прутья крепятся друг к другу с помощью специнструмента, после чего конструкция принимает прочную и надежную форму. Использование сварки также актуально, при этом к выполнению работ привлекаются квалифицированные специалисты.

Технология вязки или сварки арматурного каркаса выглядит следующим образом:

• составляется схема будущей конструкции, рассчитывается объем и параметры металлических прутков, расстояние между соседними прутьями, габаритные размеры;

• для производства каркаса из арматуры выполняется нарезка металла в размер, подготавливаются поперечины, проволока, при использовании технологии вязки;

• арматурные каркасы для фундамента свариваются отдельными секциями, плоские элементы соединяются в объемные конструкции;

• производится сборка отдельных секций в единую модель нужного размера и формы;

• готовое изделие устанавливается в опалубку и тщательно фиксируется для исключения подвижек при заливке бетонным раствором.

Аналогичным способом собирается арматурный каркас плиты перекрытия. Металлическая объемная сетка устанавливается в заранее подготовленную форму, после чего конструкция заливается цементом, остается для просушки и набора прочности.

Особенности продукции

Сварка и вязка арматурных каркасов является достаточно сложной операцией, выполнять которую без необходимого опыта не рекомендуется. Готовое изделие может не выдержать механической нагрузки, что приведет к повреждениям мест сварки и деформации фундамента. При соблюдении требований технологического процесса и использовании качественных материалов, сборка арматурного каркаса происходит без недостатков. Полученные конструкции применяются в следующих целях:

• при производстве монолитных конструкций из бетона использование арматурной основы обязательно и регламентировано нормативными документами;

• применение плоских каркасов актуально при производстве отделочных работ, так как подобные системы позволяют избежать образования трещин при перепадах температуры, влажности, различных механических воздействиях;

• арматурные каркасы перекрытий также пользуются спросом, выдерживают нагрузку на изгиб, кручение и разрыв;

• при кладке кирпича или блоков рекомендуется применять сетку из арматуры, так как прочность стены существенно возрастает;

• перед укладкой потолочной плитки, заливкой стяжки также желательно положить металлическую основу из сетки;

• еще одним способом применения продукции является утепление трубопроводов, на плоский каркас вокруг магистрали можно легко закрепить теплоизолятор;

• облицовка внешних и внутренних поверхностей зданий выполняется более качественно, если предварительно установить плоскую сетку.

Кроме указанных, существуют и другие сферы применения продукции. При выполнении подобных работ главное правильно рассчитать толщину прутьев, проработать чертеж арматурного каркаса и собрать конструкцию в соответствии с намеченным планом.

Достоинства плоских и объемных арматурных моделей

Приобретая и соединяя элементы арматурного каркаса в единую конструкцию, можно существенно улучшить характеристики железобетонно монолита. Использование стальных прутков актуально в строительстве, производственной отрасли, при ремонтных и отделочных работах. Контактная сварка арматурных каркасов востребована в частных целях, при возведении фундаментов дач и домов, других целях.

Использование подобных конструкций дает следующие преимущества:

• правильно сваренная и смонтированная арматура существенно увеличивает показатели прочности и надежности любого объекта, вне зависимости от размеров, назначения, максимальной нагрузки;

• хрупкость бетона и выкрашивание материала исключается, вне зависимости от интенсивности перепада температуры, влажности, механических воздействиях;

• у владельца строящегося объекта появляется возможность снизить расходы на возведение фундамента за счет уменьшения размеров и объема бетона;

• уменьшаются сроки монтажа здания, соответственно затраты на оплату труда рабочих, возрастает производительность труда.

• Готовая конструкция по своим характеристикам соответствует требованиями ГОСТ и СНиП, других нормативных документов.

Допускается соединение арматурных каркасов в одну единую систему непосредственно на месте установки. Подобная технология применяется при производстве сложных и протяженных фундаментов для жилых и промышленных объектов.

Технология производства арматурного каркаса

Несмотря на сложность конструкции, особенно пространственных каркасов, возможно самостоятельное изготовление металлического скелета для заливки фундамента. Допускается использование обрезков арматуры, но сварка или вязка должны быть максимально качественными и надежными. Технология производства каркаса в подготовленной для заливки бетонного раствора траншее состоит из следующих этапов:

• в траншею на одинаковых расстояниях друг от друга вбиваются 2 ряда металлических стержней, высота которых должна быть на несколько сантиметров ниже предполагаемого фундамента;

• между собой стержни попарно соединяются короткими прутками, длина которых немного меньше ширины траншеи, для фиксации используется сварка или вязка;

• на поперечные прутки укладывается продольная арматура на всю длину траншеи;

• стержни также свариваются или связываются между собой;

• после монтажа нижнего пояса, аналогичным образом производится верхний ряд, в первую очередь привариваются поперечины.

Готовая конструкция проверяется на прочность, после чего заливается цементным раствором. В качестве стержней используется ребристая арматура. Диаметр прутьев варьируется от 8 до 16 мм и более, в зависимости от особенностей фундамента и максимальной нагрузки.

Самостоятельное производство каркаса для плитного фундамента также возможно, но требует больших знаний и трудозатрат. Монтажнику необходимо сварить или связать две плоские сетки нужного размера. Для этого используются прутки толщиной 12-14 мм, желательно ребристые. Между собой сетки соединяются отрезками соответствующего размера. В результате получается объемная конструкция, придающая бетонному основанию прочность.

Возможно самостоятельное производство каркаса для фундамента из буронабивных свай. Для этого используется ребристая арматура в количестве от 2 до 4 штук. Между собой стержни соединяются специальными хомутами. Готовая конструкция устанавливается в подготовленное в грунте отверстие и заливается бетоном.

Отличные технические характеристики стальных прутков, способность выдерживать высокие механические нагрузки определяют спрос на продукцию. Производство любого фундамента, перекрытия, отделочные и строительные работы обязательно выполняются с организацией арматурного каркаса. Для расчета толщины стальных прутков, характеристик сетки, размеров ячеек и других параметров лучше воспользоваться помощью специалистов.

Видеоматериалы

• Вперёд >

Пространственный арматурный каркас для фундамента за несколько минут

На изготовление пространственного каркаса из железной арматуры уходит большое количество времени. Это связано с тем, что арматура диаметром больше 6 мм в сетках почти не поставляется, так как она очень тяжелая и переносить ее на стройплощадке не очень приятное занятие. Поэтому строителям приходится арматуру на стройке вязать, что достаточно долго и дорого. Но технологии не стоят на месте, вот уже больше 10-ти лет на отечественном рынке широко используются стеклопластиковая арматура при армировании бетонных конструкций, утвержден ГОСТ, Свод правил и прочие нормативные документы по применению композитной арматуры.

Недавно появилась еще одна приятная новинка — композитная сетка BASIS. Она представляет собой изготовленные по ГОСТ31938-2012 прутки из стеклопластика либо базальтопластика соединенные между собой в местах пересечения специальным термопластичным материалом.

Сетка BASIS нужна для армирования бетона взамен традиционной металлической арматуры. Соединение стеклопластиковых стержней в сетку совершается по запатентованной технологии. Термопластик, соединяющий между собой стержни, является стульчиком и образует защитный слой в бетоне.

Стержень, из которого формируется сетка BASIS, покрыт песком, что значительно повышает адгезию к бетону и увеличивает трещиностойкость конструкции, компенсируя этим низкий модуль упругости композита.

Основным преимуществом сетки является то, что она соединена в готовые карты, которые не нужно вязать на стройплощадке, кроме этого она обладает еще целым рядом преимуществ перед металлом:

• В 9 раз легче
• В 3 раза прочнее на растяжение
• В 7 раз ускоряет процесс армирования (не нужно вязать на объекте)
• На 20% дешевле
• Не нужны «стульчики», для защитного слоя
• Высокая коррозионная стойкость
• Низкая теплопроводность

В действительности композитная сетка BASIS открывает новый сегмент рынка, так как сетка состоит из стержня толщиной до 10 мм, она пригодна для армирования тяжелых конструкций, например настилы мостов, дорожные плиты, полы с высокими нагрузками, фундаменты различных конструкций.

Композитная сетка производится картами размером 2,2х6 м, при этом есть возможность выпускать карты других размеров с шириной не более 2,4м и длинной не больше 6м.

Композитная сетка BASIS  не требует установки подкладок для образования защитного слоя.

Разгрузка и укладка сетки осуществляется вручную, без привлечения техники.

Резка карт может осуществляться болгаркой диском по камню.

Таблица замены с металлом по прочности

Так же из сетки BASIS очень быстро и удобно делать пространственные каркасы, выглядит это так:

Берем одну карту BASIS и две полосы как на фото ниже

Полосы соединяем домиком и скрепляем стяжками

Повторяем операцию несколько раз, рекомендуемое расстояние между «домиками» 100-120 см.

Затем накрываем сверху еще одной картой BASIS

Получаем вот такой замечательный каркас

По нему можно смело ходить при заливке бетона

Каркас выпрямляется

Теперь каркас BASIS можно легко поднять

и перенести к месту заливки бетона, вес пространственного каркаса не более 20 кг
