Каркасные стены: Устройство стены каркасного дома — узлы, пирог, технологии возведения, варианты устройства. Устройство каркасных стен дома в Москве

19.02.2023

0 Comment

Содержание

Все, что нужно знать о стенах каркасного дома

Какие основные преимущества каркасной технологии обуславливают ее популярность
Особенности конструкции пирога каркасной стены
Особенности каркаса стены
Как выполняется утепление каркасных стен
Какие материалы используются для отделки каркасных стен
Проекты каркасных домов расчет стоимости строительства

Технология строительства каркасного дома с каждым годом находит все больше поклонников, соответственно постройку таких домов заказывают все больше клиентов, в том числе и в нашей компании «Дачный Сезон». И действительно, данная технология имеет целый ряд преимуществ и эксплуатационных характеристик, которые недоступны для классических решений, традиционных для возведения частного жилья в России.

У нас получили распространение два вида каркасной технологии: финская и канадская, которые имеют ряд отличий, хотя в общем и целом постройки получаются идентичные по своим эксплуатационным характеристикам, долговечности, скорости возведения и цене.

Причем такие эксплуатационные характеристики и особенности строительства обусловлены конструкцией и особенностями стены каркасного дома, а также кровельной системы, которые обеспечивают легкость строения и его энергоэффективность.

Какие основные преимущества каркасной технологии обуславливают ее популярность

При условии качественного проектирования, использования правильно подготовленных строительных материалов и профессиональной реализации проекта вы получаете дом, отличающийся:

длительным сроком эксплуатации, который при должном уходе может составлять 50-70 лет;
безопасностью проживания;

экологической чистотой конструкции;
экономичностью решения;
невысокими эксплуатационными затратами на отопление и кондиционирование;
быстрыми сроками возведения и вселения в дом, причем время от начала строительства до возможности заселения составляет всего лишь несколько месяцев;
одной из самых привлекательных цен на реализацию проекта по сравнению с использованием других технологий.

Все эти преимущества определяются, главным образом, свойствами, которые имеют каркасные стены конструкции. Именно в конструктивных особенностях стены заложены ключевые характеристики будущего дома, и от качества их возведения зависит, каким будет строение и насколько комфортно в нем будет жить.

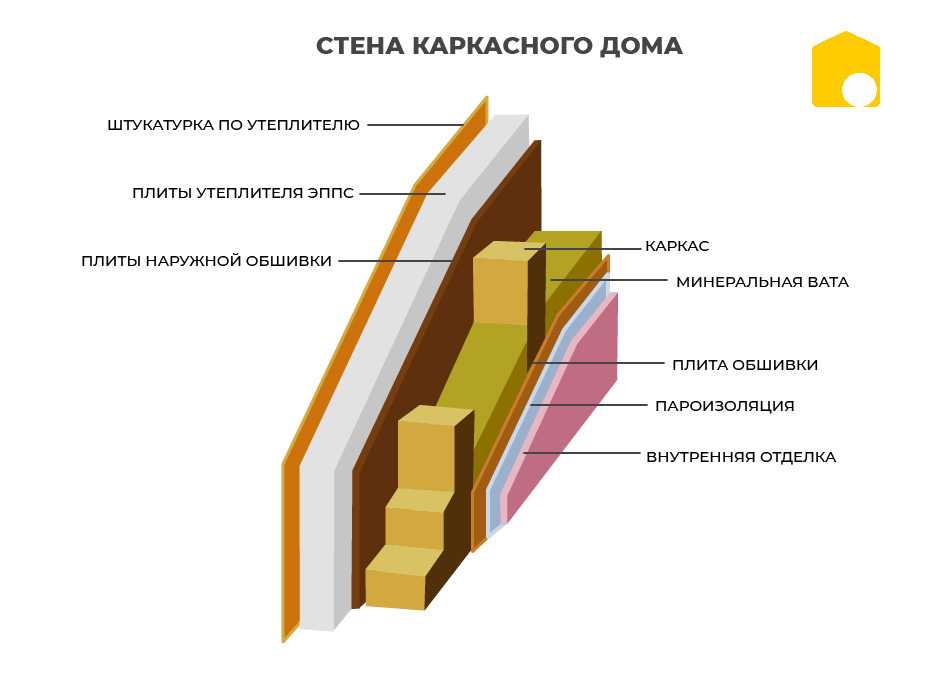

Особенности конструкции пирога каркасной стены

Ключевые характеристики такой постройки определяются тем, какие стены в каркасном доме предусмотрены в проекте и насколько качественный материал использован при их возведении. Конструкция стены достаточно сложная и состоит из нескольких основных слоев. Вне зависимости от того, какая технология постройки используется, пирог стены каркасного дома при рассмотрении от наружной части стены к внутренней состоит из таких конструктивных элементов:

внешняя декоративно-защитная обшивка;

гидро- и ветроизолирующая мембрана;
слой утеплителя;
мембрана пароизоляции;
внутренняя обшивка каркаса;
интерьерная отделка.

При этом несущий каркас стены собирается из бруса или доски по стандартной схеме, причем к материалам каркаса предъявляются достаточно жесткие требования, чтобы обеспечить безопасность и долговечность конструкции.

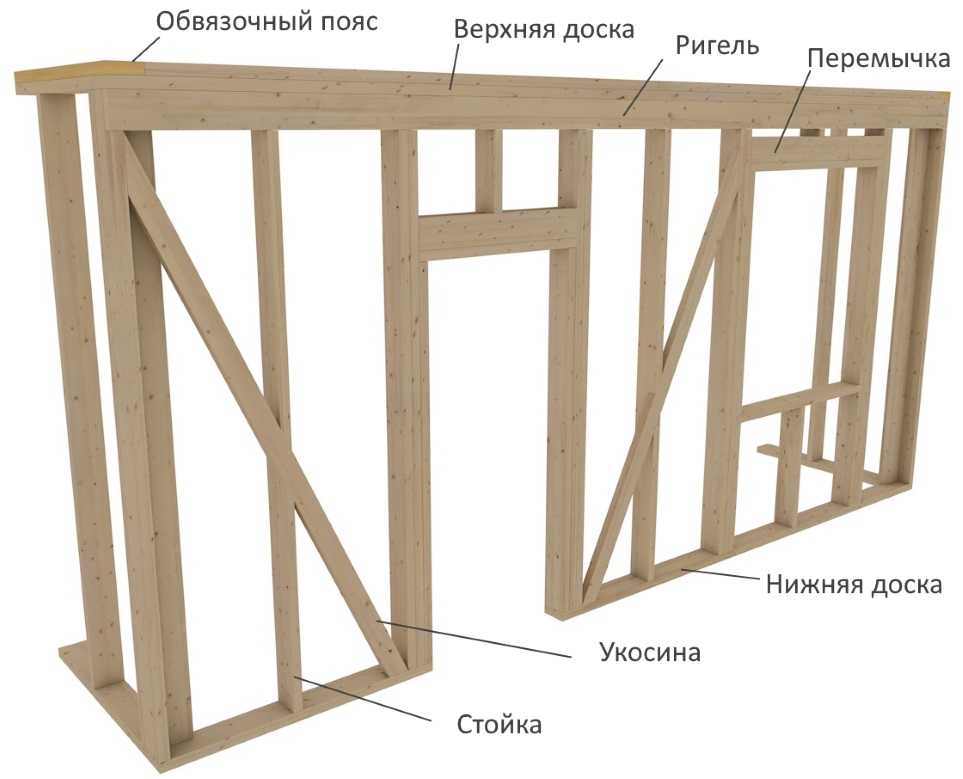

Особенности каркаса стены

Именно сборка каркаса и используемые материалы определяют, насколько долговечной, прочной и надежной будет будущая постройка. Особенности каркасных построек является то, что в них и внешние, и внутренние стены являются несущими. Правильная каркасная стена собирается из специально подготовленных пиломатериалов, просушенных до требуемого уровня влажности и собранных в единую конструкцию с соблюдением правильной геометрии элементов стены. К такому каркасу впоследствии крепятся внешние и внутренние части стенового пирога.

Кроме правильной просушки пиломатериалы должны быть обработаны антисептическими и антипиреновыми составами, что необходимо для повышения их срока службы и обеспечения противопожарной безопасности.

Также к особенностям каркасной стены можно отнести то, что места расположения дверных и оконных проемов закладываются на этапе проектирования и не могут быть изменены во время строительства без существенной переделки конструкции каркаса. Тоже касается и перепланировки, поэтому распределению внутреннего пространства, расположению окон и дверей необходимо уделить внимание на этапе разработки проекта.

Если говорить о различиях между финской и канадской технологиями, то по конструкции стены принципиальных отличий нет, есть лишь разница в способе сборки и усиления элементов под проемы, которые предназначены для установки оконных и дверных систем. Если по канадской технологии предусмотрена сборка строения непосредственно на месте с подгонкой во время возведения стен, то финская предусматривает сборку стенового пирога непосредственно в условиях цеха и доставку собранных элементов на участок строительства. В результате канадская технология более экономична, а финская позволяет получить максимальную точность изготовления элементов и повысить скорость проведения строительных работ непосредственно на участке.

Также финская технология возведения стены обходится несколько дороже.

Как выполняется утепление каркасных стен

Утепление стен каркасного дома – это важный этап проектирования и строительства, который определяет, насколько комфортным и экономичным будет проживание в такой постройке, особенно если она предназначается для круглогодичного проживания. Как правило, в качестве утеплителя для стен каркасного дома используются материалы природного происхождения, и наиболее распространенным является минеральная вата. По своим техническим и эксплуатационным свойствам минеральная вата имеет всего один существенный недостаток, который выражается в увеличении теплопроводности каркасной стены при значительном увлажнении утеплителя и с течением времени. Недостаток компенсируется качественной гидро- и пароизоляцией. В этом случае срок сохранения свойств этого материала составляет порядка 20 и 25 лет. В остальном применение минеральной ваты дает такие преимущества:

экологическая безопасность;
хорошие теплоизолирующие свойства;
негорючесть материала;
простота монтажа и замены при ремонте;
возможность составлять утепляющий слой любой толщины, просто добавляя дополнительные утепляющие маты в конструкцию.

В условиях нашего климата правильное утепление каркасной стены предполагает использование нескольких слоев минеральной ваты. Поэтому обычно толщина каркасной стены, выходящей на улицу, составляет не менее 150 мм, а в наших постройках мы используем стены толщиной 200 мм, что предполагает укладку четырех слоев минеральной ваты. Таким же способом утепляется и потолок постройки.

Для внутренних перегородок используется меньшая толщина стен каркасного дома, которая обычно составляет 100 мм и предполагает укладку двух слоев минеральной ваты.

Какие материалы используются для отделки каркасных стен

В качестве черновой отделки и для защиты слоя утеплителя, а также для придания дополнительной жесткости конструкции используется, как правило, листовые материалы. Для наружной обшивки каркасной стены чаще всего используют OSB, которая не подвержена воздействию влаги и имеет достаточную прочность при механических воздействиях.

Внутренняя обшивка чаще всего делается либо из ОСП, либо из стенового гипсокартона, который идеально подходит под любой тип отделки начиная от штукатурки и оклейки обоями, заканчивая обшивкой вагонкой или укладкой плитки.

Как правило, кроме OSB снаружи каркасного дома используется дополнительная декоративная отделка. Впрочем, если в этом нет необходимости или требуется максимально сэкономить, OSB листы можно просто покрасить. Однако чаще всего используют либо обшивку евровагонкой или блокхаусом, либо вентилируемые фасады на основе сайдинга или схожих по конструкции и свойствам материалов, например, композитную доску. При этом дополнительный слой отделки и вентилируемый фасад обеспечит более щадящий режим эксплуатации каркаса дома, а значит, продлевается срок его службы.

При качественной сборке каркасника срок его службы может составлять от 50 до 70 лет, при этом конструкция получается легкой, не требует обустройства тяжелого фундамента и практически не подвержена усадке, поэтому декоративную отделку по стенам можно проводить практически сразу после строительства.

Единственная технология отделки снаружи, которая не дает желаемого долговечного результата и редко применяется сразу после строительства – это отделка обычной штукатуркой. Она даже при незначительной усадке стены подвержена растрескиванию и сохраняет привлекательный вид после нанесения на только что построенный каркасный дом не более 5 лет, после чего растрескивается, требует замены или ремонта.

Еще раз обращаем ваше внимание на то, что каркасные конструкции требуют максимально точного продумывания конструкций и функциональности на этапе проектирования, поскольку при желании сделать перепланировку или реконструкцию можно столкнуться со сложностями и проблемами, которые будет непросто решить. Это же касается и выбора материалов, поэтому на этапе проектирования вы должны точно определиться с тем, какой утеплитель для стен каркасного дома выбрать, какие отделочные материалы планируется применять, чтобы не только согласовать внешний вид и особенности конструкции проекта, но и определить вес будущей конструкции. Это необходимо для точного выбора оптимального типа фундамента и его расчета.

Наша компания «Дачный сезон» практикует именно такой подход, то есть мы максимально плотно работаем с заказчиками на этапе согласования проекта и его доработки. Поэтому в готовой конструкции учитываются все пожелания и она будет иметь высокое качество, которое мы подтверждаем гарантией на 16 лет.

Ознакомьтесь с проектами домов и рассчитайте стоимость строительства

Каркасный дом
Ханна
Площадь 76 м² Размеры 8х9.5 м
~~2 336 241 ₽~~
Цена сейчас 2 256 441 ₽
Цена в феврале 2 366 565 ₽
Цена весной 2 807 061 ₽
Проект в ипотеку
org/Product»>
Каркасный дом
Берг
Площадь 96 м² Размеры 8х12 м
~~2 810 515 ₽~~
Цена сейчас 2 714 515 ₽
Цена в феврале 2 846 995 ₽
Цена весной 3 376 915 ₽
Проект в ипотеку
ЭКО
Каркасный дом
Вокс
Площадь 198 м² Размеры 10.7х12.4 м
~~4 579 582 ₽~~
Цена сейчас 4 381 582 ₽
Цена в феврале 4 595 422 ₽
Цена весной 5 450 782 ₽
Проект в ипотеку

разделитель

Фахверк
Читать полностью
3. 1 (Голосов: 2)
Укладка тротуарной плитки своими руками
Укладка тротуарной плитки на площадках и садовых дорожках успешно заменила старые решения с использованием асфальтобетонных смесей и сплошного бетона. Покрытие долговечное, не подверженное растрескиванию, легко ремонтируется при условии, что на этапе подготовки и укладки все было сделано правильно. О методах укладки тротуарной плитки на дорожках и площадках своими руками рассказываем в этой статье.
Читать полностью
2.94 (Голосов: 2)

Тульская обл, Заокский, Деревня Скрипово

Москва, ДСПК «Кленово»

Московская область, Дмитровский район

Заокский район, СНТ «Улыбка 3»

Пятницкое шоссе, д. Брехово

Московская обл. , г. Волоколамск

Московская область, п. Нудоль, ДНП «Аквамарин»

д.Тихоново, Можайский р-н

г. Химки, снт Восход

Владимирская область, пос. Клязьминский

Симферопольское шоссе, поселок Мартьяново

г. Ярославль, ТСН. Любашино

Московская область, СП Соколовское

Чеховский р-н, СНТ»Губернские Дачи» — 2

Истринский район, д. Ивановское

Раменский район, с. Марково

Загородный дом в деревне Голявино

Чеховский район, деревня Коровино

Пушкинский район, Заветы Ильича

Дмитровский р-н, д.Подосинки

Смотреть «Уровень.Фундаменты» на телеканале Т24
Смотреть Отзыв заказчика Вячеслава

Смотреть Ирина
Смотреть Юлия

Конструкция стены каркасного дома | Стены своими руками

Главная
Строим дом
Своими руками
Стены

В современном строительстве загородных домов одним из наиболее экономичных и удобных в применении материалов считаются каркасные деревянные стены.

Они сегодня являются чрезвычайно популярными у потребителей, поскольку не требуют профессиональной подготовки и квалифицированного труда для монтажа.

Технические особенности данных конструкций позволяют сравнительно быстро возводить дома, поскольку сложные соединения на врубках здесь заменены простейшими гвоздевыми.

Недостатки каркасной конструкции

Если для возведения своего загородного коттеджа вы хотите выбрать вариант каркасных стен, то вам необходимо знать про основной недостаток данных конструкций – про влагу, которая накапливается во внутренних полостях каркаса. Влага способна проникать через щелочки наружной обшивки во время косых дождей либо же конденсироваться в толще утеплителя.

Конденсат получается из водяных паров теплых потоков воздуха, попадающих из внутреннего отапливаемого помещения в зимний период года. Влага, проникшая внутрь каркаса, вызывает увлажнение утеплителя, а это значительно снижает его теплозащитные способности.

Поскольку утеплитель, расположенных еж слоев обшивки, высыхает долго и очень медленно, он довольно скоро становится благоприятной средой обитания и развития плесени и грибов, которые поражают все деревянные элементы.

В связи с этим при возведении каркасных жилых строений необходимо максимально надежно защитить их стены от попадания в них водяных паров изнутри, влаги наружи и от грунтовой влаги, которая поднимается вверх в процессе капиллярного подсоса.

Основные части каркасных стен

Конструкция наружной каркасной стены представлена тремя основными частями:

облицовка внутренняя, оснащенная гидроизоляционным слоем,
несущая часть, оснащенная теплоизоляционным покрытием,
облицовка наружная.

В случае, когда используется каркас либо каркасная плита, толщина несущей части может являться меньше, чем толщина самой теплоизоляции. Каркасная плита тоже может выступать в роли теплоизоляционного материала.

Функции каркасных стен

Каждая из частей конструкции стены выполняет свои функции:

слой гидроизоляции препятствует проникновению в конструкцию стен конденсации водяных паров и влаги внутреннего воздуха,
несущая часть воспринимает, а также передает воспринятые нагрузки на конструкцию фундамента, обеспечивает сохранность в доме теплоты,
облицовка наружная служит для защиты от проникновения внутрь конструкции стен влаги извне.

Каркас содержит нижнюю обвязку, на которую устанавливают угловые и несущие стойки, а также опирающиеся на стойки насадки. В зависимости от толщины конструкций заполнения будет определяться ширина частей каркаса. Стойки устанавливаются соответственно размеру заполнителя.

Типы конструкций каркасных стен

На сегодняшний день применяются следующие типы конструкций каркасов:

Монтируемые каркасные стены

Здесь в качестве дополнительного теплоизоляционного слоя используют или еще один каркас (плита, расположенная под наружной облицовкой), либо плита с внешней стороны каркаса, которая состоит из минеральной ваты и покрытия, предназначенного для защиты от продувания.

Все слои конструкции скрепляются посредством пластиковых гильз, препятствующих сжатию изоляционной плиты. Между стойками каркаса расстояние составляет не больше 600 мм.

Каркас двойной

Здесь роль дополнительной теплоизоляции выполняет двойной каркас, элементы которого объединяются либо посредством твердой волокнистой плиты, либо посредством металлического крепления.

Модульные панели

Здесь дополнительным слоем теплоизоляции могут являться листы либо плиты из пенополиуретана. В таких стенах отверстия выпиливают непосредственно на рабочей площадке. Устанавливаемых поверху деревянных крепежный брус следует рассчитать таким образом, чтоб несущие балки перекрытия не оказались расположенными над монтажными отверстиями.

Стена наружная, выполненная из мелкоразмерных панелей

Конструкция так называемых мелкоразмерных панелей подобна конструкции традиционных наружных стен. Гидроизоляция прокладывается единым слоем. В местах швов она соединяется силиконовой массой. Отдельные элементы крепятся к нижнему брусу по швам, а также по внутренней поверхности собираемых стен.

Видео. Утепление каркасного дома // FORUMHOUSE

Видео. Стены каркасного дома

Статьи о стенах в загородных домах

Возведение стен каркасного дома
Расчет материалов для стен каркасного дома
Способы перевязки швов кирпичной кладки
Кладка из кирпича своими руками
Кладка кирпичей и блоков — важный нюанс
Кирпичи или блоки для стен — что лучше?
Технология кирпичной кладки
Способы кирпичной кладки
Делим кирпич на части
Сооружаем стены из камня
Как выполнять кладку из бутового камня?
Стены из газосиликатных блоков
Возведение стен из экологически чистых материалов
Возведение стен из арболита
Технология возведения рубленого дома
Выдержка и сушка деревянного дома
Возведение дома из деревянного кирпича
Способы защиты древесины от грибка
Облицовочный материал — клинкерная плитка
Отделка дома сайдингом
Выбираем цвет для окраски фасада
Готовим мастику и грунтовку
Красим стены или клеим обои?
Поклейка бамбуковых обоев
Поклейка виниловых обоев
Поклейка жидких обоев
Поклейка пробковых обоев
Поклейка флизелиновых обоев
Поклейка широких обоев
Поклейка обоев встык
Поклейка обоев на гипсокартон
Поклейка обоев под покраску
Поклейка обоев на побелку, краску, штукатурку
Поклейка обоев в углах
Клеят ли обои на обои?
Клеим обои зимой
назад в раздел «Строительство дома своими руками»

Как оформить стену

Соображения безопасности, получение разрешений и инструкции по строительству

От

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 29.11.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Факт проверен

Джиллиан Дара

Факт проверен Джиллиан Дара

Джиллиан — независимый журналист с 10-летним опытом работы в жанре лайфстайл. Она пишет и проверяет факты для TripSavvy, а также проверяет факты для The Spruce.

Узнайте больше о The Spruce’s Редакционный процесс

Пыльная пиксельная фотография / Getty Images

В этой статье

Компоненты стены
Вопросы безопасности
Инструкции
Советы
Когда следует обратиться к специалисту
Разрешения и коды
Часто задаваемые вопросы

Обзор проекта

Обрамление стены — или строительство простой стены — это базовый навык, который поможет вам существенно изменить площадь вашего дома. Обрамление — это простой и недорогой проект, для которого не требуется много специализированных инструментов или материалов: только обрамляющий молоток, гвозди и бруски два на четыре. После того, как вы обрамили стену, все готово для добавления дверей, окон, сайдинга или гипсокартона.

Основные компоненты стены

Каркасная стена — это простая, но гибкая конструкция. Точное расположение шипов по горизонтали и вертикали делает конструкцию такой прочной.

Нижняя подошва (горизонтальная)

Вся каркасная стена опирается на одну нижнюю подошву, сделанную из двух на четыре. Это два на четыре работает горизонтально и опирается на пол.

При возведении стены на бетоне нижняя плита стены должна быть изготовлена из обработанной под давлением древесины, чтобы предотвратить гниение древесины от влаги.

Шпильки (вертикальные)

Семь вертикальных стоек размером два на четыре на каждые 8 футов стены проходят перпендикулярно нижней пластине. Вверху они будут соединяться с верхними пластинами. Стеновые стойки должны располагаться на расстоянии 16 или 24 дюймов друг от друга в соответствии с местными нормами и требованиями проекта. Как правило, безопаснее размещать шпильки через каждые 16 дюймов.

Верхние пластины (горизонтальные)

Параллельно нижней пластине идут две верхние пластины, тоже два на четыре. Эта пластина соединяется с вершинами вертикальных стоек и с потолком.

Совет

Все каркасы стен со временем будут иметь какой-либо вид обшивки (или внешнего слоя), будь то гипсокартонные панели для внутренних работ или фанера или листы ОСП для наружных работ. Хотя обшивка технически не является частью процесса каркаса, она играет важную роль в укреплении каркаса.

Соображения безопасности

Если каркас стены также включает в себя удаление другой стены, обязательно создайте систему поддержки перед удалением стены. Используйте регулируемые стальные колонны (также называемые опорными колоннами или домкратами) с двумя на четыре над и под стальными колоннами, или вы можете построить временную стену из двух на четыре.

Оборудование/инструменты

Обрамляющий молоток
Площадь скорости
Карандаш
Меловая линия
Электрическая торцовочная пила или циркулярная пила
Пороховой гвоздезабиватель (для бетонных полов)
Безопасные очки

Материалы

10 премиум-класса два на четыре, каждый 8 футов
16d (3 1/2 дюйма) гвозди

Как оформить стену

План Проект
Каркасная стена требует вертикальных стоек через каждые 16 дюймов (или 24 дюйма в некоторых случаях), а также двух верхних пластин и одной нижней пластины. Для крупных проектов рассчитайте количество материалов с помощью онлайн-калькулятора или вручную.
Подготовьте большой участок пола для работы. Пол должен быть идеально ровным. Некоторые стены могут быть построены и установлены после отделки, но другие проекты интерьера могут потребовать, чтобы вы установили каркас стены на месте. Если ваши потолки или полы неровные, лучше всего обрамить стену на месте, измерив каждую стенную стойку для определенной высоты предполагаемого местоположения.
Тарелки стопки
Выберите два на четыре, которые вы собираетесь использовать в качестве стеновых пластин. Положите их на ребро, бок о бок. С квадратом убедитесь, что концы идеально выровнены.
Наконечник
Временно зафиксируйте шпильки с помощью С-образного зажима или стержневого зажима. Хотя в этом нет необходимости, это помогает удерживать их на одном уровне и предотвращать их опрокидывание.
Отметьте расположение центральных шпилек на пластинах
Зацепите конец рулетки за один конец сложенных тарелок. Протяните рулетку по всей длине пластин до конца и зафиксируйте ее на месте. Карандашом отмечайте каждые 16 дюймов на шпильке, пока не дойдете до конца доски. Квадратом Speed Square проведите метку по обеим пластинам.
Это центральные положения для каждой вертикальной стойки. Не снимайте рулетку.

Отметить расположение шпилек передней кромки

Чтобы упростить размещение вертикальных стоек, отметьте передний край, где начинается каждая из них. Для этого отметьте назад 3/4 дюйма от каждой из предыдущих отметок в центре.

Таким образом, центральное измерение 16 дюймов также будет отмечено назад до 15 1/4 дюймов. Оставьте метки по центру на месте, но «X» уберите их, чтобы избежать путаницы.

По центру	Передний край шпильки
16 дюймов	15 1/4 дюйма
32 дюйма	31 1/4 дюйма
48 дюймов	47 1/4 дюйма
64 дюйма	63 1/4 дюйма
80 дюймов	79 1/4 дюйма
96 дюймов	95 1/4 дюйма

Продолжить измерения до грани
Поверните два на четыре на четверть оборота каждый, чтобы теперь они лежали ровно. С помощью Speed Square и карандаша продолжите краевые метки на лицах.
Вырезанные шпильки
Используя электрическую пилу, отрежьте вертикальные стойки до нужной высоты стены за вычетом толщины трех пластин. Итак, если вы хотите, чтобы ваша стена была высотой 8 футов, обрежьте шпильки до 9.1 1/2 дюйма в длину (96 дюймов минус 4 1/2 дюйма).
Шпильки и пластины для сухой посадки
Свободно выложите каркасную стену с двумя на четыре стороны по краю, с двумя пластинами сверху и одной снизу. Посмотрите вниз на каждую из вертикальных стоек, чтобы определить направление короны или кривизны. Положите каждую шпильку головкой вверх. Если коронка какой-либо шпильки отличается от короны других шпилек, удалите ее из этого проекта.
Верхняя пластина с отступом для углов (дополнительно)
Если это одна стена, выровняйте две верхние пластины одну над другой. Если вместо этого стена будет соединяться под углом 90 градусов к другой стене, которую вы обрамляете, отодвиньте самую верхнюю пластину.
Оставьте нижнюю из двух верхних пластин полной длины. Пластину, которая лежит поверх этой пластины, следует обрезать на 3 1/2 дюйма короче. Таким образом, если нижняя верхняя пластина имеет размер 96 дюймов, то пластина поверх нее должна иметь размер 92 1/2 дюйма. Это позволяет соседней угловой стене смыкаться сверху.
Прикрепите все детали
Прибейте шпильки между верхней и нижней пластинами, используя по два гвоздя на каждый конец. Если вы сейчас прикрепляете самую верхнюю верхнюю пластину, прибейте ее гвоздями над каждой вертикальной стойкой.
Поднять стену
Начертите мелом линию на полу в том месте, где должна проходить стеновая рама. Вместе с помощником наклоните настенную раму вверх и переместите ее на место вдоль меловой линии.
Прикрепить уголок
Если стена будет встречаться с другой стеной в углу, соедините их впритык друг к другу, чтобы сформировать L-образную форму. Вбейте гвозди примерно через каждые 24 дюйма в две соседние доски. При соединении двух новых стен на углу, которые еще не установлены, свяжите стены между собой с помощью строительных стяжек для каркаса.
Прикрепить к полу
Для деревянных черновых полов с балками прибейте каркас стены через нижнюю пластину к полу двумя гвоздями на каждой доступной балке. Лаги не видны. Они располагаются под полом. Прибейте гвоздь и между балками, где это возможно.
Если пол бетонный, используйте пороховой гвоздезабивной пистолет, чтобы прикрепить нижнюю пластину к бетону.
Предупреждение
В случае деревянного основания заранее проверьте под ним места, где вы будете прибивать гвозди, чтобы не проткнуть электрические провода или трубы. Как правило, ни один из сервисов не будет располагаться непосредственно под полом в пределах досягаемости гвоздей, но всегда безопаснее проверить.
Финишная верхняя верхняя пластина (дополнительно)
Если стена будет оставаться прямой в течение длительного времени, необходимо будет прикрепить несколько настенных блоков друг к другу. Если это так, прикрепите самую верхнюю верхнюю пластину в конце, отступив ее на 4 фута.
Лучший способ добиться этого — оставить самую верхнюю пластину неприкрепленной до тех пор, пока каркас не будет поднят и установлен на место. Затем проведите в натуральную величину два на четыре поперек каждого разрыва стены, центрируя их над каждым разрывом в их средних точках.

Советы по обрамлению стены

Будьте внимательны при измерении и маркировке мест крепления стоек на пластинах. Когда вы позже устанавливаете листовые материалы, такие как фанера или гипсокартон, эти материалы зависят от попадания точно выровненных шпилек.
Если в каркасе стены будут окна и двери, встраивайте их во время каркаса, а не добавляйте их задним числом. Обрамите стену дверью или окном, сначала отметив ее место, а затем установив оставшуюся часть стены вокруг нее.
Для небольших установок, таких как навес, может быть целесообразно установить обшивку на каркас стены, пока каркас еще лежит на земле. Обшивка поможет вам сделать каркас стены квадратным.
Прикрепляя верхние пластины, прибивайте гвозди только в местах расположения шпилек. Если прибить между шпильками, электрикам и сантехникам будет сложнее просверлить отверстия в пластинах.
Сформируйте угол внутренней стены, прибив дополнительный брусок два на четыре с обратной стороны, чтобы обеспечить поверхность для крепления края гипсокартона.

Когда звонить специалисту

Небольшие внутренние установки, которые не будут нести вес сверху, идеально подходят для самодельщиков. Крупномасштабные проекты каркаса стен, особенно те, которые включают наружные стены, часто лучше оставить в руках профессиональных каркасников или плотников.

Разрешения и коды

Большинство сообществ потребует от вас подать заявку на разрешение на строительство, прежде чем возводить стену. Когда вы обратитесь в свой разрешительный отдел, каркас стен может подпадать под рамки более крупного проекта, такого как преобразование гаража в жилое помещение. Или это может подпадать под широкое определение изменения внутреннего пространства, как структурного, так и неструктурного.

В любом случае, независимо от того, будет стена, которую вы возводите, несущей или нет (например, в случае с перегородкой), скорее всего, вам потребуется разрешение на строительство и соответствующие проверки.

BSI-134: Высокопроизводительные каркасные стены «Стены из хот-рода»

Мой папа сказал: «Сынок, ты заставишь меня пить, если не перестанешь строить этот хот-род ¹… ”

. Вы слышали, что история о рамке на стенах

, где ель и сосна находились …

Я создавал эту модель, а!

Он имеет изоляционную оболочку

И он действительно усилен.

И эта компоновка кадра придает ему влияние..

У него 12 дюймов; использует их все…

У него есть OVE ² , он просто не упадет…

Итак, как построить деревянный каркасный дом? Просто… вы турбозаряжаете стены… начните с шасси… я имею в виду раму… а затем добавьте лошадиных сил… я имею в виду изоляцию… и затем улучшите управляемость… я имею в виду утонченность контрольных слоев… и попробуйте…

Деревянная рама 2×4 восходит к «Иллинойсскому коттеджу» на Парижской выставке 1867 года и Великому пожару в Чикаго в 1871 году. Мы знаем, как сделать лучше. Перейдите на 2×6 и будьте эффективны… перейдите к «расширенному каркасу»… 24-дюймовые центры, одинарные пластины, без домкратов, без калек, коллекторы только в несущих стенах, все выровняйте… штабелирование каркаса… и вы используете меньше метража досок, чем стандартные каркас… на 30 процентов меньше деталей, и у вас будет больше места для изоляции. И да, мы были здесь раньше… (BSI-030: Расширенное кадрирование, март 2010 г.).

Итак, давайте начнем с усовершенствованной каркасной стены 2×6 в качестве «базовой сборки» и добавим «лошадиные силы». Взгляните на рисунок 1. Полость стены рамы в сборе основания можно изолировать практически любым материалом… получаем примерно от «номинального» R-20 до «номинального» R-35 в зависимости от изоляции полости. Давайте добавим «жесткую» изоляцию… непрерывную внешнюю изоляцию. Практическая толщина «одного слоя» непрерывной наружной изоляции составляет около 1,5 дюймов из-за ограничений, связанных с креплением облицовки непосредственно через жесткую изоляцию к каркасу. Итак… мы можем добавить дополнительный R-7,5 к R-12 в зависимости от выбора изоляции. ³ В нижней части я получаю «номинальную» R-27, а в верхней части я получаю «номинальную» R-47. Получение серьезной шумоизоляции «лошадиных сил» уже сейчас.

Давайте перейдем к нескольким слоям (также рис. 1)… как насчет 4 дюймов… два 2-дюймовых слоя с полосами обшивки 1×4 для крепления облицовки. Хорошо, теперь мы можем добавить дополнительный R-15 к R-30 в зависимости от выбора изоляции. Вау… в нижней части я получаю «номинальную» R-35, а в верхней части я получаю «номинальную» R-65. Вы хотите больше, чем 4 дюйма? Действуй. Легко сделать 6 дюймов или 8 дюймов… да, мы были здесь раньше (BSI-056: Leiningen Versus the Ants Redux, май 2012 г.). Да, вы могли бы сделать 8 дюймов на стене 2×6… примерно 14 дюймов всего ⁴ …

Ага, я вижу, как приближается этот поезд… что, если я не хочу или не хочу распылять полиуретановую пену или какую-либо жесткую изоляцию? Расслабляться. Мы можем сделать все это с помощью целлюлозы, стекловолокна или перетертых синих джинсов Глории Вандербильт в качестве изоляции полостей. Используйте «ферменную стену/смещение» или перейдите к «двойной стене» (да, также Рисунок 1). Вы хотите R-60 с целлюлозой? Легкий. Вам понадобится примерно 16 дюймов изоляции. Вы получаете 5,5 дюймов (R-20) в базовой сборке. Добавьте «стеновую ферму» толщиной 11 дюймов… и вы получите примерно R-40 больше…. Вам не нравится «стеновая ферма», добавьте вторую стену снаружи… перейдите к «двойной стене». Черт возьми, вы хотите больше, чем R-60… дерзайте. Легко добраться до Р-70 или Р-80. ⁵

Рис. 1: Усовершенствованные каркасные стены с турбонаддувом. Начните с усовершенствованной каркасной стены 2×6 в качестве «базового узла» и добавьте «мощность»… внешнюю непрерывную изоляцию… ферменную стену/смещение…. и двойная стенка.

Итак, давайте подробнее рассмотрим некоторые из этих «горячих стержней» стен…

Рис. 2. Усовершенствованный каркас с изоляционной обшивкой.

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки. В качестве наружной изоляционной обшивки используются пенополистирол (EPS), экструдированный полистирол (XPS) и фольгированный пенополистирол (PIR). Распылительная пена используется на краевой балке для предотвращения утечек воздуха.

Стекловолокно, выдувная и напыляемая целлюлоза — это воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также образование конвективных петель в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Изоляционная обшивка (EPS, XPS и пенополиизоциануратные плиты с фольгированным покрытием (PIR) воздухонепроницаемы. Когда стыки между панелями изоляции, изоляцией и каркасом должным образом герметизированы лентой, мастикой, герметиком и т. д., образуется эффективный воздухорегулирующий слой. (система воздушного барьера) может быть создана на внешней обшивке.

Защита от дождя обычно решается с помощью водоотталкивающего слоя, уложенного внахлест и/или скрепленного лентой, например, строительной бумаги или синтетической домашней пленки. Можно использовать изоляционную обшивку в качестве гидроизоляционного слоя, если все пересечения, окна, двери и другие проходы будут соединены с поверхностью изоляционной обшивки водонепроницаемым образом, а швы изоляции проклеены или проклеены во избежание проникновения воды. проникновение.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, в то время как EPS, XPS и PIR являются умеренно проницаемыми, умеренно непроницаемыми и полностью непроницаемыми соответственно. Изолирующая обшивка снижает риск образования конденсата в зимнее время за счет повышения температуры поверхности конденсации (плоскости конденсации) и снижает риск проникновения пара внутрь в летнее время за счет замедления движения пара в ограждение из облицовки хранилища, такой как кирпичная кладка или штукатурка. Уровень пароизоляции стен с изоляционной обшивкой определяется в IRC (да, мы были здесь раньше… BSI-100: Гибридные сборки, октябрь 2017 г.).

Рисунок 2: Усовершенствованное создание с изоляционным оболочкой

• 2×6 Advanced Wood Cram Wall

• Вопрос из стебля. Дренажное пространство, создающее вентиляционный/дренажный зазор не менее 1/4 дюйма за облицовкой

0385

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства для стоек. В качестве наружной теплоизоляционной обшивки используется пенополистирол (EPS), экструдированный пенополистирол. Распылительная пена используется на краевой балке для предотвращения утечек воздуха.

Стекловолокно, вспененная и напыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Обшивка из гипса, облицованного стеклом, воздухопроницаема. Когда швы между гипсовой обшивкой должным образом герметизированы жидким или наносимым мастерком гидроизоляционным слоем, также создается эффективный воздухонепроницаемый слой (система воздушного барьера).

Защита от дождя обычно решается за счет создания дренажного зазора между нанесенным жидким или нанесенным шпателем водоотталкивающим слоем и покрытием из пенополистирола.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, в то время как пенополистирол и слои штукатурки являются умеренно проницаемыми. Изолирующая обшивка из пенополистирола снижает риск образования конденсата в зимнее время за счет повышения температуры поверхности конденсации (плоскости конденсации) и снижает риск проникновения пара внутрь в летнее время за счет замедления движения пара из штукатурки в ограждение. Уровень пароизоляции стен с изоляционной обшивкой определен в IRC BSI-100: Hybrid Assemblies, октябрь 2017 г. ).

Рис. 3: Система отделки внешней изоляции (EIFS)

• Стена с деревянным каркасом 2×6

• Изоляция полостей из стекловолокна, целлюлозы или напыляемой пены

• Гипсокартон со стеклянным покрытием или гипсовая обшивка

3 контрольный слой

• Дренажный зазор/каналы

• Внешняя изоляция из пенополистирола (EPS)

• Штукатурка

0385

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства для стоек. Два или более слоя изоляционных плит из минерального волокна укладываются поверх обшивки из фанеры или ОСП.

Стекловолокно, вспененная и напыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Листы фанеры и ОСП воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы лентой, мастикой, герметиком и т. д., может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, а фанера и OSB — умеренно проницаемыми. Изолирующая оболочка снижает риск образования конденсата в зимнее время за счет повышения температуры поверхности конденсации (плоскости конденсации). Уровень пароизоляции стен с изоляционной обшивкой определен в IRC (BSI-100: Hybrid Assemblies, октябрь 2017 г.).

Рисунок 4: Усовершенствованное каркас с несколькими слоями изоляционного оболочки

• 2×6 Продвинутая стенка для деревянной рамы

. нанесенный шпателем или встроенный водоотталкивающий слой

• Несколько слоев изолирующей обшивки из минеральной ваты

• Дренажное пространство, образующее 3/4-дюймовый вентиляционный/дренажный зазор позади облицовки.

Рис. 5. Стена фермы

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки. Целлюлозная или стекловолоконная изоляция укладывается во внешнюю полость фермы.

Листы фанеры и OSB воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы лентой, мастикой, герметиком и т. д., может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Защита от дождя обычно решается путем либо установки гидроизоляционного слоя поверх внешней фанеры и листов OSB, либо путем выбора фанеры или листов OSB, которые имеют встроенный гидроизоляционный слой, и герметизации стыков между фанерой и листами OSB. Обратите внимание, что при термическом сопротивлении стенового узла выше R-60 в климатической зоне 5 и выше рекомендуется наружная обшивка из фанеры или гипса, а не OSB из-за пониженной паропроницаемости OSB.

Рисунок 5: Труссная стена

• 2×6 Advanced Wood Crame Wall

• Стекловолокно, целлюлоза или брызговая изоляция FOAM

• PLYWOOD OR OSB SHEATHETHIO наружная ферма с изоляцией полости из целлюлозы или стекловолокна

• Обшивка из фанеры, OSB или гипса

• Обмотка, нанесение жидкости или шпателя или встроенный гидроизоляционный слой

• Дренажное пространство, создающее вентиляционный/дренажный зазор не менее 1/4 дюйма за облицовкой

Рис. 6. Смещенная стена рамы с наружной напыляемой пеной

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стойки.

Стекловолокно, вспененная и напыленная целлюлоза представляют собой воздухопроницаемые материалы, используемые в пространстве для стоек стены, обеспечивающие возможные воздушные пути между внутренней и внешней частью, а также конвективные петли в изоляции. Плотная упаковка целлюлозы имеет меньшую воздухопроницаемость, но не контролирует утечку воздуха. Листы фанеры и ОСП воздухонепроницаемы. Когда стыки между фанерой и листами OSB должным образом герметизированы наружной напыляемой пеной, может быть создан эффективный слой контроля воздуха (система воздушного барьера).

Защита от дождя обычно достигается за счет использования распыляемой пены высокой плотности в качестве водоотталкивающего слоя.

Стекловолокно или целлюлоза в полости стойки являются паропроницаемыми, в то время как фанера и OSB являются умеренно проницаемыми, а напыляемая пена высокой плотности непроницаема. Напыляемая пена высокой плотности снижает риск образования конденсата в зимнее время за счет повышения температуры плоскости конденсации. Уровень пароизоляции определяется в IRC (BSI-100: Hybrid Assemblies, октябрь 2017 г.).

Рис. 6: Стенка рамы смещения с внешней пеной с брызги

• 2×6 Усовершенная деревянная рама стена

• Стекловолокно, целлюлоза или брызговая пена 2 906. наружный каркас со смещением от каркаса стены с помощью длинных гвоздей или шурупов

• Напыляемая пена высокой плотности

• Дренажное пространство, создающее вентиляционный/дренажный зазор минимум 1/2 дюйма за облицовкой

Рис. 7. Двойная стена из стоек

Войлок из стекловолокна, вспененная целлюлоза, распыленная целлюлоза и распыленное стекловолокно обычно используются для изоляции пространства стоек. Целлюлозная или стекловолоконная изоляция укладывается во внешнюю полость фермы.

Рис. 7: Стена с двойными стойками

• Стена с деревянным каркасом 2×6

• Изоляция полостей из стекловолокна, целлюлозы или напыляемой пены

• Обшивка фанерой или ОСП с проклеенными/герметизированными швами 2 x 43

3 деревянная каркасная стена с изоляцией полости из целлюлозы или стекловолокна

• Обшивка из фанеры, ОСП или гипса

• Обмотка, нанесение жидкости или шпателя или встроенный гидроизоляционный слой

• Дренажное пространство, создающее вентиляционный/дренажный зазор минимум 1/4 дюйма сзади облицовка

Сноски:

¹ Приношу извинения командиру Коди и его летчикам с потерянной планеты и автору песен Чарльзу Райану за классическую песню «Hot Rod Lincoln*».
