Каркасные стены — принцип построения (схема)

Сегодня рассмотрим с вами каркасные стены, принцип построения которых прост и гениален одновременно. Для примера рассмотрим деревянный каркас, который в данный момент используется для возведения 80 процентов всех каркасных жилых малоэтажных строений.

Принцип построения каркасной стены - схема 1

Итак, деревянные каркасные стены. Принцип построения прост и по сути своей напоминает, с одной стороны, детский конструктор, с другой стороны, уроки труда в школе. Помните, мы колотили табуретки на уроках труда? Так вот, принцип построения каркасной стены – ровно такой же. Каждая соседняя стойка, каждый элемент каркаса поддерживают друг друга через элементы креплений и узы.

Принцип построения каркасной стены - схема 2

Получается, что любая отдельная деталь несущего каркаса, будь то стойка или укосина, по отдельности довольно непрочная. Однако в связке, когда все детали каркаса правильно смонтированы и закреплены, элементы каркаса создают поразительно прочную систему.

Принцип построения каркасной стены - схема 3

На этой странице представлены общие схемы каркасных стен и их отдельные элементы. Как видно из чертежей, при монтаже каркасной стены должны выполняться следующие принципы:

  1. Жесткость конструкции.
  2. Разумное использование материала.
  3. Скорость возведения.

Принцип построения каркасной стены - схема 4

Фактически, любая каркасная стена – это стойки, которые связаны между собой укосинами. При помощи нижней и верхней обвязки нагрузка передается с кровли через стойки на фундамент. Силовые элементы оконных и дверных проемов разгружают эти узлы и снимают нагрузку с оконных и дверных блоков.

Принцип построения каркасной стены - схема 5

Внешняя обшивка каркасной стены выполняет также роль силового элемента. Иногда усиление выполняется не через внешнюю обшивку, а через внутреннюю. Обшивка может производиться как любым плитным жестким материалом (фанера, ОСБ), так и тонкими досками (20-30 мм толщиной) по диагонали.

Принцип построения каркасной стены - схема 6

Использование ЦСП для усиления каркаса неразумно, так как в этом материале метизы (гвозди, саморезы) не имеют жесткого крепления. Со временем конструкция, обшитая ЦСП, начнет «ходить», что будет противоречить принципу номер 1.

Принцип построения каркасной стены - схема 7


Каркасные стены принцип построения — Клуб Мастеров

Принцип построения каркасной стены — схема

Сегодня рассмотрим с вами каркасные стены, принцип построения которых прост и гениален одновременно. Для примера рассмотрим деревянный каркас, который в данный момент используется для возведения 80 процентов всех каркасных жилых малоэтажных строений.

Итак, деревянные каркасные стены. Принцип построения прост и по сути своей напоминает, с одной стороны, детский конструктор, с другой стороны, уроки труда в школе. Помните, мы колотили табуретки на уроках труда? Так вот, принцип построения каркасной стены – ровно такой же. Каждая соседняя стойка, каждый элемент каркаса поддерживают друг друга через элементы креплений и узы.

Получается, что любая отдельная деталь несущего каркаса, будь то стойка или укосина, по отдельности довольно непрочная. Однако в связке, когда все детали каркаса правильно смонтированы и закреплены, элементы каркаса создают поразительно прочную систему.

На этой странице представлены общие схемы каркасных стен и их отдельные элементы. Как видно из чертежей, при монтаже каркасной стены должны выполняться следующие принципы:

  1. Жесткость конструкции.
  2. Разумное использование материала.
  3. Скорость возведения.

Фактически, любая каркасная стена – это стойки, которые связаны между собой укосинами. При помощи нижней и верхней обвязки нагрузка передается с кровли через стойки на фундамент. Силовые элементы оконных и дверных проемов разгружают эти узлы и снимают нагрузку с оконных и дверных блоков.

Внешняя обшивка каркасной стены выполняет также роль силового элемента. Иногда усиление выполняется не через внешнюю обшивку, а через внутреннюю. Обшивка может производиться как любым плитным жестким материалом (фанера, ОСБ), так и тонкими досками (20-30 мм толщиной) по диагонали.

Использование ЦСП для усиления каркаса неразумно, так как в этом материале метизы (гвозди, саморезы) не имеют жесткого крепления. Со временем конструкция, обшитая ЦСП, начнет «ходить», что будет противоречить принципу номер 1.

Смотрите ещё по этой теме на нашем сайте:

  1. Конструкция каркасного дома – схемы узлов
    Любая конструкция каркасного дома, узлы которого просчитаны и грамотно исполнены, является по умолчанию надежной. Считать узлы каркаса можно самостоятельно на калькуляторе, а можно использовать готовые.

Схема пирога стены каркасного дома с минватой

Чтобы представить, как выглядит пирог стены каркасного дома с минватой в качестве утеплителя, достаточно взглянуть на схемы , расположенные на этой странице. Для разных условий.

Каркасная стена в разрезе – схема и комментарии
На этой странице представлена каркасная стена в разрезе вместе с утеплителем, который монтируется между стоек каркаса. Проще говоря, каркасная стена в разрезе представляет собой так.

Пароизоляция — какой стороной укладывать в каркасной стене
Пароизоляция при строительстве каркасного дома применяется для исключения попадания влаги из дома в теплоизоляционные материалы, находящиеся в стенах каркаса. Одно из главных условий использования теплоизолятора.

Конструкция стен каркасного дома – схема пирога
Самая простая конструкция стен каркасного дома – это вертикальные стойки, связанные верхней и нижней обвязкой и перевязанные укосинами для дополнительной жесткости конструкции. При использовании плитного.

Один отзыв на “ Принцип построения каркасной стены — схема ”

Непонятно как будет удаляться влага из рекомендованных пирогов ?
OSB за счет своей пропитки практически не пропускает пар , а если еще поверх плиты положить ЭППС , то будет как в танке с закрытым люком на дне морском и все надежды на паропропускную штукатурку будут напрасны — пар туда просто не дайдет
Остается все надежда на качественную пароизоляцию и OSB внутри помещения. Вот тут пригодятся свойства OSB , но кривые руки никто не отменял да и усадку утряску усушку тоже.

Каркасные стены своими руками: этапы возведения

Содержание статьи

В наше время при строительстве щитовых сооружений применяются исключительно современные качественные материалы. Поэтому такие здания отличаются поистине превосходными рабочими характеристиками. Популярность их, помимо всего прочего, объясняется еще и простотой возведения, а также дешевизной. О том, как сделать каркасные стены самостоятельно и поговорим далее в статье.

Закупаем необходимые материалы

Для сборки щитовых стен нужно будет подготовить:

Материал
НазначениеПараметры
Просушенный брусСтойки каркаса150*50мм
Просушенный брусНижняя обвязка150*150мм
Панели ОСПОбшивка каркасаТолщина – 9 — 12мм
Вата минеральнаяУтепление стенПлиты толщиной 50мм
БрускиОбрешетка под вентиляционный слой40 — 25мм
Пароизоляционный материлЗащита теплоизолятора от влаги изнутри помещенияФольгированный
Гидроизоляционная пленкаЗащита ваты от влаги снаружиПолиэтилен
СайдингЧистовая обшивка стенВиниловый
Уголки, саморезы, гвоздиКрепежные элементы

Заливаем фундамент под каркасные стены

Поставить каркасные стены можно на ленточный или столбчатый фундамент. Устройство особенно мощного основания они не требуют, так как отличаются небольшим весом. При возведении ленты фундамента в нее нужно залить металлические шпильки (с шагом в 1м). В последующем на них будет закреплена нижняя обвязка стен. Сверху фундамент обязательно гидроизолируется рубероидом. Как правильно сделать гидроизоляцию фундамента читайте здесь.

Устройство нижней обвязки

Начинают возведение каркасных стен с устройства нижней обвязки. Брус для этой цели нужно брать самый качественный, поскольку на него будет приходиться основная нагрузка.

Совет: Делая каркасные стены, максимум внимания нужно уделить вопросу продления срока службы материала. Весь брус каркаса обязательно стоит пропитать раствором железного купороса (10%).

Укладка нижней обвязки выполняется следующим образом:

  • Металлические шпильки, залитые в фундамент, обмазываются битумом и оборачиваются кусочками рубероида.
  • В брусе сверлятся отверстия под шпильки. По краям выбираются пазы для устройства крепления «в пол дерева».
  • Далее брус устанавливается на фундамент. В каждый угол вбивается по 4 гвоздя (150мм).
  • Если шпильки при возведении фундамента не заливались, выполняется дополнительное крепление бруса на анкера. При этом используются крепежи с шестигранными гайками и широкими шайбами.

Подробнее, как сделать нижнюю обвязку своими руками читайте здесь.

Установка стоек

Paste a VALID AdSense code in Ads Elite Plugin options before activating it.

Продолжают возводить каркасные стены установкой стоек. Своими руками проще всего их будет закрепить на стальные оцинкованные уголки. В первую очередь устанавливаются угловые элементы, далее – промежуточные. Для того, чтобы предотвратить расшатывание стоек до того, как будет смонтирована верхняя обвязка, их нужно укрепить временными укосинами. Расстояние между стойками обычно составляет около полуметра.

Монтаж верхней обвязки и укрепление стоек

Верхняя обвязка монтируется также с использованием стальных уголков. Перед креплением ее к стойкам, следует обязательно проверять их вертикальность. По углам брус верхней обвязки закрепляют «в пол дерева» с использованием четырех гвоздей. Далее приступают к монтажу постоянных укосин. Делают их из бруса меньшего сечения, чем стойки, и крепят с внутренней стороны дома. Каждая стойка должна быть подперта четырьмя короткими укосинами – двумя вверху и двумя внизу.

Монтаж утеплителя и обшивки

На следующем этапе между стойками устанавливаются плиты минеральной ваты. В местах расположения укосин утеплитель подрезается и вставляется под них.

Важно: Чтобы каркасные стены, возведенные своими руками, получились теплыми, устанавливать плиты минваты нужно враспор. Добиться этого можно, выбрав материал шириной чуть больше шага стоек.

Далее приступают к обшивке фасада плитами ОСВ. На них брусками крепится гидроизоляционная пленка. На получившуюся контробрешетку саморезами крепят сайдинг. После этого изнутри здания, также на бруски монтируют пароизолятор. Далее стены обшивают фанерой или гипсокартоном. На этом строительство каркасно-щитовых стен можно считать законченным.

Пирог стены каркасного дома – собираем сами свое жилье

Необходимые инструменты и материалы

Пирог стены каркасного дома представляет собой многослойную конструкцию, но ее особенности известны разве что профессионалам. А мы с вами попробуем освоить такую технологию самостоятельно.

Устройство каркасных стен

Такие стены нашли свое широчайшее распространение в каркасном строительстве, и, как уже стало понятно, состоят они из нескольких слоев. Какими материалами следует запастись, если желаете отдать предпочтение именно этому типу строительства? И в каком же порядке расположены все компоненты? Начнем изучать устройство по порядку. Само собой разумеется, что без каркаса не обойтись, ведь именно такая схема и дала название данной технологии. Кроме того, нам понадобится пароизоляция, обрешетки (вертикальная и горизонтальная), отделочные материалы, плита ОСП, а также минеральный утеплитель, вполне подойдут маты, минвата и т. д. Теперь составим из этого всего правильный пирог.

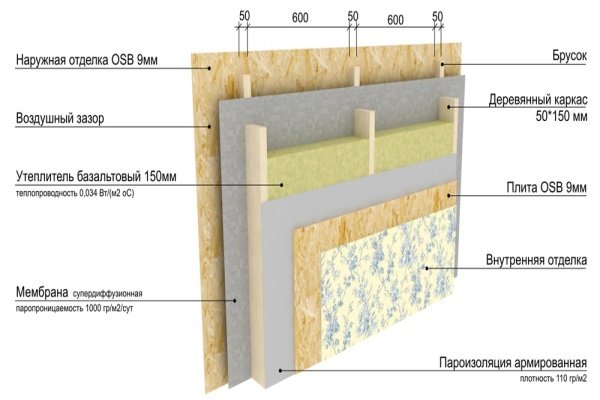

Устройство многослойных стен каркасного дома выглядит следующим образом. В качестве скелета, естественно, выступает сам каркас, сделанный из бруса, между стойками которого располагается слой утеплителя. Далее, если двигаться по направлению наружу, идет пятнадцатимиллиметровая плита ОСП, потом оба вида обрешетки, между которыми помещен слой мембраны, выполняющий роль ветроизоляции, а затем и непосредственно наружный обшивочный материал. Схема внутренней отделки имеет устройство несколько проще – пароизоляция и обшивка. Чтобы в помещении не застаивался воздух, там должна быть принудительная вентиляция, так как ОСП панели плохо его пропускают.

Особенности каркасного строительства

В этом пункте рассмотрим, на что важно обратить внимание при выборе конструкции каркасного дома. Очень важно учитывать назначение здания – будет ли оно жилым или же использоваться только в качестве дачи. Это непосредственно влияет на оптимальную толщину стен каркасного дома. А именно, если речь идет о летнем загородном доме, то можно немного сэкономить на стойках и взять их меньшего сечения, чем для круглогодичного жилого помещения. Да и опять-таки для дачного варианта можно использовать более дешевые обшивочные материалы, ведь и к внешнему виду здания в этом случае будут предъявляться менее серьезные требования.

Правильный выбор утеплителя и пароизолятора во многом зависит от региона, в котором собираетесь строиться, вернее, от его климата. Так, если это северная часть страны, то, конечно же, акценты следует расставить на энергосбережении, конструкция будет содержать оба слоя в достаточном количестве. Но когда за окном преимущественно жара и повышенная влажность, тогда не помешает дополнительный слой пароизоляции с наружной стороны утеплителя, а вот в холодных регионах такое устройство пирога стен противопоказано.

Каркасная конструкция – достоинства и недостатки такого жилья

Прежде чем рассматривать непосредственное возведение правильного пирога стен каркасного дома, нужно немного поговорить о достоинствах и, естественно, недостатках такого типа строительства. Главный плюс возведения таких домов – скорость, схема собирается всего за несколько месяцев. А все благодаря отсутствию усадки, вам не нужно будет выжидать, пока стены примут свое окончательное положение и только после этого приступать к следующим этапам.

Кроме того, приведенный метод относительно недорог. Также благодаря современным материалам можно буквально за считаные месяцы воплотить в жизнь любую фантазию, при этом устройство дома будет достаточно надежным и прочным. Теперь к недостаткам. Безусловно, на сегодняшний день существует масса специальных средств для противопожарной обработки древесины, но тем не менее такие дома имеют относительно небольшую огнеустойчивость. Да к тому же велика вероятность, что в полостях стен заведутся грызуны либо насекомые, поэтому не забываем проводить все необходимые мероприятия по борьбе с этими вредителями.

Строим сами – схема возведения каркасного дома

Ознакомившись со схемой и особенностями возведения стен каркасного дома, следует уже перейти непосредственно к практической части. Тут вам предстоит выбор – либо довериться профессионалам, либо взяться за работу самим, но придется тщательно подбирать материалы, а это потребует дополнительного изучения рынка, чтобы не наткнуться на плохой товар.

Как построить каркасный дом своими руками — пошаговая схема

Шаг 1: Подготовительный этап

В первую очередь следует определиться с количеством строительного материала. Для этого рисуется схема устройства стен, проводятся необходимые замеры и расчеты. Не лишним окажется предусмотрительность и в вопросе инструментария, дабы потом в процессе работы не возникали лишние отвлекающие факторы. Итак, нам понадобится дрель, шуруповерт, отвес, уровень, строительная линейка, угольник, молоток, вполне возможно, пригодятся также электролобзик и ножницы по металлу. Кроме того, не забываем приобрести и специальные антисептические средства, которыми следует обработать все деревянные элементы, чтобы придать им огнеупорные свойства и защитить от термитов.

Шаг 2: Конструкция каркаса

Уже было сказано, что толщина стен каркасного дома во многом зависит от назначения здания, и на нее влияет сечение стоек. Поэтому площадь опор для жилого помещения должна быть не менее 50 см 2 . В первую очередь идет монтаж нижней обвязки на гидроизоляцию фундамента, а затем уже в ее пазы устанавливаются лаги. Естественно, все углы должны быть прямыми, также выравнивается и горизонталь. Для дальнейшего упрощения работ рекомендуется выдерживать расстояние между лагами равное толщине утеплителя. Затем, тщательно обработав все элементы антисептическими средствами, можно установить угловые стойки и закрепить их верхней обвязкой, и только после этого монтировать промежуточные брусья.

Обязательно проверяйте на каждом этапе, выдерживается ли горизонталь и вертикаль, ведь от этого зависит результат.

Шаг 3: Обработка углов и монтаж верхнего перекрытия

Следующим этапом при возведении правильного «пирога» стен каркасного дома является тщательная обработка всех углов, в том числе и оконных, а также дверных проемов. Закрепляем их специальными металлическими уголками, которые фиксируются при помощи шурупов. Далее производится устройство лаг перекрытия, технология аналогична монтажу напольных элементов, только в этом случае их длина должна быть несколько больше. Все стойки следует укрепить с помощью укосин.

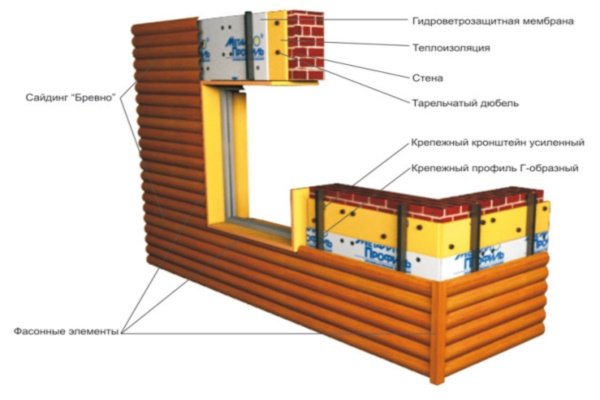

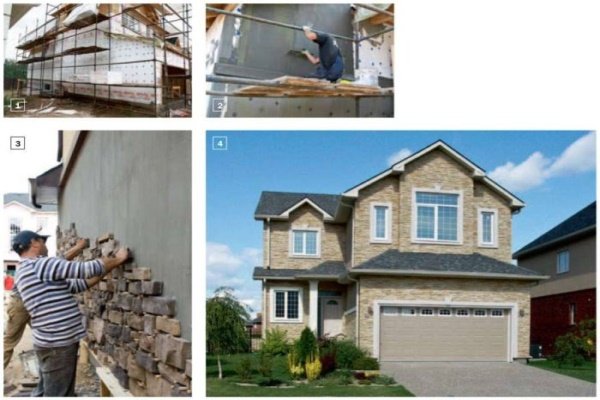

Шаг 4: Наружная отделка

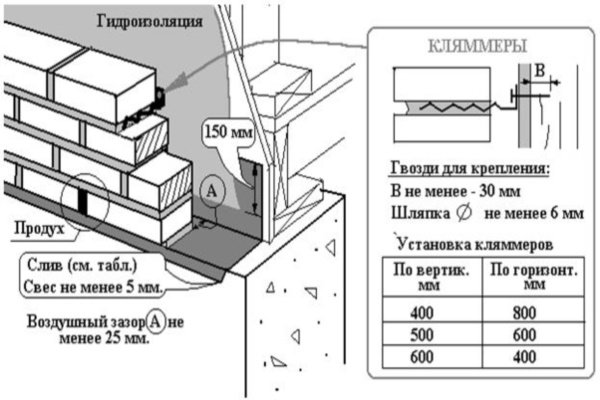

В первом пункте уже упоминалось, что в состав стен каркасных домов обязательно входит и теплоизоляционный материал, например, минеральная вата, хотя в принципе, можно выбрать и иной утеплитель. Итак, чтобы в вашем доме было достаточно тепло даже суровой зимой, обязательно закрепите слой теплоизоляционного материала между стойками каркаса. Далее идет монтаж гидроизоляции. Следите, чтобы каждый последующий слой перекрывал предыдущий, при этом производим укладку по направлению снизу вверх. Желательно набить поверх нее тонкие брусочки, с помощью которых образуется вентиляционный зазор. И в завершение укладываем слой наружного отделочного материала.

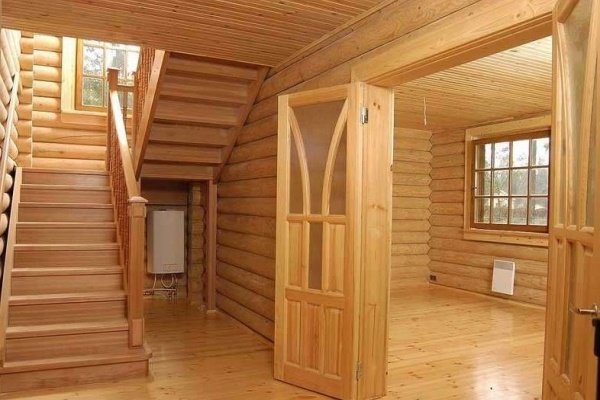

Шаг 5: Внутренние работы

Конструкция внутренней стороны стен каркасного дома состоит из меньшего количества слоев – только из пароизоляции и непосредственно отделочного материала. В качестве последнего выступает гипсокартон, фанера, ДСП. Если помещение будет жилым, то обязательно обращайте внимание, не вреден ли состав отделочного материала для здоровья, ведь некоторые виды ДСП ядовиты и непригодны для подобного использования.

Каркасные стены – принцип построения

В основании стены каркасного типа находится деревянный каркас, обшитый с обеих сторон погонным или листовым материалом для отделки, с заполненным в середине пространства теплоизолятором.

С точки зрения экономии материалов и не постоянных расходов установка каркасных стен является наиболее рентабельной. Ей нужно меньше во много раз древесины, чем для устройства бревенчатых стен, при этом стены каркасного типа легче https://promizolufa.ru/product-category/kamennaya-vata/teploizolyatsiya/karkasnie-steni.

Также, стены каркасного типа почти не подвержены усадке и обшиваются сразу как только сделан монтаж. Эксплуатационное время службы при качественном утеплитель и защите древесины примерно пятьдесят лет.

Конструкция
При устройстве каркасных стен не надо широкого опыта и непростых инструментов.

Ключевой противник каркасных стен — собирающаяся влага во поверхности внутри каркаса. Попасть она туда может сквозь щели и неплотности, а еще сконденсироваться во время зимы из паров, которые поступают со стороны дома.

Очень высокая влажность каркаса из дерева может привести к преждевременному разрушению дерева от гниения, а влажный материал для утепления понижает собственные свойства теплоизоляции.

С целью защиты стен от проявления влаги наружную обшивку требуется делать с перекрываемыми стыками и с устройством сливов с выступающих конструкций стен. С целью защиты каркасных стен от внутреннего пара кладут пароизоляцию между облицовкой и теплоизолятором.

Сооружение каркасных стен
Каркас стен рекомендуется строить из бруса толщиной 5см, так как, восновном такой же материал применяется для строения стропильных ног и балок.


При толщине 5см стойки несущей конструкции выполняются на ширину не меньше 10см. На внешних стенах ширина стоек устанавливается толщиной применяемого теплоизолятора, который, зависит от расчётной эффективности температуры окружающей среды. Каркасные стойки крепятся к обвязке снизу, которая ставится конкретно на цоколь. Сверху стоек крепят верхнюю обвязку.

В основном, расстояние между стойками выполняется 50см. Оно даёт возможность использовать для обшивания любой листовой или погонный материал и делает необходимую прочность каркасным стенам.

Если это же расстояние применять между балками помещения чердака и нижнего перекрытий, то это позволит объединить оси несущих балок и стоек и создать схему каркаса с чётким переходом нагрузок по конструкциям несущего типа.

Межбалочное расстояние, равное 50см, тоже будет идеальным, так как отвечает техническим нормативам. Для отделки внутри каркаса применяют материал разного вида, древесноволокнистые, Дсп, плиты из гипсокартона или фанеру.

Однако нужно, предусматривать, что определенные варианты Дсп имеют большую ядовитость и по санитарным нормам запрещены для помещений жилого фонда. В ванной, стены в середине нужно обшить влагостойким материалом или плёночными материалами.

При обшивочных работах тонкими Дсп их было бы неплохо заранее склеить попарно. В этом виде они будут более прочнее и не так станут коробиться при температурной разнице.

Внешняя обшивка стены каркасного типа обязана быть атмосфероустойчивой и оберегать пространство в середине каркаса от продувания и проникновения влаги. Оптимальным способам будет устройство обшивки в виде экрана, с образованием пространства воздуха для природной вентиляции.

правила построения и оптимальная толщина пирога

Сегодня многие застройщики отдают предпочтение возведению каркасных домов по финской технологии. Метод позволяет быстро застроить дачные массивы для зимнего проживания, решить проблему жилья в сельской местности. Используют его и при строительстве бань, гаражей. Каркасные стены делают дом теплым, тихим, надежным и экологически чистым. В парилке создаются все необходимые условия. О том, что представляют собой каркасные стены, какие бывают, как и сколько их возводят и утепляют, расскажет статья в деталях.

Конструкция каркасных стен

Каркасная стена для мансарды состоит из стоек и обвязки. Это основные элементы конструкции, но далеко не все. Пирог стены является многослойным и имеет ряд особенностей. Для возведения дома используются разные виды материалов.

Но независимо от выбранного варианта конструкционно стена выглядит следующим образом:

  • Наружная облицовка, обрешетка.
  • Дополнительный теплоизоляционный слой. Позволяет сохранить тепло внутри квартиры.
  • Брусок.
  • Ветроизоляция или гидроизоляция с мембраной.
  • Обшивка. Защищает стены от проникновения влаги. Годятся листы водостойкой фанеры, ДСП, ОСБ, ОСП, цементно-стружечные плиты, панели гипсокартона.
  • Стойки.
  • Утеплитель. Аккумулирует тепло в доме.
  • Пароизоляция. Препятствует попаданию влаги.
  • Обшивка.
  • Внутренняя отделка.

В данную схему можно вносить коррективы с учетом климатических особенностей региона, используемых строительных материалов и пожеланий хозяина загородного дома. К примеру, нужна усиленная теплоизоляция. С этой целью под внешнюю отделку монтируют пласты пенопласта, пенополистирола либо другого похожего материала. Такая плита будет служить утеплителем и выровняет стены для внешней отделки.

Каркасные стены в зависимости от конструкционных особенностей делятся на виды:

  1. изготовленные на стройке;
  2. внешние двойные каркасные стеновые перегородки;
  3. стены, изготовленные из мелкоразмерных панелей;
  4. стеновые межкомнатные модульные перегородки;
  5. несущие стены.

Если наружные стены создают непосредственно на рабочей площадке, то есть вероятность того, что толщина теплоизоляционного слоя будет несколько больше, чем внутренняя полость деревянной каркасной стены. Для исправления ситуации применяют дополнительную деревянную плиту либо создают еще один каркас под наружную облицовку сооружения для выравнивания. Разрешается устанавливать блок и с наружной стороны деревянного каркаса. В любом случае все слои следует жестко зафиксировать при помощи пластмассовых гильз, которые не дают изоляционным плитам деформироваться. О том, как сделать звукоизоляцию стен, можно узнать здесь.

Плюсы и минусы такой технологии

Каркасная технология имеет свои положительные и отрицательные стороны. И прежде чем решить выполнять сборку каркасных стен, лучше взвесить все за и против. Так гораздо проще решить, подходит ли метод в конкретно взятом случае. Каркасные стены актуальны не только в пределах страны. Преимущества таких конструкций привлекают людей по всему миру. Монолитно-каркасные дома являются в строительстве недешевыми. Но зато они надежные и качественные.

Заключаются плюсы каркасных стен в следующем:

  • Высокая экономичность. При строительстве своими руками можно неплохо сэкономить не только на стадии возведения здания, но и при его эксплуатации. Как отмечают владельцы каркасных сооружений, затраты на строительство на 30% меньше, чем при постройке домов из бетона либо кирпича. Особенно ощутимо расходы снижаются при создании щитовых и фронтонных стен по каркасной технологии.
  • Отсутствие необходимости создавать мощный фундамент.
  • Нет мокрых процессов при возведении стен.
  • Установку легко провести в одиночку. Трудовые затраты при этом будут минимальными. Но чтобы один человек смог выполнить подъем каркасной стены, нужно воспользоваться специальной удочкой.
  • Работу разрешается проводить в любое время года и при любом температурном режиме.
  • Возможность менять внутреннюю планировку дома.

К минусам каркасных стен стоит отнести:

  1. Относительную недолговечность. Постройка прослужит около ста лет. Но тут многое зависит от ухода и регулярности ремонта.
  2. Пожароопасность. Деревянный каркас может при определенных обстоятельствах загореться. Решить проблему легко путем выбора подходящего утеплителя. Например, подойдет минвата – это лучший утеплитель на сегодня.
  3. Подверженность гниению. Нужно периодически проводить обработку антисептиком.
  4. Низкая шумоизоляция. Но ее легко повысить, используя качественную звукоизоляцию.
  5. Создание проемов и окон в каркасной стене – задача очень сложная. Связано это с многослойной конструкцией.

Часто владельцы каркасных домов, которые возвели здание самостоятельно, жалуются на то, что во время хождения по полу, все трясется. Это бывает, если нарушена технология.

Установка стен каркасного дома

Принцип построения и соединения каркасных стен прост. Важные места, которые надо строить строго по алгоритму, называются узлами. Для чего? К ним принадлежат системы кровли, стен, перекрытия. Стены собираются внизу. А затем устанавливаются на нижнюю обвязку при помощи щитов. После создания первого этажа, возводят каркас второго. Важно постоянно проверять правильность геометрии углов дома. Прежде чем приступать к возведению, стоит купить все материалы и инструменты, которые могут пригодиться во время работы. Также следует подготовить участок.

Важно понимать, как правильно делается примыкание стен к полу и потолку каркасного дома.

Первая ступень — нижняя обвязка

Создание и изготовление каркасных стен начинают с обустройства нижней обвязки. От нее зависит устойчивость здания. Она является основой каркасного строения, к которой стены крепятся к фундаменту, и благодаря ей нагрузка дома распределяется равномерно.

Для устройства обвязки лучше брать самый качественный брус с сечением 20х15 сантиметров. Именно на него будет приходиться вся нагрузка. Специалисты советуют при возведении каркасных стен особое внимание уделять вопросу продления эксплуатационного срока материала. Брус рекомендуется пропитать раствором железного купороса.

Выполняется нижняя обвязка по алгоритму:

  • В фундамент залить металлические шпильки.
  • Обмазать их битумом и обернуть рубероидом.
  • Просверлить в брусе отверстия под металлические шпильки. Выбрать по краям пазы для устройства крепления в деревянное основание.
  • Установить брус на фундамент. В каждый угол вбить по четыре гвоздя длиной 15 сантиметров.

Если при возведении фундамента шпильки не заливались, тогда делают вспомогательное крепление бруса на анкере. Для этого применяют крепежи с широкими шайбами и шестигранными гайками.

Крепление внутренних стоек

После установки нижней обвязки переходят к креплению внутренних стоек. Сначала надо определиться с вариантом их крепления. Проще всего их фиксировать при помощи оцинкованных стальных уголков. Сначала монтируют угловые элементы, а затем промежуточные. Чтобы стойки не расшатывались до того момента, как будет создана верхняя обвязка, их укрепляют на время укосинами, которые впоследствии просто снимаются. Укосины располагают между нижней и верхней обвязкой под наклоном. Фиксируются они гвоздями. Важно выдерживать расстояние между стойками около 50 сантиметров.

Чтобы установить внутренние стойки, надо для них по всей нижней обвязке сделать пазы. Угловые стойки надевают на нагель. Предварительно следует вырезать в торце соответствующее отверстие. Существуют разные варианты крепления внутренних стоек.

Заключительный этап — верхняя обвязка

Верхняя обвязка проводится аналогично нижней. Единственно в чем заключается сложность, это что установку приходится проводить на высоте. Для монтажа также используют стальные уголки. Применяют сдвоенную доску с прокладкой теплоизоляции. Подойдет и цельный брус. Если периметр дома превышает шесть метров, тогда помимо угловых столбов посредине стены ставят и промежуточные. Только потом кладут верхнюю обвязку.

Перед креплением обвязки к стойкам нужно проверить их вертикальность. Брус верхней обвязки фиксируют по углам при помощи четырех гвоздей. Затем приступают к монтажу постоянных укосин. Их создают из бруса меньшего сечения, чем стойки. Крепление осуществляют с внутренней стороны постройки. Каждую стойку надо подпирать четырьмя короткими укосинами (двумя внизу и двумя вверху). Временные укосины между нижней и верхней обвязкой снимают.

Каркасные стены удобнее всего собирать в лежачем положении. Так легче сколачивать между собой вертикальные стойки, верхнюю и нижнюю обвязку, укосины и ригель. Как поднять длинную стену одному?

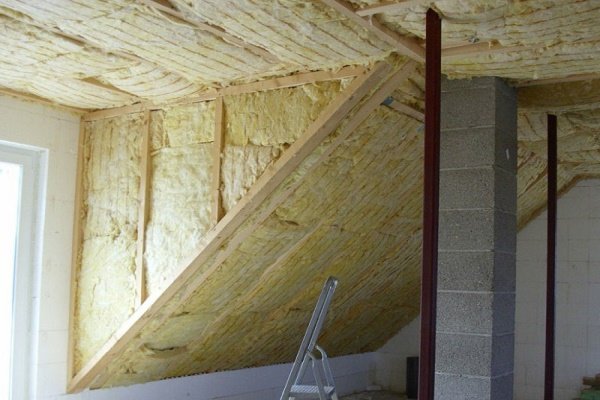

Утепление каркасных стен

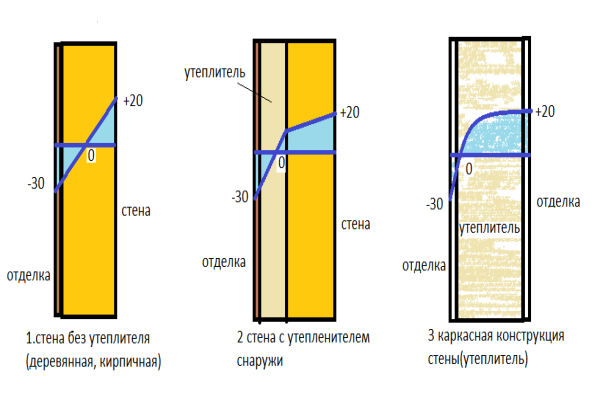

Если посмотреть на утепленную каркасную стену в разрезе, становится очевидным, что утеплитель занимает большую часть. Он обеспечивает надежную тепло- и звукоизоляцию. Выполняется утепление каркасных стен между стойками каркаса. Используют для этого разные материалы. Располагают их в распор между стойкой и укосиной. Ширина изделия должна быть чуть больше шага стоек.

Для утепления стен и крыши каркасного сооружения применяют такие виды материалов:

  1. Пенопласт. Считается самым бюджетным вариантом. Но имеет немало недостатков. К наиболее существенным стоит отнести низкую звукоизоляцию, хрупкость, высокий риск порчи грызунами, горючесть.
  2. Базальтовая минеральная вата. Используется чаще всего строительными компаниями, которые предлагают готовые проекты каркасных сооружений.
  3. Эковата. Обладает высокими эксплуатационными параметрами. В случае использования эковаты не требуется пароизол. Из недостатков можно назвать лишь высокую цену.
  4. Опилки. Самый дешевый вариант.

Изоляционные материалы выпускают разные фирмы. Недорогую продукцию предлагают компании Эласт-ПУ, Технониколь, завод КСП. Для более солидных и дорогих по стоимости объектов применяют изделия марки Роквол.

В любом случае материал должен обладать максимальной плотностью. Чаще всего применяется минвата. Рассмотрим порядок заполнения стен этим изолятором подробнее:

  • Провести расчет необходимого количества теплоизолятора и закупить материал.
  • Раскроить теплоизоляционные плиты. Для этого вырезают квадраты с припуском в 5 сантиметров по ширине четырех сторон. Тогда полотно ляжет плотно, не будет зазоров и пропусков.
  • Уплотнить стыки между матом и стойками полосками минеральной ваты. Их можно проложить руками. Но лучше использовать отвертку.
  • К плоской поверхности слой минваты крепят на специальный клеящий состав. Также дополнительно фиксируют пластиковыми тарельчатыми дюбелями.

Укладку утеплителя Роквул по фото проводят поверх готовой внешней отделки либо непосредственно на каркас. Чтобы придать конструкции жесткости, наружную поверхность каркасной стены стоит обшить ОСБ плитами либо листами фанеры. В этом случае теплоизоляционный материал крепится к таким панелям. Если предполагается наружная обшивка из обрезных досок, тогда между листами утеплителя и обшивкой желательно проложить специальную пленку для ветрозащиты.

Для повышения пароизоляционных свойств используют специальные мембраны, которые сводят вероятность проникновения влаги к минимуму. Хорошо себя зарекомендовал армированный полиэтилен. Раньше его активно применяли при возведении деревянных домов. Расценки и стоимость его невысокая. Для бюджетного строительства – самый оптимальный вариант. Подходит также изоспан. После утепления стен, их облицовывают декоративной штукатуркой. Поскольку каркасное здание отличается максимальной герметичностью, надо позаботиться об установке системы вентиляции, дымохода.

Таким образом, каркасные дома становятся все более популярными. Все благодаря наличию массы преимуществ. Самостоятельно возвести каркасные стены не составит труда. Главное – подготовить набор необходимых инструментов, закупить материал и четко следовать пошаговой инструкции. Стены, возведенные по каркасной технологии, не отличаются высокой теплоизоляцией. Поэтому дополнительно их утепляют при помощи минеральной ваты либо пенопласта. Причем работу следует выполнять снаружи и изнутри каркасной постройки. Иначе будет возникать точка росы – место скопления конденсата. Видео процесса смотрите ниже.

Принцип строительства каркасного дома и фундамента

Одно из достоинств каркасного домостроения – большая скорость возведения домов. Весят такие дома немного, поэтому их можно строительство возможно почти на любом грунте. Бdva-avtomobilya-pod-odnoy-kapitalnoy-kryishey-udobno-vo-vseh-otnosheniyahdva-avtomobilya-pod-odnoy-kapitalnoy-kryishey-udobno-vo-vseh-otnosheniyahытует мнение, что каркасные дома для временного жилья, но в действительности это неправда. Если при постройке каркасного дома соблюдены все необходимые правила, то он простоит долго и будет удобен для проживания.

Строительство каркасного дома можно произвести самостоятельно – принцип монтажа простой, требуется детально изучить все элементы постройки и иметь небольшой опыт в этой сфере. Обратите внимание на основные этапы постройки такого дома и на их порядок.

 Преимущества и недостатки каркасных домов

 Достоинства технологии

  • Строительство каркасного дома обойдется на 30-40% дешевле, чем возведения постройки из кирпича;
  • Простой принцип устройства и монтажа всех элементов, процесс установки не требует привлечения тяжелой спецтехники, достаточно небольшой бригады 3-4 человека;
  • При соблюдении технологии утепления в каркасном доме можно проживать круглый год;
  • Высокая скорость строительства дома, при наличии всех необходимых элементов для каркаса, сборка занимает до 2 недель;
  • Необходимые коммуникации для комфортного проживания можно проложить в стенах, что значительно экономит полезную площадь;
  • Для основания достаточно мелкозаглубленных фундаментов, так как вес каркаса незначительный, по сравнению с кирпичными и монолитными зданиями.

 Недостатки: правда или ложь

Многие говорят, что каркасные дома не долговечны, но в истории много примером зданий, строительство которых происходило более 100 лет назад. Также бытует мнение, что жилище предназначено для сезонного проживания – это недостоверная информация, при правильной теплоизоляции поверхности по показателям теплопроводности ничем не уступают кирпичным зданиям.

 Принцип строительства фундамента

Основание является одним из главных элементом любого строения. Не исключение и каркасный дом.

Недорогой и несложный вариант – это ленточный мелкозаглубленный фундамент.

1010 Сначала делают разметку, подготовку и разравнивание. Колышки и веревка будут незаменимыми помощниками при разметке. Обустройство происходит по всему периметру и несущими опорами.

Важно помнить о том, что глубина фундамента должна соответствовать той глубине, на которую в данном регионе обычно промерзает грунт. В большинстве регионов России вполне достаточно глубины от 80 см до 1 метра.

На необходимую глубину по всей разметке необходимо выкопать траншею. Она заполняется сначала щебнем, а потом сверху песком. Далее, делается опалубка с вмонтированной в нее арматурой. Для нее подойдут как доски, так и другие материалы. А для арматуры применяются металлические пруты. Их толщина – 10-12 миллиметров.
Арматура – это решетка, шаг которой от 25 до 30 сантиметров. Для вязки арматуры используют вязальную проволоку. После армирования происходит заливка бетона.
Для утрамбовки бетонной смеси, залитой в опалубку, используют специальный вибратор.

В результате происходит равномерное распределение раствора в пространстве между арматурными прутьями. Если у вас нет в наличии вибратора, то не исключено применение и штыковой лопаты.

1010Долговечность и прочность каркасного дома напрямую связана с тем, насколько прочен фундамент, поэтому после строительства основанию необходимо дать хорошо высохнуть. Время, за которое это происходит – 4-6 недель. В дождь бетон, залитый в фундамент, покрывают полиэтиленом, а в жару – намоченными в воде тряпками.

Когда лента фундамента станет высохшей и достаточно прочной, можно начинать строительство стен и крыши каркасного дома.

Часто для такого дома делают свайный фундамент. Используются винтовые сваи, которые также применяют для постройки каркасных домов.

 Технология строительства каркасного дома

Каркасным домам дали такое название, потому что они являются построенным на фундаменте каркасом из дерева. Его утепление и обшивка, как внутри, так и снаружи, осуществляются с помощью минеральной ваты (часто используется для теплоизоляции) и облицовочными материалами. Возвести дом такого типа самостоятельно довольно несложно.

Строительство каркасного дома начинается с укладки нижнего венца. Для него берут деревянный брус, положенный на ленту фундамента по его периметру. Чтобы была достаточная гидроизоляция, под нижний венец стелют рубероид, причем в два слоя. Для предотвращения возгорание и гниение, у нижнего венца брус пропитывается с помощью средств, которые препятствуют образованию грибка и плесени. Сверху бруса уже крепят каркасные стойки, используя соединение «шип-паз». Специалисты не советуют делать крепеж с помощью деталей из металла.

Строительство стоек каркаса происходит с использованием досок и бруса. Когда брус ставится вертикально, то это придает каркасному дому большую прочность.

Однако порой для каркаса берут только доски. В зависимости от будущей толщины стен выбирают параметры используемых досок. Расстояние между досками каркаса делают около 60 см. Такое же расстояние берется для стропил. Более прочной конструкция становится благодаря треугольникам жесткости. Их делают по углам.

После установки стоек используют брус для монтажа верхнего венца, на котором будет закреплен потолок дома. Нижний венец станет опорой для досок пола.

 Укладка пола в каркасном доме

nizhnyaya-obvyazka-i-vertikalnyie-stoyki-stenyinizhnyaya-obvyazka-i-vertikalnyie-stoyki-stenyiПринцип устройства пола прост, требуется знать несколько главных деталей. Перед тем, как делать пол, вначале насыпают слой керамзита. Керамзит будет находиться между лентами фундамента.

Бетонный или деревянный пол будет в доме – решать хозяину. Если выбран бетонный пол, то слой раствора просто наливается поверх керамзита и делается стяжка из бетона. После этого такой пол можно покрыть, например, кавролином или линолеумом. Если же строитель делает пол из дерева, то доски пола настилаются на лаги на нижнем венце дома.

Минеральная вата, пенопласт или Пенофлекс придадут каркасному дому дополнительное утепление. Этот материал помещают между керамзитом и половыми досками. Если используется утеплитель, то следует из фольгированного полиэтилена сделать пароизоляционный экран. Если пол бетонный, то неважно, будет утеплитель под цементной стяжкой или поверх него. Листы положенного на бетонный пол утеплителя не должны быть слишком мягкими.

 Утепление стен каркасного дома своими руками

Для устройства стен в каркасном доме делают следующее. Внутри и снаружи каркаса делается облицовка, а теплоизоляция крепится внутри этой облицовки. Между внутренней отделкой и утеплителем для пароизоляции производят монтаж фольгированного полиэтилена.

Снаружи утеплитель должен быть защищен от влаги, дождя и снега с помощью хорошей гидроизоляции. Для этого используют рубероид либо другие материалы. Здесь, с наружной стороны дома, также делают пароизоляцию. Если строитель взял минеральную вату для утепления дома, то это должен быть плитный стройматериал. Утеплитель нужно подбирать со всей ответственностью, чтобы дом был теплым.

 Наружная облицовка каркасного дома

Чаще всего для отделки фасада применяется вагонка или шпунтовые доски. Материал после установки требуется обработать антисептиками, пропитка позволяет защитить древесину от воздействия влаги (дождя и снега), а также предотвратить образование плесени и грибка. Не сегодня широко используется также виниловый сайдинг и плиты OSB, стройматериалы просты в монтаже и не требуют особой обработки.

 Отделка дома изнутри

99Внутренняя отделка может быть выполнена с помощью любых стройматериалов, но в большинстве случаях применяются гипсокартонные листы. Гипсокартон очень легко смонтировать, а, если образовались какие-то дефекты, то их несложно зашпаклевать. В результате получается ровная поверхность, которую можно покрасить или наклеить на нее обои. Иногда изнутри каркасный дом отделывают фанерой или ДСП.

 Строительство кровли каркасного дома

Сначала монтируется то, что называется “черным потолком”. Для него берутся деревянные отходы, которые крепят на верхний венец в качестве настила. После завершения этой части работы используется керамзит, который настилается толщиной 8-10 см, этот вид стройматериала также повышает межэтажную теплоизоляцию.

Далее делаются стропила, которые закрепляются на верхнем брусе и устанавливаются таким образом, чтобы расстояние между ними составляло 60 см. Тогда каркас будет более целостным, а крыша значительно крепче. Сверху стропил производится крепление кровельного материала. Строитель дома может подобрать его на любой бюджет.

Обычно для кровельного покрытия дома, используют профнастил. Он может быть различного размера и веса, по желанию хозяина можно подобрать нужный цвет, а покрыть им дом может даже человек без специальных профессиональных навыков.

Часто применяют также металлочерепицу. Она прекрасно смотрится, легко монтируется, за ней легко ухаживать, и она просто великолепный материал в эксплуатации.

Прекрасные эксплуатационные качества имеет и ондулин. Этот материал хорошо выглядит на крыше дома, у него высокое качество. Кроме того, он недорог и является экологически чистым материалом. Ондулин можно применять в качестве кровельного покрытия для крыш любых конструкций и форм.

 Окна и двери

Когда строительство каркаса окончено, необходимо произвести монтаж дверей и окон. 88Стеклопакеты берут качественные – ведь в доме хочется жить с комфортом, а для этого очень важно тепло. Утепление входной двери тоже нужно выполнять очень тщательно, чтобы максимально снизить теплопотери через входной блок. Между будущими комнатами каркасного дома устанавливают перегородки.

Построенный дом вполне пригоден для постоянного проживания. Расположиться в нем можно с достаточным комфортом. Каркасный дом примечателен именно тем, что с маленькими вложения и в короткий срок можно обзавестись загородной недвижимостью.
Самостоятельное возведение конечно выгодно, но, заказ строительства под ключ позволяет всю ответственность возложить на компанию застройщика, после сдачи объекта клиенту выдается гарантия. В таком случае заказчик принимает участие в разработке и выборе проекта, всю остальную работу выполняет строительная организация.

пошаговая (поэтапная) инструкция как правильно выполнить технологию работ своими руками и ошибках, а также о ветрозащите для стен

Каркасное строительство приобрело широкий размах во многих странах мира. Такая технология позволяет быстро возводить достаточно надежные дома, в т.ч. для постоянного проживания и не требует наличия какого-то специального инструмента.

Современные материалы позволяют обеспечить комфорт внутри помещений даже в холодных регионах. Строительство каркасного дома (каркасника) имеет свои особенности, которые заслуживают особого внимания.

Что такое каркасник?

По сути, каркасные дома – это сооружения, быстро собираемые из отдельных элементов путем их надежного скрепления между собой.

По способу изготовления выделяются 2 основные разновидности:

  1. Рамочная конструкция. Она включает несущие стены, которые обшиваются и утепляются. При этом все элементы каркаса (напольное основание, стеновые конструкции и крыша) взаимосвязаны в единую систему. Выделяются несколько технологий: финская (скандинавская), канадская («платформа») и немецкая («фахверк»). В финских конструкциях стены, пол и крыша нагружаются равномерно. В «платформе» основная нагрузка воспринимается нижним основанием. При немецкой технологии наибольшая нагрузка приходится на крышу.
  2. Щитовая конструкция. Такие дома собираются из готовых панелей (щитов). В современных технологиях используются утепленные, высокопрочные СИПы (SIP) в виде многослойных (чаще всего, 3-хслойных) панелей.

Фото 2

Плюсы и минусы одноэтажных и двухэтажных построек для постоянного проживания

Преимущества каркасных домов для круглогодичного проживания:

  1. Быстрое возведение и самые короткие сроки строительства.
  2. Это самые бюджетные дома. Низкие расходы на строительство относительно домов из других материалов.
  3. Сдача в эксплуатацию сразу после возведения дома ввиду отсутствия усадки.
  4. Малый вес всей конструкции, что позволяет снизить требования к фундаменту. При строительстве используется мелкозаглубленная «лента», фундаментная плита или сваи.
  5. Слабая зависимость от параметров грунта. Каркасные дома можно возводить практически на любом типе грунта.
  6. Меньшая зависимость от погрешностей в проектировании и строительстве.
  7. Отсутствие «мокрых» технологий, что позволяет заниматься строительством в любое время года, в том числе зимой.
  8. Ремонтоспособность. Отдельные элементы конструкции легко поддаются демонтажу и замене. С помощью домкратов можно легко поднять и всю конструкцию.
  9. Путем различных вариантов сборки элементов создается возможность создания разных архитектурных форм.
  10. Возможность обеспечения хорошей теплоизоляции, что снижает затраты на отопление.

Фото 1

Для проведения реального анализа необходимо учитывать и основные недостатки каркасных конструкций:

  1. Ограничение этажности. Самостоятельно можно построить одноэтажный дом. Двухэтажное строительство требует участие высококвалифицированной бригады. Дом в 3 этажа возводится только при очень благоприятных условиях.
  2. Ограничение по размеру. Принято считать, что предельные размеры составляют 15х15 м.
  3. Пожарная опасность из-за большого количества деревянных элементов.
  4. Повышенная опасность взлома, низкая стойкость к механическим повреждениям.
  5. Панели низкой стоимости могут содержать вредные для человека вещества. Это обстоятельство обязывает тщательно подходить к выбору материала обшивки.
  6. Большая опасность при стихийных бедствиях. Каркасные дома менее стойки при ураганах, наводнениях и т.п.
  7. Проблемы с узакониванием строений из-за отсутствия четкой нормативной базы. Для облегчения оформления приходится использовать типовые проекты.

По долговечности каркасные дома заметно уступают кирпичным, блочным или железобетонным строениям. В среднем уже через 30-35 лет требуется капитальный ремонт. В то же время современные материалы способны увеличить срок службы до 100 и более лет.

Несущий каркас при обеспечении постоянного контроля может надежно служить в среднем 85-90 лет.

Пошаговая инструкция (поэтапно) с фото

Наиболее распространенный вариант строительства каркасных домов для летнего (дачный домик) и зимнего проживания – финская технология возведения рамочных конструкций. Как правильно собрать дом своими руками? Строительство включает несколько важных этапов.

Подробная схема нижней обвязки и устройства пола

Работы по возведению каркасной конструкции начинаются после набора прочности фундаментом, т.е. через 2-3 недели после заливки бетона.

Первый шаг – это нижняя обвязка, которая производится в таком порядке:

  1. Гидроизоляция фундамента. Накладывается 2-3 слоя рубероида или гидроизола.
  2. Обвязка в виде прямоугольной рамы из бруса размером не менее 15х15 см укладывается по всему периметру дома. Концы брусьев надежно стыкуются между собой с формированием замка (шип-паз). При строительстве на столбчатом или свайном фундаменте стык брусьев должен приходиться на опору. Замковое соединение обеспечивается и на углах обвязки.
  3. Крепление рамы к фундаменту. Оно обеспечивается с помощью шпилек или анкерных болтов. Для этого сверлится отверстие в брусе и оголовке фундамента. Стыки брусьев дополнительно укрепляются металлическими скобами или уголками.

Фото 4

Рама обвязки должны быть выставлена строго горизонтально, что контролируется строительным уровнем.

Следующий шаг – устройство пола. Следует соблюдать такой порядок:

  1. Закрепление лаг. Они изготавливаются из бруса размером 10х20 см. Можно использовать сдвоенную доску 20х5 см. Лаги крепятся к раме нижней обвязки сверху с помощью гвоздей и крепежных уголков. Торцы лаг отступают от края обвязки на 5 см. Шаг установки – 50-70 см. Он зависит от размера плит утеплителя.
  2. Для упрочнения лаг между ними прибиваются поперечные бруски (доски) с шагом 1,2-1,5 м.
  3. Закрепление доски с торцов лаг. Она заполняет оставленный зазор между краем обвязки и концом брусьев, и призвана закрыть промежутки между лагами.
  4. Укладка гидроизоляции между лагами. Она же обеспечивает ветрозащиту для стен, поэтому часто называется ветрозащитной пленкой.
  5. Укладка плит утеплителя. Их рекомендуется укладывать в 2 слоя, с перекрытием стыков.
  6. Правильный каркасник требует наложения пароизоляционной пленки.

Фото 6

После формирования чернового пола можно приступать к монтажу напольного покрытия. Прежде всего, укладываются ОСБ-плиты по всей поверхности пола. Они закрепляются на лагах. Можно использовать листы фанеры или настелить досчатый пол.

Сборка

Стены каркаса собираются из пролетов, которые изготавливаются внизу (на земле), а затем устанавливаются вертикально и скрепляются между собой.

Конструкция стандартного пролета приведена на рис.1. В качестве стоек каркаса можно использовать доску, деревянный брус или металлический профиль.

Фото 5Рисунок 1

Руководство по порядку сборки:

  1. Проведение замеров и разметка конструкции пролета.
  2. Подготовка стоек. Основу конструкции составляют вертикальные стойки. Также отметим из какой доски их делают: 15х5 см.
  3. Сборка рамы пролета. Крайние вертикальные стойки стыкуются с горизонтальными элементами, образуя прямоугольную раму высотой, равной высоте стены дома. Ширина выбирается, исходя из практических соображений удобства работы и длины горизонтальных элементов (без сращивания). Соединение упрочняется металлическими уголками.
  4. Установка вертикальных стоек. Шаг их установки не должен превышать 80 см. Чаще всего он составляет 50-60 см. Выбирается шаг на 2-3 см меньше ширины утеплителя.
  5. Формирование проемов. Они, как правило, создаются между 2-3 стойками. Вначале монтируется горизонтальный несущий ригель. Затем, закрепляются нижняя и верхняя горизонтальные балки проема. Вертикальные стенки стены упрочняются дополнительными вертикальными стойками проема. В местах, где должны находиться стойки стены, устанавливаются укороченные шаговые стойки.
  6. Если проем в пролете не предусмотрен, то между вертикальными стойками закрепляются горизонтальные перемычки в шахматном порядке.

После сборки всех пролетов можно приступать к сборке дома.

Установка и монтаж стен вертикально на местах

Принцип установки подготовленных стеновых пролетов вертикально показан на рис.2. Они поочередно поднимаются вертикально и закрепляются к напольному перекрытию.

При монтаже устанавливаются ограничители для исключения смещения конструкций за границы дома, а также временные крепежные рейки.

Соседние пролеты тщательно стыкуются, контролируя совпадение по высоте. Скрепляются они гвоздями и металлическими скобами (уголками).

Для временной фиксации вертикальности до завершения сборки устанавливаются диагональные укосины. Правильность сборки контролируется строительным уровнем и отвесом.

Фото 7Рисунок 2

Верхняя обвязка и усиление конструкции

После сборки всего стенового каркаса осуществляется верхняя обвязка. Она представляет собой жесткую раму из бруса 15х15 см, которая закрепляется сверху на стеновые пролеты, фиксируя их.

Стыки брусьев должны быть надежно закреплены. Для этого используется соединение «в лапу» или «шип-паз». Дополнительно устанавливается нагель или забиваются гвозди.

Стыки в обвязке не должны совпадать со стыками пролетов. Рама обвязки закрепляется на стене с помощью шурупов 8х250, а снизу упрочняется металлическим уголком.

Балки потолочного перекрытия крепятся к раме верхней обвязки. Далее, стеновые пролеты заполняются утеплителем, монтируется гидро- и пароизоляция. С внешней и наружной стороны стены обшиваются ОСБ-плитами, которые обеспечивают дополнительную жесткость всей конструкции.

Фото 8

Распространенные ошибки

С учетом опыта строительства каркасных домов специалисты отмечают следующие нюансы и типовые ошибки:

  1. Не учтены результаты геологических исследований, и правила выбора фундамента. Недостаточная его прочность может вызвать постепенное проседание и наклонение дома.
  2. Необдуманная экономия на материалах. Чрезмерно дешевые материалы указывают на низкое их качество. Это может быть влажная древесина, которая будет подвергаться деформации и ускоренному гниению. Материалы для обшивки могут иметь вредные для здоровья компоненты.
  3. Отсутствие четкого проекта и продуманного плана строительства. Это обстоятельство, чаще всего, приводит к перерасходу материалов и лишним затратам.
  4. Недостаточная гидро- и теплоизоляция. Такая ошибка приводит к сырости в помещении и повышенным расходам на обогрев.
  5. Недостаточная жесткость конструкции. Она ведет к перекосу всего дома. Во время стройки все крепежи и стыки необходимо тщательно проверять и закреплять.
  6. Неправильный выбор брусьев и досок. Ошибка может быть вызвана неправильным выбором породы и сорта древесины или заниженным размером пиломатериала. В результате существенно снижается долговечность всей конструкции.
  7. Неправильный выбор шага вертикальных стоек. Если он не увязан с шириной утеплителя, то возникают зазоры, которые повлияют на теплоизоляционные способности стен. Кроме того данный параметр должен согласовываться с шириной оконных и дверных проемов.
  8. Использование некачественного металлического крепежа. Если элементы чрезмерно хрупкие, то прочность конструкции может пострадать. Важно также учитывать склонность к коррозии при воздействии влаги.

Помимо перечисленных типичных ошибок следует учесть необходимость надежной вентиляции в каркасно-щитовом доме. В противном случае возможно накопление вредных, летучих выделений, способных влиять на здоровье жильцов.

Полезное видео

В полезном видео рассказывается, как самому сделать маленький каркасный дом (6х6 метров) в один этаж на сваях:

Заключение

Каркасные дома пользуются заслуженной популярностью. Одноэтажные или с мансардой — они имеют более низкую долговечность, но зато возводятся быстро и с меньшими затратами.

Несмотря на простоту, дома, построенные правильно, обеспечивают необходимый комфорт и обладают достаточной прочностью. Такие строения можно возвести своими руками, при учете рекомендаций специалистов и строительных норм.

Обзор правильного устройства стен для каркасного дома

Строительство каркасного дома – популярная технология для зимних или летних дачных домов. Эту технологию отличает простота, бюджетная стоимость, экономичность, сравнительная легкость сборки, возможность быстрого выполнения всех работ. Важно спроектировать и рассчитать трудоемкость работ, количество материалов с учетом климата и индивидуального бюджета.

В основе каркасного дома – стены, их правильная конструкция является одним из факторов успешного строительства. Каркасные дома могут быть возведены своими руками.

Будете ли вы сами заниматься выполнением работ или предпочтете обратиться к подрядчикам – знания о правильном устройстве стены каркасного дома будут полезными, позволят рассчитать стоимость работ, определить количество необходимых материалов и выбрать лучший вариант.

Для строительства своими руками требуется много свободного времени: люди с полной занятостью не смогут оперативно справиться с объемом работ.

Устройство стены каркасного дома (пирог)

Содержание статьи

Каркасный дом основан на жесткой конструкции, в которой вертикальные стойки соединяются горизонтальными перемычками.

Устройство стены каркасного дома (пирог)

В свободные ячейки помещается утеплитель, потом происходит отделка поверхности стен изнутри и снаружи. Каркас устанавливается непосредственно на фундамент, но в ходе строительства нужно сначала собрать каждую стену, как отдельную раму, на ровном участке рядом с фундаментом. Стены каркасного дома образуют своеобразный “пирог”, собранный по строгим правилам.

  • Расчет толщины стен проводятс учетом особенностей климата и предназначения строения;
  • При выборе утеплителя важно достичь хорошей звукоизоляции, а также теплоизоляции, при этом рассчитать его количество и оптимальную стоимость;
  • Утеплитель важно защитить от увлажнения и других неблагоприятных воздействий при помощи специальных плёнок;
  • Правильная технология укладки утеплителя предотвратит потери тепла, для экономии энергии также необходимы расчет и планирование.

Толщина стен и климат региона

Строители стремятся снизить стоимость отопления благодаря лучшему утеплению здания. Расчёт размеров стен и подбор утеплителя – залог успеха.

Толщина стен и климат регионаТолщина стен и климат регионаРасчёт размеров стен и подбор утеплителя

Для этого стойки каркаса нужно выполнить из бруса толщиной от 200 мм. Допускается также перекрестный каркас, сбитый из брусков размером 50х50 мм.

Расчет толщины стен зависит от климата: в теплых районах, с жарким летом и мягкой зимой, толщина стен может быть уменьшена.

Расчет показателей для дачного домика, который посещается только в летнее время, будет простым: достаточно толщины стен в 40 мм, а для каркаса подойдет обрезная доска шириной около 15 см, называемая “сороковкой”.

Утепление, пароизоляция и гидроизоляция

Как утеплители используются пенопласт, минеральная вата, а также эковата и полиуретан. Пенопласт относится к числу самых дешевых материалов, но он хрупок, недостаточен в плане звукоизоляции, горюч, может быть поврежден грызунами. Популярна в современной практике минеральная вата.

Утепление, пароизоляция и гидроизоляцияУтепление, пароизоляция и гидроизоляцияУтепление каркасного дома эковатой

Эковата и пенополиуретан достаточно дороги, но обладают лучшими защитными свойствами, их применение позволит не беспокоиться о пароизоляции, но в процессе строительства потребует специального оборудования для их нанесения.

Поскольку поверхность каркасного дома, как правило, для жесткости и прочности, во время строительства обшивается листами фанеры или ДСП, утеплитель можно крепить прямо к этим листам. Большое значение имеет расчет количества материалов: рекомендуется применять двойной слой утеплителя. Листы минваты и материал обшивки разделяются ветрозащитной плёнкой. Утеплитель прикрепляется специальным клеем, более прочная фиксация может быть достигнута при помощи тарельчатых дюбелей.

Для внешней защиты стенового “пирога” необходима пароизоляция внутри здания и его гидроизоляция с внешней стороны.

Утепление, пароизоляция и гидроизоляцияУтепление, пароизоляция и гидроизоляцияПароизоляция внутри здания и его гидроизоляция с внешней стороны

Пароизоляция необходима, чтобы избежать конденсации влажных паров внутри стен и их попадания в утеплитель. При проникновении влаги, минеральная вата значительно потеряет свои теплоизоляционные качества, и потребуются большие энергозатраты на дополнительный обогрев строения. Плёнку для гидроизоляции укладывают снаружи, со стороны фасада, это позволяет защитить конструкцию стен от ветра и осадков. Для пароизоляции используют фольгированные материалы, например, пенофол, для гидроизоляции потребуется пергамин, возможно применение мембранных досок. Такие доски в ходе строительства крепятся строительным степлером внахлест, а узлы нужно тщательно проклеить на стыках специальной лентой.

Внешняя облицовка

Виниловый сайдинг

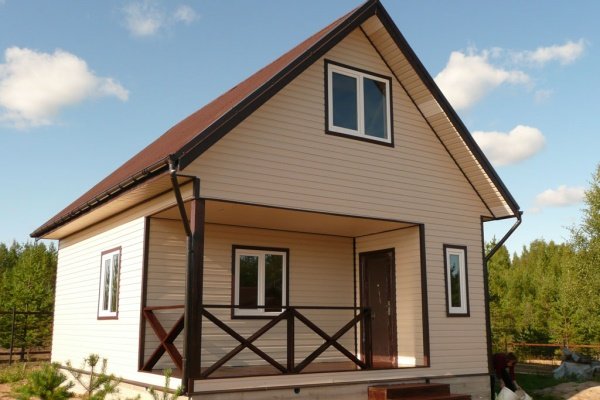

В дачных домиках применяется виниловый сайдинг.

Внешняя облицовкаВнешняя облицовкаВиниловый сайдинг

Стоимость его недорогая, он не подвержен гниению, воздействию грызунов,  отичается легкостью при выполнении работ и удобством в последующей эксплуатации (легко моется, выглядит аккуратно), длительным сроком службы. Часто применяется для обшивки дачных домиков или при желании застройщика снизить стоимость отделки.

Металлический сайдинг

Применяется для обшивки фасада и металлический сайдинг, он отличается долговечностью, устойчивостью к воздействиям и привлекательным дизайном – создается образ сказочной избушки.

Внешняя облицовкаВнешняя облицовкаМеталлический сайдинг

Оцинкованная сталь с полимерным покрытием не ржавеет, хорошо переносит перепады температур.

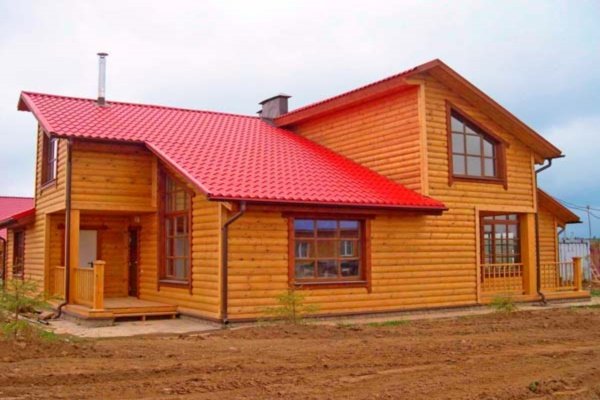

Блокхаус и вагонка

Обшивка вагонкой отличается рядом недостатков, свойственным деревянным материалам – склонность к рассыханию (разбуханию), воздействиям жучков-короедов. Применяются современные пропитки, снижающие эффекты от вредных воздействий и пожароопасность строения, делая возможные очаги возгорания самозатухающими.

Внешняя облицовкаВнешняя облицовкаБлокхаус и вагонка

К числу деревянных материалов для обшивки фасада относится блокхаус, имитирующий брус, который применяется и для внутренней отделки, и для внешней обшивки. Этот материал прочнее оцилиндрованного бревна, он привлекателен по дизайну, но со временем он все же изменяет свою форму, поскольку представляет собой модифицированную вагонку.

Обшивка не должна крепиться в ходе строительства непосредственно к каркасу.

Блокхаус и вагонкаБлокхаус и вагонкаСхема установки блок-хауса

Для летних домиков такое решение возможно, но если нужно провести в таком домике в зимний период даже несколько дней, паровые конденсаты начнут разрушать древесину и увлажнять утеплитель. Для строительства зимнего дома обратите внимание на хорошую вентилируемость фасада: для этого прибивают по всей поверхности бруски, по толщине 30-40 мм, потом занимаются выполнением работ по облицовке стены. Важен расчет нагрузки на фундамент и точная его заливка, тогда циркуляция воздуха в зазорах для вентиляции позволит конденсату выветриваться естественным путем.

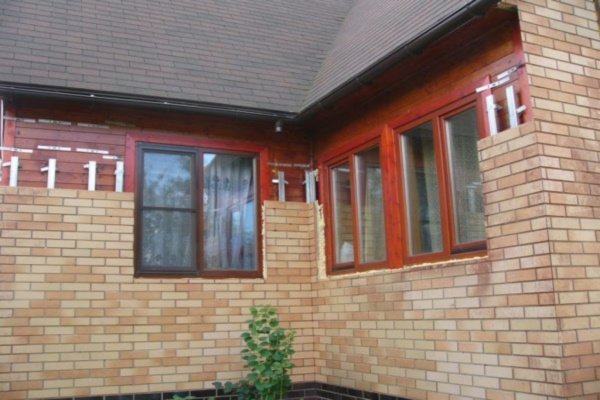

Кирпич

Возможна обшивка фасада облицовочным кирпичом, но необходим тщательный расчет значительной в этом случае нагрузки на фундамент и стены, чтобы конструкции выдержали его вес.

Внешняя облицовкаВнешняя облицовкаСхема обшивки фасада облицовочным кирпичом

Этот материал хорошо защищает от вредных воздействий, но стоимость такой облицовки относится к числу наиболее дорогих.

Плитка

Плиточная облицовка фасада отличается надежностью и длительным сроком службы, но крепить плитку к деревянным элементам на клей нельзя.

Внешняя облицовкаВнешняя облицовкаПлиточная облицовка фасада

Технология прикрепления плитки при помощи саморезов дорогая и трудоемкая, если выбирать этот материал, потребуется точный расчет: необходимо определить и количество материалов, и стоимость работ.

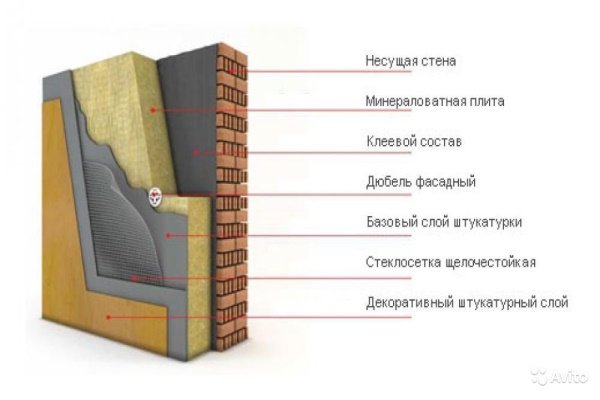

Штукатурка

Штукатурка стен также мало популярна в России ввиду ее недолговечности.

Внешняя облицовкаВнешняя облицовкаШтукатурка стен

Рекомендуется использовать технологии штукатурки в три слоя. Для штукатурки в один слой лучше всего использовать состав из портландцемента, белого цемента (лайм) и песка. Чтобы не возникло трещин, лучше добавить фиброволокно.

Искусственный камень

Обшивка фасада искусственным камнем отличается привлекательным дизайном, такой материал достаточно легок по весу и удобен в процессе укладки, не создает значительной нагрузки на фундамент.

Внешняя облицовкаВнешняя облицовкаОбшивка фасада искусственным камнем

Дом, облицованный искусственным камнем, выглядит очень привлекательно.

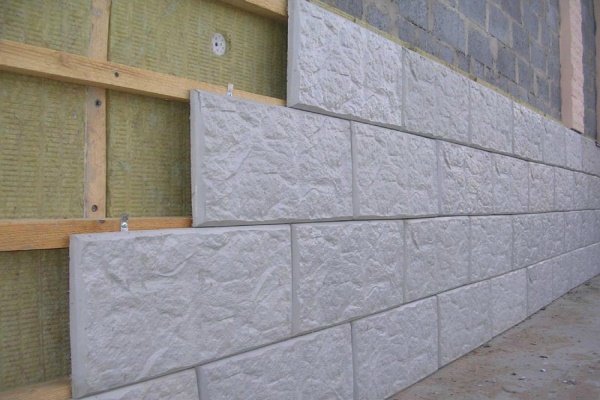

Термопанели

Обшивка фасада деревянных домов термопанелями рекомендуется в таких регионах, где температура зимой опускается ниже – 25 градусов.

Внешняя облицовкаВнешняя облицовкаОбшивка фасада деревянных домов термопанелями

Необходимо точно рассчитать прочность фундамента на устойчивость к дополнительным нагрузкам. Для облицовки крепятся дополнительные крепежи, на них устанавливают утеплитель, затем стены облицовывают клинкерными плитками.

Внутренняя отделка

Для внутренней отделки применяют вагонку, древоволокнистые плиты, возможен гипсокартон, но он не выносит температур ниже нуля.

Внутренняя отделкаВнутренняя отделкаОтделка вагонконкой

Применять его для работ по отделке летних домиков, отопление которых зимой не планируется – нельзя.

Как видно, каркасная технология строительства оптимально сочетает качество и стоимость. Устройство стен каркасного дома отлично подходит для качественного утепления жилого помещения.

Необходимо тщательно спроектировать каркасный дом, выполнить точный расчёт работ для долговечности и надежности дома.

Данная технология отличается простотой работ и позволит обеспечить невысокую их стоимость.

Видео

В этом видео вы можете узнать много интересного и нового о том, как избежать ошибок и построить правильные каркасные стены.

толщина пирога, правильный вариант устройства, установка несущих конструкций

Кажущаяся со стороны монолитной стена любого дома на деле давно уже представляет собой «слоеный пирог». В полной мере это относится к популярным сейчас каркасным конструкциям. Важно понимать, как они устроены, и что влияет на технические характеристики домов.

Особенности

Стены каркасного дома могут быть очень разными по исполнению, это зависит от того, создается ли постройка для городской жизни в первую очередь или как дачное сооружение. Иначе обстоят дела при выборе бетонных блоков и других стандартизированных материалов, там можно варьировать лишь толщину, но не последовательность слоев. В случае постройки каркасного типа можно будет использовать стойки меньшей величины и применить доступные материалы при обшивке.

Во внимание стоит принять не только ответственность создаваемой конструкции, но и климатические свойства местности.

Устройство

Пирог стен, обшитых различными материалами снаружи, строится по универсальному правилу. А именно: проницаемость для пара должна планомерно увеличиваться от одного слоя к другому. Учитывая малую проницаемость ОСБ для водяных паров, использовать этот материал для обшивки не рекомендуется. За лицевым слоем обычно ставится мембрана, гасящая негативное воздействие ветра. Желательно, чтобы эта защита имела еще и функцию гидроизоляции.

Далее располагается паровой барьер. В результате решается главная задача: профилактика проникновения сквозняков и осадков, талой воды в толщу стены. А благодаря сдерживающему пар слою водяные испарения недостаточно интенсивно проникают из комнат в утепляющую часть.

В качестве утеплителя рекомендуется применять каменную вату, она точно проработает от 40 лет и больше. К тому моменту отделочные материалы или износятся, или выйдут из моды, и их точно надо будет поменять.

Внутренние деревянные перемычки, вопреки некоторым рекомендациям, оборудовать не нужно. Внешнее контрутепление требуется только для повышения энергетической эффективности дома, помогая заблокировать проникновение холода через:

  • перекрытия;
  • обвязки;
  • ригели.

Необходимость в подобной теплоизоляции возникает только при небольшой толщине основного утеплителя. Ставить упомянутые выше перемычки для усиления жесткости каркасов нужно только при монтаже его на укосины. На внутренние стены их монтируют при обшивке дома твердыми плитами. При подсчете общей толщины конструкций следует помнить, что в СНиПе записаны строго минимальные параметры. Для ориентира они подойдут, но строители и опытные заказчики всегда проводят расчеты в индивидуальном порядке, чтобы учесть все нюансы.

Правильный выбор могут сделать только сами владельцы, ориентируясь прежде всего на собственные вкусы, материальные возможности и климатические требования. Но многолетняя практика позволила выяснить некоторые универсальные требования и моменты. В домах, предназначенных для постоянного обитания, стены делают толщиной от 15 см. Это позволяет использовать типовую обрезную доску наиболее массового формата и утеплять стену самыми разными способами. Аналогичные требования предъявляются и к тем постройкам, в которых планируют жить только зимой.

Летние загородные дома могут обойтись без значительного утепления. Отсутствие отопления зимой позволяет избежать возникновения точки росы и повреждения основных материалов. Можно ограничиться одним слоем утеплителя, и сделать стены примерно 5 см. Вроде бы все просто, но есть один момент, который может кардинально поменять дело. Чем тоньше наружная стена, тем меньше ее несущая способность.

Кровля, даже самая легкая и компактная, имеет массу в сотни килограммов. А снежные заносы будут давить сверху, независимо от того, находится ли в это время кто-то в доме или нет. В крупных постройках рекомендуется ставить стены из доски 50х150 мм, монтируя утеплитель в виде единого слоя. Это позволит обеспечить прочность и в то же время сохранить основные качества жилья. Дачи строят по своему усмотрению, поскольку в них живут лишь периодически; но лучше сразу перестраховаться и подготовить полноценный дом со стенами от 10 см.

Более скрупулезные оценки уже подразумевают сбор различной информации, применение формул и коэффициентов, найти все необходимые данные весьма тяжело. Для неспециалистов проще и быстрее воспользоваться различными онлайн-калькуляторами. Если несколько таких ресурсов дают одну цифру, а строители настаивают на другой, есть повод задуматься, такие ли они «профессионалы» на самом деле. Есть и другой способ расчета, отталкивающийся от типоразмеров обрезных досок. Смотрят, какие требуются доски для каркаса, формируют эскиз, определяют, как разместятся оконные и дверные проемы.

Рисуя схему или чертеж в деталях либо в самом общем виде, мало придумать «красивый ход», следует еще позаботиться и о максимальной надежности конструкции. Нужно думать о:

  • точках использования крепежа и его типах;
  • обустройстве продухов и вентиляции;
  • соединении стены с кровлей и фундаментом;
  • оптимальных размерах и форме окон, дверей.

В хорошем комплекте рабочих чертежей, прилагаемых к проекту, обязательно указывается, какие размеры стоек используются, насколько далеко они друг от друга, где монтируются укосины. Следует убедиться, что там показано, как будут соединяться стойки в углах, соответствуют ли они технологии теплого угла, каким будет примыкание внутренних стен. Вместо комплектовочной ведомости настоящие профессионалы используют указания точных размеров любого фрагмента конструкции там же, где он начерчен. Как известно, многие все же включает ОСП в состав жилого каркасного дома, потому что этот материал обладает рядом привлекательных свойств.

По существу это та же древесина, только более крепкая и гибкая одновременно. Облегчение обработки позволяет сформировать даже очень замысловатые архитектурные элементы. Сэндвич-панели, благодаря однородной структуре, не имеют пустот, которые неизбежно появляются в пиломатериалах с сучками. Высокая плотность (на 150% больше, чем у ДСП) тоже является значительным плюсом, как и влагостойкость ориентированной плиты. При сборке допустимо использовать все существующие сейчас разновидности крепежных изделий.

Но даже эти достоинства и комфортная стоимость ориентированных плит не означают, что нужно забывать об их пониженной проницаемости для водяных паров. Поэтому стоит поискать совсем иной материал для лицевой отделки каркасного дома.

При выборе конкретного решения и исполнении его могут быть допущены следующие ошибки:

  • неучет возникновения точки росы;
  • отсутствие клейкой ленты на стыках парового барьера;
  • пароизоляция утеплителя строения сразу с двух сторон;
  • отсутствие пароизоляции в принципе;
  • отсутствие защиты от ветра, или монтаж ее под внутренние слои.

Такие моменты кажутся очевидными до предела, но в реальности именно подобные ошибки доставляют очень много проблем жильцам деревянных домов каркасного типа. Лучше не изобретать что-то с нуля, а пользоваться отработанными за долгое время разновидностями «пирогов». Нарушение технологии приводит к промоканию утеплителя, к возникновению гнезд плесени на стойках и их гниению.

По мнению специалистов, наиболее правильная последовательность материалов такова:

  • базовая отделка внутренних стен при помощи ГКЛ;
  • паровой барьер;
  • утепляющий слой;
  • жесткий плитный материал;
  • ветровая защита;
  • наружная отделка (к примеру, сайдинг, закрепленный на контробрешетке и отделенный от нее воздушным зазором).

Чтобы понять, почему именно такую последовательность считают оптимальной, нужно вникнуть в сущность физических процессов, происходящих в толще каркасной стены. Идущие через нее водяные пары при понижении температуры конденсируются (осаждаются) из воздуха. Кроме степени нагрева, на появление такого конденсата влияет и влажность воздуха как внутри, так и снаружи. Чем она больше, тем при более высокой температуре начинается образование конденсата.

Для пароизоляции нередко применяют полиэтилен повышенной плотности, его толщина составляет минимум 200 мкм.

Монтаж

Прикрепление парового барьера из полиэтилена производится с помощью строительного степлера. Скобы вгоняют в стойки через каждые 300 — 400 мм. Линии стыков нужно оклеить битумным клеем. Когда стыковка производится не внахлест, рекомендуется применять клейкую ленту специального вида. Вместо полиэтилена можно своими руками смонтировать фольгоизол.

Поверх этого материала каждый стык накрывается лентой из бутилкаучука. В качестве силовой обшивки, крепящейся внутри дома, некоторые специалисты предлагают использовать не только ОСП, но и фибролит, шпунтованную доску либо фанеру. Такое решение позволяет сформировать стены с интенсивной вентиляцией на микроуровне. Но полноценный воздухообмен удастся обеспечить только при помощи настоящей вентиляции.

Важно: если материалы жесткой обшивки монтируются с зазором, нужна дополнительная защита от пара.

Для установки в несущих стенах применяют деревянный брус и доски, устойчивую к влаге фанеру. Подавляющее большинство застройщиков и бригад делают выбор в пользу строганого бруса без профилирования, выполненного в виде квадрата либо прямоугольника. Изделия должны пройти активную камерную сушку, размер хотя бы одной стороны должен быть 10 см и крупнее. Связывать брусья можно как точно такими же изделиями, так и доской — технология позволяет то и другое. Профилированные изделия отличаются привлекательным внешним видом и помогают экономить, потому что не только образуют каркас, но и становятся внутренними стенами.

Использование клееного бруса имеет свои преимущества — высокую скорость монтажа, и отсутствие лишних сложностей. Кроме того, силовое воздействие и прогиб почти не отражаются на этом материале.

Важно: если в пошаговой инструкции встречается водостойкая фанера, нельзя перепутать ее с влагостойкой. Только первый тип материала приемлем для оформления стен снаружи. Альтернативой этим материалам и ориентированным плитам при наружной отделке каркасного дома оказываются СИП-панели.

Промышленное изготовление и широкий спектр типоразмеров облегчают монтаж. Кроме того, относительно малая масса дает существенную экономию при сооружении стен и крыш. Несущие и наружные стены монтируются одновременно. Отказаться от специальных несущих стен в доме размером 6х6 м никак не получится. Распознать необходимость в этом элементе несложно: если удается опереть на внешние стены концами половых лаг без прогиба, потребности в несущих конструкциях просто нет.

Как во внешних стенах, так и в межкомнатных перегородках может использоваться звукоизоляционный материал. Отличия состоят в том, что внутри дома – это менее актуально.

Кроме того, нужно думать о сочетании тепловых и акустических свойств в одном веществе, это позволит:

  • уменьшить расходы и толщину конструкций;
  • облегчить их;
  • упростить монтаж.

Заполнение несущих стен утеплителем может быть частичным, но надо позаботиться о надежном соединении минеральной ваты с конструкцией. Это достигается увеличением числа скобок в верхней части и по периметру в сравнении с утеплением боковых сторон дома. Расстояние между скобками составляет ровно 100 мм. Мембрана либо другая ткань в качестве защиты от шума подходит для несущих стен сравнительно неплохо. Когда жилище отапливается по обе стороны от такой стены, допустимо применять толевую бумагу.

Вопреки популярному мнению, сильный неприятный запах уже через неделю перестанет волновать жильцов. А вот экономия средств будет их радовать еще очень долго. Крепить шумоизоляцию помогает строительный степлер. Сверху располагают дюймовые доски, промежутки между которыми определяются видом отделочного материала. Для ГКЛ, а также и для вагонки, оставляют промежуток 600 мм между серединами досок; нижнюю и верхнюю доски располагают вне зависимости от интервала.

Очень важно зафиксировать описание внешнего вида обрешетки на бумаге и сфотографировать ее в высоком разрешении. Когда потребуется вкручивать метизы в стену, не будет необходимости действовать методом проб и ошибок. В точках, где понадобится усиление, доски желательно набить сразу. Это относится к местам крепления любых подвесных шкафов, крупных полок и зеркал. Возвращаясь к межкомнатным перегородкам, нужно сказать о двух методах их создания.

В одном случае ставятся силовые элементы в промежутках половых лаг, и уже на них крепятся по вертикали доски, становящиеся каркасом. В другом подходе стойки упирают в полы или доски, прибиваемые к полу. Независимо от этого, самым надежным решением оказывается присоединение верхних концов стоек к половым лагам или заменяющим их специализированным конструкциям.

К сведению: стоит думать одновременно и о правильности линий комнат, и о дополнительном усилении каркасных элементов, перекрытий при размещении стоек.

Большинство строителей и архитекторов полагает, что для внутренних перегородок не стоит брать доски толще 10х5 см. Ведь все равно к этому показателю добавится еще декоративная отделка. Стойки межкомнатных конструкций разносят на 120 см, поскольку именно такова типовая ширина минераловатных изделий. Применение натуральной базальтовой ваты оправдано внутри только повышенной заботой об экологии.

Советы

Нежелательно экономить на досках, потому что пиломатериал естественной влажности, не обструганный, крайне плох. Серьезные строители даже считают, что он вовсе не подходит. И такое мнение вполне обосновано — были случаи, когда сырой материал приводил к появлению плесени. Это вынуждало снимать пароизоляцию, обрабатывать все подряд антисептиком и долго ждать полного высыхания. Что касается сечения, минимальным габаритом для каркасной стены является 15х4 см.

Внутренний паровой барьер нужно подстилать под черновой пол, чтобы утеплитель не был открыт внутри. Это приведет к тому, что при первом же сильном морозе возникнут конденсат и иней, постепенно они будут разрастаться. Так как большинство видов теплозащиты выпускаются шириной 0,6 м, желательно стойки для их крепления делать на сантиметр ближе. Тогда крепление будет идеально прочным и надежным. Под гипсокартоном внутри каркаса рекомендуется размещать жесткие плиты, хотя бы ДСП, а в идеале ориентированную или цементно-стружечную конструкцию.

Еще больше инфрмации о «пироге» стен каркасного дома смотрите далее.

Процесс строительства сборных железобетонных полов, стен и каркасов

Основные элементы сборных железобетонных конструкций состоят из каркаса, стен и перекрытий. Сборный железобетон обеспечивает экономию времени и затрат для проекта, а также лучший контроль качества, чем бетонное строительство на месте.

Сборные железобетонные конструкции имеют много преимуществ перед монолитными бетонными конструкциями, а также конструкциями из стали, дерева и кирпича. Это обеспечивает более быстрый и эффективный процесс строительства.Эта система имеет свои собственные характеристики, которые в большей или меньшей степени влияют на компоновку, длину пролета, конструктивную глубину, систему устойчивости и т. Д.

Теоретически все стыки между сборными железобетонными элементами могут быть выполнены таким образом, чтобы готовая сборная конструкция имела ту же монолитную концепцию, что и монолитные конструкции.

Однако строительство из сборного железобетона очень трудоемко и дорого. Если необходимо реализовать все преимущества сборного железобетона, конструкция должна быть спроектирована в соответствии с ее конкретной философией проектирования.

Длинные пролеты, подходящая концепция устойчивости, простые детали и т. Д. Проектировщики должны с самого начала проекта рассмотреть возможности, ограничения и преимущества сборного железобетона, его детализацию, производителя, этапы транспортировки, монтажа и обслуживания перед завершением проекта сборного железобетона. бетон.

Свойства сборных железобетонных конструкций

Ниже приведены некоторые характеристики процесса строительства из сборного железобетона:

  • Обеспечивает более быстрое программирование времени — вне зависимости от погодных условий или нехватки рабочей силы.
  • Улучшает возможность наращивания — раннее закрытие сухого конверта позволяет раньше начать последующие сделки.
  • Обеспечивает высокий стандарт качества изготовления в заводских условиях — снижает вероятность несчастных случаев, решает проблему нехватки навыков на месте.
  • Имеет высококачественную отделку, которую можно оставлять открытой — тепловые свойства бетона могут использоваться в зданиях с низким энергопотреблением.

Функции сборных железобетонных конструкций

Основные функции

  • Не допускать попадания воды
  • Предотвратить утечку воздуха
  • Контрольная лампа
  • Контрольное излучение тепла
  • Контроль теплопроводности
  • Контрольный звук

Дополнительные функции

  • Сопротивление ветру
  • Контрольный водяной пар
  • Настроить на движение
  • Термическое расширение / сжатие под действием влаги
  • Структурные движения
  • Противостоять огню
  • Погода изящно
  • Простота установки

Архитектурный сборный железобетон предоставляет архитекторам захватывающую среду при проектировании фасадов для самых разных зданий, от медицинских учреждений до торговых центров, коммерческих офисных зданий до спортивных стадионов.

Сборный железобетон

  • Полная тепловая защита
  • Непрерывная воздушно-пароизоляция
  • Эффективные экраны от дождя
  • Превосходный срок службы
  • Сокращение графика строительства и выездных работ
  • Высокие стандарты контроля качества
  • Многочисленные варианты отделки и цвета

Сборное железобетонное каркасное строительство

Сборные железобетонные каркасы включают в себя сборку всей конструкции за пределами строительной площадки.Кроме того, конструктивные элементы могут быть поставлены для встраивания в конструкцию на месте. Рамы могут одновременно соответствовать требованиям как к структурному, так и к декоративному дизайну — можно использовать самые разные сочетания, цвета и отделки. Архитектурно завершенные сборные железобетонные конструкции можно оставить незащищенными для использования высокой теплоемкости бетона в «зеленой» системе управления энергопотреблением.

Процесс строительства

Каркасы из сборного железобетона отливаются так же, как и облицовка из сборного железобетона, но поскольку они спроектированы как конструктивные элементы, они имеют более тяжелую арматуру, чем требуется для облицовки, не являющейся конструкцией.Между колоннами и балками требуются элегантные соединения для передачи значительных сил без отрицательного воздействия на внешний вид рамы.

Преимущества использования сборных железобетонных рам:

Сборные железобетонные каркасы:

  • Обеспечьте более быстрое выполнение программы — вне зависимости от погодных условий или нехватки рабочей силы.
  • Повышение возможности сборки — конструкция изготавливается за пределами площадки для быстрого монтажа на месте
  • Обеспечивает высокий стандарт качества изготовления в заводских условиях — снижает вероятность несчастных случаев, решает проблему нехватки навыков на месте.
  • Обладают высококачественной отделкой, которую можно оставлять незащищенной — тепловые свойства бетона могут использоваться в зданиях с низким энергопотреблением.

Конструкция из сборных железобетонных стен

Сборные железобетонные стены используются для внутренних и внешних стен, лифтовых шахт, центральных стержней и т. Д. Сборные железобетонные стены в основном используются в домашнем строительстве, как для индивидуальных домов, так и для квартир. Решение можно рассматривать как промышленную форму монолитных стен или классических стен из кирпичной или блочной кладки.

  • Сборные стены могут быть несущими или только перегородками. Поверхность элементов гладкая с обеих сторон, готовая к покраске или оклейке обоями.
  • Сборные стены предлагают преимущества скорости строительства, гладкой поверхности, звукоизоляции и огнестойкости.

Сборное железобетонное перекрытие

Виды сборных железобетонных перекрытий

  • Пустотные перекрытия
  • Ребристый пол
  • Бетонные элементы кровли
  • Массив плитных перекрытий

Основными преимуществами сборных железобетонных перекрытий являются скорость возведения, отсутствие строительных лесов, большое разнообразие типов, большие пролеты и экономичность.Сборные полы также могут быть классифицированы в соответствии с их производством на полностью и частично сборные полы.

Полы сборные железобетонные, состоят из блоков, которые полностью отлиты на заводе. После возведения блоки соединяются с конструкцией, продольные швы заделываются раствором. В некоторых случаях добавляется монолитная стяжка.

Полы из частично сборного железобетона состоят из сборной части и монолитной части. Обе части работают вместе на заключительном этапе для достижения композитной структурной способности.Основные типы полностью сборных перекрытий и крыш описаны ниже.

Преимущества производства сборного железобетона

Процесс производства сборного железобетона

дает следующие преимущества:

  • Конструктивная эффективность
  • Гибкость использования
  • Оптимальное использование материалов
  • Скорость строительства
  • Сознание качества
  • Адаптивность
  • Защита окружающей среды

Преимущества

  • Сборное железобетонное строительство дешевле настоящего кирпича.
  • Не требует обширных опор, как настоящая каменная стена. Может быть сброшен, если он когда-либо изменится.
  • Более прочный, чем настоящая кладка — нет швов, пропускающих воду.
  • Устанавливается быстро и легко — большую часть работы можно сделать за один день.
  • Не требует обслуживания — не нужно красить или периодически заменять рейки, как деревянные заборы.

Недостаток

  • Построение системы менее гибко по своей концепции проектирования, чем конструкции специального назначения
  • Большинство заданий по дизайну могут быть выполнены без существенных изменений исходной концепции
  • Конструктивное соединение между сборными железобетонными элементами может вызвать проблемы как при проектировании, так и при заключении контракта.

Подробнее о сборном железобетоне.

.

Что такое конструкция с поперечными стенами? Особенности и преимущества

Конструкция с поперечными стенами — это метод строительства зданий, при котором несущие стены из сборного железобетона размещаются перпендикулярно боковой оси здания. В этом типе конструкции перекрытия, крыши и балки опираются на несущие стены. Конструкции, разработанные с использованием техники поперечных стен, конструктивно эффективны и экономичны.

Подробнее: Несущая конструкция

Рис.1. конструкция поперечной стены

В данной статье кратко описаны особенности и конструктивные особенности конструкции поперечной стены.

Характеристики поперечной стены Строительство

В конструкции с поперечными стенами сборные стены размещаются последовательно, как показано на рисунке-1. Эти несущие стены безопасно переносят структурные нагрузки на фундамент без необходимости использования бетонного или стального каркаса. Они также действуют как стены среза, предотвращая поперечное смещение здания.

Подробнее: Что такое стены сдвига?

Конструкция с перекрестными стенами лучше всего подходит для зданий высотой не более 5 этажей, где все этажи имеют одинаковую планировку. На рисунке 2 ниже показано типичное расположение поперечных стен. Пролет промежуточного этажа между несущими стенами обеспечивает достаточную боковую фиксацию.

Рис.2 Типовой план с расположением поперечных стен

Если и несущие стены, и перекрытия представляют собой сборные элементы, то образуется серия коробок.Этот тип конструкции иногда называют конструкцией коробчатого каркаса.

Ступеньки с поперечной стенкой

Система поперечных стен включает следующие этапы строительства:

  1. Сборные элементы привезены на площадку точно в срок.
  2. Сборные элементы стен размещаются как горизонтально, так и вертикально. Они заделываются и соединяются согласно плану с помощью скрытых стыков и стяжек.
  3. Перед завершением всей конструкции необходимо завершить механические и электромонтажные работы, отделочные и прочие работы на стенах.
Рис.3. Ступеньки конструкции с поперечными стенками

Поперечные стены могут быть соединены любым из следующих ключевых соединений:

  1. От стены к стене с помощью горизонтальных стыков
  2. От стены к стене с помощью вертикальных стыков
  3. От стены к основанию основания

При установке поперечных стен вдоль пола передняя и задняя стены могут быть ненагруженными несущие оболочки. Соединения между ненесущими стенами и поперечными стенами должны быть тщательно спроектированы и сооружены, чтобы предотвратить проникновение влаги и другие проблемы.

Преимущества Cross Wall Строительство

Важные преимущества поперечной стеновой конструкции:

  1. Поперечная конструкция стены образует прочную конструкцию.
  2. Предварительная стоимость строительства меньше.
  3. Значительная экономия времени и средств достигается за счет конструкции поперечных стен по сравнению с традиционными методами строительства.
  4. Построенное здание является конструктивно эффективным, с сильным пожаром и звукоизоляцией между соседними помещениями.
  5. Конструкция приобретает хорошую тепловую массу.
  6. Координация площадки упрощается при строительстве поперечных стен.
  7. Конструкция гарантирует большую безопасность.
  8. Стоимость содержания конструкции, построенной методом поперечно-стеновой конструкции, меньше.
  9. Крестостенная конструкция не требует строительных лесов.
  10. Конструкция монолитная с хорошей герметичностью.

Недостатки конструкции поперечных стен

Некоторые недостатки техники возведения поперечных стен:

  1. Сложность в разработке подходящего плана
  2. Неправильная конструкция и конструкция соединений влияют на долговечность конструкции.
  3. Необходима квалифицированная рабочая сила, имеющая профессиональный опыт для этой работы.

Также читайте: GFRG Panel Construction: A Potential Building Technique

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
