Каркасные стены деревянные: Деревянные каркасные стены

Деревянные каркасные стены

admin | 13.06.2017 | Строительство домов | Комментариев нет

Каркасные стены – это наиболее лёгкий вариант для возведения дачного дома, поскольку, несмотря на то, что строительство обходится относительно недорого, по своим звуко- и теплоизоляционным свойствам они не уступают срубленным бревенчатым стенам.

Каркас обычно составляют следующие основные элементы: нижняя и верхняя обвязка стен, подкосы жёсткости и вспомогательные: ригели, а также промежуточные стойки.

Собранный каркас обшивается досками, толщина которых приблизительно 20 мм. Кроме досок, можно брать другие материалы, характеризующиеся высокой прочностью и стойкостью к атмосферным осадкам, к примеру, асбестоцементные плиты.

Утепление стен

Стены утепляются следующим способом. Доски укладываются непременно в два слоя, причём между ними остаётся пространство, которое заполняется рулонными изоляционными материалами, такими как рубероид, толь, для этого также можно использовать или плитные, или сыпучие материалы. Для прикрепления плитных и рулонных материалов применяют гвозди. Швы заполняются гипсом или законопачиваются паклей. Укладка плитных материалов в два слоя предполагает обязательное перекрытие первого слоя плитами второго.

Для недопущения проникновения влажного воздуха между слоями досок под обшивку стены с внутренней стороны укладывается изоляционный слой рубероида, предварительно перемешанный с известью. Это надёжный способ предохранения вашего дома от грызунов.

Использование засыпок

Засыпкой, кроме извести, также может служить шлак, пемза, торф, мох, торф, солома, подсолнечная лузга. Более лёгкий материал обладает низкой теплопроводностью. Прежде чем он будет применён, он должен быть тщательно просушен и антисептирован. Только после такой обработки можно приступать к перемешиванию, укладыванию слоями и утрамбовке.

Сухие засыпки

Однако при всех преимуществах сухих засыпок (относительно дешевизне, доступности, защищённости от грызунов), у них есть одни минус – эти засыпки дают осадку дома, что приводит к последующим образованиям нежелательных пустот, что вряд ли считается плюсом. Для предотвращения этого требуется произвести поднятие стен выше балок потолочных на 300 мм, после чего забить засыпкой, которая постепенно осядет и заполнит пустоты. При строительстве дома под окнами рекомендуется применять плитные материалы, если же это невозможно, тогда советуется соорудить выдвижные подоконники, Это позволит через них удобно добавлять засыпку.

Поскольку засыпка – это в основном лёгкий и сыпучий материал и, как уже отмечалось, даёт осадку, в неё добавляют материалы, которые придают ей твёрдое состояние, превращая в твёрдый заполнитель. Одни, пожалуй, из чаще всего применяемых материалов – это известь и гипс (гипс берётся в количестве 5% на 80% опилок).

Увлажненные засыпки

Некоторые строители предпочитают использовать увлажнённые засыпки. Их изготовление требует строгого соблюдения определённого соотношения материалов, которые желательно брать весовыми частями. Вот пример: органический заполнитель – 1 часть, для которого берётся гипс – 0,5 часть, вода – 2 части. Приготовление предполагает насыпку на боек слоями органического заполнителя, тщательное перемешивание и смачивание водой. Высыхание всего этого займёт недели 2-3. Многими строителями совершается ошибка, когда при изготовлении увлажнённой засыпки они используют теплоизоляционные материалы (такие как рубероид, толь), что может привести к появлению опасного для древесины грибка.

Теплоизоляция плитами

Самый эффективный теплоизоляционный материал – это плиты, для изготовления которых использованы органические материалы. Размер плит – 50х50, толщина – 5-15 см. Их изготовление требует использования 0,3-х частей негашеной извести, 2-х частей воды, 4-х частей глиняного теста. Вместо извести допускается применение цемента (на две части воды берут 0,3 часть цементного порошка). Производится смешивание всех составляющих компонентов; если они в виде сухих порошков, то требуется обязательное смачивание водой. Затем – тщательное перемешивание до однородного состояния, закладывание в формы, трамбовка и сушка в закрытом помещении, можно также сушить под навесом. Продолжительность сушки определяется вяжущим средством. В случае применения гипса или извести, то всё высохнет за пару недель, в случае использования гипса – за 3-4 недели.

А вот видео про утепление каркасных деревянных стен

Об авторе

admin

Adblock
detector

Стены каркасного дома: наружные, перегородки

Русская построечка » Полезные статьи » Наружные стены и перегородки каркасного дома

Только правильно обустроенные стены и перегородки каркасного дома делают его пригодным для жилья, а также не становятся источником проблем во время его эксплуатации. Чтобы конструкция в полной мере выполняла все необходимые функции, ее буквально собирают по слоям вокруг деревянного каркаса.

Если стены каркасного дома сделаны не по технологии, гарантированно возникают такие проблемы, как:

• большие теплопотери;
• неадекватные расходы на отопление;
• отсутствие комфорта в помещениях;
• нестабильная влажность;
• образование конденсата;
• снижение работоспособности утеплителя;
• недостаточная шумоизоляция;
• ускоренное гниение деревянного каркаса.

Как видно, проблем может быть немало, а потому следует максимально точно ориентироваться в том, из чего состоит стеновой пирог каркасного дома. Также не лишним будет знать, какие функции выполняет каждый из материалов стены или перегородки.

Каркас

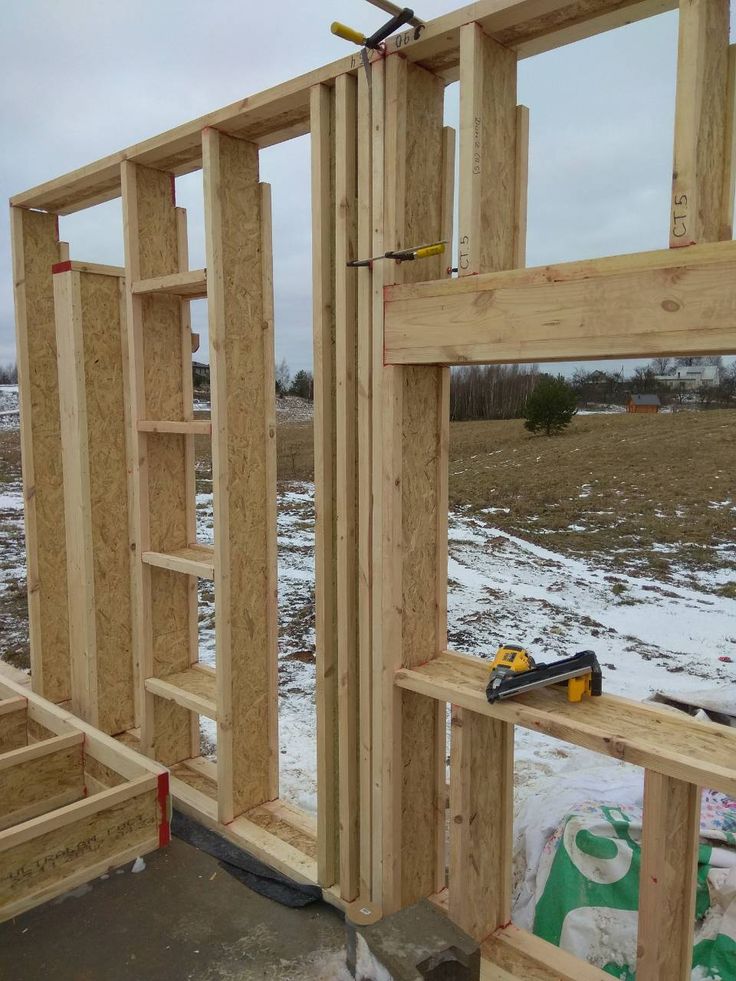

Любой каркасный дом начинается со сборки силового каркаса. Он выполняет роль несущей конструкции и служит для закрепления попутных материалов. Для сборки каркаса используется нестроганый брус естественной влажности сечением, как правило, 40×100 мм. Основные детали – угловые и промежуточные стойки, горизонтальные пояса и верхняя обвязка. Стойки устанавливаются на расстоянии 60 см друг от друга. Для придания требуемой жесткости и устойчивости каркас усиливается раскосинами из того же самого бруса.

Каркас внутренних перегородок обустраивается аналогично.

Утеплитель

Один из самых важных материалов каркасного дома. От него зависит энергоэффективность, расходы на отопление, комфортабельность, влажность и шумоизоляционные свойства жилья. Для закладки в каркас капитальных стен по умолчанию используется плитный утеплитель толщиной 100 мм. Для холодных регионов может применяться теплоизоляционный материал толщиной 150 мм и даже 200 мм.

В каркас перегородок всегда укладывается одинаковый по толщине утеплитель. Для создания нормального микроклимата и звукоизоляции между соседними помещениями достаточно 100-миллиметровой теплоизоляции.

Ветрозащита

Это рулонный материал, который крепится к каркасу несущих стен снаружи дома. Его задача заключается в защите плитного утеплителя от внешней среды, а также в дополнительной герметизации помещений. Как пример, можно привести проверенный временем ветрозащитный материал – мембрану «ИЗОСПАН А».

На внутренних перегородках ветрозащита ни к чему.

Пароизоляция

Комбинированный рулонный материал, состоящий, как правило из двух основных слоев. Одна сторона мембраны способна накапливать влагу для ее последующего нормального испарения. Вторая – полностью гладкая и, соответственно, абсолютно гидрофобная.

Пароизоляция крепится по каркасу капитальных стен внутри помещений поверх утеплителя. На перегородках этот материал монтируется с обеих сторон конструкции. Задача пароизоляционной мембраны в каркасном доме – защита утеплителя от намокания, поддержка нормальной влажности в помещениях, а также предотвращение размножения грибка и плесени.

По большому счету, если пароизоляцию не использовать, или уложить некачественный материал, то проблем будет несколько. Утеплитель намокнет и перестанет выполнять свои функции. Конденсат будет скапливаться на облицовке и приводить ее в негодность. Влага доберется до деревянного каркаса, что приведет к его ускоренному гниению.

Облицовка

Снаружи стены каркасного дома обшиваются, как правило, деревянной вагонкой или имитацией бруса. При этом, облицовка набивается не на сам каркас, а на обрешетку. Это делается для того, чтобы обеспечить зазор между ветрозащитой и вагонкой, что поспособствует нормальной вентиляции фасада.

Изнутри стены и перегородки чаще всего обшиваются деревянной вагонкой хвойных пород. Также можно использовать гипсокартон, плиты OSB для выравнивания поверхности, и любые доступные материалы для облицовки – краску, плитку, обои и пр.

Каркасные коттеджиКаркасные домаСадовые домики

Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Выбрать проект

Каркасный коттедж 7 на 7 с компактной планировкой

Проект: «Лайнер»

Размеры: 7. 0x7.0 м

Площадь: 85 кв.м

Каркас под крышу: 1 138 000 руб

ПМЖ с отделкой: 2 103 000 руб

Каркасный коттедж 8×8 с двумя спальнями

Проект: «Губернатор»

Размеры: 8.0×8.0 м

Площадь: 92 кв.м

Каркас под крышу: 1 185 000 руб

ПМЖ с отделкой: 2 234 000 руб

Каркасный коттедж 9×9 с просторной террасой и балконом

Проект: «Новгородец-1»

Размеры: 9.0×9.0 м

Площадь: 126 кв.м

Каркас под крышу: 1 368 000 руб

ПМЖ с отделкой: 2 952 000 руб

5 фотоотчётов

Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Выбрать проект

Уютный каркасный дом 6х6 с террасой

Проект: «КД-01»

Размеры: 6. 0x6.0 м

Площадь: 60 кв.м

Каркас под крышу: 906 000 руб

С отделкой: 1 593 000 руб

новинка!

2 фотоотчёта

Каркасный дом 6х6 с выносом, балконом и террасой

Проект: «КД-02»

Размеры: 6.0×6.0 м

Площадь: 75 кв.м

Каркас под крышу: 986 000 руб

С отделкой: 1 949 000 руб

Каркасный дом 6х6 в полтора этажа с террасой и балконом

Проект: «КД-03»

Размеры: 6.0×6.0 м

Площадь: 78 кв.м

Каркас под крышу: 819 000 руб

С отделкой: 1 741 000 руб

Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

Выбрать проект

Миниатюрный садовый домик 5х4 с прямой крышей и одной спальней

Проект: «СД-1»

Размеры: 5.0×4.0 м

Площадь: 17 кв.м

С отделкой: 722 000 руб

Проект: «СД-2»

Размеры: 6.0×4.0 м

Площадь: 20 кв.м

С отделкой: 798 000 руб

Компактный садовый домик 5.5х5 с мансардой

Проект: «СД-3»

Размеры: 5.5×5.0 м

Площадь: 31 кв.м

С отделкой: 1 085 000 руб

Также рекомендуем прочитать другие наши статьи

Все статьи

7 Проблемы с конструкцией деревянного каркаса

Сборка стены Fox Block ICF позволяет избежать многих проблем, связанных с конструкцией деревянного каркаса. В отличие от стен с деревянным каркасом, стены Fox Block огне- и ветроустойчивы, долговечны, обладают низкой теплоемкостью, не подвержены усадке и обеспечивают превосходное качество воздуха в помещении (IAQ) и звукоизоляцию.

Несмотря на то, что деревянное каркасное строительство является распространенным методом строительства, перед подрядчиками и владельцами зданий по-прежнему стоит ряд проблем. Семь конкретных проблем, связанных с деревянными каркасными конструкциями, включают огнестойкость и ветроустойчивость, долговечность, низкую тепловую массу, усадку, а также ухудшение акустики и качества воздуха в помещении (IAQ).

1. Проблемы огнестойкости деревянных каркасных конструкций

Строительство огнеупорного деревянного каркасного здания требует, чтобы подрядчики ограничивали распространение огня путем облицовки деревянного каркаса теплостойкими материалами и обработки древесины антипиренами. К сожалению, это делает здания с деревянным каркасом на ранних стадиях строительства особенно уязвимыми к повреждениям от пожара, до завершения установки противопожарной защиты на деревянный каркас.

2. Проблемы ветрозащиты с деревянным каркасом

Строительство и проектирование ветроустойчивого деревянного каркасного здания требует больших затрат труда и средств. Ветрозащитная деревянная каркасная конструкция должна предусматривать непрерывный путь нагрузки к земле и противоракетное сопротивление. Исследование, проведенное Национальным исследовательским центром жилищного строительства и строительства, показало, что строительство ветрозащитной конструкции с деревянным каркасом может стоить на 25–30 процентов дороже, чем стандартное строительство.

3. Проблемы долговечности конструкции с деревянным каркасом

Создание долговечной конструкции с деревянным каркасом является сложной задачей, поскольку древесина подвержена проблемам с термитами и влагой. Термиты повреждают прочность конструкций. Влага может привести к гниению древесины, что ухудшит целостность деревянного каркасного дома. Как термиты, так и воздействие влаги на деревянные каркасные здания могут стоить тысячи долларов на техническое обслуживание и ремонт.

4. Проблемы с низкой тепловой массой деревянных каркасных конструкций

Низкая тепловая масса древесины создает здания, которые не так энергоэффективны, как изделия с высокой тепловой массой, такие как камень и саман. Стеновые изделия с высокой тепловой массой поглощают и накапливают тепловую энергию в течение дня и выделяют ее в более прохладные вечера. Этот процесс снижает скорость теплопередачи и помогает стабилизировать температурные сдвиги внутри конструкции.

5. Проблемы усадки деревянных каркасных многоэтажных конструкций

Проектирование и строительство многоэтажного деревянного каркасного дома проблематично, поскольку древесина естественным образом дает усадку при высыхании. Деревянные каркасные конструкции могут усаживаться до одной четверти дюйма или более на этаж, в зависимости от факторов окружающей среды и типа каркаса. Таким образом, пяти- или шестиэтажное деревянное каркасное здание может уменьшиться до более чем 1,25 дюйма. Кроме того, конструкция может оседать при полной загрузке.

6. Проблемы создания здоровых деревянных каркасных домов

Создание здоровой конструкции из деревянного каркаса проблематично, потому что они чувствительны к влаге в стеновых системах. Влага может вызвать появление плесени, которая у некоторых людей может вызывать аллергические и астматические реакции. Здания с деревянным каркасом также могут содержать химические вещества, клеи и летучие органические соединения (ЛОС). И плесень, и летучие органические соединения ухудшают качество воздуха в помещении.

7. Проблемы со звукоизоляцией при строительстве деревянного каркаса

Строительство деревянного здания с достаточной звукоизоляцией является сложной задачей. Строители деревянных каркасных конструкций должны использовать трудоемкие и дорогостоящие методы для снижения уровня шума. Методы уменьшения шума в деревянном каркасном здании включают применение тяжелых плит, таких как панели из гипсоволокна Fermacell, или двойное скрепление гипсокартона.

Изолированные бетонные опалубки Fox Block (ICF) решают многие проблемы, связанные с деревянным каркасным строительством. Система Fox Block устойчива к огню и ветру, долговечна, имеет низкую тепловую массу и обеспечивает превосходное качество воздуха в помещении и звукоизоляцию. Блоки Fox также не склонны к усадке, как древесина, поэтому это гораздо лучший выбор по сравнению с деревянными конструкциями, особенно для многоэтажных конструкций.

Блоки Fox обладают большей огнестойкостью, чем конструкция с деревянным каркасом

Блоки Fox достигают рейтинга огнестойкости (ASTM E119) четырех часов для шестидюймовых и восьмидюймовых блоков и двух часов для четырехдюймовых блоков.

Блоки Fox более устойчивы к ветру, чем деревянная рама

Блоки Fox со стальным армированным бетоном устойчивы к сильному ветру и могут выдерживать ветер со скоростью более 200 миль в час, а также летящие осколки со скоростью более 100 миль в час.

Блоки Fox более долговечны, чем конструкция с деревянным каркасом

В блоках Fox нет органического материала, которым питаются термиты, поэтому они более долговечны, чем древесина.

Кроме того, Fox Blocks долговечны, поскольку они создают прочную непрерывную монолитную бетонную стеновую систему с коэффициентом проницаемости 1,0, который контролирует проникновение влаги и предотвращает рост плесени, которая может нарушить целостность здания.

Блоки Fox обладают большей тепловой массой, чем деревянная каркасная конструкция

Высокая тепловая масса блоков Fox позволяет создавать высокопроизводительные и энергоэффективные здания.

Блоки Fox обеспечивают превосходное качество воздуха в помещении

Блоки Fox с показателем проницаемости менее 1,0 контролируют проникновение влаги, что останавливает рост нездоровой плесени. Кроме того, Fox Blocks практически не содержат летучих органических соединений.

Блок Fox обеспечивает отличный контроль звука

Тесты на передачу звука показали, что не более трети звука проходит через стены ICF; обеспечивает лучшую шумо- и звукоизоляцию, чем легкая древесина. Блоки Fox имеют классификацию передачи звука (ASTM E9).0) из 4 дюймов = STC 46, 6 и 8 дюймов = STC 50+.

Идеальным продуктом, позволяющим избежать проблем, связанных с деревянным каркасом, является стеновая сборка Fox Block ICF. Блоки Fox являются огнестойкими и ветроустойчивыми, долговечными, имеют низкую тепловую массу и обеспечивают превосходное качество воздуха в помещении и звукоизоляцию. Кроме того, Fox Blocks не дают усадки, а также просты в установке.

СКАЧАТЬ ЭТОТ РЕСУРС

Чтобы загрузить этот файл, пожалуйста, заполните эту форму. Не волнуйтесь, как только вы заполните его, мы больше никогда не будем запрашивать вашу информацию.

Извините, при отправке формы возникла проблема.

Анатомия несущей стены с деревянным каркасом

Руководства по проектам изысканного домостроения

Обрамление

Понимание назначения каждого элемента каркаса, особенно стоек, пластин и перемычек, поможет вам научиться правильно возводить несущие стены.

Майк Гертин

Если вы начинаете заниматься строительством или являетесь домовладельцем, занимающимся проектом, это поможет понять термины для частей и частей несущей стены с деревянным каркасом, как они связаны , и что каждый из них делает для передачи нагрузок (сил окружающей среды и веса материалов, людей и их вещей) на пол, фундамент и фундаменты и в конце концов земля. Пластины, шпильки, короли, валеты и седла могут звучать как случайные слова, взятые из средневекового двора, но это общепринятые термины для частей стены.

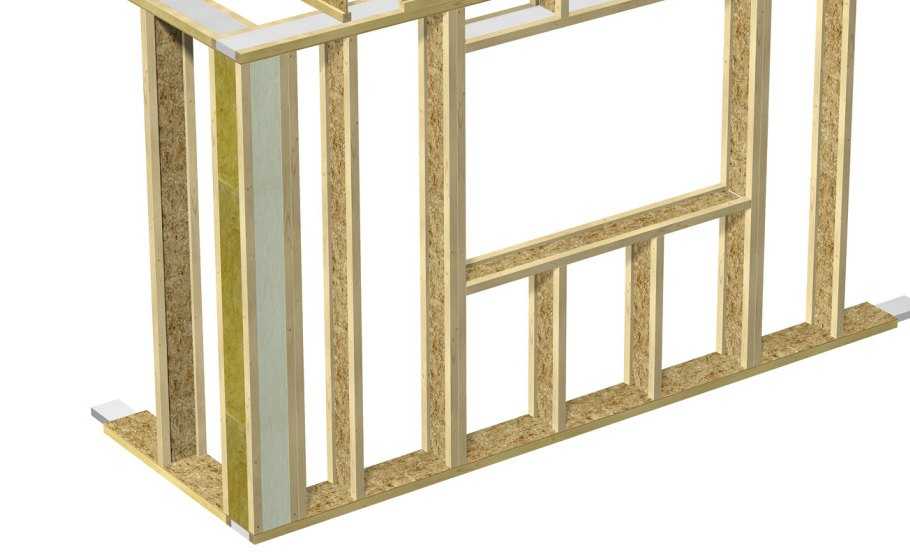

Базовая стена представляет собой прямоугольник, обрамленный набором стоек, ориентированных вертикально и зажатых между длинными досками 2×4 или 2×6, называемыми плитами. Отверстия в стене для окон и дверей называются черновыми проемами . А грубые проемы оформляются с помощью заголовков, шпилек, шпилек, седел и калек.

Стойки

Стойки размером 2×4 или 2×6 (но они могут быть и других размеров) высотой до стены, которые либо предварительно обрезаются на лесопилке до длины, необходимой для стандартной высоты стен, либо отрезаются по длине на месте. Они расположены на равном расстоянии друг от друга по длине стены. Обычные расстояния между центрами (расстояние от центра одной стойки до центра следующей стойки) составляют 16 дюймов и 24 дюйма. Стойки передают нагрузки, опирающиеся на верхнюю стеновую плиту, на нижнюю стеновую плиту.

Настенные пластины

Два типа настенных пластин логически называются верхней пластиной и нижней пластиной (иногда называемой «подошвенной пластиной»). Верхняя пластина может быть одинарной (одинарная верхняя пластина) или сдвоенной (двойная верхняя пластина). Двойные верхние плиты чаще всего используются на наружных или внутренних несущих стенах . Одну верхнюю пластину можно использовать в несущих стенах при условии, что стропила крыши или фермы и балки перекрытия укладываются непосредственно на стойки в стене. Нижние пластины почти исключительно одинарные. Каждая стенная стойка крепится между пластинами двумя или тремя гвоздями, вбитыми в пластины и на 1-1/2 дюйма или глубже в концы стойки.

Перемычки

Черновые проемы в стене для окон и дверей. Когда проем больше по ширине, чем расстояние между стойками, а большинство окон шире 24 дюймов, тогда в проем вставляется перемычка, чтобы нести нагрузку от прерванных стоек. Коллектор представляет собой простую балку, размер которой позволяет выдерживать нагрузку над проемом, через который она проходит. Коллекторы могут быть изготовлены из цельного пиломатериала (например, 4 × 6), состоящего из двух или трех слоев 2x пиломатериалов (например, двух 2×6 или трех 2×10) или инженерных пиломатериалов (LVL, PSL, LSL).

Натяжной и центральный шпильки

Жатка помещается между двумя шпильками и поддерживается одним или несколькими нажимными шпильками с каждой стороны чернового отверстия. Королевские шпильки имеют ту же длину и размер, что и обычные шпильки в стене; единственное отличие состоит в том, что они расположены на концах жатки, поэтому они не обязательно приземляются на обычные центральные шипы. Домкраты, иногда называемые триммерами, представляют собой шпильки, обрезанные по длине, чтобы поместиться под каждым концом жатки и до нижней пластины. Домкраты передают нагрузку, которую несет жатка, на нижнюю плиту и каркас под ней. Иногда домкраты удваиваются или утраиваются по бокам широких проемов, чтобы иметь достаточную опорную поверхность, на которую могут опираться концы жатки. Домкраты можно заменить стальными подвесками, прикрепленными к боковым сторонам шкворня. Шпильки шкворня и домкрата прибиваются на место через пластины, а домкраты прибиваются сбоку к шпилькам шкворня, так что они действуют как единое целое.

Седла и калеки

Седло (также называемое подоконником или шероховатым подоконником) образует шероховатое дно окна и поддерживает вес окна. Это кусок двойного запаса, отрезанный так, чтобы поместиться между двумя домкратами, уложенный ровно и прибитый к домкратам. Шпильки Cripple (калеки) — это короткие шпильки, зажатые между седлом и нижней пластиной. Калеки расположены в центральных положениях, где были бы расположены шпильки, если бы они не были прерваны грубым отверстием. Сквозь седло и нижнюю пластину прибиты калеки.
