Строительство каркасного дома своими руками: особенности технологии

Содержание публикации:
Строительство каркасного дома своими руками: преимущества и недостатки
Каркасно-щитовое строительство: особенности технологии
Каркасно-рамочное строительство: нюансы монтажа

На сегодняшний день каркасное строительство получило широкое распространение благодаря двум вещам – это скорость возведения домов и их конечная стоимость. Говоря об этой технологии возведения строений, можно смело утверждать, что речь идет о недорогом и качественном строительстве, к слову, в западных странах ее уже давно и успешно применяют для решения жилищного вопроса. В этой статье от сайта stroisovety.org мы разберем вопрос, как выполняется строительство каркасного дома своими руками. Изучим два основных вида каркасных строений, определимся с их преимуществами и недостатками, таким способом позволив вам выбрать наилучший способ заполучить свой небольшой домик.

Как построить каркасный дом

Строительство каркасного дома своими руками: преимущества и недостатки

Прежде чем приступить к рассмотрению вопроса, как самому построить каркасный дом, следует разобраться с преимуществами и недостатками таких построек. Их достаточно много, поэтому остановимся на основных.

Одним из главных достоинств каркасных строений является их дешевизна. Если сравнивать стоимость кирпичного и каркасного строения, то разница в их цене будет составлять примерно 30–40%. Согласитесь, это существенное преимущество, особенно если речь идет о дачном строительстве.
Следующим преимуществом каркасных домов является скорость их постройки – как правило, от начала строительства до сдачи в эксплуатацию проходит максимум полгода. А если имеется в виду строительство каркасно-щитового дома, то можно говорить о трех месяцах.
Немаловажным достоинством является легкий вес каркасного дома – благодаря ему дома устанавливаются на слабый фундамент. Кроме того, эта технология строительства позволяет установить дом практически на любом типе грунта.

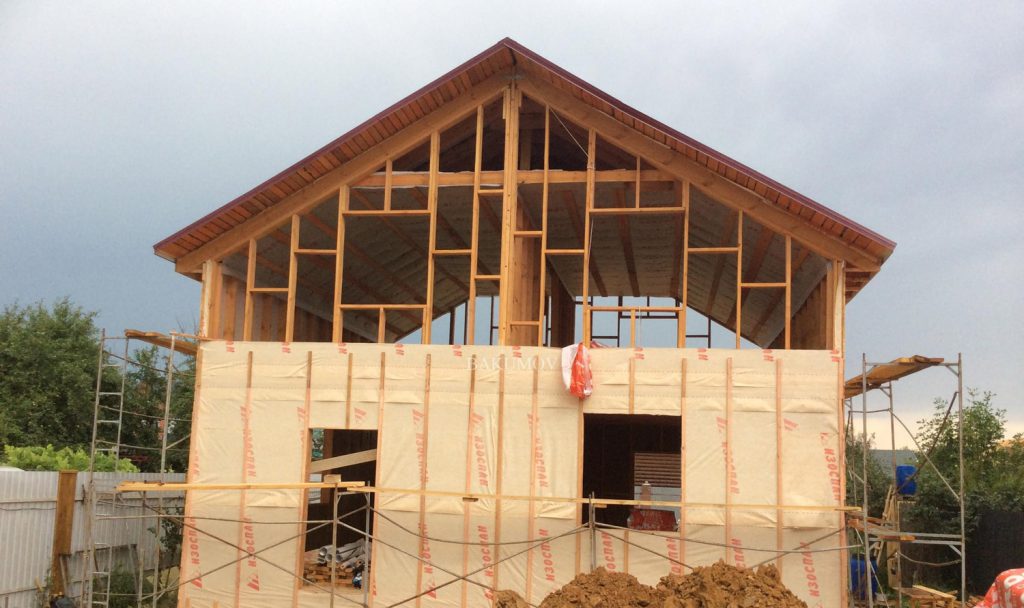

Строительство каркасного дома своими руками фото

Не будем внедряться в мелкие технические особенности каркасных домов и описывать их преимущества, а перейдем к недостаткам подобных строений. Их всего три.

Срок эксплуатации. Следует понимать, что такой дом на века не построишь – его нормативный срок эксплуатации составляет 75 лет. Фактический срок может доходить до 100 лет.
Этажность каркасного дома. Как правило, технология каркасного дома не позволяет сооружать строения высотой более двух этажей. В основном, это небольшие одноэтажные домики. Если говорить о двухэтажном строении, то его стоимость (разумеется, за квадратный метр) автоматически сравнивается с ценой за тот же кв.м. кирпичного дома. Одно преимущество сразу долой.

Невозможность перепланировки. С этим ничего не поделаешь – следует понимать, что для того, чтобы произвести перепланировку такого строения, его понадобится полностью разобрать.

Технология каркасный дом: особенности возведения

Каркасно-щитовое строительство: особенности технологии

Подходя к вопросу строительства каркасно-щитового дома своими руками, сразу хочу отметить самый главный недостаток этой технологии – такие дома без использования специализированной техники не построить.

Почему? Все просто – щиты в некотором роде можно сравнить с бетонными панелями. Разница между ними заключается в материале и весе – но несмотря на это, поднять и установить на положенное место готовую панель щитового дома можно только с помощью крана. К тому же, ее еще нужно как-то доставить на место строительства. Этот вид каркасных домов не очень подходит для самостоятельного строительства – в этом отношении лучше отдать предпочтение рамочной технологии возведения дома.

Каркасно щитовой дом своими руками фото

Что еще следует знать о каркасно-щитовом строительстве, так это о технологии монтажа подобных домов. Если речь идет о сверхбыстром строительстве дома, то это именно та технология, что нужна. Выглядит она примерно следующим образом.

Сначала возводится легкий фундамент – в большинстве случаев это сплошная бетонная подушка или винтовые сваи.
Потом создается основание для каркасного дома – изготавливается оно из деревянных ферм. Они же впоследствии служат и лагами для устройства пола.
Дальше монтируются щиты – работы выполняются согласно проекту вашего дома.
После установки щитов монтируется крыша – как правило, это легкая стропильная конструкция, покрытая гибкой черепицей.

Завершающим этапом решения вопроса, как построить каркасно-щитовой дом, является прокладка коммуникаций и его внутренняя, а также наружная отделка.

Следует отметить, что все работы выполняются бригадой строителей, состоящей максимум из 5-ти человек, а возводится такой дом в течение 2–3 месяцев. Такие темпы обусловлены блочной конструкцией дома и его весом, благодаря которому дом не дает осадки.

Как построить каркасно щитовой дом фото

Каркасно-рамочное строительство: нюансы монтажа

Если говорить о самостоятельном строительстве каркасного дома, то рамочная технология – это единственный процесс, который можно смело воплотить в жизнь своими руками. По большому счету такой дом отличается от щитового тем, что процессы изготовления и установки панелей совмещаются. Сначала изготавливаются и монтируются необшитые рамки, и только после этого получившаяся конструкция утепляется и обшивается листовым материалом вроде ОСП.

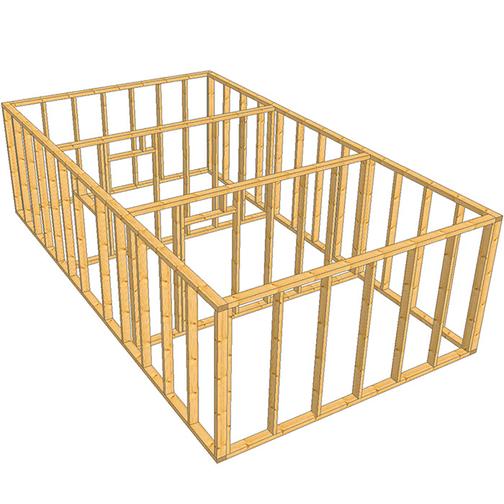

Каркасно рамочный дом своими руками фото

Особенность такой технологии заключается в том, что сначала можно полностью изготовить дом в каркасе (вместе с крышей) и только потом перейти к его обшивке. Во всем остальном эта технология является идентичной каркасно-щитовому строительству и имеет аналогичные преимущества и недостатки. Кроме того, такие дома возводятся дольше – при самостоятельном строительстве понадобится около полугода, а при монтаже с использованием наемной силы – месяца четыре.

Ну и в заключение хотелось бы отметить, что каркасные дома (а вернее их скелет) могут собираться как из дерева, так и из металла с использованием специального профиля. Последние дома являются более надежными, но самое главное, что с помощью специального металлического профиля можно свободно построить двухэтажный дом и не переживать о сроке его эксплуатации, который выше, чем у полностью деревянного каркасного дома.

Как построить каркасно рамочный дом фото

Как видите, строительство каркасного дома своими руками может осуществляться только одним способом – рамочным. Щитовой дом при большом желании тоже можно собрать самостоятельно, но это гораздо сложнее в силу веса панелей. Ну а вообще решать вам – мы лишь изложили особенности двух технологий строительства, а вы уже делайте свои выводы.

Автор статьи Александр Куликов

Каркасно-рамочный метод строительства — КиберПедия

Навигация:

Главная Случайная страница Обратная связь ТОП Интересно знать Избранные

Топ:

Оценка эффективности инструментов коммуникационной политики: Внешние коммуникации — обмен информацией между организацией и её внешней средой…

Эволюция кровеносной системы позвоночных животных: Биологическая эволюция – необратимый процесс исторического развития живой природы…

Устройство и оснащение процедурного кабинета: Решающая роль в обеспечении правильного лечения пациентов отводится процедурной медсестре. ..

Интересное:

Принципы управления денежными потоками: одним из методов контроля за состоянием денежной наличности является…

Искусственное повышение поверхности территории: Варианты искусственного повышения поверхности территории необходимо выбирать на основе анализа следующих характеристик защищаемой территории…

Инженерная защита территорий, зданий и сооружений от опасных геологических процессов: Изучение оползневых явлений, оценка устойчивости склонов и проектирование противооползневых сооружений — актуальнейшие задачи, стоящие перед отечественными…

Дисциплины:

Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция

⇐ ПредыдущаяСтр 2 из 4Следующая ⇒

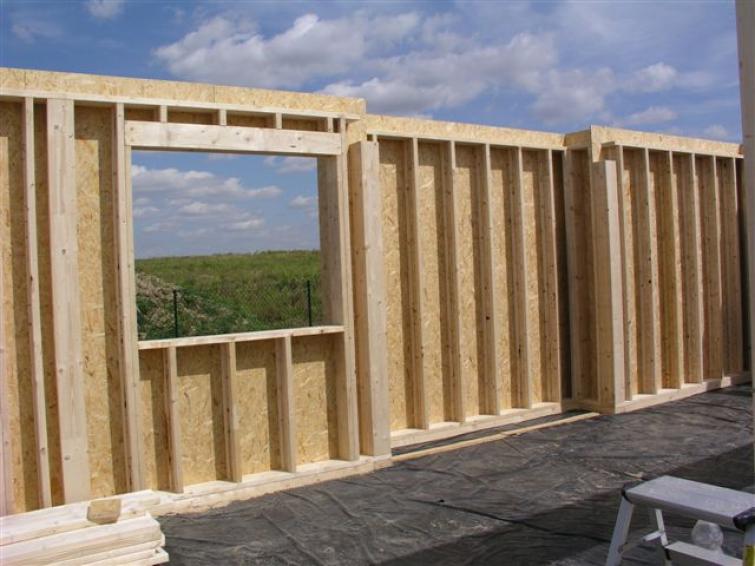

Пример каркасно-рамочного метода строительства

Такой метод строительства каркасного дома, пожалуй, наиболее удобен и практичен для самостоятельного строительства. Технология строительства каркасно-рамочного дома проста в отличие от выше указанных каркасных домов. Строительство такого дома не требует применения спецтехники, возводится непосредственно на месте строительства, а так же в отличие от каркасных домов заводского изготовления каркасно-рамочный метод строительства имеет неограниченные конструктивно-архитектурные решения.

О возведении каркаса, преимуществах каркасно-рамочной технологии можно подробно прочитать в статье Каркасный дом своими руками. Строительство каркаса в каркасном доме.

В следующей части статьи рассмотрим разновидности основных элементов каркасного дома , а именно: фундамента, каркаса, крыши (конструкции и покрытия). Также будут приведены рекомендации во выбору вида этих элементов.

Конструктивные элементы каркасного дома

Фундамент каркасного дома

Для каркасного дома можно остановить выбор на следующих видах фундаментов: столбчатый, плитный или ленточный. Подробнее о выборе фундамента можно прочесть в статье Фундамент дома. Выбор фундамента. При выборе фундамента для каркасного дома можно заострить внимание на двух основных определяющих моментах:

структура грунта на участке и вес дома.

Если на вашем участке «слабый» грунт (просадочный, илистый и т.п.), то в этом случае идеальным вариантом будет плитный фундамент. Подвала конечно в доме не получится устроить, но он при залегании грунтовых вод менее 1 м и не рекомендуется специалистами, так что плитный фундамент самое оптимальное решение для устройства основания на таких грунтах. Из-за того что, плитный фундамент имеет большую площадь опоры на грунт, что существенно снижает давление на грунт в определенных местах как например у ленточного или столбчатого фундаментов, нагрузка распределяется по всей плите фундамента. В том случае если фундамент будет мелкозаглубленного типа, все рано нужно снять плодородный слой почвы, чтобы снизить фактор сжатия грунта — но не менее чем 0,5 м глубиной, забутить котлован и сделать песчаную подушку под плиту.

Можно конечно сделать свайный фундамент, но этот выбор будет связан с дополнительными финансовыми расходами. На глинисто — песчаных, супесчаных, скальных грунтах ит.п. для каркасного дома подходит столбчатый фундамент. Подробнее об устройстве столбчатого фундамента можно прочесть в статьях Каркасный дом своими руками. Фундамент для каркасного дома и Столбчатый фундамент. Технология устройства столбчатого фундамента.

Примечание: к примеру, в Архангельской области преобладают илистые грунты, торфяники и т.п. Эти грунты не являются надежным основанием под фундамент как ленточный, так и столбчатый. Для прочного и надежного основания дома выбор был сделан в пользу плитного фундамента.

Так как, в отличие от бревенчатого дома или кирпичного, каркасный дом имеет наименьший вес., примерно 1кв.м полностью выстроенного каркасного дома весит 150-180 кг. Это позволяет строить дом не только на «слабых» грунтах, но и делать мелкозаглубленный фундамент (столбчатый или плитный), но при этом глубина залегания фундамента должна быть не менее 50 см.

Виды каркасов (по материалу изготовления)

Как уже говорилось в первой части – каркасные дома могут быть каркасно-щитовые или каркасно-рамочные.

Стены каркасно-щитового дома — это готовые покупные щиты заводского изготовления, но в индивидуальном строительстве наиболее популярны стены каркасно-рамочного вида. Каркас в каркасно-рамочном доме может быть как деревянным, так и металлическим.

Деревянный каркас

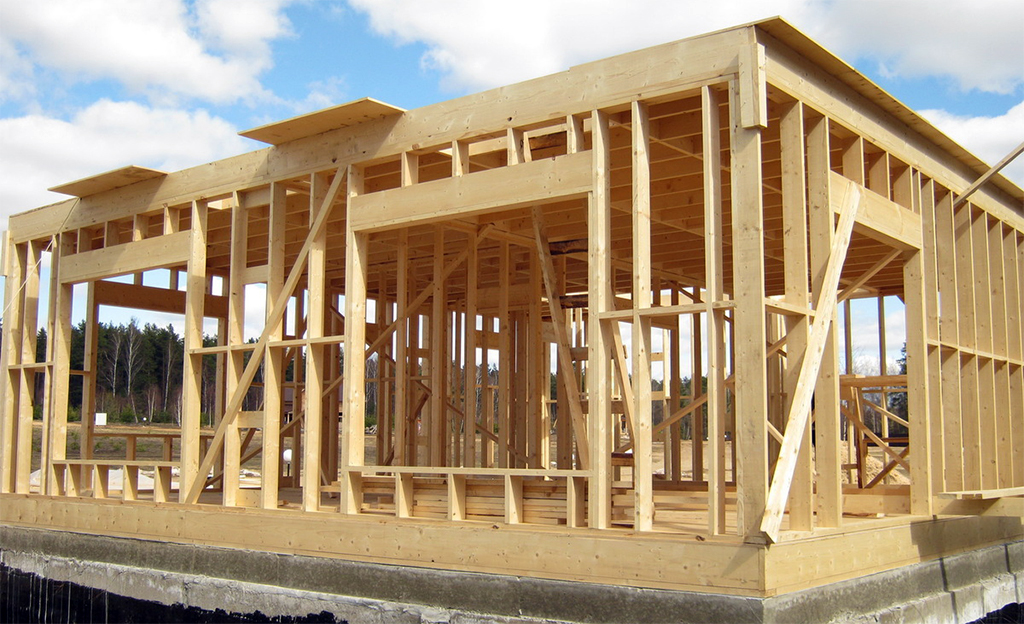

Пример деревянного каркаса

Для устройства деревянного каркаса необходимы следующие материалы:

· брус сечением 100х100 мм (100х150 мм для северных районов), так же для устройства каркаса можно использовать бревна диаметром 12-14 см;

· доска обрезная сечением 50х100 (150), 25х100 (150) мм;

· закладной брус или бревна.

Важно! Влажность древесины для устройства каркаса не должна быть более 15%.

Если вы планируете построить одноуровневый дом, то стойки каркаса можно сделать из досок толщиной 50 мм, но если вы решили построить двухуровневй дом, то тут лучше перестраховаться и использовать для опорных стоек брус сечением как минимум 100х100 мм.

Подробно об устройстве деревянного каркаса можно прочитать в статье Каркасный дом своими руками. Строительство каркаса в каркасном доме.

Металлический каркас

Пример металлического каркаса

Технология строительства каркасных домов с применением термопрофиля, уже стала довольно успешно применяться не только за границей, но и в Украине (в меньшей степени в РФ).

Технология ЛСТК

ЛСТК – это технология строительства легких стальных тонкостенных конструкций. Эта технология позволяет строить частные каркасно-рамочные и каркасно-щитовые дома до трех этажей. Для устройства каркаса используются V и С-образные термопрофиля. Эти профиля имеют перфорационные пазы, что позволило снизить теплопроводность металла на 80-90%, а так же облегчило вес конструкции каркаса.

Так же технология ЛСТК позволяет не только возводить дома, но и делать различные надстройки и пристройки – надстройка мансард или пристройка дополнительных наземных площадей. Вес 1 кв.м каркаса составляет 20-25 кг, а если взять полностью готовый дом то вес 1 м2 составит примерно 130 кг.

Примечание: в Европейских странах, Америке и в Японии технология ЛСТК при строительстве индивидуального жилья применяется уже больше 50 лет. Процентное соотношение популярности данной технологии строительства каркасных домов от общего фонда индивидуального строительства домов – Япония и Скандинавия – более 15%, США и Канада – 8-16%, Великобритания – 5%, страны бывшего СССР – от 0,5 до 3,5%.

От чего зависит выбор материала для устройства каркаса:

1. Наличие и цены на строительные материалы, используемые для устройства каркаса дома;

Примечание: если вы проживаете в южных районах России или в Украине, где леса пригодного для строительства (деловой древесины) практически нет и цена на 25-35% выше чем, к примеру, в Центральном районе РФ, то тут выбор, скорее всего можно сделать в пользу каркаса из металлических профилей.

Термопрофиль

Таблица 1. Стоимость термопрофиля для устройства каркаса дома

Примечание:для устройства дома площадью от 80 до 150 кв. м требуется 10-18 типов профилей.

· Климатические условия местности вашего проживания;

Примечание:к примеру, если в местности, где вы проживаете, климат имеет среднегодовую влажность более 85-90% то в таком случае целесообразнее строительство каркасного дома с использованием металлопрофиля, так как древесина имеет свойство напитывать влагу. При такой влажности воздуха межстеновой брус 100х100 см и высотой 3 м в осенне-зимний период будет напитывать в себя влагу (до 2,5 л!), что отрицательно скажется на сроке эксплуатации деревянного каркасного дома до 45 лет, а дом, построенный с использованием металлопрофиля в таких условиях, простоит более 90-100 лет.

Схема сквозной системы вентиляции межстенового пространства

Если вы хотите сделать дом из традиционных материалов, то в принципе выход есть – сделать сквозную систему вентиляции межстенового пространства, хотя при этом количество теплопотерь возрастет примерно на 10-12%.

⇐ Предыдущая1234Следующая ⇒

Папиллярные узоры пальцев рук — маркер спортивных способностей: дерматоглифические признаки формируются на 3-5 месяце беременности, не изменяются в течение жизни…

Поперечные профили набережных и береговой полосы: На городских территориях берегоукрепление проектируют с учетом технических и экономических требований, но особое значение придают эстетическим…

Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций…

Организация стока поверхностных вод: Наибольшее количество влаги на земном шаре испаряется с поверхности морей и океанов (88‰)…

Что такое каркасная конструкция? Полное руководство

Каркасная конструкция распространена во всем мире. В Соединенных Штатах, например, большинство деревянных домов построено с использованием этого типа зданий. Каркасное строительство обычно начинается с возведения подоконника, прикрепленного к фундаменту.

Каркасное строительство — это строительная техника, которая включает создание поддерживающего каркаса из балок, стоек и стропил и прикрепление к этому каркасу других строительных материалов. С квалифицированной командой вы можете быстро построить этот стиль здания.

В этой статье вы также узнаете следующее о каркасном строительстве:

Что включает в себя каркасное строительство
Каркасные системы
Каркасная конструкция платформы
Каркасная конструкция баллона
Каркасная конструкция и конструкция балки
2 900 строительство
Преимущества конструкции из конструкционной стальной рамы

Что влечет за собой строительство рамы

Приступая к строительству каркаса, вы должны построить подоконник, соединенный с фундаментом. Следующим шагом является прикрепление вертикальных шпилек к подоконнику. Стойки должны располагаться через равные промежутки, чтобы создать сеть, которая крепится к стропилам и балкам, образующим дополнительные этажи или крышу. Специалисты по строительству могут использовать поперечные распорки или другие методы для поддержки рамы.

Каркасное строительство больше похоже на создание каркаса дома с последующим присоединением других строительных материалов. После завершения каркаса следуют стены и другие элементы. По мере того, как строители добавляют стены и пол, конструкция становится все более стабильной.

Большинство подрядчиков выполняют строительство рамы из дерева, которое требует тщательной резки, чтобы сохранить целостность рамы. Если древесина не вылечена должным образом, может произойти скручивание и деформация, вытягивая структуру из формы и выравнивания. В районах, где древесина дорогая, в каркасных конструкциях можно использовать металлические балки, что может помочь сократить расходы на древесину.

Строителям приходится решать некоторые проблемы с каркасным строительством. Пространства между стенами и балками могут быть каналами для огня, что позволяет огню быстро распространяться с этажа на этаж. Деревянная каркасная конструкция уязвима к определенным видам повреждений, включая гниение. Строители проектируют шпильки таким образом, чтобы конструкция устояла, даже если одна из них выйдет из строя. Однако если несколько соседних балок выходят из строя, последствия могут быть катастрофическими.

В каркасном строительстве каркас или каркас, а не стены, несут вес здания. Важным фактором в рамной конструкции является прочность рамы. В прошлом дома с деревянным каркасом были распространены в Европе. Строители использовали кирпич или плетень и мазок, чтобы заполнить каркас. В крупных современных постройках распространен стальной и железобетонный каркас.

Системы каркаса

Существуют три основные системы каркаса: баллонный каркас, стоечно-балочный каркас и каркас платформы. Вы когда-нибудь смотрели на фотографии последствий урагана и задавались вопросом, почему у некоторых домов была крыша, а у других не было? Ну, это может быть связано с каркасными системами, используемыми в домах.

Каркасная система играет решающую роль в конструкции, поддерживающей стены, полы и крышу. В каркасных системах используются габаритные пиломатериалы и конструктивные элементы для поддержки стены или материалов обшивки, которые их покрывают. Каркасная конструкция выгодна тем, что для завершения конструкции требуется меньше материалов. Каркасное строительство – идеальная альтернатива массовому возведению стен.

Каркасная конструкция платформы

Каркасная конструкция платформы, также известная как западный каркас, является наиболее распространенным методом каркаса в проектах жилищного строительства. Этот метод строительства предполагает отдельное обрамление каждого этажа или обычного здания или сарая. Большинство подрядчиков знакомы с каркасом платформы. Каркас платформы выгоден, потому что он использует меньше древесины, чем другие варианты каркаса, такие как каркас столба.

Каркас платформы является общим стандартом для методов деревянного каркаса. В этом методе каркаса каждый этаж обрамляется как отдельная единица путем прибивания горизонтального элемента каркаса к верхней части стоек стены. Фундамент надежно поддерживает одну конструкцию. Затем уровень земли служит платформой или сценой для строительства следующего этажа. Балки проходят перпендикулярно подоконнику и прикрепляют верхнюю часть балки к концу каждой балки.

Преимущества конструкции с платформенной рамой

Одним из главных преимуществ использования конструкции с платформенной рамой является экономия древесины. При этом методе строительства строители могут использовать более короткие куски дерева.
Так как площадки перекрытий закрывают места для стоек, строителям не нужно использовать противопожарные перегородки.
Каркас платформы делает строительство простым и безопасным, поскольку строители используют простые инструменты. Метод строительства требует низких затрат на строительство и меньше труда.

Недостатки конструкции каркаса платформы

При каркасе платформы вертикальные стойки прерываются балками и перемычками, перпендикулярными направлению нагрузки на вертикальных линиях конструкции. В этих областях может возникнуть большая усадка, что приведет к проблемам с жесткими материалами для облицовки, такими как шпон.
Структурные проблемы могут возникнуть после завершения строительства здания. Эти проблемы могут возникнуть, если перемычки и балки дают усадку при высыхании древесины. Если это произойдет, материал сайдинга также потребует большего ухода.

Конструкция каркаса из воздушных шаров

Популярный миф гласит, что Джордж Сноу, плотник из Чикаго, изобрел каркас из воздушных шаров в 1832 году, и это изобретение произвело революцию в строительной практике. Однако самые старые постройки чикагского метрополитена позволяют предположить, что ни Сноу, ни какой-либо другой чикагец не изобретал каркас воздушного шара.

Каркас из воздушных шаров — один из первых методов деревянного строительства. Это влечет за собой строительство легких деревянных каркасов вокруг стоек, которые непрерывно проходят сверху вниз по зданию. Обрамление воздушного шара начинается со шпилек, которые идут снизу вверх, а шпильки добавляются на желаемой высоте.

Обрамление из воздушных шаров в основном использовалось в США и Скандинавии, Канаде. В этом методе используются длинные элементы каркаса, также известные как шпильки, которые проходят от подоконника до линии кануна. К этим шпилькам прибиваются межэтажные конструкции. На шпильках отмечают высоту перемычек, подоконников и высоту следующего этажа. В настоящее время обрамление баллона заменено обрамлением платформы.

Преимущества каркасной конструкции из шаров

Вы можете ожидать меньше проблем после завершения строительства, в отличие от каркасной платформы. Случаи растрескивания гипсокартона редки при использовании баллонного каркаса, и вы можете быть уверены в долговечности вашего здания. Обрамление из воздушных шаров может быть идеальным, если вам нужен высокий дымоход, сводчатый потолок или двухэтажное открытое фойе.
Воздушное обрамление также обеспечивает большую гибкость, особенно в оформлении окон. С воздушным обрамлением легче получить арочные или угловые верхние части окон. Также легко получить большие или сводчатые окна с обрамлением из воздушных шаров.
Воздушный каркас также обеспечивает более прямой путь нагрузки вниз к фундаменту здания. Благодаря каркасу из воздушных шаров торговые работники получают больше гибкости, в основном при прокладке трубопроводов, протягивании проволоки и воздуховодов, поскольку им не нужно работать вокруг или через элементы каркаса.
Благодаря более длинным рамам, используемым в каркасе воздушных шаров, легко получить конструкции с более высокой устойчивостью. Поэтому каркас из баллонов делает конструкцию более устойчивой и способной выдерживать порывистый и стремительный ветер.

Ниже представлено видео с идеями переделки стен из баллонов:

Недостатки каркаса из баллонов

В случае пожара ваше здание, скорее всего, разрушится гораздо быстрее. Это связано с тем, что каркас из воздушных шаров обеспечивает легкий путь распространения огня с одного этажа на другой. Если вы хотите уменьшить масштабы ущерба в случае пожара, вам необходимо установить противопожарные перегородки на каждом уровне.
При баллонном каркасе между помещением и наружными стенами отсутствует изоляция. Таким образом, вы, вероятно, понесете эскалацию счетов за электроэнергию в будущем.
По сравнению с каркасом платформы баллонный каркас более дорогостоящий. Строителям приходится использовать более длинные строительные балки, что увеличивает стоимость строительства.
Стены, построенные с использованием баллонного каркаса, обычно очень тяжелые. Поэтому для возведения этих стен требуется больше навыков, рабочей силы и специализированного оборудования. Тяжелые стены также делают строительство более сложным и рискованным.
Каркас баллона не обеспечивает рабочую платформу для работы на верхних этажах, в отличие от каркаса платформы. Рабочим трудно добраться до вершины строящихся стен. В каркасе из воздушных шаров важны леса, чтобы добраться до верха стен, потому что стены обычно находятся на несколько этажей выше рабочей платформы.

Во многих регионах каркас из воздушных шаров запрещен строительными нормами из-за пожароопасности. Тем не менее, каркас из воздушных шаров набирает популярность, но строители используют стальные шпильки, поскольку они огнестойки.

Строительство стоек и балок

Строительство стоек и балок — это технология строительства, в которой используется тяжелая древесина, а не размерные пиломатериалы. Строительство стоек и балок уходит своими корнями в Азию. В настоящее время эта строительная техника распространилась во многих частях мира. Эта строительная техника приводит к прочным конструкциям, о чем свидетельствуют постройки, построенные в средневековье, которые все еще стоят.

После суровых условий, таких как землетрясения и ураганы, столбовые и балочные конструкции часто остаются стоять. Благодаря отсутствию в них несущих стен легко возводить стоечно-балочные конструкции. Этот метод строительства легко настраивается с точки зрения дверей, окон и конюшен, которые могут быть добавлены в любую часть, которую владелец сочтет необходимой.

Несмотря на многочисленные преимущества стоек и балок, этот метод строительства используется редко из-за непонимания подрядчиками и высокой стоимости материалов. В некотором смысле конструкция из стоек и балок похожа на деревянный каркас, потому что оба метода склоняются к заметному внешнему виду открытой древесины. Благодаря большой древесине в стойке и балке требуется меньше опорных балок для создания исключительных открытых внутренних пространств.

Важнейшее различие между конструкцией из стоек и балок и деревянным каркасом заключается в том, как соединяются отдельные бревна. Деревянные рамы полагаются на деревянные столярные изделия, а не на стальные столярные изделия. Стоечные и балочные конструкции соединяются металлическими соединителями и крепежными элементами. Конструкция стоек и балок выгодна, поскольку требует снижения затрат на квалифицированную рабочую силу.

Конструкция стоек и балок также имеет некоторые недостатки. Если влага конденсируется на стальных деталях, соединяющих балки, это может привести к ржавчине, а окружающая древесина может сгнить. Стойка и балка могут быть дороже, чем деревянный каркас, в зависимости от сложности используемых металлических пластин. Использование разнородных материалов, металла и дерева, со временем приводит к расшатыванию соединений.

Преимущества деревянного каркасного строительства

Деревянное каркасное строительство имеет несколько преимуществ. Устойчивая древесина является одним из идеальных строительных материалов. Вот некоторые из причин, по которым сегодня растет популярность современных деревянных домов за пределами участка:

Древесина — натуральный материал

Древесина — один из немногих натуральных строительных материалов, обладающих многочисленными преимуществами. Поскольку древесина не токсична, химические пары не будут проникать в здание. Древесина безопасна для прикосновения и обработки. Требуется минимум энергии, чтобы преобразовать древесину деревьев в древесину, используемую для строительства. Из всех стандартных строительных материалов воплощенная энергия в древесине низка.

Древесина устойчива

На протяжении тысячелетий люди использовали древесину в каркасных конструкциях, поскольку она экологична и устойчива. Это возобновляемый строительный материал. До тех пор, пока взамен срубленных деревьев будут посажены новые, древесина будет по-прежнему доступна. Поскольку древесина доступна по всему миру и используется недалеко от ее источника, строительство деревянного каркаса способствует развитию местной экономики.

Обеспечивает отличную теплоизоляцию

Поскольку древесина является естественным изолятором, конструкция деревянного каркаса обеспечивает превосходную теплоизоляцию и помогает сократить счета за электроэнергию. Древесина обладает теплоизоляционными свойствами. Дом с хорошей теплоизоляцией потребует меньше энергии для обогрева, а значит, вы будете использовать меньше ископаемого топлива.

Простота сборки

Деревянные каркасы просты в изготовлении, поскольку древесина универсальна и может использоваться в различных целях. Древесина легкая, и это облегчает монтаж даже с помощью простых инструментов. В деревянном каркасном строительстве требуется меньше энергии по сравнению с другими формами строительства. Доступны разные породы деревьев, и строители могут получить доступ к древесине различной текстуры, цвета и различной функциональности.

Бесконечные возможности дизайна

Деревянные каркасные конструкции открывают безграничные возможности дизайна. Ограничений по размеру и дизайну нет. Вам также понравятся непревзойденные технические и физические свойства каркасного дома. Древесина — прочный материал, и большинство хорошо построенных деревянных конструкций служат сотни лет. По сравнению с другими строительными материалами, деревянные конструкции просты в уходе.

Сокращение времени сборки

Вам понравится более быстрое строительство деревянного каркаса. Строители могут предварительно вырезать, модулировать и построить деревянный каркас с высокой точностью, чтобы значительно сократить время сборки. Деревянные дома возводятся легче, чем каменные и кирпичные. Более быстрое время сборки поможет сэкономить время и деньги. Строительство деревянного каркаса также требует менее специализированной и дорогой рабочей силы.

Преимущества конструкции каркаса из конструкционной стали

Для многих строителей конструкционная сталь всегда была универсальным строительным материалом. Сталь обеспечивает множество преимуществ, поэтому многие архитекторы и подрядчики переходят на строительство каркаса из конструкционной стали, а не на другие материалы, такие как дерево. Существует множество заблуждений относительно использования стальных каркасов в зданиях. Вот некоторые из ключевых преимуществ конструкции со стальным каркасом:

Более быстрое время сборки

Время равно деньгам и особенно важно в строительной отрасли. Многие клиенты хотят, чтобы проекты были завершены раньше времени и в рамках установленного бюджета. Если вы хотите завершить строительство вовремя, не выходя за рамки бюджета, каркас из конструкционной стали — это решение. Вы можете предварительно изготовить стальные детали в соответствии с проектом вашего здания.

Легкая сталь

Если сравнить плотность стали с плотностью дерева, сталь тяжелее. Однако тип стали будет определять вес. Например, стальная двутавровая балка легче деревянной балки. Легкая сталь снижает транспортные расходы, снижает потребность в рабочей силе и упрощает системы несущих конструкций. Благодаря всем этим преимуществам конструкция стального каркаса может снизить ваши затраты на строительство.

Экологически чистая сталь

Обычно стальные рамы изготавливаются из переработанного материала. Кроме того, каждая стальная рама подлежит вторичной переработке, что делает сталь экологически чистым материалом. Сталь является наиболее перерабатываемым продуктом в мире, поскольку ежегодно перерабатывается более 80 миллионов тонн стали. Сталелитейная промышленность сократила выбросы CO2 на 35% с 1990.

Промышленность также снизила энергоемкость на тонну стали на 28%. Использование удобной и воздухонепроницаемой стальной рамы поможет вам обеспечить герметичность вашей конструкции.

Низкие затраты на техническое обслуживание

Стальные рамы требуют меньших затрат на строительство. Поскольку материал долговечен, он требует меньше затрат на техническое обслуживание в течение всего срока службы здания. Цены на сталь ниже, чем несколько лет назад, из-за высокого спроса на сталь в строительном бизнесе. Затраты на строительство ниже, поскольку сталь универсальна и ее легко формовать в различные конструкции.

Устойчивость к суровым условиям

Сталь устойчива к насекомым и вредителям. Этот материал невосприимчив к разлагающему воздействию насекомых и вредителей. В отличие от деревянного каркаса, который требует интенсивной обработки древесины для предотвращения повреждения вредителями, сталь устойчива к вредителям. Сталь также устойчива к суровым погодным условиям и влаге. Вы можете сделать сталь устойчивой к ржавчине, обработав ее горячим цинкованием или дополнительной порошковой обработкой.

Подведение итогов

В каркасном строительстве вес конструкции приходится на каркас каркаса. Поэтому наиболее важным фактором в конструкции рамы является прочность и устойчивость рамы. Плохая конструкция каркаса или использование некачественных материалов могут привести к разрушению всего здания. Однако при соблюдении правильных процедур и строительных материалов каркасные здания просты в строительстве и долговечны.

Источники

Мудрый компьютерщик: Что такое каркасная конструкция?
Britannica: каркасное здание
New World Encyclopedia: Framing (Construction)
Сайт Google: Wood Framing Systems
Dustin Winter & Eric Okerstrom: Structural Systems – Wood Platform Framing
Do It Yourself: Platform Framing vs.
Конструкции постоянного тока: что такое конструкция стоек и балок?
Builders Merchants News: 10 преимуществ использования деревянного каркасного строительства
Northern Weldarc LTD: 10 преимуществ конструкции из конструкционной стальной рамы
Википедия: Каркас
Британника: Каркас платформы
Знания в области строительства: Типы каркаса Каркасное строительство — Конструктор
🕑 Время чтения: 1 минута
Деревянное каркасное строительство — один из наиболее широко используемых методов строительства жилых, коммерческих и промышленных зданий. Деревянные каркасы не только очень экономичны в строительстве, но также устойчивы к экстремальным климатическим изменениям и предлагают жильцам высокий уровень комфорта. Кроме того, деревянные рамы устойчивы и поглощают углерод и компенсируют парниковые газы.
Деревянные каркасы могут быть использованы для строительства различных стилей зданий, и не может быть никаких ограничений на архитектурные возможности, когда дерево является средой. Для того, чтобы деревянное здание выполняло свои ожидаемые функции, его необходимо строить с умом, а этого можно достичь с помощью надежных методов строительства и монтажа. Например, деревянные рамы имеют малый вес и, следовательно, не требуют кранов и другой тяжелой техники для процесса монтажа, что способствует экономическому аспекту строительства.
Состав:
- Фундамент для деревянных рам
- Методы строительства деревянного каркаса
  - 1. Конструкция каркаса платформы
  - 2. Конструкция каркаса баллона
  - 3. Конструкция каркаса из досок и балок
- Типы креплений для деревянной рамы
  - 1. Гвозди или комбинация гвоздей, анкеров и добавок
  - 2. Кольцевые гвозди или стержневые гвозди
  - 3. Гвоздьные соединения
- Меры по защите древесины
Фундамент для деревянных каркасов
В зависимости от типа грунта и нагрузок на деревянный каркас подбирается подходящий фундамент для строительства. Фундаменты должны быть достаточно глубокими, чтобы избежать воздействия мороза зимой. Грунт необходимо достаточно уплотнить, если конструкция возводится на территории, где были удалены корни деревьев или размещены насыпные материалы. Если деревянный каркас построен на бедной почве, можно использовать обработанную деревянную сваю с деревянными или бетонными подоконниками.
В целом, для деревянных конструкций широко используются два типа фундаментов: бетонный фундамент и деревянный фундамент, обработанный консервантом под давлением, которые показаны на рис. 1 и рис. 2 соответственно. Помимо этого, также могут быть использованы отдельно стоящие опоры, опоры с навесными стенами и балки, поддерживающие опору.
Рис. 1: Бетонный фундамент
Рис. 2: Деревянный фундамент
Методы строительства деревянного каркаса
После закладки фундамента начинается строительство деревянной каркасной конструкции. Существуют различные типы технологий, которые можно использовать для строительства деревянных каркасов. Для данной деревянной конструкции следует выбрать подходящую технологию строительства:
1. Каркасная конструкция платформы
Это простой метод, наиболее подходящий для строительства домов. В этом методе балки первого этажа покрываются черновым полом, чтобы создать поверхность, на которой возводятся внешние стены и внутренние перегородки. В платформенной системе каркас стены может быть собран на полу, и весь блок можно наклонить на свое место.
Рис. 3: Конструкция рамы платформы
2. Конструкция рамы баллона
Это еще один метод строительства деревянного каркаса, который хотя и немного менее популярен по сравнению с каркасным строительством платформы, но используется, когда того требуют условия. В этом методе стойки наружных стен и балки первого этажа опираются на анкерный подоконник. Стойки наружной стены продолжаются до второго этажа. Балки второго этажа поддерживаются ленточной лентой, которая вставлена во внутренние края стоек наружной стены.
Рис. 4: Конструкция баллонной рамы
3. Конструкция каркаса из досок и балок
В этом методе каркаса балки, концы которых поддерживаются стойками, располагаются на расстоянии не более 2,4 м, а доски используются для покрытия полов и крыш. Стойки обеспечивают каркас стен, а доски действуют как черновой пол и обшивка крыши. Обшивка стен крепится к дополнительному каркасу между стойками. Нагрузки крыши и перекрытия воздействуют на балки, затем передаются на стойки и, наконец, воспринимаются фундаментом.
Рис. 5: Конструкция из досок и балок
4. Конструкция с ферменным каркасом
В этом методе каркасного строительства для создания прочного деревянного каркаса используются ферма крыши, ферма пола и металлические анкеры. Выдающимися преимуществами стропильных ферм являются существенная жесткость и более широкий шаг несущих элементов крыши и пола.
Рис. 6: Конструкция с ферменным каркасом
Типы креплений для деревянной рамы
Существуют различные средства крепления, которые можно выбрать в зависимости от размера деревянных элементов и действующих нагрузок, используемых для соединения различных элементов деревянных рам друг с другом. Наиболее распространенные методы крепления обсуждаются ниже:
1. Гвозди или комбинация гвоздей, анкер и добавки
Гвозди или комбинация гвоздей, металлический каркасный анкер и строительные добавки используются для крепления каркасных пиломатериалов и панелей обшивки.
2. Кольцевые гвозди или стержневые гвозди
Кольцевые гвозди или стержневые гвозди используются, когда должны поддерживаться высокие нагрузки
3. Гвоздьные соединения
Гвоздьные соединения используются при нагрузках действуют под прямым углом к гвоздям, но следует избегать, если нагрузки действуют параллельно гвоздь.
Меры по защите древесины
Обеспечение надлежащих средств защиты древесины является показателем хорошей строительной практики. Элементы деревянного каркаса, особенно все элементы фундамента, должны быть защищены от гниения и термитов.
Основные меры защиты включают удаление корней деревьев на участках вокруг строения перед засыпкой, тщательно утрамбуйте рыхлую засыпку, чтобы уменьшить будущую осадку, и обеспечьте степень уклона у фундамента и над зданием для отвода воды от структура.
