Каркасно рамочная технология строительства: Каркасное строительство
Строительство каркасного дома своими руками: особенности технологии
Содержание публикации:
Строительство каркасного дома своими руками: преимущества и недостатки
Каркасно-щитовое строительство: особенности технологии
Каркасно-рамочное строительство: нюансы монтажа
На сегодняшний день каркасное строительство получило широкое распространение благодаря двум вещам – это скорость возведения домов и их конечная стоимость. Говоря об этой технологии возведения строений, можно смело утверждать, что речь идет о недорогом и качественном строительстве, к слову, в западных странах ее уже давно и успешно применяют для решения жилищного вопроса. В этой статье от сайта stroisovety.org мы разберем вопрос, как выполняется строительство каркасного дома своими руками. Изучим два основных вида каркасных строений, определимся с их преимуществами и недостатками, таким способом позволив вам выбрать наилучший способ заполучить свой небольшой домик.
Как построить каркасный дом
Строительство каркасного дома своими руками: преимущества и недостатки
Прежде чем приступить к рассмотрению вопроса, как самому построить каркасный дом, следует разобраться с преимуществами и недостатками таких построек.
Их достаточно много, поэтому остановимся на основных.
- Одним из главных достоинств каркасных строений является их дешевизна. Если сравнивать стоимость кирпичного и каркасного строения, то разница в их цене будет составлять примерно 30–40%. Согласитесь, это существенное преимущество, особенно если речь идет о дачном строительстве.
- Следующим преимуществом каркасных домов является скорость их постройки – как правило, от начала строительства до сдачи в эксплуатацию проходит максимум полгода. А если имеется в виду строительство каркасно-щитового дома, то можно говорить о трех месяцах.
- Немаловажным достоинством является легкий вес каркасного дома – благодаря ему дома устанавливаются на слабый фундамент. Кроме того, эта технология строительства позволяет установить дом практически на любом типе грунта.

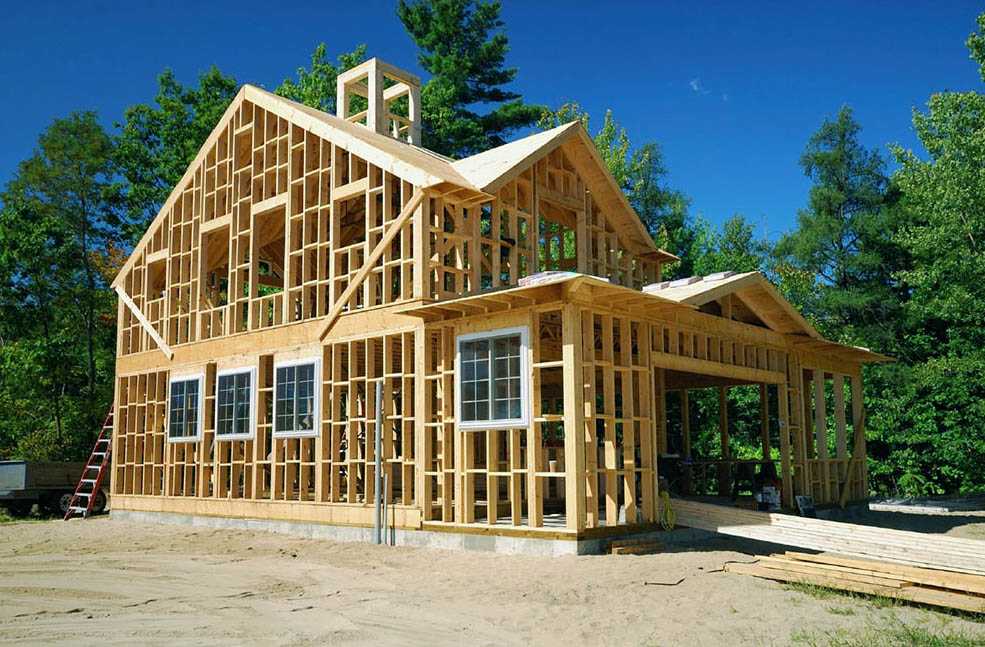

Строительство каркасного дома своими руками фото
Не будем внедряться в мелкие технические особенности каркасных домов и описывать их преимущества, а перейдем к недостаткам подобных строений.
Их всего три.
- Срок эксплуатации. Следует понимать, что такой дом на века не построишь – его нормативный срок эксплуатации составляет 75 лет. Фактический срок может доходить до 100 лет.
- Этажность каркасного дома. Как правило, технология каркасного дома не позволяет сооружать строения высотой более двух этажей. В основном, это небольшие одноэтажные домики. Если говорить о двухэтажном строении, то его стоимость (разумеется, за квадратный метр) автоматически сравнивается с ценой за тот же кв.м. кирпичного дома. Одно преимущество сразу долой.
- Невозможность перепланировки. С этим ничего не поделаешь – следует понимать, что для того, чтобы произвести перепланировку такого строения, его понадобится полностью разобрать.
Технология каркасный дом: особенности возведения
Каркасно-щитовое строительство: особенности технологии
Подходя к вопросу строительства каркасно-щитового дома своими руками, сразу хочу отметить самый главный недостаток этой технологии – такие дома без использования специализированной техники не построить.
Каркасно щитовой дом своими руками фото
Что еще следует знать о каркасно-щитовом строительстве, так это о технологии монтажа подобных домов. Если речь идет о сверхбыстром строительстве дома, то это именно та технология, что нужна. Выглядит она примерно следующим образом.
- Сначала возводится легкий фундамент – в большинстве случаев это сплошная бетонная подушка или винтовые сваи.
- Потом создается основание для каркасного дома – изготавливается оно из деревянных ферм. Они же впоследствии служат и лагами для устройства пола.
- Дальше монтируются щиты – работы выполняются согласно проекту вашего дома.
- После установки щитов монтируется крыша – как правило, это легкая стропильная конструкция, покрытая гибкой черепицей.
- Завершающим этапом решения вопроса, как построить каркасно-щитовой дом, является прокладка коммуникаций и его внутренняя, а также наружная отделка.
Следует отметить, что все работы выполняются бригадой строителей, состоящей максимум из 5-ти человек, а возводится такой дом в течение 2–3 месяцев. Такие темпы обусловлены блочной конструкцией дома и его весом, благодаря которому дом не дает осадки.
Как построить каркасно щитовой дом фото
Каркасно-рамочное строительство: нюансы монтажа
Если говорить о самостоятельном строительстве каркасного дома, то рамочная технология – это единственный процесс, который можно смело воплотить в жизнь своими руками. По большому счету такой дом отличается от щитового тем, что процессы изготовления и установки панелей совмещаются.
Сначала изготавливаются и монтируются необшитые рамки, и только после этого получившаяся конструкция утепляется и обшивается листовым материалом вроде ОСП.

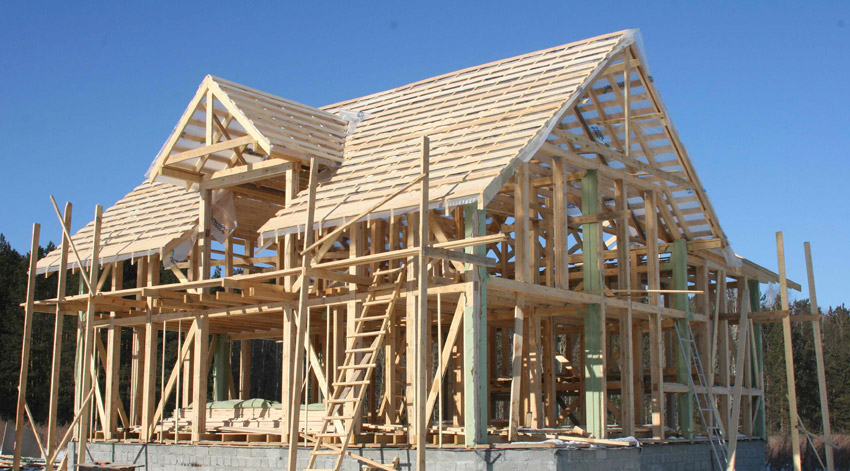

Каркасно рамочный дом своими руками фото
Особенность такой технологии заключается в том, что сначала можно полностью изготовить дом в каркасе (вместе с крышей) и только потом перейти к его обшивке. Во всем остальном эта технология является идентичной каркасно-щитовому строительству и имеет аналогичные преимущества и недостатки. Кроме того, такие дома возводятся дольше – при самостоятельном строительстве понадобится около полугода, а при монтаже с использованием наемной силы – месяца четыре.
Ну и в заключение хотелось бы отметить, что каркасные дома (а вернее их скелет) могут собираться как из дерева, так и из металла с использованием специального профиля. Последние дома являются более надежными, но самое главное, что с помощью специального металлического профиля можно свободно построить двухэтажный дом и не переживать о сроке его эксплуатации, который выше, чем у полностью деревянного каркасного дома.
Как построить каркасно рамочный дом фото
Как видите, строительство каркасного дома своими руками может осуществляться только одним способом – рамочным. Щитовой дом при большом желании тоже можно собрать самостоятельно, но это гораздо сложнее в силу веса панелей. Ну а вообще решать вам – мы лишь изложили особенности двух технологий строительства, а вы уже делайте свои выводы.
Автор статьи Александр Куликов
|
Навигация: Главная Случайная страница Обратная связь ТОП Интересно знать Избранные Топ: История развития методов оптимизации: теорема Куна-Таккера, метод Лагранжа, роль выпуклости в оптимизации… Характеристика АТП и сварочно-жестяницкого участка: Транспорт в настоящее время является одной из важнейших отраслей народного хозяйства… Процедура выполнения команд. Рабочий цикл процессора: Функционирование процессора в основном состоит из повторяющихся рабочих циклов, каждый из которых соответствует. Интересное: Подходы к решению темы фильма: Существует три основных типа исторического фильма, имеющих между собой много общего… Лечение прогрессирующих форм рака: Одним из наиболее важных достижений экспериментальной химиотерапии опухолей, начатой в 60-х и реализованной в 70-х годах, является… Что нужно делать при лейкемии: Прежде всего, необходимо выяснить, не страдаете ли вы каким-либо душевным недугом… Дисциплины: Автоматизация Антропология Археология Архитектура Аудит Биология Бухгалтерия Военная наука Генетика География Геология Демография Журналистика Зоология Иностранные языки Информатика Искусство История Кинематография Компьютеризация Кораблестроение Кулинария Культура Лексикология Лингвистика Литература Логика Маркетинг Математика Машиностроение Медицина Менеджмент Металлургия Метрология Механика Музыкология Науковедение Образование Охрана Труда Педагогика Политология Правоотношение Предпринимательство Приборостроение Программирование Производство Промышленность Психология Радиосвязь Религия Риторика Социология Спорт Стандартизация Статистика Строительство Теология Технологии Торговля Транспорт Фармакология Физика Физиология Философия Финансы Химия Хозяйство Черчение Экология Экономика Электроника Энергетика Юриспруденция |
⇐ ПредыдущаяСтр 2 из 4Следующая ⇒
Такой метод строительства каркасного дома, пожалуй, наиболее удобен и практичен для самостоятельного строительства. О возведении каркаса, преимуществах каркасно-рамочной технологии можно подробно прочитать в статье Каркасный дом своими руками. Строительство каркаса в каркасном доме. В следующей части статьи рассмотрим разновидности основных элементов каркасного дома , а именно: фундамента, каркаса, крыши (конструкции и покрытия). Также будут приведены рекомендации во выбору вида этих элементов. Конструктивные элементы каркасного дома Фундамент каркасного дома Для каркасного дома можно остановить выбор на следующих видах фундаментов: столбчатый, плитный или ленточный. Если на вашем участке «слабый» грунт (просадочный, илистый и т.п.), то в этом случае идеальным вариантом будет плитный фундамент. Подвала конечно в доме не получится устроить, но он при залегании грунтовых вод менее 1 м и не рекомендуется специалистами, так что плитный фундамент самое оптимальное решение для устройства основания на таких грунтах. Из-за того что, плитный фундамент имеет большую площадь опоры на грунт, что существенно снижает давление на грунт в определенных местах как например у ленточного или столбчатого фундаментов, нагрузка распределяется по всей плите фундамента. В том случае если фундамент будет мелкозаглубленного типа, все рано нужно снять плодородный слой почвы, чтобы снизить фактор сжатия грунта — но не менее чем 0,5 м глубиной, забутить котлован и сделать песчаную подушку под плиту. Можно конечно сделать свайный фундамент, но этот выбор будет связан с дополнительными финансовыми расходами. На глинисто — песчаных, супесчаных, скальных грунтах ит.п. для каркасного дома подходит столбчатый фундамент. Подробнее об устройстве столбчатого фундамента можно прочесть в статьях Каркасный дом своими руками. Фундамент для каркасного дома и Столбчатый фундамент. Технология устройства столбчатого фундамента. Примечание: к примеру, в Архангельской области преобладают илистые грунты, торфяники и т.п. Эти грунты не являются надежным основанием под фундамент как ленточный, так и столбчатый. Для прочного и надежного основания дома выбор был сделан в пользу плитного фундамента. Так как, в отличие от бревенчатого дома или кирпичного, каркасный дом имеет наименьший вес., примерно 1кв.м полностью выстроенного каркасного дома весит 150-180 кг. Это позволяет строить дом не только на «слабых» грунтах, но и делать мелкозаглубленный фундамент (столбчатый или плитный), но при этом глубина залегания фундамента должна быть не менее 50 см. Виды каркасов (по материалу изготовления) Как уже говорилось в первой части – каркасные дома могут быть каркасно-щитовые или каркасно-рамочные. Стены каркасно-щитового дома — это готовые покупные щиты заводского изготовления, но в индивидуальном строительстве наиболее популярны стены каркасно-рамочного вида. Каркас в каркасно-рамочном доме может быть как деревянным, так и металлическим. Деревянный каркас
Для устройства деревянного каркаса необходимы следующие материалы: · брус сечением 100х100 мм (100х150 мм для северных районов), так же для устройства каркаса можно использовать бревна диаметром 12-14 см; · доска обрезная сечением 50х100 (150), 25х100 (150) мм; · закладной брус или бревна. Важно! Влажность древесины для устройства каркаса не должна быть более 15%. Если вы планируете построить одноуровневый дом, то стойки каркаса можно сделать из досок толщиной 50 мм, но если вы решили построить двухуровневй дом, то тут лучше перестраховаться и использовать для опорных стоек брус сечением как минимум 100х100 мм. Подробно об устройстве деревянного каркаса можно прочитать в статье Каркасный дом своими руками. Строительство каркаса в каркасном доме.
Металлический каркас
Технология строительства каркасных домов с применением термопрофиля, уже стала довольно успешно применяться не только за границей, но и в Украине (в меньшей степени в РФ). Технология ЛСТК ЛСТК – это технология строительства легких стальных тонкостенных конструкций. Эта технология позволяет строить частные каркасно-рамочные и каркасно-щитовые дома до трех этажей. Для устройства каркаса используются V и С-образные термопрофиля. Эти профиля имеют перфорационные пазы, что позволило снизить теплопроводность металла на 80-90%, а так же облегчило вес конструкции каркаса. Так же технология ЛСТК позволяет не только возводить дома, но и делать различные надстройки и пристройки – надстройка мансард или пристройка дополнительных наземных площадей. Примечание: в Европейских странах, Америке и в Японии технология ЛСТК при строительстве индивидуального жилья применяется уже больше 50 лет. Процентное соотношение популярности данной технологии строительства каркасных домов от общего фонда индивидуального строительства домов – Япония и Скандинавия – более 15%, США и Канада – 8-16%, Великобритания – 5%, страны бывшего СССР – от 0,5 до 3,5%. От чего зависит выбор материала для устройства каркаса: 1. Наличие и цены на строительные материалы, используемые для устройства каркаса дома; Примечание: если вы проживаете в южных районах России или в Украине, где леса пригодного для строительства (деловой древесины) практически нет и цена на 25-35% выше чем, к примеру, в Центральном районе РФ, то тут выбор, скорее всего можно сделать в пользу каркаса из металлических профилей. Термопрофиль Таблица 1. Стоимость термопрофиля для устройства каркаса дома Примечание:для устройства дома площадью от 80 до 150 кв. м требуется 10-18 типов профилей. · Климатические условия местности вашего проживания; Примечание:к примеру, если в местности, где вы проживаете, климат имеет среднегодовую влажность более 85-90% то в таком случае целесообразнее строительство каркасного дома с использованием металлопрофиля, так как древесина имеет свойство напитывать влагу. При такой влажности воздуха межстеновой брус 100х100 см и высотой 3 м в осенне-зимний период будет напитывать в себя влагу (до 2,5 л!), что отрицательно скажется на сроке эксплуатации деревянного каркасного дома до 45 лет, а дом, построенный с использованием металлопрофиля в таких условиях, простоит более 90-100 лет.
Если вы хотите сделать дом из традиционных материалов, то в принципе выход есть – сделать сквозную систему вентиляции межстенового пространства, хотя при этом количество теплопотерь возрастет примерно на 10-12%. ⇐ Предыдущая1234Следующая ⇒ Кормораздатчик мобильный электрифицированный: схема и процесс работы устройства… Общие условия выбора системы дренажа: Система дренажа выбирается в зависимости от характера защищаемого… Индивидуальные и групповые автопоилки: для животных. Схемы и конструкции… Механическое удерживание земляных масс: Механическое удерживание земляных масс на склоне обеспечивают контрфорсными сооружениями различных конструкций… |
..
Подробнее о выборе фундамента можно прочесть в статье Фундамент дома. Выбор фундамента. При выборе фундамента для каркасного дома можно заострить внимание на двух основных определяющих моментах: структура грунта на участке и
Вес 1 кв.м каркаса составляет 20-25 кг, а если взять полностью готовый дом то вес 1 м2 составит примерно 130 кг.
Какие существуют типы каркасных конструкций?
🕑 Время чтения: 1 минута
Различные типы каркасных конструкций
Имеются те, которые были использованы в строительстве. Они классифицированы
на два основных типа: жесткая рамная конструкция и раскосная рамная конструкция. Эти
далее делятся на различные формы, например, первая подразделяется на
жесткая рамная конструкция с фиксированным концом и жесткая рамная конструкция со штифтом, в то время как
последняя делится на остроконечные рамы и портальные рамы.
Различные типы каркасных конструкций могут быть изготовлены из различных материалов, таких как железобетон, сталь и дерево. Каркасная конструкция представляет собой конструкцию, имеющую комбинацию балки, колонны и плиты, чтобы выдерживать боковые и гравитационные нагрузки. Эти конструкции обычно используются для преодоления больших моментов, возникающих из-за приложенной нагрузки.
В комплекте:
- Какие существуют типы каркасных конструкций?
- Система жесткой рамы
- Система жесткой рамы
Система с жесткой рамой, которая также называемые системами моментной рамы, состоят из линейных элементов, таких как балки и столбцы. Слово «жесткий» означает способность сопротивляться деформации. Он используется в стальные и железобетонные здания. Жесткие рамы характеризуются отсутствие шарнирных соединений внутри рамы и, как правило, статически неопределимы.
Жесткая рама способна
выдерживать как вертикальные, так и боковые нагрузки за счет изгиба балок и колонн.
Жесткость
жесткого каркаса обеспечивается в основном изгибной жесткостью балок и
колонны с жесткими соединениями. Соединения должны быть спроектированы таким
таким образом, чтобы они имели достаточную прочность и жесткость и пренебрежимо малы
деформация.
Методы структурного анализа, такие как портальный метод (приближенный), метод виртуальной работы, метод Кастильяно теорема, метод силы, метод наклона-перемещения, метод жесткости, и матричный анализ, можно использовать для решения внутренних сил и моментов и поддерживающие реакции.
Жесткая рамная конструкция классифицируется на два основных типа:
1. Жесткая рама с фиксированным концомОпоры жесткой рамы фиксируются, как показано на рис.2.
Рис. 2: Жесткая рамная конструкция с фиксированным концом 2. Жесткая рамная конструкция с рама имеет штыревой конец, и она не считается жесткой рамой, если ее опора условия удаляются.
Рис. 3: Жесткая рамная конструкция со штифтами Рамная система с раскосами Раскосы рамы состоят из балок и колонн, соединенных «шпильками» с раскосами сопротивляться боковым нагрузкам. Этот тип фрейма прост в анализе и прост в построить. Сопротивление боковым силам достигается за счет как горизонтальных и вертикальное крепление.
Многие типы крепления могут быть используется, например, коленная распорка, диагональная распорка, Х-образная распорка, К-образная или шевронная распорка, и стены сдвига, которые противостоят боковым силам в плоскости стены. Этот кадр система обеспечивает более эффективное сопротивление землетрясению и ветру сил. Это более эффективно, чем жесткая каркасная система.
Рис. 4: Раскосные рамы с различными типами связей 1. Остроконечные рамыПик обычно их вершина. Эта рамная система используется там, где есть возможность тяжелого дождь и снег
Рис. 5: Стальная конструкция двускатной рамы 2.
Портальные рамы Портальные рамы выглядят как дверь и широко используются при строительстве промышленных и коммерческих зданий.
Рис. 6: Каркас порталаПодробнее :
Как выбрать экономичный стальной каркас для зданий и сооружений?
Методы анализа каркасов зданий
Деревянные каркасные конструкции
Какие существуют типы систем стальных каркасов?
Типы сборных железобетонных каркасов зданий и сооружений
Типы конструктивных систем высотных зданий
5 способов улучшить конструкцию каркаса
Поскольку строители ищут способы сократить расходы при соблюдении все более строгих энергетических норм, многие переход к передовым методам каркасного строительства. Передовые технологии каркаса, также известные как «инженерия оптимальной стоимости» (OVE), оптимизируют использование материалов для сокращения отходов, устранения избыточности, сокращения трудозатрат и повышения энергоэффективности дома при сохранении структурной целостности.
APA — Ассоциация инженеров по дереву недавно опубликовала 24-страничное руководство Advanced Framing Construction Guide , в котором представлен обзор некоторых методов, в том числе тех, которые можно использовать для сертификации Energy Star. Чтобы помочь строителям перейти к новым методам строительства, усовершенствованный каркас можно внедрять поэтапно.
Усовершенствованные методы возведения каркасов
Здесь представлены пять передовых методов возведения каркасов, которые строители могут применять по одному по мере перехода к новым, более эффективным методам строительства.
Каждая из этих концепций направлена на повышение изоляции полости и уменьшение тепловых мостов, что обеспечивает в целом более высокие значения теплопроводности всей стены. Кроме того, за счет сокращения отходов и более эффективного использования материалов для каркаса эти устойчивые методы достигают баллов в программах зеленого строительства, таких как Национальный стандарт зеленого строительства (ICC-700) и LEED для домов.
1. Углы стен с усовершенствованным каркасом
Изолированные углы устраняют изолированные полости, имеющиеся в обычных углах с тремя или четырьмя стойками, что упрощает установку изоляции и обеспечивает больше пространства для изоляции полостей.
Углы стен с улучшенным каркасом могут включать изолированные углы с тремя опорами, иногда называемые «калифорнийскими углами» (рис. 1), или угловые соединения с двумя опорами с блокировкой лестницы, зажимами для гипсокартона или альтернативными средствами поддержки внутренней или внешней отделки. (Фигура 2). Рис. 2 Усовершенствованные методы каркаса увеличивают расстояние между элементами, как правило, до 24 дюймов по центру, эффективно сокращая количество необходимых шпилек примерно на одну треть (рис. 3). Стены построены из деревянного каркаса 2×6 с интервалом 24 дюйма. имеют более глубокие и широкие изоляционные полости, чем обычные каркасы 2×4, расположенные на расстоянии 16 дюймов, тем самым увеличивая количество изоляции внутри стены и улучшая R-значение всей стены.
Например, стеновая система с усовершенствованным каркасом, соответствующая нормам R-20, обеспечивает более высокое значение R для всей стены, чем стены с традиционным каркасом 2×6 со стойками, расположенными на расстоянии 16 дюймов. или код-минимум 2х4 стены обшиты пенопластом.
РИСУНОК 3
Уменьшение размеров элементов каркаса и увеличение полостей повысит эффективность других операций. Большее пространство между элементами каркаса означает меньшее количество шпилек для сантехников и электриков, которые нужно просверлить, и меньше полостей для заполнения изоляторов. Если строитель переходит от каркасной стены 2×4 к каркасной стене 2×6, уменьшенное количество элементов обычно компенсирует стоимость более глубоких элементов каркаса, обеспечивая более эффективную изоляцию, часто за ту же или меньшую стоимость.
3. Усовершенствованные лестничные соединения в тройниках
Усовершенствованные лестничные соединения используются на пересечениях стен с 2-кратным блокированием на высоте 24 дюйма.
вертикальное расстояние (рис. 4). Этот метод требует менее 6 футов блокирующего материала в типичной стене высотой 8 футов. В обычных стенах пересечения внутренних стен включают стойки с каждой стороны пересекающейся стены, для чего может потребоваться до 16 футов пиломатериалов, а также дополнительный блокирующий материал. Блокировка также часто может состоять из пиломатериалов более низкого качества или обрезков пиломатериалов (отрезков от плит или другого каркаса), что снижает затраты на отходы и утилизацию.
РИСУНОК 4
Усовершенствованный метод соединения лестничного каркаса при использовании на стыках между внутренней и наружной стенами обеспечивает полость, которую можно легко изолировать, по сравнению с обычными пересечениями внутренних стен с тремя стойками, которые могут содержать пустоты, которые редко образуются. изолированный.
Пересечения стен со сплошным гипсокартоном сводят к минимуму проникновение воздуха за счет уменьшения количества стыков в гипсокартоне.
Зажимы для гипсокартона можно использовать вместо блокировки лестницы. Гипсокартон не крепится на клипсы; держится на клипсах монтажом гипсокартона к соседней стене. Во всех случаях рекомендуется установить по крайней мере один лестничный блок на середине высоты стены, чтобы зафиксировать соседнюю стойку на прямой плоскости.
4. Каркас усовершенствованной конструкции с изолированными коллекторами
Коллекторы усовершенствованного каркаса обеспечивают повышенную энергоэффективность за счет замены материала каркаса пространством для изоляции полости внутри коллектора. Усовершенствованные коллекторы каркаса рассчитаны на нагрузки, которые они несут, и часто устанавливаются в один слой, а не в два, как показано на рисунке 5. Размеры для коллекторов из однослойного пиломатериала указаны в директиве IRC Table R602.7.1 2012 года.
РИСУНОК 5
Коллекторы из однослойной инженерной древесины могут быть рассчитаны на основе вспомогательных нагрузок, приложенных к коллектору.
Для этого определите постоянную нагрузку и общую нагрузку в фунтах на погонный фут и обратитесь к опубликованному стандарту, например к Руководству по строительству деревянных каркасов Американского совета по дереву (WFCM) для домов на одну и две семьи. Перемычки в проемах в ненесущих стенах не требуются (рис. 6). Верх проема обычно может быть обрамлен плоским элементом того же размера, что и стойки стены.
РИСУНОК 6
Коллекторы коробов из деревянных конструкционных панелей, изготовленные на месте, представляют собой еще одно простое решение для коллекторов в соответствии с нормами, которое обеспечивает изоляцию полости на всю глубину. Их можно использовать в качестве несущих коллекторов в конструкции наружных стен, если они построены в соответствии с IRC 2012, рис. R602.7.2 Типовая конструкция коробчатого коллектора из деревянных конструкционных панелей и Таблица R602.7.2 Максимальные пролеты для коробчатых коллекторов из деревянных конструкционных панелей.
Обычно изготавливается с обшивкой из деревянных конструкционных панелей категории производительности 15/32, устанавливаемой поверх каркаса не менее 2×4, перемычки коробки из деревянных конструкционных панелей обеспечивают больше пространства для изоляции полости, чем размерные перемычки из пиломатериалов. Типы заголовков ящиков из деревянных конструкционных панелей показаны на рисунке 7 ниже.
РИСУНОК 7
Деревянные конструкционные панели могут быть установлены с одной стороны (панель устанавливается с внешней стороны) или с обеих сторон коллектора. В большинстве случаев односторонний вариант является лучшим вариантом (при соблюдении конструктивных требований, указанных в таблице IRC), поскольку монтажу внутренней отделки могут помешать деревянные конструкционные панели на внутренней стороне стены. С внешней стороны коробчатые перемычки из деревянных конструкционных панелей являются идеальным дополнением к обшивке стен непрерывными деревянными конструкционными панелями, поскольку обшивка для перемычки также является частью сплошной обшивки.
Таблица IRC R602.7.2 2012 года позволяет 15-дюймовому одностороннему перекрытию коробки из деревянных конструкционных панелей перекрывать проемы шириной 4 фута для домов шириной до 28 футов и проемы шириной 3 фута или более для домов. до 32 футов в ширину в одноэтажной конструкции с однопролетной стропильной крышей или в двухэтажной конструкции с перекрытием и крышей, поддерживаемыми внутренними несущими стенами. Для проемов шириной до 4 футов требуется только одна стойка по бокам чернового проема, что устраняет необходимость в домкратных шпильках, тем самым предоставляя еще одну возможность заменить элементы каркаса изоляцией полости.
Если номинальная высота потолка составляет 8 футов или выше, общая высота 15 дюймов позволяет устанавливать внутренние и наружные двери высотой 6 футов и 8 дюймов.
5. Одинарная верхняя плита/каркас в линию
Конструкция с одной верхней плитой, позволяющая за один шаг избавиться от сотен погонных футов пиломатериалов на дом, чтобы еще больше уменьшить тепловые мосты и повысить изоляцию полости, требует вертикального выравнивания каркаса, в котором элементы каркаса «уложены друг на друга», чтобы создать прямой путь нагрузки (рис.
8). Этот подход требует единой или основной компоновки каркаса для всех элементов на всех уровнях каркаса.
При разработке основного макета каркаса начните с компоновки элементов каркаса крыши, которая обычно определяется конструкцией и геометрией крыши, после чего следует макет элементов каркаса, приведенный ниже. Хотя это будет изменением подхода для плотников, которые привыкли работать с фундаментом, обращение к крыше в первую очередь упростит расчет нагрузки для проектировщика и максимизирует эффективность использования материалов.
Тип конструкции крыши влияет на компоновку главного каркаса. Например, при проектировании вальмовой крыши обычно требуется другая исходная точка для компоновки элементов каркаса, чем при проектировании двускатной крыши. В конструкции вальмовой крыши обычные стропила и вальмовые стропила обычно располагаются от номинальной центральной линии пересечения вальмы (вальм) с коньком. В конструкции двускатной крыши обычная раскладка стропил обычно начинается с одной из торцевых стен конструкции.
