Каркас стропильной конструкции: Стропильная система каркасного дома, варианты устройства, технологии

Стропильная система каркасного дома, варианты устройства, технологии

Многие строители после возведения каркаса сталкиваются с рядом вопросов по устройству кровли. Рассмотрим, какая нужна стропильная система для каркасного дома, последовательность работ и некоторые нюансы данного процесса. Для строительства кровли на постройке используется чаще всего деревянный брус. Угол уклона и внешние особенности крыши при этом могут отличаться.

Выбираем кровельную систему

Тип кровли зависит от площади дома и особенностей конструкции. Важно предусмотреть все нюансы планировки еще на этапе проектирования здания. Так, если ширина каркасной постройки превышает 6 м, для монтажа прочной кровли требуются 1-2 несущие стены внутри дома.

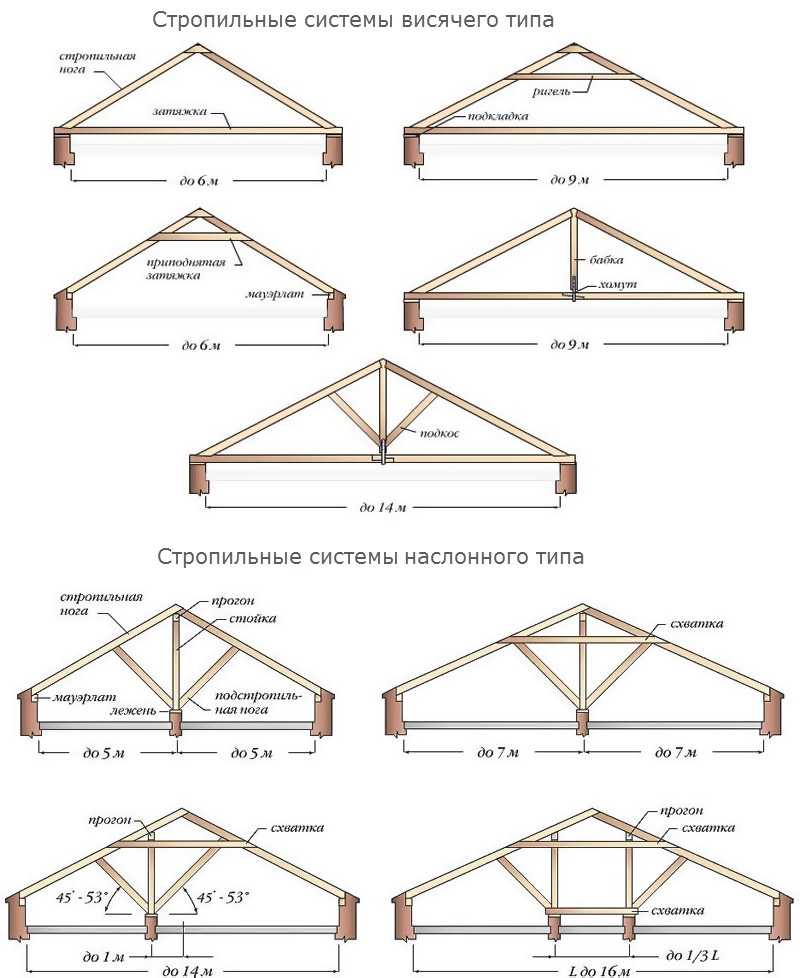

Для небольших домиков оптимальным вариантом является висячий тип стропильной системы, когда упор стропильных ног осуществляется только на боковые стены здания. Если ширина постройки значительная, стропила начнут провисать.

Наслонная стропильная система решает выше обозначенную проблему, т.к. кровля опирается на дополнительные упоры, которые устраиваются на несущих стенах. Это может быть 1 стена по центру дома или 2, расположенные параллельно друг другу.

По своей сути стропильная система является скелетом крыши, определяющим безопасность постройки и его жителей. Ее основными элементами выступают обрезная доска 50*150 мм и брус 150*150 мм. Все материалы для стропильных систем предварительно проходят биологическую и огневую защитную обработку, после чего тщательно просушиваются. Оптимальным вариантом является древесина хвойных пород, прошедшая камерную сушку.

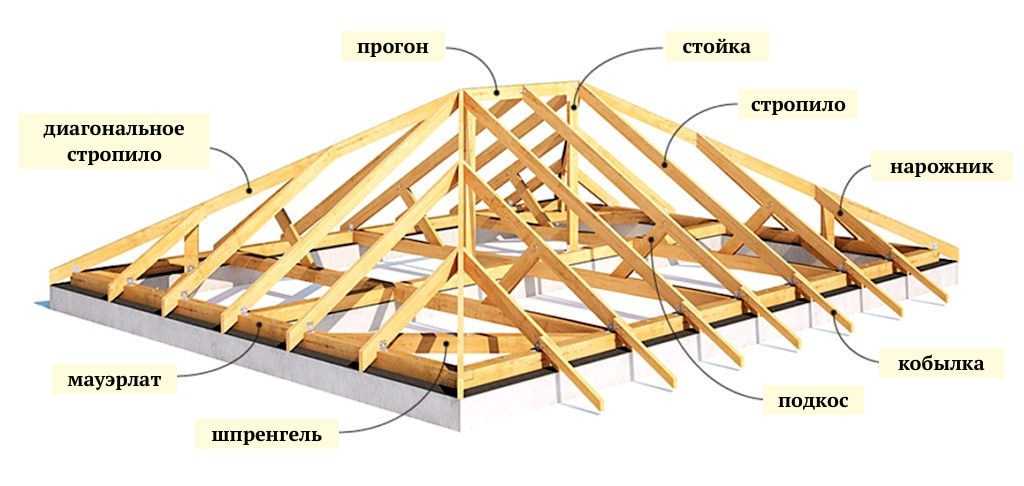

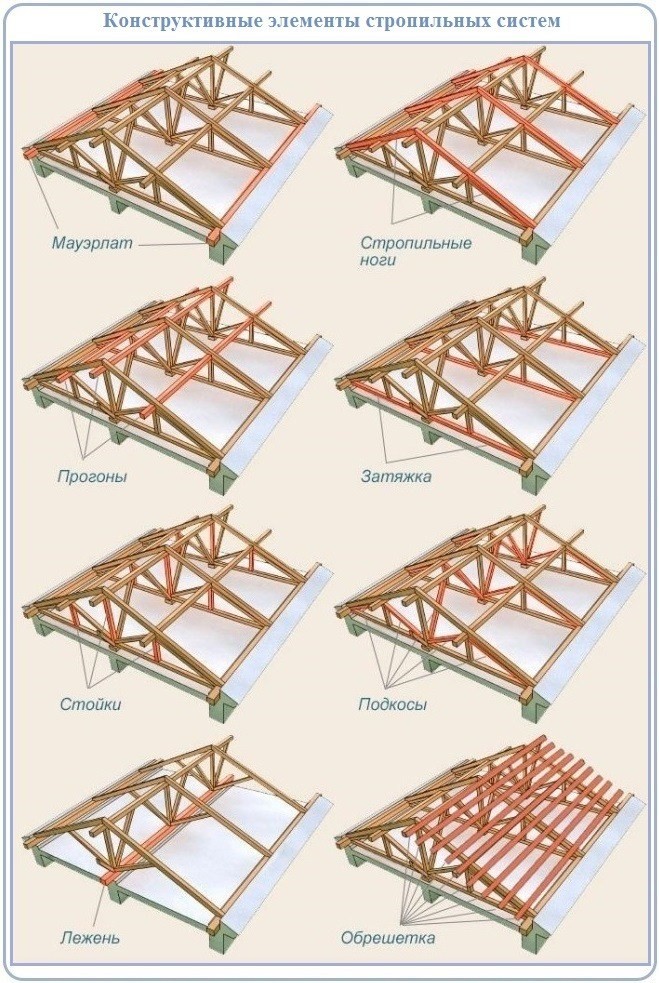

В любую стропильную систему входят стропильные ноги, стойки и прогоны. Сама же конструкция каркаса кровли — это еще чердачное перекрытие, обрешетка и решетка. Чердак можно отделать под жилое помещение мансарды. Если владельцы не собираются его благоустраивать, перекрытия собирают из досок 50*150 мм. При проектировании мансарды используется брус сечения 150*150 мм. При укладке его на мауэрлат прочность кровли повышается в несколько раз.

Для обрешетки можно применять брус 40*40 мм или 50*50 мм в зависимости от веса кровельного укрывного материала. На качество бруса необходимо обращать внимание — материал должен быть ровным, без плесени или темных пятен. Искривления ослабят прочность возводимой системы. Для крепления к мауэрлату мастеру понадобятся шпильки из металла с нанесенной резьбой, а также любые фиксирующие элементы: кронштейны, шпильки 8-10 мм или саморезы. Стропила соединяют друг с другом скобами и оцинкованными гвоздями.

Алгоритм устройства кровли

Сначала устраивается мауэрлат, который в каркасном строительстве часто заменяют брусом, образующим верхнюю обвязку и соединяющим в единую конструкцию все стены дома. Для этого берется брус 100*150 мм или 150*150 мм. После завершения данных работ переходят к выведению фронтона и возведению самой стропильной системы.

Стропильные балки обрабатываются и подготавливаются к установке на земле — делаются выпилы, пазы, сверлятся отверстия для крепления. Готовые элементы поднимают вверх и монтируют на место.

Алгоритм устройства стропильной системы висячего типа выглядит следующим образом:

• в брусе мауэрлата или верхней обвязке дома вырезают пазы, в которые будут устанавливаться стропильные ноги, на расстоянии 1-1,5 м;
• монтаж начинают с фронтонов — торцевых кровельных частей;
• после установки торцевых стропил между коньками натягивается веревка для определения точек промежуточных вертикальных стропил;
• вставка стропильных ног в подготовленные пазы, закрепление стальными кронштейнами и скобами;
• величина вылета стропил за периметр дома — примерно 40 см. Это предотвратит попадание атмосферных осадков на стены здания;
• для устройства вылета можно нарастить стропила дополнительными элементами из доски меньшей толщины (т.н. «кобылки»). Для крепления используют прокладки из дерева и гвозди. Этот способ позволяет сократить бюджет строительства кровли;
• нижняя часть стропил закрепляется с помощью обвязки — основания чердачного перекрытия.

Соединение стропил осуществляется парой шпилек, вставляемых в заранее подготовленные отверстия. Висячие стропила нужно обязательно объединять затяжкой, изготавливаемой из доски 50*100 мм или 50*150 мм. Крепление — на саморезы. В итоге получается буква «А». закрепление стропильных ферм вверху производится на продольный коньковый брус или коньковую доску. Для усиления верхнего стропильного узла выполняется соединение конькового бруса и затяжки.

В наклонной стропильной системе очень важна прочность несущих стен дома. Работы выполняют на строительных лесах, которые тоже должны быть крепкими. Начало работ — такое же, как при устройстве висячей кровли. Верхние концы стропил чаще всего соединяют встык, для чего на ногах предварительно делают зарезы под нужным углом. Крепеж — на пару гвоздей, которые можно усилить металлической или деревянной накладкой.

Так же возможно подвижное соединение стропил в коньке. Это позволит строению более безболезненно пережить усадку, хотя это больше актуально для брусовых и бревенчатых домов.

Среднюю часть стропильной системы опирают на несущие стены. Именно поэтому важно предусмотреть тип кровельной системы еще на этапе проектирования объекта. Это позволит предусмотрительно усилить фундамент каркасного дома если есть такая необходимость.

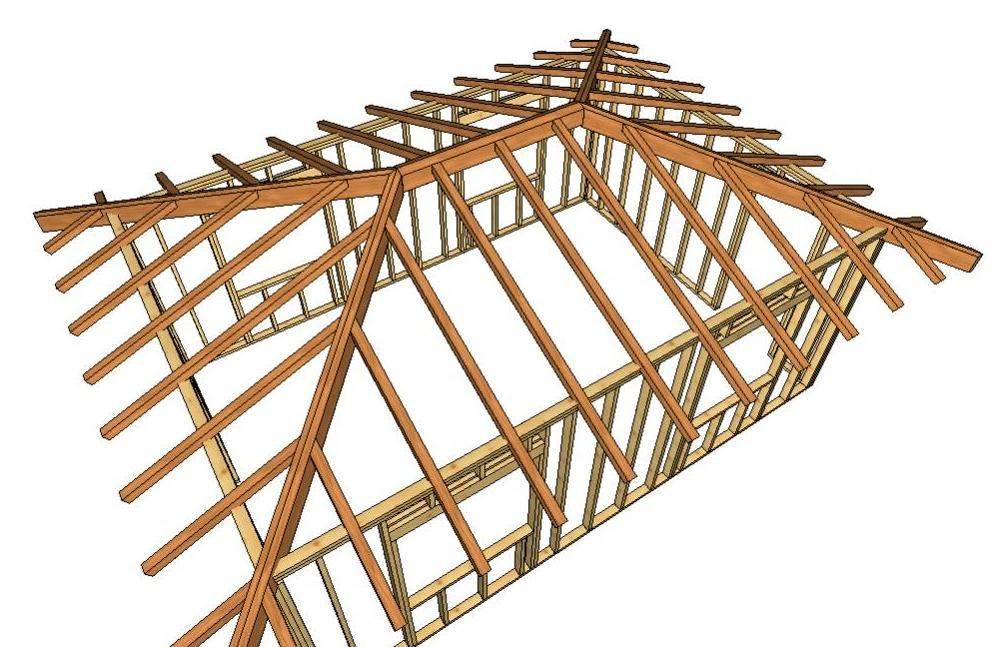

Стропильная система крыши каркасного дома, особенности конструкции

Когда каркас дома сформирован, переходят к возведению кровли. Формы крыши может быть одно- или двускатной, ломаной, шатровой. Поэтому стропильная система крыши каркасного дома характеризуется различным уровнем сложности в зависимости от деталей проекта. Установка всей системы напоминает сборку детского конструктора, когда из отдельных элементов формируется целое.

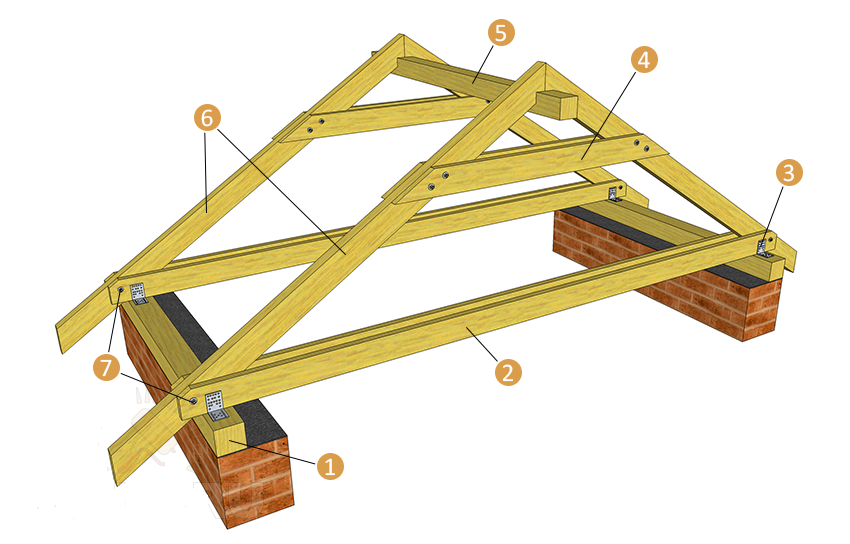

Стропильная система для двускатной кровли

Общие строительные правила

У кровельной системы весьма значительный вес, что обуславливает определенные условия ее установки. Опорой для кровли выступают готовые стены каркасного дома, а именно вертикально установленные стойки каркасной конструкции, которые связаны верхним венцом обвязки, закрепленные укосинами и обшитые с обеих сторон ОСП.

Отделка стен внутри дома и снаружи выполняется после завершения кровельных работ. А подшивка карнизного и фронтального свесов делается после того, как облицовка фасада завершена. Если проект подразумевает устройство фронтонов, то они обшиваются до финишных рабочих операций по сбору крыши. Поэтому крайне важно определить уклон крыши до начала ее строительства! Некоторые мастера делают фронтоны параллельно с установкой кровли, но уже после монтажа стропильных ферм по краям. При этом для надежной фиксации ферм используют раскосы.

Для того, чтобы построить кровлю, необходимо определиться со следующими параметрами:

• число скатов;
• угол наклона;
• вид кровельного материала;
• сечение и шаг установки основных деталей — стропил и элементов обрешетки, контробрешетки.

Чем больше скатов на кровле, тем она презентабельнее выглядит и тем дороже обходится владельцу.

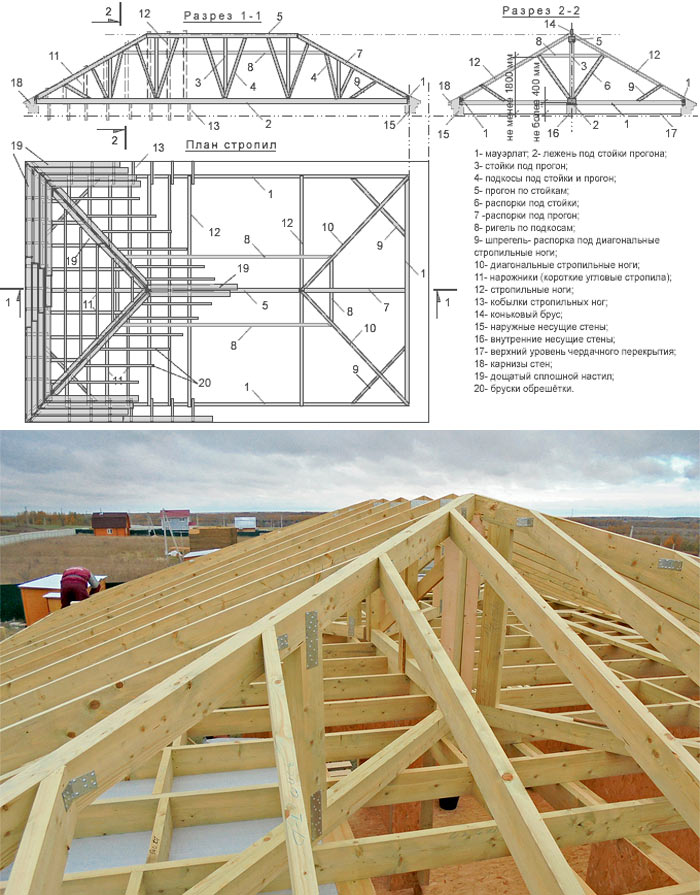

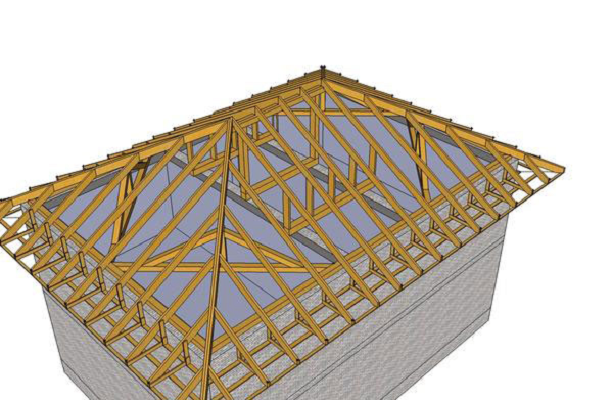

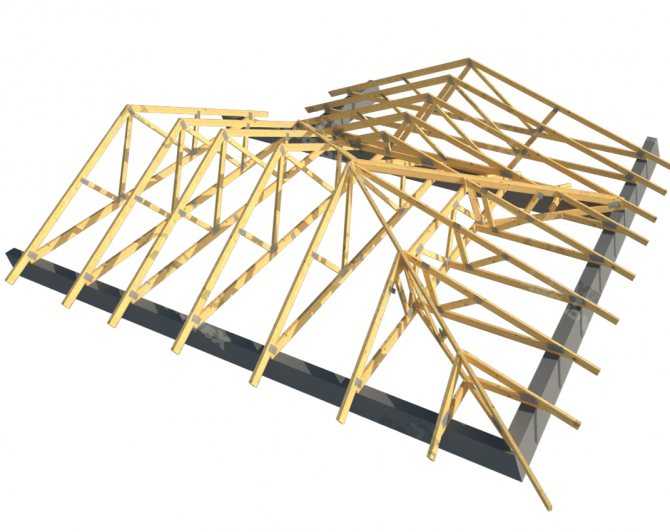

Стропильная система для вальмовой кроли

Особенности конструкции

Тип кровельной системы необходимо выбирать, исходя из габаритов дома. Основным материалом для стропил является древесина. Монтаж системы осуществляется по следующему алгоритму:

• установка стропил через каждые 40-100 см, крепежные элементы — уголки и пластины из металла, саморезы и гвозди;
• пролеты определяют, исходя из сечения балок. Обычно используют диапазон 2,5-5 метров;
• стропила опираются на жестко зафиксированные мауэрлаты, имеющие сечение 10*10 см. Вариантов крепления существует несколько. Для соединения стропильных ног используют зубчатые накладки, а при величине пролетов более 5 м обязательно устраиваются подстропильные подпорки;
• обрешетка для кровельного покрытия делается, исходя настилаемого материала. Так, гибкая черепица укладывается на сплошное основание из ОСП. А металлопрофиль крепят на брус 50*50 мм, установленный через каждые 0,5 метра.

Когда общий порядок действий понятен, стоит более детально остановиться на устройстве стропил.

Стропильная система для ломаной кровли

Как возводится стропильная система

Для обеспечения надежности и прочности стропильной системы важно правильно устроить перекрытие. Если чердак неотапливаемый, используется следующая конструкция:

• несущий брус 50*150 мм;
• обычная доска на подшивке пола;
• ОСП-плиты толщиной от 0,9 см — черновой пол;
• мембраны паро- и теплоизоляции;
• ЦСП-плита в основании пола;
• пенополистирол в качестве утеплителя;
• стяжка со слоем гидроизоляции.

Материал для изготовления стропил — балки, шаг установки равен отступу между каркасными стойками стен. Необходимо учитывать тип кровельной конструкции, которая будет возводиться. Если речь идет о простой одно- или двускатной крыше, монтаж стропил очень прост. Чем сложнее кровельная система и чем круче угол ее уклона, тем большая нагрузка приходится на стропила.

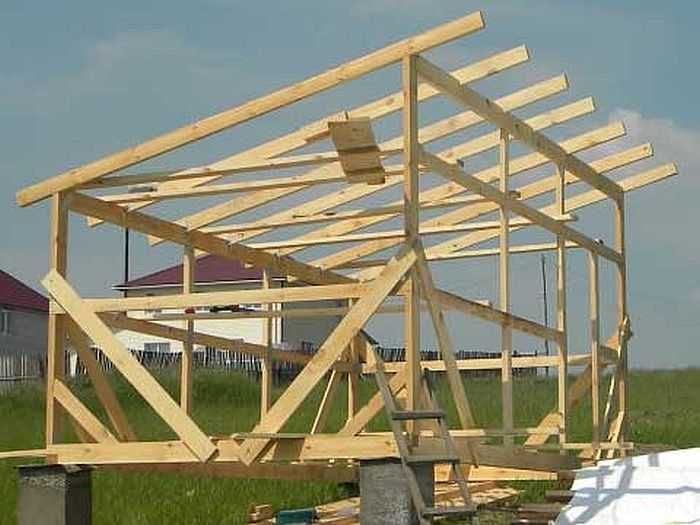

Стропила для односкатной кровли

Покрытия крыш каркасных домов

Форма кровли каркасного дома зависит от многих факторов: покрытие, угол уклона, геометрия дома и т.д. Плоские крыши в основном устраивают над хозяйственными и подсобными пристройками, гаражами и ангарами. На ровном покрытии такой кровли можно оборудовать цветник или небольшую террасу для отдыха в хорошую погоду. Преимуществ у плоских кровель несколько:

• невысокая парусность;
• способность выдерживать любые погодные катаклизмы.

Все плоские кровельные системы делятся на 3 подвида: одно-, двух- и многоскатные.

Скатные кровли более предпочтительны для каркасных жилых домов, т.к. позволяют эргономично использовать пространство — например, оборудовать на верхнем уровне мансарду. Скатная крыша может быть простой и 4-скатной.

Покрыть кровлю на каркасном доме можно любым материалом, но наибольшей популярностью пользуются металлическая и гибкая черепица. Они не создают сильного давления, способны противостоять механическим воздействиям и атмосферным осадкам, имеют прекрасный внешний вид и сохраняют свои характеристикам на протяжении длительного периода времени. Плюсом данных покрытий является возможность частичного ремонта посредством замены отдельных элементов.

Компания «Новгородский терем» предлагает своим заказчикам строительство каркасных домов под ключ, в услугу входит весь комплекс работ от проектирования до подключения коммуникаций и сдачи объекта клиенту. Оформляя заявку на строительство, собственнику участка не придется переживать о своевременной поставке материалов или расчете суммарной нагрузки на стропильную систему. Наши мастера все это сделают за вас. На все выполненные работы дается гарантия качества!

Различия, предположения и типы [PDF]

Серия испытаний

Автор Mukul Yadav|Обновлено: 6 октября 2022 г. И ферма, и рама состоят из нескольких треугольных компонентов, которые соединяются в стыках. Ферма представляет собой конструкцию, состоящую из элементов, собранных в соединенные треугольники. Мы подробно обсудили ферму и раму в следующих разделах.

Ферма обычно используется в мостах, крышах и башнях. Таким образом, можно сказать, что ферма позволяет нам создавать прочные и долговечные конструкции при эффективном и экономичном использовании материалов. Каркас — это конструкции, состоящие из горизонтального элемента, называемого балкой, и вертикального элемента, называемого колонной каркаса. Вертикальный элемент рамы обеспечивает боковую жесткость рамы. Таким образом, мы можем сказать, что ферма и рама — это конструкции, которые используются для сопротивления горизонтальной нагрузке, а также вертикальной нагрузке.

Загрузить Structural Analysis Complete Formula Notes PDF

Содержание

• 1. Что такое ферма и рама?
• 2. Различия между фермой и рамой
• 3. Допущения при анализе фермы
• 4. Типы фермы и рамы
• 5. Типы ферм на основе определенности
• 6. Правила нахождения элементов с нулевой силой в ферме

  0

  Читать статью полностью

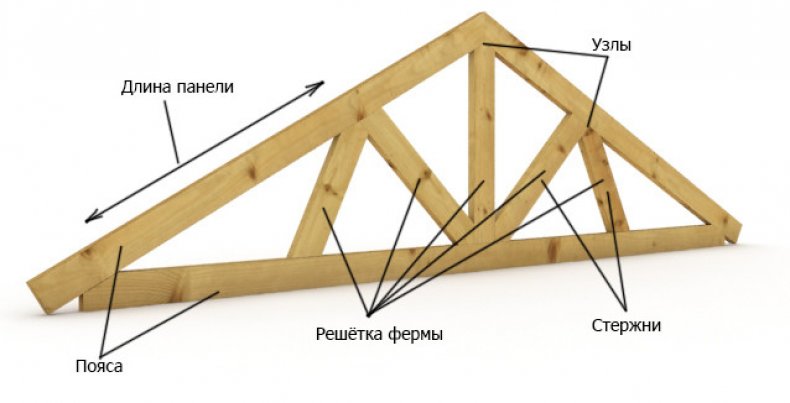

  Что такое ферма и рама?

  Фермы и каркасы являются конструкционными элементами зданий и мостов. Ферма состоит из тонких, тонких элементов. Выводы соединяют эти элементы в их конечных точках, которые называются узлами. Ферма может воспринимать осевые силы как сжимающие или растягивающие нагрузки. Однако он никогда не будет сопротивляться изгибу.

  Каркасные конструкции, состоящие из балок и колонн. Рама может одновременно воспринимать несколько сил; из-за этого его также называют многосиловым элементом конструкции. Кроме того, рама обеспечивает гибкое использование пространства, так как требует меньшего количества колонн в конструкции.

  Ферма и рама PDF

  Разница между фермой и рамой

  Как известно, ферма и рама представляют собой конструкции, предназначенные для того, чтобы выдерживать воздействие внешних нагрузок. Хотя между ними много общего, между ними существует мало различий с точки зрения прочности и характера нагрузки, которые обсуждаются ниже.

  Трусс против рамки
  Трусс	Кадра
  55	Рама может воспринимать как осевую, так и поперечную нагрузку.
  Прочность фермы на изгиб равна нулю.	Рама выдерживает изгибающие моменты.
  Соединения в ферме только штифтовые.	Соединения в раме либо сварные, либо жестко соединенные.
  Нагрузки будут применяться только к узлам.	Нагрузки могут применяться в любой форме, например, точечная нагрузка, равномерная нагрузка, ветровая нагрузка и т. д.
  Элементы фермы могут свободно вращаться вокруг штифта.	Элементы каркаса не могут вращаться, так как соединены жестко.

  Предположения в анализе ферм

  Как мы знаем, предположения являются основой анализа чего-либо. Анализ фермы может быть выполнен для определения усилий в любых элементах фермы, что является сложным процессом в больших фермах и рамах. Итак, нам нужно упростить этот сложный процесс. Поэтому мы применяем некоторые допущения в анализе фермы.

  Вот некоторые допущения при расчете фермы, которые значительно упрощают процесс их расчета, так как все эти допущения не могут быть выполнены в реальной конструкции фермы. Поэтому эти допущения рассчитаны на идеальную ферму.

  • Все элементы фермы соединены только на концах.
  • Штифты без трения соединяют все элементы в их соединениях.
  • Любая нагрузка должна прилагаться только к стыкам.
  • Собственный вес всех стержней не учитывается.
  • Все элементы фермы должны быть прямыми.
  • Шарнирное соединение представляет собой все соединения в конструкции, т. е. все элементы могут свободно вращаться в соединениях.
  • Элементы фермы жестко соединены с помощью пластины, известной как косынка.
  • Нагрузка никогда не прикладывается к середине элемента, потому что все соединения шарнирно закреплены, а элементы не могут воспринимать изгибающий момент, поскольку они могут воспринимать только растягивающие или сжимающие нагрузки.
  • Каждое соединение фермы должно находиться в равновесии. Следовательно, силы, действующие на каждый шарнир, должны быть равными и противоположными.

  Типы ферм и рам

  В мире конструкций используются различные типы ферм и рам. Различные конструкции несут нагрузку по-разному. Вот некоторые из типов описаны ниже.

  9099
  о детерминированности

  Если количество неизвестных сил (реакций и внутренних сил) данной конструкции равно уравнениям равновесия, то конструкция называется детерминированной. Определенность бывает двух типов; один — внутренняя неопределенность, другой — внешняя неопределенность. По детерминированности фермы можно разделить на два типа, описанные ниже.

  • Статически определимая ферма
  • Статически неопределимая ферма

  Статически определимая ферма

  В статически определимой ферме все опорные реакции и внутренние силы, действующие в элементах фермы, рассчитываются только по уравнениям равновесия. Следовательно, чтобы спроектировать ферму, необходимо найти силу во всех элементах. Основная цель нахождения неизвестных сил состоит в том, чтобы проверить, могут ли элементы безотказно сопротивляться действию приложенных нагрузок или нет. Следовательно, чтобы плоская ферма была статически определимой, сумма числа стержней и числа опорных реакций должна быть меньше, чем удвоенное число соединений.

  Статически неопределимая ферма

  В статически неопределимой ферме все опорные реакции и внутренние силы, действующие в элементах фермы, рассчитываются с помощью уравнений совместимости и имеющихся уравнений равновесия. В планирующих структурах существует всего три уравнения равновесия. В таких структурах как минимум на одну неизвестную силу больше, чем имеющихся уравнений равновесия. Статически неопределимые конструкции можно анализировать методом силы или методом смещения. В силовом методе анализа избыточные силы рассматриваются как неизвестные. В то время как в методе смещения деформации рассматриваются как неизвестные.

  Правила поиска элементов нулевой силы в ферме

  Поиск элементов нулевой силы как в ферме, так и в раме не требуется. Это требуется только в случае фермы. Некоторые элементы фермы не несут никакой нагрузки; они известны как члены нулевой силы. Цель Zero Force Members — обеспечить устойчивость конструкции и избежать поломки из-за непредвиденных нагрузок. Существуют разные способы найти эти члены с нулевой силой. Некоторые из них объясняются здесь:

  • В шарнирном соединении, если число элементов равно трем и два находятся на одной линии, усилие в третьем элементе равно нулю. (Нет нагрузки, Нет реакции в стыке)
  • В штифтовом соединении, если количество стержней равно 2 и они находятся на разных линиях, то сила на обоих стержнях равна нулю. (Нет нагрузки, в этом соединении не должно быть никакой реакции).

  Часто задаваемые вопросы о ферме и раме

  • Что такое ферма и рама?

    Ферма представляет собой конструкцию из стержневых элементов, расположенных в одной или нескольких треугольных конфигурациях. Стержни должны быть триангулированы, потому что шарниры шарнирные (не передают моменты). С другой стороны, рама представляет собой конструкцию, состоящую из балочных элементов любой ориентации, закрепленных жестко или со штифтами в местах соединения.

  • Что такое кадры?

    Рамы представляют собой тип конструкции, которая используется для сопротивления горизонтальной нагрузке, а также вертикальной нагрузке компонентов конструкции. Каркас состоит из элементов типа колонн, чтобы выдерживать горизонтальную нагрузку, а также из балочной конструкции, чтобы выдерживать поперечную нагрузку. Все элементы каркаса жестко связаны друг с другом.

  • Что такое статически определимая ферма?

    Статически определимая ферма — это ферма, которая имеет такое же количество опорных реакций, как и имеющиеся уравнения равновесия. Фермы такого типа требуют для своего расчета только уравнений равновесия.

  • Что такое статически недеформируемая ферма?

    Статически неопределимая ферма — это ферма, которая имеет больше опорных реакций, чем имеющиеся уравнения равновесия. Фермы такого типа требуют уравнений совместности наряду с уравнениями равновесия для их анализа.

  • Что такое балки?

    Балки — часть конструкции, используемая для восприятия поперечной нагрузки на нее. Балка может воспринимать любую комбинацию нагрузок, например точечную нагрузку, равномерно меняющуюся нагрузку и т. д.

  • Что такое ферма?

    Ферма представляет собой тип конструкции, которая используется для передачи осевой нагрузки с одной части конструкции на другую часть конструкции. В ферме все элементы соединены гладкими штифтами.

  • В чем разница между фермой и рамой?

    Разница между фермой и рамой заключается в том, что вращение элемента фермы вокруг шарнирного соединения не ограничено. В отличие от фермы, элемент рамы не может вращаться.
