Каркас под крышу: Каркас крыши каркасного дома

Содержание

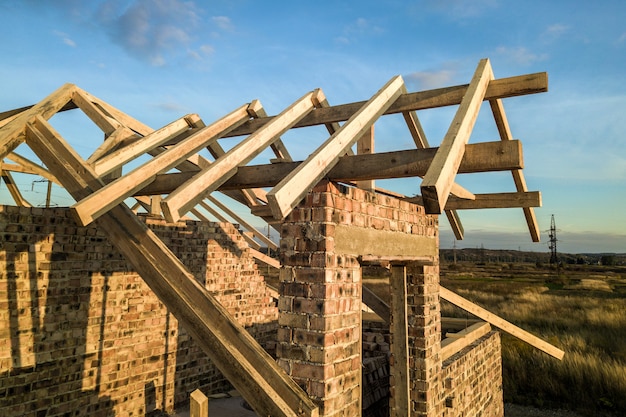

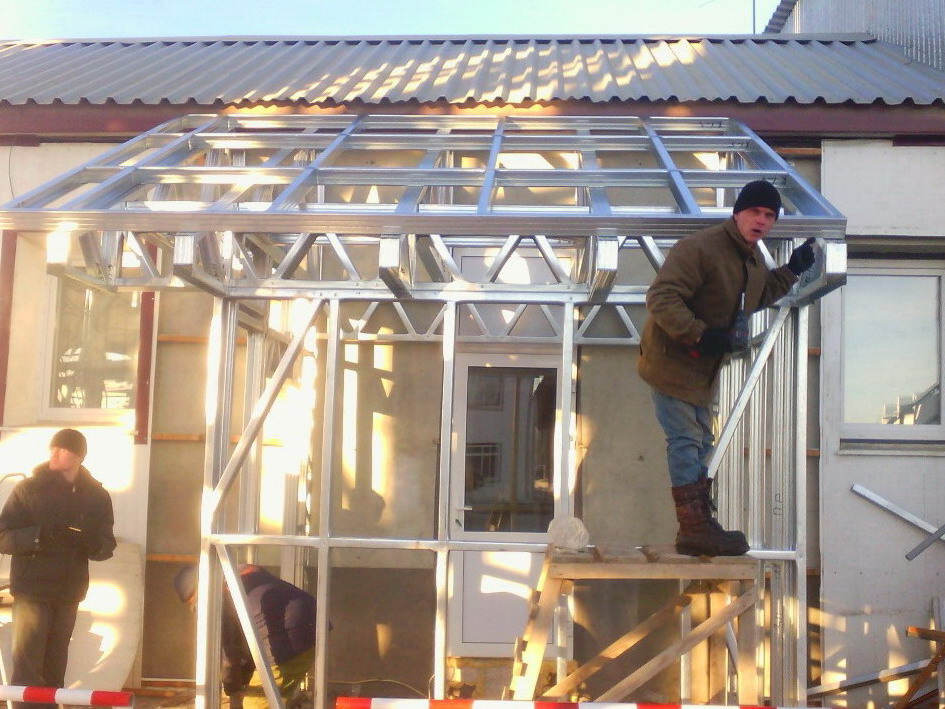

Каркас крыши каркасного дома

Если с возведением каркаса и стен деревянного дома проблем не возникает, то по строительству кровли, как правило, появляется целый ряд вопросов. Они касаются как выбора типа стропильной системы, так и самого устройства и фиксации ее основных элементов. Каркас крыши является одним из основных частей каркасного дома, так как на него идет основная нагрузка с крыши (стропила – важнейший элемент). Крыша каркасного дома чаще всего делается из деревянного бруса, она может иметь различный вид, уклон и принцип возведения.

Каркас крыши каркасного дома

Выбор типа кровельной системы

Для того, чтобы определиться с типом кровельной системы, необходимо учитывать размеры и особенности самого здания. Крыша каркасного дома в первую очередь зависит от размера постройки и предпочтений владельца. Если здание будет иметь ширину более 6 метров, то для установки надежной кровли необходимо еще во время заливки фундамента сделать внутренние несущие стены – одну или две.

Кровлю можно возводить своими руками.

Висячая стропильная система выбирается для небольших зданий. При таком типе, стропильные ноги каркасного дома опираются только на боковые стены дома. В результате, при большой ширине здания под тяжестью кровли возникает весьма опасный провис стропил.

Выбор стропильной системы огромен

Чтобы снизить риск провисания, для зданий шире 6 метров устраивают наслонную стропильную систему, при которой кровля имеет дополнительный упор на внутренние несущие стены. Как правило, это либо одна стена по центру, или две параллельные.

Составляющие стропильной системы и кровли

Стропильная система – это скелет крыши, от которого зависит безопасность жителей и надежность всего дома. Ее можно возвести своими руками, используя следующие материалы:

  • доска обрезная 50Х150 мм
  • брус 150Х150 мм

Все деревянные элементы должны быть в обязательном порядке обработаны огнебиозащитой и хорошо высушены. Лучше всего подходит древесина камерной сушки (или технической, как ее еще называют).

Элементы стропильной конструкции

Идеально подходит дерево хвойных пород, в которых присутствуют смолы, создающие дополнительную защиту от короедов.

Стропильная система состоит из следующих элементов:

  1. Стропильный ног.
  2. Прогонов.
  3. Стоек.

А сама конструкция каркаса крыши включает в себя еще чердачное перекрытие, решетку и обрешетку. Обратите внимание, что помещение под крышей может использоваться собственно как чердак, а может быть устроено как мансардное жилое помещение. Если на чердаке будет нежилое пространство, то для перекрытия пойдет доска 50Х150 мм.

Если же предполагается обустройство жилой мансарды или вы планируете в будущем вариант перевода чердака в жилое помещение (например, в кабинет), то для перекрытия необходимо брать брус 150Х150. Брус будет укладываться на мауэрлат, что сделает перекрытие весьма прочным.

Стропила и элементы кровли

Обрешетка выполняется, как правило, тоже брусом, однако выбирается сечение 40х40 или 50х50 мм. Такая толщина достаточна для того, чтобы выдержать любой вид кровельного материала.

При приобретении любых деревянных элементов, обратите внимание на качество. Брус должен быть ровным, без изгиба, без темных пятен и плесени. Даже небольшое искривление бруса может повлечь большие сложности при его укладке и последующих работ.

При работе со стропильной системой вам также понадобятся металлические шпильки (чтобы прикрепить брус к мауэрлату) с резьбой, крепежные элементы (саморезы, шпильки диаметром 8 и 10мм) для соединения стропил между собой, оцинкованные гвозди, скобы и кронштейны для крепления стропильных ног к мауэрлату.

Начало работ

Работы над кровлей начинаются с устройства мауэрлата своими руками. Мауэрлат в каркасном строительстве часто заменяется на брус внешней обвязки, то есть брус, соединяющий все четыре стены дома в одну конструкцию. В качестве мауэрлата или верхней обвязки используется брус 100х150 или 150х150 мм. Подробнее об устройстве бруса верхней обвязки читаем здесь.

Когда эти работы выполнены, можно начинать выводить фронтон и приступать к устройству стропильной системы. Все работы могут выполняться своими руками, это не так сложно, однако один-два помощника вам все-таки потребуется.

Конструкция крыши

Вся обработка стропильных балок перед сборкой и установкой производится на земле. Желательно выбрать ровную площадку, на которой можно гораздо легче обрезать брус в нужный размер, сделать выпилы или пазы, просверлить крепежные отверстия. Когда элемент готов, его можно поднимать наверх и приступать к фиксации.

Технология висячей системы

Итак, вы решили построить своими руками небольшую постройку, для которой подойдет висячая система. В мауэрлате или брусе верхней обвязки вырезаем пазы под установку стропильных ног, расстояние между которыми определяется на этапе выбора типа стропильной системы. Средний шаг составляет около одного метра, или не больше 1,5 м. Если шаг в конструкции будет больше, вся система будет обладать явно недостаточной жесткостью.

Если вы планируете жилую мансарду или просто утепленный чердак, то расстояние между стропилами лучше всего оставлять, учитывая размеры утеплительного материала. Если вы будете укладывать цельные листы или пары листов утеплителя между стропилами, то подрезку можно будет не выполнять.

Висячая стропильная система

Основные принципы установки стропильной системы:

  1. Установка начинается с фронтонов, то есть торцевых частей кровли.
  2. Установив стропила на торцах, необходимо протянуть между их коньками веревку, и по ней ориентируемся при выставлении по вертикали промежуточных стропил.
  3. Стропильные ноги обязательно вставляем в пазы. Для фиксации применяем комплексный крепеж: поперечное смещение стропила будет ограничиваться стальным кронштейном, а продольное – скобами, которыми стропило фиксируется к мауэрлату.
  4. Стропила должны выступать за периметр здания, при этом величина этого выступа (его называют свесом либо вылетом стропил) должна быть около 40 см. Это необходимо для защиты стены от стекающей по кровле дождевой или талой воды.
  5. Вылет стропил можно сделать и по другому: за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой», которая крепится к стропилу с помощью гвоздей через деревянную прокладку – небольшой отрезок доски. При этом «кобылка» позволяет облегчить и удешевить конструкцию, а при необходимости заменить ее достаточно поменять несколько досок, чем сам стропильный брус.
  6. Нижние части стропил закрепляются обвязкой, являющейся основанием для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.

Важно: Если появилась необходимость нарастить стропильные ноги, укладываем два бруса внакладку с нахлестом не менее метра и фиксируем .шпильками диаметром от 8 до 12 мм.

Висячая стропильная система соединение

Чтобы соединить стропила между собой, необходимо использовать по 2 шпильки вставляемые в предварительно просверленные отверстия. Использовать надо минимум 2 шпильки, чтобы предупредить вращение стропил вокруг оси шпильки.

Висячие стропила обязательно соединяются поперечным брусом – затяжкой – в результате чего получается буква «А». Для затяжки используется доска 50х100 или 50х150 мм, которая крепится к стропилам саморезами. Затяжка может состоять и из 3 х досок 30х100 мм, которые располагают с обеих сторон стропила. Стропильные фермы в верхней части закрепляются с помощью продольного конькового бруса или коньковой доски. Чтобы избежать прогиб затяжки при существенном расстоянии между стропилами, соединяем коньковый брус с затяжкой с помощью дополнительным обрезком доски. Это также усилит верхний стропильный узел.

Русский Фахверк: соединения для стропильных систем

Установка наклонной системы

Если вы решили своими руками сделать наслонную систему стропил, то обратите внимание, что несущая внутренняя стена-перегородка должна быть достаточно крепкой. Перед устройством необходимо заранее собрать леса, гарантирующие безопасность работ на высоте.

Наслонная стропильная система

Первоначальные работы такие же, как при устройстве висячей системы. Соединение верхних концов стропилин может выполняться несколькими способами, однако чаще всего применяется крепление встык. На встречных стропильных ногах под нужным углом делаются зарезы. Стропилины соединяются полученными торцами и прибиваются на два гвоздя. Соединение можно усилить деревянной или металлической накладкой.

Второй способ крепления — внахлест — выполняется с применением болтов или шпилек с широкими шайбами и гайками. Стропила при данном способе будут соприкасаться плоскостями.

Важно: В коньковой части стропилины лучше соединить особым образом: стропильные ноги должны располагаться с зазором, и скрепляются они при помощи специального подвижного соединительного элемента из металла. Это не даст кровле повредиться при усадке.

Средняя часть стропильной системы имеет опору на внутреннюю стену и несущие столбы.



Каркас крыши каркасного дома своими руками: технология изготовления, как сделать

При возведении кровли «первую скрипку» во всей конструкции играет каркас крыши. Именно на каркас приходится основная механическая нагрузка, а это значит, что требования у прочности, надежности и долговечности каркаса выдвигаются самые высокие. Кровельный материал, утеплитель и гидроизолятор могут быть самые разные, но если каркас возведен с огрехами – пиши пропало: такая крыша долго не простоит.

Очень часто возведение каркаса крыши ставит начинающих мастеров в тупик. Однако, если разобраться, то ничего невыполнимого в этой задаче нет, нужно только выбрать что-то одно из предлагаемого дизайна крыш домов и взяться за дело.

При должном подходе, правильном расчете и хорошей теоретической подготовке каркасную часть крыши для небольшого дома можно возвести даже в одиночку.

При этом вы не только существенно сэкономите финансовые средства, которые неизбежно были бы потрачены на оплату труда наемных мастеров, но и сможете контролировать процесс возведения каркаса.

А это, в свою очередь, означает, что конструкция вашей кровли не преподнесет вам неприятных сюрпризов в самый неподходящий момент.

В данной статье мы расскажем, как сделать каркас крыши самостоятельно, используя только самые распространенные инструменты и материалы.

Для примера мы возьмем каркас самой распространенной крыши двускатного типа. Но если вы освоите эту технологию, то возводить крыши другой конструкции (шатровые, ломаные, односкатные) вы сможете без труда – достаточно будет только учесть особенности той или иной конструкции.

Выбор типа стропильной системы

Каркас для крыши деревянного дома

Первое, с чем нам необходимо определиться – это тип стропильной системы. Любая стропильная система состоит из двух стропильных ног, соединенных между собой в верхней части.

В нижней части ноги соединяются нижней стяжкой, которая также может служить основой для чердачного междуэтажного перекрытия. Однако, в строении такой системы возможны нюансы.

Каркас крыши дома может быть построен на базе стропильных систем двух типов: наслонной и висячей. Как наслонная, так и висячая система стропил может быть применена в частном строительстве.

Как же выбрать систему для сооружения каркаса?

Выбор стропильной системы обусловлен, главным образом, конструктивными особенностями самого здания. Если расстояние между внешними несущими стенами не превышает 6 м, можно устанавливать висячую стропильную систему.

Особенность этой системы заключается в том, что стропильные ноги опираются только на боковые стены дома – и при большой ширине здания возникает достаточно опасный провис стропил здания под собственной тяжестью.

Более надежная наслонная система применяется в том случае, когда между внешними несущими стенами расстояние превышает 6 м,  но в самом помещении есть внутренняя несущая стена, расположенная по центру здания.

В этом случае можно уйти от провисания стропил, установив дополнительную опору.

Выбираем материалы для каркаса

Что же нам понадобится для самостоятельного возведения каркаса двускатной крыши.

Обрезная доска для стропил

Стропила  — ключевой узел каркаса – будем возводить из дерева. Для этого нам нужно приобрести доску обрезную 50х150 мм, а также – брус 150х150 мм.

Оптимально, если древесина будет хвойных пород, зимней заготовки, причем такая, из которой предварительно не была спущена смола (смолистые вещества в составе древесины существенно продляют срок ее службы, выступая в качестве природного антисептика). Также очень важны условия, в которых хранилось дерево до покупки, и степень его просушки.

При осмотре доски и брусьев необходимо обращать внимание на возможный брак древесины: расслоения, трещины, следы повреждения древоточцами.

Материалы, на  которых обнаружены данные признаки, должны отбраковываться – использование их при возведении каркаса крыши недопустимо.

Обратите внимание! Каркасы крыш могут быть изготовлены не только из пиломатериалов, но и из металлического швеллера или железобетонных конструкций. Но в этом случае крыша получается достаточно тяжелой, и речь о ее самостоятельном возведении уже не идет.

Помимо стропильных ног, прогонов и стоек, составляющих стропильную систему,  в конструкцию каркаса крыши включается чердачное перекрытие, а также – контробрешетка и обрешетка.

Если чердачное помещение будет использовано по прямому назначению (т.е. в качестве чердака или склада), то для возведения чердачного перекрытия достаточно доски 50х150 мм.

Если же чердачное пространство будет выступать в роли мансарды (т.е. жилого помещения), то перекрытие должно быть более прочным: для его укладки нам потребуется брус 150х150 мм, который укладывается непосредственно на мауэрлат. Использование такого бруса позволяет добиться от чердачного перекрытия достаточной прочности.

Для обрешетки и контробрешетки используем более тонкий брус. Вполне подойдет брус квадратного сечения 40х40 или 50х50 мм. Брусья такой толщины обладают достаточной прочностью, чтобы выдержать вес практически любого кровельного материала.

Выбирая брусья для обрешетки, нужно строго следить за их прямолинейностью, ведь малейшее отклонение от прямой линии может существенно усложнить кровельные работы.

Также для возведения обрешетки и контробрешетки может быть использован перфорированный профиль из оцинкованного железа.

Кроме материалов для возведения стропил, перекрытий и обрешетки нам понадобятся:

  • Металлические шпильки с резьбой для крепления мауэрлата (опорного бруса)
  • Скобы и кронштейны для крепления стропильных ног к мауэрлату
  • Крепежные элементы (саморезы по дереву, шпильки диаметром 8 и 10мм) для соединения стропил между собой
  • Оцинкованные гвозди

Набор инструментов, необходимый для возведения каркаса крыши, вполне стандартен: вам понадобятся молотки разного размера, дрель для сверления отверстий, пила (или болгарка) для подрезки стропил в размер и придания им нужной формы, плотницкий топор, рубанки – в общем, все то, что и так с высокой вероятностью найдется в вашем шкафу с инструментами.

Особое внимание нужно обратить на измерительный инструмент, ведь без точного уровня, отвеса и рулетки выставить стропила ровно на достаточно большом расстоянии у вас вряд ли получится.

Защита древесины каркаса

Обработка древесины антипиретиком

Перед тем как приступить к возведению стропильной системы, необходимо обеспечить всем деревянным частям каркаса крыши защиту от возгорания и гниения.

Для этого все детали стропил, перекрытий и обрешетки необходимо обработать двумя составами:

  • Антипиретиком – составом, снижающим горючесть древесины и защищающим деревянную часть каркаса крыши от пожара
  • Антисептиком – веществом, убивающим бактерии и препятствующим возникновению гнилостных процессов в древесине стропил и перекрытий.

Для нанесения защитных составов рекомендуется использовать кисть, так как при обработке древесины распылителем трудно добиться качественной и глубокой пропитки. Состав наносим в несколько слоев, дожидаясь высыхания каждого предыдущего слоя.

Обратите внимание! Некоторые составы для защиты древесины достаточно токсичны. Поэтому наносить их следует только в хорошо проветриваемом помещении или на улице, и использовать средства индивидуальной защиты (очки и респиратор).

Защита каркаса крыши возможна и после его возведения. В этом случае огнезащитным и антибактериальным составом обрабатываем уже установленную конструкцию, особое внимание уделяя пропитке древесины в местах соединения балок стропильной системы.

Итак , тип стропильной системы выбран, материалы куплены и обработаны защитным составом. Пора приступать к возведению стропильной системы.

Устанавливаем мауэрлат

Опорой  для каркаса нашей будущей крыши является мауэрлат – деревянный брус, который укладывается на несущие стены дома. Основная функция мауэрлата – передача и распределения веса кровли и возникающих нагрузок (ветровой, снеговой и т.д.) на несущие конструкции.

Мауэрлат является основой практически для любой стропильной системы. Исключение может составлять разве что крыша дома из бруса или крыша каркасного дома  — своими руками возводя каркас, в этих домах вы вместо мауэрлата будете использовать верхний стеновой брус.

Закрепленный мауэрлат

Чаще всего (за исключением варианта, который будет описан ниже) в качестве мауэрлата используется брус 100х150 или 150х150 мм. Оптимально, если мауэрлат будет уложен «заподлицо» с внутренней поверхностью стены здания, а снаружи в уровень мауэрлата будет возведено кирпичное заграждение.

Для укладки мауэрлата по периметру здания укладываем монолитную бетонную отмостку. После того как бетон полностью высохнет, укладываем на него несколько слоев рубероида – он обеспечит достаточный уровень гидроизоляции, и будет эффективно препятствовать поглощению древесиной влаги из бетонного основания.

Чаще всего мауэрлат укладывается по следующей технологии:

  • В бетонное основание устанавливаем шпильки из металлического прутка диаметром 10 мм и более. Шпильки могут быть установлены как на этапе возведения бетонной отмостки, так и позднее – путем сверления отверстий в бетоне и закрепления шпилек в отверстиях цементным раствором. Первый способ предпочтительнее, так как менее трудоемок.
  • Мауэрлат из цельного бруса 150х150мм укладываем вдоль отмостки, и в местах, где брус касается шпилек, делаем отметки. По отметкам сверлим отверстия сверлом, диаметр которого соответствует диаметру шпилек. Надеваем мауэрлат на шпильки, при этом шпильки должны выступать из бруса минимум на 10-15 мм.
  • Фиксируем мауэрлат на шпильках с помощью гаек, прокладывая между брусом и гайкой широкую плоскую шайбу во избежание повреждения древесины при сильной затяжке гайки

Обратите внимание! Если под рукой есть сварочный аппарат и вы обладаете навыками для работы с ним, на шпильках можно сэкономить. Вместо шпилек в этом случае используем арматурные прутки, а фиксирующие гайки просто привариваем к ним.

Другой способ укладки мауэрлата позволяет несколько облегчить работу.

Вместо бруса можно использовать два слоя досок 50х150 мм:

  • Первый ряд досок выкладываем по периметру стен, и крепим с помощью анкерных винтов с потайной головкой и металлической гильзой. Для сверления отверстий в бетоне или кирпичной кладке используем перфоратор, предварительно просверлив доску дрелью с обычным сверлом.
  • Второй ряд досок укладываем поверх первого ряда таким образом, чтобы стыки досок не совпадали, а в углах укладываем доски « в перевязку»
  • Соединяем ряды между собой с помощью 100 мм гвоздей.

Такое крепление мауэрлата существенно облегчает подъем материала на высоту – все-таки доска значительно легче бруса.

А прочность полученной конструкции вполне  достаточно, особенно если возводится относительно легкая крыша каркасного дома.

Установка стропил

Стропила

Следующий этап в возведении каркаса крыши – это установка стропил. Для облегчения работы (особенно – если вы работаете один) вся обработка стропильных балок производится на земле.

Так удобнее подрезать брусья в размер, придать им нужную форму с помощью шаблона, выпилить необходимые пазы и просверлить крепежные отверстия. Только после этого детали стропил поднимаем наверх и приступаем к закреплению.

Технология изготовления каркаса крыши с висячей стропильной системой следующая:

  • В мауэрлате проделываем пазы под установку стропильных ног. Расстояние между стропильными ногами определяется на этапе выбора типа стропильной системы, но в любом случае не должно превышать 1,5м – в противном случае конструкция будет обладать явно недостаточной жесткостью.

Обратите внимание! Если вы планируете утеплять крышу, то целесообразно расстояние между стропилами согласовать с размерами утеплительного материала. Укладывая в междустропильное пространство цельные листы или пары листов утеплителя вы существенно сэкономите время на подрезке.

  • Установку стропил начинаем с фронтонов – торцевых частей крыши. Установив стропила на торцах, протягиваем между их коньками шнур, и по нему ориентируемся при выставлении по вертикали промежуточных стропил.
  • Стропильные ноги вставляем в пазы. Для фиксации стропильной ноги в мауэрлате применяем комплексный крепеж: поперечное смещение стропила ограничивает стальной кронштейн, а продольное – скоба, которой стропило крепится к мауэрлату.
  • При установке стропил нужно помнить, что стропила должны выступать за периметр здания. Оптимальная величина этого выступа (его называют свесом либо вылетом стропил) составляет 40 см – так стены здания защищаются от стекающей по кровле воды. Кроме выступа самого стропильного бруса свес можно обустроить за счет наращивания стропил дополнительной более тонкой доской – так называемой «кобылкой». «Кобылка» крепится к стропилу с помощью гвоздей через прокладку – короткий отрезок доски.

Обратите внимание! Использование дополнительной доски для обустройства кровельного свеса не является недостатком конструкции: напротив, применение «кобылки» позволяет облегчить и несколько удешевить конструкцию. Также облегчается ремонт свеса – при необходимости достаточно заменить одну или несколько «кобылок», а не менять стропильный брус целиком.

Свес крыши
  • Нижние части стропил фиксируем обвязкой, которая используется в качестве основания для чердачного перекрытия. Брусья обвязки опираются на мауэрлат.
  • При необходимости нарастить стропильные брусья (если их длина недостаточна) укладываем два бруса внакладку  с нахлестом не менее метра. Для фиксации брусьев применяем шпильки диаметром от 8 до 12 мм.
  • Соединение стропил между собой производим с помощью шпилек, которые вставляем в предварительно просверленные отверстия. Для предотвращения вращения стропил вокруг оси шпильки каждую пару стропил нужно крепить  двумя шпильками.
  • Если ширина крыши находится в пределах 6 м, то висячие стропила соединяем дополнительным поперечным брусом – затяжкой – в форме буквы «А». Затяжки делаем из доски 50х100 или 50х150 мм, и крепим к стропилам саморезами. Также возможна установка затяжки из 3 х досок 30х100 мм, расположенных с обеих сторон стропила.
  • В верхней части стропильные фермы фиксируем с помощью продольного конькового бруса или коньковой доски.
  • Для усиления верхнего стропильного узла можно соединить коньковый брус с затяжкой дополнительным отрезком доски. Это делается во избежание прогиба затяжки при большом расстоянии между стропилами.

Вышеописанные операции стропиловки крыши повторяем для всех стропильных пар. После того как все стропила установлены, можно приступать к обустройству обрешетки.

Обрешетка

Схема сплошной обрешетки

Обрешетка кровли бывает двух типов: сплошная и прореженная. Выбор типа обрешетки определяется типом кровельного материала.

Для возведения сплошной обрешетки используются плиты OSB или влагостойкая фанера достаточной толщины (10 мм и более), листы которой набиваются на стропила через контррейку. Сплошная обрешетка подходит для укладки мягких и рулонных кровельных материалов.

При возведении прореженной обрешетки на стропила для крыши своими руками набиваются брусья или доски, расстояние между которым зависит от габаритов используемого кровельного материала.

При необходимости жесткой экономии для обрешетки такого типа вместо бруса можно использовать необрезную доску.

Прореженная обрешетка набивается на стропила сверху вниз. Для повышения прочности конструкции первые ряды обрешетки начиная от конькового бруса набиваем без зазора.

После того как обрешетка закончена, можно приступать к работам по утеплению крыши, укладке гидроизоляции и кровельным работам.

Несмотря на всю сложность процесса, возвести каркас крыши своими руками вполне возможно. И если вы возьметесь за работу «во всеоружии», то вам неизменно будет сопутствовать успех.

Как правильно сделать каркас крыши самостоятельно

Один из элементов крыши и лицевое покрытие конструкции является кровля.

Данное покрытие укладывают на каркас, который выстроен заранее и считается важнейшим элементом всей конструкции.

Каркас, кровлю и крышу дома устанавливают в очередном порядке.

Прежде всего, устанавливают каркас, состоящий из обрешетки и стропил. Его строение бывает разнообразным и зависит от того, какой тип крыши.

В том случае, если было принято решение сделать крышу своими руками, необходимо для каркаса правильно рассчитать и спланировать геометрические характеристики. Самым простым в монтаже считается каркас из дерева, он легкий, надежный и практичный.

Чтобы было удобно, нужно применять элементы каркаса, которые будут вспомогательными и потом удаляются. В тех углах, где будет упираться каркас крыши, необходимо установить вертикальные блоки в количестве нескольких штук. После этого закрепляются горизонтальные поперечные балки. Создается параллелепипед в идеальном виде.

После этого надо сделать натяжку строительных нитей. Они будут уровнем при монтаже каркаса. При строительстве угловой крыши, в центральной ее части делают одну поперечную балку, к которой крепят другие элементы наклона.

Чтобы не было перекоса, боковые балки крепятся равномерно по обе стороны. В том случае, когда крыша имеет сложную форму, помимо центральной балки, также нужно разместить другие несущие балки.

Чтобы сделать соединение прочным, балки крепят гвоздями, которые имеет длину 200 мм. Лучше раньше подготовить упоры. В них будут упираться балки. Делаются специальные уголки, а затем прибиваются к так называемому полу крыши.

Каркас необходим для того, чтобы передавать на фундамент дома усилия через колонны и стены. Все элементы кровли держаться на каркасе. Следует быть предельно внимательным, когда проводятся вычисления и расчеты для вероятных статических нагрузок.

В начале сбора каркаса, изготавливаются стропила на перекрытии. На ту конструкцию, которая описывалась выше, при помощи вспомогательных балок, устанавливают стропила в количестве двух комплектов.

Это будет основа системы каркаса. Перпендикулярно стропилам, нужно положить опалубку или обрешетку, или же элементы, которые являются крупнее, такие как панели и плиты.

Для монтажа конструкций из дерева, можно изготовить сборочные единицы, такие как секции перегородок, готовые рамы каркаса. Это сократит время монтажа и сделает его дешевле.

Крыша каркасного дома своими руками

Крыша каркасного дома может иметь от одного до нескольких скатов, и сложные крыши интереснее и дают больше возможностей для планировки мансард. Но для легких каркасных домов считается оптимальной двускатная крыша — и в экономическом аспекте, и с точки зрения возможности выполнения работ своими руками. Для устройства двускатных крыш не потребуется сложных работ по устройству ендов, конек всего одни — это тоже плюс для работ своими руками. Частные строители возводят дома для постоянного проживания и дачные домики на основе стоечно-балочного деревянного каркаса, от фундамента до крыши своими руками. Чердачное балочное перекрытие и конструкции крыши выполняют после обеспечения полной стабильности несущему стеновому каркасу. Балки чердачного перекрытия закрепляют точно по стойкам стенового каркаса. Применяют для балок чердака каркасного дома обычно толстые доски, пропитанные антисептическим и антипиреновым составом. Доски монтируют на торец, с предварительным выполнением запилов на треть ширины. По глубине запил соответствует аналогичным размерам брусьев или досок верхнего обвязочного пояса каркаса.

Устройство каркаса крыши, чердачное перекрытие дома из каркаса

Крепят балки металлическими уголками – одна сторона уголка присоединяется к обвязочной балке, вторая – к чердачной. Крепежные уголки устанавливают с обеих сторон балок. Дальше приступают к установке стропильной системы каркасного дома. для того, чтобы работать на перекрытии, по балкам предварительно делают временные настилы для безопасного перемещения в ходе работ. Сборка элементов стропил в рамы – стропильная пара – предпочтительна внизу с последующим подъемом готового стропильного элемента. Такой способ сборки дает преимущество в скорости и удобстве – стропильную пару потребуется установить с выверкой по вертикали и горизонтали и укрепить на верхнем обвязочном поясе или по балочному перекрытию. Работая в одиночку, невозможно поднимать крупные элементы наверх, даже пользуясь средствами малой механизации, поэтому работы на чердаке и крыше каркасного дома выполняют, как правило, бригадой минимум из двух человек.

Крепления стропильных ног возможно различными методами. Угол наклона крыши диктует метод крепежа и применение крепежных элементов, которых существует множество, как для жесткого крепления, так и с возможностью небольшой свободы – в случаях, когда возможна усадка строения. Основной метод крепления стропил каркасного дома – это установка досок на верхние обвязки с предварительным срезом концов стропильных ног под определенными углами, крепеж делают на специальных уголках.

Варианты крепежа стропильных ног посредством вырезки пазов и дальнейшем монтаже и закрепления на обвязочном брусе так же применяются. Возможно также крепление стропил на выступы балок перекрытия – по обеим сторонам крыши.

Способ крепежа, когда стропильные ноги прикручиваются к балкам перекрытия, требует точной подгонки-срезки стропильных досок под углом, при этом должен быть заранее предусмотрен выход балок за контур стены на 30 — 50 см.

Крепление стропильных ног в уровне конька выполняют на болтах и широких шайбах, посредством металлических или деревянных накладных элементов. Совсем простой способ скрепить между собой стропила по коньку – это прикручивание досок стропил к общему коньковому элементу, применяется данный способ для небольших хозпостроек, крыш дачных домиков.

У стропильной системы возможна только одна затяжка, которая придает общую жесткость всему каркасу крыши. Если крышный скат имеет большой размер, то дополнительно устанавливаются стоечные боковые элементы, подкосные и срединные детали – для обеспечения крыше надежности и прочности. Выбор элементов крыши делают в зависимости от толщин и размеров всех деталей каркасной системы, которая в свою очередь зависит от материла и массы кровельного покрытия, а также ветровых и снеговых нагрузок по району местности. Перед тем, как приступать к кровельному настилу, в некоторых случаях обшивают фанерными листами или вагонкой фронтоны крыши, но эту часть работы можно выполнить и после настилки кровельного материала.

Кровля каркасного дома

Стропильную систему надежно закрывают ветровлагозащитной мембраной, которую укладывают по перпендикуляру к осям стропильных ног. Начинают монтаж мембраны снизу – от карнизов. Пленки мембран укладывают с нахлестом не менее 150 мм, соединяют полосы водостойким строительным скотчем. Кровля каркасного дома обычно выполняется вентилируемой, с пароизоляционным слоем защитными мембранами. Пленочные мембранеы пристреливают к доскам стропильных ног степлерными скобами, затем поверх пленки на стропилах крепят контррейку размером 30*50 мм для обеспечения вентиляционного зазора между мембраной и кровельным покрытием.

Следующим этапом выполняют обрешетку, по которой будет монтироваться кровельное покрытие. Виды обрешетки применяются для каркасных домов различные: сплошные из фанерных листов или ОСП, доски с плотной подгонкой — это случай выбора мягких кровельных материалов, требующих ровной и плотной сплошной основы. Если кровельное покрытие выбрано листовое или штучное, то обрешетку выполняют разреженную, из брусков сечением 50*50 мм, с расчетным шагом в зависимости от вида, габаритов кровельных покрытий и нагрузки от них.

Кровельные покрытия монтируют завершающим этапом, начиная установку рядами всегда по одной стороне крышного ската, снизу от уровня карниза. Листы кровельных покрытий укладывают с нахлестом в одну-две волны в вертикальном положении и с нахлестом не менее 20-25 см в горизонтальном направлении укладки. Точный размер нахлеста зависит от угла наклона крышного ската.

Одни из современных материалов, все более популярные для кровель каркасных домов – это новые виды кровельного профнастила и металлочерепица. Небольшая масса, долговечность и надежность обеспечивают эксплуатацию здания без ремонтов, несложно монтируются и не дают значительных нагрузок на каркас дома. один из самых красивых и востребованных кровельных материалов – гибкая черепица – несмотря на сравнительно высокие цены, также вызывает интерес и имеет некоторые преимущества для устройства кровель каркасных домов.

затяжки, схватки и коньковая балка

Перейти к контенту

  • ГЛАВНАЯ
  • ПРОЕКТЫ ДОМОВ
    • СТИЛИ ПРОЕКТОВ
      • современный стиль
      • стиль кантри
      • американский стиль
      • европейский стиль
      • английский
      • французский шато
      • французский Прованс
      • средиземноморский
      • сказочный стиль
      • стиль шале
      • скандинавский (финский) стиль
      • стиль фахверк
      • стиль Барнхаус
    • КОЛЛЕКЦИИ ПРОЕКТОВ
      • ОДНОЭТАЖНЫЕ
        • одноэтажные с гаражом
      • с мансардой
      • двухэтажные
      • для узкого участка
      • для дачи
      • на две семьи (ДУПЛЕКС)
      • до 100 кв. м
      • 9 на 9 метров
      • 10 на 10 метров
      • с 4-5 спальнями
      • с односкатной крышей
      • с вальмовой крышей
      • с верандой
      • с кабинетом
      • с гаражом
      • с цокольным этажом
      • с бассейном
    • МАТЕРИАЛ СТЕН
      • проекты каркасных домов
      • проекты домов из газобетона
      • проекты кирпичных домов
      • проекты домов из бруса
    • РЕГИОНАЛЬНЫЕ ПРЕДПОЧТЕНИЯ
      • Московский регион
      • Санкт-Петербург
      • Карелия
      • Башкортостан
      • Самара
      • Сибирь
      • Дальний Восток
      • Южные регионы
  • ДИЗАЙН ИНТЕРЬЕРА
  • СТАТЬИ
    • Фундамент
    • Стены
    • Перекрытия
    • Крыша
    • Строительные материалы
    • Участок
    • Инженерное оснащение
    • Правила строительства
    • Инструкции
  • ЛАРРИ ХОН
    • Начало
    • Расчет пиломатериалов
    • Фундамент

Как сделать крышу каркасного дома своими руками

Как сделать крышу каркасного дома шириной 9 метров.

Наконец дошел я в своем каркасном доме и до крыши. На улице стояло 15 декабря и я понял, что крышу один сделать не успеваю, а скоро пойдет снег (а как потом оказалось, и дождь), поэтому я решил позвать на помощь бригаду знакомых строителей. Забегая вперед, скажу, что, к своему восторгу, основной каркас из 42 стропил с пленкой, обрешеткой и контробрешеткой был поставлен всего за 11 часов силой меня и 4 хлопцев (за контактами этих гигантов обращаться в комментарии или на почту). Сами понимаете, с фотографиями процесса туго, так как за 11 часов не было времени даже поесть или присесть. Задача была жесткая — сделать все за один день.

Но мы и не с таким справлялись.

А теперь обо всем по порядку.

Расчеты по моей крыше я делал в тексте о расчете сечения стропил.

Напомню, изначальные данные:
Дом шириной 8,75 метров + обшивка дюймовкой еще 5 сантиметров = 8,8 метров.

Соответственно, пролеты балок перекрытия:

Напомню, что снеговая нагрузка в нашем регионе 240-320 кг на м2, т. е. очень серьезная. По расчетам стропило должно быть сечением минимум 176 мм. Поэтому я взял стропила 190×45 мм с легким запасом (вообще, оно было 200×50 мм, но подсохло).
О вырезах в стропилах я рассказывал в тексте как правильно делать вырезы в стропилах.

В теории все звучало достаточно сложно, но на практике парни напилили и сделали вырезы во всех 40 с лишним стропилах за полтора часа и это при том, что многие были кривыми и их приходилось ровнять по всей длине под один размер.
Сейчас подробно расскажу, как шла работа, чтобы вы могли потом использовать.

1. Определяем центр здания с обоих фронтонов, натягиваем ниточку. Ставим по этим ниточкам доску плашмя 150×50, которая будет служить опорой для подконьковой доски и приколачиваем ее к перемычкам перекрытия, а также к лагам перекрытия с произвольным шагом. На следующих фото она будет видна.

2. Выставляем по краям и центру здания опоры под конек (в нашем случае по расчету под угол кровли 26 градусов они составляли 2,1 метра). По краям здания мы прибили их к обшивке (у меня уже была выпущена обшивка дюймовкой на фронтон), по центру прихватываем опору снизу и делаем для нее укос к перекрытию, чтоб не падала.

3. Подбираем самые ровные доски (в нашем случае хватило двух досок длиной в сумме 12,2 метров, как раз дом длиной 11,25 метров и примерно 45 см с каждой стороны на фронтонный свес).
Выставляем конек.

Качество фото не очень, увы.

4. Сортируем все стропила, делим на 3 кучи: идеальные, нормальные и совсем плохие.
Идеальные берем на первые 2 стропила, которые будут выступать лекалами. Для этого берем первую идеальную доску, делаем вырез под конек и прикладываем к нему, но повыше на 3-4 сантиметра. Теперь снизу другой человек отмечаем место и глубину выреза в стропилине так, чтобы она потом при опускании на 3-4 сантиметра туда села.

5. Теперь 2 лекала получившихся приставляем к коньку и смотрим, есть ли щели. Нет? Отлично, прикладываем их же на другом фронтоне (вдруг дом кривой?). В нашем случае дом был почти идеален +-5 мм, так что все стропила получились одинаковые.

Отдаем лекала вниз, и там за час нам напиливают еще 40 штук таких же (один бы я пилил их целый день). Выбирают на стропила доски нормальные, в конце пришлось брать совсем плохие, но их подрезали по всей длине под один размер (190 мм).

Итог

Красота, не так ли?

6. После того, как все обычные стропила были поставлены, мы перешли к выносным стропилам (консолям), которые также являются основой для торцевой доски.

Сначала мы их ставим на временную доску, прибитую к стене, и крепим к коньку. А уже после этого натягиваем нитки (чтобы не распирать консоль) и набиваем между выносным стропилом и обычными с обшивкой — перемычки.

Ух высоко!

В итоге они выглядят так:

7. Теперь время добавить под конек временные опоры.

По расчет при моем уклоне и снеговой нагрузки — нужна опора под конек сечением минимум 100×100 с шагом 1100 мм (подсчитано на норвежском софте по расчету нагрузок). Многие ставят опоры под конек 150×40(как мои временные на фото) , но это неправильно, так как крепость на прогиб в таком случае считается по наименьшему сечению и равно 40 мм, а 40 мм мою нагрузку не держит. Правда есть вариант сделать укосины с двух сторон между каждой каждой опорой, тогда они будут достаточно крепки.

8. Следующим этапом было натягивание гидроизоляции и набивание контробрешетки.
Заметьте, первый коротыш контробрешетки натягивается на конец стропила без гидроизоляции.

Гидроизоляция не доводится до карниза, чтобы крыша лучше проветривалась.

9. И теперь пришел черед обрешетки с шагом 350 мм под металлочерепицу. Ее хлопцы делали со скоростью ветра. Я только успел с напарником сделать все консольные выносы, а они сделали обрешетку на обоих скатов и подгоняли нас.

Ох и устали же все участники этого мероприятия!

А это результат:

В итоге к 22-00 мы сделали все, что хотели и разъехались по домам. Мне одному осталось доделать карнизы, фронтонные свесы и обрешетку в некоторых местах ну и конечно покрыть крышу металлом.

Таким образом можно сделать каркасную крышу с пролетом 9 метров и несущей стеной посередине.

Если хотите, чтобы эта классная бригада приехала и к вам на стройку, пишите мне (можно в красное окошечко справа экрана)!

Кровельные фермы | Лучший способ каркаса

Фермы крыши — это тщательно спроектированные куски пиломатериалов, соединенные металлическими пластинами, чтобы сформировать полотно, поддерживающее конструкцию крыши.

Преимущества фермы крыши

  • Конструкции могут быть закрыты быстрее при использовании ферм, что позволяет сэкономить время на строительной площадке и, возможно, избежать задержек, связанных с погодными условиями.
  • Наружные стены и многие крыши можно возводить без внутренних несущих перегородок, создавая одно большое открытое жилое пространство.
  • Эта открытость позволяет полностью отделать потолки и стены листами гипсокартона длиной до 1 фута, установленными неразрезанными. Черновой и чистовой пол можно укладывать по всей площади. Исключается обрезка и подгонка перегородок.
  • Способность ферм иметь большие и четкие пролеты обеспечивает полную гибкость в использовании внутреннего пространства в соответствии с более прогрессивным подходом к проектированию зданий. Перегородки под сплошными перемычками можно перемещать без нарушения структурной целостности здания.
  • Сборная конструкция стропильных ферм исключает догадки, обеспечивает более однородный внешний вид крыши и ускоряет процесс строительства.
  • Уменьшены отходы из-за ошибок резки при традиционной конструкции каркасной крыши.
  • Воровство на стройплощадке уменьшается, потому что спроектированные фермы, как правило, не могут быть легко использованы в других проектах.
  • Для установки ферм можно использовать менее дорогие столярные работы, что снижает затраты на рабочую силу.
  • Фермы
  • уменьшают вероятность задержек из-за нехватки материалов, поскольку каркас крыши поставляется в одной упаковке.
  • Фермы, изготовленные из сухого бруса, не коробятся, не перекручиваются, создавая систему каркаса, которую легко правильно разместить и обшить.
  • За счет исключения внутренних несущих стен, фермы также экономят стоимость внутренних фундаментных стен, верхних плит внутренних перегородок и коллекторов.

Элементы, составляющие ферму крыши

  • Опора: Конструктивная опора, обычно балка или стена, которая спроектирована проектировщиком здания для того, чтобы выдерживать нагрузки реакции фермы на фундамент.
  • Нижний пояс: Наклонный или горизонтальный элемент, устанавливающий основание фермы, обычно несущий комбинированные напряжения растяжения и изгиба.
  • Консоль: Часть фермы, выходящая за пределы ее опоры, за исключением свеса.
  • Непрерывная боковая распорка (CLR): Линия непрерывных конструктивных элементов к поясу или перемычке фермы для уменьшения длины элемента фермы без опоры в боковом направлении. CLR должен быть правильно закреплен, чтобы предотвратить одновременную боковую деформацию и / или коробление ряда элементов фермы, к которым он прикреплен, из-за боковых нагрузок на элементы фермы и / или накопления сил изгиба внутри элементов фермы.
  • Каблук: Точка на ферме, где пересекаются верхний и нижний пояса.
  • Общая высота: Расстояние по вертикали между подшипником и самой верхней точкой пика.
  • Свес: Расширение верхнего пояса фермы за пределы опоры подшипника.
  • Длина панели: Расстояние по горизонтали между осевыми линиями двух последовательных точек панели по верхнему или нижнему поясу.
  • Точка панели: Место на ферме, где элементы перемычки и верхние или нижние пояса пересекаются и соединяются металлическими соединительными пластинами.
  • Пик: Точка на ферме в месте пересечения наклонных поясов.
  • Уклон / уклон: Наклон крыши определяется как дюймы подъема над дюймами спуска. Например, 5/12 — это 5 дюймов подъема на 12 дюймов пробега.
  • Размах: Расстояние по горизонтали между внешними краями внешних подшипников.
  • Соединение: Место, в котором два элемента пояса соединяются вместе для образования одного элемента. Это может произойти в точке панели или между точками панели.
  • Верхний пояс: Наклонный или горизонтальный элемент, который устанавливает верхний элемент фермы.
  • Триангуляция: Процесс формирования твердых треугольников с объектами, должным образом скрепленными между собой.
  • Пластина фермы: Пластина фермы изготавливается из стали, защищенной цинком или покрытием из цинк-алюминиевого сплава или их эквивалентом из нержавеющей стали. Они предназначены для поперечной передачи нагрузок в древесине и изготавливаются различных размеров, толщины и толщины.
  • Web: Элементы, которые соединяют верхние и нижние пояса, образуя треугольные узоры, типичные для ферм. Эти элементы обычно несут осевые силы.
  • Клин: Треугольный кусок пиломатериала, одна сторона которого равна стандартной ширине пиломатериала размером 2 дюйма, и вставляется между верхним и нижним поясами, обычно для того, чтобы ферма могла консольно двигаться. Его использование определяется посредством инженерного анализа.

Как установить крышу

Готовые фермы входят в стандартную комплектацию большинства новых строительных проектов в наши дни, и они являются основой для каркаса крыши.Компании, производящие фермы, могут забрать ваш комплект планирует и предложит вам индивидуальные фермы для вашей хижины или дома. Как только на стройплощадке будет сброшена куча ферм, вы все еще может спросить, а как мне сделать крышу и как получить фермы на месте?

Вот наша стопка ферм, которые были доставлены для салона. Они не могли доставить очень близко к кабине потому что это было так грязно. Позже мы зацепили буксирный ремень. до грузовика и перетаскивая груду ферм в кабину около 100 ярдов.

Ключ к тому, как построить крышу, не убивая себя, журавль. Выше показан кран, поднимающий наши фермы. на месте. По человеку на каждой стене, фермы прибивают по одной вовремя. Стоит встать на стены и отметить определите положение каждой фермы на плитах коллектора, прежде чем вы получите подъем. Так возведение крыши будет быстрее и кран не придется так долго там находиться.

Установлены ножничные фермы для сводчатого потолка. передняя половина салона для большого помещения.Задняя половина Хижины над спальнями имели стандартные плоские фермы.

Практически завершено обрамление кровли … поперечины прибиты вдоль путь между фермами для придания им устойчивости.

Подвешивается за край для установки лицевой панели 2×8 доски.

Прибивание поперечин на место.

После установки ферм следующий шаг к При обрамлении кровли необходимо установить лист OSB 5/8 «. Помогло иметь кран поднимает нары из OSB на второй этаж, прежде чем мы установлены фермы.

Обшивка кровли почти завершена и это как обрамляют крышу .

Обрамление основного этажа

Обрамление наружных стен

Обрамление внутренних стен

Обрамление крыши

Обрамление второго этажа (грубые балки / перекрытие)

Таблица размеров гвоздей

Каркас крыши

— что следует знать о крыше с А-образной рамой

Что следует знать о крыше с А-образной рамой

Каркас крыши — А-образная рама — это полувальмовая крыша с комбинацией вальмовой и двускатной крыши.Вальмовая крыша — это простая конструкция крыши с односкатной крышей и форменными стенами. Две секции определяют А-образную раму. Верхняя часть I — это шатровая часть, а нижняя часть — двускатная. Крутые углы сторон начинаются около или на уровне земли фундамента и соединяются наверху.

Конструкция каркаса крыши рекомендуется для церквей, домов и коттеджей. Крыши с А-образной рамой служат стеной и укрытием для конструкции. Стиль кровли отличается от плоской крыши конструкцией, особенностями, свойствами и использованием.Они были построены в 19 веке и постепенно стали популярными в Австралии, первые постройки появились в церквях и коттеджах.

Типы А-образной крыши

Самый распространенный вид кровли — это конструкция крыши Jerkinhead. Крыша Jerkinhead имеет более короткие стороны с очень крутым уклоном. Крыши Jerkinhead более устойчивы, чем другие двускатные крыши. Их дизайн подходит для суровых австралийских условий из-за их способности противостоять ветру.Сочетание двух свойств двускатного и вальмового позволяет кровле Jerkinhead предложить достаточно места. Дома с более высокой скатной крышей Jerkinhead имеют то преимущество, что создают больше места.

Еще одно преимущество этого типа каркаса крыши, крыша A-Frame, заключается в том, что для строительства можно использовать любой кровельный материал. Раньше соломенный кровельный материал был стандартным.

Строительство А-образных крыш

Конструкция кровельного типа усложняется из-за того, что конструкция должна соответствовать нормативам при создании стены и потолка с единой структурой.Им нужна система хорошо скоординированных стропил и стропил для создания стабильного и эстетичного дома. Стены дома с А-образным каркасом возвести относительно легко. Единственное условие для строительства стены — это поддержка крыши.

Крыша принимает разные формы и формы в зависимости от конструктивных особенностей, а также вкуса и предпочтений домовладельца. Бедро — центральная точка, связывающая треугольные лица. На углы конструкций опираются фермы или вальмовые стропила. Края полотна обычно имеют небольшие колонны со стальными или деревянными элементами для поддержки нагрузки на крышу.Для домов с перегородками используются короткие внутренние колонны, поддерживающие наклонные панели.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
