Каркас крыши двухскатной: Стропильная система двухскатной крыши – расчет, монтаж, установка стропил своими руками

шаг стропил, каркас из стропильных ног при устройстве кровли, монтаж двухскатной крыши

Содержание:

Описание металлочерепицы
Недостатки и их устранение
Стропильная система под металлочерепицу — шаг стропил
Преимущество двускатной крыши
Варианты каркаса и стропильных ног
Устройство каркаса для утепленной кровли
Монтаж стропильной системы для холодной крыши

С помощью металлочерепицы уже давно решаются задачи строительства малоэтажных домов. Сочетание стальной выносливости с легкостью и эффектностью дают большое преимущество материалу перед соперниками. Крупногабаритные листы укладываются намного быстрее, а срок службы — продолжительнее, чем другие материалы аналогичного назначения.

Перекрыть крышу и выполнить монтаж стропильной системы под металлочерепицу можно самостоятельно, если знать устройство двускатной крыши, особенности стропильной системы и способы укладки кровельного материала с учетом его характеристик.

Описание металлочерепицы

Недостатки и их устранение

Несмотря на визуальное сходство с керамической черепицей, стандартные недостатки материала остались без изменения. Металл очень быстро нагревается под воздействием солнечных лучей и легко остывает при снижении температуры воздуха. Коэффициент звукоизоляции сравнительно низок, так как металлические поверхности свободно пропускают звуковые волны. Кроме этого металл способен собирать капли конденсата из-за разных теплотехнических свойств с контактирующими элементами каркаса.

Это достаточно весомые недостатки, но проблема их существования легко решается при правильной сборке стропильной системы и кровельного пирога. Если монтаж стропильной системы выполнен по всем правилам с соблюдением технологических предписаний, то укладка кровельного материала пройдет без осложнений.

Чтобы снизить воздействие недостатков металла на конструкцию крышу и предотвратить преждевременный износ кровли, необходимо правильно составить кровельный пирог.

Вся ответственность в этом плане ложится на стропильную систему, на которую возлагаются следующие функции:

• Удержание слоев кровельного пирога, располагающихся сверху стропилин, внизу этих элементов и между ними.
• Создание условий для лучшей вентиляции, препятствие образованию конденсата и создание каналов для вывода влаги.
• Формирование опор, расположенных в одной плоскости, для укладки кровельного материала.

Другими словами, стропильная система является своеобразным скелетом, который необходим для нормального функционирования крыши.

Стропильная система под металлочерепицу — шаг стропил

Металлочерепицу можно увидеть на любых строениях: и жилых, и нежилых. Металлическая «чешуя» хорошо смотрится на беседках, верандах и банях.

По функциональному назначению строения определяется наличие утеплителя, причем от этого во многом зависит строение стропильной системы:

• Каркас утепленной крыши содержит три различных слоя изоляции и обязательный вентиляционный контур.
• Холодная крыша состоит из вентиляционного контура и одного слоя изоляции.

Двускатная крыша под металлочерепицу с утеплителем необходима в том случае, если на чердаке будет обустроено жилое помещение. При расчете такой стропильной системы во внимание принимается размер утеплителя, чтобы он плотно входил в промежутки между стропильными ногами.

Крыша без утеплителя возводится над строениями, пребывание в которых не занимает много времени.

Также каркас крыши под металлочерепицу без утеплителя возводится при утеплении потолочного перекрытия. В качестве примера можно привести крышу над баней или жилым домом, чердак которого не предназначен для эксплуатации. В этом случае укладка утеплителя между потолочными балками будет более эффективной.

Каркас кровли под металлочерепицу может быть изготовлена из металлопроката или пиломатериалов. Первый вариант имеет схожие характеристики с металлическим покрытием, но для частных домов рекомендуется использовать древесину. Этот материал удобнее в работе для частного застройщика, который решил самостоятельно возвести стропильную систему под металлочерепицу. Во-первых, из дерева проще изготовить элементы каркаса и собрать из них единую конструкцию. Во-вторых, деревянные изделия более теплые и соответствуют экологическим требованиям и нормам.

Преимущество двускатной крыши

Самый простой вариант стропильной системы под металлочерепицу — двухскатная конструкция. Благодаря сходству форм скатов и листов кровельного материала создаются идеальные условия для монтажа. Вальмовая конструкция или любая сложная крыша в этом плане требуют больших затрат сил и времени. Кроме того сложные конструкции требуют повышенного расхода кровельного материала из-за сложности кроя.

В инструкции производителя по укладке металлочерепицы указываются оптимальные параметры крыши. В частности речь идет о наклоне скатов, который должен составлять 12-15 градусов. Меньшее значение угла наклона требует усиленной гидроизоляции, на более крутых скатах необходимо увеличение крепежных элементов. Обе ситуации приводят к увеличению бюджета на строительство крыши.

Количество укладываемых рядов металлочерепицы напрямую зависит от размеров листа и перекрываемой площади. В большинстве случаев материал монтируют в один ряд, чтобы в поперечные швы не протекала вода.

Укладывают металлочерепицу на обрешетку, прикрепленную к стропильной системе. Двухскатная крыша имеет только вертикальные и горизонтальные линии, поэтому укладка листов с аналогичными кромками выполняется без особых трудностей. Правильно построенная стропильная система позволяет выполнить установку обрешетки и укладку кровельного материала быстро и без проблем.

Варианты каркаса и стропильных ног

Схема устройства стропильной системы определяется количеством слоев кровельного пирога. Следовательно, для более сложного утепленного варианта требуются элементы, без которых вполне обходится холодная кровля.

Для стропильной системы двухскатной крыши из металлочерепицы необходимо установить ряд из нескольких пар стропилин, конструкция которых определяется особенностями основного строения.

Для изготовления стропильного каркаса двускатной крыши применяются следующие способы:

• По наслонной технологии. В этом случае для стропильных ног необходимо обеспечить прочные опоры в верхней и в нижней части. Ее использование допускается только при наличии внутренней несущей стены или мощных колонн, заменяющих ее. Наслонная стропильная система может устанавливаться только в тех случаях, когда стойки под коньковым прогоном установлены на достаточно прочных потолочных балках или железобетонных плитах.
• По висячей технологии. Стропилины такой системы требуют обязательной опоры для нижней пятки. Верхние пятки попарно упираются друг на друга. Висячая стропильная система устанавливается при отсутствии внутренней несущей перегородки.

По рекомендациям производителей металлической черепицы оптимальный шаг стропильной системы под металлочерепицу должен составлять 0,6-0,9 метра.

Устройство каркаса для утепленной кровли

Наличие утеплителя в составе кровельного пирога требует правильно выбрать шаг стропил под металлочерепицу, и устроить стропильную конструкцию так, чтобы теплоизоляционный слой не потерял свои качества. Это может произойти в результате намокания утеплителя, так как вода служит хорошим проводником тепловых волн.

Намокание теплоизоляционного материала происходит в следующих случаях:

• Бытовые испарения, поднимающиеся вверх, проникают в теплоизоляцию с внутренней стороны.
• Разница температур на улице и на чердаке способствует образованию конденсата.
• Несоблюдение технологии монтажа кровли приводит к образованию протечек, которые наблюдаются при снеготаянии и обильных осадках.

Чтобы предотвратить появление неприятных ситуаций, нужно правильно уложить кровельный пирог, распределить его по кровле и надежно зафиксировать на стропилинах. Помимо этого стропильная система под металлочерепицу должна формировать вентиляционные каналы, которые позволяют потоку воздуха омывать теплоизоляционный слой и внутренний слой металлочерепицы.

Установка обрешетки и контробрешетки позволяет создать каналы, которые способствуют регулярному проветриванию и выведению конденсата из-под кровельного пространства. Это продлевает эксплуатационный срок и кровли, и стропильной системы.

В разрезе утепленная кровля со стороны отделанного помещения выглядит следующим образом:

• Материал, используемый для отделочных работ внутри чердачного помещения.
• Внутренняя обрешетка, на которую крепится слой пароизоляции.
• Непосредственно пароизоляционный слой, являющийся препятствием на пути бытовых испарений.
• Стропильные ноги, в промежутках которого располагают плиты теплоизоляционного материала. Причем для образования вентиляционного зазора нужно, чтобы теплоизоляция была немного тоньше ширины стропилины. Если утеплитель ложится на одном уровне со стропилинами, то следует прибить дополнительную обрешетку для создания необходимого зазора.
• Гидроизоляционный слой укладывается непосредственно на стропилины или на контробрешетку, если была необходимость в ее установке. Дело в том, что гидроизоляции в виде полиэтиленовой пленки нельзя контактировать с утеплителем, в целях предотвращения образования влаги. В случае использования диффузной мембраны контробрешетка не нужна, так как этот гидроизоляционный материал пропускает влагу наружу, но не впускает ее обратно.
• Наружная обрешетка, необходимый элемент для фиксации гидроизоляционного материала, создания вентиляционного канала и укладки металлической черепицы. Читайте также: «Какие размеры обрешетки под металлочерепицу нужно использовать – рекомендации по устройству».
• Непосредственно кровельный материал — металлочерепица.

Не рекомендуется использовать рулонные материалы на битумной основе в качестве гидроизоляционного слоя. Нагревание такого материала и кровли сопровождается выделением веществ, благодаря которым происходит взаимное разрушение обоих материалов.

Исходя из выше сказанного, напрашивается вывод, устройство двухскатной крыши из металлочерепицы с утеплителем предполагает использование трехслойного пирога и двух вентиляционных контуров при использовании классического варианта гидроизоляции. Входящая в состав кровельного пирога диффузная мембрана позволяет укладывать три слоя изоляции и один вентиляционный канал. Основой для крепления всех слоев служит стропильная система, на которую возлагается функция удержания кровельного материала и снеговой нагрузки.

В большинстве случаев стропилины под металлическую черепицу делают из досок сечением 5*10 см или 5*15 см при соблюдении стандартного шага стропильных ног при устройстве кровли. Читайте также: «Как сделать каркас крыши своими руками – технология и устройство».

Монтаж стропильной системы для холодной крыши

Холодная крыша подразумевает отсутствие утеплителя, следовательно, отпадает потребность в использовании материалов для его защиты. Но нельзя пренебрегать гидроизоляцией, она защитит от протечек деревянную стропильную систему. Кроме того вентиляция между гидроизоляционным слоем и металлочерепицей должна быть в любом случае.

В разрезе холодный кровельный пирог имеет следующий состав:

• Стропилины.
• Гидроизоляция.
• Обрешетка.
• Кровельный материал.

Независимо от наличия утеплителя укладка обрешетки ведется особым образом. Расстояние между элементами определяется промежутком между поперечными ступеньками металлочерепицы.

Первый элемент обрешетки должен иметь немного больший размер, чем рядовые решетины.

Приведенные примеры холодной и утепленной кровли являются общей рекомендацией. На практике каждый индивидуальный случай требует определенных расчетов с конкретными данными.

конструкция, устройство, каркас и схема двухскатной крыши

г. Москва, Электролитный пр-зд, 5 Б строение 3.
Телефон: +7 (901) 522-39-48

Крыша, которая имеет два ската, относится к наиболее распространенному варианту покрытия домов. Двускатная крыша, конструкция которой является «стандартной» в вопросе будущего оформления кровли, не отличается какой-либо замысловатостью. Скорость ее возведения отстает только от устройства односкатной кровли. Все эти моменты объясняют особую популярность этого вида покрытия домов. В этой статье мы коснемся вопроса устройства двускатной кровли, особенностей ее стропильной системы и технологии монтажных работ.

Стропильную систему двускатной крыши можно смонтировать собственными силами, поскольку она не отличается особой сложностью. Поэтому для ее устройства достаточно желания и наличия необходимых материалов и инструментов.

Дом с двухскатной крышей

Если говорить о конструкции такой крыши, то она мало чем отличается от конструкции других скатных крыш. Она обладает теми же стропильными элементами, имеет те же слои кровельного пирога  в виде утеплителя, пароизоляции и гидроизоляции. Ее покрывают традиционными материалами для финишного покрытия – металлочерепицей, шифером и т.д.  Большое внимание при устройстве кровли уделяется узлам крыши – устройству  конька, узлам прохода дымоходных труб и вентиляционных шахт сквозь кровельное покрытие и т.п. Каким образом будут сделаны узлы, зависит от особенностей конкретной крыши.

Немного о двускатных крышах

По своему виду и конструкции двускатная крыша может быть, как с ровными, так и с ломаными скатами. Первые по внешнему виду довольно привычны и отличаются простотой в монтаже и обслуживании. Ломаную крышу «стандартной» уже не назовешь, поскольку форма ее скатов отличается неординарностью и сложностью.

В любом случае, в такой крыше два ската расположены по отношению друг к другу под углом или наклоном. Иногда такую крышу называют щипцовой. Вид крыши представляет собой треугольник, замкнутый сверху коньком. Этот простой и удобный вариант крыши пользуется популярностью уже не одно столетие, особенно в частном строительстве.

Наиболее экономичной в плане расхода материалов является двускатная крыша, имеющая угол наклона 35-40 градусов. Благодаря ему обеспечивается равномерное распределение нагрузок, но он не позволяет сделать на чердаке дополнительное жилое помещение. Такое положение можно исправить, если обустроить ломаную конструкцию крыши, когда верхняя часть будет пологой, а нижняя будет иметь резкий уклон.

Такая схема двускатной крыши позволяет иметь просторное чердачное помещение под ломаной крышей, которое можно использовать под мансардное жилье, предварительно утепленное и изолированное от влаги. Конечно, стропильная система, присущая двускатной ломаной крыше будет иметь свои отличия по сравнению с простым вариантом такой кровли.

По своему виду двускатная кровля может быть:

• двускатной ломаной;
• симметричной двускатной;
• несимметричной двускатной.

К наиболее стандартному относится первый тип кровли, в основу которого положен равнобедренный треугольник. Второй применяют, когда хотят использовать чердачное помещение под мансарду. В этом случае чердачное пространство большего объема дает возможность реализовать такое желание.  В третьем случае, расположение конька в конструкции крыши находится не по центру, а имеет некоторое смещение. Кровля такого вида отличается оригинальностью и необычным внешним видом, но уменьшает полезную площадь чердачного помещения.

Полувальмовая крыша

Кроме вышеописанных вариантов двускатной кровли можно использовать и другие, более нестандартные и редкие. Например, у разноуровневой двускатной крыши  скаты не соединяются у конька, а имеют окончания на разной высоте. Эта необычная ломаная структура смотрится со стороны очень красиво, но при ее устройстве необходим достаточно большой опыт ведения монтажно-кровельных работ. То же относится и к  полувальмовой двускатной крыше, которая напоминает с первого взгляда обычную щипцовую крышу, но имеет скошенные элементы по краям конька.

В устройстве конструкций подобного типа большое значение имеет уклон крыши. В регионах, имеющих сухой и умеренный климат  с небольшим количеством осадков применяют двускатные крыши с небольшим уклоном. Там, где местность отличается влажностью, и постоянно идут дожди, было бы практичнее иметь уклон повыше, в пределах 60 градусов. Он позволит влаге быстро стекать вниз и не задерживаться на поверхности кровли.

Возьмите во внимание тот факт, что, чем больше угол наклона кровли, тем больше крыша должна сопротивляться ветру. Поэтому, рассчитывая двускатную крышу, необходимо обеспечить ее максимальную выносливость с учетом негативного воздействия ветровых нагрузок.

Уклон кровли определяет и выбор материала для финишного покрытия. Например, черепицу используют на крышах, имеющих большой угол наклона ската.

Стропильная конструкция  двускатной крыши и ее виды

Поскольку конструкция двускатной крыши должна отличаться не только прочностью, но и быть одновременно легкой, то особого внимания заслуживает один из наиболее сложных элементов кровли – ее стропильная система. Она должна не только выдерживать самые разные нагрузки, включая давление ветра, снежного покрова и веса человека, но и самой не оказывать слишком сильного давления, которое передается на фундамент дома.

Стропильная система двускатной крыши функционирует так, что она равномерно передает общую нагрузку, которую воспринимает кровля, на расположенные по периметру стены здания. Нижние концы стропил упираются на мауэрлат, который представляет опорную конструкцию, сооруженную из брусьев. В дальнейшем они фиксируются с помощью крепежей в виде планок или скобок из металла. От угла наклона стропильных ног будет зависеть угол наклона скатов кровли.

Стропильная конструкция может включать в себя наслонные и висячие стропила. Висячие получили свое название  из-за способа закрепления. Опорой краев стропильных ног является конек крыши и стены дома. Наслонным дал название их способ установки. Их применяют там, где имеется средняя несущая стена (может быть промежуточная опора). Своими концами наслонные стропила делают упор на наружные несущие стены, а средней частью – на опоры. Конструкция висячих стропил успешно работает одновременно на изгиб и на сжатие. Распирающее усилие, которое образовывают стропильные ноги,  снижается за счет стяжки, соединяющей стропила. В наслонных же стропилах балки работают исключительно на изгиб, причем затратные усилия оказываются меньшими по сравнению с  конструкциями любых других видов кровли.

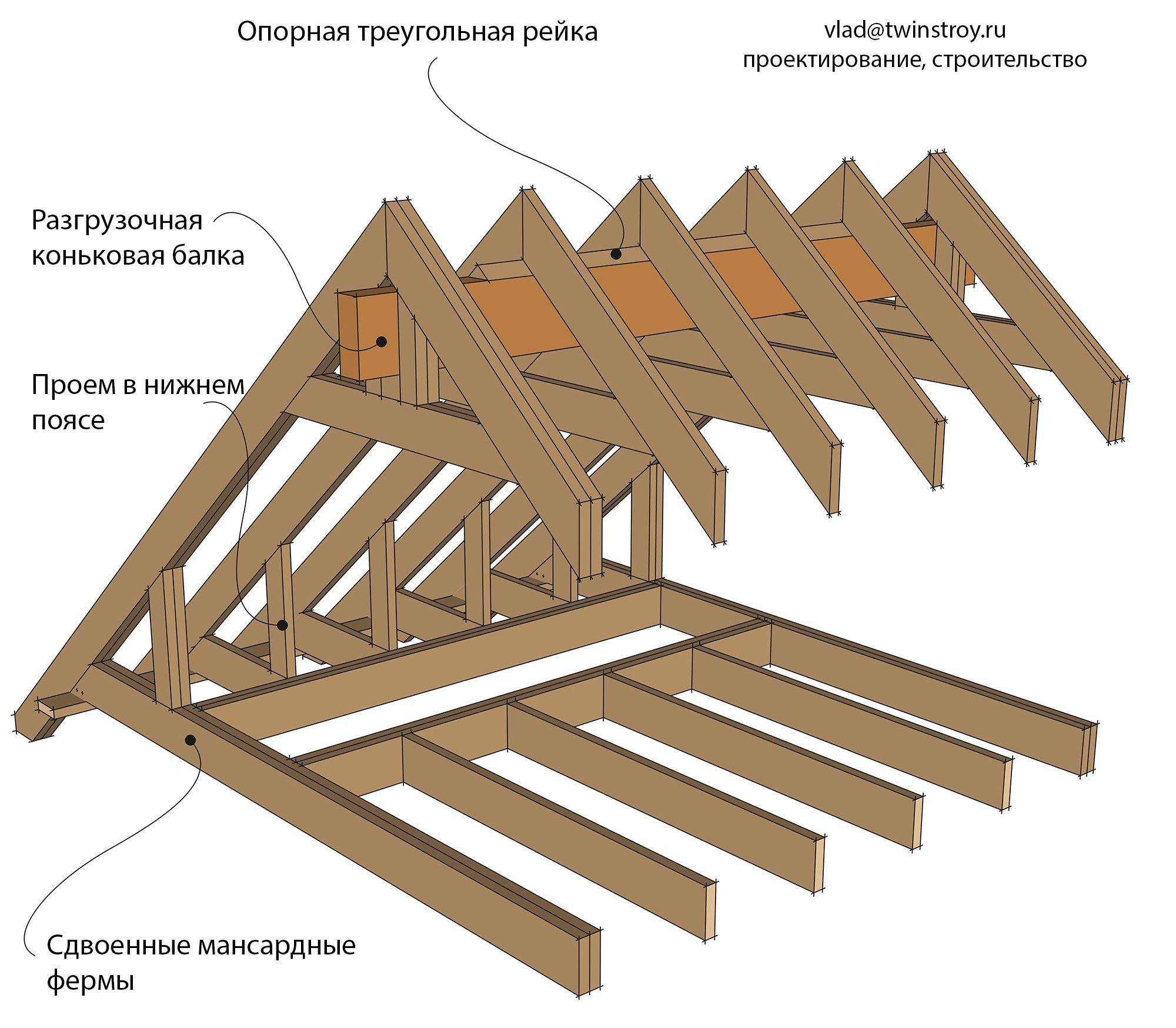

Стропильная конструкция двускатной крыши

Следует отметить, что самым лучшим вариантом устройства стропильной системы двускатной крыши  будет конструкция, когда происходит чередование висячих и наслонных стропил. Бывают ситуации, когда установить стропила какого-то одного вида не представляется возможным. Комбинируя подобным образом элементы стропильной системы можно уменьшить расход материалов и одновременно усилить кровельную конструкцию.

К наиболее сложному технологическому моменту, без которого не обойтись при возведении кровли, относится подъем материалов на высоту. Благодаря современным технологиям в настоящее время можно почти полностью осуществить сборку стропильной системы на  земле, а  уже после этого произвести ее подъем на высоту крыши.

Производим расчет двускатной крыши

Устройство двухскатной крыши по самому простому и стандартному варианту предполагает, что в основе конструкции лежит равнобедренный треугольник. Поэтому сделать необходимые вычисления можно, имея только начальные знания школьной программы.

Теорема о равнобедренном треугольнике гласит, что с помощью высоты треугольника его можно разделить на два равных прямоугольных треугольника. Поэтому необходимо знать величину ширины крыши и ее высоту до конька. В дальнейшем нет ничего сложного в вычислении площади кровельной поверхности и в определении нужного для работы количества материалов.

Делая расчет материалов, необходимо учитывать припуски на карнизы и тот факт, что материалы в некоторых местах укладываются внахлест.

Устройство двускатной крыши своими руками

Итак, переходим к практической стороне вопроса устройства двускатной кровли. В первую очередь производят укладку балок перекрытия. Материалы, которые будут использоваться в этом назначении,  могут отличаться в зависимости от дальнейшего назначения чердачного пространства. Если там будут находиться хозяйственные помещения, то можно пользоваться обычными досками, для мансардного жилья нужно будет воспользоваться более толстыми брусьями, опирающимися на несущую стену.

По периметру здания устанавливают мауэрлат, который фиксируется анкерами. В дальнейшем в нем делают специальные гнезда под брусья-подпорки.

Затем приступают к работе по устройству ферм. В некоторых случаях их можно изготовить заранее на земле и  просто поднять на крышу. В другом случае, их делают непосредственно на месте их расположения.

Фронтоны делают до того времени, как будут установлены стропила. Этот элемент крыши изготавливают, как и стропила, из деревянных досок, которые имеют сечение 50х150 мм.

Стропила крыши

Стропильные ноги располагают так, чтобы их верх делал упор на конек, а нижний конец – в мауэрлат. В случае, когда такое расположение сделать невозможно, пользуются дополнительными элементами, называемыми подпятками. Таким образом, крепление ноги  с упором в балку перекрытия будет более прочным и надежным.

Стропильная система в своей верхней части имеет особенное соединение, называемое «замком». Для достижения максимальной прочности пользуются ригелями и бабками.

В качестве элементов для крепежа пользуются гвоздями, проволокой и шурупами.

Когда создается каркас двускатной кровли, можно воспользоваться небольшими хитростями:

• контроль над положением стропил можно производить, пользуясь строительным отвесом;
• установку ферм начинают с тех, что расположены на противоположной стороне и между ними производят натяжение шнура-ориентира;
• чтобы каркас получился более  жестким, в некоторых случаях пользуются подкосами, упирающимися в стойку и в середину ноги, после чего производится их фиксация гвоздями;
• будет более удобно, если стропила подготовить заранее. В этом случае сохранится их одинаковый размер и симметричность. Правда, небольшая погрешность позволит каждому отдельному элементу на месте его установки получить окончательное и более точное регулирование.

После окончания этих работ приступают к изоляционным работам и укладке финишного покрытия.

Работы по утеплению и гидроизоляции двускатной кровли

Более надежная гидроизоляция получается с использованием специальной пленки, варианты которой имеют двухконтактную вентиляцию или диффузионные мембраны.

Поскольку поступление влажного и теплого воздуха на чердак происходит, как сверху, так и снизу, то утеплитель следует предохранять от влаги также с двух сторон. С этой целью применяется пароизоляция, которая не дает возможности жидкости накапливаться в гигроскопичном слое утеплителя.

В качестве утеплителя можно пользоваться как насыпными, так и рулонными материалами. Наибольшей популярностью у производителей работ пользуется минеральная вата.

При работе с минеральной ватой в обязательном порядке нужно пользоваться защитной маской и строительными перчатками. Выделяемая ею пыль может причинить вред слизистым поверхностям дыхательных путей, а кожа на руках может быть повреждена занозами.

Устройство финишного покрытия

На следующем этапе строительства двускатной крыши производится укладка материала финишного покрытия кровли. С этой целью под него сооружают обрешетку, которая располагается перпендикулярно стропильным брусьям. Обрешетка предназначена для  более равномерного  распределения нагрузки на всю конструкцию кровли.

Шаг, с которым будет монтироваться обрешетка, будет зависеть от материала, выбранного для покрытия кровли. Например, для шифера он будет совсем другим, чем для мягкой черепицы и т.д.

Покрытие двускатной крыши

Схема двухскатной крыши позволяет при ее устройстве пользоваться различными вариантами финишного покрытия, все будет зависеть от ее конструктивных особенностей и пожеланий владельца дома.

Среди возможных вариантов хорошим качеством и надежностью отличается металлическая кровля. Среди ее листовых текстурных разновидностей есть материал по виду напоминающий черепицу, но существует и черепица, изготовленная из металла. Если в качестве такого покрытия пользуются медью, то срок службы крыши может составить несколько сотен лет. Правда, стоимость такого финишного покрытия является довольно внушительной.

К экстравагантному и неординарному способу относится покрытие крыши с применением дерева. Если это согласуется с общим архитектурным стилем постройки, можно покрыть крышу деревянным гонтом или шинделем. Двускатная крыша такого дома, выполненная из древесины, будет всегда объектом пристального внимания.

Для крыш с небольшим уклоном можно использовать бюджетный и практичный вариант устройства финишного покрытия крыши с помощью мягкого или наливного материала.

И, конечно, к наиболее элегантному и престижному варианту относится покрытие в виде натуральной черепицы. Изысканность ее внешнего вида дополняется продолжительным сроком службы и соответствующей стоимостью.

Использование двускатной крыши в частном строительстве является довольно популярным, поскольку, даже не имея профессиональных знаний, можно легко справиться с ее устройством.

Монтировать двускатную крышу начинают с укладки мауэрлата и устройства фронтонов. Вслед за этим производят установку несложной стропильной системы, после чего на ней устраивают кровельный пирог, применяя выбранные для финишного покрытия отделочные материалы.

При правильном выполнении всех поэтапных работ, можно будет радоваться полученному результату и затраченным усилиям. Крышу можно использовать в качестве холодного чердака или жилой мансарды. Также привлекательно и органично она будет выглядеть не только на жилых домах, но и банях, теплицах и т.п.

14 словарных терминов, которые каждый подрядчик должен знать о остроконечных крышах

Время для небольшого урока лексики! Ниже приведены ключевые термины, которые должен знать каждый подрядчик и домовладелец, занимающийся строительством, если он строит остроконечную соборную крышу. Мы включили некоторый отраслевой жаргон, но идея универсальна: знайте, что вы делаете, или наймите того, кто это делает.

1. Стены
   • Стены обычно могут быть обрамлены стойками 2 х 4 фута или 2 фута х 6 футов, хотя последние более распространены в соответствии с современными нормами. Шпильки размером 2 х 4 фута по-прежнему допустимы, но для соответствия строительным нормам и правилам 9 необходимо использовать гораздо более затратный тип изоляции — изоляцию из напыляемой пены с закрытыми порами — в отличие от традиционной рулонной изоляции из стекловолокна.0018
   • Еще один способ обрамления стен, особенно для строительства экранного крыльца, — это система стоек и балок. При этом используются стойки 4 x 4 фута или 6 футов x 6 футов, которые крепятся к настилу, и несущая балка над ней, которая обычно представляет собой двойную 2 x 10 футов или тройную деталь 2 x 8 футов
   .
2. Балка балка
   • Балочная балка — это большая, очень прочная балка, перекрывающая всю комнату. Это необходимо, когда к дому примыкает пристройка, а со стороны дома нет стены
3. Ламинированный брус  (LVL)
   • Изделие из инженерной древесины, в котором используется несколько слоев тонкой древесины, соединенных клеем. Обычно он используется для перемычек, балок, бортов и материалов для формирования кромок. LVL предлагает несколько преимуществ по сравнению с обычными фрезерованными пиломатериалами:
     • Изготовлено на заводе по контролируемым спецификациям
     • Прочнее, прямее и однороднее
     • Гораздо реже, чем обычная древесина, деформируется, скручивается, изгибается или усаживается из-за характеристик композита
4. Каркас портала
   • Обрамление портала используется при наличии больших проемов, например, в солнечной комнате. При портальном обрамлении брус ЛВЛ возводится по периметру помещения и соединяется с колоннами метизами.
5. Заголовки
   • Перемычки представляют собой небольшие балки, обычно двойные или тройные, два на шесть, которые проходят над оконными блоками и дверями. Коллекторы переносят нагрузку крыши на окна и двери, чтобы избежать проблем при использовании в ситуациях, не связанных с портальным обрамлением\
   • Вид на солнечную комнату с остроконечной крышей в Фэрфаксе, Вирджиния, близится к завершению

6. Стойки конька
   • Коньковые стойки — это стойки, которые проходят от верха стены до конька. Конек располагается непосредственно поверх стоек конька и соединяется с помощью фурнитуры
   .
7. Коньковая балка
   • Коньковая балка – это балка на вершине двускатной крыши. При обрамлении открытого потолка собора коньковая балка должна быть достаточно прочной; во многих примерах будут использоваться 11 7/8’’ LVL или 14’’ LVL

8. Стропила
   • Стропила — «балки крыши»
   • Обычно расположенные на расстоянии 24 дюйма от центра, они простираются от вершин стены до пика конька, образуя каркасную конструкцию крыши. Стропила соединяются с коньковой балкой с помощью Simpson Utility Hanger (фурнитура) и со стеной с помощью Simpson Hurricane Tie (фурнитура). Стропильная обвязка (метиз) устанавливается поверх стропил
9. Универсальная вешалка
   • 90-градусный стержень длиной около 6 дюймов, который используется для соединения двух деревянных брусков, перпендикулярных друг другу. В целях каркаса крыши вспомогательная подвеска соединяет стропила с коньком
   .
10. Галстук «Ураган»
    • Крепеж, используемый для крепления стропил к стенам
    • Кусок металла, в который забивают ураганную стяжку




11. Стропильные ремни
    • Металлические детали размером 2’’ x 24’’, устанавливаемые поверх стропил. Они охватывают коньковую балку так, чтобы 12 дюймов лямок находились сверху каждой стропила с обеих сторон конька. Их используют для возведения открытого потолка собора без завязок воротника.
      • Натяжные стяжки представляют собой деревянные бруски, устанавливаемые под коньком между двумя стропилами. Устанавливаются в нижней трети стропильного подъема

12. Обшивка
    • Фанерная обшивка обычно поставляется в виде листов размером 4 x 8 дюймов, но чаще всего для каркаса крыши используется OSB толщиной 5/8 дюйма. Устанавливается поверх стропил
13. Водосточная доска
    • Кусок каркасного материала размером 2 х 6 футов, который устанавливается на концах хвостов стропил для создания выступа над стенами. Крепится к концу стропил, чтобы можно было установить обвязку и желоб
14. Грабли
    • Свес, устанавливаемый на фронтоне фронтона. Вы хотите, чтобы свес, создаваемый стропильными хвостами
    , соответствовал
    • Фанерная обшивка покрывает скат и стропила, образуя бесшовную крышу.

3 Наиболее популярные конструкции крыш — эластичная кровля

Автор Roy Kuraoka

Хотя стиль кровли, безусловно, не будет первым, что вы выберете при проектировании своего дома, нельзя отрицать, что стиль, цвет и общий дизайн вашей крыши чрезвычайно важны. к внешнему виду вашего дома. Крыши бывают самых разных типов и стилей, и выбранная вами крыша может кардинально изменить привлекательность вашего дома; это может даже сделать его похожим на другой дом. Когда дело доходит до дизайна вашей крыши, вам нужно рассмотреть все варианты и знать, что лучше для вас. Еще не знаете, какие у вас есть варианты? Взгляните на три самых популярных дизайна крыш, с которыми мы работаем на регулярной основе:

ДВУСТОРОННЯЯ КРЫША

Крыша двускатная; Это самый распространенный тип крыши, особенно в Южной Калифорнии. Кроме того, его проще всего построить. Двускатная крыша — это простая конструкция, созданная путем соединения двух линий крыши под тупым углом (представьте себе широкую перевернутую букву V). Для домов неквадратной или прямоугольной формы (например, «Г-образные» дома) могут сходиться две или более двускатных крыш. У двускатной крыши есть много преимуществ; а именно, вода легко стекает и есть много вентиляции. Этот дизайн может быть применен к любому типу или стилю дома.

А-ОБРАЗНАЯ КРЫША

Этот стиль очень похож на двускатную крышу. Это в основном то же самое, за исключением того, что две линии крыши соединяются под меньшим углом, создавая более четкую перевернутую форму «V» (или «А» — отсюда и название дизайна). Разница между А-образной крышей и двускатной крышей заключается в том, что с А-образной крышей крыша также создает стены дома. Первоначально использовавшийся исключительно в дизайне коттеджей, А-образный каркас в настоящее время является популярным выбором кровли для домов всех типов.
