Каркас из бревен: Как сделать каркас сарая из бревен?

Каркас из бревна по технологии Post & Beam. Фото.

Содержание

• Как придать индивидуальность
• Сборка дома по технологии Post & Beam
• Эволюция рубки
• Процесс строительства
• Плюсы и минусы технологии Post & Beam

В современной практике строительства широко используются разнообразные технологии возведения каркасных конструкций. Сегодня мы расскажем об одной из наиболее оригинальных.

Традиционная русская рубка

Рубка «в забир» («в столб», «в стойку», «в заплот») — каркас строения собирается из вертикальных столбов с выбранными вдоль них пазами. В последние горизонтально вставляются брёвна, на концах которых нарезаны шипы соответствующей геометрии. В нижней части каждого горизонтального бревна делается продольная выемка, заполняемая уплотнителем (мох, пакля и т.

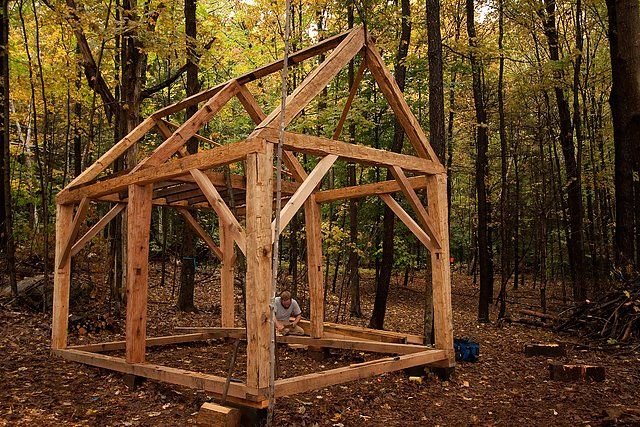

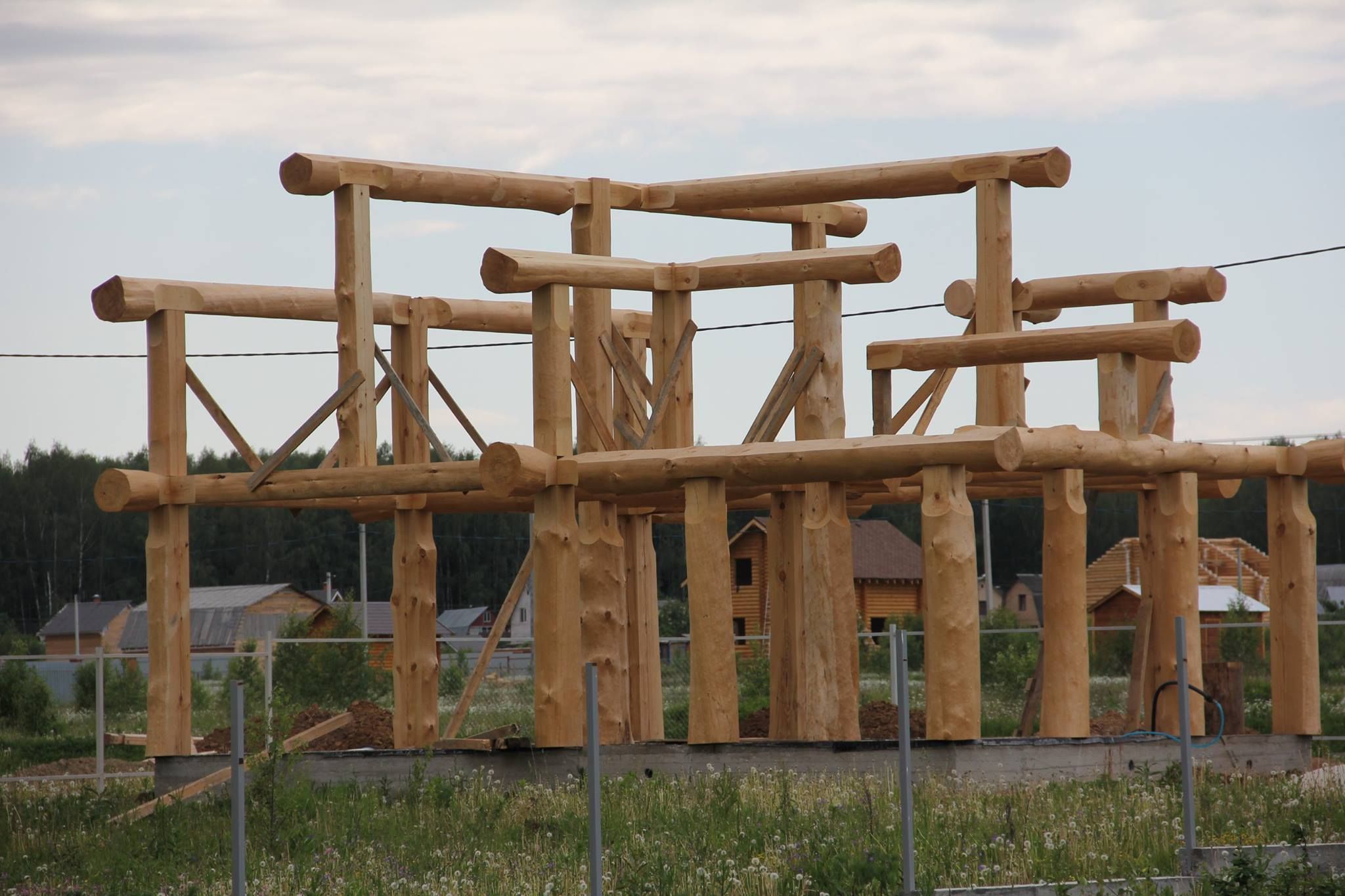

Канадская рубка Post & Beam

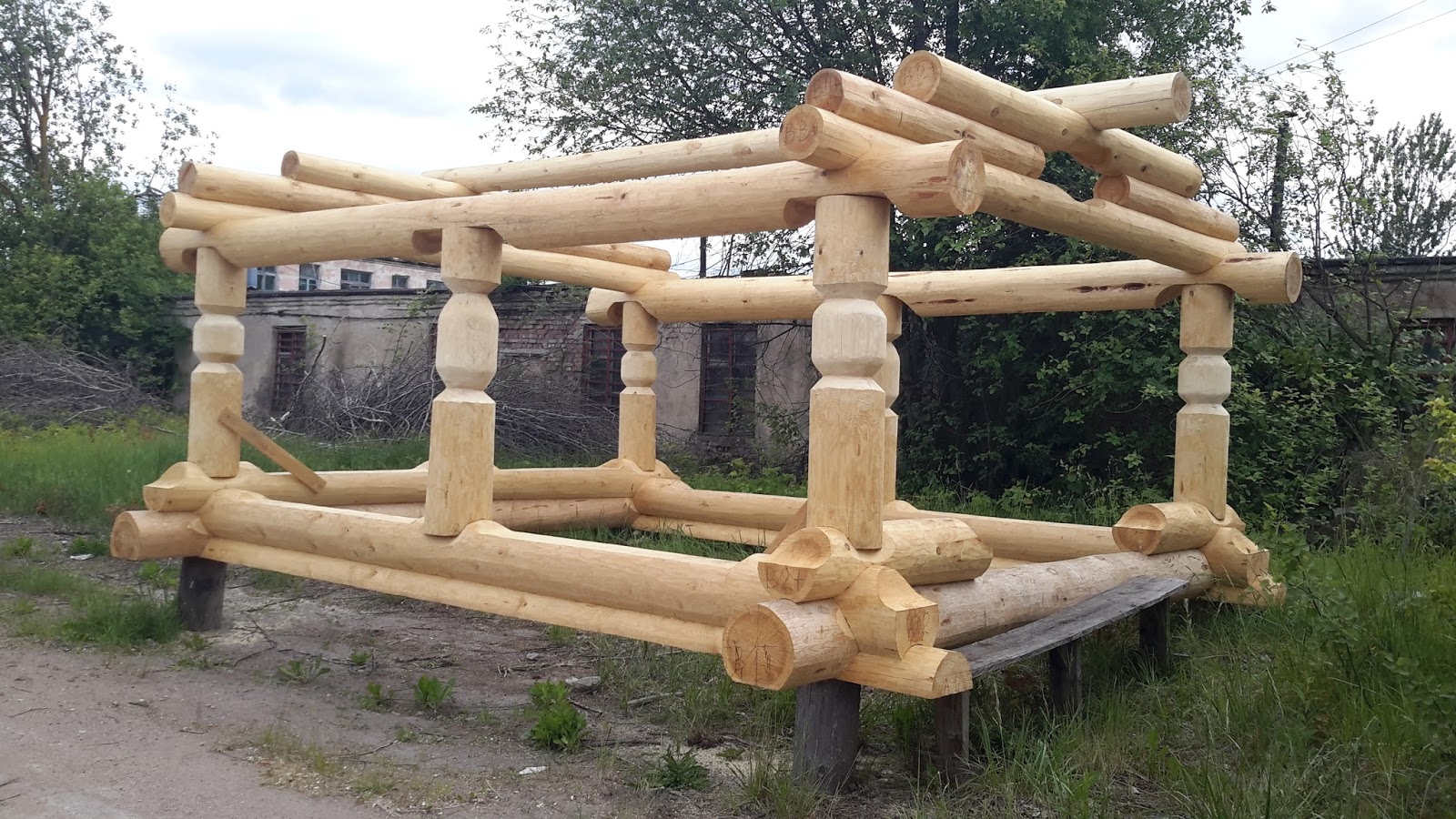

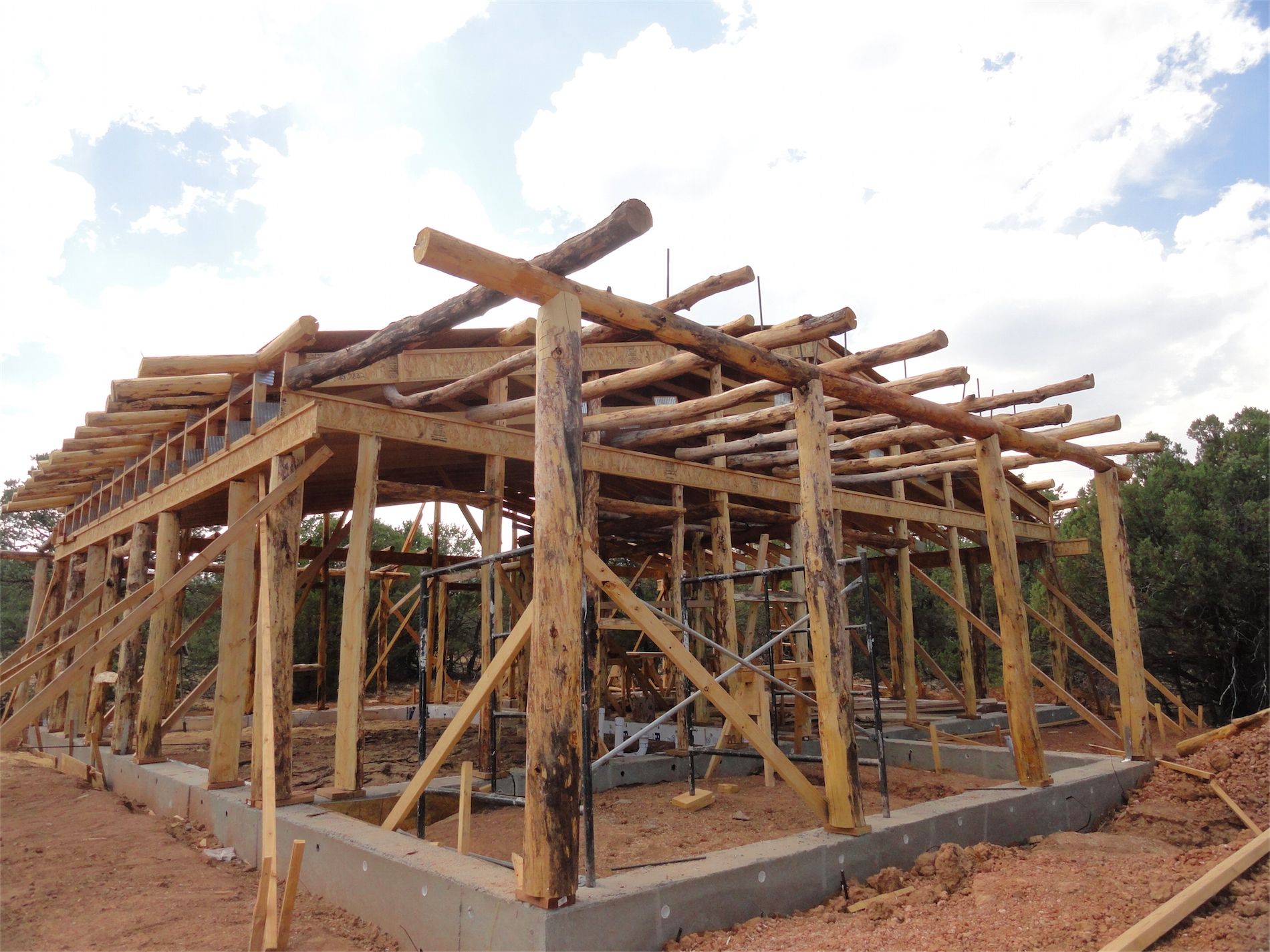

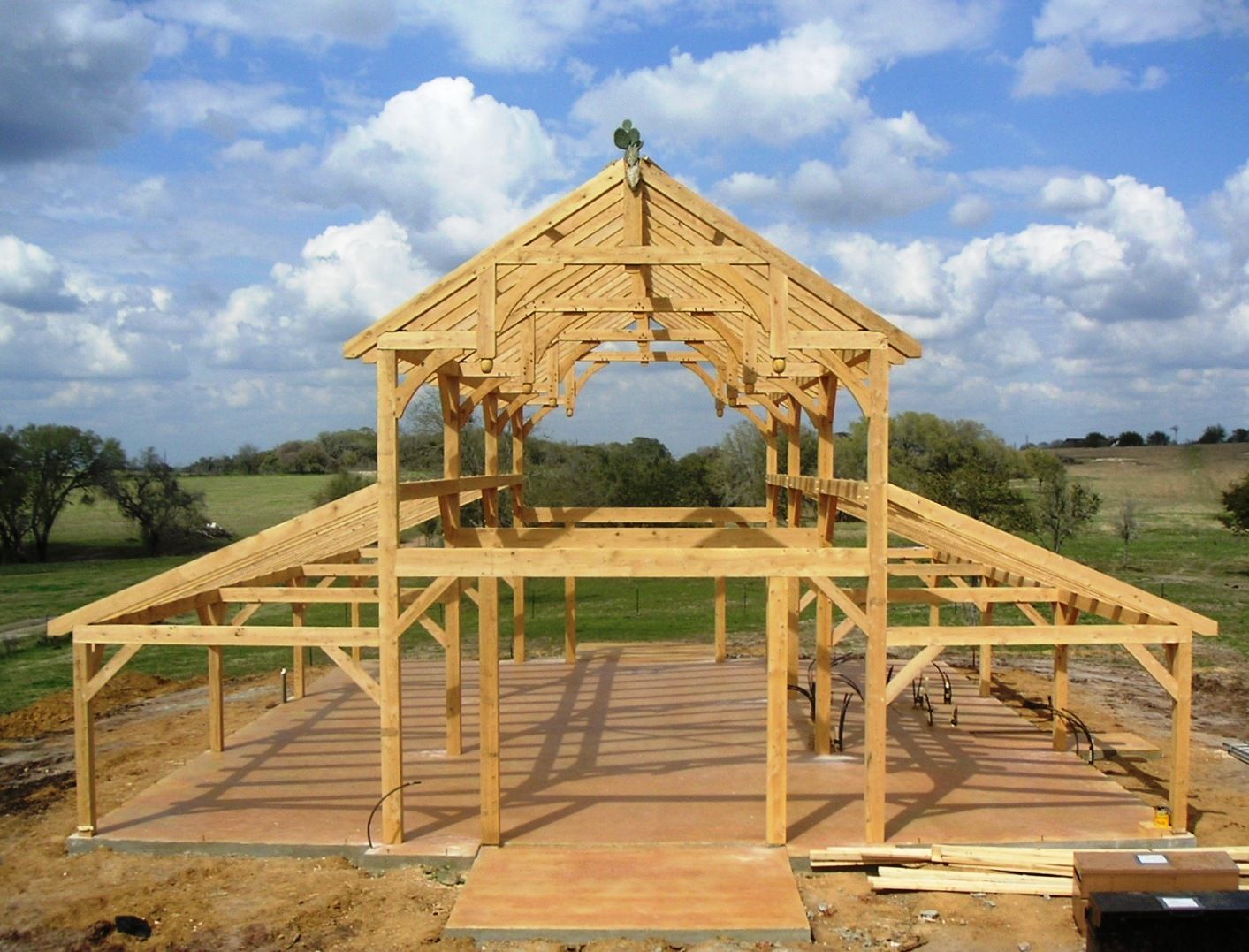

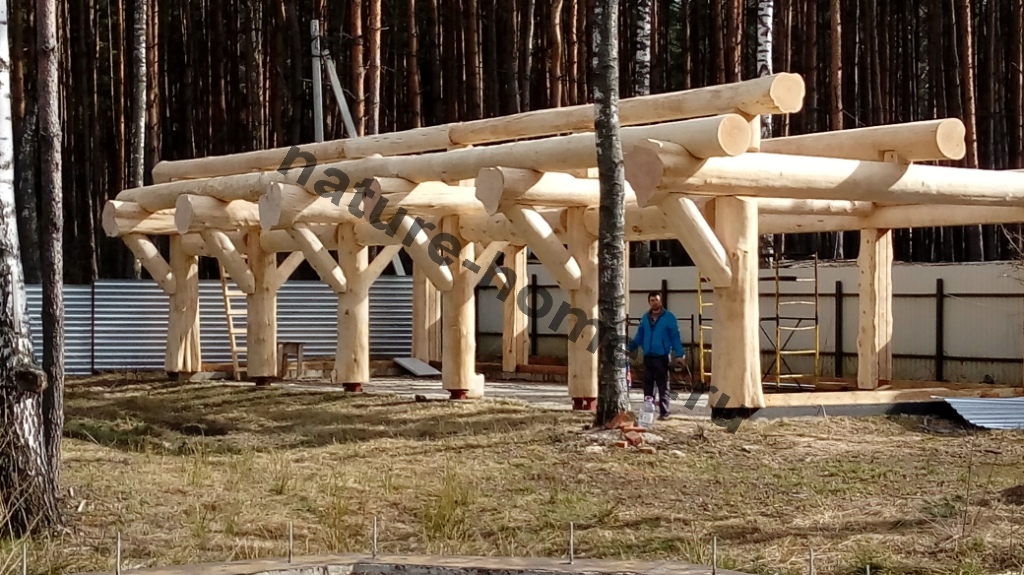

Отличительная черта домов, построенных по технологии Post & Beam, — это каркас, состоящий из вертикальных брёвен-столбов, связанных между собой горизонтальными балками обвязки, для которых применяется как брус, так и бревно. Стеновой остов связан со слеговой конструкцией крыши. Заполнение проёмов между столбами производится разнообразными материалами — от дерева (бревна или бруса, в том числе клеёного) и камня до стекла.

В последнее время интерес к деревянным домам растёт не только в России, где подобный вид жилища ± многовековая традиция (на нашей территории сосредоточено более трети мировых запасов леса, основную массу которых составляют хвойные породы, наиболее пригодные для строительства), но и в западных странах. Происходит это, как правило, потому, что экологичность жилья становится для человека всё более значимым фактором и буквально заставляет отдавать предпочтение натуральным материалам, прежде всего древесине.

Как придать индивидуальность

Пожалуй, самый быстрый способ добиться желаемой неповторимости ± приобрести произведённый за рубежом дом, внешний облик которого отличается от вида соседних. В результате в нашей стране уже длительное время устойчивым спросом пользуются комплекты жилищ, выпускаемые в Финляндии как крупными компаниями, так и целым рядом более мелких. Справедливости ради следует отметить, что Россия в последние годы всё активнее экспортирует деревянные дома в страны Европы и США.

Из Канады и Соединённых Штатов импорт строений осуществляется реже. Ввозят в основном те, что сооружаются по каркасной технологии Post & Beam или похожей на неё Post & Fil. Дело в том, что остов таких жилищ может собираться не только из привычного деревянного бруса, но также из вертикальных и горизонтальных брёвен различного диаметра, что выглядит весьма оригинально и даже экзотично.

Неудовлетворённый спрос, как известно, рождает предложение, и сегодня российские компании успешно осваивают технологию Post & Beam. О результатах этого процесса мы расскажем на примере дома с бассейном общей площадью 187 м2, возведённого в Подмосковье строительной компанией «Традиционные плотницкие технологии». Но для начала совершим небольшой экскурс в историю.

Сборка дома по технологии Post & Beam

1-3. Фундамент дома монолитный. Сначала отлили его нижнюю плиту (лежит на грунте), затем расположенные вокруг бассейна колонны (1) и стены по периметру фундамента (2), а позже — верхнюю плиту (3). Бетонная чаша бассейна отлита отдельно и с фундаментом не связана.
4, 5. По периметру будущих стен к бетону через слой гидроизоляции анкерами прикрепили доски обвязки из лиственницы сечением 400 ? 150 мм (4). На них установили стойки-столбы, укрепив их раскосами, а затем приступили к монтажу стропил (5).

Эволюция рубки

Если рассматривать существующие в мире технологии возведения руб леного деревянного дома в последовательности их возникновения, то вполне логично предположить, что все они связаны между собой и одна плавно трансформировалась в другую.

Например, русская рубка в чашу с остатком, называвшаяся «в курдюк» (или очень похожая на неё рубка «в охлоп с присеком»), мигрировала сначала в Финляндию, где её не переделывали, а лишь заменили открытый продольный соединительный паз в нижней части венцов на закрытый, в результате чего исчезли как необходимость, так и возможность повторной конопатки межвенцовых соединений. От финнов технология переместилась ещё дальше и, претерпев теперь уже значительные изменения, превратилась в норвежскую рубку из лафета. Всё дело в том, что экономные норвежцы обрезали брёвна с двух сторон, получая двухкантный брус (лафет) и два горбыля, которые с успехом применяли для изготовления полов и перекрытий (на Руси, где дерева всегда было вдоволь, для этих целей использовали так называемые плахи — брёвна, расколотые вдоль на две части).

Похоже, что примерно такой же путь проделал ещё один вид рубки, который назывался «в забир» (он же «в столб», «в стойку» и «в заплот»). Правда, на Руси, особенно в её северных районах, подобная технология использовалась практически только для возведения хозяйственных неотапливаемых построек. При этом пространство между стойками-брёвнами заполняли так называемыми хлыстами ± тонкими стволами деревьев, непригодными для остова жилых изб. Сегодня такие срубленные «в забир» пристройки можно найти в любом музее архитектуры, расположенном на севере европейской части России.

И пусть рассказанное нами не более чем гипотеза, но, согласитесь, вполне правдоподобная. Ведь новинка успешно прижилась на нашей земле. Почему столь быстро? Этому есть вполне логичное объяснение ± многих из нас почти на генетическом уровне тянет жить в бревенчатом доме. А тут предлагается построить именно такое жилище, но не по набившей за века оскомину технологии, а по другой, не требующей длительного выстаивания сруба во время его усадки, да ещё позволяющей создавать необычную и весьма оригинальную архитектуру. Так почему же не согласиться? Тем более что и дома не надо привозить из-за моря ± они срублены здесь, в России, и уже только поэтому доступны по цене. И не важно, что выполнены не из канадского кедра, ± его сибирский «родственник» и сосна по своим прочностным характеристикам и оздоровительному воздействию на организм человека ничем не хуже. Разве что по цвету несколько отличаются — не «красные» они, а золотисто-янтарные.

Процесс строительства

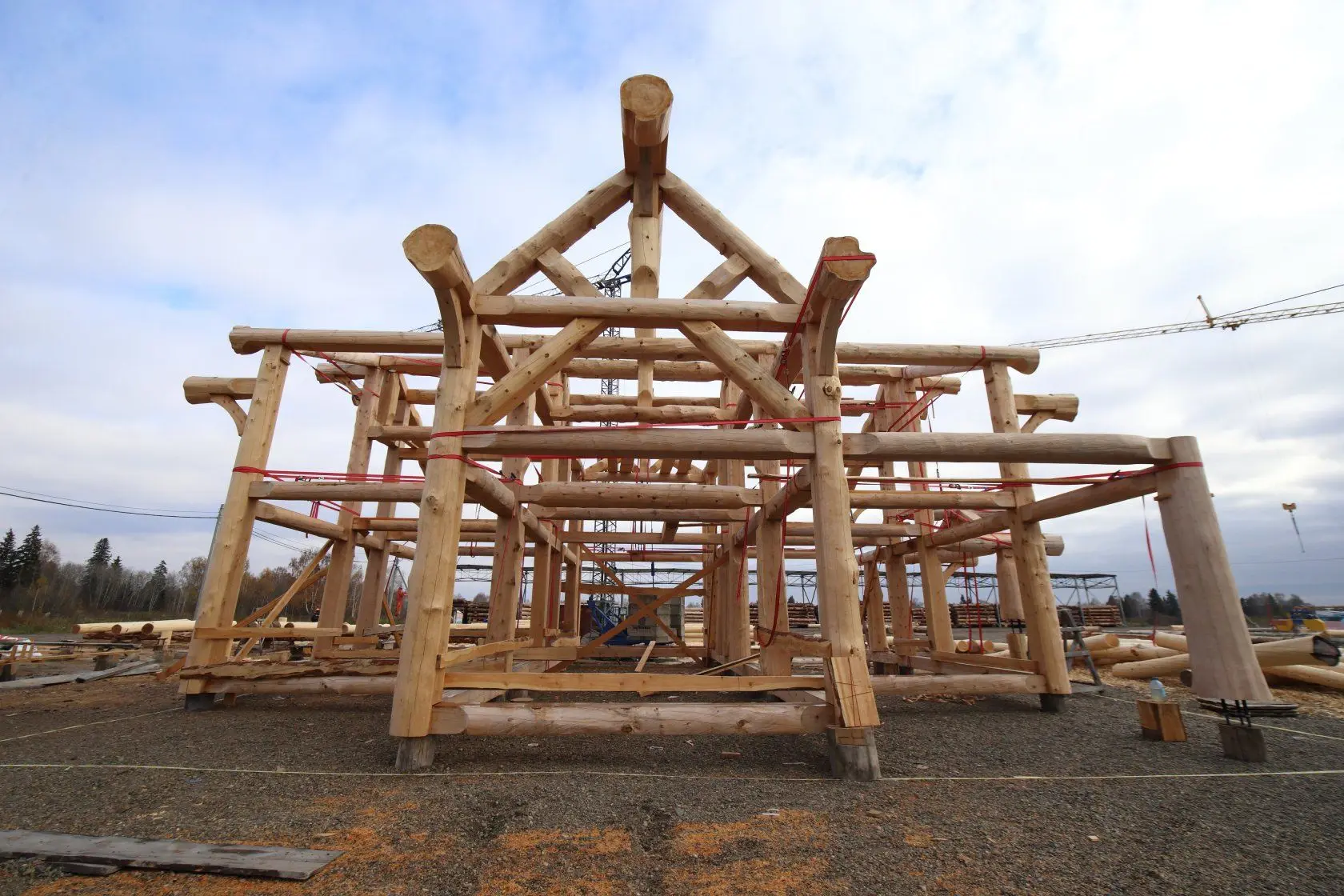

Весь ход строительства дома по технологии Post & Beam (что дословно переводится как «стойка и балка») из брёвен сибирского кедра диаметром от 35 до 100 см подробно показан на фотографиях, поэтому мы прокомментируем только то, что осталось, как говорится, за кадром.

Рубка жилищ такого типа осуществляется с применением самых разнообразных способов соединения деревянных элементов — от привычной русской чашки до пазов и шипов самых невероятных форм и размеров. Все они требуют тщательного исполнения (иначе дом будет просто невозможно собрать) и скрупулёзной подгонки друг к другу, что уменьшает продуваемость конструкции даже без установки уплотнений. Прямо на площадке на боковых поверхностях столбов-опор и брёвен обвязки делают затёсы шириной около 30 см — они значительно облегчают процесс герметизации зоны примыкания заполнения наружных стен к каркасу, а также установку окон и дверей.

Именно поэтому процесс рубки элементов каркаса и предварительная его сборка на техно логической площадке растягиваются на долгие месяцы. Зато потом время монтажа на участке заказчика сокращается до 1-2 нед. И нет здесь гор стружки и опилок.

Плюсы и минусы технологии Post & Beam

Преимущества каркасных домов на основе технологии Post & Beam заключаются в следующем. На постоянном месте расположения они возводятся со значительно большей скоростью (сборка длится 1-2 нед.), чем строения на базе срубов, и приступать к заполнению проёмов между брёвнами и окончательной отделке стен можно сразу же после окончания монтажа остова (конструкция не подвержена усадке). Кроме того, каркасные дома из бревна значительно легче аналогов на основе сруба, что позволяет использовать облегчённые типы фундамента, а значит, на этом можно сэкономить. Немаловажно, что снижается расход древесины (если использовать бревно диаметром 35 см, то на каркас её потребуется как минимум на 50% меньше, чем на сруб). В итоге общая сумма экономии при строительстве может достигать 15-25%. Кроме того, технологии Post & Beam открывают архитекторам и дизайнерам широкий простор для воплощения разнообразных идей по планированию внутреннего пространства, по оформлению фасадов и интерьеров жилища.

Но за этим множеством плюсов прячется один минус — доверять строительство (уж больно тяжелы детали каркаса!) следует исключительно профессионалам.

видео-инструкция по монтажу своими руками, строим правильно каркас, стропила, устройство чернового пола на лагах, фото и цена

Статьи

Дома из бревен пользуются среди застройщиков большой популярностью.Причем их строительство в настоящее время осуществляется по двум технологиям, каждая из которых обладает своими достоинствами и недостатками. Ниже мы подробно ознакомимся с обоими способами возведения домов из бревен.

Конструкция каркасного дома

Технологии строительства

Итак, постройки из бревна в наше время чаще всего возводятся по следующим технологиям:

Ниже ознакомимся с особенностями каждой технологии возведения домов.

Каркас бревенчатого дома

Каркасное строительство

Строительство каркасных домов состоит из нескольких этапов:

• сборка каркаса;
• наружная обшивка;
• утепление и внутренняя отделка.

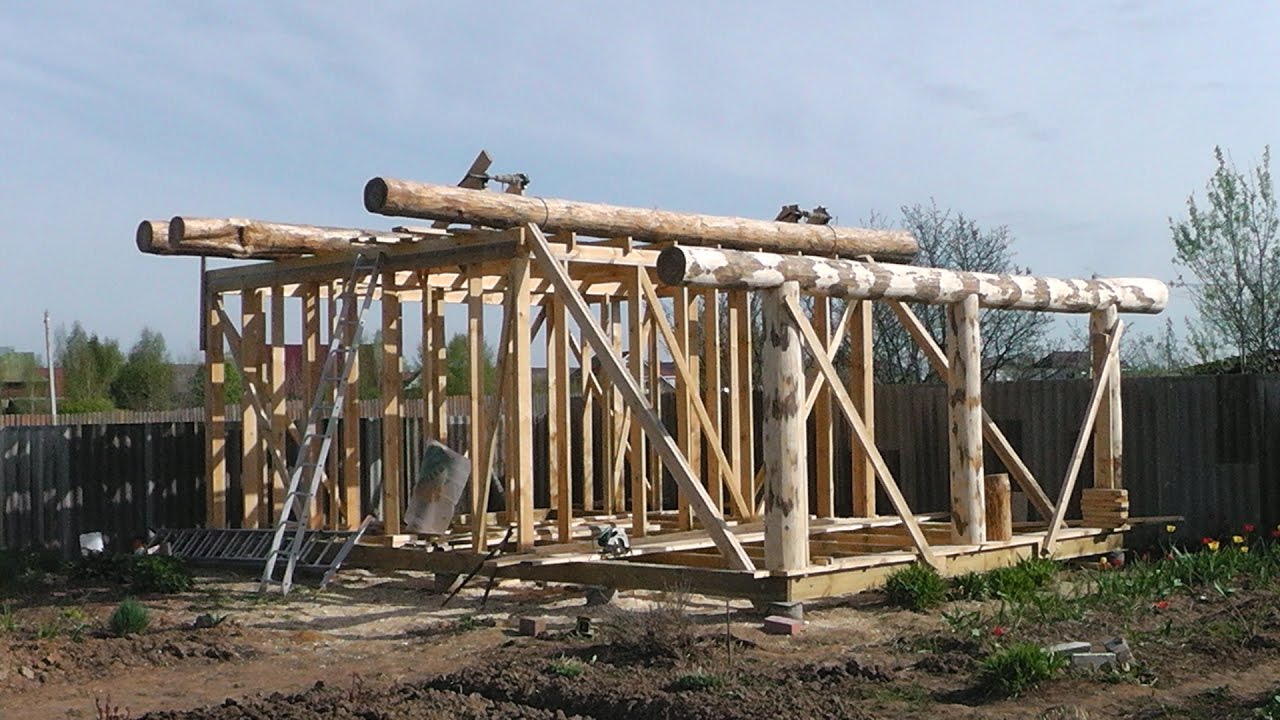

Итак, строим правильно каркас из бревна:

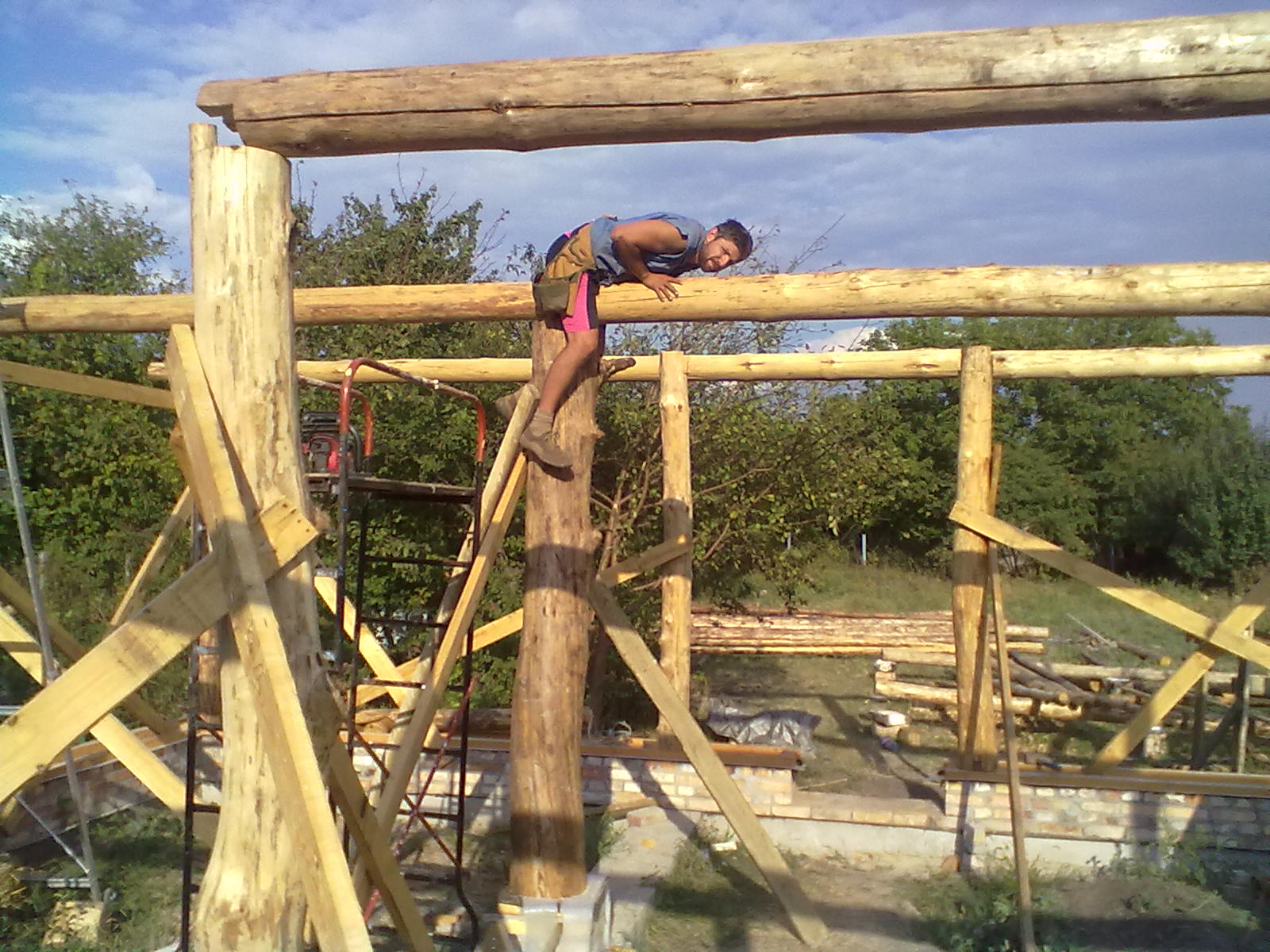

• строительство стен начинается с установки вертикальных столбов. Способ их монтажа зависит от типа фундамента. К примеру, они могут фиксироваться в трубах, выполняющих функцию свай либо крепиться к ростверку;
• далее все вертикальные столбы соединяются между собой несколькими поясами обвязки. Также на этом этапе выполняются дверные и оконные коробки, которые являются частью каркаса;
• после возведения каркаса, устанавливаются стропила из бревен и настилается кровельное покрытие;
• далее каркас снаружи обшивается плитами ОСБ или другим подобным материалом. Обязательное требование к плитам – влагоустойчивость;

Плита ОСБ

• поверх плит можно закрепить сайдинг, вагонку либо другой фасадный материал;
• далее выполняется внутренняя отделка. На этом этапе в первую очередь осуществляется устройство чернового пола на лагах из бревен. Как правило, лаги укладывают на столбики из кирпича и поверх них настилают дощатый пол;
• затем выполняется отделка стен, которая начинается с крепления пароизоляционной мембраны к наружной обшивке;
• после этого в пространство между несущими бревнами укладывается теплоизоляционный материал. Для этих целей можно использовать пенопласт, минеральные маты либо другой теплоизолятор;
• поверх утеплителя крепится пароизоляционная пленка;
• в завершение работы каркас изнутри обшивается вагонкой, гипсокартоном либо другим отделочным материалом.

Обратите внимание! Перед строительством деревянной конструкции, вне зависимости от ее типа, все материалы необходимо обработать антипиреном и антисептиком, что сделает их устойчивыми к возгоранию и воздействию микроорганизмов.

Вот, собственно, все основные нюансы строительства каркасного дома.

Строительство бревенчатого дома

Строительство сруба

Инструкция по строительству бревенчатого дома выглядит так:

• прежде всего в местах стыка бревен вырезаются пазы, которые могут быть нескольких типов. Наиболее распространенным является чаша в полдерева;
• затем бревна состыковываются в углах и при этом выравниваются углы, которые должны составлять ровно 90 градусов. Также необходимо проверить и горизонтальное положение венца строительным уровнем;
• поверх первого венца укладывается джутовый утеплитель;
• затем по такому же принципу укладывается второй венец;
• после этого венцы необходимо соединить между собой нагелями. Эти крепежи представляют собой, как правило, цилиндрические штыри, которые вставляются в заранее выполненные отверстия в венцах. Принцип соединения бревен основан на том, что нагель проходит сквозь верхний венец и далее заглубляется до середины нижнего.

Схема расположения нагелей

Отверстия для нагелей выполняются на расстоянии не более двух метров друг от друга, причем в стене штыри должны располагаться в шахматном порядке, т.е. по принципу кирпичной кладки;

• далее укладывается следующий венец;
• затем высверливаются отверстия под нагели со смещением относительно отверстий нижнего венца. По такому принципу возводится вся коробка. Единственное, последние два-три венца не фиксируются нагелями, что необходимо для равномерной усадки строения;
• после возведения коробки выполняется разметка оконных и дверных проемов, которые впоследствии выпиливаются при помощи цепной пилы. Чтобы в процессе работы бревна не распались, их надо на время скрепить вертикальными рейками, расположенными на расстоянии 10 см слева и справа от проема;
• далее в верхнем венце нужно выпилить пазы для стропил, после чего следует собрать каркас кровли.

Совет! Для строительства дома лучше использовать бревна хвойных пород, так как они обладают ровной и плотной внутренней структурой и при этом устойчивы к воздействию влаги.

На этом основная часть работы завершена. Как уже было сказано выше, приступить к отделке или утеплению дома можно только спустя год-полтора, когда строение из бревен даст усадку.

На фото — пример комбинированного строительства дома

Следует отметить, что в последнее время пользуется популярностью комбинированная технология строительства домов. Заключается она в том, что первый этаж дома выполняется в виде сруба, а мансарда делается каркасной. Как правило, в этом случае осуществляется строительство из бруса и бревна, так как брус является гораздо более удобным материалом для сборки каркаса.

Комбинированное строительство позволяет сэкономить материалы, но при этом дом получается прочным и надежным.

Вот, пожалуй, и вся основная информация относительно строительства домов из бревна.

Вывод

Каждая технология постройки домов из бревна обладает своими положительными и отрицательными моментами. Однако, в любом случае строения из этого материала возводятся очень быстро и достаточно просто. Единственное, как и при любом другом типе строительства, для получения качественного результата необходимо строго придерживаться изложенной выше технологии.

Из видео в этой статье можно ознакомиться с дополнительной информацией по обозначенной теме.
