Каркасы арматурные для буронабивных свай

Под каркасной арматурой для буронабивных свай понимается конструкция, произведенная из металлической арматуры. Обыкновенно она производится из прутьев для разных областей армирования ж/б элементов.

Арматурные каркасы, используемые для свайного фундамента и ростверка, соединяют посредством косых, а также поперечных прутков, либо специальных хомутов, создавая в итоге цельнометаллическую конструкцию. Прежде чем приступать к производству такого каркаса для буронабивных свай и ростверка, следует произвести тщательный расчет, по которому подготовить чертеж.

Расчет необходим для того, чтобы определить размер свай и диаметр арматурных элементов. Армокаркасы используют для армировки свайно-ростверкового основания на этапе, предшествующему заливке. При условии, что расчет произведен правильно, это позволяет в некоторой степени повысить прочность изделия и степень его устойчивости к различным механическим нагрузкам.

В строительстве используется два основных типа каркасов, посредством которых осуществляется армирование свай:

• плоского вида;
• объемного вида.

Объемные каркасы для основания на сваях и ростверка в свою очередь бывают:

• круглые;
• квадратные;
• клеточного типа.

Армировка свай посредством каркасов клеточного типа чаще всего находит применение в процессе возведения крупномасштабных промзданий и сооружений, подразумевающих заливку бетона в большом количестве.

Объемный тип каркасов для фундамента и ростверка представляет особенную конструкцию, изготовленную из ряда решеток, которые соединены при помощи стержней из металла, прикрепленных перпендикулярно по отношению к плоскости. Прутки в данном случае используются диаметром от 8 до 12 мм.

Плоские каркасы — это нескольких продольных слоев сетки, сваренных при помощи прутов. При этом продольные прутья дополнительно фиксируются при помощи поперечных либо косых прутьев.

Каркасы для свайно-ростверкового основания

Для производства каркаса свайно-ростверкового фундамента потребуются следующие материалы:

• горячекатаная катанка;
• гладкий арматурный стержень;
• рифленый арматурный стержень;
• специальная проволока;
• бухтовая рифленая арматура
• бухтовая гладкая арматура.

Металлические прутья в ряде случаев дополнительно покрывают особым противокоррозийным составом. Но чаще изначально предпочитают применять изделия из низкоуглеродистой стали, которые по своим характеристикам не подвержены коррозийному воздействию. Изготовлением армированных каркасов для буронабивных фундаментов могут заниматься, как предприятия, так и специалисты на месте строительства.

Разнообразные подходы дают возможность делать не только каркасы стандартных форм, но и индивидуальные, расчет которых производился под конкретное изделие. В последнем случае для выполнения работы требуется тщательно подготовленный чертеж.

• автоматизирования сборка на предприятии;
• ручная сборка.

Каркасы для фундаментов свайного типа

Обычно для решения таких задач, как армировка свай и ростверка фундамента, используется круглый каркас арматуры. Особенно востребованными армокаркасы оказываются в процессе строительства жилых и промышленных комплексов, а также всевозможных специализированных зданий и сооружений. При этом на стадии заливки фундамента в обязательном порядке применяются стандартные арматурные каркасы для свай, а балки перекрытий производятсяиз трех- и четырехгранных каркасов.

Использование буронабивных свай чаще всего практикуется при возведении оснований зданий с существенной глубиной залегания твердого грунта. Преимущества применения каркасов из арматуры для свайно-ростверкового фундамента при этом оказываются совершенно очевидны:

• снижение времени, затрачиваемого на монтаж, в процессе установки железобетонных конструкций;
• сокращение цикла работ;
• возможность применения для работы арматурных отходов;
• повышение производительности труда;
• повышение уровня рентабельности производства.

Свайные каркасы часто применяются для возведения зданий рядом с уже построенными домами. Это позволяет существенно снизить динамическую нагрузку при закладке нового фундамента. Использование буронабивных свай при создании фундамента позволяет использовать методику точечного строительства в тех местах, где использование других технологий оказывается невозможно или затруднительно.

Расчет фундамента с ростверком

Для того чтобы произвести корректный расчет свайного фундамента и ростверка, первое, что требуется сделать – это с максимальной точностью определить состав грунта на стройплощадке. Причем делать это следует именно на той глубине, на которой будет производиться обустройство свайного фундамента. Это нужно для того, чтобы осуществить расчет длины и сделать чертеж с учетом их конструктивных особенностей и расстоянием между ними.

Производя расчет фундамента на буронабивных сваях и ростверка к нему, потребуется с максимальной точностью определить те нагрузки, которые будут оказываться зданием, как на сваи, так и на почву. Чтоб получить расчет предполагаемого веса здания сооружения, понадобится сплюсовать не только его собственный вес, но так же вес всех перекрытий, а также кровли. Чертеж должен учитывать и некоторые дополнительные нагрузки. Например, массу людей, мебели, оборудованияи т.д.

Разумеется, расчет должен производиться с учетом общей площади строения. Чаще всего устройство свайно-ростверкового фундамента необходимо для тех зданий, площадь которых превышает больше трехсот квадратных метров. Важно, чтобы расчет производился и чертеж готовился опытными специалистами, квалификации которых окажется достаточно, чтобы учесть все нюансы.

После того, как расчет свайного фундамента и ростверка будет окончен, на его основании составляется подробный чертеж. Помимо буронабивных при строительстве домов допускается использовать винтовые сваи. Они к тому же будут несколько более выгодными с точки зрения финансовой выгоды, поскольку их вбивание не требует привлечения специализированной техники.

Армировка ростверка

Фундамент свайного типа армированным должен быть обязательно. И если сваи армируются для придания им большего показателя прочности, то армирование ростверка осуществляется с целью увеличения показателя его несущей способночти. При этом та часть арматуры, которая выступает из каркаса, чаще всего используется в качестве соединительного элемента между буронабивной сваей и ростверком. Крепление в данном случае должно производиться посредством сварки.

Для проведения армирования свайного фундамента и ростверка обязательно следует иметь перед глазами схему армирования. Это упростит рабочий процесс и сведет вероятность допущения ошибки к возможному минимуму. Что касается армирования ростверка свайного фундамента, для него следует применять арматуру, сечение которой варьируется от 10 до 14 мм. Если монтируется ростверк, каркас арматуры целесообразней сделать в виде отдельно взятых поясов. Они обязательно должны иметь между собой жесткую связь, добиться которой можно, применяя вертикальные стержни из прочного металла  диаметром около 8 мм. Подобного диаметра оказывается вполне достаточно, поскольку стержни не будут подвержены большой нагрузке.

Фундамент на сваях — «ТИСЭ»

Буронабивные сваи — технология, используемая при возведении зданий и сооружений с глубокими фундаментами — многоэтажные промышленные и жилые здания, дорожные развязки, опоры под мосты, эстакады и др., когда существуют большие сосредоточенные горизонтальные и вертикальные нагрузки, а также при сложных условиях строительства.

Буронабивные сваи – это скважины, в которые могут опускаться различные типы металлокаркасов. В скважины под давлением закачивается   бетон, песчано-цементная смесь или водоцементный раствор.

Буронабивные сваи устраивают без использования обсадных труб в маловлажных породах. В таком случае бурение можно осуществлять без крепления стенок скважин. В насыщенных водой породах устройство буронабивных свай проводят только под защитой обсадных труб или полимерного или глинистого бурового раствора.

Буронабивные сваи формируются из цемента, срок схватывания которого должен быть не менее 2 ч. Подвижность бетонной смеси обеспечивается подбором ее состава и введением в смесь поверхностно-активных пластифицирующих добавок.

Ленточный и столбчатый фундамент более традиционны и понятны для строительства бань в России, однако более современный буронабивной фундамент имеет целый ряд преимуществ перед ними. А для участков на склонах и с проблемным грунтом это и вовсе – идеальный вариант. И для тех мест, где застройка ведется особо плотная, фундамент на буронабивных сваях позволяет построить даже двухэтажную баню или дом без последствий для грунта и находящихся рядом зданий.

Буронабивные сваи, изготовленные без применения обсадных труб, делаются это следующим способом: в грунте бурят скважину, используя установку вращательного или ударного способа бурения. В процессе бурения используется глинистый раствор, который будет сдавливать стенки скважины, предотвращая тем самым возможность обвала. Также при помощи восходящего потока этого раствора, выносятся частицы разбуренного грунта на поверхность. После этого в нее опускают арматурный каркас, который может устанавливаться либо по всей длине сваи, либо по части длины, либо у самого верха, чтобы связать ее с ростверком.

После этого скважину бетонируют при помощи трубы, которую перемещают постепенно вверх. Поднимая бетонолитную трубу в процессе бетонирования, всегда необходимо помнить и следить, чтобы ее нижний конец был углублен в бетонную смесь минимум на метр. Бетонная смесь, поданная в трубу, уплотняется при помощи вибратора, который закреплен на бетонолитной трубе. Еще один метод бетонирования предполагает использование миксера с бетононасосом. Насос закачивает бетон в скважину, а бетоновод всегда остается в одном и том же положении и извлекается только после окончания бетонирования. Эта методика бетонирования исключает возможность пережима сваи грунтом, обеспечивая при этом высокое качество бетонного покрытия.

Буронабивные сваи, изготовленные с помощью применения обсадных труб, делаются таким способом: бурится скважина, в которую устанавливают свайный каркас-трубу. При этом обсадная труба позволяет перекрыть горизонты плывунных грунтов, а также обеспечивает безопасность при ведении свайных работ, помогает контролировать основные параметры буровой скважины и обеспечивает качественное заполнение скважины бетоном.

Строительство подразумевает четкое следование технологиям. Даже небольшие просчеты приведут к последствиям, в первую очередь пострадает прочность будущего строения. Для того, чтобы избежать такого по истине печального события требуется знать последовательность действий.

Расчет фундамента:

Ширина фундамента должна исходить из толщины будущих стен. Это значит, что каркасное строение не должно обладать мощным нулевым уровнем, потому что стены будут легкими и тонкими. Если собираетесь строить настоящую русскую парную из бруса, то для того ,чтобы сделать фундамент своими руками придется делать его больше на 40 мм, ведь самое главное – равномерно распределить нагрузку по всей площади фундамента.

Разметка:

Необходимо понимать, что сваи могут располагаться практически в любом порядке, самое главное, что необходимо обеспечить – равномерность нагрузки. Если собираетесь сделать равномерную нагрузку, то расположение свай может происходить сплошной стеной, в шахматном порядке, либо под определенными участками бани.

Бурение:

Одна скважина выполняется примерно за несколько часов. Это означает, чтобы пробурить несколько скважин для свай, потребуется достаточно долгое время, но как же сэкономить драгоценные часы? Все достаточно просто, необходимо использовать наиболее производительные ямобуры. Считается, что модели японских и корейских производителей самые надежные и быстрые. Поэтому, если вы решили экономить время, то пожертвуйте деньгами и все будет сделано в самые краткие сроки.

Опалубка:

Чтобы продолжать строительство фундамента потребуется создать опалубку, которая необходима для создания скважины. Опалубка необходима в тех регионах, где грунт не плотен, а значит, велика вероятность осыпания. Если же геологические условия нормальные, то можно спокойно обойтись и без создания опалубки, то есть бетон следует лить прямо в скважину, что облегчает процесс в разы. Главное, что необходимо запомнить так это то, что вам потребуется небольшой опалубок на поверхности, именно он будет служить оголовком сваи. В качестве такой опалубки может статья рубероид, свернутый в трубу.

Выбор свай:

Сваи необходимо выбирать так, чтобы они служили еще много лет. Несущая способность должна быть намного лучше и надежнее, чем та, которой обладают забивные сваи. Именно простота конструкций буронабивных свай может ограничить земляные работы, соответственно не необходимо изготавливать большое количество свай, устанавливать можно даже не на каждом квадратном метре.

Изготовление свай процесс довольно легкий, а значит, все можно сделать своими руками. Для этого не требуется особо ничего. Самый главный плюс при изготовлении свай самому это то, что не необходимо думать о том, где складировать сваи. В строительстве очень популярны буронабивные сваи, основание которых имеет диаметр 50 см, это позволяет удерживать примерно пять тонн веса (каждая свая удерживает 5 тонн веса). Такой фундамент может выдержать солидную баню, сделанную из кирпича, которая будет содержать разнообразные архитектурные изыски.

То, что касается изготовления свай, то можно использовать практически любой материал, все зависит только от качества грунта, которое преобладает на участке. Например, если почва состоит из глины и в ней очень много воды, то для того, чтобы установить сваи придется укрепить скважины специальными обсадными трубами, но если бюджет не позволяет, то можно ограничиться глинистым раствором. Благодаря такому способу будут перекрыты горизонты грунтов, и фундамент станет безопасным. Необходимо учитывать, что глубина и ширина скважин подвергается деформациям. А значит, для того, чтобы обеспечить долговечность фундаменту, необходимо серьезно подумать над тем, как противостоять деформациям.

«Подушка»:

«Подушка» для фундамента из буронабивных свай строго обязательно для конструкций такого типа. Чаще всего, выполнение подушки происходит при использовании песка, щебня или бетонной смеси. Подушку необходимо хорошо утрамбовать, а после этого заполнить скважину основным материалом, который обеспечит жесткость конструкции.

Армирование фундамента:

Для того, чтобы придать дополнительную прочность сваям, чаще всего используют арматура, которая при помощи ростверка крепко вливается в единую конструкцию. Чтобы сваи были прочные, необходимо заранее продумать изготовление арматурных каркасов. Для того, чтобы сделать это, понадобиться несколько прутьев диаметром примерно 12 мм, которые связанны особым образом. Применить их можно в качестве готового каркаса, но, если нет времени заморачиваться с изготовлением. То можно использовать треугольные каркасы, которые обычно используются для перекрытий.

Монтаж:

На этом этапе подготавливают сваи. Необходимо понимать, что толщина и расположение зависит только от проката бани. Чтобы определить длину, необходимо использовать либо ручной бур, либо мотобур.

Глубина свай не может быть менее 1.5 метра и больше глубины промерзания грунта. Однако требуется знать, что свая должна обязательно заходить на 15 см больше, чем позволяет глубина промерзания грунта на том или ином участке. Именно для этих целей и нужен расчет фундамента. Глубину промерзания можно определить по геологическим картам, а если нет такой возможности, то придется консультироваться со специалистами. Очень важно соблюдать все расчеты, если сваи будут ниже глубины промерзания, то фундамент не «выдавится» как только выпадет снег.

Очень важный момент: над поверхностью должно остаться около полуметра свай. Они будут заполнены бетоном, а после того, как он остынет, сваи необходимо отделать рубероидом и соединить при помощи обвязки.

Заливка бетона:

На этом шаге происходит завершение монтажа свай. Все, что вам необходимо это залить бетон. Чаще всего используют заливку бетона из смесителя. Таким способом можно очень быстро залить большое количество бетона, так что останется много времени на остальные работы.

Заливка должна производиться только быстротвердеющим цементом, который разводится небольшими порциями и каждый раз происходит точно такая же утрамбовка, как и в предыдущий раз.

Идея этого чуда-фундамента в том, что сваи не забиваются с силой в землю и не повреждают слои – они как бы «вырастают» из земли. Говоря более простым языком, в почве пробуравливается скважина, в нее ставится труба или формируется съемная опалубка и все это заполняется строительным раствором. А для слабых грунтов буронабивной фундамент с ростверком бывает и вовсе единственно возможным вариантом. Ведь главная задача любых свай и столбов – опереться на самый твердый слой почвы – на несжимаемый, тот, что всегда находится ниже уровня промерзания грунтовых вод. А он может находиться в силу геологии некоторых регионов достаточно глубоко. Вот как раз буронабивные сваи и достигают такой линии – держа на ней всю нововозведенное сооружение. Сегодня практикуется также и такой более дорогой, но надежный нулевой уровень, как свайный фундамент на буронабивных свай с утеплителем. Для этого используется пенополистирол, который, как известно, имеет жесткую структуру. Фиксируется он прямо на гидроизоляцию и засыпается грунтом. К тому же пенополистирол сам по себе – отличный амортизатор для сил пучения почвы. Главное – даже ленточный фундамент на буронабивных сваях не нарушает коммуникации, которые были установлены на участке ранее. А то, что подвал в таком здании потом не сделать – нельзя считать проблемо. Радует и срок эксплуатации такого фундамента 70-100 лет.

Какую арматуру использовать для фундамента дома

Как выбрать арматуру для фундамента?

Для повышения прочности бетонных элементов используют силовые каркасы, изготавливаемые из арматурных стержней и/или проволоки. Традиционный материал для изготовления этой продукции – арматурная сталь, достаточно новые – композитные полимеры.

Общие рекомендации по выбору стальной арматуры

Основная характеристика арматуры – диаметр, который согласно ГОСТу 5781-82 может составлять 6-80 мм. В индивидуальном строительстве при этажности не более двух используется материал с сечением 10-16 мм.

Внимание! На слабонесущих грунтах арматуру диаметром менее 16 мм использовать не рекомендуется.

Поверхность арматуры может быть гладкой или иметь периодический профиль.

• Стержни с гладкой поверхностью не предназначены для принятия основных нагрузок и применяются в качестве соединительных перемычек между продольными рабочими прутами.
• Для арматуры периодического профиля характерна высокая степень сцепления с бетоном, благодаря повышенной площади контакта. Такая продукция в качестве силовой арматуры используется на участках, на которые действуют растягивающие нагрузки.

Как выбрать арматуру для ленточного фундамента?

Для оснований этого типа обычно устраивают армирующий пояс, состоящий из двух горизонтальных уровней, в каждом – не менее двух продольных линий. Для ленты шириной до 400 мм достаточно двух стержней в одном горизонтальном ряду, более 400 мм – 3-4 прута.

Диаметр арматуры – 10-14 мм, поверхность – ребристая. Для соединения горизонтальных прутов одного уровня и обоих уровней между собой обычно используют более дешевую гладкую арматуру диаметром 6-8 мм. Шаг между перемычками составляет 0,3-0,5 м. Конкретная величина определяется массой здания.

Внимание! Расстояние от арматуры до поверхности бетона должно составлять примерно 5 см, внизу – не менее 3 см.

Как создать каркас в свайных основаниях?

Число вертикальных силовых стержней периодического профиля в свае составляет 2-4 и более. Диаметр – 10 мм, больше обычно не применяется. Точное количество стержней зависит от диаметра сваи, определяемого опалубкой. Ее функции может выполнять асбоцементная труба:

• при диметре до 200 мм используют 2-3 стержня;
• 200-250 мм – 4 штуки;
• более 250 мм – более 4-х штук.

В буронабивных сваях соблюдается такое же правило, как и в ленточных фундаментах, – между арматурой и поверхностью бетонного элемента должно сохраняться небольшое расстояние.

Для горизонтальных перемычек используют пруты гладкого профиля диаметром 6 мм, шаг их установки – примерно 50 см.

Как правильно выбрать арматуру для монолитной фундаментной плиты?

Монолитный фундамент – дорогое, но во многих ситуациях самое надежное решение. Используемая арматура – стержни сечением 10-16 мм.

Горизонтальные силовые пояса, представляющие собой клетки из прутов размером 200х200 мм, соединяются между собой вертикальными перемычками. Такие перемычки привариваются в точках пересечения горизонтальных стержней.

По высоте каркас должен быть на 10 см меньше высоты плиты – по 5 см вверху и внизу.

Можно ли использовать композитную полимерную арматуру для фундамента?

Свойства арматуры этого типа регламентирует ГОСТ 31938-2012, согласно которому она разделяется по виду армирующего наполнителя на стекло- (АСК), угле- (АУК), арамидо- (ААК), базальтокомпозитную (АБК), комбинированную (АКК). Диапазон номинальных диаметров – 4-32 мм.

По характеристикам эти типы арматуры достаточно сильно различаются:

• предел прочности при растяжении у СК изделий – 800 МПа и более, у УК – не менее 1400 МПа;
• модуль упругости при растяжении у стеклокомпозитной арматуры в 2,5 раза меньше, чем у углекомпозитной;
• предел прочности на поперечный срез – у СК арматуры составляет не менее 150 МПа, у УК – более 350 МПа;
• предел прочности при сжатии у всех типов полимерной арматуры составляет 300 МПа и более.

Внимание! ГОСТ 31938-2012 регламентирует только характеристики продукции, а рецептуру производители определяют самостоятельно.

Сравнение свойств полимерной композитной и стальной арматуры позволит определить, какая из них лучше в конкретном случае.

• Токопроводимость стали не всегда является недостатком, например, ее можно использовать для устройства заземляющего контура. Полимерные материалы – диэлектрики. Полная инертность к магнитным полям и способность без потерь пропускать радиоволны в широком частотном диапазоне обеспечивают применение этой продукции в строительстве лабораторий и подобных сооружений.
• Удельный вес полимерной арматуры в 4-5 раз меньше аналогичного показателя стальной. Но это свойство играет роль только при транспортировке. Для самой строительной конструкции такая разница в массе значения не имеет.
• Если стальные стержни гнут непосредственно на месте проведения работ, то полимерным изделиям можно придавать определенную форму только в производственных условиях.
• Большой плюс полимеров – коррозионная стойкость. Одно из применений этой продукции – создание сеток из полимерных прутов для дополнительного наружного укрепления фундамента, находящегося в агрессивной среде. При наличии расстояния между арматурой и поверхностью бетона стальные стержни также не разрушаются.
• Минус полимерных изделий – намного больший коэффициент удлинения, по сравнению со стальной продукцией. Это свойство может стать причиной провисания ленточного или плитного фундаментов.
• Более низкая, по сравнению со стальной, теплопроводность полимеров – плюс в холодных регионах, поскольку такая арматура не создает мостиков холода. Однако температуры ниже -15°C эти материалы не выдерживают – начинается процесс охрупчивания. Верхний предел составляет +120°C, при таких температурах термореактивная смола начинает плавиться, что приводит к потере формы прутка.

Вывод! Композитная арматура может использоваться для армирования фундаментов, но только в том случае, если в сопроводительной документации на продукцию есть указание такой возможности.

Как правильно выбрать стеклопластиковую арматуру для фундамента?

Этот вид строительной продукции производится в двух вариантах:

• периодического профиля – изготавливают способом наматывания дополнительного прутка на основной профиль и последующего покрытия поверхности связующим;
• условно-гладкого профиля – поверхность присыпается мелкофракционным песком, повышающим адгезию арматуры со строительным раствором, стоимость превышает цену рифленых изделий примерно на 18%.

Особенности определения размера стеклокомпозитной арматуры

• Внешний диаметр определяется по выступающим ребрам.
• Внутренний – диаметр стержня. В его установлении существуют некоторые сложности. Это связано с тем, что линии по выпуску полимерной арматуры не могут обеспечить идеально круглую форму сечения. Чем больше размер сечения, тем ярче выражена овальность. Для получения правильного результата сделайте два измерения в перпендикулярных направлениях и найдите среднее значение.
• Номинальный диаметр выражается целым числом и является номером профиля. Это значение находится между размерами внутреннего и наружного диаметров. Чем реже располагаются ребра, тем ближе величина номинального диаметра к внутреннему.

Совет! Если заявленный продавцом номинальный диаметр стержней совпадает с измеренным Вами наружным диаметром, то место покупки лучше изменить.

Изначально этот вариант арматуры представлял собой стержни различных оттенков желтого цвета, АБК (базальтовые) – черного. Сегодня производители выпускают разноцветную продукцию.

Внимание! Красящие пигменты в полимерной композитной арматуре не являются компонентами, повышающими качественные характеристики. Часто цветовое разнообразие изготовители используют для выделения изделий разного размера.

Источник: https://www.navigator-beton.ru/articles/kak-vybrat-armaturu-dlya-fundamenta.html

Арматура для фундамента

Важной составной частью железобетонных конструкций, к которым также относится множество типов фундаментов, является арматура. Именно благодаря этому элементу плиты, ленты, буронабивные сваи – все отдельные составляющие оснований постройки наделяются способностью противодействовать растягивающим нагрузкам.

Арматура для фундамента – все равно, что скелет для человеческого тела. Без нее бетонная конструкция не может похвастаться долговечностью и надежностью, не говоря уже о безопасности.

В этой статье мы рассмотрим типы используемой в строительстве арматуры, рассмотрим ситуации, в которых лучше использовать тот или иной тип арматуры, дадим некоторые рекомендации по правильному армированию фундамента и затронем еще целый ряд вопросов.

Обратите внимание

Арматура представляет собой прочные изделия круглого гладкого или периодического (ребристого) профиля.

Чаще всего прутья арматуры производят из стали, но в последнее время не редко можно услышать об изделиях из стеклопластика которые, как утверждают производители, превосходят аналоги по показателям прочности более чем в два раза. Важной характеристикой арматуры является ее диаметр.

В продаже можно встретить изделия диаметром 5,5, 6, 8…32 мм. Как правило, чем больше диаметр прута, тем более высокие требования предъявляются к его прочностным характеристикам. В индивидуальном строительстве, а именно им мы и занимаемся, чаще всего используют арматуру диаметром 8-16 мм.

Причем, арматурный каркас для фундамента одного типа, например, ленточного, требует использования прутов одного диаметра, а каркас буронабивного свайного – другого. Впрочем, об этом мы поговорим подробнее ниже.

Если вы интересовались покупкой арматуры, то успели обратить внимание на то, что одни образцы имеют ребристую поверхность, а другие – гладкую. Какой тип прута лучше подходит для вашего фундамента? Материал, который будет непосредственно воспринимать растягивающие нагрузки, должен иметь ребристую поверхность.

Это позволит ему более прочно сцепиться с бетонным раствором (о бетоне для фундамента читайте здесь) за счет увеличенной площади соприкосновения. В свою очередь пруты с гладкой поверхностью (как правило, имеющие небольшой диаметр) целесообразно применять в качестве конструктивного, а не функционального элемента скелета.

Попросту говоря, гладкая арматура нужна лишь для того, чтобы должным образом сориентировать в пространстве ребристую.

Соединение арматуры

Самым простым способом укладки арматуры в фундамент является сварка прутьев в единый каркас. Такая технология отличается еще и высокой скоростью. Вот только при этом большая часть изделий (прутьев) в месте сваривания теряет свои прочностные характеристики. Поэтому мы не рекомендуем использовать сварку, а приберечь ее для совершенно безвыходных ситуаций.

Другим вариантом конструирования каркаса является так называемая вязка арматуры, которая подразумевает создание проволочного соединения в каждом пересечении прутьев «скелета».

Данный процесс является достаточно трудоемким, но если приноровиться, то на каждое соединение будет уходить не более 5 секунд. Последовательность вязки изображена на рисунке ниже.

Важно

Все вышеперечисленные операции лучше проводить перед тем, как установлена опалубка для фундамента.

Обращаем ваше внимание на то, что более 50% всех пересечений прутов должны быть соединены. Это относится, в первую очередь, к угловым частям каркаса.

Армирование при возведении ленточного фундамента

Одной из особенностей ленточного монолитного основания является то, что независимо от высоты при его возведении достаточно использовать всего 2 пояса армирования – сверху и снизу. Чаще всего используют прутья диаметром от 10 до 14 мм – в зависимости от нагрузки.

Чем капитальнее постройка, тем больше диаметр используемой арматуры. Каждый армирующий пояс состоит из пары продольных ребристых прутов.

Они соединяются посредством перемычек из гладких прутков диаметром 8 мм, расположенных с шагом 500 мм в горизонтальной и вертикальной плоскости.

Важно, чтобы все элементы каркаса впоследствии были покрыты защитным слоем бетона – около 50 мм (для защиты от влаги). Одновременно нужно учитывать то, что продольно ориентированные пруты должны быть максимально приближены к горизонтальной поверхности, играя роль балки, устойчивой к растяжению.

Именно по этой причине не стоит увлекаться и прятать пояс глубже. Вертикальные конструктивные элементы устанавливают на предварительно подготовленное основание – 30 мм подбетонку. Это позволяет уберечь металл от коррозии, которая неминуемо возникла бы в иных ситуациях из-за воздействия влаги.

Также отметим необходимость изгиба арматуры на углах – не стоит укладывать пруты под прямым углом друг к другу, т.к. это сведет на нет все старания по созданию монолитной конструкции. Пруты размещают внахлест не менее 250 мм и прочно связывают проволокой.

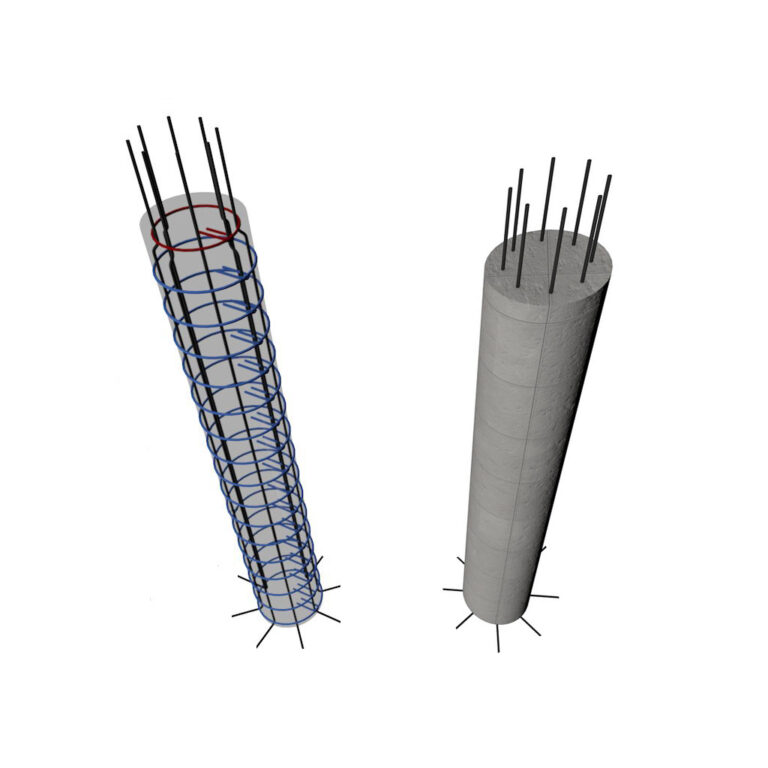

Армирование при строительстве буронабивного основания

При усилении буронабивной сваи используют ребристые пруты диаметром 10 мм. Их может быть 2, 3, 4 или более – в зависимости от диаметра используемой формы заливки. Как правило, в качестве последней используют асбестоцементную трубу диаметром 200 мм.

В этом случае можно использовать 3-4 прута арматуры, соединенные вместе так, как показано на рисунке ниже. Важно, чтобы элементы каркаса отступали от трубы не менее чем на 50 мм. Так же нужно учитывать, чтобы нижние части прутов упирались на заранее подготовленную бетонную площадку (см.

статью о буронабивных сваях).

Армирование для плитного фундамента

Плитное основание является одним из самых надежных и при этом самых дорогостоящих решений. Цена арматуры для фундамента, которую придется заплатить за нулевой цикл при таком строительстве, может составить до 20% от общей стоимости постройки.

При возведении такого типа основания используют ребристую арматуру диаметром 10-16 мм в зависимости от пучинистости грунта и величины нагрузки от будущего здания. Чем сложнее условия строительства, тем больше диаметр стальных прутьев. Укладывается два пояса, причем таким образом, чтобы образовались клетки со сторонами 200 мм.

Что такое арматурный каркас для фундамента

Бетон хорошо выдерживает изгибающие воздействия, но не может самостоятельно справится и изгибом. Для обеспечения несущей способности выполняют армирование фундамента своими руками. В большей степени это касается ленточных и плитных конструкций. В сваях и столбах металл укладывается больше из конструктивных соображений, чем реальной необходимости.

Блок: 1/6 | Кол-во символов: 348
Источник: https://DomZastroika.ru/foundation/armirovanie-fundamenta.html

Расположение арматуры в конструкции и общие положения

Стержни, заложенные в бетон, различаются по назначению:

• Продольные горизонтальные (рабочая арматура). Располагаются вдоль ленты, воспринимают изгибающую нагрузку. Диаметр подбирается расчетом. Для любой конструкции, толщина которой составляет 15 см и менее армирование закладывается в один слой. Для элементов с толщиной более 15 см (ленточные фундаменты) используется арматурный каркас, который состоит чаще всего из нижнего и верхнего армирования. В ленточном фундаменте диаметры продольных стержней для изготовления каркасов могут отличаться, но нижние всегда принимаются большего или равного (для небольших нагрузок) диаметра.
• Поперечные горизонтальные (хомуты). Обеспечивают совместную работу продольного армирования, связывают арматурный каркас в единое целое. Назначаются из конструктивных соображений (без расчета).
• Вертикальные (хомуты). При толщине конструкции более 15 см требуется связать не только продольные пруты, расположенные в одном горизонтальном уровне, но и верхнюю и нижнюю часть арматурного каркаса. Функцию берут на себя вертикальные хомуты. Диаметр и шаг назначается из конструктивных соображений.

Для каждого типа армирования отдельно рассматривается:

• диаметр;
• шаг;
• количество стержней.

Общими требованиями, о которых далее будет рассказано подробно, являются:

• марка стали;
• класс арматуры;
• защитный слой.

Блок: 2/10 | Кол-во символов: 1386
Источник: https://GidFundament.ru/lentochnyj/skhema-armirovaniya-lenty-svoimi-rukami.html

Роль армокаркаса

Армирование буронабивных свай в Москве

Армирование буронабивных свай – важный этап работ в современном строительстве. Это одно из достижений отрасли за последнее время. Оно способствует проведению строительных работ крупных масштабов на территориях с нестабильными почвами. Хорошо зарекомендовавшая себя методика широко применяется многими строительными компаниями. Одной из них является и компания «СтройМастер», специализирующаяся на работах по погружению свай.

Во время строительства существует потребность в проведении дополнительных мероприятий для повышения устойчивости и надежности конструкций. Ряд сил в толще грунта действуют в разных направлениях и оказывают давление, приводящее к деформированию фундамента. В состав свай может входить сам бетон, но такие конструкции обладают менее высокими эксплуатационными свойствами, чем те, которые содержат арматуру. Как известно, бетону в строительных работах сложно найти достойную замену. Он подвержен восприятию сжимающих усилий до 1 тонны на кв. см площади, однако плохо реагирует на нагрузку, растягиваясь и впоследствии разрушаясь. Для этого и производится армирование свай. Арматура в комбинации с бетонной смесью дает в результате возможность получения материала, удовлетворяющего все необходимые требования по строительным нормам к предполагаемой нагрузке. Поэтому и предпочитают применение буронабивных свай. Это состоящие из устанавливаемых по периметру предстоящего объекта круглых столбов железобетонные конструкции. Способность выдерживания нагрузки и тип грунта влияют на глубину этих конструкций, а общий вес сооружения – на численность колонн. Армирование буронабивных свай бывает круглым и продольным. Правильный выбор вариантов упрочнения строительных конструкций способен:

• предотвратить появление трещин;
• увеличить жесткость;
• повысить эксплуатационные ресурсы сооружений.

Закладка буронабивных свай производится при разметке фундамента. Подготовка лунок для свай происходит с помощью специальной буровой техники. Для неровных поверхностей, болотистых почв или на почвах с промерзанием ниже 1,5 м предпочтение лучше отдавать именно использованию буронабивных свай для фундамента. С ними строение будет иметь надежную опору.

Процесс армирования и его особенности

Армирование свай предполагает следующие действия:

• подготовку схемы;
• нахождение места для монтажных работ и бурения скважин;
• установку опалубки в форме цилиндра – съемной либо изготовленной из поливинилхлорида.

К достоинствам поливинилхлорида относятся:

• удобство применения;
• гибкость;
• легкость;
• способность скручиваться в рулон небольших размеров.

Этот материал – идеальное решение для сухого грунта, не подверженного сдвигам, однако для многослойной почвы предпочтительнее выбирать стальную опалубку с защитой, направленной на предотвращение коррозийных процессов. Увеличить надежность можно при помощи рубероида. Влияние негативных факторов внешней среды, плохих погодных условий, влаги можно уменьшить путем применения изоляции с добавлением рубероида. Он же способен существенно увеличить долговечность установки. Предварительно его сворачивают в трубу. Диаметр опалубки обязательно должен быть не больше размеров буронабивных свай. Армирование свай обязано быть с опалубкой, иначе арматура способна сдвинуться, а также может и грунт обвалиться. Строительные работы предполагают следующие действия:

• проведение точной разметки закладывания будущего основания и расчета материалов для конкретного случая;
• рытье траншеи в определенном месте глубиной в полметра;
• пробивание отверстий (конических либо цилиндрических) в местах с отметками промерзания почвы;
• укладывание в местах для установки свай двух шаров рубероида;
• монтаж армированного скелета в подготовленное отверстие, причем ему не следует доставать до дна углубления;
• подготовку бетонной смеси;
• окончательную фиксацию сваи по всем правилам;
• заливание бетонной смесью.

Что такое арматурный каркас?

Конструкция из вертикально расположенных металлических прутов, которые соединены вертикальными деталями из такого же материала, представляет собой арматурный скелет. Прутья имеют поверхность с ребрами. Существует:

• вертикальное армирование свай – с арматурой диаметром 10; 12; 16 мм, которая способна отлично держать нагрузку;
• горизонтальное армирование свай – используется арматура с гладкой поверхностью диаметральным размером от 6 — 8 мм.

Изготовление каркаса предполагает использование прутков продольной формы. Соединение арматуры может быть жестким и нежестким. Жесткая связка нуждается в использовании сварочных работ и арматуры диаметром 8 миллиметров, а нежесткое сцепление выполняется с помощью проволоки путем спиралевидного обвязывания, начиная снизу с продвижением вверх. Используют бетон марки М400, который упрочняет сжатие по оси и характеризуется отвечающей всем нормам морозоустойчивостью.

Особенности фундамента со сваями

Фундамент с применением буронабивных свай широко используется и в строительстве небольших частных объектов. Положительные стороны этого использования:

• такое строительство менее затратное;
• благодаря распределению равномерной нагрузки на фундамент с использованием буронабивных свай повышается надежность и срок службы строения.

В каркасе может быть использована арматура как с круглым, так и с квадратным сечением.

Выгодное предложение от компании «СтройМастер»

Компания «СтройМастер» работает на рынке забивания, погружения, вдавливания свай с 2012 года. Заинтересованных в оперативном и качественном выполнении работ, связанных с погружением свай, в том числе и армирование буронабивных свай, предлагаем воспользоваться услугами наших специалистов. Благодаря наличию собственного автопарка специализированной техники для работы со сваями и ограждениями, а также большому опыту по оказанию таких услуг и четкому соблюдению методик и СНиП мы можем гарантировать своим клиентам:

• профессионализм;
• высокий уровень качества;
• оперативность выполнения работ;
• надежность;
• достойный сервис;
• доступные цены;
• индивидуальный подход.

Обращайтесь к профессионалам! Ждем вашего звонка!
Заказать

Закажите услугу у нас!

Каркасы буронабивных свай — заказать изготовление и монтаж у завода металлоконструкции Арес по низким ценам

→ Каркасы буронабивных свай

Изготовление отраслевых каркасов буронабивных свай

Прочные и безопасные каркасы буронабивных свай традиционно востребованы в строительной и добывающей сфере. Пространственные опоры используют для возведения глубокого фундамента в районах с высокой плотностью построек и «ненадёжным» грунтом (обводнённым, неустойчивым).
Компания Арес предлагает отраслевым покупателям заказать строительство, установку типовых (по проекту заказчика) цилиндрических металлических каркасов, выполненных в заводских условиях.
Сварная трёхмерная несущая конструкция изготавливается:

• из продольной арматуры различного сечения,
• поперечных стальных полос в форме окружности (колец из труб).

Технология монтажа арматурного каркаса буронабивных свай

Отправьте ваш запрос на email: [email protected]
или через форму ниже

Наши инженеры

Почему с нами удобно работать:

• Нормальное юрлицо
• Выезд на замер в день обращения
• Начало работ в течение 48 часов
• Работаем с НДС
• Огромный опыт — более 500 сданных объектов
• Можем вести монтаж в ночную смену

Разница между контролируемым, неконтролируемым обучением и обучением с подкреплением

Есть несколько различных способов создания мебели из ИКЕА. В идеале каждая из них приведет к завершенному дивану или стулу. Но в зависимости от деталей один подход будет иметь больше смысла, чем другие.

Есть инструкция по эксплуатации и все нужные детали? Просто следуйте инструкциям. Осваиваетесь? Отбросьте руководство и идите в одиночку. Но неправильно положите инструкции, и вы должны разобраться в этой груде деревянных дюбелей и досок.

То же самое и с глубоким обучением. Основываясь на типе доступных данных и поставленном исследовательском вопросе, ученый выберет для обучения алгоритм с использованием конкретной модели обучения.

В модели контролируемого обучения алгоритм обучается на помеченном наборе данных, предоставляя ключ ответа, который алгоритм может использовать для оценки своей точности на данных обучения. Модель без учителя, напротив, предоставляет немаркированные данные, которые алгоритм пытается понять, извлекая особенности и шаблоны самостоятельно.

Полу-контролируемое обучение занимает золотую середину. Он использует небольшой объем помеченных данных, подкрепляя больший набор немаркированных данных. А обучение с подкреплением обучает алгоритм с системой вознаграждения, обеспечивая обратную связь, когда агент искусственного интеллекта выполняет наилучшее действие в конкретной ситуации.

Давайте рассмотрим типы наборов данных и задач, которые поддаются каждому виду обучения.

Что такое контролируемое обучение?

Если вы изучаете задачу под присмотром, кто-то присутствует и проверяет, правильно ли вы получаете ответ.Аналогичным образом, в контролируемом обучении это означает наличие полного набора помеченных данных во время обучения алгоритма.

Полностью отмечен означает, что каждый пример в наборе обучающих данных помечен ответом, который алгоритм должен придумать самостоятельно. Таким образом, маркированный набор данных изображений цветов сообщит модели, на каких фотографиях изображены розы, ромашки и нарциссы. Когда отображается новое изображение, модель сравнивает его с обучающими примерами, чтобы предсказать правильную метку.

Есть две основные области, в которых обучение с учителем полезно: проблемы классификации и проблемы регрессии.

Задачи классификации требуют от алгоритма предсказать дискретное значение, идентифицируя входные данные как члена определенного класса или группы. В наборе обучающих данных изображений животных это означало бы, что каждая фотография была предварительно помечена как кошка, коала или черепаха.Затем алгоритм оценивается по тому, насколько точно он может правильно классифицировать новые изображения других коал и черепах.

С другой стороны, в задачах регрессии рассматриваются непрерывные данные. Один вариант использования, линейная регрессия, должен показаться знакомым из класса алгебры: учитывая конкретное значение x, каково ожидаемое значение переменной y?

Более реалистичный пример машинного обучения — это пример, включающий множество переменных, например алгоритм, который предсказывает цену квартиры в Сан-Франциско на основе квадратных метров, местоположения и близости к остановкам общественного транспорта.

Обучение с учителем, таким образом, лучше всего подходит для задач, в которых есть набор доступных контрольных точек или наземной истины, с помощью которой можно обучать алгоритм. Но это не всегда доступно.

Что такое обучение без учителя?

Нелегко найти чистые, идеально размеченные наборы данных. А иногда исследователи задают алгоритмам вопросы, на которые они не знают ответа. Вот тут и приходит на помощь обучение без учителя.

При обучении без учителя модели глубокого обучения передается набор данных без явных инструкций о том, что с ним делать.Набор обучающих данных — это набор примеров без конкретного желаемого результата или правильного ответа. Затем нейронная сеть пытается автоматически найти структуру в данных, извлекая полезные функции и анализируя ее структуру.

В зависимости от решаемой проблемы модель обучения без учителя может организовать данные по-разному.

• Кластеризация : Не будучи опытным орнитологом, можно посмотреть коллекцию фотографий птиц и примерно разделить их по видам, основываясь на таких признаках, как цвет, размер или форма клюва перьев. Так работает наиболее распространенное приложение для обучения без учителя, кластеризация: модель глубокого обучения ищет обучающие данные, которые похожи друг на друга, и группирует их вместе.
• Обнаружение аномалий : Банки обнаруживают мошеннические транзакции, выявляя необычные модели покупательского поведения. Например, если одна и та же кредитная карта используется в Калифорнии и Дании в один и тот же день, это вызывает подозрения. Точно так же неконтролируемое обучение можно использовать для отметки выбросов в наборе данных.
• Association : Заполните онлайн-корзину подгузниками, яблочным пюре и стаканчиками-поильниками, и сайт может порекомендовать вам добавить к вашему заказу нагрудник и радионяню. Это пример ассоциации, когда определенные характеристики выборки данных коррелируют с другими характеристиками. Глядя на пару ключевых атрибутов точки данных, модель обучения без учителя может предсказать другие атрибуты, с которыми они обычно связаны.
• Автоэнкодеры : Автоэнкодеры принимают входные данные, сжимают их в код, а затем пытаются воссоздать входные данные из этого обобщенного кода.Это все равно, что начать с Moby Dick , создать версию SparkNotes, а затем попытаться переписать исходную историю, используя только SparkNotes для справки. Несмотря на то, что это изящный трюк глубокого обучения, в реальной жизни гораздо меньше случаев, когда полезен простой автокодер. Но добавьте уровень сложности, и возможности умножатся: используя как шумные, так и чистые версии изображения во время обучения, автокодеры могут удалять шум из визуальных данных, таких как изображения, видео или медицинские сканы, для улучшения качества изображения.

Поскольку в данных нет элемента «достоверной информации», сложно измерить точность алгоритма, обученного с помощью обучения без учителя. Но есть много областей исследований, в которых размеченные данные сложно получить или получить слишком дорого. В этих случаях, если дать модели глубокого обучения свободу действий для поиска собственных шаблонов, можно получить высококачественные результаты.

Что такое обучение без учителя?

Считайте это золотой серединой.

Полу-контролируемое обучение — это, по большей части, именно то, на что это похоже: обучающий набор данных с помеченными и немаркированными данными.Этот метод особенно полезен, когда извлечение релевантных функций из данных затруднено, а маркировка примеров — это трудоемкая задача для экспертов.

Обычными ситуациями для такого рода обучения являются медицинские изображения, такие как компьютерная томография или МРТ. Квалифицированный рентгенолог может провести и пометить небольшую часть снимков на предмет опухолей или заболеваний.Было бы слишком много времени и затрат, чтобы вручную пометить все сканированные изображения, но сеть глубокого обучения по-прежнему может извлечь выгоду из небольшой доли помеченных данных и повысить ее точность по сравнению с полностью неконтролируемой моделью.

Популярный метод обучения, который начинается с довольно небольшого набора помеченных данных, — это использование общих состязательных сетей или GAN .

Представьте себе две конкурирующие сети глубокого обучения, каждая из которых пытается перехитрить другую. Это GAN. Одна из сетей, называемая генератором, пытается создать новые точки данных, имитирующие данные обучения.Другая сеть, дискриминатор, извлекает эти вновь сгенерированные данные и оценивает, являются ли они частью обучающих данных или фальшивыми. Сети улучшаются за счет положительной обратной связи — по мере того, как дискриминатор лучше отделяет подделки от оригиналов, генератор улучшает свою способность создавать убедительные подделки.

Что такое обучение с подкреплением?

Видеоигры полны сигналов подкрепления. Завершите уровень и получите значок. Победите плохого парня за определенное количество ходов и заработайте бонус. Попасть в ловушку — игра окончена.

Эти подсказки помогают игрокам узнать, как улучшить свои показатели в следующей игре. Без этой обратной связи они просто совершали бы случайные действия в игровой среде в надежде перейти на следующий уровень.

Обучение с подкреплением работает по тому же принципу — и на самом деле видеоигры являются обычной тестовой средой для такого рода исследований.

В этом виде машинного обучения агенты ИИ пытаются найти оптимальный способ достижения определенной цели или повышения производительности при выполнении определенной задачи. Когда агент предпринимает действия, направленные на достижение цели, он получает вознаграждение. Общая цель: предсказать лучший следующий шаг, который нужно сделать, чтобы получить самую большую финальную награду.

Чтобы сделать свой выбор, агент полагается как на уроки из прошлых отзывов, так и на исследование новых тактик, которые могут принести большую отдачу. Это предполагает долгосрочную стратегию — так же, как лучший немедленный ход в шахматной партии может не помочь вам выиграть в долгосрочной перспективе, агент пытается максимизировать совокупное вознаграждение.

Это итеративный процесс: чем больше раундов обратной связи, тем лучше становится стратегия агента. Этот метод особенно полезен для обучения роботов, которые принимают ряд решений в таких задачах, как управление автономным транспортным средством или управление запасами на складе.

Так же, как ученики в школе, каждый алгоритм учится по-своему. Но из-за разнообразия доступных подходов остается только выбрать лучший способ помочь нейронной сети изучить основы.

Глубокое обучение с подкреплением пока не работает

24 июня 2018 г. примечание: если вы хотите привести пример из сообщения, пожалуйста процитируйте статью, из которой взят этот пример.Если вы хотите процитировать пост в целом можно использовать следующий BibTeX:

 @misc {rlblogpost,
    title = {Глубокое обучение с подкреплением пока не работает},
    author = {Ирпан, Алекс},
    howpublished = {\ url {https://www.alexirpan.com/2018/02/14/rl-hard.html}},
    год = {2018}
}


В основном цитируются статьи из Berkeley, Google Brain, DeepMind и OpenAI. за последние несколько лет, потому что эта работа наиболее видна мне. Мне почти наверняка не хватает чего-то из старой литературы и других учреждения, и за это я прошу прощения — в конце концов, я всего лишь один парень.

Однажды в Facebook я сделал следующее заявление.

Когда кто-то спрашивает меня, может ли обучение с подкреплением решить их проблему, я отвечаю, что нет. Я думаю, что это верно как минимум в 70% случаев.

Глубокое обучение с подкреплением окружено горами ажиотажа. А также по уважительным причинам! Обучение с подкреплением — невероятно общая парадигма, и в принципе, надежная и производительная система RL должна отлично справляться с все.Объединение этой парадигмы с эмпирической силой глубокого обучения очевидное соответствие. Deep RL — одна из самых близких вещей, которая выглядит как AGI, и это та мечта, которая питает миллиарды долларов финансирования.

К сожалению, пока не работает.

Теперь я считаю, что может работать . Если бы я не верил в обучение с подкреплением, Я бы не стал над этим работать. Но на пути много проблем, многие из которых кажутся фундаментальными. трудно.Прекрасные демонстрации ученых агентов скрывают всю кровь, пот и слезы, которые идут на их создание.

Я уже несколько раз видел, как людей привлекала недавняя работа. Они пытались глубокое обучение с подкреплением впервые, и в обязательном порядке они недооценивать трудности глубокого RL. В любом случае «игрушечная проблема» не так проста, как кажется. И обязательно поле несколько раз уничтожает их, пока они не научатся устанавливать реалистичные ожидания исследований.

Это не вина кого-то конкретно.Это скорее системная проблема. Легко написать рассказ о положительном результате. Трудно делать то же самое для отрицательных. Проблема в том, что отрицательные — это те, которые наиболее часто встречаются исследователи. В некотором смысле отрицательные случаи на самом деле важнее положительных моментов.

В оставшейся части сообщения я объясню, почему глубокий RL не работает, случаи, когда он действительно работает, и я вижу, как он будет работать более надежно в будущем. Я делаю это не потому, что хочу, чтобы люди перестали работать над глубоким RL.Я делаю это, потому что считаю, что решать проблемы легче, если есть согласие относительно того, в чем заключаются эти проблемы, и легче построить согласие, если люди действительно говорят о проблемах, а не независимо заново открывая одни и те же проблемы снова и снова.

Я хочу увидеть более глубокое исследование RL. Я хочу, чтобы к этой сфере присоединились новые люди. я также хотят, чтобы новые люди знали, во что они ввязываются.

Перед тем, как перейти к остальной части сообщения, несколько замечаний.

• Я цитирую несколько статей в этом посте.Обычно я цитирую статью за ее убедительные отрицательные примеры, исключая положительные. Это не значит, мне не нравится газета. Мне нравятся эти газеты — их стоит прочитать, если у тебя есть время.

• Я использую «обучение с подкреплением» и «глубокое обучение с подкреплением» взаимозаменяемо, потому что в моей повседневной жизни «RL» всегда неявно означает глубокий RL. Я критикую эмпирическое поведение глубокого подкрепления. обучение, а не обучение с подкреплением в целом. Статьи, которые я цитирую, обычно представляют агента с глубокой нейронной сетью. Хотя эмпирическая критика может относиться к линейному или табличному RL, я не уверенно они обобщают на более мелкие проблемы. Шумиха вокруг глубокого RL вызвана обещанием применения RL для больших, сложных, многомерные среды, где необходима хорошая аппроксимация функций. В частности, необходимо устранить эту шумиху.

• Структура этого сообщения — от пессимистичного к оптимистическому.Я знаю, что это немного долго, но я был бы признателен, если бы вы нашли время, чтобы прочтите весь пост перед тем, как ответить.

Без лишних слов, вот некоторые из случаев отказа глубокого RL.

Самым известным тестом для глубокого обучения с подкреплением является Atari. Как показано в теперь известной статье Deep Q-Networks, если вы объедините Q-Learning с нейронные сети разумного размера и некоторые приемы оптимизации, вы можете добиться человеческая или сверхчеловеческая производительность в нескольких играх Atari.

игр для Atari работают со скоростью 60 кадров в секунду. С в верхней части головы, можете ли вы оценить, сколько кадров в современном DQN необходимо достичь производительности человека?

Ответ зависит от игры, поэтому давайте взглянем на недавний Deepmind бумага, Rainbow DQN (Hessel et al, 2017). В этой статье проводится исследование абляции нескольких дополнительных достижений оригинальная архитектура DQN, демонстрирующая, что сочетание всех достижений дает лучшая производительность. Он превосходит человеческий уровень производительности более чем 40 из 57 Atari. попытки игр.Результаты отображаются на этой удобной диаграмме.

По оси ординат отложен средний балл, нормализованный для человека. Это вычисляется путем обучения 57 DQN, по одному для каждой игры Atari, нормализующие счет каждого агента таким образом, чтобы производительность человека составляет 100%, а затем график средней производительности по 57 игр. RainbowDQN преодолевает 100% порог примерно на уровне 18 миллионов кадров. Это соответствует примерно 83 часам игрового процесса, плюс сколько времени это займет обучить модель. Много времени для игры Atari, которую выбирает большинство людей. в течение нескольких минут.

Имейте в виду, 18 миллионов кадров — это действительно неплохо, если учесть, что предыдущая запись (Распределительный DQN (Bellemare et al, 2017)) потребовалось 70 миллионов кадров для достижения 100% медианной производительности, что примерно в 4 раза больше время. Что касается Nature DQN (Mnih et al, 2015), он никогда не достигает 100% медианной производительности даже после 200 миллионов кадров опыт.

Ошибка планирования гласит, что завершение чего-либо обычно занимает больше времени, чем вы думаете, что так и будет. Армирование у обучения есть своя собственная ошибка планирования — изучение политики обычно требует большего образцы, чем вы думаете.7 \) шагов для обучения, в зависимости от по задаче. Это поразительно большой опыт, чтобы управлять такой простой средой.

Статья о паркуре DeepMind (Heess et al, 2017), показано ниже, обученные политики с использованием 64 сотрудников на протяжении более 100 часов. В документе не уточняется, что такое «рабочий» означает, но я предполагаю, что это означает 1 процессор.

Это результаты: super cool . Когда он впервые вышел, я был удивлен deep RL даже смог научиться этим беговым походкам.

В то же время то, что для этого потребовалось 6400 часов ЦП, немного разочарование. Не то чтобы я ожидал, что на это потребуется меньше времени … досадно, что глубокий RL по-прежнему на порядки выше практического уровень эффективности выборки.

Здесь есть очевидный контрапункт: что, если мы просто проигнорируем эффективность выборки? Есть несколько настроек, в которых легко получить опыт. Игры большой пример. Но для любой настройки, где не соответствует , RL сталкивается с подъемом битвы, и, к сожалению, под эту категорию попадает большинство реальных настроек.

При поиске решения любой исследовательской задачи обычно компромиссы между разными целями. Вы можете оптимизировать для получения действительно хорошее решение для этой исследовательской проблемы, или вы можете оптимизировать для получения хорошего исследовательский вклад. Лучшие проблемы — это те, для которых нужно найти хорошее решение требует внесения хороших исследовательских вкладов, но может быть трудно найти доступные проблемы, соответствующие этим критериям.

Для получения исключительно хорошей производительности опыт глубокого RL не это здорово, потому что его постоянно побивают другими методами.Вот видео роботов MuJoCo, управляемых онлайн-траекторией. оптимизация. Правильные действия вычисляются почти в реальном времени, онлайн, с нет офлайн-обучения. Да, и он работает на оборудовании 2012 года. (Тасса и др., IROS 2012).

Я думаю, что это поведение хорошо сравнивается с паркуром бумага.

Рамы портала, сделанные правильно — APA — Ассоциация инженеров из дерева

Этот 30-минутный веб-семинар позволяет участникам понять важность крепления стен для противодействия ветровым и сейсмическим нагрузкам, понять роль портальных рам в сопротивлении боковым нагрузкам, выявить различные Параметры фрейма портала в Международном жилом кодексе (IRC) позволяют определить ключевые элементы фрейма портала и избежать распространенных ошибок. В настоящее время на этом веб-семинаре не предлагаются кредиты на повышение квалификации.

Приблизительная продолжительность: 30 минут.

Какая часть IRC указывает минимальную ширину для PFG?

IRC Таблица 602.10.5 — «Минимальная длина стеновых панелей с подкосами» указывает минимальную длину стеновых панелей с подкосами, необходимую для всех методов крепления, включая три метода портальной рамы. Минимальная длина PFG составляет 24 дюйма, если высота коллектора портала составляет восемь футов или меньше.

Можно ли разместить коллектор непосредственно под верхней пластиной стены?

Заголовок портальной рамы может быть расположен наверху стены, если он соответствует ограничениям по высоте стены и заголовка портальной рамы, а также требованиям к минимальной длине скрепленной стены в таблице IRC R602.10.5. Он также должен быть построен в соответствии с применимыми деталями фрейма портала в IRC. Это будет включать цапфовую шпильку, которая непрерывно проходит по внешней стороне рамы портала до верхней части жатки.

Если вместо натяжной ленты используется дерево 2x, каковы особенности крепления и длина 2x?

Натяжные ремни, требуемые согласно IRC, носят предписывающий характер, но могут быть разработаны альтернативные решения.

Одним из альтернативных вариантов изготовления стальной ленты является бревенчатая лента 2х4 или 2х6. Двойная альтернатива пиломатериалам должна иметь предел прочности на разрыв около 4200 фунтов.

2x должны быть прикреплены к стойке домкрата, ближайшей к отверстию, и выступать над жаткой и стеной пони, если таковая имеется.

При минимальных требованиях к ремню в 1000 фунтов, 2×4 или 2×6 должны быть прикреплены с помощью обычных гвоздей 14–10d (диаметром 0,148 дюйма). Семь гвоздей должны быть помещены в область заголовка, а семь гвоздей должны быть помещены в каркас стены ниже сегмент жатки. Если требуемая грузоподъемность ленты превышает 1000 фунтов, необходимо проверить прочность пиломатериала на натяжение и увеличить количество гвоздей.

Возможны и другие инженерные альтернативы, включая 2х10.

Существуют ли другие варианты портальной рамы выше 12 футов, жатки выше 10 футов или стены пони выше четырех футов?

Согласно предписаниям IRC методы крепления портальной рамы ограничиваются максимальной высотой заголовка портальной рамы 10 футов и максимальной высотой стены 12 футов, если используется стена пони.Стены пони над жаткой не могут превышать четырех футов.

Более высокая высота жатки может быть достигнута предписывающим образом путем использования более высокой бетонной стены ствола. Максимальная высота жатки 10 футов измеряется от вершины бетонной стены ствола. Высота стенки ствола не может превышать 48 дюймов.

См. Раздел R602.10.9, пункт 4 и рисунок R602.10.9, где указаны требования к армированию фундаментных стен. Кроме того, для метода PFH требуются горизонтальные перекладины (1) — №4 вверху и внизу основания. См. Рисунок R602.10.6.2.

Любая другая конфигурация фрейма портала потребует инженерного анализа и не подпадет под действие IRC. Производители запатентованных узкостенных изделий также должны быть проверены как возможные решения для таких конструкций.

Подход IRC к портальным фреймам является эмпирическим. Есть ли рациональный метод оправдания фрейма портала в IRC?

APA провела циклическое тестирование, чтобы установить фреймы портала с задержками и фреймы портала без задержек.Основываясь на обширных испытаниях в исследовательской лаборатории APA, APA подготовила предложения по добавлению этих конструкций портальной рамы в IBC и IRC в качестве альтернативных креплений.

Для получения рекомендаций по проектированию портальных рам, технический раздел APA TT-100, «Портальная рама с фиксаторами для настенных распорок» или специализированные приложения можно скачать здесь.

8d гвозди имеют длину всего 2,5 дюйма. Требуются ли более длинные гвозди в головку, если она состоит из двух слоев?

Более длинные гвозди не требуются, если коллектор состоит из двух элементов, при условии, что элементы механически соединены в соответствии с таблицей IRC R602.3 (1), или в соответствии с инструкциями по установке изготовителя жатки (когда используются два или более слоев LVL или другого конструкционного композитного пиломатериала). Это позволяет участникам действовать как одно целое.

Существует ли максимальная общая ширина гаража для использования портальной рамы?

IRC ограничивает максимальную ширину проема ворот гаража до 18 футов для всех трех методов портальной рамы. Эта информация указана на рисунках IRC 602.10.6.2, 602.10.6.3 и 602.10.6.4.

Для большого гаража можно использовать несколько портальных рам.Например: гараж на четыре машины с двумя дверями на две машины, гараж на три машины с дверью на одну и две машины, несколько мест для одной машины. Все они могут использовать комбинации одинарных или двойных портальных рам.

Имейте в виду, что метод CS-PF в настоящее время ограничен четырьмя портальными рамами на одной линии скрепленной стены. (Обратите внимание, что это ограничение не будет в IRC 2021 года из-за успешного предложения по изменению кода IRC, основанного на тестировании в исследовательской лаборатории APA.)

Таблицы в кодовой книге показывают только высоту проема, начиная с 64 дюймов.Означает ли это, что если высота проема меньше 64 дюймов, рама портала не нужна?

Возможно, вы просматриваете раздел CS-WSP, CS-SFB в таблице IRC R602.10.5. В IRC 2015 года информация о трех методах портальной рамы находится непосредственно над этой секцией, а минимальная длина основана на высоте стены.

В IRC 2018 информация о трех методах фрейма портала перемещена в нижнюю часть таблицы, а минимальная длина зависит от высоты заголовка.

Есть ли одобренный ремонт, если упущена опора глубиной 12 дюймов и залита глубина 6 или 8 дюймов?

Для метода PFH требуется опора глубиной 12 дюймов. Если основание не залито должным образом, инженер записи должен обеспечить ремонт.

Что касается PFH, вы сказали, что он дает 48 дюймов BWP. Это 48 дюймов с каждой стороны гаража или всего 48 дюймов?

Method PFH обеспечивает 48-дюймовую армированную стеновую панель для каждой стороны проема, где находится портальная рама.Если проем имеет одиночный PFH, он обеспечивает 48-дюймовую стеновую панель с подкосами. Двойной PFH обеспечивает 96-дюймовую стеновую панель с подкосами.

См. Таблицу R602.10.5 для получения информации о минимальной длине стеновых панелей с подкосами и соответствующей длине.

Что означает 1,5-кратная фактическая длина?

Когда мы говорим о портальной раме, имеющей 1,5-кратную фактическую длину, мы говорим о линейных метражах стеновой панели с подкосами, которые портальная рама вносит в необходимое количество распорок для закрепленной линии стены.

IRC Раздел R602.10.5.1 и Таблица R602.10.5 предоставляют эту информацию для каждого из методов распорок в IRC.

«Фактическая длина в 1,5 раза» означает, что рама портала обеспечивает жесткость, равную 1,5 длине панели рамы портала. Например, портальная рама шириной 24 дюйма внесет вклад в 36 дюймов распорки для требуемого количества распорок для этой закрепленной линии стены.

Можно ли сделать портальную раму двусторонней (и исключить натяжную планку)?

Назначение натяжного ремня — предотвратить «зависание» ограждения или стенки пони, когда ветер дует перпендикулярно стене, на которой находится портальная рама.

Дополнительная отделка рамы портала с внутренней стороны стены не помешает навешиванию перемычки или стенки пони. Это только обеспечит дополнительную боковую поддержку и не рассматривается в IRC.

Натяжная лента или элемент с требуемой натяжной способностью в соответствии с таблицей 602.10.6.4 IRC необходим для предотвращения закручивания.

Можно ли использовать портальную раму для двухэтажного дома, например, когда над гаражом есть этаж?

Методы PFH и PFG можно использовать только в одноэтажных конструкциях или на первом этаже двухэтажного строения.Оба метода можно использовать при проеме гаражных ворот, когда над гаражом есть этаж.

Метод CS-PF можно использовать на первом или втором этаже здания. Этот метод можно использовать при проеме ворот гаража, а также вокруг проема на втором этаже строения, в том числе над гаражом. См. Рисунок R602.10.6.4.

Можно ли отремонтировать, если коллектор не проходит по стеновой панели? Можете ли вы уйти от протягивания жатки через узкую стену?

Нет ремонта на месте для заголовка, который не сплошной над стеновой панелью.Необходимо установить коллектор правильной длины, чтобы рама портала могла достичь жесткости, необходимой для противодействия боковым нагрузкам, приложенным к конструкции.

Можно ли использовать сплошные стены с оболочкой с CS-PF для сейсмостойкости D?

CS-PF должен использоваться с CS-WSP независимо от сейсмической зоны.

Раздел

IRC R602.10.4.2 объясняет требования к методам непрерывной защиты, включая использование CS-PF в сейсмических расчетах категории D и выше.

Требуется ли блокировка и крепление на стыке панелей средней высоты?

Блокировка требуется только при наличии стыка панелей.Если установлена ​​одна сплошная панель, дополнительной блокировки не требуется.

Какова функция королевского шипа?

Королевская шпилька помогает стабилизировать жатку и предотвращает раскачивание стены под действием ветровой нагрузки перпендикулярно проему. Он также работает с заголовком и другими элементами рамы портала для создания полужесткой рамы, которая позволяет раме портала выдерживать боковые нагрузки.

Существуют ли какие-либо требования к креплению жатки на цапфу?

Согласно данным IRC R602.10.6.2 и R602.10.6.4, цапфа крепится к жатке с помощью шести гвоздей 16d для методов PFH и CS-PF. Для метода PFG на рис. R602.10.6.3 IRC не указано, что требуется прибить гвоздь для цапфы к жатке, но можно предположить, что шесть гвоздей с грузилом 16d также применимы к этому методу.

Как учесть большие гравитационные нагрузки на балку / заголовок?

Заголовок портальной рамы должен быть рассчитан на гравитационные нагрузки, но также должен соответствовать минимальному размеру 3 x 11-1 / 4 дюйма, требуемому в соответствии с деталями портальной рамы IRC.Размер проема также ограничен максимум 18 футами. С этими ограничениями заголовок рамы портала должен выдерживать гравитационные нагрузки в дополнение к ожидаемым боковым нагрузкам.

В этих методах используются квадратные опорные плиты 2 дюйма. Меняется ли оно на квадрат 3 дюйма в зонах сейсмической опасности D и выше?

Подробная информация о методах портальной рамы на рисунках IRC 602.10.6.2, 602.10.6.3 и 602.10.6.4 требует наличия плоской шайбы 2 «x2» x3 / 16 «на всех анкерных болтах. Эти сведения применимы ко всем сейсмическим зонам.

У меня вопрос по слайду, на котором показаны две рамы портала, используемые над двумя проемами гаража. Обсуждение касается требования, что один непрерывный заголовок не допускается. На слайде, показывающем два заголовка, показано соединение на самом краю средней рамы портала, при этом один заголовок не поддерживается на одном конце. Где на самом деле должен располагаться этот разрыв — в середине средней рамы портала?

Заголовок рамы двойного портала должен проходить по длине центральной опоры, с штифтом домкрата и штифтом на конце.Заголовок единственной портальной рамы будет выходить за отверстие и будет поддерживаться отдельной шпилькой домкрата и цапфой.

Деревянная структурная панель в центральной опоре будет расширяться, чтобы закрывать стержень домкрата и шкворень одиночной рамы портала; однако длина панели для двойной портальной рамы будет равна расстоянию от края проема до края цапфы, поддерживающей заголовок двойной портальной рамы. Длина панели, которая простирается над шпилькой домкрата и цапфой для одинарной портальной рамы, не учитывается в длине панели для двойной портальной рамы.

Если для шпилек домкратов и королевских шпилек используются стандартные 2x шпильки, то «разрыв» между двумя портальными рамами будет на расстоянии 3 дюймов от края проема на единственной портальной раме.

Для гаража на две машины вы не сможете прикрепить вторую жатку к его шипу, когда первая жатка будет на месте. Есть ли способ добиться этого для гаража на две машины?

Один из способов добиться этого может заключаться в том, чтобы построить одну из портальных рам на земле, а затем наклонить ее на место.Это позволит забить кончик королевских шпилек.

Изменится ли что-нибудь в обрамлении стены портала, если каркасная стена начинается на фундаменте 1/2 стены? Это такие же соединения, как у высокой стены?

Для бетонного фундамента детализация одинакова, независимо от высоты фундаментной стены, при условии, что рама портала не превышает допустимых значений, указанных в таблице 602.10.5 IRC, а фундаментная стена усилена в соответствии с Разделом R602. 10.9 Пункт 4.Кроме того, для метода PFH требуются горизонтальные перекладины (1) — №4 вверху и внизу основания. См. Рисунок R602.10.6.2.

Для каменного фундамента детализация одинакова, независимо от высоты фундаментной стены, при условии, что рама портала не превышает допустимых значений, указанных в таблице 602.10.5 IRC, а фундаментная стена строится в соответствии с Разделом R602. 10.9 Позиция 3 и рисунок R602.10.9, которые ограничивают высоту кирпичной фундаментной стены до 48 дюймов.

Обратите внимание, что метод PFH не разрешается прикреплять к каменным стенам ствола в соответствии с этим разделом.

Какова ссылка APA на отказ от использования сплошного заголовка, когда у вас есть два гаражных проема?

Методы портальной рамы в IRC не тестировались для условий, когда заголовок сплошной над центральной панелью между двумя проемами. Если дом спроектирован таким образом лицензированным инженером, можно предположить, что это состояние было должным образом проанализировано и структурно исправно. Проектировщик также должен учитывать повышенный риск потери устойчивости непрерывного коллектора, который перекрывает несколько проемов гаража, особенно в промежуточных стенах или колоннах, которые недостаточно укреплены по бокам.

Для дома, спроектированного в соответствии с предписывающими методами IRC, заголовок не должен непрерывно проходить через центральную опору, если он должен соответствовать кодексу.

Почему нельзя использовать эквивалентный прижим для портальной рамы PFH вместо указанного прижимного ремня? Если обнаружится полевая ошибка, не будет никакого ремонта, кроме как вырвать фундамент и заново залить?

Метод PFH в IRC был протестирован только с использованием фиксаторов, встроенных в бетон.Это единственное условие, которое будет соответствовать предписывающим требованиям IRC. Если удержания не встроены в бетон, как показано на рисунке IRC R602.10.6.2, и требуется альтернативное крепление, проектирование этого альтернативного крепления должно быть выполнено лицензированным инженером, поскольку оно больше не будет квалифицироваться как предписывающий метод.

Для методов крепления IBC и IRC PFH (с прижимами) требуются встроенные прижимы ременного типа. Тип HD или другие прижимные устройства без ремней не соответствуют этому требованию.В ходе консультаций с Simpson Strong-Tie нам сказали, что прижим ремня будет иметь значительно меньший прогиб, чем тип HD. Использование прижима типа HD увеличит отклонение рамы портала, и оно может не работать в сочетании с другими элементами системы, сопротивляющимися поперечной силе.

Пособие для учителя по фактам и мнению — идеи грамотности

Давайте посмотрим на определение этих двух важнейших понятий:

Что такое факт?

Факт обычно относится к чему-то, что является правдой и может быть проверено как таковое.То есть факт — это то, что можно доказать.

Что такое мнение?

Мнение относится к личному убеждению. Это связано с тем, как кто-то к чему-то относится. Другие могут соглашаться или не соглашаться с мнением, но они не могут его доказать или опровергнуть. Это то, что определяет его как мнение.

Почему так важны факты и мнения?

Способность различать факты и мнения помогает учащимся развивать свои критические и аналитические навыки как при чтении, так и при аудировании.Факты и мнения часто переплетаются в текстах и ​​выступлениях. Поэтому совершенно необходимо, чтобы учащиеся были способны распутать нити того, что правда, от того, что является простым убеждением, если они хотят успешно ориентироваться в потоке средств массовой информации, с которым они столкнутся в своей жизни.

Будь то в новостях, в рекламе или в учебнике истории, различие между фактом и мнением имеет решающее значение для того, чтобы стать независимым человеком с критическими способностями, необходимыми, чтобы избежать легкого манипулирования.

Язык фактов и мнений: сигнальные слова и фразы

Как мы уже упоминали выше, писатели часто оживляют свои факты, добавляя свое мнение. К сожалению, иногда бывает трудно извлечь достоверную истину из предпочтений и предубеждений автора. К счастью, сам по себе используемый язык часто подбрасывает полезные подсказки в виде слов и фраз, которые помогают нам идентифицировать утверждения как основанные на фактах или мнениях.

Давайте теперь посмотрим на некоторые примеры тех сигнальных слов и фраз, которые используются во фрагментах предложений, которые часто предшествуют изложению факта или мнения:

Факт

● Годовой отчет подтверждает …

● Ученые недавно открыли …

● Согласно результаты тестов…

● Исследование продемонстрировало …

Мнение

● He утверждает, что …

● Это вид офицера , что…

● В отчете утверждается, что …

● Многие ученые подозревают , что…

Как мы можем как видно из приведенных выше примеров, язык, используемый для введения оператора, может быть полезен в инди в зависимости от того, оформляется ли это как факт или мнение.

Студентам также важно понимать, что вещи не всегда такие, какими кажутся. Иногда писатели, сознательно или нет, создают мнение как факт и наоборот. Вот почему важно, чтобы учащиеся развили четкое понимание того, что составляет факт и мнение, и им были предоставлены широкие возможности для практики различения между ними.

Что такое контекст?

Контекст — это обстоятельства, окружающие событие, утверждение или идея, и в терминах которых они могут быть полностью поняты.Факты и мнения должны быть помещены в контекст, из которого можно делать выводы.

Например, маленького мальчика, который говорит своей матери: «Я вчера вечером съел грузовик сладостей на вечеринке», нужно рассматривать в контексте его возраста и аудитории.

Мы можем с уверенностью сделать вывод, что он никогда не ел настоящую грузовую машину сладостей, но мы можем разумно оценить, что он ел их много, и хотел подчеркнуть этот момент.

Его мать могла бы задать уточняющий вопрос, чтобы превратить это мнение в неопровержимый факт.
