Каркас из арматуры для фундамента: схема, чертеж и пошаговая инструкция по укладке арматуры своими руками, как правильно уложить каркас, какое должно быть расстояние

Содержание

схема, чертеж и пошаговая инструкция по укладке арматуры своими руками, как правильно уложить каркас, какое должно быть расстояние

Чтобы выстроить малый дом в 1-2 этажа, хоз. постройку, придорожный магазинчик или гараж устраивается ленточный фундамент.

Это недорогой и надежный вариант при возведении строений малой этажности.

На его заливку расходуется минимум материалов и времени.

Бетон сам по себе довольно хрупкий и подвержен разрушению. Для его упрочнения используется арматурный каркас.

Строительные работы до начала процесса

Перед началом армирования необходимо сделать чертеж фундамента. Он должен подпирать внешние стены и несущие внутренние перегородки. После производится расчет арматурного каркаса.

Перед непосредственным началом строительных работ по вязке скелета необходимо:

  1. Выкопать траншею – согласно расположению и размерам чертежа.
  2. Собрать опалубку внутри траншеи из подходящих материалов.
  3. Организовать песчаную подушку в качестве подложки для равномерности распределения бетона.

Главные элементы для обустройства арматурного каркаса

От правильно собранной конструкции зависит ее надежность и долговечность.

Любой каркас ленточного фундамента включает такие арматурные элементы:

  • Продольная.
  • Поперечная.
  • Вертикальная.
  • Хомуты.
  • Вязальная проволока.

Правильный остов повышает несущую способность строения. Он также препятствует воздействию деформационных сил извне.

Какие схемы существуют?

Существует две установленные схемы продольной установке арматуры:

  • В четыре прута;
  • В шесть прутьев.

Если принять ширину основания для фундамента более чем 500 мм, то используется вторая схема. Это зависит от норм, которые предписывают рядом расположенные стержни укладывать с интервалом 400 мм друг от друга.


Боковая продольная арматура должна отходить от бетонных стенок на 50-70 мм. Это способствует сохранению защитного слоя бетона на каркасе.

При возведении фундамента любой высоты применяется два пояса армирования:

  • Верхний.
  • Нижний.

Типовые схемы по устройству углов и Т-образных примыканий применяются хомуты:

  • В виде «Г» элементов.
  • В виде «П» элементов.

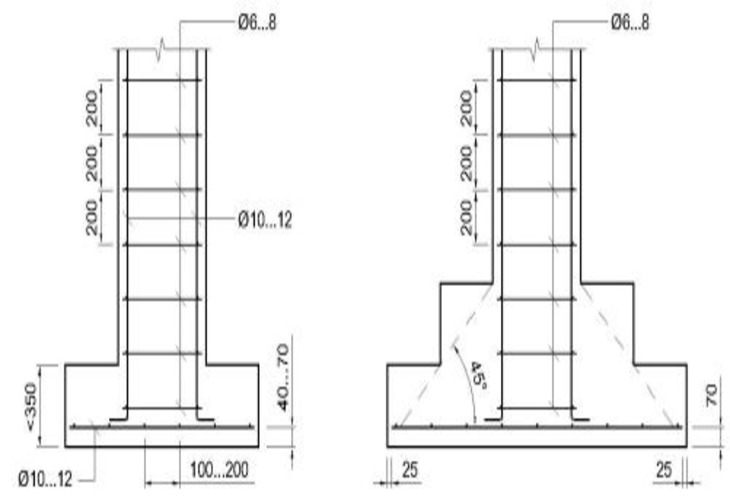

На рисунке изображен чертеж схемы армирования ленточного фундамента с применением Г и П элементов:

Гнутые элементы должны быть продолжением основных продольных прутьев и «наслаиваться» на них на 600-700 мм, но не короче 50 диаметров арматуры. Шаг арматуры в местах расположения углов вычисляется по соотношению: 0,75 х высоты фундамента.

Детальная информация по армированию содержится в СНиП 2.03.01-84 и СНиП 2.02.01-83.

Выбор и расчет

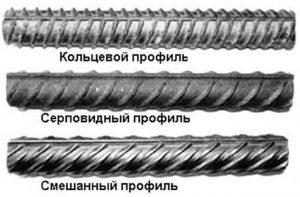

При армировании необходимо использовать арматуру класса АIII. Она отличается рифленой поверхностью. Ее применяют для продольных и поперечных хлыстов, а также в упрочнении углов.

Такой тип, по сравнению с гладкой, имеет лучшую сцепляющую способность с бетоном. Гладкие класса АI применяют для вертикальных элементов.

Допустимо применять только горячекатаную сталь марок:

  • Ст3кп;
  • 35ГС;
  • 35Г2С;
  • 32Г2Рпс;
  • 22Х2Г2АЮ;
  • 22Х2Г2Р;
  • 80С;
  • 20ХГ2Ц.

В настоящее время помимо стандартных металлических прутков применяют арматуру из стеклопластика. Ее прочность выше, чем у стальной. Но такой тип чаще используется в крупногабаритном строительстве для уменьшения нагрузки.

Упрощенный план расчета:

  1. Чтобы рассчитать сечение рабочих прутьев необходимо взять 0,1% площади сечения фундамента, а именно, для фундамента длиной:
    • менее 3м применимо сечение в 10мм;
    • более 3м — сечение необходимо применять не менее 12 мм, но не более 40 мм.
  2. Горизонтальная арматура составляет более 25% толщины рабочего прутка (минимальное значение 6 мм).
  3. Вертикальные стержни рассчитываются согласно высоты фундамента:
    • менее 0,8м принимается сечение в 6мм;
    • более 0,8м принимается сечение в 8мм и более.

Данные формулы применимы только при возведении небольших построек. Габаритные строения в соответствие со СНиП требуют учитывать запас арматуры для обеспечения достаточной прочности.

При планировании постройки в три этажа и выше, либо при наличии подвижных грунтов, предпочтительнее заказать расчет и схему в специализированной строительной фирме.

Еще больше информации о расчете арматуры в видео:

Необходимые инструменты и материалы

Прежде чем приступить к строительно-монтажным работам нужно заранее собрать необходимые инструменты и приспособления:

  • Рулетка или другой измерительный инструмент, чтобы выполнить замеры по месту;
  • Угловая шлифовальная машина (по-простому «болгарка»), чтобы раскраивать арматуру;
  • Специализированный крючок (можно изготовить самостоятельно), клещи или профессиональный пистолет, чтобы вязать проволоку;
  • Специальный инструмент, чтобы сгибать прутья.

Обустройство опалубки и подушки

Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.

Сборка опалубки поэтапно:

  • 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.
  • 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
  • 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.

Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.

Как правильно армировать — пошаговая инструкция

Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.

Этапы вязки «скелета» фундамента:

  • 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
  • 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
  • 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
  • 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.

Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.

Все пересечения арматуры должны вязаться проволокой. Иногда допустимо применять хомуты из пластика. Использование сварочного аппарата для соединения элементов запрещается строительными нормами.

Как правильно гнуть арматуру?

Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.

Чтобы согнуть металлический прут существует два способа:

  • Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
  • Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.

Горячий метод делает место сгиба хрупким. Для дальнейшей работы необходимо остудить готовое изделие на открытом воздухе.

Раскрой

Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.

Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.

Расположение

Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.

Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.

Для создания защитного бетонного слоя внизу фундамента под каркас на расстоянии около 0,5 метров необходимо подкладывать кирпичи. При этом не следует допускать прогибов скелета.

Как правильно уложить продольную арматуру?

Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.

То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.

Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.

Укладка поперечной

Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.

Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.

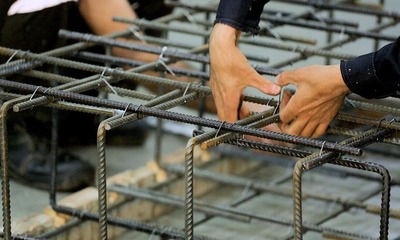

Процесс вязки

Для вязки существует специализированная «вязальная» проволока. Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав.

В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.

В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм.

Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.

Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.

Длину скрутки не следует делать слишком большой. Достаточно 3-5 витков для создания прочного соединения.

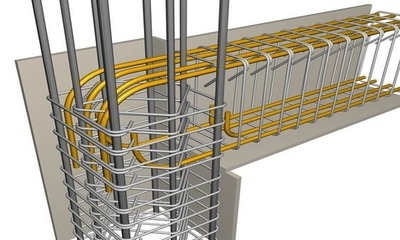

Углы основания

Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.

При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.

При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.

Возможные ошибки и как исправить

Малый напуск арматуры или его отсутствие в каркасе недопустим, так как в процессе бетонирования костяк может двигаться.

Это может привести к нарушению готового изделия. Лучше оставлять припуски по 200 мм.

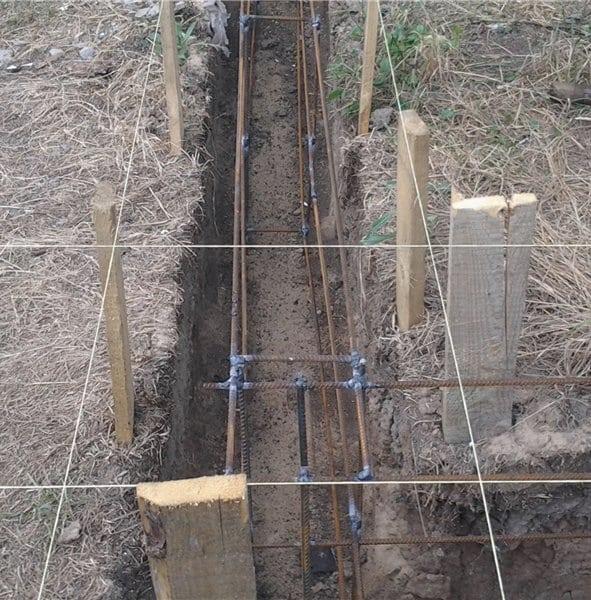

Сварка элементов или связывание неподходящим материалом, например, веревкой недопустимы.

Сварка делает узел крепления хрупким, а веревка не обеспечивает достаточной прочности соединения.

Армирование углов без напусков. Армирование углов внахлест хлыстом может привести к быстрому разрушению и неравномерному переходу нагрузок между двумя частями фундаментной конструкции. Для решения проблемы включаются добавочные гнутые элементы.

Заключение

В технологическом плане армирование ленточного фундамента – процесс запутанный и трудоемкий. Но его вполне реально осуществить самостоятельно с использованием инструкций. Достаточно использовать силу двух-трех рабочих и подготовить несколько простых расчетов. Такой фундамент станет хорошим началом для будущего негабаритного строения.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Каркас для фундамента из арматуры: особенности, разновидности, этапы работ

Дата: 12 января 2019

Просмотров: 6734

Коментариев: 1

Ответственной частью любого строения является фундамент, изготовление которого должно осуществляться с особой тщательностью. Соблюдение строительных требований обеспечивает качество, длительный ресурс эксплуатации, надежность возводимого здания. Арматурные каркасы применяются практически во всех видах оснований.

Основа из бетона, в котором отсутствует армокаркас, не обладает требуемой прочностью. Бетон способен воспринимать только сжимающие нагрузки, а каркас из арматуры компенсирует растягивающие усилия, различные виды деформаций, обеспечивая целостность основы.

Изготовление армокаркасов из стальных прутков определенного сортамента осуществляется на основе результатов предварительно выполненных расчетов. Это позволяет воспринимать значительные нагрузки, обеспечивает высокий запас прочности частным постройкам и ответственным конструкциям из монолитного бетона.

Рассмотрим особенности металлического контура усиления, виды армирования фундамента, способы фиксации стальных прутков, технологию выполнения операций.

Металлическая составляющая фундамента служит не только в качестве каркаса: арматурные прутья необходимы для того, чтобы воспринимать растягивающие нагрузки и деформации

Проектный этап

Сортамент применяемой арматуры влияет на ресурс эксплуатации строения и определяется на проектной стадии. До приобретения материалов на арматурный каркас для ленточного фундамента следует выполнить комплекс подготовительных мероприятий. Осуществление в полном объеме подготовительных мероприятий гарантирует долговечность будущей постройки.

Армирование ленточного фундамента

Проектная стадия предусматривает выполнение следующих мероприятий:

  • Изучение, анализ особенностей почвы, массы возводимого здания. Оценка данных параметров позволяет выполнить расчет усилий, произвести выбор требуемой арматуры. Диаметр прутков составляет от 10 мм для легких строений до 14-17 мм для тяжелых конструкций, возводимых на слабых почвах.
  • Определение вида будущего основания. От выбранного типа фундамента зависит сортамент применяемых прутков. Для столбчатой, ленточной и монолитной основы используются стержни разного размера.
  • Расчет потребности в арматурных прутках, учитывающий размеры возводимого здания, особенности фундамента, тип почвы. Зная необходимое количество, не сложно подсчитать потребность в финансовых ресурсах.

Несмотря на то, что функция арматурного скелета для любого железобетонного основания одна и та же, конструкции таких каркасов различаются для отдельных типов фундаментов

Особенности конструкции

Производство арматурных каркасов осуществляется из стальных прутков со специальными ребрами, обеспечивающими повышенный коэффициент сцепления с бетоном. Применение гладких стержней не позволяет добиться целостности железобетонного массива, подвергающегося воздействию усилий и температурных факторов.

Прочность каркасов из арматуры зависит от следующих факторов:

  • марки применяемых металлических стержней;
  • сечения используемых прутков;
  • правильно разработанной схемы конструкции, регламентирующей количество, сортамент арматуры;
  • выбранного метода фиксации арматуры.

Ленточный железобетонный фундамент армировать сложнее всего: суть остается прежней, но количество манипуляций и трудоемкость процесса формирования каркаса усложняется

Каркас для фундамента изготавливается с использованием арматуры, диаметр которой не должен быть меньше 12 мм. Применение уменьшенного сортамента возможно для усилений, предназначенных для подсобных строений, небольших дачных построек, гаражей, зданий из газонаполненных композитов или пеноблоков.

Для усиления оснований частных построек применяют прутки класса А-2 или А-3, прочностные характеристики которых способны обеспечить устойчивость, долговечность основы, а, следовательно, возводимого здания.

Правильное армирование фундамента

Разновидности крепления арматуры

Арматурные каркасы состоят из отдельных металлических стержней, объединенных в единую конструкцию с использованием следующих методов:

  • Соединения прутков с помощью электрической сварки.
  • Фиксации арматуры с использованием вязальной проволоки.

Проверенный способ фиксации стержней арматуры для ленточного основания – использование проволоки для вязки и выполнение работ с помощью специального приспособления.

Применение электросварки для крепления прутков обладает рядом недостатков, связанных с нарушением структуры металла, уменьшением прочностных характеристик.

Сварка каркасов не получила широкого распространения. Остановимся на особенности крепления стержней с помощью вязальной проволоки.

Специфика вязки

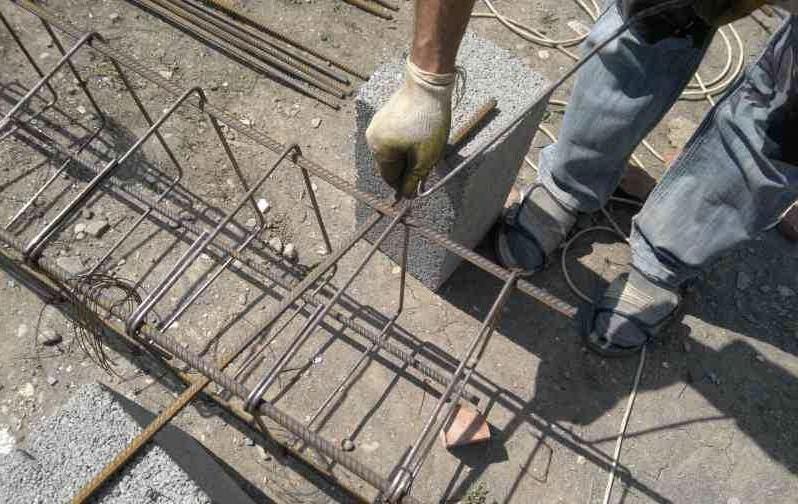

Производство арматурных каркасов с фиксацией элементов вязальной проволокой осуществляется следующими методами:

  • обвязка арматуры ручным способом, отличающимся повышенной трудоемкостью, требующим приложения значительных усилий, высоких затрат времени. Фиксация стержней производится в местах стыковки с использованием отожженной проволоки диаметром 0,8-1,2 мм. При ручном методе используются пассатижи или специальный крючок для выполнения вязки, использование которых позволяет прочно скручивать концы проволоки, обеспечивать фиксацию стержней;

Арматурные стержни соединяются воедино специальной проволокой

  • автоматизированным методом, предполагающим применение специального пистолета для вязки. Устройство гарантирует качественное соединение прутков, быстрое выполнение операций. Время, необходимое для фиксации пары прутков, не превышает одной секунды. Пистолет применяется при выполнении значительных объемов работ.

Арматурные каркасы, элементы которых скреплены вязальной проволокой, характеризуются прочностью, обеспечивают долговечность возводимого фундамента.

Виды усиленных конструкций

Функциональное назначение разновидностей пространственных конструкций, изготовленных из металлических прутков – обеспечение прочности железобетонного монолита. Каркас арматурный для фундамента определенного типа имеет свои конструктивные особенности, предусматривающие:

  • Наличие двух поясов контура усиления, скрепленных с помощью поперечно расположенных стержней. Применяется для цельного основания ленточного типа.
  • Использование стержневой сетки, обеспечивающей жесткость плиточных фундаментов.
  • Применение вертикально расположенных стержней, скрепленных цельными поперечными контурами, гарантирующими прочность буронабивных оснований свайного типа.

Каркас для плитного фундамента представляет собой две арматурные сетки, расстояние между которыми определяется исходя из выбранной толщины плиты

Типы армированных фундаментов

Рассмотрим разновидности железобетонных оснований, для усиления которых применяются стальные прутки:

  • основание ленточного вида распространено в частном строительстве, а также в промышленной сфере. Каркас арматурный для фундамента ленточного типа – сложная и ответственная конструкция, элементы которой фиксируются вязальной проволокой или хомутами, изготовленными из пластика. Пространственная конструкция воспринимает растягивающие и сжимающие усилия, обеспечивая целостность фундамента. Изготовление арматурных каркасов для ленточных оснований осуществляется непосредственно как в смонтированной опалубке, так и отдельно, с последующим опусканием в траншею готовых элементов;
  • плиточный фундамент актуален при возведении зданий на проблемных почвах. Толщина плиты регламентирует жесткий интервал между двумя стержневыми сетками, представляющими арматурные каркасы. Металлические стержни сеток расположены внутри бетонного массива, надежно защищены от коррозии. Толщина защитного слоя составляет 5 сантиметров. Сетки изготовлены из поперечных и продольных стержней, сечение которых составляет 12-14 мм;
  • свайный фундамент буронабивного типа позволяет запускать объект в эксплуатацию непосредственно после возведения, но характеризуется длительным циклом выполнения подготовительных мероприятий. Армокаркас отличается простой конструкцией по сравнению с другими видами усиления фундаментов. Каркас из арматуры содержит продольно размещенные стальные прутья. Длина превышает габарит буронабивной сваи на 0,3-0,5 м. Конструктивно рама представляет группу из 4-6 стержней диаметром 12 мм. Они обвязаны поперечными хомутами, форма которых напоминает треугольник или окружность.

Таковы разновидности фундаментов, при обустройстве которых применяются арматурные каркасы.

Последовательность операций

Самостоятельно осуществляя работы по формированию контура усиления ленточного основания, руководствуйтесь приведенными рекомендациями по выполнению операций:

  • Заготовьте прутки необходимой длины, диаметра, соответствующие предварительно разработанному эскизу.
  • Нарежьте стержни, соблюдая требуемые размеры.
  • Уложите с расчетным интервалом гладкие поперечные прутки (сечением 6-8 мм) требуемого размера, обеспечив расстояние 5 сантиметров до краев ленты.
  • Разместите сверху два ребристых прутка диаметром 12-16 миллиметров, формирующие нижний контур.
  • Установите вертикальную арматуру в точках сопряжений прутков, обеспечив ее длину на 10 сантиметров ниже общей высоты будущего основания.
  • Обеспечьте расстояние, равное 5 см, от контура усиления до грунта, используя куски кирпича, отходы, специальные подставки.
  • Зафиксируйте элементы, используя вязальную проволоку и специальное приспособление.
  • Выполните сборку и фиксацию прутков верхнего яруса, аналогичным образом.
  • Проверьте надежность крепления проволоки, неподвижность пространственной конструкции.

Осуществляя сборку, крепление стержней, расположенных на каждом из ярусов, предварительно согните с помощью специального инструмента выступающие концы длиной 30 сантиметров, что обеспечит необходимое перекрытие, жесткость угловых зон, позволит сформировать надежный пространственный армокаркас.

Итоги

Материал статьи содержит рекомендации, позволяющие изготовить армокаркас основания, обеспечивающий прочность, долговечность возводимого здания. Потребуются качественные материалы, необходимый инструмент и немного терпения.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Арматурный каркас в ленточном фундаменте: как сделать правильно

Пример армирования ленточного фундаментаПример армирования ленточного фундамента

Существует огромное количество различных типов фундаментов в зависимости от материала и конструкции, но все они имеют ключевой недостаток – слабая надежность при значительных или небольших грунтовых подвижках. Бетон считается прочным материалом, но он не способен длительное время выдерживать смещения почвы, он медленно разрушается, а с ним и само основание.

Чтобы такого не происходило используется специальный армированный каркас, который монтируют внутри фундамента перед его заливкой. Арматура имеет большую прочность на растяжение и разрыв, чем бетон, поэтому и выдерживает значительные нагрузки. Конструкция арматурного пояса существенно отличается в зависимости от типа основания, поэтому стоит подробно рассмотреть устройство каркаса для популярного среди частных застройщиков ленточного основания.

Несколько правил, о которых нужно помнить при армировании ленточных фундаментов

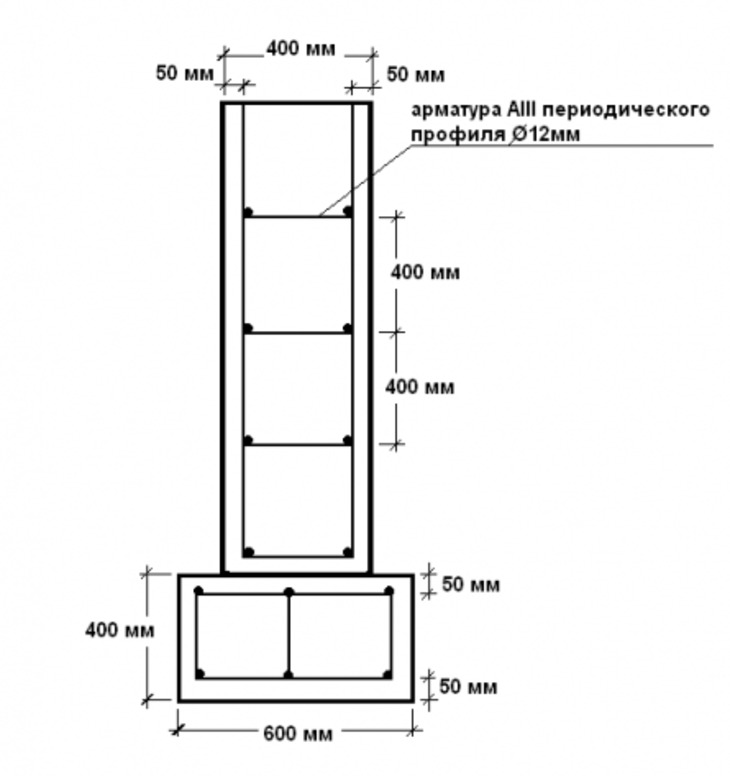

Схема арматурного каркаса с указанием расстояний между поясами Схема арматурного каркаса с указанием расстояний между поясами

Несмотря на то, что конструкция ленточного фундамента относительно простая, сделать правильное армирование довольно сложно. Для этого нужно помнить о ряде ключевых правил:

  1. Армированию подлежит вся по площади конструкция фундамента.
  2. Запрещено оголять кромки арматуры, в противном случае внутри основания начнется процесс разрушения металла.
  3. Не рекомендуется сваривать места соединения арматуры.
  4. Для создания каркаса используется несколько видов прутьев, продольные могут иметь диаметр 12 мм и ребристую поверхность, а поперечные и вертикальные могут быть и гладкими с меньшим диаметром.
  5. Перед выбором типа арматуры нужно провести подробный расчет нагрузки на фундамент, а также изучить структуру и особенности почвы.
  6. Каркас всегда делается изначально и затем опускается в опалубку.

Если нет технической возможности рассчитать зоны наибольшей деформации, тогда лучше по всему периметру основания предусмотреть три уровня продольной арматуры. Все соединения следует делать зажимными с помощью проволоки.

Технология армирования ленточного фундамента

Схема армирования ленточного основания с указанием способов примыкания Схема армирования ленточного основания с указанием способов примыкания

Армирование любого фундамента, в том числе и ленточного, состоит с нескольких подготовительных этапов:

  1. Расчет нагрузки здания на фундамент, а также подошвы на грунт.
  2. Выбор оптимального типа арматуры в зависимости от расчетных показателей, а также финансовых показателей.
  3. Подготовка строительной площадки, что включает расчистку территории, выкапывание траншеи по периметру будущего здания.
  4. Дно и стенки траншеи тщательно выровнять, устранить растительность и затем установить деревянную опалубку.
  5. На дне траншеи сделать песчано-гравийную подушку и утрамбовать ее.

После всех подготовительных работ можно начинать формировать арматурный каркас и в этом случае для более наглядного представления технологического процесса будет использоваться стальная арматура.

Формирование каркаса

Изготовление арматурного каркаса для ленточного фундаментаИзготовление арматурного каркаса для ленточного фундамента

Сначала каркас делается вне опалубки, но для ускорения процесса возведения дома, многие застройщики каркас делают непосредственно в траншее. Готовую конструкцию заливают бетоном, а опалубку покрывают гидроизоляционным слоем. Некоторые важные моменты при армировании ленточного фундамента:

  • если нет проекта будущего здания, тогда армирование проводится самостоятельно. При этом нужно использовать не менее двух вертикальных поясов, а горизонтальные пояса укладывают в зависимости от глубины залегания основания;
  • каждый пояс должен располагаться на расстоянии не менее 25 см от следующего;
  • выбор количества арматурных поясов также зависит от типа фундамента.

Для мелкозаглубленного основания может быть меньше поясов, чем для глубоко заглубленного. Количество арматурных поясов будет минимальным для не заглубленного основания.

Финансовый фактор. В некоторых случаях будет целесообразно использовать композитную арматуру с более высокими показателями прочности, чем металлическую.

Схема армирования ленточного фундамента

Схема армирования ленточного основания зданияСхема армирования ленточного основания здания

Практически все строители практикуют армирование по готовым геометрическим фигурам − квадрату или прямоугольнику. Столбчатые фундаменты армируют по кругу. Причина тут кроется в идеально правильных формах арматурного каркаса, ведь ровные линии и точные соединения гарантируют прочность конструкции в целом.

Чтобы сделать каркас правильно, нужно соблюсти толщину подушки прямо в траншее с учетом необходимого запаса для гидроизоляции и защитного слоя бетона. Поэтому, даже после заливки бетоном арматурного каркаса сложности в возведении основания не заканчиваются. Теперь нужно правильно и тщательно закрыть поверхность гидроизоляцией, причем категорически запрещено ее повреждать.

Именно ленточный фундамент считается самым простым и дешевым основанием в частном строительстве. Такое основание дешевое в возведении, так как здесь используется минимум рабочей силы, не нужно брать в аренду мощную строительную технику, также нет нужды использовать более дорогую мощную и прочную арматуру.

Единственная сложность – приходится делать сложные математические расчеты армирования, правильно устанавливать пояса и качественно их соединять.

Создание арматурного каркаса

Схема углового армирования каркаса ленточного фундаментаСхема углового армирования каркаса ленточного фундамента

Этапы армирования:

  1. Угловое армирование. На углах фундамента образуется излишек давления со стороны здания, поэтому там арматура должна быть максимально прочной, и соединена правильно.
  2. Угловое армирование выполняют ярусами, причем соединение продольных прутьев выполняется непосредственно в зоне углового поворота. Некоторые специалисты, имеющие специальное оборудование, дополнительно изгибают прутья под углом 90 градусов и устанавливают на местах изгиба 2−3 ряда вертикальной сетки. Тогда прочность углового соединения будет максимальной и не возникнет вертикальное смещение. Оптимальное расстояние в углах должно составлять 3−5 см.
  3. Продольное стеновое армирование. Оно более простое, здесь достаточно разложить продольную арматуру по всей длине фундаментной плиты и установить вертикальные соединительные прутья.

Все соединения связать проволокой. Расстояние прутьев до верхней кромки опалубки и до боковых стен должно составлять до 5 см.

Технологический процесс армирования

Установка опалубки для обустройства армированного каркаса ленточного основанияУстановка опалубки для обустройства армированного каркаса ленточного основания

Сначала устанавливается опалубка, внутренняя поверхность покрывается пергаментом или рубероидом.

В грунт траншеи вбиваются арматурные прутья расчетной длины и диаметра 10 мм. Прутья могут использоваться гладкие. Шаг между вертикальными прутьями составляет 400 − 600 мм.

На дне устанавливается подставка, на которую улаживают несколько рядов горизонтальных прутьев. Верхний и нижний ряды соединяются продольными перемычками и связываются между собой проволокой или стяжками.

При возведении каркаса нужно четко придерживаться допустимого расстояния до поверхности фундамента. Всегда должен быть запас бетона, который закроет концы прутьев и предотвратит коррозийные процессы внутри основания.

После установки каркаса нужно на дне траншеи предусмотреть вентиляционные отверстия и всю конструкцию залить бетоном.

Сколько нужно арматуры для ленточного фундамента

Схема арматурного каркаса с расчетом длины ленточного основанияСхема арматурного каркаса с расчетом длины ленточного основания

Для расчетов нужно знать несколько параметров будущего фундамента. Например, параметры основания следующие: ширина 3,5 м, длина 10 м; высота 0,2 м, ширина 0,18 м.

Этапы расчета:

Расчет общего объема отливки. Для этого принимается в расчет объем типичного параллелепипеда, а именно используем все параметры:

Р = АВ + ВС + СD + АD = 3,5 + 10 + 3,5 + 10 = 27 V; 27 х 0,2 х 0,18 = 0, 972.

Расчет внутреннего объема фундамента: 10 х 3,5 х 0,2 = 7 м³.

Вычитаем объем отливки: 7 – 0,97 = 6,03 м³.

Итог: объем отливки — 0,97 м³, объем наполнителя — 6,03 м³.

Расчет количества арматуры. Для облегчения расчетов принимается усредненный диаметр металла 12 мм.

В отливке будет два горизонтальных пояса, а вертикальные ряды будут располагаться с интервалом 500 мм. Периметр ленточного фундамента составляет 27 метров. Таким образом, нужно использовать 54 метра горизонтальных прутьев и 114 прутьев по 0,5 метров для вертикальной обвязки. С учетом заводской конфигурации прутьев, для вертикали понадобится 114 х 0,7 = 79,8 м арматуры.

Итак, для возведения ленточного фундамента с такими параметрами, нужно использовать 1 кубометр бетона, 6 кубов наполнителя (песок и щебень), 134 метра арматуры, которую затем нужно будет болгаркой порезать на заданные куски. Объем древесины для опалубки в данном расчете не проводится.

Армирование ленточного фундамента: схема, расчеты

Все строители знают, что армирование ленточного фундамента – необходимый этап возведения зданий, благодаря которому удается добиться нужных характеристик прочности, надежности, стойкости ко внешним воздействиям, существенно продлить срок службы. Тандем бетона и металла гарантирует наилучшие свойства, которые не может обеспечить ни один из этих материалов по отдельности.

армирование фундамента

армирование фундамента

Ленточный фундамент наиболее популярен в индивидуальном строительстве жилых зданий, так как обходится сравнительно недорого, предполагает небольшой расход материалов, быстрое и простое строительство. Но без усиления фундамента конструкция данного типа не будет обладать нужными свойствами и не прослужит долго. Поэтому упрочнение нужно делать обязательно, все работы можно осуществить своими руками.

Требования к бетону

Правильная армировка должна выполняться с использованием наиболее качественных материалов. Марка и класс бетона подбираются в соответствии с нужными показателями. Основные свойства прочности бетонных конструкций – это растяжение (Rbt,n), поперечный излом и осевое сжатие (Rb,n). Могут браться в расчет поправочные коэффициенты надежности в пределах от 1.0 до 1.5.

Требования к арматуре

Чтобы понять, какая арматура нужна для ленточного фундамента, необходимо выполнить расчеты и рассмотреть основные виды материала. Для выполнения работ используется механически упрочненная, горячекатанная строительная термически обработанная арматура. Класс выбирают по максимальным нагрузкам, учитывая характеристики на растяжение, пластичность, свариваемость, стойкость к коррозии, способность выдерживать температурные перепады и т.д.

Основные марки прутьев: стержневая горячекатанная (А), проволочная холоднодеформированная (Вр), канатная очень прочная (К). Для каркасов фундамента выбирают прутья класса по пределу текучести А400 (АIII) с серповидным рисунком по типу «елочки».

a400

a400

Правильное армирование предполагает использование таких видов стержней:

  • Рабочие – для укладки по периметру
  • Поперечные вертикальные
  • Поперечные горизонтальные (хомуты)
  • Дополнительные – обычно вместо них используется вязальная проволока

Чтобы понять, какую арматуру лучше использовать, нужно помнить о некоторых правилах. Для усиления основания одно-, двухэтажных зданий и легких строений подойдут прутья диаметром 10-24 миллиметра. Прочностные характеристики более толстой (и намного более дорогой) арматуры задействованы вряд ли будут.

виды арматуры

виды арматуры

Стержни должны быть рифлеными, так как они обеспечивают прекрасную адгезию с бетонным раствором, их толщина должна четко соответствовать указанным в документах значениям. Гладкие прутья стоят дешевле, но они не позволят создать надежный и прочный армокаркас. Использовать их можно лишь в поперечных соединениях, где отмечена не очень большая нагрузка.

При создании каркаса ленточного фундамента на однородной почве можно выбрать материал диаметром 10-14 миллиметров, на неоднородной – лучше 16-24. Если сторона здания составляет больше 3 метров, рабочее армирование монолитного фундамента делают из стержней минимум 12 миллиметров, но не более 40.

Технология требует, чтобы горизонтальные хомуты по диаметру не были меньше, чем четверть рабочих прутьев – обычно берут 6 миллиметров. Вертикальные стержни для малозагубленных фундаментов в 80 сантиметров и меньше должны составлять минимум 6 миллиметров в сечении. Все продумав, можно определить, какой диаметр прутьев нужен для разных видов работ.

Требования к армированию

До того, как армировать, нужно определиться с тем, каких размеров будет каркас, выполнить чертеж, нарисовать схему всех работ и конструкций. Геометрические размеры фундамента должны быть такими, чтобы расположение арматуры было свободным. Бетонный слой полностью покрывает каркас, защищая его от внешних воздействий, коррозии.

Минимальные расстояния между прутьями должны быть достаточными для эффективной стыковки и соблюдения всех правил технологии. В работах используется исключительно качественная арматура, в соответствии со СНиП 3.03.01. Гибка прутьев выполняется с использованием специальных приспособлений. Радиус изгиба соответствует диаметру и физическим параметрам стержней.

Видео ручной станок для гибки арматуры

И еще одно полезное видео:

Видео как гнуть арматуру работа на самодельном станке

Расчет размера, количества и диаметра арматуры

Важно сразу знать, сколько нужно арматуры, чтобы сделать арматурный каркас надежным и прочным. Зная размеры постройки, можно все тщательно просчитать.

Стандартная конфигурация каркаса для небольших домов:

  • Нижний и верхний ряд пояса
  • 3-4 прута для каждого ряда
  • Актуальное расстояние между прутьями – около 10 сантиметров. Расстояние от стержней до краев основания должно быть минимум 5 сантиметров.
  • Пояса соединяют хомутами или отрезками стержней с шагом 5-30 сантиметров.

схема каркаса

схема каркаса

Так, если нужно возвести строение площадью 150 квадратных метров, периметр внешних стен составляет 50 метров. Чтобы высчитать количество арматуры, нужно учесть все: 2 пояса продольного ряда по 3 прута это 6 прутов, умножить на 50 метров, выходит 300 метров основных прутьев. Если укладка перемычек осуществляется с шагом 30 сантиметров, получается 167 штук на 50 метров. Длина перемычек поперечных 30 сантиметров (167х0.3=100.2 метра), вертикальных – 60 (167х0.6=200.4 метра).

Получается, что на вопрос о том, сколько арматуры нужно для упрочнения дома площадью 150 квадратных метров с периметром стен 50 метров, ответ таков: 300 метров толстых рифленых прутьев и 300.6 более тонких стержней. Плюс 10-15% на запас и стыковку.

Правила армирования ленточного фундамента

  • Рабочие стержни должны соответствовать минимум классу А400.
  • Сварка для соединения прутьев не используется из-за вероятности ослабления сечения элемента.
  • По углам каркас связывается, не сваривается.
  • Гладкую арматуру лучше не брать даже для хомутов.
  • Слой внешнего защитного бетона должен составлять минимум 4 сантиметра, что станет гарантией эффективной защиты от ржавчины.
  • В продольном направлении прутья в каркасе соединяют с нахлестом, равным минимум 25 сантиметрам и хотя бы 20 диаметрам стержней.
  • Нормы требуют, чтобы при частом расположении металлических прутьев заполнитель в бетонном растворе был не очень крупным и не застревал между прутьями.
  • Как правильно укладывать арматуру в траншею – это можно сделать двумя способами: создать каркас вне фундамента или прямо в траншее. Способы армирования практически равноценны, но для работы в траншее придется привлечь кого-то, в то время, как сооружение каркаса отдельно на объекте может исполняться самостоятельно.
  • Вязка осуществляется специальным крючком или вязальным станком.

вязка ключком

вязка ключком
  • Многие задаются вопросом, какая проволока идет на вязку – ответ прост: мягкая тонкая проволока не очень высокого уровня прочности. Ее нужно хорошо натягивать, прочный узел получается за 2-3 оборота крючка.
  • Напуск (расстояние от края прута до точки вязки) должен быть равным минимум 5 сантиметрам.
  • Все проволочные соединения должны быть максимально плотными, без свободного места между хомутами и каркасом, двигаться не должен никакой элемент.

Как вязать арматурную сетку самостоятельно

Нижеследующая пошаговая инструкция даст возможность узнать, как правильно сделать каркас и обеспечить фундаменту нужные свойства. Проще всего готовая арматура для ленточного фундамента вяжется на земле. Вне конструкции создаются прямолинейные участки сетки, а вот вязка углов осуществляется после опускания каркаса в траншею.

  1. Сначала нужно нарезать куски прутьев. Начинать вязку лучше с наиболее короткого участка фундамента, чтобы получить немного опыта. Резать нужно по минимуму, стараясь использовать всю длину рабочих прутов. Если в качестве примера взять ленточный фундамент шириной 40 сантиметров и высотой 120 сантиметров, то показатели получаются следующие.
  2. Со всех сторон металл заливается слоем бетона толщиной минимум 5 сантиметров. Чистые размеры каркаса по высоте – максимум 110 сантиметров, ширине – 30. Прибавляем для вязки по 2 сантиметра по обеим сторонам на нахлест. Получается, что заготовки для горизонтальных перемычек должны быть длиной около 34 сантиметров, вертикальных – около 144 сантиметров. Это для высоких фундаментов, но обычно используют основание высотой около 80 сантиметров.
  3. На ровную площадку кладут 2 прута, на расстоянии 20 см от торцов по обеим крайним сторонам вяжут горизонтальные распорки: складывают вдвое проволоку, просовывают под местом крепления и затягивают прокручиванием крючка.
  4. На расстоянии около 50 сантиметров по очереди крепят все горизонтальные распорки, конструкцию откладывают в сторону, делают еще одну такую же – это нижний и верхний каркасы, которые нужно связать вместе: приспособить упоры для обеих сеток между прутками и по вертикали по торцам по 2 распорки, прикрепить остальные куски. Аналогично нужно сделать со всеми прямыми участками конструкции.
  5. Потом на дно траншеи укладывают подкладки высотой минимум 5 сантиметров, устанавливают правильно боковые подпорки, сетку. Теперь нужно провязать каждый угол и стык, создав единый каркас. Нахлест торцов стержней должен быть равен минимум 50 диаметрам прутков.
  6. Дальше привязывают нижний поворот, крепят вертикальные стойки, к ним – верхний каркас. Потом по всем поверхностям опалубки нужно проверить расстояния, отступы, нахлесты в местах соединений, чтобы все было сделано правильно и четко.
  7. Соединение стержней по длине проблем обычно не вызывает, а вот крепление частей каркаса в углах нужно делать в соответствии с установленными нормами. Способов существует два: между двумя перпендикулярными конструкциями либо в точке примыкания стены к другой.

Технологии вязки углов:

1) Жесткое лапкой – в конце каждого прута под прямым углом вяжут лапку длиной минимум 35 диаметров стержня, соединяют загнутую часть к перпендикулярному участку. Так крепят внешние стержни каркаса стены с внешними прутами другой, в то время, как внутренние привариваются также ко внешним.

2) Г-хомуты – вместо лапки берут хомут длиной минимум 50 диаметров арматуры, одной стороной крепят к каркасу одной стены, вторую крепят с перпендикулярной. Внешние прутья соединяются с внутренними, шаг хомутов составляет ¾ высоты стены.

3) П-хомуты – для одного угла нужна установка двух П-образных хомутов длиной минимум 50 диаметров арматуры, каждый приваривают к одному перпендикулярному стержню и двум параллельным.

Примыкания создаются с использованием аналогичных способов крепежа.

Вязание арматуры при помощи специального приспособления – вязального станка

Чтобы создать этот инструмент, нужно взять несколько досок толщиной 20 миллиметров, отрезать 4 доски по длине арматуры, соединить по две на расстоянии, равном шагу вертикальных стоек, создав 2 одинаковых шаблона. Далее выполняют две вертикальные подпорки высотой, равной высоте сетки арматуры. Подпорки сооружаются с боковыми угловыми упорами, для работы лучше выбрать ровную площадку.

Приспособление используется так: на две сбитые доски устанавливаются ноги упоров, две верхние доски ставятся на верхнюю полку упоров, фиксируются. Все, макет арматурной сетки готов, теперь можно быстро вязать. Достаточно поставить на размеченные места вертикальные распорки арматуры, зафиксировав их гвоздями, прутки установить на каждую стальную перемычку, сделав так по всем сторонам каркаса. Далее берем крючок и проволоку – все, можно вязать. Такое устройство актуально там, где планируется создавать много однотипных секций сетки.

Видео как вязать арматуру при помощи приспособления

Как вязать армированную сетку в траншее

Работа в траншее сложнее, поэтому планировать все нужно загодя. На дно траншеи укладывают специальные приспособления или обычные камни на высоте минимум 5 сантиметров с шагом в ширину сетки. Камни выкладывают продольными стержнями, привязываются горизонтальные распорки. Пока прутки не станут в нужном положении, второй человек держит их за концы.

Осуществляется вязка арматуры с шагом между распорками шириной 50 см. Устанавливаем колышки и начинаем вязать монолитную конструкцию. Так делают на всех прямолинейных участках. Части каркаса к опалубке прикасаться не должны, должны находиться на расстоянии в несколько сантиметров от опалубки.

Потом вяжутся углы одним из нескольких существующих способов. Обязательно соблюдение длины нахлестов, с установкой вертикальных прутков. Часто стержни используют тут большего диаметра, повышая прочность материала. По завершении вязки заливается бетонный раствор в один заход, накрывается полиэтиленом, в процессе высыхания периодически поливается водой методом разбрызгивания.

Сваривание арматуры для армирования

В большинстве мест соединений лучше использовать вязку вместо сварки – готовая конструкция будет более прочной. Сварка возможна лишь при наличии аппарата и большого опыта, исключительно на прямолинейных участках.

сварка каркаса

сварка каркаса

Чтобы фундамент был действительно надежным, необходимо также позаботиться о правильности выполнения земельных работ под ленту, обустроив несколько слоев материалов (не только для основания и верха фундамента, но и заполняющие).

Практические советы

В местах, где нет большой нагрузки, можно осуществлять выбор арматуры в пользу прутков меньшего диаметра. Если от этого не страдает прочность, но удается понизить стоимость работ, такой вариант допускается. Решать, арматуру какого диаметра использовать в работе, стоит с учетом двух параметров: обеспечение достаточной прочности и стоимость работ, выбирая оптимальное соотношение цены и качества. В некоторых местах использование толстой арматуры просто не актуально, но покупка более дорогого материала существенно удорожит все строительство.

Раскладка каркаса в опалубке должна быть ровной. До того, как уложить конструкцию, необходимо тщательно проверить все размеры, исключить перекосы, деформации, несоблюдение параметров.

Видео армирование монолитных ленточных фундаментов неглубокого заложения

И еще одно видео:

Как правильно армировать ленточный фундамент своими руками

Правильный подбор арматуры и выполнение всех нормативных требований к организации процесса сделают армирование ленточного фундамента оправданным и эффективным этапом работы. Благодаря каркасу усиления удастся существенно улучшить прочностные характеристики здания, сделать его стойким к разным воздействиям и нагрузкам, надежным и долговечным.

расчет, чертеж, диаметр арматуры, как правильно вязать и избежать ошибок

После этапа проектирования любого сооружения начинается этап закладки основания.

Фундаменту приходится взять на себя нагрузки разного характера: при движении почвенного слоя, из-за того что здание давит на основание собственной массой, из-за сезонных колебаний температуры.

Столбчатый фундамент подходит для каркасных конструкций и широко применяется сегодня. Чтобы здание с подобным основанием служило дольше, для усиления опор столбчатого фундамента проводят армирование.

Понятие, требования и нормы

Процедура требует соответствия определенной нормативной документации:

Процедура позволяет переместить основную нагрузку с поверхности столба в слои бетона, которые лежат более глубоко, способствует соединению бетонных опор с ростверком и положительно влияет на срок эксплуатации железобетонных конструкций. Наличие арматурного каркаса снижает риск разрушения сооружения в целом.

Проведение армирования снижает неблагоприятный эффект, который может возникнуть из-за скачкообразного разрушения основания. Обрушение опор будет происходить не так быстро, конструкция постепенно расползется.

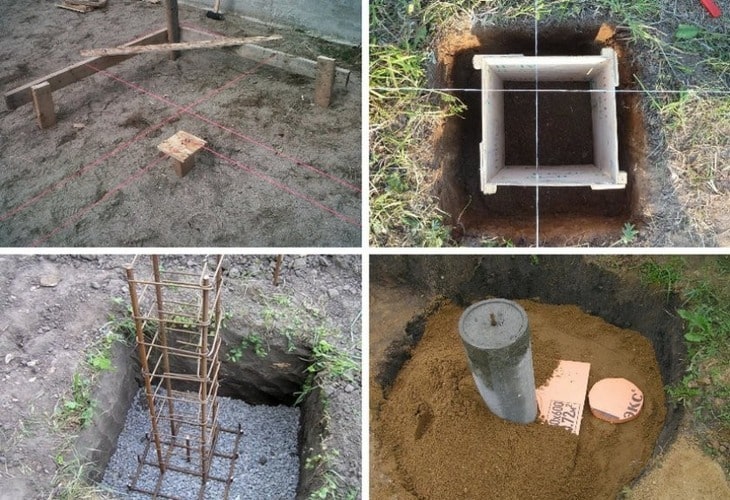

Как армируют — способы и чертеж

Существуют два метода проведения процедуры:

  1. Под все опоры подготавливаются скважины или котлованы на заложенную в проекте глубину. По ширине углубление должно слегка превышать ширину будущей опоры. В котловане монтируется опалубка, ее верхняя часть должна подниматься над грунтом на 50 см. Когда опалубка готова, создается арматурный каркас.
  2. На указанную по плану глубину производится забуривание скважин – здесь потребуется специальная техника. Опалубка потребуется только для надземной части основания. Такой метод более прост в выполнении и относится к современным методам, однако он требует грунта определенной плотности.

Схема армирования фундамента:



Когда арматурный каркас устанавливается на место, производится заливка бетонной смеси.

Бетонирование столбов под основание обязательно происходит по одному уровню. Если появляются неровности, для их исправления используют ростверк. Опалубка убирается, когда бетонная смесь наберет прочность. Котлован засыпается.

Арматура, требования к ней и расчет

Под фундамент здания обычно берут металлические прутья, класс А III и выше.

Сечения:

  • холоднотянутый прут – не меньше трех миллиметров;
  • горячекатаный – не менее шести миллиметров.

Сталь должна относиться к классу 15 или выше. Обязательна обработка составами, препятствующими возникновению коррозии.

Возможно применение и арматуры из композитных материалов. Она проще в монтаже, более упругая, более жесткая и не такая пластичная. Преимуществом композита является неподверженность коррозирующим процессам, этот материал хорошо выдерживает вертикальную нагрузку и не образует мостиков холода.

Главный нюанс при использовании композита – сращивание с ростверком осуществляется с помощью специального приспособления.

Диаметр прутков и как рассчитать их количество?

Основа арматурного каркаса: вертикальные элементы – ребристые прутки с диаметром 1-1,2 см.

Горизонтальные связующие элементы изготавливаются из монтажной арматуры с сечением в 6-8 мм.

Они необходимы для соединения вертикальных в общую конструкцию.

Верхние концы вертикальных прутьев должны выступать из бетонной смеси на высоту в десять-двадцать сантиметров от уровня заливки. Они требуются для привязки ростверка.

Объем требующихся для процедуры прутьев определяют так: общее значение диаметра их в бетонном основании не должно превышать 0,25 процентов от диаметра столба-основания. Рекомендуемый вариант соотношения диаметров 1 к 25.

Визуально расчет выглядит так:


Бетонная смесь должна обходить арматурный каркас слоем не менее двадцати пяти миллиметров, что позволит защитить металл от коррозии.

Для столбов подойдет и пространственный каркас, в котором прутки между собой соединены вязальной проволокой. Положение фиксируется до начала бетонирования.

Чтобы получить каркас для столба в 20 см диаметром при  глубине закладки фундамента в два метра, требуется четыре вертикальных прута. Сечение не менее 10 мм, лучше двенадцать. Шаг для перевязки 50 см, а значит, потребуется четыре места горизонтальных соединений.

Принцип расчета выглядит так:

  1. количество ребристых прутьев (длина) рассчитывается с учетом припуска в 200 мм, который необходим для проведения привязки ростверка. Получается, что на один столб надо (2+0,2)*4=8,8 метров прутка сечением 10-12 мм;
  2. для выполнения горизонтальных соединений количество гладкой арматуры рассчитывается перемножением 0,2*4*4=3,2 метра прутка диаметром 6-8 мм;
  3. чтобы посчитать объем проволоки для вязки каркаса, останется выполнить такое действие 0,3*4*4=4,8 метра.

Получив количество материала, требующегося на один столб, остается только перемножить это на общее число столбов.

Схема расчета применяется для разного типа фундаментов. Если основание мелкозаглубленное, то в почву оно опускается не более чем на шестьдесят сантиметров, соответствующим образом корректируется расчет.

Технология

Подготовительный этап предусматривает расчет количества арматуры и нарезку прутьев необходимой длины. Когда закончены все подготовительные работы, готовы материалы, есть необходимое количество готового прутка, можно приступать к закладке и вязке.

Схема закладки

Закладка арматурного каркаса предусматривает следующие этапы:

  • под опорные столбы устанавливаются пруты, диаметром от одного сантиметра. Для круглых применяют шесть прутков сечением 8 мм;
  • для усиления опорной подошвы применяют сварную сетку. Используется арматура с сечением от 6 до 8 мм. Она укладывается двумя рядами. Толщина закраин составляет не меньше пятнадцати см;
  • если столбы грибовидной формы, для них выполняют двойное армирование. В первом слое прутки выгибаются в форме перевернутой «Г», вертикальная часть равна по высоте опоре. В этом случае выгнутая сторона проходит подрезку по диаметру;
  • если у опорных элементов переменное ступенчатое сечение, подготавливают несколько каркасов, они соединяются вязальной проволокой между собой.

Арматура в скважине поправляется так, чтобы горизонтальные элементы расходились по кругу от центральной точки к периферии, после чего в скважину монтируется каркасная заготовка и заливается бетон.

Если необходим арматурный каркас для устройства ростверка, схема для него выполняется аналогично:

  1. в железобетонную балку закладывают по два-три прутка с сантиметровым сечением;
  2. на углах основы прутки загибают на двадцать или более сантиметров;
  3. соединения укрепляют вязальной проволокой.

Этот метод помогает связать прутки опорных столбов с каркасом будущего ростверка. Закончив с этим, подают бетонную смесь.

Как вязать арматуру?

Для связки арматурных прутков требуется вязальная проволока небольшого сечения. В процессе используют специальный крюк.

Схема вязки:

  • подготавливается отрезок проволоки в тридцать сантиметров длиной, складывается вдвое;
  • петля проходит по диагонали перекрестия прутьев и выводится к концам проволоки;
  • в петлю заводится крюк, после чего проводится движение, в ходе которого зацепляются проволочные концы.

Использование вязки увеличивает прочность основания.

Как избежать ошибок?

Есть несколько типичных ошибок, которые влияют на прочность всего будущего строения.

Например:

  1. Арматура не сцепляется с бетоном, так как окрашена, загрязнилась. Необходимо обеспечить максимальную адгезию со смесью.
  2. Как арматуру применяют металлолом. Подобные материалы не подходят для возведения столбчатого фундамента.
  3. Соединение пересечений и узлов методом крест-накрест – неправильный подход. Пользоваться им не стоит.

Сварка арматуры вместо применения вязальной проволоки снижает прочность на излом или растяжение.

Экономить при закладке фундамента также не рекомендуется – важно тщательно соблюдать диаметр прутка, выполнять двуслойное армирование, располагать каркас на необходимом расстоянии от опалубки.

Заключение

Прочность здания опирается на то, какую нагрузку способен выдержать его фундамент. Армирование позволяет существенно усилить основание, однако важно внимательно отнестись к выбору материалов и предварительному расчету. Выполнив процедуру правильно, можно значительно увеличить срок эксплуатации готового сооружения.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Арматурный каркас для фундамента своими руками: как выполнить

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубкиУтепление

      Устранение трещин в стенах фундамента

      Как армировать ростверк

      Необходимость устройства опалубки

      Как сделать гидроизоляцию цоколя

  • Цоколь
    • ВсеКакой выбратьОтделкаУстройство

      Отделка фундамента камнем

      Выбор цокольной плитки для фасада

      Что такое цоколь

      Как закрыть винтовые сваи

  • Сваи

Армирование ленточного фундамента: 🏠 схема, расчет, монтаж

Прочное основание дома – это залог длительной и безопасной эксплуатации. Обязательным этапом работ является армирование ленточного фундамента. При этом сочетание крепкой арматуры и качественного бетона обеспечивает надежность конструкции.

Расчет фундамента

Попробуйте новый продукт

При создании каркаса фундамента важно грамотно выбрать материалы, произвести расчет и составить схему. Эти обязательные шаги предшествуют основному монтажу, который включает устройство подушки, опалубки и непосредственно заливку подготовленной формы.

Роль арматуры в ленточном фундаменте

Бетонное основание, поддерживающее здание, постоянно испытывает высокие нагрузки. Они обусловлены весом самой надземной конструкции, а также процессами, которые происходят в грунте. Ленточный фундамент имеет большую площадь контакта с нижележащими слоями земли. Со временем грунт уплотняется под подошвой фундамента. Но происходит этот процесс, как правило, неравномерно. В результате нагрузка в разных участках фундамента отличается и это вызывает внутреннее напряжение в конструкции. Ситуация усугубляется переменной влажностью в грунте, а также возможными аварийными протечками водоносных коммуникаций.

Под действием этих неблагоприятных факторов в бетоне со временем появляются трещины, расколы. Это влечет за собой разрушение фундамента и стен дома. Армирование помогает укрепить бетонную ленту и сохранить ее целостность. Металлический каркас арматуры сдерживает локальное давление и перераспределяет нагрузку в бетонной ленте. Поэтому, чтобы повысить надежность конструкции, необходимо обязательно армировать фундамент.

Можно ли заменить металл пластиком

Для армирования фундамента подходит материал разного качества. В строительстве применяют металлические и композитные элементы. Каркас из стеклопластика – это современное изобретение, однако для возведения частных домов он применяется редко. Для производства такой арматуры используют сверхпрочный стеклопластик. Внешне она выглядит в виде прутьев диаметром 4-18 миллиметров и длиной до 12 метров. На поверхности арматуры имеются спиралевидные ребра, повышающие степень сцепления с бетоном.

По своих техническим характеристикам строительный пластик не уступает металлу, а по некоторым позициям даже превосходит. Ленточный фундамент, имеющий арматуру из стеклопластика, более устойчив к разрывам. Однако у этого материала есть ряд недостатков, один из которых – высокая стоимость.

Пластиковая арматура слабее выдерживает давление сверху, не поддается свариванию и требует сложной технологии монтажа.

Какую выбирать арматуру

Для армирования ленточного фундамента подходят изделия разного класса. Выбирают арматуру, исходя из расчета и составленной схемы каркаса. При возведении ленточного фундамента подходят следующие виды арматуры:

  • Рабочая (диаметром от 12 мм).

  • Конструктивная (диаметром 8 мм).

  • Вязальная (проволока).

Чтобы армировать ленточный фундамент на однородном грунте, берут в работу прутья толщиной 10-14 мм. Для неоднородного субстрата нужны более крепкие изделия – 16-24 мм. Если стена дома имеет протяженность более трех метров, то для армирования фундамента под ней нужны рабочие стержни диаметром минимум 10 мм и максимум 40 мм.

Расчёт количества арматуры

Перед началом строительства фундамента всегда просчитывают, сколько арматуры понадобится для работы. Для этого необходимо знать параметры строения, схему каркаса. При возведении небольшого здания требуется материал для устройства двух каркасных поясов (нижнего и верхнего). Для каждого требуется по 3-4 стержня. Их располагают на расстоянии примерно 10 сантиметров.

Для соединения поясов нужна поперечная арматура. Общее количество прутьев высчитывают, умножая число прутков в обоих поясах на длину стен дома. Далее находят количество поперечных и вертикальных перемычек. При вычислениях удобнее пользоваться электронным калькулятором расчёта арматуры. Он помогает найти точное количество прутьев, необходимых для конкретного ленточного фундамента.

Схема изготовления каркаса

Типовая схема армирования на прямых участках состоит из продольных прутьев, которые вместе с поперечными элементами составляют объемную коробчатую конструкцию. Если закладывают высокий фундамент, то количество поясов в каркасе арматуры может быть не два, а три.

Расстояние между отдельными продольными элементами не должно мешать проникновению бетонного раствора. Если в состав бетона включен щебень фракции 20-40, то шаг между прутьями арматуры должен быть более 4 см.

Как и чем вязать сетку каркаса

Для вязки арматуры используют специальный крючок. С его помощью можно добиться скорости соединения элементов до 12-15 креплений в минуту. Чтобы ускорить процесс, рекомендуется пользоваться вязальным пистолетом. С этим приспособлением удается увеличить количество завязываемых узлов до 25-30 в минуту. Однако высокая скорость требует вложения финансов, поскольку хороший пистолет стоит дорого. Работу удорожает и специальная проволока, которая требуется к оборудованию.

Формирование каркаса начинают с подготовки проволоки и нарезки арматуры. По возможности длину прутьев сохраняют максимальной, так короткие отрезки уменьшают прочность фундамента и увеличивает расход арматуры.

Если навыка вязки арматуры мало, то рекомендуется начинать работу с короткого отрезка каркаса и далее переходить на более сложные участки.

Чтобы сделать узел, проволоку складывают вдвое и протягивают ее под местом соединения двух элементов. Затем прокручивают с помощью крючка. Затягивают проволоку крепко, но без лишних усилий, так как при сильном натягивании она может лопнуть. Силу натяжения отрабатывают опытным путем. Готовый хомут не должен двигаться от прикасания к нему. Если он сдвигается, то необходимо сделать страховочную завязку.

Сетку арматуры формируют таким образом, чтобы она была меньше параметров ленточного фундамента на 5 см с каждой стороны. То есть если лента фундамента имеет высоту 120 см и ширину 40 см, каркас должен быть соответственно 110 см в высоту и 30 см в ширину. Для фиксации на каждый узел используют проволоку длиной примерно 20 см. В местах соединения продольной арматуры должен быть нахлёст в 30 см. Процесс вязки осуществляют последовательно, согласно схеме армирования:

  1. На ровное место кладут два прута, выравнивают их по длине.

  2. Отступив от конца 20 см, привязывают поперечную арматуру.

  3. Остальные распорки привязывают на расстоянии 50 см.

  4. Подобным образом составляют второй пояс арматуры.

  5. Кладут заготовки на ребро на расстоянии высоты каркаса.

  6. По краям привязывают вертикальные распорки.

  7. По длине арматуры привязывают промежуточные элементы.

Можно ли воспользоваться сваркой

Специалисты рекомендуют отдавать предпочтение при армировании фундамента вязке, а не сварке. Это объясняется несколькими причинами. Во-первых, сварочные узлы на поперечных и продольных соединениях отличаются хрупкостью. Они уступают по прочности вязке в 2-2,5 раза. Во-вторых, в местах сварки часто начинается коррозионный процесс, в результате которого ленточный фундамент начинает медленно разрушаться.

В качестве исключения для ускорения работы допускается сварка на прямых участках арматуры. Однако соединение в углах при армировании ленточного фундамента должно осуществляться только с помощью перевязки проволокой.

Для сварки подходит лишь определенная марка металлической арматуры. Она имеет буквенное обозначение «С» и стоит значительно дороже обычного аналога.

Как армировать углы и примыкания

Перпендикулярные пруты, встречающиеся в углах и примыканиях ленточного основания, обязательно должны быть скреплены проволокой. Без угловой вязки армирование фундамента не имеет смысла, так как конструкция теряет монолитность.

Наиболее надежным вариантом является загнутый на 90 градусов прут, который повторяет угол. Чтобы осуществить такой способ армирования необходимо спецоборудование. Если диаметр прутьев небольшой (до 14 мм), то загнуть арматуру можно с помощью самодельных устройств. Загнутый прут имеет вид лапки. Длина каждой стороны должна быть не менее 35 диаметров. При таком способе внешний элемент арматуры одной стены соединяют с внешним прутом другой стены, а внутренний – с внутренним.

Другой вариант соединения арматуры требует применения Г-образного хомута. Его длинная сторона должна быть не менее 50 диаметров. Крепление осуществляют таким образом, чтобы угольник соединял внешний стержень одной стены с внутренним прутом перпендикулярной стены.

Третий вариант армирования углов фундамента – это использование П-хомутов. На один угол берут два элемента, у которых длины сторон равны 50-кратному диаметру. Каждый укрепляющий хомут фиксируют на два параллельных прутка и один перпендикулярный.

Чтобы ленточный фундамент прочно армировать на тупых углах, угловой стержень изгибают до нужного градуса и фиксируют к нему дополнительный для усиления. При этом внешние прутья арматуры соединяют с внутренними.

Армирование подошвы фундамента

Часто при строительстве зданий на пучинистых грунтах у фундамента делают дополнительное основание, которое называется подошвой. В результате бетонная лента приобретает большую стабильность, а дом меньше проседает. Чтобы подошва на 100% выполняла свои функции, ее также армируют.

Если грунты относятся к категории нормальных или среднепучинистых, в подошве ленточного фундамента делают один пояс рабочей арматуры. Одинарное армирование выдерживает умеренную подвижность субстрата. На сильно неустойчивых грунтах делают два пояса арматуры. Продольные прутья располагают на расстоянии 20-30 см друг от друга. Далее их соединяют поперечными отрезками и обвязывают проволокой места пересечений. Если подошва ленточного фундамента широкая, то поперечины делают также из ребристой рабочей арматуры. Она должна быть второго и третьего класса.

Земляные работы и подготовка подушки

Перед закладкой фундамента проводят подготовку грунта. Объем земляных работ для устройства этого вида основания небольшой. Первый этап – это рытье котлована под фундамент. Если планируется делать подошву, то размеры траншеи увеличивают. Второй этап – устройство подушки. Она помогает защитить бетонное основание от негативного воздействия грунтовой влаги и перераспределить нагрузку от подземных и надземных частей здания.

В большинстве случаев в качестве подушки используют песчано-щебеночную засыпку. Ее толщина должна быть в пределах 15-20 см. Материал равномерно распределяют по траншее и утрамбовывают.

Монтаж опалубки

Прежде чем устанавливать каркас арматуры в подготовленную траншею, в ней монтируют опалубку. Стенки формы для заливки бетона могут быть сделаны из разных материалов. Для этого подходят деревянные доски, фанера, металлические листы или пенополистирольные плиты. Наиболее универсальными и дешевыми материалами являются первые два. Деревянная опалубка, как правило, имеет многоразовое использование и может быть собрана в разных размерах. Щиты монтируют из обструганных сосновых досок толщиной 25-40 мм. Их предварительная сушка необязательна, так как слишком сухая древесина будет вытягивать из раствора влагу.

Процесс приготовления опалубки протекает в определенном порядке:

  1. Из древесных планок готовят вертикальные стойки, длина которых превышает высоту каркаса опалубки на 40-50 см. Этот запас нужен для прочного вбивания в землю. Один конец стоек заостряют.

  2. На земле раскладывают подготовленные вертикальные стойки на расстоянии 0,8-1,2 метра. К ним плотно без зазоров прибивают нарезанные доски.

  3. Готовые деревянные щиты устанавливают в траншею. Забивают стойки в землю до тех пор, пока нижние доски не достигнут поверхности.

  4. Между параллельными стенками устанавливают поперечины, которые будут контролировать ширину бетонной ленты.

  5. С наружных сторон опалубки ставят наклонные бруски, которые необходимы для удерживания стенок при заливке раствора.

Внутреннюю поверхность подготовленной опалубки выстилают полиэтиленом, чтобы предотвратить вытекание смеси сквозь возможные щели.

Установка каркаса и заливка бетоном

Перед началом заливки каркас опалубки проверяют на геометрию. Пространство внутри ограждения освобождают от мусора и посторонних предметов. В траншею кладут подкладки толщиной 5 см. Далее на них устанавливают связанный каркас арматуры, который собирался по чертежу. Вдоль него крепят фиксаторы, которые предотвращают соприкосновение армирования со стенками опалубки.

Заливку бетона производят одновременно по всей протяженности ленточного основания. Поэтому раствор или готовят на месте с помощью бетономешалки, или привозят на строительный участок в автомиксерах. Армирование и заливка ленточного фундамента под небольшие объекты (сарай, гараж, теплицу) не требуют больших затрат материалов. Бетон в этом случае можно замешивать вручную с помощью лопаты. После того как в опалубку залит слой примерно в 20 см, бетон уплотняют. Для этого удобно использовать ручной вибратор.

Требования к бетону

В состав бетонной массы входит вяжущее вещество (цемент), наполнители (песок, гравий, щебень), разбавитель (вода). Качество и количество этих составляющих определяет технические особенности раствора. Имеют значение четыре эксплуатационных показателя бетона:

  1. Класс или марочная прочность.

  2. Морозостойкость.

  3. Водонепроницаемость.

  4. Подвижность.

Марки бетона включают диапазон от М50 до М800. Для устройства армированного фундамента частного дома подходят марки от М100 до М300. В некоторых случаях используют бетон прочностью М400. В отношении морозостойкости для армированного основания применим материал категории F150. Показатель водонепроницаемости при условии хорошей гидроизоляции залитого каркаса имеет в данном случае чуть меньшее значение.

Удобоукладываемость (подвижность) определяет пластичность бетона и его распределение по объему. По этому критерию для ленточного фундамента подходят W2 (под легкие постройки) и W4 (под частные дома). Готовую бетонную смесь, привезенную в автобетоносмесителях, заливают в опалубку не позднее чем через 90 минут. Если раствор завозят на площадку в самосвалах без постоянного перемешивания, то этот период не должен превышать 45 минут.

При соблюдении всех правил армирования, подготовки опалубки и заливки бетона, фундамент способен выполнить все накладываемые на него функции. На протяжении всего срока эксплуатации такое основание выдерживает нагрузки и не дает зданию проседать.

Видео об армировании ленточного фундамента

Обучение с подкреплением — Персонализатор — Когнитивные службы Azure

  • 2 минуты на чтение

В этой статье

Обучение с подкреплением — это подход к машинному обучению, который изучает поведение, получая обратную связь от его использования.

Обучение с подкреплением работает:

  • Предоставление возможности или степени свободы разыгрывать поведение — например, принятие решений или выбор.
  • Предоставление контекстной информации об окружающей среде и возможностях выбора.
  • Обеспечение обратной связи о том, насколько хорошо поведение позволяет достичь определенной цели.

Хотя существует множество подтипов и стилей обучения с подкреплением, вот как эта концепция работает в Personalizer:

  • Ваше приложение предоставляет возможность показывать один фрагмент контента из списка альтернатив.
  • Ваше приложение предоставляет информацию о каждой альтернативе и контексте пользователя.
  • Ваше приложение вычисляет балла вознаграждения .

В отличие от некоторых подходов к обучению с подкреплением, Personalizer не требует моделирования для работы. Его алгоритмы обучения предназначены для реагирования на внешний мир (а не для управления им) и изучения каждой точки данных с пониманием того, что это уникальная возможность это требует времени и денег для создания, и что есть ненулевое сожаление (потеря возможного вознаграждения), если произойдет неоптимальная работа.

Какой тип алгоритмов обучения с подкреплением использует Personalizer?

Текущая версия Personalizer использует контекстных бандитов , подход к обучению с подкреплением, основанный на принятии решений или выборе между отдельными действиями в заданном контексте.

Память принятия решений — модель, обученная фиксировать наилучшее возможное решение в заданном контексте, — использует набор линейных моделей. Они неоднократно демонстрировали бизнес-результаты и являются проверенным подходом, частично потому, что они могут учиться из реального мира очень быстро, без необходимости многопроходного обучения, а частично потому, что они могут дополнять модели контролируемого обучения и модели глубоких нейронных сетей.

Распределение трафика исследования / использования производится случайным образом в соответствии с процентным соотношением, установленным для исследования, а алгоритм исследования по умолчанию — epsilon-greedy.

История контекстных бандитов

Джон Лэнгфорд придумал название Contextual Bandits (Langford and Zhang [2007]), чтобы описать подмножество обучения с подкреплением, и работал над полдюжиной статей, улучшающих наше понимание того, как учиться в этой парадигме:

  • Beygelzimer et al. [2011]
  • Dudík et al. [2011a, b]
  • Agarwal et al. [2014, 2012]
  • Бейгельзимер и Лэнгфорд [2009]
  • Li et al. [2010]

Джон также ранее давал несколько учебных пособий по таким темам, как совместное прогнозирование (ICML 2015), контекстная теория бандитов (NIPS 2013), активное обучение (ICML 2009) и выборочные границы сложности (ICML 2003).

Какие структуры машинного обучения использует Personalizer?

Personalizer в настоящее время использует Vowpal Wabbit в качестве основы для машинного обучения.Эта структура обеспечивает максимальную пропускную способность и минимальную задержку при составлении рангов персонализации и обучении модели со всеми событиями.

Список литературы

Следующие шаги

Оценка офлайн

.

Почему Фонд для сайтов | Фонд

Foundation — первая и самая продвинутая в мире адаптивная интерфейсная среда. Он позволяет быстро прототипировать и создавать сайты и приложения, которые работают на любом устройстве (от смартфонов до настольных компьютеров и телевизионных дисплеев) с библиотекой протестированных компонентов.

Foundation не требует какой-либо конкретной серверной части. Фактически, Foundation использовалась с десятками серверных технологий и CMS-технологий, а Foundation используется сотнями тысяч сайтов каждый день для создания надежных и надежных сайтов.

Так же, как существуют фреймворки для создания собственных интерфейсов приложений (например, Xcode для iOS), Foundation — это фреймворк для создания интерфейсной или клиентской части веб-сайта или веб-приложения. Foundation полностью работает в браузере, поэтому специалисту по дизайну или пользовательскому интерфейсу легко подключиться и работать локально без участия ИТ-специалистов.

Mobile First — это технология из двух частей и философия из двух частей.Foundation построен таким образом, что поощряет подход, ориентированный на мобильные устройства, сначала разрабатывая свой сайт или приложение для небольшого устройства, а затем расширяя его, чтобы включить более крупные дисплеи и более полнофункциональные устройства. Хотя это и не обязательно, построение таким образом в Foundation относительно просто и вводит действительно полезные ограничения при разработке продукта. Мы обнаружили, что это большая победа в разработке эффективных, повсеместно доступных продуктов.

Foundation построен с использованием HTML, CSS и Javascript, основных компонентов Интернета.Несмотря на то, что Foundation является достаточно передовой, мы используем такие надежные технологии, как jQuery, HTML5 Boilerplate и Normalizr, в качестве основы. Затем мы накладываем на верхние компоненты и плагины, предназначенные для работы во всех поддерживаемых нами браузерах и устройствах.

Поскольку Foundation использует только интерфейсную технологию, у него нет несовместимости с серверной или серверной технологией, и он использовался со всем, от WordPress и Drupal до .Net.

Foundation, среди всех гибких интерфейсных фреймворков, является единственным фреймворком, профессионально поддерживаемым организацией (ZURB), которая также использует фреймворк каждый день для клиентов, от небольших стартапов до крупных предприятий.Основа проверена годами. Он прошел пять основных итераций и множество точечных выпусков, чтобы гарантировать, что он работает везде, и мы будем продолжать его улучшать.

Миллионы дизайнеров и разработчиков, от крупных брендов до разрозненных стартапов, использовали Foundation и создавали потрясающие веб-сайты и приложения! Фундамент — правильное решение для вашего следующего проекта. Посмотрите наши слайды с конференции All Things Open 2016.

.

Отправить ответ

avatar
  Подписаться
Уведомление о
