ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ Π΅Π³ΠΎ Ρ‚ΠΈΠΏΡ‹

ΠžΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½ΠΎ:

21.10.2013

Π‘ΡƒΠΌΠ°Π³Π° для рисования Лилия Π₯ΠΎΠ»Π΄ΠΈΠ½Π³ «Π Ρ‹Π±Π°Ρ‡ΠΊΠ°», для Π°ΠΊΠ²Π°Ρ€Π΅Π»ΠΈ, ΠΏΠ°ΠΏΠΊΠ°, A3, 20 листов

284Β β‚½ ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅

Π‘ΡƒΠΌΠΊΠ° Π½Π° пояс Optimum

990Β β‚½ ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅

Π¨Ρ‚ΡƒΠΊΠ°Ρ‚ΡƒΡ€ΠΊΠΈ

Π›ΡŽΠ±ΠΎΠΉ Ρ‚ΠΈΠΏ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ нуТдаСтся Π² Π½Π°Π΄Π΅ΠΆΠ½Ρ‹Ρ… ΠΈ качСствСнных нСсущих конструкциях, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΌΠΎΠΆΠ½ΠΎ отнСсти Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚, каркас Π΄ΠΎΠΌΠ° ΠΈ нСсущий каркас ΠΊΡ€Ρ‹ΡˆΠΈ. ИмСнно эти ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ элСмСнты ΠΈ ΠΈΡ… устройство ΠΎΡ‚Π²Π΅Ρ‡Π°ΡŽΡ‚ Π·Π° ΠΈΡ‚ΠΎΠ³ΠΎΠ²ΠΎΠ΅ качСство ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ всСй постройки Π΄ΠΎΠΌΠ°. Π‘Ρ€Π΅Π΄ΠΈ описанных элСмСнтов особоС Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ стоит ΡƒΠ΄Π΅Π»ΠΈΡ‚ΡŒ нСсущСму каркасу ΠΊΡ€ΠΎΠ²Π»ΠΈ, ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΊΠ°Ρ‡Π΅ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ ΠΊΡ€Ρ‹ΡˆΡƒ Π΄ΠΎΠΌΠ°.

ΠšΠ°Ρ€ΠΊΠ°Ρ Π΄ΠΎΠΌΠ° ΠΈ ΠΊΡ€Ρ‹ΡˆΠΈ – Π²Π°ΠΆΠ½Ρ‹ΠΉ элСмСнт ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ любого здания. Однако наибольшиС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ (снСг, доТдь, Π²Π΅Ρ‚Π΅Ρ€) испытываСт ΠΊΡ€Ρ‹ΡˆΠ°, поэтому ΠΎΠ½Π° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ качСствСнной ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ.

Разновидности каркасных конструкций

Π‘Ρ€Π°Π·Ρƒ стоит Π½Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ каркас ΠΊΡ€Ρ‹ΡˆΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ нСсколько основных Ρ‚ΠΈΠΏΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ зависят ΠΎΡ‚ особСнностСй конструкции ΠΊΡ€ΠΎΠ²Π»ΠΈ:

  • каркасная конструкция ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°, которая выполняСтся ΠΈΠ· ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° ΠΈ идСально ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ для скатных ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… систСм Π΄ΠΎΠΌΠΎΠ²;
  • мСталличСский ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹ΠΉ каркас, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹ΠΉ ΠΈΠ· Π±Π°Π»ΠΎΠΊ ΠΈ ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΉ для Π΄ΠΎΠΌΠΎΠ² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°;
  • каркас Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°, ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹ΠΉ ΠΈΠ· ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠ»ΠΈΡ‚ ΠΈ примСняСмый ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΏΠΎΠ»ΠΎΠ³ΠΈΡ… ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… систСм Π΄ΠΎΠΌΠΎΠ².

ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈΠ· ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² Ρ‡Π°Ρ‰Π΅ всСго примСняСтся Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ частного Π΄ΠΎΠΌΠ° ΠΈ ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ двускатных ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… систСм. Π”Π²Π° Π΄Ρ€ΡƒΠ³ΠΈΡ… Ρ‚ΠΈΠΏΠ° каркасных конструкций Π½Π΅ нСсут для частного ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° Π½ΠΈΠΊΠ°ΠΊΠΎΠ³ΠΎ интСрСса, Ρ‡Ρ‚ΠΎ ΠΈ Π΄Π΅Π»Π°Π΅Ρ‚ ΠΈΡ… Π½Π΅Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ Π² Π΄Π°Π½Π½ΠΎΠΉ ΡΡ‚Π°Ρ‚ΡŒΠ΅.

Π’Π΅Ρ€Π½ΡƒΡ‚ΡŒΡΡ ΠΊ оглавлСнию

Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Π°Ρ каркасная систСма ΠΈ Π΅Π΅ Ρ‚ΠΈΠΏΡ‹

Π’ΠΈΠ΄Ρ‹ ΠΈ конструкция висячих ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… систСм.

ΠŸΠ΅Ρ€Π΅Π΄ Π½Π°Ρ‡Π°Π»ΠΎΠΌ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚, связанных с ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠ΅ΠΉ каркасной систСмы Π΄ΠΎΠΌΠΎΠ², Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΈΠΏ ΠΈ устройство конструкции ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. Вся нСсущая ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ каркасной систСмы Π΄ΠΎΠΌΠΎΠ² пСрСдаСтся ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹ΠΌ Ρ„Π΅Ρ€ΠΌΠ°ΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ‡Π°Ρ‰Π΅ всСго Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ просто стропилами. Для ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ дСрСвянный брус, сСчСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ мСньшС 150Ρ…50 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². ИмСнно Π½Π° эти Ρ„Π΅Ρ€ΠΌΡ‹ ΠΈ происходит дальнСйшСС ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ систСмы ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΠΊΡ€ΠΎΠ²Π»ΠΈ.

Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Π°Ρ систСма ΠΊΡ€ΠΎΠ²Π»ΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ висячСй ΠΈΠ»ΠΈ наслонной, Ρ‡Ρ‚ΠΎ зависит ΠΎΡ‚ особСнностСй конструкции самой ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠΉ систСмы Π΄ΠΎΠΌΠΎΠ². Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΎΠ±Π° Ρ‚ΠΈΠΏΠ° ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы ΠΌΠΎΠ³ΡƒΡ‚ свободно ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ Π΄ΠΎΠΌΠΎΠ² частного Ρ‚ΠΈΠΏΠ° ΠΈ основная Ρ€Π°Π·Π½ΠΈΡ†Π° Π² Ρ‚Π°ΠΊΠΎΠΌ Π²Ρ‹Π±ΠΎΡ€Π΅ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ висячиС стропила Π΄Π΅Π»Π°ΡŽΡ‚ свой основной ΡƒΠΏΠΎΡ€ Π½Π° мауэрлат ΠΊΡ€ΠΎΠ²Π»ΠΈ.

Π”Π°Π½Π½Ρ‹ΠΉ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ элСмСнт прСдставляСт собой дСрСвянный брус, установлСнный Π½Π° ΠΈΡ‚ΠΎΠ³ΠΎΠ²ΠΎΠΌ рядС ΠΊΠ»Π°Π΄ΠΊΠΈ нСсущСй стСны. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, для изготовлСния мауэрлата своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ дСрСвянный брус, сСчСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ составляСт 10Ρ…10 сантимСтров.

Π’ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Π΅ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΊΡ€ΠΎΠ²Π»ΠΈ крСпятся ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ бруса конькового Ρ‚ΠΈΠΏΠ°. ИспользованиС наслонной систСмы ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° Π½Π΅ прСдусматриваСт крСплСния Π² Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части систСмы.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ систСмы Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Π°Ρ Ρ‡Π°ΡΡ‚ΡŒ Ρ„Π΅Ρ€ΠΌ Π΄Π΅Π»Π°Π΅Ρ‚ ΡƒΠΏΠΎΡ€ Π½Π° Π½Π΅ΡΡƒΡ‰ΡƒΡŽ стСну Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΈΠ»ΠΈ Π½Π° ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΎΠΏΠΎΡ€Π½Ρ‹Π΅ ΠΊΠΎΠ»ΠΎΠ½Π½Ρ‹.

Π’ΠΈΠ΄Ρ‹ ΠΈ устройство наслонных ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… систСм.

Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, такая систСма Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Π° Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Ρ‚ΠΎΠΌ случаС, ΠΊΠΎΠ³Π΄Π° Π² Π΄ΠΎΠΌΠ΅ прСдусмотрСна Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½Π°Ρ нСсущая стСна.

НС стоит Π·Π°Π±Ρ‹Π²Π°Ρ‚ΡŒ ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π²Ρ‹Π±ΠΎΡ€ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ каркасной систСмы Π΄ΠΎΠΌΠ° зависит ΠΈ ΠΎΡ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… особСнностСй самого здания, устройство ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… Π·Π½Π°Π½ΠΈΠΉ. Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Ρ‰Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ Π½Π°Ρ€ΡƒΠΆΠ½Ρ‹ΠΌΠΈ нСсущими стСнами Π΄ΠΎΠΌΠ°, вСдь расстояниС большС ΡˆΠ΅ΡΡ‚ΠΈ ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ висячСй ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы.

Π’ Ρ‚Π°ΠΊΠΈΡ… случаях трСбуСтся наслонная систСма с Π³ΠΎΡ‚ΠΎΠ²ΠΎΠΉ Ρ†Π΅Π½Ρ‚Ρ€Π°Π»ΡŒΠ½ΠΎΠΉ нСсущСй стСной ΠΈΠ»ΠΈ ΠΊΠΎΠ»ΠΎΠ½Π½Π°ΠΌΠΈ ΠΈΠ· ΠΌΠ΅Ρ‚Π°Π»Π»Π° ΠΎΠΏΠΎΡ€Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. ИмСнно эта ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ ΠΎΡ€Π³Π°Π½ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ качСствСнный каркас ΠΊΡ€ΠΎΠ²Π»ΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ со Π²Ρ€Π΅ΠΌΠ΅Π½Π΅ΠΌ ΠΏΡ€ΠΎΠ²ΠΈΡΠ°Ρ‚ΡŒ ΠΏΠΎΠ΄ собствСнным вСсом, Π° Ρ‚Π°ΠΊΠΆΠ΅ вСсом ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π’Π΅Ρ€Π½ΡƒΡ‚ΡŒΡΡ ΠΊ оглавлСнию

ΠžΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹Π΅ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ для каркаса

Π’ Ρ‚ΠΎΠΌ случаС ΠΊΠΎΠ³Π΄Π° мастСр Ρ€Π΅ΡˆΠ°Π΅Ρ‚ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹ΠΉ каркас своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ, Π΅ΠΌΡƒ трСбуСтся ΠΏΠΎΠ½ΡΡ‚ΡŒ основныС элСмСнты ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ процСсса, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π·Π½Π°Ρ‚ΡŒ Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ всСх Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΡ‹Ρ… инструмСнтов ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ для этого Π΄Π΅Π»Π°. Π˜Ρ‚Π°ΠΊ, для ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ качСствСнного ΠΈ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠ³ΠΎ каркаса ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠΉ систСмы своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ потрСбуСтся Π½Π°Π»ΠΈΡ‡ΠΈΠ΅:

Для ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° Π΄ΠΎΠΌΠ° Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ качСствСнныС ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹, Π±Π΅Π· ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ – Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½, сучков, синСвы ΠΈ пятСн.

  • дСрСвянного бруса сСчСниСм 15Ρ…5 сантимСтра, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π±ΡƒΠ΄Π΅Ρ‚ использован для ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… Ρ„Π΅Ρ€ΠΌ;
  • дСрСвянный брус 10Ρ…10 сантимСтров, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ потрСбуСтся для изготовлСния мауэрлата;
  • доски для систСмы ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ, которая выбираСтся Π² зависимости ΠΎΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°;
  • Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ расходныС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½Ρ‹ для крСплСния мауэрлата ΠΈ всСй ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы.

Из ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… инструмСнтов мастСру потрСбуСтся Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠΎΠ»ΠΎΡ‚ΠΊΠ°, ΠΏΠΈΠ»Ρ‹, элСктричСской Π΄Ρ€Π΅Π»ΠΈ, Ρ€ΡƒΠ»Π΅Ρ‚ΠΊΠΈ, Ρ‚ΠΎΠΏΠΎΡ€Π° ΠΈ отвСса. Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, Π½ΠΈΠΊΠ°ΠΊΠΈΡ… инструмСнтов ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ назначСния для Π΄Π°Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ Π½Π΅ трСбуСтся, Ρ‡Ρ‚ΠΎ Π΄Π΅Π»Π°Π΅Ρ‚ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ процСсс ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ простым ΠΈ экономичным. ΠžΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎΠ΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ стоит ΡƒΠ΄Π΅Π»ΠΈΡ‚ΡŒ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π΅Π½ΠΈΡŽ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ качСствСнной дрСвСсины, которая являСтся Π·Π°Π»ΠΎΠ³ΠΎΠΌ качСства ΠΈ долговСчности всСго нСсущСго каркаса ΠΊΡ€ΠΎΠ²Π»ΠΈ.

Π’Π΅ΡΡŒ ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠΏΠΈΡ‚ΠΊΠ°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Π»ΠΈΡΡŽΡ‚ Π½Π° Π΄ΠΎΠ»Π³ΠΎΠ²Π΅Ρ‡Π½ΠΎΡΡ‚ΡŒ ΠΈ качСство нСсущСго каркаса, устройство ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π±Ρ‹Π»ΠΎ описано Π²Ρ‹ΡˆΠ΅. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ‚Π°ΠΊΠΈΠ΅ вСщСства Π·Π°Ρ‰ΠΈΡ‰Π°ΡŽΡ‚ Π΄Π΅Ρ€Π΅Π²ΠΎ ΠΎΡ‚ гниСния, Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΡ‚ врСдоносных насСкомых, способных ΠΈΡΠΏΠΎΡ€Ρ‚ΠΈΡ‚ΡŒ дрСвСсину Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ сроки.

Π”Ρ€ΡƒΠ³ΠΈΠΌΠΈ словами, ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ являСтся Π½Π΅ΠΎΡ‚ΡŠΠ΅ΠΌΠ»Π΅ΠΌΠΎΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ процСсса.

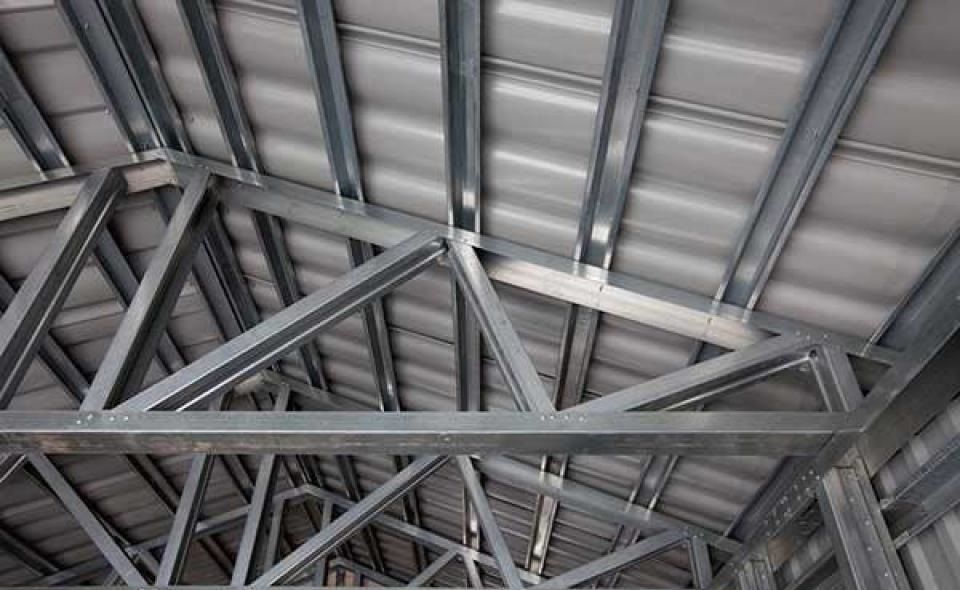

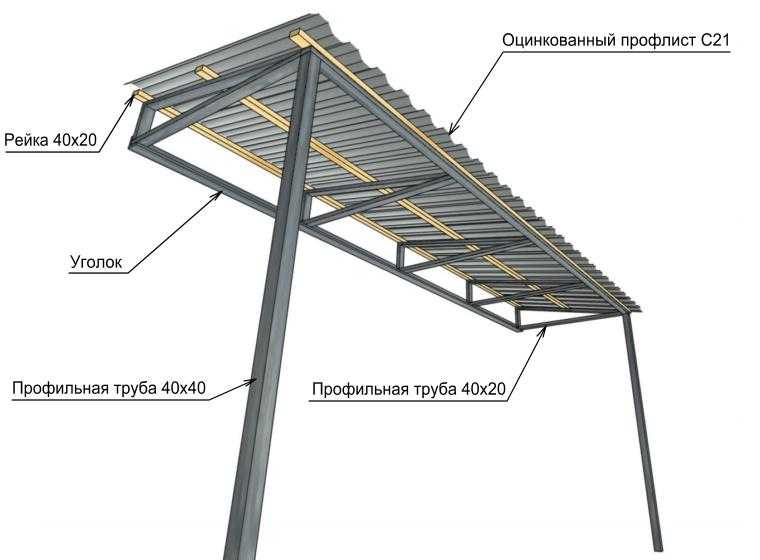

ΠŸΡ€ΠΎΡ„ΠΈΠ»ΡŒΠ½Ρ‹Π΅ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Π΅ каркасы ΠΈΠ· ΠΌΠ΅Ρ‚Π°Π»Π»Π° Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ использования ΡΠΎΠ²Π΅Ρ€ΡˆΠ΅Π½Π½ΠΎ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² ΠΈ инструмСнтов, Π½ΠΎ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Ρ‚Π°ΠΊΠΈΡ… конструкций Π² частном ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Π½Π΅Π°ΠΊΡ‚ΡƒΠ°Π»ΡŒΠ½Ρ‹ΠΌ.

Π’Π΅Ρ€Π½ΡƒΡ‚ΡŒΡΡ ΠΊ оглавлСнию

ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π°Ρ установка мауэрлата

Π‘Ρ…Π΅ΠΌΠ° крСплСния мауэрлата, Π½Π΅ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‰Π΅Π³ΠΎ распор Π½Π° стСну.

Π‘Ρ‚ΠΎΠΈΡ‚ Π½Π°ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ мауэрлат являСтся Π³Π»Π°Π²Π½ΠΎΠΉ ΠΎΠΏΠΎΡ€Π½ΠΎΠΉ конструкциСй Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π±ΡƒΠ΄ΡƒΡ‰Π΅Π³ΠΎ каркаса, Π½ΠΎ ΠΈ всСй ΠΊΡ€Ρ‹ΡˆΠΈ Π² Ρ†Π΅Π»ΠΎΠΌ. ИмСнно этот элСмСнт ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°Π΅Ρ‚ Π½Π° сСбя всС ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Π΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ, Ρ€Π°Π²Π½ΠΎΠΌΠ΅Ρ€Π½ΠΎ распрСдСляя Ρ‚Π°ΠΊΠΈΠ΅ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° нСсущиС стСны Π΄ΠΎΠΌΠ°.

Π­Ρ‚ΠΎ позволяСт ΡƒΠ²Π΅Π»ΠΈΡ‡ΠΈΡ‚ΡŒ срок эксплуатации всСй постройки, вСдь ΠΏΡ€ΠΈ отсутствии Ρ‚Π°ΠΊΠΎΠ³ΠΎ бруса Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ° ΠΊΡ€Ρ‹ΡˆΠΈ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π·Ρ€ΡƒΡˆΠ°Ρ‚ΡŒ стСны Π² ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… мСстах. МоТно с ΡƒΠ²Π΅Ρ€Π΅Π½Π½ΠΎΡΡ‚ΡŒΡŽ ΡΠΊΠ°Π·Π°Ρ‚ΡŒ ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ мауэрлат являСтся Π³Π»Π°Π²Π½Ρ‹ΠΌ ΠΎΠΏΠΎΡ€Π½Ρ‹ΠΌ элСмСнтом всСх извСстных ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… систСм.

Π”Π°Π½Π½Ρ‹ΠΉ ΠΎΠΏΠΎΡ€Π½Ρ‹ΠΉ элСмСнт Π½Π΅ трСбуСтся Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ дСрСвянных Π΄ΠΎΠΌΠΎΠ², Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π² качСствС мауэрлата ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΈΡ‚ΠΎΠ³ΠΎΠ²Ρ‹ΠΉ ряд Π±Ρ€Π΅Π²Π΅Π½ ΠΈΠ»ΠΈ Π±Ρ€ΡƒΡΡŒΠ΅Π². ΠžΠΏΠΈΡΠ°Π½Π½Ρ‹ΠΉ ΠΎΠΏΠΎΡ€Π½Ρ‹ΠΉ элСмСнт Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π² ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ с Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ Ρ‡Π°ΡΡ‚ΡŒΡŽ нСсущих стСн, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ ΡƒΠΏΡ€ΠΎΡΡ‚ΠΈΡ‚ΡŒ ΠΎΡ‚Π΄Π΅Π»ΠΎΡ‡Π½Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°.

Π‘ Π½Π°Ρ€ΡƒΠΆΠ½ΠΎΠΉ стороны мауэрлат Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°ΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΊΠΈΡ€ΠΏΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ»Π°Π΄ΠΊΠΎΠΉ ΠΈΠ»ΠΈ полосой ΠΌΠ΅Ρ‚Π°Π»Π»Π°, Ρ‡Ρ‚ΠΎ ΠΏΠΎΠ·Π²ΠΎΠ»ΠΈΡ‚ ΡƒΠ±Π΅Ρ€Π΅Ρ‡ΡŒ ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» ΠΎΡ‚ воздСйствия ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΉ срСды. Π’Π΅Ρ€Ρ…Π½ΠΈΠΉ ряд ΠΊΠΈΡ€ΠΏΠΈΡ‡Π½ΠΎΠΉ ΠΈΠ»ΠΈ Π±Π»ΠΎΡ‡Π½ΠΎΠΉ ΠΊΠ»Π°Π΄ΠΊΠΈ нуТдаСтся Π² качСствСнной Π±Π΅Ρ‚ΠΎΠ½Π½ΠΎΠΉ отмосткС, которая укрываСтся нСсколькими ΠΏΠ»ΠΎΡ‚Π½Ρ‹ΠΌΠΈ слоями Ρ€ΡƒΠ±Π΅Ρ€ΠΎΠΈΠ΄Π° ΠΈΠ»ΠΈ Π±ΠΈΡ‚ΡƒΠΌΠ½ΠΎΠ³ΠΎ раствора.

Π‘Ρ…Π΅ΠΌΠ° крСплСния мауэрлата, ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‰Π΅Π³ΠΎ ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‰Π΅Π³ΠΎ распор Π½Π° стСны.

Π ΡƒΠ±Π΅Ρ€ΠΎΠΈΠ΄ Π½ΡƒΠΆΠ΅Π½ для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ вся ΠΈΠΌΠ΅ΡŽΡ‰Π°ΡΡΡ Π² стСнах Π²Π»Π°Π³Π° ΠΎΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Π»Π°ΡΡŒ ΠΏΠ΅Ρ€Π΅Π΄ ΠΎΠΏΠΎΡ€Π½Ρ‹ΠΌ брусом, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡΡ‚Ρ€Π°Π΄Π°Ρ‚ΡŒ ΠΎΡ‚ ΠΏΠ΅Ρ€Π΅ΠΈΠ·Π±Ρ‹Ρ‚ΠΊΠ° влаТности, ΠΎ Ρ‡Π΅ΠΌ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ Π΅Π³ΠΎ устройство. Π‘Π°ΠΌΡ‹ΠΌ простым ΠΈ Π½Π°Π΄Π΅ΠΆΠ½Ρ‹ΠΌ способом крСплСния ΠΎΠΏΠΎΡ€Π½ΠΎΠ³ΠΎ бруса ΠΊ стСнам Π΄ΠΎΠΌΠ° ΠΌΠΎΠΆΠ½ΠΎ ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ использованиС своСобразных шпилСк ΠΈΠ· ΠΌΠ΅Ρ‚Π°Π»Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ мауэрлат ΠΈ нСсущиС стСны.

Π’ ΠΊΠ»Π°Π΄ΠΊΠ΅ свСрлятся отвСрстия Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ΡΡ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹Π΅ шпильки ΠΈΠ· ΠΌΠ΅Ρ‚Π°Π»Π»Π°, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹Π΅ ΠΈΠ· простой ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹. ΠŸΡ€ΠΈΠ»ΠΎΠΆΠΈΠ² ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹ΠΉ ΠΎΠΏΠΎΡ€Π½Ρ‹ΠΉ брус ΠΊ Ρ‚Π°ΠΊΠΈΠΌ шпилькам, ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΈΡ‚ΡŒ мСста для свСрлСния отвСрстий.

Π”Π»ΠΈΠ½Π° шпилСк Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Ρ‚Π°ΠΊΠΎΠΉ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ послС ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° мауэрлата Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π° выступала Π·Π° брус Π½Π΅ ΠΌΠ΅Π½Π΅Π΅ Ρ‡Π΅ΠΌ Π½Π° 1.5 сантимСтра. На ΠΊΠΎΠ½Ρ†Π°Ρ… Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Ρ‹ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Ρ€Π΅Π·ΡŒΠ±Ρƒ, которая потрСбуСтся для ΠΈΡ‚ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ закрСплСния ΠΎΠΏΠΎΡ€Π½ΠΎΠ³ΠΎ бруса своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ ΡˆΠΈΡ€ΠΎΠΊΠΈΡ… шайб ΠΈ Π³Π°Π΅ΠΊ. Π’Π°ΠΊΠΎΠΉ процСсс крСплСния ΠΎΠΏΠΎΡ€Π½ΠΎΠ³ΠΎ бруса ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΏΡ€ΠΎΡΡ‚ΠΈΡ‚ΡŒ ΠΈ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ простого сварочного Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€ΠΈΠ²Π°Ρ€ΠΈΡ‚ΡŒ ΠΊ ΠΏΡ€ΡƒΡ‚ΠΊΠ°ΠΌ мСталличСский ΠΏΡ€ΡƒΡ‚ ΠΈΠ»ΠΈ ΡˆΠ°ΠΉΠ±Ρƒ.

Π’Π΅Ρ€Π½ΡƒΡ‚ΡŒΡΡ ΠΊ оглавлСнию

БистСма ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°

Устройство ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы ΠΊΡ€Ρ‹ΡˆΠΈ Π΄ΠΎΠΌΠ°.

ΠžΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΡ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы являСтся ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ этапом ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° нСсущСго каркаса ΠΊΡ€Ρ‹ΡˆΠΈ Π΄ΠΎΠΌΠ°. Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Π΅ Ρ„Π΅Ρ€ΠΌΡ‹ своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°Π³ΠΎΡ‚ΠΎΠ²ΠΈΡ‚ΡŒ сухой ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π», ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ΄Π΄Π°Π²Π°Ρ‚ΡŒΡΡ Π΄Π΅Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΠΈ Π²ΠΎ врСмя эксплуатации.

Π€Π΅Ρ€ΠΌΠ° состоит ΠΈΠ· Π΄Π²ΡƒΡ… ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΠ³ ΠΈ Π½ΠΈΠΆΠ½Π΅ΠΉ стяТки, которая крСпится ΠΊ Π½ΠΎΠ³Π°ΠΌ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ Π±ΠΎΠ»Ρ‚ΠΎΠ² ΠΈΠ»ΠΈ Π°Π½ΠΊΠ΅Ρ€Π½Ρ‹Ρ… элСмСнтов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΌΠΎΠΆΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ своими собствСнными Ρ€ΡƒΠΊΠ°ΠΌΠΈ. КаТдая готовая ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Π°Ρ Ρ„Π΅Ρ€ΠΌΠ° Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ установлСна ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠ»Π΅Π½Π° Π½Π° ΠΎΠΏΠΎΡ€Π½ΠΎΠΌ брусС, ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ Π»Π΅Π³ΠΊΠΎ.

Для этого Π² мауэрлатС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΎΠ΄Π΅Π»Π°Ρ‚ΡŒ Π½ΡƒΠΆΠ½ΠΎΠ΅ количСство ΠΏΠ°Π·ΠΎΠ² ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π°, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΈ Π±ΡƒΠ΄ΡƒΡ‚ Π²ΡΡ‚Π°Π²Π»ΡΡ‚ΡŒΡΡ стропила, ΡΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ совсСм нСслоТно. Π¨Π°Π³ ΠΌΠ΅ΠΆΠ΄Ρƒ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹ΠΌΠΈ Ρ„Π΅Ρ€ΠΌΠ°ΠΌΠΈ зависит ΠΎΡ‚ ΠΈΡ‚ΠΎΠ³ΠΎΠ²ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠΉ конструкции Π΄ΠΎΠΌΠ°, Π½ΠΎ Ρ‡Π°Ρ‰Π΅ всСго Ρ‚Π°ΠΊΠΎΠΉ шаг Π½ΡƒΠΆΠ½ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 1 ΠΌ. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… конструкциях ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚ΡŒΡΡ использованиС стропил Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, это относится Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ Ρ‚Π΅ΠΌ ΠΊΡ€Ρ‹ΡˆΠ°ΠΌ, высота ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ Ρ‚Ρ€ΠΈ ΠΌΠ΅Ρ‚Ρ€Π°.

ДСрСвянная систСма ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ являСтся ΠΈΠ΄Π΅Π°Π»ΡŒΠ½Ρ‹ΠΌ ΡΠ²ΡΠ·ΡƒΡŽΡ‰ΠΈΠΌ элСмСнтом каркасной конструкции, Π½ΠΎ Π΄ΠΎ ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ Ρ‚Π°ΠΊΠΎΠΉ систСмы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ·Π°Π±ΠΎΡ‚ΠΈΡ‚ΡŒΡΡ ΠΎΠ± устойчивости установлСнных стропил. Для этого Π² Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ своСй части ΠΎΠ½ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ конькового бруса, Π° ΠΏΠΎ Π½ΠΈΠΆΠ½Π΅ΠΉ части дСлаСтся врСмСнная обвязка, которая дСмонтируСтся послС ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠΈ систСмы ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ. ΠžΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ ΠΌΠΎΠΆΠ½ΠΎ смСло ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΏΡ€Π΅Π΄Π΅Π»ΡŒΠ½ΠΎ Π²Π°ΠΆΠ½Ρ‹ΠΌ элСмСнтом каркасной конструкции ΠΊΡ€Ρ‹ΡˆΠΈ Π΄ΠΎΠΌΠ°, вСдь ΠΈΠΌΠ΅Π½Π½ΠΎ ΠΎΡ‚ этого элСмСнта зависит Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒ крСплСния ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π¨Π°Π³ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ зависит ΠΎΡ‚ ΡƒΠ³Π»Π° Π½Π°ΠΊΠ»ΠΎΠ½Π° ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ ΠΎΠ½Π° впослСдствиС Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠΊΡ€Ρ‹Π²Π°Ρ‚ΡŒΡΡ.

Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Π°Ρ систСма дСлится Π½Π° Π΄Π²Π° основных Ρ‚ΠΈΠΏΠ°: ΡΠΏΠ»ΠΎΡˆΠ½ΡƒΡŽ ΠΈ ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΡƒΡŽ, ΠΈ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Π²Ρ‹Π±ΠΎΡ€ зависит Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΡ‚ Π²Ρ‹Π±ΠΎΡ€Π° самого ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°. ВсС листовыС ΠΈ ΠΏΠ»ΠΎΡ‚Π½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ наличия ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΠΎΠΉ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ, которая выполняСтся с ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ шагом ΠΌΠ΅ΠΆΠ΄Ρƒ досками ΠΈΠ»ΠΈ брусками.

ВсС ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ мягкого ΠΈΠ»ΠΈ Ρ€ΡƒΠ»ΠΎΠ½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° Π½ΡƒΠΆΠ΄Π°ΡŽΡ‚ΡΡ Π² ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠ΅ сплошного Ρ‚ΠΈΠΏΠ°, Ρ‡Ρ‚ΠΎ Π½ΡƒΠΆΠ½ΠΎ для качСствСнного ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ эксплуатации ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, мягкая Ρ‡Π΅Ρ€Π΅ΠΏΠΈΡ†Π° Π½Π΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π½Π° ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΡƒΡŽ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ, вСдь это станСт слСдствиСм провисания ΠΈ ΠΏΠΎΡ€Ρ‡ΠΈ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π’Π°ΠΊΠΈΠ΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹, ΠΊΠ°ΠΊ ΡˆΠΈΡ„Π΅Ρ€, мСталличСская Ρ‡Π΅Ρ€Π΅ΠΏΠΈΡ†Π° ΠΈΠ»ΠΈ листовая ΠΎΡ†ΠΈΠ½ΠΊΠΎΠ²ΠΊΠ°, ΠΌΠΎΠ³ΡƒΡ‚ ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π½Π° ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½ΡƒΡŽ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ, шаг ΠΌΠ΅ΠΆΠ΄Ρƒ элСмСнтами ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ зависит ΠΎΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°. К ΠΏΡ€ΠΈΠΌΠ΅Ρ€Ρƒ, мСталличСская Ρ‡Π΅Ρ€Π΅ΠΏΠΈΡ†Π° Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ крСплСния Π² ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… мСстах, Ρ‡Ρ‚ΠΎ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ ΠΎ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΌ располоТСнии элСмСнтов ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΎΡ‡Π½ΠΎΠΉ систСмы. ΠŸΡ€Π°Π²ΠΈΠ»ΡŒΠ½Π΅Π΅ всСго ΠΏΠ΅Ρ€Π΅Π΄ ΠΎΡ€Π³Π°Π½ΠΈΠ·Π°Ρ†ΠΈΠ΅ΠΉ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ просчСты, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ позволят ΠΎΡ€Π³Π°Π½ΠΈΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΡƒΡŽ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ всСго каркаса.

Π’Π΅Ρ€Π½ΡƒΡ‚ΡŒΡΡ ΠΊ оглавлСнию

ΠžΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠ° ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ составами

Как Π±Ρ‹Π»ΠΎ сказано Π²Ρ‹ΡˆΠ΅, любой ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ ΠΎΡ‚ воздСйствия Π²Π»Π°Π³ΠΈ, насСкомых ΠΈ возгорания. Для этого стоит ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ Ρ‚Π°ΠΊΠΈΠ΅ растворы, ΠΊΠ°ΠΊ антисСптик ΠΈ Π°Π½Ρ‚ΠΈΠΏΠΈΡ€Π΅Ρ‚ΠΈΠΊ. Π’Ρ‚ΠΎΡ€ΠΎΠΉ состав позволяСт ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅ качСства дрСвСсины, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ связаны с ΡƒΡΡ‚ΠΎΠΉΡ‡ΠΈΠ²ΠΎΡΡ‚ΡŒΡŽ ΠΏΠ΅Ρ€Π΅Π΄ высокими Ρ‚Π΅ΠΌΠΏΠ΅Ρ€Π°Ρ‚ΡƒΡ€Π°ΠΌΠΈ. АнтисСптики способны ΡƒΠ±Π΅Ρ€Π΅Ρ‡ΡŒ дрСвСсину ΠΎΡ‚ воздСйствия Π²Π»Π°Π³ΠΈ, гниСния ΠΈ Π²Ρ€Π΅Π΄Π½Ρ‹Ρ… насСкомых.

ΠžΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΠ° всСх ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² выполняСтся Π΄ΠΎ ΠΌΠΎΠΌΠ΅Π½Ρ‚Π° ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°, Ρ‡Ρ‚ΠΎ позволяСт ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ всю ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒ доски ΠΈΠ»ΠΈ бруса. ИмСнно Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ Π½Π° ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠ΅ срока эксплуатации дСрСвянного нСсущСго каркаса ΠΊΡ€Ρ‹ΡˆΠΈ Π΄ΠΎΠΌΠ°.

ΠΊΠ°ΠΊ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ, тСхнология каркасной ΠΊΡ€Ρ‹ΡˆΠΈ, ΠΌΠΎΠ½Ρ‚Π°ΠΆ ΠΈΠ· досок

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅:

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄Π±ΠΎΡ€Π° Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы
ΠœΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ для каркаса ΠΊΡ€Ρ‹ΡˆΠΈ
Бпособы Π·Π°Ρ‰ΠΈΡ‚Ρ‹ дрСвСсины для каркаса
ΠœΠΎΠ½Ρ‚Π°ΠΆ мауэрлата своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ
ΠžΠ±ΡƒΡΡ‚Ρ€ΠΎΠΉΡΡ‚Π²ΠΎ систСмы стропил — тСхнология
Как ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ ΠΊΡ€ΠΎΠ²Π»ΠΈ
Π’Ρ‹Π±ΠΎΡ€ Π²ΠΈΠ΄Π° ΠΊΡ€Ρ‹ΡˆΠΈ

Π“Π»Π°Π²Π½Ρ‹ΠΌ элСмСнтом конструкции ΠΊΡ€Ρ‹ΡˆΠΈ являСтся каркас, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π½Π° Π½Π΅Π³ΠΎ приходится большая мСханичСская Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°. По этой ΠΏΡ€ΠΈΡ‡ΠΈΠ½Π΅ ΠΊ Π½Π΅ΠΌΡƒ ΠΏΡ€Π΅Π΄ΡŠΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹Π΅ трСбования ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ надСТности, прочности ΠΈ долговСчности.

Π”Π°ΠΆΠ΅ ΠΏΡ€ΠΈ использовании самых качСствСнных стройматСриалов для обустройства ΠΊΡ€ΠΎΠ²Π»ΠΈ, Ссли каркас ΠΊΡ€Ρ‹ΡˆΠΈ Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½ с Π½Π°Ρ€ΡƒΡˆΠ΅Π½ΠΈΠ΅ΠΌ Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠΈ, возвСдСнная конструкция быстро ΠΏΡ€ΠΈΠ΄Π΅Ρ‚ Π² Π½Π΅Π³ΠΎΠ΄Π½ΠΎΡΡ‚ΡŒ.

ΠšΠ°Ρ€ΠΊΠ°ΡΠ½ΡƒΡŽ Ρ‡Π°ΡΡ‚ΡŒ нСбольшого ΠΏΠΎ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΈ Π΄ΠΎΠΌΠ° возвСсти ΠΌΠΎΠΆΠ½ΠΎ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ, Π½ΠΎ ΠΏΡ€ΠΈ условии провСдСния ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹Ρ… расчСтов, владСния Π½Π°Π²Ρ‹ΠΊΠ°ΠΌΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚ ΠΈ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰Π΅ΠΉ тСорСтичСской ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²ΠΊΠ΅. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ получится ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ Π½Π΅ΠΌΠ°Π»ΡƒΡŽ сумму. Если всС ΠΆΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΎ Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ услугами ΠΏΡ€ΠΎΡ„Π΅ΡΡΠΈΠΎΠ½Π°Π»ΡŒΠ½Ρ‹Ρ… ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΡ‰ΠΈΠΊΠΎΠ², Ρ‚ΠΎΠ³Π΄Π° Π²Π»Π°Π΄Π΅Π»Π΅Ρ† Π΄ΠΎΠΌΠ° смоТСт Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ ΠΏΠΎΠ΄ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»Π΅ΠΌ процСсс создания каркаса.


Π’ ΡΡ‚Π°Ρ‚ΡŒΠ΅ описано обустройство Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнного Ρ‚ΠΈΠΏΠ° ΠΊΡ€ΠΎΠ²Π»ΠΈ – двускатного. Если освоСна тСхнология ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° Ρ‚Π°ΠΊΠΎΠ³ΠΎ каркаса ΠΊΡ€Ρ‹ΡˆΠΈ, Ρ‚ΠΎΠ³Π΄Π° ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ конструкции (Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π»ΠΎΠΌΠ°Π½Ρ‹Π΅, ΡˆΠ°Ρ‚Ρ€ΠΎΠ²Ρ‹Π΅) ΠΌΠΎΠΆΠ½ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ Π±Π΅Π· Ρ‚Ρ€ΡƒΠ΄Π°.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΏΠΎΠ΄Π±ΠΎΡ€Π° Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π° ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмы

ВсС систСмы стропил состоят ΠΈΠ· ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΠ³, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½ΠΎ Π² Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части ΠΏΠΎΠΏΠ°Ρ€Π½ΠΎ ΡΠΎΠ΅Π΄ΠΈΠ½ΠΈΡ‚ΡŒ ΠΌΠ΅ΠΆΠ΄Ρƒ собой. Π’Π½ΠΈΠ·Ρƒ эти Π³Π»Π°Π²Π½Ρ‹Π΅ элСмСнты каркаса ΠΎΠ±ΡŠΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ стяТкой – ΠΎΠ½Π° Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ ΡΡ‚Π°Ρ‚ΡŒ основаниСм для мСТэтаТного Ρ‡Π΅Ρ€Π΄Π°Ρ‡Π½ΠΎΠ³ΠΎ пСрСкрытия. Но Π² конструкционном Ρ€Π΅ΡˆΠ΅Π½ΠΈΠΈ систСм ΠΈΠΌΠ΅ΡŽΡ‚ΡΡ особСнности.

Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ каркасы ΠΊΡ€Ρ‹Ρˆ ΠΎΠ±ΡƒΡΡ‚Ρ€Π°ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠΎ ΠΎΠ΄Π½ΠΎΠΌΡƒ ΠΈΠ· Π΄Π²ΡƒΡ… Ρ‚ΠΈΠΏΠΎΠ²:

  • наслонному;
  • висячСму.

Π­Ρ‚ΠΈ ΠΎΠ±Π΅ систСмы стропил нашли ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² частном ΠΆΠΈΠ»ΠΈΡ‰Π½ΠΎΠΌ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅.


Как ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½Ρ‹ΠΉ Π²Ρ‹Π±ΠΎΡ€ зависит ΠΎΡ‚ ΠΏΡ€ΠΎΠ΅ΠΊΡ‚Π½ΠΎΠΉ конструкции здания. Когда ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΠΊ ΠΌΠ΅ΠΆΠ΄Ρƒ нСсущими стСнами Ρ€Π°Π²Π΅Π½ Π½Π΅ Π±ΠΎΠ»Π΅Π΅ 6 ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², допускаСтся ΠΌΠΎΠ½Ρ‚Π°ΠΆ систСмы стропил висячСго Ρ‚ΠΈΠΏΠ°. Π•Π΅ ΠΎΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΡŒ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Π½ΠΎΠ³ΠΈ стропил ΠΎΠΏΠΈΡ€Π°ΡŽΡ‚ΡΡ лишь Π½Π° Π±ΠΎΠΊΠΎΠ²Ρ‹Π΅ стСны.

Наслонная конструкция отличаСтся большСй Π½Π°Π΄Π΅ΠΆΠ½ΠΎΡΡ‚ΡŒΡŽ ΠΈ Π΅Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΏΡ€ΠΈ Π²Ρ‹ΡˆΠ΅Π½Π°Π·Π²Π°Π½Π½ΠΎΠΌ расстоянии, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 6 ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², ΠΈ ΠΊΠΎΠ³Π΄Π° Π² ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ имССтся нСсущая стСнка, выстроСнная ΠΏΠΎ Ρ†Π΅Π½Ρ‚Ρ€Ρƒ Π΄ΠΎΠΌΠ°. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС ΠΌΠΎΠΆΠ½ΠΎ ΠΎΡ‚ΠΊΠ°Π·Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ ΠΏΡ€ΠΎΠ²ΠΈΡΠ°ΡŽΡ‰Π΅Π³ΠΎ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚Π°, Ссли ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΎΠΏΠΎΡ€Ρƒ.

ΠœΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ для каркаса ΠΊΡ€Ρ‹ΡˆΠΈ

Для ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° каркасной части двускатной ΠΊΡ€Ρ‹ΡˆΠΈ Π² ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ стропила. Π˜Ρ… ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π±ΡƒΠ΄ΡƒΡ‚ Π΄Π΅Π»Π°Ρ‚ΡŒ ΠΈΠ· дрСвСсины. МоТно возвСсти каркас ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈΠ· досок с сСчСниСм 50Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΠΈΠ»ΠΈ ΠΈΠ· бруса сСчСниСм 150Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π–Π΅Π»Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ это Π±Ρ‹Π» ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» Ρ…Π²ΠΎΠΉΠ½Ρ‹Ρ… ΠΏΠΎΡ€ΠΎΠ΄, Π·Π°Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹ΠΉ Π² Π·ΠΈΠΌΠ½Π΅Π΅ врСмя, ΠΈ ΠΈΠ· Π½Π΅Π³ΠΎ Π½Π΅ спустили ΠΏΡ€Π΅Π΄Π²Π°Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ смолу.

НаличиС Π² дрСвСсинС смолистых вСщСств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΠΏΡ€ΠΈΡ€ΠΎΠ΄Π½Ρ‹ΠΌ антисСптиком, Π·Π°ΠΌΠ΅Ρ‚Π½ΠΎ ΠΏΡ€ΠΎΠ΄Π»Π΅Π²Π°ΡŽΡ‚ Π΅Π΅ срок слуТбы. НСмаловаТноС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ ΠΈΠΌΠ΅ΡŽΡ‚ условия хранСния ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² ΠΈ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ ΠΈΡ… ΠΏΡ€ΠΎΡΡƒΡˆΠΊΠΈ.

Когда производится осмотр Π±Ρ€ΡƒΡΡŒΠ΅Π² ΠΈ досок, ΠΎΠ±Ρ€Π°Ρ‰Π°ΡŽΡ‚ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ Π±Ρ€Π°ΠΊΠ° – ΠΈΠΌ ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½Ρ‹, расслоСния, Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ слСдов ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½ΠΈΠΉ ΠΎΡ‚ насСкомых — Π΄Ρ€Π΅Π²ΠΎΡ‚ΠΎΡ‡Ρ†Π΅Π². ΠŸΡ€ΠΈ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠ΅Π½ΠΈΠΈ этих нСдостатков ΠΎΡ‚Π±Ρ€Π°ΠΊΠΎΠ²Π°Π½Π½Ρ‹Π΅ доски ΠΈ Π±Ρ€ΡƒΡΡŒΡ Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚.

ΠšΡ€ΠΎΠΌΠ΅ ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² для обустройства каркаса Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ Π–Π‘Πš ΠΈ мСталличСский ΡˆΠ²Π΅Π»Π»Π΅Ρ€, Π½ΠΎ Ρ‚ΠΎΠ³Π΄Π° кровля получаСтся чСрСсчур тяТСлой ΠΈ возвСсти Π΅Π΅ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ.


Помимо ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΠ³, стоСк ΠΈ ΠΏΡ€ΠΎΠ³ΠΎΠ½ΠΎΠ², ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… состоит систСма, Π² ΠΊΠ°Ρ€ΠΊΠ°ΡΠ½ΡƒΡŽ ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ Π²Ρ…ΠΎΠ΄ΠΈΡ‚ ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ Ρ‡Π΅Ρ€Π΄Π°ΠΊΠ°, ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠ° ΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠ°. Π’ случаС, Ссли Ρ‡Π΅Ρ€Π΄Π°Ρ‡Π½ΠΎΠ΅ пространство планируСтся ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ Π½Π΅ΠΆΠΈΠ»ΠΎΠ΅, Ρ‚ΠΎΠ³Π΄Π° для устройства пСрСкрытия Π±ΡƒΠ΄Π΅Ρ‚ достаточно досок с сСчСниСм 50Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

Когда ΠΈΠ· помСщСния Ρ‡Π΅Ρ€Π΄Π°ΠΊΠ° хотят ΠΎΠ±ΡƒΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ ΠΆΠΈΠ»ΡƒΡŽ мансарду, Ρ‚ΠΎΠ³Π΄Π° ΠΏΠ΅Ρ€Π΅ΠΊΡ€Ρ‹Ρ‚ΠΈΠ΅ Π½ΡƒΠΆΠ½ΠΎ Π΄Π΅Π»Π°Ρ‚ΡŒ Π½Π°Π΄Π΅ΠΆΠ½Ρ‹ΠΌ ΠΈ для этих Ρ†Π΅Π»Π΅ΠΉ потрСбуСтся дСрСвянный брус, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ сСчСниС 150Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π•Π³ΠΎ ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π½Π° мауэрлат ΠΈ Ρ‚Π΅ΠΌ самым Π΄ΠΎΠ±ΠΈΠ²Π°ΡŽΡ‚ΡΡ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠΉ прочности.

Π‘ΠΎΠ²Π΅Ρ‚: Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ наши ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΊΠ°Π»ΡŒΠΊΡƒΠ»ΡΡ‚ΠΎΡ€Ρ‹ ΠΎΠ½Π»Π°ΠΉΠ½, ΠΈ Π²Ρ‹ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚Π΅ расчСты ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² ΠΈΠ»ΠΈ конструкций быстро ΠΈ Ρ‚ΠΎΡ‡Π½ΠΎ.

Для обустройства ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ брус, Π½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΎΠ½ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΠ½ΠΊΠΈΠΌ. ΠŸΠΎΠ΄ΠΎΠΉΠ΄Π΅Ρ‚ ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» с сСчСниСм ΠΊΠ²Π°Π΄Ρ€Π°Ρ‚Π½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΡ‹ 40Ρ…40 ΠΈΠ»ΠΈ 50Ρ…50 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π‘Ρ€ΡƒΡΡŒΡ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ Ρ‚Π°ΠΊΠΈΠ΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹, достаточно ΠΏΡ€ΠΎΡ‡Π½Ρ‹Π΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ вСс Β«ΠΏΠΈΡ€ΠΎΠ³Π°Β» ΠΊΡ€ΠΎΠ²Π»ΠΈ. ΠŸΡ€ΠΈ ΠΈΡ… Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΎΠ±Ρ€Π°Ρ‰Π°ΡŽΡ‚ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΠΏΡ€ΡΠΌΠΎΠ»ΠΈΠ½Π΅ΠΉΠ½ΠΎΡΡ‚ΡŒ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ любоС ΠΎΡ‚ΠΊΠ»ΠΎΠ½Π΅Π½ΠΈΠ΅ ΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΈΡ‚ ΠΊ слоТностям, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰ΠΈΠΌ Π² процСссС провСдСния ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚.

Для сооруТСния ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°Ρ‚ΡŒ ΠΏΠ΅Ρ€Ρ„ΠΎΡ€ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ ΠΏΡ€ΠΎΡ„ΠΈΠ»ΡŒ, ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹ΠΉ ΠΈΠ· ΠΎΡ†ΠΈΠ½ΠΊΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ‚Π°Π»Π»Π°.


ΠšΡ€ΠΎΠΌΠ΅ Π²Ρ‹ΡˆΠ΅Π½Π°Π·Π²Π°Π½Π½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² ΠΏΠΎΡ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ:

  1. ΠœΠ΅Ρ‚Π°Π»Π»ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅ шпильки с Ρ€Π΅Π·ΡŒΠ±ΠΎΠΉ – ΠΈΠΌΠΈ крСпят мауэрлат, Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‰ΠΈΠΉ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΎΠΏΠΎΡ€Π½ΠΎΠ³ΠΎ бруса.
  2. Π‘ΠΊΠΎΠ±Ρ‹ ΠΈ ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Ρ‹ для фиксации Π½ΠΎΠ³ стропил ΠΊ мауэрлату.
  3. ΠšΡ€Π΅ΠΏΠ΅ΠΆΠ½Ρ‹Π΅ издСлия, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ шпильки Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 8 ΠΈ 10 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ², саморСзы ΠΏΠΎ Π΄Π΅Ρ€Π΅Π²Ρƒ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½Ρ‹ для соСдинСния стропил.
  4. Π“Π²ΠΎΠ·Π΄ΠΈ ΠΎΡ†ΠΈΠ½ΠΊΠΎΠ²Π°Π½Π½Ρ‹Π΅.

Π§Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΠΌΠΎΠ½Ρ‚Π°ΠΆ каркаса ΠΊΡ€Ρ‹ΡˆΠΈ, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ стандартный Π½Π°Π±ΠΎΡ€ инструмСнтов, срСди ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ…:

  • ΠΌΠΎΠ»ΠΎΡ‚ΠΊΠΈ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ²;
  • Π΄Ρ€Π΅Π»ΡŒ для создания отвСрстий;
  • Ρ€ΡƒΠ±Π°Π½ΠΎΠΊ;
  • Π±ΠΎΠ»Π³Π°Ρ€ΠΊΠ° ΠΈΠ»ΠΈ ΠΏΠΈΠ»Π°;
  • ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ приспособлСния – ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ, отвСс.

Бпособы Π·Π°Ρ‰ΠΈΡ‚Ρ‹ дрСвСсины для каркаса

ΠŸΡ€Π΅ΠΆΠ΄Π΅, ΠΊΠ°ΠΊ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ каркас ΠΊΡ€Ρ‹ΡˆΠΈ Π΄ΠΎΠΌΠ°, Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ Π΅Π³ΠΎ дСрСвянныС элСмСнты Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΌΠΈ срСдствами ΠΎΡ‚ гниСния ΠΈ возгорания.

Π‘ этой Ρ†Π΅Π»ΡŒΡŽ всС Π΄Π΅Ρ‚Π°Π»ΠΈ, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… состоят стропила, ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΠΈ пСрСкрытия ΠΎΠ±Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ составами:

  • Π°Π½Ρ‚ΠΈΠΏΠΈΡ€Π΅Ρ‚ΠΈΠΊΠ°ΠΌΠΈ, ΡΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ возгораСмости дрСвСсины ΠΈ Π·Π°Ρ‰ΠΈΡ‰Π°ΡŽΡ‰ΠΈΠΌΠΈ ΠΎΡ‚ огня дСрСвянныС части ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ каркаса;
  • антисСптиками, ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠΌΠΈ собой вСщСства, способныС ΡƒΠ½ΠΈΡ‡Ρ‚ΠΎΠΆΠ°Ρ‚ΡŒ Π±Π°ΠΊΡ‚Π΅Ρ€ΠΈΠΈ, ΠΎΠ½ΠΈ ΠΏΡ€Π΅ΠΏΡΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ€Π°Π·Π²ΠΈΡ‚ΠΈΡŽ гнилостных процСссов Π² ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π΅, ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… сдСланы пСрСкрытия ΠΈ стропила.


Π’Ρ‹ΡˆΠ΅Π½Π°Π·Π²Π°Π½Π½Ρ‹Π΅ составы наносят ΠΊΠΈΡΡ‚ΡŒΡŽ, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΏΡ€ΠΈ использовании распылитСлСй Π½Π΅Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΏΡ€ΠΎΠΏΠΈΡ‚ΠΊΡƒ качСствСнно ΠΈ Π³Π»ΡƒΠ±ΠΎΠΊΠΎ. Π­Ρ‚ΠΎ Π΄Π΅Π»Π°ΡŽΡ‚ Π² нСсколько слоСв.

НСкоторыС Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹Π΅ срСдства для дрСвСсины ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Ρ‚ΠΎΠΊΡΠΈΡ‡Π½ΠΎΡΡ‚ΡŒΡŽ, поэтому ΠΈΡ… Π½ΡƒΠΆΠ½ΠΎ Π½Π°Π½ΠΎΡΠΈΡ‚ΡŒ Π² условиях ΡƒΠ»ΠΈΡ†Ρ‹ ΠΈΠ»ΠΈ Π² ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Ρ…ΠΎΡ€ΠΎΡˆΠΎ провСтриваСтся. ΠŸΡ€ΠΈ этом Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ срСдствами, ΠΏΡ€Π΅Π΄Π½Π°Π·Π½Π°Ρ‡Π΅Π½Π½Ρ‹ΠΌΠΈ для ΠΈΠ½Π΄ΠΈΠ²ΠΈΠ΄ΡƒΠ°Π»ΡŒΠ½ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‚Ρ‹.

ΠžΠ±Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Ρ‚ΡŒ каркас ΠΌΠΎΠΆΠ½ΠΎ ΠΈ послС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ Π΅Π³ΠΎ обустройства. Π’ΠΎΠ³Π΄Π° ΠΊΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡŽ ΠΏΠΎΠΊΡ€Ρ‹Π²Π°ΡŽΡ‚ ΠΎΠ³Π½Π΅Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΌ ΠΈ Π°Π½Ρ‚ΠΈΠ±Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ составами, ΠΏΡ€ΠΈ этом ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½ΠΎΠ΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ ΡƒΠ΄Π΅Π»ΡΡŽΡ‚ мСстам соСдинСния Π±Π°Π»ΠΎΠΊ систСмы стропил.

ΠœΠΎΠ½Ρ‚Π°ΠΆ мауэрлата своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ

ΠžΠΏΠΎΡ€ΠΎΠΉ для каркаса Π²ΠΎΠ·Π²ΠΎΠ΄ΠΈΠΌΠΎΠΉ ΠΊΡ€ΠΎΠ²Π»ΠΈ являСтся мауэрлат, устанавливаСмый Π½Π° нСсущиС стСны. Π•Π³ΠΎ главная функция Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡Π΅ ΠΈ распрСдСлСнии вСса ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΎΠΊ Π½Π° ΠΎΠ³Ρ€Π°ΠΆΠ΄Π°ΡŽΡ‰ΠΈΠ΅ конструкции. ΠœΠ°ΡƒΡΡ€Π»Π°Ρ‚ — это основа ΠΏΠΎΡ‡Ρ‚ΠΈ любой систСмы стропил Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ случаСв, ΠΊΠΎΠ³Π΄Π° кровля создаСтся Π½Π° каркасном Π΄ΠΎΠΌΠ΅ ΠΈΠ»ΠΈ постройкС ΠΈΠ· бруса. Π’ Π½ΠΈΡ… Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ ΠΎΠΏΠΎΡ€Π½ΠΎΠΉ Π±Π°Π»ΠΊΠΈ выполняСт Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ брус Π½Π° стСнС.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ Π² качСствС мауэрлата принято ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ брус 100Ρ…150 ΠΈΠ»ΠΈ 150Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π›ΡƒΡ‡ΡˆΠΈΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ считаСтся Π΅Π³ΠΎ ΡƒΠΊΠ»Π°Π΄ΠΊΠ° Β«Π·Π°ΠΏΠΎΠ΄Π»ΠΈΡ†ΠΎΒ» с Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅ΠΉ ΠΏΠΎΠ²Π΅Ρ€Ρ…Π½ΠΎΡΡ‚ΡŒΡŽ нСсущих стСн. ΠŸΡ€ΠΈ этом снаруТи Π² ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ с мауэрлатом Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹Π»ΠΎΠΆΠΈΡ‚ΡŒ ряды ΠΊΠΈΡ€ΠΏΠΈΡ‡Π΅ΠΉ.

Π’Π΄ΠΎΠ»ΡŒ ΠΏΠ΅Ρ€ΠΈΠΌΠ΅Ρ‚Ρ€Π° здания ΠΏΠ΅Ρ€Π΅Π΄ Π΅Π³ΠΎ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠΎΠΌ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ Π·Π°Π»ΠΈΡ‚ΡŒ Π±Π΅Ρ‚ΠΎΠ½Π½ΡƒΡŽ отмостку. ПослС ΠΎΠΊΠΎΠ½Ρ‡Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ застывания состава, Π½Π° эту основу Π² нСсколько слоСв ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Ρ€ΡƒΠ±Π΅Ρ€ΠΎΠΈΠ΄, Ρ‡Ρ‚ΠΎΠ±Ρ‹ этот ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» обСспСчил Π΄ΠΎΡΡ‚Π°Ρ‚ΠΎΡ‡Π½ΡƒΡŽ ΡΡ‚Π΅ΠΏΠ΅Π½ΡŒ гидроизоляции ΠΈ эффСктивно Π½Π΅ допускал поглощСния Π²Π»Π°Π³ΠΈ дрСвСсиной.


Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв мауэрлат ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ Π² соотвСтствии с Ρ‚Π°ΠΊΠΎΠΉ Ρ‚Π΅Ρ…Π½ΠΎΠ»ΠΎΠ³ΠΈΠ΅ΠΉ:

  1. Π’ основу ΠΈΠ· Π±Π΅Ρ‚ΠΎΠ½Π° Π½Π° этапС Π΅Π΅ возвСдСния ΠΈΠ»ΠΈ ΠΏΠΎΠ·ΠΆΠ΅ Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ мСталличСскиС ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠΈ Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ ΠΎΡ‚ 10 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Для этого Π² Π½Π΅ΠΉ свСрлят отвСрстия ΠΈ для фиксации шпилСк ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Ρ†Π΅ΠΌΠ΅Π½Ρ‚Π½Ρ‹ΠΉ раствор.
  2. ΠœΠ°ΡƒΡΡ€Π»Π°Ρ‚ ΠΈΠ· Ρ†Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ бруса сСчСниСм 150Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ² ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ вдоль отмостки ΠΈ Π² мСстах, Π³Π΄Π΅ ΠΎΠ½ касаСтся ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ΅ΠΉ, Π΄Π΅Π»Π°ΡŽΡ‚ ΡΠΎΠΎΡ‚Π²Π΅Ρ‚ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠ΅ ΠΎΡ‚ΠΌΠ΅Ρ‚ΠΊΠΈ. Богласно ΠΈΠΌ Π²Ρ‹ΡΠ²Π΅Ρ€Π»ΠΈΠ²Π°ΡŽΡ‚ отвСрстия. ΠœΠ°ΡƒΡΡ€Π»Π°Ρ‚ Π½Π°Π΄Π΅Π²Π°ΡŽΡ‚ Π½Π° шпильки Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ½ΠΈ выступали ΠΈΠ· бруса ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Π½Π° 10 –15 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ².
  3. Для фиксации этого элСмСнта ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π³Π°ΠΉΠΊΠΈ, помСстив ΠΌΠ΅ΠΆΠ΄Ρƒ Π½ΠΈΠΌΠΈ ΠΈ брусом ΡˆΠΈΡ€ΠΎΠΊΡƒΡŽ, плоской Ρ„ΠΎΡ€ΠΌΡ‹ ΡˆΠ°ΠΉΠ±Ρƒ. ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ сварочного Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π° Π½Π° ΡˆΠΏΠΈΠ»ΡŒΠΊΠ°Ρ… получится ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ. Π’ этом случаС вмСсто Π½ΠΈΡ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π°Ρ€ΠΌΠ°Ρ‚ΡƒΡ€Π½Ρ‹Π΅ ΠΏΡ€ΡƒΡ‚ΠΊΠΈ, Π° Π³Π°ΠΉΠΊΠΈ ΠΏΡ€ΠΈΠ²Π°Ρ€ΠΈΠ²Π°ΡŽΡ‚ ΠΊ Π½ΠΈΠΌ.

БущСствуСт Π΄Ρ€ΡƒΠ³ΠΎΠΉ способ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° мауэрлата, ΠΊΠΎΠ³Π΄Π° брус Π·Π°ΠΌΠ΅Π½ΡΡŽΡ‚ двумя рядами досок сСчСниСм 50Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²:

  1. ΠŸΠ΅Ρ€Π²Ρ‹ΠΉ ряд ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² ΠΏΠΎΠΌΠ΅Ρ‰Π°ΡŽΡ‚ ΠΏΠΎ ΠΏΠ΅Ρ€ΠΈΠΌΠ΅Ρ‚Ρ€Ρƒ стСн ΠΈ Π·Π°ΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ Π°Π½ΠΊΠ΅Ρ€Π½Ρ‹ΠΌΠΈ Π²ΠΈΠ½Ρ‚Π°ΠΌΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΌΠΈ ΠΏΠΎΡ‚Π°ΠΉΠ½ΡƒΡŽ Π³ΠΎΠ»ΠΎΠ²ΠΊΡƒ ΠΈ ΠΌΠ΅Ρ‚Π°Π»Π»ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ Π³ΠΈΠ»ΡŒΠ·Ρƒ. Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ отвСрстия Π² ΠΊΠΈΡ€ΠΏΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ»Π°Π΄ΠΊΠ΅ ΠΈΠ»ΠΈ Π±Π΅Ρ‚ΠΎΠ½Π΅ Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ ΠΏΠ΅Ρ€Ρ„ΠΎΡ€Π°Ρ‚ΠΎΡ€, Π·Π°Ρ€Π°Π½Π΅Π΅ просвСрлив доски Π΄Ρ€Π΅Π»ΡŒΡŽ со стандартным свСрлом.
  2. Π”Ρ€ΡƒΠ³ΠΎΠΉ ряд Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ свСрху ΠΏΠ΅Ρ€Π²ΠΎΠ³ΠΎ Ρ‚Π°ΠΊ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ стыки досок Π½Π΅ совпали. Π’ ΡƒΠ³Π»Π°Ρ… дрСвСсныС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π² «пСрСвязку».
  3. Оба ряда ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ 100-ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ²Ρ‹ΠΌΠΈ гвоздями.

Π’Ρ‚ΠΎΡ€ΠΎΠΉ способ обустройства мауэрлата Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΠ±Π»Π΅Π³Ρ‡Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ ΠΏΠΈΠ»ΠΎΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ² Π½Π° высоту, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ доски Π³ΠΎΡ€Π°Π·Π΄ΠΎ Π»Π΅Π³Ρ‡Π΅ бруса. ΠžΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ стСпСни прочности ΠΏΠΎΠ΄ΠΎΠ±Π½ΠΎΠΉ конструкции Π±ΡƒΠ΄Π΅Ρ‚ достаточно, особСнно, ΠΊΠΎΠ³Π΄Π° возводится ΠΊΡ€Ρ‹ΡˆΠ° для каркасного Π΄ΠΎΠΌΠ°, ΠΈΠΌΠ΅ΡŽΡ‰Π°Ρ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ нСбольшой вСс.

ΠžΠ±ΡƒΡΡ‚Ρ€ΠΎΠΉΡΡ‚Π²ΠΎ систСмы стропил — тСхнология

Π”Π°Π»ΡŒΠ½Π΅ΠΉΡˆΠΈΠΌ этапом постройки ΠΊΡ€ΠΎΠ²Π»ΠΈ являСтся установка стропил. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π»Π΅Π³Ρ‡ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‡ΠΈΠΉ процСсс, особСнно ΠΊΠΎΠ³Π΄Π° сооруТаСтся каркас ΠΊΡ€Ρ‹ΡˆΠΈ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ, ΠΎΠ±Ρ€Π°Π±ΠΎΡ‚ΠΊΡƒ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡŽΡ‚ Π½Π° Π·Π΅ΠΌΠ»Π΅.

Π’Π°ΠΊ Π±ΡƒΠ΄Π΅Ρ‚ Π³ΠΎΡ€Π°Π·Π΄ΠΎ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅ ΠΏΠΎΠ΄Ρ€Π΅Π·Π°Ρ‚ΡŒ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ Π² соотвСтствии с Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌΠΈ, ΠΏΡ€ΠΈΠ΄Π°Π²Π°Ρ‚ΡŒ ΠΈΠΌ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ шаблона, Π²Ρ‹ΠΏΠΈΠ»ΠΈΠ²Π°Ρ‚ΡŒ ΠΏΠ°Π·Ρ‹ ΠΈ ΠΏΡ€ΠΎΡΠ²Π΅Ρ€Π»ΠΈΠ²Π°Ρ‚ΡŒ отвСрстия для ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ΅ΠΉ. Волько ΠΏΠΎΡ‚ΠΎΠΌ ΠΊΠΎΠΌΠΏΠ»Π΅ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΠ΅ для стропил ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ Π½Π°Π²Π΅Ρ€Ρ… ΠΈ Π½Π°Ρ‡ΠΈΠ½Π°ΡŽΡ‚ ΠΈΡ… ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡ‚ΡŒ.


ВСхнология сборки каркаса с висячСй систСмой стропил выглядит Ρ‚Π°ΠΊ:

  1. Π’ мауэрлатС Π²Ρ‹ΠΏΠΈΠ»ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠ°Π·Ρ‹ ΠΏΠΎΠ΄ ΠΌΠΎΠ½Ρ‚Π°ΠΆ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Ρ… Π½ΠΎΠ³. ΠŸΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΠΊ ΠΌΠ΅ΠΆΠ΄Ρƒ этими сосСдними элСмСнтами ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ ΠΏΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ Ρ‚ΠΈΠΏΠ° систСмы стропил, Π½ΠΎ ΠΎΠ½ΠΎ Π² любом случаС Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Ρ‚ΡŒ 150 сантимСтров, ΠΈΠ½Π°Ρ‡Π΅ конструкция Π½Π΅ получится достаточно ТСсткой. Когда планируСтся ΡƒΡ‚Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ ΠΊΡ€Ρ‹ΡˆΠΈ, Ρ‚ΠΎΠ³Π΄Π° расстояниС ΠΌΠ΅ΠΆΠ΄Ρƒ стропилами слСдуСт ΡΠΎΠ³Π»Π°ΡΠΎΠ²Ρ‹Π²Π°Ρ‚ΡŒ с Ρ€Π°Π·ΠΌΠ΅Ρ€Π°ΠΌΠΈ тСплоизоляционного ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°. Если Π² свободноС пространство, ΠΈΠΌΠ΅ΡŽΡ‰Π΅Π΅ΡΡ ΠΌΠ΅ΠΆΠ΄Ρƒ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹ΠΌΠΈ Π½ΠΎΠ³Π°ΠΌΠΈ, ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°Ρ‚ΡŒ Ρ†Π΅Π»ΡŒΠ½Ρ‹Π΅ ΠΏΠ»ΠΈΡ‚Ρ‹ утСплитСля, Π½Π΅ Π½Π°Π΄ΠΎ Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ врСмя Π½Π° ΠΏΠΎΠ΄Π³ΠΎΠ½ΠΊΡƒ этого ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.
  2. К ΠΌΠΎΠ½Ρ‚Π°ΠΆΡƒ стропил ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠ°ΡŽΡ‚ с Ρ‚ΠΎΡ€Ρ†Π΅Π²Ρ‹Ρ… частСй (Ρ„Ρ€ΠΎΠ½Ρ‚ΠΎΠ½ΠΎΠ²) ΠΊΡ€Ρ‹ΡˆΠΈ. ПослС ΠΈΡ… установки ΠΌΠ΅ΠΆΠ΄Ρƒ коньками Π½Π°Ρ‚ΡΠ³ΠΈΠ²Π°ΡŽΡ‚ ΡˆΠ½ΡƒΡ€ ΠΈ ΠΏΡ€ΠΈ выставлСнии ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΎΡ‡Π½Ρ‹Ρ… стропил ΠΎΡ‚Π½ΠΎΡΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΠΈ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΡ€ΠΈΠ΅Π½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π½Π° Π½Π΅Π³ΠΎ.
  3. Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Π΅ Π½ΠΎΠ³ΠΈ ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ Π² ΠΏΠ°Π·Ρ‹. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΈΡ… Π·Π°Ρ„ΠΈΠΊΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π² мауэрлатС, Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ комплСксный ΠΊΡ€Π΅ΠΏΠ΅ΠΆ. Для этого ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½ΠΎΠ΅ смСщСниС элСмСнтов ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‚ ΡΡ‚Π°Π»ΡŒΠ½Ρ‹ΠΌ ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½ΠΎΠΌ, Π° ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½ΠΎΠ΅ – скобой.
  4. Π’ процСссС ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ, Ρ‡Ρ‚ΠΎ стропила Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄ΠΈΡ‚ΡŒ Π·Π° ΠΏΠ΅Ρ€ΠΈΠΌΠ΅Ρ‚Ρ€ постройки. ΠžΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΠΎΠΉ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ΠΎΠΉ выступа, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ принято Π½Π°Π·Ρ‹Π²Π°Ρ‚ΡŒ Π²Ρ‹Π»Π΅Ρ‚ΠΎΠΌ ΠΈΠ»ΠΈ свСсом, считаСтся 40 сантимСтров. Π’ ΠΈΡ‚ΠΎΠ³Π΅ стСны Π΄ΠΎΠΌΠ° ΠΏΠΎΠ»ΡƒΡ‡Π°ΡŽΡ‚ΡΡ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΎΡ‚ Π²ΠΎΠ΄Ρ‹, ΡΡ‚Π΅ΠΊΠ°ΡŽΡ‰Π΅ΠΉ ΠΏΠΎ повСрхности ΠΊΡ€ΠΎΠ²Π»ΠΈ. БвСс ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΡƒΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π·Π° счСт ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ бруса – Π΄Π»ΠΈΠ½Ρƒ стропил Π½Π°Ρ€Π°Ρ‰ΠΈΠ²Π°ΡŽΡ‚ ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ использования Ρ‚ΠΎΠ½ΠΊΠΎΠΉ доски, ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ²ΡˆΠ΅ΠΉ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ Β«ΠΊΠΎΠ±Ρ‹Π»ΠΊΠ°Β». Π•Π΅ крСпят ΠΊ стропилу посрСдством ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ (ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ ΠΎΡ‚Ρ€Π΅Π·ΠΊΠ° доски) гвоздями. ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ доски ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ свСса Π½Π΅ считаСтся нСдостатком конструкции, Π° Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, использованиС Β«ΠΊΠΎΠ±Ρ‹Π»ΠΊΠΈΒ» ΠΎΠ±Π»Π΅Π³Ρ‡Π°Π΅Ρ‚ ΠΈ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ ΡƒΠ΄Π΅ΡˆΠ΅Π²Π»ΡΠ΅Ρ‚ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ. ΠžΠ΄Π½ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎ упрощаСтся Ρ€Π΅ΠΌΠΎΠ½Ρ‚ свСса: ΠΏΡ€ΠΈ нСобходимости достаточно Π·Π°ΠΌΠ΅Π½ΠΈΡ‚ΡŒ ΠΎΠ΄Π½Ρƒ ΠΈΠ»ΠΈ нСсколько Β«ΠΊΠΎΠ±Ρ‹Π»ΠΎΠΊΒ», Π° Π½Π΅ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹ΠΉ брус.
  5. НиТниС ΠΊΠΎΠ½Ρ†Ρ‹ стропил слСдуСт Π·Π°Ρ„ΠΈΠΊΡΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ обвязкой, ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΊΠ°ΠΊ основаниС для Ρ‡Π΅Ρ€Π΄Π°Ρ‡Π½ΠΎΠ³ΠΎ пСрСкрытия. Π‘Ρ€ΡƒΡΡŒΡ обвязки ΠΎΠΏΠΈΡ€Π°ΡŽΡ‚ Π½Π° мауэрлат.
  6. Если Π½ΡƒΠΆΠ½ΠΎ Π½Π°Ρ€Π°ΡΡ‚ΠΈΡ‚ΡŒ Π±Ρ€ΡƒΡΡŒΡ для стропил ΠΏΡ€ΠΈ нСдостаточной ΠΈΡ… Π΄Π»ΠΈΠ½Π΅, Π΄Π²Π° бруса ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π² Π½Π°ΠΊΠ»Π°Π΄ΠΊΡƒ с нахлСстом Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠΌ Π½Π΅ мСньшС ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΌΠ΅Ρ‚Ρ€Π°. Π˜Ρ… крСпят шпильками Π΄ΠΈΠ°ΠΌΠ΅Ρ‚Ρ€ΠΎΠΌ 8 –12 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ².
  7. ΠœΠ΅ΠΆΠ΄Ρƒ собой стропила ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ шпильками – ΠΈΡ… Π²ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ Π² Π·Π°Ρ€Π°Π½Π΅Π΅ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹Π΅ отвСрстия. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Ρ€Π°Ρ‰Π΅Π½ΠΈΠ΅ стропил ΠΎΠΊΠΎΠ»ΠΎ оси шпильки, ΠΊΠ°ΠΆΠ΄ΡƒΡŽ ΠΏΠ°Ρ€Ρƒ стропил Ρ„ΠΈΠΊΡΠΈΡ€ΡƒΡŽΡ‚ двумя ΠΊΡ€Π΅ΠΏΠ΅ΠΆΠ°ΠΌΠΈ.
  8. Когда ΡˆΠΈΡ€ΠΈΠ½Π° ΠΊΡ€ΠΎΠ²Π»ΠΈ Π½Π΅ ΠΏΡ€Π΅Π²Ρ‹ΡˆΠ°Π΅Ρ‚ 6 ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², Ρ‚ΠΎΠ³Π΄Π° висячиС стропила ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ ΠΏΠΎΠΏΠ΅Ρ€Π΅Ρ‡Π½Ρ‹ΠΌ брусом – затяТкой, ΠΈΠΌΠ΅ΡŽΡ‰Π΅ΠΉ Ρ„ΠΎΡ€ΠΌΡƒ Π±ΡƒΠΊΠ²Ρ‹ «А». Π”Π΅Π»Π°ΡŽΡ‚ этот элСмСнт ΠΈΠ· доски сСчСниСм 50Ρ…100 ΠΈΠ»ΠΈ 50Ρ…150 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ², Π° ΠΊ стропилам ΠΏΡ€ΠΈΠΊΡ€Π΅ΠΏΠ»ΡΡŽΡ‚ саморСзами. Π’Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ затяТки, состоящиС ΠΈΠ· Ρ‚Ρ€Π΅Ρ… досок сСчСниСм 30Ρ…100 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ ΠΏΠΎ ΠΎΠ±Π΅ стороны стропила.
  9. Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Π΅ Ρ„Π΅Ρ€ΠΌΡ‹ Π² Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части Ρ„ΠΈΠΊΡΠΈΡ€ΡƒΡŽΡ‚ ΠΏΡ€ΠΎΠ΄ΠΎΠ»ΡŒΠ½Ρ‹ΠΌ ΠΊΠΎΠ½ΡŒΠΊΠΎΠ²Ρ‹ΠΌ брусом ΠΈΠ»ΠΈ коньковой доской.
  10. Π”ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ с Ρ†Π΅Π»ΡŒΡŽ усилСния Π²Π΅Ρ€Ρ…Π½Π΅Π³ΠΎ ΡƒΠ·Π»Π° стропил ΡΠΎΠ΅Π΄ΠΈΠ½ΡΡŽΡ‚ ΠΊΠΎΠ½ΡŒΠΊΠΎΠ²Ρ‹ΠΉ брус с затяТкой с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΎΡ‚Ρ€Π΅Π·ΠΊΠ° доски. Π­Ρ‚ΠΎ Π΄Π΅Π»Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π΅ Π΄ΠΎΠΏΡƒΡΡ‚ΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΠ³ΠΈΠ±Π° затяТки Π² случаС большого ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΊΠ° ΠΌΠ΅ΠΆΠ΄Ρƒ стропилами.

Π’Π°ΠΊΠΈΠΌ ΠΆΠ΅ способом Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ устройство ΠΊΡ€Ρ‹ΡˆΠΈ каркасного Π΄ΠΎΠΌΠ°, хотя ΠΈ Π΅ΡΡ‚ΡŒ нСбольшиС Π½ΡŽΠ°Π½ΡΡ‹. ПослС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ установки стропил ΠΏΡ€ΠΈΡΡ‚ΡƒΠΏΠ°ΡŽΡ‚ ΠΊ ΠΌΠΎΠ½Ρ‚Π°ΠΆΡƒ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ.

Как ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ ΠΊΡ€ΠΎΠ²Π»ΠΈ

Π­Ρ‚ΠΎΡ‚ элСмСнт ΠΊΡ€Ρ‹ΡˆΠΈ Π±Ρ‹Π²Π°Π΅Ρ‚ Π΄Π²ΡƒΡ… Π²ΠΈΠ΄ΠΎΠ²: ΡΠΏΠ»ΠΎΡˆΠ½Ρ‹ΠΌ ΠΈ Ρ€Π°Π·Ρ€Π΅ΠΆΠ΅Π½Π½Ρ‹ΠΌ. Π’Ρ‹Π±ΠΎΡ€ ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· Π½ΠΈΡ… зависит ΠΎΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠΎΠ³ΠΎ ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ ΡΠΏΠ»ΠΎΡˆΠ½ΡƒΡŽ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ, Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ ΠΏΠ»ΠΈΡ‚Ρ‹ OSB ΠΈΠ»ΠΈ листы влагостойкой Ρ„Π°Π½Π΅Ρ€Ρ‹ Ρ‚ΠΎΠ»Ρ‰ΠΈΠ½ΠΎΠΉ ΠΎΡ‚ 10 ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Π˜Ρ… Π½Π°Π±ΠΈΠ²Π°ΡŽΡ‚ Π½Π° стропила посрСдством ΠΊΠΎΠ½Ρ‚Ρ€Ρ€Π΅ΠΉΠΊΠΈ. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠΏΠ»ΠΎΡˆΠ½ΡƒΡŽ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ, Ссли прСдстоит ΠΌΠΎΠ½Ρ‚Π°ΠΆ Ρ€ΡƒΠ»ΠΎΠ½Π½Ρ‹Ρ… ΠΈΠ»ΠΈ мягких ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ².


Когда ΠΎΠ±ΡƒΡΡ‚Ρ€Π°ΠΈΠ²Π°ΡŽΡ‚ ΠΏΡ€ΠΎΡ€Π΅ΠΆΠ΅Π½Π½ΡƒΡŽ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ, Π½Π° стропила Π½Π°Π±ΠΈΠ²Π°ΡŽΡ‚ доски ΠΈΠ»ΠΈ Π±Ρ€ΡƒΡΡŒΡ с ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π»ΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ зависит ΠΎΡ‚ Ρ€Π°Π·ΠΌΠ΅Ρ€ΠΎΠ² элСмСнтов покрытия ΠΊΡ€ΠΎΠ²Π»ΠΈ. ΠŸΡ€ΠΈ нСобходимости ΡΡΠΊΠΎΠ½ΠΎΠΌΠΈΡ‚ΡŒ для создания ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ Π΄Π°Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° вмСсто использования бруса ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π½Π΅ΠΎΠ±Ρ€Π΅Π·Π½ΡƒΡŽ доску.

Π Π°Π·Ρ€Π΅ΠΆΠ΅Π½Π½ΡƒΡŽ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΡƒ Π½Π°Π±ΠΈΠ²Π°ΡŽΡ‚ Π½Π° стропила Π² Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½ΠΈΠΈ свСрху Π²Π½ΠΈΠ·. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ ΠΏΡ€ΠΎΡ‡Π½ΠΎΡΡ‚ΡŒ конструкции, ΠΏΠ΅Ρ€Π²Ρ‹Π΅ ΠΈΠ· рядов ΠΎΡ‚ конькового бруса, ΡΠΎΠ·Π΄Π°ΡŽΡ‚ Π±Π΅Π· ΠΏΡ€ΠΎΠΌΠ΅ΠΆΡƒΡ‚ΠΊΠΎΠ². ПослС Π·Π°Π²Π΅Ρ€ΡˆΠ΅Π½ΠΈΡ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π° ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠΈ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°Ρ‡ΠΈΠ½Π°Ρ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎ тСплоизоляции ΠΊΡ€ΠΎΠ²Π»ΠΈ, ΠΌΠΎΠ½Ρ‚Π°ΠΆΡƒ тСплоизоляции ΠΈ ΡƒΠΊΠ»Π°Π΄ΠΊΠ΅ Ρ„ΠΈΠ½ΠΈΡˆΠ½ΠΎΠ³ΠΎ покрытия.

Π’Ρ‹Π±ΠΎΡ€ Π²ΠΈΠ΄Π° ΠΊΡ€Ρ‹ΡˆΠΈ

Π”ΠΎ Π½Π°Ρ‡Π°Π»Π° проСктирования Π΄ΠΎΠΌΠ° Π΅Π³ΠΎ Π²Π»Π°Π΄Π΅Π»ΡŒΡ†Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Ρ€Π΅ΡˆΠΈΡ‚ΡŒ, Π±ΡƒΠ΄Π΅Ρ‚ Π»ΠΈ Π²Ρ‚ΠΎΡ€ΠΎΠΉ этаТ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для Тилья. Π”Π΅Π»ΠΎ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ тСхнология каркасной ΠΊΡ€Ρ‹ΡˆΠΈ ΠΏΠΎΠ΄ Π²Ρ‚ΠΎΡ€ΠΎΠΉ этаТ ΠΈΠΌΠ΅Π΅Ρ‚ отличия, вСдь ΠΆΠΈΠ»ΠΎΠ΅ ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½ΠΈΠ΅ располагаСтся нСпосрСдствСнно ΠΏΠΎΠ΄ ΠΊΡ€ΠΎΠ²Π»Π΅ΠΉ. Π’ Π΄Π°Π½Π½ΠΎΠΌ случаС Π½Π΅Ρ‚ нСобходимости ΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ стСны Π²Π΅Ρ€Ρ…Π½Π΅Π³ΠΎ этаТа ΠΈ ΡƒΠΆΠ΅ Π½Π°Π΄ Π½ΠΈΠΌ ΠΎΠ±ΡƒΡΡ‚Ρ€Π°ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΡ€ΠΎΠ²Π»ΡŽ.

ΠšΠ°Ρ€ΠΊΠ°ΡΠ½Ρ‹Π΅ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΏΠΎΠ΄ Π²Ρ‚ΠΎΡ€ΠΎΠΉ этаТ ΠΊΡ€ΠΎΠΌΠ΅ достоинств ΠΈΠΌΠ΅ΡŽΡ‚ ΠΈ нСдостатки, срСди ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… отсутствиС возмоТности установки ΠΏΠΎΠ»Π½ΠΎΡ†Π΅Π½Π½Ρ‹Ρ… ΠΎΠΊΠΎΠ½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ΅ΠΌΠΎΠ², Π° ΠΆΠΈΠ»ΠΎΠ΅ пространство слоТно ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΡƒΠ΄ΠΎΠ±Π½Ρ‹ΠΌ.



Π­Π»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹ каркаса ΠΊΡ€Ρ‹ΡˆΠΈ | Π‘Π’Π ΠžΠ™ΠšΠ

Поиск

Π’Π΅Π³ΠΈ:Β

ΠšΡ€Ρ‹ΡˆΠ° состоит ΠΈΠ· мноТСства Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… конструктивных элСмСнтов.

ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΊΡ€Ρ‹ΡˆΠΈ β€” это конструкция, которая ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅Ρ‚ Π²Π°ΡˆΡƒ ΠΊΡ€Ρ‹ΡˆΡƒ.

Π“Π»Π°Π²Π½ΠΎΠ΅ Ρ€Π΅ΡˆΠ΅Π½ΠΈΠ΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΡ€ΠΈΠ½ΡΡ‚ΡŒ ΠΏΡ€ΠΈ Π²ΠΎΠ·Π²Π΅Π΄Π΅Π½ΠΈΠΈ ΠΊΡ€ΠΎΠ²Π»ΠΈ, — ΠΊΠ°ΠΊΠΎΠΉ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π» ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ для Π΅Π΅ возвСдСния: Π΄Π΅Ρ€Π΅Π²ΠΎ ΠΈΠ»ΠΈ ΠΌΠ΅Ρ‚Π°Π»Π».

ДСрСвянный каркас ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с мСталличСским каркасом

ДрСвСсина Π½Π° сСгодняшний дСнь являСтся Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ распространСнным ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠΌ для каркаса Π΄ΠΎΠΌΠ° Π² Австралии. Π’ΠΎ ΠΌΠ½ΠΎΠ³ΠΎΠΌ это связано с Ρ†Π΅Π½ΠΎΠΉ – дСрСвянный каркас Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ дСшСвлС мСталличСского. Π’ Ρ€Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Π΅ стало Π½Π°ΠΌΠ½ΠΎΠ³ΠΎ большС ΠΏΡ€ΠΎΠ΄Π°Π²Ρ†ΠΎΠ², ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ с дСрСвянными каркасами, Π° конкурСнция Π΅Ρ‰Π΅ большС сниТаСт Ρ†Π΅Π½Ρ‹.

ΠœΠ΅Ρ‚Π°Π»Π»ΠΈΡ‡Π΅ΡΠΊΠΈΠΉ каркас ΠΏΡ€ΠΎΡ‡Π½Π΅Π΅ ΠΈ Π»ΡƒΡ‡ΡˆΠ΅ противостоит стихийным бСдствиям, Ρ‚Π°ΠΊΠΈΠΌ ΠΊΠ°ΠΊ ΠΏΠΎΠΆΠ°Ρ€, ΡΠΈΠ»ΡŒΠ½Ρ‹ΠΉ Π²Π΅Ρ‚Π΅Ρ€ ΠΈ зСмлСтрясСния. Π₯отя ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠΉ каркас ΠΌΠΎΠΆΠ΅Ρ‚ ΠΏΠΎΠ΄Π²Π΅Ρ€Π³Π°Ρ‚ΡŒΡΡ ΠΊΠΎΡ€Ρ€ΠΎΠ·ΠΈΠΈ Π² ΠΏΡ€ΠΈΠ±Ρ€Π΅ΠΆΠ½Ρ‹Ρ… Ρ€Π°ΠΉΠΎΠ½Π°Ρ…, ΠΌΠ΅Ρ‚Π°Π»Π» Π½Π΅ дСформируСтся ΠΈ Π½Π΅ Π³Π½ΠΈΠ΅Ρ‚, Π° Ρ‚Π°ΠΊΠΆΠ΅ устойчив ΠΊ Ρ‚Π΅Ρ€ΠΌΠΈΡ‚Π°ΠΌ.

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, большая нСсущая ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΡΡ‚Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ каркаса ΠΌΠΎΠΆΠ΅Ρ‚ Ρ‚Π°ΠΊΠΆΠ΅ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ Π²ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΡ… нСсущих стСнах. Π‘Ρ‚Π°Π»ΡŒ ΠΈ алюминий ΠΏΠΎΠ΄Π»Π΅ΠΆΠ°Ρ‚ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±ΠΎΡ‚ΠΊΠ΅ ΠΈ, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ дрСвСсины, часто ΠΎΠ±Ρ€Π΅Π·Π°ΡŽΡ‚ΡΡ Π΄ΠΎ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·ΠΌΠ΅Ρ€Π° Π΄ΠΎ Ρ‚ΠΎΠ³ΠΎ, ΠΊΠ°ΠΊ ΠΏΠΎΠΏΠ°Π΄ΡƒΡ‚ Π½Π° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΡƒ, Ρ‡Ρ‚ΠΎ сокращаСт количСство ΠΎΡ‚Ρ…ΠΎΠ΄ΠΎΠ². Π’ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ соврСмСнных конструкций Ρ‚Π°ΠΊΠΈΠ΅ элСмСнты, ΠΊΠ°ΠΊ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ ΠΊΡ€ΡƒΠΏΠ½Ρ‹Π΅ элСмСнты каркаса, ΡΠΎΠ±ΠΈΡ€Π°ΡŽΡ‚ΡΡ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠΈ, Π° Π·Π°Ρ‚Π΅ΠΌ Π΄ΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ΡΡ Π½Π° ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΡƒΡŽ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΡƒ.

ΠžΠ±Ρ‰ΠΈΠ΅ элСмСнты каркаса ΠΊΡ€Ρ‹ΡˆΠΈ

НиТС ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½ список стандартных элСмСнтов каркаса ΠΊΡ€Ρ‹ΡˆΠΈ:

Π­Π›Π•ΠœΠ•ΠΠ’ РАМЫ ОписаниС
Π‘ΠΎΡ€Ρ‚ Π±Π°Ρ€ΠΆΠΈ Доски Π±Π°Ρ€ΠΆΠΈ ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² Π΄ΠΎΠΌΠ°Ρ… с остроконСчной ΠΊΡ€Ρ‹ΡˆΠ΅ΠΉ. Π˜Ρ… функция Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Π° Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ Π±ΠΎΡ€Π΄ΡŽΡ€Π½ΠΎΠΉ доски, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΎΠ½Π° ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ стропилам ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ Π½Π° скальном ΠΊΠΎΠ½Ρ†Π΅ Ρ„Ρ€ΠΎΠ½Ρ‚ΠΎΠ½Π°. БарТСвая доска маскируСт стропила, блиТайшиС ΠΊ ΠΊΠΎΠ½Ρ†Ρƒ двускатной ΠΊΡ€Ρ‹ΡˆΠΈ.
ΠŸΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½Π°Ρ Π±Π°Π»ΠΊΠ° ΠŸΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½Ρ‹Π΅ Π±Π°Π»ΠΊΠΈ β€” это ΠΎΡ‚Ρ€Π΅Π·ΠΊΠΈ Π΄Π΅Ρ€Π΅Π²Π° ΠΈΠ»ΠΈ ΠΌΠ΅Ρ‚Π°Π»Π»Π°, ΠΊ ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΌ крСпится ΠΏΠΎΡ‚ΠΎΠ»ΠΎΠΊ.
Галстук-Π²ΠΎΡ€ΠΎΡ‚Π½ΠΈΠΊ Π₯ΠΎΠΌΡƒΡ‚Ρ‹ β€” это элСмСнты, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ ΠΌΠ΅ΠΆΠ΄Ρƒ стропилами для прСдотвращСния ΠΈΡ… расхоТдСния.
ЛицСвая панСль На ΠΊΠΎΠ½Ρ†Π°Ρ… стропил крСпится Π±ΠΎΡ€Π΄ΡŽΡ€Π½Π°Ρ доска, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΊΡ€Ρ‹Ρ‚ΡŒ ΠΈΡ….
ПодвСсная Π±Π°Π»ΠΊΠ° ΠŸΠΎΠ΄Π²Π΅ΡΠ½Ρ‹Π΅ Π±Π°Π»ΠΊΠΈ Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ ΠΏΠΎΠ΄ прямым ΡƒΠ³Π»ΠΎΠΌ прямо Π½Π°Π΄ ΠΏΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½Ρ‹ΠΌΠΈ Π±Π°Π»ΠΊΠ°ΠΌΠΈ. Они крСпятся ΠΊ ΠΏΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½Ρ‹ΠΌ Π±Π°Π»ΠΊΠ°ΠΌ мСталличСскими ΠΎΠ±Ρ€ΡƒΡ‡Π°ΠΌΠΈ ΠΈΠ»ΠΈ скобами. Π˜Ρ… основная Ρ†Π΅Π»ΡŒ — ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ Π±Π°Π»ΠΊΠΈ ΠΈ ΠΏΠΎΠ·Π²ΠΎΠ»ΡΡ‚ΡŒ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠ΅ Π±Π°Π»ΠΊΠΈ.
Π’Π°Π»ΡŒΠΌΠΎΠ²ΠΎΠ΅ стропило Π’Π°Π»ΡŒΠΌΠΎΠ²ΠΎΠ΅ стропило ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΠΎΡ‚ стСновой ΠΏΠ»ΠΈΡ‚Ρ‹ Π΄ΠΎ конька Π² ΡƒΠ³Π»Ρƒ вальмовой ΠΊΡ€Ρ‹ΡˆΠΈ.
ΠŸΡ€ΠΎΠ³ΠΎΠ½ ΠŸΡ€ΠΎΠ³ΠΎΠ½ β€” это Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½Ρ‹ΠΉ кусок Π΄Π΅Ρ€Π΅Π²Π° ΠΈΠ»ΠΈ ΠΌΠ΅Ρ‚Π°Π»Π»Π°, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅Ρ‚ стропила ΠΈΠ»ΠΈ настил ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΠΏΡ€Π΅Π΄ΠΎΡ‚Π²Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ провисаниС ΠΊΡ€Ρ‹ΡˆΠΈ.
Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»Π° Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»Π° β€” это Π½Π°ΠΊΠ»ΠΎΠ½Π½Ρ‹Π΅ Π±Π°Π»ΠΊΠΈ, ΠΈΠ΄ΡƒΡ‰ΠΈΠ΅ ΠΎΡ‚ конька ΠΊΡ€Ρ‹ΡˆΠΈ ΠΊ ΠΊΠ°Ρ€Π½ΠΈΠ·Ρƒ. Они ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΡƒ внСшнСго ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½ΠΎΠ³ΠΎ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°.
Коньковая Π±Π°Π»ΠΊΠ° ΠšΠΎΠ½ΡŒΠΊΠΎΠ²Ρ‹Π΅ Π±Π°Π»ΠΊΠΈ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой Π΄Π»ΠΈΠ½Π½Ρ‹Π΅, ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½Ρ‹Π΅, ТСсткиС куски Π΄Π΅Ρ€Π΅Π²Π°, ΠΌΠ΅Ρ‚Π°Π»Π»Π° ΠΈΠ»ΠΈ камня, ΡƒΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Π΅ Π³ΠΎΡ€ΠΈΠ·ΠΎΠ½Ρ‚Π°Π»ΡŒΠ½ΠΎ вдоль конька ΠΊΡ€Ρ‹ΡˆΠΈ.
ΠšΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Π°Ρ ΠΎΠ±Ρ€Π΅ΡˆΠ΅Ρ‚ΠΊΠ° ΠšΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Π΅ Ρ€Π΅ΠΉΠΊΠΈ проходят ΠΏΠΎΠΏΠ΅Ρ€Π΅ΠΊ ΠΈΠ»ΠΈ Π²Π½ΠΈΠ· ΠΏΠΎ ΠΊΡ€Ρ‹ΡˆΠ΅ (ΠΈΠ½ΠΎΠ³Π΄Π° ΠΈ Ρ‚ΠΎ, ΠΈ Π΄Ρ€ΡƒΠ³ΠΎΠ΅), Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Ρ‚ΠΎΡ‡ΠΊΡƒ крСплСния для ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΎΠ±Π»ΠΈΡ†ΠΎΠ²ΠΎΡ‡Π½Ρ‹Ρ… ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»ΠΎΠ², Ρ‚Π°ΠΊΠΈΡ… ΠΊΠ°ΠΊ Ρ‡Π΅Ρ€Π΅ΠΏΠΈΡ†Π° ΠΈΠ»ΠΈ Ρ‡Π΅Ρ€Π΅ΠΏΠΈΡ†Π°.
НСсущий ΠΏΠΎΡ‚ΠΎΠ»ΠΎΠΊ НСсущиС софиты Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ΡΡ ΠΌΠ΅ΠΆΠ΄Ρƒ стСной ΠΈ фасциСй, обСспСчивая основу для крСплСния ΠΎΠ±Π»ΠΈΡ†ΠΎΠ²ΠΊΠΈ софита.
Π‘Ρ‚ΠΎΠΉΠΊΠΈ ΠΈ стойки ΠŸΠΎΠ΄ΠΊΠΎΡΡ‹ ΠΈ ΠΏΠΎΠ΄ΠΏΠΎΡ€ΠΊΠΈ ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой Π²Π΅Ρ€Ρ‚ΠΈΠΊΠ°Π»ΡŒΠ½Ρ‹Π΅ элСмСнты, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ ΠΈ ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ ΠΎΡ‚ ΠΏΡ€ΠΎΠ³ΠΎΠ½ΠΎΠ² ΠΊ подкосным Π±Π°Π»ΠΊΠ°ΠΌ.
Распорная Π±Π°Π»ΠΊΠ° РаспорныС Π±Π°Π»ΠΊΠΈ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ элСмСнты ΠΊΡ€Ρ‹ΡˆΠΈ Ρ‚Π°ΠΌ, Π³Π΄Π΅ Π½Π΅Ρ‚ нСсущих стСновых стоСк. Они ΠΏΠ΅Ρ€Π΅Π΄Π°ΡŽΡ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ с ΠΊΡ€Ρ‹ΡˆΠΈ Π½Π° нСсущиС стСны. ΠŸΠΎΠ΄ΠΊΠΎΡΠ½Ρ‹Π΅ Π±Π°Π»ΠΊΠΈ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Ρ‚ΡŒ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ Π½Π° ΠΊΡ€Ρ‹ΡˆΡƒ ΠΈ Π½Π΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² качСствС ΠΏΠΎΡ‚ΠΎΠ»ΠΎΡ‡Π½Ρ‹Ρ… Π±Π°Π»ΠΎΠΊ.
ВСрхняя пластина ВСрхняя пластина ΠΏΡ€ΠΈΠ±ΠΈΡ‚Π° ΠΊ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ части стоСк стСны. Π­Ρ‚ΠΎ пластина, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ сидят ΠΊΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Π΅ элСмСнты, ΠΈ фактичСски мСсто встрСчи стСн ΠΈ конструкции ΠΊΡ€Ρ‹ΡˆΠΈ. Он ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΈΠ²Π°Π΅Ρ‚ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΡƒ Π½Π° ΠΊΡ€Ρ‹ΡˆΡƒ ΠΈ ΠΏΠΎΠΌΠΎΠ³Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅Π΄Π°Π²Π°Ρ‚ΡŒ Π΅Π΅ Π²Π½ΠΈΠ· ΠΏΠΎ нСсущим стСнам Π² Ρ„ΡƒΠ½Π΄Π°ΠΌΠ΅Π½Ρ‚.
Π€Π΅Ρ€ΠΌΠ° Π€Π΅Ρ€ΠΌΠ° прСдставляСт собой элСмСнт каркаса Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΎΠΉ Ρ„ΠΎΡ€ΠΌΡ‹. ΠšΡ€ΠΎΠ²Π΅Π»ΡŒΠ½Ρ‹Π΅ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π·Π° ΠΏΡ€Π΅Π΄Π΅Π»Π°ΠΌΠΈ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠΈ, Ρ‡Ρ‚ΠΎ сниТаСт Ρ†Π΅Π½Ρƒ ΠΈ ускоряСт ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎ каркаса ΠΊΡ€Ρ‹ΡˆΠΈ. Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½Ρ‹Π΅ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°ΡŽΡ‚ ΠΏΠΎΠ΄Π΄Π΅Ρ€ΠΆΠΊΡƒ настила ΠΊΡ€Ρ‹ΡˆΠΈ, каркаса ΠΈ ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΠ΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ Π²Π΅Ρ‚Ρ€ΠΎΠ²ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅.
Π‘Ρ‚Ρ€ΠΎΠΏΠΈΠ»Π° Π΅Π½Π΄ΠΎΠ²Ρ‹ Π Π°Π·Π²Π°Π»ΡŒΡ†ΠΎΠ²ΠΊΠ° ΠΏΡ€ΠΎΡ…ΠΎΠ΄ΠΈΡ‚ ΠΏΠΎ Π΄ΠΈΠ°Π³ΠΎΠ½Π°Π»ΠΈ ΠΏΠΎΠ΄ ΡƒΠ³Π»ΠΎΠΌ 45Β° ΠΎΡ‚ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½Π΅Π³ΠΎ ΡƒΠ³Π»Π° Π΄Π²ΡƒΡ… ΠΏΠ΅Ρ€Π΅ΡΠ΅ΠΊΠ°ΡŽΡ‰ΠΈΡ…ΡΡ стСновых пластин Π΄ΠΎ конька ΠΊΡ€Ρ‹ΡˆΠΈ.

ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΊΡ€Ρ‹ΡˆΠΈ

ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΊΡ€Ρ‹ΡˆΠΈ

АвтоматичСски создавайтС стСрТнСвой каркас ΠΈΠ»ΠΈ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ рисуйтС систСму Ρ„Π΅Ρ€ΠΌ, устанавливая Π΄ΠΈΡ€Π΅ΠΊΡ‚ΠΈΠ²Ρ‹ ΠΊΡ€Ρ‹ΡˆΠΈ для ΠΊΠΎΠ½ΡΠΎΠ»ΡŒΠ½Ρ‹Ρ…, Π²Π°Π»ΡŒΠΌΠΎΠ²Ρ‹Ρ…, Ρ‡Π΅Ρ€Π΄Π°Ρ‡Π½Ρ‹Ρ… Ρ„Π΅Ρ€ΠΌ ΠΈ настраиваСмыС плоскости ΠΏΠΎΡ‚ΠΎΠ»ΠΊΠ° для Π½ΠΎΠΆΠ½ΠΈΡ‡Π½Ρ‹Ρ… Ρ„Π΅Ρ€ΠΌ.

НомСр

НазваниС/ОписаниС


256

АвтоматичСскиС Ρ„Π΅Ρ€ΠΌΡ‹ ΠΊΡ€Ρ‹ΡˆΠΈ

НастройтС эти ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ для автоматичСского создания Ρ„Π΅Ρ€ΠΌ ΠΊΡ€Ρ‹ΡˆΠΈ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 256


343

Палка для обрамлСния ΠΊΡ€Ρ‹ΡˆΠΈ

Π‘Π°Π·ΠΎΠ²Ρ‹ΠΉ каркас ΠΊΡ€Ρ‹ΡˆΠΈ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ создан автоматичСски, Π° Π·Π°Ρ‚Π΅ΠΌ ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 343


10230

ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ Ρ„Π΅Ρ€ΠΌΡ‹

Π’ Π³Π»Π°Π²Π½ΠΎΠΌ Π°Ρ€Ρ…ΠΈΡ‚Π΅ΠΊΡ‚ΠΎΡ€Π΅ каркас ΠΊΡ€Ρ‹ΡˆΠΈ Π½Π°ΠΏΡ€ΡΠΌΡƒΡŽ связан с Ρ‚Π΅ΠΌ, ΠΊΠ°ΠΊ Π²Ρ‹ строитС свою ΠΊΡ€Ρ‹ΡˆΡƒ, ΠΈ с Π΅Π΅ свойствами. БСгодня ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ„Π΅Ρ€ΠΌΠ΅Π½Π½Ρ‹ΠΉ каркас ΠΈ спроСктированы Ρ‚Ρ€Π΅Ρ‚ΡŒΠ΅ΠΉ стороной. Π’ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎ, Π²Ρ‹ Π·Π°Ρ…ΠΎΡ‚ΠΈΡ‚Π΅ быстро ΠΏΠΎΡΡ‚Ρ€ΠΎΠΈΡ‚ΡŒ каркас ΠΊΡ€Ρ‹ΡˆΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ 3D-Π²ΠΈΠ΄; Π½ΠΎ Ρ‡Ρ‚ΠΎ, Ссли Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚ΡŒ Ρ‡Π°ΡΡ‚ΡŒ Π΄ΠΎΠΌΠ° со ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ спроСктированной Ρ„Π΅Ρ€ΠΌΠΎΠΉ? ΠœΡ‹ обсудим эти ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ Π΄Π΅Ρ‚Π°Π»ΠΈ каркаса ΠΊΡ€Ρ‹ΡˆΠΈ Π½Π° этом занятии. [ΠΠšΠ‘Π .1 Π¦Π•Π£]

Π’ΠΈΠ΄Π΅ΠΎ β„– 10230


333

ΠšΠ°Ρ€ΠΊΠ°Ρ Ρ‡Π΅Ρ€Π΄Π°Ρ‡Π½Ρ‹Ρ… стСн с Ρ‚ΠΎΡ€Ρ†Π΅Π²Ρ‹ΠΌΠΈ Ρ„Π΅Ρ€ΠΌΠ°ΠΌΠΈ

УстановитС Ρ„Π»Π°ΠΆΠΎΠΊ Β«Π‘ΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ΡŒ каркас стСны», Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ΡŒ каркас Π²Ρ‹Π±Ρ€Π°Π½Π½ΠΎΠΉ стСны ΠΏΡ€ΠΈ глобальном пСрСстроСнии каркаса стСны.

Π’ΠΈΠ΄Π΅ΠΎ β„– 333


1030

АвтоматичСский каркас β€” ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚Ρ‹Π΅ ΠΊΠΎΠ½Ρ†Ρ‹ стропил β€” подобшивка ΠΈ обшивка

Π‘Ρ‹Π»ΠΎ Π΄ΠΎΠ±Π°Π²Π»Π΅Π½ΠΎ нСсколько Π½ΠΎΠ²Ρ‹Ρ… элСмСнтов каркаса, Π²ΠΊΠ»ΡŽΡ‡Π°Ρ ΠΊΠΎΠ½Ρ†Ρ‹ стропил, ниТнюю ΠΎΠ±Π»ΠΈΡ†ΠΎΠ²ΠΊΡƒ ΠΈ ΠΎΠ±ΡˆΠΈΠ²ΠΊΡƒ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 1030


346

ΠšΠ°Ρ€ΠΊΠ°Ρ с Ρ„Π΅Ρ€ΠΌΠ΅Π½Π½ΠΎΠΉ систСмой ΠΊΡ€Ρ‹ΡˆΠΈ

Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚Π½Ρ‹Π΅ ΠΈ энСргСтичСскиС Ρ„Π΅Ρ€ΠΌΡ‹ ΠΊΡ€Ρ‹ΡˆΠΈ Ρ€ΠΈΡΡƒΡŽΡ‚ΡΡ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ ΠΈ ΡΠΎΠ·Π΄Π°ΡŽΡ‚ΡΡ Ρ‚Π°ΠΌ, Π³Π΄Π΅ ΡƒΠΆΠ΅ ΠΏΡ€ΠΈΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ плоскости ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ ΠΏΠΎΡ‚ΠΎΠ»ΠΊΠ°.

Π’ΠΈΠ΄Π΅ΠΎ β„– 346


353

ΠšΠ°Ρ€ΠΊΠ°Ρ с Π½ΠΎΠΆΠ½ΠΈΡ‡Π½Ρ‹ΠΌΠΈ Ρ„Π΅Ρ€ΠΌΠ°ΠΌΠΈ

Π€Π΅Ρ€ΠΌΡ‹, ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ ΠΌΠ΅ΠΆΠ΄Ρƒ плоскостями ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈ Π½Π°ΠΊΠ»ΠΎΠ½Π½Ρ‹ΠΌΠΈ плоскостями ΠΏΠΎΡ‚ΠΎΠ»ΠΊΠ° с ΡƒΠΊΠ»ΠΎΠ½ΠΎΠΌ, ΠΎΡ‚Π»ΠΈΡ‡Π½Ρ‹ΠΌ ΠΎΡ‚ Π½Π°ΠΊΠ»ΠΎΠ½Π° ΠΊΡ€Ρ‹ΡˆΠΈ, Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ Ρ„Π΅Ρ€ΠΌΠ°ΠΌΠΈ Ρ‚ΠΈΠΏΠ° Β«Π½ΠΎΠΆΠ½ΠΈΡ†Ρ‹Β».

Π’ΠΈΠ΄Π΅ΠΎ β„– 353


405

РисованиС Π΄Π΅ΠΊΠΎΡ€Π°Ρ‚ΠΈΠ²Π½Ρ‹Ρ… символов Π±Π°Π»ΠΊΠΈ ΠΈΠ»ΠΈ Ρ„Π΅Ρ€ΠΌΡ‹

Π‘ΠΎΠ·Π΄Π°Π²Π°ΠΉΡ‚Π΅ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΡΠΊΠΈΠ΅ обозначСния Ρ„Π΅Ρ€ΠΌ, ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ Π±Π°Π»ΠΊΠΈ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΈΠ»ΠΈ ΠΏΠΎΠ»ΠΈΠ»ΠΈΠ½Π΅ΠΉΠ½Ρ‹Π΅ Ρ‚Π΅Π»Π°.

Π’ΠΈΠ΄Π΅ΠΎ β„– 405


505

Π‘ΠΎΠ·Π΄Π°Π½ΠΈΠ΅ сборки ΠΊΡ€Ρ‹ΡˆΠΈ SIP

УправляйтС всСми структурными слоями сборки ΠΊΡ€Ρ‹ΡˆΠΈ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 505


1969

ΠžΠ±Ρ€Π°ΠΌΠ»Π΅Π½ΠΈΠ΅ надстройки с ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ стропил

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠΉΡ‚Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ каркаса ΠΊΡ€Ρ‹ΡˆΠΈ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ башмак для сцСнариСв наращивания стропил.

Π’ΠΈΠ΄Π΅ΠΎ β„– 1969


350

ΠšΠ°Ρ€ΠΊΠ°Ρ надстройки с использованиСм Ρ„Π΅Ρ€ΠΌΠ΅Π½Π½ΠΎΠΉ конструкции

ОснованиС Ρ„Π΅Ρ€ΠΌΡ‹ β€” это замкнутая полилиния, ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‰Π°Ρ ΠΎΠ±Π»Π°ΡΡ‚ΡŒ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Ρ„Π΅Ρ€ΠΌΡ‹ ΠΊΡ€Ρ‹ΡˆΠΈ с Π·Π°ΠΏΠΎΠ»Π½Π΅Π½ΠΈΠ΅ΠΌ Π΄ΠΎΠ»ΠΈΠ½Ρ‹ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π±Ρ‹Ρ‚ΡŒ построСны ΠΏΠΎΠΏΠ΅Ρ€Π΅ΠΊ ΠΈ Π½Π°Π΄ Π²Π΅Ρ€ΡˆΠΈΠ½Π°ΠΌΠΈ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΏΠΎΠ»Π½ΠΎΡ€Π°Π·ΠΌΠ΅Ρ€Π½Ρ‹Ρ… Ρ„Π΅Ρ€ΠΌ ΠΊΡ€Ρ‹ΡˆΠΈ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 350


348

ΠšΠ°Ρ€ΠΊΠ°Ρ консольной Ρ„Π΅Ρ€ΠΌΠ΅Π½Π½ΠΎΠΉ систСмы ΠΊΡ€Ρ‹ΡˆΠΈ

Π§Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ ΠΊΠΎΠ½ΡΠΎΠ»ΡŒΠ½ΡƒΡŽ Ρ„Π΅Ρ€ΠΌΠ΅Π½Π½ΡƒΡŽ систСму, Π²Π°ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΡŽ Β«ΠŸΠΎΠ΄Π½ΡΡ‚ΡŒ пластину» ΠΏΡ€ΠΈ ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΡΡ‚Π²Π΅ ΠΊΡ€Ρ‹ΡˆΠΈ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 348


199

Π‘ΠΎΠ·Π΄Π°Π½ΠΈΠ΅ ΠΏΡ€ΠΎΠ³ΠΎΠ½ΠΎΠ² ΠΊΡ€Ρ‹ΡˆΠΈ

ΠŸΡ€ΠΎΠ³ΠΎΠ½Ρ‹ ΠΊΡ€Ρ‹ΡˆΠΈ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΠΊΠ°Π·Π°Ρ‚ΡŒ Π² Π΄ΠΈΠ°Π»ΠΎΠ³ΠΎΠ²ΠΎΠΌ ΠΎΠΊΠ½Π΅ Β«ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ повСрхности ΠΊΡ€Ρ‹ΡˆΠΈΒ».

Π’ΠΈΠ΄Π΅ΠΎ β„– 199


356

ΠžΠ±Ρ€Π°ΠΌΠ»Π΅Π½ΠΈΠ΅ свСтового ΠΊΠΎΠ»ΠΎΠ΄Ρ†Π° Ρ„Π΅Ρ€ΠΌΠ°ΠΌΠΈ

ΠžΡ‚Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠΉΡ‚Π΅ ΠΎΠ±Ρ€Π°ΠΌΠ»Π΅Π½ΠΈΠ΅ Π²Ρ€ΡƒΡ‡Π½ΡƒΡŽ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ отвСрстиС для свСтового люка.

Π’ΠΈΠ΄Π΅ΠΎ β„– 356


347

ΠšΠ°Ρ€ΠΊΠ°Ρ ΠΈ ΠΊΡ€Π΅ΠΏΠ»Π΅Π½ΠΈΠ΅ Ρ„Π΅Ρ€ΠΌΠ΅Π½Π½ΠΎΠΉ систСмы ΠΊΡ€Ρ‹ΡˆΠΈ Π±Π΅Π· смотровых ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΎΠΊ

Π‘ΠΌΠΎΡ‚Ρ€ΠΎΠ²Ρ‹Π΅ ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠΈ ΠΈ Π±Π»ΠΎΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ Π»Π΅Π³ΠΊΠΎ ΡƒΠ±Ρ€Π°Ρ‚ΡŒ, Ссли ΠΎΠ½ΠΈ Π½Π΅ Ρ‚Ρ€Π΅Π±ΡƒΡŽΡ‚ΡΡ вашСй ΡΡ‚Ρ€ΠΎΠΏΠΈΠ»ΡŒΠ½ΠΎΠΉ систСмС.

Π’ΠΈΠ΄Π΅ΠΎ β„– 347


5318

Настройка ΠΈΠ½Ρ‚Π΅Ρ€Π²Π°Π»Π° наблюдСния Π·Π° Ρ„Π΅Ρ€ΠΌΠΎΠΉ ΠΈ просмотр свСдСний ΠΎ Π²Ρ‹Π±Ρ€Π°Π½Π½ΠΎΠΉ Ρ„Π΅Ρ€ΠΌΠ΅

Π’ этом Π²ΠΈΠ΄Π΅ΠΎ Π²Ρ‹ ΡƒΠ·Π½Π°Π΅Ρ‚Π΅, ΠΊΠ°ΠΊ ΠΎΡ‚Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ смотровыС ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠΈ Π½Π° мСТосСвом расстоянии для смотровых ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΎΠΊ ΠΈ ΠΏΡ€ΠΎΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΠΈ Ρ„Π΅Ρ€ΠΌΡ‹.

Π’ΠΈΠ΄Π΅ΠΎ β„– 5318


351

Π’Π°Π·ΠΎΠ±Π΅Π΄Ρ€Π΅Π½Π½Ρ‹Π΅ Π±Π°Π½Π΄Π°ΠΆΠΈ β€” созданиС Π·Π°Π½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Π±Π΅Π΄Ρ€Π°

Π’Π°Π»ΡŒΠΌΠΎΠ²Ρ‹Π΅ ΠΊΡ€Ρ‹ΡˆΠΈ Step Down — это самый быстрый способ создания каркаса ΠΈΠ· Π²Π°Π»ΡŒΠΌΠΎΠ²Ρ‹Ρ… Ρ„Π΅Ρ€ΠΌ.

Π’ΠΈΠ΄Π΅ΠΎ β„– 351


352

Π’Π°Π»ΡŒΠΌΠΎΠ²Ρ‹Π΅ Ρ„Π΅Ρ€ΠΌΡ‹ β€” созданиС Π²ΡΠΏΠΎΠΌΠΎΠ³Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ вальмовой Π±Π°Π»ΠΊΠΈ

Подбалки — это частичныС Ρ„Π΅Ρ€ΠΌΡ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π²Ρ‚Ρ‹ΠΊΠ°ΡŽΡ‚ΡΡ Π² Π΄Π²ΠΎΠΉΠ½ΡƒΡŽ Ρ„Π΅Ρ€ΠΌΡƒ Π² ΠΊΠΎΠ½Ρ†Π΅ основного ΠΏΡ€ΠΎΠ³ΠΎΠ½Π°.

Π’ΠΈΠ΄Π΅ΠΎ β„– 352


502

Π’Π°Π·ΠΎΠ±Π΅Π΄Ρ€Π΅Π½Π½Ρ‹Π΅ Π±Π°Π½Π΄Π°ΠΆΠΈ β€” Drop Hip ΠΈΠ»ΠΈ California Hip

Π˜Π·ΠΌΠ΅Π½ΠΈΡ‚Π΅ Ρ„Π΅Ρ€ΠΌΡƒ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ стропила пСрСсСкали Π²Π΅Ρ€Ρ…Π½ΠΈΠΉ пояс.

LEAVE A REPLY

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
