Каркас для крыши: как сделать своими руками, технология каркасной крыши, монтаж из досок

как сделать своими руками, технология каркасной крыши, монтаж из досок

Содержание:

Особенности подбора варианта стропильной системы
Материалы для каркаса крыши
Способы защиты древесины для каркаса
Монтаж мауэрлата своими руками
Обустройство системы стропил — технология
Как сделать обрешетку кровли
Выбор вида крыши

Главным элементом конструкции крыши является каркас, поскольку на него приходится большая механическая нагрузка. По этой причине к нему предъявляются повышенные требования относительно надежности, прочности и долговечности.

Даже при использовании самых качественных стройматериалов для обустройства кровли, если каркас крыши выполнен с нарушением технологии, возведенная конструкция быстро придет в негодность.

Каркасную часть небольшого по площади дома возвести можно самостоятельно, но при условии проведения правильных расчетов, владения навыками строительных работ и соответствующей теоретической подготовке.

В статье описано обустройство наиболее распространенного типа кровли – двускатного. Если освоена технология строительства такого каркаса крыши, тогда и другие конструкции (например, ломаные, шатровые) можно будет выполнить без труда.

Особенности подбора варианта стропильной системы

Все системы стропил состоят из стропильных ног, которые нужно в верхней части попарно соединить между собой. Внизу эти главные элементы каркаса объединяют стяжкой – она также может стать основанием для межэтажного чердачного перекрытия. Но в конструкционном решении систем имеются особенности.

Дело в том, что каркасы крыш обустраивают по одному из двух типов:

• наслонному;
• висячему.

Эти обе системы стропил нашли применение в частном жилищном строительстве.

Как правило, конкретный выбор зависит от проектной конструкции здания. Когда промежуток между несущими стенами равен не более 6 метров, допускается монтаж системы стропил висячего типа. Ее особенность заключается в том, что ноги стропил опираются лишь на боковые стены.

Наслонная конструкция отличается большей надежностью и ее применяют при вышеназванном расстоянии, которое превышает 6 метров, и когда в помещении имеется несущая стенка, выстроенная по центру дома. В данном случае можно отказаться от провисающего варианта, если установить дополнительную опору.

Материалы для каркаса крыши

Для строительства каркасной части двускатной крыши в первую очередь потребуются стропила. Их предположительно будут делать из древесины. Можно возвести каркас крыши из досок с сечением 50х150 миллиметров или из бруса сечением 150х150 миллиметров. Желательно, чтобы это был материал хвойных пород, заготовленный в зимнее время, и из него не спустили предварительно смолу.

Наличие в древесине смолистых веществ, которые являются природным антисептиком, заметно продлевают ее срок службы. Немаловажное значение имеют условия хранения материалов и степень их просушки.

Когда производится осмотр брусьев и досок, обращают внимание на наличие брака – им могут быть трещины, расслоения, наличие следов повреждений от насекомых — древоточцев. При обнаружении этих недостатков отбракованные доски и брусья не используют.

Кроме пиломатериалов для обустройства каркаса задействуют ЖБК и металлический швеллер, но тогда кровля получается чересчур тяжелой и возвести ее самостоятельно невозможно.

Помимо стропильных ног, стоек и прогонов, из которых состоит система, в каркасную конструкцию входит перекрытие чердака, обрешетка и контробрешетка. В случае, если чердачное пространство планируется использовать как нежилое, тогда для устройства перекрытия будет достаточно досок с сечением 50х150 миллиметров.

Когда из помещения чердака хотят обустроить жилую мансарду, тогда перекрытие нужно делать надежным и для этих целей потребуется деревянный брус, имеющий сечение 150х150 миллиметров. Его укладывают на мауэрлат и тем самым добиваются требуемой прочности.

Для обустройства обрешетки и контробрешетки применяют брус, но только он должен быть более тонким. Подойдет пиломатериал с сечением квадратной формы 40х40 или 50х50 миллиметров. Брусья, имеющие такие размеры, достаточно прочные, чтобы выдержать вес «пирога» кровли. При их выборе обращают внимание на прямолинейность, поскольку любое отклонение приводит к сложностям, возникающим в процессе проведения кровельных работ.

Для сооружения обрешетки и контробрешетки также можно приобретать перфорированный профиль, изготовленный из оцинкованного металла.

Кроме вышеназванных материалов потребуются:

1. Металлические шпильки с резьбой – ими крепят мауэрлат, выполняющий функцию опорного бруса.
2. Скобы и кронштейны для фиксации ног стропил к мауэрлату.
3. Крепежные изделия, включая шпильки диаметром 8 и 10 миллиметров, саморезы по дереву, которые нужны для соединения стропил.
4. Гвозди оцинкованные.

Чтобы выполнить монтаж каркаса крыши, необходим стандартный набор инструментов, среди которых:

• молотки разных размеров;
• дрель для создания отверстий;
• рубанок;
• болгарка или пила;
• измерительные приспособления – уровень, отвес.

Способы защиты древесины для каркаса

Прежде, как сделать каркас крыши дома, необходимо обработать его деревянные элементы защитными средствами от гниения и возгорания.

С этой целью все детали, из которых состоят стропила, обрешетки и перекрытия обрабатывают следующими составами:

• антипиретиками, снижающими степень возгораемости древесины и защищающими от огня деревянные части кровельного каркаса;
• антисептиками, представляющими собой вещества, способные уничтожать бактерии, они препятствуют развитию гнилостных процессов в материале, из которых сделаны перекрытия и стропила.

Вышеназванные составы наносят кистью, поскольку при использовании распылителей невозможно сделать пропитку качественно и глубоко. Это делают в несколько слоев.

Некоторые защитные средства для древесины отличаются токсичностью, поэтому их нужно наносить в условиях улицы или в помещении, которое хорошо проветривается. При этом нужно пользоваться средствами, предназначенными для индивидуальной защиты.

Обрабатывать каркас можно и после завершения его обустройства. Тогда конструкцию покрывают огнезащитным и антибактериальным составами, при этом повышенное внимание уделяют местам соединения балок системы стропил.

Монтаж мауэрлата своими руками

Опорой для каркаса возводимой кровли является мауэрлат, устанавливаемый на несущие стены. Его главная функция заключается в передаче и распределении веса крыши и различных нагрузок на ограждающие конструкции. Мауэрлат — это основа почти любой системы стропил за исключением случаев, когда кровля создается на каркасном доме или постройке из бруса. В них функцию опорной балки выполняет верхний брус на стене.

Обычно в качестве мауэрлата принято использовать брус 100х150 или 150х150 миллиметров. Лучшим вариантом считается его укладка «заподлицо» с внутренней поверхностью несущих стен. При этом снаружи в уровень с мауэрлатом нужно выложить ряды кирпичей.

Вдоль периметра здания перед его монтажом необходимо залить бетонную отмостку. После окончательного застывания состава, на эту основу в несколько слоев укладывают рубероид, чтобы этот материал обеспечил достаточную степень гидроизоляции и эффективно не допускал поглощения влаги древесиной.

В большинстве случаев мауэрлат монтируют в соответствии с такой технологией:

1. В основу из бетона на этапе ее возведения или позже вставляют металлические крепежи диаметром от 10 миллиметров. Для этого в ней сверлят отверстия и для фиксации шпилек используют цементный раствор.
2. Мауэрлат из цельного бруса сечением 150х150 миллиметров укладывают вдоль отмостки и в местах, где он касается крепежей, делают соответствующие отметки. Согласно им высверливают отверстия. Мауэрлат надевают на шпильки так, чтобы они выступали из бруса минимум на 10 –15 миллиметров.
3. Для фиксации этого элемента используют гайки, поместив между ними и брусом широкую, плоской формы шайбу. При наличии сварочного аппарата на шпильках получится сэкономить. В этом случае вместо них используют арматурные прутки, а гайки приваривают к ним.

Существует другой способ монтажа мауэрлата, когда брус заменяют двумя рядами досок сечением 50х150 миллиметров:

1. Первый ряд пиломатериалов помещают по периметру стен и закрепляют анкерными винтами, имеющими потайную головку и металлическую гильзу. Чтобы сделать отверстия в кирпичной кладке или бетоне задействуют перфоратор, заранее просверлив доски дрелью со стандартным сверлом.
2. Другой ряд располагают сверху первого так, чтобы стыки досок не совпали. В углах древесные материалы укладывают в «перевязку».
3. Оба ряда между собой соединяют 100-миллиметровыми гвоздями.

Второй способ обустройства мауэрлата значительно облегчает перемещение пиломатериалов на высоту, поскольку доски гораздо легче бруса. Одновременно степени прочности подобной конструкции будет достаточно, особенно, когда возводится крыша для каркасного дома, имеющая относительно небольшой вес.

Обустройство системы стропил — технология

Дальнейшим этапом постройки кровли является установка стропил. Чтобы облегчить рабочий процесс, особенно когда сооружается каркас крыши своими руками, обработку стропильных балок осуществляют на земле.

Так будет гораздо удобнее подрезать материалы в соответствии с размерами, придавать им требуемую форму при помощи шаблона, выпиливать пазы и просверливать отверстия для крепежей. Только потом комплектующие для стропил перемещают наверх и начинают их соединять.

Технология сборки каркаса с висячей системой стропил выглядит так:

1. В мауэрлате выпиливают пазы под монтаж стропильных ног. Промежуток между этими соседними элементами определяют при выборе типа системы стропил, но оно в любом случае не должно превышать 150 сантиметров, иначе конструкция не получится достаточно жесткой. Когда планируется утепление крыши, тогда расстояние между стропилами следует согласовывать с размерами теплоизоляционного материала. Если в свободное пространство, имеющееся между стропильными ногами, укладывать цельные плиты утеплителя, не надо будет тратить время на подгонку этого материала.
2. К монтажу стропил приступают с торцевых частей (фронтонов) крыши. После их установки между коньками натягивают шнур и при выставлении промежуточных стропил относительно вертикали необходимо ориентироваться на него.
3. Стропильные ноги опускают в пазы. Чтобы их зафиксировать в мауэрлате, задействуют комплексный крепеж. Для этого поперечное смещение элементов ограничивают стальным кронштейном, а продольное – скобой.
4. В процессе монтажа нужно учитывать, что стропила должны выходить за периметр постройки. Оптимальной величиной выступа, который принято называть вылетом или свесом, считается 40 сантиметров. В итоге стены дома получаются защищенными от воды, стекающей по поверхности кровли. Свес можно обустроить не только за счет стропильного бруса – длину стропил наращивают при помощи использования тонкой доски, получившей название «кобылка». Ее крепят к стропилу посредством прокладки (короткого отрезка доски) гвоздями. Применение дополнительной доски при строительстве кровельного свеса не считается недостатком конструкции, а наоборот, использование «кобылки» облегчает и немного удешевляет строительство. Одновременно упрощается ремонт свеса: при необходимости достаточно заменить одну или несколько «кобылок», а не полностью стропильный брус.
5. Нижние концы стропил следует зафиксировать обвязкой, которую используют как основание для чердачного перекрытия. Брусья обвязки опирают на мауэрлат.
6. Если нужно нарастить брусья для стропил при недостаточной их длине, два бруса укладывают в накладку с нахлестом размером не меньше одного метра. Их крепят шпильками диаметром 8 –12 миллиметров.
7. Между собой стропила соединяют шпильками – их вставляют в заранее подготовленные отверстия. Чтобы предотвратить вращение стропил около оси шпильки, каждую пару стропил фиксируют двумя крепежами.
8. Когда ширина кровли не превышает 6 метров, тогда висячие стропила соединяют поперечным брусом – затяжкой, имеющей форму буквы «А». Делают этот элемент из доски сечением 50х100 или 50х150 миллиметров, а к стропилам прикрепляют саморезами. Также можно установить затяжки, состоящие из трех досок сечением 30х100 миллиметров, которые располагают по обе стороны стропила.
9. Стропильные фермы в верхней части фиксируют продольным коньковым брусом или коньковой доской.
10. Дополнительно с целью усиления верхнего узла стропил соединяют коньковый брус с затяжкой с помощью отрезка доски. Это делают, чтобы не допустить прогиба затяжки в случае большого промежутка между стропилами.

Таким же способом выполняют устройство крыши каркасного дома, хотя и есть небольшие нюансы. После завершения установки стропил приступают к монтажу обрешетки.

Как сделать обрешетку кровли

Этот элемент крыши бывает двух видов: сплошным и разреженным. Выбор одного из них зависит от используемого кровельного материала.

Чтобы построить сплошную обрешетку, задействуют плиты OSB или листы влагостойкой фанеры толщиной от 10 миллиметров. Их набивают на стропила посредством контррейки. Используют сплошную обрешетку, если предстоит монтаж рулонных или мягких материалов.

Когда обустраивают прореженную обрешетку, на стропила набивают доски или брусья с интервалом, который зависит от размеров элементов покрытия кровли. При необходимости сэкономить для создания обрешетки данного типа вместо использования бруса применяют необрезную доску.

Разреженную обрешетку набивают на стропила в направлении сверху вниз. Чтобы повысить прочность конструкции, первые из рядов от конькового бруса, создают без промежутков. После завершения строительства обрешетки можно начинать работы по теплоизоляции кровли, монтажу теплоизоляции и укладке финишного покрытия.

Выбор вида крыши

До начала проектирования дома его владельцы должны решить, будет ли второй этаж использоваться для жилья. Дело в том, что технология каркасной крыши под второй этаж имеет отличия, ведь жилое помещение располагается непосредственно под кровлей. В данном случае нет необходимости строить стены верхнего этажа и уже над ним обустраивать кровлю.

Каркасные крыши под второй этаж кроме достоинств имеют и недостатки, среди которых отсутствие возможности установки полноценных оконных проемов, а жилое пространство сложно сделать удобным.

Каркас крыши и его типы

Опубликовано:

21.10.2013

Бумага для рисования Лилия Холдинг «Рыбачка», для акварели, папка, A3, 20 листов

284 ₽ Подробнее

Сумка на пояс Optimum

990 ₽ Подробнее

Штукатурки

Любой тип строительства в первую очередь нуждается в надежных и качественных несущих конструкциях, к которым можно отнести фундамент, каркас дома и несущий каркас крыши. Именно эти строительные элементы и их устройство отвечают за итоговое качество и надежность всей постройки дома. Среди описанных элементов особое внимание стоит уделить несущему каркасу кровли, при помощи которого можно выполнить предельно качественную крышу дома.

Каркас дома и крыши – важный элемент при строительстве любого здания. Однако наибольшие нагрузки (снег, дождь, ветер) испытывает крыша, поэтому она должна быть качественной и надежной.

Разновидности каркасных конструкций

Сразу стоит напомнить о том, что каркас крыши может иметь несколько основных типов, которые зависят от особенностей конструкции кровли:

• каркасная конструкция стропильного типа, которая выполняется из пиломатериала и идеально подходит для скатных кровельных систем домов;

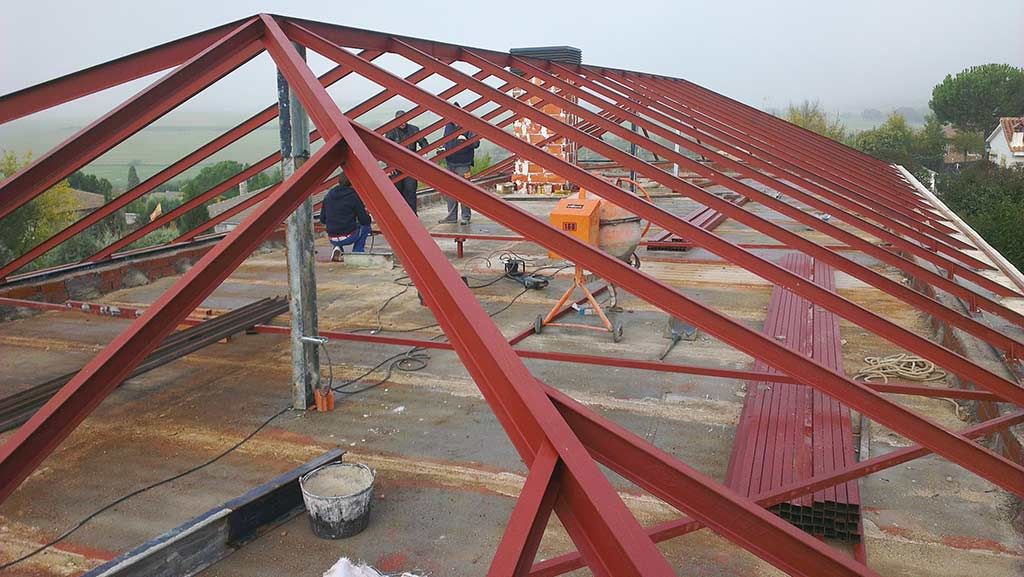

• металлический кровельный каркас, выполненный из балок и предназначенный для домов промышленного типа;
• каркас бетонного типа, изготовленный из специальных плит и применяемый при строительстве пологих кровельных систем домов.

Каркас крыши из пиломатериалов чаще всего применяется в строительстве частного дома и организации двускатных кровельных систем. Два других типа каркасных конструкций не несут для частного строительства никакого интереса, что и делает их неактуальными в данной статье.

Вернуться к оглавлению

Стропильная каркасная система и ее типы

Виды и конструкция висячих стропильных систем.

Перед началом строительных работ, связанных с организацией каркасной системы домов, необходимо выбрать правильный тип и устройство конструкции стропильного типа. Вся несущая способность такой каркасной системы домов передается стропильным фермам, которые чаще всего называют просто стропилами. Для организации стропильной фермы используют деревянный брус, сечение которого не должно быть меньше 150х50 миллиметров. Именно на эти фермы и происходит дальнейшее крепление системы обрешетки кровли.

Стропильная система кровли может быть висячей или наслонной, что зависит от особенностей конструкции самой кровельной системы домов. Как правило, оба типа стропильной системы могут свободно применяться в строительстве домов частного типа и основная разница в таком выборе заключается только в том, что висячие стропила делают свой основной упор на мауэрлат кровли.

Данный строительный элемент представляет собой деревянный брус, установленный на итоговом ряде кладки несущей стены. Как правило, для изготовления мауэрлата своими собственными руками используют деревянный брус, сечение которого составляет 10х10 сантиметров.

В верхней части стропильные фермы кровли крепятся между собой при помощи бруса конькового типа. Использование наслонной системы стропильного типа не предусматривает крепления в верхней части системы.

Особенность такой системы заключается в том, что центральная часть ферм делает упор на несущую стену центрального типа или на специальные опорные колонны.

Виды и устройство наслонных стропильных систем.

Другими словами, такая система актуальна только в том случае, когда в доме предусмотрена центральная несущая стена.

Не стоит забывать о том, что выбор правильной каркасной системы дома зависит и от некоторых особенностей самого здания, устройство которого требует определенных знаний. В первую очередь необходимо обращать внимание на расстояние между наружными несущими стенами дома, ведь расстояние больше шести метров не может использоваться при строительстве висячей стропильной системы.

В таких случаях требуется наслонная система с готовой центральной несущей стеной или колоннами из металла опорного типа. Именно эта особенность позволит организовать качественный каркас кровли, который не будет со временем провисать под собственным весом, а также весом кровельного материала.

Вернуться к оглавлению

Оптимальные строительные материалы для каркаса

В том случае когда мастер решает сделать кровельный каркас своими собственными руками, ему требуется понять основные элементы строительного процесса, а также знать наличие всех требуемых инструментов и строительных материалов, которые могут потребоваться для этого дела. Итак, для организации качественного и предельно надежного каркаса кровельной системы своими собственными руками потребуется наличие:

Для строительства дома необходимо выбирать качественные пиломатериалы, без повреждений – трещин, сучков, синевы и пятен.

• деревянного бруса сечением 15х5 сантиметра, который будет использован для строительства стропильных ферм;
• деревянный брус 10х10 сантиметров, который потребуется для изготовления мауэрлата;
• доски для системы обрешетки, которая выбирается в зависимости от используемого кровельного материала;
• различные расходные материалы, которые нужны для крепления мауэрлата и всей стропильной системы.

Из строительных инструментов мастеру потребуется наличие молотка, пилы, электрической дрели, рулетки, топора и отвеса. Другими словами, никаких инструментов специального назначения для данного типа строительства своими собственными руками не требуется, что делает строительный процесс предельно простым и экономичным. Отдельное внимание стоит уделить приобретению предельно качественной древесины, которая является залогом качества и долговечности всего несущего каркаса кровли.

Весь пиломатериал необходимо обработать специальными пропитками, которые влияют на долговечность и качество несущего каркаса, устройство которого было описано выше. Как правило, такие вещества защищают дерево от гниения, а также от вредоносных насекомых, способных испортить древесину за предельно короткие сроки.

Другими словами, обработка используемого пиломатериала своими собственными руками является неотъемлемой частью строительного процесса. Профильные кровельные каркасы из металла требуют использования совершенно других материалов и инструментов, но применение таких конструкций в частном строительстве можно считать неактуальным.

Вернуться к оглавлению

Правильная установка мауэрлата

Схема крепления мауэрлата, не передающего распор на стену.

Стоит напомнить, что мауэрлат является главной опорной конструкцией не только будущего каркаса, но и всей крыши в целом. Именно этот элемент строительства своими собственными руками принимает на себя все кровельные нагрузки, равномерно распределяя такие нагрузки на несущие стены дома.

Это позволяет увеличить срок эксплуатации всей постройки, ведь при отсутствии такого бруса нагрузка крыши будет разрушать стены в определенных местах. Можно с уверенностью сказать о том, что мауэрлат является главным опорным элементом всех известных стропильных систем.

Данный опорный элемент не требуется только при строительстве деревянных домов, в которых в качестве мауэрлата используют итоговый ряд бревен или брусьев. Описанный опорный элемент необходимо монтировать в уровень с внутренней частью несущих стен, что позволит упростить отделочные работы внутреннего типа.

С наружной стороны мауэрлат необходимо закрыть кирпичной кладкой или полосой металла, что позволит уберечь пиломатериал от воздействия окружающей среды. Верхний ряд кирпичной или блочной кладки нуждается в качественной бетонной отмостке, которая укрывается несколькими плотными слоями рубероида или битумного раствора.

Схема крепления мауэрлата, принимающего и передающего распор на стены.

Рубероид нужен для того, чтобы вся имеющаяся в стенах влага останавливалась перед опорным брусом, который может пострадать от переизбытка влажности, о чем говорит его устройство. Самым простым и надежным способом крепления опорного бруса к стенам дома можно считать использование своеобразных шпилек из металла, которые и будут соединять мауэрлат и несущие стены.

В кладке сверлятся отверстия нужного диаметра, в которые опускаются подготовленные шпильки из металла, выполненные из простой стальной арматуры. Приложив подготовленный опорный брус к таким шпилькам, можно отметить места для сверления отверстий.

Длина шпилек должна быть такой, чтобы после монтажа мауэрлата арматура выступала за брус не менее чем на 1.5 сантиметра. На концах арматуры необходимо сделать резьбу, которая потребуется для итогового закрепления опорного бруса своими собственными руками при помощи предельно широких шайб и гаек. Такой процесс крепления опорного бруса можно упростить и сделать при помощи простого сварочного аппарата, который используется, чтобы приварить к пруткам металлический прут или шайбу.

Вернуться к оглавлению

Система стропильного типа

Устройство стропильной системы крыши дома.

Организация стропильной системы является следующим этапом строительства несущего каркаса крыши дома. Чтобы сделать стропильные фермы своими собственными руками, необходимо заготовить сухой пиломатериал, который не будет поддаваться деформации во время эксплуатации.

Ферма состоит из двух стропильных ног и нижней стяжки, которая крепится к ногам при помощи болтов или анкерных элементов, которые можно легко сделать только своими собственными руками. Каждая готовая стропильная ферма должна быть установлена и закреплена на опорном брусе, сделать который предельно легко.

Для этого в мауэрлате необходимо проделать нужное количество пазов правильного размера, в которые и будут вставляться стропила, собрать которые совсем несложно. Шаг между стропильными фермами зависит от итогового размера кровельной конструкции дома, но чаще всего такой шаг нужно делать не более 1 м. В некоторых кровельных конструкциях может потребоваться использование стропил вертикального типа. Как правило, это относится только к тем крышам, высота которых превышает три метра.

Деревянная система обрешетки является идеальным связующим элементом каркасной конструкции, но до организации такой системы необходимо позаботиться об устойчивости установленных стропил. Для этого в верхней своей части они закрепляются при помощи конькового бруса, а по нижней части делается временная обвязка, которая демонтируется после организации системы обрешетки. Обрешетку можно смело считать предельно важным элементом каркасной конструкции крыши дома, ведь именно от этого элемента зависит надежность крепления кровельного материала.

Шаг обрешетки зависит от угла наклона крыши и материала, которым она впоследствие будет покрываться.

Стропильная система делится на два основных типа: сплошную и промежуточную, и правильный выбор зависит только от выбора самого кровельного материала. Все листовые и плотные материалы кровельного типа требуют наличия промежуточной обрешетки, которая выполняется с определенным шагом между досками или брусками.

Все кровельные материалы мягкого или рулонного типа нуждаются в обрешетке сплошного типа, что нужно для качественного монтажа и эксплуатации материала. К примеру, мягкая черепица не может монтироваться на промежуточную обрешетку, ведь это станет следствием провисания и порчи кровельного материала.

Такие материалы, как шифер, металлическая черепица или листовая оцинковка, могут монтироваться на промежуточную обрешетку, шаг между элементами которой зависит от используемого кровельного материала. К примеру, металлическая черепица требует крепления в определенных местах, что говорит о правильном расположении элементов обрешеточной системы. Правильнее всего перед организацией обрешетки сделать просчеты, которые позволят организовать правильную конструкцию всего каркаса.

Вернуться к оглавлению

Обработка пиломатериала дополнительными составами

Как было сказано выше, любой пиломатериал необходимо защитить от воздействия влаги, насекомых и возгорания. Для этого стоит применять такие растворы, как антисептик и антипиретик. Второй состав позволяет повысить защитные качества древесины, которые связаны с устойчивостью перед высокими температурами. Антисептики способны уберечь древесину от воздействия влаги, гниения и вредных насекомых.

Обработка всех пиломатериалов выполняется до момента монтажа, что позволяет обработать всю поверхность доски или бруса. Именно таким образом можно рассчитывать на увеличение срока эксплуатации деревянного несущего каркаса крыши дома.

: плюсы, минусы и примеры

Кэти Бартон | Опубликовано 13 июля 2022 г.

Купить

А-образная крыша имеет две стороны с крутым уклоном, которые сходятся на пике. Его форма напоминает букву «А», отсюда и название.

Посмотреть в галерее

Хижины — типичный тип домов с А-образными крышами, но дизайнеры также используют их в ультрасовременной архитектуре. Эти крыши имеют много преимуществ, в том числе устойчивость к атмосферным воздействиям и доступную стоимость.

Если вы рассматриваете возможность строительства дома с А-образной крышей, вот что вам следует знать.

Что такое А-образная крыша?

А-образная крыша имеет две наклонные стороны. Нижняя часть крыши начинается у фундамента и встречается с противоположной стороной в верхней части дома, образуя пик.

А-образная крыша очень похожа на заглавную букву «А» или треугольник.

Стандартная А-образная рама высотой в один или два этажа. В одноэтажном А-образном каркасе обычно есть лестница, ведущая на чердак с небольшой спальней.

Крутые скаты крыши позволяют ей выдерживать сильный ветер, а острые углы способствуют оптимальному отводу воды и снега. Несмотря на то, что этот стиль крыши выгоден во многих отношениях, его крутой скат ограничивает второй этаж и чердачное пространство. Шаг также создает угловой потолок внутри.

Плюсы и минусы крыши с А-образным каркасом

Крыши с А-образным каркасом доказали свою прочность в экстремальных климатических условиях, но также имеют несколько недостатков. Вот плюсы и минусы.

Плюсы А-образных крыш:

• Универсальность для любого климата – Крыши с А-образным каркасом являются одними из самых универсальных. Они способствуют оптимальному дренажу воды, а их крутые склоны предотвращают накопление снега. Несмотря на то, что они хорошо себя чувствуют в дождливом и снежном климате, они также подходят для жарких регионов.
• Может выдержать сильный ветер – Прочная конструкция помогает этим крышам противостоять сильному ветру лучше, чем большинство других типов.
• Доступность – Домашние комплекты с А-образной рамой легко доступны и требуют минимум материалов.
• Уникальный дизайн . Отличные крыши — отличный вариант, если вы ищете нестандартный дом.
• Построй сам – Каркасные дома имеют простую конструкцию. Если у вас есть опыт строительства, вы можете приобрести план и построить один из таких домов.

Недостатки домов с А-образным каркасом:

• Неудобные внутренние углы – Крутые скаты крыш с А-образным каркасом создают наклонные внутренние стены, что затрудняет расстановку мебели.
• Ограниченная жилая площадь — Углы крыши уменьшают площадь в квадратных футах, особенно на верхних этажах дома.
• Неэффективность отопления – Конструкция домов с А-образным каркасом означает, что тепло будет подниматься к верхней части дома и распределяться неравномерно. При надлежащей изоляции и установке окон вы можете эффективно обогреть А-образную раму, но это потребует больше усилий, чем традиционный дом.

Примеры А-образных крыш

Вот несколько примеров домов с А-образными крышами.

Современный стеклянный дом с А-образной рамой

Вы, наверное, привыкли видеть крыши с А-образной рамой на каютах, но они также являются лучшим дизайном для ультрасовременных домов.

А-образная конструкция хорошо смотрится в этом доме со стеклянным фасадом. Большие окна открывают прекрасный вид на бассейн, а треугольная форма создает ощущение минимализма.

Каюта с А-образной рамой и металлической крышей

Поскольку крыши с А-образной рамой покрывают такую ​​большую площадь, они идеально подходят для солнечных батарей и световых люков. Владелец этого дома воспользовался пространством на крыше, добавив большие окна, обеспечивающие вентиляцию.

В салоне удачно сочетаются материалы: деревянный сайдинг и металлическая крыша.

Каюта с А-образной рамой в современном деревенском стиле

Каюта с А-образной рамой отлично смотрится с дополнениями. Сочетание стилей придает этой кабине интересный дизайн, а темная окраска придает ей современный вид.

Если вам нравится этот стиль, подумайте о том, чтобы покрасить рамку в темный цвет и использовать деревянные акценты.

Дом в горном стиле с А-образной рамой

9№ 0005

А-образные рамы идеально подходят для любого климата, включая горы Калифорнии. Форма крыши помогает салону противостоять экстремальным погодным условиям, а большие окна открывают гостям прекрасный вид.

Вы также можете увидеть, как домовладельцы разработали простую террасу, дополняющую этот дом.

Часто задаваемые вопросы (FAQ)FAQ

Как лучше всего утеплить А-образную крышу?

Крыши с А-образным каркасом и открытой деревянной обшивкой обычно имеют слой изоляции из жесткого пеноматериала между ними. Каркасные дома с потолками и стенами из гипсокартона будут иметь больше вариантов изоляции, включая пенопласт или изоляцию Rockwool. Поскольку оптимальная изоляция и доступность продукта зависят от региона, перед выбором лучше проконсультироваться с местным подрядчиком.

Какой шаг у А-образной крыши?

Шаг крыши с А-образным каркасом зависит от конструкции, и существуют сотни вариантов. Самый популярный план кабины с А-образной рамой — равносторонний треугольник. Равносторонний дом с А-образным каркасом будет иметь стропила и балки одинакового размера, построенные под равными углами в 60 градусов.

Можно ли использовать металл на крыше с А-образной рамой?

Вы можете использовать металл на крышах с А-образным каркасом. Металл является одним из лучших материалов для крыш с А-образным каркасом, поскольку он имеет меньше швов и с меньшей вероятностью протекает. Вы также можете использовать черепицу или черепицу.

Заключительные мысли

Крыши с А-образным каркасом начинаются от линии основания и встречаются на пике, образуя треугольник или форму «А». Эти дома, как правило, одно- или двухэтажные, с небольшой мансардой в верхней части треугольника.

Эти крыши идеально подходят для любого климата. Они способствуют отводу воды и предотвращают накопление снега, но также хорошо себя чувствуют в жарких районах. Самым большим недостатком домов с А-образным каркасом являются их неудобные внутренние углы.

Каркас крыши

Автоматически создавайте стержневой каркас или вручную рисуйте систему ферм, устанавливая директивы крыши для консольных, вальмовых, чердачных ферм и настраиваемые плоскости потолка для ножничных ферм.

Номер

Название/Описание

343

Палка для обрамления крыши

Базовый каркас крыши может быть создан автоматически, а затем изменен вручную.

Видео № 343

10230

Каркас крыши и фермы

В главном архитекторе каркас крыши напрямую связан с тем, как вы строите свою крышу, и с ее свойствами. Сегодня многие крыши имеют ферменный каркас и спроектированы третьей стороной. Возможно, вы захотите быстро построить каркас крыши, чтобы создать 3D-вид; но что, если вам нужно показать часть дома со специально спроектированной фермой? Мы обсудим эти и другие детали каркаса крыши на этом занятии. [НКБА .1 ЦЕУ]

Видео № 10230

333

Каркас чердачных стен с торцевыми фермами

Установите флажок «Сохранить каркас стены», чтобы сохранить каркас выбранной стены при глобальном перестроении каркаса стены.

Видео № 333

1030

Автоматический каркас — открытые концы стропил — нижняя облицовка и обшивка

Было добавлено несколько новых элементов каркаса, включая концы стропил, нижнюю облицовку и обшивку.

Видео № 1030

346

Каркас с ферменной системой крыши

Стандартные и энергетические фермы крыши рисуются вручную и создаются там, где уже присутствуют плоскости крыши и потолка.

Видео № 346

353

Каркас с ножничными фермами

Фермы, проведенные между плоскостями крыши и наклонными плоскостями потолка с уклоном, отличным от наклона крыши, называются фермами типа «ножницы».

Видео № 353

405

Рисование декоративных символов балки или фермы

Создавайте пользовательские обозначения ферм, используя балки крыши или полилинейные тела.

Видео № 405

505

Создание сборки крыши SIP

Управляйте всеми структурными слоями сборки крыши.

Видео № 505

1969

Обрамление надстройки с помощью стропил

Используйте параметры каркаса крыши, чтобы создать башмак для сценариев наращивания стропил.

Видео № 1969

350

Каркас надстройки с использованием ферменной конструкции

Основание фермы — это замкнутая полилиния, определяющая область, в которой фермы крыши с заполнением долины должны быть построены поперек и над вершинами обычных полноразмерных ферм крыши.

Видео № 350

348

Каркас консольной ферменной системы крыши

Чтобы создать консольную ферменную систему, вам нужно использовать функцию «Поднять пластину» при строительстве крыши.

Видео № 348

199

Создание прогонов крыши

Прогоны крыши можно указать в диалоговом окне «Определение поверхности крыши».

Видео № 199

356

Обрамление светового колодца фермами

Отрегулируйте обрамление вручную, чтобы создать отверстие для светового люка.

Видео № 356

347

Каркас и крепление ферменной системы крыши без смотровых площадок

Смотровые площадки и блокировку легко убрать, если они не требуются вашей стропильной системе.

Видео № 347

5318

Настройка интервала наблюдения за фермой и просмотр сведений о выбранной ферме

В этом видео вы узнаете, как отрегулировать смотровые площадки на межосевом расстоянии для смотровых площадок и просмотреть детали фермы.

Видео № 5318

351

Тазобедренные фермы — построение тазобедренного сустава

Вальмовые крыши Step Down — это самый быстрый способ создания каркаса из вальмовых ферм.

Видео № 351

352

Вальмовые фермы — создание вспомогательной вальмовой балки

Подбалки — это частичные фермы, которые втыкаются в двойную ферму в конце основного прогона.
