Каркас бетонный: преимущества, виды и технология строительства

Содержание

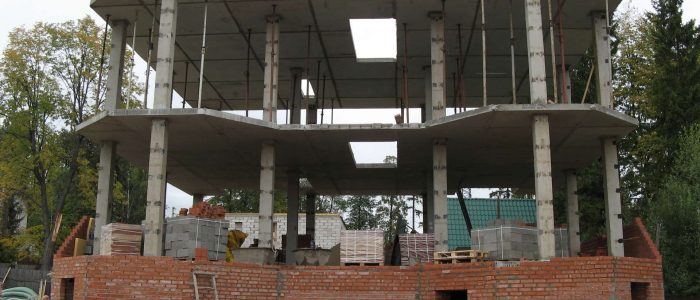

Железобетонный монолитный каркас: применение и этапы сооружения

Монтаж железобетонных каркасов зачастую применяется в строительстве многоэтажных домов, зданий и сооружений. Используя каркасы из железобетона в частных домах с малым количеством этажей, значительно увеличивается стоимость на строительные работы, а также материалы. Поэтому прежде чем приступить к возведению зданий, необходимо внимательно ознакомиться со всеми преимуществами и недостатками выбранных материалов.

Преимущества и недостатки

Железобетонный каркас используется в строительстве сборный и монолитный. Выделяют следующие преимущества сборного каркаса:

  • При строительстве частного дома со сборным железобетонным каркасом отсутствует потребность в подогреве места работы в холодное время года. Это значительно экономит затраты на энергоресурсы.
  • Используя сборный каркас, можно хранить железобетонные материалы на стройке, это обеспечивает непрерывность процесса сборки конструкции.
  • Возводя дом со сборным каркасом из железобетона, уменьшается потребность в непрофессиональной рабочей силе.
  • Еще одним преимуществом сборного каркаса является наличие дополнительной площади, что не наблюдается в монолитном сооружении.
  • В сравнении с монолитными конструкциями сборный железобетонный каркас производится в стенах завода.
  • К плюсам сборного каркаса относят быстроту сооружения здания, частного дома и других строительных объектов.
  • Моментальная прочность после установки и заделки швов на каркасах.

К недостаткам относят неудобство размещения арматуры, которая неподвластна изгибанию. Помимо этого, опорные стыки сборных конструкций напрягаются при больших размерах сетки. Все эти недостатки ведут к немалому расходу материала на несущие опоры. Еще одним недостатком сборных каркасов является ограничение в формах, которые изначально установлены заводом-изготовителем.

Также недостатком железобетонных каркасов является сложность в доставке строительных элементов, это приводит к их повреждениям в процессе транспортировки до объекта стройки. Еще одним минусом таких конструкций является привлечение вспомогательной техники при сооружении здания, что приводит к дополнительным денежным затратам.

Возводя монолитное здание, нужно обеспечивать непрерывный технологический процесс доставки материалов на строительную площадку. Также при монолитных работах увеличивается потребность в использовании арматурной стали. Качественные работы монолитного сооружения требуют постоянных вкладываний на очистку опалубки.

Вернуться к оглавлению

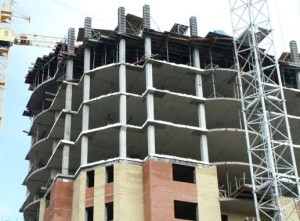

Область применения

Чаще всего такие каркасы используют в многоэтажках.

Железобетонная конструкция актуальна в строительстве домов, состоящих из двух этажей, а также неполных каркасов в многоэтажных кирпичных домах. При конструкции каркасов с легкими ограждениями стен и перегородок из качественных материалов приводит к снижению общей массы здания, по сравнению с сооружениями с массивными стенами.

Также применяются железобетонные монолитные каркасы в промышленных общественных зданиях, а именно в больших цехах, стадионах, выставочных залах. Каркасные конструкции нашли свое применение в монтаже основы больших стеновых ограждений с застеклением.

Вернуться к оглавлению

Этапы сооружения

Сооружение железобетонного каркаса для дома состоит из следующих этапов: строится каркас из арматуры по всей длине и ширине конструкции, далее, монтируется опалубка, для установки которой применяются прочные щиты нужных размеров. Затем приступают к заливке бетона, рекомендуют доверить это дело профессионалам, так как только им известны особенности приготовления бетона с высшими качественными показателями, также специалисты лучше справятся с нюансами заливания бетонного раствора.

Чтобы в результате заливки не образовались пустоты, строители используют различные уплотняющие приспособления.

После того как раствор уложен приступают к его сушке, особенно важно уделить этому этапу внимание в холодное время года, когда отсутствует естественный процесс высыхания. По окончании всех работ, связанных с сооружением каркаса, необходимо провести демонтаж опалубки и приступить к утеплению.

Вернуться к оглавлению

Монтаж каркаса из арматуры

Устанавливая железобетонную конструкцию из арматуры, не требуется много усилий и количества расходуемого металла. Однако строительство дома с железобетонными каркасами требует много этапов и стадий. Для его изготовления потребуются следующие инструменты и материалы:

  • пассатижи;
  • металлические уголки;
  • кирпичи;
  • обрезные доски;
  • рулетка;
  • молоток;
  • прутья;
  • полиэтилен;
  • доски.

Начинают установку каркаса из арматуры с монтажа опалубки, которая состоит из обрезных досок. Затем по периметру опалубки крепится проволока, и короб погружают в скважину. Чтобы предать прочности бетону и удалить лишнюю воду из раствора, применяют полиэтиленовую пленку, которой застилают дно ямы и ее стены. Далее, вбивают прутья с определенным шагом на дно конструкции и выкладывают по нему кирпичи. Затем на ровную поверхность из кирпичей ставят арматуру, которую вяжут из проволоки с помощью специальных пистолетов или крючков.

Вернуться к оглавлению

Монтаж опалубки

Монтировать опалубку начинают с подготовительных работ площадок, которые включают в себя: очистку территории площадки, ее разравнивание, а также исключение впадин и бугров. Затем происходит изготовление брусков из досок, которые сбивают между собой и размещают друг от друга на метровом расстоянии. Далее, для надежности конструкции создают деревянные хомуты. Они необходимы для исключения распирания опалубки и обеспечения дополнительной устойчивости.

Вернуться к оглавлению

Заливка бетона и уплотнение

После установки каркаса из арматуры приступают к заливке бетона. Очень важно в каркасе дома – это целостность по всему периметру. Заливая раствор из бетона, соблюдают скорость, с которой должна происходить заливка траншеи, так как это влияет на равномерность гидратации. В процессе заливки смотрят на наличие в смеси пузырьков, от которых можно избавиться методом уплотнения, так как имеющиеся пустоты в растворе приводят к ослабеванию прочности основы.

Для этого применяют вибрирование.

Чтобы уплотнить бетонный раствор вибрированием в строительной практике используют специальные вибраторы. Они, в свою очередь, отличаются устройствами и способом функционирования. Существует несколько вариантов вибрировать бетон:

  • Применяя заливку слоями, используют вибрирование поверхности, при котором волны от поверхности бетона распространяются в середину.
  • При необходимости вибрирования опалубки применяют наружное воздействие, так как волны внутри бетона могут разрушить конструкцию опалубки.
  • Самый распространенный способ, применение которого возможно для различных сооружений и объемов — это глубинное вибрирование, при котором механизм опускается вглубь раствора.

На продолжительность вибрирования раствора влияет ее консистенция. Чтобы узнать время прекращения процесса, нужно обратить внимание на следующие показатели:

  • Пузырьки воздуха перестали образовываться на поверхности бетона.
  • Начинает появляться небольшое количество жидкого слоя бетонной смеси.
  • Бетон перестал усаживаться.

Если вовремя не остановить вибрирование, это приведет к расслоению бетонного раствора.

Вернуться к оглавлению

Сушка смеси

Чтобы бетон был прочным и долговечным, при его изготовлении нужно соблюдать весь технологический процесс. Из-за наличия в растворе воды, бетон подвергается замерзанию и, соответственно, увеличивается в размере. Опытные строители нашли выход из ситуации, применяя разогрев бетона. Для создания оптимальной температуры используют следующие способы:

  • электродный прогрев;
  • обогрев нагревательными проводами;
  • термос;
  • индукционный нагрев;
  • предварительный разогрев раствора.

Хорошим методом является электродный прогрев, но для достижения желаемого температурного режима лучше применять мероприятия в комплексе.

Вернуться к оглавлению

Демонтаж опалубки

Как только бетон достиг своей максимальной прочности, приступают к разборке опалубки, выполнять которую рекомендуют квалифицированным рабочим. Начинают демонтаж со снятия боковых деталей опалубки, придерживаясь определенной последовательности действий. Далее, с особой осторожностью принимаются к разборке сводов, так как в момент удаления арки сооружение держит на себе весь свой вес и при внезапной нагрузке может случиться обвал. Поэтому демонтаж конструкции проводят плавно с равномерным опусканием поддерживающих брусьев. А балочные опоры удаляются одновременно.

как сделать своими руками, характеристики

Возрастает популярность частных домов, основанием которых является бетонный каркас. Такой способ монолитного построения жилых зданий эффективный, практичный и экономный. Кроме этого, строительство проводится быстро даже своими руками. Но для постройки такого каркаса требуется особенный подход, поскольку несоблюдение правил технологических процессов может привести к дефектам, которые нужно устранять специальными инструментами.

Что это: основные характеристики и где используется

Каркас из бетона — это монолитная пространственная конструкция. Возводят таким способом малоэтажные здания — коттеджи, загородные дома, дачи. Сэндвич-панели и металлические либо деревянные каркасы являются основой этих зданий. Постройки всегда утепляют. Для этого используют минеральную вату или эковату. Строительство возможно на любой поверхности и при плохих погодных условиях. Бетон считается недорогим и практичным материалом, который применяют для возведения частного дома и многоэтажки, он доступный и удобный. Не разрушая бетонного здания, можно поменять планировку помещения, потому что стены из железобетонного каркаса не имеют сквозных монтажных швов.

Плюсы и минусы

Причины популярности сооружений из бетона:

Строительство таким методом осуществляется очень быстро.
  • доступная ценовая политика;
  • недолгие сроки возведения;
  • универсальная технология;
  • постройка возможна в любую пору года;
  • нет необходимости в большом фундаменте;
  • создание конструкций разных форм архитектуры;
  • гарантирование пожарной безопасности.

А к негативным относят следующие моменты:

  • некоторые вещества наносят вред здоровью;
  • выбор комплектующих нужно делать предусмотрительно, заботясь о пожаробезопасности;
  • сооружение плохо защищено от грабителей, так как стену легко проломить;
  • низкая теплопроводность бетонной массы;
  • небольшая эксплуатационная прочность ставит под сомнение стойкость такого каркаса при больших порывах ветра и снегопада.

Необычность таких каркасных конструкций: стены не принимают тяжести, она приходится на несущие колонны и поперечные балки.

Как сделать своими руками?

Монолитный каркас дома с наполнением внутри газобетонными блоками — идеальный выбор сооружения. Так как цена выполнения работ специалистами профильных организаций высока, можно сделать это самому. Для этого нужно:

  1. Выбрать место для строительства.
  2. Собрать специальную форму — опалубку и установить внутрь каркас из металлической арматуры.
  3. Приготовить и залить бетон.
  4. Сбить опалубку.

Специфика изготовления опалубка

Опалубка для основания постройки выполняется согласно соответствующего СНиПа.

Качество возведения определяет способность конструкции удерживать жидкую смесь и сам вид бетонного сооружения. Недорогая ламинированная фанера, а также использование отходов пиломатериалов — оптимальное решение для возведения опалубки. Хоть цена таких материалов выше, чем горбыля, все же это обезопасит от неровной поверхности и зазоров, а после высыхания раствора можно сразу же приступать к последующим работам. С особенностями вязки каркаса можно ознакомиться, изучив нормативные документы, например, СНиП 52—01—2003, что поможет в создании надежного каркаса.

Приготовление смеси и заливка

КомпонентыКоличество (пропорция)
Речной песок1/4
Цемент М400 и М5001/2
Наполнитель¾ или 4/4

Использования щебня средних размеров позволит получить наилучшую консистенцию бетонной смеси. Но часто в качестве наполнителя применяют древесные опилки и, таким образом, получают опилкобетон (арболит) — легкий бетон с низкой плотностью. Это интересный строительный материал, использование которого сделает конструкцию прочной и теплой. Возведение таких домов и коттеджей такое же, как и со стандартным бетоном. После этого приготовленную бетонную смесь заливают в опалубку. Для получения качественного результата применяют вибратор, уплотняющий бетонный раствор. Сбивают опалубку только через 4 суток.

Железобетонный каркас: сборный, монолитный

Для быстрого сооружения объектов в строительной технологии применяется железобетонный каркас. Этот способ позволяет сэкономить рабочее время и финансы при возведении промышленных и жилых многоэтажных зданий. Каркасный дом можно построить и на приусадебном участке. Метод прост и унифицирован, его надежность проверена десятилетиями практического использования.

Типы конструкций

Сборно-монолитные сооружения

Технологическая схема предполагает использование жестких металлических колонн, забетонированных в фундаменты построек. Эти конструкции обеспечивают несущие способности дома. Покрывает здание крыша из железобетона. Строительство сборно-монолитных построек имеет преимущества:

  • Универсальность. Воплощается в реальность много архитектурных замыслов.
  • Высокая жесткость и устойчивость. Каркасные строения прочные из-за перекрытий из 2-х монолитных элементов, связанных между собой колоннами.
  • Много свободного пространства. Высота этажа составляет до 300 см, есть возможность выполнить перепланировку помещения.
  • Постепенное увеличение прочности. Железобетон по прошествии времени становится более прочным и долговечным.
  • Пожаробезопасность. Материал не подвержен воздействию огня.

Сборно-монолитные дома строятся на протяжении всего года. Заполнение опалубки в зимний период выполняют подогретым бетоном.

В зданиях такой конструкции перепланировка выполняется без особых затруднений.

Технология имеет минусы. Колонны из железобетона создают «мостик холода», преодолеть влияние которого можно с помощью теплоизоляционных мероприятий, что увеличит расходы на приобретение отделочных материалов и оплату за их монтаж. Чтобы построить объект монолитного типа с армированным каркасом, нужно использовать большое количество металлических стоек и сложную опалубку. Самостоятельное сооружение частной усадьбы по такой технологии затруднительно.

Монолитный каркас

Эти конструкции изготовляются прямо на месте строительства заполнением собранной опалубки бетонным раствором необходимой марки. Здания, построенные по этой технологии, прочные, устойчивы к механическим нагрузкам и выдерживают любую этажность. Используя опалубки разных конфигураций, можно предать конструкциям разные формы, делать колонны с сечением разной мощности. Каркас из железобетона монолитного вида перераспределяет нагрузки элементам сооружения, что позволяет экономно использовать стройматериалы. Чтобы защитить помещения от холода, при строительстве используют теплоизоляционные материалы.

Производство конструкции прямо на территории будущего объекта гарантирует его повышенную крепость. Большие нагрузки такая конструкция не выносит.

Сборный

Использование каркаса из сборных элементов позволяет применять для строительства небольшое количество стройматериалов, в отличие от монолитного способа. Здания собираются по принципу конструктора, при этом работы можно выполнять при минусовой температуре окружающей среды. Сборный железобетонный каркас обладает невысокой несущей способностью, поэтому в нем используются жесткие узловые соединения.

Конструкция имеет отрицательные особенности:

  • Рамный каркас не оказывает сопротивление перемещению конструкции по горизонтали. Поэтому вертикальные элементы должны стабилизировать устойчивость сооружения.
  • Унифицированность бетонных деталей. Это ограничивает выбор конфигурации строящегося объекта.

Технология этого вида строительства предусматривает 3 основных составляющих каркаса — ригель, колонна, основа лестничного проема. Бетонные детали изготовляются на специализированном предприятии, транспортируются на строительную площадку, где собираются. Конструкционные элементы изначально унифицируются, а формы соответствуют требования завода-изготовителя. Для монтажа в единое целое и закрепления стенных конструкций, кровли и прочих деталей используются металлические закладные приспособления.

Элементы конструкции соединяются по специальной методике.

Чтобы конструкции транспортировать и перемещать в процессе их изготовления монтируются петли для подъема из арматурных прутов марки А-1 или устраиваются вспомогательные отверстия.

Сферы применения

Метод строительства с использованием бетонных каркасных конструкций применяется в многих отраслях:

Нередко таким методом возводится МЖК.
  • Возведение много- и одноэтажных промышленных зданий.
  • Возведение административных объектов.
  • Строительство МЖК (многоквартирных жилых комплексов) и сооружений социально-бытовой сферы.
  • Монтаж индивидуальных усадьб.

Плюсы и минусы

Каркас из железобетона имеет позитивные и негативные свойства:

КачествоПараметрХарактеристика
ПлюсыДолговечностьСооружения эксплуатируются много десятков лет
Несущие характеристикиХорошие показатели
Качество исполненияВысокое — элементы изготовляются на промышленной основе
Длина пролетовДостигает 600 см
Живучесть построекПри повреждении некоторых элементов, остальная часть здания не разрушается
МинусыТщательное проектированиеПеред строительством следует провести качественные исследования состояния почвы, так как конструкция строений жесткая и неподвижная
Вес элементовБольшой

Строительство по технологии

Для подобной конструкции нужно предварительно правильно подготовить основание.

Сооружения с сборным каркасом возводят на заранее подготовленный железобетонный фундамент, в котором монтируются колонны. Фундаментные балки готовят из бетонного раствора марки от М200 до М400, на них будут упираться стенные элементы. Стыки между конструкциями заливают смесью М100. Когда основа строения готова, выполняют гидроизоляцию. Далее приступают к выгонке стен из штучных материалов — кирпичей, блоков.

Сборно-монолитный способ предполагает монтаж колонн в отверстия, выполненные в железобетонной плите. Далее производится сборка элементов конструкции, которые соединяются между собой свариванием арматурных прутов. После этого выполняется заливка пустот бетоном. При монолитном методе изготовляется опалубка, которая заполняется бетонной смесью при помощи специального оборудования — бетононасоса.

Бетонный каркас дома своими руками

Иметь частный дом в живописном уголке природы — мечта многих обывателей.

Загородный дом

Загородный дом должен отвечать требованиям надежности, эстетичности и комфорта.

Существует мнение, что если каркас дома бетонный или кирпичный, то дом простоит века. Рассмотрим детально использование бетона для строительства дома своей мечты.

Сравнение сборных и монолитных бетонных каркасов

Процесс изготовления монолитного бетонного каркаса трудоемкий и имеет большую зависимость от погодных условий, так как работы будут вестись на открытом воздухе.

Схема заливки элементов сборного бетонного каркаса в домашних условиях

Схема заливки элементов сборного бетонного каркаса в домашних условиях.

Изготовление сборных бетонных элементов, образующих каркас дома, на специализированных предприятиях требует меньших усилий и не зависит от погодных условий.

Однако, учитывая заводские расходы и издержки, которые несет компания, занимающаяся таким производством, для обычного обывателя стоимость покупного железобетона обойдется в 2-3 раза дороже.

Не стоит забывать и о расходах по использованию автомобильной и техники.

Вернуться к оглавлению

Строительство каркаса дома из бетона своими руками

При наличии достаточного времени и ограниченного бюджета построить собственный дом, используя монолитный бетонный каркас, вполне реально. Представленный ниже план мероприятий актуален для строительства бетонного основания для одноэтажного загородного дома. При этом стоит понимать, что основой для начала работ служит строительный план, в котором определены все нагрузки и рассчитана толщина стен и перекрытий.

Мероприятия по созданию бетонного основания (фундамента), имея на руках рабочий проект, условно разделяются на следующие части:

  • проведение изыскательных мероприятий на местности;
  • разметка будущего расположения дома;
  • земляные работы;
  • создание крепкой опалубки;
  • выставление арматурных прутов;
  • заливка бетонной смеси.
Рытье траншеи под фундамент

На начальном этапе строительства дома, необходимо вырыть котлован под фундамент.

Когда место строительства выбрано и проведены исследования грунтов, можно приступать к рытью котлована или траншеи (в зависимости от необходимости размещения подвала в доме). Предварительно следует отметить контуры дома деревянными кольями и протянуть между ними веревку.

На первом этапе нужно запастись необходимым строительным инвентарем, который включает:

  • лопаты;
  • молотки;
  • кувалды.

Это минимальный набор, необходимый для начала производства работ. Теперь начинается увлекательный процесс рытья траншеи шириной в 60 см и от 70 см глубиной. Точные данные по глубине появятся после проведенного исследования грунтов, в котором определен уровень промерзания почвы для климатической зоны.

После завершения земельных работ потребуется утрамбовка дна траншеи, укладывание в нее специального фильтрационного слоя, состоящего из прослоек щебня и песка. Полностью подготовив траншею, можно приступать к сборке опалубки, для чего понадобятся деревянные плахи до 5 см шириной и гвозди 10 и 15 см длинной. Из инструментов обязательно пригодятся пила, молоток и дрель в случае применения саморезов. Собрав деревянные короба, можно приступать к закладке арматурных прутов.

Схема армированной опалубки для фундамента

Схема армированной опалубки для фундамента.

От качества подготовленной арматуры, зависит крепость бетонного каркаса, образующего фундамент. Для проведения работ потребуется электроинструмент: болгарка и сварочный аппарат. Арматуру следует укладывать решеткой с шагом от 20 до 40 см во всех плоскостях.

Установка арматурного каркаса позволяет начать процесс подготовки бетонной смеси. Выбор марки бетона определен рабочим проектом, в случае строительства одноэтажного загородного дома рекомендуется использовать цементный раствор марки М200. Основными составляющими заливочного бетонного раствора, являются цемент, щебень, песок и вода. Самостоятельное замешивание бетонной смеси предполагает соотношение следующих пропорций: на 1 кг цемента — 3 кг песка и 5 кг щебня.

Главное правило: марка применяемого цемента должна быть в два раза выше марки бетонной смеси.

Для подготовки смеси бетона рекомендуется использовать бытовую бетономешалку. После подготовки смеси необходимо начинать процесс заливки, но при этом следует придерживаться правил:

  1. Заливку бетона осуществляют порциями примерно по 50-60 см с равномерным распределением по заливаемой поверхности;
  2. Не рекомендуется заливать бетон частями, так как будет нарушаться структура монолитности, что приведет к образованию стыков и нарушению прочности.

Вернуться к оглавлению

Возведение каркаса дома

Схема сборки бетонного каркаса дома с плитами перекрытия

Схема сборки бетонного каркаса дома с плитами перекрытия.

При дальнейшем возведении несущих стен из монолитного железобетона, создавая общий каркас дома, следует установить арматурные закладные на верхней части залитого фундамента сразу после заливания. При создании опалубки для стен и колонн закладные будут служить стыковочным узлом между фундаментом и другими элементами каркаса. Места вывода закладных определены рабочим проектом, обычно это углы дома, стыки плит перекрытий и места повышенных нагрузок.

Перед началом выставления опалубки под несущие опоры следует выждать, пока фундамент наберет прочность. Это, как правило, занимает 15 дней. После этого в местах, где были оставлены арматурные закладные, следует сварить арматурный каркас и собрать поверх него опалубку. Опалубку дополнительно придется с разных сторон усиливать подпорками. Одним из основных инструментов, который пригодится для выполнения работ, является веревка с ведром. Желательно работу выполнять как минимум вдвоем — один подает, другой заливает.

Когда возведенные колонны окрепнут, остается создать поперечные бетонные плиты, поверх которых будет установлены перекрытие и крыша.

Эта работа отличается от предыдущих высокой нагрузкой на опалубки, которая прямо пропорциональна длине пролетов между колоннами. Опалубку придется надежно укреплять с фундамента и давать больше времени для набора крепости, минимум 25 дней.

По результатам проведенной работы будущим дом получит свое очертание в виде бетонного каркаса, состоящего из фундамента, несущих колонн и поперечных перекладин.

устройство конструкции, разновидности, описание материалов

Методик строительства жилых и промышленных зданий существует множество. И одной из самых недорогих технологий, позволяющих возводить надежные и долговечные сооружения, является каркасная. Основой зданий, построенных таким образом, является прочный остов. Для сборки таких несущих конструкций могут использоваться разные материалы. К примеру, достаточно часто возводятся здания на железобетонном каркасе.

В каких случаях может использоваться технология

Возводиться на ЖБ-каркасах могут здания абсолютно любого назначения. Эта технология отлично подходит для строительства как жилых домов, так и производственных цехов. Чаще всего на железобетонных каркасах, конечно же, возводят многоэтажные здания. Согласно нормативам, такую методику допускается использовать для строительства домов высотой до 25 этажей. Также просто идеально эта технологий подходит для возведения цехов большой площади.

Безбалочное здание на ЖБ-каркасе

В некоторых случаях методика строительства на ЖБ-каркасах может использоваться и для возведения одно — двухэтажных зданий. Чаще всего на таких остовах сооружают, конечно же, малоэтажные производственные цеха и склады. Но иногда подобную технологию используют и владельцы загородных участков при строительстве небольших жилых домов или дач. Такие сооружения получаются не только очень удобными для проживания, но и долговечными. Выглядят дома такой конструкции при этом очень солидно и презентабельно.

Разновидности

Использоваться в строительстве может всего три основных вида железобетонных каркасов:

  • сборные;
  • монолитные;
  • сборно-монолитные.

Первый вид остовов собирается из уже готовых, изготовленных на предприятии тяжелых ЖБ-балок, колонн и связей. Монолитные каркасы этого типа заливаются непосредственно на месте возведения зданий. Под элементы конструкции остовов этого типа предварительно собираются опалубки.

Сборные железобетонные каркасы, в свою очередь, по способу монтажа могут быть:

  • рамными;
  • связевыми;
  • комбинированными.

Преимущества и недостатки

Основным плюсом строительства зданий на железобетонных каркасах, как и на любых других, является свобода планировки. Пролеты в таких сооружениях могут быть как узкими, так и очень широкими.

Конечно же, безусловным преимуществом зданий на ЖБ-каркасе может считаться и их дешевизна. Весят такие дома меньше кирпичных, обычных панельных и блочных. Поэтому под них не нужно возводить слишком уж мощных дорогих фундаментов.

Опалубка под колонны

Также к преимуществам этой технологии можно отнести возможность:

  • возведения очень долговечных зданий;
  • обустройства помещений большой площади.

В сравнении с металлическими и деревянными каркасами, железобетонные отличаются повышенной прочностью. Также плюсом таких несущих конструкций считается, конечно же, и то, что они не относятся к разряду пожароопасных.

Некоторым недостатком сборных ЖБ-каркасов является необходимость использования дорогой спецтехники для монтажа отдельных элементов. К минусам же монолитных конструкций этого типа относят удлинение сроков строительства. Созревает бетон, к сожалению, достаточно долго — около месяца. То есть этажи зданий при использовании такой технологии сборки каркаса приходится возводить с перерывами. Строителям нужно дожидаться, пока опоры наберут достаточную прочность для того, чтобы выдержать вес тяжелых перекрытий.

Нарушение технологий строительства

Элементы железобетонного каркаса: колонны

Готовые ЖБ-изделия, предназначенные для возведения таких зданий, делают на заводах обычно из бетонов марок от 200 до 400. Для облегчения транспортировки в них еще на этапе изготовления монтируют монтажные петли (или просверливают в их толще отверстия). В зависимости от размеров и этажности сооружений, при строительстве используют колонны, балки, связи и ригели разного сечения и прочности.

К примеру, при возведении железобетонных каркасов промышленных зданий, полы в которых в последующем в процессе эксплуатации будут подвергаться серьезным нагрузкам, применяют колонны 1.020. Такие конструктивные элементы способны выдерживать нагрузку до 500 тонн.

При возведении зданий может использоваться две разновидности железобетонных колонн:

  • обычные;
  • используемые для цехов с мостовыми кранами.

Колонны последней разновидности состоят из двух частей: подкрановой и надкрановой. По расположению в здании оба этих типа ЖБ-изделий классифицируются на:

  • крайние пристенные;
  • средние, монтируемые на стыках пролетов.

Высоту колонны сборного железобетонного каркаса могут иметь в один, два или много этажей. По форме такие элементы бывают:

  • консольными;
  • бесконсольными;
  • Т-образными;
  • Г-образными.

В строительстве могут использоваться ЖБ-колонны с квадратным, круглым, кольцевым или прямоугольным сечением.

Строительство дома

Горизонтальные элементы

ЖБ-балки, используемые при возведении сборных железобетонных каркасов зданий, классифицируются на фундаментные и межэтажные. Элементы первой разновидности обычно имеют форму двутавра. Высота их может составлять 400 или 600 мм, а ширина в верхней части — 300-400 мм. В зависимости от длины, фундаментные балки могут быть основными и укороченными. Последний тип элементов часто используется, к примеру, около температурных швов.

Межэтажные балки железобетонных каркасов домов в сечении могут быть:

  • тавровыми;
  • прямоугольными;
  • Z-образными.

Длину они могут иметь как на пролет или несколько, так и на шаг между колоннами.

Связи

Такие элементы железобетонных каркасов зданий могут изготавливаться из цементного раствора с использованием арматуры или из стали. Необходимы они для того, чтобы обеспечивать пространственную жесткость здания. Устанавливаться связи могут как в горизонтальном, так и в вертикальном положении. В некоторых случаях они могут монтироваться также и по диагонали.

Фундаменты

Возводятся каркасные здания на сборных основаниях-блоках, представляющих собой «стакан» с плитой. Подготовку под фундаменты таких домов на сухих грунтах делают из щебня, а на влажных — из бетона марки 500.

При строительстве верхнюю плоскость оснований этого типа располагают на 150 мм ниже отметки чистового пола. Такой способ монтажа позволяет в последующем сделать засыпку котлована до установки колонн.

Под наружные стены фундаментные балки укладывают таким образом, чтобы они выходили за плоскость колонн. Под внутренние ограждающие конструкции их располагают по осевым линиям между вертикальными опорами. На заключительном этапе балки фундамента гидроизолируют двумя слоями рулонного материала.

Способы монтажа сборного каркаса

Наиболее надежной технологией возведения зданий этой разновидности является рамная. Железобетонный каркас, собранный по такой технологии, представляет собой жесткую долговечную конструкцию. Соединяются колонны и балки в таких остовах путем сварки металлической арматуры.

Строительство дома на ЖБ-каркасе

В рамно-связевых каркасах ЖБ-рамы воспринимают только вертикальные нагрузки. Горизонтальные в таких конструкциях приходятся на перекрытия. Последние, в свою очередь, передают нагрузки на лестничные пролеты. Также в данном случае задействованными бывают поперечные и торцевые стены.

В шарнирно-связевых каркасах нагрузки распределяются так же, как и в рамно-связевых. Единственное, крепления между элементами в данном случае используются не жесткие, а шарнирные.

Безбалочные каркасы

Такие конструкции собираются в виде сетки 6х6, 9х6 или 9х9 м. При этом наиболее популярным вариантом каркасов является первый. Основными элементами таких ЖБ-остовов являются:

  • колонны с капителями;
  • пролетные плиты;
  • подоконные плиты.

Возводятся на таких каркасах здания гораздо реже, чем на балочных. Используют эту технологию в основном только при строительстве промышленных зданий с повышенными требованиями к чистоте. К примеру, по такой технологии часто сооружают цеха молокозаводов и хлебозаводов, а также склады-холодильники.

Опалубка под плиты перекрытия

Возводятся каркасы этой разновидности по очень простой технологии. Межэтажные плиты в данном случае просто укладываются на капители колонн и дополнительно закрепляются.

Сборно-монолитные каркасы: строительство

На таких остовах здания также сооружаются достаточно часто. Связи в таких конструкциях, как и в сборных рамных, предусматриваются жесткие. Колонны в каркасах этой разновидности используются готовые заводские. Перекрытия же заливаются непосредственно на месте в опалубке. Такая технология строительства чаще всего используется при возведении зданий малой этажности. Ее основным преимуществом является сокращение сроков и удешевление строительства.

Технология возведения монолитного каркаса

Под такие каркасы могут использоваться как плитные фундаменты, так и ленточные или столбчатые с ростверком. Заливаются в опалубке в этом случае не только межэтажные перекрытия, но и колонны. По такой технологии в большинстве случаев возводятся не слишком большие одно- или двухэтажные жилые здания.

Включает в себя методика строительства домов на монолитном железобетонном каркасе обычно следующие шаги:

  • возведение фундамента по стандартной методике;
  • заливку колонн;
  • заливку межэтажных перекрытий.

Элементы в монолитных железобетонных каркасах одноэтажных зданий соединяются между собой жестко. Никаких шарнирных связей в таких конструкциях не используется. Соединение колонн с перекрытиями и фундаментом в данном случае производится посредством арматуры с последующим замоноличиванием цементным раствором.

Колонны в таких зданиях заливают обычно в опалубках, имеющих квадратное или прямоугольное сечение. Это делает более удобным в последующем возведение стен. Под перекрытия опалубку в таких домах монтируют на специальных телескопических заводских стойках, расположенных с небольшим шагом друг от друга. Также в данном случае могут использоваться опоры из бревен достаточно большого сечения.

Арматурный каркас в железобетонных конструкциях остовов изготавливается из толстых стальных прутьев. При его сборке может использоваться как сварка, так и обычная вязальная проволока.

Внутренние и наружные стены

В качестве материала для ограждающих конструкций домов на сборных или монолитных железобетонных каркасах в наше время в большинстве случаев используют вспененные блоки. Применение такого материала имеет ряд безусловных преимуществ. Вспененные блоки весят не слишком много. Размеры они обычно имеют достаточно большие, что позволяет выполнять кладку в максимально короткие сроки.

Также вспененные блоки стоят не особенно дорого, что также можно отнести к их плюсам. В помещениях же зданий с такими стенами обычно создается очень приятный микроклимат. Выкладывать стены между колоннами железобетонного каркаса можно как из больших блоков в один слой, так и из маленьких — в несколько.

Одноэтажный дом на ЖБ-каркасе

Возводятся стены из такого материала по стандартной технологии. То есть при кладке строители для того, чтобы избежать появления мостиков холода, используют вместо цемента специальный клей. При этом каждый четвертый ряд кладки из такого материала специалисты армируют с использованием стальных прутов с предварительным штроблением.

Строительство_дома_монолитный_каркас

Строительство частных домов с использованием бетонного каркаса в качестве несущих конструкций – это на сегодня самое перспективное направление загородного малоэтажного строительства. Главное конкурентное преимущество заключается в возможности быстрого возведения здания, независимо от сложности и архитектурной формы. Цена строительства коробки дома на монолитном каркасе начинается от 15 000 р за 1 м2 площади дома.




Технология строительства на бетонной каркасной основе

Основанием для бетонного дома может служить свайно-винтовой, плитный или ленточный фундамент. Предпочтение тому или иному варианту отдаётся в зависимости от следующих факторов:

  1. рельефными особенностями строительного участка;
  2. структурой почвы;
  3. несущей способностью грунта;
  4. массой и расчётными нагрузками здания;
  5. уровнем прохождения подземных вод;
  6. техническими и конструктивными особенностями архитектурного проекта.

Каркас бетонного частного дома является прочной единой конструкцией. В данном случае роль несущих опор возлагается не на стены здания, а на колонны, перекрытия и балки. Это позволяет применять для стен пористые материалы с высокими теплоизоляционными свойствами.

Колонны бетонного дома могут встраиваться в монолитный каркас одним из двух методов:

  • Сначала армируются колонны, устанавливается опалубка и заливается бетон. По завершении срока, в который бетон упрочняется, проводится разопалубка и начинается возведение стен.
  • Сначала возводятся стены в соответствии с кладочными планами (с оставлением простенков). После этого в простенках армируются колонны, проводится монтаж опалубки и заливка бетона. В данном случае роль несъёмной опалубки для колонн служат части стен, что несколько упрощает монтаж.

При проектировании бетонных частных домов чаще всего рассматривают использование колонн сечением 250×250 мм (или 300 х 300 мм) и перекрытий толщиной не менее 200 мм.

Заливка бетона

Заливка бетона имеет специфические особенности. Ключевым параметром смеси служит подвижность, то есть способность раствора растекаться под собственным весом. В стандартных условиях при проектировании частных домов планируется применение смеси с индексом подвижности П2-П3, а для коттеджей с повышенной нагрузкой – П4.

Заливку колонн ведут поочередно горизонтальными слоями высотой не более 1 метра. Для уплотнения бетонного раствора применяются глубинные вибраторы. Заливая раствор надо обращать внимание на арматурный каркас. Важно, чтобы он соответствовал вертикальности колонн и размещался по центру. При строительстве перекрытий в бетонных частных домах также применяется монолитный железобетон.

Опалубка

Во время заливки бетонных перекрытий и колонн применяется опалубка разных видов. Самый распространенный вариант применяемый нашей компанией – это так называемый обратный каркас. При таком варианте заливки колонн сначала возводятся стены, монтируется армокаркас и затем заливается бетон. При строительстве домов небольшой площади это лучший вариант. Для строительства домов площадью от 400 м2 мы применяем промышленный вариант – надёжная универсальная инвентарная опалубка, соответствующая современным строительным принципам и технологиям. При использовании промышленной опалубки процесс строительства бетонного дома ускоряется и упрощается, и при этом гарантируется безопасность и надёжность возводимых конструкций.

Из кладочных материалов для строительства бетонных частных домов, как правило, выбирают кирпич, пено- и газоблок.

Рабочие (холодные) швы бетона

Ввиду того, что на возведение монолитной конструкции необходимо потратить несколько дней, большое значение при заливке следует уделять работе с холодными швами. Это та сторона залитого бетонного раствора, которая затвердевает до такого уровня, что не обеспечивает прочного соединения со свежим слоем. По понятным причинам, данное место является слабой частью бетонной конструкции, которое нужно обрабатывать особыми методами. Для скрепления заливаемых слоёв бетона применяются битумные, грунтовочные и клеевые смеси.

Расположение холодных швов должно быть заранее с точностью просчитано при проектировании бетонного дома. Тщательный подход к данным вопросам является гарантией безопасности и надёжности итоговой конструкции.

Теплоизоляция

Устройство теплоизоляции – отдельная категория строительных работ, связанных с возведением дома или коттеджа на бетонном каркасе. Торцам этажных перекрытий, колоннам и поясам каркаса необходима основательная защита, без которой строение будет иметь много «мостиков холода». Для решения этой проблемы лучше применять экструдированный пенополистирол или минераловатный утепляющий материал.

Наружная отделка бетонного дома или коттеджа не предъявляет специальных требований, поэтому может проводиться с применением любых материалов.

Преимущества строительства монолитных домов и коттеджей.

  • конструкция надёжна и долговечна;
  • здание устойчиво к сейсмической нагрузке;
  • из-за отсутствия несущих стен владелец дома получает большую свободу в планировке и разработке дизайна помещений;
  • бетонный каркас дома совместим с оригинальными и смелыми архитектурными идеями;
  • быстро выполняются строительные работы.

Недостатки каркасных бетонных домов.

  • Монолитные бетонные дома предъявляют к проектированию и строительству повышенные требования. Особое внимание необходимо уделять месту стыка фундамента и колонн первого этажа.
  • Работа по монтажу монолитного каркаса требует профессионального подхода и наличия практического опыта. За работу мастеров, хорошо разбирающихся в нюансах и тонкостях процесса, готовых гарантировать безопасность конструкции, приходится хорошо платить. Более того, проект может потребовать дополнительных затрат на аренду специализированного оборудования и техники.

Обратитесь к нашим специалистам для уточнения особенностей проекта бетонного дома и стоимости постройки частного дома по конкретному проекту. Мы строим дома на бетонном каркасе под ключ в соответствии с государственными и отраслевыми стандартами. Мы отвечаем за качество своей работы, используем лучшие материалы и технологии, поэтому гарантируем безопасность и надёжность возводимых зданий.

У частных застройщиков строительство домов монолитно-каркасным способом уже не вызывает сомнений. Технология имеет свои достоинства и недостатки, но пользуется спросом у тех, кто хочет построить дом быстро и экономично. Монолит в строительстве применяли давно, но в современных реалиях метод усовершенствован и позволяет сооружать любые архитектурные формы. Широко применяется в гражданском и промышленном и строительстве, включая военные объекты, строительство АЭС, ГЭС, космодромы.

Что такое монолитно-каркасное строительство

Монолит – это цельнолитая бетонная конструкция, возводимая на строительной площадке в месте, где будет находиться дом в дальнейшем. Создается методом заливки и последующей вибрации бетона заданной проектной марки в собранную опалубку.

Для усиления прочности конструкции бетон заливается в подготовленный арматурный каркас. Каркас из арматуры может быть связан с помощью проволоки или изготовлен сварочным аппаратом.

В зависимости от сейсмичности зоны и количества этажей, выбирается марка бетона, добавки в бетон и класс арматуры. Монолитные конструкции не имеют швов, долговечны, надежны, способны выдержать любые заданные проектные нагрузки.

Технология

Изготовление железобетонных конструкций применяется при возведении многоэтажных и частных одно-, двухэтажных домов различной высоты и площади.

Поэтапно технология включает в себя несколько видов строительных работ:

  • подготовка высококачественного основания;
  • сварка арматурного каркаса;
  • установка опалубки;
  • заливка бетона;
  • вибротрамбовка;
  • удаление опалубки.

После того как готово основание, возводятся стены и перегородки, потом заливается или монтируется заводская плита перекрытия. Завершающими работами являются: прокладка инженерных сетей, отделка, обустройство крыши.

Методы возведения фундамента

В качестве фундамента при заливке монолитных конструкций используют:

  • Ленточный фундамент – заливается в опалубку на месте строительства, усиливается с помощью арматуры. Монолитный ленточный фундамент подходит для строений с повалом. Мелкозаглубленный возможен только для грунта с низким уровнем грунтовых вод.
  • Монолитную бетонную плиту – надежное основание всего монолитно-каркасного дома. Особенно актуален в зоне сейсмической опасности. Заливается на строительной площадке, обязательно армируется.
  • Сваи – тип свайного фундамента выбирается с учетом типа грунта и ландшафта местности.

Особенности строительства подвала

Если в доме планируется подвал, то потребуется рытье котлована. В таком случае фундамент будет расположен на минусовой отметке – у основания подвального помещения.

В подвале также заливаются монолитные стены и перегородки. Поверх подвала на отметке «0.00» устанавливается плита перекрытия. Она, как и фундамент, должна иметь усиленную прочность и заданную проектную толщину.

Методы возведения опалубки

Опалубка является формой, в которую заливается готовый бетон. С помощь опалубки можно придать любую форму и толщину монолиту.

Виды:

  • съемная опалубка;
  • несъемная опалубка.

Съемная опалубка после отвердения моноли

Бетонный каркас

— это … Что такое бетонный каркас?

  • архитектурный бетон — существительное: бетон, используемый для внешнего или внутреннего украшения или отделки здания или сооружения, часто отлитый как одно целое с железобетонным каркасом… Полезный английский словарь

  • Стальной каркас — обычно относится к строительной технике с каркасом из вертикальных стальных колонн и горизонтальных двутавровых балок, построенным в виде прямоугольной сетки для поддержки полов, крыши и стен здания, которые все прикреплены к каркасу.…… Википедия

  • Бетон, армированный стекловолокном — (GFRC) — это тип бетона, армированного волокнами. Стекловолоконный бетон в основном используется для изготовления наружных фасадных панелей зданий и в качестве сборного железобетона для зданий. Этот материал очень хорош для создания форм на фасаде любого здания, и его меньше… Wikipedia

  • Типы бетона — Есть много типов бетона, вариантов укладки, состава, отделки и эксплуатационных характеристик.Асфальтированная дорога… Википедия

  • Изоляционные бетонные опалубки — (ICF) представляют собой несъемную опалубку для энергоэффективных монолитных железобетонных стен. Опалубки представляют собой блокируемые модульные блоки, которые укладываются в сухую штабель (без раствора) и заполняются бетоном. Формы сцепляются вместе, как Lego…… Wikipedia

  • Конструкция коробчатого каркаса — ▪ архитектура, также называемая ячеистым каркасом, или конструкцией с поперечными стенами, при которой отдельные ячейки или комнаты устанавливаются вместе по горизонтали и вертикали, чтобы создать общий структурный каркас.Потому что…… Универсалиум

  • Армированный бетон — это бетон, в который были включены арматурные стержни (арматура), арматурные сетки, пластины или волокна для усиления бетона при растяжении. Он был изобретен французским садовником Жозефом Монье в 1849 году и запатентован в 1867 году. [1] Термин…… Википедия

  • холодная рама — существительное защитное покрытие, состоящее из деревянной рамы со стеклянной столешницей, в которой маленькие растения защищены от холода (Freq.4) • Гиперонимы: ↑ защитное покрытие, ↑ защитное покрытие, ↑ защита * * * существительное: неглубокая прямоугольная рама на открытом воздухе… Полезный английский словарь

  • Великая северная гонка на бетонных тобогганах — Великая северная гонка на бетонных тобогганах (GNCTR) — это ежегодное мероприятие, которое бросает вызов творческим способностям студентов инженерных специальностей. Первый конкурс был проведен в 1974 г. после его создания доктором С. Х. Симмондсом, президентом отделения Альберты… Wikipedia

  • Рама портала — строительство — это метод строительства и проектирования простых конструкций, в основном с использованием стали или армированного сталью сборного железобетона, хотя они также могут быть построены из клееной древесины, такой как клееный брус.Связи между колоннами и…… Wikipedia

  • рама коробки — существительное Этимология: коробка (II): рама с коробчатыми элементами; в частности: оконная рама с полостями для утяжеления створки * * * 1. Archit. монолитная железобетонная конструкция со стенами и перекрытиями в виде плит. 2. Строительство…… Полезный английский словарь

  • Список функций

    S-CONCRETE — Программное обеспечение S-FRAME

    S-Frame Software S-Frame Software перейти к содержанию
    • О S-FRAME
    • Продукты
      • Решения
      • Анализ S-FRAME
      • СТАЛЬ
      • S-PAD
      • S-БЕТОН
      • Многоэтажный конструктор S-CONCRETE
      • S-LINE
      • S-ФУНДАМЕНТ
      • S-ДЕРЕВО
      • S-CALC
      • S-ВИД
    • Продажа
    • Учиться
      • Вебинары
      • Учебные классы
      • NBCC2015 Сейсмическое проектирование
      • Примеры конструкций из стали для инженеров-строителей
      • Дополнительные учебные ресурсы
    • Поддержка
      • Поддержка лицензий
      • Поддержка продуктов
    • Контакт
    concrete design - building construction concrete design - building construction

    Лучшая рама для бетона — Выгодные предложения на раму для бетона от global frame для продавцов бетона

    Отличные новости !!! Вы попали в нужное место для каркаса для бетона.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

    Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

    AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как эта верхняя рама для бетона в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили рамку для бетона на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

    Если вы все еще не уверены в рамке для бетона и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

    А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести frame forcrete по самой выгодной цене в Интернете.

    У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

    .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
