Расчет шатровой крыши | Строительство и ремонт дома своими руками

Шатровая крыша, внешне, представляет конструкцию, состоящую из четырех элементов треугольной формы, соединенных вершинами в одной точке. Такой тип крыши идеально подходит в том случае, если здание имеет геометрически правильную форму. Главным достоинством шатровых крыш являются хорошие аэродинамические характеристики, что позволяет им противостоять даже сильным, порывистым ветрам. Крыша шатрового типа считается одной из самых сложных в строительстве, из-за необходимости грамотного устройства стропильной системы. В данной статье вы найдете калькулятор шатровой крыши, позволяющий рассчитать стройматериалы онлайн.


На начальном этапе проектирования крыши необходимо определиться с нагрузками, которым ей придется противостоять. Важно правильно определить характерные для района строительства ветровые и снеговые нагрузки, это позволит выбрать оптимальный угол необходимого наклона кровли. Определение угла наклона также позволит определиться с кровельными материалами и материалами каркаса будущей крыши.

После выбора исходных параметров и потребных материалов, можно переходить к расчетам стропильной системы.

После того, как были выполнены все силовые расчеты, можно перейти к определению потребности материалов необходимых для строительства. Объем необходимых материалов можно рассчитать вручную, но гораздо быстрее и удобнее использовать калькулятор шатровой крыши. Чтобы воспользоваться калькулятором, нажмите на картинку ниже:

Исходными данными для расчета с его использованием будут:

  • Физические размеры крыши, указанные в миллиметрах (длина, ширина, высота), а также длина карнизного свеса.
  • Габаритные параметры материала для сбора стропильной конструкции (шаг укладки стропил, их толщина и ширина).
  • Материалы для обрешетки (шаг обрешетки, ширина и толщина используемых досок).

Завершив ввод всех параметров выбранных строительных материалов, можно указать желаемый вид выдачи строительного чертежа – черно-белый или цветной вариант.


По окончании расчета, строительный калькулятор выдаст готовые к печати чертежи стропильной конструкции возводимого объекта. На семи листах представлены:

  • общий вид сверху, вместе с обрешеткой;

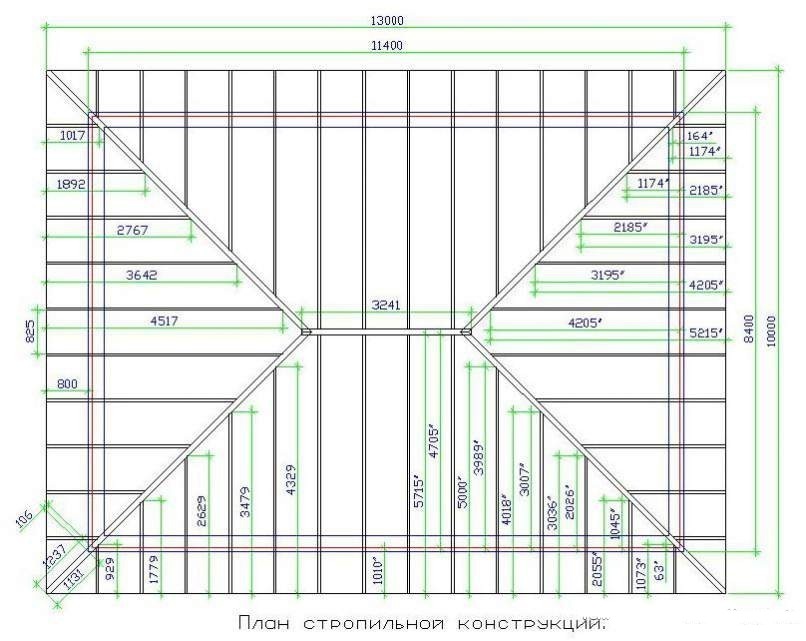

  • вид стропильной конструкции в трех проекциях;
  • Внешний вид стропил и их размеры с распределением по сторонам.

Дополнительно на печать можно будет вывести таблицу с размерами и потребным количеством стропил, а также таблицу с размерами и количеством досок обрешетки с разделением по сторонам.
С итоговым результатом, можно смело отправляться в магазин и закупать материалы в необходимом количестве.

Похожие записи

Калькулятор расчета стропильной системы четырехскатной крыши. Вальмовая крыша стропильная система

Первое что надо сделать перед возведением вальмовой крыши — это разработать проект. Он должен содержать точный чертеж и правильный расчет всей конструкции. Если есть опыт в этом деле, проект можно составить своими руками. Человеку, не имеющему определенных знаний, чертежи и расчет крыши лучше доверить специалисту. Однако в любом случае готовый проект требует утверждения до начала строительных работ.

Часто допускаемые ошибки при расчете крыши


Многие даже опытные мастера, делая расчет вальмовой крыши, начинают сразу составлять чертеж и подробный план, что крайне неверно. За этими действиями скрывается основная ошибка — отсутствие замеров коробки здания. Общие размеры, конечно же, есть, но мало кто уделяет внимание стенам. Со стороны они кажутся ровными с идеально прямыми углами. А вот если взять и выполнить своими руками дополнительные точные замеры, то можно найти много невидимых погрешностей даже на новом доме. Игнорирование их приведет к тому, что составленный чертеж крыши будет содержать неверные размеры некоторых узлов. Эти ошибки помешают правильно смонтировать первые опоры.

Прежде чем сделать расчет четырехскатной кровли надо взять уровень, рулетку, строительный шнур и произвести новые замеры. С помощью шнура и рулетки между противоположными углами замеряют диагонали, уровнем проверяют высотные отметки стен. Хотя малые неточности, но они все равно будут и их надо исправить:

  • Не параллельность стен коробки выравнивают за счет правильного расположения мауэрлата.
  • Малую погрешность высоты каждой стены исправляют подкладками под мауэрлат.

Если, на удивление, выполненные своими руками контрольные замеры показали большие погрешности, в расчет и чертеж необходимо внести дополнительные элементы каркаса крыши для исправления недочетов.

Важно ! Двумерный чертеж каркаса кровли создает ошибочное видение конструкции. Чтобы иметь полное представление о будущей крыше, необходимо создать самостоятельно объемную ее модель.

По разработанной модели проще определить, нравится конструкция или нет. На этапе проектирования еще можно что-то изменить. В дальнейшем это будет невозможно.

Совет ! Подыскивая в интернете готовый чертеж под определенные размеры коробки дома, не следует брать подробные схемы со сложными формулами и латинскими обозначениями.

Их сможет понять только специалист.

Для лучшего представления процесса строительства можно увидеть мастер-класс, где показаны все основные узлы и этапы их возведения.

Расчет стропильной системы и обрешетки


Самым важным и сложным является расчет стропильной системы. Выполнить его своими руками придется в первую очередь. От этого будет зависеть прочность и длительность эксплуатации всей кровли. Именно на стропила припадает основная нагрузка кровельного пирога, атмосферных осадков и ветра. Во время расчета потребуется определить оптимальное сечение стропильных ног и их шаг, то есть в готовом каркасе . Что касается обрешетки, то здесь выясняют те же параметры, связанные с сечением и шагом элементов.

Приступая к расчетам надо учесть, что длина ноги стропила и расстояние между ними взаимосвязаны. В помощь застройщику есть специальная расчетная таблица, откуда можно взять важные данные.


Вдобавок таблица отображает оптимальное сечение заготовок при определенном размере и шаге стропил. Если выясняется, что по таблице необходимы пиломатериалы большого сечения, а они дорого стоят, можно прибегнуть к строительной хитрости. Берут несколько заготовок меньшего размера и сечения и просто сращивают их. Это, кстати, не противоречит строительным нормам.

Зависит от выбранного покрытия. Чем жестче кровельное покрытие, тем реже шаг обрешетки. Под мягкую кровлю монтируют сплошную обрешетку из фанеры или ОСБ. Для металлочерепицы укладывают разреженные элементы сечением 32х100 мм.

Совет ! Расчет обрешетки лучше производить после точного решения, чем будет покрыта вальмовая крыша.

Порядок расчета кровельного покрытия


Чтобы высчитать своими руками, сколько потребуется кровельного покрытия для вальмовой крыши, необходимо вспомнить школьную программу по геометрии. Дело в том, что форма скатов представляет два треугольника и две трапеции.

Измерив стороны трапециевидного ската, высчитывают его площадь по формуле: S=1/2(b1 +b2)h.


Следующим замеряют стороны треугольного ската и аналогично по формуле высчитывают его площадь: S=1/2 bh.

Так как треугольных и трапециевидных ската на вальмовой крыше два, то оба результата умножают на это же число. Теперь осталось сложить полученные результаты для выяснения общей площади кровли.

Однако делать своими руками расчет кровельного покрытия еще рано. Надо учесть дополнительные сооружения. Например, на свес придется добавить площади. Обычно его ширина колеблется от 300 до 500 мм.


А вот дополнительные сооружения на кровле уменьшают площадь покрытия. Это могут быть дымоходы, окна, балконы и т. д. При расчетах своими руками потребуется вычислить площадь каждого сооружения, и отнять результат от общей площади всех скатов.

Внимание ! Если в качестве выступающего сооружения имеется, например, только один дымоход или вентиляционная труба, их в расчет не берут.


Надо учесть, что из-за непрямоугольной формы скатов крыши получится много отходов кровельного материала, что требует к готовому результату добавить 20%.

Расчет доборных элементов


Делая своими руками расчет покрытия вальмовой крыши надо помнить о доборных элементах. Ими завершают кровельные работы, а некоторые, наоборот, монтируют первыми.

Рассчитывают доборные элементы в следующем порядке:

Уменьшить расход доборных элементов можно, заказав их изготовление индивидуально большей длины. Экономия получается за счет меньшего количества нахлестов.


Важно помнить о выступающих на крыше сооружениях. Места примыкания к ним кровли также надо закрыть планками. На круглые трубы лучше надеть герметичные колпаки.

Расчет расхода материалов кровельного пирога


В состав кровельного пирога входит гидроизоляция, а если чердак будет теплым, потребуется еще пароизоляция и утеплитель.


Количество гидро — и пароизоляции всегда совпадает. Эти материалы представляют пленку или мембрану. Отличается только место их крепления. Гидроизоляция укладывается сверху стропил, а пароизоляция изнутри.

Рассчитать своими руками их расход можно по общей площади скатов, сделав допуск 20% для нахлестов.

Расход теплоизоляции зависит от количества стропил и расстояния между ними. Это связано с тем, что утеплитель укладывают между стропильных ног. Хотя это не столь важно, ведь общий расход все равно будет соответствовать общей площади скатов. Единственное исключение — не потребуется делать допуск для нахлеста.

Расчет уклона скатов


Очень важно правильно определить уклон скатов кровли. Сделать это своими руками можно по геометрическим формулам используя Теорему Пифагора.

На фото видна схема классической вальмовой кровли. Чтобы определит угол скатов надо учесть высоту каркаса — h, длину ног боковых стропил — e, длину ног вальмовых стропил — d. Высчитать все эти показатели можно по трем геометрическим формулам.


Надо знать, что чем больше высота — h, тем круче получатся скаты.

Рассчитывая своими руками угол скатов, необходимо учесть массу всего кровельного пирога, количество выпадения в регионе осадков, климатические особенности и вес предполагаемого для установки на крышу дополнительного оборудования. Все это создает нагрузку на стропильную систему и от правильно рассчитанного уклона зависит прочность вальмовой крыши.

На этом видео показан расчет вальмовой крыши:

Как видно, сделать все расчеты крыши дело непростое, но при сильном желании возможное. Кроме готовых примеров фото и чертежей, понадобятся математические знания.

Первое, что следует сделать перед началом строительства крыши – произвести точные расчеты. Необходимо подробное описание всех соединений и узлов, точный чертеж всей стропильной системы и утверждение этого всего опытным человеком. Звучит сложно, хотя на деле все проще — не сложнее детского конструктора, важно только все сделать правильно. И, если ищите, как сделать расчет стропильной системы вальмовой крыши, вы найдете здесь всю необходимую информацию!

Итак, так что же собой представляет ? Это четырехскатная конструкция, т.е. таковая, какая имеет четыре плоскости. Такая крыша куда сложнее двускатной, зато прочнее и надежнее в эксплуатации. Да и вид у нее во всем мире признан как один из самых удачных и эстетичных.

Вот главные преимущества такой конструкции:

  • Благодаря наличию треугольных торцевых скатов в вальмовой крыше можно устанавливать обычные мансардные окна.
  • Ввиду отсутствия острого выступа у вальмовой крыши более высокая стойкость к разным атмосферным явлениям.
  • Вальмовая крыша считается экономичной – благодаря тому, что у нее нет фронтонов.
  • Временные деформации такой крыши сведены к нулю – все благодаря ее особой конструкции.
  • Утепление такой крыши значительно проще, чем двускатной (нет все тех же проблемных фронтонов).
  • Большая стойкость к ветровым нагрузкам местности – благодаря низким углам наклона.
  • Возможность легче и проще переоборудовать чердачное помещение в удобную мансарду. А это уже ценное увеличение жилой площади дома.

Из недостатков выделим основной: стропильная система вальмовой крыши сложнее, чем у обычной, а потому монтаж ее вам обойдется дороже, хотя вы и сэкономите на кирпичной кладке.

Виды конструкции вальмовой крыши

Итак, давайте разберемся, каких типов и подтипов сегодня строят вальмовые крыши:

  • Вальмовая. Это традиционная четырехскатная крыша с треугольными скатами со всех торцевых сторон.
  • Крыша, у которой вальма не доходит до карниза, называется полувальмовой.

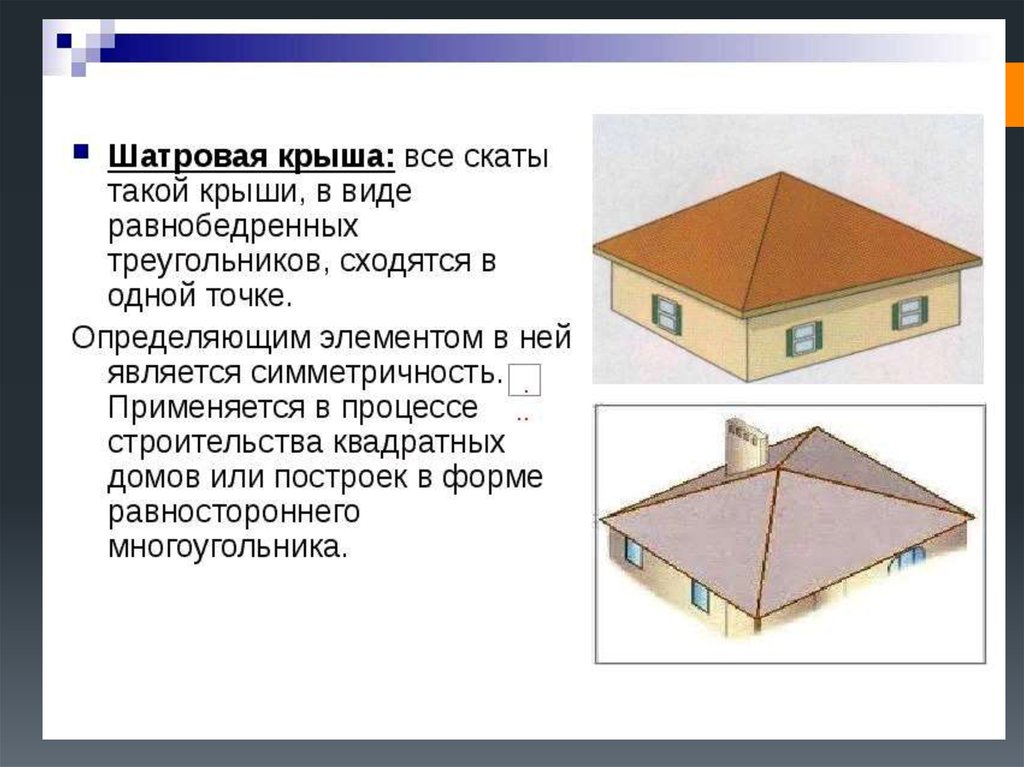

  • Шатровой называют вальмовую крышу, у которой одинаковые треугольники соединены вместе одной верхней точкой. К слово, когда-то на Руси поголовно строили именно такие крыши.
  • Крестообразная вальмовая крыша – более редкий вид ввиду дороговизной исполнения и высокой трудоемкостью работ. Обычно ее строят на домах со сложной планировкой или отдельно только над входными дверьми.

Разобраться подробнее вам поможет наша схема:

Как мы уже говорили, если вальма не доходит до карниза, кровля называется полувальмовой. Как раз в этих местах ставят слуховые окна, чем полностью решается проблема необходимости в наклонных мансардных окнах. Но по сложности и по стоимости сооружения полувальмовая крыша выше других.

Самый простой пример вальмовой крыши (вполне эстетичный, заметим), это крыша треугольной формы. Все скаты здесь имеют одинаковый размер, и все углы равнозначны. Если вам подходит такая высота и конструкция, тогда отдайте предпочтение именно этому варианту – вы избежите множества подводных камней и нюансов!

Единственный момент: вальмовая крыша в ее классическом варианте плоха тем, что у нее нет вертикальных плоскостей и мансардные или чердачные окна приходится располагать на наклонных стенах. В итоге такие элементы становятся самыми незащищенными в плане протечек во время дождя.

Архитектура вальмовой крыши в деталях

Для устройства конкретно вальмовой крыши опытные строители рекомендуют брать прямоугольные брусья из хвойных пород, а устойчивость всей системы подкреплять дополнительными стальными элементами. Ведь кроме самих стропил, вам в любом случае понадобятся такие строительные элементы:

  • Мауэрлат – это нижняя опора для стропил.
  • Прогон – это балка, которую нужно расположить параллельно мауэрлату в качестве еще одной дополнительной опоры.
  • Стойки и подкосы – это опорные элементы для конструкции с так называемой многопролетностью.
  • Ригели – специальные элементы, которые помогают справиться с распорами (частое явление при неправильном монтаже).
  • Шпренгель – еще одни дополнительный элемент стропильной опоры.
  • Лежень – специальная опора для стоек и подкосов.

Итак, строительный материал закуплен? Теперь сложите все детали в штабель или дополнительно подсушите. Главное – продумайте защиту от дождя.

Как избежать ошибок при расчете?

А теперь давайте избежим самой первой и самой досадной ошибки проектирования вальмовой крыши – отсутствия замеров самого дома. Проблема в том, что даже обученные мастера умудряются начинать работу с составления плана и чертежа крыши, но никак не работают с основой – стенами. А ведь только на первый взгляд кажется, что стены идеально ровные, все параллельно друг другу и тому подобное, а на деле далек от идеала даже совершенно новый дом. И потом, уже только в процессе строительства обнаруживаются определенные погрешности, которые мешают правильно установить первые опоры.

Поэтому первым делом, перед тем, как провести какие-либо расчеты по вальмовой крыше, вооружаемся линейкой и уровнем. Проверяем высотные отметки, параллельности стен, диагонали (правильность прямоугольных стен) и составляем обмерный план дома. Скажем, вы будете удивлены некоторым неточностям. И теперь решаем, как что будем исправлять:

  • Незначительную погрешность в параллельности исправляем мауэрлатом.
  • Незначительную разницу высот разных стен исправляем прокладками.
  • Значительные разницы исправляем дополнительными элементами стропильной системы, которые обязательно вносим в расчеты.

Кроме того, мы рекомендуем вам делать не простой двумерный чертеж крыши, а создать объемную модель, которая даст вам четкое представление о вашей вальмовой крыше. С первого взгляда вы сможете понять, нравится вам то, что получится, или нет. Переделывать что-то довольно сложно. А помогут вам в этом современные компьютерные программы, какие достаточно много.

Если же вы ищите готовый чертеж крыши, который подходит под нужные параметры, не берите слишком подробные чертежи с латинской аббревиатурой и формулами: они нужны только тому мастеру, который сможет их читать. А чтобы вы имели представление, что конкретно вас ожидает, предлагаем вам простой мастер-класс по строительству вальмовой крыше, где хорошо видны все элементы:

Какие данные необходимы для строительства?

Вот какие параметры будущей крыши вы должны знать до того, как начнете ее строить:

  1. Угол наклона крыши, с каждой стороны вальмовых скатов.
  2. Угол наклона крыши с боковых сторон.
  3. Точную площадь всей поверхности крыши
  4. Вес будущей кровли и точную нагрузку кровельного материала на стропильную систему крыши.
  5. Длину диагональных стропил.
  6. Сечение стропил с учетом районных ветровых и снеговых нагрузок, шага стропил и веса кровельного материала.
  7. Необходимый объем всех стропил в кубометрах.

Площадь всей поверхности вам нужно будет знать, чтобы закупить необходимое количество кровельного материала и заранее рассчитать его будущий вес:

Далее – стропила. На вальмовых крышах стропила ставят направленные к углам стен – к внутренним и к внешним, и называются накосными или диагональными. Вторые длиннее обычных стропил, и на них опираются укороченные – нарожники. В итоге такие стропила несут нагрузку уже в 1,5 раза больше обычных.

Длина диагональных стропил больше стандартной длины, поэтому их делают спаренными. Их преимущество в том, что удвоенное сечение рассчитано на увеличенную нагрузку и в итоге представляет собой цельную, не разрезанную доску. В результате конструктивные решения такой крыши получаются довольно простыми. А чтобы обеспечить многопролетность вальмовой крыши, под накосную ногу необходимо будет ставить одну-две опоры.

Если вы уже закупили леса на строительство крыши, тогда рассчитывайте шаг стропил исходя из сечения готовых досок. Если еще не закупили – ищите сейчас, перед составлением проекта. Ведь нередка ситуация, когда проект готов, а хорошую древесину получается раздобыть совсем не тех параметров, которые планировались.

Предлагаем вашему вниманию специальный бесплатный .

Что нужно учитывать при расчете?

Проект четырехскатной крыши – один из самых сложных. Здесь крайне важно не ошибиться в расчетах, ведь вальмовая крыша представляет собой большое количество самых разных элементов, и у каждого их них – важная функция.

Итак, уклон вальмовой крыши обычно варьируется от 5 до 60°. Исходя из этого и выбирают кровельный материал: рулонные покрытия для небольших уклонов и черепица для крутых плоскостей. Но рассчитывайте сразу, что чем больше будет угол наклона такой крыши, тем больше у вас в итоге уйдет кровельного материала. А чем меньше угол – тем прочнее придется строить каркас, ведь на него теперь будет идти немалая нагрузка.

Для окончательного решения вам придется учесть все эти факторы:

  • Общий вес планируемого кровельного материала.
  • Дополнительный вес гидроизоляции и утеплителей.
  • Местные особенности климата (узнайте у соседей).
  • Тип стропил и наличие дополнительных элементов для поддержания прочности крыши.
  • Все устройства и оборудования, которые вы собираетесь водрузить на крышу.

Учитывать ветровую и снеговую нагрузку важно для того, чтобы вашу крышу не проломили тонны снега и не сорвал лихой ветер, а погодные условия уже конкретной местности укажут на то, какие возможны деформации стропильной системы с годами (например, сырость, морской воздух и т. п.).

Заметим, что с ветровой нагрузкой у вальмовой крыши проблем обычно нет, а вот со снеговой – почти всегда. Причина в том, что у вальмовой крыши все плоскости наклонные. Плохо для ветра, но хорошо для снега.

Определились с проектом? Сделали все необходимые расчеты? Тогда приступайте!

Вальмовые крыши обладают многими достоинствами. Они красивы, надёжны при любых погодных нагрузках, четырёхсторонняя конструкция позволяет эффективно утеплить дом со стороны кровли. Некоторую сложность представляет устройство стропильной системы. С её схемами и расчётами мы разберёмся в этой статье.

Вальмовые крыши, называемые иногда голландскими и датскими, отличает добротность, надёжность и эффектный европейский дизайн. Стропильная основа таких крыш состоит из многих основных и усиливающих элементов, требующих прорисовок или трёхмерных чертежей, точных расчётов и исполнения.

Разновидности вальмовой крыши

К вальмовым крышам, кроме базовой классической конструкции, состоящей из двух трапецеидальных скатов и двух треугольных торцевых вальм, относятся и их разновидности:

  1. Полувальмовая двухскатная.
  2. Полувальмовая четырёхскатная.
  3. Шатровая.
  4. Вальмово-фронтонная.





Каждая разновидность имеет свою схему стропильной системы. Далее мы рассматриваем и рассчитываем классическую вальмовую крышу.

Схема и основные элементы

Для выполнения расчёта стропильной системы нужно ознакомиться с её базовой схемой, основными и вспомогательными элементами.

Основные элементы стропильной системы

К основным элементам относятся (см. рис. ниже):

  1. Мауэрлат. Представляет собой брус, зафиксированный по периметру наружных стен с отступом от внешнего края. Крепится к стене. Мауэрлат рассредотачивает нагрузку от давления стропил, связывает стропильную систему со стенами дома, является основой кровли.
  2. Конёк. Верхняя перекладина для скрепления стропил скатов крыши. Высота расположения конька находится в зависимости от угла наклона скатов. Придаёт системе жёсткость и прочность.
  3. Центральные стропила скатов. Осуществляют опору концов конька на боковые стороны мауэрлата. Таких элементов в системе 4 шт. — по 2 шт. на каждом скате.
  4. Центральные стропила вальм. Осуществляют опору концов конька на торцевые стороны мауэрлата. Таких элементов в системе 2 шт. — по 1 шт. на каждой вальме.
  5. Накосные ноги (диагональные, угловые стропила). Соединяют углы мауэрлата с торцами конька. Являются частью несущей конструкции. В стропильной системе их 4 шт.
  6. Промежуточные стропила скатов. Устанавливаются параллельно центральным стропилам ската между ними с одинаковым шагом, опираясь на боковую часть мауэрлата и брус конька. Если длина конька незначительна — могут не применяться.
  7. Укороченные стропила скатов. Устанавливаются параллельно центральным стропилам скатов и имеют переменную длину — чем ближе к углу, тем короче. Опираются на боковую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.
  8. Укороченные стропила вальм или нарожники. Устанавливаются параллельно центральным стропилам вальм и имеют переменную длину — чем ближе к углу, тем короче. Опираются на торцевую часть мауэрлата и накосные ноги. Количество элементов зависит от шага монтажа.


Схема и основные элементы стропильной системы

Подробнее о креплении стропил к мауэрлату вы можете прочитать в нашей статье .

Вышеперечисленные элементы являются базовыми, основными. Прочие элементы предназначены для усиления основных и применяются в ответственных постройках, например, для жилых домов:

  1. Вертикальные стойки для подпора конькового бруса. Опираются на ригели (см. ниже), уложенные параллельно торцу дома или лежень, расположенный по продольной оси строения (если под ним — капитальная стена).
  2. Ригели или затяжки. Связывают попарно стропильные ноги скатов. Служат опорой стойкам и диагональным подкосам (см. ниже). Могут служить балками перекрытия, если они встроены в мауэрлат или установлены непосредственно в продольные стены дома. Если затяжки расположить ближе к коньку, они станут основой потолка чердачного помещения.
  3. Диагональные подкосы (раскосы). Применяют для увеличения жёсткости системы, если длина стропил более 4,5 м. Применение подкосов позволяет снизить сечение стропил, которые они усиливают.
  4. Шпренгель. Балка, устанавливаемая в углах мауэрлата. Служит для монтажа стойки, подпирающей и усиливающей накосную ногу.
  5. Ветровая балка. Служит для сопротивления деформации стропильных ног при порывистых, сильных ветрах. Крепится на стропила скатов изнутри, наискосок, с одной или обеих сторон — зависит от ветровой нагрузки в районе строительства.
  6. Кобылка. Элемент меньшего сечения, чем сами стропила. Удлиняет ногу стропил для организации свеса кровли в случае, когда единый элемент не получается из-за ограниченной длины пиломатериала или из соображений экономии.


Элементы усиления

Расчёт стропильной системы

Расчёт системы включает выбор угла наклона скатов и вальм и расчёт длин основных и вспомогательных её элементов.

Выбор угла наклона продольных и торцевых скатов

Выбор угла скатов и вальм колеблется в пределах 25-45° и зависит от желания иметь чердачное помещение, принятого кровельного материала , оценки статических (вес кровли) и динамических (ветровых, снеговых) нагрузок.

В шатровых крышах угол наклона вальм и скатов одинаковый. В вальмовых крышах также зачастую принимают одинаковые углы с точки зрения эстетики, но они могут отличаться, если именно такой является задумка архитектора.


Рекомендации по применению кровельных материалов

Для лучшего понимания алгоритма расчёта рассмотрим в качестве примера вальмовую крышу дома со сторонами 8 и 12 м, и высотой расположения конька — 2,5 м. Угол наклона скатов примем в 35°, а угол наклона вальм — 45°.

Расчёт основных стропильных элементов

Классическая вальмовая крыша представляет собой два ската в форме трапеций, соединённых в коньке, и две вальмы — торцевых ската в форме треугольников.

Для начала нужно вспомнить некоторые формулы из школьной программы алгебры. Это отношение длин сторон прямоугольного треугольника, выраженное через тригонометрическую функцию угла и теорема Пифагора.


Тригонометрические функции острого угла прямоугольного треугольника

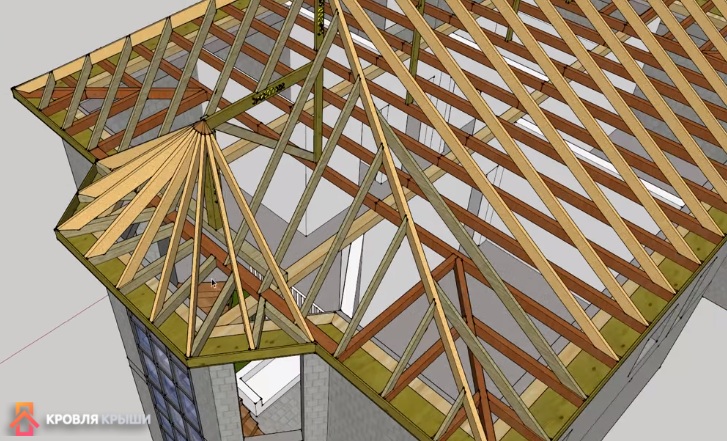

Изобразим каркас стропильной системы в аксонометрическом виде:


Выполним расчёт основных элементов стропильной системы.

1. Рассчитаем длину центрального стропила вальм CD, которое является высотой равнобедренного треугольника (вальмы) и гипотенузой прямоугольного треугольника, высота которого равна высоте конька (CE = 2,5 м). Угол наклона вальмы α = 45°. Sin 45° = 0,71 (по таблице Брадиса).

Согласно тригонометрическому соотношению:

  • СD = CE / sin α = 2,5 / 0,71 = 3,52 м

2. Определим длину конька K. Для этого из предыдущего треугольника найдём длину основания ED, воспользовавшись теоремой Пифагора:

Длина дома: BL = 12 м.

Длина конька:

  • CF = 12 — 2,478 х 2 = 7,044 м

3. Длина угловых стропил CA также может быть получена из теоремы Пифагора для треугольника ACD. Половина ширины дома AD = 8 / 2 = 4 м, CD = 3,52 м:

4. Длина центральных стропил ската GF — гипотенуза треугольника, катетами которого являются высота конька H (CE) и половина ширины дома AD:

Промежуточные стропила скатов имеют ту же длину. Их количество зависит от шага и сечения брусьев и определяется по расчёту совокупной нагрузки, в том числе погодной.

Данные таблицы соответствуют атмосферным нагрузкам Московского региона

Шаг стропил, см Длина стропил, м
3,0 3,5 4,0 4,5 5,0 5,5 6,0
215100х150100х175100х200100х200100х250100х250
17575х15075х20075х200100х200100х200100х200100х250
14075х12575х12575х20075х20075х200100х200100х200
11075х15075х15075х17575х17575х20075х200100х200
9050х15050х17550х20075х17575х17575х20075х200
6040х15040х17550х15050х15050х17550х20050х200

Сравним максимальное, среднее и минимальное сечение бруса при длине 4,717 м (смотрим значения для 5,0 м).

При сечении 100х250 мм шаг составит 215 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 2,15 = 3,28 отрезков. Округляем в большую сторону — до 4. Число промежуточных стропил одного ската — 3 шт.

  • 0,1 · 0,25 · 4,717 · 3 · 2 = 0,708 м 3

При сечении 75х200 мм шаг составит 140 см. При длине конька 7,044 м, число промежуточных стропил составит: 7,044 / 1,4 = 5,03 отрезков. Число промежуточных стропил одного ската — 4 шт.

Объём пиломатериалов на оба ската:

  • 0,075 · 0,2 · 4,717 · 4 · 2 = 0,566 м 3

При сечении 50х175 мм шаг составит 60 см. При длине конька 7,044 м число промежуточных стропил составит: 7,044 / 0,6 = 11,74 отрезков. Округляем в большую сторону — до 12. Число промежуточных стропил одного ската — 11 шт.

Объём пиломатериалов на оба ската:

  • 0,05 · 0,175 · 4,717 · 11 · 2 = 0,908 м 3

Следовательно, для нашей геометрии оптимальным с точки зрения экономики вариантом будет сечение 75х200 мм при шаге 1,4 м.

5. Для расчёта длин укороченных стропил ската MN опять придётся вспомнить школьную программу, а именно правило подобия треугольников.


Подобие треугольников по трём сторонам

Большой треугольник, который нам нужно усилить укороченными стропилами, имеет известные размеры: GF = 4,717 м, ED = 2,478 м.

Если укороченные стропила будут установлены с тем же шагом, что и промежуточные, их количество составит в каждом углу по 1 шт.:

  • 2,478 м / 1,4 м = 1,77 шт.

То есть образуется два отрезка с одним укороченным стропилом в середине. Маленький треугольник будет иметь катет, в 2 раза меньше ED:

  • BN = 2,478 / 2 = 1,239 м

Составляем пропорцию подобных треугольников:

Исходя из этого соотношения:

При такой высоте сечение стропила принимаем по таблице — 75х125 мм. Общее количество укороченных стропил обоих скатов — 4 шт.

6. Определение длины укороченных стропил вальм (нарожников) выполняется так же из соотношения подобных треугольников. Так как длина центральных стропил вальм СD = 3,52 м, шаг между укороченными стропилами может быть больше. При AD = 4 м укороченных стропил с шагом в 2 м будет по одной с каждой стороны центрального стропила вальм:

  • (2 · 3,52) / 4 = 1,76 м

При такой высоте сечение стропила принимаем 75х125 мм. Общее количество укороченных стропил обоих вальм — 4 шт.

Внимание! В наших расчётах мы не учитывали свес.

Расчёт площади кровельного покрытия

Этот расчёт сводится к определению площадей трапеции (ската) и треугольника (вальмы).


Выполним расчёт для нашего примера.

1. Площадь одной вальмы при CD = 3,52 м и AB = 8,0 м, с учётом свеса 0,5 м:

  • S = ((3,52 + 0,5) · (8 + 2 · 0,5)) / 2 = 18,09 м 2

2. Площадь одного ската при BL = 12 м, CF = 7,044 м, ED = 2,478 м, с учетом свесов:

  • S = (2,478 + 0,5) · ((12,0 + 2 · 0,5) + 7,044) / 2 = 29,85 м 2

Суммарная площадь кровельного покрытия:

  • S Σ = (18,09 + 29,85) · 2 = 95,88 м 2

Совет! При покупке материала учитывайте раскрой и неизбежные потери. Материал, производимый элементами большой площади, для вальмовых крыш не самый оптимальный вариант.

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид. Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.


Вальмовая крыша стропильная система состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные узлы вальмовой крыши

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.


Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.


Вальмовая крыша стропильная система — схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

  • Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической , однако по своим характеристикам значительно превосходит её.


  • Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.


  • Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.


  • Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.


Вальмовая крыша стропильная система своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона вальмовой крыши

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом. В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.


Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65° . Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65° . Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;


  • Металлическая черепица — минимальный уклон для данного материала составляет 13° , максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º . Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади вальмовой крыши

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.


Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете. Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы вальмовой крыши

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши Поправочный коэффициент для угловых стропил Поправочный коэффициент для промежуточных стропил
3:12 1.016 1.031
4:12 1.027 1.054
5:12 1.043 1.083
6:12 1.061 1.118
7:12 1.082 1.158
8:1 2 1.106 1.202
9:1 2 1.131 1.250
10:12 1. 161 1.302
11:12 1.192 1.357
12:12 1.225 1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см. рис. 1).


  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.


Монтаж стропил вальмовой крыши

    • Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  • Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.


Вальмовая крыша стропильная система — установка опор, конькового прогона и угловых стропильных ног

  • Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм ., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  • Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм . Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.


Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как вальмовая крыша стропильная система усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под она должна иметь сплошной ковер.

Вконтакте

Расчет четырехскатной крыши: калькулятор, площадь

Для небольших хозяйственных строений часто используют простую односкатную кровлю. Для частного дома стоит подобрать что-то более эффективное и красивое, например, крышу с четырьмя скатами. Такой вариант используется довольно часто, особенно, если «коробка» дома имеет квадратную форму. Но такая конструкция может быть довольно сложной. А как правильно сделать расчет четырехскатной крыши? Давайте разберемся.

Расчет четырехскатной крыши — общие понятия

Прежде всего, стоит разобраться с самой конструкцией четырехскатной крыши и ее разновидностями. Общие представления можно получить уже исходя из названия. В такой кровле используют сразу четыре ската. При этом различаются следующие разновидности:

Виды четырехскатных крыш
  1. Шатровая. Именно такой вариант можно назвать классической четырехскатной крыши. Такая конструкция имеет треугольные скаты, сходящиеся в одной точки в верхней части крыши. Шатровая кровля применяется, в основном, при строительстве квадратных зданий.
  2. Вальмовая. В этом случае две стороны имеют треугольную форму, а две другие выполнены в виде трапеции. Такая конструкция крыши встречается чаще, чем шатровая. Именно этот вариант чаще всего используют, если хотят сделать мансарду.

Каждая разновидность четырехскатной крыши имеет свои подвиды. Встречаются сложные и более простые конструкции. Но в любом случае очень важно сделать правильный расчет четырехскатной крыши, от этого будет зависеть ее долговечность и надежность.

Кровля с четырьмя скатами имеет свои преимущества. Например, под такой крышей остается много пространства, которое будет надежно защищено от атмосферных явлений и холода. В результате у вас появится свободное помещение, которое можно использовать для хранения вещей или для проживания. Кроме того, сама стропильная система довольно прочная, такая кровля способна выдержать большие нагрузки.

Если говорить о недостатках, то в первую очередь стоит упомянуть о сложности конструкции. Если сравнивать ее с односкатной или двускатной крышей, то при возведении вам необходимо иметь определенные навыки и умения. Поэтому, чаще всего, при возведении четырехскатной крыши прибегают к помощи профессионалов.

Строя дом, «коробка» которого выполнена в виде квадрата, очень часто выбирают кровлю, состоящую из четырех скатов. Но и при другой форме строения такой вариант крыши вполне приемлем. Четырехскатная кровля прочная и надежная, кроме этого, она может украсить ваш дом. Но, как и при любом строительстве, очень важно сделать правильный расчет, именно об этом и пойдет речь в следующей части.

Проводим вычисления

Перед началом любого строительства необходимо сделать проект будущего сооружения, рассчитать все параметры и количество используемых материалов. Если речь идет о крыше, то тут важны следующие характеристики:

  • используемые кровельные материалы;
  • уклон ската;
  • параметры и проект стропильной системы.

От используемого для кровли материала будет зависеть максимальный и минимальный уклон ската. Именно с этого начинается расчет четырехскатной крыши. Например, для шифера это значение лежит в пределах от 15 до 60 градусов. Если вы будете использовать популярную сегодня металлочерепицу, то угол уклона ската может быть от 30 до 60 градусов. Для мягкой кровли этот параметр не должен превышать 15-20 градусов.

Кроме этого, при выборе уклона ската может зависеть от количества зимних осадков и архитектурных особенностей. Если снега выпадает много, то уклон делается больше. В этом случае Вам не придется проводить уборку снега с кровли.

Но стоит помнить, что чем больше угол уклона, тем выше будет кровля. Поэтому необходимо сделать правильные расчеты, чтобы и снег не скапливался, и не испортить внешний вид самого дома.

Формула расчета площади четырехскатной крыши

Высчитав угол ската и высоту высшей точки кровли, можно рассчитать площадь четырехскатной крыши. Так как мы рассматриваем обычный шатровый вариант, то для таких вычислений достаточно вспомнить школьный курс. Каждый скат представляет собой равнобедренный треугольник, поэтому сделать правильные расчеты не составит особого труда.

Совершенно другое дело – это рассчитать все параметры стропильной системы. От правильности этих вычислений будет зависеть прочность всей конструкции. Толщина и сечение каждой из стропил, их расположение, количество дополнительных опор и так далее. Сделать все это самостоятельно, тем более, если речь идет о довольно сложной конструкции, бывает сложно. Поэтому эту работу лучше доверить профессионалам.

Но сегодня на помощь любому строителю приходит информационные технологии. Для проделывания различных расчетов можно использовать программы или он-лайн приложения. Например, специальный калькулятор четырехскатной крыши.

Подобные программные продукты можно часто встретить в интернете. При помощи он-лайн калькулятора у вас появляется возможность рассчитать следующие основные параметры:

  • уклон наклона кровли и стропильной системы, в зависимости от выбранного кровельного материала и природных условий вашего региона;
  • получаемая площадь поверхности кровли и ее примерный вес;
  • длина всех элементов стропильной системы и рекомендованное сечение, а также количество стропил;
  • рекомендации по обрешетки (ее площадь, шаг и так далее).

Все эти сведения значительно облегчат вашу задачу по расчету четырехскатной крыши. Кроме этого, вы сможете заранее узнать необходимый объем и характеристики требуемых материалов.

Расчет четырехскатной крыши – это важный и довольно сложный процесс. Чаще всего для его выполнения прибегают к услугам профессиональных строителей и кровельщиков. Если вы желаете сэкономить и сделать все самостоятельно, то воспользуйтесь специальными программами или он-лайн калькуляторами. Введя все требуемые параметры (размеры здания, уровень осадков, используемые кровельные материалы и так далее), вы сможете получить рекомендации, которые помогут сделать правильный расчет. В этом случае ваша крыша будет служить долго, и надежно защити жилье от атмосферных явлений.

Калькулятор расчета вальмовой крыши


Вальмовая крыша — вид крыши с четырьмя скатами, причём торцовые скаты имеют треугольную форму (называются «вальмы») и простираются от конька до карниза. Два других ската трапецеидальной формы. В случае, если торцовые скаты обрываются, не доходя до карниза, крыша называется полувальмовой (голландской).

Калькулятор расчета вальмовой крыши

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Онлайн калькулятор для расчета строительных материалов на строительство вальмовой крыши с учетом климатических условий

Вальмовая крыша: она четырёхскатная: два ската представляют собой трапеции, а два других, со стороны торцевых стен, — треугольники (они называются вальмами). Разновидностями вальмовой крыши являются полувальмовая и датская крыши (гибрид вальмовой и двускатной; в верхней части коротких скатов расположены фронтоны, что позволяет встроить полноценные вертикальные оконные блоки). В Японии (и Китае) существует аналог датской крыши, который называется иримойя (irimoya, японск.)

Расчет шатровой крыши

Расчёт шатровой крыши

Скачать, сохранить результат

Выберите способ сохранения

Информация

Шатровая крыша традиционной пирамидальной формы легко рассчитывается на нашем онлайн калькуляторе. Для расчёта нужно иметь лишь данные размера самого дома и точные размеры строительных материалов.

Онлайн калькулятор для шатровой крыши

Шатровая кровля имеет особенности:

  • пирамидальную форму,
  • одну вершину,
  • треугольные скаты,
  • сложность соединения стропил.

Онлайн расчет шатровой крыши позволит сэкономить время и деньги. Время, потому что неспециалисту такие сложные расчеты выполнить будет трудно. Деньги, потому что каждая лишняя доска или брус, кровельный и другие материалы (утеплитель, гидроизоляция) стоят недешево, а готовый поможет закупить стройматериалы без лишних затрат.

Преимущества онлайн калькулятора

Чтобы произвести расчет четырехскатной крыши шатрового типа вручную, нужно иметь достаточный опыт в строительстве, уметь выполнять чертежи и представлять крышу, которая получится в результате.

Расчеты же на онлайн калькуляторе позволяют:

  • разобраться с малым опытом в строительстве
  • получить расчеты стройматериалов для жесткой и мягкой кровли,
  • отдельно рассчитать мауэлрат, контробрешетку, утеплитель и гидроизоляцию, для этого достаточно поставить нужную галочку,
  • получить 2D чертеж, который станет основой для проектирования надежной крыши,
  • посмотреть, как будет выглядеть готовая крыша в 3D формате.

Особенности ввода исходных данных

Правильность расчетов зависят от ввода реальных, продуманных исходных данных. Вы должны точно решить, какого вида будет кровля четырехскатной шатровой крыши, и какие материалы будут использованы.

Справка: ширина металлочерепицы 118 мм (рабочая 110мм), длину можно заказать у производителя, размер гибкой черепицы зависит от ее вида.

Исходные данные для стропильной системы:

  • ширина стропил 100-150 мм при условии установки подпор, 200 мм без подпор,
  • длина стропил – в зависимости от уклона крыши, но не более 5 м, чтобы не возникло провисание,
  • доска для обрешетки под МЧ – 30х100 мм, под гибкую черепицу 30х100–150 мм ( с учетом, что на обрешетку будет набиваться фанера или ОСП),
  • шаг для обрешетки МЧ соответствует продольной оси модуля черепицы – 350 мм (берем черепицу «супермонтеррей»), для остальных видов кровельных материалов шаг можно увеличить,
  • доска для мауэрлата 150х50 мм, брус для мауэлрата 150х150 (брус используется, если нужно распределить нагрузку) ,
  • размеры ОСП 250х120 мм,

Расчет параметров четырехскатной крыши

Калькулятор расcчитывает длину стропил, высоту и площадь кровли 4-х скатной крыши.

По запросу пользователя Расчёт площади 4-х скатной кровли публикуем калькулятор, расcчитывающий длину стропил, высоту и площадь 4-х скатной крыши.
Для расчета потребуется знать длину и ширину основания и угол наклона скатов (предполагается, что угол наклона всех 4-х скатов одинаков). В итоге калькулятор вычисляет длину диагональных (вальмовых) стропильных ног, длину поперечных стропил, высоту крыши в самой высокой точке и площадь поверхности кровли. Детали вычислений находятся сразу за калькулятором.

Расчет 4-х скатной крыши

Мы будем рассматривать 2 типа 4-х скатной крыши:
1) шатровая крыша — основание квадрат, боковые грани — одинаковые, или как сказали бы математики конгруэнтные равнобедренные треугольники (на первом рисунке).
2) вальмовая крыша — основание прямоугольник, две боковые грани — равнобедренные треугольники, другие две грани — трапеции (на втором рисунке).

  • Отношение высоты крыши (h) и расстояния от центральной точки основания до ближайшего края крыши (b/2) соответствует тангенсу угла наклона ската. Отсюда, зная угол наклона, можно выразить высоту крыши:
  • Аналогичным образом через косинус угла наклона можно выразить длину боковых стропил (e):
  • Длину диагональных (вальмовых) стропил (d) можно посчитать дважды, используя теорему Пифагора следующим образом:
  • И наконец, площадь кровли мы найдем как сумму площадей 4-х треугольников для шатровой крыши плюс площадь вставок из 2-х прямоугольников для длинных трапециевидных скатов в случае неравных сторон основания:

Следующий калькулятор можно использовать для вычисления тех же параметров, если известна высота крыши, а угол наклона требуется вычислить:

3D Расчет четырехскатной шатровой (вальмовой) крыши

Инструкция к калькулятору расчета четырёхскатной крыши

Заполните размеры в миллиметрах:

Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°). Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра. Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

Z – Ширина кровли определяется шириной постройки.

Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

U – Ширина стропила.

W – Толщина стропила.

S – Шаг стропил, т.е. расстояние между соседними стропилинами.

U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога, временные – снеговые, ветровые, особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (S) для стропил разной длины приведено в таблице.

Cтроим шатровую крышу

Оригинальное сооружение, привлекающее взгляд – шатровая крыша. Пока еще не слишком частое явление в загородных поселках: монтаж сложный, стоимость выше, чем у стандартных двускатных и вальмовых крыш. Тем не менее, встречается. Одна из основных причин – эстетика. Как построить на деревянном доме шатровую крышу?

Как устроена шатровая крыша

Шатровая крыша – это разновидность вальмовой, но без конька.

Пирамидальная конструкция, венчающая квадратное (чаще всего) сооружение. Граней у пирамиды может быть четыре, шесть, восемь.

Все это конгруэнтные равнобедренные треугольники. Сам дом – необязательно квадратный, может быть выполнен в форме прямоугольника. Тогда грани пирамиды конгруэнтны попарно, а угол наклона скатов у разных пар различен.

Разновидности

  • Шатровая ломаная крыша. Скаты не прямые, состоят из двух частей. Верхняя часть пологая, нижняя крутая. Ломаная крыша – один из вариантов устройства мансарды.
  • Шатровая крыша с эркером. Иначе – яндовая. Точнее, яндовой крышей называется крыша самого эркера, а основная может быть любой: двускатной, шатровой, вальмовой.
  • Мансардная шатровая крыша. Либо ломаная, либо мансардные окна (балконы) расположены на выносных консолях.

Особенности шатровых крыш

  • Монтаж шатровой крыши считается самым сложным,
  • Стоимость выше, чем у двухскаток, за счет сложности монтажа стропил,
  • Расход материала больше. Поскольку конфигурация скатов не прямоугольная, отходов получится много. На расход материала влияет также высота шатровой крыши,
  • Шатровая крыша – конструкция относительно ветроустойчивая. Этот показатель зависит от крутизны скатов: самыми ветроустойчивыми считаются кровли с уклоном до 25 градусов,
  • Скаты меньше страдают от осадков, чем торцы двускаток,

Обратите внимание

Как рассчитать шатровую крышу

Исходим из того, что крыша имеет четыре одинаковых ската, т.е. четыре конгруэнтных треугольника.

  • Длина центрального стропила определяется по формуле прямоугольного треугольника, где центральное стропило является гипотенузой, известный катет – половина длины стены дома, α – угол наклона ската:
  • Длину накосного стропила определяем по теореме Пифагора:

Один из катетов – а/2, второй – C.

L (длина накосного стропила) – корень квадратный из суммы квадратов а/2 и C,

  • Высота крыши (центральной вертикальной стойки) определяется тоже по теореме Пифагора:

Гипотенуза – C, известный катет – а/2.

Высота H – корень квадратный из разности квадратов C и а/2,

  • Площадь одного ската высчитывается по следующей формуле:
  • Шатровая крыша для дома 9 на 9, угол 45 градусов. С – 6,4, L – 7,84, H – 4,55, S – 28,8, суммарная площадь покрытия – 115,2.
  • Шатровая крыша для дома 10 на 10, угол тот же. C – 7,14, L – 8,71, H – 5,1, S – 35,7, суммарная – 142,8.

Шатровая крыша яндовая, правильная конструкция: сам эркер представляет собой половину шестигранной призмы. Шатровая крыша для него – больше половины шестигранной пирамиды. Длины ребер и площадь покрытия определяются в зависимости от угла наклона основного ската, к которому примыкает яндовая крыша.

На основании расчета составляется чертеж шатровой крыши.

Стропильная система

Стропильная система шатровой крыши, как и других типов крыш, может быть наслонной и висячей.

Более простой вариант монтажа – наслонная система. По центру дома есть дополнительные опоры для стропил, кроме мауэрлата и верхнего центрального узла. Для квадратного дома достаточно одной такой опоры: стойки, расположенной в центральной точке перекрытия.

Когда пролет между опорными точками больше 4,5 метров, под стропила для усиления ставят подкосы.

Гораздо сложнее устройство висячей системы. Висячие стропила используются на крышах с большими пролетами, когда невозможно ограничиться одной лишь центральной опорой.

При висячей системе опорой служат внешние несущие стены. Они создают распирающую нагрузку на крышу, для компенсации которой необходимо устанавливать между стропильными ногами стяжки-ригели (деревянные или из металла). Висячие стропила соединяются между собой в верхней точке, а вторым концом опираются на мауэрлатный брус.

Составные элементы стропильной системы:

  • Мауэрлатный брус,
  • Центральная стойка,
  • Диагональные стропила (накосные),
  • Центральные (соединяющие верхний узел с серединами мауэрлатных брусьев),
  • Нарожники (короткие стропила, опирающиеся на мауэрлат и накосные стропильные ноги),
  • Подкосы (дополнительные опоры стропил),
  • Лежни, кобылки, другие дополнительные элементы,
  • При большой площади скатов – боковые прогоны. Если крыша ломаная, прогоны присутствуют обязательно – проходят по линии перелома.

Я уже подробно рассказывал о стропильной системе вальмовых крыш. Советую прочитать эту статью.

Строим шатровую крышу своими руками

Если дом бетонный или кирпичный, стропильную конструкцию вместе с мауэрлатом собирают на земле, потом поднимают на крышу.

На деревянном доме устройства мауэрлата не требуется. Система стропил накладывается на верхнюю обвязку и верхний венец сруба.

Обратите внимание

1. На кирпичном или бетонном доме укладывают стяжку и монтируют в нее шпильки для крепления мауэрлата.

2. На стяжку кладут влагостойкий защитный материал (обычно в этом качестве используется рубероид).

3. На рубероид укладывают мауэрлатный брус.

4. Устанавливают стойку по центру перекрытия (при наслонной системе).

5. Из противоположных углов дома попарно поднимают накосные стропила и соединяют наверху. Таким образом получается коньковый узел шатровой крыши. Для аккуратного соединения верхние концы стропильных ног спиливают под углом. Величина угла зависит от крутизны скатов.

6. Нижние концы стропильных ног выступают за стену на ширину свеса (от полуметра). Если длины бруса не хватает, стропила наращивают кобылками.

7. На последнем этапе ставят нарожники и подкосы.

8. Стропильные ноги дополнительно крепят проволокой к стенам. Проволоку обматывают вокруг стропила, получившийся хомут цепляют к штырю, вбитому в стену.

9. Кровельный пирог устраивают так же, как и на любой другой крыше: пароизоляция, утеплитель, гидроизоляция.

10. Поверх гидроизоляции устанавливают вдоль стропил брусья контробрешетки.

11. К ним горизонтально прибивают доски обрешетки. Шаг между досками зависит от крутизны ската и вида кровельного материала.

12. Отделка шатровой крыши дома может производиться различными материалами:

Технология укладки материала описана в инструкции производителя. К примеру, я подробно рассазывал, как смонтировать кровлю из керамической черепицы.

Особенность укладки покрытий на шатровых крышах: класть материал начинают не с краю, а от середины. Для этого середину отбивают маркировочным шнуром, протянутым от конькового узла к мауэрлату.

Как видите, монтаж шатровой кровли – занятие для профессионалов. Доверьте его нам. Мы занимаемся крышами больше пятнадцати лет! Посмотрите наши работы.

Вы получите качественно выполненную крышу в короткие сроки, недорого и с гарантией.

Калькулятор шатровой крыши

Шатровая крыша, внешне, представляет конструкцию, состоящую из четырех элементов треугольной формы, соединенных вершинами в одной точке. Такой тип крыши идеально подходит в том случае, если здание имеет геометрически правильную форму. Главным достоинством шатровых крыш являются хорошие аэродинамические характеристики, что позволяет им противостоять даже сильным, порывистым ветрам. Крыша шатрового типа считается одной из самых сложных в строительстве, из-за необходимости грамотного устройства стропильной системы. В данной статье вы найдете калькулятор шатровой крыши, позволяющий рассчитать стройматериалы онлайн.

На начальном этапе проектирования крыши необходимо определиться с нагрузками, которым ей придется противостоять. Важно правильно определить характерные для района строительства ветровые и снеговые нагрузки, это позволит выбрать оптимальный угол необходимого наклона кровли. Определение угла наклона также позволит определиться с кровельными материалами и материалами каркаса будущей крыши.

После выбора исходных параметров и потребных материалов, можно переходить к расчетам стропильной системы.

После того, как были выполнены все силовые расчеты, можно перейти к определению потребности материалов необходимых для строительства. Объем необходимых материалов можно рассчитать вручную, но гораздо быстрее и удобнее использовать калькулятор шатровой крыши. Чтобы воспользоваться калькулятором, нажмите на картинку ниже:

Исходными данными для расчета с его использованием будут:

  • Физические размеры крыши, указанные в миллиметрах (длина, ширина, высота), а также длина карнизного свеса.
  • Габаритные параметры материала для сбора стропильной конструкции (шаг укладки стропил, их толщина и ширина).
  • Материалы для обрешетки (шаг обрешетки, ширина и толщина используемых досок).

Завершив ввод всех параметров выбранных строительных материалов, можно указать желаемый вид выдачи строительного чертежа – черно-белый или цветной вариант.
По окончании расчета, строительный калькулятор выдаст готовые к печати чертежи стропильной конструкции возводимого объекта. На семи листах представлены:

  • общий вид сверху, вместе с обрешеткой,
  • вид стропильной конструкции в трех проекциях,
  • Внешний вид стропил и их размеры с распределением по сторонам.

Дополнительно на печать можно будет вывести таблицу с размерами и потребным количеством стропил, а также таблицу с размерами и количеством досок обрешетки с разделением по сторонам.
С итоговым результатом, можно смело отправляться в магазин и закупать материалы в необходимом количестве.


Теги: #Расчет шатровой крыши

Расчет вальмовой крыши — онлайн калькулятор

Бесплатный онлайн калькулятор по расчету вальмовой крыши поможет определить угол наклона стропил, точное количество обрешетки и количество строительных материалов.

Укажите кровельный материал:

Введите параметры крыши:

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

123

Расчёт обрешётки:

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2)2 (120/84 кг/м2)3 (180/126 кг/м2)4 (240/168 кг/м2)5 (320/224 кг/м2)6 (400/280 кг/м2)7 (480/336 кг/м2)8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Регион

IaIIIIIIIVVVIVII

Высота до конька здания

5 мот 5 м до 10 мот 10 м

Тип местности

Открытая местностьЗакрытая местностьГородские районы

Рассчитать

Результаты расчетов

Крыша:

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Высота подъёма: 0 см.

Длина конькового бруса: 0 см.

Площадь поверхности крыши: 0 м.

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м2.

Длина боковых стропил: 0 см.

Длина диагональных стропил: 0 см.

Количество вальмовых стропил: 0 шт.

Уменьшите шаг стропил!

Количество боковых стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м3.

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор вальмовой крыши поможет вам рассчитать количество строительных материалов, необходимых для обустройства крыши данного типа, учтя при этом свойства материалов, параметры крыши и климатические особенности вашего региона. Вы сможете узнать, сколько вам понадобится обрешётки, изоляционного и кровельного материала. Калькулятор поможет определить, оптимален ли угол скатов крыши для выбранного кровельного материала, выдержит ли сечение стропил будущие нагрузки, а также рассчитает длину и количество пиломатериалов.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Под названием «вальмовая крыша» подразумевается крыша, состоящая из четырёх скатов и четырёх диагональных стропил (рёбер). Скаты на торцах крыши имеют треугольную форму. От их названия (вальмы) получила название и вся конструкция крыши.

Фактически это более продвинутая разновидность двускатных крыш, которая имеет оригинальный дизайн. Существуют также полувальмовые крыши, которые отличаются от вальмовых более короткими скатами, не доходящими до карниза.

Практически все современные кровельные материалы подходят для использования в вальмовых крышах. Выбирать их следует, учитывая особенности климата местности, характеристики самих материалов и ваши личные предпочтения.

Заполняя поля калькулятора, обратите внимание на знак «Дополнительная информация» , под которым скрываются пояснения по каждому заполняемому элементу.

Внизу страницы вы можете оставить свой комментарий по улучшению данного калькулятора или задать вопрос. Будем рады вашим отзывам!

Пояснения к результатам расчетов

Угол наклона крыши

Вы узнаете, соответствует ли указанный вами угол нормам по данному материалу. В случае несоответствия вам будет предложено внести изменения.

Высота подъёма

Расстояние от основания крыши до конька.

Длина конькового бруса

Общая длина конька крыши между вальмовыми скатами.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающую площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, необходимого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала, необходимого для покрытия всей крыши.

Количество рулонов изоляционного материала

Нужное для крыши количество изоляционного материала, с учётом необходимого нахлёста 10%. В расчётах мы исходим из рулонов длиной 15 и шириной в 1 метр.

Нагрузка на стропильную систему

Общая максимальная нагрузка на стропильную систему. В расчетах используются введенные значения снеговых и ветровых нагрузок, вес кровельного пирога, а также учитывается сама конструкция кровли.

Длина боковых стропил

Стропильная нога с боковой стороны рассчитывается с учётом свеса.

Длина диагональных (накосных) стропил

Длина четырёх ребер (угловых стропил) вальмовой крыши.

Количество боковых и вальмовых стропил

Суммарное количество стропил, необходимое для стропильной системы крыши при заданном шаге. Сюда не входят угловые диагональные стропила (4 штуки).

Минимальное сечение стропил

Здесь представлены рекомендуемые размеры сечений стропил. Советуем придерживаться указанных здесь значений, чтобы обеспечить достаточную прочность будущей конструкции.

Количество рядов обрешетки

Столько рядов обрешётки понадобится для кровли при выбранных вами параметрах. Чтобы убедиться в правильности выбора обрешетки, настоятельно рекомендуем проконсультироваться у продавцов или производителей кровельного материала. Если вам нужно определить количество рядов обрешетки для одного ската, то данное значение следует разделить на два.

Равномерное расстояние между досками обрешетки

Избежать перерасхода материала и лишней подрезки, используйте указанное здесь значение оптимального расстояния между досками обрешетки.

Количество досок обрешетки

Общее количество 6-метровых досок, которое потребуется для обрешетки всей конструкции.

Объем и вес досок обрешетки

Необходимое количество досок для обрешетки всей крыши в кубических метрах и килограммах.

онлайн калькулятор с чертежами. Все для кровли в Тюмени.

Калькулятор кровельных материалов

ШАГ 2. Укажите материал и данные кровли
Выберите материал МЧ Супермонтеррей 0,45-0,5ммМЧ Супермонтеррей 0,4ммМЧ Европа 0,45-0,5ммМЧ Каскад 0,45-0,5ммПрофнастил С20 0,45-0,5мм полиэстерПрофнастил С20 0,45-0,5мм оцинк.Профнастил С20 0,4мм полиэстерПрофнастил С20 0,4мм оцинк.Профнастил С8 0,45-0,5мм полиэстерПрофнастил С8 0,45-0,5мм оцинк. Профнастил С8 0,4мм полиэстерПрофнастил С8 0,4мм оцинк.Профнастил С10 0,45-0,5мм полиэстерПрофнастил С10 0,45-0,5мм оцинк.Профнастил С15 0,45-0,5мм полиэстерПрофнастил С15 0,45-0,5мм оцинк.Профнастил С18 0,45-0,5мм полиэстерПрофнастил С18 0,45-0,5мм оцинк.
Раскладка листов ската кровли
Упаковка
Ветровая планка 2м
Карнизная планка 2м
Саморез 4,8*35
ИТОГО:



Упаковка
Конек 2м
Ветровая планка 2м
Карнизная планка 2м
Саморез 4,8*35
ИТОГО:



Упаковка
Конек 2м
Ветровая планка 2м
Карнизная планка 2м
Саморез 4,8*35
ИТОГО:



Упаковка
Конек 2м
Карнизная планка 2м
Саморез 4,8*35
ИТОГО:



Упаковка
Конек 2м
Карнизная планка 2м
Саморез 4,8*35
ИТОГО:



    Компания Парад предлагает различные материалы для кровли в Тюмени. Производство и продажа кровельных материалов для Крыши. Для заказа можно воспользоваться калькуляторами расчета цены и количества товара. Цены в интернет-магазине актуальные, расчеты количества максимально приближены к точным.



Двускатная кровля

    Двухскатная крыша это самая распространенная форма крыши. Представляет собой два наклонных прямоугольных ската, которые соединяются в коньке. Это самый простой по исполнению вид крыши, экономичен, не подвержен протечкам, также есть возможность устроить дополнительное помещение на чердаке. Если дом возводиться на небольшом участке, его владельцы часто устраивают на чердаке двухскатной крыши жилое помещение, увеличивая этим площадь дома. Размеры двухскатных крыш зависят от размеров дома, и чем дом больше, тем больше размер крыши и тем больше материала потребуется на ее возведение.

Мансардная (ломаная двухскатная крыша)

    Мансардная крыша отличается от двухскатной крыши двойным скатом с каждой стороны. Такой тип конструкции имеет крутой скат у основания и более пологий на вершине. Популярность данного вида крыши  для дома не теряет актуальности, несмотря на сложность стропильной системы. Дело в том, что благодаря своему строению, карниз крыши образует дополнительный этаж, его используют как жилое помещения, либо в качестве чердака. Стропильная система мансардной крыши не предусмотрена для использования в очень снежных районах. Под давлением снегового покрова кровля может рухнуть или осадить фундамент, или начать протекать. Если Вы решили все-таки монтировать такую конструкцию у себя дома, то нужно очень тщательно производить расчет снеговой нагрузки. Также из-за сложной стропильной системы у конструкции данного вида крыши достаточно высокая цена.

Четырехскатная (вальмовая крыша)

    Четырехскатная (вальмовая крыша) Этот вид крыши отличает надежность, долговечность, привлекательность, но также сложность в проектировании, требуется обязательное наличие опыта и навыков. Четырехскатная крыша состоит из треугольников и трапеций, которые соединяются друг с другом. У данного вида крыши отсутствуют фронтоны, а мансардные или слуховые окна устанавливаются прямо на скатах
     Калькулятор кровли поможет вам рассчитать по размерам с максимальной точностью количество профнастила, металлочерепицы, а так же необходимых элементов кровли: конька, ветровых планок, саморезов.

    Что бы рассчитать стоимость и заказать материалы для крыши необходимо:

1. Выбрать форму кровли из 5 вариантов.

2. Внести данные кровли по каждому скату.

3. Полученный расчет вы можете сразу добавить в корзину покупок и оформить заказ. При оформлении заказа кровли через калькулятор в дополнительной информации указать данные по крыши (размеры, форму, цвет).

    Калькулятор кровли рассчитывает длину листов исходя из геометрической формы крыши, не учитывая дополнительных параметров карнизного свеса.

    Кровельные материалы изготавливаются под заказ по вашим размерам в течении 3-4 рабочих дней в зависимости от загруженности линии проката.

С помощью калькулятора можно делать расчеты:

  • Материалы для односкатной крыши
  • Материалы для мансардной крыши
  • Материалы для двухскатной крыши
  • Материалы для вальмовой крыши
  • Материалы для шатровой крыши

    Расчет кровли онлайн с чертежами поможет вам визуально оценить раскладку листов по скатам кровли и заказать листы нужных размеров для экономии средств и времени.

    Получить дополнительный расчет крыши сложной формы вы можете отправив заявку на электронную почту.

Для самостоятельного расчета кровли необходимо:

1. Выбрать тип крыши из представленных вариантов и нажать кнопку далее


2. Вторым этапом выбрать материал для расчета на крышу и указать параметры скатов кровли.


3. Следующий шаг является самим результатом расчета крыши. Чтобы посмотреть раскладку листов другого ската переключайтесь кнопками «скат». Так же все рассчитанные материалы для крыши можно добавить в корзину нажав кнопку «добавить в корзину».


Калькулятор кровли рассчитает металлочерепицу либо профнастил.

Калькулятор вальмовой крыши

Введите параметры

Выберите метрику:

футов в дюймах

Длина крыши:

Ширина крыши:

Угол крыши (в градусах):

Выберите конечную метрику:

футов

000

Площадь крыши:

Подъем крыши:

Длина коньковой доски:

Длина бедра:

Общая длина стропила:

Куда вы хотите, чтобы мы отправили этот проект?

[sosial_buttom]

Для многих людей очень важно иметь возможность получить правильный калькулятор вальмовой крыши, так как знание того, как измерить шатровую крышу, будет иметь жизненно важное значение для обеспечения ее хорошего качества.Если вы пытаетесь все это сделать самостоятельно, то вам действительно следует искать наиболее эффективный способ проработать такие вещи, как квадратные метры вальмовой крыши. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, при таком расчете есть что учесть!

Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли все это быстро и просто выполнить. Итак, что вам нужно в хорошем калькуляторе площади вальмовой крыши?

Для начала, есть несколько вариантов выбора.Некоторым людям нужно будет проработать определенные аспекты работы отдельно, поэтому, например, вы можете начать с поиска калькулятора черепицы вальмовой крыши. Это упростит вам получение необходимого соотношения для черепицы, но для других частей работы вам может потребоваться что-то другое.

Например, вам может понадобиться калькулятор каркаса вальмовой крыши, чтобы рассчитать глубину и диапазон подъема каркаса, чтобы убедиться, что все можно разрезать и подготовить до нужного размера.

Затем вам нужно будет поискать калькулятор угла вальмовой крыши, чтобы вы могли убедиться, что все ваши точные детали для самой крыши будут точными; Правильное расположение таких вещей, как площадь и углы, очень важно для правильного выполнения такой работы.

Вам также нужно будет поискать калькулятор конструкции вальмовой крыши, чтобы вы могли рассчитать высоту и общий формат конструкции, гарантируя, что ваши расчеты будут учитывать тип конструкции, на которую вы надеялись в первое место.После этого вам нужно будет попытаться найти хороший калькулятор уклона вальмовой крыши, чтобы убедиться, что вы можете получить последние расчеты.

Есть много вещей, о которых нужно подумать и учесть при выборе типа вальмовой крыши, поэтому наличие надежного универсального калькулятора вальмовой крыши будет очень полезным для этой работы. Сделайте это правильно, посмотрев вокруг в поисках правильного стиля калькулятора, и вы сэкономите много времени, ресурсов и стресса.

Простой поиск правильного типа калькулятора принесет вам дивиденды, поскольку он гарантирует, что то, что вы вычисляете и соединяете, будет математически правильным, избегая проблем со структурными недостатками и аналогичными проблемами с фундаментом.

Потратить время на отработку всех этих маленьких причуд задолго до того, как вы действительно приступите к работе, очень стоит потраченного времени, сокращая душевную боль и стресс, которые могут возникнуть из-за неправильных размеров крыши и того, что вы окажетесь в затруднительном положении. немного позиции, продвигающейся вперед.

Вот видео для расчета вальмовой крыши / стропил

Калькулятор вальмовой крыши

Вальмовая крыша

Вальмовая крыша — это прямоугольная крыша, имеющая наклон со всех четырех сторон.Обычное бедро имеет одинаковый наклон со всех сторон, а неправильное бедро — разные. откосы на основной и вальмовой крышах. Easy Rafters не рассчитывает полную четырехсторонняя вальмовая крыша, а расчет обычных, вальмовых и домкратных стропил за один конец вальмовой крыши.

Для расчета вальмовой крыши

Выберите Hip из раскрывающегося списка Roof Type или нажмите соответствующую кнопку на панели инструментов, чтобы рассчитать вальмовую крышу.В окне предварительного просмотра отображается вид в плане вальмовой крыши с размерами.

Вкладка «Дизайн»

Главный склон
Введите или выберите уклон общих стропил основной крыши. Наклон вальмовой части будет автоматически обновлен в соответствии с уклоном основной крыши.
Наклон бедра
Чтобы рассчитать нерегулярное бедро, введите или выберите наклон конца бедра после того, как был введен основной уклон.
Ширина здания
Введите общую ширину здания.
Главный свес
Войдите в горизонтальный свес общих стропил основной крыши, включая обшивку.
Концевой свес
Это поле отключено для обычных вальмовых крыш, так как свесы всегда будут одинаковыми. Для крыш неправильной формы выберите в раскрывающемся списке «Равный» или «Не равный».

Неровные бедра по умолчанию будут иметь неодинаковые свесы, так как обычные и общие стропила. имеют разные уклоны. Для выравнивания свесов необходимо смещение бедра по длине. пластина основной или тазобедренной торцевой стенки и регулировка высоты тазобедренной торцевой стенки для компенсации разница свесов.

Высота каблука / Высота сиденья
Примите значения высоты пятки и размеров сиденья по умолчанию, рассчитанные Easy Rafters или Отмените настройки по умолчанию, заблокировав один или другой и введя желаемое измерение.
Коррекция бедра
В раскрывающемся списке выберите «Опустить бедро» или «Вернуть бедро».

Вальмовые стропила должны быть опущены или опущены, чтобы края стропил не мешали обшивке крыши.При опускании бедра опускается пятка стропил, а при опускании бедра требуется скашивание верхних краев вальмовых стропил.

Заниженные бедра для крыш неправильной формы будут немного смещены от их средней линии, чтобы компенсируют различную величину падения, требуемую для основной и вальмовой крыш. Поддерживаемые бедра для нерегулярных вальмовых крыш будут иметь разные углы подкладки для основная сторона и сторона бедра тазобедренного стропила.

Примечание. Углы смещения бедра или заднего хода будут отображаться на стропиле бедра. вид сверху на вкладке «Бедро» и на подробном чертеже на вкладке «Детали угла».

Расстояние между стропилами
Выберите межцентровое расстояние из раскрывающегося списка. Интервал используется для разметки стропил домкрата на вкладке Планировка.

Примечание: интервал также можно изменить на вкладке «Макет».

Форматы пиломатериалов
Введите или выберите размеры пиломатериалов для обычного стропила, вальмового стропила, коньковой доски и облицовочной доски. Стандартный размер стропил также используется для обычных стропил короля и домкратов. Введите нулевую толщину гребня или выберите «Без гребня / прогона», если гребневая доска не используется.
Тип фасции
В раскрывающемся списке выберите отвес или квадрат. (квадратный разрез недоступен для вальмовых крыш неправильной формы).

Вкладки для чертежей

Обычный
На вкладке «Общие» отображается вид сбоку общих стропил вальмовой крыши с размерами.
King Common
Вкладка King Common отображает размерный вид сбоку на общие стропила вальмовой крыши King.
бедра
Вкладка Вальмовая крыша отображает вид сбоку и вид сверху вальмового стропила с размерами.
Главные домкраты
На вкладке Главные домкраты показаны размеры стропил домкратов вальмовой крыши и вид сбоку и сверху. для основной стороны вальмового стропила на вальмовой кровле неправильной формы. Чертежи представляют все основные стороны домкраты и не включают общую длину, указанную на вкладке «Макет».
Домкраты для бедра
Вкладка Hip End Jacks отображает вид сбоку и вид сверху с размерами на стропила вальмовой крыши. для вальмовой стороны вальмового стропила на неровной вальмовой крыше.Рисунки представляют всю сторону бедра. домкраты и не включают общую длину, указанную на вкладке «Макет».
Макет
На вкладке «Макет» отображается вид в плане вальмовой крыши с указанием схема расположения и длины домкратных стропил. Панель инструментов макета появляется под основной панелью инструментов. когда вкладка Макет выбрана и содержит параметры, влияющие на макет стропил основной кровли.

Примечание: стропила домкратов на бедрах всегда располагаются по центру. из царя обыкновенного стропила.

Шаг
Выберите межцентровое расстояние для всех домкратов из раскрывающегося списка.
Основная крыша Последняя общая
Введите расстояние от центра последнего общего стропила основной крыши. к центру самого длинного стропила основного домкрата.Это поле отключено когда установлен флажок «Сосредоточено на пике».
с центром на пике
Установите этот флажок, чтобы расположить основные стропила домкрата по центру. от точки вальмовой крыши и снимите этот флажок, чтобы разметить стропила основного домкрата с использованием измерения «Последняя общая главная крыша».

Когда эта опция отмечена, стропила основных домкратов выровняются. стропилами домкрата на бедрах, но не может быть по центру с основная крыша — общие стропила.

Включая свес домкрата
Установите этот флажок, чтобы включить вылет в измерения длины домкрата и снимите флажок, чтобы не включать свес в длину стропила домкрата.

Если этот параметр не отмечен, можно оставить хвосты домкрата длинными, сделайте отметку мелом и отрежьте хвосты после установки, убедившись, что что облицовка абсолютно прямая.

Обшивка
На вкладке Обшивка отображается вид в плане угла основной крыши и вальмовой крыши. смотреть под углом, перпендикулярным плоскости крыши и показывать все размеры и углы необходимо рассчитать и разрезать необходимую обшивку.

Если длина обычного стропила или обычного стропила длиннее, чем длина ширину цельного куска обшивки он также отображает размеры для сечение, равное ширине стандартного куска оболочки (48 дюймов, 1220 мм).

Угловой элемент
На вкладке «Сведения об углах» отображается подробный чертеж одного угла в плане. вальмовой крыши с указанием любого смещения бедра, смещения бедра и перепада высоты стен.

Правильная длина тазобедренного стропила

Правильная длина тазобедренного стропила можно легко определить с помощью калькулятора Construction Master.Если вы введете верную информацию, нет необходимости укорачивать стропило на половину толщины коньковой доски.

Если вы вычтете толщину коньковой доски при расчете стандартной длины стропила, то длина бедра, указанная калькулятором, будет правильной, без необходимости дальнейшего укорачивания бедра.

Давайте возьмем в качестве примера здание размером 24 на 28 футов. Со стандартной вальмовой крышей и скатом 6/12. Ниже приведен снимок функции безбумажной ленты на калькуляторе.

Безбумажная лента


24. НОГИ —

1 1/2 ДЮЙМА =

23-10 1/2 ФУТА ДЮЙМА Ã ·

2. =

11-11 1/4 ДЮЙМА РАБОТА

6. ДЮЙМ PTCH

13-4 3/16 ФУТ ДЮЙМ ДИАГ

17-10 7/8 ФУТОВ ДЮЙМОВ В / В

5-11 ПОДЪЕМ 5/8 ФУТОВ

16.ДЮЙМ JKOC

1-5 7/8 ФУТОВ INCH

11-10 1/4 ФУТА ДЮЙМА JK 1

10-4 3/8 ФУТА ДЮЙМ JK 2
8-10 1/2 ФУТА ДЮЙМА JK 3
7-4 5/8 ФУТА ДЮЙМА JK 4
5-10 11/16 ФУТА ДЮЙМА JK 5
4-4 13 / 16 ФУТОВ ДЮЙМОВ JK 6
2-10 15/16 ФУТОВ ДЮЙМОВ JK 7
1-5 1/16 ФУТОВ ДЮЙМОВ JK 8

Пояснение

Ширина здания

Толщина коньковой доски

Ширина доски минус конька

Разделено на 2

Стропила обыкновенная

Скат крыши

Обычная длина стропил

Длина стропила бедра

Пик крыши над стеновой панелью

Расстояние между стропилами домкрата

Разница в длине домкрата

Самая длинная стропила Jack

Остальные рафтеры домкрата

Как измерить тазобедренные стропила


Набедренные стропила следует измерять вдоль вершины от длинной точки отвеса.

Я часто делаю вертикальные надрезы на бедрах, чтобы было легче измерить и отметить надрезы сиденья и хвоста.

Чтобы найти сумму, которую нужно добавить для хвоста, просто добавьте длину выступа за вычетом толщины дополнительной фасции. Для карниза в один фут с облицовкой 2 x 6 это будет 10 1/2 дюймов.

Итак, вы должны добавить 15 3/4 дюйма для отреза хвоста.


6. ДЮЙМ PTCH
10 1/2 ДЮЙМА РАБОТА
15 3/4 ДЮЙМА по высоте

Ссылки на соответствующие страницы Carpentry Pro Framer


Калькулятор вальмы крыши | Какая длина у вас вальмы крыши?

Длина бедер — важный показатель.Не только при строительстве новой крыши, но и при укладке черепицы, при переоборудовании чердака или любых других работах, требующих ремонта или переделки передней или задней части крыши вашего дома. Измерение длины бедер вручную может показаться немного сложным, но, к счастью, есть несколько методов, которые могут решить эту, казалось бы, сложную задачу прогулкой в ​​парке.

Ниже мы рассмотрим два таких метода, которые предоставят вам точную оценку длины ваших бедер всего за несколько минут.

Как рассчитать длину бедер крыши

Метод 1. Рассчитайте высоту вальмы крыши, используя длину стропил и половину пролета

Для этого метода первое, что вам нужно знать, — это длина ваших обычных стропил. Узнайте, как рассчитать длину стропил. Как только у вас будет четкое представление об этом измерении, наступит ваша половина диапазона. Это всего лишь половина ширины вашей крыши, от края карниза до центра стены с карнизами. С этими двумя измерениями у вас будет длина двух сторон прямоугольного треугольника, который может красиво накладываться на вашу крышу, а бедро будет третьей стороной.

Примечание. При расчете длины стропил обязательно добавьте выступ (или стропильные ноги) к окончательному размеру, прежде чем использовать его здесь. Это гарантирует, что вы получите полную длину бедра, чтобы вы могли заказать пиломатериал, достаточно длинный для правильных пропилов по отвесу .

Если вы уже прочитали наше руководство по расчету длины стропил, то, вероятно, догадываетесь, что будет дальше. Используя знаменитую теорему Пифагора, мы можем очень просто определить длину бедра (сторона c), используя длину стропила (сторона b) и полупространство (сторона a):

a 2 + b 2 = c 2

В качестве примера предположим, что наш полупространство равно 2.5 м (а) и длина стропил 3 м (б) наша формула будет выглядеть так:

2,5 2 + 3 2 = 15,25

Затем извлекаем простой квадратный корень c 2 :

√15,25 = 3,9

Таким образом, составляя примерную длину бедра 3,9м. При заказе всегда лучше округлять, а не уменьшать, так как более длинные пиломатериалы всегда можно обрезать до нужного размера.

Метод 2. Расчет без учета длины стропил

Другой, более сложный метод определения длины бедра по-прежнему требует, чтобы вы знали половину пролета крыши, но на этот раз мы будем использовать в расчетах уклон кровли, а не длину стропил.Шаг можно определить несколькими способами, которые описаны в нашем руководстве по определению длины стропил.

Шаг 1

Первым шагом этого многоэтапного процесса является определение подъема вашей крыши на метр пробега. Для этого вам понадобится научный калькулятор. Если у вас его нет под рукой, вы можете использовать множество приложений. Чтобы понять это, вам просто нужно загореть скат крыши. Например:

тангенса (40 °) = 0,839

Это означает, что на каждый метр пробега ваша крыша поднимается на 0.839 м (или 839 мм).

Шаг 2

Далее нам понадобится «плановая» длина бедра на метр бега. Это очень важная приблизительная оценка, основанная на плоской поверхности, как если бы ваше бедро двигалось прямо по земле к вершине — как вы могли бы видеть на плане сверху над зданием. Чтобы определить это, мы воспользуемся Пифагором. Предполагая, что обе стороны a и b равны метру, наша плановая длина на метр составляет 1,414 м. Это будет постоянный показатель независимо от крыши и просто демонстрирует длину / м любого бедра без подъема.

Шаг 3

По высоте на метр и «плановой» длине на метр мы можем определить истинную длину бедра. Еще раз поместите эти цифры в уравнение Пифагора и возведите ответ в квадрат.

1,414 2 + 0,839 2 = 2,702

√2,702 = 1,643

Теперь, учитывая ваш рост, это составит приблизительную истинную длину вашего бедра 1,643 м на метр бега (TLH / м).

Шаг 4

Помните, я сказал, что вам понадобится половина размаха.Последний шаг — рассчитать его по TLH / м для окончательной полной длины. Если предположить, что наш полуразмах по-прежнему равен 2,5, это будет означать:

2,5 x 1,643 = 4,108

Таким образом, конечная длина бедра составляет 4,108 м. При необходимости вы можете добавить длину карниза для более полной оценки.

Следующие шаги

Теперь, когда вы рассчитали длину своих бедер, можно переходить к следующему этапу своего проекта. Если вам нужна черепица, новая изоляция для чердаков или что-то еще, мы всегда готовы помочь.В вашем распоряжении более 40 000 кровельных материалов, и вы обязательно найдете то, что вам нужно. Если у вас есть какие-либо вопросы об этой или о чем-либо другом, связанном с кровлей, вы можете связаться с нашей отмеченной наградами службой поддержки клиентов через наш онлайн-чат или напрямую по телефону 01295 565 565.

Расчет угла ската крыши | Блог Математических встреч

Цитата дня

Единственная надежда чистого математика — умереть до того, как его работа будет применена.

— Чистый математик был ошеломлен, услышав, что его работа нашла применение в теории струн.


Я подумываю построить небольшую постройку в своей хижине у озера с шатровой крышей. Когда я купил домик, он был изрядно обветшалым и нуждался в большом ремонте, но из-за других обязательств мне пришлось нанять подрядчика и кровельщика в Уилмингтоне, штат Делавэр, чтобы они сделали за меня большую часть работы. Они проделали хорошую работу, но, как вы знаете, я большой поклонник DIY, поэтому я хочу построить эту структуру сам. Очевидно, у меня не так много опыта, как у кровельщика, которого я нанял для своей каюты, поэтому мне пришлось тщательно изучить этот вопрос, изучая компании, похожие на 99Roofers, чтобы увидеть, что они предлагают.Если бы я делал крышу сам, был большой шанс, что я пропустил что-то важное и позже стал свидетелем того, как крыша рухнет. Конструкция будет немного похожа на показанную на Рисунке 1 (источник), но с более крутым уклоном крыши.

Рисунок 1: Небольшой сарай с шатровой крышей.

Чтобы построить эту конструкцию, мне нужно вычислить несколько углов, и, к сожалению, я забыл, как определять их с помощью стального квадрата. Чтобы вывести формулы для критических углов, нам нужно определить некоторые термины, что я и сделал на рисунке 2.Используя эти определения углов, я выведу формулы для обшивки (? S ) и угла наклона бедра (? H ) с учетом общего угла наклона (который я называю уклоном крыши [? R ]) и угол в плане (? P ).

Рисунок 2: Изображение углов вальмовой крыши.

На рисунке 3 показан мой вывод. В выводе используется базовая геометрия, поэтому я просто оставлю рисунок сам по себе. Если нужны более подробные сведения, пришлите мне записку.Я буду использовать этот пост для документирования формул по мере необходимости.

Рисунок 3: Вывод формул угла вальмовой крыши.

Я нашел формулы для этих углов, представленные на этой веб-странице, но никакого вывода не было дано? это совсем не весело!

Калькулятор кровли

| Калькулятор кровли Kai

| Кай
  1. Дом
  2. Калькулятор поперечной вальмовой площади крыши

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

3D

Длина крыши
Скаты крыши
ABIHF = BCIH = DEHI = EFGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12
AGF
  • Уклон =…%
  • Угол = … град
  • Шаг = … x12
AGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

3D

Длина крыши
Скаты крыши
ABIHF = BCIH = DEHI = EFGH
  • Уклон =…%
  • Угол = … град
  • Шаг = … x12
AGF
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12
AGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

3D

Длина крыши
Скаты крыши
ABIHF = BCIH = DEHI = EFGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12
AGF
  • Уклон =…%
  • Угол = … град
  • Шаг = … x12
AGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

3D

Длина крыши
Скаты крыши
ABIHF = BCIH = DEHI = EFGH
  • Уклон =…%
  • Угол = … град
  • Шаг = … x12
AGF
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12
AGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h).Изображение носит общий информационный характер.

3D

Длина крыши
Скаты крыши
ABIHF = BCIH = DEHI = EFGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12
AGF
  • Уклон =…%
  • Угол = … град
  • Шаг = … x12
AGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12

* Это изображение предназначено для пояснения, что является подъемом крыши (H) и подъемом слухового окна (h). Изображение носит общий информационный характер.

3D

Длина крыши
Скаты крыши
ABIHF = BCIH = DEHI = EFGH
  • Уклон =…%
  • Угол = … град
  • Шаг = … x12
AGF
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12
AGH
  • Уклон = …%
  • Угол = … град
  • Шаг = … x12

Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете.Продолжая просматривать сайт, вы соглашаетесь на использование файлов cookie. Я согласен

Все расчеты можно использовать бесплатно, и мы не несем ответственности за конечный результат.

Информация, представленная на нашем сайте, носит общий характер и не должна использоваться для покупки строительных материалов — для этого обратитесь к специалисту.

3 Онлайн-калькулятор каркаса вальмовой крыши Бесплатные сайты

Рейтинг редактора:

Оценки пользователей:

[Всего: 1 Среднее: 3/5]

Вот список из 3 бесплатных веб-сайта с калькулятором каркаса вальмовой крыши .Вальмовая крыша (или вальмовая крыша) имеет со всех сторон скатные загрузки к стенам. Это может быть шатровая крыша пирамиды , где основание крыши квадратное и стороны крыши идентичны, или шатровая крыша другого типа , где основание представляет собой прямоугольник и обращенные стороны идентичны. Вальмовая крыша содержит коньковую доску , вальмовые стропила, домкраты и общие стропила . И эти сайты помогут вам рассчитать площадь крыши, подъем крыши, длину вальмовых стропил, длину коньковой доски, общую длину стропил и т. Д.Таким образом, можно составить представление о том, какими должны быть параметры для правильного проектирования каркаса вальмовой крыши.

Большинство этих калькуляторов конструкции вальмовой крыши также позволяют сохранять расчет выходной мощности для дальнейшего использования. Один веб-сайт в этом списке также имеет функцию , показывающую график для каркаса вальмовой крыши.

Давайте проверим эти бесплатные калькуляторы каркаса вальмовой крыши один за другим.

Калькулятор каркаса вальмовой крыши


Калькулятор каркаса вальмовой крыши (by Blocklayer.com) — один из лучших вариантов в этом списке. Вы можете добавить много деталей, и на основе этого будет создан вывод. Уникальной особенностью этого веб-сайта является то, что также генерирует график для рамы вальмовой крыши . На этом графике вы можете проверить длину и ширину крыши , общие элементы, расстояние между стропилами, общий подъем крыши, конек и т. Д.

Вы можете ввести данные ввода, например:

  • Длина стенки.
  • Расстояние между стропилами.
  • Толщина бедра.
  • Толщина стропил.
  • Сегменты крыши.
  • Уголок крыши.
  • Глубина гребня.
  • Свес (уровень).
  • Расстояние между стропилами (равное или точное расстояние).
  • Глубина стропил.
  • Деталь ходоуменьшителя и т. Д.

Введите данные и используйте кнопку Рассчитать для получения результатов. Помимо построения графика, он показывает подробную информацию о том, что вам нужно. Например, он покажет, что вам нужен 1 гребень заданного размера, общие стропила, лианы и т. Д.Вы также можете сохранить свой расчет в Интернете , что является еще одним полезным вариантом. Итак, этот калькулятор каркаса вальмовой крыши предоставляет довольно хорошие возможности.

Myrooff.com

Myrooff.com поставляется с простым, но полезным инструментом для расчета вальмовой крыши. Вам просто нужно ввести такие данные, как длина крыши, угол наклона крыши (в градусах), ширина крыши, метрический тип (футы, метрические единицы или дюймы) и конечные метрики (дюймы, метрические или футы). Как только данные будут введены, вы получите результат.

Вы увидите требуемую длину коньковой доски, площадь крыши, длину вальмовых стропил, высоту крыши, общую длину стропил на основе введенных вами значений. Это все, чем занимается этот сайт. Других или дополнительных вариантов нет. Доступны только основные параметры.

Planetcalc.com

Planetcalc.com (домашняя страница) также является хорошим вариантом для быстрого расчета длины вальмовых стропил, длины коньковой доски, площади крыши, угла крыши, общей длины стропил и объема.Просто укажите такие детали, как длина, ширина и высота основания крыши, чтобы получить результаты. Вы также можете установить точность вычисления с помощью ползунка, и тогда результат будет отображаться соответствующим образом.

Функция сохранения расчета тоже есть, но вам нужно зарегистрироваться бесплатно. Вы также можете поделиться своим расчетом, разместив комментарий на странице сайта.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
