3D Расчет шатровой крыши – Онлайн-калькулятор с чертежами

Также можно рассчитать

Выберите проекцию:

  • Чертеж стропильной системы со стороны бокового ската вальмовой крыши
  • Чертеж стропильной системы со стороны вальмы
  • Чертеж стропильная системы вальмовой крыши (сверху)
  • Чертеж малых стропил вальмовой крыши (левые)
  • Чертеж малые стропил вальмовой крыши (правые)
  • Чертеж диагональных стропила вальмовой крыши
  • Чертеж центральных/промежуточных стропил вальмовой крыши
  • Обрешетка на вальмовом скате
  • Чертеж обрешетки на боковом скате вальмовой крыши
  • Чертеж спила на стыке мауэрлатов вальмовой крыши
  • Чертеж кровельных листов на вальмовом скате вальмовой крыши
  • Чертеж кровельных листов на боковом скате

{{#isCovered}}

{{/isCovered}} {{/drawings}}

Расстояние: 0

Результаты расчета

Мауэрлат под боковыми скатами

Мауэрлат под вальмовыми скатами

  • Ширина: 15 см

  • Толщина: 15 см

  • Длина: 570 см

Дом

  • Ширина: 600 см

  • Длина: 600 см

  • Высота стены: 400 см

  • Толщина стены: 30 см

Крыша

  • Высота: 300 см

  • Свес: 50 см

  • Угол: 43. 67 °

  • Площадь: 69.299 м²

Коньковый брус

  • Ширина: 15 см

  • Длина: 5 см

  • Толщина: 5 см

Центральное/промежуточное стропило

  • Угол спила: 46.33 °

  • Размер спила: 14.32 см

  • Длина: 494.77 см

  • Ширина: 15 см

  • Толщина: 5 см

  • Длина по скату крыши: 480.45 см

  • Длина от конька до запила: 411.32 см

  • Длина снизу от конька до запила: 404.4 см

  • Длина от запила до конца свеса: 69.13 см

  • Глубина запила вдоль стены (вертикально): 4.77 см

  • Глубина запила по опоре (горизонтально): 5 см

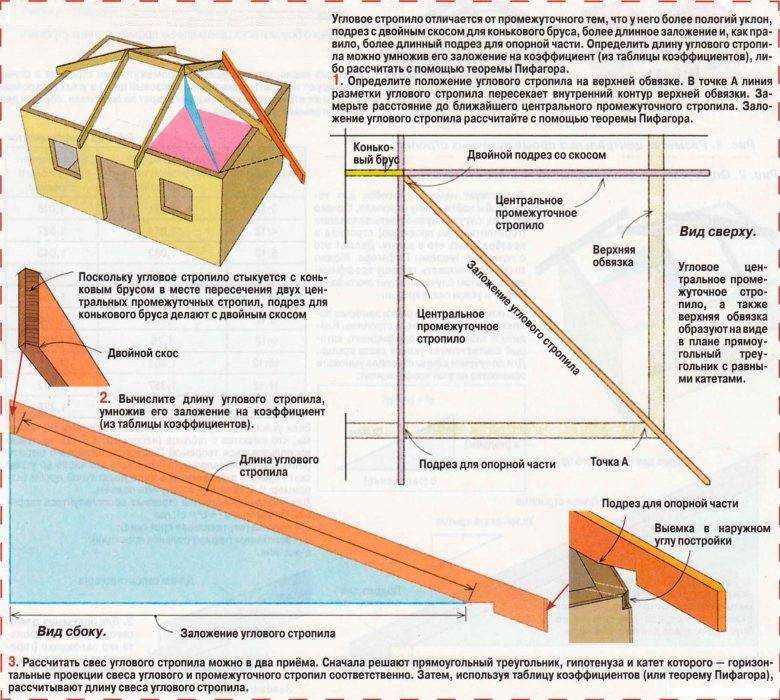

Диагональное стропило

  • Угол спила: 55. 98 °

  • Размер спила: 10.13 см

  • Длина: 603.07 см

  • Ширина: 15 см

  • Толщина: 5 см

  • Длина по скату крыши: 592.95 см

  • Длина от конька до запила: 504.61 см

  • Длина снизу от конька до запила: 500.8 см

  • Длина от запила до конца свеса: 88.33 см

  • Глубина запила вдоль стены (вертикально): 2.13 см

  • Глубина запила по опоре (горизонтально): 3.16 см

  • Выступ: 3.02 см

Малое стропило

  • Расстояние между досками: 60 см

  • Угол спила: 46.33 см

  • Размер спила: 14.32 см

  • Длина: 494.77 см

  • Ширина: 15 см

  • Толщина: 5 см

  • Длина от запила до конца свеса: 69. 13 см

  • Глубина запила вдоль стены (вертикально): 4.77 см

  • Глубина запила по опоре (горизонтально): 5 см

  • Размер спила около дианональной стропилы: 6.91 см

Обрешетка

  • Угол схождения ската крыши: 54.12 °

  • Размер спила: 7.23 см

  • Толщина: 2.5 см

  • Ширина: 10 см

  • Расстояние между досками: 30 см

Пароизоляция

Расстояния между малыми стропилами

  • s 1: 60 см

  • s 2: 60 см

  • s 3: 60 см

Длины малых стропил

  • s 1: 392.6 см

  • s 2: 302.74 см

  • s 3: 212. 87 см

  • s 4: 123 см

Расстояния между центральными/промежуточными стропилами

    Расстояния между досками обрешетки

    • D 1: 30 см

    • D 2: 30 см

    • D 3: 30 см

    • D 4: 30 см

    • D 5: 30 см

    • D 6: 30 см

    • D 7: 30 см

    • D 8: 30 см

    • D 9: 30 см

    • D 10: 30 см

    • D 11: 30 см

    • D 12: 23.9 см

    Размеры досок обрешетки на вальмовом скате

    • L 1: 703.45 см

    • L 2: 645.59 см

    • L 3: 587.73 см

    • L 4: 529. 86 см

    • L 5: 472 см

    • L 6: 414.14 см

    • L 7: 356.28 см

    • L 8: 298.41 см

    • L 9: 240.55 см

    • L 10: 182.69 см

    • L 11: 124.82 см

    • L 12: 66.96 см

    • L 13: 17.92 см

    Размеры досок обрешетки на боковом скате

    • L 1: 703.27 см

    • L 2: 645.41 см

    • L 3: 587.55 см

    • L 4: 529.69 см

    • L 5: 471.82 см

    • L 6: 413.96 см

    • L 7: 356.1 см

    • L 8: 298.23 см

    • L 9: 240.37 см

    • L 10: 182.51 см

    • L 11: 124. 65 см

    • L 12: 66.78 см

    • L 13: 17.74 см

    Листы кровельные (фронтальный скат)

    • ST 1: 125 x 250 см

    • ST 2: 125 x 250 см

    • ST 3: 125 x 250 см

    • ST 4: 125 x 250 см

    • ST 5: 125 x 250 см

    • ST 6: 125 x 250 см

    • ST 7: 13.45 x 250 см

    • ST 8: 125 x 248.9 см

    • ST 9: 125 x 248.9 см

    • ST 10: 125 x 248.9 см

    • ST 11: 18.51 x 248.9 см

    Листы кровельные (боковой скат)

    • ST 1: 125 x 250 см

    • ST 2: 125 x 250 см

    • ST 3: 125 x 250 см

    • ST 4: 125 x 250 см

    • ST 5: 125 x 250 см

    • ST 6: 125 x 250 см

    • ST 7: 13. 27 x 250 см

    • ST 8: 125 x 248.9 см

    • ST 9: 125 x 248.9 см

    • ST 10: 125 x 248.9 см

    • ST 11: 18.33 x 248.9 см

    Материалы конструкции

    Мауэрлат под вальмовыми скатами

    Мауэрлат под боковыми скатами

    Коньковый брус

    • Ширина: 15 см

    • Толщина: 5 см

    • Длина: 5 см

    • Количество: 1 шт

    • Объём: 0 м³

    Центральные/промежуточные стропила

    Диагональные стропила

    Малые стропила

    Контр-обрешетка

    Обрешетка

    Пароизоляция

    • Ширина: 100 см

    • Итоговая длина: 8460 см

    • Площадь: 84. 6 м²

    • Количество рулонов: 9 шт

    Листы кровельные

    • Ширина: 125 см

    • Длина: 250 см

    • Количество: 38 шт

    • Площадь: 118.75 м²

    Утеплитель

    • Толщина: 15 см

    • Объём: 6.897 м³

    Указанные «Размеры»

    Отображение

    • Единицы измерения: см

    • Цвет чертежа: цветной

    Тип кровли

    • Жёсткая:  selected

    Крыша

    • Высота: 300 см

    • Свес: 50 см

    Дом

    • Сторона: 600 см

    • Толщина стены: 30 см

    • Высота стены: 400 см

    Мауэрлат

    • Ширина: 15 см

    • Толщина: 15 см

    Стропило

    Пароизоляция

    • Ширина: 100 см

    • Длина: 1000 см

    • Нахлест сверху: 15 см

    • Нахлест сбоку: 15 см

    Контр-обрешетка

    • Толщина: 3 см

    Обрешетка

    Листы ОСП

    • Ширина: 125 см

    • Длина: 250 см

    • Толщина: 1. 4 см

    Листы кровельные

    • Ширина: 125 см

    • Длина: 250 см

    • Нахлест сверху: 15 см

    • Нахлест сбоку: 10 см

    {{/fields}}

    {{/groups}} {{#isCaption}}

    Обратите внимание:

    • Зеленым выделены допустимые значения расчета.
    • Оранжевым выделены значения, имеющие незначительные отклонения от нормы.
    • Красным выделены значения, подвергающие конструкцию риску разрушения или делающие пользование изделием неудобным.
    {{/isCaption}}

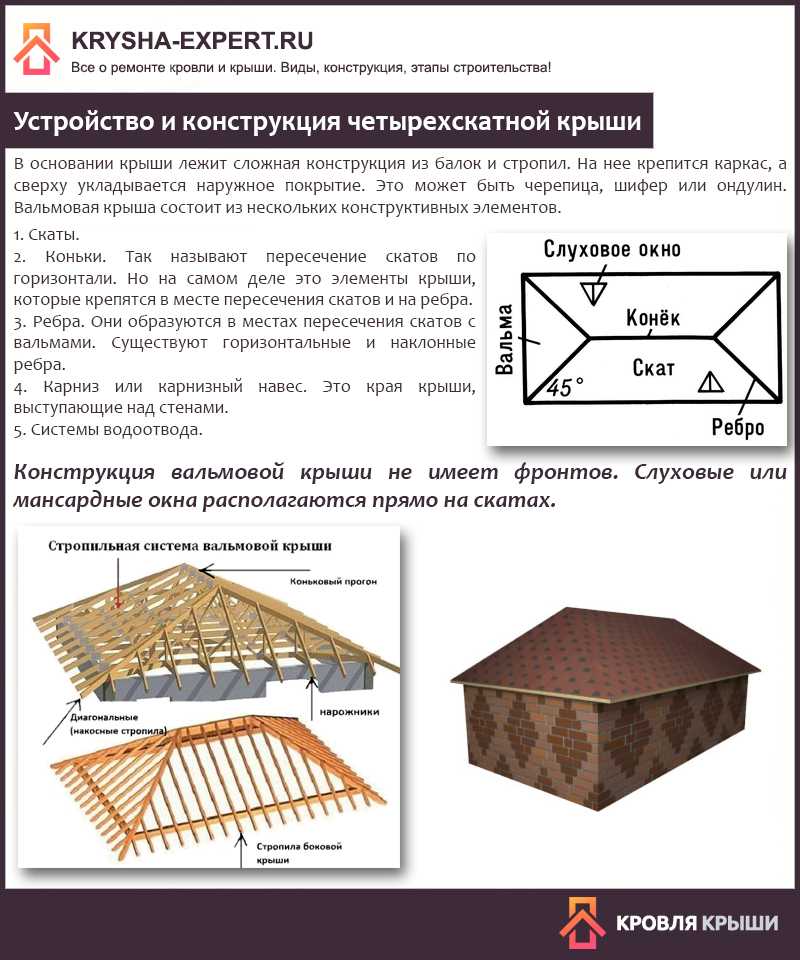

    3D Расчет вальмовой крыши: онлайн калькулятор расчета четырехскатной шатровой крыши

    Заполните размеры в миллиметрах:

    Y – высота крыши, это расстояние от перекрытия чердака до конькового узла (вершины «шатра»). Значение Y влияет на угол наклона кровли (для четырехскатной крыши от 5 до 60 градусов). Угол наклона ската крыши определяется с учетом вида здания, назначения чердачного помещения, снеговой нагрузки и вида кровельного материала (например, для рубероида – 8-18°, шифер или металлические листы –14-60°, черепица – 30-60°).  Если чердак будет нежилым, следует выбирать небольшую высоту (экономия материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии, обслуживания и ремонта (примерно 1500 мм). Обязательно учитывать требования СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная редакция СНиП 2.01.07-85*). Следует помнить, что на крыше небольшой высоты (угол наклона до 30 градусов) может накапливаться снег, что увеличивает нагрузку на стропильную систему крыши и негативно влияет на ее герметичность и долговечность. Высокая крыша (угол наклона 45-60°) дает возможность оборудовать жилое помещение под ее сводом и не позволяет осадкам задерживаться, но уязвима к сильным порывам ветра.

    Оптимальный угол наклона четырехскатной крыши часто находится в пределах 30-45 градусов.

    X – Длина крыши (без учета свесов), фактически это значение длины фасадной стены Вашего дома.

    Z – Ширина кровли определяется шириной постройки.

    Если Вам необходимо рассчитать шатровую крышу для квадратного дома, то введите равные значения X и Z. Четырехскатную кровлю для дома прямоугольной формы (X и Z разные) называют вальмовой.

    C – размер карнизного свеса, (необходим, для защиты стен и фундамента от атмосферных осадков) определяется с учетом климатических особенностей Вашего региона (СП 20.13330.2011) и общей архитектурной задумки.

    Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм.

    U – Ширина стропила.

    W – Толщина стропила.

    S – Шаг стропил, т.е. расстояние между соседними стропилинами.

    U и W – важные параметры определяющие надежность всей стропильной системы. Искомое сечение стропила (UхW) зависит от: нагрузок (постоянные – вес стропильной системы, обрешетки, кровельного пирога; временные – снеговые, ветровые; особые – сейсмические воздействия, динамические нагрузки от промышленных взрывов), качества и вида применяемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами. Примерное сечение бруса и шага (

    S) для стропил разной длины приведено в таблице.

    Длина стропилины, ммШаг стропил, ммСечение стропила, мм
    До 3000120080х100
    До 3000180090х100
    До 4000100080х160
    До 4000140080х180
    До 4000180090х180
    До 6000100080х200
    До 60001400
    100х200

    При выборе сечения стропил обязательно руководствоваться рекомендациями, наведенными в СП 64. 13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» с учетом СП 20.13330.2011 «Нагрузки и воздействия».

    O1 – Ширина досок обрешетки.

    O2 – Толщина досок обрешетки.

    R – Шаг обрешетки (т.е. расстояние между соседними досками).

    Обрешетка стропильного каркаса кровли выполняет опорные функции, ее сечение (ширина O1 и толщина O2) определяется весом, жесткостью кровельного материала и углом наклона крыши. Обрешетка должна обеспечивать достаточную поддержку, но в то же время не утяжелять конструкцию. Определить примерные значения ширины (

    O1), толщины (O2) досок для обрешетки и шаг (R) можно с помощью данных таблицы.

    Кровельный материалУклон кровли, градусовСечение обрешетки, ммШаг обрешетки, мм
    Профнастил30-4530×100400-1500
    Цементно-песчаная или керамическая черепица22-30



    30×50;40×50;

    40×60 или 50×50

    300-340
    30-90



    50×150; 60×180320-350
    Мягкая (рулонная) кровля, например, битумная черепицаОт 830×1003-5
    Металло-черепицаОт 2025×100; 30×100300-1000
    Асбестоцементные листы – шифер14-6050×50; 50×100; 7,5×7,5500-750

    Заполняя поля онлайн калькулятора пальмовой крыши, нужно выбрать оптимальное сечения обрешетки и ее шаг в конкретном случае помогут  рекомендации, приведенные в СП 64. 13330.2011 «Деревянные конструкции», СНиП II-26-76* «Кровли» и СП 20.13330.2011 «Нагрузки и воздействия».

    Если необходим чертеж, приближенный к требованиям ГОСТ, отметьте пункт «Черно-белый чертеж», это сэкономит цветную краску или тонер при печати.

    Нажмите «Рассчитать».

    Результаты расчета шатровой крыши:

    Наш онлайн калькулятор с чертежами поможет Вам рассчитать материалы для обустройства шатровой или вальмовой кровли и создаст детализированные чертежи (с точными размерами всех деталей стропильной системы). Вы сможете бесплатно узнать площадь, ширину, высоту кровли, длину пиломатериалов для карнизов, коньков, стропил, обрешетки для каждой стороны крыши и необходимый объем древесины по каждой позиции. Такие данные позволят сформировать представление о стоимости четырехскатной крыши (составить смету) и закупить нужное количество пиломатериала для стропильной системы. Рекомендуется также получить консультацию квалифицированного специалиста (строителя-кровельщика с опытом реализации успешных проектов) по обустройству крыши, поскольку от ее качества, надежности во многом зависит комфорт и уют Вашего дома.

    Калькулятор каркаса вальмовой крыши — дюймы

    Полноэкранный режим

    ?

    Всегда показывать полное меню

    Прилепленное меню

    Смотрите завершенные проекты!

    Свяжитесь с нами

    Есть идея для нового калькулятора или улучшения/дополнения к существующим?
    Или нужна помощь с использованием наших калькуляторов?
    Пожалуйста, дайте нам знать!

    ?

    Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

    Поделись этим!

    Калькулятор каркаса вальмовой крыши — с шаблонами резки угла стропила и планами компоновки — дюймы

    ?

    От внешней стороны стены к внешней стороне стены (длинная сторона)

    Длина стены

    ?

    При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.


    При текущей ширине стены эти значения длины стены работают без регулировки (равный интервал)

    Опции

    Толщина стропил

    ?

    От внешней стороны стены к внешней стороне стены (короткая сторона)

    Ширина стены

    ?

    При использовании точного расстояния между стропилами может потребоваться регулировка центров стропил на каждом конце конька.
    При текущей длине стены эти значения ширины стены работают без регулировки (равный интервал)

    Опции

    Глубина стропила

    Высота стены Толщина бедер
    Толщина стены Глубина бедер

    ?

    Введите угол в градусах напрямую или выберите шаг из раскрывающихся списков для расчета и автоматического ввода угла

    Угол крыши
    ° _11. 522.533.544.555.566.577.588.599.51010.51111.51212.51313.5141415.515.51616.51717.51818.51919.52021222324 в 12 Толщина хребта
    Свес (уровень) Глубина хребта

    ?

    Включите схему с 4 отдельными сегментами крыши и размерами (плоская)

    Сегменты крыши

    ?

    Кровельные листы заходят за концы стропил (на угол)

    Продлевать


    Точное расстояние между стропилами

    ?

    Увеличьте глубину птичьего рта, чтобы опустить края вальмы на одном уровне с обычными стропилами

    Опустить бедро

    ?

    Скошенные кромки вальм для выравнивания с обычными стропилами

    Фаска бедра

    ?

    Точное расстояние сохраняет введенное расстояние и при необходимости корректирует 2 расстояния между крайними ребрами

    Точное расстояние

    ?

    Equal Spacing настраивается до ближайшего UNDER или равного введенному интервалу

    Равный интервал


    ?

    Включите план рабочих замеров конька, стены и отметки расстояния между ребрами

    План размещения


    ?

    Сиденье Бердсмут

    ?

    Показать отдельные схемы домкратов с полными размерами

    Все Джек Стропила
    Ноги Дюймы Метрика
    Все измерения являются фактическими физическими готовыми размерами. Включить латы
    Элементы крыши имеют цветовую маркировку
    Коммон и Король Коммон
    хребет
    Бедренное стропило
    Джек Рафтер

    ?

    Как скорректировать результаты для расширения крыльца вальмовой крыши

    Расширения крыши крыльца

    ?

    Создает ссылку для сохранения или совместного использования текущего расчета

    Поделитесь этим расчетом

    Деталь соединения стропил


    Для хорошей прямой фасции добавьте дополнительный дюйм или 2 к концам всех ваших стропил (общая длина). После того, как они будут готовы, вы можете щелкнуть линией, чтобы отметить и обрезать хвосты по красивой прямой линии, чтобы компенсировать любую деформацию гребня или ошибки маркировки, обрезки и исправления.


    2-х концевые стропила King Common немного отличаются по длине от других обычных стропил, потому что толщина конька и стропила неодинакова.
    Если толщина конька и обычного стропила одинакова, 2 торцевых простых стропила будут такими же, как и все обычные стропила.
    Используйте шаблон стропила для конца King Commons и отрегулируйте длину и срез в соответствии с требованиями.


    Отметьте, вырежьте (и примерьте) 1 обычную и 1 бедро, затем используйте в качестве шаблонов, чтобы отметить и вырезать остальные.

    Если вы используете циркулярную пилу или комбинированную торцовочную пилу, установите угол наклона пилы на 45°, чтобы получить правильные углы наклона и наклона. Если угол скоса пилы установлен на 45°, обрезка вальм и лиан под углом отвеса даст правильные боковые углы.

    Печать бумажных шаблонов в натуральную величину — вырезайте и сгибайте древесину, чтобы отметить и вырезать углы.

    Щелкните левой кнопкой мыши, отпустите и перетащите для измерения в масштабе на диаграмме ниже. Увеличьте масштаб диаграммы для более точных измерений.

    Угол крыши Свес Весы


    Чтобы разметить и вырезать вальмовые отвесы и боковые срезы с помощью циркулярной пилы, распечатайте бумажный шаблон (легко и точно) ИЛИ:
    1: Отметьте конечную линию угла отвеса (назад от квадрата) с обеих сторон бедра. Это острый конец. (пока не резать)
    2: Измерьте расстояние от этой линии и отметьте вторую параллельную линию с обеих сторон бедра. (Это линия, по которой нужно резать)
    3: Установите угол наклона диска циркулярной пилы на 45°, отрежьте 1 сторону по второй линии, наклонив диск к заострённому концу, затем переверните и отрежьте то же самое с другой стороны.

    Распечатайте и вырежьте бумажные шаблоны в натуральную величину — согните дерево, чтобы отметить и вырезать углы (легко)



    Угол обшивки слоя и отступ отреза
    Обе ориентации листа ↔ ↕

    1138,93 фут² = 35,6 листов + 5%10%15% отходов = 40 листов
    Листы округлены до следующего полного листа

    Калькулятор разреза бедра




    Расширения крыши крыльца

    Для расширения крыльца вальмовой крыши от существующей стены здания вы можете использовать половину результатов калькулятора. Введите длину пристройки в поле «Длина стены» и двойная ширина пристройки, затем минус толщина ребра, в записи «Ширина стены».
    (за вычетом толщины конька, чтобы конек стал опорной пластиной — вершина крыши будет немного выше — толщина конька должна быть такой же, как и общая).

    Полученная схема крыши затем «разрезается пополам» по линии вершины конька , при этом нижняя половина является продолжением крыши, с коньком и 2-мя концевыми (корольными) обычными стропилами, становящимися опорными плитами, которые крепятся к существующей стене здания. ①

    Наверх ↑

    Длина расширения крыши должна быть как минимум в два раза больше ее ширины, иначе 2 бедра сойдутся до того, как достигнут существующей стены здания. Если длина пристройки составляет половину длины пристройки, то 2 бедра встретятся на 90 163 на 90 164 с существующей стеной, а крыша достигнет пика. (без гребня), как половина пирамиды. ②

    Если длина удлинителя на 90 163 меньше, чем на 90 164, удвоенная ширина, 2 бедра встретятся до того, как достигнут существующей стены, и вам понадобится гребень, выходящий из существующая стена под углом 90°, чтобы соединить бедра в месте их соединения. В этом случае вы можете ввести длину пристройки в поле «Ширина стены». и удвойте ширину пристройки в «Длину стены», затем «разрежьте диаграмму пополам» вдоль по центру. (переместите или добавьте 2 обычных, чтобы они стали пластинами для опроса на существующей стене) ③

    Ширина крыльца
    Ридж Толстый


    Калькулятор на крыше тазобедренного сустава

    Введите параметры

    Выберите Метрика:

    FOTEMETRICINCHES

    Длина крыши:

    Ширина крыши:

    Угол крыши (градусы):

    Выберите Конец. Площадь крыши:

    Высота крыши:

    Длина коньковой доски:

    Длина вальмового стропила:

    Длина обычного стропила:

    [sosial_buttom]

    Для многих людей возможность получить правильный калькулятор вальмовой крыши очень важно, так как знание того, как измерить вальмовую крышу, будет иметь жизненно важное значение для того, чтобы убедиться, что она получится хорошей. Если вы пытаетесь сделать все это самостоятельно, то вам действительно следует искать наиболее эффективный способ решения таких вопросов, как квадратные метры вальмовой крыши. От вашего среднего калькулятора вальмовой крыши до чего-то более конкретного, например, калькулятора стропил вальмовой крыши, есть много вещей, которые нужно учитывать при таком расчете!

    Для этого вам лучше всего найти хороший калькулятор конструкции вальмовой крыши, чтобы вы могли быстро и просто рассчитать все это. Итак, что же вам нужно от хорошего калькулятора площади вальмовой крыши?

    Для начала, есть из чего выбирать. Некоторым людям нужно будет проработать определенные аспекты работы отдельно, поэтому, например, вы можете начать с поиска калькулятора для вальмовой черепицы. Это облегчит вам получение соотношения, необходимого для вашей черепицы, но для других частей работы вам может понадобиться что-то другое.

    Например, вам может понадобиться калькулятор каркаса вальмовой крыши, чтобы рассчитать глубину и диапазон рамы, которая должна подняться, чтобы убедиться, что все можно обрезать и подготовить до нужного размера.

    Далее вам нужно найти калькулятор угла вальмовой крыши, чтобы вы могли убедиться, что все ваши точные детали для самой крыши будут точными; Правильное определение таких вещей, как площадь и углы, будет очень важно для правильного выполнения такой работы.

    Вам также понадобится калькулятор конструкции вальмовой крыши, который позволит вам рассчитать высоту и общий формат конструкции, гарантируя, что ваши расчеты будут учитывать тип конструкции, на который вы надеялись в будущем.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
