Расчет бетона на ленточный фундамент: онлайн калькулятор

Любая стройка начинается с заложения основания, воспринимающего нагрузку, которую оказывает на него дом или забор. Самым популярным является ленточный фундамент, в состав которого входит бетон и армирующие элементы. Железобетонную ленту закладывают под тяжелые сооружения с массивными перекрытиями. Точный предварительный расчет количества смеси позволяет залить фундамент за один прием, избежать необходимости докупать бетон и тратить деньги на его доставку.

Оглавление:

1. Технология расчета для дома
2. Фундамент для забора
3. Онлайн калькулятор

Факторы, влияющие на расчет бетона на ленточный тип фундамента

Количество бетонной смеси напрямую зависит от линейных размеров основания сооружения. Суммарная длина ленты определяется по проекту: бетон обязательно заливают под наружные стены и несущие простенки. Высота вертикальных граней ленты подбирается с учетом рельефа участка, уровня залегания подпочвенных вод, плотности и пучинистых свойств грунта, а также уровня его промерзания.

Сечение ленты, а затем и ее ширину рассчитывают исходя из характеристик грунта и общей нагрузки на фундамент. Последний параметр определяют как сумму веса сооружения с отделкой, массы жильцов дома, снеговой нагрузки. Расчет площади подошвы выполняют путем деления суммарной нагрузки на табличное значение сопротивления грунта. В формулу включают коэффициент условий работы фундамента – он зависит от сочетания типа грунта и жесткости конструкции.

Полученную опорную площадь умножают на коэффициент надежности. В среднем он составляет 1,2 и соответствует 20%-ному запасу, обеспечивающему снижение давления на основание. Разделив площадь горизонтального сечения ленты на ее высоту, получают искомую величину – ширину ленточного фундамента.

Определить кубатуру смеси можно самостоятельно, применяя простейшие формулы. Для этого нужно знать ширину ленточного фундамента, его высоту и общую длину. Длина ленты определяется как сумма периметра и несущих простенков. Высота складывается из надземной части и глубины заложения, ширину берут из предварительного расчета несущей способности фундамента.

Условно примем ширину равной 0,3 м, высоту – 1,6 м, длину – 40 м. Бетон рассчитывают как объем параллелепипеда:

V = 0,3 х 1,6 х 40 = 19,2 м3.

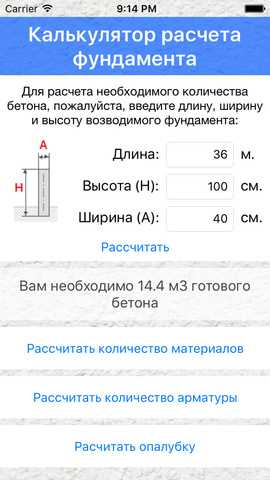

Чтобы упростить расчет количества бетона и избежать при этом ошибок, можно использовать программу-калькулятор. Для этого готовят стандартные исходные данные:

• схему ленточного основания;
• длину и ширину дома;
• ширину и высоту ленты.

В программе указано, в каких единицах следует выражать линейные параметры. Обычно калькулятор позволяет рассчитать не только бетон: параллельно выполняется расчет профиля, длины и общего веса арматуры, размеров опалубки, объема теплоизоляционных материалов

В качестве примера предлагается определить количество расходных материалов, необходимых для того чтобы заложить основание под дачный однокомнатный домик. В калькулятор вводят параметры из таблицы 1.

Таблица 1

После введения данных выбирают опции – например, расчет арматуры или опалубки. Есть программы, в которых арматура рассчитывается по умолчанию, на основании размерных параметров и в соответствии со строительными нормами СНиП 52-01-2003.

В результате вычислений калькулятор выдает сформированные в виде таблицы результаты.

Таблица 2

Наименование параметра	Значение параметра	Единица измерения	Примечание
Суммарная длина ленточного основания	22,4	м	Расчет выполнен по осевой линии ленты.
Площадь подошвы	8,96	м2	Площадь поверхности, на которую опирается фундамент. По ней определяют размеры гидроизоляции.
Площадь наружной боковой поверхности ленты	16,8	м2	Она равна площади утеплителя, которым фундамент закрывают с наружной стороны.
Чистый объем бетонной смеси	6,3	м3	Из-за усадки бетон следует заказать с 10-15%-ным запасом.
Масса раствора	14,74	т	Это приблизительная масса с учетом средней плотности раствора марки М200
Давление, которое оказывает фундамент на почву	0,165	Кгс/см2	Распределенная нагрузка на единицу площади опоры

Если выбрана дополнительная опция расчета арматуры, то калькулятор выкладывает следующую информацию: минимальный диаметр продольных арматурных прутьев, число рядов арматуры в каждом поясе, наименьший диаметр поперечных хомутов, шаг арматуры, ее общую длину и вес.

Расчет опалубки предусматривает вычисление кубатуры пиломатериалов, необходимых для создания формы, в которую будет залит бетон. Толщина досок определяется на основании ГОСТ Р 52086-2003, размеры досок и их количество рассчитываются в зависимости от того, насколько велик фундамент.

Расчет объема раствора под ленточный фундамент для ограждения

Этот тип основания используют, чтобы установить забор практически из любого материала. В качестве него используется бетон, кирпич, металл, дерево. Чтобы получить основание высокого качества, учитывают плотность грунта, глубину его промерзания, уровень расположения грунтовых вод. Так как забор считается легким сооружением, в его основание обычно заливают «тощий» бетон марки марки 150. При условии легкого или скального грунта пригодна бетонная смесь марки 100 с невысоким содержанием цемента. На участках со сложным рельефом и рыхлым грунтом желательно использовать 200-й бетон.

Чтобы рассчитать объем смеси, нужно для начала выяснить габариты ленты. Ее длина соответствует протяженности забора, ширина чаще всего составляет 0,4 м. Средняя глубина ленточного фундамента для забора — 0,5 м. Она является оптимальной для деревянных и металлопрофильных ограждений. Для более массивных конструкций делают фундамент глубокого заложения, проходящий ниже уровня промерзания грунта (обычно разница составляет 30 см).

Пример расчета

Требуется изготовить основание под забор из армированных бетонных блоков общей длиной 25 м. Ограждение устанавливается на участке с пылеватым песчаным грунтом, промерзающим на глубину 1,5 м. Бетон для заливки ленты считают так:

Н = 25 х 0,4 х (1,6 + 0,3) = 19 м3.

Если смесь будет изготавливаться самостоятельно, следует помнить: фундамент будет прочным лишь при условии составления рецептуры бетона в соответствии со строительными нормами.

Онлайн калькулятор расчета состава бетона

mycreations 23 мая, 2015 Калькуляторы расчёта No Comments

Расчет и подбор пропорций компонентов жидких цементных смесей всегда вызывает и будет вызывать массу трудностей, особенно у начинающих домовладельце и строителей.

Для облегчения данной задачи можно использовать онлайн калькулятор бетона, который позволяет произвести расчет, основываясь на заданном объеме.

Выполнение расчетов на калькуляторе состава бетона ведется согласно формуле основанной на водоцементном отношении, которое уменьшается при возрастании прочности бетонной смеси. Водоцементное отношение определяет количество воды, использующейся для замеса и участвующей в гидратации раствора.

С технической стороны ВЦ определяет текучесть и пластичность бетонной смеси. Высокое содержание воды в растворе способствует увеличению пространства между компонентами бетона, что ведет к увеличению его пористости и меньшей прочности после полной гидратации.

Основные компоненты для получения качественной бетонной смеси

На практике повышении ВЦ помогает получить так называемый “Удобообрабатываемый бетон”, который получается при ВЦ равном 0,4-0,8. Использование меньшего значения приведет к тому, что бетонный раствор будет плохо растекаться, что не позволит заполнить необходимое пространство при заливке.

Пропорции цемента, ПГС, щебня и соответствующее ВЦ, использованное в формуле онлайн калькулятора бетона, указаны в таблице ниже.

За исходные материалы было принято следующее – Марка цемента М-400, гранитный щебень с величиной фракции 5-20 мм, песчано-гравийная смесь с примесью гравия до 20% и величиной фракции более 5 мм, что соответствует получению бетона объемный весом 2350-2400 кг/м3.

Содержание страницы

• 1 На что влияет марка бетона
• 2 Какой марки смесь использовать для фундамента
• 3 На что обращать внимание при выборе компонентов
  • 3.1 Читайте также:

На что влияет марка бетона

Монолитные виды фундамента предусматривают использование составов марки не менее М300

Марка бетона – это основной показатель прочности на сжатие, который определяет область применения и качество бетонного раствора.

Класс бетона – это нормированное значение, которое определяет прочность бетона после полной гидратации с гарантированной обеспеченностью. Измеряется в МПа и показывает, что материал с 95% вероятность выдерживает указанную нагрузку. К примеру, бетон B22,5 выдерживает нагрузку 22,5 МПа.

Максимальная прочность определяемая классом, достигается только после полной гидратации и выдерживания смеси в течении 28-30 дней.

Для работ в частном и загородном строительстве наиболее часто используются следующие марки бетона:

• М100 (B7,5) – для выполнения подготовительных работ под заливку монолитных участков или плит, пешеходных дорожек и тротуаров с низкой интенсивностью движения, для подготовки основания под арматурную вязку и заливку ленточного фундамента;
• М200 (B15) – для устройства выравнивающих стяжек, выравнивания оснований, изготовления и заливки различного рода фундаментов, сооружения отмосток и пешеходных дорожек. Наиболее популярная марка бетона, так как является универсальным раствором для выполнения широкого круга задач;
• М300 (B22,5) – для заливки ленточных и плитных типов фундамента, сооружения отмосток и скатов, опор под заборы и ограждения, лестниц и несущих стен и т. д.;
• М400 (B30) – для сооружения особо прочных конструкций, опорных колон и балок, нагруженных фундаментов и объектов со специальными требованиями по прочности.

Вышеприведенный калькулятор бетона включает все распространенные марки. Использование раствора более низких или более высоких марок нецелесообразно. Низкая прочность может привести к быстрому разрушению сооружаемого объекта, а применение более прочных смесей не даст практического эффекта в силу достаточной прочности смесей М300 и М400.

Какой марки смесь использовать для фундамента

Для устройства ленточного фундамента лучше использовать бетонный раствор марки не менее М400

Использование той или иной марки по прочности определяется целым рядом факторов, которые учитываются при проектировании фундамента – это тип и объем сооружаемой конструкции, общая нагрузка на основание, качественные характеристики грунта, уровень грунтовых вод, тип и конструкция фундамента и т.

Без знания определенных величин дать какой-то утвердительный ответ довольно проблематично. В общих случаях, марка бетонного раствора определяется исходя из общих показателей.

К примеру, для фундамента под небольшое здание, возводимое по каркасной технологии, можно использовать смесь М200. Для более тяжеловесных и объемных конструкций из бруса предпочтительно использование более прочного раствора М300. При сооружении зданий из пеноблока или кирпича лучше подойдет бетон М350 или М400.

Если выбор основывается с учетом типовых характеристик грунта, то тут стоит отталкиваться от его состава и уровня грунтовых вод – чем более рыхлый и пучинистый грунт, тем более высокая точечная нагрузка на различные участки фундамента, что предусматривает применение растворов более высоких марок.

Например, для заложения фундамента на глинистой почве желательно применение смеси М400 и более. Для песчаных и скалистых типов вполне достаточно использования растворов М200 или М300.

На что обращать внимание при выборе компонентов

При устройстве особо крупных объектов, рекомендуется заказывать бетонный раствор в специализированных компаниях

Выполнив расчет состава бетона на онлайн калькуляторе можно переходить к выбору и подготовке необходимых компонентов.

Перед покупкой стоит понимать, что получение данных на различных калькуляторах – это всего лишь ориентировочные данные, на которые стоит ориентироваться.

На практике, состав и получаемая смесь сильно зависит от выбранных компонентов:

• цемент – при подборе конкретного вида стоит внимательно обращать внимание на разновидность используемого компонента – обычный цемент, портландцемент, пескоцемент или смесь с добавление армирующих волокон. Применение смесей с небольшой массовой долей исходного компонента может привести к уменьшению плотности и прочностных характеристик;
• песок и ПГС – наличие природных и органических примесей значительно ухудшает технические и эксплуатационные показатели конечного раствора. Содержание большего процентного соотношения гравия в ПГС может привести к недостаточной вязкости, свёртываемости и прочности раствора;
• вода – использование грязной или загрязненной воды с примесями обязательно сказывается на водоцементном отношении, ухудшает смешивание, делает процесс заливки более трудоемким и сложным.

При замешивании раствора, даже при выборе компонентов наилучшего качества, рекомендуется обращать пристальное внимание на процесс выполнения работ и исключать попадания инородных частиц, предметов и компонентов.

В остальном, использование калькулятора расчета оправдано и дает представление о требующихся материалах. При выборе компонентов рекомендуем не экономить и закладывать
“+ 10 %” к материалам, полученным при расчете.

Калькулятор бетонных колонн и фундаментов

Полноэкранный режим

?

Всегда показывать полное меню

Смотрите завершенные проекты!

Свяжитесь с нами

Есть идея для нового калькулятора или улучшения/дополнения к существующим?
Или нужна помощь с использованием наших калькуляторов?
Пожалуйста, дайте нам знать!

?

Создание и печать полномасштабных PDF-файлов с диаграммами на этой странице (шаблоны)

Поделись этим!

Калькулятор бетонных мешков с предварительной смесью Рассчитано на 133,3 фунта на фут³ — учитывайте дополнительные отходы

Калькулятор свай (трубчатый анкер и фундамент)

Рис. 1. Сопротивление при установке сваи

Сваи б/у; в качестве анкеров, чтобы поднять конструкции над землей или предотвратить движение (оседание) фундаментов конструкций. Они могут быть из твердого бетона или трубчатой ​​стали в зависимости от применения.

Бетонные сваи обычно выдерживают очень большие вертикальные сжимающие нагрузки и устанавливаются/изготавливаются путем рытья ямы в земле, в которую опускают предварительно изготовленную сваю и затем закапывают или в которую заливается незатвердевший бетон. Эти сваи не учитываются калькулятором свай CalQlata.

Полые трубчатые стальные сваи, которые являются предметом калькулятора свай CalQlata, обычно используются в качестве анкеров или для предотвращения смещения в фундаментах небольших и средних конструкций в подозрительных грунтовых условиях на суше или на морском дне.

Почва

До 450 миллионов лет назад поверхность земли была каменистой; земли нигде не было. С тех пор почва накопилась на большей части ее поверхности из разложившихся растительных и животных остатков и эродированных пород. Почвы сильно различаются по составу и характеру в зависимости от множества переменных, таких как; состава, температуры и содержания воды.

Источники свойств почвы сильно различаются не потому, что они неверны, а просто потому, что все они разные. Поэтому всегда рекомендуется проверять почву в месте закладки с помощью штифта небольшого диаметра, проникающего на глубину, подходящую для желаемого уровня достоверности. Это относительно недорогой и надежный метод подготовки сваи к размеру перед установкой. К штифту можно применить те же методы расчета, что и к свае.

Указанная несущая способность грунта действительна только при определенных условиях; глубина, пустоты, вовлеченная вода, частицы породы (камни), состав, температура и т. д. — все это способствует изменению прочности в очень малых объемах. Более того, несущая способность обычно зависит от величины и направления нагрузки, т. е. она значительно снижается при растяжении или сжатии вблизи поверхности.

Поскольку прочность грунта увеличивается с глубиной, CalQlata консервативно предполагает, что боковое давление грунта на стенку сваи равно давлению на глубине, умноженному на коэффициент Пуассона грунта (в отличие от его угла сдвига, который также может различаются по глубине).

Сопротивление сжимающей силе в основании или на конце сваи (рис. 1), которая создает дополнительное проникновение (δd), обычно должно быть равно комбинированному напряжению в грунте на глубине. Однако, поскольку условия на острие сваи изменчивы и в значительной степени неизвестны⁽¹⁾ во время установки, калькулятор свай консервативно использует только несущую способность при расчете ударопрочности оголовка сваи.

Установка свай

Рис. 2. Момент смещения сваи

На рис. 1 показаны силы сопротивления стандартной стальной трубчатой ​​сваи во время установки.

Сваи обычно забивают в землю, опуская на них тяжелый груз с определенной высоты. Сила удара создается за счет потенциальной энергии массы. Если молот падает в плотную среду, такую ​​как вода, его эффективная масса (mₑ) должна использоваться при расчете энергии удара (см. 9).0175 Входные данные ниже).

Сопротивление трению⁽²⁾ между грунтом и внутренней и внешней вертикальными поверхностями сваи увеличивается с глубиной. Пошаговое заглубление достигается за счет преодоления несущего напряжения в грунте по площади поверхности вершины стенки сваи. Сила, генерируемая энергией удара, которая изменяется при каждом постепенном изменении проникновения в грунт, должна быть достаточной для преодоления обеих этих нагрузок.

По мере увеличения глубины сваи большая часть силы удара теряется при преодолении повышенного сопротивления трения, уменьшая силу, доступную для проникновения. Таким образом, дополнительное проникновение уменьшается с глубиной установки, что увеличивает усилие на сваю при каждом ударе.

Маловероятно, что грунт будет иметь одинаковую несущую способность, сопротивление сдвигу, коэффициент трения и коэффициент Пуассона вплоть до установленной глубины, поэтому маловероятно, что каждое воздействие приведет к ожидаемому проникновению на соответствующей глубине.

Хотя разумно продолжать укладку до тех пор, пока сила удара (F) не станет достаточной для ваших нужд (Ŵ < F < W̌), было бы целесообразно убедиться, что конечное значение (F) больше, чем (Ŵ+W̌)/ 2
Сила (F) для каждого удара указана в калькуляторе свай.

Прочность сваи

Стенка сваи должна быть способна выдерживать монтажные и эксплуатационные нагрузки, а для определения целостности сваи в зависимости от конкретных условий проектирования требуются отдельные расчеты. Однако наиболее вероятной причиной разрушения сваи является разрушение стены во время установки.

Разрушение или обрушение стенки сваи происходит из-за чрезмерного мембранного напряжения из-за смещения молота/сваи (рис. 2), достаточно консервативную оценку которого можно получить с помощью следующей формулы плоской пластины: σỵ = 6,M/t

Существует множество формул для расчета прочности сваи при сжатии, некоторые из них включают классические или сложные формулы, все из которых можно надежно предсказать с помощью расчета потери устойчивости столбца Эйлера-Ренкина, в котором вы добавляете модуль Юнга материала сваи к модулю упругости сваи. грунт (Eᵖ+Eˢ) при создании составной жесткости (EI) для колонны.

Расчетная мощность сваи

Рис. 3. Боковая емкость

Сопротивление весу достигается за счет комбинации сопротивления трению и несущей способности почвы. Горизонтальным нагрузкам должно противодействовать боковое сжатие грунта, которое зависит от глубины, состава и плотности. Растягивающим нагрузкам от анкеров противостоит масса сваи плюс грунтовая пробка, если она остается внутри, и любое остаточное трение между грунтом и стенкой сваи.

Как и во всех теоретических интерпретациях практических задач, в конечном результате присутствует определенная степень оценки.

Например:

Горизонтальная сила : Сопротивление горизонтальным нагрузкам создает пару моментов (M) на высоте «hᴹ» (рис. 3), величина которой обусловлена ​​комбинацией несущей способности грунта и давления на глубине. . Несущая способность при горизонтальной нагрузке не такая, как при сжатии из-за подъема к поверхности, более того, давление создает большее сопротивление горизонтальным силам, чем несущая способность на значительных глубинах (т. е. когда плотность x глубина > несущей способности). Поэтому CalQlata проигнорировала влияние несущей способности для горизонтальных нагрузок в калькуляторе свай и приняла боковое сопротивление, основанное на давлении x глубина⁽⁴⁾. Вам нужно будет убедиться, что ваша свая не сплющивается чуть ниже поверхности почвы в результате горизонтальной силы.

Усилие сжатия : Если свая не забита в подстилающую породу, ее несущая способность (рис. 4; W) будет зависеть от сопротивления трения и несущей способности грунта, которые могут соответствовать или не соответствовать поверхностным условиям. В этом случае вы можете определить несущую способность установленной сваи на основе конечной силы удара. Однако было бы разумно применить соответствующий запас прочности для учета потенциальной ползучести. Эмпирическое правило CalQlata состоит в том, чтобы принять полную несущую способность и ⅔ сопротивления трения (R̂ᵛ). Калькулятор свай предоставляет как теоретические (W̌), так и эмпирические значения (Ŵ) в своих выходных данных.

Суммарная сила : Когда сваи подвергаются комбинированным вертикальным и горизонтальным нагрузкам (рис. 5; W), сопротивление трения от вертикальной составляющей уменьшается, если горизонтальной составляющей достаточно для преодоления напряжения в грунте. Если грунт и свая теряют контакт более чем на 50 % площади внешней поверхности, сопротивлением трения следует пренебречь. Сопротивление вертикальному восхождению будет зависеть только от веса (сваи и грунтовой пробки, если они сохранены), а сопротивление сжатию будет связано только с напряжением смятия (σ) на кончике сваи.

Предупреждение

Хотя сопротивление трению в свае может быть включено в несущую способность сваи, следует позаботиться о том, чтобы в течение ее расчетного срока службы учитывалось следующее:
1) Определенная ползучесть может возникать с течением времени из-за неоднородностей грунта из-за изменения слоев и вибрационных нагрузок
2) Осадка может привести к заползанию сваи в малопрочный слой
3) Подземные воды снижают сопротивление трению и прочность на смятие
4) Скала, частично поддерживающая сваю, может со временем вызвать наклон
5) Деформация стенки сваи при установке может привести к обрушению в процессе эксплуатации
Все вышеперечисленное может быть выполнено с помощью соответствующих испытаний грунта на глубину, превышающую предполагаемую глубину сваи.

Рис. 4. Осевая нагрузка

Калькулятор свай — Техническая помощь

Единицы

Вы можете использовать любые единицы измерения, но вы должны быть последовательны.
Входное значение ускорения свободного падения (g) используется только для преобразования энергии удара в массовую силу.

Установка

Калькулятор свай прикладывает горизонтальное давление (которое линейно зависит от глубины) к внутренней и внешней стенке сваи из-за коэффициента Пуассона грунта. Сопротивление постепенному проникновению рассчитывается с использованием только напряжения смятия (σ) грунта, напряжение сдвига (τ) используется для расчета угла сдвига для горизонтальной силы (F̌ʰ).

Расчетная грузоподъемность

Калькулятор свай предоставляет множество расчетных нагрузок, только минимальные значения которых (R̂ᵛ, F̂ᵛ, Ŵ) можно использовать с высокой степенью достоверности и без проверочных испытаний. Если вы хотите полагаться на более высокие расчетные мощности, чем указанные, рекомендуется провести подходящие тесты на нагрузку, зависящие от времени.

Переменные слои

Если вы не хотите выполнять подробные расчеты для каждого переменного слоя (рис. 6), вы можете консервативно предположить, что ваша свая имеет такую ​​же глубину, как сумма толщин высокопрочных слоев, игнорируя влияние малопрочные слои вообще. Это также более точный подход, чем предположение о средних свойствах почвы на фактической глубине.

Входные данные

Рис. 5. Объединенные силы

D = максимальная требуемая глубина сваи
Øᵢ = внутренний диаметр сваи
Øₒ = внешний диаметр сваи
ρᵐ = средней плотности⁽³⁾
ρʰ = плотность молотка⁽³⁾
ρᵖ = плотность ворса
ρˢ = плотность грунта
m = масса молотка⁽³⁾
hᵈ = высота падения
σ = напряжение несущей способности грунта
τ = напряжение сдвига грунта
μᵢ = коэффициент трения при установке⁽²⁾
μₒ = коэффициент трения при работе⁽²⁾
ν = коэффициент Пуассона (почва)

Выходные данные

мₑ = эффективная масса молотка⁽³⁾
E = энергия удара
A = площадь поперечного сечения стенки сваи (вершина)
Ď = общая максимальная глубина (d + δd после финального попадания)
n = количество попаданий (для достижения Ď)
R̂ᵛ = минимальное вертикальное сопротивление трения при установке⁽⁵⁾ (из-за μᵢ)
Řᵛ = максимальное вертикальное сопротивление трению после осадки⁽⁵⁾ (из-за μₒ)
F̌ʰ = максимальная горизонтальная сила (на поверхности почвы)
F̂ᵛ = минимальная сила подъема сваи (только масса сваи)
F̌ᵛ = максимальная сила подъема сваи (включая массу пробки и Øᵛ)
Ŵ = минимальная грузоподъемность (от; ⅔μₒ + σ)
W̌ = максимальная грузоподъемность (от; μₒ + σ)
hᴹ = высота от кончика сваи до точки опоры
r₁ = плечо момента над точкой опоры (только для информации)
r₂ = плечо момента ниже точки опоры (только для информации)
M₁ = момент над точкой опоры⁽⁶⁾ (только для информации)
M₂ = момент ниже точки опоры⁽⁶⁾ (только для информации)

Рис. 6. Переменные слои почвы

Результаты последовательности попаданий:
№ = ударный номер
δd = глубина удара
d = общая глубина после удара
F = сила удара

См. Свойства материала ниже для некоторых репрезентативных свойств материалов.

Свойства материалов

Среда установки: Если ваша свая устанавливается с помощью молота, опускаемого под воду, вы должны ввести среднюю плотность (ρᵐ) для воды, в противном случае вы должны ввести значение для воздуха или установить это значение равным нулю.

Материал молотка: Плотность материала молотка (ρʰ) уменьшается на плотность среды при расчете (ρᵐ) для расчета энергии удара (E). Поэтому важно, чтобы обе плотности были репрезентативными.

Материал сваи: Плотность материала сваи используется только в расчетах силы, необходимой для выдергивания сваи из земли (Fᵛ)

Материал почвы: Свойства почвы должны быть основаны на результатах испытаний на месте, если это вообще возможно. Это можно установить, вставив штифт в землю на месте сваи, а затем задним числом определив свойства условий грунта с помощью калькулятора свай и изменив свойства грунта (σ, μᵢ и μₒ), убедившись, что:
а) ретроспективные расчеты отражают фактические условия во время установки;
b) Нагрузки по добыче измеряются по крайней мере через 30 дней после оседания. В качестве альтернативы для целей оценки могут использоваться следующие данные:

Применимость

Калькулятор свай применим только к трубчатым сваям, заглубленным в грунт

Точность

Точность расчетов в калькуляторе свай зависит от введенной информации. Выходные данные в значительной степени основаны на линейном изменении давления с глубиной и постоянной плотности грунта на этой глубине. В этом случае ожидается, что результаты будут в пределах ±10% от фактических значений.

Если почва изменчива по глубине сваи, следует использовать средние значения свойств почвы, и в этом случае; ожидается, что результаты будут в пределах ±20% от фактических значений.

Крайне маловероятно, что какой-либо расчет сваи даст значительно большую точность, чем ожидалось выше.

Примечания

1. Ударная вибрация, смещение грунта и переменные условия с глубиной — все это изменяет торцевую нагрузку сваи во время установки неконтролируемым образом
2. Сопротивление трению при установке меньше, чем при эксплуатации из-за осадки (через ≈30 дней). CalQlata рекомендует, чтобы, если не известны точные значения, коэффициент трения для связных грунтов во время установки был вдвое меньше, чем при эксплуатации, который обычно составляет ≈0,35.
