Калькулятор расход раствора на кладку кирпича: Калькулятор кладочного раствора для кирпича

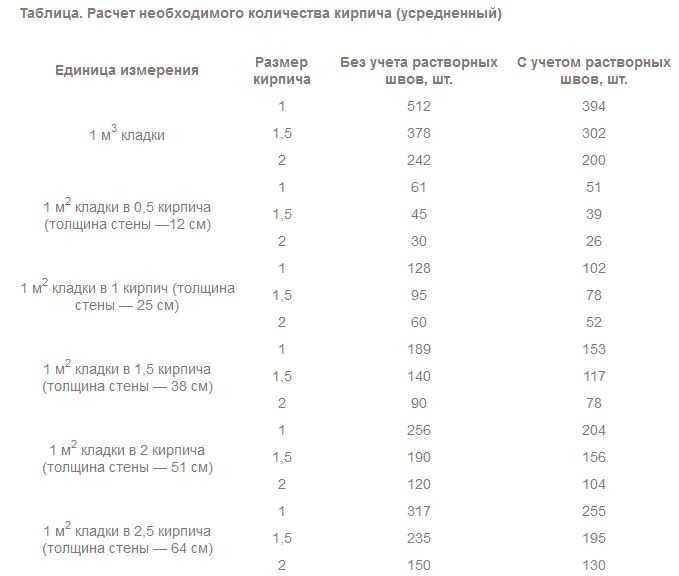

Кроме того, 11,25 фут3/1,25 фут3 = 9 мешков
Песок для штукатурки = 5 x 11,25 фут3 = 56,25 фут ³

Стол для извести и камеди на 100 футов

Негашеная известь = 7 фунтов/100 футов x 850 футов = 59,50 фунтов
Количество смолы = 0,25 фунтов/100 футов x 850 футов = 2,125 фунтов

Следовательно, 60 футов3/объем 1 мешка цемента = 60 футов ³ /1,25 фута ³ = 48 мешков
Количество песка = 5 x 60 футов ³ = 300 кубических футов

Чтобы получить более четкое представление, просмотрите следующий видеоурок.

Лектор: Мальчик-инженер

и процедуры установки

Предыдущий пост

Следующий пост

Contents

Preparatory work

• General information ( схема футеровки, метод футеровки, соотношение смешивания, упаковочный лист, рабочая инструкция . .)
• Техническое совещание с каменщиками/подрядчиками
• Осмотр кожуха печи в ремонтном участке
• Инструкции по технике безопасности

Даже после прохождения самых строгих инструкций по технике безопасности всегда держите глаза открытыми, входя в печь и работая внутри нее!

Методы подкладки

• DAT Bricking Rig
• Pogo Sticks
• Гласти
• Клей
• Bolts
• Скорость накладки

.0005

Футеровка с помощью установки для кирпичной кладки DAT

Пого-стики

Недорогой метод, при котором «пого-палки» поддерживают футеровку. Нет сжатого воздуха. Нет поворота печи, деревянная оснастка не адаптируется к разным диаметрам печи.

Винтовые домкраты: Последовательность прокладки

Преимущества метода винтовых домкратов: Быстрая установка, недорогое оборудование с низкими затратами на техническое обслуживание. Рекомендуется для пэчворка, печей малого диаметра (Ø <4 м) и коротких секций (<4 п. м.)

Способ склеивания

Болтовой метод

Как клеевой, так и болтовой метод требуют квалифицированной рабочей силы, чтобы избежать рисков для безопасности. Для склейки корпус печи должен быть чистым и сухим; низкие температуры (<5°C) замедляют затвердевание клея – следуйте инструкциям производителя!

При склеивании и креплении внутреннее пространство печи не загромождается установочными приспособлениями, домкратами и т.п. Для сборки колец печь необходимо перевернуть.

Скорость футеровки
Безопасность превыше всего. Потом качество. Тогда скорость

Часто цитируемое практическое правило:

Печи Ø 4 м >>> 5 м в смену (10 м/день)

Печи Ø 5 м >>> 4 м в смену (8 м/день) планирование, достаточное количество персонала и квалифицированная рабочая сила 16-20 метров в день будут футерованы без потери качества

Кирпич и раствор

• Основной и глиноземистый кирпич
• ВДЗ по сравнению с профилями по ISO
• Крепление по сравнению с футеровкой из раствора
• Металлические листы прилагается
• Картоны

Формы кирпичей: VDZ по сравнению с ISO

Общая рекомендация: Используйте формы VDZ для основной футеровки и формы ISO для глиноземистых кирпичей
Примечание. Для печей очень большого диаметра (Ø > 5,6 м) формы ISO рекомендуются также для основного кирпича, за счет большей конусности, что повышает устойчивость футеровки при пуске печи.

Накладки VDZ имеют прибл. На 30% больше кирпичных швов, что обеспечивает повышенную гибкость и термостойкость колец. К базовым кирпичам прикреплен картон, чтобы компенсировать более высокое тепловое расширение. Глиноземные кирпичи обычно укладывают на раствор, чтобы отрегулировать большие допуски на размеры глиноземистого кирпича.

Картоны (базовые кирпичи)

Крепится на осевой шов (толщина 1,5 мм). Выгорание картона происходит быстрее, чем тепловое расширение кирпича, поэтому необходимо соблюдать большую осторожность при повороте печи во время нагрева.

Металлические листы (кирпичи магнезиально-хромитовые)

Крепятся на радиальном стыке каждого кирпича (толщина 0,7 мм). Начинает размягчаться прибл. 600°C и окисляться при >1000°C, образуя керамическую связку между кирпичами. Не следует путать с прокладками шпонки, которые вбиваются для затягивания колец.

Растворная прокладка

Раствор на радиальных швах помогает выровнять неровности поверхности кирпича и равномерно распределить нагрузку по всей площади. Поэтому рекомендуется для секций печи с повышенной механической нестабильностью или овальностью (например, шины, привод печи, выпускное отверстие). Толщина растворного шва не должна превышать 1 мм.

Футеровка заклепками
Для простоты и скорости монтажа большинство основных кирпичей имеют футеровку заклепками, т.е. без раствора или металлических листов.

Процедура укладки кирпичей

• Маркировка осевых и радиальных линий (например, с помощью Radialign)
• Ступенчатые и прямые кольца
• Закрытие кольца (ключевые кирпичи, положение ключевых кирпичей, давление домкрата…)
• Ключевые прокладки (положение, толщина , процедура забивки…)
• Подходит к старой кирпичной кладке (L-образные формы, положение разреза/кирпича стандартного размера…)
• Повторная регулировка старой кирпичной кладки
• Открытые осевые швы в старой кирпичной кладке – что допустимо?
• Подготовка к прогреву

Разметка осевых и радиальных линий
Фиксация осевых и радиальных линий (а) уровнем и отвесом или (б) лазерным угломером

Кладка кирпича

• Стартовые кольца по указанное соотношение смешивания
• Ударьте кирпичи по месту резиновым молотком
• Часто проверяйте параллельность колец радиальным линиям
• Всегда проверяйте, чтобы холодная поверхность кирпича полностью соприкасалась с кожухом печи

Рекомендуется: Ступенчатая футеровка

Допускается: Прямая футеровка

Система с двумя конусами

Сравните теоретическое и фактическое соотношение смешивания в каждом кольце, задокументируйте отклонения!

Проверка соотношения смешивания

Закрытие кольца: Будьте очень осторожны, чтобы правильно закрыть каждое кольцо!

(1) Затяните кирпичи с помощью гидравлического домкрата. Максимальное давление домкрата не должно превышать 35-40 Н/мм2 (~1/2 кирпича прочности на холодное сдавливание). При поддомкрачивании кирпичи подбивают резиновым молотком 9.0005

(2) Соедините стандартные формы и кирпичи-ключи, чтобы получился прямой шов толщиной 4-6 мм. Никогда не режьте стандартные или ключевые формы параллельно радиальному стыку, чтобы соответствовать зазору!

Избегайте V-образных или Λ-образных швов: Кирпичная кладка всегда будет расшатанной, даже после подкладки

(3) Установка последнего кирпича: Если комбинация кирпичей идеальна без открытого шва, никогда не стучите по кирпичу молотком!

(4) Смещенное расположение ключевых кирпичей и ключевых прокладок. Не используйте более 2-3 прокладок на кольцо. Рекомендуемая толщина 2 мм. Используйте пневматический привод для регулировочных прокладок, если он доступен. Без привода регулировочных шайб допустимы регулировочные шайбы толщиной 3 мм. Ступенчатые (скошенные) прокладки значительно облегчают забивку. Забивайте не более одной прокладки на соединение.

Что не так?

(5) После высвобождения кирпичной установки (или винтовых домкратов) кольца должны оставаться в контакте с кожухом печи

Новая футеровка соприкасается со старой

После выламывания кирпичей старая футеровка, оставшаяся в печи, должна быть закреплена уголками, приваренными к корпусу печи. Удалите наросты на осевом стыке старой футеровки (стрелка) шлифовальным инструментом, а не молотком

По возможности первое кольцо не прорезайте, между цельными кольцами кладите колотые кирпичи.

Используйте длинные кирпичи (Г-образной формы) для заполнения зазора 200-300 мм. При использовании кирпичей стандартной формы никогда не используйте кирпичи <100 мм. Составная подкладка повышает устойчивость. Задокументируйте положение разрезанных колец.

Магнезиальные кирпичи нельзя резать водой! Влажные магнезиальные кирпичи, вероятно, будут гидратироваться во время нагрева в печи.

Замените прокладками открытые радиальные швы в старой кирпичной кладке, чтобы избежать риска скольжения кирпича во время нагрева.

Открытые осевые швы в старой кирпичной кладке: зазоры шириной до 60 мм заполнить керамической плиткой. Если зазор > 60 мм, удалите соседнее кольцо и заполните вырезанные длинные профили.

Подготовка печи к разогреву

После закрытия последнего кольца и удаления кладки, винтовых домкратов и т.п., повернуть печь на минимальную скорость на 180° и проверить футеровку на предмет открытых стыков, провисания колец. При необходимости подтянуть кольца дополнительными шпоночными шайбами.

Сравните теоретическое и фактическое количество/формы установленных кирпичей. Документируйте отклонения от теоретического числа.

В случае отливок носового кольца следуйте инструкциям поставщика по сушке.

Специфические ситуации на подкладках

• Деформационная оболочка печи
• Корректирующие кольца в радиальном направлении
• Частичный ремонт (исправление)
• Упорные кольца
• Veitch-Magottea. Деформированный корпус печи

  Всегда сложная задача для каменщиков. Выровняйте деформированную оболочку строительным раствором или бетоном. При необходимости обрежьте кирпичи так, чтобы они лучше подходили к корпусу печи.

  Не рекомендуется: Для заполнения V-образных швов раствором или заливкой. Прочность на раздавливание тонких слоев строительного раствора и бетонных изделий значительно ниже прочности кирпича

  Кирпич по сварным швам
  Никогда не подготавливайте кирпичи путем скалывания молотком – при необходимости используйте ножовку по кирпичу

  Корректирующие кольца в радиальном направлении

  Используйте раствор или керамическую бумагу макс. толщина 2 мм. Стальные прокладки НЕ рекомендуются.

  Снимать расширительный щит НЕ рекомендуется.

  НЕ рекомендуется: Для удаления картона

  Стопорные кольца
  Для простоты рекомендуется использовать два стопорных кольца (50 x 50 мм)

  По возможности используйте стандартные формы, избегайте обрезки. Шаг 50 мм на выпускном участке обычно не препятствует потоку клинкера

  Принято: Резка кирпича на выходной стороне. Всегда режьте основные кирпичи насухо!

  Принято: Во избежание резки кирпича и в случае, если существующее стопорное кольцо не удалено, его можно покрыть заливкой. Вставьте пластик между кирпичом и бетоном!

  Комбинация стопорного кольца и литья (с металлическими анкерами) обеспечивает очень высокую стабильность. Закручивание спирали перед стопорным кольцом усложняется составной футеровкой из стандартных кирпичей и кирпичей длиной 300 мм

  Для сильного распора футеровки компания RHI разработала специальную удерживающую систему: систему Veitsch Magotteaux. Он состоит из сотовых чугунных сегментов, поставляемых Magotteaux, Бельгия, и кирпичей специальной формы ANKRAL R2.

  Коническая секция

  Рекомендуется: специальные формы для максимально плотного прилегания к корпусу печи. Используйте как можно меньше раствора в радиальных швах – кирпичная кладка в конусной части не должна быть сжата

  Не рекомендуется: стандартные формы плюс раствор и колотые кирпичи в нижнем и верхнем конце конуса

  См. чертеж для определения положения осевых температурных швов

  Запуск печи

  • Кривая прогрева
  • Выгорание картона
  • Повторная прокладка в случае прерывания прогрева
  • Процедура отключения

  Кривая прогрева

  Выгорание картона при температуре 200-800°C происходит быстрее, чем тепловое расширение магнезиальных кирпичей, поэтому печь следует включать на самой низкой скорости. Контролируйте разницу температур между шиной и кожухом печи (<160°C) и миграцию шины.

  В случае, если необходимо прервать нагрев и охладить печь, проверьте устойчивость футеровки перед повторным розжигом печи. При необходимости повторно зашпаклюйте незакрепленные участки подкладки.

  Это может произойти при неправильной установке ….

  Кривая отключения должна следовать кривой нагрева в обратном направлении. Вход в печь раньше чем через 24 часа после отключения будет затруднен из-за раскаленного покрытия, прочно прикрепленного к футеровке.

  Категорически НЕ рекомендуется разбивать и опорожнять покрытие во время охлаждения путем вращения печи на максимальной скорости. Он может перекрутить футеровку, раздавить кирпичи у стопорных колец и деформировать выпускные сегменты.

  Хранение

  • Общие инструкции по хранению
  • Срок годности (основной кирпич, глиноземистый кирпич, строительный раствор)
  • Гидратация магнезиальных кирпичей
  • Мокрые кирпичи, секции мокрой футеровки

  Проверяйте материалы по прибытии на наличие повреждений при транспортировке.

  Хранить огнеупорные материалы под крышей в вентилируемых, сухих помещениях, защищенных от дождя, брызг воды, снега и т.п. со всех сторон.

  В тропических условиях откройте пластиковую термоусадочную пленку, чтобы избежать конденсации воды внутри поддона.

  Максимальная высота полки

  Максимальный срок хранения

  Шамотный и глиноземистый кирпич не подвержен гидратации и может храниться неограниченное время.

  Раствор не должен храниться на складе заказчика более 12 месяцев.

  Магнезиальные кирпичи восприимчивы к гидратации, особенно в тропических условиях и когда они изготовлены из синтетической магнезии высокой чистоты.

  Гидратация магнезиальных кирпичей
  Радиальные трещины (стрелки) являются однозначным признаком гидратации; гидратированные кирпичи больше нельзя использовать.

  Гидратация магнезиальных кирпичей

  Мокрые кирпичи и мокрые футеровочные секции

  Магнезиальные кирпичи, которые намокли, должны укладываться открыто и вентилироваться при температуре окружающего воздуха до полного высыхания. Не используйте горячий воздух, не подвергайте мокрый кирпич воздействию тепла, излучаемого кожухом печи. После высыхания тщательно проверьте кирпичи на наличие радиальных трещин. Намокшие участки новой футеровки необходимо удалить и заменить сухими кирпичами.

  Мокрые кирпичи необходимо удалить!

  Отчет об установке – настоятельно рекомендуется!

  • Основные данные (начало и окончание работ, установленные кольца и марки кирпича, расположение марок кирпича, метод футеровки и т.
