Расчет стен – теплозащита, утепление, температура и точка росы — Теплонадзор

Эта публикация не совсем про тепловидение в строительстве, скорее, совсем не про тепловидение. Сегодня я хочу рассказать о расчете теплового и влажностного режима наружных ограждающих конструкций. Задача такая часто возникает при тепловизионном обследовании зданий, оценке проектного уровня теплозащиты, разработке мероприятий по утеплению конструкций.

Тепловизор показывает нам только температуры поверхностей. Что происходит внутри, как распределяется температура по толщине конструкции неразрушающим методом не определить. Кроме температуры важным показателем является положение плоскости возможной конденсации влаги в конструкции, иными словами, положение точки росы. Будет конструкция сухой или с конденсатом зависит от положения точки росы. Это зависит от множества факторов, среди которых толщина и материалы всех слоев, температура и влажность в помещении, температура и влажность снаружи.

В своде правил СП 23-101-2004 «Проектирование тепловой защиты зданий» глава 9 «Методика проектирования тепловой защиты зданий» посвящена тепловому расчету и определению проектного значения сопротивления теплопередаче конструкции, глава 13 «Расчет сопротивления паропроницанию ограждающих конструкций» посвящена влажностному расчету.

Исходные данные для расчета приведены в приложении Д «Расчетные теплотехнические показатели строительных материалов и изделий». Данные для расчета также можно взять из актуализированной версии СП 50.13330.2012. Внимание! Во многих программах использованы климатические данные СНиП 23-01-99, который заменен на СП 131.13330.2012.

[button color=»#ffffff» background=»#333333″ size=»medium» src=»http://yadi.sk/d/B5e8q-g52wQ1r»]СП 23-101-2004[/button] [button color=»#ffffff» background=»#333333″ size=»medium» src=»http://yadi.sk/d/OZa8t8KCBQteY»]СП 50.13330.2012[/button]

Существует ряд программ, которые позволяют автоматизировать расчет теплового и влажностного режимов ограждающих конструкций. Ниже я даю ссылки на бесплатные инструменты расчета.

ТЕПЛОРАСЧЕТ ссылка: http://теплорасчет.рф, или немецкий: http://www.u-wert.net

[divider scroll_text=»Наверх ↑»]
ATLAS SALTA ссылка: http://www.atlasrus.spb.ru

[divider scroll_text=»Наверх ↑»]

Теплотехнический калькулятор ссылка: http://www.

smartcalc.ru/thermocalc

[divider scroll_text=»Наверх ↑»]

Огромная просьба, пожелания и вопросы о работе программ отправлять на сайты указанных программ. Там есть поддержка, форум, вам ответят. Внимание! Teplonadzor.ru никакого отношения к программам не имеет, ответственности за использование программ и их результатов не несет.

калькулятор расчета толщины утеплителя (теплоизоляции) для стен

Содержание

В процессе утепления стен минеральной ватой для утепления стен очень важно заранее рассчитать все параметры теплоизоляции. Убедиться в том, что вы все сделали правильно.

Только после расчета следует приступать непосредственно к монтажу утеплителя. Но как выполнить расчет теплоизоляции правильно и не сделать ошибку во время его осуществления?

Монтаж пенополистирольных плит на стену

Сейчас мы в этом подробно разберемся.

1 Зачем нужен расчет?

Кто-то из вас может задать закономерный вопрос, а зачем собственно рассчитывать все так дотошно?

Ведь можно просто на глаз взять, к примеру, 10 сантиметров утеплителя из пенопласта, и его наверняка хватит для полноценного утепления дома.

И действительно, при отделке тех же стен часто расчет вообще не выполняется. Но это не всегда правильно.

Если вы экономный человек и желаете расходовать свои средства правильно, то вам придется выполнить несколько простых действий.

Это необходимо для того, чтобы получить возможность использовать точное количество утеплительного материала. При этом его будет достаточно и для надежной теплоизоляции, и для размещения точки росы в правильном месте.

С теплоизоляцией все и так понятно, даже если производится утепление ангара с помощью ППУ. Если толщины утеплителя не хватит, то поверхность стен не будет защищена должным образом. Рано или поздно она промерзнет, а это значит, что температура у вас в доме упадет, и очень быстро.

Тут важно использовать формулы расчета, чтобы не прогадать с толщиной, при этом не затрачивая лишних средств на работу. Ведь лишние пару сантиметров того же пенопласта – это тоже деньги.

В особенности если вы собираетесь отделывать всю наружную поверхность стен. На таких площадях перерасход теплоизоляции может существенно отразиться на вашем кошельке.

к меню ↑

1.1 Что такое точка росы?

Второй – более неочевидный момент, заключается в необходимости смещения точки росы. Для стен, особенно наружных, важно просчитать точку росы правильно.

Точкой росы называют место отложения конденсата. Конденсат образуется из-за пара, что проходит через стену. Выходит он из помещений внутри. Это нормальный процесс. Поверхность стен постоянно подвергается воздействию пара, так как пар – это продукт жизнедеятельности человека.

Горячий, слегка увлаженный воздух довольно легко проходит через почти все конструкции. И если стена не защищена пароизоляцией, то пар будет беспрепятственно выходить наружу.

Внутреннее утепление стен минеральной ватой по каркасу

Однако выход пара может существенно затрудниться, если температура разных конструкций имеет разные показатели.

Наверняка вы видели, как на поверхности стен в сарае или на даче скапливается вода даже с утеплителем для стен снаружи. Она появляется ниоткуда и провоцирует появление на площади стен грибков, а также других подобных неприятностей.

Образуется конденсат из-за того, что неутепленные стены имеют пониженную температуру. Они промерзают, и на внешнем крае стены появляется так называемая точка росы. Положение, где температура конструкции находится на уровне примерно 10 градусов по Цельсию.

Именно в этом месте при образовании конфликта температур происходит физический процесс образования конденсата.

Если человек позаботился о монтаже утеплителя на поверхность стен, то они уже не промерзнут так, как раньше. Однако это не значит, что проблема решена. Без основательного расчета утеплитель может тоже частично промерзать. Это означает, что точка росы просто сместится на дальний край утеплителя.

Все бы ничего, да вот только большинство теплоизоляционных материалов влагу не любят, особенное ее избыточное количество. Нахождение в таких условиях может привести к различным неприятностям.

А всего этого можно избежать, если использовать калькулятор для расчета рабочей толщины теплоизоляции стен.

к меню ↑

1.2 Функции калькулятора

Выполнять расчет толщины для утепления стены можно вручную, а можно и с помощью калькулятора.

Калькулятор в привычном понимании – это специальная вычислительная машина, которая помогает проводить нам расчеты. Он часто используется даже при ручном выведении оптимальной толщины стен.

Однако в данном случае подразумевается другой калькулятор. Имеется в виду специальная программа по расчету эффективности теплоизоляции и утепления полиуретаном.

Сам по себе расчет можно изложить всего в нескольких формулах. Основные различия есть только в том, что каждый хозяин использует определенные материалы.

Так, стены могут быть выполнены из:

  • Кирпича;
  • Бетона;
  • Легких блоков;
  • Древесины и т.д.

Слой утеплителя в пустотелой стене из пеноизола

При этом каждый материал имеет свою теплопроводность и влияет на конструкции. Аналогичная ситуация проходит с утеплителем для стен. Строители часто прибегают к помощи:

То есть по сути, все что от нас требуется – заранее определить нужные значения и подставить их в формулу. Этим и занимается калькулятор. Будучи прописанной по текущим стандартам программой, он содержит в себе все необходимые для работы данные.

Вам же нужно только выбрать материал, вписать его параметры и получить ответ. У того же пенопласта теплопроводность немного отличается от минваты.

Калькулятор же примет все заданные свойства и через секунду выдаст вам результат. Причем результат будет максимально точным, ведь калькулятор не может ошибаться.

Такие программы существенно упрощают жизнь людям. Даже далекому от математических формул и строительства человеку справиться с ними будет достаточно легко.

к меню ↑

2 Процедура расчета

Использовать калькулятор – это конечно хорошо. Но не будем забывать и про личные качества. Все-таки знание и понимание процесса расчета даст нам намного больше сведений, чем бездумное забивание нескольких цифр в рабочую программку.

Да и к тому же рассчитывать утеплители очень просто. Вся процедура заключается в сравнении наличных параметров и свойств, которые необходимы для качественного утепления.

Сначала рассчитывают номинальное теплосопротивление стен. То есть те их теплоизоляционные свойства, которыми они обладают изначально.

Теплосопротивление на утепление стен минеральными плитами считают по формуле:

R=p/k, где

  • R – непосредственно теплосопротивление;
  • P – толщина слоя;
  • k – коэффициент теплопроводности.

Однако показателей сопротивления будет несколько. Ведь стена может состоять не только из одного лишь кирпича или бетона. Снаружи ее могут отделать слоем в 3-4 см штукатурки, а изнутри нанесут еще несколько сантиметров шпаклевки. Все это надо рассчитать и сложить.

В итоге вы получите общий показатель сопротивления, что есть у ваших стен на данный момент. Затем вы сравните его с номинальными показателями по температурному региону.

Схематическое изображение теплоизоляционного пирога

Для этого загляните в справочник строительных норм. Под каждый регион в нем указывается показатель теплосопротивления, при котором стена эффективно удерживает тепло внутри дома. В большинстве случаев полученный показатель будет ниже номинального, и это нормально.

При несоответствии вам нужно отнять от номинального сопротивления реальное. Полученный результат и будет тем теплосопротивлением, которое необходимо будет нивелировать с помощью использования утеплителя.

к меню ↑

2.1 Расчет утеплителя

Итак, недостающие показатели получены. Что же делать дальше? А все очень просто. Действуем по той же схеме. Теперь у нас уже есть понимание того, сколько примерно тепла нужно компенсировать.

Также у нас есть показатели теплопроводности самих утеплительных материалов. Например, у пенопласта он находится 0,035 Вт/м. Данные берутся с таблиц.

Мы перемножаем показатели друг на друга, чтобы получить примерную рабочую толщину утеплителя. Если, например, 50 мм пенопласта не хватит, чтобы полностью компенсировать потери теплосопротивления, то нужно просто увеличить эту толщину и пересчитать ее еще раз.

В конце концов, вы придете к нормальному значению, что будет вас устраивать. Прелесть выполнения расчета в том, что вы сможете подобрать практически идеальный слой утеплителя и сэкономить на этом существенные деньги.

Вместо того чтобы по стандарту утеплять стены десятисантиметровыми пенополистирольными плитами или жидкими утеплителями для стен, можно задействовать несколько формул и определить, что в вашем случае, например, хватит и 7 см пенопласта. Так зачем платить больше?

Собственно, все калькуляторы расчета утеплителя работают по этим же формулам. Просто там все данные уже забиты в ядро программы. Это касается как табличных параметров, так и формул, а также порядка их просчета.

Человеку больше не нужно искать формулы, подставлять в них значения и мучиться с расчетами. Программа перебирает все эти функции на себя, при этом выполняя работу намного быстрее. Любой расчет такой калькулятор способен выполнить почти мгновенно, что тоже большой плюс.

к меню ↑

2.2 Пример расчета теплоизоляционных конструкций (видео)

что это такое в строительстве, калькулятор и таблица, температура и определение, расчет в стене

Точка росы – температура, при которой выпадает конденсат, а именно, влага из воздуха превращается в водуТочка росы – это условная температура, при которой накопившийся водяной пар начинает конденсироваться. Точка с такой температурой размещается в определенном месте, в частности: на стене снаружи, в толщине стены, на стене именно внутри. В зависимости от самого нахождения точки росы, которая может быть дальше или ближе по самой толщине стены к внутреннему площадному помещению, стена может быть мокрая или сухая. Точка росы, зависит от влажности и температурного потока воздуха внутри помещения.

Чем ниже влажность внутри помещения, тем точка росы меньше температуры воздуха внутри самого помещения. Грамотно определить точку росы в непосредственно стене может совершенно каждый и для этого совершенно не обязательно обладать и владеть какими-либо специальными знаниями и навыками, так как сделать это вполне можно самостоятельно.

Что такое точка росы

Одной из наиболее значительных проблем в процессе проведения проектирования и строительства дома является защита зданий от потери тепла и соответственно, теплоизоляция важных ограждающих конструкций. Очень важно знать, что такое точка росы и как правильно произвести расчет этого показателя. Определение точного значения и нахождения точки росы, от которой во многом зависит конструктивные решения проектирования стен и покрытий, является важным вопросом при проведении расчета тепловой защиты.

Точка росы может перемещаться в стене по ее толще в случае изменения температуры снаружи и внутри помещения.

Если внутри помещения температура остается стабильной, а на улице она снижается, то показатель точки росы передвинется по внешней толщине стены ближе к помещению.

Точка росы

При проведении расчетов точки росы для определенного помещения, важно сделать расчет для:

  • Наибольшего значения показателей температуры и влажности;
  • Среднего значения;
  • Наименьшего значения.

Температура предмета, на котором будет образовываться конденсат, зависит от двух показателей, а именно окружающей температуры воздуха, а также его влажности. Например, если внутри комнаты температура составляет 20

оС, а влажность 50%, то температурный показатель точки росы будет составлять примерно 13 оС. Именно поэтому, если в помещении будет находиться предмет с такой температурой или меньше, то на нем возникае конденсат. Если же на улице холодно, то внутри стены будет образовываться конденсация пара и наблюдается увлажнение. Если неправильно рассчитать точку росы, то постоянное образование конденсата приведет к его накоплению и постепенно на стенах начнет появляться плесень, что приведет к разрушению дома.

Понятие точка росы в строительстве

В строительстве очень важно правильно рассчитать точку росы, так как в случае, если она окажется завышенной, то все строительные материалы прослужат очень недолго, так как под воздействием постоянной повышенной влажности будут очень сильно портиться.

Если конденсат будет образовываться на поверхности полимерных материалов, то это может привести к таким дефектам как:

  • Вздутие поверхности;
  • Ее большое отслоение;
  • Шагрень.

Осуществить визуальный просчет точки росы в стене, скорее всего не получится, для этого понадобится таблица специальных показателей и бесконтактный термометр.

Точку росы чаще всего рассчитывают в строительстве

Повлиять на этот показатель могут несколько факторов, в частности, таких как:

  • Толщина стены, а также используемые для утепления стройматериалы;
  • Влажность;
  • Температура.

Если стена не утеплена, то точка росы будет изменяться под воздействием климатических условий. Если погодные условия стабильны, то она сместится ближе к наружной стене и сам дом в таком случае, совершенно не пострадает. При резком похолодании эта точка переместится к внутренней части стены. Помещение в таком случае напитается конденсатом, а стены будут медленно намокать.

Важно! Если при проведении ремонтных работ не учитывать климатические условия, то при возникновении проблем в доме, устранить их будет достаточно сложно, почти что невозможно.

В случае, если стена отделана изнутри, то точка росы будет располагаться между ней и утеплителем. При повышенном уровне влажности она переместится ближе к стыку с обработанным утеплителем, что может оказать отрицательное воздействие на дом. Стоит отметить, что при влажном климате проводить утепление можно только при условии качественной отопительной системы, которая способна обеспечивать одинаковые температурные показатели во всех комнатах.

В случае проведения наружного утепления стен, точка росы передвинется внутрь утепляющего слоя. При приобретении материала, предназначенного для теплоизоляции, нужно учитывать этот показатель и определить оптимальную толщину утеплителя.

Расчет точки росы

Каждый человек желает жить в кирпичном, панельном или деревянном доме комфортно, однако, это не удастся в условиях повышенной влажности. При конденсации воздух становится вреден не только для самого дома, но и для человека. Если наблюдается постоянно повышенная влажность, то стены и потолок могут покрыться плесенью, особенно в кирпичной и каркасной постройке, которая очень вредна для организма и тяжело выводится с поверхности. Зачастую приходится даже демонтировать все отделочные покрытия, чтобы избавиться от болезнетворных микроорганизмов.

Чтобы не допустить образование конденсата, нужно посчитать точку росы в стене и определить, насколько целесообразно проводить в доме ремонтные работы, утепление или вообще строить новый дом.

Расчет точки росы

Стоит помнить, что это понятие строго индивидуально для каждого случая, именно поэтому, нужно учитывать такие факторы как:

  • Климатические тонкости вашего региона;
  • Присутствие и частота мощности ветровых потоков;
  • Толщина стен;
  • Стройматериал, использованный для строительства.

Влажность, хоть и в пределах допустимой нормы содержится в каждом утеплителе, именно поэтому, важно следить за тем, чтобы она не повышалась, и не образовывался конденсат. Провести расчеты можно самостоятельно, так как существует даже специальная программа для чайников, которая поможет определить уровень влажности.

Температура точки росы

Зная месторасположение точки росы, можно найти, чему равна толщина материала, применяемого при утеплении. Тем самым можно проводить утепление пенопластом, не допуская образование конденсата в нежелательном месте. Однако, обязательно нужно знать, в какой ситуации проводить утепление стены изнутри, а когда проводить утепление – снаружи.

Чтобы вычислить этот показатель, обязательно нужно учитывать такие факторы как:

  • Климатические условия;
  • Зона проживания;
  • С чем граничит утепляемая стена;
  • Работа вентиляционной системы;
  • Качество работы отопительной системы.

Температура точки росы

Кроме того, этот показатель зависит от материала и толщины стен, измеряется давление в отопительном котле, а также температуры снаружи и внутри помещения. Это можно сформулировать, таким образом, чем теплее регион, лучше отопление, система вентиляции и толще стена, тем большая констатация внутреннего утепления стены. Как показывает практика, что предпочтительнее всего обустраивать наружное утепление.

Определение: точка росы

Мало узнать, какой должна быть точка росы в стене, также нужно определить, каким образом можно применять результаты, которые дал этот расчет. Зная, где расположена эта точка, можно правильно определить толщину предметного утеплителя, предотвращая тем самым образование конденсата.

Существуют определенные факторы, которые воздействуют на точку росы.

В частности, к таким факторам относятся:

  • Климатические условия;
  • Наличие утеплителя;
  • Постоянное нахождение или временное проживание;
  • Точный уровень внутренней и наружной влажности.

На точку росы воздействуют определенные факторы

В некоторых случаях провести утепление стен просто невозможно. К таким параметрам относятся такие как: при постоянном проживании в доме, если толщина стены достаточная, если вентиляционная система работает в соответствие со всеми нормами, если нагревательная система работает хорошо.

Можно привести вполне конкретный пример обустройства отопительной системы. В частности, чем лучше будет вентиляционная и отопительная система, тем большая удельная вероятность того, что будет применено внутреннее утепление.

Особенности точки росы в стене

Чтобы обеспечить существенные нормальные свойства качества для всех ограждающих конструкций по удельной теплозащите, нужно обязательно знать не только величину условного значения температуры оседания конденсата, но и ее положение и прохождение в пределах всех ограждающей конструкции. Понятие точка росы в различных сооружениях для наружных стен проводится в трех основных вариантах и затем строится график, где расположение контурности выпадения конденсата может быть различное.

В частности, такие как:

  • Конструкция выполнена без дополнительного утепления;
  • Утепление только наружное;
  • Утепление наружное и внутреннее.

Особенности точки росы в стене

В деревянном доме при правильно определенной толщине стен, точка росы будет располагаться около наружных поверхностей, так как древесина представляется природным материалом и характеризуется наличием уникальных качеств. Она имеет достаточно малую теплопроводность и высокую степень паропроницаемости. Деревянные стены не требуют какого-либо дополнительного утепления. Единая конструкция может быть грамотно возведена со слоем хорошего утеплителя только лишь с наружной стороны. При правильном проведении всех требуемых расчетов, а также выборе требуемой толщины материалов, конденсат внутри помещения появляться не будет.

Конструкция может быть утеплена с наружной и внутренней части. Однако, в таком случае, чтобы предотвратить образование конденсата, нужно предусмотреть воздушный проход, отверстия для вентиляции и обустроить дополнительную вентиляционную систему.

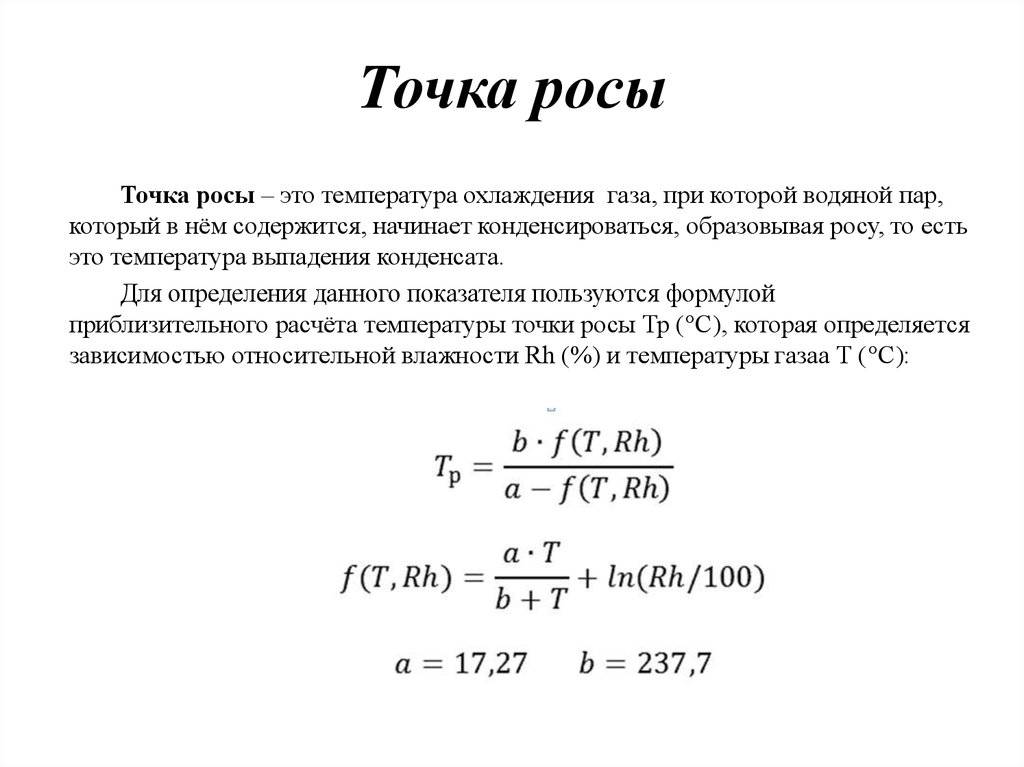

Формула точки росы

Существует несколько различных вариантов расчета точки росы.

В частности, таких как:

  • онлайн-калькулятор;
  • таблица;
  • формула.

Таблица определения точки росы

Достаточно удобным может быть расчет точки росы по формуле, который проводится при наличии известных показателей температуры и уровня влажности. Итоговое значение считается примерным, в связи с погрешностями некоторых факторов. Для жилого помещения нормальные показатели влажности составляют 60%, а температуры – 21 оС. Таким образом, можно рассчитать оптимальную толщину утепления, которая поможет предотвратить потерю тепла из помещения и промерзание стен.

Точка росы (видео)

Точка росы внутри зданий присутствует всегда, и при этом рассчитать количество влаги по одной только формуле достаточно сложно, можно только обозначить область конденсации. А это дает возможность предпринять требуемые меры по удалению лишней влаги, а иногда и вовсе предотвратить ее образование.


Добавить комментарий

Узнайте методику расчета точки росы для правильного утепления дома

Многие из вас наблюдали появление капелек влаги на поверхностях – на трубах холодного водоснабжения, стенах бани, окнах п также при перемещении вещей с мороза в комнатную температуру. Это объясняется просто: предмет охлаждает окружающий воздух, провоцируя образование конденсата.

Появление влаги возникает из-за разности температур внутри и снаружи помещения. Это физическое явление неразрывно связано с понятием «точка росы». Разберёмся, что означает термин, рассмотрим его значение в утеплении дома и приведём примеры самостоятельного расчёта.

Что это такое?

Начнём с азов – обратимся к школьному курсу физики. Итак, что такое «точка росы»? Так называют температуру, при которой воздух начинает преобразовываться в жидкость. В результате на поверхности образуются капельки влаги – конденсат, который может впоследствии трансформироваться в иней, туман или испариться.

Элементарный пример – стоящий на плите чайник. Когда вода начнёт закипать, на поверхности крышки будет выступать конденсат. В этом случае, температура нагревшейся крышки чайника будет соответствовать точке росы.

Другой пример: запотевшие окна в квартире. Здесь точка росы указывает, что внутри помещения повышенная влажность, соответственно при большой разнице внутренней и внешней температуры (зимний период), на окнах образуется конденсат.

Отсюда можно сделать вывод, что точка росы – это своеобразный индикатор влажности воздуха. Учитывая, что речь идёт о температурном явлении, точка росы измеряется в градусах по Цельсию.

Влажность воздуха

Разбираясь с определением точки росы, мы отметили, что явление напрямую зависит от влажности воздуха. Учитывая эту особенность, имеет смысл заострить внимание на этом вопросе более детально.

Что такое влажность воздуха? Это содержание жидкости в окружающей атмосфере. Величина может иметь абсолютное и относительное значение.

Абсолютная влажность – фактическое содержание влаги в одном кубометре воздуха. Данный показатель принято обозначать латинским символом F. Рассчитать абсолютную влажность можно по формуле:

F= M:V, где:

  • M – фактическая масса влаги;

  • V – объём воздуха.

  • F – содержание влаги, выражается в Г/м3.

Относительная влажность – величина, показывающая реальное содержание влаги в атмосфере по отношению к номинально допустимым значениям при температурных показателях. Единица измерения выражается в процентном соотношении, которым пользуются дикторы, сообщая прогноз погоды.

Именно относительная влажность привязана к понятию точки росы.

Если говорить о точке росы, можно выделить несколько любопытных фактов:

  1. Это значение никогда не превышает фактическую температуру воздуха.

  2. Температура точки росы напрямую привязана к содержанию влаги в воздухе.

  3. Высшую точку можно наблюдать в тропическом климате, низшую – в арктическом.

  4. 100 % относительной влажности атмосферы приводит к образованию конденсата.

  5. Высшую точку росы можно наблюдать перед прохождением холодного атмосферного фронта.

Эти нюансы помогут лучше разобраться с капризным определением.

Точка росы, °CВосприятие человекомОтносительная влажность (при 32 °C), %
более 26 крайне высокое восприятие, смертельно опасно для больных астмой 65 и выше
24—26 крайне некомфортное состояние 62
21—23 очень влажно и некомфортно 52—60
18—20 неприятно воспринимается большинством людей 44—52
16—17 комфортно для большинства, но ощущается верхний предел влажности 37—46
13—15 комфортно 38—41
10—12 очень комфортно 31—37
менее 10 немного сухо для некоторых 30

Бытовое значение

Многие жильцы частных и многоквартирных домов никогда не задумывались о точке росы. Это вполне объяснимо: внутренние стены помещений всегда тёплые, здесь никогда не выступает конденсат. Капельки влаги могут появиться на окнах, когда за окном стоят лютые морозы.

Такой баланс будет сохраняться до тех пор, пока жильцы не решатся на дополнительное утепление дома или квартиры изнутри. В этом случае, разность температур изменится, под слоем утеплителя начнёт скапливаться влага. При этом вид и стоимость утеплителя не будут играть значения.

Если речь идёт о природных материалах, появятся такие проблемы:

  • вздутие;

  • плесень;

  • расслоение.

Бетонные и кирпичные конструкции начнут постепенно разрушаться.

Чтобы избежать этих проблем, точка росы должна приходиться на слой утеплителя, который расположен с внешней стороны стены. Возникает логичный вопрос: «Как найти искомую точку?».

Где находится точка росы

Расположение точки росы (ТР) можно выявить самостоятельно при визуальном осмотре стены. Рассмотрим различные ситуации на примерах.

  1. Неутеплённые стены. Здесь точка может находиться в середине конструкции, смещаясь к внутренней поверхности при резких похолоданиях. В первом случае, внутренняя поверхность будет сухой, Если ТР постоянно смещена ближе к внутренней стороне, поверхность будет сыреть в течение всего холодного времени года.

  2. При наружном утеплении. При правильном выполнении работ точка росы будет приходиться на слой утеплителя, здесь и будет образовываться конденсат. Это указывает на правильные расчеты при строительстве. Если неверно рассчитан слой утеплителя, ТР может находиться в любом месте толщи стены.

  3. При внутреннем утеплении. Здесь точка будет неизменно сдвинута внутрь помещения. Она может находиться в центральной части стены, непосредственно под утеплителем. Поверхность стены или середина утепляющего слоя будут частично сыреть. В этом случае, материал будет мокрым всю зиму.

Из приведённых примеров видно, что точка росы не обладает точным положением и может смещаться при перепадах температур.

Последствия неправильных расчётов

Если при строительстве здания допущена ошибка в расчётах, тёплый воздух, выходящий из помещения, будет сталкиваться с холодным и преобразовываться в конденсат. В результате на поверхности, обладающей температурой ниже точки росы, будут появляться капельки влаги.

Зимний период в большинстве регионов страны продолжается долго, сопровождается стабильно низкими температурами, поэтому стены будут постоянно мокрыми.

Это явление может доставить массу неприятностей жильцам.

  1. Уровень комфорта в жилых помещениях снизится.

  2. Высокая влажность воздуха внутри помещений спровоцирует хронические заболевания дыхательных путей.

  3. Отсыревшие стеновые конструкции – это идеальная среда для появления плесени.

Дома, пораженные стеновым грибком, начинают разрушаться.

Исправить ситуацию можно своими силами. Для этого нужно вывести точку росы на внешнюю сторону стены.

Оптимальный вариант – утепление дома с внешней стороны. Это поможет снизить величину температурного перепада и вывести ТР наружу. Чем толще утепляющий внешний слой, тем меньше вероятность того, что точка росы придётся на стеновые конструкции.

Что влияет на показатель?

При определении точки росы, нужно учитывать такие факторы:

  1. Фактическую толщину стеновых конструкций.

  2. Вид строительного материала.

  3. Вариант утепления дома: внутреннее/наружное.

  4. Микроклимат в помещении – системы отопления и вентиляции.

Зная эти особенности, можно вычислить точку росы самостоятельно.

Как рассчитать с минимальной погрешностью?

Чтобы определить температуру точки росы, не нужно полагаться на интуицию и действовать «на глазок». Существуют формулы, которые позволят точно определить температуру образования конденсата.

Для вычислений обычно применяют такую математическую формулу:

ТР = (B F (T,RH)) : (A-F (T,RH)) следовательно F (T,RH) = A T : (B+T) + LN (RH : 100)

Здесь:

  • ТР – искомое значение;

  • A – 17,27;

  • B – 237,7;

  • T – внутренняя температура;

  • RH – значение относительной влажности;

  • LN – натуральный логарифм.

Рассчитаем точку росы при следующих условиях: внутренняя температура – 21 0С, влажность воздуха – 60 %.

Вначале вычисляется функция F (T,RH). Подставляем нужные значения и получаем следующее: 17,27 х 21 : (237,7 + 21) + LN (60 : 100) = 1,401894 + (-0,51083) = 0,891068.

Определяем температуру точки росы: (237,7 х 0,891068) : (17,27 х 0,891068) = 211,087 : 16,37893 = 12,93167 0С

Помимо этого, можно воспользоваться специальными таблицами (нормативный документ СП 23-101-2004) или онлайн-калькулятором, который предлагают некоторые сайты строительной тематики.

Прибор для определения точки росы

Чтобы определить ТР можно использовать специальные устройства для измерения влажности воздуха. Найти искомое значение поможет конденсационный гигрометр. Устройство удобно в применении, а принцип действия основан на встроенной зеркальной поверхности, которая реагирует на температуру окружающей среды.

Первичный замер определяет температуру зеркала. На поверхности образуется конденсат и проводится повторный замер. Разность значений покажет абсолютную либо относительную влажность воздуха. Точные настройки прибора помогают определить точку росы для любой поверхности.

Заключение

Точка росы – это фактор, которым не стоит пренебрегать при возведении зданий любого назначения. С расчётами вполне можно справиться самостоятельно, не прибегая к услугам специалистов.

При этом учитывайте все нюансы, включая климатические условия региона проживания, режим проветривания помещений, работу отопительной системы. Правильное определение точки росы – залог долговечности здания и комфортных условий проживания.

Точка росы — определение, расчет

Почему потеют окна, двери, стены? Почему покрываются конденсатом вещи, занесенные с холода в теплое помещение? Почему мокреют трубы холодной воды? — ответ один, температура поверхности предмета ниже температуры точки росы.

Точка росы (Температура точки росы ТР) – это температура, при которой начинает образовываться роса, т.е. температура до которой необходимо охладить воздух, что бы относительная влажность достигла 100%

Содержание статьи:

Со школьного курса физики мы знаем, что влажность воздуха (содержание воды в воздухе) определяется двумя параметрами:

Абсолютная влажность;
Относительная влажность.

С абсолютной влажностью ( f ) все понятно – это количество воды, в граммах, содержащейся в одном кубическом метре воздуха, единица измерения – грамм в метре кубическом, г/м3.

f = m / V

где:

V — объём влажного воздуха;

m — масса водяного пара, содержащегося в этом объёме.

Относительная влажность ( RH ) – это количество воды содержащейся в воздухе относительно максимально возможного количества воды при данной температуре и давлении, единица измерения проценты, %.

Причем с увеличением температуры, максимально возможное количество воды содержащейся в воздухе – увеличивается.

Соответственно при уменьшении температурыуменьшается.

При дальнейшем понижении температуры «лишняя» вода начнет конденсироваться в виде капель росы – это и есть точка росы.

Несколько фактов о точке росы.

  • Температура точки росы не может быть выше текущей температуры.
  • Чем выше температура точки росы, тем больше влаги находится в воздухе
  • Высокие температуры точки росы бывают в тропиках, низкие в пустынях, полярных областях.
  • Относительная влажность (RH) около 100 % приводит к выпадению росы, инея(замороженная роса), тумана.
  • Относительная влажность (RH) достигает 100 % в период дождей.
  • Высокие точки росы обычно происходят перед холодными температурными фронтами.

Как определить, рассчитать точку росы?

Ответ очевиден –

определить по таблице,
рассчитать по формуле,
рассчитать на «Калькуляторе расчета точки росы».

1. Для определения точки росы существуют специальные таблицы,

где в столбцах указана Относительная влажность в %, в строках – температура окружающего воздуха в °С, в клетках на пересечении — температура точки росы, для выбранной влажности и температуры.

Для примера выбрана относительная влажность 60 %, комнатная температура 21 °С на пересечении видим значение точки росы 12,9 °С.

Соответственно при данных условиях, конденсация влаги произойдет на холодных поверхностях (например, оконных стеклах) с температурой поверхности ниже, чем 12,9 °С.

На специализированных сайтах существуют более подробные таблицы определения точки росы, но для «домашнего пользования» вполне достаточно, ниже приведенной таблицы, ее можно сохранить, распечатать и использовать при необходимости.

2. При расчете температуры точки росы, используем формулы 1.1 и 1.2.

Формула для приблизительного расчёта точки росы в градусах Цельсия (только для положительных температур):

Tp = ( b f ( T, RH ) ) / ( a — f ( T, RH ) ), ( 1.1 )

где:

f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ), ( 1.2 )

Тртемпература точки росы, °С;

a = 17.27;

b = 237,7;

Ткомнатная температура, °С;

RHотносительная влажность, %;

Ln – натуральный логарифм.

Рассчитаем точку росы для тех же значений температуры и влажности.

Т = 21 °С;

RH = 60 %.

Вначале вычислим функцию f ( T, RH )

f ( T, RH ) = a T / ( b + T ) + ln ( RH / 100 ),

f ( T, RH ) = 17,27 * 21 / (237,7+21) + ln ( 60 / 100) =

= 1,401894 + (-0,51083) = 0,891068

Затем температуру точки росы

Tp = ( b f ( T, RH ) ) / ( a — f ( T, RH ) ),

Tp = (237,7 * 0,891068) / (17,27 — 0,891068) =

= 211,807 / 16,37893 = 12,93167 °С

Итак, наш результат вычислений Тр = 12,93167 °С.

3. Значительно проще рассчитать точку росы используя «

Калькулятор расчета точки росы» на нашем сайте.

Заполняем значения:

Температура воздуха внутри помещения, °С. — 21;

Относительная влажность, %. – 60.

Жмем на кнопочку «Рассчитать» и сразу же получаем значение температуры точки росы – 12,93 °С.

Сбросив результат, можем рассчитать Тр для других значений.

Как видим, значение точки росы для всех трех способов совпадает:

Тр = 12,9 °С;

Тр = 12,93167 °С;

Тр = 12,93 °С.

Разница лишь в количестве знаков после запятой.

Возникают справедливые вопросы – зачем нам нужна эта точка росы, зачем мы уделяем так много времени для определения или расчета, какое практическое применение имеет точка росы?

В местах, где постоянно скапливается влага, создаются, благоприятные условия для развития плесени, грибковых спор, что очень отрицательно влияет на здоровье находящихся вблизи людей.

Зная точку росы, мы можем не допустить образования конденсата на поверхностях нашего помещения.

Используя:

1.«Калькулятор расчета температуры внутреннего стекла стеклопакета (оконного профиля)», определив температуру внутреннего стекла стеклопакета Твсс в холодный период, можно спрогнозировать наличие или отсутствие конденсации влаги на стекле (профиле) Вашего окна.

Пример у нас имеется (мы хотим заказать) окно, выполненное с:

  • оконного профиля KBE Etalon, имеющего сопротивление теплопередаче — 0,65 (м2 °С /Вт).
  • однокамерного стеклопакета 4M-16-4M , имеющего сопротивление теплопередаче -0,32 (м2 °С /Вт).

Мы хотим узнать внутреннюю температуру оконного профиля и стеклопакета при температуре в помещения 21°С, и внешней температуре – 20 °С.

Подставляем значения в калькулятор и получаем результат:

Температура внутренней стенки оконного профиля выше точки росы

13,12 > 12,93 .

Следовательно конденсата на стенке оконного профиля, при выбранных условиях не будет.

Температура внутренней стенки стеклопакета ниже точки росы,

4,98 < 12,93.

Значит, на внутренней стенке стеклопакета будет образовываться конденсат.

Вывод: стеклопакет 4M-16-4M не подходит для указанных условий.

Попробуем стеклопакет с большим сопротивлением теплопередаче, например двухкамерный пакет с И-стеклом 4М-10-4M-10-И4 , имеющим R опр = 0,64 ( м2 °С / Вт ).

При этом 12,99 > 12,93,

превышение незначительное, для указанных условий желательно использовать профили и стеклопакеты с сопротивлением теплопередаче от 0,7 (м2 °С / Вт).

2. «Калькулятор расчета температуры наружного воздуха, при которой наступит точка росы на внутренней поверхности стеклопакета» Зная сопротивление теплопередаче стеклопакета, температуру и влажность в помещении можем рассчитать внешнюю температуру, при которой температура внутреннего стекла стеклопакета будет равна температуре точки росы.

Т.е. внешнюю температуру ниже, которой внутреннее стекло будет потеть.

В предыдущем примере мы определили, что профиль KBE Etalon и стеклопакет 4М-10-4M-10-И4 не будут потеть при внутренней температуре 21 °С и внешней — 20 °С, но хотелось бы знать есть ли запас по уменьшению внешней температуры и какова его величина.

Как видно по результатам расчета, уже при понижении температуры до — 20,96 °С для оконного профиля и до – 20,31 °С для стеклопакета температура внутренней стенки будет равна температуре точки росы.

Вывод:

Данный комплект оконного профиля и стеклопакета хорошо подойдет в местностях, где средние температуры воздуха холодного периода года не опускаются ниже минус 15-18°С.

3. «Калькулятор расчета сопротивления теплопередаче стеклопакета», можно рассчитать минимальное сопротивление теплопередаче стеклопакета, при котором температура внутреннего стекла будет выше температуры точки росы.

Т.е. минимальное сопротивление теплопередаче стеклопакета, при котором стекла не будут потеть.

Для выбранных условий сопротивление теплопередаче оконного профиля и стеклопакета должно быть более 0,635 (м2 °С /Вт).

Таким образом, используя результаты вычислений, еще на стадии выбора элементов окна можно количественно оценить, как оно поведет себя в холодный период года, подобрать оптимальный вариант комплектации.

Читайте также:

Потеют окна

На множество вопросов, почему потеют окна : пластиковые; деревянные; в доме; в квартире; в комнате; на кухне; на балконе; на Read more

Звукоизоляция окна

Уровень шума жилого помещения регламентируется санитарными нормами. Это значит, что определен максимальный его уровень, который не влияет на здоровье и Read more

Точка росы в каркасном доме

Расположение точки росы в каркасном доме

Точка росы – температура, при которой охлажденный воздух превращается в пар и начинает оседать в виде конденсата. При строительстве каркасного дома параметры точки росы просчитываются специалистами с особой тщательностью. Пароизоляционные и теплоизоляционные слои, а также необходимость вентиляции – это все то, что позволяет свести к минимуму появление конденсата внутри каркасных стен и предотвратить повышенный уровень влаги.

Расчет каркасной стены нашего производства. Дом для круглогодичного проживания



Расчет точки росы в каркасном доме

  1. «Пирог» стены каркасного дома состоит из внешних и внутренних обшивочных плит, внутри которых находится слой пароизоляционного и теплоизоляционного материала. Если толщина данного слоя будет недостаточной или инженеры проектировщики составят проект, в котором не будет вентиляционных зазоров, в зимнее время теплые воздушные массы будут неизбежно встречаться с холодным потоком воздуха, а повышенное давление водяных паров приведет к образованию большого количества конденсата.



  2. В результате все теплоизоляционные материалы могут намокнуть, что в свою очередь приведет к быстрому разрушению деревянного каркаса и других несущих конструкций, изготовленных из дерева.

  3. Вот почему так важно правильно рассчитать все параметры при создании проекта и применить на практике все расчеты инженеров во время строительства.

  4. На официальном сайте компании ООО «ПРОЕКТСТРОЙ-П» вы можете самостоятельно произвести расчет точки росы, воспользовавшись онлайн калькулятором.



  5. В соответствующие графы просто введите требуемые параметры и нажмите «рассчитать». Вы получите результат, который и будет применимым к вашей конструкции каркасного дома.

  6. Стоит отметить, если вы оформляете заказ в компании ООО «ПРОЕКТСТРОЙ-П» на строительство каркасного дома под ключ, будьте уверены, вам проведут все работы в соответствии с техническими нормами и требованиями. Наши клиенты могут не заботиться буквально ни о чем.

  7. Высококвалифицированные специалисты учтут все, чтобы ваш каркасный дом был качественным, долговечным, надежным и уютным.







  8. При этом использовать калькулятор расчета точки росы можно и нужно, чтобы узнать, действительно ли несущим деревянным конструкциям не угрожает разрушение в результате систематического появления конденсата внутри стен.

 Гарантия качественного строительства

 Наверняка, вы останетесь довольны проведенными расчетами. Ведь современная технология строительства каркасных домов от компании ООО «ПРОЕКТСТРОЙ-П» — это сочетание гарантии качества, быстроты и минимальной цены.



Стены вашего дома никогда не промерзнут, не промокнут и в них не образуется плесень, которая неизменно присутствует там, где уровень влажности повышен. Доверяйте строительство только надежным компаниям и наслаждайтесь уютом в собственном доме.

 Перейти к:

Позвоните нам
+7(495)665-15-42
Мы расскажем Вам все о точке росы в каркасном домостроении



Что такое точка росы – калькулятор для вычисления, определяния

При неправильном определении точки росы, материал, из которого состоит несущая и теплоизоляционная конструкция дома, не сможет в полной мере выполнять свои функции. Кроме того, образуются проблемы с отелочными материалами, они начнут опадать, окна – запотевать, на стенах появится грибок и плесень. Чтобы избежать неприятных последствий, во время ремонта или при строительстве дома нужно предварительно определить, где именно находится точка росы. Калькулятор упростит задачу, но владельцу следует разобраться в основных аспектах данного показателя.

Содержание

  1. Что это такое
  2. Что влияет на показатель
  3. Определение местонахождения
  4. Что необходимо для правильного расчета
  5. Формула расчета
  6. Что делать при появлении конденсата

Что это такое

{add_n22}

Точка росы – показатель, определяющий концентрацию влаги в воздухе. Чем больше уровень влажности в доме, тем выше будет значение. Но при расчете точки росы учитывается множество критериев, основными из которых являются:

  • изменяемая степень давления;
  • температурный режим наружного воздуха.

Величина точки измеряется в градусах. Поэтому она считается определенной температурой воздуха, при которой окружающая среда начинает насыщаться испарениями. Здесь нужно принимать во внимание аспект – сама область образования конденсата физически не может превышать показатель температуры воздуха.

Как проступает конденсат при разном утеплении

Вспомните, как образуется конденсат – достаточно контакта нагретого кислорода с охлажденным предметом. Туман возникает при совпадении температурного режима наружного воздуха и точки росы. Если учитывать данные значения можно с точностью вычислить степень концентрации влаги на улице и в доме.

Что влияет на показатель

{add_n23}

На уровень точки росы в помещении имеют прямое влияние несколько основных факторов:

  • толщина стен, материал тепловой защиты здания;
  • температура в регионе;
  • влага – чем больше степень насыщенности в стенах (воздушном зазоре), тем выше коэффициент образования конденсата.

Тепловое сопротивление. График теплового сопротивления и смещение точки росы

Чтобы более точно понимать, как данные факторы влияют на показатель росы, рассмотрим более подробно наглядные примеры:

  1. Стены в доме не имеют внешнего и внутреннего утепления

Положение точки росы будет смещаться исходя из климатических показателей на улице. Если погода стабильная, температурный режим неизменен, показатель располагается ближе к наружной части кладки. В данной ситуации пагубных влияний для самого здания образование конденсата не имеет.

При наступлении заморозков или похолодания, местонахождение сдвинется к внутренней области. Следствием такого исхода считается образование конденсата в помещении и постепенному намоканию кладки.

  1. Имеется ли теплоизоляция снаружи перегородок

В этом случае калькулятор онлайн определит, что точка росы располагается внутри теплоизоляционной прослойки. Это очень важный фактор, который следует в первую очередь учитывать при подборе строительного материала и толщины утеплителя.

  1. Теплоизоляционная защита здания располагается изнутри

Здесь теплотехнический расчет обозначит, что точка росы находится между серединой стены и утеплительным стройматериалом. Если дом располагается в регионе с повышенной влажностью, то такое местонахождение показателя не является положительным. При резком понижении температурного режима область конденсата сместится на стык стены и теплоизоляции, что может негативно отобразиться на несущей конструкции, утеплительной системе.

Поэтому создавать теплоизоляционную защиту внутри дома можно только в случае наличия мощной отопительной системы, которая способна создать одинаковый микроклимат в каждой комнате.

Если ремонт уже завершен, но при этом строитель не пользовался для вычисления точки росы калькулятором Смарткалк или не производил подсчет самостоятельно, устранить проблему без больших затрат будет невозможно. Потребуется убрать весь утеплительный слой и устелить его повторно, но уже учитывая местонахождение параметра конденсата.

ВИДЕО: Утепление стен – убираем точку росы

Определение местонахождения

{add_n24}

Перед тем как выполнять расчет расположения точки росы требуется обозначить следующие нюансы:

  • погодные условия в городе, где находится дом, а также график изменения температуры;
  • толщина внешних перегородок, несущих конструкции здания;
  • стройматериал, из которого состоят сены;
  • интенсивность ветров.

В процессе возведения дома застройщику нужно подробно изучить, может ли в материале, который используется для возведения стен, повыситься показатель влаги. При обнаружении высокой степени конденсата, владельцу недвижимости потребуется переделывать ремонт, поскольку толщина теплоизоляции была подобрана неверно или при его монтаже строитель допустил ошибку.

Что необходимо для правильного расчета

Для расчета точки росы нужно использовать специальные элементы:

  • термометр стандартный и бесконтактный;
  • гигрометр.

Определите температурный режим на уровне 60 см от поверхности пола. Для этого можно положить обычный термометр на ровную поверхность в виде журнального стола или стула. Далее в этой же части помещения требуется вычислить степень влажности, в данном деле потребуется гигрометр. В представленной таблице найдите свои показатели, при помощи которых можно определить параметры.

Теперь зная необходимые значения можно определить, подходит дом для утеплительных работ или нет. Ответ поможет получить бесконтактный градусник, им следует измерить температурный режим на том же уровне – 60 см от пола.

Конечным этапом считается сравнение двух температур. В случае если разница в значениях превышает 4ºС, то в здании имеется повышенная влага и точка росы. Ремонтные работы следует проводить только при правильном определении толщины теплоизоляционного слоя и под контролем опытного строителя.

Формула расчета

{add_n25}

Общими формулами для расчета параметра с учетом теплоизоляционного слоя являются:

Определение символов:

  • h2, 2 – толщина утеплительного слоя и стены;
  • λ1, 2 – показатель проводимости тепла через перегородки и утеплитель;
  • N — коэффициент теплового сопротивления.

(T1-T2)*N=T3

Определение символов:

  • T1, 2 – температурный показатель с внешней и внутренне части стен;
  • Т3 – коэффициент перепада температурного режима в перегородке.

Результат:

Применив значения, которые получились в результате расчета, требуется создать график с диапазоном температурных режимов Т3, расположенным в стене и оставшимися градусами на теплоизоляцию. В необходимой области отметьте показатель.

>>>Онлайн калькулятор расчета точки росы<<<

Что делать при появлении конденсата

В любом доме существует несколько определенных мест, где может образоваться конденсат:

  1. Наружная честь перегородки. В данной области появление данного показателя сводится к минимуму. Как правило, внутренняя часть стены остается сухой.
  2. Между внешней и внутренней частью перегородки. Риск образования конденсата вырастает при резком понижении температурного режима на улице.
  3. Внутри стены дома. Образуется параметр в редких случаях, но даже при подтверждении его появления избавиться от испарений ничего не поможет. Остается смириться с увлажненными перегородками на протяжении всего холодного периода года.

В данных ситуациях частично решить проблему поможет монтаж пароизоляционного слоя. Пленка будет удерживать испарения, которые поступают с улицы.

ВИДЕО: Точка росы или почему выпадает конденсат

Тепловой анализ ограждающих конструкций здания и влажность

Тепловой анализ ограждающих конструкций здания

Пример

: использование THERM и WUFI-ORNL / IBP для прогнозирования конденсации и влагосодержание в стеновых конструкциях

Филип Луо, архитектор, LEED AP
4 января 2010 г.

1.0 Введение

После судебного разбирательства по делу о токсичной плесени Балларда против Fire Insurance Exchange. в 2001 году архитекторы и владельцы зданий все больше беспокоились об ответственности, вызванной наличием плесени на здоровье жильцов и качество воздуха в помещениях.Дело Балларда показывает, что присяжные были готовы вынести многомиллионные судебные решения против страховых компаний за ответственность за загрязнение плесенью. 1 Часто участвуют в качестве ответчиков в судебных процессах о загрязнении плесенью, архитекторы начинает сомневаться в том, что «старые эмпирические правила» проектирования для контроля влажности в оболочке здания ‘может способствовать накопление влаги в некоторых зданиях 2 .

К счастью, есть ряд программных приложений, которые могут помочь Архитекторы оценивают эффективность своей конструкции оболочки. Эта статья исследует две бесплатные программы анализа конвертов: THERM и WUFI. THERM — бесплатная программа, предоставляемая Национальной лабораторией Лоуренса Беркли. для анализа двумерной теплопередачи через строительные изделия. WUFI-ORNL / IBP, совместная разработка Окриджской национальной лаборатории и Институт Фраунгофера — это гигротермальная модель, предсказывающая перенос влаги. в системах ограждающих конструкций зданий в течение определенного периода времени.

2.0 Дождевик по сравнению со стеной из металлических панелей

Ventilated Rainscreen — это система облицовки, разработанная архитекторами и производителями производители приложили все усилия для улучшения характеристик влажности традиционных систем облицовки металлическими панелями. В этом исследовании будет использоваться THERM и WUFI для сравнения производительности системы Rainscreen с традиционная система металлических панелей.

РИСУНОК 1. РАЗРЕЗ ТРАДИЦИОННОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ

Традиционная система металлических панелей механически крепится к металлической каркасная стена. Между металлической панелью и ограждением здания находится прослойка из воздухопроницаемого гидроизоляционного материала, такого как строительная бумага (асфальт пропитанная бумага) или строительная пленка. Полость стойки изолирована ватный утеплитель (минеральное волокно). Между металлическими шпильками и интерьером гипсокартон — это пароизоляция. Пароизоляция сохраняет тепло, влажность попадание воздуха в полость стены.

РИСУНОК 2. ВЕНТИЛИРУЕМЫЙ ДОЖДЕВЫЙ ЭКРАН

Вентилируемый дождевик отделяет внешнюю металлическую панель от ограждение здания с вентилируемым воздушным пространством и слоем жесткой изоляции.Вместо того, чтобы пропускать воздух через слой гидроизоляции, гидроизоляция слой также является воздушной преградой. Полость стойки неизолирована и не герметизируется пароизоляцией. Таким образом, воздух из внутренних помещений здания может высушить полость шипа.

3.0 Термический анализ холодного климата (THERM)

В данном исследовании используется программное обеспечение LBNL THERM 3 для сравнения тепловых характеристик сборки металлических панелей и сборки вентилируемого дождевого экрана в холодное время года, городской климат, такой как St.Луис, штат Миссури. 99% зимних дизайнерских условий данные из международного аэропорта Сент-Луис Ламберт показывают температуру воздуха 6 ° F (-14,5 ° C) и точки росы -6,5 ° F (-21,4 ° C). Температура в помещении установлена ​​на 68 ° F (20 ° C) с относительным значением 50%. Влажность (RH).

РИСУНОК 3. СХЕМА ТЕПЛОПЕРЕДАЧИ ТЕРМИЧЕСКОЙ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ


Рисунок 3 — это цветная инфракрасная диаграмма THERM температурной модели через секция металлической панели.Цветовая диаграмма показывает, что наиболее впечатляющие перепад температур возникает в изоляционном слое, где температура падает с 58 ° F до 10,3 ° F от боковой поверхности комнаты к внешняя поверхность. Любой влажный воздух, просачивающийся через пароизоляция, вероятно, конденсируется при попадании на холодную внешнюю поверхность. Термический анализ показывает, что существует большой риск накопления влаги. вверх в полость стены традиционной сборки металлических панелей.

РИСУНОК 4. ДИАГРАММА ТЕПЛОПЕРЕДАЧИ ТЕРМИЧЕСКОГО Дождевого экрана

Рисунок 4 — это цветная инфракрасная диаграмма THERM модели теплопередачи. вентилируемого дождевика в сборе. Происходит значительное изменение температуры в жесткой изоляции снаружи ограждения здания. Тепло от комната способна прогреть полость стойки выше точки росы. Тепловой Модель переноса предполагает низкий риск образования конденсата.

ТАБЛИЦА 1. АНАЛИЗ ТОЧКИ РОСЫ

МЕТАЛЛИЧЕСКАЯ ПАНЕЛЬ ДОЖДЕВЫЙ ЭКРАН
Наружная температура 6 ° F 6 ° F
Температура в помещении 68 ° F 68 ° F
Относительная влажность в помещении 50% 50%
Точка росы в помещении 48 ° F 48 ° F
Температура поверхности в помещении 62.8 ° F 54,1 ° F
КОНДЕНСАЦИЯ_ РИСК НИЗКИЙ НИЗКИЙ
Температура воздуха в камере 38 ° F 47 ° F
Точка росы полости 20 ° F 29 ° F
Температура поверхности полости 10.3 ° F 40,6 ° F
РИСК КОНДЕНСАЦИИ ВЫСОКИЙ! НИЗКИЙ

Анализ точки росы в таблице 1 показывает, как анализ теплопередачи может использоваться для определения риска попадания влаги. THERM предсказывает температуру по различным компонентам сборки; однако он не моделирует влажность.Пользователь должен использовать другие ресурсы, чтобы предсказать опасность образования конденсата. Я использовал онлайн-калькулятор точки росы 4 найти точку росы в полости стены.

4.0 Анализ влажности холодного климата (WUFI)

WUFI-ORNL / IBP 5 может рассчитать термическую и перенос влаги в сборке в течение определенного периода времени. Эта учеба сравнивает металлическую панель и дождевик в сборе в Сент-Луисе, штат Миссури, с С 22 сентября 2008 г. по 1 февраля 2009 г. (зима).Интерфейс WUFI включает анимированную диаграмму, которая отслеживает изменения следующих данных в течение период времени: температура (КРАСНЫЙ), относительная влажность (ЗЕЛЕНЫЙ) и вода содержание (СИНИЙ). Пользователь может увидеть, достигнет ли относительная влажность и когда 100%, и конденсат начинает накапливаться по мере содержания воды в компонентах здания.

РИСУНОК 5. РАСЧЕТ ПЕРЕДАЧИ ВЛАЖНОСТИ МЕТАЛЛИЧЕСКОЙ ПАНЕЛИ WUFI

На Рисунке 5 показано, что относительная влажность (ЗЕЛЕНЫЙ) в стойке Metal Panel полость достигает 100% (происходит конденсация) в течение периода выполнения расчетов.Кроме того, в фанерной подложке повышается содержание воды (СИНИЙ). подтверждает наличие воды в полости шипа. Результаты расчета анимированы, чтобы пользователь мог видеть конденсацию в начале полости стены в декабре и до февраля.

РИСУНОК 6. РАСЧЕТ ПЕРЕДАЧИ ВЛАЖНОСТИ ДОЖДЕВОГО СТЕКЛА WUFI

Относительная влажность на Рисунке 6 Расчет дождевого экрана остается в пределах нормальный диапазон (20% -80%) на протяжении всего периода выполнения.Нет значительного увеличение содержания воды в сборке. Результаты расчетов позволяют предположить низкий риск скопления влаги в вентилируемом дождевом экране.

5.0 Заключение

WUFI решает проблему конденсации и накопления влаги более прямым образом чем THERM. Он предсказывает, когда произойдет конденсация и сколько влаги будет в сборке в течение определенного периода времени. Главный недостаток WUFI-ORNL / IBP ограниченная библиотека строительных материалов и отсутствие опций в толщина строительного материала.Например, утеплитель бывает толщиной 0,089 м и 0,140 м. Пользователь не может создать изоляцию на расстоянии 1 дюйма (0,025 м). приращения. Бесплатная версия не позволяет пользователю редактировать или добавлять библиотека материалов.

THERM менее сложен, чем WUFI, но более гибок. Пользователь может нарисовать рассматриваемую сборку и смоделировать ее в THERM. Также THERM может использоваться для расчета теплопередачи на окнах.

В целом, этот автор смог достичь тех же результатов, используя THERM и WUFI.Они оба предсказали низкий риск образования конденсата в вентилируемом дождевом экране. и высокий риск образования конденсата в традиционной металлической панели. Если пользователь не имеет никакого реального жизненного опыта, чтобы подтвердить результаты любого программа, не помешает использовать одни программы для проверки результатов другого.

6.0 Примечания

1 Энн Диринг, (2001), За больным зданием синдром: судебные тяжбы по плесени становятся основным направлением деятельности AllBusiness, http: // www.allbusiness.com/finance/insurance-risk-management/992659-1.html

2 Рон Никсон, (2005), Является ли ваша оболочка здания дизайн вызывает проблемы с плесенью ?, AllBusiness, http://www.allbusiness.com/technology/computer-software/587784-1.html

3 http://windows.lbl.gov/software/therm/therm.html

4 http://www.dpcalc.org/

5 http://www.ornl.gov/sci/btc/apps/moisture/index.html

Статьи :

Исследования в области дизайна :

  • Отель и конференц-центр, Напа, CA
  • Ветеринарная больница, Сан-Рамон, Калифорния
  • Retail Building, Сан-Бруно, Калифорния
  • Офисное здание, Сан-Бруно, Калифорния
  • Развлекательный центр, Литтлтон, CO

Проекты :

Калькулятор точки росы

| Хорошие калькуляторы

Вы можете использовать этот калькулятор точки росы для определения температуры точки росы (T dew ) в соответствии с температурой воздуха (T) и относительной влажностью (RH).

Вы можете рассчитать точку росы за три простых шага:

  1. Выберите единицы измерения температуры: Фаренгейт (° F), Цельсий (° C) или Кельвин (K).
  2. Введите данные об относительной влажности и температуре воздуха.
  3. Щелкните ссылку «Рассчитать», чтобы определить точку росы.

Что такое точка росы?

Температура, до которой необходимо охладить воздух, прежде чем он достигнет насыщения, называется температурой точки росы.Когда воздух достигает точки росы, окружающий водяной пар конденсируется, образуя туман или росу.

Существует тесная взаимосвязь между точкой росы и относительной влажностью (RH), последняя из которых представляет собой отношение давления водяного пара в воздушном пакете к давлению насыщения водяного пара в том же самом участке при определенной температуре. Относительная влажность выражается в процентах.

Когда температура воздуха (T) и точка росы совпадают, относительная влажность составляет 100 процентов. Дальнейшее понижение температуры приведет к образованию конденсата и жидкой воды.

Определение точки росы часто считается более точным методом измерения комфорта и влажности воздуха, чем относительная влажность, поскольку это абсолютное измерение, а относительная влажность — нет.

Уравнение, которое часто используется для определения точки росы в соответствии с T и RH, выглядит следующим образом:

T роса = (237,3 × [ln (RH / 100) + ((17,27 × T) / (237,3 + T))]) / (17,27 — [ln (RH / 100) + ((17,27 × T) / (237,3 + Т))])

Где:

T роса = температура точки росы в градусах Цельсия (° C), T = температура воздуха в градусах Цельсия (° C), RH = относительная влажность (%), ln = натуральный логарифм.

Пример расчета точки росы

Допустим, у нас температура воздуха 20 ° C (68 ° F) и относительная влажность 70%. Мы можем рассчитать температуру точки росы следующим образом:

T роса = (237,3 × [ln (70/100) + ((17,27 × 20) / (237,3 + 20))]) / (17,27 — [ln (70/100) + ((17,27 × 20) / (237,3 + 20))])

T роса ≈ 14,36 ° C или 57,2 ° F.

Вы также можете попробовать наш калькулятор охлаждения ветром и / или калькулятор теплового индекса

Калькулятор точки конденсации / точки росы | Циркулярный проект

Калькулятор точки конденсации / точки росы

В Новой Зеландии снова наступило то время года — на наших окнах конденсат.Здесь мы дадим вам краткое объяснение различных терминов, касающихся влажности, относительной влажности, конденсации и точки росы. Мы следим за этим, приводя быстрые примеры того, что может случиться, когда мы ошибаемся. Затем мы предложим вам калькулятор для расчета точки росы. Наконец, мы дадим несколько советов, как обеспечить здоровье вам и вашему зданию.

Влажность

Влага или водяной пар — это присутствие воды в воздухе.В зависимости от погоды в воздухе содержится разное количество воды. Дома мы увеличиваем это количество, дыша, готовя пищу или принимая душ.

Относительная влажность

Относительная влажность описывает количество воды относительно того, что может удерживать частица воздуха. Представьте себе, например, чашку как частицу воздуха. Если мы наполовину наполним чашу водой, то у нас будет 50% относительная влажность (RH). Самый здоровый воздух в помещении имеет относительную влажность от 40% до 60%.Другими словами, чашка заполнена водой на 40-60%.

Конденсация

Когда воздух становится холоднее, он уменьшается в размерах. Наша чашка (с относительной влажностью 50%) может уменьшиться вдвое. Но содержание воды осталось прежним и теперь составляет 100%, поэтому вода переливается, поскольку чашка больше не может удерживать жидкость. Причина того, что конденсация обычно наиболее заметна на наших окнах, заключается в том, что окна — самые холодные места в доме — точка, в которой наш воздух больше не может содержать воду, поскольку она сжимается.

Точка росы

Точка росы описывает температуру, при которой чашка больше не может удерживать воду. Как только ваша поверхность охладит воздух до этой температуры, воздух будет выделять воду в виде конденсата; на вашем окне или оконной раме чаще всего. Точка росы зависит от температуры воздуха и относительной влажности при этой температуре. Конечная цель состоит в том, чтобы наши поверхности в помещении и в стенах находились выше точки росы, чтобы избежать конденсации.

Что происходит при конденсации?

Конденсация может возникать не только в ваших окнах, но и при прохождении воздуха через ваши стены наружу. Конденсация и высокая относительная влажность имеют следующие недостатки:

  • Он может сгнить наш подоконник, если за ним не ухаживать должным образом.

  • День за днем ​​вытирать конденсат с окон занимает много времени.

  • Обогрев здания с высокой относительной влажностью может быть на 30% дороже.

  • Ядовитая плесень может образовываться во влажных строительных материалах, потенциально вызывая астму и другие респираторные заболевания.

  • Конденсат

    , образующийся в каркасе нашего здания (внутри стены), может застрять и сгнить наш деревянный каркас или вызвать плесень в изоляции.

  • Большинство изоляционных материалов не справляются с конденсацией или влагой, и их эффективность резко снижается, иногда более 30%.

Как избежать образования конденсата на окнах и конструкции здания?

Есть способы уменьшить конденсацию в наших домах.

По сути, мы должны снизить точку росы, температуру, при которой вода в нашей чашке начинает переливаться через край. Мы можем сделать это, снизив относительную влажность или обогрев само здание, хотя часто в холодных и сырых домах требуется и то, и другое. Исследования BRANZ ясно показали, что в наших домах холодно не потому, что они сырые, а сырые потому, что в них холодно.При нагревании испытательных помещений минимум до 18 градусов по Цельсию менее чем в 1% случаев высокая относительная влажность становилась проблемой в этом исследовании. Это означает, что правильное отопление помещений устранило 99% проблем с влажностью в домах (1).

Для разных климатических условий, материалов и стилей проживания требуются разные продукты для достижения наилучших результатов. Свяжитесь с нами, чтобы получить бесплатную консультацию — мы поможем вам найти то, что лучше всего подходит для вас с точки зрения науки, а не маркетингового сообщения.

1.Уменьшить относительную влажность

Снижение относительной влажности воздуха в помещении до здорового уровня (от 40% до 60%) является важным шагом. Это снижает наши счета за отопление, сохраняет здоровье и здоровье здания, а также снижает точку росы. Мы можем снизить относительную влажность несколькими способами:

  • Используйте больше натуральных строительных материалов и отделок, которые удерживают влагу: они впитывают ее в периоды высокой влажности и снова высвобождают ее в дневное время, когда относительная влажность в помещении снижается.Примерами таких продуктов являются изоляция из овечьей шерсти или древесного волокна, коврики из овечьей шерсти, мебель из цельного дерева или штукатурка на глиняной основе. Различные исследования показали, что дома с большим количеством материалов, удерживающих влагу, могут сэкономить до 25-30% ваших затрат на электроэнергию.

  • Получите больше растений, которые минимизируют влажность воздуха. Использование таких растений, как бостонский папоротник, английский плющ или мирная лилия, поможет снизить количество влаги в воздухе.

  • Приобретите систему вентиляции.Система вентиляции заменит затхлый воздух с высокой относительной влажностью свежим и снизит относительную влажность. Пожалуйста, убедитесь, что для этого выбрана система вентиляции с теплообменником. Хотя в Новой Зеландии очень распространена система вентиляции, которая забирает воздух из полости крыши, эти системы не соответствуют требованиям стандарта вентиляции Новой Зеландии в отношении качества воздуха в помещении.

Давайте проясним: посадить 1 растение в спальне не поможет, кроме того, это не отменяет необходимости регулярно открывать окна или использовать систему вентиляции.Использование буферных материалов снижает потребность в вентиляции, что особенно удобно в ночное время, если у вас нет системы вентиляции.

2. Разогрейте здание

Другой способ, который часто используется в сочетании с понижением относительной влажности, — это прогревание поверхностей здания. Например, в случае двойного остекления холодная температура блокируется на внешнем стекле, сохраняя внутреннее стекло более теплым и часто выше точки росы (хотя бывают случаи, когда конденсация все еще происходит из-за очень высокой относительной влажности или на алюминиевой оконной раме. ).

Утепление оболочки нашего здания — это способ уменьшить или устранить конденсацию в наших стенах. Однако важно, чтобы водяной пар имел шанс вырваться из здания и не застревал и не впитывался в конструкцию, вызывая проблемы со структурой и здоровьем. Для этого подойдут многие натуральные строительные материалы, такие как стеновые панели из оксида магния, натуральные краски и изоляция.

Если утеплить наши стены, то внутренним частям стены будет теплее; это особенно важно для стального каркаса, поскольку сталь становится намного холоднее, чем, например, древесина.Вам также следует подумать об использовании более эффективных источников тепла, которые нагревают поверхности, сушат их и отражают тепло в воздух. Они часто позволяют сэкономить на эксплуатационных расходах, а также повышают комфорт в наших домах. См. Здесь для получения дополнительной информации.

Заключение

Очень важно поддерживать относительную влажность в наших домах на уровне 40% -60%. Это сохранит наше здоровье, позволит избежать нежелательных вещей, таких как более высокие счета за отопление, потенциальные структурные повреждения и последствия для здоровья, такие как астма.

Когда частица воздуха не может удерживать содержащуюся в ней воду, происходит конденсация. Эта точка называется точкой росы. Чтобы снизить точку росы в зданиях, важно снизить относительную влажность до нормального уровня и согреть наше здание. Чтобы добиться этого, мы должны стараться использовать натуральные строительные материалы и отделку, когда это возможно, и рассмотреть возможность добавления системы вентиляции, двойного остекления, лучшего лучистого отопления и лучшей изоляции в нашем доме.

Источники:

(1) Отчет об исследовании BRANZ SR389; ‘Могли ли сырые дома быть слишком холодными / недогретыми?’; Автор: Эндрю Поллард, 2018

Контроль конденсации в холодную погоду с помощью теплоизоляции

Конденсация в холодную погоду в первую очередь является результатом утечки наружного воздуха.Диффузия обычно не перемещает достаточное количество водяного пара достаточно быстро, чтобы вызвать проблему. Чтобы предотвратить повреждение конденсации внутри стен и крыш ограждения, используются воздушные барьеры для остановки воздушного потока и пароизоляционные слои (замедлители диффузии пара или барьеры) для ограничения диффузионного потока.

Воздух, выходящий наружу через стену шкафа в холодную погоду, будет контактировать с тыльной стороной оболочки в каркасных стенах. Этот конденсат может накапливаться в виде инея в холодную погоду и впоследствии вызывать «протечки», когда иней тает и жидкая вода стекает вниз, или вызывать гниение, если влага не высыхает быстро после возвращения более теплой и солнечной погоды.

В стенах с достаточной внешней изоляцией температура точки росы внутреннего воздуха будет ниже температуры тыльной стороны обшивки: поэтому конденсация из-за утечки воздуха не может происходить в пространстве стойки. Если расчетом показано, что сборка защищена от конденсации в результате утечки воздуха (с использованием метода, описанного ниже), то диффузионная конденсация не может произойти, даже если внутри оболочки не обеспечивается абсолютно никакого паронепроницаемости (т. Е. Отсутствует пароизоляция или другой регулирующий слой. ), и даже если оболочка является пароизоляционной (например, изоляция с фольгой).

Возникновение промежуточной конденсации само по себе обычно не является признаком дефекта конструкции: если утечка воздуха, конденсация происходит только в экстремальных условиях (например, 99% расчетных условий, перечисленных в Справочнике основ ASHRAE или других источниках), утечка воздуха в течение многих часов после этого редкого события стена фактически высохнет, когда температура оболочки поднимется выше внутренней точки росы. Следовательно, выбор условий для анализа очень важен. Хотя данные о температуре наружного воздуха легко доступны, даже стены, выходящие на север, будут подвергаться некоторому воздействию рассеянного солнечного излучения, которое будет нагревать облицовку (и, следовательно, стены) выше температуры наружного воздуха в течение многих часов холодных зимних месяцев.

Трудно выбрать расчетную температуру наружного воздуха, поскольку аналитик может выбрать любой уровень защиты от конденсации, от нулевого до полного. Для материалов с некоторой устойчивостью к влаге (например, внешняя гипсовая обшивка из стекломата достаточно устойчива к влаге) и / или с некоторой способностью безопасно удерживать влагу (например, фанера и обшивка OSB), гораздо менее строгая конструкция. критериев оправдан, чем для материалов без хранения (например, изоляция с фольгой) или с высокой чувствительностью к влаге (гипс с бумажной облицовкой).Поэтому требуется некоторое суждение. Средняя зимняя температура (средняя из трех самых холодных месяцев) считается достаточно безопасным значением (и легко доступна). Для особо высокопроизводительных систем (или стен, которые очень чувствительны к повреждению от влаги) можно выбрать более консервативное значение, например, самый холодный месяц, на 10 ° F / 6 ° C меньше среднемесячного значения или 9 ° C / 15 ° F выше проектной температуры 99%.

Внутренние условия в здании в холодную погоду являются критическими переменными для понимания риска конденсации и должны быть известны, если нужно делать прогнозы и расчеты.Температура в помещении часто находится в диапазоне 70 ° F / 21 ° C, но уровни относительной влажности и, следовательно, содержание влаги в воздухе могут значительно различаться. В большинстве офисов, школ и магазинов уровень вентиляции достаточно высок, чтобы относительная влажность в зимние месяцы составляла от 25 до 35%. В некоторых жилых помещениях образование внутренней влаги выше, а степень вентиляции наружным воздухом ниже, чем в коммерческих помещениях, и, следовательно, относительная влажность часто будет выше. В помещениях с особыми условиями, например в плавательных бассейнах, уровень внутренней температуры и относительной влажности будет выше (78 ° F / 25 ° C и 60% относительной влажности), что приведет к очень высокому уровню абсолютной влажности.

Влажность наружного воздуха всегда падает в очень холодных условиях, так как максимальное содержание влаги в воздухе падает. По мере того, как внешние условия становятся холоднее, внутренняя относительная влажность падает, поскольку внутренняя влажность разбавляется все более сухим наружным воздухом. Этот эффект обеспечивает некоторую защиту от конденсации, поскольку самая холодная неделя в году, вероятно, совпадает с одним из самых низких уровней внутренней влажности. 1

Внутренняя влажность обычно определяется комбинацией температуры и относительной влажности.Более прямые показатели — это абсолютная влажность или соотношение влажности, обычно выражаемое в граммах воды на кг сухого воздуха (или в зернах воды на фунт сухого воздуха). Однако с практической точки зрения наиболее полезной мерой является температура точки росы внутреннего воздуха.

Учитывая согласованный набор внутренних и внешних проектных условий, легко рассчитать уровень изоляции, необходимой за пределами пространства каркаса или обшивки для контроля конденсации утечки воздуха. Конденсации можно избежать, если температура на обратной стороне оболочки выше, чем температура точки росы внутреннего воздуха.Если предположить, что внутренняя отделка и внешняя облицовка имеют небольшое тепловое сопротивление (почти всегда разумное предположение), то температура обратной стороны оболочки может быть найдена по следующей формуле:

T задняя часть оболочки = T интерьер — (T внутренний -T внешний ) * R batt / R всего

Эта концепция графически показана на Рисунок 1 . Из этого анализа должно быть ясно, что любое количество изолированной оболочки на внешней стороне каркасных конструкций обеспечит лучшую защиту от конденсации утечки воздуха в холодную погоду, чем отсутствие внешней изоляции.При фиксированном R-значении внешней изоляции риск конденсации также снижается, так как R-значение внутренней изоляции падает. Таким образом, если в отсеке стоек вообще нет изоляции (уменьшение внутреннего значения R до значения внутренней отделки и только пустого пространства для стоек, примерно R-2), практически любой разумный уровень внешней изоляции R-значение обеспечивает полную защиту от конденсация и диффузия утечки воздуха в холодную погоду.


Рисунок 1:
Изолирующая оболочка, уменьшающая конденсацию при утечке воздуха

В таблице 1 указан уровень изоляции (оболочка плюс воздушное пространство и облицовка), который должен быть обеспечен за пределами пространства для стоек, заполненного воздухопроницаемой изоляцией (т.д., войлок или выдувная волокнистая изоляция) для предотвращения конденсации влаги в холодную погоду. Можно заметить, что при умеренных температурах и сухом внутреннем воздухе требуется небольшая внешняя изоляция для контроля конденсации, тогда как в музее, поддерживающем 50% -ную температуру в Фэрбенксе, Аляска, или Йеллоунайфе, Северо-Западные территории, должна быть практически вся внешняя изоляция.

Более конкретно, рассмотрим дом в Торонто. Мы выберем среднюю зимнюю температуру в качестве критерия проектирования и относительную влажность в интерьере 35%.В декабре, январе и феврале температуры в Торонто составляют -1,9, -5,2 и -4,4 ° C соответственно, что приводит к средней температуре зимой в Торонто -3,8 ° C (25 ° F). Из таблицы можно считать, что внутренняя точка росы составляет приблизительно 40 ° F / 5 ° C, и поэтому несколько менее 37% общего значения изоляции стены должно приходиться на внешнюю часть в виде изоляционной оболочки, воздушных зазоров. , и облицовка.

Ориентация на R-значение всего ограждения, равное 20, потребует 0,37 * 20 = от общего количества, или R-7.5 снаружи, чтобы избежать конденсации в случае утечки воздуха. Это оставляет R-12,5 внутри, который может состоять из обшивки R-12 и внутренней отделки. Внешняя облицовка и воздушное пространство добавляют некоторой R-ценности экстерьеру, но их можно консервативно игнорировать. Это решение, вставки R-12 между стойками 2×4 с внешней изоляционной оболочкой R-7,5, очень безопасно против конденсации утечки воздуха для этого примера в Торонто. Если бы целью был R-30, 0,37 * 30 = R-11 внешней оболочки и изоляция пространства стойки R-19 были бы одним из решений.Более подробные расчеты, включая сопротивление деревянной обшивки и воздушный зазор, а также правильная интерполяция результатов между температурой наружного воздуха от 0 до 5 ° C показывают, что изоляционное значение R-5 обшивки поверх войлока R-12 также будет контролировать конденсацию.


Таблица 1:
Соотношение внешней и внутренней изоляции для контроля конденсации при утечке воздуха

Этот тип простого анализа можно проводить ежемесячно и строить графики для визуализации риска конденсации.Пример стены с деревянным каркасом для климата Чикаго показан на Рис. 2 .


Рисунок 2
: Ежемесячный анализ потенциала конденсации двух стен в климатических условиях Чикаго

Добавление большей воздухопроницаемой изоляции в отсек для стоек (например, если конструктивно требуется 6-дюймовая шпилька, исполнитель с благими намерениями может заполнить полость шипа тканью R-20), конечно, снизит защиту от конденсации — опасно в этом случае.Добавление значительно большей изоляции снаружи (например, переход от R-7,5 к R-15) значительно снизит риск. Независимо от конструкции стены, внешнего климата и влажности в помещении всегда будут сохраняться одни и те же тенденции: добавление теплоизоляции снаружи снижает риск конденсации, а добавление воздухопроницаемой изоляции к пространству стоек увеличивает риск конденсации.

Важно отметить, что значения R, используемые при анализе, являются средними значениями R для отсека стоек, так как конденсация будет происходить в самой холодной части оболочки, и это будет происходить между стойками.Следовательно, несмотря на то, что фактическое значение R для всей стены войлока R-13 между 3,5-дюймовыми стальными шпильками при 16-дюймовом остеклении. (Стойки 90 мм на расстоянии 400 мм) будет около R-5 из-за тепловых мостиков на стойках, ватины будут эффективны в середине каждого отсека для стойки. Следовательно, конденсация, вызванная утечкой или диффузией воздуха, сначала начнется между шпильками, и в большинстве случаев конденсация никогда не произойдет на шпильках.

Учитывая результаты описанного метода анализа конденсации и знание того, что стальные шпильки с изолированными отсеками для стоек обеспечивают общие значения R стенок только от R-5 до R-7, обычно рекомендуется, чтобы все желаемые значения изоляции размещаться на внешней стороне таких легких стальных ограждений.

Рассмотрим две конструкции стены с каркасом из стальных шпилек, показанные на Рис. 3 в период холодной погоды. Применение изоляционной оболочки R-10 (RSI 1,76) (непрерывная изоляция любого типа) на внешней стороне каркаса приведет к тому, что температура оболочки будет выше 60 ° F (15 ° C) повсюду в пространстве стойки, в том числе на оболочке. , ночью, когда температура наружного воздуха опускается до -15 ° C (4 ° F). Следовательно, конденсация практически невозможна в пространстве стойки или на оболочке (обычно на одном из чувствительных к влаге компонентов в сборе).Это верно даже в случае утечки воздуха, поскольку температура всех поверхностей выше точки росы внутреннего воздуха. 2 Если изоляция R-19 (RSI3.5) размещается между каркасом, температура оболочки будет примерно 10 ° F (-12 ° C), что значительно ниже температуры, при которой может возникнуть конденсация. В последней конструкции используются идеальные воздушные барьеры (одно из решений — воздухонепроницаемая пена для распыления), позволяющая избежать конденсации в результате утечки воздуха. Если заполнение полости обладает высокой паропроницаемостью (например, стекловолокно, минеральная вата или открытая ячейка, пена плотностью полфунта), также необходим пароизоляционный слой (класс II) для надежного управления диффузией пара.


Рисунок 3:
Изоляционная оболочка в качестве меры контроля конденсации. Сплошная внешняя изоляция слева, изоляция каркаса справа. Красная линия показывает температуру двух сборок в ночь на 4 ° F (-15 ° C). Синяя линия показывает температуру обратной стороны оболочки.

Конструкция со всем контролем теплового потока в виде непрерывного слоя изоляции на внешней стороне может очень хорошо работать даже в случае утечки воздуха и не требует особой осторожности при выборе внутренних слоев для контроля паров.Следует также напомнить, что стена с только внешней изоляцией будет иметь общее значение R около R-12 (RSI2.1), тогда как стена с изоляцией полости каркаса будет иметь общее значение R от R-6 до Р-8 (RSI 1.1 — 1.4) (в зависимости от деталей пересечения перекрытия и стенового каркаса и типа облицовки).

Во многих ситуациях может рассматриваться гибрид внешней изоляционной оболочки и изоляции полости стойки. На рис. 4 показаны графики температуры двух гибридных растворов при тех же условиях, которые рассматривались ранее.Установка изоляции R-12 (RSI2.1) в пространстве стоек улучшит тепловые характеристики стены примерно на R-6 (увеличение сборки до общего значения R более 16 / RSI2,8), но снизит температура оболочки до 35 ° F (2 ° C) в эту холодную ночь. Во многих коммерческих помещениях температура внутренней точки росы в холодную погоду опускается ниже 35 ° F (2 ° C), поэтому конденсация маловероятна, но отнюдь не невозможна. Если бы R-12 был добавлен в виде воздухонепроницаемой аэрозольной изоляции (например,грамм. SPF) воздух практически не попадал в оболочку и не было риска конденсации при утечке воздуха.

R-17 / RSI 3,0 Всего R-18 / RSI 3,2 Итого
Рисунок 4: Гибридный подход к изоляции — хотя и более рискован, особенно в холодном климате и с повышенной влажностью внутри, гибридные стены предлагают немного более высокое значение R и могут быть влагобезопасным во многих областях применения. Обратите внимание, что отношение значения внешней изоляции к R-значению полости каркаса определяет риск конденсации в холодную погоду.

Если бы воздухопроницаемая изоляция R-19 (RSI3.5) была добавлена ​​в пространство стойки, значение R сборки увеличилось бы примерно на R-7 по сравнению со сценарием пустого пространства стойки: то есть почти 2 / 3 изоляционной стоимости войлока R-19 все равно будет потеряно. Однако температура оболочки упадет ниже 30 ° F (-1 ° C), и риск конденсации будет выше. Относительно небольшое увеличение контроля теплового потока, обеспечиваемое изоляцией из войлока, достигается за счет значительного увеличения риска конденсации.

Те же решения, которые предотвращают конденсацию из-за утечки воздуха, также полностью устраняют конденсацию в холодную погоду из-за диффузии пара, даже если внешняя оболочка является идеальным пароизоляционным материалом (например, изоляционные плиты с фольгированной или пластиковой облицовкой). Если выбранные слои оболочки (включая структурную оболочку, водоотталкивающие и изоляционные материалы) в некоторой степени паропроницаемы (например, пенополистирол поверх строительной бумаги и фанеры), можно использовать меньшее значение R, и диффузионная конденсация все равно будет контролироваться (поскольку большая часть пар, который диффундирует или просачивается вместе с воздухом в отсек для стоек, будет безвредно проходить наружу путем диффузии).Если слои обшивки очень паропроницаемы (например, минеральная вата поверх ДВП или гипсовая обшивка, а также обшивка для дома), то за пределами отсека для стоек требуется очень небольшое значение изоляции. Однако, хотя эти проницаемые слои могут существенно исключить риски конденсации диффузионного пара при более низких значениях R внешней оболочки, риск конденсации утечки воздуха не так сильно снижается: утечка воздуха может по-прежнему доставлять больше водяного пара к задней части оболочки, чем может быть. удаляется диффузией через оболочку, и, следовательно, конденсация все еще может происходить и накапливаться.

Для важных проектов или ситуаций, в которых команда разработчиков имеет небольшой исторический опыт, исследование с использованием широко доступных компьютерных моделей, таких как WUFI-ORNL, будет разумным при наличии необходимого времени и навыков.


Примечания

  1. Корреляция уровней влажности в помещении и температуры наружного воздуха была бы гораздо более прямой, если бы не способность удерживать влагу тканью здания и изменяющиеся скорости производства влаги внутри здания.Резкие резкие перепады температуры наружного воздуха с большей вероятностью приведут к конденсации, поскольку в здании сохраняется более высокий уровень внутренней влажности. Если температура наружного воздуха медленно падает в течение нескольких дней, внутреннее пространство здания постепенно становится суше по мере поступления холодного наружного воздуха.

  2. Это заключение справедливо даже для помещений с высокой влажностью, таких как музеи, так как у воздуха при 70 ° F / 50% относительной влажности точка росы составляет около 50 ° F / 10 ° C. Только сквозные крепежные детали, такие как винты, кирпичные стяжки и кровельные винты, будут подвергаться риску в условиях такой высокой относительной влажности.Плавательные бассейны могут иметь точку росы, превышающую 60 ° F / 15 ° C, и, следовательно, для предотвращения образования промежуточной конденсации в холодном климате потребуется более высокое значение R снаружи.

Вопросы и ответы: Что такое точка росы? | JLC Онлайн

Q. Когда люди говорят о точке росы в сборке стены, они говорят о местоположении или температуре? Как рассчитывается точка росы?

A. Консультант по энергетике и устойчивому дизайну Энди Шапиро отвечает : Точка росы — это не место; это температура, при которой вода конденсируется из воздуха.Поскольку точка росы изменяется в зависимости от влажности в воздухе, а также от температуры воздуха, точку росы для определенной температуры и относительной влажности лучше всего искать в таблице или психрометрической диаграмме (см. Ниже).

Вода из воздуха будет конденсироваться на компонентах здания, когда они будут ниже точки росы воздуха, который с ними контактирует. В трубах холодной воды жарким влажным летом вода конденсируется и капает. Неизолированные подвальные полы в жаркое влажное лето часто имеют температуру ниже точки росы горячего влажного наружного воздуха, поэтому вода конденсируется на них, если пространство открыто наружу.В здании с кондиционером в теплом влажном климате, например на юго-востоке США, гипсокартон может месяцами находиться ниже точки росы наружного воздуха.

То, что компонент здания находится ниже точки росы, не означает, что возникнет проблема. Виниловые оконные рамы и медные трубки не боятся влаги. С другой стороны, деревянные оконные элементы и гипсокартон не выдерживают большого количества влаги, особенно если смачивание продолжается и компоненты не могут высохнуть.

Определение того, будет ли компонент в стеновой сборке когда-либо достаточно холодным, чтобы допустить конденсацию, то есть быть ниже точки росы, может быть сложно. Если бы каждый элемент стены действовал как твердое тело (чего не делает стекловолокно), то расчет температуры в любой точке конструкции стены был бы довольно простым. На половине значения теплоизоляции стены температура будет на полпути между внутренней и внешней.

На самом деле такие статические расчеты могут вводить в заблуждение, поскольку материалы стен могут впитывать влагу, не будучи поврежденными.Более точные расчеты, называемые динамическими расчетами, учитывают множество дополнительных факторов, но они настолько сложны, что их лучше всего выполнять с помощью компьютерного программного обеспечения. Хорошая новость заключается в том, что этот тип динамических расчетов обычно не требуется, если строители применяют передовые методы строительства. которые удерживают внутренний воздух из стен в холодном климате и наружный воздух из стен в прохладном климате и позволяют компонентам здания, которые иногда становятся влажными, высыхать. Одним из очень хороших источников сведений о строительстве, которые позволяют избежать повреждения от влаги, является серия «Руководства строителя» от Building Science Corp.(978 / 589-5100; www.buildingscience.com).

Почему наружные стены должны дышать

Точка росы (DP) — это температура, до которой воздух должен остыть, прежде чем его насыщает водяной пар. Если воздух охлаждается дальше, влага «переливается» в виде конденсата. Так образуется роса в саду, когда ночью становится прохладно. Когда это происходит внутри дома, «роса» конденсируется на любой поверхности, более холодной, чем воздух.

Взаимосвязь между точкой росы, влажностью и замерзанием

Существует взаимосвязь между точкой росы и влажностью.Более высокий DP соответствует большей влажности в воздухе. Следовательно, нет абсолютной меры. Роса становится иней, когда температура воздуха опускается ниже точки замерзания воды.

.

Как рассчитать текущую DP в вашем регионе

Классическая формула для точки росы (T dp ) использует следующие данные для расчета

# Градусы Цельсия (T)

# Относительная влажность (RH)

Слава богу, есть веб-сайты, которые делают для нас вычисления.Погуглите «калькулятор точки росы», если мы расширили ваше любопытство и захотели узнать больше.

Почему мы должны позволять наружным стенам дышать

Природа освежает воздух в большинстве мест за пределами наших домов. Это сохраняет его чистым и здоровым. Мы должны делать что-то подобное в своих домах. Это простой способ впустить свежий воздух и удалить несвежий воздух, как это делают наши легкие. В противном случае может накапливаться влага, запахи, газы, пыль и другие загрязнители, а это плохо.

Градостроители настаивают на том, чтобы во всех зданиях были двери и окна, открывающиеся наружу, если для этого нет убедительной причины. Обычно они подходят для рециркуляции свежего воздуха, если мы их откроем.

Многие дома в Калгари полагаются на механические системы для подачи свежего воздуха и удаления загрязняющих веществ из кухонь и ванных комнат. Эти системы часто работают лучше всего, когда есть фильтры для предотвращения вторичного загрязнения.

Общие способы, которыми наши дома могут дышать свежим воздухом

# Открывайте окна и двери на противоположных концах не менее десяти минут каждый день

# Избегайте герметизации стыков, трещин и отверстий в местах соединения частей здания

# Используйте механическую систему для всего дома, чтобы нагнетать воздух внутрь и наружу.

Как плохая вентиляция может вызвать эти проблемы

# Избыточное энергосбережение может улавливать загрязняющие вещества внутри дома

# Концентрация окиси углерода может увеличиваться, пока не достигнет опасной точки

# Высокая внешняя влажность может передаваться внутрь, вызывая плесень и гниль древесины.

Вентиляция чердака может помочь предотвратить это.

В ближайшее время поговорите с Valiant Exteriors (403) 829-1661) о нашей системе вентиляции чердака.Это вытягивает старый воздух из дома, поэтому в него входит свежий свежий воздух. Мы — небольшой семейный бизнес в Калгари, но у нас большие творческие идеи.

Связанные сообщения

Введение в типы окон, доступные в Канаде

Наука о вентиляции чердаков в жилых домах

Конденсация на бутылке: Лиз Вест BY CC 2.0

Формула и график: любезно предоставлено Википедией

% PDF -1,7 % 7241 0 объект > эндобдж xref 7241 107 0000000016 00000 н. 0000005798 00000 н. 0000006121 00000 п. 0000006175 00000 н. 0000006305 00000 н. 0000006737 00000 н. 0000006776 00000 н. 0000006826 00000 н. 0000006941 00000 п. 0000007829 00000 н. 0000008608 00000 п. 0000009231 00000 п. 0000009502 00000 н. 0000010192 00000 п. 0000010469 00000 п. 0000011071 00000 п. 0000011759 00000 п. 0000012016 00000 п. 0000012617 00000 п. 0000013090 00000 н. 0000013341 00000 п. 0000013902 00000 п. 0000014325 00000 п. 0000014583 00000 п. 0000015034 00000 п. 0000064920 00000 н. 0000095825 00000 п. 0000129592 00000 н. 0000167236 00000 н. 0000186411 00000 н. 0000189062 00000 н. 0000189119 00000 н. 0000235588 00000 н. 0000324046 00000 н. 0000324592 00000 н. 0000325846 00000 н. 0000326131 00000 н. 0000326482 00000 н. 0000326533 00000 н. 0000326608 00000 н. 0000326698 00000 н. 0000326792 00000 н. 0000326849 00000 н. 0000326979 00000 н. 0000327036 00000 н. 0000327201 00000 н. 0000327258 00000 н. 0000327384 00000 н. 0000327530 00000 н. 0000327731 00000 н. 0000327788 00000 н. 0000327894 00000 н. 0000327996 00000 н. 0000328149 00000 н. 0000328206 00000 н. 0000328338 00000 н. 0000328440 00000 н. 0000328605 00000 н. 0000328661 00000 н. 0000328767 00000 н. 0000328871 00000 н. 0000329012 00000 н. 0000329068 00000 н. 0000329166 00000 н. 0000329282 00000 н. 0000329435 00000 н. 0000329491 00000 н. 0000329593 00000 н. 0000329713 00000 н. 0000329835 00000 н. 0000329891 00000 н. 0000330001 00000 п. 0000330057 00000 н. 0000330173 00000 н. 0000330229 00000 н. 0000330347 00000 н. 0000330403 00000 п.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
