Площадь крыши дома — как правильно подсчитать?

Сооружение крыши начинается с выбора её вида и расчёта требуемого строительного материала. С последним у многих возникают проблемы: то меньше приобрели, приходится ещё раз посещать рынки или магазины, то больше – остаётся материал, который некуда приспособить. Поэтому расчёт площади крыши – обязательная процедура рачительного и экономного хозяина. Итак, разберём, как посчитать площадь крыши дома.

Разновидности кровель

Самые часто используемые конструкции:

  • односкатная;
  • двускатная;
  • вальмовая;
  • полувальмовая;
  • шатровая.

Редко крыши собирают в виде многощипцовых конструкций, купольных или арочных. Касаемо формы кровли, то необходимо обозначить, что её элементы – это геометрические фигуры. А значит, расчёт площади кровли – это расчёт этого параметра фигур. Теперь переходим непосредственно к теме – как рассчитать площадь крыши.

Односкатная крыша

По сути, фигура этой кровли – прямоугольник. Его площадь – это перемножение двух сторон. Поэтому необходимо замерить длину ската, ширину от фасада до задней стенки, и полученные показатели перемножить между собой. Если для дома был изготовлен проект кровли, то данные параметры можно взять из него. Либо воспользуйтесь предложенной формой онлайн-калькулятора ниже.

Двускатная

Эта разновидность кровельной конструкции – два прямоугольника, расположенных под определённым углом друг к другу.

  1. Если крыша симметричная, то расчёт её площади проводится точно так же, как и в предыдущем случае. Только конечный результат увеличивается вдвое.
  2. Если асимметричная, то показатель каждого ската рассчитывается по отдельности, а затем два параметра суммируются.

Для расчёта площади просто заполните поля онлайн-калькулятора и программа сама, автоматически произведёт расчёт площади двухскатной крыши.

Вальмовая

Эта разновидность кровельной конструкции представляет собой четыре ската, два из которых являются трапециями (одинаковыми), два треугольниками (одинаковыми). Причём треугольники равнобедренные, что упрощает расчёт.

Из курса школьной геометрии всем знакомо, что площадь трапеции рассчитывается по этой формуле:

S=(a+b)h/2, где «a» и «b» — основания фигуры, «h» — высота. Основания – это длина конька и карниза, высота – расстояние от карниза до конька.

Формула треугольника равнобедренного:

S=ah/2, где «a» — основание треугольника, «h» — его высота. Основание – длина карниза, высота – расстояние от карниза до конька.

Теперь, чтобы узнать площадь крыши дома (вальмовой), необходимо полученные результаты сложить и увеличить вдвое. По формуле это будет выглядеть так:

So=(Str+St)2, где So – общая площадь кровли, Str – площадь трапециевидного ската, St – площадь вальмы. А так как скаты на кровельной конструкции располагаются попарно, то их сумма увеличивается на «2».

Либо просто воспользуйтесь формой ниже для автоматического расчёта площади вальмовой крыши при помощи онлайн-калькулятора.

Полувальмовая

Перед тем как рассчитать площадь кровли полувальмового вида, необходимо разобраться, почему она так называется. В ней вальма, которая представляет собой треугольник, представлена в виде укорочённой треугольной фигуры, поэтому основной скат имеет не трапециевидную форму. Она сложная, поэтому рекомендуется её разбить на более простые формы.

Чаще всего разбивку производят на трапецию и прямоугольник. Поэтому для расчёта придётся применять сразу три формулы: для треугольника, трапеции и прямоугольника. Основная задача производителя расчётов – точно провести разбивку и правильно провести замеры параметров кровельной конструкции.

В полувальмовых крышах есть разновидность, в которой вальма присутствует в виде трапеции. То есть, над ней располагается треугольный фронтон, который и создаёт данную фигуру. Получается, что рассчитывать придётся площади трёх фигур: двух трапеций с разными размерами и прямоугольника.

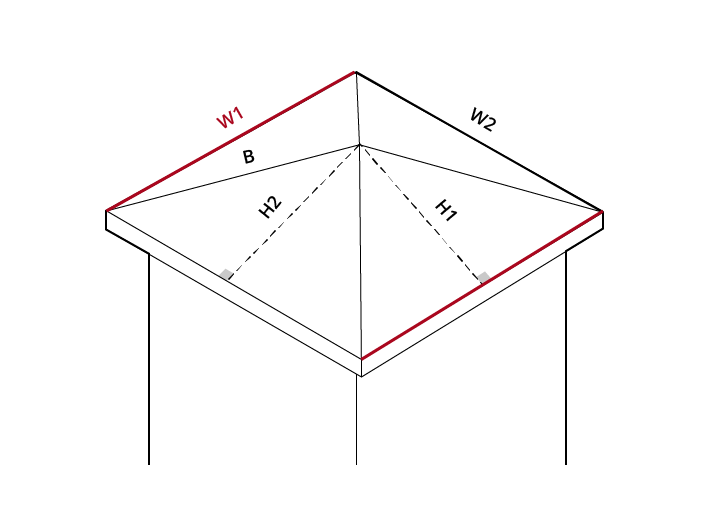

Шатровая

Одно из простых кровельных сооружений, представляющих собой четыре равнобедренных треугольника, соединённых верхними углами в одной точке. Поэтому придётся производить расчёт только одной фигуры, а затем полученное значение умножать на «4».

Или можно использовать вот эту формулу:

S=4(ah)/2=2ah.

Для упрощения процесса расчёта площади шатровой кровли мы пошли дальше и создали онлайн-калькулятор. Так что можете просто подставить свои данные в предложенную форму ниже и система сама произведёт расчёт.

Мансардная

Эта разновидность относится к категории ломаных моделей. То есть, каждый скат в месте установки стоек для сооружения стен имеет линию излома. И чаще угол нижней части круче верхней. Именно по линии излома и надо разделить скат на две части, и подсчитать каждую в отдельности.

При этом фигуры нижнего ската и верхнего – прямоугольники. У них соприкасаемая сторона будет одинаковой, различия лишь в высоте. Поэтому можно воспользоваться обобщённой формулой:

S=(h2+h2)b, где «h2» и «h3» — высоты прямоугольных скатов ломаной кровли, «b» — длина ската по карнизу. А так как скатов два, то в формулу добавляется двойка. Окончательная формула:

S=2(h2+h2)b.

Сложные крыши

Со сложными кровельными конструкциями проблем не так много. Главная задача производителя расчётов – разбить их на простые геометрические фигуры. А затем подсчитать их площади и сложить в один результат. Других правил нет.

Автоматический расчёт площади

Если вы не хотите тратить время на то, чтобы заново штудировать учебник средней школы по математике — просто задайте требуемые онлайн-калькулятором показатели сложной крыши и вы получите автоматический расчёт как общей площади всей сложной кровли, так и отдельных её частей. Для вашего удобства калькулятор структурирован. Так же наш онлайн-калькулятор может по вашему запросу выполнить расчёт площади слухового окна и дымохода, от вас потребуется только лишь воспользоваться предложенным в калькуляторе переключателем.

Площадь крыши – зависимость от кровельного материала

Разнообразие кровельных покрытий вроде бы не влияет на поставленный темой статьи вопрос, как посчитать площадь крыши. Но необходимо понимать, что расчёт площади кровли производится именно для того, чтобы приобрести требуемое количество покрытия для неё.

А так как кровельных материалов на рынке огромное количество, то и технологий их монтажа немало. К примеру, листовые материалы, размеры которых разбиты на общие и полезные. Именно последний берётся для того, чтобы провести расчёт требуемого количества.

Так профилированный лист марки Н20 имеет общую ширину 1150 мм, полезную 1100. Для расчёта количества берётся второй показатель, потому что профилированные листы укладываются внахлёст. Это касается и шифера, и металлочерепицы.

В плане длины используемых материалов. Профнастил продаётся в длину до 12 м. Его можно подрезать так, чтобы он собой закрывал скат полностью без стыков. Что касается шифера и металлочерепицы, то здесь, как и с шириной, придётся учитывать нахлест. Поэтому к количеству добавляется 13–15%.

Сложнее всего со сложными крышами, где приходится кровельный материал подрезать под требуемые формы. Это увеличивает не только отходы, но и сложность сборки. Особенно это относится к подгонке настила к стокам.

Заключение по теме

В заключение необходимо отметить, что вопрос, как рассчитать площадь крыши, требует не самых глубоких знаний. Достаточно школьного курса геометрии. Основная задача – точно произвести замеры, которые требуются для проведения математических выкладок. С трудностями столкнутся, когда придётся рассчитывать сложные кровельные конструкции. Здесь нужно грамотно разбить сложные фигуры и формы на более простые. Главное – не потерять даже самый маленький элемент разбивки.

При этом не стоит забывать, что приобретаемый кровельный материал – это разнообразие технологий именно укладки, где учитываются в основном не общие размеры, а полезные.

Калькулятор расчета площади крыши работает на keramoplast.com.ua

Калькулятор расчета площади крыши — такая полезная «обновка» появилась на сайте keramoplast. com.ua. Это специальная программа, при помощи которой вы можете самостоятельно просчитать сколько для вашей крыши потребуется кровельных листов керамопласта, ветровых досок, коньковых деталей, кровельных гвоздей с защитными колпачками. А также их стоимость.

Найти калькулятор расчета площади крыши просто. Чтобы войти в него, достаточно кликнуть на зеленый значок – стилизированное изображение калькулятора в верхней панели страницы возле значка поиска. Значок калькулятора находится в одном и том же месте на любой странице нашего сайта.

Есть еще один способ зайти в калькулятор. Для этого нужно войти в раздел «Продукция» в верхней части страницы и выбрать подраздел «Калькулятор расчета кровли».

Калькулятор расчета площади крыши. Как пользоваться

Нужно сделать несколько несложных последовательных действий.

Шаг 1. Выберите кликом форму вашей крыши из предложенных вариантов:

— Односкатная

— Двускатная

— Вальмовая

— Шатровая

— Мансардная

Шаг 2.  Введите размеры вашей кровли в полях (полей может быть больше, зависит от вида кровли):

— Ширина ската (W), м

— Длина ската (H), м

Шаг 3. Выберите желаемый цвет кровельного материала. Для этого в разделе «Выберите материал для расчёта» в поле «Цвет материала» нажмите на значок треугольника (он находится в правом углу незаполненного поля). В выпавшем меню вам предложат выбрать один из базовых цветов керамопласта: коричневый, красный, терракот, черный. Выберите курсором ваш цвет и кликните.

Шаг 4.  Выберите кликом тип профиля кровельного листа

— Черепица

— Волна с капиллярной канавкой

Шаг 5. Кликните на кнопку «Рассчитать».

Калькулятор выдаст данные: сколько понадобиться кровельных листов, ветровых досок, коньков и кровельных гвоздей с защитными колпачками именно для вашей крыши. С подробным расчетом количества (в штуках и упаковках для колпачков и гвоздей), с указанием цены и стоимости (в гривнах) по каждому наименованию товара.

В нижней итоговой строчке калькулятора вы увидите полную стоимость кровельных листов и комплектующих к ним.

Шаг 6. Нажмите кнопку «добавить в корзину» и в корзине оформите заказ.

После этого наши менеджеры свяжутся с Вами для уточнения деталей заказа (адрес и примерная дата доставки, условия оплаты и т.п.).

Расчеты могут отличаться на 1-2 ед. товара из-за возможной сложности крыши и количества подрезок, может быть больше/меньше колпачков и гвоздей (зависит от шага обрешетки). Доставка оговаривается отдельно с клиентом по тел.

Калькулятор расчета площади крыши сделан для максимального удобства конечного потребителя. Теперь вы сами можете рассчитать стоимость своей новой крыши из керамопласта, сравнить разницу в количестве и стоимости листов между «черепицей» и «волной с капиллярной канавкой», что поможет вам принять правильное решение.

Рассчитать крышу по размерам дома. Как рассчитать площадь крыши дома. Всегда расчет поверхности начинается с

Грамотный расчет площади крыши дома – разумный подход к покупке кровельного покрытия, теплоизоляции и других строительных материалов. Уметь это нужно и для того, чтобы она не рухнула под собственным весом или под тяжестью осадков. Понимание, как и откуда берутся цифры подсчетов поможет вам составить смету, проконтролировать рабочих, экономно рассчитать свои средства, а если не вписываетесь в них — внести поправки в чертежи.

Когда система стропил уже возведена, но проект здания отсутствует, над планом крыши работают отдельно. Вооружившись углом и рулеткой, обмеряем здание и наносим чертеж на бумагу. Промеряем все высоты от коньков до перекрытий (в случае нескольких уровней) и вносим их в чертеж. Перед тем как начать считать площадь крыши, для наглядности попробуйте отобразить вашу кровлю в проекции.

Уделите внимание свесам и укажите на чертеже их размеры и местоположение. Проще всего делать расчет площади крыш, у которых на скатах отсутствуют изломы. Важно помнить:

  1. Форму крыши лучше разложить на правильные геометрические фигуры – треугольники, квадраты, трапеции, ромбы.
  2. Если у вас на руках план со схемой, то считайте площадь по нему, а затем умножьте результат на косинус угла наклона.
  3. К полученному значению приплюсуйте еще около 10%, это покроет погрешности и разные непредвиденные ситуации.
  4. Как правило, новички норовят высчитать из площади крыши дымоходные трубы, мансардные окна, люки, вентиляционные отверстия и другие конструкции. Этого категорически нельзя делать: видимая экономия грозит нехваткой материала.
  5. Наличие точного плана заметно ускоряет и упрощает процесс вычислений.
  6. Для определения подъема конька, в зависимости от угла уклона, используется поправочный коэффициент:
  • 7° – 0,124;
  • 8° – 0,143;
  • 10° – 0,181;
  • 13° – 0,238;
  • 15° – 0,269;
  • 18° – 0,325;
  • 22° – 0,408;
  • 30° – 0,574;
  • 35° – 0,704;
  • 40° – 0,839.

Особенности расчета для различных видов крыш

Плоская крыша. Ее еще называют инверсионной и чаще всего используют для хозяйственных построек. Подсчет не представляет сложности. Из начального курса геометрии помним: длина умножается на ширину.

Односкатная крыша. Как правило, вычислить ее площадь также легко, как у для плоской крыши, учитываем лишь выступы со всех четырех сторон.

Двускатная. Наиболее популярный вариант при строительстве среднегабаритных частных домов. Определение площади крыши такого типа не занимает много времени.

  1. Если обе половины одинаковы, то все просто: считаем площадь одного прямоугольника и умножаем вдвое.
  2. Длина ската считается так: длина стены, вдоль которой он расположен + выступ над фронтоном, умноженный на 2. Ширина – это длина стропила + 1 выступ над стеной. Например, если скат 10 м, а коньковая часть 6 м, то общая площадь крыши равняется: 2(10х6)=120 м².
  3. Для расчета высоты крыши берем ½ ее ширины и умножаем на коэффициент угла уклона. Например, ширина дома 10 м с уклоном кровли 30°. 5х0,574=2,87. Значит, высота конька будет равняться 2,87 м.
  4. Узнать размер верхнего стропила можно еще и по формуле. Половинную длину горизонтальной балки фронтона делим на косинус прилегающего угла.
  5. Если у вас дом со скатами прямоугольной формы, а перед глазами лишь ее вид сверху, то как посчитать площадь крыши дома? Для этих целей есть несложная формула: S=(2a+b)x(2a+c)х cos40, где a – ширина свеса, b – длина дома, c – ширина дома, 40 – угол наклона крыши. Итак, если у нас дом 12 м длиной, 8 м шириной, свесы по 0,5 м, а косинус угла 40 равен 0,77, то S=(2х0,5+12)х(2х0,5+8)х0,77=90,1 м².

Четырехскатная крыша бывает вальмовая и шатровая. У обеих все скаты расположены под углом к основанию, но если у первого типа на вершине образуется ребро, то у второго все плоскости сходятся в одну точку. Как правильно рассчитать площадь подобной крыши? Сперва разбиваем ее поверхность на простые фигуры. У вальмовой получаем 2 треугольника и 2 трапеции; шатровая состоит из 4 треугольников.

Рассчитываем площадь крыши дома по школьным формулам. Для треугольников: S=(bxh)/2, где b – длина основания фигуры, а h – высота треугольника. Для трапеции: S=((a+b)/2)xh, где a, b – основания.

Поскольку шатровая форма иначе называется пирамида, то из курса геометрии вспоминаем, что площадь ее боковой поверхности равна сумме длин ее боковых граней. Это облегчит нам подсчет погонного метража коньков, уголков и так далее.

Полувальмовая, многощипцовая крыша. Если имеется конструкция из прямоугольников, выходящих друг из друга и пересекающихся, то перед нами многощипцовая форма. Процесс расчетов аналогичен, но, возможно, займет больше времени. В каждом внутреннем стыке находится ендова, не забудьте и про ее погонаж.

Как найти площадь крыши для укладки кровельного покрытия?

Полученные данные могут оказаться вдвое больше посчитанной до этого площади. Объясняется всё тем, что у листов для скатов неправильной формы срезают углы и подгоняют под размер. Чем сложнее ваша конструкция, тем больше будет обрезков.

Шифер, профнастил, металлочерепица. Данные покрытия выпускаются в листовой форме и кладутся с нахлестом. Есть такое понятие, как полезная площадь единицы материала, поэтому при расчетах нужно отталкиваться не от номинальной ширины, а от полезной. Добросовестный производитель всегда указывает эти параметры на своем продукте. Для правильного рассчета полезно будет знать схему укладки кровельного покрытия.

Длина листа металлочерепицы колеблется от 50 до 650 см, а профнастила – от 50 до 1200 см. Не стоит брать листы наибольшей длины для экономии на стыках: такая транспортировка перекроет вашу экономию, а количество отходов увеличится. Итак, три шага, как узнать площадь настила крыши.

  1. Длину строения делим на ширину листа и к полученной цифре добавляем 10%, а то и 15% на прирезку. Так нам становится известно, сколько листов нужно для одного ряда.
  2. Берем длину ската от конька до карниза и делим на длину шиферного листа. К результату прибавляем 13% — это нахлест при монтаже, который для металлочерепицы и профнастила составляет примерно 10 см.
  3. Количество рядов умножаем на количество листов для одного ряда и получаем требуемый расход. Не забудьте также подсчитать количество погонных метров материала для коньков, ендов и парапетов. Как видно, рассчитать площадь крыши – не так уж сложно.

Цементно-песчаный и гибкий настил. Мягкие рулонные материалы – наиболее популярный вид покрытия четырехскатных крыш. Как правило, на упаковках с этим материалом производитель указывает его полезную площадь и прирезка уже включена. Общий процент наслоения равняется примерно 10 и высчитывается аналогично шиферу.

Как посчитать площадь утеплителя для крыши дома? Это несложно, необходимо умножить площадь скатов на толщину слоя материала. На упаковках с утеплителем всегда указывается его количество внутри и вы сможете сами прикинуть, сколько вам потребуется.

Чем точнее будут расчеты, тем меньше вам придется переплачивать за материалы. Если форма несколько сложна, и вы сомневаетесь в том, как правильно определить площадь крыши и не ошибиться в своих подсчетах, интернет вам в помощь: есть специальные строительные онлайн калькуляторы, которые предназначены для этих целей. Вы также можете освоить простенькую программу, которая выдаст вам все инструкции по кровле, исходя из заданных параметров. То, каким образом вы решили рассчитать площадь крыши, не должно влиять на результат. Используйте несколько способов, чтобы перепроверить себя.

Строительство дома является очень ответственным и дорогостоящим проектом, при этом один из наиболее сложных и затратных этапов – это строительство крыши. Правильный расчет ее площади может значительно сократить расходы на её возведение. В связи с этим необходимо четко осознавать порядок и методику выполнения расчета площади кровли. Первым делом нужно определить тип крыши, для которой будет выполняться расчет. Всем кто ищет ответ на вопрос, как рассчитать четырехскатную крышу будет полезна наша статья.

На сегодня различают следующие виды кровли, которые отличаются своей конструкцией :

  • односкатная;
  • двухскатная;
  • четырехскатная;
  • полувальмовая;
  • мансардного типа;
  • шатровая крыша;
  • 4-скатная шпилеобразная.

Независимо от типа кровли, при закупке строительных материалов правильность произведенных расчетов имеет решающее значение. Учитывая тенденцию к постоянному росту цен на все стройматериалы, точное определение площади крыши станет эффективным способом для экономии денежных средств. А сама расчетная методика не столь сложная, она требует внимательности, знания школьного курса геометрии, знания геометрических параметров здания и конька, а также правильных названий элементов конструкции кровли.

Площадь четырехскатной крыши

Самым популярным сегодня вариантом кровли является четырехскатная, которая предполагает наличие 4-х скатов, расположенных под углом к основанию. Чтобы рассчитать площадь четырехскатной крыши нам понадобится :

  • рассчитать эту величину для каждого ската;
  • сложить вместе полученные значения.

Очень важно проверить результаты своих расчетов несколько раз, иначе в итоге можно получить излишки или дефицит строительного материала.

В большинстве случаев все строительные и проектные компании имеют в качестве исходных данных проекцию крыши, то есть площадь основы под ней. Перед началом расчетных работ разобьем зону проекции на простые составляющие фигуры: трапеции, треугольники, прямоугольники и квадраты. Формула расчета площади каждой из этих фигур хорошо знакома каждому школьнику, поэтому потребуется немного времени, чтобы при помощи калькулятора получить результат. Взяв во внимание, что каждый элемент проекции находится под углом, следует умножить его площадь на принятый косинус угла наклона скатов. После сложения всех полученных результатов получим площадь четырехскатной крыши. Как видно из описания, посчитать эту величину не вызовет особых сложностей у людей со средним уровнем знаний школьного курса геометрии. По этой причине многие строители возлагают функции по выполнению столь ответственных задач на своих производственных работников: прорабов, работников технического надзора и других инженерно-технических работников.

Одним из важных условий является производство расчета по карнизному свесу, а не краю постройки, иначе результат будет неверным.

Площадь четырехскатной крыши рассчитывается с соблюдением следующих правил :

  • необходимо учитывать площадь следующих элементов: вентиляционные каналы, дымоходы, мансарду и её окна;
  • длину ската измеряют от нижней части конька до верхней части карниза;
  • для парапетов, свесов и брандмауэров следует добавить 5% длины;
  • для того чтобы рассчитать необходимый расход строительного материала, нужно знать тип кровельного покрытия, так как каждый из них имеет свои нормы расхода;
  • при покрытии битумной черепицей или рулонными материалами длина скатов уменьшится минимум на семьдесят сантиметров.

Следует знать, что рулонные материалы наиболее экономичный вариант покрытия крыши со сложной формой. Они идеально ложатся практически на любую поверхность, их монтаж не вызывает сложностей и проходит в минимальные сроки.

Расчет кровельных материалов

Приобретение кровельных материалов сопровождается значительными финансовыми тратами, оптимизация которых сможет сэкономить огромные суммы денег. По этой причине при расчете площади 4-х скатной крыши для закупки кровельного материала, необходимо учитывать следующие особенности :

Используя несложную методику проведения расчетов по вышеуказанным формулам можно получить достоверный результат, который при грамотном подходе конвертируется в сэкономленные на закупке строительных и кровельных материалов деньги.


Как рассчитать площадь четырехскатной крыши. Расчет количества материала для четырехскатной крыши. Необходимые формулы для расчета площади

Как рассчитать площадь крыши? Расчет площади кровли четырехскатной крыши

Перед тем как приступать к возведению крыши, обязательно следует составить соответствующий проект. Это позволит сэкономить средства и избежать ненужных переделок. Для расчета нужного количества материала следует условно разбить кровлю на простейшие геометрические фигуры. Далее находится площадь каждого элемента. Полученные результаты складываются. Давайте рассмотрим, как рассчитать площадь крыши того или иного вида, подробнее.

Правила замера кровли

В первую очередь нужно определиться с углом наклона ската. Именно его величина, а также ширина фронтона и длина ската, в большинстве случаев являются основными значениями, используемыми в формулах расчета нужного количества кровельного материала и элементов стропильной системы. Если последняя уже возведена, следует сделать дополнительные замеры. Это позволит точнее определить количество нужного кровельного материала, паро- и гидроизоляционной пленки, а также утеплителя.

Для начала разберемся с тем, как нужно делать замеры кровли. Правила проведения работ в этом случае следующие:

  • Длина ската измеряется от самой высокой точки на коньке до самой низкой на свесе карниза.
  • Горизонтальные замеры делаются не по фасаду, а по карнизу самой кровли.
  • Правильность замера скатов проверяют, сделав измерение по диагонали.
  • Записывают результаты на бумагу с начерченной на ней заранее схемой кровли.

Как узнать площадь односкатной кровли

  • К = √А 2 + В 2 , где А – ширина пролета, В – высота стойки под стропила. К полученному результату К прибавляют длину свеса и получают длину стропила Т.
  • С = Т х М, где С – площадь кровли, М – длина карниза ската.

Если высота стойки не известна, длину стропила часто находят немного по-другому: ширину пролета умножают на косинус угла и прибавляют длину свеса.

Площадь двускатной кровли

Вопрос о том, как рассчитать площадь двухскатной крыши, особой сложностью также не отличается. Площадь двускатной кровли находится точно так же, как и односкатной. Формулы используются те же. Единственное отличие – площадь ската нужно умножить на 2. Иногда кровельным материалом обшивают и фронтоны такой крыши. В этом случае расчет ведется по формуле нахождения площади треугольника:

  • С = 1 / 2 Н х А, где Н – высота кровли, А – ширина пролета.

На вопрос о том, как рассчитать площадь двухскатной крыши, есть еще один ответ. Если высота кровли изначально не известна, вычисления можно сделать по углу наклона ската. В этом случае формула площади треугольника будет выглядеть так:

  • С = 1 / 2 А х В х синус а, где А – ширина пролета, В – длина стропила, а – угол наклона ската.


Площадь ломаной двускатной кровли

Двускатная ломаная кровля состоит из четырех плоскостей. Предварительно нужно вычислить их площади. Для этого сначала находим длину наслонного или висячего стропила (К = √А 2 + В 2). Далее используется формула площади прямоугольника, то есть полученный результат умножается на длину карниза или прогона соответственно. На заключительном этапе складываем все полученные числа.

Как найти площадь четырехскатной кровли

Сложнее всего сделать расчет площади кровли четырехскатной крыши. Способ вычисления прежде всего зависит от особенностей конструкции стропильной системы. Для начала разберемся с расчетами шатровой крыши. Состоит она из четырех треугольников одинаковой площади. Именно такая конструкция используется чаще всего. Следовательно, в этом случае применяем те же формулы, которыми мы пользовались для вычисления площади фронтона двухскатной кровли.

Расчет площади кровли четырехскатной крыши вальмовой ведется с учетом того, что состоит она из двух треугольников и двух трапеций. Площадь треугольников находим по формуле:

  • С = 1 / 2 Н х А, где Н – высота треугольника, А – длина ригеля. Полученный результат умножаем на 2.
  • С = (А + В) х Н: 2, где А – длина верхнего прогона, В – длина нижнего, Н – высота кровли.

Таким образом полученный результат умножаем на 2 и прибавляем к нему площадь двух треугольников.

Нюансы расчета листового кровельного материала

Как рассчитать площадь крыши, мы с вами выяснили. Далее разберемся с тем, как узнать количество нужного кровельного материала. Разумеется, для того чтобы узнать количество необходимых для покрытия кровли листов, нужно знать их длину и ширину. Кроме того, при расчете следует учитывать длину свесов карнизов, а также ширину горизонтальных и вертикальных нахлестов. Обычно они равны 15-25 см. Площадь трубы и вентиляционных выходов в случае использования листовых материалов из общей площади не вычитается. Помимо площади кровли в этом случае обязательно нужно будет узнать необходимое количество коньковых элементов и ендов. Расчет рулонного мягкого материала выполняется по тем же правилам. Единственное, в этом случае следует учитывать ширину нахлеста на коньке и в ендовах.

Как правильно подсчитать необходимое количество штучного кровельного материала

При расчете необходимого для покрытия кровли количества керамической черепицы следует учитывать ее длину и ширину. Полезная ширина указывается производителем. Полезная длина рассчитывается с учетом нахлеста, который при разных углах наклона кровли может быть разным. Предварительно нужно будет подсчитать, сколько черепицы понадобится для покрытия 1 м 2 крыши. Результат умножается на площадь кровли.

Иногда крыши покрываются и таким интересным материалом, как деревянная черепица. Расчет в этом случае выполняется так же, как и для обычной. Однако элементы этого кровельного материала чаще всего укладываются в три слоя. Таким образом полученный результат следует дополнительно умножить на 3.

Расчет гидроизоляционного материала

Гидроизоляционная пленка монтируется на крышу полосами с нахлестом в 10 см. При расчете это нужно учитывать. Напуски на карнизные и фронтонные свесы должны будут составлять 15 см. Следует иметь в виду и то, что пленка практически всегда укладывается с отступом в 30 см от конька. Это место закрывается специальной изоляционной лентой. Помимо всего прочего, напуск гидроизоляционной пленки должен быть выполнен в районе ендов и трубы.

Напоследок дадим пару полезных советов относительно того, как рассчитать площадь крыши и количество материала. Выполнив все необходимые расчеты, обязательно прибавьте к полученному результату 10%. Дело в том, что потери во время проведения работ по обшивке крыши неизбежны. Практически же все кровельные материалы продаются партиями. А это означает то, что подобрать дополнительные листы точно такого же оттенка, что и уже использованные для покрытия, будет невозможно. Если кровля имеет сложную конфигурацию, запас следует увеличить хотя бы до 13%, так как количество обрезков в данном случае увеличивается. Особенно много отходов остается при обшивке фронтонов и треугольных скатов. В том случае, если в конструкции кровли имеется много таких элементов, следует дополнительно приобрести более 13% материала.

Таким образом, вы теперь знаете, как сделать расчет площади кровли правильно. Работа это довольно-таки сложная и требующая точности. Однако сделать ее самостоятельно вполне возможно. Особенно если крыша имеет не слишком сложную конструкцию. То же самое касается и расчета кровельного материала.


Для того чтобы определиться с количеством необходимого кровельного материала, следует знать, как рассчитать площадь крыши. Процедура эта достаточно сложная и требующая точности. При расчетах используются формулы нахождения площади простых геометрических фигур.

Как рассчитать площадь четырехскатной крыши — правила и последовательность

Четырехскатная крыша дома

Четырёхскатные крыши – наиболее популярный вариант в современном частном строительстве. Зачастую у застройщиков возникает вопрос: как рассчитать площадь четырёхскатной крыши. Необходимо это для определения количества кровельного материала, гидроизоляции и утеплителя.

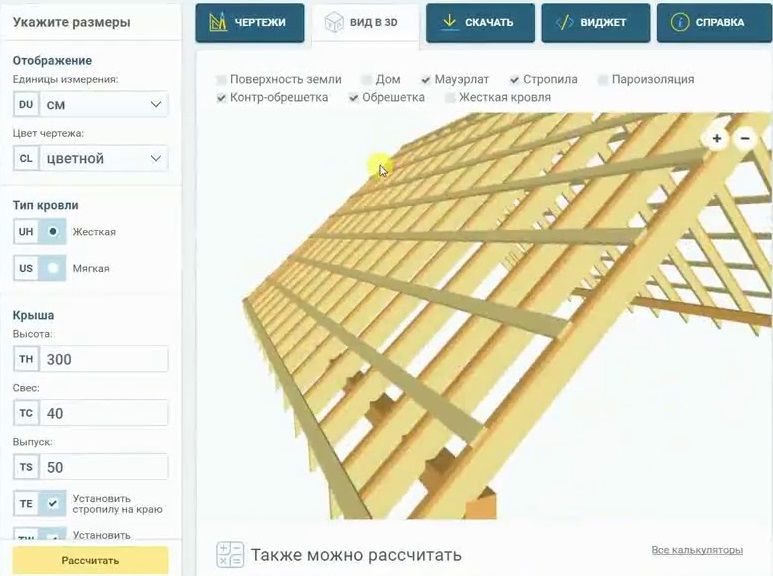

Сегодня сделать расчёт можно с помощью компьютерных программ, предназначенных для любых видов крыш. В этом есть свои преимущества: высокая точность, возможность выбора различных вариантов конструкции, удобство. Однако, некоторые строители предпочитают надеяться на свой ум, не тратя деньги на то, что могут сделать самостоятельно.

Прежде чем приступать к расчёту площади крыши, следует составить подробный план, где будут нанесены все размеры. Нельзя упускать ни одного элемента крыши. Кроме того, уже на этапе проектировки дома следует определиться с выбором кровельного материала, так как от этого зависит уклон кровли. Чем острее угол наклона, тем длиннее скат крыши. А значит и больший расход материала. Кроме того, каждый кровельный материал индивидуален. Например, профилированным металлическим листам требуется гораздо больший нахлёст при установке, чем, скажем натуральной черепице.

Имея точный расчёт площади крыши дома, можно максимально выгодно подобрать кровельный материал, а так же утеплитель, паровую и гидроизоляцию.

Четырёхскатные крыши могут отличаться по форме:

  • непосредственно четырёхскатная;
  • полувальмовая;
  • вальмовая;
  • четырёхскатная щипцовая.

Наиболее просто рассчитываются площади крыш, скаты которых представляют собой правильные трапеции и треугольники и не имеют каких – либо изломов на скатах.

Однако, в современном строительстве всё чаще возводятся вальмовые кровли, с множеством скатов, поверхность которых может состоять не только из треугольников и трапеций, но и ромбов, прямоугольников и прочих геометрических фигур.

Именно поэтому, перед тем, как начать расчёт четырёхскатной крыши, желательно освежить свои знания по курсу школьной геометрии.

Самостоятельный расчёт площади четырёхскатной крыши

Как уже говорилось ранее, в первую очередь составляется полный план крыши. Если проекта дома нет или стропильная система уже установлена, то план крыши придётся составлять по уже имеющемуся каркасу. Для этого потребуется лишь рулетка и угол. С помощью данного инструмента измеряются все линии крыши, от конька до перекрытий. Если крыша многоуровневая и состоит из различных высот, то на чертеже необходимо отразить, где какая высота. Так же желательно составить план крыши в проекции. Это поможет наиболее наглядно представить картину. Однако, составлять проекцию крыши необходимо только если есть навыки черчения.

Составив подробный чертёж, не составит труда разложить крышу на отдельные геометрические составляющие элементы. Это необходимо для более точных расчётов.

Помните, что размеры крыши нельзя ограничивать лишь её периметром. Необходимо так же добавлять длину свесов кровли там, где предполагается.

Правила, которые необходимо соблюдать, когда ведётся расчёт четырёхскатной крыши:

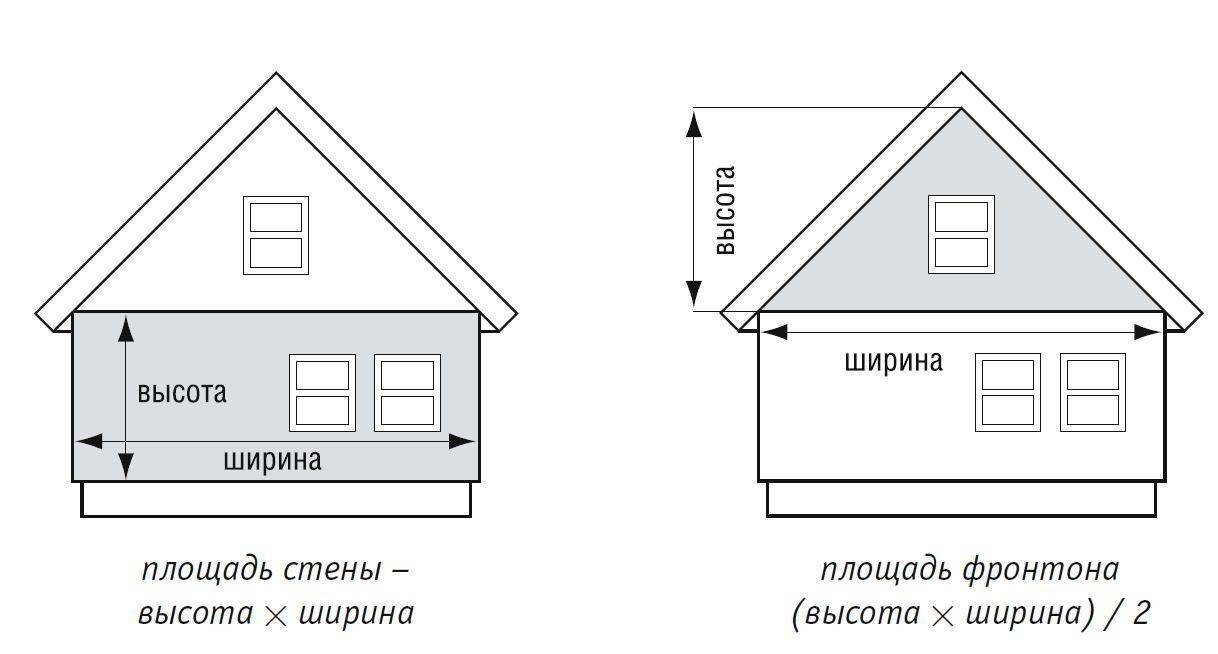

  1. Необходимо разбить чертёж на отдельные геометрические фигуры. Вынести каждый из них на отдельный рисунок. Перенести все размеры.

Чем проще будут фигуры, и чем больше параметров вы будете знать, тем проще будет производить расчёт.

  • Длину одного ската определяют, измеряя расстояние от крайней линии карниза до конька.
  • Каждый скат крыши рассчитывается следующим образом: площадь фигуры умножается на косинус того угла, под которым располагается данный кровельный элемент.
  • Если какой – либо скат представляет собой неправильный прямоугольник, его необходимо разделить на правильные геометрические фигуры. И так же провести расчёт каждой по отдельности.
  • После того, как произведены расчёты каждого элемента по отдельности, полученные цифровые значения суммируются.

Расчет площади вальмовой крыши

Для примера приведём расчёт кровли четырёхскатной крыши.

Предположим, что наша четырёхскатная крыша состоит из следующих элементов: две правильные трапеции и два равнобедренных треугольника. Скаты крыши располагаются под углом 30°. Косинус данного угла равен 0,87.

Трапециевидные скаты имеют следующие параметры: одна сторона 10 м, другая 7 м, высота 3м.

Треугольные скаты: две стороны по 3,34 м, одна сторона 7м. Высота треугольника 4,8 м.

Приступаем к расчётам.

Площадь трапеции находится следующим образом: суммируем длину горизонтальных сторон, делим на 2, умножаем на высоту. То есть, в нашем случае: S=(10 +7)/2 x 3 = 25,5.

Не забудьте, что полученное число необходимо умножить на косинус угла, в нашем случае на 0,87. В итоге площадь трапециевидного ската равна 22,185. Округляем в большую сторону, до 22,5 метров.

Завершающим этапом становится суммирование всех площадей: S = 22,5×2 + 14,7×2 = 74,4. Округляем до 75.

Таким образом, площадь четырёхскатной крыши, в нашем случае, будет равна 75 м?.

В процессе расчёта, из общей площади не вычитают различные небольшие элементы, такие как: слуховые окна, вентиляционные каналы, дымоходные трубы, парапеты или зенитные фонари. Так как площадь их мала, они не влекут особых финансовых затрат. Кроме того, вполне можно совершить ошибку при расчёте.

Расчёт кровельного покрытия и прочих материалов

После того, как проведён расчёт четырёхскатной крыши, и вычислена общая площадь, можно приступать вычислению необходимого метража кровельного материала. Ошибочным является мнение, что площадь чертежа кровли и площадь необходимого материала совпадают. Суть в том, что все элементы кровельного материала необходимо уклалывать в нахлёст. Кроме того, для каждого кровельного материала свои технические показатели величины нахлёста. Соответственно, расходы материалов значительно увеличиваются.

При расчёте необходимого количества кровельного материала для многоуровневой крыши, желательно обратиться за помощью к компьютерной рограмме. Она сделает вычисления быстрее и надёжнее.

Но сделать расчёт требуемого материала для простой крыши, можно самостоятельно. Это не влечёт особых трудностей.

Приведём пример расчёта количества шифера для нашей четырёхскатной кровли, расчёт площади которой мы производили ранее.

Для этого нам необходимо составить пропорцию:

Х – 15%, где S – площадь крыши, X — запас, равный 15%.

После того, как будет вычислен X, полученное число необходимо прибавить к площади S. В результате будет получена площадь необходимого количества материала.

Таки образом, в нашем случае пропорция будет выглядеть так:

X = 15 х 75 / 100 = 11.25. округляем до 11,5.

11,5 + 75 = 86,25 (м?) — площадь необходимого кровельного материала.

Расчет кровельных материалов

Кроме того, при расчёте необходимого материала следует помнить, что неизменно будут оставаться отходы, на них может понадобиться ещё до 20% материала. То есть опять следует составить пропорцию, где Х теперь является расходом. Полученный результат прибавляем к площади.

При возведении сложной крыши следует брать запас материала не 15%, а не менее 20%.

Расчёт мягких кровель ведётся по тем же формулам, что и расчёт шифера. Расход зависит от вида кровельного материала и технологии его укладки. Площади ендов и коньков считаются и заказываются отдельно, так как их измерение ведётся не в квадратных, а в погонных метрах.

Длина кровельных листов, определяемых по высоте ската, высчитывается размерами крыши дома. Как правило, металлочерепица выпускается длиной до 8 метров. При этом толщина листов составляет от 0,2 до 0,4 см. В результате длинные металлические листы очень сильно гнутся. Это может затруднить процесс транспортировки, так как в дороге листы могут переломиться. Поэтому, когда заказывают металлическую черепицу, учитывают площадь крыши, кровельных листов, выбирают наиболее подходящие размеры. Так же следовать учитывать квалификацию рабочих, которые будут заниматься укладкой кровли. Таким образом, при площади кровли до 150 м? рекомендуется приобретать кровельные листы длиной до 2 м. при площади кровли до 250 м? предпочтительны кровельные листы длиной до 4 м, при площади крыше свыше 250 м? приобретают листы длиной более 6 м. Металлические листы, длиной более 6 метров трудны в укладке, так как очень сильно прогибаются. Для их установки необходимо нанимать опытных кровельщиков.

При транспортировке длинных кровельных листов следует контролировать процесс погрузки, перевозки и складирования материала.

Так как на сложных кровлях велик расход материала. Предпочтительно приобретать штучный материал. Штучный материал это мягкие кровельные покрытия, например, битумная гибкая черепица. Таким образом, отходы получается минимизировать за счёт небольших размеров элементов. Но при грамотном расчёте и ответственном подходе, монтаж кровли можно провести таким образом, что больших затрат возможно будет избежать.

Обращаем ваше внимание на то, что мягкие кровли требуют организации сплошной обрешётки, а так же дополнительных расходов на установку. При этом цены на данные виды покрытий значительно выше.

Таким образом, расчёт четырёхскатной крыши позволяет своевременно рассчитать предстоящие затраты на приобретение кровельного материала, утеплителя и гидроизоляции.


Как рассчитать площадь четырехскатной крыши без привлечения сторонних специалистов? Какие главные параметры необходимо знать, чтобы произвести расчет кровли четырехскатной крыши, двухскатной? Пример расчета – в нашей статье.

Онлайн-калькуляторы для расчета кровли и крыши – это обязательные инструменты, присутствующие в арсенале архитекторов и профессиональных строительных фирм. Хотя, в принципе, такие калькуляторы полезны и простым владельцам загородных участков, затеявшим строительство дома своими руками (здесь также потребуется расчет кровли). И неудивительно, ведь качество и точность подобных расчетов напрямую влияют не только на долговечность всей кровельной конструкции, но также и на общий вид дома. В этой рубрике сайта собраны лучшие калькуляторы для расчета крыши, которые помогут вам в самых распространенных случаях при самостоятельном строительстве дома! Здесь вы найдете полезные инструменты по расчету площади трехщипцовой крыши, количества шифера, площади шатровой крыши, длины стропильных ног, высоты конька и многого другого! Все онлайн-калькуляторы создавались опытными специалистами, каждый инструмент сопровождается подробными объяснениями и инструкцией по расчету.

В чем же преимущества наших онлайн-калькуляторов? От своих многочисленных (а зачастую и платных) аналогов они отличаются тем, что не нуждаются в скачивании на локальный компьютер. Для проведения расчетов используются сложные, тщательно проверенные алгоритмы, а результаты вычислений выводятся в простом и доступном виде. Еще одно достоинство в том, что вы можете добавить страницу с интересующим онлайн-калькулятором в закладки браузера и использовать в любой момент!

На заметку! При проведении расчетов онлайн используются строительные стандарты, ГОСТы и СНиПы, которые приняты в РФ и мире. Кроме того, принимается во внимание мировая практика современного строительства.












Грамотно подобранная и смонтированная крыша выдержит любые погодные капризы и прослужит не один десяток лет. Какой будет кровля загородного дома, и из каких материалов она будет состоять, определяется на этапе проектирования. Технические нюансы проектирования лучше доверить профессионалам. Перед тем, как сделать окончательный выбор, будущему владельцу надо получить представление об особенностях различных видов крыши и (что немаловажно) о сумме, в которую обойдется выбранная конструкция и материал кровли. На этом этапе произвести расчет материала на двухскатную крышу, или любую другую, поможет кровельный калькулятор – это быстрый способ получить подробный ответ.

Калькулятор поможет оценить стоимость кровли на ранних этапах планирования Источник colourbox.com

Онлайн калькулятор кровли

Чтобы узнать примерную стоимость кровли, различных видов, воспользуйтесь следующим калькулятором :

Параметры расчета крыш и кровельного материала

Перед тем как рассчитать крышу дома, калькулятор запросит определенные данные. Один из них это тип крыши. Существует два критерия, по которым можно определить тип крыши: угол наклона кровли и количество скатов (плоскостей). Если угол наклона кровли равен нулю, крыша называется плоской, если больше нуля — скатной. Скатные конструкции, в свою очередь, делятся на виды, в зависимости от количества скатов. В частном малоэтажном строительстве распространено несколько разновидностей крыш, среди которых:

    Односкатная . Выглядит довольно скромно, зато самая простая конструктивно и наименее затратная в строительстве. Представляет собой плоскость с опорой на разновысотные стены. Односкатную крышу можно увидеть на гараже, сарае или современном проекте в стиле хай-тек. Такие конструкции описываются малым числом параметров и рассчитываются на всех онлайн калькуляторах.

Распространенные формы скатных конструкций Источник remokna.in.ua

    Двускатная (щипцовая) . Наиболее распространенный, классический вариант с двумя наклонными плоскостями прямоугольного вида, соединенными коньком, и многовековой историей. Вертикальные треугольные плоскости между скатами называются фронтонами (щипцами). В современном частном строительстве симметрия скатов — необязательное условие. Они могут иметь разный уклон и различаться размером (ломаные), что открывает большие возможности в дизайне кровельных конструкций. Двухскатная крыша — идеальный вариант для устройства мансарды. Для вычислений на онлайн калькуляторе используют такие параметры, как длину и ширину скатов, длину свесов и высоту конструкции.

    Вальмовая (четырехскатная) . Основные скаты называются вальмами и имеют вид трапеций, а фронтоны расположены не вертикально, а под углом, превращаясь в скаты. Вальмовая система намного сложнее в разработке и монтаже, чем предыдущие, однако это компенсируется повышенной устойчивостью конструкции. Кроме того, вальмовая крыша позволяет поднять потолок для мансарды, сделав ее гораздо комфортнее. Расчет вальмовой крыши на онлайн калькуляторе имеет определенные тонкости (основание может быть квадратным или прямоугольным) и включает угол наклона скатов.

    Многощипцовая . Сложная конструкция, состоящая из нескольких щипцов (двухскатных элементов). Расчет такой крыши — работа для опытного архитектора. Встречаются онлайн калькуляторы, рассчитывающие площадь кровли трехщипцовой крыши, но результат расчетов они выдают очень приблизительный.

Сложность стропильной системы многощипцовой кровли исключает самостоятельное планирование Источник yandex.ru

    Мансардная . Скат состоит из двух элементов: нижнего, более крутого, и верхнего, пологого. Такая конструкция позволяет увеличить полезную площадь помещения, но, чтобы рассчитать ее на онлайн калькуляторе, потребуется хотя бы предварительный чертеж и понимание устройства стропильной системы.

Виды кровельных материалов

Вопрос о кровельном материале также решается на стадии проектирования. На его выбор влияют не только предпочтения дизайнера, но и более реальные факторы, включая количество осадков и силу ветра в регионе. Онлайн калькулятор дает возможность узнать не только количество, но и стоимость выбранного материала. Обычно настроен калькулятор для крыши для расчета таких материалов:

    Профнастил .

    Металлочерепица .

    Мягкая (рулонная) кровля .

    Фальцевое покрытие (стальное, алюминиевое или медное).

    Черепица . Керамическая (штучная), гибкая (мягкая), цементно-песчаная, композитная.

    Шифер (в основном для хозяйственных построек).

Калькулятор расчета металлочерепицы (работает с несколькими типами крыш) Источник amvita.ru

Основные элементы кровельной конструкции

Крыша загородного коттеджа — это не только декоративная деталь и визитная карточка строения, но и сложная инженерная система. В ее состав входят разнообразные строительные детали, основными из которых являются следующие:

    Мауэрлат . Брус, который укладывается поверх несущих стен. Он является опорой для стропильной системы и передает нагрузку от крыши к постройке.

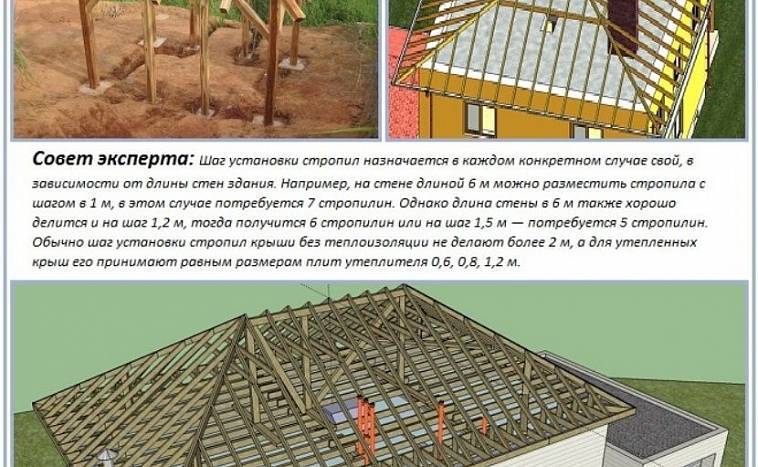

    Стропила . Брусья или доски, расположенные под углом, основа системы. Онлайн калькулятор позволяет просчитать некоторые параметры стропильной системы.

    Вспомогательные элементы . Стойки, балки, прогоны и затяжки служат для фиксации стропил и укрепления конструкции.

    Конек . Верхнее ребро крыши, место пересечения скатов.

    Обрешетка . Решётчатая конструкция, на которую крепится кровельный материал. Для некоторых видов кровли нужен сплошной настил. Параметры обрешетки на онлайн калькуляторе просчитываются достаточно хорошо, особенно для кровли несложной конструкции.

Основные конструктивные элементы стропильной системы Источник kafmt.ru

На нашем сайте Вы можете найти контакты строительных компаний, которые предлагают услугу проектирования загородных домов . Напрямую пообщаться с представителями можно посетив выставку домов «Малоэтажная Страна».

Что рассчитывают на онлайн калькуляторе: виды и возможности

Даже имея на руках готовые чертежи, будущий владелец не всегда найдет время для их внимательного изучения и кропотливых расчетов на бумаге. Среди всех способов решения вопроса о том, как рассчитать крышу дома, калькулятор в онлайн режиме станет оптимальным вариантом. Существует две разновидности калькуляторов, выполняющих определенный вид расчетов:

Стандартный калькулятор для расчета крыши

Наиболее распространенный вид, позволяющий получить основные параметры, от угла наклона стропил до допустимой нагрузки на кровлю. В расчете кровельного материала, как правило, имеются все популярные варианты (всевозможная черепица, шифер, ондулин и другие материалы). Широко представлены калькуляторы для расчета одно- и двускатной и вальмовой крыши; встречаются сервисы по расчету шатровой крыши или мансарды. Онлайн калькулятор крыши двускатной или односкатной рассчитан на несложные задачи; более продвинутые расчетные программы необходимо скачивать и устанавливать на свой компьютер.

Фрагмент онлайн калькулятора расчета вальмовой крыши Источник citymang.ru

Строительный калькулятор

Для вычислений используются сложные алгоритмы расчетов, в результате можно получить не только таблицы цифр, но и набор подробных чертежей, а также 3D-визуализацию. В строительном калькуляторе, как правило, можно рассчитать крышу любого типа. Помимо основных параметров можно узнать, сколько потребуется пиломатериала, подобрать оптимальный утеплитель и пароизоляцию. Чертежи покажут раскладку стропильной системы и обрешетки и позволят проконтролировать правильность угла наклона и расположения стропил.

Устройство онлайн калькулятора для расчета двускатной крыши

Калькулятор расчета стропильной системы двухскатной крыши является простым в использовании механизмом, позволяющим выполнить основные расчеты конструкции. Интерфейс любого сервиса имеет удобный и интуитивно понятный вид и выглядит как набор пустых полей с пояснением. Для удобства посетителей рядом на странице размещаются схематические изображения различных типов крыш с нанесенными на них параметрами.

Перед началом вычислений следует ознакомиться с обозначением полей Источник stankotec.ru

Пользователю остается вписать в каждое поле нужное значение (размер) или выбрать вариант из имеющихся. При заполнении следует обращать внимание на размерность — параметры могут вводиться в см или в мм. После заполнения полей вы нажимаете на клавишу расчета и получаете искомый результат в виде следующих данных:

    Количество кровельных материалов . Калькулятор позволит рассчитать количество металлочерепицы (или другого материала) для загородного дома с двускатной, вальмовой или другой крышей.

    Расчет стропильной системы и фронтона крыши . По заданной ширине стены и высоте до конька сервис поможет определить длину стропил и площадь фронтона крыши.

Чтобы произвести расчет материала на крышу дома, «двускатная» программа потребует ввести следующие величины:

    Размеры крыши . Здесь имеются отдельные поля для ввода высоты, ширины (по каждой из сторон) и свеса.

    Размеры стропил . Задается ширина и толщина, а также расстояние между стропилами и расстояние до края крыши.

Видео описание

О расчете кровли на строительном калькуляторе в следующем видео:

    Параметры обрешетки . Вводят ширину и толщину досок, расстояние между ними.

    Параметры кровельного материала . Если выбран кровельный лист, задают высоту, ширину и нахлест листа.

Результатом расчета станут следующие параметры:

    Размер крыши . Высота и ширина полотна, общая площадь.

    Стропила . Количество и длина стропил. Также рассчитывается объем необходимого материала (в кубометрах).

    Обрешётка . Расчет показывает количество рядов досок, длину каждой детали и объем досок обрешетки.

    Подкровельный материал . Вычисляется площадь гидро- и пароизоляции. Так, если в качестве подкровельного материала выбран рубероид или пергамин, калькулятор показывает необходимое количество рулонов (исходя из размера рулона), с учетом нахлеста.

    Кровельный материал . Калькулятор определяет не только площадь покрытия, но и вес, и необходимое количество выбранного материала.

Калькулятор расчета основных элементов двускатной кровли Источник stankotec. ru

Расчет дополнительных параметров

Многие онлайн сервисы рассчитывают дополнительные, не менее полезные величины:

    Угол наклона крыши . Калькулятор определит не только оптимальную величину угла, но и подскажет, подходит ли он для выбранного кровельного материала. Меняя высоту подъема или ширину основания, можно добиться полного соответствия угла материалу.

    Расчёт ветровой и снеговой нагрузки . Для некоторых районов такая нагрузка может стать определяющим фактором для выбора типа крыши. В калькулятор потребуется ввести дополнительную информацию: регион строительства, тип местности, высоту до конька постройки, сорт древесины для стропил.

    Расчет дымохода . Для безопасной эксплуатации необходимо определить высоту дымохода относительно конька крыши. Неправильное проектирование может повлиять на стабильную работу отопительных приборов и повлечь за собой незапланированные финансовые траты (если потребуется переделка).

При расчете дымохода учитывается наличие преград рядом с жильем Источник stroim-dom. radiomoon.ru

Ограничения в использовании онлайн калькулятора

Кровельные калькуляторы, предлагаемые интернет-ресурсами — доступный и очень быстрый способ получить необходимую информацию. Но как любые механизмы, рассчитанные на массового пользователя, такие калькуляторы склонны применять обобщенные приемы вычисления. Хуже всего то, что процесс вычислений скрыт от обратившегося к калькулятору человека; перепроверить информацию на выходе весьма затруднительно.

Калькулятор расчета крыши дома может содержать некие (допустимые) разбросы параметров, которые, тем не менее, скажутся на конечном результате. Среди возможных результатов, которые могут содержать неточные (приблизительные) величины, встречается:

Определение общего количества кровельного материала

Стройматериал никогда не укладывается стык в стык, поэтому площадь поверхности крыши и площадь покрытия всегда будут отличаться. При вычислениях кровельную площадь стандартно увеличивают на 15% — это обеспечивает запас при формировании нахлеста.

Видео описание

О расчете двускатной крыши бесплатным калькулятором в следующем видео:

Если крыша имеет сложную конструкцию, расчет тоже усложняется, поскольку опытный проектировщик параллельно решает дополнительную задачу минимизирования отходов. Для таких целей применяют разные алгоритмы (с разной накапливающейся ошибкой и с разным итогом), какой из них вложен в калькулятор, известно только его разработчикам.

Считается, что калькулятор помогает сэкономить на покупке стройматериалов. Но при монтаже кровли сложной формы в таком случае нередко оказывается, что были приобретены лишние (зачастую недешевые) материалы. Обратная ситуация, когда материала не хватает и приходится оплачивать незапланированную покупку и доставку, не менее досадна.

Определение уклона для кровли

Строительные нормы предписывают минимальные показатели уклона для каждого кровельного материала. Они рассчитываются с учетом наклона крыши и дополнительных показателей (ветровой и снеговой нагрузки). Специалисты выполняют расчеты по нормам СНиП «Нагрузки и воздействия» и по дополнительным нормам проектирования. Какие показатели использует в работе кровельный калькулятор, проверить не представляется возможным.

Некоторые калькуляторы учитывают дополнительные параметры (наличие мансардных окон и водосточных систем) Источник stankotec.ru

Расчет кровли: как избежать ошибок

В расчетах можно пойти одним из следующих путей:

    Расчет кровли провести вручную . При наличии базовых знаний по геометрии, сделать предварительные расчеты можно и вручную. Для этого достаточно запастись бумагой, карандашом, обычным калькулятором, и вспомнить, что любая крыша — это набор простейших фигур (прямоугольников и треугольников), расчет площади которых описывается простейшими формулами из школьного курса. Способ плохо работает, если расчеты усложняются. На них уходит много времени и возрастает риск ошибки.

    Расчет кровли провести в онлайн сервисе . При этом стоит учитывать, что значения всегда получаются усредненные; возможно, для запланированного вами дома потребуется индивидуальное решение.

    Расчет кровли калькулятором проконтролировать вручную . Кровельные онлайн калькуляторы являются удобным способом смоделировать конструкцию крыши и узнать требуемое количество стройматериалов. Расчет простых конструкций проверить достаточно легко, но если у вас нет профильного образования, путаница с коэффициентами и процентами неизбежна. Отличающиеся результаты станут причиной продолжительных перепроверок и поиска ошибок, а также недоверия к способностям калькулятора (или своим).

Проверка результатов расчета потребует времени и внимательности Источник transsib6.ru

    Профессиональный расчет кровли . Для предварительных расчетов с целью определиться с материалами и конструкцией крыши этот способ явно не подойдет. Но при заказе дома под ключ, строительная компания подготовит полноценный проект, в котором будут указаны все выкладки по расчетам и смета. Кроме того, как раз предварительные расчеты специалисты могут вам сделать еще на этапе обсуждения проекта.

Заключение

Кровельный онлайн калькулятор принято считать хорошим инструментом для определения основных параметров будущей крыши. Но профессиональные строители рекомендуют использовать его только для приблизительной оценки количества и стоимости стройматериалов. Также калькулятор может стать незаменимым инструментом для сравнения затратности различных технологий.

Представляем бесплатный калькулятор по расчеты двускатной крыши. Онлайн расчет обрешетки, угла наклона стропил и необходимого количества материалов.

Укажите кровельный материал:

Выберите материал из списка — Шифер (волнистые асбоцементные листы): Средний профиль (11 кг/м2) Шифер (волнистые асбоцементные листы): Усиленный профиль (13 кг/м2) Волнистые целлюлозно-битумные листы (6 кг/м2) Битумная (мягкая, гибкая) черепица (15 кг/м2) Из оцинкованной жести (6,5 кг/м2) Листовая сталь (8 кг/м2) Керамическая черепица (50 кг/м2) Цементно-песчаная черепица (70 кг/м2) Металлочерепица, профнастил (5 кг/м2) Керамопласт (5,5 кг/м2) Фальцевая кровля (6 кг/м2) Полимер-песчаная черепица (25 кг/м2) Ондулин (еврошифер) (4 кг/м2) Композитная черепица (7 кг/м2) Натуральный сланец (40 кг/м2) Указать вес 1 кв метра покрытия (? кг/м2)

кг/м 2

Введите параметры крыши:

Ширина основания A (см)

Длина основания D (см)

Высота подъема B (см)

Длина боковых свесов С (см)

Длина переднего и заднего свеса E (см)

Стропила:

Шаг стропил (см)

Сорт древесины для стропил (см)

Рабочий участок бокового стропила (не обязательно) (см) «>

Расчёт обрешётки:

Ширина доски обрешётки (см)

Толщина доски обрешётки (см)

Расстояние между досками обрешётки
F (см)

Расчёт снеговой нагрузки:

Выберите ваш регион, используя карту ниже

1 (80/56 кг/м2) 2 (120/84 кг/м2) 3 (180/126 кг/м2) 4 (240/168 кг/м2) 5 (320/224 кг/м2) 6 (400/280 кг/м2) 7 (480/336 кг/м2) 8 (560/392 кг/м2)

Расчёт ветровой нагрузки:

Ia I II III IV V VI VII

Высота до конька здания

5 м от 5 м до 10 м от 10 м

Тип местности

Открытая местность Закрытая местность Городские районы

Результаты расчетов

Угол наклона крыши: 0 градусов.

Угол наклона подходит для данного материала.

Угол наклона для данного материала желательно увеличить!

Угол наклона для данного материала желательно уменьшить!

Площадь поверхности крыши: 0 м 2 .

Примерный вес кровельного материала: 0 кг.

Количество рулонов изоляционного материала с нахлестом 10% (1×15 м): 0 рулонов.

Стропила:

Нагрузка на стропильную систему: 0 кг/м 2 .

Длина стропил: 0 см.

Количество стропил: 0 шт.

Обрешетка:

Количество рядов обрешетки (для всей крыши): 0 рядов.

Равномерное расстояние между досками обрешетки: 0 см.

Количество досок обрешетки стандартной длиной 6 метров: 0 шт.

Объем досок обрешетки: 0 м 3 .

Примерный вес досок обрешетки: 0 кг.

Дополнительная информация о калькуляторе

Онлайн-калькулятор двускатной (двухскатной) крыши поможет вам рассчитать угол ската, размер и количество стропил, количество обрешётки, а также объём нужных материалов в режиме онлайн. В расчётную базу заранее внесены такие распространённые кровельные материалы, как металлочерепица, шифер, ондулин, черепица из керамики, битума, цемента и другие материалы.

Обратите внимание! Расчёты производятся, исходя из СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009, с учётом нормативов, содержащихся в данных документах.

Двускатная крыша (также встречаются написания «двухскатная крыша», «щипцовая крыша») — вариант крыши с двумя скатами, идущими от конька до наружных стен здания. На сегодня это самый распространённый вид крыш, благодаря простоте исполнения, невысокой себестоимости и привлекательному внешнему виду.

Стропила в конструкции такой крыши попарно опираются друг на друга и соединяются обрешёткой. Торцевые стороны сооружения с такой крышей имеют форму треугольника и называются фронтонами (иногда — щипцами). Обычно под двускатной крышей устраивается чердак, а на фронтонах для освещения проделываются небольшие чердачные окна.

Заполняя поля калькулятора, обратите внимание на значок «Дополнительная информация» , под которым скрываются пояснения по каждому пункту.

Результаты расчетов также сопровождаются пояснениями, с которыми вы можете ознакомиться ниже.

Пояснения к результатам расчетов

Угол наклона крыши

Так называется угол, под которым скат и стропила наклонены к плоскости потолка. Расчеты выполнены с учетом того, что планируется строительство симметричной двускатной крыши. Вводя угол, вы можете не только рассчитать нужное количество материалов для данного угла, но и проверить, возможно ли построение крыши под этим углом из выбранных вами материалов. Уменьшить или увеличить угол можно, изменив ширину основания или высоту подъёма: эти параметры жёстко взаимосвязаны.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов заданной длины. Определяет количество кровельного и подкровельного материала, требуемого при строительстве крыши.

Примерный вес кровельного материала

Предположительный суммарный вес кровельного материала.

Количество рулонов изоляционного материала

Требуемое количество подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузка на стропильную систему

Максимально возможная нагрузка с учетом ветровых и снеговых нагрузок, приходящаяся на стропила.

Длина стропил

Стропила измеряются от основания ската до конька крыши.

Количество стропил

Суммарное количество стропил, необходимых для стропильной системы крыши при заданном шаге.

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с предложенными здесь вариантами сечений.

Количество рядов обрешётки

При заданных вами параметрах потребуется данное количество рядов обрешетки. Если вам нужно определить количество рядов для одного ската, то данное значение нужно разделить на 2.

Равномерное расстояние между досками обрешетки

Чтобы исключить перерасход материалов и избавить себя от лишней работы по подрезке, вам нужно выбрать данное расстояние между досками обрешётки.

Объем досок обрешетки

Количество досок требуемых для обрешетки всей крыши (в кубических метрах).

Онлайн-калькулятор расчета двухскатной крыши, расчет угла наклона, площади, стропил, обрешетки

Бесплатный онлайн-калькулятор расчета двухскатной (двускатной, щипцовой) крыши поможет Вам оперативно просчитать основные параметры кровельной конструкции: угол наклона, площадь поверхности, длину и количество стропил, обрешетку. Данный онлайн-калькулятор кровли – это удобный инструмент, в котором сведены необходимые критерии. Полученные результаты можно использовать при строительстве дома. Вычисления займут всего несколько минут и не потребуют от Вас специальных знаний или навыков.

Угол наклона

Правильный расчет угла наклона двухскатной крыши имеет большое значение при строительстве дома. От показателя зависят нагрузки, которые приходятся на кровельный материал и на стропильную систему. Некорректный просчет угла наклона кровли часто приводит к затрудненному сходу снеговых масс и воды с поверхности. Кроме того, угол наклона определяет высоту потолка и размеры мансардного этажа.

Зависимость угла наклона двухскатной крыши и высоты потолка
Фото из открытых источников

Определить оптимальное значение параметра поможет наш калькулятор угла наклона крыши. Достаточно ввести основные исходные данные, и программа выдаст результат через несколько секунд.

Стропила

Стропильная система – основа кровельной конструкции. От качества и точности ее исполнения зависит надежность и долговечность всей кровли. Поэтому ключевое значение имеет правильность проектирования. Обеспечить корректное составление математической части проекта поможет наш калькулятор стропил двухскатной крыши. Его функционал позволяет легко определить необходимый расход пиломатериала для проведения монтажных работ.

Длина

Расчет длины стропил двухскатной крыши при помощи нашего онлайн-калькулятора проводится с получением точного результата. Основными исходными параметрами для проведения вычислений являются: высота конька, размер бокового свеса, ширина основания.

После ввода в форму этих данных система автоматически выполнит вычисления и выдаст необходимую длину кровельной конструкции.

Количество

Ключевым параметром для проведения расчета количества стропил для монтажа двухскатной крыши является шаг их установки, который соотносится с размером основания и фронтонным свесом. На основании этих значений программа проводит вычисления и определяет требуемое число.

Зная количество и длину, можно легко посчитать расход пиломатериала, который пойдет на монтаж стропильной системы при строительстве или ремонте дома.

Обрешетка

Обрешетка кровли – одна из важнейших ее конструктивных частей. Она служит основой для монтажа кровельного покрытия. Наш онлайн-калькулятор поможет выполнить быстрый и точный расчет обрешетки на крышу. Для вычисления потребуется ввести ширину обрешеточных досок и расстояние между ними. Учитывая другие введенные параметры, система автоматически выдаст нужное число рядов и досок.

Площадь поверхности

Расчет площади двухскатной крыши – важный этап проектирования дома. Он необходим для определения расхода материала кровельного покрытия. Допущенная ошибка может привести к закупке избыточного объема материала и перерасходу средств на закупку. С другой стороны, при неправильном расчете площади поверхности кровли возможна закупка недостаточного количества материала для настила покрытия. Это приводит к простоям в строительстве. Кроме этого, докупленный материал может быть уже из другой партии и будет отличаться по цвету.

Онлайн-калькулятор на нашем сайте поможет быстро и легко провести вычисление площади с получением точного результата. Введите исходные параметры в форму на сайте и быстро получите итоговое значение квадратуры поверхности. Это поможет легко определить необходимый объем закупки металлочерепицы, гибкой черепицы, профилированного листа или другого кровельного материала.

Распечатать или поделиться:

Калькулятор кровли расчет площади кровли с чертежами онлайн

Чтобы правильно определить количество материала для ремонта, нужно точно подсчитать требуемое количество материала. На сайте производится расчет крыши на калькуляторе в кратчайшие сроки. Для этого можно применять онлайн-калькулятор. Калькулятор кровли онлайн — это удобная программа, которая используется для определения требуемого количества материалов, которые используются для обустройства крыши, а также дополнительных, комплектующих элементов. Обратившись в нашу компанию, вы сможете воспользоваться калькулятором кровли.

Как подсчитать количество покрытия для кровли?

Если при покупке строительного материала возникли трудности, то вы можете оставить заявку в нашей компании. Специалист перезвонит вам, расскажет о разных видах кровельных покрытий. По желанию клиента будет составлена смета затрат на устройство крыши. Калькулятор онлайн крыши позволяет выполнить расчет строительных материалов, которые требуются для проведения ремонта. Также необходимо произвести замеры, результаты которых записываются в поля калькулятора. Для этого нужно применять план дома, чертежи, учитывать то, что некоторые параметры могут отличаться между собой. Помимо этого, замеры рекомендуется выполнять, учитывая некоторые моменты:

  • угол наклона
  • геометрию конструкции;
  • если требуется установить на крыше дома люк, наличие дополнительных деталей;
  • будет ли включен в конструкцию теплоизоляционный слой, какой был выбран утеплитель.

Если вам требуется калькулятор двухскатной кровли, то можно обратиться в нашу компанию. Работа с калькулятором расчета кровли крыши начинается с подбора типа крыши, отделочного материала, который применяется как специальное покрытие. Для этого используется металлочерепица, профнастил, фальцевая крыша. Для конструкций с маленьким уклоном используется фальцевая крыша. Фальц — это шов, с помощью такого шва соединены листы из металла. На следующем этапе нужно записать параметры значений в поля, подобрать — выполнить расчет с утеплителями, дополнительными элементами. Калькулятор площади кровли дает возможность подобрать толщину металла, оттенок используемого материала. Благодаря большому выбору строительных материалов можно подобрать подходящий вариант.

Как посчитать площадь мансардной крыши дома калькулятор. Расчет для строительства мансардной крыши

Популярность мансардной крыши обусловлена возможностью увеличения полезной площади помещения с минимальными расходами.

Мансардная ломаная крыша используется в том случае, когда необходимый объем мансарды не помещается под привычную треугольную конструкцию.

Правильно произведенный расчет мансардной крыши позволяет получить помещение, по благоустроенности ничуть не уступающее обычным комнатам на нижних этажах.

А верно выбранная ломаная мансардная крыша (ее тип) дает возможность максимально выгодно использовать полезную площадь бывшего чердачного помещения и обеспечить минимальную нагрузку на стены, фундамент.

Как правильно считать площадь мансарды

Согласно СП 54.13330.2011 Здания жилые многоквартирные

Правила определения площади здания и его помещений, площади застройки, этажности и строительного объема.

При определении площади комнат или помещений, расположенных в мансардном этаже, рекомендуется применять понижающий коэффициент 0,7 для площади частей помещения с высотой потолка от 1,6 м – при углах наклона потолка до 45°, а для площади частей помещения с высотой потолка от 1,9м – от 45° и более. Площади частей помещения с высотой менее 1,6м и 1,9м при соответствующих углах наклона потолка не учитываются. Высота помещения менее 2,5м допускается не более чем на 50% площади этого помещения.

Согласно СП 118.13330.2012 Общественные здания и сооружения

Правила подсчета общей, полезной и расчетной площадей, строительного объема, площади застройки и этажности общественного здания

Г.5 Площадь помещений здания определяется по их размерам, измеряемым между отделанными поверхностями стен и перегородок на уровне пола (без учета плинтусов). Площадь помещения мансардного этажа учитывается с понижающим коэффициентом 0,7 на участке в пределах высоты наклонного потолка (стены) при наклоне 30° — до 1,5 м, при 45° — до 1,1 м, при 60° и более — до 0,5 м.

Что нужно знать для проведения расчетов

В интернете можно найти множество онлайн калькуляторов, при помощи которых можно рассчитать мансардную крышу. Они могут быть специализированными – для расчёта сечения основных несущих элементов, полезной площади помещения, угла наклона скатов или распределения нагрузки на стропильные ноги или универсальными. Пользоваться второй разновидностью онлайн калькуляторов для неспециалистов в строительной сфере довольно сложно, так как эти программы потребуют для расчёта гораздо больше изначальных данных и оперируют такими специфическими терминами как мауэрлат, подкосы, стропила и т.п.

Выделим основные элементы конструкции, размеры и количество которых должен выдать калькулятор крыши мансарды:

    Стропильные ноги

Основной несущий элемент конструкции крыши. Для жилых домов, чаще всего, в качестве материала изготовления стропил применяются балки круглого или квадратного сечения. Допускается использование? как массива древесины, так и клееного бруса. Различают два типа стропил:

    Наслонные

    (от слова прислоняться) нижние концы устанавливается на стену здания, в средней части опираются на промежуточные опоры. Применяются в конструкциях ломаных крыш, если ширина пролета между несущим основанием превышает 4,5 м;

    Висячие

    – применяются, если в строении не имеется внутренних несущих элементов: колонн, стен, балок, на которых могут расположиться дополнительные опоры. Максимальная ширина пролета составляет 6,5 м. Висячие стропила формируют покатые крыши и не слишком удобны для создания мансардных этажей.

Дополнительные несущие элементы (столбы), дающие конструкции крыши дополнительную прочность. В мансардах небольшой площади с упрощенной конструкцией они опираются на плиты перекрытия и поддерживают непосредственно стропильные ноги. В более сложных конструкциях мансардных крыш стойки опираются на лежни и являются несущим основанием для прогонов;

Один из наиболее важных элементов стропильной системы. Предназначен для перехода от бетонной или кирпичной стены к деревянным конструкциям. Проще говоря, это брус сечения от 150х100 мм до 200х200 мм, который укладывается на несущую стену вдоль нее и является основной опорой для стропильных ног. В качестве материала изготовления используются хвойные породы древесины. Особое внимание необходимо уделить вопросам защиты элемента от влаги и плесени, а также гидроизоляции между стеной и мауэрлатом.

Фактически, это тот же мауэрлат, но расположенный не на стене, а на чердачном перекрытии. Его основное назначение распределение нагрузки от стоек по большей площади. То есть стойки не будут давить на пол чердака в одной точке размерами 150х150 мм (что чревато повреждением перекрытия). Лежень распределяет давление от стоек на большую площадь, аналогично тому, как лыжи распределяют вес человека, и он не проваливается в снег.

Несущий элемент, предназначенный для поддержки стропил. Применяется, если скат крыши имеет большую длину и/или кровельный материал имеет значительный вес.

На нашем сайте Вы можете ознакомиться с самыми . В фильтрах можно выставить желаемое направление, наличие газа, воды, электричества и прочих коммуникаций.

Расчёт площади дома.

Калькулятор использует простые значения полученные в результате обмера здания, и толщины стен. Результат примерный, но не трудоёмкий и позволит рассчитать площадь дома быстро, без детальных и мучительных внутренних обмеров.

Рассчитать общую площадь дома можно несколькими способами:

1. самый простой способ рассчитать ориентировочную примерную общую площадь дома — провести обмеры дома снаружи и умножить ширину на длинну и на количество этажей, затем замерить толщину наужных стен и периметр умножить на толщину и умножить на количество этажей — это будет теоретическая площадь стен (площадь проекции на пол), отгимаем от первого значения площадь стен и получаем площадь дома.

2. Измерить размеры всех помещений, вычислить площади всех комнат и сложить полученные результаты. Этот метод гораздо более точный, но на много более трудоёмкий.

Дополнительная теплоизоляция

Так как мансардное помещение под ломаной крышей используется в жилых целях, необходимо в обязательном порядке утеплить. Специалисты рекомендуют использовать минеральную вату на базальтовой основе в виде рулонов или же плит.

Для средней полосы России достаточно слоя утеплителя равного 150 мм. Также потребуется пароизоляционная пленка, влагозащитная мембрана и каркас, на котором все это будет крепится.

Утепление ломаной крыши

На внутренней стороне скатов налаживается контр-обрешетка. Для это используется доска, ширина которой на пару сантиметров больше, чем толщина утеплителя, так как утеплитель ни в коем случае нельзя утрамбовывать.

То есть для слоя минеральной ваты в 150 мм, подойдет доска 50х200 мм. Этот зазор также необходим для циркуляции воздуха, обеспечивающей естественную вентиляцию. Утеплитель укладывается враспор между брусьями контр-обрешетки, а внутри зашивается выбранным материалом.

Как правильно рассчитать площадь мансардного этажа

Здравствуйте, хочу пристроить мансарду к дому, и встал вопрос, как рассчитать площадь мансардного этажа. Из школьного курса геометрии я, конечно, помню о нахождении площади прямоугольника, но мансардный этаж это все, же более сложная форма. Ломаная крыша, а еще двери и окна, которые так же должны быть учтены. Хотелось бы обшить готовую площадь вагонкой, и никак не могу понять, как и что перемножать? С уважением Владимир. Здравствуйте, Владимир. Вы правы, расчет площади мансардного этажа несколько отличается от расчета площади, к примеру, обычной жилой комнаты, что обусловлено спецификой строения. При определении площади мансарды учитываются многие величины, некоторые из которых уже давно приняты и указаны в СниПах. Именно оттуда берется высота жилого помещения, которая равна 2,5 метрам.

Правила установки мауэрлата

Перед тем как сделать ломаную крышу, нужно согласно строительным нормам заложить мауэрлат. Чем больше площадь кровли, чем больше ее вес, тем толще должен быть брус. Если для небольших строений вполне достаточно материала сечением 100х100 мм, то для домов большого метража используется брус 200х200 мм.

Перед установкой проводится гидроизоляция места крепления, для этого укладывается сложенный вдвое рубероид или несколько слоев пленки. Способ монтажа мауэрлата зависит от материала, из которого строится дом. Чаще всего его устанавливают на блочную бетонную стяжку с использованием металлических шпилек.

Способы установки мауэрлата

Чтобы прочность мауэрлата ломаной крыши не потерялась, в нем нужно делать как можно меньше отверстий. А расположение шпилек следует рассчитать таким образом, чтобы они не находились между стропильными ногами, а не под ними. В противном случае, отверстия врезки будут располагаться слишком близко друг от друга, что может привести к появлению трещин, а также полному приведению мауэрлата в негодность.

Мансарды — жизнь под крышей

Sпола = А?L + 2В?0,7?L = L?(A + 1,4B), где S – площадь пола мансарды; А – ширина мансарды с высотой не менее 1,1 м; В – ширина мансарды с высотой не менее 0,8 м; L – длина мансарды; 0,7 – коэффициент, вводимый для площадей с меньшей высотой. Общую площадь следует определять как сумму площадей всех помещений, встроенных шкафов, а также лоджий, балконов, веранд, террас и холодных кладовых, подсчитываемых со следующими понижающими коэффициентами: для лоджий – 0,5, для балконов и террас – 0,3, для веранд и холодных кладовых – 1,0.

Площадь, занимаемая печью, в площадь помещений не включается. Площадь под маршем внутриквартирной лестницы при высоте от пола до низа выступающих конструкций 1,6 м и более включается в площадь помещений, где расположена лестница.

О калькуляторе

Онлайн-калькулятор мансардной крыши поможет рассчитать углы наклона боковых и коньковых скатов, количество и необходимое сечение стропил, объём обрешётки и других материалов для строительства крыши. Вам не придется выполнять лишние расчеты, поскольку данный калькулятор включает большинство существующих кровельных материалов, таких как битумная черепица, цементно-песчаная и керамическая черепица, металлочерепица, битумный и асбестоцементный шифер, ондулин. Если же вы используете нестандартный материал, или хотите получить более точные расчеты, вы можете указать массу собственного кровельного материала, выбрав соответствующий пункт в выпадающем списке материалов.

Прежде чем проектировать мансардный этаж, ознакомьтесь со СНиП 2.08.01-89 «ЖИЛЫЕ ЗДАНИЯ» со всей серьёзностью.

Обратите внимание!

Калькулятор производит расчеты согласно действующих СНиП «Нагрузки и воздействия» и ТКП 45-5.05-146-2009.

Устройство мансардной (ломаной, покатой) крыши отличается тем, что с каждой стороны она содержит два ската с разными углами наклона: крутой боковой и покатый висячий. Таким образом, под крышей образуется удобное пространство, которое можно использовать в роли жилого помещения. Это помещение называется мансардным этажом или просто мансардой.

Мансарды впервые были построены в 17 веке. Мансарда возводится относительно легко как при изначальном строительстве здания, так и в роли надстройки на существующее здание. Таким образом, она предоставляет альтернативу в строительстве дополнительного этажа.

Поскольку боковые скаты отличаются большой крутизной, следует тщательно подходить к выбору строительных материалов. Возможно, мансардная крыша потребует дополнительных затрат. Особенно это важно для жилых мансардных помещений: им будут нужны увеличенные фронтонные окна и улучшенная теплоизоляция.

При заполнении полей калькулятора ознакомьтесь с дополнительной информацией, расположенной под знаком

.

О любых вопросах или идеях, касающихся данного калькулятора, вы можете написать нам, используя форму комментариев внизу страницы. Будем рады услышать ваше мнение.

Возведение стен под крышей мансардного этажа: правила и принципы

Чтобы определить можно ли назвать крышу мансардой, нужно придерживаться следующего правила:

  1. Использоваться это пространство должно по прямому назначению здания. Тоесть мансарда должна быть как минимум отапливаемой.
  2. Высота потолка должна быть не менее 2. 00м.

Поэтому не каждую крышу можно сделать мансардой. И самое главное следует учитывать, что при определении общей площади мансарды учитывается площадь только с высотой от пола до наклонного потолка:

  • 1,5 метра – при наклоне 30 градусов к горизонту;
  • 1,1 метра – при 45 градусах;
  • 0,5 метра – при 60 градусах и более,

Остальная площадь, где высота до наклонного потолка меньше не учитывается и не в ходит в общую площадь помещения. Полный текст Приказа Министерства экономического развития Российской Федерации (Минэкономразвития России) от 30 сентября 2011 г. N 531 г.

Сооружение фронтонов

Фронтон — часть стены, ограниченная скатами крыши, а снизу карнизом. У ломаной крыши он имеет пятиугольную форму. Для строительства фронтона необходимо усилить первую стропильную ферму, дополнить конструкцию стойками, так чтобы получился каркас.

  • Если на фронтоне будут располагаться окна, для них оставляют проемы. Все остальное пространство обшивается «дюймовкой».
  • Фронтон ломаной крыши можно монтировать до кровельных работ или же после. Первый способ хорошо тем, что скаты не будут затруднять работу, а второй тем, что геометрия скатов уже задана.
  • Щипцовое пространство также нуждается в утеплении, которое чаще всего осуществляется внутри.
  • Профессиональные кровельщики советуют для термоизоляции ломаной крыши использовать базальтовую минеральную вату или утеплители на основе пенополистирола.

Фронтон мансардной крыши

Следующим шагом будет монтаж досок карниза по периметру строения. Размер пиломатериала может составлять 25х150 мм. Далее приходит время монтажа водосточной системы, в которой нуждается ломаная крыша.

Своими руками установить конструкцию не сложно, однако после настила кровельного материала сделать это будет сложнее. Если используются металлические фиксаторы желоба, то их нужно закрепить прямо на стропила под гидроизоляцию, а если пластиковые — на лобовую доску.

Как производится расчет мансардной крыши с помощью онлайн калькулятора

Ведь организовать такое устройство легче и дешевле, нежели построить дополнительный этаж с последующим укрытием кровлей. Кроме того, при помощи крыши мансардного типа можно существенно преобразить уже имеющийся дом со старой крышей. ВНИМАНИЕ! Следует иметь в виду тип фундамента всего здания, чтобы произвести правильный подбор кровельного материала. Двускатная мансардная крыша Ломаная мансардная крыша Расчет мансардной крыши онлайн калькулятор Общие сведения Виды материалов для кровли Для кровельного настила применяются самые разные виды кровли: плоские и профильные, рулонные, мягкие, жесткие, штучные. Разберем основные виды кровли, используемые при строительстве крыш мансардного типа:

  • Металлочерепица — холоднокатаный стальной оцинкованный лист, покрытый полимерным покрытием.

Какие трудности встречаются на пути

Определив для себя целесообразность постройки мансарды, нужно принять во внимание некоторые важные аспекты.

Во-первых, стены, они же – крыша, потребуют тщательного утепления. Во-вторых, кровельное покрытие должно быть максимально надежным и долговечным.

В целом, очень важно, чтобы высокой надежностью отличались абсолютно все материалы кровельного пирога.

Нельзя забывать и об устройстве вентиляции. Определенные сложности представляет необходимость увязать инженерные коммуникации здания с коммуникациями мансарды – в том случае, если дополнительное жилое пространство было получено путем переоборудования чердака.

Особого внимания требует организация освещения: естественный свет будет проникать в помещение через мансардные окна, и его должно быть достаточно.

Как правильно рассчитать площадь мансардного этажа

Перед началом расчетов советуем набросать план крыши, разделив его схематически на простые геометрические фигуры. Определив площадь каждой из этих фигур, и сложив их, вы получите точную площадь мансардного этажа. Чтобы определить площадь фигур, придется вспомнить школьный курс геометрии и формулы площади:

  • квадрата – А2, где А означает длину каждой из сторон;
  • прямоугольника – А х В, где А – длина, В – ширина;
  • треугольника – Ah/2, где А – основание, h – высота фигуры;
  • трапеции – h х (А + В)/2, где h – высота фигуры, А и В – верхнее и нижнее основания.

Вот таким нехитрым способом, сложив все полученные результаты, вы сможете получить максимально точное значение площади мансардного этажа. При таком устройстве высота от нулевого уровня крыши до конька составляет до 4-х метров, а угол наклона крыши достигает 55 градусов. Однако ввиду сильной скошенности стен, полезным оказывается лишь пространство в середине.

    Мансардная ломаная — это разновидность двускатной крыши.

Такое устройство кровли отличается от обычного двускатного устройства наличием стыков на плоскостях. Плоскость каждой стороны, спускаясь под определенным углом делится на две части. Вторая часть, более низкая, при этом приобретает еще больший угол падения. Визуально геометрия такой кровли получается ломаной.

Основное преимущество ломаного мансардного типа состоит в том, что позволяет избежать значительных финансовых издержек и при этом существенно увеличить полезное пространство дома.

Последовательность сборки стропильной системы

Многие инструкции о том, как сделать ломаную крышу не слишком подробно описывают процесс сборки стропильной системы, строительство которого происходит следующим образом:

  1. Первым делом после установки мауэрлата является настил балок перекрытий ломаной крыши. Их размер обычно составляет 100х200 мм.
  2. Далее выставляются стойки в две параллельные линии, которые должны стоять строго вертикально, для чего укрепляют временными распорками. Расстояние между стоками не должно быть более 3 м, а длина стоек рассчитывается как желаемая высота потолка плюс 10-15 см.
  3. Стойки соединяются прогонами из досок 50х150 мм, получившаяся конструкция является каркасом для мансардных стен ломаной крыши.

Установка висячих стропил

Готовая стропильная система

Как рассчитывается площадь мансардного этажа

Сумма всех площадей элементов, полученная при этом и будет являться площадью крыши Например: При длине основания дома 10 м., ширине основания 8 м., планируется построить мансардное помещение полезной шириной 5 м., высотой до ребер скатов 2,5 м. и высотой в середине до конька 3,5 м. Ширина свеса кровли планируется 50 см.Длина боковых стропил при этом получается 3,42 м., длина коньковых стропил — 2,69 м.Теперь следует вычислить площадь верхних и нижних граней.

Умножаем длину боковых стропил на длину основания крыши. Получается 34,2 м.кв. Сумма двух нижних граней — 68,4 м.квПри умножении длины коньковых стропил на длину крыши получаем 26,9 м.кв.

Складываем две верхние грани. Получаем 53,8 м.квСоответственно общая площадь крыши получается 122.2 м.кв. Расчет площади Расчет кровельного покрытия Расчет площади крыши необходим нам для точного расчёта необходимого количества кровельного материала.

Видео описание

В видео можно увидеть расчет мансардной крыши:

Снеговые и ветровые нагрузки

Зоны снеговой и ветровой нагрузки определяются по специальным картам. В зависимости от того в какой зоне находится дом при расчете в формулу мансарды подставляются те или иные коэффициенты.

Расчёт толщины утеплителя

Аналогичным образом рассчитывается толщина теплоизоляционного материала для мансарды. По специальной карте выбирается коэффициент теплосопротивления в регионе строительства – это значение поставляется в программу, после чего указывается тип теплоизоляционного материала, а также материала для внутренней отделки с указанием толщины обшивки.

Расчет площади кровельного покрытия

Расчёт площади кровли элементарная задача, под которую в универсальности калькуляторах даже не делают отдельную функцию. Как правило, калькуляторы для расчета кровли используется исключительно сайтами по продаже кровельных материалов. Расчет осуществляется по следующей формуле: S=2×D×(Lm+Lk), где

    S

    – общая площадь кровли. При приобретении кровельного материала необходимо учитывать специфику его укладки. Фактически у каждого типа кровли существует коэффициент или процентное отношение, на которое необходимо увеличить количество кровельного материала при покупке.

    D

    – Длина крыши по линии карниза или конька;

    Lm

    – Длина стропила нижнего свеса мансарды;

    Lk

    Длина конькового стропила.

Как рассчитывается площадь мансардного этажа в доме для налогов

Москва «Об утверждении Требований к определению площади здания, помещения» I. Общие требования к определению площадей 1. Площадь и общая площадь здания, помещения определяются как площадь простейшей геометрической фигуры (прямоугольник, трапеция, прямоугольный треугольник и т. п.) или путем разбивки такого объекта на простейшие геометрические фигуры и суммирования площадей таких фигур. 2.

Значение площади и общей площади здания, помещения определяется в квадратных метрах с округлением до 0,1 квадратного метра, а значения измеренных расстояний, применяемые для определения площадей, — метрах с округлением до 0,01 метра. 3. Для помещений в зданиях, возведенных по типовым проектам из сборных конструкций заводского изготовления с типовой планировкой на этажах, допускается производить определение площадей по подвальному, первому и типовому этажу.

Настил кровли

Последовательность кровельных работ на ломаной крыше определяется прежде всего выбранным материалом. Поговорим о монтаже металлочерепицы, так как она является наиболее популярной в частном строительстве. Для укладки необходим мощный шуруповерт, инструмент пригодный для резки металла, молоток, рулетка, маркер, оцинкованные саморезы с каучуковой головкой. Сначала производят раскрой листов металлочерепицы, а затем монтаж, начиная с конька.

Важно! Саморезы должны ввинчиваться в нижней части волны рисунка. В противном случае, лист деформируется, крепление выходит непрочным, из-за чего в ветряную погоду крыша будет «гудеть».

  • Помимо кровельного материала ломаную крышу необходимо оснастить другими важными элементами: коньковой доской, снегозадержателем.
  • Конек устанавливается с нахлестом 10 сантиметров на металлочерепицу на обоих скатах.

Снегозадержатели служат для того, чтобы предотвратить сход снега, он представляет собой небольшой карниз. Их закрепляют на небольшом расстоянии от окончания скатов на саморезы с учетом того, что снегозадержатели должны выдерживать большую нагрузку, особенно в снегопады.

Ломаная крыша своими руками, позволит не просто сэкономить на оплате труда бригады рабочих, но даст уверенность, что процессы были выполнены правильно, так как строительство велось с соблюдением технологии.

Чем отделать потолок?

Гипсокартон – самый бюджетный и практичный вариант отделки. Материал можно монтировать под любым углом, он немного весит, имеет гладкую поверхность и может покрываться любым отделочным материалом обоями, краской, плиткой. Листы легко режутся, и для создания выразительных конструкций потолок не придется опускать низко. В трапециевидных и полукруглых углублениях помещается подсветка, софиты, подвесные люстры. Лучше использовать влагостойкий и пожаробезопасный гипсокартон.

В гипсокартонные конструкции легко встраиваются светодиодные светильники, стенам и потолку можно придать любой оттенок.

Вагонка имеет свои плюсы:

  • экологичность;
  • эстетичный вид;
  • долговечность.

Но ее использование возможно только тогда, когда стены помещения тоже отделаны под дерево. Вагонка прекрасно впишется в стиль кантри, экостиль, средиземноморский, шебби-шик (окрашенная в светлый тон).

Мансарда в стиле шебби-шик с потолком и стеной из светлой вагонки.

Евровагонка и имитация бруса стоят немного дороже, но при этом не нуждаются в дополнительной обработке.

Кессонный потолок изготавливается из сочетания древесины, МДФ, полиуретана и гипрока. Такой вид отделки имитирует ячейки из открытых перескающихся балок. Довольно дорогой вариант.

Кессонный потолок идеально вписывается в стиль лофт и классические стили.

Вполне реально отделать потолок натяжными полотнами. Такие конструкции скрывают неровности, дают возможность соорудить многоуровневые потолки с графическими вставками и разными видами подсветки. Весят натяжные потолки ничтожно мало, а возможности их дизайна – безграничны.

Дорого, но роскошно выглядит потолок из паркетной доски. Работать с материалом на полотке непросто, но результат того стоит.

Калькулятор площади крыши | Карты Google

Измерение уклона крыши

Наклон или уклон крыши можно легко измерить с помощью уровня, рулетки и карандаша. Уклон крыши — это количество дюймов, на которые крыша поднимается на 12 дюймов. Поэтому отметьте 12 дюймов на уровне и поместите его горизонтально к стропилам крыши.

Затем измерьте по вертикали от 12-дюймовой отметки на уровне прямо до нижней стороны стропила, как показано ниже.Это измерение представляет собой количество дюймов, на которые крыша поднимается на 12 дюймов.

В некоторых домах есть многоскатные крыши. Крыльца и слуховые окна, например, могут иметь шаг, отличный от остальной части дома. Для точного измерения площади поверхности следует обратить внимание на эти дополнительные структуры.

Используя приведенную ниже таблицу, найдите высоту тона и запишите числа в столбце множителей. Этот множитель будет использоваться для умножения расчетной площади поверхности, которую предоставит SketchAndCalc™.

Поиск с помощью Калькулятора площади крыши

При учете слуховых окон и других конструкций, которые могут иметь разный уклон, первым шагом является расчет площади основания крыши или площади, которую она занимает.

Войдите в SketchAndCalc™ и выберите «Показать карты» в меню.

Найдите почтовый адрес дома с помощью элементов управления картой, которые появляются в верхнем левом углу.

При увеличении переключиться на вид со спутника.

Определить структуру крыши.Независимо от сложности (несколько линий конька, вальмы, ендовы и т. д.), если крыша имеет один скат или уклон, вы можете просто нарисовать периметр всей крыши с помощью инструментов рисования линий SketchAndCalc™.

СОВЕТ. По мере рисования отображаются метки длины линии. Если вы обнаружите, что эти метки закрывают вид на крышу, просто отключите их в Меню > Настройки > Приложение. Вы также можете настроить прозрачность сетки и толщину линии рисования.

Если крыша имеет несколько скатов, например, на слуховых окнах или крыльцах, вам нужно будет нарисовать их отдельно.Нарисовав периметр крыши, добавьте новый слой с изображением плюса (+) в правом нижнем углу. Затем приступайте к рисованию площади поверхности крыши с другим уклоном. Используя слуховые окна в качестве примера, вы добавите новый слой после рисования каждого слухового окна.

Расчет площади поверхности крыши

Вы заметите, что при рисовании области площадь и периметр отображаются в правом нижнем углу. С односкатной крышей у вас будет только один результат площади, относящийся ко всей площади основания или периметру крыши.И метрическая, и имперская системы измерения отображаются во всплывающем меню над областью результатов.

Возьмите результат площади и умножьте его на множитель уклона (или поправочный коэффициент уклона), указанный в таблице выше, чтобы получить площадь поверхности крыши. Теперь вы готовы оценить материалы.

Для многоскатных крыш просто сложите площади всех общих скатов вместе, переключив видимость слоя из суммированного слоя (обозначенного символом «глаз») слева от элемента управления слоями.

Используйте соответствующий множитель шага для каждой рассчитанной общей площади, затем суммируйте все площади вместе.

Калькулятор площади — Обведите недвижимость на карте Google и найдите ее площадь

Вернитесь к этой карте радиуса здесь, просто сохраните эту ссылку

Введите адрес или увеличьте карту, затем щелкните начальную точку вашей фигуры. Продолжайте щелкать по внешнему краю фигуры, площадь которой вы хотите вычислить.По мере добавления точек площадь будет обновляться ниже и конвертироваться в акры, квадратные футы, метры, километры и мили. Он также покажет периметр формы. Этот инструмент полезен для определения приблизительной площади или участка земли, квадратных метров крыши или любого другого случая, когда вам нужна хорошая оценка площади чего-либо. Если вы хотите использовать этот инструмент на своем веб-сайте, используйте наш инструмент для встраивания калькулятора площади или свяжитесь с нами для получения подробной информации. Чтобы вернуться к этой карте области, используйте ссылку внизу страницы..

Калькулятор посевных площадей — Измерьте площадь земельного участка

Самый простой способ измерить площадь участка земли в акрах — начать с ввода адреса, связанного с участком земли, площадь которого вам нужна. В сельской местности, где адрес может быть недоступен, вы можете ввести перекресток или даже GPS-координату точки на земле. Для GPS-координат обязательно введите широту после запятой, а затем долготу, например.(41,87811, -87,629798). В любом случае это поместит маркер, который вы можете использовать в качестве точки отсчета, чтобы нарисовать область на карте. Когда вы закончите рисовать, калькулятор площади отобразит площадь фигуры над картой.

Как использовать калькулятор площади Google Maps для измерения крыши

При измерении площади крыши необходимо соблюдать особые меры предосторожности. Изображения, которые появляются на картах Google, часто находятся под небольшим углом, что в сочетании с углом наклона крыши может привести к ошибкам.По этой причине лучше всего намечать крышу в точках, находящихся на одной высоте. Например, в простом доме вы будете щелкать только по углам крыши, а не по точкам вдоль вершины, поскольку это вызовет ошибку. После измерения площади следа вы можете оценить фактическую площадь крыши на основе угла наклона крыши. Точно так же, если вы используете инструмент калькулятора площади для измерения крыши с несколькими уровнями, вы должны измерять отдельные секции отдельно. Калькулятор площади Google Maps не на 100% точен.Не полагайтесь на этот инструмент как на единственный ресурс при принятии важных решений.

Измерение периметра

Теперь мы также включаем периметр фигуры, которую вы рисуете, вместе с площадью. Это может помочь вам измерить край газона или длину забора.

Получить МАТЕРИАЛ, который вам нужен Рассчитать размер вашей КРЫШИ или СТЕНЫ

Необходимое количество зависит от экспозиции, а также от желаемого внешнего вида. Чем больше экспозиция, тем меньше кедровой черепицы вам потребуется.

Ниже приведены примеры наиболее часто используемой ширины экспозиции.


Ширина экспозиции Количество Покрываемая площадь
4 дюйма (10 см) 1 квадрат 80 футов 2 (7,3 м 2
5 дюймов (12,5 см) 1 квадрат 100 футов 2 (9. 3 м 2 )
6 дюймов (15 см) 1 квадрат 120 футов 2 (11,2 м 2 )

Следует учитывать отходы.

КРЫШИ

Для крыш: чем круче скат, тем сильнее воздействие погодных условий, тем больше требуется кедровой черепицы, чтобы уменьшить воздействие гонта.

Кроме того, правильная экспозиция обеспечивает тройное покрытие. Помните, что хорошая деревянная черепичная крыша может прослужить от 25 до 30 лет, а в некоторых случаях даже до 50 лет.

Стандартная связка гонтов из белого кедра покрывает площадь 25 кв. футов (2,3 м 2 ), если высота составляет 5 дюймов (12,5 см). Кедровая черепица измеряется в квадратах, 1 квадрат = 4 пачки.

При расчете количества, необходимого для крыши, вам необходимо знать тип крыши, отношение длины крыши к ширине крыши, уклон крыши, выход гонта, тип используемого кедрового гонта (больше поломок при более низких сортах), тип вальмы и коньковые элементы (сборные или построенные на месте) и общая площадь поверхности.

СТЕНЫ

Для сайдинга кедр рассчитайте общую площадь и разделите на площадь, занимаемую квадратом. Поскольку стены менее подвержены климатическим воздействиям, можно использовать большее воздействие, и требуется меньше черепицы.

Вот калькулятор, который поможет вам узнать, сколько пачек вам нужно для вашей работы.
Чем больше экспозиция, тем меньше черепицы вам потребуется.

Лучшие способы измерения крыши для черепицы

Поздравляем с началом проекта новой крыши! Если вам интересно, как измерить крышу, какие кровельные материалы заказать или правильно ли ваш кровельный подрядчик оценивает ваши требования, наше руководство по измерению кровли поможет вам.На этой странице мы предлагаем вам три различных способа измерения площади крыши для черепицы или новой металлической крыши.

Первый способ самый простой, особенно если вы хорошо разбираетесь в компьютере. Мы покажем вам, как получить приблизительную оценку площади кровли, которая вам понадобится, просто с помощью Google Планета Земля. Второй подход позволяет измерить вашу крышу от земли. Это может быть особенно полезно, если у вас опасная крыша и вы предпочитаете обезопасить себя. Третий способ измерить крышу — сверху самой конструкции.Преимущество этого варианта в том, что он наиболее точен, но требует немного больше геометрии и математики, чем другие варианты.

Приступим к измерениям.

Рассчитайте стоимость за несколько минут с помощью нашего кровельного калькулятора.

На этой странице:

Как измерить крышу с помощью Google Планета Земля

С помощью компьютера можно легко и быстро получить приблизительную оценку площади крыши. Однако использование спутниковых изображений может быть не идеальным решением, если ваша структура находится в очень удаленном месте, где не было 3D-сканирования.Это потому, что нам нужно получить точное представление о уклоне вашей крыши для целей измерения. Сверху на 2D-изображении все выглядит плоским. Если бы вы просто измеряли площадь своей крыши прямо сверху, вы бы не учитывали ее уклон или уклон.

Рассмотрим два дома с одинаковой базовой площадью в квадратных футах, но один из них имеет гораздо более крутой уклон крыши, чем другой. Эта конструкция должна быть выше, и кровельного материала потребуется гораздо больше.Если вы просто измеряете сверху в 2D, обе эти структуры могут выглядеть одинаково. Если вы не учтете уклон крыши, вы недооцените свои потребности в материалах, что может дорого обойтись.

Спутниковые технологии сильно продвинулись за последние несколько лет. С помощью Google Планета Земля вы можете легко найти свой адрес и трехмерную копию своей конструкции, включая уклон крыши. Приступим к делу.

Как только вы загрузите сайт, вы увидите нашу прекрасную планету:

Щелкните значок поиска в верхнем левом углу экрана и введите свой адрес.Вы получите 3D-обзор вашей собственности с высоты птичьего полета. Вы можете нажать пробел, чтобы остановить вращения.

Хотя вы можете переключиться в 2D-режим, нажав кнопку в правом нижнем углу, вы захотите остаться в этом 3D-виде, чтобы хорошо видеть уклон вашей крыши.

Используйте мышь, чтобы щелкнуть и перетащить, и удерживайте нажатой клавишу Shift, чтобы легко вращать вид вокруг вашей собственности. Получив хорошую систему отсчета, сделайте снимок экрана и распечатайте его или скопируйте его в программу, например Google Slides или Powerpoint, чтобы вы могли легко отметить размеры различных поверхностей, которые собираетесь измерять. .

Пришло время начать измерения. Щелкните линейку в нижней части левой боковой панели. Google Планета Земля предполагает, что вы хотите использовать для этого 2D-режим, но мы не хотим быть здесь, так как получим неточное представление площади вашей крыши. Чтобы исправить это, щелкните маленький кружок в правом нижнем углу, который теперь говорит «3D». Кроме того, нажмите «0 м» в правом верхнем углу экрана, чтобы изменить отображение на «футы».

Начните с фокусировки на одном скате или форме крыши за раз.Щелкните один из краев одной из поверхностей вашей крыши, перейдите к другому краю и продолжайте нажимать на периметр, чтобы закрыть фигуру. Вам будет представлена ​​мера периметра и площади. Мы заинтересованы в обоих. Опять же, вам нужно будет щелкнуть поле измерения площади в правом верхнем углу, чтобы изменить единицы измерения на «квадратные футы» с «квадратных метров».

Запишите длину каждой из сторон каждой фигуры на вашей крыше в распечатке или в PowerPoint. Также обратите внимание на расчет площади.Сложите все площади формы вашей крыши, и вы получите общую оценку необходимых кровельных материалов в квадратных футах.

Кровельный материал отмеряется «квадратами». Один квадрат равен 100 квадратным футам. Итак, для крыши общей площадью 4200 квадратных футов вам понадобится 42 квадрата гонта.

Чтобы убедиться, что эти измерения точны, вы можете измерить ширину подъездной дорожки с помощью реальной рулетки и сравнить ее с расстоянием, которое Google Планета Земля сообщает вам.

Цель использования Google Планета Земля для измерения вашей крыши на самом деле должна заключаться только в приблизительной оценке. Цифры не будут на 100% точными, что особенно верно, если деревья мешают вашей линии крыши или Google с трудом определяет, где заканчивается ваша 3D-структура.

Несмотря на то, что изображение впечатляет, многие постройки все еще имеют пятнистое 3D-представление. Когда вы используете измерительный инструмент, вы можете расстроиться, если ваша линия крыши будет пятнистой, поскольку Google будет включать в ваши расчеты много ненужного расстояния из-за всего шума.Если на вашей крыше несколько мансардных окон, ваше разочарование может усугубиться из-за дополнительной сложности.

Как измерить площадь крыши от земли

Более точный способ расчета площади крыши, чем использование Google Планета Земля, состоит в том, чтобы выйти на улицу, чтобы оценить уклон крыши и базовую площадь собственности. Используя эти две цифры, мы можем получить хорошее представление о площади черепичной кровли и оценить потребности и затраты на битумную черепицу. Этот метод «сделай сам» может быть полезен, особенно если вам неудобно забираться на крышу или если у вас ограниченный доступ к ней.

Наземные измерения подходят только для остроконечной крыши, так как обычно есть только два основных прямоугольных шага, для которых нужно рассчитать площадь. Для более сложных форм крыш, таких как вальмовые крыши, вам нужно будет работать с кровельщиком или измерять сверху самой крыши, чтобы рассчитать ее общую площадь.

Рассчитать уклон крыши от земли за три быстрых шага

Скат крыши — это одна из тех вещей, на которые преподаватели математики и геометрии средней школы могут легко указать и сказать: «Видите? Научиться работать с «вставать вместо бега» весело и полезно, верно?» Если в какой-то момент у вас возникнут посттравматические воспоминания на уроке алгебры или геометрии, сделайте глубокий вдох.Мы проведем вас через это медленно, выполнив три простых шага. Все, что вам нужно, это рулетка и, возможно, помощник, чтобы держать ее.

Шаг первый: Возьмите рулетку, блокнот и карандаш и выходите на улицу. Найдите уклон вашей крыши, который вы хотите измерить, и начните измерять расстояние от внешнего края карниза до точки, в которой плоскость ската крыши едва видна вашему глазу. Запишите это число в обоих дюймах. Эта фигура является «горизонтальным бегом».

Шаг второй: Встаньте прямо под желобом или краем плоскости крыши, для которой вы хотите рассчитать уклон. Измерьте расстояние от вашего глаза до верхней части капельного края свеса крыши. Запишите и это число в дюймах. Эта цифра и есть «подъем крыши».

Третий шаг: Возьмите показатель «подъем крыши» из Второй шаг и разделите его на «горизонтальный пробег» из Шаг первый . В приведенном выше примере рост составляет 60 дюймов, а длина — 120 дюймов.Это уменьшает уклон крыши до 6/12. Мы будем использовать эту фигуру чуть позже, так что держите ее под рукой.

Измерьте базовую площадь вашей собственности

Теперь снова используйте эту рулетку и измерьте расстояние от края одного из карнизов до другого края вдоль той же стены. Запишите эту цифру в футах. Это будет ширина основания крыши.

Затем измерьте расстояние с другой стороны конструкции от края карниза до другой стороны. Это будет длина основания крыши.

Перемножьте эти цифры, чтобы получить оценку базовой площади конструкции крыши. Например, если ширина основания вашей крыши составляет 35 футов, а длина основания крыши составляет 60 футов, общая площадь основания составит 2100 квадратных футов.

Найдите свой уклон крыши из первого шага в следующей таблице и умножьте только что полученную сумму на соответствующий множитель уклона крыши. Результатом является общая площадь крыши, для которой вам понадобится кровельный материал.

В нашем примере уклон крыши был 6/12.Множитель высоты тона будет 1,118. Итак, возьмите 2100 квадратных футов, умножьте на 1,118, чтобы получить 2347 квадратных футов кровельного материала. Поскольку кровельный материал, такой как черепица, поставляется в квадратах по 100 квадратных футов за штуку, нам потребуется не менее 24 из них. Если у вас относительно плоская крыша (< 3 из 12), вы можете просто не использовать множитель шага и обязательно округлить оценку вашего оборудования.

Уклон крыши

(Подъем в беге)

Уклон крыши

(в градусах)

Множитель угла наклона крыши

3-в-12

14.04 градуса

1.031

3,5 дюйма 12

16,26 градуса

1,042

4-в-12

18,43 градуса

1,054

4,5 дюйма 12

20. 56 градусов

1,068

5-в-12

22,62 градуса

1,083

5,5 дюйма 12

24,62 градуса

1.100

6-в-12

26.57 градусов

1.118

6,5 дюйма 12

28,44 градуса

1,137

7-в-12

30,26 градуса

1,158

7,5 дюйма 12

32.01 градус

1,179

8-в-12

33,69 градуса

1.202

8,5 дюйма 12

35,31 градуса

1,225

9-в-12

36. 87 градусов

1.250

9,5 дюйма 12

38,37 градуса

1,275

10-в-12

39,81 градуса

1.302

10,5 дюйма 12

41.19 градусов

1,329

11-в-12

42,51 градуса

1,357

11,5 дюйма 12

43,78 градуса

1,385

12-в-12

45 градусов

1.414

Как измерить крышу от верха конструкции

Самый точный способ измерить крышу — это побывать на самой крыше. Вы можете убедиться, что площадь ската каждой секции крыши учтена. Вам понадобится миллиметровка, измерительная лента и калькулятор. В нашем примере мы будем использовать вальмовую крышу, хотя вы можете использовать эту технику для измерения крыши любой формы с различной сложностью.

Шаг первый: безопасно поднимитесь на крышу и проведите первоначальные измерения

Нарисуйте форму вашей крыши на миллиметровой бумаге.В этом примере вам нужно будет только измерить общую ширину и длину, центральный гребень и одно из бедер (отмечено выше синими звездочками). Если у вас более сложная форма крыши со слуховыми окнами, сделайте все возможные измерения и приготовьтесь использовать ластик, чтобы уточнить изображение всей конструкции крыши. Убедитесь, что у вас есть прочная опора, и, если возможно, используйте защиту от падения, чтобы обезопасить себя. Помните об опасностях, таких как вентиляционные отверстия. Обратите внимание на длину в футах:

Шаг второй: разделите сложные фигуры на квадраты и прямоугольники

Получив эти цифры, возвращайтесь домой, в безопасное место. Обратите внимание на изображение выше, вальмовая крыша состоит из двух треугольников и двух трапеций. Площадь трапеций сложно измерить, поэтому мы собираемся разделить каждую из них на два треугольника и прямоугольник:

Мы знаем достаточно об общих размерах крыши, чтобы заполнить недостающие значения. Давайте сейчас заполним цифры:

Шаг 3. Нарисуйте каждую фигуру по отдельности, рассчитайте каждую площадь и общую площадь крыши

Теперь у нас есть восемь фигур, площадь которых нужно найти: шесть треугольников и два прямоугольника.Вместо того, чтобы рыться в старых учебниках по вычислению площадей треугольников, нам нравится использовать калькулятор треугольников. Это значительно упрощает вычисление площади треугольника.

В приведенном выше примере у нас есть два треугольника со сторонами 30, 20 и 20 футов. Вставьте эти цифры в трехсторонний калькулятор, и вы получите площадь 198. Поскольку у нас есть два таких треугольника, умножьте их на 2, чтобы получить общую площадь 396 квадратных футов.

У нас есть четыре оставшихся треугольника, все с размерами 15, 20 и 25 футов.Тот же калькулятор показывает результат 150 квадратных футов. Поскольку таких треугольников четыре, умножьте их на 4, чтобы получить 600 квадратных футов.

Наконец, у нас есть два прямоугольника размером 15 на 30 футов. Это легко, просто ширина умножается на высоту, в общей сложности 450 квадратных футов для каждого. Умножьте на 2, и их общая площадь составит 900.

Сложение всех площадей дает в общей сложности 1896 квадратных футов (396 + 600 + 900). Поскольку кровельный материал поставляется в «квадратах» площадью 100 квадратных футов, вам понадобится не менее 19 из них для вашего кровельного проекта.Было бы разумно получить по крайней мере 20 для учета ошибок и потерь.

Заключительные мысли об измерении вашей крыши

Если вам нужна простая приблизительная оценка ваших потребностей в кровельных материалах, Google Планета Земля действительно отлично справляется с задачей быстрого измерения квадратных метров, которые вам нужно покрыть. Хотя его технология, безусловно, сюрреалистична, у нее есть недостатки в способности точно измерять расстояния, представленные в 3D. Поэтому может быть полезно оценить стоимость ваших материалов, измеряя их от земли и сверху вашей конструкции.Как всегда, если вы чувствуете себя запутанным, не стесняйтесь связаться с местным кровельным подрядчиком, чтобы помочь вам. Многие предоставят оценки бесплатно. Просто спросите, сколько квадратов материала, по их оценкам, вам понадобится, и сравните это с результатами, полученными при использовании любого из методов, описанных выше.

Рассчитайте стоимость за несколько минут с помощью нашего кровельного калькулятора.

Вы занимаетесь кровельным бизнесом? Воспользуйтесь нашим калькулятором, чтобы рассчитать кровельный материал, необходимый для вашей следующей постройки.- Площадь в квадратных футах

Кровля измеряется в квадратах. Подрядчики по кровле могут использовать простую геометрию и онлайн-калькуляторы, чтобы вычислить площадь крыши и купить материалы. Ключ в том, чтобы быть как можно более точным в ваших измерениях и расчетах, поскольку нехватка или покупка большего количества материала, чем вам нужно, может означать, что тысячи долларов могут быть добавлены к вашему бюджету.

Шаг 1: На этом шаге делается грубый набросок формы крыши, чтобы вы могли четко записать свои показания.Это облегчит отметку измерений и оценку того, сколько материала вам действительно нужно для успешного завершения проекта. В этом примере мы разобьем эту крышу на секции, промаркированные от A до E.

Шаг 2: Площадь треугольника
Площадь треугольника — это пространство, содержащееся внутри его трех сторон. Чтобы узнать площадь треугольника, нам нужно знать длины трех его сторон. Стороны должны быть измерены в футах (футах) для расчета квадратных метров и, при необходимости, преобразованы в дюймы (дюймы), ярды (ярды), сантиметры (см), миллиметры (мм) и метры (м).

Формула:

Площадь треугольника = (1/4) x √ [ (a+b+c) x (b+ca) x (c+ab) x (a+bc) ]
Ответ = ((1/4) x √ [ (a+b+c) x (b+ca) x (c+ab) x (a+bc) ])
Сокращения единиц площади: фут2, дюйм2, ярд2, см2, мм2, м2

Таблица преобразования помогает при расчетах площади в квадратных футах. Вот почему мы предоставили таблицы для преобразования между различными единицами измерения. Будь то площадь прямоугольника, квадрата или площади треугольника, вы можете воспользоваться нашими калькуляторами и вычислить, сколько бордюрного материала вам нужно.

Шаг 3: Также есть несколько прямоугольных областей. Здесь вы также можете воспользоваться нашим калькулятором.

Площадь прямоугольника
Площадь квадрата — это пространство, содержащееся в наборе параллельных линий, каждая из которых имеет разную длину. Эти линии следует измерять в футах (футах) для расчета площади в квадратных футах и, при необходимости, конвертировать в дюймы (дюймы), ярды (ярды), сантиметры (см), миллиметры (мм) и метры (м).

Формула:

Площадь квадрата = длина стороны x ширина стороны
Ответ = (длина x ширина) площадь квадрата
Сокращения единиц площади: фут2, дюйм2, ярд2, см2, мм2, м2

Теперь мы можем использовать тот же метод расчета и применить его к более сложной кровельной системе. Это ближе к реальному сценарию и требует тщательного изучения, чтобы новички в кровельных работах могли точно измерить крышу. На верхнем чертеже ниже вы можете видеть как вальмовую, так и фронтонную части. Сначала это может показаться сложной задачей, но ее можно упростить, если выполнять ее по частям.

Если вы хотите сделать это своими руками, у нас есть для вас совет из журнала The Family Handyman Magazine: «Прежде чем вы приступите к процессу кровли, помните, что кровля — это тяжелая работа. От стихии не спрячешься.Вы не можете бояться высоты, и вам нужно быть в хорошей форме. Прежде чем приступить к этому проекту, попробуйте следующее: возьмите лестницу и заберитесь на крышу. Если вы не можете ходить на нем с комфортом, наймите профессионала. Если вы прошли этот первый тест, идите на лесопилку или в домашний центр и бросьте себе на плечо связку черепицы. Представьте, что вы поднимаете этот груз вверх по лестнице много-много раз».

Все еще готовы? Тогда вперед! Помните, продолжайте строить и оставьте расчетную часть нам! Хотите больше калькуляторов? Сообщите нам, какие калькуляторы вам нужны, и мы постараемся добавить их на наш сайт.

Хотите, чтобы мы рассмотрели конкретную тему? Напишите нам.

Калькулятор кровли — Calc Monster

Когда вам нужно заменить крышу вашего дома, самое главное, что вам нужно сделать, это вычислить площадь крыши. Это не так сложно, как вы думаете. Для тех, кто боится высоты или подъема по лестнице, есть несколько способов измерить крышу от земли. Результат не будет на 100% точным, но вы будете очень близки к тому, чтобы получить довольно точную оценку.

Кровельный калькулятор для быстрых и простых измерений

Сначала вы должны измерить каждую сторону вашего дома от земли с помощью рулетки. Умножив длину на ширину, вы узнаете площадь своего дома. Часто дом не имеет квадратной или прямоугольной формы. Если ваш дом имеет неправильную форму, вам необходимо разделить земельный участок на отдельные части и рассчитать их площадь. Чтобы узнать общую площадь дома, просто сложите их вместе.

Второй шаг — перевести площадь дома в квадраты кровли.Каждые 100 квадратных футов крыши – это один квадрат крыши. Таким образом, вы должны разделить площадь дома на 100. Если площадь вашего дома составляет 2000 квадратных футов, количество кровельных квадратов для крыши будет равно 20. В метрической системе площадь дома будет примерно 186 квадратных метров, потому что 1 метр равен до 10,76 футов. Количество кровельных квадратов на 186 кв.м тоже 20.

Следующий шаг – расчет уклона крыши. Крыши имеют один из трех скатов: низкий, средний или высокий. Низкий шаг поднимается на 3 дюйма через каждые 12 дюймов базовой горизонтальной длины.Средний шаг поднимается на 6-9 дюймов через каждые 12 дюймов базовой горизонтальной длины. Крыша с большим уклоном поднимается более чем на 9 дюймов на каждые 12 дюймов базовой горизонтальной длины. Уклон крыши можно оценить на глаз.


Скат крыши
1/122/123/124/125/126/127/128/129/1210/1211/1212/1213/1214/1215/1216/1217/1218/1219/1220/1221/1222/1222/ 1223/1224/12

Наконец, чтобы получить квадратную площадь крыши, умножьте количество кровельных квадратов для малоскатной крыши на 1,06–1,42 в зависимости от уклона крыши. чтобы получить квадратную площадь крыши.

К счастью для вас, поскольку мы знаем, что почти все ненавидят расчеты, а некоторые люди не так хороши в оценках, у нас есть для вас кровельный калькулятор, который сделает все измерения за вас. С CalcMonster Roofing Calculator вы получите более точное измерение площади вашей квадратной крыши.

Как рассчитать площадь крыши

Новая крыша. ФОТО | FILE

Установка новой крыши — это капиталоемкое дело, которое требует от вас заранее определить свой бюджет.К счастью, легко оценить затраты, рассчитав площадь крыши, а затем используя сумму для определения стоимости черепицы за квадратный фут.

Вот как рассчитать площадь крыши вашего дома:

Требования: Крепкая лестница, большой уровень, рулетка, маркер, бумага и карандаш.

1.) Измерьте уклон

Это первое, что нужно сделать, когда вы собираетесь вычислить площадь вашей крыши. Используйте свою измерительную ленту, чтобы измерить 12 дюймов на вашем большом уровне и поставить отметку на 12-дюймовой линии.

Поместите лестницу рядом со своим зданием на фронтоне. Поднимитесь на вершину своей крыши. После этого приложите уровень к отделке фронтона и плашмя к стене дома.

ПРОЧИТАЙТЕ: Как рассчитать стоимость строительства

Используйте свой измерительный прибор, чтобы измерить расстояние от 12-дюймовой отметки на вашем уровне до нижней части края отделки фронтона. Эта цифра является вашей мерой подъема.

Каждый размер подъема обозначен как «# из 12», и это уклон вашей крыши.Например, если ваш размер подъема составляет 4 дюйма, уклон вашей крыши составляет 4 дюйма 12.

2.) Вычислите предполагаемую площадь крыши

Когда время ограничено, вы можете легко использовать расчет уклона для получения расчетной площади. (в квадратных футах) вашей крыши. Вот как это сделать:

  • Возьмите номер шага и разделите его на 12. Например, если ваш шаг 4 из 12, вам нужно разделить 4 на 12. Ответ будет 1/3.
  • Далее вам нужно возвести результат в квадрат. В нашем примере 1/3 в квадрате даст 1/9.
  • После этого прибавьте 1 к полученному результату: 1/9+1=10/9
  • Вычислите квадратный корень из нового числа: Квадратный корень из 10/9 равен 1,05.
  • Далее определите площадь одного этажа вашего дома. Например, если у вас есть двухэтажный дом площадью 2600 кв. футов, площадь одного этажа составит 1300 кв. футов.
  • Умножьте эту цифру на самую последнюю сумму, чтобы получить предполагаемую площадь крыши: В нашем случае предполагаемая площадь крыши будет 1300 x 1.05 = 1365 квадратных футов.

3.) Рассчитайте точную площадь крыши

Выполните следующие шаги, чтобы определить точную площадь вашей крыши:

  • Возьмите число шагов и разделите его на 12. 12, нужно 4 разделить на 12. Ответ будет 1/3.
  • Далее вам нужно возвести результат в квадрат. В нашем примере 1/3 в квадрате даст 1/9.
  • После этого прибавьте 1 к вашему результату: 1/9+1=10/9
  • Вычислите квадратный корень из вашего нового числа: Квадратный корень из 10/9 равен 1.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
