Калькулятор расчета площади крыши: Расчет вальмовой крыши онлайн, калькулятор стоимости вальмовой кровли и стропильной системы

расчет крыши под ключ от производителей в Москве

Калькулятор сайдинга

Калькулятор кровли Тип кровли

Мансардная

Холодная

6-12 градусов

>12 градусов

Ширина здания (фронтона) A, м Треугольная или циркульная верхняя часть фасада здания, ограниченная двускатной крышей, а также подобное украшение над окнами, дверьми.

Высота крыши в коньке B, м

Длина конька (с учетом карнизов кровли) D, м

Длина свеса C, м

Кол-во стропил на одном скате, шт

* Расчет проводится на основании СП 17.13330.2011 Кровли

ДВУХСКАТНАЯ

МАНСАРДНАЯ

Расчет кровли из шифера на нашем калькуляторе проводится на основании свода правил СП 17. 13330.2011 «Кровли». Инструкция к калькулятору:

• Укажите вид вашей крыши по форме (односкатная, двухскатная, многоскатная) и применимости подкровельного пространства (холодная или мансардная).

• Обозначьте угол ската вашей кровли (6-12 градусов и более). Если уклон крыши менее 6 градусов, она относится к ряду плоских.

• Проведите замеры параметров ската: ширину здания (А), высоту крыши в коньке (В), длину конька с учетом карнизов кровли (D), длину свеса (C).

ВАЖНО! Для расчета многоскатной мансардной крыши требуется провести большее количество замеров. Чтобы провести их правильно, воспользуйтесь нашей схемой.

• Укажите количество стропил на одном скате вашей крыши.

• Нажмите «Рассчитать» и убедитесь, что стоимость кровли из хризотилцементного шифера ощутимо ниже, чем с применением других материалов.

Производители

ОАО «Белгородасбестоцемент» (БЕЛАЦИ) 308002, г. Белгород, ул. Мичурина, д. 104 +7 (4722) 26-16-68, 26-26-07 [email protected]

ООО «Брянский фиброцементный завод» 242610, Брянская область, г. Фокино, ул. Крупской, д. 1. 8(48333)3-35-87; 4-70-11 [email protected]

ООО «Комбинат «Волна» 660019, г. Красноярск, ул. Мусоргского, д. 15 +7 (391) 274-64-64, 252-82-91, +7 (800) 250-02-10 (звонок по России бесплатный) [email protected], [email protected]

АОР «Народное предприятие Знамя» 624800, Свердловская обл., г. Сухой Лог, ул. Восточная, д. 5 (34373) 78-3-20, 78-3-73 [email protected]

ООО ТД «Кровельные материалы» 633209, Новосибирская обл., г. Искитим, ул. Заводская, д. 1 «Б» (38343) 236-12, 236-34 [email protected]

ОАО «Лато» 431720, Республика Мордовия, Чамзинский район, р. п. Комсомольский +7 (83437) 3-01-09, 3-01-07, 3-01-08, 3-01-36 [email protected]

ОАО «Себряковский комбинат асбестоцементных изделий » (СКАИ) 403343, Волгоградская область, г. Михайловка, ул. Тишанская, д. 43 +7 (84463) 4-19-90, 4-02-28 [email protected]

АО «Оренбургские минералы» 462781, Оренбургская область, г. Ясный, ул. Ленина, 7 (35368) 2-05-10, 2-04-90 [email protected]

ООО «Тимлюйский завод» 671205, Республика Бурятия, Кабанский р-он, п. Каменск, ул. Промышленная, д. 1 +7-924-453-31-42, +7-929-439-18-19 [email protected]

ООО «Фибратек» 390028, г. Рязань, ул. Прижелезнодорожная, д.26 (491) 277-86-68, (800) 250-75-54 [email protected]

ООО «Черноморский фиброцементный завод» 353384, Краснодарский край, г. Крымск, ул. Торговая, д. 6 «Б» (86131) 5-13-30 [email protected]

ООО «Стерлитамакский фиброцементный завод» 453110, Республика Башкортостан, г. Стерлитамак, ул. Техническая, д. 2 +7 (48333) 4 79 11, 4 79 22 [email protected]

Полезная информация

Что такое кровля? Что такое кровля, для чего она нужна и какие существует виды современной кровли по конструкции и типу материала? Все это подробно описано в этой статье. 17 сентября 2021 г.

Волнистые и плоские хризотилцементные листы — отличия и особенности применения Помимо волнового шифера производятся также плоские хризотилцементные листы. В чем их отличия, и каковы особенности применения разберем в данной статье… 5 августа 2021 г.

Хризотилцементный или асбестоцементный шифер. В чем различия? На сегодняшний день существует большое количество различных кровельных материалов на строительном рынке. Но один из наиболее востребованных хризотилцементный шифер. Однако всем также известно название асбестоцементный шифер. Чем же они различаются, если в сети о них большое количество отзывов как о разных материалах. 2 июня 2021 г.

Расчёт двухскатной крыши — онлайн калькулятор

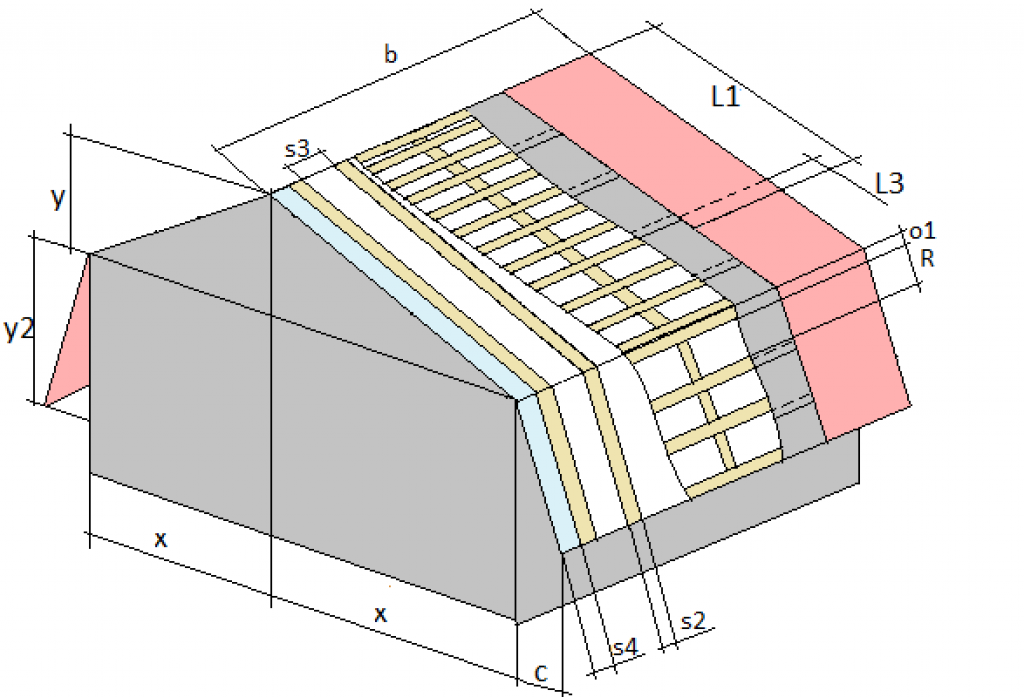

Для начала расчета двухскатной кровли, укажите масштаб чертежей.

Выберите необходимый вариант крыши: 1 – простая двухскатная крыша, 2 – кровля с примыкающим элементом (т.н. слуховое окно). Учтите, второй вариант в реализации сложнее и дороже первого, а место сочленения (т.н. ендова) это потенциально опасное место для возникновения протечек, которое требует особого внимания при монтаже.

Значения размеров заполняйте в миллиметрах (мм):

Y – Высота кровли, расстояние от перекрытия чердака до конька. Влияет на величину угла наклона крыши. Если планируется обустройство нежилого чердака, следует выбирать небольшую высоту (потребуется меньше материала для стропил, гидроизоляции и кровли), но достаточную для проведения ревизии и обслуживания (не менее 1500 мм). При необходимости оборудования жилого помещения под сводом крыши, для определения ее высоты необходимо ориентироваться на рост самого высокого члена семьи плюс 400-500 мм (примерно 1900-2500 мм).

X – Ширина здания.

C – Размер свеса. Свес защищает стены и фундамент дома от атмосферных осадков. Для одно- и двухэтажных домов с системой водоотвода минимальный размер C – 400 мм (согласно СНиП II-26-76*), без организации наружного стока воды не меньше 600 мм. Оптимальная величина свеса равна примерно 500 мм. Учитывайте особенности климата Вашего региона согласно СП 131.13330.2012 «Строительная климатология» (Актуализированная редакция СНиП 23-01-99*).

B – Длина крыши, с учетом свесов за пределы фронтонов.

Если Вы выбрали вариант кровли №2 (со слуховым окном), введите также следующие значения:

Y2 – Высота примыкающего треугольного элемента;

X2 – Ширина основания;

C2 – Выступ, т.е. расстояние от основания до края свеса.

Стройматериалы кровли:

S1 – Ширина стропила.

S2 – Толщина стропила.

С3 – Шаг стропил, т.е. расстояние между соседними стропилинами.

S1 и S2 – важные параметры определяющие надежность всей стропильной системы. Сечение стропила (ширины S1 и толщины S2) зависит от действующих на него нагрузок. Собственный вес стропильной системы, обрешетки, кровельного пирога – это постоянные нагрузки; временные – снеговые, ветровые; особые – сейсмические воздействия, промышленные взрывы). Также на выбор ширины и толщины стропила влияет качество и вид используемого материала (доска, брус, клееный брус), длины стропильной ноги, расстояния между стропилами.

При выборе сечения стропил обязательно учитывать рекомендации СП 64.13330.2011 «Деревянные конструкции» », СНиП II-26-76* «Кровли» и устанавливать расчетом на нагрузки несущую способность в соответствии СП 20.13330.2011 «Нагрузки и воздействия».

С4 – Выпуск крыши (свес) со стороны фронтонов. Оптимальное значение С4 примерно 500 мм.

O1, O2  – ширина и толщина доски обрешетки набиваемой на стропила. Согласно СНиП II-26-76* «Кровли» обрешётка выполняется из брусков с минимальным сечением 30×50 мм.

В зависимости от шага стропил рекомендуемое сечение обрешётки принимают по таблице.

R – Расстояние между досками обрешетки зависит от применяемого кровельного материала (например шага волны черепицы). Значение величины R рекомендовано СНиП II-26-76* «Кровли». В частности основанием под кровлю из асбестоцементных волнистых листов – шифера гражданских зданий с чердаком должна быть обрешетка из рядовых брусков сечением 60х60 мм. Для обеспечения плотной продольной нахлестки все нечетные бруски обрешетки должны иметь высоту 60 мм, а четные 63 мм. Шаг брусков обрешетки должен составлять не более 750 мм. Для брусков обрешетки применяют древесину хвойных пород в соответствии с требованиями СНиП II-25-80 “Деревянные конструкции”.

L1 и L2 –  Длина  и соответственно Ширина листа кровельного материала, зависит от его вида и особенностей производства. Обращайте внимание на соответствие заявленных производителем параметров регламентирующим документам (например, ГОСТ 30340-95 для шифера, ГОСТ Р 56688-2015 для керамической черепицы, ГОСТ 24045-2010 – профнастил).

Ориентировочные значения длины и ширины кровельных материалов, для двухскатной крыши, приведены в таблице.

L3 – Нахлест листа кровли в процентах. Значение нахлеста зависит от вида кровельного материала, угла наклона крыши и регламентированы СП 17.13330.2011 «Кровли» (Актуализированная редакция СНиП II-26-76). Необходимый нахлест кровельного материала часто указывается производителем на упаковке.

Нажмите «Рассчитать».

Калькулятор позволяет рассчитать размеры двухскатной кровли: длину и ширину полотна крыши для каждого ската, и площадь крыши. Необходимую длину и количество стропил и обрешетки для постройки стропильной системы двускатной крыши. Объем пиломатериалов для изготовления стропил и обрешетки. Количество рядов досок обрешетки. Также калькулятор выполнит расчет фронтона и высоты конька двухскатной крыши. Подсчитать нужное для двухскатной крыши количество кровельного и подкровельного изоляционного материала (необходим для обеспечения пароизоляции, защиты утеплителя и кровельного материала от конденсата, рассчитывается с учетом 10 % нахлеста). Обладая такими данными, Вы сможете узнать цену постройки двускатной крыши, более точно определите объем нужного материала. Обратите внимание, чем качественнее материалы для стропил, обрешетки вы сможете заказать, тем ниже будут Ваши расходы на крышу (меньшее количество отбракованной древесины). Также желательно проконсультироваться у квалифицированного кровельщика (особенно если выбрали второй вариант крыши с примыкающим элементом), лучше не допустить ошибку, чем ее потом исправлять.

Калькулятор площади крыши | Google Maps

Найдите уклон крыш и их местоположение на карте, затем нарисуйте периметр крыш.

Начало работы

Оценка площади крыши

Вычисление площади поверхности скатной крыши может занять много времени без соответствующих инструментов. Вам нужен калькулятор площади крыши, который дает точные оценки, чтобы помочь вам заказать такие материалы, как черепица, мембрана, кровля или керамическая плитка.

К счастью, если вы знаете уклон крыши или имеете доступ к чердаку дома, чтобы измерить ее наклон, вы можете получить точный расчет площади крыши с помощью SketchAndCalc™.

Профессионалы-кровельщики также могут использовать SketchAndCalc™ для быстрого и точного расчета стоимости по телефону. Специалисты рекомендуют измерить уклон перед использованием калькулятора площади крыши.

Нет времени читать?

Измерение уклона крыши

Уклон или уклон крыши можно легко измерить с помощью уровня, рулетки и карандаша. Уклон крыши — это количество дюймов, на которые крыша поднимается на 12 дюймов. Поэтому отметьте 12 дюймов на уровне и поместите его горизонтально к стропилам крыши.

Затем измерьте по вертикали от 12-дюймовой отметки на уровне прямо до нижней стороны стропила, как показано ниже. Это измерение представляет собой количество дюймов, на которые крыша поднимается на 12 дюймов.

В некоторых домах есть многоскатные крыши. Крыльца и слуховые окна, например, могут иметь шаг, отличный от остальной части дома. Для точного измерения площади поверхности следует обратить внимание на эти дополнительные структуры.

Используя приведенную ниже таблицу, найдите высоту тона и запишите числа в столбце множителей. Этот множитель будет использоваться для умножения расчетной площади поверхности, которую предоставит SketchAndCalc™.

Поиск с помощью Калькулятора площади крыши

Учет слуховых окон и других конструкций, которые могут иметь разный уклон, первым шагом является расчет площади основания крыши или площади, которую она занимает.

Войдите в SketchAndCalc™ и выберите «Показать карты» в меню.

Найдите почтовый адрес дома с помощью элементов управления картой, которые появляются в верхнем левом углу.

При увеличении переключиться на вид со спутника.

Определить структуру крыши. Независимо от сложности (несколько линий конька, вальмы, ендовы и т. д.), если крыша имеет один скат или уклон, вы можете просто нарисовать периметр всей крыши с помощью инструментов рисования линий SketchAndCalc™.

СОВЕТ. Во время рисования отображаются метки длины линии. Если вы обнаружите, что эти метки закрывают вид на крышу, просто отключите их в Меню > Настройки > Приложение. Вы также можете настроить прозрачность сетки и толщину линии рисования.

Если крыша имеет несколько скатов, например, на слуховых окнах или крыльцах, вам нужно будет нарисовать их отдельно. Нарисовав периметр крыши, добавьте новый слой с изображением плюса (+) в правом нижнем углу. Затем приступайте к рисованию площади поверхности крыши с другим уклоном. Используя слуховые окна в качестве примера, вы добавите новый слой после рисования каждого слухового окна.

Расчет площади поверхности крыши

Вы заметите, что при рисовании площади площадь и периметр отображаются в правом нижнем углу. С односкатной крышей у вас будет только один результат площади, относящийся ко всей площади основания или периметру крыши. И метрическая, и имперская системы измерения отображаются во всплывающем меню над областью результатов.

Возьмите полученный результат площади и умножьте его на множитель уклона (или поправочный коэффициент уклона), указанный в таблице выше, чтобы получить площадь поверхности крыши. Теперь вы готовы оценить материалы.

Для многоскатных крыш просто сложите площади всех общих скатов вместе, переключив видимость слоя из суммированного слоя (обозначенного символом «глаз») слева от элемента управления слоями.

Используйте соответствующий множитель шага для каждой рассчитанной общей площади, затем суммируйте все площади вместе.

С помощью SketchAndCalc вы можете рассчитать площадь и периметр любой фигуры, которую вы рисуете, или изображения, которое вы обводите — от определения площади собственности с помощью спутникового изображения до…

Без использования надлежащих инструментов определить правильную площадь жилого или коммерческого помещения под крышей может быть сложно. С различными углами и уклонами это почти невозможно…

Калькулятор кровли и оценка стоимости

CASAPLORER

Trusted & Transparent

Этот кровельный калькулятор поможет вам оценить площадь вашей крыши и узнать, сколько материалов вам потребуется построить крышу выбранных вами параметров. Калькулятор также позволяет рассчитать его цену исходя из квадратных метров.

Размеры

Домашняя площадь

Длина здания

Ширина здания

Подробности крыши

Угол крыши 4,8 ° 9,5 ° 14,0 ° 18,4 ° 22,6 ° 26,6 ° 30,3 ° 33,7 ° 36,9 ° 39,8 ° 42. 5 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45.0 ° 45. °49,4°51,3°53,1°54,8°56,3°57,7°59,0°60,3°61,4°62,4°63,4°

Уклон крыши2/122/123/124/125/126/127/128/129/1210/1211/1212/ 1213/1214/1215/1216/1217/1218/1219/1220/1221/1222/1223/1224/12

Карнизный выступ (дополнительно)

Цена

$

за фут²0003

Область крыши

1 649,6

футов

²

= 40 футов x 40 футов x 1,031

Общее количество кровлива для кровли

1

с 2 дополнительными квадратами для кровельных. 50

Пандле

с

из черепицы

или

16

Ролл

S

из Roofing

4

Roll

S

#150003

S

#15. 0003

или

8

Roll

S

из #30 WEED

Стоимость

$

8 248,00

Понимание входных калькулятор. параллельный план с землей. Вы можете просто рассчитать площадь основания вашего дома, если он имеет прямоугольную форму. Однако для более сложных форм вам придется либо вычислять каждую часть фигуры по отдельности, либо заранее знать, какова площадь. Если ваш дом имеет сложную форму, калькулятор даст более точные результаты, если разделить его на части и рассчитать каждую часть отдельно.

Уклон крыши — Уклон крыши измеряется как отношение вертикального подъема дома к его горизонтальному участку. В США это соотношение отображается как количество дюймов вертикального дома на каждые 12 дюймов горизонтального участка. Например, если уклон крыши составляет 5/12, это означает, что крыша поднимается на 5 дюймов на каждые 12 горизонтальных дюймов.

Цена — Калькулятор позволяет ввести ориентировочную цену за квадратный фут строительства крыши, чтобы узнать, сколько всего потребуется, чтобы покрыть всю площадь поверхности крыши.

Как оценить размер крыши?

Чтобы понять, как работает калькулятор, мы рассмотрим пошаговый пример того, как рассчитать размер вашей крыши. Важно отметить, что если вы строите бетонную крышу, вам может понадобиться калькулятор бетона, чтобы оценить количество бетона, необходимого для крыши.

Шаг 1. Найдите площадь основания крыши

Первое, что вам нужно сделать, это вычислить площадь крыши, как если бы она была плоской и параллельной земле. Это означает, что вам понадобится длина и ширина крыши. Как упоминалось ранее, в зависимости от формы вашего дома, это может быть простое умножение длины на ширину или более сложное.

Представьте, что длина крыши 15 метров, а ширина 12 метров. Площадь основания крыши, в свою очередь, будет 15 умножить на 12, или 180 квадратных метров.

Шаг 2. Найдите общую площадь крыши, используя уклон крыши

Представьте, что крыша имеет уклон 8/12. Как объяснялось ранее, это означает, что на каждые 12 дюймов по горизонтали приходится подъем на 7 дюймов по вертикали. Он также показывает уклон крыши, измеренный в градусах. Чтобы нам было проще найти площадь с помощью уклона крыши, мы будем использовать множители для конкретного уклона крыши. Таблица этих множителей и углов приведена ниже:

Pitch	Angle	Multiplier
1/12	4.8°	1.003
2/12	9.5°	1.014
3/12	14.0°	1.031
4/12	18.4°	1.054
5/12	22.6°	1.083
6/12	26. 6°	1.118
7/12	30.3°	1.158
8/12	33.7°	1.202
9/12	36.9°	1.25
10/ 12	39.8°	1.302
11/12	42.5°	1.357
12/12	45.0°	1.414
13/12	47.3°	1.474
14/12	49.4°	1.537
15/12	51.3°	1.601
16/12	53.1°	1.667
17/12	54.8°	1.734
18/12	56.3°	1.803
19/12	57.7°	1.873
20/12	59.0°	1.944
