Калькулятор расчета глубины промерзания грунтов: Глубина промерзания грунта | Онлайн калькулятор
СП 22.13330.2011 Основания зданий и сооружений. Актуализированная редакция СНиП 2.02.01-83*
СП 22.13330.2011
____________________________________________________________________
Текст Сравнения СП 22.13330.2016 со СП 22.13330.2011 см. по ссылке;
Текст Сравнения СП 22.13330.2011 со СНиП 2.02.01-83* см. по ссылке.
— Примечания изготовителя базы данных.
____________________________________________________________________
Дата введения 2011-05-20
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании», а правила разработки — постановлением Правительства Российской Федерации от 19 ноября 2008 г. N 858 «О порядке разработки и утверждения сводов правил».
Сведения о своде правил
1 ИСПОЛНИТЕЛИ — Научно-исследовательский, проектно-изыскательский и конструкторско-технологический институт оснований и подземных сооружений им.Н.М.Герсеванова — институт ОАО «НИЦ «Строительство» (НИИОСП им.Н.М.Герсеванова)
2 ВНЕСЕН Техническим комитетом по стандартизации (ТК 465) «Строительство»
3 ПОДГОТОВЛЕН к утверждению Департаментом архитектуры, строительства и градостроительной политики
4 УТВЕРЖДЕН приказом Министерства регионального развития Российской Федерации (Минрегион России) от 28 декабря 2010 г. N 823 и введен в действие с 20 мая 2011 г.
5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт). Пересмотр СП 22.13330.2010
Информация об изменениях к настоящему своду правил публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минрегион России) в сети Интернет
ВНЕСЕНЫ опечатки*, опубликованные в Информационном Бюллетене о нормативной, методической и типовой проектной документации N 8, 2011 г.
________________
Опечатки внесены изготовителем базы данных.
Введение
Настоящий документ содержит указания по проектированию оснований зданий и сооружений, в том числе подземных, возводимых в различных инженерно-геологических условиях, для различных видов строительства.
Разработан НИИОСП им.Н.М.Герсеванова — институтом ОАО «НИЦ «Строительство» (д-ра техн. наук В.П.Петрухин, Е.А.Сорочан, канд. техн. наук И.В.Колыбин — руководители темы; д-ра техн. наук: Б.В.Бахолдин, А.А.Григорян, П.А.Коновалов, В.И.Крутов, Н.С.Никифорова, Л.Р.Ставницер, В.И.Шейнин; канд. техн. наук: А.Г.Алексеев, Г.И.Бондаренко, В.Г.Буданов, Ф.Ф.Зехниев, М.Н.Ибрагимов, О.И.Игнатова, В.А.Ковалев, В.К.Когай, В.В.Михеев, B.C.Поляков, В.В.Семкин, В.Г.Федоровский, М.Л.Холмянский, О.А.Шулятьев; инженеры: А.Б.Мещанский, О.А.Мозгачева).
1 Область применения
Настоящий свод правил (далее — СП) распространяется на проектирование оснований вновь строящихся и реконструируемых зданий и сооружений в котлованах.
Примечание — Далее вместо термина «здания и сооружения» используется термин «сооружения», в число которых входят также подземные сооружения.
Настоящий СП не распространяется на проектирование оснований гидротехнических сооружений, дорог, аэродромных покрытий, сооружений, возводимых на вечномерзлых грунтах, а также оснований глубоких опор и фундаментов машин с динамическими нагрузками.
2 Нормативные ссылки
В настоящем СП приведены ссылки на следующие нормативные документы:
Федеральный закон от 27 декабря 2002 г. N 184-ФЗ «О техническом регулировании»
Федеральный закон от 30 декабря 2009 г. N 384-ФЗ «Технический регламент о безопасности зданий и сооружений»
СП 14.13330.2011 «СНиП II-7-81* Строительство в сейсмических районах»
СП 15.13330.2010 «СНиП II-22-81* Каменные и армокаменные конструкции»
СП 20.13330.2011 «СНиП 2.01.07-85* Нагрузки и воздействия»
СП 21.13330.2010 «СНиП 2.01.09-91 Здания и сооружения на подрабатываемых территориях и просадочных грунтах»
СП 24.13330.2011 «СНиП 2.02.03-85 Свайные фундаменты»
СП 25.13330.2010 «СНиП 2.02.04-88 Основания и фундаменты на вечномерзлых грунтах»
СП 28.13330.2010 «СНиП 2.03.11-85 Защита строительных конструкций от коррозии»
СП 31.13330.2010 «СНиП 2.04.02-84* Водоснабжение. Наружные сети и сооружения»
СП 32.13330.2010 «СНиП 2.04.03-85 Канализация. Наружные сети и сооружения»
СП 35.13330.2011 «СНиП 2.05.03-84* Мосты и трубы»
СНиП 2.06.03-85 Мелиоративные системы и сооружения
СНиП 2.06.14-85 Защита горных выработок от подземных и поверхностных вод
СНиП 2.06.15-85 Инженерная защита территории от затопления и подтопления
СНиП 3.01.03-84 Геодезические работы в строительстве
СП 45.13330.2010 «СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты»
СНиП 3.03.01-87 Несущие и ограждающие конструкции
СНиП 3.04.01-87 Изоляционные и отделочные покрытия
СП 47.13330.2010 «СНиП 11-02-96 Инженерные изыскания для строительства. Основные положения»
СНиП 12-03-2001 Безопасность труда в строительстве
СП 48.13330.2011 «СНиП 12-01-2004 Организация строительства»
СНиП 23-01-99* Строительная климатология
СП 63.13330.2010 «СНиП 52-01-2003 Бетонные и железобетонные конструкции. Основные положения»
СанПиН 2.1.7.1287-03 Санитарно-эпидемиологические требования к качеству почвы
СанПиН 2.1.7.1322-03 Гигиенические требования к размещению и обезвреживанию отходов производства и потребления
ГОСТ 5180-84 Грунты. Методы лабораторного определения физических характеристик
ГОСТ 10650-72* Торф. Метод определения степени разложения
ГОСТ 12248-96 Грунты. Методы лабораторного определения характеристик прочности и деформируемости
ГОСТ 12536-79 Грунты. Методы лабораторного определения гранулометрического (зернового) и микроагрегатного состава
ГОСТ 19912-2001 Грунты. Методы полевых испытаний статическим и динамическим зондированием
ГОСТ 20276-99 Грунты. Методы полевого определения характеристик прочности и деформируемости
ГОСТ 20522-96 Грунты. Методы статистической обработки результатов испытаний
ГОСТ 22733-2002 Грунты. Метод лабораторного определения максимальной плотности
ГОСТ 23061-90 Грунты. Методы радиоизотопных измерений плотности и влажности
ГОСТ 23161-78 Грунты. Методы лабораторного определения характеристик просадочности
ГОСТ 23740-79 Грунты. Методы лабораторного определения содержания органических веществ
ГОСТ 24143-80 Грунты. Методы лабораторного определения характеристик набухания и усадки
ГОСТ 24846-81 Грунты. Методы измерения деформаций оснований зданий и сооружений
ГОСТ 25100-95 Грунты. Классификация
ГОСТ 27751-88 Надежность строительных конструкций и оснований. Основные положения по расчету
ГОСТ 30416-96 Грунты. Лабораторные испытания. Общие положения
ГОСТ 30672-99 Грунты. Полевые испытания. Общие положения
Примечание — При пользовании настоящим сводом правил целесообразно проверить действие ссылочных стандартов и классификаторов в информационной системе общего пользования — на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим сводом правил следует руководствоваться замененным (измененным) документом. Если
Глубина промерзания грунта — где какая глубина промерзания
Глубина промерзания грунта ‒ это показатель, влияющий при строительстве сооружений на конструктивные особенности фундаментов и степень их заглубления.
Факторы, влияющие на показатель промерзания почвы
Неправильные расчеты приведут к деформациямВода, содержащаяся в грунте, при отрицательных температурах кристаллизируется, превращаясь в лед. Процесс сопровождается уменьшением показателя плотности вещества, поэтому происходит увеличение его объема. При расширении грунт начинает сдавливать фундамент с огромной силой в несколько десятков тонн. Любое нарушение, допущенное при укладке основания, приведет со временем к его деформации, смещению, появлению трещин, а в дальнейшем и к разрушению. На общем состоянии сооружения это скажется самым неблагоприятным образом.
На глубину промерзания влияют несколько факторов:
- Тип грунта. Например, пористость глинистого грунта больше, чем песчаного, поэтому он промерзает меньше.
- Климатические условия. Например, чем ниже среднегодовая температура, тем больше промерзает почва.
- Уровень грунтовых вод. Чем выше уровень грунтовых вод, тем сильнее их влияние при замерзании на фундамент.
Влияние состава почвы
Важен тип грунтаГлубина закладки фундамента должна быть ниже уровня промерзания почвы. Рассчитать этот показатель можно самостоятельно, воспользовавшись стандартной формулой: суммируются среднемесячные отрицательные температуры, далее извлекается квадратный корень, который умножается на коэффициент, определенный для каждого вида почвы.
- Глина и суглинок – 0,23.
- Песок, супеси – 0,28.
- Крупнозернистый песок – 0,3.
- Крупнообломочный грунт – 0,34.
По приведенной формуле рассчитывается нормативная глубина промерзания в сантиметрах, которая немного отличается от фактической. Снежный покров и лед считаются хорошими теплоизоляторами, которые уменьшают глубину промерзания на 20% – 40% от максимальной величины.
Обратите внимание! Следует учитывать, что отапливаемые круглый год здания также влияют на промерзание земли под ними.Теплоизоляция грунта вокруг дома при помощи качественного ленточного утеплителя, обладающего шириной не менее 1,5 метров, значительно снизит влияние отрицательных температур на почву. Подобный прием позволяет закладывать мелкозаглубленные фундаменты, глубина которых меньше необходимой величины.
Влияние грунтовых вод
Определите уровень грунтовых водСуществует таблица СНИП, в которой можно найти нормативную глубину промерзания грунта для каждого региона и типа почвы. Например, в Московской области этот показатель равен:
- для глин и суглинков – 1,35 м;
- для песков и супесей – 1,64 м;
- для крупнозернистых песков – 1,76 м;
- для крупнообломочных грунтов – 2 м.
В Москве на промерзание грунта влияет не только его состав. Этот показатель напрямую зависит от уровня грунтовых вод, которые оказывают большое влияние также и на выбор фундаментов. Часто перед сооружением фундаментов строители прокладывают дренаж или осушают почву. Принятие любых мер, обеспечивающих снижение уровня грунтовых вод, способствует уменьшению максимального показателя промерзания.
Глубина промерзания по СНИПуВ Ленинградской области средний показатель промерзания грунта равен 1,4 м (для морозных зим – 1,6 м). Отталкиваясь от этих данных, коммуникационные системы необходимо прокладывать на глубине около 1,7 м, а фундаменты следует заглублять еще больше. Это обусловлено тем фактором, что сезонное промерзание почвы в этом регионе ниже уровня грунтовых вод. В результате чего при отрицательных температурах почва пропитанная водой промерзает и многократно увеличивается в объеме. При этом процесс пучения грунта не всегда происходит равномерно.
Обратите внимание! Фундаменты, при возведении которых не учитывалось влияние грунтовых вод, под колоссальным давлением поднимаются и смещаются зимой, летом опускаются на место. В результате конструкция деформируется и разрушается.
Нормативная глубина промерзания грунта для городов России
Опубликовал admin | Дата 16 Август, 2017
В таблице приведена нормативная глубина промерзания грунта.
№/№ | Город | Глина или суглинок | Супесь, песок пылеватый или мелкий | Песок средней крупности, крупный или гравелистый | Крупнообломочные грунты |
1 | 2 | 3 | 4 | 5 | |
1 | Москва | 1,32 | 1,61 | 1,72 | 1,95 |
2 | Санкт-Петербург | 1,15 | 1,39 | 1,49 | 1,69 |
3 | Абакан | 2,06 | 2,5 | 2,68 | 3,04 |
4 | Анадырь | 2,52 | 3,07 | 3,29 | 3,72 |
5 | Архангельск | 1,59 | 1,94 | 2,08 | 2,35 |
6 | Барнаул | 1,86 | 2,27 | 2,43 | 2,75 |
7 | Белгород | 1,08 | 1,31 | 1,4 | 1,59 |
8 | Биробиджан | 2,04 | 2,48 | 2,66 | 3,01 |
9 | Благовещенск | 2,12 | 2,58 | 2,77 | 3,14 |
10 | Братск | 2,06 | 2,51 | 2,69 | 3,04 |
11 | Брянск | 1,18 | 1,44 | 1,54 | 1,74 |
12 | Владивосток | 1,36 | 1,65 | 1,77 | 2,01 |
13 | Владимир | 1,37 | 1,67 | 1,79 | 2,03 |
14 | Волгоград | 1,04 | 1,26 | 1,35 | 1,54 |
15 | Вологда | 1,5 | 1,83 | 1,96 | 2,22 |
16 | Воронеж | 1,26 | 1,53 | 1,64 | 1,86 |
17 | Вятка | 1,65 | 2,01 | 2,15 | 2,44 |
18 | Екатеринбург | 1,72 | 2,09 | 2,24 | 2,54 |
19 | Иваново | 1,44 | 1,75 | 1,88 | 2,13 |
20 | Ижевск | 1,65 | 2,01 | 2,15 | 2,44 |
21 | Иркутск | 2,02 | 2,46 | 2,63 | 2,98 |
22 | Йошкар — Ола | 1,58 | 1,93 | 2,07 | 2,34 |
23 | Казань | 1,58 | 1,93 | 2,06 | 2,34 |
24 | Калининград | 0,59 | 0,71 | 0,76 | 0,87 |
25 | Калуга | 1,28 | 1,56 | 1,67 | 1,89 |
26 | Кемерово | 1,95 | 2,38 | 2,55 | 2,88 |
27 | Комсомольск-на-Амуре | 2,17 | 2,64 | 2,83 | 3,2 |
28 | Кострома | 1,45 | 1,77 | 1,89 | 2,14 |
29 | Краснодар | 0,34 | 0,42 | 0,44 | 0,5 |
30 | Красноярск | 1,9 | 2,31 | 2,47 | 2,8 |
31 | Курган | 1,85 | 2,25 | 2,41 | 2,73 |
32 | Курск | 1,17 | 1,42 | 1,52 | 1,72 |
33 | Липецк | 1,32 | 1,6 | 1,72 | 1,95 |
34 | Магадан | 2,06 | 2,51 | 2,68 | 3,04 |
35 | Махачкала | 0,16 | 0,2 | 0,21 | 0,24 |
36 | Мурманск | 1,49 | 1,81 | 1,94 | 2,2 |
37 | Нальчик | 0,65 | 0,8 | 0,85 | 0,97 |
38 | Нижний Новгород | 1,45 | 1,76 | 1,89 | 2,14 |
39 | Новгород | 1,23 | 1,49 | 1,6 | 1,82 |
40 | Омск | 1,94 | 2,36 | 2,53 | 2,87 |
41 | Орел | 1,24 | 1,51 | 1,62 | 1,83 |
42 | Оренбург | 1,65 | 2,01 | 2,15 | 2,44 |
43 | Пенза | 1,47 | 1,8 | 1,92 | 2,18 |
44 | Пермь | 1,7 | 2,07 | 2,22 | 2,51 |
45 | Петрозаводск | 1,39 | 1,7 | 1,82 | 2,06 |
46 | Петропавловск-Камчатский | 1,21 | 1,47 | 1,57 | 1,78 |
47 | Псков | 1,1 | 1,34 | 1,44 | 1,64 |
48 | Ростов-на-Дону | 0,83 | 1,01 | 1,09 | 1,23 |
49 | Рязань | 1,36 | 1,65 | 1,77 | 2,01 |
50 | Самара | 1,54 | 1,88 | 2,01 | 2,28 |
51 | Саратов | 1,41 | 1,71 | 1,84 | 2,08 |
52 | Смоленск | 1,23 | 1,5 | 1,6 | 1,82 |
53 | Ставрополь | 0,56 | 0,69 | 0,73 | 0,83 |
54 | Сыктывкар | 1,74 | 2,11 | 2,26 | 2,57 |
55 | Тамбов | 1,35 | 1,64 | 1,76 | 2,0 |
56 | Тверь | 1,32 | 1,61 | 1,72 | 1,95 |
См. статью «Глубина заложения фундаментов»
заглубленный, мелкозаглубленный, определение, рекомендации СНиПа, расчет уровня промерзания грунтов
Глубина заложения фундамента — проектируемая величина, которая зависит от типа здания или сооружения, климатической зоны, грунтов на участке и уровня залегания подземных вод. На эту величину также оказывает влияние конструкция здания (с подвалом или без), принцип его использования (с отоплением или без), этажность и масса.
Если говорить предметно, это та величина, на которую нужно будет закопать фундамент, для того чтобы он обеспечивал стабильную опору для сооружения. Бывают они двух видов:
Согласно нормам строительства для того чтобы противостоять силам морозного пучения, подошву необходимо заглублять на 15-20 см ниже уровня промерзания для грунта. При выполнении этого условия фундамент называют «глубокого заложения» или «заглубленный».
При глубине промерзания больше 2 метров проведение земляных работ имеет очень большие объемы, велик также расход материалов и очень высока цена. В этом случае рассматривают другие типы фундаментов — свайные или свайно-ростверковые, а также возможность заложения выше нормативной точки промерзания. Но это возможно только при наличии грунтов с нормальной несущей способностью, обязательном утеплении цоколя и фундамента, а также при устройстве утепленной отмостки. В этом случае глубина заложения уменьшается в разы и обычно составляет менее метра.
Иногда фундамент заливают прямо на поверхности. Это — вариант для хозпостроек, причем, скорее всего из древесины. Только она в таких условиях способна компенсировать возникающие перекосы.
Предварительные изыскания
Перед началом планирования дома, вы должны решить, в каком месту участка хотите поставить дом. Если геологические исследования уже есть, учитывайте их результаты: чтобы меньше было проблем с фундаментом, имел он минимальную стоимость, желательно выбрать самый «сухой» участок: там, где грунтовые воды находятся как можно ниже.
Первым делом вы должны определиться с местом для дома на участке
Далее в выбранном месте проводят геологические исследования почвы. Для этого бурят шурфы на глубину от 10 до 40 метров: зависит от строения пластов и планируемой массы здания. Скважин делают как минимум, пять: в тех, точках, где планируются углы и посередине.
Средняя стоимость такого исследования — порядка 1000 $. Если стройка планируется масштабная, сумма не сильно отразится на бюджете (средняя стоимость дома 80-100 тыс. долларов), а уберечь может от многих проблем. Так что в этом случае заказывайте исследование у профессионалов. Если же поставить хотите небольшую постройку — небольшой дом, дачу, баню, беседку или площадку с мангалом, то вполне можно сделать исследования самостоятельно.
Исследуем геологию своими руками
Для проверки геологического строения грунтов своими руками вооружаемся лопатой. Во всех пяти точках — под углами будущего строения и в середине — придется копать глубокие ямы. Размер: метр на метр, глубина — не менее 2,5 м. Стенки делаем ровные (хотя бы относительно). Выкопав яму, берем рулетку и листок бумаги, замеряем и записываем слои.
Чтобы исследовать грунт под фудамент самостоятельно, нужно будет копать подобные шурфы на глубину порядка 2,5 метров
Что можно увидеть в разрезе:
- Сверху идет самый темный слой — плодородный. Его толщина от 10 см до 1,5 метров, иногда больше. Этот слой обязательно удаляется. Во-первых, он рыхлый, во-вторых, в нем живут разные животные/насекомые/бактерии/грибки. Потому сразу после разметки фундамента первым делом этот слой удаляют.
- Ниже расположен естественный грунт. Таким он был до «обработки» животными и микроорганизмами. Тут могут быть такие грунты;
Часто сложности возникают при попытках различить глиносодержащие грунты. Иногда достаточно только на них посмотреть: если преобладает песок и имеются вкрапления глины — перед вам супесь. Если преобладает глина, но есть и песок — это суглинок. Ну а глина не содержит никаких вкраплений, копается тяжело.
Есть еще один метод, который поможет вам удостоверится насколько правильно вы определили грунт. Для этого из увлаженного грунта скатывают руками валик (между ладонями, как когда-то в детском саду) и сгибают его в бублик. Если все рассыпалось — это малопластичный суглинок, если развалилось на куски — пластичный суглинок, если осталось целым — глина.
Определившись с тем, какие грунты у вас находятся на выбранном участке, можно приступать к выбору типа фундамента.
Глубина заложения фундамента в зависимости от уровня грунтовых вод
Все особенности проектирования описаны в СНиП 2.02.01-83*. Обобщенно все можно свести к следующим рекомендациям:
- При планировании на скальных, песчаных крупной и средней крупности, гравелистых, крупнообломочных с песчаным заполнителем грунтах глубина залегания фундамента от уровня расположения подземных вод не зависит.
- Если под подошвой фундамента находятся мелкие или пылеватые пески, то при уровне подземных вод расположенных на 2 метра ниже уровня промерзания грунта, глубина заложения фундамента может быть любой. Если воды находятся выше этой отметки, то закладывать фундамент нужно ниже уровня промерзания.
- Если под подошвой находится будут глины, суглинки, крупнообломочные грунты с пылеватым или глинистым заполнителем, то фундамент однозначно должен быть ниже уровня промерзания (от уровня подземных вод не зависит).
Таблица с рекомендуемой глубиной заложения фундамента в зависимости от типа грунта и уровня подземных вод (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Как видите, в основном уровень заложения фундамента фундамента определяется наличием подземных вод и тем, насколько сильно промерзают грунты в регионе. Именно морозное пучение становится причиной проблем с фундаментами (или изменение уровня грунтовых вод).
Глубина промерзания грунтов
Чтобы примерно определить до какого уровня промерзают грунты в вашем регионе, достаточно взглянуть на расположенную ниже карту.
По этой карте можно примерно определить уровень промерзания грунтов в регионе (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Но это — усредненные данные, так что для конкретной точки определить значение можно с очень большой погрешностью. Для пытливых умов приведем методику расчета глубины промерзания грунта в любой местности. Вам нужно будет знать только средние температуры за зимние месяцы (те, в которых среднемесячная температура имеет отрицательные значения). Можете посчитать сами, формула и пример расчета выложены ниже.
Формула расчета глубины промерзания
Dfn — глубина промерзания в данном регионе,
Do — коэффициент, учитывающий типы грунта:
- для крупнообломочных грунтов он равен 0,34;
- для песков с хорошей несущей способностью 0,3;
- для сыпучих песков 0,28;
- для глин и суглинков он равен 0,23;
Mt — сумма среднемесячных отрицательных температур за зиму в вашем районе. Находите статистику службы метрологии по вашему региону. Выбираете месяца, в которых среднемесячная температура ниже нуля, складываете их, находите квадратный корень (есть функция на любом калькуляторе). Результат подставляете в формулу.
Например, собираемся строиться на глине. Средние зимние температуры в регионе: -2°C, -12°C, -15°C, -10C, -4°C.
Расчет промерзания грунта будет таким:
- Mt=2+12+15+10+4=43, находим квадратный корень из 43, он равен 6,6;
- Dfn= 0,23*6,6= 1,52 м.
Получили, что расчетная глубина промерзания по заданным параметрам: 1,52 м. Это еще не все, учесть нужно будет ли отопление, и, если будет, какие температуры будут поддерживаться в нем.
Если здание неотапливаемое (баня, дача, стройка будет идти несколько лет), применяют повышающий коэффициент 1,1, который создаст запас прочности. В этом случае глубина заложения фундамента 1,52 м * 1,1 = 1,7 м.
Если здание будет отапливаться, грунт тоже будет получать порцию своего тепла и промерзать будет меньше. Потому при наличии отопления коэффициенты понижающие. Их можно взять из таблицы.
Коэффициенты, учитывающие наличие отопления в здании. Получается, чем теплее в доме, тем на меньшую глубину нужно заглублять фундамент (чтобы увеличить размер картинки, щелкните по ней правой клавишей мышки)
Итак, если в помещениях будет постоянно поддерживаться температура выше +20°С, полы с утеплением, то глубина заложения фундамента будет 1,52 м * 0,7 = 1,064 м. Это уже меньшие затраты, чем углубляться на 1,52 м.
В таблицах и на картах приведен средний уровень за последние 10 лет. Вообще, наверное, в расчетах стоит использовать данные за самую холодную зиму, которая была за последние 10 лет. Аномально холодные и бесснежные зимы бывают примерно с такой периодичностью. И при расчетах желательно ориентироваться на них. Ведь вас мало успокоит, если отстояв 9 лет, на 10-й ваш фундамент даст трещину из-за слишком холодной зимы.
На какую глубину копать фундамент
Вооружившись этими цифрами и результатами исследования участка, нужно подобрать несколько вариантов фундаментов. Самые популярные — ленточный и столбчатый или свайный. Большинство специалистов сходится во мнении, что при нормальной несущей способности грунта их подошва должна находиться на 15-20 см ниже глубины промерзания. Как ее посчитать, мы рассказали выше.
Глубина заложения фундамента — это уровень, на который необходимо углубить фундамент
При этом учитывайте следующие рекомендации:
- Опираться подошва должна на грунт с хорошей несущей способностью.
- Фундамент должен погружаться в несущий слой минимум на 10-15 см.
- Желательно чтобы грунтовые воды располагались ниже. В противном случае необходимо принимать меры по отведению воды или понижению их уровня, а это требует очень больших средств.
- Если несущий грунт находится слишком глубоко, стоит рассмотреть вариант свайного фундамента.
Выбрав несколько типов фундамента, определив для них глубину заложения, проводят ориентировочный подсчет стоимости каждого. Выбирают тот, который будет экономичнее.
Еще обратите внимание, что для уменьшения глубины заложения фундамента можно применять утепленную отмостку. При строительстве ленточного фундамента мелкого заложения отмостка обязательна.
Мелкозаглубленный фундамент
Иногда фундамент глубокого заложения строит очень дорого. Тогда рассматривают свайный (свайно-ростверковый) или фундаменты мелкого заложения (мелкозаглубленные). Их еще называют «плавающими». Их только два вида — это монолитная плита и лента.
Плитный фундамент считается самым надежным и легко предсказуемым. У него такая конструкция, что она может получить значительные повреждения только при грубых просчетах при проектировании. Тем не менее, и его можно испортить.
Тем не менее, застройщики плитные фундаменты не любят: они считаются дорогими. На них уходит много материала (в основном арматуры) и времени (на вязку той же арматуры). Но иногда плитный фундамент получается дешевле ленточного глубокого заложения или даже свайного. Так что не сбрасывайте его сразу со счетов. Он бывает оптимальным, если строить хотят тяжелое здание на пучнистых или сыпучих грунтах.
Фундамент мелкого заложения
Мелкозаглубленная лента может иметь глубину от 60 см. При этом она должна опираться на грунт с нормальной несущей способностью. Если глубина плодородного слоя больше, то глубина заложения ленточного фундамента увеличивается.
С ленточными фундаментами мелкого заложения под легкие здания все очень просто: они работают хорошо. Комбинация со срубом из бревна или бруса — это экономный и в то же время надежный вариант. Если и случаются перегибы ленты, то упругая древесина отлично с ними справляется. Почти также хорошо себя на такой основе чувствует себя каркасный дом.
Более внимательно нужно просчитывать если на мелкозаглубленном ленточном фундаменте собираются строить задние из легких строительных блоков (газобетона, пенобетона, и т.п.). Они на изменения геометрии реагируют не самым лучшим образом. Тут нужна консультация опытного и, обязательно, компетентного специалиста с большим опытом.
Строение плитного фундамента
А вот под тяжелый дом мелокзаглубленный ленточный фундамент ставить невыгодно. Чтобы передать всю нагрузку, его нужно делать очень широким. В этом случае, скорее всего, дешевле будет плитный.
Как работает мелкозаглубленый фундамент
Этот тип используется тогда, когда бороться с силами пучения слишком дорого и не имеет смысла. В случае с фундаментами мелкого заложения с ними и не борются. Их, можно сказать, игнорируют. Просто делают так, что фундамент и дом поднимаются и опускаются вместе с вспучившимся грунтом. Потому их еще называют «плавающими».
Все что при этом необходимо — обеспечить стабильное положение и жесткую связь всех частей фундамента и элементов дома. А для этого нужен правильный расчет.
Расчет требований к верхнему слою почвы
Чтобы рассчитать, сколько верхнего слоя почвы вам нужно, просто измерьте размеры области, которую вы хотите покрыть, и умножьте это на требуемую глубину. Проще всего измерить в метрах, так как это даст вам объем верхнего слоя почвы в кубических метрах.
Например: площадка имеет площадь 10 x 15 м и требует покрытия 150 мм.
10 x 15 x 0,15 = 22,5 м 3
Когда вы знаете объем в кубических метрах, вы можете рассчитать, сколько мешков необходимо, разделив их на объем в мешке.Крупногабаритные пакеты различаются по размеру, поэтому обязательно проверяйте, сколько в сумке, при сравнении различных продуктов.
Калькулятор верхнего слоя почвы
Вы также можете ввести свои измерения в удобный калькулятор верхнего слоя почвы Rolawn, который даст вам представление о том, сколько мешков с различными слоями верхнего слоя почвы Rolawn необходимо. Калькулятор также преобразует ярды, футы и дюймы, если ваши измерения не указаны в метрах и миллиметрах. Убедитесь, что вы выбрали правильные единицы в калькуляторе.
Рыхлый слой почвы
Верхний слой почвы Rolawn продается в больших мешках, однако, если вам нужно рассчитать тоннаж, необходимый при покупке рыхлого верхнего слоя почвы, вам нужно будет проверить объемную плотность продукта, так как она будет варьироваться в зависимости от типа верхнего слоя почвы и его состава.Как правило, тонна стандартного верхнего слоя почвы составляет примерно 0,67 м 3 . Разделите требуемые кубические метры на 0,67, чтобы получить тоннаж.
Рекомендуемая глубина
Рекомендуемая глубина необходимого импортированного верхнего слоя почвы будет зависеть от участка, существующей почвы и того, для чего вы собираетесь использовать эту территорию. В новых свойствах почва часто мелкая и низкого качества, поэтому может потребоваться импорт всей рекомендованной глубины верхнего слоя почвы. Если структура почвы плохая, лучшим вариантом может быть добавление улучшителя почвы.Если ваша существующая почва достаточно хорошего качества, более мелкий слой нового верхнего слоя почвы может быть всем, что требуется, чтобы поднять ее на необходимую глубину или помочь обеспечить ровную поверхность и хорошую рыхлость.
Газон
Рекомендуемая глубина верхнего слоя почвы для создания газонов из дерна или семян — от 100 до 150 мм.
Общее садоводство
Для большинства посадок обычно достаточно от 150 до 200 мм почвы.
Овощеводство
Глубина верхнего слоя почвы для выращивания овощей будет варьироваться в зависимости от того, что вы планируете выращивать.Для корнеплодов, таких как картофель и морковь, потребуется от 300 до 400 мм, тогда как для овощей, таких как салаты, бобы и кабачки, потребуется глубина от 150 до 200 мм.
Воспользуйтесь нашим калькулятором продуктов, чтобы рассчитать необходимое количество верхнего слоя почвы.
Гибкий калькулятор глубины резкости

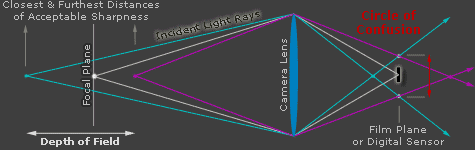

Калькулятор глубины резкости — полезный фотографический инструмент для оценки того, какие настройки камеры требуются для достижения желаемого уровня резкости. Чтобы узнать, что все здесь означает, также смотрите руководство по глубине резкости.
Примечание: CF = «кроп-фактор» (обычно называемый множителем фокусного расстояния)

ИСПОЛЬЗОВАНИЕ КАЛЬКУЛЯТОРА
Чтобы вычислить глубину резкости, нужно сначала решить, что будет считаться приемлемо резким. Более конкретно, это называется максимальным кругом нечеткости (CoC) и основывается на размере сенсора камеры (тип камеры), расстоянии просмотра и размере печати. По умолчанию элементы размером менее 0,01 дюйма не нужны при просмотре отпечатка размером 8×10 дюймов с расстояния 1 фут (~ 25 см).Однако люди с зрением 20-20 могут видеть детали в три раза меньше этого размера. Таким образом, этот калькулятор также имеет возможность настраивать такие параметры, как расстояние просмотра, размер отпечатка и зрение, тем самым обеспечивая больший контроль над тем, что является «приемлемо резким».
Расстояние просмотра и размер печати . По мере увеличения расстояния просмотра наши глаза становятся менее способными воспринимать мелкие детали отпечатка, и поэтому увеличивается глубина резкости (увеличивается макс. CoC). И наоборот, наши глаза могут воспринимать более мелкие детали по мере увеличения размера отпечатка, и поэтому глубина резкости уменьшается (макс.CoC уменьшается). Фотография, предназначенная для близкого просмотра при большом размере печати (например, в галерее), вероятно, будет иметь гораздо более строгий набор ограничений, чем аналогичное изображение, предназначенное для отображения в виде открытки или на придорожном рекламном щите.
Острота зрения . Люди с зрением 20/20 могут воспринимать детали, которые примерно в три раза меньше тех, которые используются производителями линз (~ 0,01 в характеристиках для печати размером 8×10 дюймов, просматриваемой с расстояния 1 фут), чтобы установить стандарт маркировки линз. Таким образом, изменение параметра зрения оказывает значительное влияние на глубину резкости.С другой стороны, даже если вы заметите кружок замешательства глазами, изображение все равно может восприниматься как «достаточно резкое». Это должно служить только приблизительным ориентиром для условий, когда наши глаза больше не могут различать детали.
Тип камеры . Это определяет размер вашей пленки или цифрового датчика и, таким образом, насколько нужно увеличить исходное изображение для достижения заданного размера печати. Сенсоры большего размера могут обойтись без больших кругов путаницы, потому что эти изображения не нужно увеличивать так сильно, однако они также требуют большего фокусного расстояния для достижения того же поля зрения.Обратитесь к руководству по эксплуатации вашей камеры или на веб-сайте производителя, если не знаете, что ввести для этого параметра.
Фокусное расстояние объектива . Это относится к фактическому фокусному расстоянию в мм, указанному для вашего объектива, а НЕ к иногда используемому «эквивалентному фокусному расстоянию 35 мм». Большинство компактных цифровых фотоаппаратов имеют зум-объектив, который варьируется в диапазоне от 6 или 7 мм до примерно 30 мм (часто указывается на передней панели камеры сбоку от объектива). Если вы используете фокусное расстояние вне этого диапазона для компактной цифровой камеры, то это, скорее всего, неверно.SLR-камеры более просты, поскольку в большинстве из них используются стандартные 35-миллиметровые объективы и четко указано фокусное расстояние, но не умножайте значение, указанное на вашем объективе, на кроп-фактор (или множитель фокусного расстояния). Если вы уже сделали снимок, почти все цифровые камеры также записывают фактическое фокусное расстояние объектива в данные EXIF для файла изображения.
Гиперфокальное расстояние . Это фокусное расстояние, при котором все, от половины гиперфокального расстояния до бесконечности, находится в пределах глубины резкости.Это полезно при выборе места для фокусировки, чтобы максимизировать резкость в пределах вашей сцены, хотя я не рекомендую использовать это значение «как есть», поскольку резкость часто более важна на бесконечности, чем перед фокусным расстоянием. Для получения дополнительной информации по этой теме, пожалуйста, см. «Понимание гиперфокального расстояния».
НА ПРАКТИКЕ
Следует проявлять осторожность, чтобы не допустить, чтобы все эти числа мешали вам при съемке. Я не рекомендую рассчитывать глубину резкости для каждого изображения, но вместо этого предлагаю вам получить визуальное представление о том, как диафрагма и фокусное расстояние влияют на ваше изображение.Этого можно добиться, только выйдя на улицу и поэкспериментируя с камерой. Как только вы это сделаете, калькулятор глубины резкости можно будет использовать для улучшения тщательно спланированных пейзажных, макро и снимков при слабом освещении, где диапазон резкости имеет решающее значение.
Более подробные сведения по этой теме см. В:
«Понимание глубины резкости»
Калькулятор гидратации закваски
Простой расчет гидратации для хлеба на закваске.
Что такое гидратация? Пекари считают муку 100%, а вода — это процент от общего количества муки.Распространенное заблуждение состоит в том, что эта сумма — это процент от теста. На самом деле это процентное содержание всей воды по сравнению со всей мукой.
Самое сложное в том, что сначала вам нужно будет выполнить некоторые математические вычисления, чтобы ввести правильные числа в этот калькулятор!
Для муки — это вся мука. Итак, добавьте муку в закваску / закваску + муку по формуле = ОБЩАЯ МУКА
Вода — это вода в вашей закваске / закваске + вода из формулы = ВСЕГО ВОДЫ
(Это легко сделать, если у вас 100% гидратация.т.е. воды там столько же, сколько и муки)
Этот калькулятор предназначен для опытных пекарей и может быть полезен, если вы начинаете использовать закваску с высокой степенью гидратации.
По этой причине мы разработали 2-й усовершенствованный калькулятор гидратации закваски. Первый — это калькулятор процентов. Просто введите общий вес муки (включая любую муку в закваске и / или закваске).
Затем, когда вы вводите количество других ингредиентов, таких как соль и вода, калькулятор сообщит вам проценты.(Опять же, не забывайте воду в закваске и / или закваске).
Второй — для преобразования рецептов, в которых вам предоставляется другое увлажнение закваски. Мы снова воспользуемся моим рецептом хлеба на закваске. На этот раз мы предположим, что, хотя в рецепте используется стартер на 100% гидратации, на самом деле он составляет 50%.
В этом случае мы добавляем массу муки самостоятельно, воду, как указано в рецепте, 300 г и нашу закваску, 100 г. Если мы введем 50% гидратации для закваски, калькулятор рассчитает, что ваше общее количество воды составляет 325 г, общее количество муки — 575 г, а гидратация — 57%.Теперь мы можем добавлять воду, пока не достигнем необходимой гидратации 63%, и видим, что нам нужно скорректировать рецепт, чтобы добавить 339 г воды.
Поделиться «Калькулятор гидратации закваски»
Калькулятор глубины резкости (DoF)
Как использовать DoF Calculator
Этот калькулятор поможет вам оценить, какие настройки камеры требуются для достижения желаемого уровня резкости.
Глубина резкости — один из самых мощных творческих инструментов в фотографии, и, чтобы помочь вам освоить его, мы с большой любовью подготовили руководство по глубине резкости.Прочтите его, и вы станете настоящим рассказчиком, я обещаю:
Depth of Field: The Definitve Guide
Иногда вам нужно увеличить глубину резкости, чтобы все оставалось резким. Классический пример — когда вы фотографируете Млечный Путь, когда вы обычно хотите запечатлеть детали от переднего плана до горизонта, одновременно запечатлевая звезды в виде больших ярких пятен. Обычно вы используете большую глубину резкости при съемке пейзажей (днем и ночью), городских пейзажей и архитектуры.

В других случаях вы предпочтете использовать небольшую глубину резкости, чтобы направить внимание зрителей на определенное место, например, чтобы отделить предмет от загруженного фона. Это типичный случай портретной фотографии, но он также очень удобен при съемке пейзажей, улиц, продуктов, мероприятий и крупным планом.
Посмотрите на следующую картинку, мы используем малую глубину резкости, чтобы привлечь внимание зрителя к модели. Мы использовали это фото, когда наш магазин футболок заработал.

В калькуляторе просто укажите тип своей камеры (размер сенсора), диафрагму, фокусное расстояние, фокусное расстояние ( реальное! Не эквивалент в 35 мм ) и телеконвертер для расчета глубины резкости:
- Гиперфокальное расстояние: Ближайшее расстояние, на котором объектив может быть сфокусирован, сохраняя при этом объекты на бесконечности приемлемо резкими. Когда объектив сфокусирован на этом расстоянии, все объекты на расстоянии от половины гиперфокального расстояния до бесконечности будут приемлемо резкими.
- Предел гиперфокуса вблизи: Расстояние между камерой и первым элементом, которое считается приемлемо резким при фокусировке на гиперфокальном расстоянии.
- Глубина резкости (DOF): Расстояние между самой дальней и ближайшей точками, которые находятся в допустимом фокусе. Это также можно определить как зону приемлемой резкости перед и позади объекта, на который фокусируется объектив.
- DOF near limit: Расстояние между камерой и первым элементом, которое считается достаточно резким.
- Дальний предел глубины резкости: Расстояние между камерой и самым дальним элементом, которое считается достаточно резким.
- Глубина резкости (DOF) спереди: Расстояние между ближним пределом глубины резкости и плоскостью фокусировки.
- Глубина резкости (DOF) сзади: Расстояние между плоскостью фокусировки и дальним пределом глубины резкости.
Калькулятор глубины резкости в приложении PhotoPills
Этот калькулятор также доступен в приложении PhotoPills с дополненной реальностью, чтобы помочь вам визуализировать, где сосредоточиться.Кроме того, вы также найдете усовершенствованный калькулятор глубины резкости, позволяющий установить круг замешательства (CoC). И в классических, и в расширенных калькуляторах есть обратный режим (DoF для настроек).
Классический калькулятор глубины резкости (DOF) PhotoPills — результаты в таблице. Классический калькулятор глубины резкости (DOF)
PhotoPills — результаты в дополненной реальности.
Примечание: учитывая размер сенсора, круг нерезкости рассчитывается исходя из размера отпечатка 8 дюймов × 10 дюймов (20 см × 25 см), расстояния обзора 10 дюймов (25 см) и стандартной остроты зрения производителя.
Наконец, если вы заинтересованы в улучшении своей фотографии, ознакомьтесь с нашими подробными руководствами по фотографии на:
А также ознакомьтесь с этими основными руководствами по фотографии:
Как встроить калькулятор DoF на свой веб-сайт
Воспользуйтесь силой Калькулятор глубины резкости (DOF) PhotoPills с вами. Просто скопируйте следующие строки и вставьте их в код своего веб-сайта прямо в то место, где вы хотите его встроить:
Код будет работать асинхронно, без потери времени загрузки вашего сайта.
Комментарии
Пожалуйста, включите JavaScript для просмотра комментариев.Несущая способность грунта — типы и расчеты
Несущая способность грунта определяется как способность грунта выдерживать нагрузки, исходящие от фундамента. Давление, которое почва может легко выдержать под нагрузкой, называется допустимым опорным давлением.
Виды несущей способности грунта
Ниже приведены некоторые типы несущей способности грунта:
1. Предельная несущая способность (q u )
Общее давление на основание фундамента, при котором грунт разрушается, называется предельной несущей способностью.
2. Предел несущей способности (q nu )
Если пренебречь давлением покрывающих пород из предельной несущей способности, мы получим чистую предельную несущую способность.
Где
= удельный вес грунта, D f = глубина фундамента3. Чистая безопасная несущая способность (q нс )
Если рассматривать только разрушение при сдвиге, конечная полезная несущая способность, разделенная на определенный коэффициент безопасности, даст чистую безопасную несущую способность.
q нс = q nu / F
Где F = коэффициент безопасности = 3 (обычное значение)
4. Полная допустимая несущая способность (q с )
Если предельную несущую способность разделить на коэффициент безопасности, получится полная безопасная несущая способность.
q s = q u / F
5. Чистое безопасное расчетное давление (q np )
Давление, с которым грунт может выдерживать нагрузку без превышения допустимой осадки, называется чистым безопасным оседающим давлением.
6. Допустимое полезное давление в подшипнике (q na )
Это давление, которое мы можем использовать при проектировании фундаментов. Это равно чистому безопасному давлению в подшипнике, если q np > q ns. В обратном случае оно равно чистому безопасному расчетному давлению.
Расчет несущей способности
Для расчета несущей способности грунта существует очень много теорий. Но все теории заменяются теорией несущей способности Терзаги.
1. Теория несущей способности Терзаги
Теория несущей способности Терзаги полезна для определения несущей способности грунтов под ленточным фундаментом. Эта теория применима только к фундаментам мелкого заложения. Он рассмотрел некоторые предположения, которые заключаются в следующем.
- Основание ленточного фундамента грубое.
- Глубина опоры меньше или равна ее ширине, т. Е. Мелкая опора.
- Он пренебрегал прочностью почвы на сдвиг над основанием фундамента и заменил ее равномерной надбавкой. (Д ф )
- Нагрузка, действующая на опору, равномерно распределяется в вертикальном направлении.
- Он предположил, что длина основания бесконечна.
- Он считал уравнение Мора-Кулона определяющим фактором прочности почвы на сдвиг.
Как показано на рисунке выше, AB является основанием фундамента. Он разделил зоны сдвига на 3 категории. Зона -1 (ABC), которая находится под основанием, действует так, как если бы она была частью самого основания. Зона -2 (CAF и CBD) действует как зоны радиального сдвига, которые подпадают под наклонные кромки AC и BC. Зона -3 (AFG и BDE) называется пассивными зонами Ренкина, на которые взимается дополнительная плата (y D f ), исходящая от верхнего слоя почвы.
Из уравнения равновесия,
Нисходящие силы = восходящие силы
Нагрузка от опоры x вес клина = пассивное давление + сцепление x CB sin
Где P p = результирующее пассивное давление = (P p ) y + (P p ) c + (P p ) q
(P p ) y — это , полученное с учетом веса клина BCDE и нулевой связностью и надбавкой.
(P p ) c — это , полученный с учетом сплоченности и пренебрежением весом и надбавкой.
(P p ) q получается с учетом доплаты и пренебрежением весом и сплоченностью.
Следовательно,
Путем замены,
Итак, в итоге получаем q u = c’N c + y D f N q + 0,5 y B N y
Приведенное выше уравнение называется уравнением несущей способности Терзаги.Где q u — предельная несущая способность, а N c , N q , N y — коэффициенты несущей способности Терзаги. Эти безразмерные коэффициенты зависят от угла сопротивления сдвигу ().
Уравнения для определения коэффициентов несущей способности:
Где
Kp = коэффициент пассивного давления грунта.
Для различных значений
коэффициенты несущей способности при общем разрушении при сдвиге приведены в таблице ниже.Nc | Nq | Нью-Йорк | |
0 | 5,7 | 1 | 0 |
5 | 7,3 | 1,6 | 0,5 |
10 | 9,6 | 2,7 | 1,2 |
15 | 12,9 | 4,4 | 2,5 |
20 | 17,7 | 7,4 | 5 |
25 | 25.1 | 12,7 | 9,7 |
30 | 37,2 | 22,5 | 19,7 |
35 | 57,8 | 41,4 | 42,4 |
40 | 95,7 | 81,3 | 100,4 |
45 | 172,3 | 173,3 | 297,5 |
50 | 347,5 | 415,1 | 1153,2 |
Наконец, для определения несущей способности под ленточным фундаментом мы можем использовать
q u = c’N c + D f N q + 0.5 Б Н y
В соответствии с модификацией приведенного выше уравнения, уравнения для квадратных и круглых фундаментов также даны, и они есть.
Для квадратного фундамента
q u = 1,2 c’N c + D f N q + 0,4 B N y
Для круглой опоры
q u = 1,2 c’N c + D f N q + 0.3 Б Н и
2. Теория несущей способности Хансена
Для связных грунтов значения, полученные с помощью теории несущей способности Терзаги, превышают экспериментальные значения. Но, тем не менее, он показывает те же значения для несвязных грунтов. Поэтому Хансен изменил уравнение, приняв во внимание факторы формы, глубины и наклона.
Согласно Хансену
q u = c’N c Sc dc ic + D f N q Sq dq iq + 0.5 B N y Sy dy iy
Где Nc, Nq, Ny = коэффициенты несущей способности Хансена
Sc, Sq, Sy = факторы формы
dc, dq, dy = коэффициенты глубины
ic, iq, iy = коэффициенты наклона
Коэффициенты несущей способности рассчитываются по следующим уравнениям.
Для различных значений
коэффициенты несущей способности Хансена рассчитаны в таблице ниже.Nc | Nq | Нью-Йорк | |
0 | 5.14 | 1 | 0 |
5 | 6,48 | 1,57 | 0,09 |
10 | 8,34 | 2,47 | 0,09 |
15 | 10,97 | 3,94 | 1,42 |
20 | 14,83 | 6,4 | 3,54 |
25 | 20.72 | 10,66 | 8,11 |
30 | 30,14 | 18,40 | 18,08 |
35 | 46,13 | 33,29 | 40,69 |
40 | 75,32 | 64,18 | 95,41 |
45 | 133,89 | 134,85 | 240,85 |
50 | 266.89 | 318,96 | 681,84 |
Коэффициенты формы для различных форм основания приведены в таблице ниже.
Форма опоры | SC | кв. | Сы |
Непрерывный | 1 | 1 | 1 |
прямоугольный | 1 + 0,2B / л | 1 + 0,2B / л | 1-0.4B / L |
Квадрат | 1,3 | 1,2 | 0,8 |
Круглый | 1,3 | 1,2 | 0,6 |
Коэффициенты глубины учитываются в соответствии со следующей таблицей.
Коэффициенты глубины | Значения |
постоянного тока | 1 + 0,35 (Д / Б) |
dq | 1 + 0.35 (Д / В) |
dy | 1,0 |
Аналогичным образом учитываются коэффициенты наклона из таблицы ниже.
Факторы наклона | Значения |
ic | 1 — [H / (2 c B L)] |
iq | 1 — 1,5 (В / В) |
iy | (iq) 2 |
Где H = горизонтальная составляющая наклонной нагрузки
B = ширина опоры
L = длина опоры.
Универсальное уравнение потерь почвы (USLE)
Универсальное уравнение потерь почвы (USLE)
Содержание
- Фон
- Универсальное уравнение потерь почвы (USLE)
- Процедура использования USLE
- Нормы допустимой потери почвы
- Стратегии управления по сокращению потерь почвы
- Уравнение для расчета LS (если не использовать таблицу 3А)
- Пример: расчет эрозии почвы с использованием USLE
Фон
Универсальное уравнение потерь почвы (USLE) предсказывает долгосрочное среднегодовая скорость эрозии на склоне поля в зависимости от количества осадков структура, тип почвы, топография, система посевов и методы управления.USLE только прогнозирует потери почвы в результате или ручейная эрозия на одном склоне и не учитывает дополнительных потери почвы, которые могут возникнуть в результате овражной, ветровой или почвенной эрозии. Эта модель эрозии была создана для использования в отдельных посевах и системы управления, но также применимо к несельскохозяйственным условия, такие как строительные площадки.USLE можно использовать для сравнить потери почвы с определенного поля с определенной культурой и система управления для «допустимой потери почвы». Альтернатива системы управления и растениеводства также могут быть оценены для определения адекватность природоохранных мер при планировании хозяйств.
Пять основных факторов используются для расчета потерь почвы для данный сайт. Каждый фактор — это числовая оценка определенного состояние, которое влияет на степень эрозии почвы на конкретном место расположения.Значения эрозии, отраженные этими факторами, могут варьироваться. значительно из-за меняющихся погодных условий. Следовательно значения, полученные из USLE, более точно представляют долгосрочные средние.
Также можно произвести расчет потерь почвы с помощью USLE. в программном обеспечении управления питательными веществами NMAN OMAFRA , SOF001. Почва величина убытков, полученная из уравнения USLE, используется для определения «значение рейтинга эрозии почвы» при расчете фосфора Индекс.См. Информационный бюллетень OMAFRA . Индекс фосфора для поля, Заказ № 05-067.
Универсальное уравнение потерь грунта (USLE)
A = R x K x LS x C x P
A представляет потенциальную долгосрочную среднегодовую потерю почвы. в тоннах на гектар (тонны на акр) в год. Это сумма, что сравнивается с пределами «допустимой потери почвы».
R — коэффициент осадков и стока по географическому положению, как приведено в таблице 1.Чем больше интенсивность и продолжительность ливня, тем выше вероятность эрозии. Выберите коэффициент R из таблицы 1 на основе на обозначении муниципалитета верхнего яруса и соответствующей погоде станцию, на которой будет производиться расчет.
К — коэффициент размываемости почв (табл. 2). Это средняя потеря почвы в тоннах на гектар (тонны на акр) для конкретная почва в обрабатываемом, непрерывном пара с произвольно Выбрана длина откоса 22.13 м (72,6 фута) и крутизна склона 9%. K — мера восприимчивости частиц почвы к отсоединению и транспортировке дождями и стоками. Текстура главный фактор, влияющий на K, но структура, органическое вещество и проницаемость также вносят свой вклад.
LS — коэффициент градиента длины откоса. Коэффициент LS представляет отношение потерь почвы в данных условиях к потерям на участке при «стандартной» крутизне откоса 9% и длине откоса 22.13 м (72,6 футов). Чем круче и длиннее спуск, тем выше риск эрозии. Используйте либо Таблицу 3A, либо «Уравнение для расчета LS», включенное в этот информационный бюллетень, чтобы получить LS.
C — фактор урожая / растительности и управления. Он используется для определить относительную эффективность управления почвой и урожаем системы с точки зрения предотвращения потери почвы. Фактор C — это отношение сравнение потерь почвы с земли под конкретную культуру и управление системы к соответствующему ущербу от непрерывного пара и пашня.Коэффициент C можно определить, выбрав культуру. тип и способ обработки почвы (Таблица 4А и Таблица 4Б соответственно), что соответствует полю, а затем умножая эти факторы вместе.
Коэффициент C, полученный в результате этого расчета, является обобщенным Значение C-фактора для конкретной культуры, не учитывающее урожай севообороты или климат и годовое распределение осадков для разные аграрные районы страны.Это обобщенное Фактор C, однако, дает относительные числа для различных системы возделывания и обработки почвы, помогая вам взвесить достоинства каждой системы.
P — практический коэффициент поддержки. Он отражает эффекты методы, которые уменьшат количество и скорость стока воды и таким образом уменьшить количество эрозии. Фактор P представляет отношение потерь почвы на опоре к прямолинейной сельское хозяйство вверх и вниз по склону.Наиболее часто используемые опоры пахотные земли — поперечная обработка откосов, контурное земледелие и полосовая обрезка (Таблица 5).
Процедура использования USLE
- По текстуре почвы определите значение K (таблица 2). Если на поле более одного типа почвы и текстуры почвы не сильно отличаются, используйте тот тип почвы, который представляет большую часть поля.Повторите для другой почвы типы по мере необходимости.
- Разделите поле на участки с равномерным уклоном и длина. Присвойте значение LS каждому разделу (Таблица 3А).
Выберите коэффициент типа культуры и коэффициент метода обработки почвы для урожай, который нужно выращивать. Умножьте эти два множителя на получить фактор C.
- Выберите P-фактор в зависимости от используемой практики поддержки (Таблица 5).
Умножьте 5 множителей, чтобы получить потерю почвы на гектар (акр).
Метеостанция | Обозначение муниципалитета верхнего уровня | Коэффициент R |
---|---|---|
Брантфорд | Графство Брант | 90 |
Дели | 100 | |
Эссекс | Графство Эссекс | 110 |
Фергус | Графства Дафферин и Веллингтон | 120 |
Глен Аллен | 130 | |
Гвельф | 100 | |
Гамильтон | Город Гамильтон; Региональный муниципалитет Халтон | 100 |
Kingston | Город графства Принц Эдуард; Графства Фронтенак и Леннокс и Аддингтон | 90 |
Китченер | Региональный муниципалитет Ватерлоо | 110 |
Лондон | Графства Лэмбтон, Мидлсекс и Оксфорд | 100 |
Маунт-Форест | графств Брюс, Грей, Халибертон и Симко; Район Мускока | 90 |
Ниагара | Региональный муниципалитет Ниагары | 90 |
Северный Онтарио | Районы Алгома, Кокран, Кенора, остров Манитулин, Пэрри-Саунд, Рейни-Ривер, Садбери, Тандер-Бей и Тимискаминг | 90 |
Оттава | Город Оттава; Графства Ланарк и Ренфрю; Соединенные Графства Лидс и Гренвилл, Прескотт и Рассел и Стормонт, Дандас и Гленгарри; Район Ниписсинг | 90 |
Проспект Хилл | Графства Гурон и Перт | 120 |
Ridgetown | Муниципалитет Чатем-Кент | 110 |
Simcoe | Графства Халдиманд и Норфолк | 120 |
ул.Екатерины | 100 | |
Сент-Томас | Округ Элгин | 90 |
Торонто | Город Торонто, региональные муниципалитеты Пил и Йорк | 90 |
Твид | Город Каварта Лейкс; Графства Гастингс, Нортумберленд, и Питерборо; Региональный муниципалитет Дарема | 90 |
Виндзор | 110 |
Текстурный класс | Коэффициент К тонны / га (тонны / акр) | ||
---|---|---|---|
Среднее значение OMC * | Менее 2% OMC | Более 2% OMC | |
Глина | 0,49 (0,22) | 0.54 (0,24) | 0,47 (0,21) |
Суглинок | 0,67 (0,30) | 0,74 (0,33) | 0,63 (0,28) |
Суглинок крупный | 0,16 (0,07) | – | 0,16 (0,07) |
Мелкий песок | 0.18 (0,08) | 0,20 (0,09) | 0,13 (0,06) |
Суглинок мелкий | 0,40 (0,18) | 0,49 (0,22) | 0,38 (0,17) |
Глина тяжелая | 0,38 (0,17) | 0,43 (0,19) | 0.34 (0,15) |
Суглинок | 0,67 (0,30) | 0,76 (0,34) | 0,58 (0,26) |
Песок мелкий суглинистый | 0,25 (0,11) | 0,34 (0,15) | 0,20 (0,09) |
Суглинистый песок | 0.09 (0,04) | 0,11 (0,05) | 0,09 (0,04) |
Суглинистый мелкозернистый песок | 0,87 (0,39) | 0,99 (0,44) | 0,56 (0,25) |
Песок | 0,04 (0,02) | 0,07 (0,03) | 0.02 (0,01) |
Суглинок супесчаный | 0,45 (0,20) | – | 0,45 (0,20) |
Суглинок | 0,29 (0,13) | 0,31 (0,14) | 0,27 (0,12) |
Илистый суглинок | 0.85 (0,38) | 0,92 (0,41) | 0,83 (0,37) |
Глина илистая | 0,58 (0,26) | 0,61 (0,27) | 0,58 (0,26) |
Суглинок илистый | 0,72 (0,32) | 0,79 (0,35) | 0.67 (0,30) |
Очень мелкий песок | 0,96 (0,43) | 1,03 (0,46) | 0,83 (0,37) |
Супеси очень мелкие | 0,79 (0,35) | 0,92 (0,41) | 0,74 (0,33) |
* Содержание органических веществ
Нормы допустимой потери почвы
Допустимая потеря почвы — это максимальное годовое количество почвы, которое может быть удален до долгосрочной естественной продуктивности почвы отрицательно сказывается.
Воздействие эрозии на данный тип почвы и, следовательно, допуск уровень варьируется в зависимости от типа и глубины почвы. В общем-то, почвы с глубоким однородным верхним слоем почвы без камней и / или Предполагается, что ранее не подвергшиеся эрозии имеют более высокую устойчивость предел, чем почвы, которые являются мелкими или ранее эродированными.
Нормы допустимой потери грунта приведены в таблице. 6.
Рекомендуемый уровень допуска для большинства почв Онтарио — 6,7 тонн / га / год (3 тонны / акр / год) или меньше.
Стратегии управления по сокращению потерь почвы
Получив оценку потенциальной годовой потери почвы для поля, вы можете рассмотреть способы уменьшить эту потерю до приемлемого уровня. Таблица 7 описывает управление стратегии, которые помогут вам уменьшить эрозию почвы.
Длина откоса: м (фут) | Наклон (%) | Коэффициент LS |
---|---|---|
30,5 (100) | 10 | 1,38 |
8 | 1,00 | |
6 | 0.67 | |
5 | 0,54 | |
4 | 0,40 | |
3 | 0,30 | |
2 | 0,20 | |
1 | 0,13 | |
0 | 0.07 | |
61 (200) | 10 | 1,95 |
8 | 1,41 | |
6 | 0,95 | |
5 | 0,76 | |
4 | 0.53 | |
3 | 0,39 | |
2 | 0,25 | |
1 | 0,16 | |
0 | 0,08 | |
122 (400) | 10 | 2.76 |
8 | 1,99 | |
6 | 1,35 | |
5 | 1,07 | |
4 | 0,70 | |
3 | 0,52 | |
2 | 0.30 | |
1 | 0,20 | |
0 | 0,09 | |
244 (800) | 10 | 3,90 |
8 | 2,82 | |
6 | 1.91 | |
5 | 1,52 | |
4 | 0,92 | |
3 | 0,68 | |
2 | 0,37 | |
1 | 0,24 | |
0 | 0.11 | |
488 (1600) | 10 | 5,52 |
8 | 3,99 | |
6 | 2,70 | |
5 | 2,15 | |
4 | 1.21 | |
3 | 0,90 | |
2 | 0,46 | |
1 | 0,30 | |
0 | 0,12 | |
975 (3200) | 10 | 7.81 |
8 | 5,64 | |
6 | 3,81 | |
5 | 3,03 | |
4 | 1,60 | |
3 | 1,19 | |
2 | 0.57 | |
1 | 0,36 | |
0 | 0,14 |
Уравнение для расчета LS (если не используется Таблица 3A)
LS = [0,065 + 0,0456 (наклон) + 0,006541 (наклон) 2 ] (наклон длина ÷ постоянная) NN
Где:
slope = крутизна склона в%
длина откоса = длина откоса в м (футах)
константа = 22.1 метрическая система (72,5 дюйма)
NN = см. Таблицу 3B ниже
S | <1 | 1 ≤ Наклон <3 | 3 ≤ Наклон <5 | ≥ 5 |
---|---|---|---|---|
NN | 0.2 | 0,3 | 0,4 | 0,5 |
Тип культуры | Фактор |
---|---|
Кукуруза зерновая | 0.40 |
Силос кукуруза, фасоль и рапс | 0,50 |
Зерновые (яровые и зимние) | 0,35 |
Сезонные садовые культуры | 0,50 |
Фруктовые деревья | 0,10 |
Сено и пастбище | 0.02 |
Метод обработки почвы | Фактор |
---|---|
Отвал осенний | 1,0 |
Плуг пружинный | 0,90 |
Мульчирующая обработка почвы | 0.60 |
Коньковая обработка почвы | 0,35 |
Зональная обработка почвы | 0,25 |
Нет до | 0,25 |
Служба поддержки | Коэффициент P |
---|---|
Наклон вверх и вниз | 1.0 |
Поперечный откос | 0,75 |
Контурное земледелие | 0,50 |
Обрезка полосы, поперечный уклон | 0,37 |
Обрезка полосы по контуру | 0,25 |
Класс эрозии почвы | Потенциальный почвенный лосстон / га / год (тонн / акр / год) |
---|---|
Очень низкий (допустимый) | <6,7 (3) |
Низкая | 6,7 (3) –11,2 (5) |
Умеренная | 11.2 (5) –22,4 (10) |
Высокая | 22,4 (10) –33,6 (15) |
Тяжелая | > 33,6 (15) |
Фактор | Стратегии управления | Пример |
---|---|---|
R | Коэффициент R для поля нельзя изменить. | – |
К | Коэффициент К для поля нельзя изменить. | – |
LS | Можно построить террасы для уменьшения длины откоса. что приводит к снижению потерь почвы. | Террасирование требует дополнительных инвестиций и вызовет некоторые неудобства в хозяйстве.Изучите другие способы защиты почвы сначала практики. |
С | Выбор видов культур и методов обработки почвы минимально возможный C-фактор приведет к меньшей эрозии почвы. | Рассмотрите системы земледелия, которые обеспечат максимальную защиту для почвы. По возможности используйте минимальные системы обработки почвы. |
п. | Выбор практики поддержки с наименьшим возможный фактор, связанный с этим, приведет к снижению уровня почвы убытки. | Используйте вспомогательные методы, такие как сельское хозяйство на поперечных склонах, вызовет отложение осадка вблизи источника. |
Пример: расчет эрозии почвы с использованием USLE
A = R x K x LS x C x P
Коэффициент осадков и стока (R)
Поле для пробы находится в округе Мидлсекс.Следовательно, фактор R получено в таблице 1 из лондонской погоды станция.
Коэффициент R = 100
Коэффициент эродируемости почвы (K)
Пробное поле состоит из мелкосуглинистой почвы со средним содержание органических веществ. Коэффициент K получается из таблицы 2.
Коэффициент K = 0,40
Коэффициент градиента длины уклона (LS)
Длина пробного поля 244 м (800 футов) с уклоном 6%.В Коэффициент LS можно получить непосредственно из Таблицы 3A. или может быть рассчитано с помощью уравнения на стр. 4. Значение NN из таблицы 3B, которая будет использоваться в уравнении, является 0,5.
Коэффициент LS = 1,91
Урожай / растительность и фактор управления (C)
Пробное поле вспахано весной и зерновая кукуруза посадили. Фактор C получается из фактора типа культуры (Таблица 4A) и коэффициент метода обработки почвы (Таблица 4B).
Коэффициент типа культуры для кукурузы на зерно = 0,4
Коэффициент метода обработки почвы для пружинного плуга = 0,9
Коэффициент C = 0,4 x 0,9 = 0,36
Практический фактор поддержки (P)
На этом пробном поле используется поперечное сельское хозяйство. Фактор P было получено из таблицы 5.
Коэффициент P = 0,75
Следовательно,
A = R x K x LS x C x P
= 100 х 0.40 х 1,91 х 0,36 х 0,75
= 20,63 т / га / год (9,28 т / акр / год)
Ссылаясь на Таблицу 6 настоящего Информационного бюллетеня, вы увидим, что этот коэффициент потери почвы 20,63 тонны / га / год (9,28 т / акр / год) находится в умеренном диапазоне и значительно выше «допустимого уровня потерь» 6,7 т / га / год (3 тонны / акр / год). Для уменьшения потерь почвы для этого образца поле ниже 6.7 тонн / га / год (3 тонны / акр / год) мы будем внесите следующие изменения в приведенный выше пример.
Изменить способ обработки почвы с «пружинный плуг (0,9)» на «нулевую обработку почвы (0,25)»
Следовательно, коэффициент C (пересмотренный) = 0,4 x 0,25 = 0,10
Скорректированное значение годовой потери почвы составляет
.A = R x K x LS x C x P
= 100 х 0,40 х 1,91 х 0,10 х 0,75
= 5.73 тонны / га / год (2,58 тонны / акр / год)
Таким образом, изменив практику обработки почвы, среднегодовая прогнозируемая потеря почвы для этого поля ниже «допустимой потери почвы» 6,7 т / га / год (3 т / акр / год).
Дополнительные исследования, эксперименты и данные привели к разработке Пересмотренного Универсального уравнения потерь почвы (RUSLE), которое компьютеризированная версия USLE.RUSLE имеет ту же формулу, что и USLE, с улучшением многих факторных оценок. РУСЛЕ может обрабатывать более сложные комбинации методов обработки почвы и возделывания культур и большее разнообразие форм откосов. Дальнейшая улучшенная версия программного обеспечения, известного как RUSLE2, может делать прогноз эрозии на основе событий. РУСЛЕ2 требует исчерпывающий набор входной информации, которая может не быть доступным во всех юрисдикциях.
.
