Калькулятор арматуры

Калькулятор арматуры

Диаметр арматуры	12 мм
Количество прутков	10 штук
Длина прутков по	6 метров
Общий вес арматуры	53.24 кг
Общая длина арматуры	60 метров
Объем арматуры	0. 007 м3
Вес одного метра арматуры	0.887 кг
Вес одного прутка арматуры	5.324 кг
Общая стоимость	1064.84

Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.
По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину.

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.

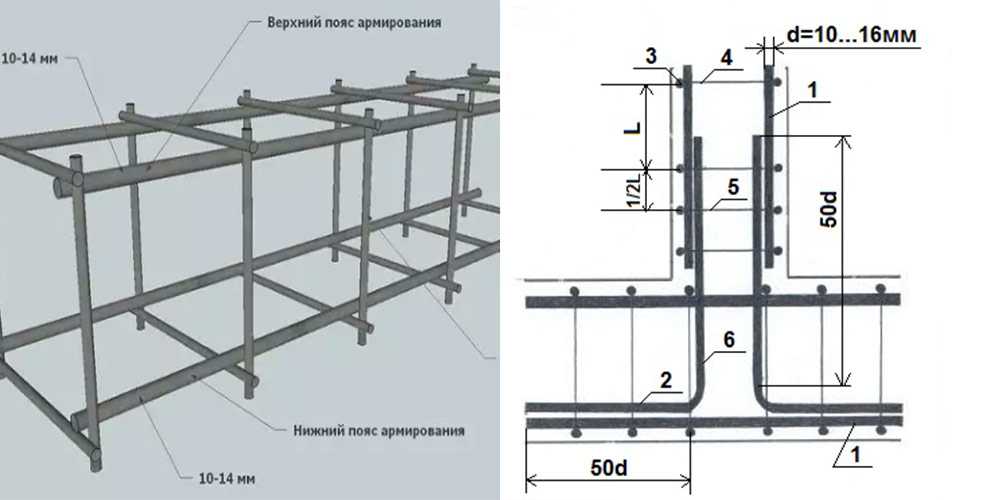

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

в соответствии с ASME B31.3 » The Piping Engineering World

Реклама

Этот калькулятор работает на основе критериев, указанных в разделе 304.3.3 : Усиление сварных ответвлений в ASME B31.3. Этот калькулятор рассчитывает арматуру ответвления для внутреннего давления. Я представил подробности скрытых расчетов в нижней части этого калькулятора. Ваши комментарии и предложения приветствуются.

Этот калькулятор работает на основе критериев, указанных в разделе 304.3.3 : Усиление сварных соединений ответвлений в ASME B31.3. Этот калькулятор рассчитывает арматуру ответвления для внутреннего давления.

Требуемый ввод

1. Материал конструкции коллекторной трубы и отводной трубы.
2. Номинальный размер трубы коллектора и ответвления.
3. Стандартная толщина трубы напр. STD, S40 и т. д. заголовка и ответвления.
4. Допуск на коррозию для коллектора и патрубка.
5. Отрицательный допуск станка для коллектора и патрубка.
6. Тип конструкции трубы: бесшовная, ERW или FBW для коллектора и ответвления.
7. Расчетное давление.
8. Расчетная температура.
9. Угол ответвления. Максимальный угол 90 градусов. Обеспечьте меньший угол.

Рабочий

Укажите минимальную толщину R-колодки. Начните с 0, чтобы проверить, требуется ли усиление. Если имеющаяся площадь армирования A ₂ +A ₃ +A ₄ меньше требуемой площади армирования, постепенно увеличивайте размер минимальной толщины R-колодки. Практически точный размер можно определить методом проб и ошибок, когда доступная площадь становится чуть больше требуемой.

Затем укажите фактическую доступную толщину пластины/трубы, чуть превышающую минимально требуемую толщину R-прокладки, чтобы получить ширину арматурной прокладки для ответвления.

Теория

Компоненты номинальной толщины трубы

Номинальная толщина трубы, указанная в стандартах размеров, таких как ASME B36.10M и ASME B36.19M, включает следующие компоненты:

1. Расчетная толщина трубы под давлением, рассчитанная для данного материала трубы, расчетная температура и давление. (т _h ‘для заголовка и ‘t _b ’ для ответвления). Желтый выделен на рисунке выше.
2. Допуск на коррозию основан на химическом составе жидкости и материала трубы при определенной температуре.
3. Механический припуск на нарезание резьбы, канавок и т. д. Поскольку в этом случае мы привариваем трубы друг к другу, механический припуск не учитывается.
4. Отрицательный допуск фрезерования. После вычитания допуска проката из номинальной толщины трубы мы получаем минимальную толщину в соответствии со спецификацией покупки. Зеленый выделен на рисунке выше.
5. Дополнительная толщина, поскольку толщина трубы точно требуемой толщины никогда не доступна. Доступны только стандартные размеры труб, и мы должны использовать трубы большей толщины. (Синий цвет выделен на рисунке выше). Эта дополнительная толщина трубы как для коллектора, так и для ответвления действует как дополнительное усиление для ответвлений.

Расчеты

1. t : На основе входных параметров коллектора и патрубков расчетная толщина коллектора и патрубков под давлением рассчитывается в соответствии с ASME B31.3, раздел 304.1.1. Для получения более подробной информации см.  Расчет толщины трубы в соответствии с ASME B31.3. (т _h ‘для заголовка и ‘t _b ’ для ответвления).
2. Объяснение всех размеров в зоне армирования ответвлений см. на рисунке 304.3.3 из ASME B31.3.
3. d ₁ = эффективная длина, снятая с трубы на ответвлении. Для пересечений отводов, где отверстие отвода представляет собой проекцию внутреннего диаметра отвода (например, отвод
   , изготовленный из труб, d ₁ = [D _b – 2(T _b – c)] /sin ß
4. d ₂ = «половина ширины» зоны армирования = d ₁ или (T _b – c) + (T _h – c) + d ₁ /2, в зависимости от того, что больше, но в любом случае не более Dh.
5. L ₄ = высота зоны усиления вне прогона = 2,5(T _h – c) или 2,5(T _b – c) + T _r   , в зависимости от того, что меньше.
6. T _b = толщина патрубка (измеренная или минимальная в соответствии со спецификацией при покупке), которая не включает допуск проката.
7. T _h = Толщина трубы коллектора ((измеренная или минимальная в соответствии со спецификацией при покупке), которая не включает допуск на заводе.
8. T _r  = минимальная толщина усиливающего кольца или седла из трубы. (Используйте номинальную толщину, если они изготовлены из пластины.). = O, если нет подкрепляющего кольца или седла.
9. ß = меньший угол между осями ветви и ветви.
10. A ₁ : Требуемая площадь армирования для отвода под внутренним давлением: A ₁ = t _h X d ₁ (2-Sin ß).
11. Фактическая доступная площадь рассчитывается как сумма трех частей A ₂ , А ₃ и А ₄ . Она должна быть больше требуемой площади армирования A ₁ . то есть А ₂ + А ₃ + А ₄ >= А ₁ .
12. Площадь A ₂ — это площадь, образовавшаяся в результате избыточной толщины стенки трубы: A ₂ = (2d ₂ — d 1) (T _h — t _h — C ).
13. Зона A ₃ — площадь, образовавшаяся в результате избыточной толщины стенки патрубка: A ₃ = 2L ₄ (T _b -t _b -c)/sin ß.
14. Зона A ₄ : Зона A ₄ — это зона из другого металла, образованная сварными швами и надлежащим образом прикрепленной арматурой.

Расчет площади A

Площадь A ₄ состоит из дополнительной арматуры, обеспечиваемой усиливающей прокладкой, и связанных с ней сварных швов.

1. Сварка между ответвлением и коллектором/усилительной прокладкой.
2. Сварка между усиливающей прокладкой и коллекторной трубой.
3. Площадь поперечного сечения усиливающей накладки.

Нравится:

Нравится Загрузка…

Нравится Трубопровод на Facebook

Детали для трубы 1

НПД: 1/2 дюйма4/4 дюйма2 дюйма2,5 дюйма3 дюйма4 дюйма5 дюйма6 дюйма8 дюйма20 дюйма22 дюйма24 дюйма26 дюйма28 дюйма30 дюйма34 дюйма36 дюйма38 дюйма40 дюйма42 дюйма44 дюйма46 дюйма48 дюйма50 дюйма52 дюйма54 дюйма56 дюйма58 дюйма50 дюйма52 дюйма9 дюйма58 дюйма56 дюйма06 дюйма0003

Рейтинг: 150#300#400#600#900#

Изоляция (мм)

Детали для трубы 2

НПД: 1/2 дюйма4/4 дюйма2 дюйма2,5 дюйма3 дюйма4 дюйма5 дюйма6 дюйма8 дюйма20 дюйма22 дюйма24 дюйма26 дюйма28 дюйма30 дюйма34 дюйма36 дюйма38 дюйма40 дюйма42 дюйма44 дюйма46 дюйма48 дюйма50 дюйма52 дюйма54 дюйма56 дюйма58 дюйма50 дюйма90 дюйма52 дюйма58 дюйма03 дюйма56 дюйма06 дюйма

Рейтинг: 150#300#400#600#900#

Изоляция (мм)

Варианты конфигурации трубопровода

Большой фланец

Оба фланца

Без фланца

Фланец в трубе 1

Фланец в трубе 2

Стандартный клиренс проекта (мм)

Товары и инструменты для трубщиков 🙂

Расчет арматуры на сдвиг [КАЛКУЛЯТОР]

Арматура на сдвиг

Арматура на сдвиг предоставляется в виде хомутов для сопротивления сдвигу и предотвращения распространения трещин при сдвиге.

В философии конструкции балки изгиб и сдвиг рассматриваются отдельно, даже если они действуют на балку вместе. Следовательно, единственная функция поперечной арматуры состоит в том, чтобы действовать против действия сдвига, и считается, что эта арматура не играет никакой роли в изгибе балки.

Виды разрушения при сдвиге

Сдвиг Разрушение при изгибе

Траектории растягивающих напряжений, показанные пунктирной линией, почти горизонтальны в середине пролета, как показано на рисунке

Следовательно, трещины при изгибе перпендикулярны этим траекториям, и они обычно появляются останавливается продольной растянутой арматурой.

Разрушение при сдвиге по диагонали при растяжении

Вблизи опор преобладают траектории сжимающих напряжений, показанные сплошными линиями.

Характер трещин в этой области наклонен почти на 45 градусов, поэтому они называются диагональными трещинами растяжения. Для остановки этих трещин необходима вертикальная арматура в виде хомутов.

Разрушение при сжатии при сдвиге

Разрушение при сжатии при сдвиге происходит из-за локальной концентрации напряжения сдвига в бетонной балке, особенно вблизи опор. В этом режиме бетон разрушается в результате дробления, а затем трещины начинают распространяться по телу бетона.

Функции хомутов

На соседнем рисунке показано распространение трещин сдвига для случая положительного изгиба, когда растяжение происходит внизу, а сжатие происходит на верхней поверхности балки. Эти трещины распространяются по телу балки и должны быть задержаны арматурой. В этом случае хомуты обеспечивают остановку распространения сдвиговых трещин.

Хомуты также имеют ограничивающий эффект в случае колонн, когда они предусмотрены в соответствии с кодом детализации по пластичности IS 13920:2016. Это создает прочное ядро, которое полезно в случае сейсмических событий.

Прочность на сдвиг железобетонной балки

Прочность балки на сдвиг зависит от процентного содержания растянутой арматуры, ширины, фактической глубины, марки стали хомутов и марки бетона.

По мере увеличения процентного содержания стали увеличивается расчетная прочность балки на сдвиг, поскольку процентное содержание стали используется для расчета расчетной прочности на сдвиг из таблицы 19 стандарта IS 456:2000.

Максимальное расстояние между хомутами

Максимальное расстояние между хомутами указано в пункте 26.5.1.5 стандарта IS 456:2000. В соответствии с этим пунктом максимальное расстояние является наименьшим из следующих трех критериев:

1. \frac{0,87 * f_{y} * A_{s v} * d}{V_{u s}}
2. 0,75 * эффективная глубина
3. 300 мм

Армирование с минимальным сдвигом

Армирование с минимальным сдвигом обеспечивается, когда бетон и продольная арматура балки достаточны и способны обеспечить сопротивление сдвигу. В этом случае минимальная поперечная арматура рассчитывается следующим образом:

A_{sv-min}=\frac{V_{umin} * s_{v}}{0,87 * f_{y} * d}

, где Asv-min — минимально необходимая арматура на сдвиг.

Vumin = 0,4 b*d

sv = расстояние между стременами

Тип хомутов в поперечной арматуре

1. Вертикальные хомуты, как правило, чаще всего устанавливаются в балках. Сила сдвига, которой противодействуют вертикальные хомуты, определяется как V_{us}=\frac{0,87 * f_{y} * A_{s v} * d}{s_{v}}.
2. Наклонные хомуты — это когда хомуты наклонены под углом или разные стержни загнуты вверх в разных поперечных сечениях по длине балки. Сопротивление сдвигу наклонных хомутов больше, чем сопротивление сдвигу вертикальных хомутов. Сила сдвига, которой противодействуют наклонные хомуты, определяется как V_{us}=\frac{0,87 * f_{y} * A_{s v} * d}{s_{v}}*(sin{\alpha}+cos{\alpha })
3. Отогнутые кверху стержни в основном представляют собой одиночные или группы стержней, загнутых вверх на концах возле опор. Сопротивление сдвигу изогнутых стержней определяется как V_{us}={0,87 * f_{y} * A_{s v} }*sin{\alpha}

Процедура расчета ж/б балки на сдвиг

Шаг 1 : Найти номинальное касательное напряжение \tau_{v} (фактическое касательное напряжение, воздействующее на элемент)

\tau_{v}=\frac{V_{u} }{b d}<\tau_{c-\max }

Шаг 2 : Найдите напряжение сдвига, воспринимаемое бетоном \tau_{c} , если арматура сдвига не предусмотрена

Зависит от процента натянутой арматуры и сорта бетона и определяется с помощью таблицы 19 IS 456:2000.
