Калькулятор расчет прочности фундамента онлайн: Калькулятор ленточного фундамента

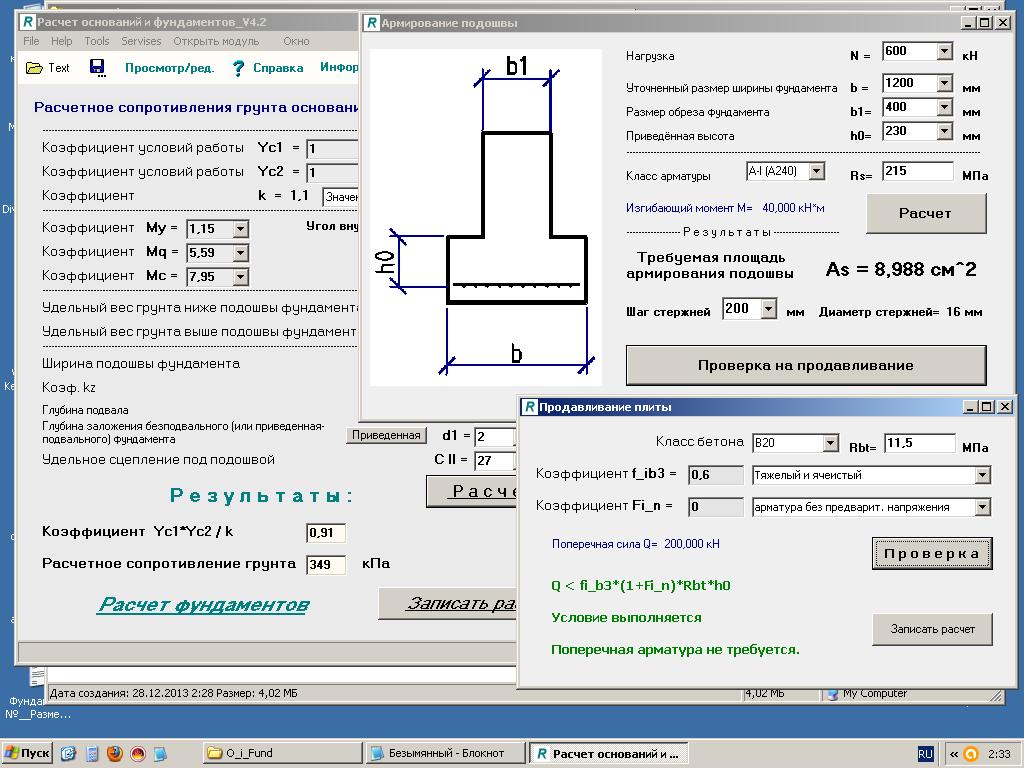

Онлайн-калькулятор расчета ленточного фундамента, расчет бетона, арматуры, опалубки
Оставить комментарий

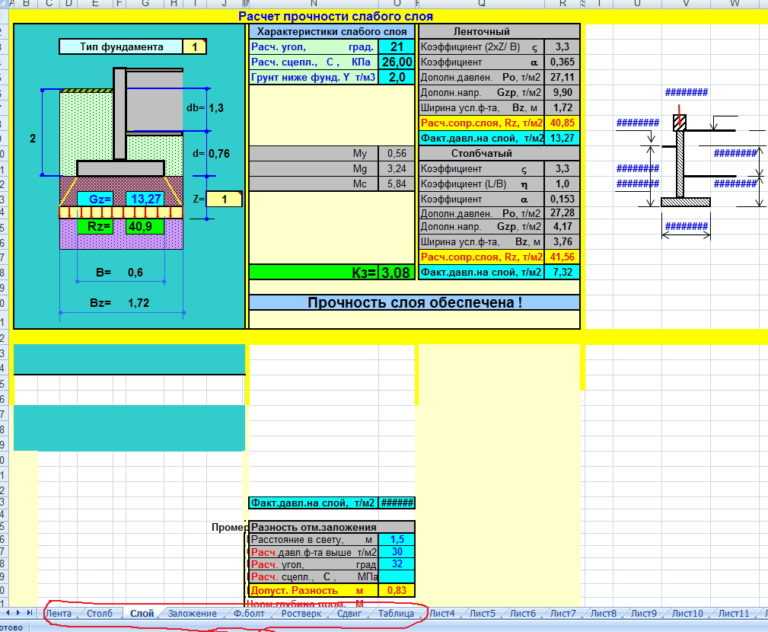

Ленточный фундамент — наиболее распространенный вид оснований в строительстве индивидуальных домов. Обладает высокими несущими способностями. Выполнить его монтаж можно не только с привлечением специальной техники, но и своими силами. Определение необходимых показателей также не составит трудностей при использовании нашего онлайн-калькулятора расчета ленточного фундамента. Достаточно ввести исходные данные, и Вы мгновенно получите результат.
Параметры ленты
Для получения необходимых данных с помощью представленного калькулятора ленточного фундамента необходимо знать следующие характеристики ленты:
- Длина и ширина. Значения определяются исходя из размеров будущего строения.
- Толщина. Следует помнить, что толщина фундамента должна превышать ширину опирающихся на него стен.
- Высота. Это верхняя часть фундамента (цоколь), выступающая над поверхностью.
- Глубина заложения. Не менее значимая характеристика при расчете ленточного фундамента для дома. Представляет собой нижнюю часть основания, находящуюся ниже уровня земли.
- Общая длина внутренних перемычек. Как правило, перемычки служат для расположения на них несущих стен. Для расчета учтите все внутренние элементы.
Используя наш калькулятор и вышеупомянутые исходные данные, можно быстро получить необходимые результаты вычислений для монолитной ленты.
- Внешний периметр — длина замкнутой линии внешнего очертания без учета внутренних составляющих.
- Общую длину ленты — сумма длин внешнего периметра и перемычек.
- Площадь подошвы — горизонтальный слой, на котором базируется, собственно, сам фундамент. Также составляет площадь будущей гидроизоляции.
- Площадь внешней боковой поверхности — показатель будет полезен при последующей закупке теплоизоляционного материала для утепления цоколя.
Фото из открытых источников
Арматура
Гибкость и подвижность монолитной бетонной заливки ограничена. Чтобы придать дополнительную прочность, используют усиление стальными стержнями. Расчет арматуры ленточного фундамента учитывает геометрические показатели ленты и выбранную схему армирования.
Исходными данными для вычислений являются:
- Количество поясов армирования. Особенности бетонной ленты — снизу основание поднимает грунт при морозном пучении, сверху давит дом. Исходя из этого, применяют верхний и нижний продольные пояса.
- Количество рядов в каждом поясе. В онлайн-калькулятор вносятся данные о количестве стержней в продольном поясе.
- Шаг поперечных и вертикальных стержней. Пояса скрепляются между собой при помощи стальных перемычек, расположенных горизонтально и вертикально. Расстояние между соседними поперечными (вертикальными) прутьями называется шаг, который вносится в соответствующее поле онлайн-калькулятора расчета арматуры.
Как видно, расчет армирования ленточного фундамента провести не сложно.
Схема армирования ленточного фундаментаФото из открытых источников с изменениями ecostroyhouse.ru
Объем бетона
Онлайн-калькулятор расчета бетона на ленточный фундамент упрощает определение нужного объема раствора. Недостаточное количество может привести к дополнительным расходам денежных средств на вторичный заказ автомиксера. Впрочем, как и оплаченные неизрасходованные излишки.
Кроме того, фундамент, залитый не за один раз, а с временными промежутками, может быть ненадежен и недолговечен.
Расчет бетона на ленточный фундамент не является отдельным процессом. Объем автоматически определяется после вычисления геометрических показателей ленты.
Опалубка
При помощи нашего онлайн-калькулятора удобно и быстро произвести расчет опалубки для ленточного фундамента. Это подготовленный каркас для заливки. Как правило, изготавливается из досок. Служит для придания бетону нужной формы и удержания раствора до застывания.
Расчеты опалубки на онлайн-калькуляторе позволяют определить необходимое количество и объем пиломатериала. С этой целью вводятся размеры выбранной доски: ширина, длина и толщина.
Фото из открытых источников
Таким образом, без сложных инженерных расчетов, Вы можете рассчитать все необходимые показатели и количество материалов для строительства ленточного фундамента под свой дом, баню или любое другое строение.
РубрикаРасчет фундаментов
Онлайн калькулятор расчета количества строительной арматуры и бетона для фундамента
Расчет количества арматуры и бетона для монолитного ленточного фундамента
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
| Металлическая арматура класса A-III (A400C)Ø | Арматура композитная полимерная стеклопластиковая (АКС)Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | |
| 18 | 14 |
| 20 | 16 |
Расчет количества арматуры и бетона для монолитного плитного фундамента (плиты, УШП)
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
Под равнопрочным диаметром стеклопластиковой арматуры, будем понимать ее такой наружный диаметр, при котором прочность будет равна прочности аналога из металла заданного диаметра. Данные по замене приведены в таблице:
| Металлическая арматура класса A-III (A400C) Ø | Арматура композитная полимерная стеклопластиковая (АКС) Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
Расчет количества арматуры и бетона для буронабивных, свайно-ростверковых и столбчатых фундаментов
Варианты равнопрочной замены металлической на стеклопластиковую арматуру
Понятие равнопрочной замены представляет собой замену арматуры произведенной из стали, на арматуру из композитных материалов, которая имеет такую же прочность и схожие прочие физико-механические показатели.
| Металлическая арматура класса A-III (A400C)Ø | Арматура композитная полимерная стеклопластиковая (АКС) Ø |
|---|---|
| 6 | 4 |
| 8 | 5,5 |
| 10 | 6 |
| 12 | 8 |
| 14 | 10 |
| 16 | 12 |
| 18 | 14 |
| 20 | 16 |
— База знаний ClearCalcs
В этом листе оценивается предельная несущая способность мелкозаглубленного фундамента в условиях нагрузки от низкой до умеренной.
Общие примечания
- Этот лист следует использовать только для оценки несущей способности мелкозаглубленного фундамента (например, фундаменты на колоннах, плитно-матовые фундаменты, фундаменты из плит на грунте, фундаменты на подушках, траншейные фундаменты из щебня и фундаменты из мешков с землей).
- Предельная несущая способность мелкозаглубленного фундамента – это максимальная нагрузка на единицу площади грунта основания, при которой произошло разрушение фундамента при сдвиге.
- Уравнение несущей способности Мейергофа использовано для оценки несущей способности мелкозаглубленного фундамента.
- Вес фундамента не учитывается во всем калькуляторе.
- Влияние уровня грунтовых вод следует учитывать для участков, на которых расположен постоянный или сезонный уровень грунтовых вод.
Основы уравнения несущей способности Мейергофа
- Калькулятор ClearCalcs рассчитает следующие факторы на основе введенных пользователем данных.
- Коэффициенты несущей способности (на основе угла внутреннего трения грунта основания).
- Коэффициенты формы (на основе геометрии фундамента и угла внутреннего трения грунта фундамента).
- Факторы глубины (на основе ширины и глубины фундамента).
- Коэффициенты наклона (на основании угла наклона нагрузки на фундамент)
- После этого будет рассчитано эффективное напряжение в нижней части фундамента и предельная несущая способность мелкозаглубленного фундамента.
Требуется ввод данных от пользователей
Геометрические детали фундамента
- Пользователь должен указать глубину, длину и ширину фундамента, как показано на рисунке ниже.
- Здесь следует отметить, что больший размер фундамента следует вводить в качестве длины фундамента, а меньший размер фундамента следует вводить в качестве ширины фундамента.
Свойства грунта основания
- Пользователь должен указать свойства грунта основания, как показано на рисунке ниже.
- Угол внутреннего трения, сцепление и удельный вес грунта основания. Его можно ввести на основе доступного геотехнического интерпретационного отчета об объекте. Пользователи также могут использовать другие наши шаблоны Geotech (например, подпорную стенку типа L, шаблоны проектирования Gravity RW Masonry Blocks ) для оценки свойств грунта фундамента.
- Угол наклона нагрузки – это угол, под которым нагрузка передается на фундамент. В случае вертикальных нагрузок угол наклона нагрузки следует вводить как 0, .
В случае вертикальных нагрузок угол наклона нагрузки следует вводить как 0,Расчет предельной несущей способности грунта основания
После ввода ключевых геометрических свойств и свойств грунта фундамента калькулятор несущей способности ClearCalcs вычисляет эффективное напряжение (q) в основании фундамента и предельную несущую способность (qu) грунта фундамента, используя уравнение Мейергофа (показано на рисунке ниже).
Расчет максимально допустимой нагрузки на основе предельной несущей способности
Максимально допустимую нагрузку на заданную площадь основания фундамента можно рассчитать, введя определенный пользователем коэффициент запаса прочности, как показано ниже.
Пример проекта (Пример 3.2, Б. М. Дас, 2011 г. — Принципы проектирования фундаментов)
Квадратный фундамент размером 2 м х 2 м в плане. Грунт, поддерживающий фундамент, имеет угол трения 25 градусов и эффективное сцепление 20 кПа.
Удельный вес грунта 16,5 кН/м3. Определить допустимую общую нагрузку на фундамент с коэффициентом запаса прочности (FS) 3. Предположим, что глубина фундамента (DF) составляет 1,5 м и в грунте происходит общее разрушение при сдвиге.
1. Ввод от пользователя — Геометрия фундамента:
2. Ввод от пользователя — Базовые свойства почвы:
3. Затем рассчитываются параметры несущей способности на основе угла трения грунта основания, размеров фундамента и угла наклона нагрузки.
4. Эффективное напряжение в основании фундамента и несущая способность фундамента рассчитываются, как показано ниже:
5. Затем будет рассчитана допустимая нагрузка на фундамент с использованием заданного пользователем коэффициента запаса прочности и площади основания фундамента.
Допущения и ограничения
- В настоящем листе рассматривались только отдельные слои почвы.
- Уровень воды может быть как близко к земле (H = 0 м), так и намного ниже земли (H > глубина основания).
- В расчетах нигде не учитывались боковая нагрузка или момент.
- В случае фундаментов в морской среде или при больших нагрузках, действующих на фундамент, необходимо выполнить расчет для конкретного случая.
Каталожные номера
- Б. М. Дас (2011) Принципы проектирования фундаментов.
Load Intensity on Foundation given Settlement Calculator
✖Settlement in foundation is vertical movement of foundation due to applied load.ⓘ Settlement in foundation [P] | AlnAngstromArpentAstronomical UnitAttometerAU of LengthBarleycornBillion Light YearBohr RadiusCable (International )Cable (UK)Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsec MeterMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (ткань)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)Parse cОкуньPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter | +10% -10% | |
✖Coefficient dependent on internal friction depend upon angle of internal friction. | + 10% -10% | ||
✖depth of Leting -это более длинное размер опоры. Ⓘ Глубина опоры [D] | AlnangStromarpentastrony Unitationaumation udatabtable undabtable undabtable undablemable undablipable undablipable undablipable undable illighrybronbylrionbylronbylrion )Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague (Statute)Light YearLinkMegameterMegaparsecMet erMicroinchMicrometerMicronMilMileMile (Roman)Mile (US Survey)MillimeterMillion Light YearNail (Cloth)NanometerNautical League (int)Nautical League UKNautical Mile (International)Nautical Mile (UK)ParsecPerchPetameterPicaPicometerPlanck LengthPointPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (Cloth)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter | +10% -10% | |
✖ Продолжительность опоры -более короткий размер ножки. | +10% -10% | ||
✖coeffivity в зависимости от сплоченности, обычно определяемой с помощью нагрузки на подшипник. -10% |
ⓘ Coefficient dependent on internal friction [C 1 ]
RadiusCable (International)Cable (UK)Cable (US)CaliberCentimeterChainCubit (Greek)Cubit (Long)Cubit (UK)DecameterDecimeterEarth Distance from MoonEarth Distance from SunEarth Equatorial RadiusEarth Polar RadiusElectron Radius (Classical)EllExameterFamnFathomFemtometerFermiFinger (Cloth)FingerbreadthFootFoot (US Survey)FurlongGigameterHandHandbreadthHectometerInchKenKilometerKiloparsecKiloyardLeagueLeague ( Статут)Световой годСсылкаМегаметрМегапарсекМикродюймМикрометрМикронМилМиляМиля (Римская)Миля (Обзор США)МиллиметрМиллион Светового ГодаГвоздь (Ткань)НанометрМорская Лига (внутр)Морская Лига ВеликобританииМорская Миля (Международная)Морская Миля (Великобритания)ПарсекПетаметрПикаПикометрПланк ДлинаПо intPoleQuarterReedReed (Long)RodRoman ActusRopeRussian ArchinSpan (ткань)Sun RadiusTerameterTwipVara CastellanaVara ConuqueraVara De TareaYardYoctometerYottameterZeptometerZettameter
10%✖Интенсивность нагрузки определяется как нагрузка, приложенная к единице площади.ⓘ Интенсивность нагрузки на фундамент с учетом осадки [q ф ] | Атмосфера ТехническаяАттопаскальБарБарьеСантиметр ртутного столба (0 °C)Сантиметр водяного столба (4 °C)СантипаскальДекапаскальДеципаскальДин на квадратный сантиметрЭксапаскальФемтопаскальФут морской воды (15 °C)ФемтопаскальФут морской воды (15 °C)ФемтопаскальФут морской воды (60 °F)ГигапаскальГрамм силы на квадратный сантиметрГектопаскальДюйм ртутного столба (32 ° F) Дюйм ртутного столба (60 °F) Дюйм водяного столба (4 °C) Дюйм водяного столба (60 °F) Килограмм-сила на квадратный сантиметр Килограмм-сила на квадратный метрКилограмм-сила на квадратный миллиметрКилоньютон на квадратный метрКилопаскальКилофунт на квадратный дюймКип-сила на квадратный дюймМегапаскальМетр Морская водаметр воды (4 °C)микробармикропаскальмиллибармиллиметр ртутного столба (0 °C)миллиметр воды (4 °C)миллипаскальнанопаскальньютон на квадратный сантиметрньютон на квадратный метрньютон на квадратный миллиметрпаскальпетапаскальпикопаскальпьезафунт на квадратный дюймфунт на квадратный футфунт-сила на квадратный футфунт-сила на квадратный дюймфунты на квадрат FootStandard AtmosphereTerapascalTon-Force (длинный) на квадратный фут-тонна-сила (long) на квадратный дюйм Тонна-сила (короткая) на квадратный футТонна-сила (короткая) на квадратный дюйм торр | ⎘ Копировать |
👎
Формула
Перезагрузить
👍
Интенсивность нагрузки на фундамент с учетом осадочного решения
ШАГ 0: Сводка предварительных расчетов
ШАГ 1: Преобразование входных данных в базовые единицы
Осадка в фундаменте: 5 миллиметров —> 0,005 метра (проверьте преобразование здесь)
Коэффициент, зависящий от внутреннего трения: 10 — > Преобразование не требуется
Глубина фундамента: 15 метров —> 15 метров Преобразование не требуется
Ширина основания: 2 метра —> 2 метра Преобразование не требуется
Коэффициент, зависящий от сцепления: 10 —> Преобразование не требуется
ШАГ 2: Вычислите формулу
ШАГ 3: Преобразуйте результат в единицы измерения
825000 Паскаль —> 0,825 Мегапаскаль (Проверьте преобразование здесь)
< 2 Калькуляторы осадки под фундаментИнтенсивность нагрузки на фундамент с учетом формулы осадки
Интенсивность нагрузки = (Осадка в фундаменте*Коэффициент, зависящий от внутреннего трения)*(1+(2*Глубина основания)/Ширина основания)+((Осадка в основании*Коэффициент зависимости от сцепления)/Ширина основания)
q f = (P*C 1 )*(1+(2*D)/B)+((P*C 2 )/B)
Что такое интенсивность нагрузки?
Фундаменты распределяют нагрузки надстройки на большую площадь так, чтобы интенсивность нагрузки на ее основание (т.
е. общая нагрузка, деленная на общую площадь) не превышала безопасную несущую способность подпочвенного слоя.
Как рассчитать интенсивность нагрузки на фундамент с учетом осадки?
Интенсивность нагрузки на фундамент с учетом данных Калькулятор осадки использует Интенсивность нагрузки = (Осадка в фундаменте * Коэффициент, зависящий от внутреннего трения) * (1+(2 * Глубина фундамента) / Ширина фундамента) + ((Осадка в фундаменте * Коэффициент, зависящий от сцепление)/ширина основания) для расчета интенсивности нагрузки. Интенсивность нагрузки на фундамент с учетом формулы осадки определяется как нагрузка, приложенная к единице площади грунта. Интенсивность нагрузки обозначается как q ф символ.
Как рассчитать нагрузку на фундамент с учетом осадки с помощью этого онлайн-калькулятора? Чтобы использовать этот онлайн-калькулятор для Интенсивности нагрузки на фундамент с учетом осадки, введите Осадка в фундаменте (P) , Коэффициент, зависящий от внутреннего трения (C 1 ) , Глубина фундамента (D) , Ширина фундамента (B) & Коэффициент, зависящий от сцепления (C 2 ) и нажмите кнопку расчета.
Вот как можно объяснить расчет интенсивности нагрузки на фундамент с заданной осадкой с заданными входными значениями -> 0,084127 = (0,005*10)*(1+(2*15)/2)+((0,005*10)/2) .
Часто задаваемые вопросы
Что такое интенсивность нагрузки на фундамент с учетом осадки?
Интенсивность нагрузки на фундамент с учетом формулы осадки определяется как нагрузка, приложенная к единице площади грунта, и представляется как q f = (P*C 1 )*(1+(2*D)/B) +((P*C 2 )/B) или Интенсивность нагрузки = (Осадка в фундаменте*Коэффициент, зависящий от внутреннего трения)*(1+(2*Глубина фундамента)/Ширина фундамента)+(( Осадка в фундаменте*Коэффициент зависит от сцепления)/Ширина основания) . Осадка в фундаменте — это вертикальное перемещение фундамента из-за приложенной нагрузки, коэффициент, зависящий от внутреннего трения, зависит от угла внутреннего трения, глубина фундамента — это больший размер фундамента, ширина фундамента — это меньший размер фундамента и зависит от коэффициента.
