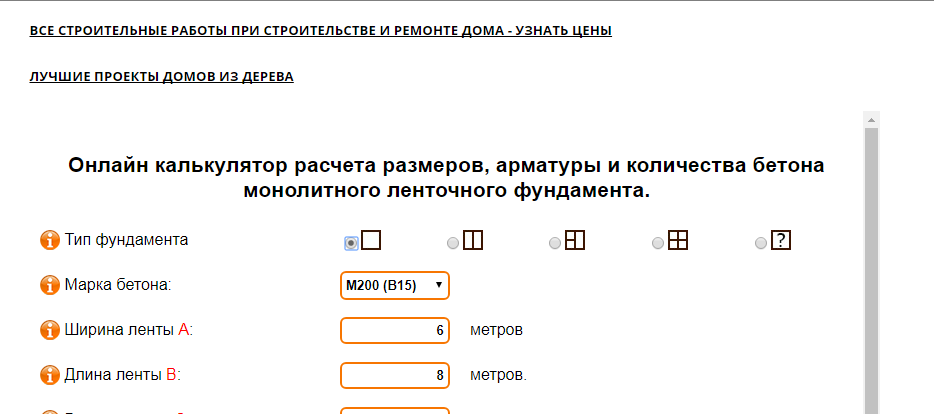

Расчет фундамента – Онлайн калькулятор

Онлайн калькулятор расчета фундамента KALK.PRO позволяет заниматься полноценным проектированием фундаментов, облегчает вычисления и способствует экономии на материалах, без пренебрежения строительными нормами. Методика расчета основана на продвинутом алгоритме математической модели с учетом нормативных документов СНиП 2.02.01-83 (СП 22.13330.2011), СНиП 3.03.01-87 (СП 70.13330.2011), СНиП 52-01-2003 (СП 63.13330.2010), СНиП 23-01-99 (СП 131.13330.2012).

По результатам работы калькулятора вы получите подробную смету на строительство фундамента под ключ, удобный и наглядный чертеж конструкции, простую и понятную схему вязки арматуры, а также интерактивную 3D-модель для оценки получившегося сооружения. Мы даем доступ к скачиванию всех материалов в форматах OBJ, PNG и PDF.

Вам будут известны следующие параметры:

  • Характеристики фундамента. Ширина, толщина, объем, глубина заложения, допустимые нагрузки на грунт.
  • Материалы. Количество арматуры, вязальной проволоки, досок для опалубки, бетона, цемента, щебня, песка.
  • Объем земляных работ. Необходимая кубатура грунта, которую придется освободить под фундамент.

На данный момент доступен расчет ленточного фундамента (полноценный) и монолитной плиты (упрощенный). В скором времени должны появиться калькуляторы для вычисления свайного, столбчатого и винтового фундаментов. Добавьте наш сайт в закладки и не пропустите их появление!

Калькулятор фундамента KALK.PRO на основании встроенного расчета материалов и арматуры продемонстрирует вашу будущую конструкцию. С помощью 3D-визуализации вы сможете посмотреть, как должен выглядеть ваш армокаркас, вплоть до мельчайших деталей.

Расчет фундамента

Возведение любого дома начинается с расчета фундамента, он является опорой для всей вышележащей конструкции и оттого насколько качественно его смонтировали, зависит долговечность всего сооружения. Принимая решение о выполнении работ по созданию основания своими руками, важно не допустить ошибок при начальных вычислениях и тем более не нужно пытаться сэкономить на материалах. Помните, что грамотно спроектированный фундамент — залог вашей безопасности.

Инструкция

Рядовому пользователю необязательно быть специалистом в строительстве для того, чтобы пользоваться нашим сервисом. Интерфейс интуитивно понятен, а любое недопустимое значение программа обозначит красной подсветкой.

В большинстве случаев, от вас требуется лишь ввести минимальное количество информации:

  • предполагаемые габариты фундамента;
  • марку арматуры на выбор;
  • марку бетона.

В процессе расчета фундамента под дом, вам может быть потребуется ввести некоторые дополнительные величины, но их также можно рассчитать на наших калькуляторах:

  • глубина заложения фундамента;
  • расчетное сопротивление грунта;
  • калькулятор блоков (расчет нагрузки).

Мы подготовили для вас ознакомительное видео, в котором поэтапно рассказывается весь функционал и принцип работы калькулятора фундамента онлайн.

Наш калькулятор также позволяет произвести расчет объема (кубатуру) фундамента в м3, для того чтобы заранее знали, какой объем земляных работ предстоит выполнить.

Расчет бетона на фундамент

Бетон является важнейшим компонентом фундамента, по сути это его «плоть» и от того насколько качественная смесь используется, зависит большинство характеристик основания. При выборе раствора особое внимание стоит уделять показателю класса (марки) прочности, который определяет предельно-допустимые нагрузки на сжатие полностью сформировавшейся смеси. Выражается в кгс/см², т.е. сколько кг способен выдержать 1 см2 поверхности.

По большей части, марка бетона определяется пропорциями цемента, песка (щебня, гравия) и воды, а также условий при которых раствор затвердевал Всего существует около 15 классов прочности о тМ50 (В3,5) до М800 (B60), но в частном строительстве наиболее распространены марки М100-М400. Соответственно, бетон М100 подходит для легких сооружений – гаражей, бань, оборудования, а М400 – для многоэтажных тяжелых зданий, например, из кирпича. Но в абсолютном большинстве случаев, выбирается бетон марки М300.

С помощью нашего калькулятора, вы получите расчет бетона на фундамент (объем, масса). Все значения будут доступны прямо в интерфейсе – вам не нужно переключаться на другие вкладки. Однако от вас требуется ввести, используемую марку бетона.

Расчет цемента на фундамент с помощью нашего онлайн-калькулятора никогда не был таким простым. Просто заполняйте поля в инструменте и в результатах расчета вы получите необходимые значения!

Расчет арматуры для фундамента

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Информация по назначению калькулятора

Онлайн калькулятор строительных блоков

предназначен для выполнения расчетов строительных материалов необходимых для постройки стен домов, гаражей, хозяйственных и других помещений. В расчетах могут быть учтены размеры фронтонов постройки, дверные и оконные проемы, а так же сопутствующие материалы, такие как строительный раствор и кладочная сетка. Будьте внимательны при заполнении данных, обращайте особое внимание на единицы измерения.

Т ехнологии не стоят на месте и строительные в том числе. Для строительства стен на смену дереву пришел кирпич, а сегодня его место все чаще занимают строительные блоки, получаемые искусственным путем, и в зависимости от используемого сырья, могут обладать различными характеристиками.

С троительные блоки популярны при возведении малоэтажных зданий, и стен монолитно-каркасных построек. Из них можно не только возводить наружные стены, но так же использовать для внутренних перегородок и межкомнатных стен. Бетонные блоки подойдут и для изготовления сборного фундамента для легких построек.

П реимущества строительных блоков очевидны. С их помощью можно в сжатые сроки построить здание без использования специальной техники. Они обладают хорошей теплоизоляцией и необходимой прочностью. Поэтому средства, потраченные на утепление, будут существенно ниже, чем при строительстве из кирпича. А если сравнивать строительные блоки с деревянными срубами, то это не только меньше дополнительных средств и работ, но и более высокая долговечность постройки.

Рассчитать фундамент под дом

В современных реалиях рассчитать фундамент под дом может практически каждый — вам не нужно обладать специальными знаниями и необязательно пользоваться дорогостоящими услугами специалистов. Однако перед тем, как начать строительство необходимо понимать, какой вид фундамента будет наиболее рациональным для вашего участка. Напомним, что физико-географическое положение и геоморфологические условия местности, оказывают непосредственное влияние на тип и стоимость будущей конструкции.

Факторы выбора типа основания

Почва — важнейший фактор при строительстве дома, от ее состава напрямую зависит, трудоемкость процесса и затраты на сооружение фундамента. В некоторых случаях доходит до того, что выгоднее купить новый участок, чем вкладываться в преобразование существующего. Поэтому самое первое, что вам необходимо сделать на новом участке – это определить тип грунта.

Если у вас нет лишних денег, то вам необходимо научиться определять почвы самостоятельно. Важно знать, что все виды грунтов делятся на скальные, глинистые и песчаные. Каждый тип обладает своим набором уникальных свойств, самыми важными из которых являются несущая способность, пучинистость и глубина промерзания.

Грунтовые воды — второй коварный спутник любого строителя. Если у вас высокий уровень залегания водоносного горизонта, то это очень плохие перспективы в будущем. В теплых регионах будут беспокоить бесконечные подтопления, сырость, плесень и грибки. Растворенные агрессивные химические соединения будут медленно убивать ваше основание, разрыхляя и растворяя бетон.

В холодных областях предыдущие факторы действуют в меньшей степени, зато силы морозного пучения с легкостью разорвут неправильно построенное основание за несколько зим. Поэтому крайне важно строить дом на возвышенностях и избегать низменностей, особенно если рядом находится водотоки и водоемы.

Провести анализ грунта и узнать уровень грунтовых вод, вам помогут наши статьи в разделе «Фундаменты, грунты, основания». Рассчитать нагрузки и остальные важные параметры, согласно СНИП, вы сможете с помощью соответствующих калькуляторов нашего проекта KALK.PRO.

Температура – объединяет два предыдущих фактора в единое целое. Она является последним решающим фактором, который может повлиять на выбор основания.

При строительстве фундамента наиболее важными показателями являются глубина промерзания грунта и уровень залегания подземных вод. В условиях континентального климата (при низких температурах зимой и высоких летом), который встречается на большей части территории России, ежегодно почвы промерзают на значительную глубину, а затем оттаивают.

В случае, если УГВ находится выше отметки промерзания, то начинают действовать силы пучения. Вода, содержащаяся в грунте, замерзает и превращается в лед, тем самым увеличивая свой объем.

Мощь этого процесса нельзя недооценивать, силы с которой они могут давить на фундамент составляют десятки тонн на квадратный метр. Такое внушительное воздействие с легкостью деформирует любую конструкцию и приведет ее в движение.

Поэтому очень важно знать нормативную глубину, на которую ежегодно промерзает грунт. Закладывая фундамент ниже этого уровня, вы оберегаете его от этих разрушительных сил, но одновременно с этим пропорционально возрастает стоимость основания.

Виды фундаментов для дома

Отталкиваясь от этих «входных» условий, теперь можно перейти к обзору видов фундаментов. Их классификация основывается на конструктивных особенностях и технологии возведения. Наибольшей популярностью пользуются ленточные, монолитные, столбчатые, свайные основания и их комбинации.

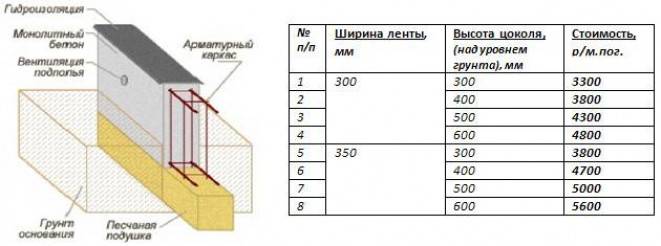

Ленточный фундамент

Ленточный фундамент – свое название получил из-за внешнего сходства с лентой. Монолитная или сборная железобетонная полоса проходит под всеми несущими стенами здания, оказывая равномерное давление на грунт.Один из самых простых и доступных в частном строительстве.

Трудоемкость процесса минимальна, технология монтажа не отличается особой сложностью и обходится относительно недорого. Подходит для большинства случаев при сооружении малоэтажных зданий, легко выдерживает большие нагрузки. При низком уровне грунтовых вод используется мелкозаглубленный ленточный фундамент, при высоком – заглубленный.

При крайне проблематичных почвах, когда ленту приходится очень сильно заглублять на 2 м и более, целесообразность использования данного вида основания пропадает и следует рассмотреть другие варианты.

У нас вы можете выполнить расчет фундаментов мелкого заложения и глубокого. Для того чтобы определить, какой тип вам подходит воспользуйтесь нашим калькулятором глубины заложения фундамента.

Монолитная плита

Плитный фундамент – монолитная железобетонная плита, расположенная под всей площадью здания. За счет большого объема земляных работ и огромных затрат на бетон, стоимость конструкции возрастает в разы, по сравнению с лентой. Это один из самых дорогих, но в то же время эффективных видов оснований.

Из-за однородности и большой площади соприкосновения с грунтом, этот вид фундамента легко переносит значительные вертикальные и горизонтальные нагрузки. ;Ему не страшны силы морозного пучения и высокий уровень грунтовых вод. Он стабильно проявляет себя на слабонесущих почвах, а также выдерживает тяжелые дома из кирпича и камня.

Столбчатый фундамент

Столбчатый фундамент – это конструкция из столбов и перекрытий, которая применяется при возведении сооружений из легких материалов. ;Устройство фундамента крайне незамысловато. По периметру и в местах повышенной нагрузки (чаще всего это пересечении стен), ставятся столбы, которые сверху соединяются балками из дерева или металла.

Данное основание приобрело широкую популярность из-за активного строительства домов из бруса и СИП-панелей. Оно экономично, надежно и не требует работ по гидроизоляции. Защищает ваш дом от плесени и преждевременного разрушения древесины. Тем не менее, фундамент крайне требователен к грунту, ему категорически запрещены подвижки и пучения.

Онлайн калькулятор расчета фундамента

Быстрый расчет фундамента

Для быстрого и удобного расчета фундамента вам понадобится онлайн калькулятор. В случае, если вам требуется узнать, сколько бетона необходимо взять для строительства, этот сервис станет вашим надежным помощником. Все, что необходимо — это вести данные в специальные поля и нажать кнопку для подсчета. Калькулятор имеет следующее поля для заполнения:

  • Периметр. Следует указать длину всех сторон будущей постройки в метрах.
  • Подземная часть и ее глубина.
  • Надземный элемент основы, который уходит в высоту. Необходимо указать длину верхней части цокольного этажа в метрах.
  • Ширину следует записывать в метрах.
  • Марка бетона.

Марка бетонаСоотношение материала (Цемент х Песок х Щебень)
Расход Цемента на 1м3 бенона (кг.)
М-1001 х 4.6 х 7.0170
М-1501 х 3.5 х 5.7200
М-2001 х 2.8 х 4.8240
М-2501 х 2.1 х 3.9300
М-3001 х 1. 9 х 3.7320

Удобный сервис в режиме онлайн поможет определить размер, количество, диаметр и объем бетона. Фундамент – это основная часть постройки. Поэтому правильный подсчет – очень важный этап, который влияет на дальнейшую постройку объекта.

Кроме этого, при выборе основы будущего дома, рекомендуется проконсультироваться с профессионалами в области строительства. Они смогут грамотно подсказать, подходит ли выбранный вами вид для постройки объекта или нет.

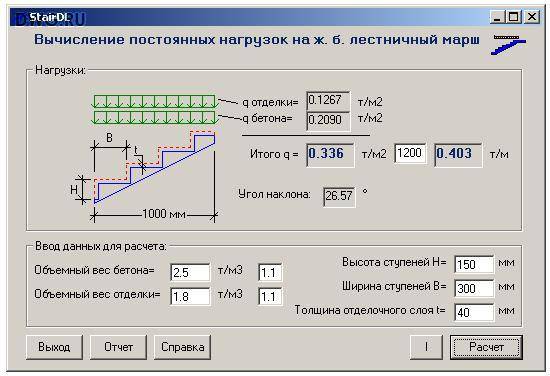

Нагрузка на колонну, балку и плиту | Расчет конструкции колонн Pdf | Как рассчитать размер колонны для здания

Как рассчитать нагрузку на колонну, балку и плиту

Общий Расчет нагрузки на колонны, балки, перекрытия мы должны знать о различных нагрузках поступающих на колонну . Обычно , Колонна , Балка

и Плита компоновка видны в раме типа структуры . В каркасной конструкции нагрузка перенесена на плиту балки, балки на колонну и в конечном итоге она достигла фундамента здания .

Для расчета нагрузки здания , нагрузки на следующие элементы должны быть рассчитаны ,


Что такое столбец

Длина колонны обычно равна 3 раза по их наименьшему размеру поперечного сечения .Прочность на любых столбцов в основном зависит на его формах и Размер из кросс Раздел , Длина , Расположение и Положение Колонна .

Колонна представляет собой вертикальный компонент в строительной конструкции , которая в основном предназначена для восприятия сжимающей и изгибающей нагрузки

. Колонна является одним из важных структурных элементов строительной конструкции .В соответствии с Load , поступающим в столбец , размер увеличивается на или уменьшается на .

Расчет нагрузки на колонну


Что такое луч

Beam горизонтальный элемент горизонтальный конструкционный элемент

в строительстве , что составляет , разработанный для перевозки сдвиговых усилий, сгибание мгновение , а передач нагрузка на столбцы на Оба конца этого. Нижняя часть балки испытывает силу растяжения , а верхняя часть — силу сжатия . Следовательно, стальная арматура More равна при условии в нижней части по сравнению с в верхней части балки .


Что такое плита

Плита представляет собой структурный элемент уровня здания , который предоставил для создания плоской твердой поверхности .Эти плоских поверхностей из плит используются для изготовления этажей , крыш и потолков . Это горизонтальный структурный элемент , размер которого может варьироваться в зависимости от размера конструкции и площади и его толщины также могут различаться.

Но минимальная толщина плиты указана для нормальной конструкции около 125 мм . Обычно , каждая плита поддерживается балкой , колонной и стеной вокруг ее.


Нагрузка на колонну, балку и плиту

1) Собственный вес колонны X Количество этажей

2) Собственный вес балок на погонный метр

3) Нагрузка на стены на погонный метр

4) Суммарная нагрузка на плиту (постоянная нагрузка + динамическая нагрузка + собственный вес)

Помимо этого выше нагрузки , колонны также подвергаются изгибающим моментам , которые имеют рассматриваемые в окончательном проекте .

Самый эффективный метод проектирования конструкций заключается в использовании передовых структурных программ проектирования , таких как ETABS или STAAD Pro.

Эти инструменты

являются сокращенными трудоемкими и методами потребления ручных расчетов для конструктивного проектирования , это очень рекомендуется в настоящее время в поле .

для профессиональный структурный дизайн практика, есть некоторые основных предположений мы используем для расчета нагрузки на конструкцию .

Подробнее : Расчет количества стали Таблица Excel


Расчет конструкции колонны

1. Расчет нагрузки на колонну

Мы знаем , что Self вес бетона бетона составляет около 2400 кг / м3, , что составляет эквивалент до 240 кН и Self вес из сталь составляет около 8000 кг/м3.

Итак, если мы предположим a размер столбца 230 мм х 600 мм с 1% сталь и 3 метра стандартная высота , Self вес колонна составляет около 1000 кг

на этаж, что равно на 10 кН.

  • Объем бетона = 0,23 x 0,60 x 3 = 0,414 м³
  • Вес бетона = 0,414 x 2400 = 993.6 кг
  • вес стали (1%) в бетоне = 0,414х 0,01 x 8000 = 33 кг
  • Общий вес колонны = 994 + 33 = 1026 кг = 103 кг

При выполнении колонны проектирования расчетов , мы принимаем собственную

вес из колонн составляет от 10 до 15 кН на этаж.


2. Расчет нагрузки на балку

Мы принимаем тот же метод расчетов для балок тоже.

мы предполагаем, что каждый метр из балки имеет размеры из 230 мм x 450 мм исключая толщину плиты .

Предположим, что каждый (1 м) метр балки имеет размерность

  • 230 мм x 450 мм, за исключением плиты .
  • Объем бетона = 0.23 x 0,60 x 1 = 0.138m³
  • вес бетона = 0,138 x 2400 = 333 кг
  • Масса стали (2%) в бетоне = 0 .138 x 0,02 x 8000 = 22 кг
  • Общий вес колонны = 333 + 22 = 355 кг/м = 3,5 кН/м

Таким образом, собственный вес 90 004 составит 3,5 кН

. за п.м. .


3. Расчет нагрузки на стену

мы знаем, что Плотность кирпича варьируется от 1500 до 2000 кг на кубический метр.

Для толщиной 6 дюймов Кирпичная стена из 3 метра высотой и длиной 1 метр ,

нагрузочный/погонный метр должен быть равен 0. 150 х 1 х 3 х 2000 = 900 кг,

, что эквивалентно от до 9 кН/метр.

Этот метод может быть принят для расчета нагрузки кирпича на погонный метр для любого типа кирпича с использованием этого метода .

Для газобетона блоков и автоклавного бетона блоков , таких как Aerocon или Siporex , вес на кубический метр составляет от 550 до 7000 кг на 90 м.

если вы с использованием этих блоков для конструкции , нагрузка на стену на погонный метр может составлять всего 4 кН/метр , использование этого блока может значительно уменьшить 90 стоимость проекта .


4.

Расчет нагрузки на плиту

Допустим, толщина плиты 125 мм.

Итак, Self вес из каждых квадратных метров из плиты будет равным

= 0.125 х 1 х 2400 = 300 кг, что эквивалентно 3 кН.

Теперь, если мы считаем , то Окончательная нагрузка составляет 1 кН на метр, а наложенная динамическая нагрузка составляет 2 кН на метр.

Итак, из данных выше мы можем оценить нагрузку на плиту примерно от 6 до 7 кН на квадратный метр.


5. Фактор безопасности

В конце концов, после вычислив всю нагрузку на столбец , не забыть к добавить в коэффициент запаса , который наиболее важен для любого здания

6

6 для любой конструкции

6

сейф и удобная производительность здание в течение расчетного срока службы продолжительности .

Это важно , когда Расчет нагрузки на столбце выполнен.

Согласно IS 456:2000 коэффициент запаса прочности равен 1,5.

как рассчитать нагрузку здания скачать pdf

Как рассчитать размер колонны для здания

Колонна является одним из важных элементов любой строительной конструкции . Размер колонны для здания составляет , рассчитанный в соответствии с нагрузкой , поступающей на колонну от надстройки .

Для зданий с тяжелыми условиями нагрузки , размер столбца равен увеличенному . Размер колонны является важным фактором , в то время как проектирование любой строительной конструкции .

Различие размеров колонн, используемых в конструкции здания ,

  • 9 «X 9»
  • 9 «x 12»
  • 12 «x 12»
  • 12 «x 15»
  • 15 «x 18»
  • 18 «x 18»
  • 20 «x 24»
  • В соответствии с Структурная нагрузка Можно использовать больше размера .

Для расчета размера столбца нам требуется следующие данные ,

  • сорт стали
  • класс бетона
  • факторированная нагрузка на столбец

(Примечание: Минимальный размер от столбца не должен быть менее 9 «х 9» (230 мм x 230 мм)

.

Pu = 0,4 f ck A c + 0,67 f y A sc (№ статьи: 39.3 № страницы: 71 IS 456:2000)

Pu = осевая нагрузка на колонну

f ck = Характеристики прочности бетона на сжатие

A c = площадь бетона

f y = Характеристики Прочность бетона на растяжение

A sc = Площадь стальной арматуры

A c = A g – A sc

А сбн = 0. 01 А г

А в = 0,99 А г

Где A г = Общая площадь столбца

Учитывать 1% стали в колонне,

A c  = A г –  A sc

Пример: Конструкция короткая квадратная колонна из железобетона подвергается осевой сжимающей нагрузке в 600 кН . Марка бетона М-20 , а марка стали Fe -500 .Берем Сталь 1% и Коэффициент запаса = 1,5.

Pu = 600 кН, f ck = 20 Н/мм 2 , f y = 500 Н/мм 2 , сталь = 1 %, коэффициент запаса прочности = 1,5

RCC колонна

Pu = осевая сжимающая нагрузка на колонну = 600 кН

Расчетная нагрузка на колонну = Pu = 600 x 1,5 = 900 кН

P u = 0,4 f ск A c + 0,67 f y  A sc

900 х 10 3 = 0. 4 x 20 x (0,99 А г ) + 0,67 x 500 x (0,01 А г )

900 x 10 3 = 7,92 А г + 3,35 А г

900 x 10 3 = 11,27 А г

А г = 79858 мм 2

для квадратной колонки ,

Размер столбца = √79858

Размер стойки = 282,59 мм

Обеспечить квадратную колонку размером 285 мм x 285 мм

A г = Прилагается = 81225 мм 2

А сбн = 0.01 А г = 0,01 x 81225

A sc = 812,25 мм 2

Секция проектирования колонн RCC

Обеспечить 8 шт. стали диаметром 12 мм с площадью стали = 905 мм 2

Размер колонны для 600 кН нагрузка 285 мм x 285 мм (12″ x12″)


Смотреть видео: Расчет нагрузки на колонну


Часто задаваемые вопросы

Как рассчитать нагрузку на балку?

Факторами, влияющими на общую нагрузку на балку, являются Вес бетона и Вес стали (2%) в бетоне.
Отсюда Общий вес балки = Вес бетона + Вес стали .
Приблизительная нагрузка на балку размером 230 мм x 450 мм составляет около 3,5 кН/м.

Как рассчитать нагрузку плиты на балку?

Обычно плита имеет толщину 125 мм. Таким образом, собственный вес каждого квадратного метра плиты будет равен произведению толщины плиты и нагрузки бетона на квадратный метр , которая оценивается примерно в 3KN .
Учитывайте конечную нагрузку и наложенную динамическую нагрузку,
Общая нагрузка на плиту будет составлять около от 6 до 7 кН на квадратный метр .

Как выполнить расчет нагрузки на стену?

Расчет нагрузки на стены:
1. Плотность кирпичных стен с раствором находится в пределах 1600-2200 кг/м3 . Итак, собственный вес кирпичной стены будем считать равным 2200 кг/м3
2. Размеры кирпичной стены примем как Длина = 1 метр, Ширина = 0.152 мм, а высота = 2,5 метра, следовательно, объем стены = 1 м × 0,152 м × 2,5 м = 0,38 м3
3. Рассчитайте собственную нагрузку кирпичной стены, которая будет равна, Вес = объем × плотность, Собственная нагрузка = 0,38 м3 × 2200 кг/м3 = 836 кг/м
4. Что равно 8,36 кН/м , это толщина кирпичной стены.

Что такое столбец?

Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающей и изгибающей нагрузки .Колонна является одним из важных конструктивных элементов конструкции здания. В зависимости от нагрузки на колонну размер увеличивается или уменьшается.

Как рассчитать собственную нагрузку здания

Расчет Собственная нагрузка  для здания = Объем элемента x Вес единицы материалов.
Это делается простым вычислением точного объема каждого элемента и умножением удельного веса соответствующих материалов , из которых он состоит, и статической нагрузки  можно определить для каждого компонента.

Расчет нагрузки на колонну

Объем бетона = 0,23 x 0,60 х 3 = 0,414 м³
Масса бетона = 0,414 x 2400 = 993,6 кг Масса стали (1%) в бетоне = 0,414х 0,01 x 8000 = 33 кг
Общий вес колонны = 994 + 33 = 1026 кг = 10 кН

Расчет нагрузки на балку

300 мм x 600 мм без учета толщины плиты.
Объем бетона = 0.30 x 0,60 x 1 =0,18 м³
Вес бетона = 0,18 x 2400 = 432 кг
Вес стали (2 %) в бетоне = 0,18 x 2 % x 7850 = 28,26 кг 9 010014 Общий вес колонны = 432 + 28,26 = 460,26 кг/м = 4,51 кН/м

Нагрузка на колонну

Колонна представляет собой вертикальный компонент конструкции здания, который в основном предназначен для восприятия сжимающей и изгибающей нагрузки. Длина колонны обычно в 3 раза превышает ее наименьший размер поперечного сечения.Прочность любой колонны в основном зависит от ее формы и размера поперечного сечения, длины, местоположения и положения колонны.

Расчет статической нагрузки для здания

Собственная нагрузка  = объем элемента x удельный вес материалов.
Путем вычисления объема каждого элемента и умножения на единицу веса материалов, из которых он состоит, можно определить точную статическая нагрузка  для каждого компонента.

Расчет динамической нагрузки

Для расчета динамической нагрузки необходимо следовать допустимым значениям динамической нагрузки в IS-875.Как правило, для жилых зданий мы принимаем 3 кН/м2. Значение LIVE LOAD изменено как тип конструкции, и для этого вы должны увидеть IS-875

.

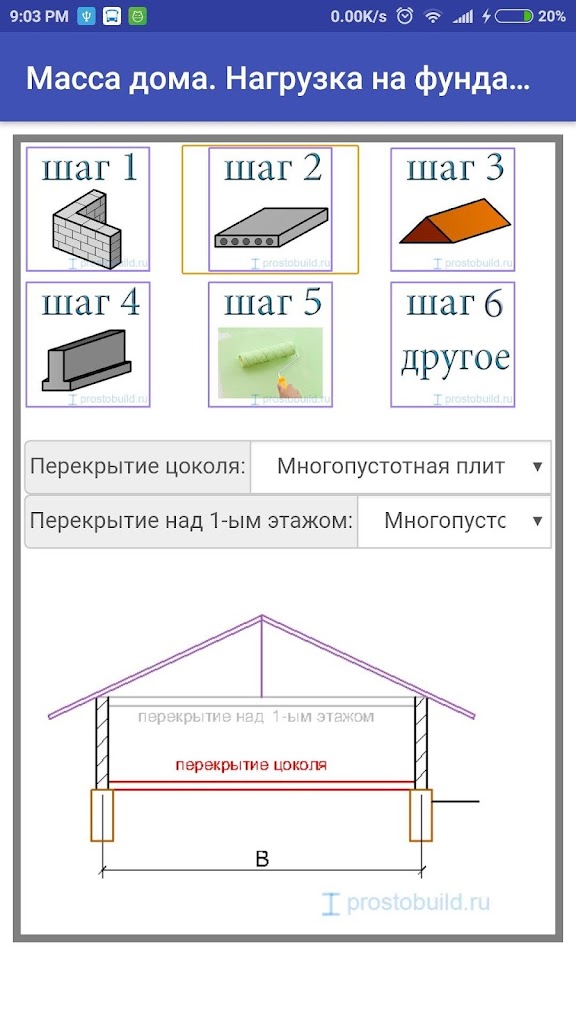

Расчет нагрузки здания

Нагрузка на здание представляет собой сумму постоянной нагрузки, временной нагрузки, ветровой нагрузки и снеговой нагрузки, если здание расположено в зоне снегопада. Стойкие нагрузки — это статические силы, которые остаются неизменными в течение длительного времени. Они могут быть на растяжение или сжатие. Временные нагрузки  в основном переменные или подвижные нагрузки .Эти нагрузки могут иметь значительный динамический элемент и могут включать такие факторы, как удар, импульс, вибрация, выплескивание жидкости и т. д.


Вам также может понравиться:

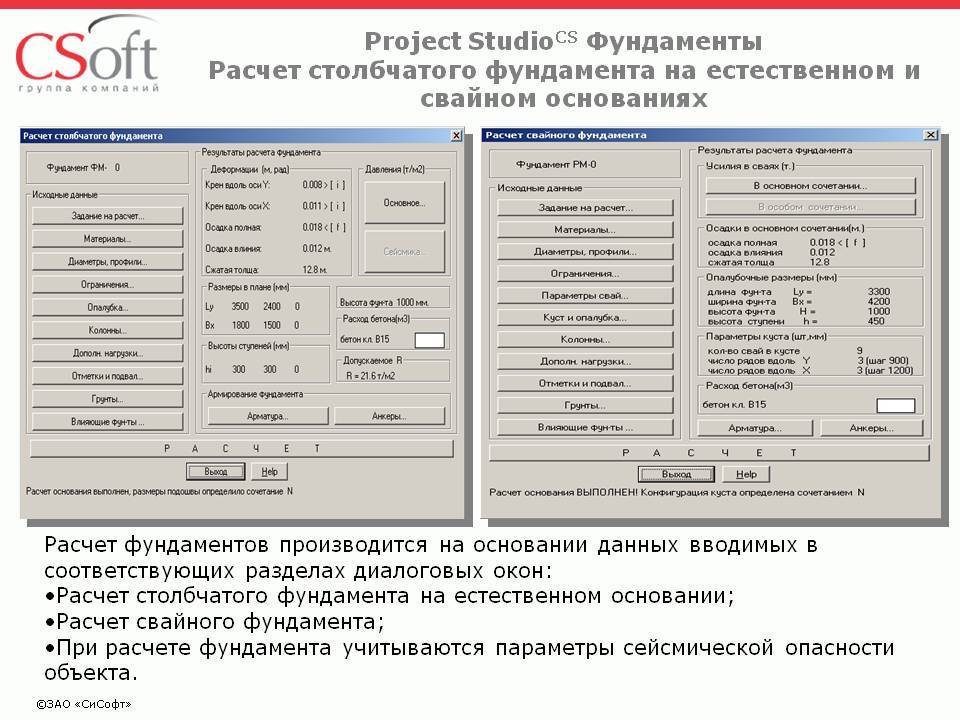

Проектный расчет изолированного фундамента — Портал гражданского строительства

ВВЕДЕНИЕ
Фундаменты – это основания, уложенные на грунт, поверх которых возводится конструкция. Таким образом, это фундамент, на котором стоит здание или любое подобное сооружение.Они сделаны из бетона с арматурой внутри и залиты в выкопанную канаву или трубопровод. Перед строительством фундамента проводится испытание для оценки несущей способности грунта, чтобы определить тип фундамента, который будет построен.

Ниже приведены типы фундаментов и ситуация, при которой они применяются, определена для лучшего понимания-

1. Изолированный фундамент
2. Комбинированный фундамент
3. Плотный фундамент

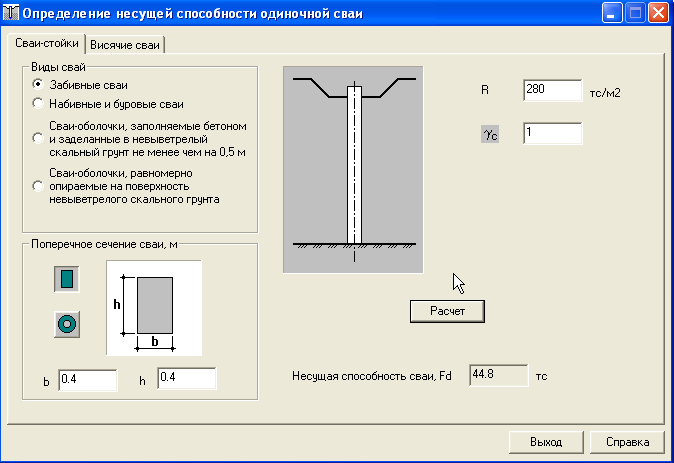

4. Свайный фундамент

Если грунт мягкий или он глинистый, то он не сможет удержать конструкцию, если не будет обеспечен прочный фундамент.В такой ситуации предпочтение отдается свайному фундаменту. Это связано с тем, что свайный фундамент передает нагрузку за счет торцевого подшипника и поверхностного трения. В случае достаточной прочности грунта предпочтительнее изолированный фундамент. Как правило, в жилых домах предпочтение отдается изолированным и комбинированным фундаментам. Если расстояние между изолированными фундаментами таково, что их концы касаются друг друга или они перекрываются, то это означает, что расстояние между колонной и фундаментом мало.Следовательно, в таких случаях предпочтение отдается комбинированному фундаменту, поскольку он делает конструкцию устойчивой и экономичной. В других случаях, если на небольшой глубине грунт слабый, то вместо свайного фундамента строят ростверк, так как он позволяет эффективно распределять нагрузки под сооружением. Кроме того, наличие второстепенных и основных балок делает конструкцию более устойчивой в фундаменте.

Здесь мы взяли пример, чтобы показать, как выполняются расчеты для изолированного фундамента.Принимаются размеры колонны, марка бетона и стали, расчетная осевая нагрузка, расчетный изгибающий момент конструкции и несущая способность грунта. Кроме того, мы приняли кирпичную плоскую подошву толщиной 75 мм, а также РСС с М 10 в качестве марки бетона в РСС. В SBC 25% увеличено, так что фундамент может быть рассчитан на более высокую стоимость. Поскольку основание становится безопасным для более высокого значения SBC, то, естественно, оно будет безопасным для любого значения ниже этого.

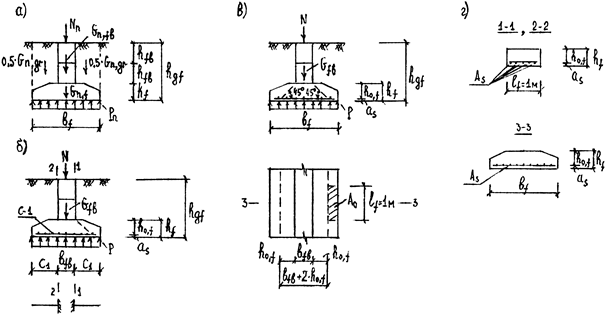

Ниже приведены этапы проектирования фундамента:
1.Доля основания для колонны
2. Проверка изгибающего момента
3. Проверка одностороннего сдвига
4. Проверка двустороннего сдвига
5. Проверка несущей способности
6. Проверка длины развертывания

Наконец, показана подробная схема для четкого представления конструкции фундамента. Если какая-либо информация отсутствует, то она предполагается для лучшего вычислительного подхода.

РАСПРЕДЕЛЕНИЕ ФУНДАМЕНТА ДЛЯ КОЛОННЫ:

Колонка B:



Максимальная расчетная осевая нагрузка = 1292.265 кН

Расчетный изгибающий момент=109,095 кНм

Бетонная смесь= M20

Нормативная прочность арматуры = 500 Н/мм 2

Размер колонны = 500 мм × 500 мм

Безопасная несущая способность грунта=120 кН/м 2 (предполагаемая)

При увеличении на 25% мы принимаем SBC равным 150 кН/м 2

Итак, заданная осевая нагрузка на колонну = 1292,265 кН

Добавить 10% на собственный вес = 129,2 кН ​​

Всего = 1421,465 кун

Проверка на изгибающий момент:

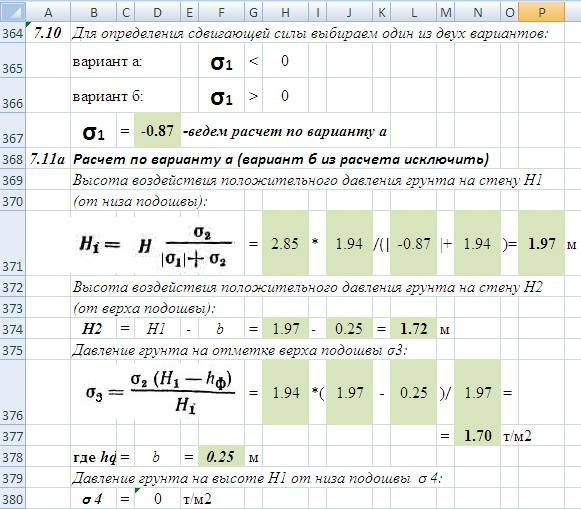

Проверка одностороннего сдвига

Проверка на двусторонний сдвиг

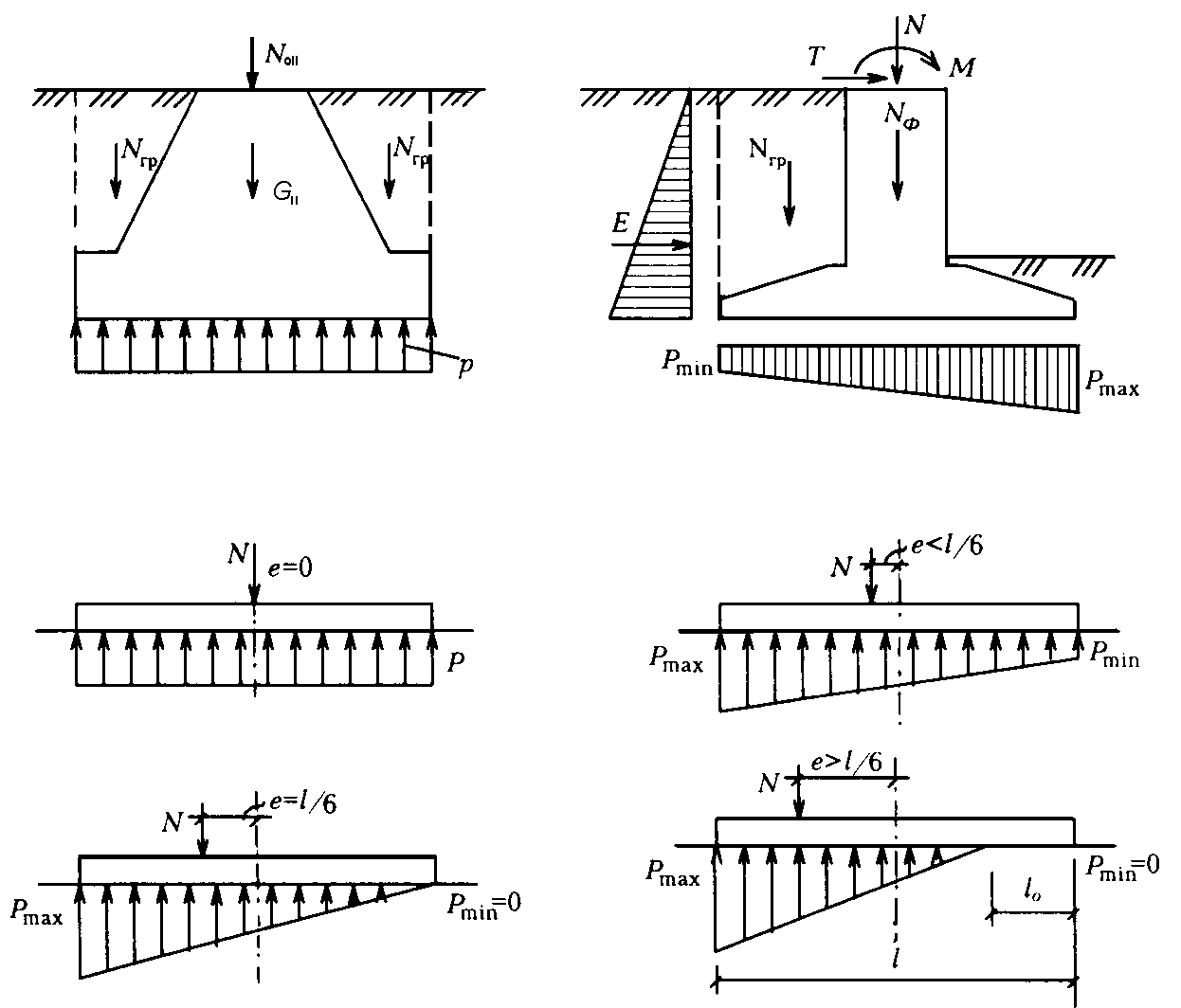

Проверка напряжения подшипника

Проверка длины развертывания

Канварджот Сингх

Канварджот Сингх является основателем портала гражданского строительства, ведущего веб-сайта в области гражданского строительства, который был отмечен CIDC как лучшая онлайн-публикация. Он получил степень бакалавра в области гражданского строительства в Университете Тапар в Патиале и работает над этим веб-сайтом со своей командой инженеров-строителей.

Модуль упругости бетона Калькулятор

Модуль упругости бетона Калькулятор Перейти к содержимому

Краткое описание

Модуль упругости является одним из наиболее важных свойств бетона или любого другого материала, поскольку он представляет собой способность материала сопротивляться деформации под действием приложенной нагрузки.Это свойство является основой нашего понимания прочности материала и основой для всех видов структурного анализа.

Любой инженер-строитель хорошо разбирается в определении и использовании модуля упругости (иногда называемого модулем Юнга ). Возможно, вам знакома приведенная ниже диаграмма напряжение-деформация. Линейная часть кривой представляет собой область упругой деформации, посредством которой модуль упругости E c выражается как отношение напряжения к деформации. Это всего лишь одна из нескольких модельных кривых, принятых нормами.

Модифицированная кривая напряжения-деформации Хогнестада для бетона

Этот онлайн-калькулятор позволяет вычислить модуль упругости бетона на основе следующих международных кодов:

  • ACI 318-19 (метрические и американские единицы) Метрические и американские единицы)
  • bs en 1992-1-1 318-19 определяет два уравнения, которые можно использовать для определения модуля упругости бетона.При использовании Equation 19.2.2.1.a плотность бетона должна быть в диапазоне от 1440 кг/куб.м до 2560 кг/куб.м (от 90 фунтов/куб.фут до 160 фунтов/куб.фут).

    Более старые версии ACI 318 (например, из ACI 318-08) использовали одни и те же уравнения в циклах кода, поэтому вы можете использовать калькулятор даже при разработке более раннего кода.

    ACI 363R-10 Код

    ACI 363 предназначен для высокопрочного бетона (HSC). Код описывает HSC как бетон с прочностью, превышающей или равной 55 МПа ( 8000 фунтов на квадратный дюйм).

    Некоторые страны принимают американские коды. Например, в Дубае муниципалитет придерживается формул ACI 318 для бетона нормальной прочности и ACI 363 для высокопрочного бетона.

    При использовании уравнения 6-1 прочность бетонного цилиндра через 28 дней должна находиться в диапазоне от 21 МПа до 83 МПа (от 3000 фунтов на кв. дюйм до 12 000 фунтов на кв. дюйм). При использовании уравнения 6-2 верхний предел прочности бетона составляет 83 МПа ( 12 000 фунтов на кв. дюйм).

    BS EN 1992-1-1, код

    Вы можете обратиться к полной таблице расчетов, основанной на Еврокоде 2, где указаны все расчетные свойства бетона. На веб-сайте Eurocode Applied.com есть онлайн-калькулятор.

    AS3600-2018 Код

    Последний австралийский код бетона AS3600-2018 имеет те же уравнения для модуля упругости, что и более старая версия кода AS3600-2009.

    Австралийский код моста AS5100 Часть 5 (бетон) также определяет точно такие же уравнения.

    AASHTO-LRFD 2017

    AASHTO-LRFD 2017 (8-я редакция) код моста определяет несколько уравнений для расчета модуля упругости бетона. Разработчик должен выбрать соответствующее уравнение в соответствии с условиями кода.

    Уравнения 5.4.2.4-1 основаны на диапазоне плотности бетона от 0,09 тысяч фунтов/куб.фут до 0,155 тысяч фунтов/куб.фут. Максимальная прочность бетонного цилиндра составляет 15 тысяч фунтов на квадратный дюйм для нормального бетона и 10 тысяч фунтов на квадратный дюйм для легкого бетона.

    Уравнения C5.4.2.4-1 и C5.4.2.4-3 могут использоваться для нормального бетона с плотностью 0,145 тысяч фунтов/куб.фут. Для других плотностей (например, легкий бетон) можно использовать другие уравнения.

    Уравнения C5.4.2.4-2 и C5. 4.2.4-3 могут использоваться для прочности бетонного цилиндра, не превышающей 10,0 ksi.

    Коэффициент K1 описывается как «поправочный коэффициент для источника заполнителя, принимаемый равным 1.0, если только это не определено физическим испытанием и не одобрено владельцем».

    IS 456:2000 Код

    Индийские нормы бетона принимают кубическую прочность, измеренную через 28 дней, в отличие от цилиндрической прочности бетона, используемой другими нормами.

    Онлайн-калькулятор помечает любые предупреждения, если эти условия не удовлетворяются пользовательским вводом.

    Вставка

    Общие сведения об изолированных фундаментах для стоечных конструкций

    Как известно каждому строителю, фундамент – это первое важное инженерное решение, принятое для строения.Без надлежащей поддержки конструкция может осесть или потерпеть серьезные, а иногда и катастрофические разрушения. Это относится не только к сплошным фундаментам, используемым в большинстве индивидуальных жилых домов, но и к так называемым «изолированным» фундаментам, используемым под несущими стойками, обычно используемыми в конструкции настила, стоечного каркаса и крыльца. К счастью, из-за их изолированной природы определить размер основания относительно просто.

    Фундаменты работают за счет распределения веса конструкции по большей площади поверхности

    Поскольку нижняя часть стойки имеет относительно небольшую сосредоточенную площадь поверхности, конструкционная нагрузка на стойку может проталкивать грунт, вызывая оседание и повреждение конструкции .Фундаменты работают, распределяя вес на стойке по более широкой площади, тем самым уменьшая количество фунтов на квадратный фут (psf) в любой точке поверхности почвы. Увеличивая площадь поверхности с помощью фундамента, одна и та же стойка может выдерживать большую нагрузку без оседания.

    Понимание нагрузки на конструкцию и несущей способности грунта

    При определении требований к основанию важно определить нагрузку на конструкцию, которую будет поддерживать каждая изолированная стойка, а также несущую способность грунта.

    При расчете веса конструкции, которую будет нести каждая стойка, собственный вес самой конструкции должен сочетаться с ожидаемой динамической нагрузкой, а также потенциальной снеговой нагрузкой.

    Общая нагрузка на конструкцию (включая собственный, живой и снежный вес) должна распределяться по достаточно широкой поверхности почвы — через фундамент — так, чтобы количество фунтов на квадратный фут у основания фундамента не превышало вместимость почвы. При перегрузке почва прогибается, и основание проседает. Это справедливо для фундаментов из любого материала.Поскольку грунт является слабым звеном, фундаменты, изготовленные из инженерных армированных волокном композитов, таких как FootingPad [гиперссылка на https://www.footingpad.com], не уступают по характеристикам бетонным фундаментам того же диаметра.

    Оценка нагрузки на конструкцию

    Для нагрузки на конструкцию обычно используются следующие эмпирические правила: статическая нагрузка, 40 фунтов. динамическая нагрузка на квадратный фут поверхности палубы. Замените динамическую нагрузку снеговой нагрузкой, если она превышает 40 фунтов.(Снеговая нагрузка может варьироваться от нуля до 75 фунтов на квадратный фут на севере США)

  • Здания с опорным каркасом : 5 фунтов. на квадратный метр площади крыши плюс снеговая нагрузка.

Оценка емкости почвы

Вместимость почвы измеряется в фунтах на квадратный фут (psf). Несущая способность грунтов колеблется от 4000 фунтов на квадратный фут для осадочных пород до всего лишь 1500 фунтов на квадратный фут для глины и ила. Почвы, состоящие преимущественно из песка или гравия, обычно попадают в середину, от 2000 до 3000 фунтов на квадратный фут.В очень немногих случаях проводятся фактические испытания почвы. Большинство инспекторов знают приблизительную несущую способность почвы в районах, которые они обслуживают.

Простая формула определения размера

Для определения размера фундамента используется простая формула:

  • Структурная нагрузка (фунты) / Вместимость грунта (фунт/фут) = Требуемая площадь поверхности фундамента (кв. фут)

Вот простой пример настила:

  1. Площадь настила на одной стойке/фундаменте: 42 кв. фута x 50 фунтов. /кв. футов = 2100 фунтов.
  2. Грузоподъемность почвы = 3000 PSF
  3. Требуется площадь поверхности 30367
  4. : 2100 фунтов. / 3000 PSF = 0,7 кв. Фут.

Стандартные размеры подножия имеют следующие площадки поверхности:

0
  • кв. футов
    10 « 0.546
    12″ 0.786
    16 « 1.398
    20″ 2.185
    24 дюйма 3,146

    Для нашего примера нам нужна площадь основания не менее 0,7 кв. фута. Подойдет основание диаметром 12 дюймов или больше. Дополнительные примеры и полезная информация. Калькулятор размера фундамента доступен на сайте footingpad.com. Совет профессионала: к стойкам можно добавить металлические или деревянные планки, чтобы обеспечить сопротивление подъему. Совет: используйте выкопанную почву в качестве обратной засыпки, уплотняя ее каждый фут. Бетон не нужен.

    Фонд SO | Geoengineer.org

    Всего

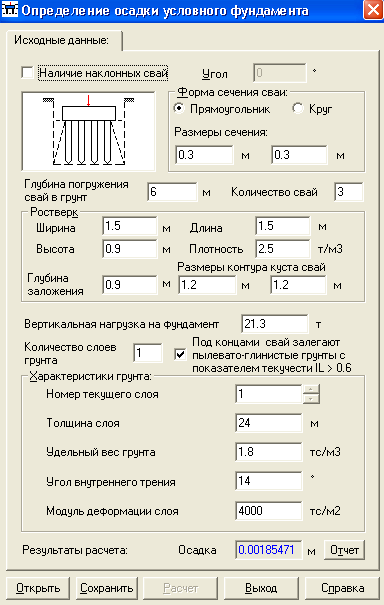

    «СО-Фундамент» рассчитывает несущую способность мелкозаглубленных фундаментов с учетом как «разрушения при сдвиге», так и «осадки».

    Методы Hansen, Meyerhof, Vesic, Terzaghi и Eurocode используются для определения разрушения при сдвиге. Эластичные и консолидационные осадки можно рассчитать с использованием различных опций.

    Также представлены полностью подробные отчеты.

    Характеристики

    Общие характеристики

    Внесение до 20 слоев грунта.

    Пользователь информируется об общих диапазонах входных параметров.

    Изобары давления рассчитываются и создаются ниже фундаментов.

    Определение несущей способности мелкозаглубленных фундаментов (широких, сплошных и матовых) с различными размерами с учетом разрушения при сдвиге и осадки (упругие и консолидированные).

    Расчет осадки, соответствующей допустимому давлению.

    Расчет модуля реакции грунтового основания.

    Расчет и построение модуля контура реакции грунтового основания на поверхности основания.

    Представление пользовательских графиков нагрузки-осадки.

    Экспорт результатов в формат MS Excel.

    Представление отчета о расчетах с достаточной детализацией.

    Создание профилей с нужными настройками.

    Сохранение файлов минимального размера.

    Разрушение при сдвиге

    Использование 5 методов, Еврокод, Хансен, Мейерхоф, Терцаги и Весич.

    Изменение общего коэффициента запаса.

    Коэффициенты снижения прочности могут быть назначены отдельно для угла трения и сцепления.

    Эффект воды наносится двумя способами.

    Учет эффекта большого основания в расчетах.

    Населенный пункт

    • Общий

    Изменение допустимого населенного пункта по желанию пользователя.

    Эффективная глубина при расчете осадки определяется как минимум из следующего:
    a. Изобары давления (по каждому из методов Boussineq, Westergaard и Approximate 2V:1H) или кратные ширине фундамента.
    б. Глубина жесткого слоя.

    • Упругая осадка

    0

    Модуль упругости можно определить тремя методами:
    a. Средневзвешенное количество слоев.
    б. На заданном графике (изменение модуля упругости по глубине) выполняется интегрирование по эффективной зоне осадки и получается среднее значение.
    с. Вручную задается пользователем.

    Эффект земляных работ учитывается двумя методами:
    a.С помощью истории стресса почвы.
    б. Добавление заданного процента давления вскрышных пород фундамента к несущей способности с критериями осадки.

    Расчетные расчеты выполняются 2 методами, Steinbrenner и DAS

    2 Типы ног, гибкие и жесткие.

    • Осадка консолидации

    Воздействие земляных работ может учитываться или не учитываться.

    Давление предварительного уплотнения может быть рассчитано тремя способами: «Автоматически» и задается пользователем («P’ c » и «OCR»).

    Увеличение напряжения из-за нагрузки на фундамент рассчитывается по 3 методам: Буссинеска, Вестергаарда и приблизительного метода 2V:1H. Указанные расчеты выполняются в 2-х режимах:
    а. Средняя глубина слоя считается средней по слою.
    б.Расчеты выполняются в верхней, средней и нижней части слоя, и результат получается с использованием правила Симпсона.

    Возможность разделить каждый слой максимум на 20 подслоев для повышения точности решения.

    Указанная доля расчета консолидации будет учитываться по желанию пользователя.

    Онлайн-инструменты — Официальная Satisfactory Wiki

    На этой странице перечислены ссылки на внешние онлайн-инструменты , которые могут помочь вам в игре, предоставляя e.г. локации на карте, рецепты крафта, фабричные коэффициенты.

    Сохранить редакторы[]

    https://satisfactory-calculator. com/en/interactive-map
    Масштабируемая карта ресурсов, силовых снарядов, предметов коллекционирования и т. д.
    Загрузка файла сохранения на веб-сайт позволит вам просмотреть подробный план вашей фабрики с инструментами, позволяющими вам анализировать его и даже редактировать ваши здания.
    Если щелкнуть правой кнопкой мыши на фундаменте, например, и выбрать «появляться вокруг», откроется меню для рисования геометрии фундамента и других параметров.
    https://github.com/Goz3rr/SatisfactorySaveEditor
    Программное обеспечение для углубленного редактирования сохранений
    Не такая удобная, как вышеупомянутая интерактивная карта, однако имеет более продвинутые возможности редактирования файлов сохранения

    Заводские планировщики[]

    https://www.satisfactorytools.com/production (обновление 5)
    https://u4.satisfactorytools.com/production (обновление 4)
    Планирование Macro Factory (элементы можно перетаскивать)
    https://daniel2013. github.io/удовлетворительно/калькулятор
    Макропланирование фабрики
    https://satisfactory-calculator.com/en/production-planner
    Детальное планирование производственной линии
    https://www.satisfactorytools.com/codex/items
    Кодекс, который является браузером предметов и рецептов, также включает браузер зданий и схем
    https://satisfactory.greeny.dev/
    Набор инструментов для управления фабрикой, созданный для обновления 2. Инструмент радиации и инструмент коллектора по-прежнему применимы для обновления 4.Остальные применимы только до обновления 3.
    https://autumnfallstudios.itch.io/salt
    SaLT (Satisfactory Layout Tool) — это инструмент для проектирования заводских макетов в 2D-среде (заменяет миллиметровую бумагу, Excel и т. д.). Включает загружаемый автономный файл .exe
    .
    https://calculatory.ovh/
    Калькулятор — простой калькулятор для визуализации компонентов и зданий, необходимых для изготовления предмета
    .
    https://factoriolab.github.io/satisfactory
    Очень обширный планировщик производственной линии с различными представлениями для широкого и детального планирования, а также точной настройки.Сильно вдохновлен хорошо известным, но устаревшим инструментом Кирка Макдональда.
    https://apps.apple.com/ua/app/satisfactory-helper/id1596139945
    Приложение Satisfactory Helper iOS для iPhone и iPad. Помогает рассчитать производственную цепочку для изделия
    .
    https://satisfactory-accounting.github.io/
    Satisfactory Accounting — инструмент, помогающий сбалансировать потребление и производство, анализируя существующие настройки и планируя новые. Никаких диаграмм, только баланс ресурсов.

    Моддинг[]

    https://ficsit.приложение/
    Неофициальный список модов и инструментов. Менеджер модов можно найти на том же сайте. (в настоящее время игра не поддерживает моддинг)

    Другое[]

    https://archive.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован.
