Калькулятор расчет несущей способности фундамента: Калькулятор ленточного фундамента

Содержание

Калькулятор Столбы-Онлайн v.1.0 — расчет столбчатого фундамента, ростверка. Расчет свайного фундамента.

Нахождение сопротивление грунта основания Ro (приложение В СП 22.13330.2011)

Тип грунта основания Песок крупныйПесок средней крупностиПесок мелкий: маловлажныйПесок мелкий: влажный и насыщенные водойПесок пылеватый: маловлажныйПесок пылеватый: влажныйПесок пылеватый: насыщенный водойСупесьСуглинокГлина

Плотность песка ПлотныйСредней плотности

Коэффициент пористости [e] 0,50,60,70,81,01,1

Показатель текучести грунта [IL] IL=0IL=1

Прочностные характеристики грунта определены испытаниями

Тип грунта основания Крупнообломочный с песчаным заполнителем и песок, кроме мелкого и пылеватогоПесок мелкийПесок пылеватый: маловлажный и влажныйПесок пылеватый: насыщенный водойГлинистый, а также крупнообломочный с глинистым заполнителем при IL<=0,25Глинистый, а также крупнообломочный с глинистым заполнителем при 0,25<=I

L<=0,5Глинистый, а также крупнообломочный с глинистым заполнителем при IL>0,5

Расчетное значение удельного сцепления грунта, залегающего непосредственно под подошвой фундамента [cII], кПа кПа

Угол внутреннего трения грунта основания [φII], ° °

Осредненное расчетное значение удельного веса грунтов, залегающих ниже подошвы фундамента [γII], кН/м3 кН/м3

Осредненное расчетное значение удельного веса грунтов, залегающих выше подошвы фундамента [γ’II], кН/м3 кН/м3

Конструктивная схема сооружения

Длина сооружения [L], м м

Высота сооружения [H], м м

Вес дома (с учетом снеговой и эксплуатационной нагрузки), т т

Калькулятор расчета несущей способности винтовых свай

Если для строительства дома выбирается свайно-винтовой фундамент, то необходимо определиться и с типоразмером опор, и с их количеством, которое будет способно обеспечивать стабильность планируемой постройки. Так как многие владельцы загородных участков принимают решение о проведении самостоятельного строительства на таком фундаменте, есть смысл помочь им в проведении хотя бы предварительных расчетов.

Калькулятор расчета несущей способности винтовых свай

Наверное, понятно, что общее количество опор зависеть от суммарной нагрузки, которой здание оказывает на фундамент. Ее необходимо равномерно распределить по сваям, так, чтобы не превысить допустимую нагрузку на каждую из них, чтобы здание не начало «тонуть» в грунте. И вот для этого требуется узнать возможности такой точки опоры. А поможет нам в этом калькулятор расчета несущей способности винтовых свай.

Ниже будут приведены некоторые пояснения по порядку проведения вычислений.

Калькулятор расчета несущей способности винтовых свай

Перейти к расчётам

На чем основывается и как проводится расчет

Чаще всего в частном строительстве используются недорогие, но достаточно надежные сваи со сварными лопастями, модельного ряда СВС (свая винтовая сварная).

Этот модельный ряд включает несколько типоразмеров, которые применятся в зависимости от вида планируемой постройки – от лёгких заборов до полноценных загородных домов.

Для возведения жилых и хозяйственных построек обычно применяются сваи от СВС-89 и крупнее (число показывает диаметр трубы). Соответственно, с повышением диаметра трубы увеличивается и размер лопастей винтовой части, то есть, про сути – площадь опоры сваи на грунт. Эти размерные параметры свай уже внесены в программу расчета.

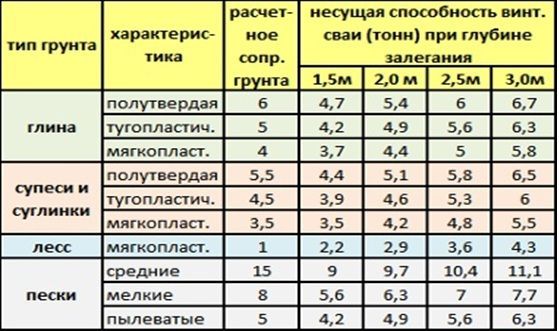

Каждый тип грунта обладает собственным сопротивлением нагрузке, или, иначе говоря, несущей способностью, выражаемой в килограммах на квадратный сантиметр. Таким образом, определив тип грунта на планируемой глубине залегания лопастей сваи, и зная их площадь, несложно вычислить и несущую способность опоры.

Сопротивления грунтов на глубине залегания от 1.5 и ниже – уже внесены в программу расчета.

Цены на винтовые сваи

винтовые сваи

Безусловно, должен быть предусмотрен и эксплуатационный резерв несущей способности опоры. Для этого вводится поправочный коэффициент. И вот здесь есть нюансы:

  • Самый точный способ определения характеристик грунтов – это проведение геологического исследования участка. Поправочный коэффициент в этом случае – минимальный, всего 1,2, так как вероятность ошибки практически исключается. Но к этому способу прибегают нечасто, просто по причине высокой стоимости подобных работ.
  • Второй способ – это установка так называемой эталонной сваи. Опора ввинчивается в грунт на участке строительства, и после того, как она заглубится ниже уровня промерзания, с помощью специальных приборов оценивается крутящий момент, прикладываемый к свае. Это дает достаточно точную картину несущей способности грунта, но поправочный коэффициент уже выше – 1,25.
  • Наконец, многие владельцы участка полагаются на собственные силы, и оценивают грунт, выкапывая шурфы или пробуривая вручную скважины на требуемую глубину. Безусловно, степень точности такого анализа – далека от идеала, поэтому в расчет закладывается максимальный коэффициент надежности, доходящий до 1,7.

Итоговый результат несущей способности сваи будет получен в килограммах и тоннах. Определив этот параметр и располагая значение общей нагрузки от здания на фундамент, несложно определиться и с количеством свай.

Планирование свайного фундамента – как провести самостоятельно?

Чтобы не столкнуться в процессе эксплуатации здания с проблемами проседания или перекоса свайного фундамента, необходимо учитывать немало нюансов. Подробнее об этих важных вопросах – в специальной публикации портала, посвященной

расчету количества свай.

Калькулятор веса постройки и винтовых свай — Домина

• Горячее цинкование погружением (DIN EN ISO 1461, бывший DIN 50976)



Подлежащие цинкованию винтовые сваи после окончательной подготовки опускают в расплавленный цинк (прибл. 450°C). В результате химических реакций образуются различные прочно соединённые со стальной основой сплавы. Эти сплавы отделяются от слоя «чистого» цинка. В зависимости от скорости реакции, состава стали, продолжительности пребывания в ванне, процесса охлаждения и т. д. происходит «поднятие» образовавшегося сплава на поверхность.



Внешний вид поверхности

варьируется от светлого глянцевого до тёмно-серого матового, и при этом толщина цинкового слоя и его стойкость к коррозии остаются неизменными. В дальнейшем небольшая коррозия может иметь место во влажной среде, прежде всего на свеже оцинкованных поверхностях, в виде отложений карбоната гидроксида цинка (так называемая «белая ржавчина»). Однако она не оказывает никакого негативного воздействия на антикоррозионное покрытие. Поверхности срезов следует обработать цинковой краской (G4 Каталога). Согласно DIN EN ISO 1461 средняя толщина покрытия составляет не менее: 45 мкм для материалов толщиной менее 1,5 мм 55 мкм для материалов толщиной от 1,5 мм до 3 мм 70 мкм для материалов толщиной от 3 до 6 мм.



Повреждение цинкового покрытия в процессе резки, сверления отверстий и т. п. не приводит в дальнейшем к коррозии, поскольку граничащий с местом повреждения цинк под воздействием кислорода воздуха и влаги растворяется и образует на непокрытых поверхностях среза коричневатый слой гидроксида цинка. Хаотичное перемещение ионов цинка защищает оголившиеся поверхности слоем шириной 2,0 мм.



• Сталь углеродистая ISO630



Настоящий стандарт распространяется на углеродистую сталь обыкновенного качества, предназначенную для изготовления проката горячекатаного: сортового, фасонного, толстолистового, тонколистового, широкополосного и холоднокатаного тонколистового, а также винтовых свай, слитков, блюмов, слябов, сутунки, заготовок катаной и непрерывнолитой, труб, поковок и штамповок, ленты, проволоки, метизов и др.



Fe360 А : Категория качества : А В С /   Толщина проката, мм : До 16 Св. 16 .
Массовая доля элементов  (не более, %) : Углерода 0,20 0,18 0,20 0,17 0,17   /  Фосфора : 0,060 0,050 0,050 0,045 0,040   /   Серы : 0,050 0,050 0,050 0,045 0,040   /   Азота : 0,009 0,009 0,009   /  Степень раскисления : Е CF /  Массовая доля Марганца не более 1,60 %, Кремния не более 0,55 %.

заказать расчет несущей способности фундамента и грунта



От правильного выбора типа фундамента под дом зависит прочность и долговечность всего здания. Чаще всего при строительстве домов используются ленточные фундаменты или монолитные плиты, а также фундаменты на сваях, столбах, блочные, цокольные и другие. Каждый вид обладает своими достоинствами и имеет определенные недостатки. Рассмотрим характеристики каждого типа поподробнее.

Особенности ленточного фундамента

Он используется при постройке малоэтажных сооружений. Стоимость закладывания намного ниже, чем плиточного или фундамента на сваях. Для строительства ленточного фундамента подготавливается траншея определенной глубины и ширины. Затем строится опалубка и подготавливается арматура для заливки бетона. Делается бетонная заливка. После застывания бетона опалубку демонтируют. Расчет толщины фундамента зависит от материала, из которого будут построены стены дома.

Фундамент из монолитной плиты

Железобетонная плита создается также, как и прочный ленточный фундамент, но ее размеры занимают всю площадь основания будущего дома. Фундамент из монолитной железобетонной плиты считается очень прочным, потому что нагрузка на него распределяется равномерно. Существенным недостатком можно считать то, что такой фундамент в несколько раз дороже ленточного.

Цокольный фундамент

При строительстве такого фундамента работы проводятся в котловане. На основе ленточного фундамента возводятся стены подвального помещения. Для создания цокольных фундаментов применяется особая технология, учитывающая то, что стены подвала соприкасаются с землей. Стоимость цокольной конструкции всегда высокая.

Фундаменты на столбах и сваях

Такие конструкции используются на сложных грунтах. Их строительство не зависит от погодных условий и не требует масштабных земляных работ. Столбчатый и свайный фундамент сложно проектировать. Расчет несущей способности сваи по грунту нужно выполнять очень точно, чтобы здание прослужило много лет.

Комбинированные фундаменты

Чаще всего создаются такие комбинированные фундаменты:

  • — цокольный, построенный на монолитной плите;
  • — ленточный в комбинации с фундаментом на сваях.

Как заказать проектирование фундамента

Наша компания имеет многолетний опыт, поэтому поможет подобрать для вашего дома оптимальный вид фундамента. Опытные специалисты проанализируют тип почвы и уровень грунтовых вод на строительном участке и подберут нужный тип конструкции основания и глубину заложения для вашего дома, объем цемента необходимый для заливки. Наши инженеры выполнят расчет несущей способности грунта и несущей способности фундамента. Вам будет предоставлена необходимая документация и смета.

Наши услуги обойдутся вам недорого, несмотря на то, что каждый проект готовится, как индивидуальный. Например, цена на проведение работ в г. Москва будет зависеть от вида фундамента, выбранных материалов и используемой техники. Обращайтесь!

Расчет фундамента для дома из кирпича калькулятор

Онлайн калькулятор расчета размеров, арматуры и количества бетона монолитного ленточного фундамента.

Информация по назначению калькулятора.

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3. 03.01-87 и ГОСТ Р 52086-2003

Ленточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

Существует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозагубленный и глубокозагубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

Проектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком.

Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Общие сведения по результатам расчетов.

  • Общая длина ленты — Периметр фундамента.
  • Площадь подошвы ленты -Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.
  • Площадь внешней боковой поверхности — Соответствует площади необходимого утеплителя для внешней стороны фундамента.
  • Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
  • Вес бетона — Указан примерный вес бетона по средней плотности.
  • Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
  • Минимальный диаметр продольных стержней арматуры — Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.
  • Минимальное кол-во рядов арматуры в верхнем и нижнем поясах — Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.
  • Минимальный диаметр поперечных стержней арматуры (хомутов) — Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.
  • Шаг поперечных стержней арматуры (хомутов) — Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.
  • Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
  • Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
  • Общий вес арматуры — Вес арматурного каркаса.
  • Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
  • Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Расчет фундамента для дома из кирпича: калькулятор.

Расчет фундамента калькулятор.

Строительство любого дома начинают с определения типа и размеров фундамента. От прочности основания зависит целостность и долговечность всего здания. Кирпичный жилой дом обычно возводят на ленточном монолитном основании. При таком способе закладки проектные и монтажные работы производят самостоятельно.

Чтобы выполнить расчет фундамента дома из кирпича. необходимо определить постоянные и временные нагрузки, которые действуют на его конструкцию и поверхность земли. Нижняя отметка закладки ленточного основания зависит от плотности грунта, его состава, глубины промерзания и уровня подземных вод на участке.

Определение глубины закладки фундамента.

Расчет фундамента для частного дома из кирпича калькулятор.

Для определения глубины основания необходимо установить тип грунта на участке, что делают методом бурения глубоких шурфов в нескольких местах строительной площадки. По составу и влажности определяют его несущую способность.Несущая способность естественного грунта:

  • Пылеватые пески, насыщенные влагой – 1 кгс/см2;
  • Пески мелкой и средней фракции – 2–2,5 кгс/см2;
  • Пески крупной фракции и гравелистые – 3–3,5 кгс/см2;
  • Гравийные – 4–5 кгс/см2;
  • Твердые и полутвердые пылевато-глинистые – 1–3 кгс/м2.

Если извлеченная из шурфа земля имеет однородную структуру (песчаную или глинистую) и низкую увлажненность, то несущая способность будет в пределах 2 кгс/м2. При такой структуре почвы глубина траншеи для закладки фундамента не превышает 1 м.

Важно! Чтобы избежать перекоса и деформации железобетонной ленты от вспучивания влажной почвы в зимний период, ее следует заглубить ниже отметки промерзания на 20–30 см. Часть монолитного основания должна возвышаться над нулевой отметкой на 20–30 см из-за его возможного проседания в первый год после начала эксплуатации.

Расчет фундамента для дома из кирпича калькулятор.

Глубина промерзания в разных климатических зонах колеблется от 0,7 до 2,1 м. В южных областях уровень промерзания составляет – 0,7–1,0 м; в средней полосе – 1,2–1,5 м; в северных районах свыше 2 м.

Если стройплощадка расположена в средней полосе, а водоносный слой находится выше глубины промерзания, то для расчета фундамента дома из кирпича высоту принимают – 1,2+0,3+0,3=1,8 м.

Расчет постоянных нагрузок.

Расчет фундамента для дома из кирпича.

К постоянным относятся нагрузки от строительных конструкций здания, отделочных и изоляционных материалов, сантехнических приборов, инженерных систем, мебели и бытовой техники, людей и животных.

Напряжение от строительных конструкций можно подсчитать по сметной документации к проекту дома или по усредненным значениям удельного веса 1 м2 стен, перекрытий и кровельного материала.

Для прикидочного расчета массы кирпичного одноэтажного дома 6×9 м, высотой 2,5 м, с одной продольной перегородкой и кровлей из керамической черепицы, берут максимальные значения удельного веса строительных конструкций.

Важно! Постоянная нагрузка на фундамент здания составит: 90 045 кг = 19845 + 54000 + 6480 + 9720 где, 19845 кг = 73,5 м2 х 270 кг/м2 – напряжение от стен, которое определяют по их суммарной площади – (6 + 9)х2×2,5 + 9×2,5 = 73,5 м2, умноженной на вес кирпичной стены толщиной 15 см –270 кг/м2 .

54000 кг = 108 м2 х 500 кг/м2 – масса цокольного и чердачного перекрытий из расчета их площади – 6×9х2 = 108 м2, умноженной на вес железобетонного перекрытия – 500 кг/м2.

6480 кг = 81 м2 х 80 кг/м2 – вес кровли, рассчитанный по площади скатов крыши – 9×4,5×2=81 м2, умноженной на вес кровли из черепицы – 80 кг/м2.

9720 кг = 54 м2 х 180 кг/м2 – полезная нагрузка от внутреннего наполнения дома – произведение общей площади на максимально возможную полезную нагрузку – 180 кг/м2.

Расчет сезонных нагрузок.

Масса снежного покрова создает временное напряжение на площадь основания дома.

Расчет фундамента для дома калькулятор.

Чтобы определить его численное значение, площадь скатов кровельного покрытия умножают на максимально возможный вес снежного покрова для данной климатической зоны.

  • Площадь кровли: 9×4,5×2 = 81 м2.
  • Величина снежного покрова для зоны с умеренным климатом – 100 кг/м2.
  • Поправочный коэффициент для крыши с уклоном 300 – 0,86.
  • Снежная масса составит: 81 х 100 х 0,86 = 6966 кг.

Расчетный вес фундамента.

Расчет фундамента для частного коттеджа из кирпича калькулятор.

Площадь основания при ширине ленты 400 мм составит: (9+6)х2 (периметр дома) х 0,4 + 9 (длина внутренней стены) х 0,4= 15,6 м2 = 156000 см2.

Объем ленточного фундамента при максимальной глубине закладки – 1,5 м и высотой над нулевой отметкой 0,3 м: 15,6 х 1,8 = 28,08 м3.

Расчетный вес при плотности железобетона 2500 кг/м3: 28,08 х 2500 = 70200 кг. Поэтапный расчет фундамента дома из кирпича позволяет определить суммарный вес всех строительных конструкций с постоянными и временными нагрузками: 90045 + 6966 + 70200 = 167211 кг = 167,2 т.

Общая нагрузка на площадь основания (грунта).

Чтобы рассчитать нагрузку на грунт, которую будет оказывать кирпичный дом на ленточном фундаменте. необходимо узнать соотношение суммарного веса дома со всеми нагрузками к опорной площади фундамента в см2.

Расчет фундамента для дома.

167211 кг / 156000 см2 = 1,07 кг/см2

Расчетное отношение должно быть меньше табличного значения несущей способности грунта участка строительства. Минимальное табличное значение для мелкопесчаного грунта – 2 кгс/см2.

При 20% запасе прочности расчетная нагрузка на грунт составит – 1,3 кг/см2, что значительно меньше контрольной величины.

Проверочный расчет.

Запас прочности фундамента позволяет сэкономить материалы и средства на его возведении. Для проверочного расчета уменьшают ширину ленты на 15 см.

Расчет фундамента для коттеджа из кирпича калькулятор.

  • Опорная площадь основания составит: (9+6)х2×0,25 + 9×0,25 = 9,75 м2 = 97500 см2
  • Объем фундамента: 9,75×1,8 = 17,55 м3
  • Расчетный вес фундамента: 17,55×2500 = 43875 кг
  • Общий вес постройки: 90045 + 6966 +43875 = 140886 кг
  • Нагрузка на грунт: 140886 кг / 97500 см2 = 1,45 кг/см2

Рекомендуемое к просмотру видео:

С запасом прочности в 20% расчетная нагрузка составит – 1,74 кг/см2. Эта величина меньше контрольной. Расчет может быть принят за основу. Видео: Уточняющий расчет нагрузки строительной конструкции на грунт основания позволил сэкономить 10,53 м3 бетона и уменьшить затраты на армирование.

Расчет нагрузки на фундамент — калькулятор веса дома.

Расчет нагрузки на фундамент от будущего дома наряду с определением свойств грунта на участке застройки — это две первоочередные задачи, которые нужно выполнить при проектировании любого фундамента.

О приблизительной оценке характеристик несущих грунтов своими силами говорилось в статье «Определяем свойства грунтов на участке застройки». А здесь представлен калькулятор, с помощью которого можно определить общий вес строящегося дома. Полученный результат используется для расчёта параметров выбранного типа фундамента. Описание структуры и работы калькулятора приводится непосредственно под ним.

Работа с калькулятором.

Шаг 1: Отмечаем имеющуюся у нас форму коробки дома. Есть два варианта: либо коробка дома имеет форму простого прямоугольника (квадрата), либо любую другую форму сложного многоугольника (в доме больше четырёх углов, имеются выступы, эркеры и т.п.).

При выборе первого варианта необходимо задать длину (А-В) и ширину (1-2) дома, при этом нужные для дальнейшего расчёта значения периметра наружных стен и площади дома в плане высчитываются автоматически.

При выборе же второго варианта периметр и площадь необходимо рассчитать самостоятельно (на бумажке), т.к варианты формы коробки дома очень разнообразны и у всех свои. Полученные цифры заносятся в калькулятор. Обращайте внимание на единицы измерения. Расчеты ведутся в метрах, в квадратных метрах и килограммах.

Шаг 2: Указываем параметры цоколя дома.

Расчет фундамента сбор нагрузок, онлайн калькулятор, примеры и таблицы

Зависимость типа фундамента под дом из газоблоков от характеристик участка

Фундаменты спасают дом от подвижности сложных грунтов, от грунтовых вод и от обычных, «штатных» осадков.

Непременно нужно ещё до проектирования дома заказать геодезическое заключение об особенностях почвы на участке.

Для получения пробы грунта под фундамент необходимо пробурить контрольную скважину на участке строительства

Выбор фундамента зависит от:

  • характеристик грунта — на скале, песчанике, слежавшемся гравии или плотном суглинке годится любой солидный малозаглублённый фундамент, кроме свайного (трудно вкручивать сваи). Если грунт зыбкий и неравномерный, то для тяжёлого блочного дома лучше применить плиту или винтовые глубокие сваи. Если же если ваша земля — плывун или болото, то строительство такого дома вообще нецелесообразно;

  • уровня грунтовых вод — если он небольшой, то довольно будет и заглублённого ленточного основания, если же грунтовые воды высоки, а грунт склонен к пучинистости, то надёжнее окажется свайный фундамент с бетонным ростверком. При особенно высоком уровне грунтовых вод иногда необходим монолитный прочный бетонный фундамент-плита;

  • глубины промерзания почвы — обычно это около 80 сантиметров, но возможны отклонения. Для любого типа заглублённого фундамента нижняя его точка должна находиться ниже точки замерзания грунта;

  • наличия «линз» воды между слоями почвы — здесь годятся только плита или винтовые сваи;

  • рельефа участка — при строительстве на склонах годятся лишь ленточный заглублённый фундамент сложной конфигурации и винтовые сваи.

Пригодных для тяжёлого дома из газобетонных блоков видов фундаментов очень мало. Все они имеют определённую заглублённость, лежат на щебне или песке, между основанием и постройкой всегда имеется гидроизоляция. Исключение составляет лишь свайный фундамент — он обходится без подушки (хотя иногда на ней лежит заглублённый ростверк).

Покупка фундаментных блоков

При выборе поставщика ЖБИ первым делом обращайте внимание на то, сколько стоит фундаментный бетонный блок, каково его качество и соответствует ли изделие государственным стандартам. Об этом будет свидетельствовать наличие паспорта качества, точная геометрия изделия, а также свидетельство о наличии аттестации лабораторией, контролирующей качество бетона

Об этом будет свидетельствовать наличие паспорта качества, точная геометрия изделия, а также свидетельство о наличии аттестации лабораторией, контролирующей качество бетона.

Стоимость фундаментных блоков ФБС различается у каждого поставщика. Это зависит от ценовой политики производителя, применяемых в процессе производства технологий и оборудования. Например, одни применяют пропарку железобетонных изделий, другие используют естественную сушку. Опытный строитель знает, что при покупке ЖБИ необходимо не только узнать стоимость ФБС блоков, но и технические характеристики изделия.

В любой строительной организации есть перечень изделий, которые она производит. Ознакомившись с прайсом компании, можно узнать ассортимент, цену и основные характеристики продукции. При дополнительном согласовании блоки могут изготавливаться по индивидуальным параметрам, различной прочности и классов, что сформирует новую стоимость фундаментных блоков ФБС.

Расчёты

Прежде всего надо выяснить, сколько весит наш дом, то есть произвести расчёт снеговой и эксплуатационной нагрузки (вертикальных нагрузок) на фундамент. Расчёт ведётся согласно СП 20.13330.2011 «Нагрузки и воздействия» (актуализированная версия — СНиП 2.01.07–85).

Расчёт нагрузки дома на фундамент

  1. Вносим в графы калькулятора основные размеры дома.

  2. Вносим характеристики крыши и снеговой нагрузки.

  3. Чтобы вычислить снеговую нагрузку, выбираем снеговой район. Его можно выбрать по интерактивной карте, наведя курсор на необходимый участок. Мы выбрали Подмосковье.

  4. Мы будем делать не мансарду, а холодный чердак.

  5. Вводим данные первого этажа и цоколя.

  6. Вводим данные по внутренней отделке нашего дома. Щёлкаем на кнопку «рассчитать».

  7. Получаем результаты по весу дома и нагрузке на фундамент, а также по геометрическим размерам дома.

  8. Получаем нагрузку чердака на первый этаж.

  9. Рассчитываем нагрузку первого этажа на цоколь и общую нагрузку на фундамент.

Расчёт фундамента

  1. Вводим параметры фундамента. Калькулятор запрашивает нормативную глубину промерзания грунта для нашего участка. Вводим её исходя из характеристик наших почв и района проживания согласно СНиП 23–01–99 (актуализированная версия — СП 131.13330.2012).

  2. Задаём район проживания и получаем нормативную глубину.

  3. Более точные данные для нескольких опорных температур (внутри нашего дома) мы получим, учтя конструкцию нашего дома с подвальным помещением.

  4. Вводим длины сторон дома по внешним сторонам ленты.

  5. Рассчитываем необходимую конструкцию, сечение и количество продольной арматуры (по пособию к СП 52–101–2003).

  6. Рассчитываем количество поперечной арматуры и необходимое количество бетона. Принимаем средние значения наполнителя и так называемой «подвижности смеси» — их нам для выбранной марки цемента подсказывает калькулятор. Поскольку мы условно приняли, что строим летом, пластификатор нам не понадобится.

  7. Чтобы найти сопротивление грунта, нужно ввести сведения о грунтах основания. У нас — суглинок. Коэффициент пористости и показатель текучести грунта калькулятор сам вставляет на основании таблицы СП 22.13330.2011 (СНиП 2.02.01–83), приложение В.

  8. Вводим также полученную ранее нагрузку на фундамент. Щёлкаем на «рассчитать».

  9. Получаем параметры фундамента: ширину, уровень заглубления, длину ленты и так далее.

  10. Получаем полный расчёт арматуры. Для начала видим рисунок со схемой расположения всех частей арматуры.

  11. Далее получаем все параметры продольного армирования: сечение, количество стержней, масса и количество продольной арматуры на всю ленту.

  12. Следующий шаг: противоусадочная конструктивная продольная арматура: сечение, количество стержней, масса и количество этой арматуры на всю ленту.

  13. Теперь рассчитываем поперечную арматуру или так называемые хомуты: сечение, количество стержней, масса и количество хомутов на всю ленту. В конце выводится общая масса и объём арматуры на ленту.

  14. Далее следуют данные по составу бетона.

  15. И завершающим аккордом — полный расчёт бетона для нашего будущего фундамента.

Шаг 2. Основные сведения о грунтах основания

Для получения более достоверных и надежных данных рекомендуется использовать прочностные характеристики грунта, полученные в результате испытаний. Это также приводит, как правило, к уменьшению ширины фундамента при его проектировании (при расчете минимальной ширины фундамента).

Пункт меню: Прочностные характеристики грунта известны (данные испытаний)

Рекомендуемый вариант. Если вам известны прочностные характеристики грунта, конструктивная схема здания (сооружения), длина и высота здания (сооружения), то выбираем данный пункт меню.

Также данный пункт меню выбираем при условии, если прочностные характеристики получены не в результате испытаний, а взяты по таблицам приложения Б СП 22.13330.2011 (Актуализированная редакция СНиП 2.02.01-83*). Для того чтобы подобрать расчетное значение удельного сцепления грунта и угол внутреннего трения по данному приложению необходимо знать тип грунта, коэффициент его пористости и показатель текучести .

Расчетное сопротивление грунта в данном калькуляторе определяется для бесподвальных сооружений.

Пункт меню: Прочностные характеристики грунта неизвестны (табличные значения Ro)

Если вы обладаете минимальными данными о параметрах здания (сооружения) и о грунте основания, то выбираем данный пункт меню.

Расчет сопротивления грунта основания в данном случае будет осуществлен через формулу, где основным параметром будет служить табличное сопротивление грунта .

Для нахождения расчетного сопротивления грунта воспользуемся приложением В СП 22.13330.2011. Чтобы определить нужное необходимо знать тип грунта, коэффициент его пористости и показатель текучести . В отличие от приложения Б 22.13330.2011 из первого пункта меню, показатель текучести имеет всего два значения 0 либо 1 (в приложении Б показатель текучести имеет 3 диапазона: от 0 до 0.25; от 0.25 до 0.5 и от 0.5 до 0.75), что облегчает нахождения данного параметра самостоятельно «в домашних условиях».

Самостоятельное определение типа грунта

Самостоятельное определение плотности грунта

Самостоятельное определение коэффициента пористости

Самостоятельное определение показателя текучести

Калькулятор расчета ленточного фундамента онлайн для строительства дома

Особенности калькулятора для расчета ленточного фундамента

Необходимость онлайн калькулятора для расчета ленточного фундамента заключается в верном подсчете общей суммы расходов по потраченным материалам и по проведенным работам. Без помощи привлекаемых организаций или профессионалов и соответственно без дополнительных затрат возможно самостоятельно определить предполагаемые расходы. Уточнить стоимость с помощью калькулятора полезно как профессиональным строителям, так и неопытным начинающим строителям.

Фундамент -одна из самых дорогих частей строительства жилого дома. Ошибки при расчете и проектировании фундамента чреваты последствиями. Поэтому без профессиональной помощи лучше не обходиться, а если средств ограниченное количество, тут как нельзя кстати калькулятор расчета фундамента «онлайн».

При расчете указывается тип фундамента: мелкозаглубленный, глубокозаглубленный, монолитный в зависимости от грунта, в котором предполагается начать строительство. А также учитываются объем бетона необходимой марки для заливки в траншею, количество опалубки, поддерживающую форму будущего фундамента, количество арматуры, проволоки — катанки, вязальной проволоки.

По своей сути ленточный фундамент – это траншеях бетонно-железного состава, заглубленная в землю, проходящая под всеми несущими стенами дома.

Инструкция использования калькулятора

Первоначально нужно выбрать тип расположения несущих стен дома, затем указать параметры будущего фундамента (высоту, ширину, длину, толщину и необходимую марку бетона). После определяем тип арматуры, ее диаметр, длину прута. Нагрузку принимают на себя прутки продольные, они должны быть из ребристой арматуры диаметром 10-12 мм, в поперечном направлении прутки могут быть гладкой структуры, они нагрузку на себя не относят. При расчете объема бетона и арматуры необходимо заранее продумать какую марку цемента планируется использовать при строительстве. В зависимости от выбранной марки цемента формируется соотношение всех компонентов смеси бетонной, пропорции. В электронном калькуляторе возможно выбрать необходимые значения, требуемые для расчета мелкозаглубленного и монолитного ленточного фундамента для строительства дома, забора или щитов.

Также существует момент, на который стоит обратить внимание. В калькуляторе обычно вес (объем) песка и щебня указывается в единицах измерения тоннах, соответственно и стоимость за тонну, а у поставщиков зачастую за метры кубические

Поэтому стоит предусмотреть этот момент и перевести самостоятельно метры кубические в тонны.

Расчет потребности в бетоне

Работы по заливке бетона нельзя останавливать, не закончив их полностью

Для этого важно правильно оценить потребность в нем. Расчет необходимого количества проводится с учетом типа фундамента:

  1. Ленточный вариант. Порядок расчета можно рассмотреть на примере. Фундамент делается для дома размером 6х8 м. Глубина промерзания грунта составляет 1 м, а потому заглубление выбираем 1,4 м. Ширина ленты (уточненная по расчету минимальной площади опоры) – 0,5 м. Объем фундамента составит V=PxbлхНф, т.е. (2х6х8)х1,4х0,5=67,2 м³. Рекомендуется взять запас порядка 8-10 процентов. Окончательно, для данного фундамента потребуется 74 м³ бетона.
  2. Столбчатый тип. Если опора имеет прямоугольное сечение, то площадь ее определится, как произведение двух сторон. При возведении столба круглой формы применяется известная формула расчета окружности S=3.14R2, где R – радиус столба.
  3. Плитный фундамент. Объем определяется по формуле для правильного параллелепипеда, т.е. V=axbxHф, где а и b – размеры сторон плиты (м). Например, для дома 6х8 м при заглублении 0,4 м объем составит 19,2 м³.

Несколько сложнее учесть дополнительную потребность в бетоне при формировании ребер жесткости на плитном основании. Они изготавливаются обычно с шагом 2 м, причем по краям они располагаются обязательно.

Для выбранного примера количество ребер по длине составляет 4, а по ширине 3. Общая длина этих элементов составит (8х4)+(6х3) =50 м. Наиболее характерная ширина и высота ребра – 0,1 м. Следовательно, общий дополнительный объем бетона составит 50х0,1х0,1=0,5 м³.

Советуем почитать: Марка бетона и пропорции для фундамента частного дома

Расчет удельного давления на грунт

Проводим проверку выбранных размеров нашего фундамента на работоспособность.

Проверка проводится по упрощенной методике на соответствие фундамента требованиям ДБН В.2.1.-10-2009 «Основания и фундаменты сооружений». (Приложение Е). Целью расчета является определение соотношения величин удельного давления на грунт под подошвой фундамента от веса дома — Р т/м2 и расчетного сопротивления грунта — R т/м2. Расчетное сопротивление грунта характеризует его способность воспринимать нагрузку от здания без осадки. Величина Р определяется расчетом, а R регламентируется ДБН. Главным требованием для надежной работы фундамента является соблюдение условий, при которых величина P должна быть меньше величины R. Определяем удельное давление на грунт под подошвой фундамента Р т/м2. Для этого общий вес дома с нагрузками 118,7 т делим на площадь подошвы фундамента 13,47 м2 получаем Р=8,81 т/м2.

По таблице Е.3 ДБН находим что R для глины составляет 10,0 т/м2

При определении R, поскольку не проводились геологические исследования грунта, из таблицы выбираем самый минимальный показатель этой величины (принимая во внимание самые не благоприятные показатели пористости и текучести грунта). Как мы видим R больше Р, что соответствует главному условию надежной работы фундамента

Для создания запаса прочности фундамента, перекрывающего неточности в выборе исходных данных, необходимо чтобы величина R была на 15-20% больше чем Р. У нас, при 20% запасе, достаточно выполнить условие — величина Р должна быть не более 8,0 т/м2 (контрольная величина).

Полученная величина Р=8,81 т/м2 превышает допустимую величину расчетного сопротивления грунта R=8,0 т/м2.

Выбор типа фундамента

В зависимости от того, каким оказались значения расчетной площади подошвы фундамента (с привязкой к рельефу местности), выбирают конкретный тип основания для дома. Для приведенного выше примера расчета лучше всего подойдет заглубленный ленточный фундамент. Если же приходится строить дом чуть ли не на болоте, то надежнее заливать плиту. В целом же, выбор есть между такими основаниями, как:

  • ленточный;
  • плитный;
  • МЗЛФ;
  • столбчатый;
  • столбчато-ленточный;
  • свайный;
  • свайно-ростверковый

Расчет параметров основания

Исходя из полученного значения площади подошвы фундамента и распределения нагрузок, рассчитывают площадь отдельных его конструкций. Так, на примере вышеописанного расчета (минимальная площадь подошвы 7,2 м2 под дом 6×9 м) можно заложить ленту шириной 0,4 м. Тогда полученная площадь фундамента составит: 9×0,4×2+(6-0,8)×0,4×3=7,2+6,72=13,44 м2
Этого с избытком хватит для строительства дома, ведь площадь фундамента превышает расчетное значение почти в 2 раза!
Можно пойти в другом направлении – установить буронабивные сваи с расширением внизу диаметром 0,5 м. В этом случае площадь подошвы каждой опоры составит: 3,14×0,5×0,5/4=0,2 м2
Таких свай потребуется 7,2/0,2=36 штук.

Количество блоков

Расход фундаментных блоков зависит от их размеров.

Итак, план утвержден и можно приступать к расчетам. Чтобы узнать, сколько нужно , необходимо знать разновидности блоков. ФБС изготавливаются из песчано-цементного бетона марок М100 и М200, и ассортимент их достаточно велик, чтобы удовлетворить любые потребности. Их габариты, в зависимости от вида ФБС, указаны в таблице ниже. То, сколько уйдет блоков на постройку, зависит от габаритов отдельно взятого блока.

Наименование ФБСДлина, ммШирина, ммВысота, ммМасса, тОбъем, м3
ФБС 24-3-623803005800,970,41
ФБС 12-3-611803005800,490,21
ФБС 9-3-68803005800,350,15
ФБС 24-4-623804005801,300,54
ФБС 12-4-611804005800,640,27
ФБС9-4-68804005800,470,20
ФБС 24-5-623805005801,630,68
ФБС 12-5-611805005800,790,23
ФБС 9-5-68805005800,590,23
ФБС 24-6-623806005801,960,82
ФБС 12-6-611806005800,960,41
ФБС 9-6-68806005800,700,31

Чтобы расчитать, сколько блоков будет в фундаменте, нужно узнать его объем. Чтобы рассчитать объем кладки, достаточно длину всего фундамента умножить на его толщину и высоту. Итоговую цифру делят на объем одного блока, в результате чего получается количество блоков ФБС, необходимых для кладки. Если строительство предусматривает различную толщину кладки в разных ее отрезках, то необходимо произвести расчеты для каждого участка по предложенной формуле.

Принципы расчетов

Расчет фундамента строения включает определение таких важнейших параметров, как заглубление, площадь опоры на грунт, размеры основания. Он должен учитывать все определяющие факторы – геофизические характеристики грунта, климатические особенности, величины и направленность нагрузок, в том числе от веса всех элементов строения и самого фундамента.

Необходимые исходные данные следует брать у организаций, специализирующихся на геологических изысканиях, а также из проверенных источников.

Прежде чем приступить к строительству, необходимо определить потребность в бетоне, армирующих элементах и других материалах. Возведение фундамента нельзя останавливать на середине, а потому расчеты должны помочь правильно закупить нужное их количество.

Следует учитывать, что расчеты несколько различаются для разных типов фундаментов. Свои методики существуют для ленточных, столбчатых, плитных и свайных вариантов оснований. При отсутствии достоверных данных о состоянии грунта в месте закладки дома, придется проводить геологические исследования с привлечением специалистов.

Как рассчитывается стоимость ФБС блока

Основным несущим элементом любого строительства является фундаментный блок. Он производится из железобетона высокой плотности и при строительстве помогает сэкономить немало времени, сил и денежных средств.

ФБС блок – универсальное изделие. За счет способности выдерживать большие нагрузки его можно применять, решая большинство строительных задач.

Каждый фундаментный блок маркируется: в начале указывается его длина, затем ширина, а после высота. От габаритов блока зависит вес конструкции. Цена формируется также и с учетом материала, из которого изготовлен блок ФБС, и с учетом вида изделия.

Стандартные блоки производят в виде параллелепипеда, каждый из них имеет коэффициент прочности на сжатие, что также влияет на стоимость фундаментных блоков ФБС. В зависимости от модели будут различаться технические и эксплуатационные характеристики этих конструкций: долговечность, морозостойкость, устойчивость к влаге, теплоизоляционные свойства, что повлияет на цену материала изделия и стоимость ФБС блока в целом.

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный  фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их  размещают так, чтобы  шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Виды ленточного фундамента

Среди оснований разной конструкции, застройщик для своего дома зачастую выбирает ленточный фундамент. Ленточное основание строения в основном бывает двух видов:

  • ленточный фундамент из сборного железобетона;
  • монолитная железобетонная лента.

Железобетонные фундаментные блоки

Сборный железобетон

При установке железобетонных блоков в проектное положение не нужно устраивать опалубку. Технология изготовления блоков включает в себя вибрирование и пропаривание бетона, что гарантирует их прочность.

При возведении ленточного фундамента из сборного железобетона на слабых грунтах блоки опирают на бетонные подушки (широкие плиты). Подушки увеличивают площадь опоры основания дома, тем самым снижают давление на почву.

Фундаментные блоки монолитного железобетона имеют буквенную маркировку – ФБС. Основные габариты ФБС указаны в таблице:

Длина, смШирина, смВысота, см
23830, 40, 50, 6058
11840, 50, 6058
8830, 40, 50, 6058
Недостатки и преимущества блочного фундамента

Расчёт фундамента из сборного железобетона не может быть экономически точным. Причиной этому является стандартизация размеров железобетонных блоков. Например, если расчёт определил толщину ленточного фундамента 550 мм, а высоту стенки 500 мм, то размер применяемых блоков будет соответственно 600 мм и 580 мм.

Наряду с этим, блочное основание обладает рядом преимуществ перед монолитной лентой:

  • значительное сокращение объёмов мокрых процессов;
  • отсутствие затрат на опалубочные работы, армирование, приготовление и заливку бетонного раствора;
  • всесезонность монтажных работ;
  • возведение основания дома производится в короткие сроки и не зависит от времени застывания бетона.

Ленточный фундамент из железобетонных блоков

Если глубина заложения ленты зависит от уровня грунтовых вод, несущей способности грунтового основания, толщины промерзания почвы, то ширина ленточного фундамента определяется исходя из общей нагрузки от строения и толщины наружных стен.

Учет состояния грунта

Несущая способность грунта считается важнейшей характеристикой, определяющей тип и размеры фундамента. Она, прежде всего, зависит от его плотности и структуры. Оценить ее можно по сопротивлению нагрузкам – Rо, указывающей какая нагрузка на единицу площади допустима без его проседания (на поверхностном уровне). Выражается Rо в кг/см² и считается табличной, т.е. справочной, величиной.

Величина сопротивления зависит от пористости (плотности) почвы и ее увлажненности. В таблице ниже приведены значения этого показателя для наиболее типичных почв.

Значения сопротивления нагрузке для некоторых типов грунта:

Характер грунтаКоэффициент
пористости
Ro ,
кг/см²
СухиеВлажные
Супеси0,5
0,7
3,1
2,6
3,1
2,0
Суглинки0,5
0,7
1,0
3,0
2,6
2,0
2,4
1,8
1,1
Глины0,5
0,6
0,8
1,0
6,0
5,0
3,1
2,6
4,2
3,0
2,0
1,2

Достаточно высоким сопротивлением обладают гравийные и щебневые грунты – 4-5 и 4,4-6 кг/см², соответственно, в зависимости от глинистого или песчаного наполнения. Крупнозернистый песчаник имеет Rо 3,6-4,4 кг/см², песчаник средней зернистости – 2,6-3,4 кг/см², мелкозернистый песчаник – 2-3 кг/см² в зависимости от увлажненности.

С увеличением глубины залегания пласта меняется плотность грунта, а значит, и сопротивление нагрузкам. Его значение на разных глубинах (h) можно определить по формуле R=0,005R0(100+h/3).

При определении заглубления фундамента важную роль играют такие параметры состояния грунта:

  1. Уровень расположения грунтовых вод. Фундамент не должен доходить до водного пласта. Этот параметр часто становится определяющим для выбора типа основания. В частности, при высоком расположении вод приходится возводить плитный фундамент.
  2. Глубина зимнего промерзания грунта. Подошва фундамента должна располагаться на 30-50 см ниже уровня промерзания. Дело в том, что при замерзании грунт сильно вспучивается, что создает выталкивающую нагрузку на основание.
  3. Уровень залегания высокопучинистых пластов. Фундаментную подошву нельзя упирать в такой грунт, а значит, его следует пройти насквозь.

Заглубление фундамента частного дома обычно не рассчитывается, т.к. требует использования сложной методики. Его выбор осуществляется, исходя из указанных практических рекомендаций.

Виды и типы строительных блоков

Построить фундамент – дело, требующее определенного опыта и навыков. Сначала необходимо определиться с видом материала для постройки основы.

Фундаментные блоки бывают следующих видов:

  1. Бетонные блоки. Блоки из такого материала наиболее долговечные и прочные. Они имеют значительный вес, из них можно сделать надежную основу для строения.
  2. Керамзитобетонные блоки. Фундамент из керамзитобетонных блоков является прочным и более дешёвым, чем бетонные блоки. Класть такой фундамент легче, чем бетонный. Основание из керамзитобетонных материалов имеет хорошую теплоизоляцию, стойкое к перепадам температур и экологически чистое.
  3. Пенобетонные блоки. Монтаж фундамента из блоков такого вида оптимален для возведения небольших строений. Преимуществом является то, что такой фундамент можно класть без применения строительной техники.

Большой популярностью в строительстве пользуются фундаментные блоки типоразмера 20х20х40 см. Отзывы говорят о том, что стройка с использованием данных блоков обходится гораздо дешевле, чем с другими.

Причем, нужно различать: пустотелые блоки используются для возведения стен, а твердотелые элементы 20х20х40 – для оснований.

Для постройки фундаментов применяются такие типы бетонных блоков:

  1. Монолитные блоки с пазом. Это армированные цельные фундаментные блоки с прорезями для прокладывания коммуникаций (ФБВ).
  2. Цельные фундаментные блоки стенового типа, то есть без отверстий (ФБС). Это монолитные изделия со стальной арматурой, считаются наиболее прочными.
  3. Пустотелые фундаментные блоки П-образные (ФБП). Эти блоки наименее прочные, могут применяться только при возведении легкого дома – каркасного или деревянного.
  4. ФЛ — блоки-подушки, которые применяются как основание для остальных блоков. Необходимость таких подушек обусловлена увеличением устойчивости фундамента и его долговечности.

Плюсы и минусы материала

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС

Прежде чем выбрать блоки для выполнения монтажных работ нужно ознакомиться с преимуществами и недостатками материала ФБС. А именно таких:

  • Хорошая прочность;
  • Долговечность;
  • Устойчивость к механическому и биологическому воздействию;
  • Высокий уровень теплоизоляции;
  • Экологическая безопасность;
  • Широкий ассортимент моделей блоков.

Такие достоинства расширяют спектр применения изделий ФБС, позволяя использовать их в самых некомфортных условиях. Специалисты строительной сферы настоятельно рекомендуют использовать такой материал для укладки цокольных помещений, так как это позволить сократить время на возведения дома. Конечно, такие блоки имеют огромное количество преимуществ, но мы должны рассмотреть и минусы данных изделий:

  • Стоит отметить, отметить, что блоки имеют высокую стоимость, но, она ниже, чем у монолита;
  • Кроме этого, в большинстве случаем не получается получить максимальную герметизацию в местах стыкования. Если устанавливать фундамент наливного типа и цоколь, то можно получить более надежное строение. Особенно актуальна такая конструкция в сложных климатических условиях.
  • Для строительных работ возведения цоколя, необходимо воспользоваться услугами специальных машин.

Устройство

ФБС (ГОСТ 13579-78) – это бетонные монолитные блоки, упрочненные металлической арматурой, для изготовления которых используется вибропресс. Несмотря на то, что прямое назначение этих блоков – это постройка стен и невысоких конструкций, они очень хорошо себя зарекомендовали в качестве фундаментального основания для жилого или подсобного строения. Основные недостатки в том, что цемент плохо переносит воздействие влаги, поэтому блочный, как и монолитный фундамент, редко используется во влажных районах.

Фото — принцип ленточного блочного основания

Из-за их относительно тонкой боковой грани, ФБС блоки преимущественно используются для фундамента деревянного дома, для гаража или под баню, но возможно устройство и более тяжелой конструкции. Во многом это зависит от того, в каком грунте будет производиться установка.

Фото — готовые ФБС

Габаритные размеры блоков ФБС для фундамента могут быть:

  1. По высоте, мм: 300, 600;
  2. По ширине, мм: 300, 400, 5

Калькулятор экспонент

Введите значения в любые два поля ввода, чтобы найти третье.

Связанный научный калькулятор | Калькулятор журнала | Калькулятор корня

Что такое показатель степени?

Возведение в степень — это математическая операция, записанная как a n , включающая основание a и показатель степени n . В случае, когда n является положительным целым числом, возведение в степень соответствует многократному умножению основания, n раз.

а n = а × а × … × а
n раз

Калькулятор выше принимает отрицательные основания, но не вычисляет мнимые числа. Он также не принимает дроби, но может использоваться для вычисления дробных показателей, если показатели вводятся в их десятичной форме.

Законы и правила основной экспоненты

При умножении экспонент с одной и той же базой экспоненты складываются.

a n × a м = a (n + m)
Пример: 2 2 × 2 4 = 4 × 16 = 64
2 2 × 2 4 = 2 (2 + 4) = 2 6 = 64

Когда показатель степени отрицательный, отрицательный знак удаляется возвратом основания и увеличением его до положительного показателя степени.

Пример: 2 (-3) = 1 ÷ 2 ÷ 2 ÷ 2 =

При делении показателей степени с одинаковым основанием вычитаются показатели степени.

Пример: = =
= 2 (2-4) = 2 -2 = =

Когда показатели увеличиваются до другого показателя, показатели умножаются.

(a м ) n = a (m × n)
Пример: (2 2 ) 4 = 4 4 = 256
(2 2 ) 4 = 2 (2 × 4) = 2 8 = 256

Когда умноженное основание возводится в степень, показатель степени распределяется по обоим основаниям.

(a × b) n = a n × b n
Пример: (2 × 4) 2 = 8 2 = 64
(2 × 4) 2 = 2 2 × 4 2 = 4 × 16 = 64

Точно так же, когда деленное основание возводится в степень, показатель степени равен распределению

Калькулятор разряда суперконденсатора

Подробнее об этом расчете

  • Vcapmax — максимальное значение V CC , до которого заряжается конденсатор.
  • Vcapmin — это минимальное рабочее напряжение, которое вы можете выдержать до того, как ваша схема или компонент, поддерживаемые конденсатором, перестанут работать.
  • Imax — это максимальный ток, при котором ваша цепь разряжает конденсатор. Это может быть постоянный ток или начальный линейный ток при Vcapmax. Значения Imax и Vcap используются для расчета эквивалентного сопротивления цепи, которое используется в уравнение для расчета времени резервного копирования.


Рисунок 1.
Из базовой электроники: формула для определения напряжения на конденсаторе в любой момент времени (для Схема разряда на рисунке 1) составляет: В (t) = E (e -t / RC )

Преобразование этой формулы для времени дает: t = — log (V / E) (RC)
Где :
В — конечное напряжение в вольтах (В)
E — начальное напряжение в вольтах (В)
R — резистивная нагрузка в омах (Ом)
C — емкость конденсатора в фарадах 1F = 1000 000 мкФ = 1000 000 000 нФ = 10000000000000pF
t — время в секундах

Дополнительная информация о суперконденсаторах
Суперконденсатор, суперконденсатор, псевдоконденсатор, электрохимический двухслойный конденсатор (EDLC) или ультраконденсатор, представляет собой электрохимический конденсатор с относительно высокой плотностью энергии, обычно порядка тысяч раз больше, чем у электролитического конденсатора.Например, типичный электролитический конденсатор размера D-ячейки может иметь емкость в диапазоне десятков миллифарад. Электрический двухслойный конденсатор такого же размера может достигнуть нескольких фарад, что на два порядка больше. Суперконденсаторы обычно дают более низкое рабочее напряжение в диапазоне 2,5 — 20 В.
По состоянию на 2010 год более крупные двухслойные конденсаторы имеют емкость до 5000 фарад. [1] Также в 2010 году самая высокая доступная плотность энергии суперконденсатора на 30 Втч / кг [2] ниже, чем у быстрозаряжаемых литий-титанатных батарей.EDLC
имеют множество коммерческих применений, особенно в устройствах «сглаживания энергии» и устройств с мгновенной нагрузкой. Они используются в качестве накопителей энергии в транспортных средствах, а также для небольших приложений, таких как домашние солнечные энергетические системы, в которых чрезвычайно быстрая зарядка является важной функцией. Суперконденсаторы уже много лет широко используются в качестве резервного источника питания для схем часов реального времени и памяти в микроконтроллерах. Больше информации в Википедии здесь.

КАК РАССЧИТАТЬ БЕЗОПАСНУЮ НЕСУЩУЮ СПОСОБНОСТЬ ПОЧВЫ НА МЕСТЕ?

Этот простой и быстрый полевой тест даст вам приблизительное представление о несущей способности почвы.

Процедура

  1. Выкопайте яму необходимой глубины. (желательно равной глубине фундамента)
  2. Возьмите твердый шар или квадратный куб известного веса и размера.
  3. Несколько раз бросьте шар или квадратный куб с известной высоты на дно вырытой ямы.
  4. Рассчитайте среднюю глубину отпечатка, сделанного несколько раз на дне выемки. Пусть «d» — средняя глубина впечатления.

Расчет

Рассчитайте предельное сопротивление почвы (R) по формуле, приведенной ниже.

R = (ш * в) / г

Где,

R = Предел прочности почвы (в кг)

d = Средняя глубина отпечатка (в см)

w = Вес твердого шара или квадратного куба (в кг)

h = Высота падения твердого шара или куба (в см)

Если «А» — это площадь поперечного сечения твердого стального шара или куба, то сопротивление почвы на единицу площади рассчитывается по следующей формуле.

Сопротивление почвы на единицу площади (в кг / см 2 ) = R / A

Безопасная несущая способность (в кг / см 2 ) = R / (A * F.O.S)

Где,

F.O.S = коэффициент безопасности

Примечания для запоминания

  1. F.O.S варьируется от 2 до 3 в зависимости от типа конструкции и состояния площадки.
  2. Чтобы получить надежный результат теста, проведите этот тест на разных типах почвы, а затем используйте свое суждение, чтобы прийти к какому-либо заключению.
  3. Вместо использования твердого стального шарика или квадратного куба мы также можем использовать испытательный поршень CBR или конус (используемый для испытания на проникновение конуса)

Предполагаемая несущая способность

В приведенной ниже таблице показаны предполагаемые значения несущей способности для различных типов грунтов. Эта таблица поможет вам прийти к какому-либо заключению после проведения теста.

Тип почвы / породы Безопасная / допустимая несущая способность (кг / см 2 )
Скала 32.40
Мягкая порода 4,40
Крупный песок 4,40
Средний песок 2,45
Мелкий песок 4,40
Мягкая оболочка / Жесткая глина 1,00
Мягкая глина 1,00
Очень мягкая глина 0,50

Примечания для запоминания

  1. Для несвязных грунтов значения должны быть уменьшены на 50%, если уровень грунтовых вод находится выше или около основания основания.
  2. Эти значения следует использовать только для предварительного проектирования. Фактическую несущую способность грунта следует рассчитывать по стандартным нормам.

Также прочтите: Как рассчитать несущую способность грунта на месте, используя значение N

Также прочтите: Как рассчитать несущую способность грунта по результатам испытания плиты под нагрузкой

Калькулятор

A / B-Test — мощность и значение


Наблюдаемый коэффициент конверсии для варианта B () был выше, чем для варианта A ().Вы можете быть уверены на 95%, что этот результат — следствие внесенных вами изменений, а не случайный результат.
Наблюдаемая разница в коэффициенте конверсии () недостаточно велика, чтобы объявить значимого победителя. Нет реальной разницы в производительности между A и B, или вам нужно собрать больше данных.

Возможное предупреждение SRM

Предполагая, что вы намеревались разделить 50% / 50%, проверка несоответствия коэффициента выборки (SRM) указывает на то, что может быть проблема с вашим распределением.

Ожидаемые распределения вариантов A и B.

Контроль коэффициента конверсии

Конверсии A / Посетители A

Коэффициент конверсии B

Конверсии B / Посетители B

Относительное повышение коэффициента конверсии

CR B — CR A / CR A


Z-показатель

(CR B — CR A ) / SE разница

Стандартная ошибка A

(CR A * (1-CR A ) / Посетители A ) 1/2

Стандартная ошибка B

(CR B * (1-CR B ) / Посетители B ) 1/2

Std.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
