Калькулятор Вес-Дома-Онлайн v.1.0 — Сбор нагрузок на фундамент

ШАГ 1. План дома

Расчет общей длины стен

Добавить параллельные оси между А-Г 012

Добавить перпендик. оси между Б-Г 012

Добавить перпендик. оси между В-Г 012

Добавить перпендик. оси между Б-В 012

Добавить перпендик. оси между А-Б 012

Размеры дома

Внимание! Наружные стены по осям А и Г являются несущими (нагрузки от крыши и плит перекрытия).

Длина А-Г, м

Длина 1-2, м

Колличество этажей 1 + чердачное помещение2 + чердачное помещение3 + чердачное помещение

ШАГ 2. Сбор нагрузок

Крыша

Форма крыши ДвускатнаяПлоская

Материал кровли ОндулинМеталлочерепицаПрофнастил, листовая стальШифер (асбестоцементная кровля)Керамическая черепицаЦементно-песчанная черепицаРубероидное покрытиеГибкая (мягкая) черепицаБитумный листКомпозитная черепица

Снеговой район РФ 1 район — 80 кгс/м22 район — 120 кгс/м23 район — 180 кгс/м24 район — 240 кгс/м25 район — 320 кгс/м26 район — 400 кгс/м27 район — 480 кгс/м28 район — 560 кгс/м2

Наведите курсор на нужный участок карты для увеличения.

Чердачное помещение (мансарда)

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен (фронтонов) Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Эксплуатационная нагрузка, кг/м2 90 кг/м2 — для холодного чердака195 кг/м2 — для жилой мансарды

3 этаж

Высота 3-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

2 этаж

Высота 2-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

1 этаж

Высота 1-го этажа, м м

Отделка фасадов Не учитыватьКирпич лицевой 250х120х65Кирпич лицевой фактурный 250х60х65Клинкерная фасадная плиткаДоски из фиброцементаИскуственный каменьПриродный каменьДекоративная штукатуркаВиниловый сайдингФасадные панели

Материал наружних стен Оцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал внутренних стен Не учитыватьОцилиндрованное бревно, 220ммОцилиндрованное бревно, 240ммОцилиндрованное бревно, 260ммОцилиндрованное бревно, 280ммБрус 150х150, 150ммБрус 200х200, 200ммКаркасные стены, 150ммСИП-панели, 174ммЛСТК, 200ммКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич пустотелый (30%), 250ммКирпич пустотелый (30%), 380ммКирпич пустотелый (30%), 510ммПоризованные блоки (теплая керамика), 250ммПоризованные блоки (теплая керамика), 380ммПоризованные блоки (теплая керамика), 440ммПоризованные блоки (теплая керамика), 510ммГазобетон D300, 300ммГазобетон, пенобетон D400, 200ммГазобетон, пенобетон D400, 300ммГазобетон, пенобетон D400, 400ммГазобетон, пенобетон D500, 200ммГазобетон, пенобетон D500, 300ммГазобетон, пенобетон D500, 400ммГазобетон, пенобетон D600, 200ммГазобетон, пенобетон D600, 300ммГазобетон, пенобетон D600, 400ммПенобетон D800, 200ммПенобетон D800, 300ммПенобетон D800, 400ммАрболит D600, 300ммАрболит D600, 400ммКерамзитобетонный блок полнотелый, 200ммКерамзитобетонный блок полнотелый, 300ммКерамзитобетонный блок полнотелый, 400ммКерамзитобетонный блок полнотелый, 500ммКерамзитобетонный блок полнотелый, 600ммКерамзитобетонный блок пустотелый, 100ммКерамзитобетонный блок пустотелый, 200ммКерамзитобетонный блок пустотелый, 300ммКерамзитобетонный блок пустотелый, 400ммКерамзитобетонный блок пустотелый, 500ммКерамзитобетонный блок пустотелый, 600ммМонолитная стена, 150ммМонолитная стена, 200ммМонолитная стена, 150ммМонолитная стена, 200мм

Материал перекрытия Железобетонное монолитное, 200ммЖелезобетонное монолитное, 150ммПлиты перекрытия бетонные многопустотные, 220ммПлиты перекрытия бетонные многопустотные (облегченные), 160ммПлиты перекрытия бетонные сплошные, 160ммПолы по грунтуЧердачное по деревяным балкам с утеплителем до 200 кг/м3Чердачное по деревяным балкам с утеплителем до 500 кг/м3Цокольное по деревянным балкам с утеплителем до 200 кг/м3Цокольное по деревянным балкам с утеплителем до 500 кг/м3

Цоколь

Высота цоколя, м м

Материал цоколя Не учитыватьКирпич полнотелый, 250ммКирпич полнотелый, 380ммКирпич полнотелый, 510ммКирпич полнотелый, 640ммКирпич полнотелый, 770ммЖелезобетонное монолитное, 200ммЖелезобетонное монолитное, 300ммЖелезобетонное монолитное, 400ммЖелезобетонное монолитное, 500ммЖелезобетонное монолитное, 600ммЖелезобетонное монолитное, 700ммЖелезобетонное монолитное, 800мм


Внутренняя отделка

Общая толщина стяжки, мм Не учитывать50мм100мм150мм200мм250мм300мм

Выравнивание стен Не учитыватьШтукатурка, 10ммШтукатурка, 20ммШтукатурка, 30ммШтукатурка, 40ммШтукатурка, 50ммГипсокартон, 12мм


Распределение нагрузок на стены

Коэффициент запаса 11. 11.21.31.41.5

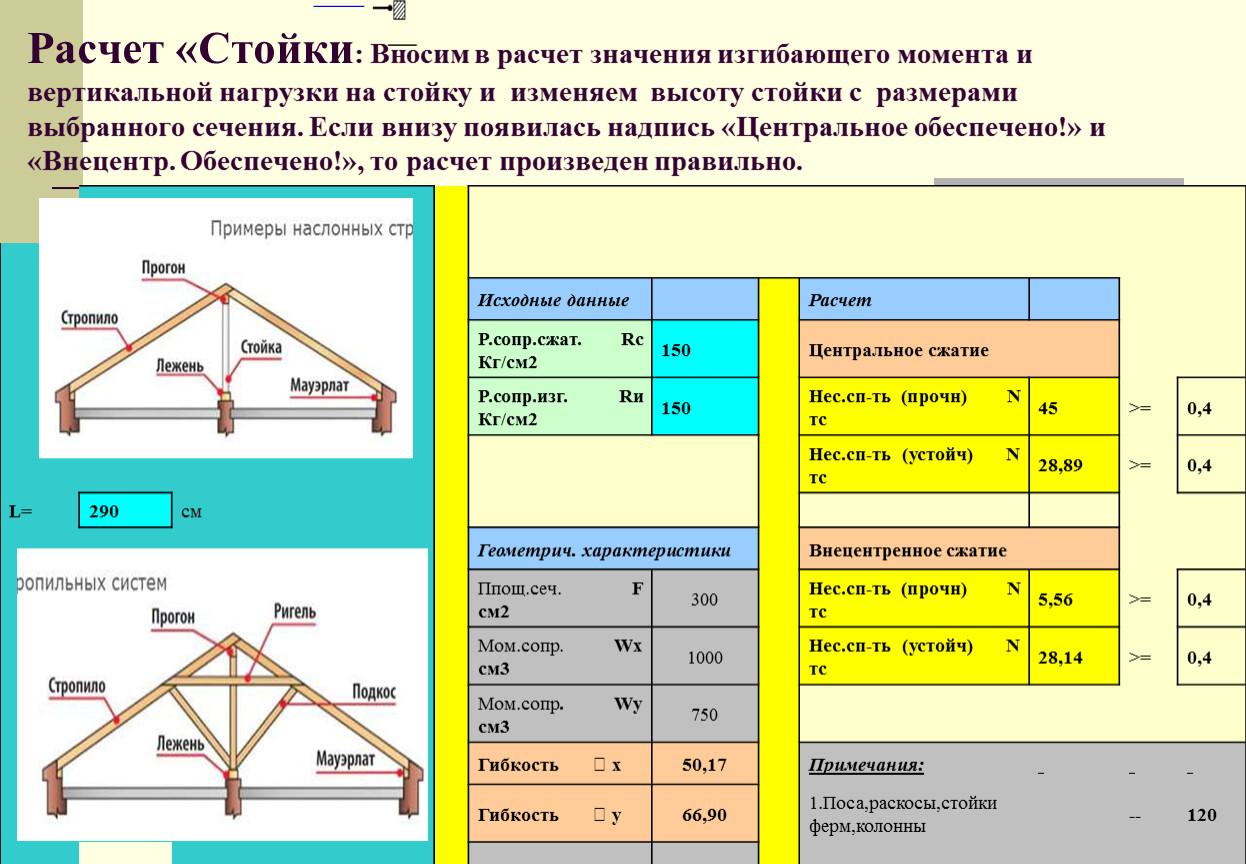

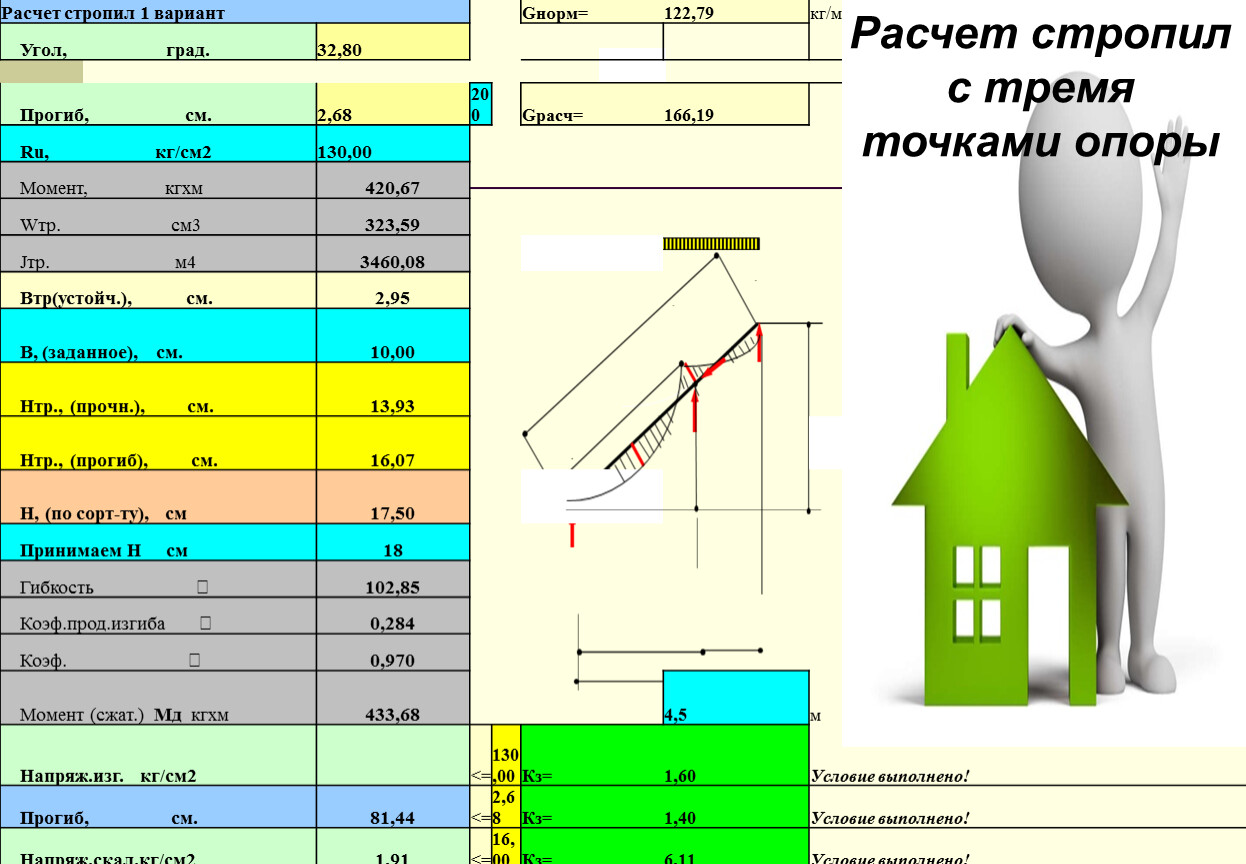

Калькулятор расчета нагрузки на стропила для определения оптимального сечения при проектировании

Зачем проводятся расчёты нагрузки на фундамент

Расчет нагрузки, которую будет переносить фундамент в процессе эксплуатации, является ключевым этапом проектирования любого основания. Исходя из данных расчетов определяются необходимые несущие характеристики будущего фундамента, его типоразмер и опорная площадь. Определяемые нагрузки веса здания, снегового и ветрового воздействия, а также эксплуатационного давления, также сопоставляются с несущей способностью грунта на строительной площадке, поскольку несущая способность почвы, в некоторых случаях, может быть меньшей, чем несущие свойства самого фундамента.

Рис: Возможный результат неправильного расчета нагрузок на фундамент дома

Ответственное отношение к проведению данных расчетов гарантирует, что фундамент под конкретное здание будет подобран правильно. В противном случае, вы рискуете построить дом на слишком слабом фундаменте, что приведет к его разрушению и деформации, либо обустроить фундамент с недостаточной опорной площадью, который под весом здания просто осядет в грунт.

Важно: определение нагрузок на фундамент и сопоставление их с несущей способностью грунта лучше всего доверить профессиональным проектировочным организациям, которые выполнят все расчеты согласно строительных норм. В случае, если вы решились сделать это самостоятельно, крайне важно досконально изучить методику проведения данных расчетов.

Подход к проведению расчета

Выполняя расчет нагрузки на плиту фундамента, ленточные или свайные конструкции, лучше доверить эту работу профессионалу. Если владельцы участка желают сэкономить и выполнить все работы самостоятельно, следует учесть один нюанс: без наличия специальных программ и достаточного опыта в проведении подобных расчетов можно допустить ошибки. Непрофессионал не сможет оценить все факторы, важные при создании фундамента. Поэтому полученный результат будет приблизительным.

Однако для тех, кто хочет выполнить строительные работы самостоятельно, существует определенная методика расчетов. Она предполагает получения в ходе определения совокупной нагрузки приблизительного результата. Эту сумму нужно будет умножить на соответствующий «коэффициент приблизительности». Этой методикой пользуются многие непрофессиональные застройщики.

Общие правила проведения расчёта нагрузки на фундамент

Определяется нагрузка посредством использования переменных и постоянных величин:

  • масса здания;
  • вес основания;
  • снеговые нагрузки на кровлю;
  • ветряное давление на здание.

Общая масса здания вычисляется при сложении веса стен с перекрытиями, дверей с окнами, стропильной системы и кровли, а также крепежей, сантехники, декоративных элементов и количества людей, которые будут единовременно проживать в доме.

Рассчитываем нагрузку от перекрытий

Перекрытия, также, как и крыша могут опираться на две противоположных стороны фундаментного основания. Наше перекрытие над подвалом изготавливается из железобетонных плит, которые будут опираться на две стороны.

Для вычисления веса перекрытия также воспользуемся таблицей.

Рассчитываем нагрузку от перекрытий

Произведем примерный расчет

  1. Площадь каждого из перекрытий в нашем доме составляет 80 кв.м. перекрытие подвала строится из железобетонных плит, а перекрытие чердака – из дерева на основе металлических балок.
  2. Вес железобетонного перекрытия согласно таблице составит 40 тонн.
  3. Вес деревянного перекрытия согласно таблице составит 16 тонн.
  4. Общий вес перекрытий составит 56 тонн. Делим эту величину на нагруженную площадь фундаментного основания и получаем около 7000 кг на один кв.м.

Расчёт нагрузки на ленточный фундамент

Определение нагрузки на ленточное основание начинается с подсчёта массы самой ленты, для чего используется следующая формула:
Pфл= V × q.

Расшифровка формулы:
V – объём стен; q – плотность материала основания. Необходимо произвести суммирование всех типов давления на фундамент, для чего можно воспользоваться следующей формулой: (Pд+Pфл+ Pсн+Pв)/ Sф.
Внимание! Важно, чтобы результат вычислений, выражающийся в удельной нагрузке, был меньше допустимых значений сопротивления почвы. Разница должна составлять порядка 25%, что необходимо для компенсации неточностей.

Получение точных сведений, возможно при учёте видов стен, надо определить, какие из них несущие и выполняют функцию удержания перекрытий, лестничных пролётов, стропил. Выявляются самонесущие стены, выполняющие функцию поддержания исключительно собственной массы. Исходя из этих данных, определяют под какую сторону закладывать стены определённой ширины, с обязательной проверкой допустимых значений.


Расчёты нагрузки в программе «APM Civil Engineering»

Расчет перекрытия по деревянным балкам на допустимый изгиб

Из таблицы 1.4 видно, что максимальный допустимый изгиб балки должен составлять

f=(ql^4)/384EI

Поскольку Е в этой формуле, как уже говорилось, это модуль упругости древесины, а I – это осевой момент инерции балки, необходимо найти модуль для конкретного вида древесины и рассчитать осевой момент по формуле c учетом того, что осевой эта величина измеряется в см4, то есть ширину балки b необходимо вставлять именно в сантиметрах. 4)/(384×100×2430)=0,039

Важно: перед подстановкой в формулу все данные приводятся к измерению в метрах! В противном случае ошибка расчета может составить до 4 порядков.

С учетом того, что для пролета 3 м максимально допустимый прогиб составляет одну трехсотую длины пролета, то есть 10 см, расчетное значение 3,9 см более чем удовлетворяет условиям задачи.

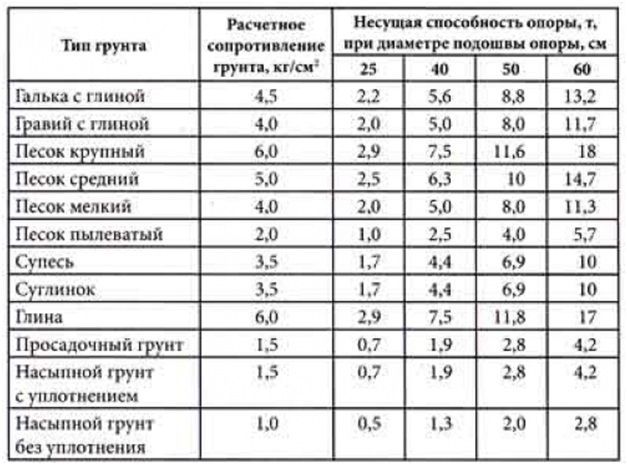

Расчёт нагрузки на столбчатый фундамент

Определение нагрузки на фундамент столбчатого типа, осуществляется по одной формуле. Здесь надо учитывать, что воздействие здания будет распределяться между всеми существующими опорами. Требуется умножить площадь сечения столба () на высоту (H). Результатом вычисления станет получение объёма, который следует перемножить с плотностью материала, используемого для возведения фундамента (q)и общим числом столбиков, заглубляемых в почву.

  • Вычисления будут проводиться по следующей формуле: Pфc= Sс× H× q×N.
  • Определить суммарное сечение, можно по следующей формуле: Sсо= Sс × N.

Вычислить величину нагрузки на сваи, можно разделив массу дома на его опорную площадь, что будет выглядеть следующим образом: P/Sсо.
Важно! Если при проведении расчётов выясняется, что грунтовое давление превышает допустимые значения, то следует изменить используемые параметры и прибегнуть к расширению опорной площади. Требуется увеличить число опор и сделать их большего диаметра, что поможет получить основание с нужными параметрами.

Рассчитываем вес кровли дома

Отметим, что кровля дома может опираться не на все его стены. Так, двускатная крыша опирается только на две противоположных несущих стены нашего строения, в отличии от четырехскатной, которая опирается на периметр стен. Таким образом расчетный вес крыши (стопила вместе с кровлей) будет распределяться на определенные стены дома.

Для вычисления веса кровли воспользуемся таблицей.

Определяем вес кровли для расчета нагрузки

  1. Площадь проекции крыши нашего дома будет совпадать с площадью его основания и составит 80 кв. м. (основание дома составляет 10 на 8 метров).
  2. Двускатная крыша будет опираться на две длинных наружных стены дома. Таким образом давление крыши на фундамент будет передаваться только по двум стенам и составит 20 метров.
  3. При ширине фундаментной ленты в 0,4 метра площадь, на которую будет оказываться давление крыши составит 8 кв.м.
  4. Кровля, изготовленная из металлочерепицы с уклоном в 25 градусов будет оказывать давление около 30 кг на один кв.м.
  5. Таким образом суммарная нагрузка. Оказываемя крышей на нагруженную часть фундамента составляет 300 кг на кв.м.

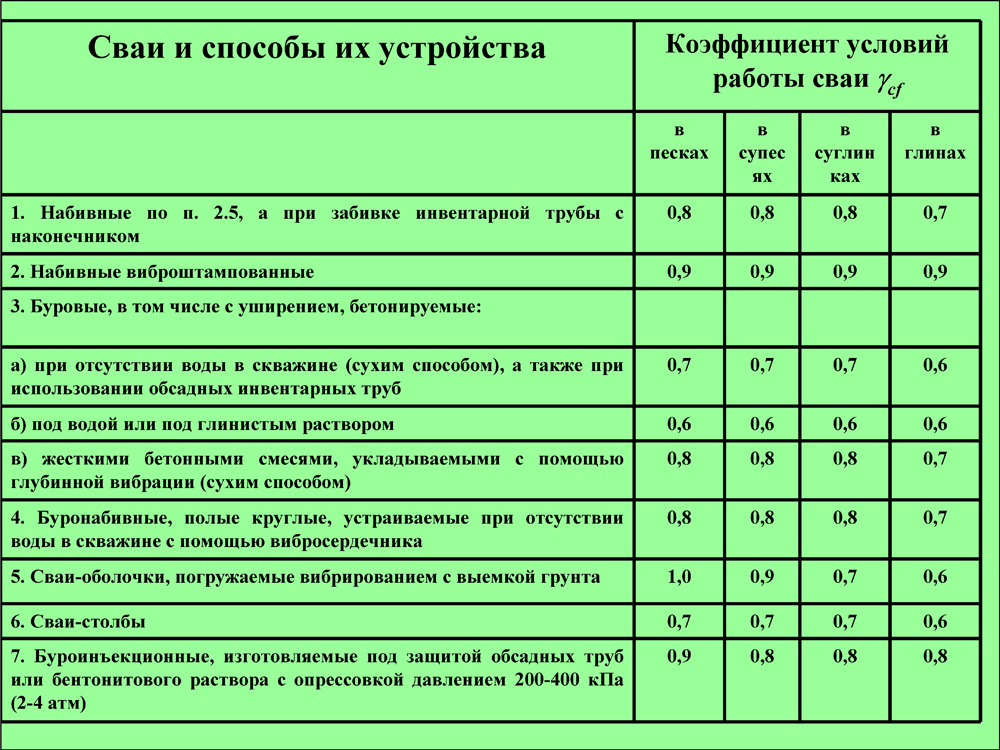

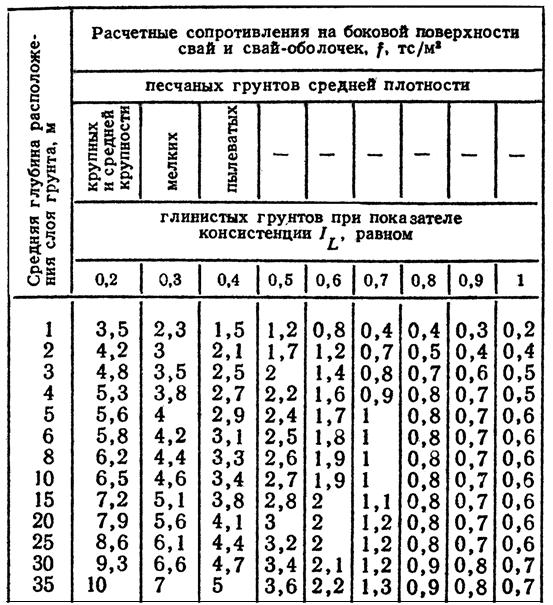

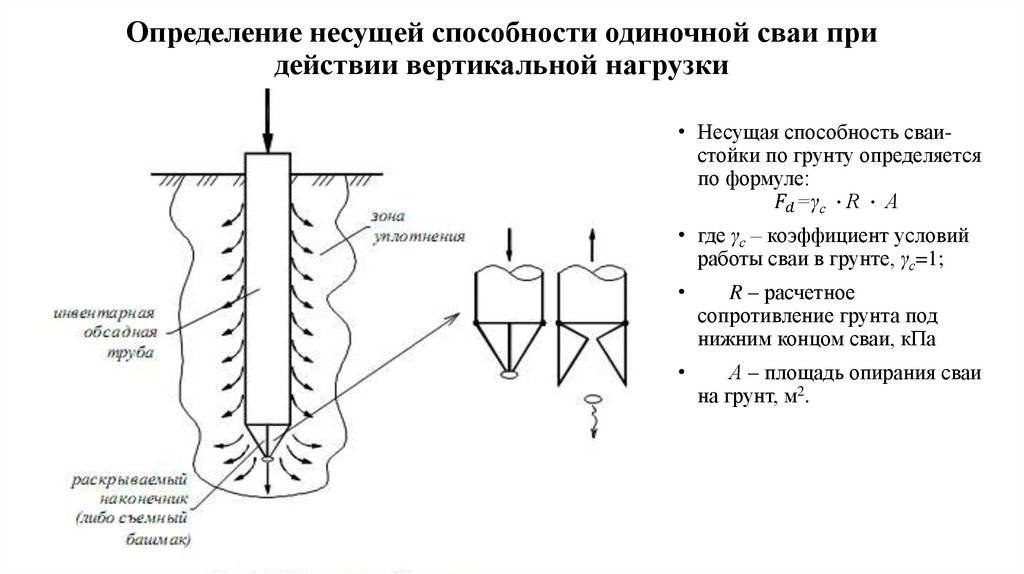

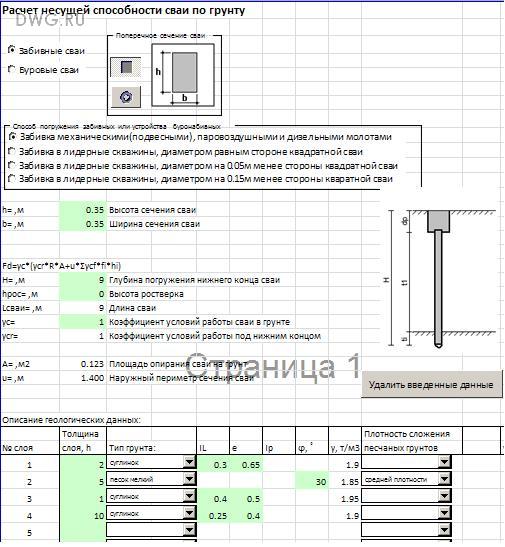

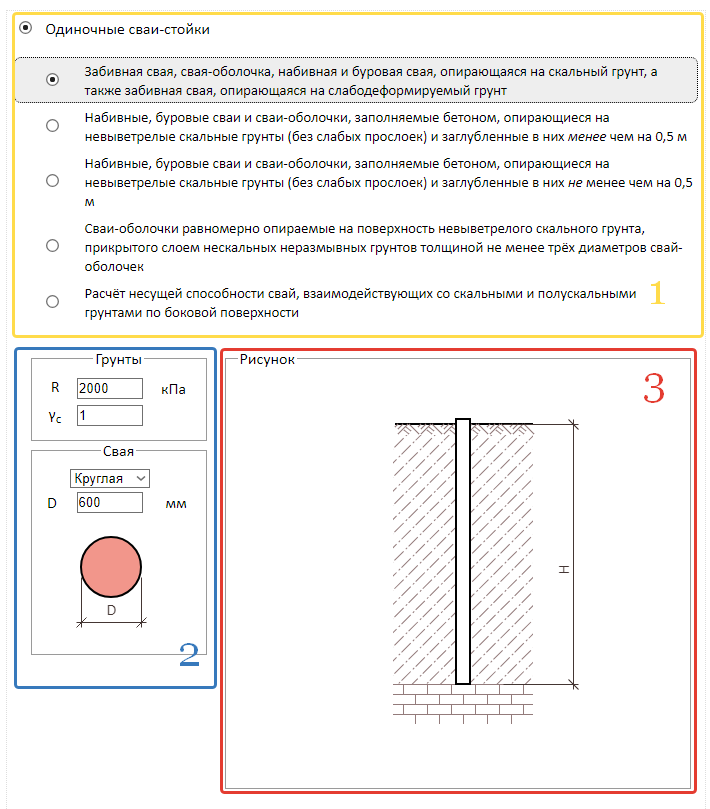

Расчёт нагрузки на свайный фундамент

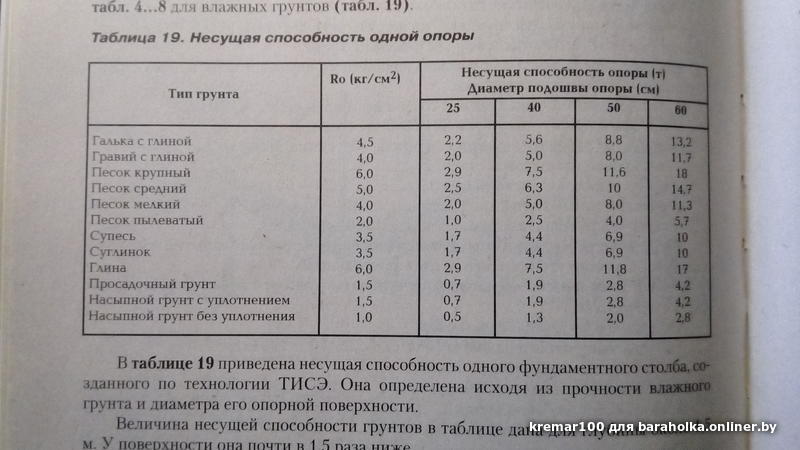

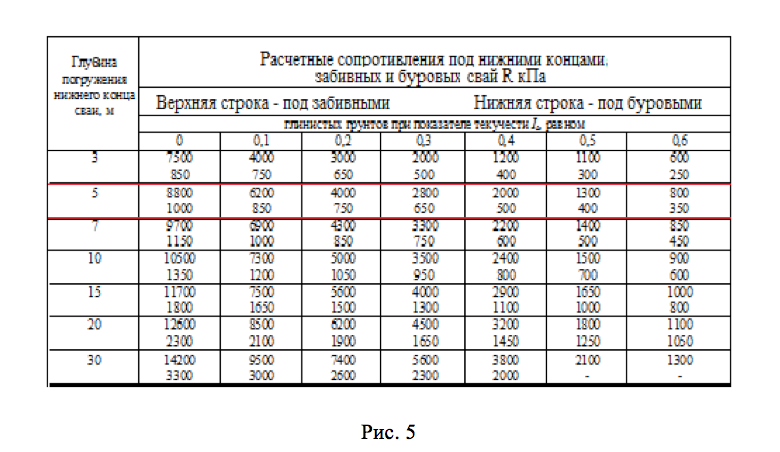

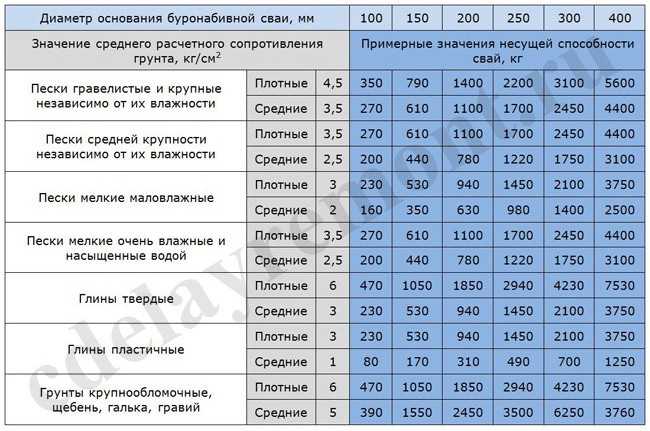

Особенностью расчёта свайного основания, является необходимость выявления массы здания (P), которая делится на количество опор.
Внимание! Требуется подбирать сваи с нужными показателями длины и необходимыми прочностными характеристикам, принимая во внимание геологические характеристики грунта. Так как в процессе эксплуатации свайный фундамент несет те же нагрузки, что и остальные виды фундамента — от массы здания, полезного давления, снежного покрова и ветра.

Рассчитывать нагрузку на свайный фундамент необходимо для того, чтобы в дальнейшем при проектировании ее можно было сопоставить с максимально допустимой нагрузкой на грунт строительной площадки, и при необходимости увеличить число свай либо сечение используемых опор Чтобы сопоставить допустимые нагрузки на свайный фундамент и грунт необходимо выполнить следующие расчеты:

  • Определить вес здания и все сопутствующие нагрузки, просуммировать их и умножить на коэффициент запаса надежности;
  • Определить опорную площадь одной сваи по формуле: «r2 * 3.14» (r- радиус сваи, 3,14 — константа), после чего вычислить общую опорную площадь основания, умножив полученную величину на количество свай в фундаменте;
  • Рассчитать фактическую нагрузку на 1 см2 грунта: массу здания разделяем на опорную площадь фундамента;
  • Полученную нагрузку сопоставить с нормативной допустимой нагрузкой на грунт.

Для примера: дом массой 95 тонн. (с учетом снеговых и ветровых нагрузок) строится на фундаменте из 50 буронабивных свай, общая опорная площадь которых составляет 35325 см2. Грунт на участке представлен твердыми глинистыми породами, которые выдерживают нагрузку в 3 кг/см2.

  • Фактическая нагрузка на грунт: 95000/35325 = 2,69 кг/см2.

Как показывают расчеты, нагрузки от здания, передаваемые фундаментов на грунт, позволяют реализовывать данный проект в конкретных грунтовых условиях.
Важно! Если бы нагрузки были больше допустимых, потребовалось бы увеличить опорную площадь фундамента, увеличив количество свай либо их сечение.

Разновидности фундаментов

Существует несколько типов фундамента. Некоторые виды применяются чаще. Расчет нагрузки для каждого из них может отличаться. Чаще всего для частного строительства применяют ленточные или свайные фундаменты. Расчет нагрузки выполняется с учетом типа конструкции основания дома. Реже основание может быть выполнено в виде плиты.

Ленточный фундамент может быть глубокого или мелкого типа залегания. Он представляет собой полосу из железобетона. Она проходит под всеми стенами (внутренними и наружными) сооружения. При этом учитывается толщина стен, общий вес конструкции. Для кирпичных домов применяют ленточный фундамент глубокого, а для деревянных – мелкого залегания.

Свайные разновидности фундаментов применяются для габаритных зданий. Также этот вариант будет незаменим для строительства на неустойчивом грунте. Для создания такого фундамента используются сваи. Это бетонные столбы. Их нижние концы имеют заострения. Сваи имеют внутри металлическую арматуру.

Порядок проведения вычислений и расчётов

Независимо от типа основания, расчёты производятся в следующей последовательности:

  • Необходимо выяснить параметры, касающиеся единицы длины опоры, помимо нагрузок от веса самого строения, которые состоят из массы стен, перекрытий и кровли, также определяется эксплуатационное давление, нагрузки от снегового покрова и ветровые нагрузки;
  • Расчет массы фундамента. Основание дома также будет оказывать нагрузку на почву, которую необходимо высчитать и добавить к нагрузкам от массы здания. Чтобы сделать это, нужно исходя из габаритов (высоты, ширины и периметра) определить объем основания, и умножить его на объемную плотность бетона (массу одного кубометра).
  • Расчет несущих характеристик почвы — для этого нужно определить тип грунта, и в соответствии с нормативными таблицами вычислить допустимую нагрузку на 1 кв.см. почвы.
  • Cверка полученных данных с сопротивлением почвы – если возникает необходимость, то осуществляется корректировка площади опоры, например, в случае с ленточным основанием, увеличивается его толщина. При обустройстве свайных или столбчатых оснований необходимо увеличить количество опор в фундаменте либо площадь их сечения;
  • Измерение фундамента – определение размеров;
  • Вычисление толщины подушки из песка, формируемой непосредственно под подошвой. Уплотняющая подсыпка из песка и гравия необходима для предотвращения усадки почвы под массой здания и для минимизации вертикальных сил пучения. В нормальных условиях ее толщина составляет 20 см (10 см песка и 10 см гравия), однако при строительстве тяжелых домов в пучинистом грунте она может быть увеличена до 50 см.

Необходимо учесть, что приведённые формулы расчёта нагрузки, будут актуальны исключительно в сфере малоэтажного строительства, то есть при возведении объектов высотой до 3-х этажей. Схема является упрощённой, так как учитывает только удельное сопротивление грунта, при необходимости прогнозирования сдвига грунтовых слоёв, следует обратиться за помощью к профессионалам. Желательно проводить расчёты дважды, чтобы наверняка определить нужные параметры, так как от этого зависит устойчивость здания.

Учет деформации

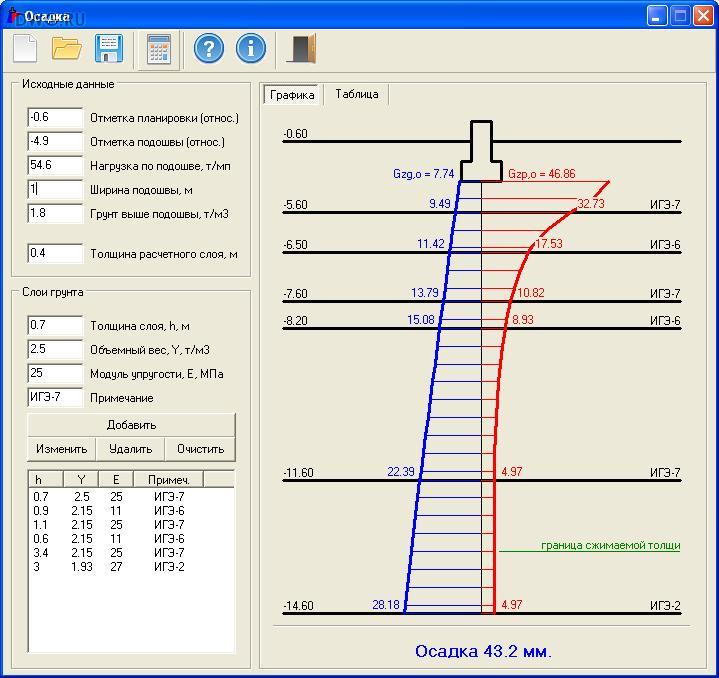

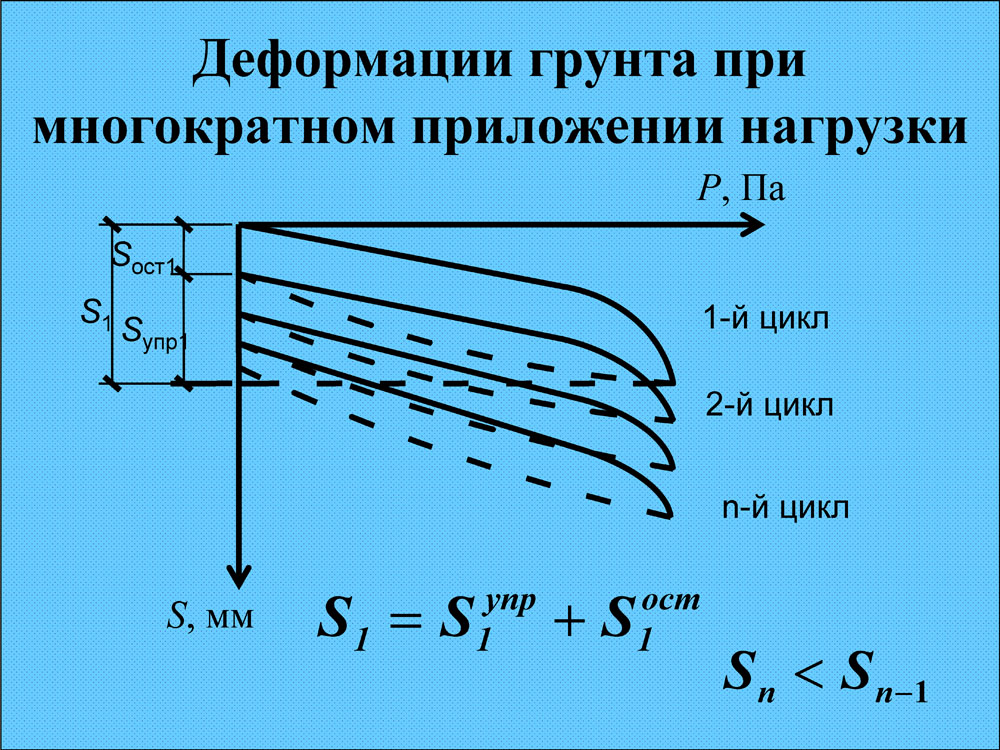

Расчет фундамента под нагрузку предполагает определение уровня деформации сооружения. Любое строение со временем дает усадку. Чтобы при этом на конструкции не появились различные дефекты, трещины, необходимо предусмотреть это при проведении расчетов.

Фундамент может деформироваться по-разному. Бывают сдвиги, прогибы, крен, выгиб, перекосы и смещения по горизонтали.

Многие из перечисленных деформаций объясняются усадкой грунта. Она может быть критичной. Чтобы этого не произошло, фундамент должен быть достаточно прочным. Крен можно наблюдать преимущественно в многоэтажных зданиях. А вот для частных домов следует опасаться перекоса, сдвига, выгиба или перегиба. Поэтому при определении типа грунта и его особенностей важно учесть процесс его усадки после проведения строительных работ.

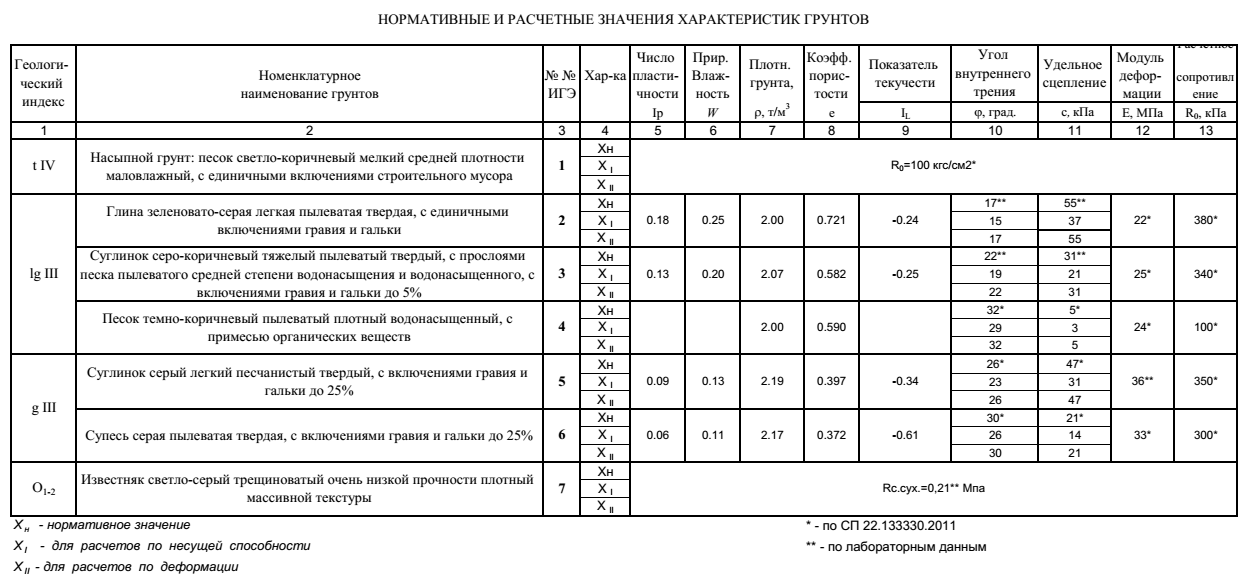

Собираем показатели грунта

При проектировании фундамента необходимо проводить геодезический анализ грунта на строительной площадке, который позволяет определить три важных показателя — тип почвы, глубину ее промерзания и уровень расположения грунтовых вод. Исходя из типа грунта вычисляется его несущая характеристика, которая используется при расчете опорной площади основания. Глубина промерзания почвы определяет уровень заглубления фундамента — при строительстве в условиях пучинистых грунтов фундамент необходимо закладывать ниже промерзающего пласта земли. На основании данных о грунтовых водах определяется необходимость обустройства дренажной системы и гидроизоляции фундамента.
Важно: вышеуказанные показатели грунта вы можете собрать самостоятельно, для этого вам потребуется лишь ручной бур и рулетка.

Рис: Структура грунтов на территории Московской области

Для сбора показателей необходимо с помощью ручного бура по периметру площадки под застройку сделать несколько скважин глубиной 2-2.5 м. Одна скважина должна располагаться в центре участка, еще две — в центральных частях боковых контуров предполагаемого фундамента. Необходимость бурения нескольких скважин обуславливается тем, что на разных участках площадки может наблюдаться отличающийся уровень грунтовых вод. В первую очередь нужно определить тип почвы: в процессе бурения возьмите изымаемый из скважины грунт (с глубины 2-ух меров) и скатайте его в плотный цилиндр, толщиной 1-2 сантиметра. Затем попытайтесь согнуть цилиндр.

  • Если почва рыхлая и цилиндр из нее сформировать невозможно (она попросту рассыпается), вы имеете дело с песчаным грунтом;
  • Цилиндр скатывается, но при этом он покрыт трещинами и разламывается при сгибающем воздействии, значит грунт на участке представлен супесями;
  • Цилиндр плотный, но при сгибании ломается — легкий суглинок;
  • Грунт хорошо скатывается, но при сгибании покрывается трещинами — тяжелый суглинок с большим содержанием глины;
  • Почва легко скатывается, не трескается и не ломается при сгибании — глинистый грунт.

Далее необходимо определить показатель уровня грунтовых вод. Оставьте пробуренные скважины на ночь, чтобы они заполнились водой. На следующее утро возьмите деревянную рейку двухметровой длины и обмотайте ее бумагой, опустите рейку в скважину. По мокрому участку определите, на каком расстоянии от поверхности скважины расположена вода.

Рис: Пробная скважина для определения уровня грунтовых вод

Важно: определить фактический уровень промерзания почвы в домашних условиях невозможно. Для этого необходимо специализированное оборудование, при этом сам анализ выполняется на протяжении длительного времени наблюдения за конкретным участком.

Предлагаем вашему вниманию карту расчетной глубины промерзания почвы в разных регионах России, которую нужно использовать при самостоятельном проектировании фундамента.

Рис: Границы промерзания грунтов в разных регионах России

Расчет потребности арматуры

Перед началом работ важно правильно оценить и потребность материалов для обеспечения армирования фундамента. Расчет проводится следующим образом.

Рекомендуем: Выбираем и строим фундамент под баню самостоятельно. Какой тип основания лучше выбрать?

Ленточный фундамент


Для него обычно используется 2 горизонтальных ряда стальной арматуры периодического профиля диаметром 10-14 мм.

Для вертикальной и поперечной увязки можно применять гладкие стержни диаметром 8-10 мм.

Связка стержней между собой обеспечивается стальной вязальной проволокой.

Пример расчета для дома 6х8 м. Общая длина фундамента – 28 м. Для продольного армирования используется арматура диаметром 12 мм, и она укладывается по 2 штуки в каждом ряду (в сечении – 4 штуки). Стандартная длина стержней – 6 м.

При соединении применяется нахлест в 0,2 м, а стыков потребуется на 28 м не менее 5. Для горизонтальной армировки нужно 28х4=112 м. Дополнительно, на нахлесты – 5х4х0,2=4 м. Общий итог – 116 м.

Для вертикальной увязки нужны стержни диаметром 8 мм. При высоте фундамента 1,4 м длина каждого стержня составит 1,2 м. Устанавливаются они с шагом 0,6 м, т.е. количество стержней на всю длину 2х28/0,6=94 штуки.

Общая длина составит 94х1,2=113 м. В поперечном направлении связка обеспечивается в тех же точках. При ширине ленты 0,4 м длина каждого стержня составляет 0,3 м. Потребность определится, как 94х0,3=29 м. Общая потребность в арматуре диаметром 8 мм составит 142 м.

Потребность в вязальной проволоке определяется по количеству узлов. В одном сечении их 4 штуки, а общее количество 4х28/0,6 =188. Для одной связки потребуется порядка 0,3 м проволоки. Суммарная потребность – 0,3х188=57 м.

Еще по теме: Правила армирования ленточного фундамента

Расчет онлайн размеров, потребности арматуры и бетона

Столбчатый

Арматура устанавливается в вертикальном положении (стержни диаметром 10-12 мм), увязанные в поперечном сечении стержнями диаметром 6-8 мм. на один столб требуется 4 основных стержня, а увязка производится в 3-х местах.
В рассматриваемом примере (заглубление 1,4 м) для одного столба нужно 4х1,4=5,6 м арматуры периодического профиля диаметром 10 мм. Для поперечной увязки используются стержни длиной 0,3 м.

Их общая потребность 3х4х0,4= 4,8 м. Вязальной проволоки нужно 3х4х0,3 м=3,6 м.

Онлайн расчет размеров, потребности арматуры и бетона

Плитный

Обычно армирование производится из стальных стержней диаметром 6-8 мм, уложенных в виде сетки в один ряд. Шаг укладки составляет 0,3 м. Для дома 6х8 м потребуется по ширине 6/0,3=20 стержней, а по длине – 8/0,3=27 штук.
Общая длина составит (27х6)+(20х8) =382 м. Количество пересечений стержней – 27х20=540, т.е. вязальной проволоки нужно 540х0,3=162 м.

Калькулятор онлайн размеров, а также потребности арматуры и бетона

Правильная заготовка материалов позволяет избежать проблем при строительстве. При покупке их стоит учитывать наличие строительных навыков. Отсутствие опыта может приводить к незапланированным отходам. Советуем почитать: Устройство фундамента под частный дом своими руками

Строительство фундамента любого типа требует проведения расчетов. Без учета реальных нагрузок и состояния грунта невозможно обеспечить надежную его конструкцию.

Несоответствие его размеров нагрузкам может привести к проседанию сооружения, а то и к его разрушению. Точный расчет могут провести только специалисты, но необходимый оценочный расчет способен осуществить любой человек.

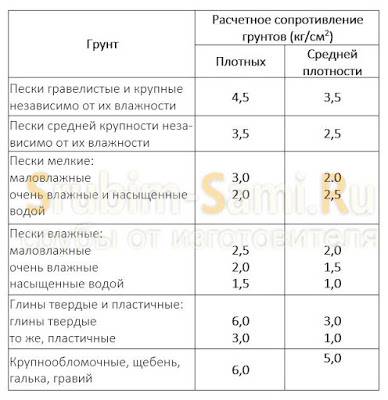

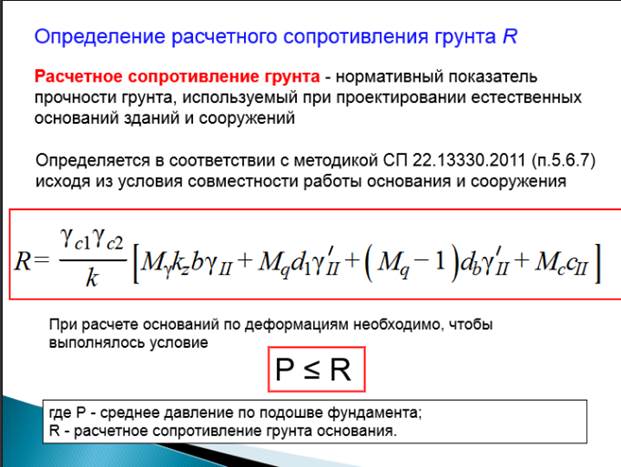

Определяем несущую способность грунта

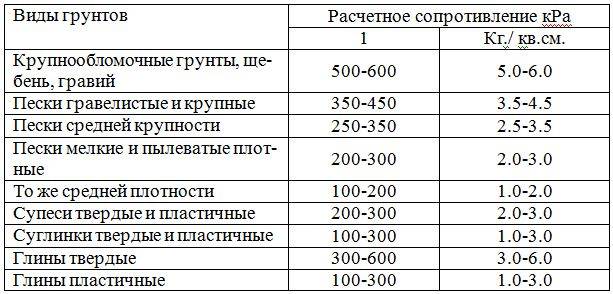

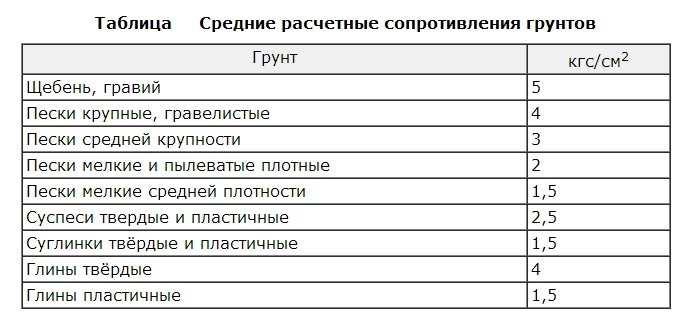

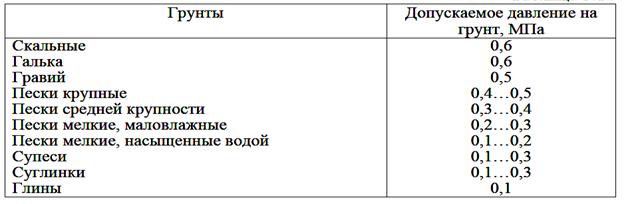

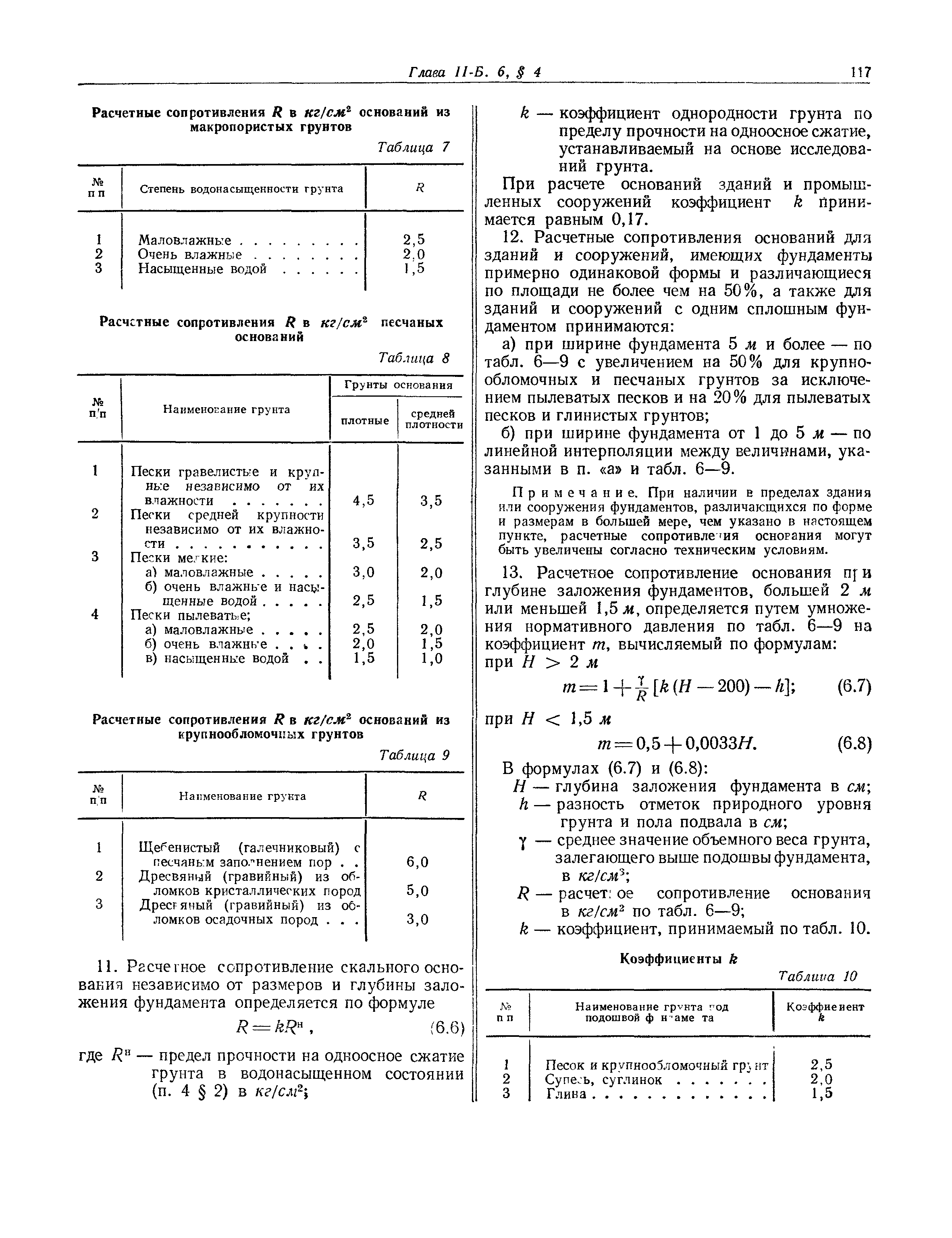

Ориентировочную несущую способность грунта можно определить на основе проделанных ранее изысканий. Зная тип грунт на участке под застройку сопоставьте его с данными в нижеприведенной таблице.

Тип почвыНесущая способность (расчетное сопротивление)Тип почвыНесущая способность (расчетное сопротивление
СупесьОт 2 до 3 кгс/см2Щебенистая почва с пылевато-песчаным заполнителем6 кгс/см2
Плотная глинаОт 4 до 3 кгс/см2Щебенистая почва с заполнителем из глиныОт 4 до 4.5 кгс/см2
Среднеплотная глинаОт 3 до 5 кгс/см2Гравийная почва с песчаным заполнителем5 кгс/см2
Влагонасыщенная глинаОт 1 до 2 кгс/см2Гравийная почва с заполнителем из глиныОт 3. 6 до 6 кгс/см2
Пластичная глинаОт 2 до 3 кгс/см2Крупный песокСреднеплотный — 5, высокоплотный — 6 кгс/см2
СуглинокОт 1.9 до 3 кгс/см2Средний песокСреднеплотный — 4, высокоплотный — 5 кгс/см2
Насыпной уплотненный грунт (песок, супеси, глина, суглинок, зола)От 1.5 до 1.9 кгс/см2Мелкий песокСреднеплотный — 3, высокоплотный — кгс/см2
Сухая пылеватая почваСреднеплотная — 2.5, высокоплотная — 3 кгс/см2Водонасыщенный песокСреднеплотный — 2, высокоплотный — 3 кгс/см2
Влажная пылеватая почваСреднеплотная — 1.5, высокоплотная 2 кгс/см2Водонасыщенная пылеватая почваСреднеплотная — 1, высокоплотная — 1.5 кгс/см2

Таблица 1: Расчетное сопротивление разных видов грунтов

Важно! Для последующих расчетов необходимо брать минимальный показатель несущей способности почвы, в таком случае вы обеспечите запас дополнительного сопротивления грунта весу здания

Какой фундамент для дома самый надежный?

Таким образом, в большинстве случаев критериям надежности отвечает достаточно заглубленный монолитный ленточный армированный фундамент, во всяком случае – под несущими стенами. Фундаментные перемычки под внутренними стенами, а также основания под печами, каминами и другим оборудованием могут быть мелко заглубленными.


Допустимая альтернатива монолитной железобетонной ленте – фундамент из стеновых железобетонных блоков. Единственным недостатком немонолитного основания являются зазоры между блоками, что повышает требования к качеству гидроизоляции. Это особенно критично для домов с подвалами.


Блоки, впрочем, как и бетонная лента, укладываются на песчаную подушку. Уплотненный крупный песок почти не деформируется под весом строения, сводя к минимуму его усадку. Избыток влаги просачивается сквозь песок, не задерживаясь, что гарантирует отсутствие пучения при промерзании.
Поделиться:

Расчёт нагрузки с учётом площади и региона дома

Все нагрузки на фундамент состоят из двух величин — постоянных и переменных. К постоянным нагрузкам относится вес самого здания, к переменным — сила давления снегового покрова и ветра, величина которой зависит от региона, где ведется строительство. Зная площадь дома и нормативный вес материалов, из которого он будет возводиться, можно рассчитать ориентировочную нагрузку на фундамент, исходящую от массы строения. Для проведения расчетов воспользуйтесь следующими справочными таблицами:

Таблица 2: Расчетный вес стен

Таблица 3: Расчетный вес перекрытий

Таблица 4: Расчетный вес кровли

Важно! Определив массу здания вам необходимо добавить к ней полезные нагрузки (вес людей, мебели), которые будет испытывать фундамент в процессе эксплуатации здания. Расчетная величина полезных нагрузок для жилищного строительства на каждый квадратный метр перекрытия составляет 100 кг.

Следующий этап расчетов — определение нагрузок от снегового покрова. Нормативная величина снеговой нагрузки различается в разных регионах России. Для расчета вам необходимо умножить площадь кровли здания на вес 1 м2 снега и коэффициент уклона крыши.

Таблица 5: Нагрузка от снегового покрова на фундамент здания

Осталось лишь рассчитать ветровую нагрузку на здание. Делается это по формуле:

  • площадь здания * (N +15*высота здания); где N — расчетная ветровая нагрузка для разных регионов России, которую вы можете увидеть на нижеприведенной карте.

Рис: Карта ветровых нагрузок в разных регионах России

Важно! Определив все постоянные и переменные нагрузки вам необходимо их просуммировать, так вы получите совокупную нагрузку на фундамент здания. Для дальнейших расчетов ее необходимо умножить на коэффициент запаса надежности 1,5.

Основы вычислений

Для начала следует понять, что именно требуется рассчитать. Дело в том, что деревянный брус или доска балки под нагрузкой способно изогнуться до определенного предела – эта величина называется пределом прочности – и при дальнейшем увеличении нагрузки сломаться. Под действием нагрузки изогнувшаяся балка может также выскользнуть из креплений. Чтобы избежать этого или хотя бы снизить риск такой неприятности, деревянные балки стараются заделать в кладку дома или прикрепить с помощью кронштейнов, уголков и других видов деталей к деревянной стене дома. Используют также врубку балки в венец стены. Все такие виды фиксации считаются жесткой заделкой.

Вот так примерно выглядит расчетная схема для однопролетной балки, то есть изделие, у которого закреплены только концы. Здесь L – пролет балки, расстояние между опорными точками, Q – распределенная нагрузка, f – величина прогиба.

Основой для расчета предельно допустимого прогиба, как и источником других данных о работе деревянных конструкций, является СП 64.13330.2011. Согласно этому документу, предельный прогиб балки для межэтажных перекрытий не должен превышать 1/250 часть длины пролета.

То есть для балки с длиной 6 м допустимый прогиб составит 24 мм. Если же брать более строгие значения (для штукатурки на потолке и требующих строгой плоскости пола второго этажа напольных покрытий, например, плитки) – 1/350, допустимый прогиб уменьшается до 17 мм.

В целом для вычислений используют формулу f=L/350, при этом длину пролета указывают в миллиметрах.

Таблица 1.1. Допустимый прогиб деревянных конструкций.

Соответственно, при расчете балки на прочность в онлайн-калькуляторе или вручную следует уменьшать сечение только до тех пределов прогиба, которые меньше вычисленного значения.

На иллюстрации выше показана расчетная схема для распределенной нагрузки, то есть такой, которая равномерно распределяется по всей балке. Обычно в жилых помещениях используется именно эта схема. Однако при размещении в комнате мебели или оборудования большого веса, особенно не возле стены (на которую опирается край балки), а на некотором удалении от нее, иногда бывает разумнее использовать схему расчета для сосредоточенной нагрузки.

Вот так примерно создается сосредоточенная нагрузка на балку.

Таблица 1.2. Схемы расчета деревянных балок с одной сосредоточенной нагрузкой.

Здесь и далее Е – модуль упругости древесины Е=100 000 кгс/м2), I – осевой момент инерции балки.

Таблица 1. 3. Схемы расчета деревянных балок с двумя сосредоточенными нагрузками.

Таблица 1.4. Расчет балки с двусторонним жестким защемлением при равномерно-распределенной нагрузке.

В зависимости от того, куда именно приложены нагрузки и в каком количестве, используется расчетная схема соответствующего типа.

Для бруса, защемленного в стене только одним концом (консольное крепление), используются другие формулы расчета деревянной балки на прочность. Обычно такие вычисления нужны при проектировании навесов на деревянных балках-опорах, больших вылетов крыши и других подобных случаях.

Таблица 1.5. Расчет консольной балки при одной сосредоточенной нагрузке.

Таблица 1.6. Расчет консольной балки при одной неравномерно-распределенной нагрузке.

Таблица 1.7. Расчет консольной балки при одной равномерно-распределенной нагрузке.

Формулы кажутся громоздкими и сложными, но фактически обычному пользователю при расчете деревянных балок перекрытия важно просто представлять себе характер распределения действующих на балку сил и понимать – чтобы соблюсти условия прочности, необходимо правильно выбрать схему приложения нагрузок.

Наши услуги

Компания Установка Свай» занимается погружением железобетонных свай — забивка свай, лидерным бурением и поставкой свай для сооружения свайного фундамента. Если Вас интересует проведение работ, связанных с проектировкой, гео разведкой, либо возведение свайного фундамента, воспользуйтесь формой внизу сайта.

Полезные материалы

Несущая способность грунта

Такое свойство грунта как его несущая способность — это первоочередная информация, которую необходимо выяснить на подготовительном этапе строительства фундамента.

Испытания свай

При строительстве часто используют в качестве фундаментов сваи. Но прежде чем вводить такие элементы в работу, должна быть проведена проверка их на прочность.

От чего зависит выбор конструкции фундамента?

• от общего веса строительной конструкции и распределения вертикальной нагрузки по периметру и площади здания;

• свойств грунта в основании постройки;

• глубины расположения водоносных горизонтов;

• рельефа участка под постройку;

• особенностей конструкции здания, например, предусмотрены ли проектом цокольный этаж и подвал;

• климатических условий, в которых будет эксплуатироваться постройка.

Рассчитываем давление фундаментного основания на грунт


Рассчитываем давление фундаментного основания на грунт
Сам фундамент тоже имеет определенный вес, которым он будет давить на грунт. Его вес вычисляется как произведение объема на плотность использованного строительного материла. Плотность материалов, использованных для постройки фундаментов получаем в справочной таблице.

Производит расчет нагрузки.

  1. Общий объем фундамента равен его площади в проекции, умноженной на высоту и составит 20,2 куб.м.
  2. Таким образом масса фундамента с учетом использования при строительстве мелкозернистого бетона составит 36,4 тонны
  3. Таким образом сам фундамент будет оказывать давление на грунт в размере 2525 кг на один кв.м.

Суммируем расчетные нагрузки

На заключительном этапе суммируем все нагрузки, при этом определяем максимальную нагрузку, которая будет приходиться у нас на те участки фундамента, на которые будет передаваться давление крыши.

Итого вес крыши с кровлей, возможного снега, масса перекрытий и кирпичных стен, и вес самого фундамента будут давить на грунт с силой 23000 кг на один кв.м.

Согласно таблицам, приведенным в стандарте СНиП 2.02.01—83 предельная нагрузка на влажный суглинистый грунт составит не более 25000 кг на один кв.м.

Таким образом мы вплотную приблизились к показателю предельной нагрузки. Для того, чтобы подстраховаться нам необходимо увеличить ширину основания фундаментной опоры примерно на 20 сантиметров.

Нагрузка на грунт. Определяем несущую способность разных грунтов. — Строим дом своими руками


0

13018

18.09.2013

Расчет нагрузки на фундамент необходим для правильного выбора его геометрических размеров и площади подошвы фундамента. В конечном итоге, от правильного расчета фундамента зависит прочность и долговечность всего здания. Расчет сводится к определению нагрузки на квадратный метр грунта и сравнению его с допустимыми значениями.

Для расчета необходимо знать:

  • Регион, в котором строится здание;
  • Тип почвы и глубину залегания грунтовых вод;
  • Материал, из которого будут выполнены конструктивные элементы здания;
  • Планировку здания, этажность, тип кровли.

Исходя из требуемых данных, расчет фундамента или его окончательная проверка производится после проектирования строения.

Попробуем рассчитать нагрузку на фундамент для одноэтажного дома, выполненного из полнотелого кирпича сплошной кладки, с толщиной стен 40 см. Габариты дома – 10х8 метров. Перекрытие подвального помещения – железобетонные плиты, перекрытие 1 этажа – деревянное по стальным балкам. Крыша двускатная, покрытая металлочерепицей, с уклоном 25 градусов. Регион – Подмосковье, тип грунта – влажные суглинки с коэффициентом пористости 0,5. Фундамент выполняется из мелкозернистого бетона, толщина стенки фундамента для расчета равна толщине стены.

Определение глубины заложения фундамента

Глубина заложения зависит от глубины промерзания и типа грунта. В таблице приведены справочные величины глубины промерзания грунта в различных регионах.

Таблица 1 – Справочные данные о глубине промерзания грунта


Справочная таблица для определения глубины заложения фундамента по регионам

Глубина заложения фундамента в общем случае должна быть больше глубины промерзания, но есть исключения, обусловленные типом грунта, они указаны в таблице 2.

Таблица 2 – Зависимость глубины заложения фундамента от типа грунта


Зависимость глубины заложения фундамента от типа грунта

Глубина заложения фундамента необходима для последующего расчета нагрузки на почву и определения его размеров.

Определяем глубину промерзания грунта по таблице 1. Для Москвы она составляет 140 см. По таблице 2 находим тип почвы – суглинки. Глубина заложения должна быть не менее расчетной глубины промерзания. Исходя из этого глубина заложения фундамента для дома выбирается 1,4 метра.

Какие воздействия испытывает фундамент и их определение

Самый главный документ при определении веса конструкций дома — СП «Нагрузки и воздействия». Именно он регламентирует, какие нагрузки приходятся на фундамент и как их определить. По этому документу можно разделить нагрузки на следующие типы:

  • постоянные;
  • временные.

Временные в свою очередь делятся на длительные и кратковременные. К постоянным относят те, которые не исчезают при эксплуатации дома (вес стен, перегородок, перекрытий, кровли, фундамента). Временные длительные — это масса мебели и оборудования, кратковременные — снег и ветер.

Постоянные нагрузки

Чтобы рассчитать постоянные нагрузки, потребуется знать:

  • размеры элементов дома;
  • материал, из которого они изготовлены;
  • коэффициенты надежности по нагрузке.

Совет! Для начала рекомендуется нарисовать схему дома, на которой будут нанесены габариты здания, размеры его конструкций. Далее можно воспользоваться таблицей, в которой приведены массы для основных материалов и конструкций.

Тип конструкцииМасса
Стены
Из керамического и силикатного полнотелого кирпича толщиной 380 мм (1,5 кирпича)684 кг/м2
То же толщиной 510 мм (2 кирпича)918 кг/м2
То же толщиной 640 мм (2,5 кирпича)1152 кг/м2
То же толщиной 770 мм (3 кирпича)1386 кг/м2
Из керамического пустотелого кирпича толщиной 380 мм532 кг/м2
То же 510 мм714 кг/м2
То же 640 мм896 кг/м2
То же 770 мм1078 кг/м2
Из силикатного пустотелого кирпича толщиной 380 мм608 кг/м2
То же 510 мм816 кг/м2
То же 640 мм1024 кг/м2
То же 770 мм1232 кг/м2
Из бруса (сосна) толщиной 200 мм104 кг/м2
То же толщиной 300 мм156 кг/м2
Каркасные с утеплением толщиной 150 мм50 кг/м2
Перегородки и внутренние стены
Из керамического и силикатного кирпича (полнотелого) толщиной 120 мм216 кг/м2
То же толщиной 250 мм450 кг/м2
Из керамического кирпича пустотелого толщиной 120 мм (250 мм)168 (350) кг/м2
Из силикатного кирпича пустотелого толщиной 120 мм (250 мм)192 (400) кг/м2
Из гипсокартона 80 мм без утеплителя28 кг/м2
Из гипсокартона 80 мм с утеплителем34 кг/м2
Перекрытия
Железобетонные сплошные толщиной 220 мм с цементно-песчаной стяжкой 30 мм625 кг/м2
Железобетонные из пустотных плит 220 мм со стяжкой 30 мм430 кг/м2
Деревянное по балкам высотой 200 мм с условием укладки утеплителя плотностью не более 100 кг/м3 (при меньших значениях обеспечивается запас по прочности, поскольку самостоятельные расчеты не имеют высокой точности) с укладкой в качестве напольного покрытия паркета, ламината, линолеума или ковролина160 кг/м2
Кровля
С покрытием из керамической черепицы120 кг/м2
Из битумной черепицы70 кг/м2
Из металлической черепицы60 кг/м2

Также потребуется рассчитать собственную массу фундамента дома. Перед этим нужно определиться с глубиной его заложения. Она зависит от следующих факторов:

  • глубина промерзания почвы;
  • уровень расположения грунтовых вод;
  • наличие подвала.

При залегании на участке крупнообломочных и песчаных грунтов (средний, крупный) можно не углублять подошву дома на величину промерзания. Для глин, суглинков, супесей и других неустойчивых оснований, необходима закладка на глубину промерзания грунта в зимний период. Определить ее можно по формуле в СП «Основания и фундаменты» или по картам в СНиП «Строительная климатология» (этот документ сейчас отменен, но в частном строительстве может быть использован в ознакомительных целях).

При определении залегания подошвы фундамента дома важно контролировать, чтобы она располагалась на расстоянии не менее 50 см от уровня грунтовых вод. Если в здании предусмотрен подвал, то отметка основания принимается на 30-50 см ниже отметки пола помещения.

Определившись с глубиной промерзания, потребуется подобрать ширину фундамента. Для ленточного и столбчатого ее принимают в зависимости от толщины стены здания и нагрузки. Для плитного назначают так, чтобы опорная часть выходила за пределы наружных стен на 10 см. Для свай сечение назначается расчетом, а ростверк подбирается в зависимости от нагрузки и толщины стен. Можно воспользоваться рекомендациями по определению из таблицы ниже.

Тип фундаментаСпособ определения массы
Ленточный железобетонныйУмножают ширину ленты на ее высоту и протяженность. Полученный объем нужно перемножить на плотность железобетона — 2500 кг/м3. Рекомендуем: Расчет ленточного фундамента.
Плитный железобетонныйУмножают ширину и длину здания (к каждому размеру прибавляют по 20 см на выступы на границы наружных стен), далее выполняют умножение на толщину и плотность железобетона. Рекомендуем: Расчет плитного фундамента по нагрузке.
Столбчатый железобетонныйПлощадь сечения умножают на высоту и плотность железобетона. Полученное значение нужно помножить на количество опор. При этом вычисляют массу ростверка. Если у элементов фундамента имеется уширение, его также необходимо учесть в расчетах объема. Рекомендуем: Расчет столбчатого фундамента.
Свайный буронабивнойТо же, что и в предыдущем пункте, но нужно учесть массу ростверка. Если ростверк изготавливается из железобетона, то его объем перемножают на 2500 кг/м3, если из древесины (сосны), то на 520 кг/м3. При изготовлении ростверка из металлопроката потребуется ознакомиться с сортаментом или паспортом на изделия, в которых указывается масса одного погонного метра. Рекомендуем: Расчет буронабивных свай.
Свайный винтовойДля каждой сваи изготовитель указывает массу. Нужно умножить на количество элементов и прибавить массу ростверка (см. предыдущий пункт). Рекомендуем: Расчет винтовых свай.

На этом расчет нагрузки на фундамент не заканчивается. Для каждой конструкции в массе нужно учесть коэффициент надежности по нагрузке. Его значение для различных материалов приведено в СП «Нагрузки и воздействия». Для металла он будет равен 1,05, для дерева — 1,1, для железобетона и армокаменных конструкций заводского производства — 1,2, для железобетона, который изготавливается непосредственно на стройплощадке — 1,3.

Временные нагрузки

Проще всего здесь разобраться с полезной. Для жилых зданий она равняется 150 кг/м2 (определяется исходя из площади перекрытия). Коэффициент надежности в этом случае будет равен 1,2.

Снеговая зависит от района строительства. Чтобы определить снеговой район потребуется СП «Строительная климатология». Далее по номеру района находят величину нагрузки в СП «Нагрузки и воздействия». Коэффициент надежности равен 1,4. Если уклон кровли более 60 градусов, то снеговую нагрузку не учитывают.

Определение значения для расчета

При расчете фундамента дома потребуется не общая его масса, а та нагрузка, которая приходится на определенный участок. Действия здесь зависят от типа опорной конструкции здания.

Тип фундаментаДействия при расчете
ЛенточныйДля расчета ленточного фундамента по несущей способности нужна нагрузка на погонный метр, исходя из нее рассчитывается площадь подошвы для нормальной передачи массы дома на основание, исходя из несущей способности грунта (точное значение несущей способности грунта можно узнать только с помощью геологических изысканий). Полученную в сборе нагрузок массу нужно разделить на длину ленты. При этом учитываются и фундаменты под внутренние несущие стены. Это самый простой способ. Для более подробного вычисления потребуется воспользоваться методом грузовых площадей. Для этого определяют площадь, с которой передается нагрузка на определенный участок. Это трудоемкий вариант, поэтому при строительстве частного дома можно воспользоваться первым, более простым, способом.
ПлитныйПотребуется найти массу, приходящуюся на каждый квадратный метр плиты. Найденную нагрузку делят на площадь фундамента.
Столбчатый и свайныйОбычно в частном домостроении заранее задают сечение свай и потом подбирают их количество. Чтобы рассчитать расстояние между опорами с учетом выбранного сечения и несущей способности грунта, нужно найти нагрузку, как в случае с ленточным фундаментом. Делят массу дома на длину несущих стен, под которые будут установлены сваи. Если шаг фундаментов получится слишком большим или маленьким, то сечение опор меняют и выполняют расчет заново.

Расчет нагрузки кровли

Нагрузка кровли распределяется между теми сторонами фундамента, на которые через стены опирается стропильная система. Для обычной двускатной крыши это обычно две противоположные стороны фундамента, для четырехскатной – все четыре стороны. Распределенная нагрузка кровли определяется по площади проекции крыши, отнесенной к площади нагруженных сторон фундамента, и умноженной на удельный вес материала.

Таблица 3 – Удельный вес разных видов кровли

Справочная таблица – Удельный вес разных видов кровли

  1. Определяем площадь проекции кровли. Габариты дома – 10х8 метров, площадь проекции двускатной крыши равна площади дома: 10·8=80 м2.
  2. Длина фундамента равна сумме двух длинных его сторон, так как двускатная крыша опирается на две длинные противоположные стороны. Поэтому длину нагруженного фундамента определяем как 10·2=20 м.
  3. Площадь нагруженного кровлей фундамента толщиной 0,4 м: 20·0,4=8 м2.
  4. Тип покрытия – металлочерепица, угол уклона – 25 градусов, значит расчетная нагрузка по таблице 3 равна 30 кг/м2.
  5. Нагрузка кровли на фундамент равна 80/8·30 = 300 кг/м2.

Наши услуги

Компания Установка Свай» занимается погружением железобетонных свай — забивка свай, лидерным бурением и поставкой свай для сооружения свайного фундамента. Если Вас интересует проведение работ, связанных с проектировкой, гео разведкой, либо возведение свайного фундамента, воспользуйтесь формой внизу сайта.

Полезные материалы

Несущая способность грунта

Такое свойство грунта как его несущая способность — это первоочередная информация, которую необходимо выяснить на подготовительном этапе строительства фундамента.

Испытания свай

При строительстве часто используют в качестве фундаментов сваи. Но прежде чем вводить такие элементы в работу, должна быть проведена проверка их на прочность.

Расчет снеговой нагрузки

Снеговая нагрузка передается на фундамент через кровлю и стены, поэтому нагружены оказываются те же стороны фундамента, что и при расчете крыши. Вычисляется площадь снежного покрова, равная площади крыши. Полученное значение делят на площадь нагруженных сторон фундамента и умножают на удельную снеговую нагрузку, определенную по карте.


Таблица – расчет снеговой нагрузки на фундамент

  1. Длина ската для крыши с уклоном в 25 градусов равна (8/2)/cos25° = 4,4 м.
  2. Площадь крыши равна длине конька умноженной на длину ската (4,4·10)·2=88 м2.
  3. Снеговая нагрузка для Подмосковья по карте равна 126 кг/м2. Умножаем ее на площадь крыши и делим на площадь нагруженной части фундамента 88·126/8=1386 кг/м2.

Процедура загрузки данных с помощью таблицы настроек

Процедура загрузки данных с использованием таблицы настроек

Сводка

Целью документа является предоставление информации для загрузки данных с использованием таблиц настройки, когда дельта все еще включена. Приведенная ниже информация доступна в SCN на разных форумах. Я попытался сопоставить это и дать дополнительную информацию из своего личного опыта в одном документе.

Введение

Установочные таблицы — это не что иное, как таблицы, которые напрямую связаны с таблицами приложения. SAP не разрешает прямой доступ к таблицам приложений и, следовательно, для извлечения данных из этих таблиц, у нас есть таблица настроек в качестве интерфейса между ними и экстрактором.

Загрузка из таблицы настройки используется для инициализации дельта-загрузок, что означает, что это всегда полная загрузка из таблиц приложений, в зависимости от выбора, предоставленного при выполнении задания настройки.Как только загрузка из таблицы настройки завершена, мы можем нормально загружать дельты через дельта-очередь.

Бизнес-сценарий

У нас есть различные сценарии для загрузки исторических данных в недавно разработанный информационный провайдер или существующий информационный провайдер с небольшими улучшениями. В этих сценариях нам может потребоваться помощь таблиц настройки для загрузки данных, и это часть сценария LO Extraction.

Бизнес-пользователям нужен новый отчет, основанный на закупках, который не может быть получен с помощью стандартного информационного куба на основе требований.Поэтому мы разработали новый информационный куб, который должен иметь данные из 2LIS_02_SCL и 2LIS_02_SCL (для которого уже включена дельта).

В приведенном выше сценарии, если бизнесу не требуются исторические данные, проблем не возникает, поскольку мы могли бы добавить новый информационный куб в существующие дельта-информационные пакеты.

Если бизнесу требуются данные истории, то нам нужно загрузить данные истории с помощью таблицы настроек, а затем добавить тот же информационный куб в существующие загрузки дельты.

Процедура заполнения таблицы настроек и загрузки данных в BI

Следует иметь в виду, что таблица настроек заполняется не всегда.Если у нас есть сценарий для полной загрузки / Init, нам необходимо заполнить соответствующие таблицы настройки, запланировав запуски настройки (задания BGD).

Перед тем, как приступить к заполнению таблиц настроек, мы должны убедиться, что они пусты.

Ниже приведена процедура удаления таблиц настройки. Процедура удаления таблицы настроек для всех компонентов одинакова, и удаление зависит от компонента, а не от источника данных . Следовательно, если нашим требованием является загрузка данных из источника данных HDR, нам необходимо заполнить весь компонент, который также включает информацию HDR.

Код транзакции для удаления таблицы настроек: LBWG

Как только мы получим показанный выше экран, мы можем указать компонент (02, 11 и т. Д.) И нажать кнопку «Выполнить».

После того, как мы выполним, для подтверждения появится следующий экран. Нажмите «Да», чтобы продолжить.

(Мы не собираемся удалять какие-либо данные из таблиц приложения. Мы удаляем таблицу настроек перед ее заполнением, чтобы избежать дублирования данных)

После удаления таблицы настроек внизу экрана появится следующее сообщение.

Теперь мы закончили с удалением таблицы настроек и можем перейти к , заполнить ее обратно

Операция по удалению очень проста — одна транзакция для всех компонентов. Но для заполнения таблиц настройки у нас есть следующие коды транзакций для отдельных компонентов .

Т-код Заявка
OLI1BW Движение материалов
OLIZBW Проверка / переоценка счетов
OLI3Bw Документы закупки

Расчет нагрузки перекрытий

Перекрытия, как и крыша, опираются обычно на две противоположные стороны фундамента, поэтому расчет ведется с учетом площади этих сторон. Площадь перекрытий равна площади здания. Для расчета нагрузки перекрытий нужно учитывать количество этажей и перекрытие подвала, то есть пол первого этажа.

Площадь каждого перекрытия умножают на удельный вес материала из таблицы 4 и делят на площадь нагруженной части фундамента.

Таблица 4 – Удельный вес перекрытий

Таблица расчет веса перекрытий и их нагрузка на фундамент

  1. Площадь перекрытий равна площади дома – 80 м2. В доме два перекрытия: одно из железобетона и одно – деревянное по стальным балкам.
  2. Умножаем площадь железобетонного перекрытия на удельный вес из таблицы 4: 80·500=40000 кг.
  3. Умножаем площадь деревянного перекрытия на удельный вес из таблицы 4: 80·200=16000 кг.
  4. Суммируем их и находим нагрузку на 1 м2 нагружаемой части фундамента: (40000+16000)/8=7000 кг/м2.

Советы по расчетам

Вышеприведенная информация определяет то, что расчеты довольно сложны. При получении не круглых чисел рекомендуется брать значения с запасом, так как нужно создавать фундамент с запасом.

Также после появления онлайн-калькулятора не рекомендуется вычислять нужные показатели самостоятельно по формулам, так как подобным образом можно избежать погрешностей и других проблем.

В заключение отметим, что все строительные работы по возведению сооружений и созданию оснований предусматривают выполнение расчетов. Если этого не проводить, то есть вероятность сильной просадки, что станет причиной повреждения несущих и других конструкций.

Расчет нагрузки стен

Нагрузка стен определяется как объем стен, умноженный на удельный вес из таблицы 5, полученный результат делят на длину всех сторон фундамента, умноженную на его толщину.

Таблица 5 – Удельный вес материалов стен


Таблица – Удельный вес стен

  1. Площадь стен равна высоте здания, умноженной на периметр дома: 3·(10·2+8·2)=108 м2.
  2. Объем стен – это площадь, умноженная на толщину, он равен 108·0,4=43,2 м3.
  3. Находим вес стен, умножив объем на удельный вес материала из таблицы 5: 43,2·1800=77760 кг.
  4. Площадь всех сторон фундамента равна периметру, умноженному на толщину: (10·2+8·2)·0,4=14,4 м2.
  5. Удельная нагрузка стен на фундамент равна 77760/14,4=5400 кг.

Определяем несущую способность грунта

Ориентировочную несущую способность грунта можно определить на основе проделанных ранее изысканий. Зная тип грунт на участке под застройку сопоставьте его с данными в нижеприведенной таблице.

Тип почвыНесущая способность (расчетное сопротивление)Тип почвыНесущая способность (расчетное сопротивление
СупесьОт 2 до 3 кгс/см2Щебенистая почва с пылевато-песчаным заполнителем6 кгс/см2
Плотная глинаОт 4 до 3 кгс/см2Щебенистая почва с заполнителем из глиныОт 4 до 4. 5 кгс/см2
Среднеплотная глинаОт 3 до 5 кгс/см2Гравийная почва с песчаным заполнителем5 кгс/см2
Влагонасыщенная глинаОт 1 до 2 кгс/см2Гравийная почва с заполнителем из глиныОт 3.6 до 6 кгс/см2
Пластичная глинаОт 2 до 3 кгс/см2Крупный песокСреднеплотный — 5, высокоплотный — 6 кгс/см2
СуглинокОт 1.9 до 3 кгс/см2Средний песокСреднеплотный — 4, высокоплотный — 5 кгс/см2
Насыпной уплотненный грунт (песок, супеси, глина, суглинок, зола)От 1.5 до 1.9 кгс/см2Мелкий песокСреднеплотный — 3, высокоплотный — кгс/см2
Сухая пылеватая почваСреднеплотная — 2.5, высокоплотная — 3 кгс/см2Водонасыщенный песокСреднеплотный — 2, высокоплотный — 3 кгс/см2
Влажная пылеватая почваСреднеплотная — 1.5, высокоплотная 2 кгс/см2Водонасыщенная пылеватая почваСреднеплотная — 1, высокоплотная — 1. 5 кгс/см2

Таблица 1: Расчетное сопротивление разных видов грунтов

Важно! Для последующих расчетов необходимо брать минимальный показатель несущей способности почвы, в таком случае вы обеспечите запас дополнительного сопротивления грунта весу здания

Предварительный расчет нагрузки фундамента на грунт

Нагрузку фундамента на грунт расчитывают как произведение объема фундамента на удельную плотность материала, из которого он выполнен, разделенное на 1 м2 площади его основания. Объем можно найти как произведение глубины заложения на толщину фундамента. Толщину фундамента принимают при предварительном расчете равной толщине стен.

Таблица 6 – Удельная плотность материалов фундамента


Таблица – удельная плотность материало для грунта

  1. Площадь фундамента – 14,4 м2, глубина заложения – 1,4 м. Объем фундамента равен 14,4·1,4=20,2 м3.
  2. Масса фундамента из мелкозернистого бетона равна: 20,2·1800=36360 кг.
  3. Нагрузка на грунт: 36360/14,4=2525 кг/м2.

Порядок проведения вычислений и расчётов

Независимо от типа основания, расчёты производятся в следующей последовательности:

  • Необходимо выяснить параметры, касающиеся единицы длины опоры, помимо нагрузок от веса самого строения, которые состоят из массы стен, перекрытий и кровли, также определяется эксплуатационное давление, нагрузки от снегового покрова и ветровые нагрузки;
  • Расчет массы фундамента. Основание дома также будет оказывать нагрузку на почву, которую необходимо высчитать и добавить к нагрузкам от массы здания. Чтобы сделать это, нужно исходя из габаритов (высоты, ширины и периметра) определить объем основания, и умножить его на объемную плотность бетона (массу одного кубометра).
  • Расчет несущих характеристик почвы — для этого нужно определить тип грунта, и в соответствии с нормативными таблицами вычислить допустимую нагрузку на 1 кв.см. почвы.
  • Cверка полученных данных с сопротивлением почвы – если возникает необходимость, то осуществляется корректировка площади опоры, например, в случае с ленточным основанием, увеличивается его толщина. При обустройстве свайных или столбчатых оснований необходимо увеличить количество опор в фундаменте либо площадь их сечения;
  • Измерение фундамента – определение размеров;
  • Вычисление толщины подушки из песка, формируемой непосредственно под подошвой. Уплотняющая подсыпка из песка и гравия необходима для предотвращения усадки почвы под массой здания и для минимизации вертикальных сил пучения. В нормальных условиях ее толщина составляет 20 см (10 см песка и 10 см гравия), однако при строительстве тяжелых домов в пучинистом грунте она может быть увеличена до 50 см.

Необходимо учесть, что приведённые формулы расчёта нагрузки, будут актуальны исключительно в сфере малоэтажного строительства, то есть при возведении объектов высотой до 3-х этажей. Схема является упрощённой, так как учитывает только удельное сопротивление грунта, при необходимости прогнозирования сдвига грунтовых слоёв, следует обратиться за помощью к профессионалам. Желательно проводить расчёты дважды, чтобы наверняка определить нужные параметры, так как от этого зависит устойчивость здания.

Расчет общей нагрузки на 1 м2 грунта

Результаты предыдущих расчетов суммируются, при этом вычисляется максимальная нагрузка на фундамент, которая будет больше для тех его сторон, на которые опирается крыша.

Условное расчетное сопротивление грунта R0 определяют по таблицам СНиП 2.02.01—83 «Основания зданий и сооружений».

  1. Суммируем вес крыши, снеговую нагрузку, вес перекрытий и стен, а также фундамента на грунт: 300+1386+7000+5400+2525=16 611 кг/м2=17 т/м2.
  2. Определяем условное расчетное сопротивление грунта по таблицам СНиП 2.02.01—83. Для влажных суглинков с коэффициентом пористости 0,5 R0 составляет 2,5 кг/см2, или 25 т/м2.

Из расчета видно, что нагрузка на грунт находится в пределах допустимой.

Онлайн калькулятор нагрузки

Рассчитать рассматриваемый показатель можно путем использования специальных онлайн-калькуляторов. Примером можно назвать сервис: https://prostobuild.ru/onlainraschet/204-raschet-nagruzki-na-fundament. html или https://www.gvozdem.ru/stroim-dom/kalkulyatory/sbor-nagruzok-na-fundament.php.

Особенностями второго онлайн-калькулятора назовем следующие моменты:

  1. Программа учитывает планировку сооружения и тип используемых материалов при строительстве.
  2. Рассматриваются все нагрузки, который оказываются на основание. Данный онлайн-калькулятор позволяет рассчитывать нагрузку стен, кровли, отделочных и других материалов.

На рассматриваемом сервисе есть поля, в которых указывается важная информация, а также таблицы с важной информацией, нужные формулы и многое другое.

Недостаточное сопротивление стены из кирпича

Если при определении расчетного сопротивления данные устойчивости менее ее нагрузки, следует выполнять армирование стенок и перегородок. При упрочнении материала прирост показателей прочности составляет 40%. Далее следует заново пересчитать показатели устойчивости, учитывая усиление стальными элементами. Зная что У = 1,5, а Н = 1,113, рассчитывается коэффициент усиления, поделив значения, К = 1,348. Таким образом, увеличить прочностные показатели нужно на 34,8%. Проводя армирование железной обоймой, можно достичь нужных показателей прочности, если правильно выбрать марку кирпича, усиление, определить конструкцию фундамента и характеристики грунта под фундаментом.

Калькуляторы — страница 3

03.07.2017Расчет веса арматурных сеток (доработанная версия) 3
12.01.2019Live Beam Calculator12VoVoRoNaLe
10.06.2017Расчёт осадки фундамента с помощью определённой функции на Бейсике (OOo Calc, Excel)4SetQ
09.05.2017Приложение «Расчёт теплоизоляции»3dj alex
16.04.2019Расчет предела огнестойкости стальных строительных конструкций8rx3.fireproof
23.04.2017Расчет основания фундаментов мелкого заложения DesCon 3.0.604YVV
19. 04.2017Определение напряжений под подошвой прямоугольного фундамента, частично соприкасающегося с грунтом0Lavrstone
12.01.2019Программа для расчета объема землянных работ4МиМиМи
08.11.2021Калькулятор для проверки узлов ферм из ЗГСП (Excel) по СП 2948chon
08.04.2020Расчёт шпунта. Excel 2013 и старше.20Помидорррыч
10.01.2017Расчет снеговой нагрузки. Схемы Г8, Г9, Г10. СП 20.13330.20119toca_mc
12.01.2019Таблица для определения основных свойств грунтов в LibreOffice Calc1
26.12.2016NoteCalc (Калькулятор-блокнот) — малоизвестный калькулятор от автора знаменитого NumLock Calculator3Nike
09.11.2016Расчет длины каната в запасовке грузоподъемного механизма0Mikhail Sh
20. 10.2016Расчет основания фундаментов9YVV
18.10.2016Расчёт жесткой базы сплошной колонны5Tyhig
04.10.2016Расчет косоура лестницы швеллеры и сборные ступени ексель 201010Tyhig
21.09.2016Расчет балки на упругом основании по Жемочкину3fletch
14.09.2016Ведомость элементов и спецификация металлопроката КМ в ексель3Tyhig
12.01.2019Расчет местной устойчивости георешетки2Артур Высочин
20.07.2016Расчет гидравлических потерь по СП 42-101-2003, Exel0Курмышанец
24.05.2016Расчет основания фундаментов мелкого заложения (Descon)11YVV
24.10.2019«ДИС» — программа для оценки данных динамических испытаний свай9ander
01. 05.2016Расчет отказа забивных свай по СП 45.13330.20127Ilya405
21.02.2021Длина анкеровки и нахлёста арматуры по СП 63.13330.201818Tyhig
14.04.2016Расчёт земляных работ7Thrasher
09.04.2016Универсальный расчетный файл МК (EXCEL)34Yurij21
20.03.2016Программа расчета слоя осадка и производительности очистных сооружений.0BombHasBeenPlant3D
26.05.2016Интерполяция таблиц в Excel (Как двумерного массива, так и линейного)4
05.04.2016Расчёт алюминиевых конструкций по СП 128, EXEL5alexNAP

Расчет нагрузки на фундамент. Расчет подошвы фундамента

Из статьи «Грунты в основании фундаментов» известно, что фундамент дома может опираться на грунт с разной несущей способностью.

Несущая способность грунта — это сила давления от веса здания, которую выдерживает грунт длительное время при допустимой деформации.

Несущая способность грунта характеризуется величиной расчетного сопротивления грунта — R, т/м2.

Цель расчета – подобрать размеры подошвы фундамента и толщину песчаной подушки между грунтом и фундаментом  так, чтобы удельное давление от веса здания было меньше расчетного сопротивления грунта.

Расчет ведем в следующей последовательности:

  1. Выбираем размеры фундамента исходя из конструктивных соображений.
  2. Определяем вес здания, приходящийся на один погонный метр длины стены.
  3. По характеристикам грунта в основании фундамента определяем R – расчетное сопротивление грунта.
  4. Расчитываем необходимую ширину подошвы фундамента на один погонный метр длины (площадь фундамента под 1 погонным метром стены).
  5. Корректируем размеры фундамента по результатам расчета.
  6. Определяем толщину песчаной подушки между грунтом и подошвой фундамента.

Для выполнения расчета удобно использовать программу – калькулятор (книга Excel), которую можно скачать по ссылке «Калькулятор – расчет фундамента».  (после перехода по ссылке выбираем слева вверху меню «Файл» — «Скачать как»)

Скриншот страницы Excel — калькулятора расчета нагрузки на фундамент от веса здания.

На листе «Расчет» в разделе «1. Определение нагрузки от веса здания на 1 погонный метр подошвы фундамента» в первых столбцах вводим исходные данные по конструкции здания.

Данные берем из чертежей проекта. Для наглядности руководствуемся конструктивной схемой здания.

Затем заполняем столбцы «Удельная нагрузка конструкций». Нагрузки определяем из таблиц на листе «Справочник». При заполнении исходных данных важно отличать вертикальные конструкции стен (нагрузка — т/м3) от горизонтальных (нагрузка – т/м2). Величина нагрузок конструктивных элементов здания принимается укрупненными блоками. Не учитывается вес отделки, оконные и дверные проемы не исключаются из расчета и т.п.

После ввода исходных данных программа выдает результат расчета – нагрузку на 1 погонный метр по каждой оси здания.

В разделе «2.  Расчет ширины подошвы фундамента.» вводятся исходные данные по грунту и песчаной подушке.

Расчетное сопротивление грунта определяется по таблицам на листе «Справочник». Для мелкозаглубленных фундаментов используется таблица «Расчетное сопротивление грунта R на глубине заложения фундамента 0,3 м.» Программа выдает результат расчета – ширину подошвы фундамента по каждой оси.

С учетом результатов расчета и конструктивных соображений в строке «Принимаем:» назначаем ширину подошвы. Принятые размеры вводим в исходные данные по фундаменту раздела 1. Программа пересчитывает нагрузки и ширину подошвы. Добиваемся, чтобы принятая ширина подошвы была не меньше расчетной величины.

В разделе «3. Расчет толщины песчаной подушки» производится расчет толщины песчаной подушки по исходным данным, взятым из раздела 2. С учетом результатов расчета и конструктивных соображений в строке «Принимаем:» назначаем толщину подушки.

Следующая статья:

Глубина промерзания грунта на карте.

Предыдущая статья:

Выбор фундамента устойчивого к морозному пучению грунта

Выбери тип фундамента для своего дома

Прочитайте статью
Выбор фундамента для частного дома на пучинистом грунте

Какой фундамент выбрали Вы? Голосуйте!

Узнайте, что выбрали другие.

Фундамент для дома на пучинистых грунтах?

столбчатый, свайный и ленточный, что учесть

Любое строительство дома начинается с расчетных и проектных манипуляций. Чтобы здание прослужило верой и правдой долгие годы, его основание должно иметь достаточную прочность и способность выдерживать определенную нагрузку от стен, кровли, перекрытий и всех конструкционных особенностей постройки. В некоторых случаях с расчетной задачей успешно справляются всевозможные калькуляторы фундамента, представленные в сети. Но нередко они обрисовывают лишь общую картину, не учитывая нюансов строения. Отсюда используются механизмы, позволяющие самостоятельно провести расчет возможной нагрузки, либо доверить этот процесс квалифицированному проектировщику.

Оглавление:

  1. Ленточный фундамент
  2. Столбчатая и свайная основа
  3. Полезные рекомендации по расчету

Результатом качественных подсчетов являются данные по необходимой площади, конфигурации нулевого уровня и предельному давлению на грунт. Усредненного расчета для частного строительства обычно вполне достаточно, где условно принимается значение о равномерной нагрузке.

Расчет нагрузки на фундамент позволяет грамотно подойти к выбору того или иного вида основания. Для выполнения поставленной задачи необходимо оперировать следующими проектными данными:

  • вес самого здания;
  • вес и площадь нулевого уровня;
  • снеговая и ветровая нагрузка, характерная данному климатическому поясу;
  • площадь подошвы цоколя;
  • тип почвы и уровень расположения грунтовых вод;
  • планировка дома, этажность, вид кровли и ее покрытие.

Существуют некоторые различия в подсчетах для разных видов основания.

Ленточный вид

Применительно к ленточному основанию расчет производится с учетом несущей способности грунта. Если значение воздействия на почву несколько выше допустимого, то проблема решается раздвижением опорной площади нулевого уровня, то есть увеличивается ширина ленты.

С помощью ряда размерных конфигураций путем перемножения получается объем рабочей конструкции, который в свою очередь умножается на плотность бетона. Полученный результат покажет массу основания. Далее опорная площадь ленточного фундамента определяется умножением ширины цоколя на его длину.

Площадь подошвы нулевого уровня дома разделить на общую длину всех несущих стен. Полученное значение будет равно минимально допустимой ширине ленточного фундамента, которая в свою очередь не может быть меньше толщины стены.

Нагрузка для столбчатой и свайной основы

В случае фундамента из столбчатых свай, если расчетное давление на грунт превышает допустимые значения, то необходимо увеличить количество либо диаметр свай. В некоторых ситуациях могут потребоваться оба варианта. Число свай, требуемых для конкретного строения, узнается из общего веса строительства поделенного на несущую способность отдельного столба. При этом последнее отличается в зависимости от вида сваи. Важно не забыть и о коэффициенте запаса 1,3 при вычислении массы здания.

Расчет нагрузки на столбчатый фундамент определяется исходя из количества устанавливаемых свай. Для этого площадь основания делится на число опор. Из полученного значения извлекается квадратный корень и результатом будет необходимый размер сечения одной сваи. Отдельным пунктом рассчитывается ширина и несущая способность ростверка свайного фундамента. Вычисления производятся по аналогии с ленточным типом.

Стоит отметить, что сваи для столбчатого фундамента выполняются шагом не более 2 м и располагаются в углах строения, а также в местах пересечения несущих конструкций. На сегодняшний день это наилучший вариант для дома, так как сваи устанавливаются ниже уровня промерзания грунта, что снижает риск возникновения дальнейших деформаций.

Общие рекомендации

Первоначальным проектным этапом является определение типа грунта. От этого будет зависеть глубина заложения будущего основания. Современных способов исследования существует масса, но самый доступный из них – выкопать несколько ям на участке земли под застройку и внимательно рассмотреть состав на срезе.

Глубина заложения цоколя определяется как зависимость показателей уровня сезонного промерзания почвы и типа грунта.

Тип грунтаУровень промерзанияГлубина заложения
Скальныйлюбойлюбая
Пески крупные и средниелюбойне менее 0,5 м
Пески мелкие и пылевидныеболее 2 мто же
Супесименее 2 мне менее 0,7 м
Суглинок, глинаменее 1 мНе менее расчетной глубины промерзания

Например: для Московского региона уровень промерзания грунта измеряется примерно в 140 см. На глинистой почве глубина заложения допускается только не меньше расчетной глубины промерзания. Отсюда величина заглубления цоколя будет не менее 1,4 м.

Определение нагрузки на основание здания позволяет:

1. выбрать наилучшее местоположение постройки;

2. свести к минимуму риск возникновения деформаций цоколя и стен;

3. предотвратить возможность проседания грунта и дальнейших деструктивных разрушений;

4. снизить расход используемых материалов.

Общее напряжение на фундамент делится на:

  • постоянное – от всего строения;
  • временное – от погодных и климатических условий.

Вес здания определяется суммарным подсчетом массы всех предметов, входящих в конструкцию дома, перекрытий, кровли, предполагаемой мебели и техники. Отсюда же вычисляется нагрузка стен на фундамент путем умножения площади и толщины стен и перегородок на массу основного материала.

Давление от кровли вычисляется исходя из величины проекции крыши, размера нагруженных сторон фундамента и общей массы. При этом играют роль конструктивные особенности, угол наклона и тип покрытия. Перекрытия также дают свое напряжение на нулевой уровень и опираются на две равнозначные стены. Площадь плиты равна величине здания, при этом необходимо учитывать их количество и удельный вес материала, из которого они изготовлены.

Показатель снегового давления воздействует на основание через стены и кровлю. Его легко можно определить, используя объем крыши, размер нагруженных сторон фундамента и общую снеговую нагрузку. Вес того или иного материала, снеговая и ветровая нагрузка – такие параметры, как правило, берутся из справочной литературы.

Суммируя показатели массы всей конструкции, полезную нагрузку, снеговой и ветровой коэффициент, получают общее значение давления на цоколь. Отдельно для дальнейших вычислений производится подсчет веса и площади фундамента.

Стандартная несущая способность любого грунта составляет 2 кг/см2. Коэффициент необходимо учитывать при определении ширины фундамента и предельно допустимого давления на почву.

Нагрузка на почву – это отношение веса здания вместе с основой к опорной площади цоколя. Величина не должна превышать 2 кг/см2. При несоответствии расчетного показателя значению стандарта решается вопрос об увеличении опорной площади основания в зависимости от его типа. При изменении конфигурации цоколя необходимо произвести новый расчет. Резюмировать все вышесказанное и автоматизировать процесс подсчета поможет онлайн калькулятор, который учитывает снеговую нагрузку конкретного региона и примерное наполнение дома (мебель, техника).

Калькулятор фундамента из винтовых свай, онлайн расчет цены

Калькулятор фундамента из винтовых свай, онлайн расчет

Калькулятор фундамента из винтовых свай – онлайн расчет – простой способ сориентироваться в ценах на продукцию/на работы по строительству.

Калькулятор фундамента под ключ

Самое главное достоинство онлайн калькулятора в том, что он позволяет выполнить все расчеты самим без помощи специалиста. Сама схема тоже довольно проста.

На большей части страниц нашего сайта в правом верхнем углу есть кнопка «Калькулятор фундамента». Нажав на нее, Вы переходите на отдельную страницу, на которой размещены поля, обязательные для заполнения. От Вас потребуется указать тип строения (дом, баня, забор, пирс), материал стен (для дома это дерево, каркас или кирпич, для забора – профлист, сетка-рабица), этажность, размер постройки. Эти данные необходимы для определения нагрузок от сооружения.

Для удобства все поля снабжены выпадающими вкладками, в которых указаны самые частые варианты. Это значительно сокращает время заполнения.

Калькулятор фундамента от компании «ГлавФундамент» также включает два дополнительных поля – грунтовые условия и коррозионная активность грунта. При их заполнении у Вас, вероятно, могут возникнуть вопросы, так как почти все организаций на рынке не запрашивают эту информацию для расчета цены свай/строительно-монтажных работ. Почему мы сделали их обязательными?

Параметры свай, их количество, расстановка в фундаменте могут назначаться только на основании информации о нагрузках от строения и о грунтах. Если оба эти фактора не будут учтены, возникнет риск просадки (при мощности слоя плотного грунта под сваей менее 1 метра или сезонном намокании некоторых типов грунтов, снижающем их несущую способность) или выпучивания (при действии касательных сил морозного пучения) фундамента. Вы также не сможете быть уверены, что срок службы конструкции будет таким, как требует ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Эффективная работа двухлопастных винтовых свай возможна только при рассчитанном, исходя из данных о грунтах, расстоянии между лопастями. То же касается шага лопастей, угла их наклона (больше информации в статье «Особенности расчета двухлопастных винтовых свай»).

Для включения в работу сваи околосвайного массива грунта ненарушенной структуры должна подбираться рациональная конфигурация лопасти, соответствующая типу грунта (подробнее в статье «Ключевые принципы подбора параметров лопастей»).

Толщина металла и марка стали – это тоже переменные, зависящие от степени коррозионной активности грунтов. Если среда сильноагрессивная, а свая выполнена из стали марки Ст3 с толщиной стенки 4 мм и менее, не стоит рассчитывать, что она прослужит более 15-20 лет.

Таким образом, данные о грунтовых условиях площадки строительства столь же необходимы при проектировании, как данные о нагрузках. Если Вы не обладаете необходимой информацией, специалисты компании «ГлавФундамент» проведут необходимые исследования – геолого-литологические изыскания, а также измерения коррозионной активности грунтов (подробнее об услугах в статье «Экспресс-геология (геолого-литологические изыскания) и измерения коррозионной активности грунтов»).

Онлайн калькулятор, разработанный нашей компанией, подходит только для объектов малоэтажного строительства. Фундаменты промышленных и крупных гражданских объектов (трубопроводы, стенды, мачты, вышки, ЛЭП) рассчитываются в системах автоматизированного проектирования (САПР) после проведения полноценных инженерно-геологических изысканий. Для подтверждения полученных результатов организуются контрольные испытания грунтов при действии вдавливающих, выдергивающих и горизонтальных нагрузок. Это связано с предъявлением повышенных требований к уровню безопасности этих объектов.

Если Вам нужно рассчитать промышленную или крупную гражданскую постройку, перейдите по ссылке и заполните заявку в проектный отдел нашей компании, указав необходимые данные. Если потребуется дополнительная информация, мы Вам перезвоним.

Расчет количества, подбор конструкций и расстановка свай

При определении количества и сочетаний свай в программе «Калькулятор фундамента» учитываются требования нормативных документов, действующих в РФ, а также нормы проектирования, разработанные нашими специалистами по результатам исследований и испытаний, как собственных, так и выполненных зарубежными специалистами.

На фундаментную конструкцию практически любого сооружения (дом, баня) воздействуют сразу несколько типов нагрузок (под ответственными узлами сооружения, под несущими и ненесущими стенами, под лагами пола). Каждый тип нагрузок требует применения конструкции сваи с определенной несущей способностью. Поэтому предложенное решение будет включать не один, а сразу несколько их видов.

Но есть моменты, которые сложно учесть при онлайн расчете. Это, например, характеристики провисания ростверка (расчетная величина). Есть мнение, что во избежание провисания ростверка достаточно придерживаться обобщенных значений допустимых нагрузок. Это некорректно. Пролет между сваями определяется для каждого объекта, с учетом нагрузок на обвязочный материал от каждой стены.

В этой связи расчет, выполненный в калькуляторе фундамента, можно рассматривать только как предварительный. Он помогает Вам сформировать общее представление о цене, но это не решение, гарантирующее безопасность здания.

Калькулятор расчета винтового фундамента

При создании калькулятора расчета винтового фундамента мы ставила перед собой задачу разработать программу, которая будет удобна и одновременно полезна.

Во-первых, мы можете сравнить цены. Плюс – для этого не нужно открывать множество вкладок, вся необходимая информация есть на нашем сайте. Сервис рассчитывает цену сразу в трех категориях («Эконом», «Стандарт», «Премиум»). В итоговую цифру также войдет стоимость строительно-монтажных работ (для этого достаточно поставить галочку в поле «С учетом работ»).

Во-вторых, мы добавили в калькулятор справочную информацию, которая дает понять, чем мы руководствуемся, предлагая Вам именно это решение.

К примеру, ограждения и пирсы принято относить к легким сооружениям, из-за чего часто под них рекомендуют однолопастные сваи. Это кажется правильным, ведь небольшие нагрузки от объектов не требуют строительства конструкции с большой несущей способностью. Но такой подход совершенно не учитывает воздействие на сваи значительных выдергивающих и горизонтальных нагрузок.

Заборы из дерева или профлиста характеризуются большой парусностью. Пирсы и причалы подвержены воздействию течения, схода льда. Возникающее усилие будет постоянно пытаться вырвать сваю из земли. А такой тип воздействия наименее предпочтителен для конструкций с одной лопастью.

Чтобы избежать возможных последствий Вы будете вынуждены выполнить бетонирование основания колонны или обвязку швеллером или профтрубой. Введение же дополнительной лопасти решит эту проблему даже без дополнительного усиления конструкции.

Калькулятор фундамента под дом. Расчет цены

Калькулятор фундамента – удобный инструмент, чтобы предварительно спланировать фундаментную конструкцию под дом, баню или любой другой объект малоэтажного строительства. Он также незаменим, когда Вам нужен примерный расчет цены для понимания возможных расходов.

Но мы не рекомендуем опираться исключительно на данные программы. Все-таки сервис – это только набор алгоритмов, который не может в полной мере учесть особенности объекта и участка, не может заменить опыт инженера-конструктора. А если учесть, что проектный отдел компании «Главфундамент» выполняет расчет бесплатно и за 24 часа, то выбор станет очевиден.

КАК РАСЧИТАТЬ БЕЗОПАСНУЮ НЕСУЩУЮ СПОСОБНОСТЬ ГРУНТА НА ПЛОЩАДКЕ?

Этот простой и быстрый полевой тест даст вам приблизительное представление о несущей способности почвы.

Процедура
  1. Выкопать котлован необходимой глубины. (желательно равной глубине фундамента)
  2. Возьмите твердый шар или квадратный куб известного веса и размера.
  3. Несколько раз бросьте шар или квадратный куб с известной высоты на дно выкопанного котлована.
  4. Рассчитайте среднюю глубину отпечатка, сделанного несколько раз на нижней поверхности выкопанного котлована. Пусть «d» — средняя глубина вдавления.

Расчет

Рассчитайте предельное сопротивление грунта ( R ), используя приведенную ниже формулу.

R = (ш * в) / д

Где,

R = Предельное сопротивление грунта (кг)

d = средняя глубина отпечатка (в см)

w = Вес сплошного шара или квадратного куба (в кг)

h = высота падения твердого мяча или куба (в см)

Если «А» — площадь поперечного сечения твердого стального шара или куба, то сопротивление грунта на единицу площади рассчитывается по следующей формуле.

Сопротивление почвы на единицу площади (в кг/см 2 ) = R / A

Безопасная несущая способность (в кг/см 2 ) = R / (A * F.O.S)

Где,

F.O.S = Коэффициент безопасности

На заметку
  1. F.O.S варьируется от 2 до 3 в зависимости от типа конструкции и состояния площадки.
  2. Чтобы получить надежный результат теста, проведите этот тест на разных типах почвы, а затем используйте свое суждение, чтобы прийти к какому-либо заключению.
  3. Вместо цельного стального шарика или квадратного куба мы также можем использовать испытательный плунжер CBR или конус (используется для испытания на проникновение конуса)

Предполагаемая несущая способность

В приведенной ниже таблице приведены предполагаемые значения несущей способности для различных типов грунтов. Эта таблица поможет вам прийти к любому выводу после проведения теста.

Тип почвы/скальной породы Безопасная/допустимая несущая способность (кг/см 2 )
Камень 32. 40
Мягкий камень 4,40
Крупный песок 4,40
Средний песок 2,45
Мелкий песок 4,40
Мягкая / жесткая глина 1,00
Мягкая глина 1,00
Очень мягкая глина 0,50

На заметку
  1. Для несвязных грунтов значения должны быть уменьшены на 50%, если уровень грунтовых вод находится выше или вблизи основания фундамента.
  2. Эти значения следует использовать только для предварительного проектирования. Фактическую несущую способность грунта следует рассчитывать в соответствии со стандартными нормами.

Читайте также: Как рассчитать несущую способность грунта на участке с помощью N-значения

Читайте также: Как рассчитать несущую способность грунта на основе теста на нагрузку плиты

Расчет безопасной несущей способности грунта на площадке|Разжижение|Значения SBC

Безопасная несущая способность грунта:-

Первое испытание, которое необходимо выполнить перед началом строительства, – это безопасная несущая способность грунта. Это предварительное испытание, которое следует проводить перед возведением любой конструкции. Рекомендуется проверять безопасную несущую способность грунта во всех точках основания.

Что такое безопасная несущая способность грунта?

Надежная несущая способность грунта Полевые испытания проводятся для проверки способности грунта выдерживать нагрузки. Давайте рассмотрим пример маленького пластикового стула. Этот маленький пластиковый стул сделан для детей и может выдерживать нагрузку 10 кг.Допустим, если на него сядет взрослый человек, то Кресло сломается. Тот же случай применим к грунту. Если к грунту приложена большая нагрузка, чем его сопротивление, то грунт начинает смещаться или разрушаться, что приводит к осадкам. Для обеспечения безопасности конструкции на площадке в разных точках рассчитывается безопасная несущая способность грунта и в соответствии с этим осуществляется выбор основания.

Максимальная нагрузка на единицу площади, которую может нести грунт без каких-либо перемещений и осадок, обозначается как «Надежная несущая способность грунта.

Формула безопасной несущей способности грунта:-

Предельная несущая способность грунта:-

Точка, в которой грунт начинает смещаться, называется предельной несущей способностью грунта.

Например: Возьмите резиновую ленту и растяните ее в противоположных направлениях. У резиновой ленты есть свойство эластичности, которое она может вернуть в исходное положение. Если вы начнете растягивать его больше, он может сломаться в определенной точке, эта точка известна как конечная точка резиновой ленты, где она теряет свою эластичность и не возвращается в исходное положение.


То же самое можно применить к почве. Почва имеет предельную несущую способность, при которой она может выдерживать нагрузку до определенной точки. После этого Почва начинает смещаться (Поселения). Эта точка называется Предельная несущая способность грунта.

Предельная несущая способность грунта зависит от типа грунта и атмосферных условий.

Коэффициент безопасности зависит от типа конструкции и обычно составляет от 2 до 3.Для высотных конструкций мы используем F.O.S 3.

Безопасная несущая способность грунта Процедура испытания: —

Ну, так много теорий объяснили, как найти безопасную несущую способность грунта.  Среди них метод с падающим грузом является самым простым и надежным тестом.

Метод падающего груза:-

Этот метод является полевым испытанием на безопасную несущую способность почвы.

  1. Сначала Выкопайте котлован необходимой глубины. (желательно равной глубине фундамента)
  2. Возьмите квадратный куб известного веса и размеров.
  3. Теперь бросьте квадрат-куб на яму с известной высотой.
  4. Измерьте отпечаток на ямке квадратным кубом с помощью линейки.
    (Для получения точных результатов бросьте куб несколько раз на одну и ту же яму и рассчитайте среднюю глубину отпечатков «d».) 120 см
    Глубина вдавливания = 0,8 см;
    Площадь поперечного сечения (A) = 20 см 2 ; Коэффициент запаса прочности=2

    Предельная несущая способность [UR] = [0. 6 x 120]/0,8 = 90 кг

    Безопасная несущая способность грунта = 90 / [20 x 2] = 2,25 кг/см 2

    Зачем рассчитывать безопасную несущую способность грунта перед началом строительства:-

    Из приведенного выше рисунка видно, что здание обрушилось только с одной стороны. Происходит осадка с одной стороны здания, из-за чего здание перевернулось на одну сторону, но не рухнуло.

    Причина этого: Безопасная несущая способность грунта достаточна в одной части здания, но недостаточна в другой.Рекомендуется проверить SBC грунта на всех опорах, чтобы преодолеть разжижение грунта. А идеальный тип фундамента выбирают, проверяя безопасную несущую способность грунта.

    Безопасная грузоподъемность (SBC) Значения для разных типов почв: —

    0
    SBC 100253
    0.5 кг / см 2
    Черный хлопковый грунт 1. 5 кг / см 2
    Свободные гравий 2,5 кг / см 2
    Compacted Clay 4,5 кг / см 2
    Мягкие скалы 4,5 кг / см 2
    Compacted Gravil 4.5 кг / см 2
    Hard Rocks (гранит) 33 кг / см 2
    Грубый песок 4,4 кг / см 2
    Средний песок 2.45 кг/см 2
    Мелкий песок 4,45 кг/см 2

    Это вероятные значения, которые используются только для предварительного проектирования. Фактическая безопасная несущая способность грунта рассчитывается с использованием указанных кодов МС.

    НРАВИТСЯ НА FACEBOOK

    Для мгновенных обновлений Присоединяйтесь к нашей трансляции WhatsApp. Сохраните наш контакт в WhatsApp  +0078271  как  Civilread  и отправьте нам сообщение » ПРИСОЕДИНЯЙТЕСЬ »

    Никогда не пропустите обновление. внизу справа и разрешить уведомления.Быть в курсе!
    Civil Read Желаем вам всего наилучшего в будущем..
    Поделись с друзьями | Делиться — значит заботиться 🙂

    Несущая способность почвы — таблица несущей способности

    Фундаменты не только обеспечивают ровную платформу для опалубки или каменной кладки, но и распределяют вес дома, чтобы почва могла нести нагрузку. Нагрузка распространяется внутри самого фундамента под углом примерно 45 градусов, а затем распространяется в почве под более крутым углом, больше похожим на 60 градусов от горизонтали.

    По мере того, как нагрузка под фундаментом распределяется, давление на грунт уменьшается. Грунт непосредственно под фундаментом принимает наибольшую нагрузку, поэтому его следует тщательно уплотнять.

    Найдите ближайших подрядчиков по плитам и фундаментам, которые помогут с фундаментом.

    Поскольку нагрузка распределяется, давление на грунт максимально прямо под фундаментом. К тому времени, когда мы опустимся ниже фундамента на расстояние, равное ширине фундамента, единичное давление грунта упадет примерно вдвое.Спуститесь на то же расстояние еще раз, и давление упадет на две трети. Таким образом, почва прямо под основанием является наиболее критической, а также, как правило, наиболее подверженной насилию.

    Когда мы выкапываем фундамент, зубья ковша взбалтывают почву и подмешивают в нее воздух, уменьшая ее плотность. Также в траншею может попасть грунт с насыпи. Рыхлая почва имеет гораздо меньшую несущую способность, чем первоначальная.

    Вот почему так важно уплотнить дно траншеи.Используйте виброплиту для песчаных или гравийных грунтов и виброплиту для ила или глины (узнайте больше об уплотняющем оборудовании в этом руководстве по земляному полотну и основанию). Если вы не уплотните эту почву, вы можете получить 1/2 дюйма осадки только на первых 6 дюймах почвы.

    Если вы копаете слишком глубоко и заменяете почву для восстановления сорта, вы добавляете назад почву, которая расширилась на целых 50%. Под нагрузкой он снова уплотнится и вызовет оседание. Поэтому, когда вы заменяете материал в траншее, тщательно уплотняйте его или используйте крупный гравий.Гравий размером полтора дюйма или больше практически самоуплотняется, когда вы его укладываете. Под тяжестью деревянного дома он не осядет в значительной степени.

    Научитесь промазывать мягкие участки почвы.

    Таблица несущей способности почвы

    Класс материалов Давление несущей способности
    (фунтов на квадратный фут)
    Кристаллическая коренная порода 12 000
    Осадочные породы 6000
    Песчаный гравий или гравий 5000
    Песок, алевритовый песок, глинистый песок, илистый гравий и глинистый гравий 3000
    Глина, песчаная глина, алевритистая глина и глинистый ил 2000

    Источник: Таблица 401. 4.1; Кодекс жилищного строительства CABO на одну и две семьи; 1995.

    Свойства почвы и подшипник

    Тип и плотность родной почвы также важны. В Международном строительном кодексе, как и в предшествующем кодексе CABO, перечислены предполагаемые значения несущей способности для различных типов грунтов. Очень мелкие почвы (глины и ил) обычно имеют меньшую емкость, чем крупнозернистые почвы (пески и гравий).

    Однако некоторые глины или илы имеют более высокую несущую способность, чем значения, указанные в кодовых таблицах.Если вы проведете тест почвы, вы обнаружите, что у вас более плотная глина с гораздо более высокой несущей способностью. Механическое уплотнение почвы также может повысить ее несущую способность.

    Определение несущей способности на площадке

    Проверка плотности грунта в траншее для фундамента с помощью пенетрометра. Несущая способность вашего грунта поможет вам определить, нужен ли вам мелкозаглубленный или глубокий фундамент. Прочность грунта непосредственно под фундаментом, где сосредоточены нагрузки, имеет решающее значение для работы фундамента.

    Вы можете получить довольно хорошее представление о несущей способности грунта на дне траншеи с помощью ручного пенетрометра. Это карманное устройство представляет собой подпружиненный зонд, который оценивает давление, которое может выдержать почва, и откалиброван для получения показаний в тоннах на квадратный фут. Каждый подрядчик и строительный инспектор должен иметь один из них. Это может помочь вам избежать многих неприятностей.

    Калькулятор верхнего слоя почвы — Сколько почвы мне нужно?

    Используйте этот почвенный калькулятор, чтобы легко оценить, сколько почвы (верхнего слоя почвы) в тоннах или тоннах, или объем (куб. футы, кубические ярды или кубические метры) вам нужно для данного садового проекта.Учитывая размер мешка, он также рассчитывает количество мешков с почвой (грязью), которые вам понадобятся.

        Быстрая навигация:

    1. Расчет необходимого количества верхнего слоя почвы
    2. Основные сведения о верхнем слое почвы

        Расчет необходимого количества верхнего слоя почвы

    Многие профессиональные и домашние садоводы сталкиваются с необходимостью оценки количества верхнего слоя почвы, необходимого для покрытия данной площади. Если вы спрашиваете себя, сколько верхнего слоя почвы вам нужно для вашего сада, то наш калькулятор верхнего слоя почвы очень поможет вам, поскольку он вычисляет для вас метрику по вашему выбору (подходит, если вы живете в США, Великобритании, ЕС и другие), но следует иметь в виду, что результаты будут настолько хороши, насколько хороши введенные в него измерения.

    Кроме того, в калькуляторе почвы используется стандартная плотность почвы 100 фунтов/фут 3 (1600 кг/м 3 ), которая может несколько отличаться в зависимости от конкретной смеси верхнего слоя почвы, которую вы покупаете. Смешанный верхний слой почвы обычно менее плотный, поэтому его потребуется меньше килограммов. Процесс расчета:

    1. Оцените необходимый объем верхнего слоя почвы, используя геометрические формулы и планы или измерения площади.
    2. Оцените плотность используемого грунта.Стандартная плотность верхнего слоя почвы составляет около 100 фунтов/фут 3 (1600 кг/м 3 ).
    3. Умножьте объем на плотность (в тех же единицах), чтобы получить вес почвы

    Вычисление объема немного сложнее, если вычисляемая область имеет неправильную форму. Затем нужно разделить его на несколько секций правильной формы, рассчитать их объем и требования к почвенному покрову, а затем просуммировать. Функция копирования в один клик нашего инструмента должна пригодиться.Если вам нужно сделать это для большого количества разделов, вы можете использовать наш калькулятор суммирования. Приблизительные значения также подходят в большинстве случаев.

    Верхний слой почвы обычно продается в мешках в крупных розничных и специализированных магазинах, а также навалом (или тоннами) у компаний, специализирующихся на садовых принадлежностях. Калькулятор верхнего слоя почвы поможет вам оценить, сколько его вам нужно, и облегчит сравнение оптового заказа и покупки мешками, так как вы всегда будете видеть цену за тонну.

    Чтобы определить количество мешков , которое вам нужно, вы должны знать, сколько земли вмещается в мешке. У производителей верхнего слоя почвы нет соглашения о том, как маркировать свою продукцию, поэтому вы можете знать объем мешка, например. 1 куб. фут или 1 куб. ярд, или вы можете знать его вес, скажем, 40 фунтов (или 20 литров и 25 кг для метрической системы). Наш калькулятор почвы поддерживает все эти различные типы мешков и автоматически выполняет необходимые преобразования.

    Собираясь в магазин за верхним слоем почвы, помните, что ваши измерения будут иметь погрешность, особенно если местность имеет неравномерную глубину, поэтому вам следует подумать о покупке верхнего слоя почвы на 5-6% больше, чем рассчитано нашим калькулятором , поэтому ты не иссякаешь.

        Основы верхнего слоя почвы

    Верхний слой почвы (почва, грязь) важен, поскольку растения получают большую часть своих жизненно важных питательных веществ из этого верхнего, самого внешнего слоя почвы, обычно глубиной от 2 дюймов (5,1 см) до 8 дюймов (20 см). Именно здесь происходит большая часть биоактивности Земли — разложение, экскременты и т. д., все это заканчивается здесь, и здесь самые лучшие условия для большей части жизни, поэтому здесь самая высокая концентрация органического вещества и микроорганизмов. Почва состоит из смеси минеральных частиц, органических веществ, воды и воздуха.

    С точки зрения физических характеристик, почва может выдерживать собственный вес и другие внутренние вещества, такие как вода. Его несущая способность хорошая, что делает его хорошей основой для несущих конструкций над ним, до определенного момента. Прочность структуры верхнего слоя почвы уменьшается с присутствием органического вещества, что означает, что он может нести меньший вес. Обезвоживание также оказывает негативное влияние на скелетную структуру почвы, уменьшается ее объем. При продаже его обычно обрабатывают и просеивают, чтобы удалить из него камни и мусор.

    Типовой состав почвы

    Состав верхнего слоя почвы
    Элемент Приблизительный процент
    Алюминий 6 — 10%
    Кальций 1 — 7%
    Железо 2 — 10%
    Магний 0,1 — 3%
    Кислород 44 — 49%
    Калий 1. 5 — 3%
    Кремний 22 — 36%
    Натрий 2,4 — 2,5%

    Как видите, некоторые элементы, входящие в состав грязи, могут значительно различаться, поэтому обязательно читайте этикетку при покупке, поскольку разные виды растений имеют разные потребности в питательных веществах и предпочитаемые почвенные условия. Некоторые из них могут быть сильно приспособлены к определенным условиям и не процветать или даже погибнуть в другом месте, поэтому выбор почвы имеет решающее значение для поддержания их в хорошей форме.

    Какова плотность почвы?

    Плотность типичного грунта составляет 100 фунтов/фут 3 (1600 кг/м 3 ). Это соответствует умеренно влажной уплотненной почве (утрамбованной земле) и является числом, используемым в нашем программном обеспечении. Когда прибудет грунт, он будет рыхлым и, вероятно, будет иметь плотность всего 75 фунтов/фут 3 или 1200 кг/м 3 , и для его транспортировки потребуется более крупное транспортное средство.

    Сколько весит ярд

    3 верхнего слоя почвы?

    кубических ярдов типичного верхнего слоя почвы весит около 2700 фунтов или 1.35 тонн. квадратных ярдов сада глубиной 1 фут (30,48 см) весит около 900 фунтов (410 кг) или чуть меньше полтонны. Влажность почвы принимается умеренно влажной (например, свежевырытая).

    Сколько весит кубический метр верхнего слоя почвы?

    Кубический метр типичного верхнего слоя почвы весит 1600 кг 1,6 тонны. Квадратный метр сада глубиной 35 см весит около 560 кг или 0,56 тонны. Цифры получены с помощью этого почвенного калькулятора.

    Сколько стоит тонна почвы?

    Тонна уплотненного грунта обычно составляет около 0,750 кубических ярдов (3/4 кубических ярда) или 20 кубических футов. Предполагается, что почва относительно влажная, поскольку добавление воды может значительно увеличить или уменьшить плотность почвы (например, если шел дождь или если вы выкапываете и оставляете землю под солнцем, чтобы вода испарялась).

    Сколько стоит тонна почвы?

    Тонна уплотненного умеренно влажного грунта обычно заполняет около 0,625 м 3 (кубических метров).Он может быть более или менее плотным в зависимости от содержания воды и точного состава.

    Тонна против тонны, тонны против тонны

    При расчете веса убедитесь, что вы не перепутали тонну (метрическую тонну) с тонной (короткую тонну). Первый используется во всех странах мира, кроме США, и определяется международным органом стандартизации как равный 1000 кг. Тонна в настоящее время используется только в Соединенных Штатах и ​​​​равна 2000 фунтов (2000 фунтов). Разница между ними невелика, но может составить значительное число по мере увеличения количества покупаемой почвы.Наш калькулятор поддерживает как тонны, так и тонны.

    Несущая способность сваи – обзор

    Время влияет на изменение осевой несущей способности в глинистом грунте

    Несущая способность сваи, рассчитанная по предыдущему уравнению, не учитывает влияние времени старения на несущую способность сваи, учитывая, что на старой платформе которая была построена 40 лет назад и более, если пересмотреть расчет, вы можете обнаружить, что она не соответствует коэффициенту безопасности API в дополнение к условиям окружающей среды влияние времени, безусловно, влияет на мощность сваи, как обычные явления со временем работы сваи с окружающий грунт как единое целое, поэтому в расчетах не учитывается дополнительное сцепление. Поэтому недавно было проведено исследование для определения поведения осевой емкости в глинистой почве во времени.

    Clarke (1993) и Bogard and Matlock (1990) провели полевые измерения, в ходе которых было показано, что время, необходимое забивным сваям для достижения максимальной грузоподъемности в связном грунте, может быть относительно большим — до 2–3 лет.

    Следует отметить значительное увеличение прочности в течение короткого периода времени после установки, и это происходит из-за быстрого набора прочности после непосредственного вождения, и эта скорость снижается в процессе диссипации.

    При забивке свай в переуплотненных глинах от нормальных до легких значительно нарушается окружающий сваю грунт, изменяется напряженное состояние, что также создает большой избыток порового давления. После установки свай эти избыточные поровые давления начинают рассеиваться, что означает, что окружающий грунт вокруг свай начинает уплотняться, и, исходя из этого, емкость сваи со временем увеличивается в глинистом грунте. Этот процесс называется «Настройка ». Скорость рассеивания избыточного порового давления зависит от коэффициента радиальной консолидации, диаметра сваи и слоистости грунта.

    В наиболее распространенном случае, когда забивные трубчатые сваи, поддерживающие конструкцию, испытывают расчетные нагрузки, прикладываемые к сваям вскоре после установки, при расчете сваи следует учитывать характеристики времени консолидации. В традиционных стационарных морских конструкциях время между установкой сваи и полной загрузкой платформы находится в пределах 1-3 месяцев, но в некоторых случаях ввод в эксплуатацию и запуск происходят раньше, и в этом случае эта информация должна быть передана инженерному бюро, так как ожидаемое увеличение мощности со временем является важным параметром конструкции, который может повлиять на безопасность системы фундамента на ранних этапах процесса консолидации.

    Поведение свай при значительных осевых нагрузках в высокопластичных, нормально затвердевших глинах изучалось с использованием большого количества модельных испытаний свай и некоторых полномасштабных испытаний свай под нагрузкой.

    В результате этого исследования диссипации порового давления с данными испытаний под нагрузкой в ​​разное время после забивки сваи были получены эмпирические корреляции между степенью консолидации, условиями закупоривания и способностью ствола сваи к сдвигу. Это исследование показало, что результаты испытаний стальных свай с закрытым концом в сильно переуплотненной глине указывают на отсутствие значительного изменения несущей способности с течением времени.Это противоречит результатам испытаний на закрытых стальных сваях диаметром 0,273 м (10,75 дюйма) в переуплотненной глине, где была обнаружена значительная и быстрая установка за 4 дня, поэтому емкость сваи в конце установки так и не восстановилась полностью.

    Поэтому очень важно подчеркнуть, что осевая нагрузка сваи с течением времени находится в стадии исследований и разработок, и нет твердой формулы или уравнения, которым нужно следовать, но следует сосредоточиться на исследованиях, которые проводятся на конкретном участке. местоположение, а также зависит от предыдущей истории местоположения.

    Калькулятор оценки азотной нагрузки | Управление природными ресурсами

    Расчетный калькулятор азотной нагрузки (Excel)

    Калькулятор оценки нагрузки нитратов-N предназначен для расчета оценок на основе систем земледелия, землепользования и реализации практики снижения содержания нитратов. Пользовательский интерфейс позволяет координаторам водоразделов и другим специалистам по охране окружающей среды создавать оценки нагрузки в масштабе водосбора и поля.

    Калькулятор оценки азотной нагрузки основан на данных и исходных данных, использованных для расчета оценок нитратной нагрузки в рамках Научной оценки Стратегии сокращения содержания питательных веществ в штате Айова.Пользовательский интерфейс позволяет координаторам водосборных бассейнов и другим специалистам по охране окружающей среды создавать оценки нагрузки в масштабе водораздела и поля, чтобы поддерживать постановку целей и разработку сценариев с фермерами и другими заинтересованными сторонами.

    Руководство по калькулятору оценки азотной нагрузки

    Начало работы

    После загрузки калькулятора и открытия его в Microsoft Excel выберите в раскрывающемся меню MLRA, соответствующий местоположению оцениваемого водораздела или поля.Если неизвестно, карта доступна в правом поле электронной таблицы калькулятора. Выбор MLRA загружает почву, климат и другую информацию о ландшафте для создания оценки нагрузки для конкретного региона.

    Землепользование в водосборном или полевом масштабе

    Введите общую площадь водосборного бассейна или поля в акрах, включая часть земель, используемых в сельском хозяйстве и несельскохозяйственных целях.

    Управление азотом

    Введите внесение азота как среднее на акр для осенней, весенней предпосевной и/или подкормочной обработки кукурузы/сои, кукурузы/кукурузы и расширенного севооборота в акрах водораздела или поля.Калькулятор не имеет возможности учитывать несколько различных сроков внесения азота, методов и т. д. на одном и том же акре, поэтому необходимо будет оценить репрезентативное среднее значение для метода и нормы внесения.

    Если средняя норма внесения недоступна, вторая вкладка электронной таблицы с пометкой «napptables» включает среднюю расчетную норму внесения азота для каждого MLRA, основанную на продажах удобрений и количестве поголовья.

    Покровные культуры

    Акры покровных культур вводятся со средней нормой азота, применяемой к этим акрам.Акры с внесенными покровными культурами необходимо будет исключить из категорий сроков и методов внесения азота, чтобы избежать просчета.

    Полевая практика

    Введите количество обработанных акров на краю поля. Акры, обработанные с помощью полевых методов, могут перекрываться с методами управления питательными веществами в полевых условиях или методами покровных культур, однако любая земля, изъятая из производства для буфера или других полевых методов, должна быть вычтена из введенных исходных акров пропашных культур. при сравнении сценариев.

    Практика управления дренажными водами

    Количество акров, обработанных методами управления дренажными водами, такими как биореакторы, насыщенные буферы или водно-болотные угодья, не может превышать общее количество осушенных акров.

    Раскопки Материал Удаление Калькулятор

    — 909 9070 80 TE, Cyclopean 9 0075 25 9007 4 9 0085 Церковь (1981) 9007 5 -11 90 075 Silt
    Adobe 35 -10 Церковь (1981)
    Андезит 67 43 (ФДА 2007)
    Андезит 67 33 церкви (1981)
    пепла, уголь 33 -50 церкви (1981)
    Basalt 64 36 (FHWA 2007)
    Basalt 64 36 Church (1981)
    Базальтовые 60 35 Контроль качества В Земляные работы
    Базальтовые 64 36 Durham University Community
    Breccia 33 27 (FHWA 2007)
    Брекчия 33 27 Церковь (1981)
    Caliche 16 -25 (FHWA 2007)
    Caliche 16 16 -25 (1981)
    Мел 50 33 33 (FHWA 2007)
    Chalk 50 33 церковь (1981)
    Мел 50 -3 -3 Durham University Community Cinders 33 -10 (FHWA 20078 (FHWA 2007)
    Cinders 33 -10 церковь (1981)
    глины (высокий PI) 40 -11 Durham Университетское сообщество
    Глина Влажная 67 -10 (FHWA 2007)
    Глина Влажная Церковь (1981)
    глины, влажный 40 -10 контроль качества в земляных работах
    глиняный, сухим 50 -10 (FHWA 2007)
    Глина, сухой 35 -10 -10 церковь (1981)
    глины, сухим 35 -10 контроль качества в земляных работах
    глинистый ил или глина 30 -10 КБК 1995
    глинистый Silt Или Клей 30 -9 КБК 1995
    Чистый песок 12 -5 КБК 1995
    Общие песок 25 -10 БКФС 1995
    Бетон, зола 72 33 Бетон (1981) 79 72 33 церковь (1981)
    бетона, камень
    72 33 церковь (1981)
    бетон, камень 72 33 церковь (1981)
    конгломерата
    33 -8 церковь (1981)
    Разложил Rock 25% R 75% E 43 -9 (FHWA 2007)
    Разложил Rock 25% R 75% E 26 -8 церковь (1981)
    Разложил Rock 50% R 50% E 38 -6 (FHWA 2007)
    Разложил рок 50% R 50% E 29 -5 -5 церковь (1981)
    Разложил Rock 75% R 25% E 31 12 (FHWA 2007)
    Разлагается Камень 75%R 25%E -12 -12 (1981)
    33 до 40 -25 Земля движущихся Основы
    Diabase 67 33 церковь (1981)
    Диорит 67 43 (ФДА 2007)
    Диорит 67 33 Церковь (1981)
    Доломит 67 43 (ФДА 2007)
    DOLOMITE 67 67 43 43 церковь (1981)
    Earth Rock Mix, 25% R 75% E 25 12 церковь (1981)
    Earth Rock Mix , 50% r 50% E 29 29 -5 церковь (1981)
    Mix Earth Rock, 75% R 25% E 26 -8 церковь (1981)
    Земля, Common 25 -20 -20 Earth Moving Forcentals
    Earth, Loam Guick 40 -4 церковь (1981)
    Земля, сухой сухим 50 -12 (FHWA 2007)
    земли, сухой сухой 35 -12 церковь (1981)
    земля, суглинок влажная грязь 0 -20 церковь ( 1981)
    Земля, суглинок, влажный 43 -4 -4 (FHWA 2007)
    Земля, суглины, мокрые, грязь 0 -20 (FHWA 2007)
    FELDSPAR 67 43 (FHWA 2007)
    FELDSPAR 67 33 церковь (1981)
    Felsite 67 33 Churc ч (1981)
    Габбро 67 43 (ФДА 2007)
    Габбро 67 33 Church (1981)
    Gneiss 67 43 (FHWA 2007)
    GNEISS 67 33 церкви (1981)
    GOUB, добыча отказа 0 -20 церковь (1981)
    Graneite 72 43 (ФДА 2007)
    Гранит 72 33 Church (1981)
    Гранит 72 33 Durham University Community
    Гранит 72 28 Alaska Dot, 1983
    Гравий 5 -3 Durham University Community
    гравий, средний выпускной, сухим 15 -7 -7 церковь (1981)
    гравий, средний выпускной, мокрый 5 -3 церковь (1981)
    гравий , Сухим 15 -7 -7 контроль качества в земляных работах
    гравий, сухой, средний выпускной 20 -8 (FHWA 2007)
    гравий, сухой, равномерно оценивается 10 -5 -5 (FHWA 2007)
    гравий, сухой, хорошо оценивается 33 -11 (FHWA 2007)
    гравий, PIT 8 -4 контроль качества в операциях на землю
    гравий, песчаный 5 -7 Alaska Dot, 1983
    гравий, мокрый 5 -3 контроль качества в операциях на землю
    гравий, мокрый, средний выпускной 10 -2 (FHWA 2007)
    гравий, мокрые, равномерно оцениваемые 5 -5 ( FHWA 2007)
    гравий, мокрый, хорошо оценивается 16 -1 (FHWA 2007)
    Gumbo, сухие 50 -10 (FHWA 2007)
    Gumbo, сухим 50 -10 -10 (1981)
    67 -10 (FHWA 2007)
    Gumbo, WET 67 -10 Церковь (1981)
    50078 25 0 BCFS 1995
    Hard Pan 25 0 BCFS 1995
    ЭОП Rocks 67 43 (ФДА 2007)
    Известняк 63 36 (FHWA 2007)
    Известняк 63 31 Аляска Дот, 1983
    известняк 63 63 36 церковь (1981)
    63 36 Durham университет
    суглинок и суглинок песка 15 до 20 -17 -17 Земля движущихся оснований
    суглинок, земля, влажный 40 -4 церковь (1981)
    суглинок, земля, сухой 35 -12 церковь (1981)
    Суглинок, Земля, Влажный, Ил 0 -20 Церковь (1981)
    Лесс 35 -25 8 Ала SKA DOT, 1983
    Loess, сухой 50 -10 (FHWA 2007)
    Loess, сухой 35 -10 церковь (1981)
    Loess, WEW 67 -10 -10 (FHWA 2007)
    40 -10 церковь (1981)
    мрамор 67 43 (FHWA 2007 )
    Мрамор 67 33 Церковь (1981)
    мергель 67 43 (ФДА 2007)
    мергель 67 33 Церковь ( 1981)
    MASONRY, RUBBLE 67 43 (FHWA 2007)
    кладки, RUBBLE 67 33 церковь (1981)
    Грязь 0 -20 церкви (1981)
    контроль качества в земляных работах
    асфальт 50 0 FHWA 2007)
    тротуар, асфальт 50 0 церкви (1981)
    тротуар, кирпич 67 43 (FHWA 2007)
    асфальт, кирпич 67 33 33 церков (1981)
    асфальт, бетон 67 43 (FHWA 2007) (FHWA 2007)
    тротуар, бетон 67 33 церковь (1981)
    Тротуар, щебень 67 0 (FHWA 2007)
    Тротуар, щебень 67 8 09078
    тротуар, деревянный блок 72 33 церкви (1981)
    порфиры 67 33 церковь (1981)
    кварц 67 43 (ФДА 2007)
    Кварц 67 33 Church (1981)
    Кварцит 67 43 (ФДА 2007)
    Кварцит 67 33 Church (1981)
    Рйолит 67 43 (ФДА 2007)
    Рйолит 67 33 Church (1981)
    Каменные насыпи Rock 72 43 (FHWA 2007)
    Каменная наброска, средняя 72 43 Церковь (19071) 9 0085
    Rock / Earth 25% R / 75% E 26 -8 Alaska Dot, 1983
    Rock / Earth 50% R / 50% E 29 -5 Alaska Dot, 1983
    Rock / Earth 75% R / 25% E 25 12 Alaska Dot, 1983
    песка 5 -12 Durham Университет
    Песок 5 -11 -11 Alaska Dot, 1983
    песок или гравий, сухой, чистый 12 до 14 -12 земля движущихся оснований
    песок или гравий, мокрый, чистый от 12 до 16 -14 -14 -14 Земли движущиеся основы
    песок, средний выпускной, сухим 11 -11 церковь (1981)
    песок, средний выпускной, мокрый 5 церкви (1981)
    песка, Clean 12 -5 BCFS 1995
    песка
    25 -10 BCFS 1995
    песок , Сухие 11 -11 (FHWA 2007)
    10 10 -10 контроль качества в земляных работах
    песок, мокрый 5 -11 (FHWA 2007)
    песка, мокрый 5 -10 контроль качества в земляных работах
    песчаник 61 34 (FHWA 2007)
    песчаник 61 34 34 церковь (1981)
    Sandstone 61 29 Alaska Dot, 1983
    Sandstone (C emented) 61 34 Durham University Community
    Schist 67 43 (ФДА 2007)
    Schist 67 33 Церковь (1981)
    Шел 79 49 (FHWA 2007)
    -17 (FHWA 2007)
    Shale
    50 33 церковь (1981)
    Shale-Silishousous 40 25 Alaska Dot, 1983
    Shales 50 33
    Silt
    Silt 35 -20 контроль качества В земляных работах
    Ил 35 -17 Alaska Dot, 1983
    36 -17 -17 (1981)
    Siltstone 61 -11 (FHWA 2007)
    Siltstone 45 9 Alaska Dot, 1983
    Siltstone Siltstone 61 -11 -11 (1981)
    900 65 65 церковь (1981)
    шлак, песок 11 — 11 Church (1981)
    Slate 77 43 (ФДА 2007)
    Slate 77 33 Church (1981)
    сиенита 67 33 Церковь (1981)
    Talc 67 43 (FHWA 2007)
    Tale 67 33 90 078 Церковь (1981)
    Topsoil 56 -26 (FHWA 2007)
    Topsoil 56 -26 церковь (1981)
    Topsoil 55 -25 -25 контроль качества в земляных работах
    TraChyte 67 33 церковь (1981)
    Trap Rock, Igled Rocks 67 33 церковь (1981)
    Trash -50 -50 -50 (1981)
    TUFF 50 50 33 (FHWA 2007)
    Tuff 50 33 церковь (1981)
    .

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
