Расчет доски на опалубку. Калькулятор расчета количества досок для опалубки ленточного фундамента

Содержание

1. Расчет доски на опалубку. Калькулятор расчета количества досок для опалубки ленточного фундамента
   • Цены на доску обрезную
   • Калькулятор расчета количества досок для опалубки ленточного фундамента
   • Пояснения по проведению расчета
2. Пример расчет опалубки перекрытия. Расчёт монолитного перекрытия
   • Исходные данные
   • Расчёт бетона
   • Расчёт арматуры
   • Количество материала плоскости
3. Калькулятор опалубки фундамента. Информация по назначению калькулятора
4. Строительный калькулятор фундамента. Расчет арматуры для фундамента

Расчет доски на опалубку. Калькулятор расчета количества досок для опалубки ленточного фундамента

Для заливки фундаментной ленты бетоном необходимо соорудить надежную опалубку, которая будет способна выдержать немалое давление тяжелого полужидкого раствора до его схватывания,  придать конструкции чёткую задуманную форму. В наше время существует немало интересных способов сборки опалубки, но все же в большинстве случаев при индивидуальном «малом» строительстве хозяева предпочитают «классику» – щиты из досок.

Калькулятор расчета количества досок для опалубки ленточного фундамента

Вполне понятным становится вопрос – а сколько же досок потребуется для сколачивания этих щитов? Ответ на него поможет получить калькулятор расчета количества досок для опалубки ленточного фундамента.

Некоторые пояснения и дополнительные справочные данные – в текстовом блоке под калькулятором.

Цены на доску обрезную

доска обрезная

Калькулятор расчета количества досок для опалубки ленточного фундамента

Пояснения по проведению расчета

Сам расчет – несложен, и базируется на известных геометрических размерах будущей фундаментной ленты. Так, необходимо будет указать:

• Длину фундаментной ленты: с учетом периметра здания и всех внутренних перемычек – оснований под капитальные перегородки, если они предусмотрены конструкцией.
• Толщину фундаментной ленты.
• Высоту опалубки. Вот здесь могут возникнуть разночтения. Нередко опалубку монтируют только для цокольной части фундамента, а ниже уровня поверхности грунта роль опалубки уже выполняют тщательно выровненные стенки выкопанных траншей (как показано на иллюстрации ниже):

Один из вариантов – опалубка ставится только на цокольной части фундамента.

Такой подход хорош для малозаглубленных лент – позволяет достичь определенной экономии материалов. Однако, если требуется мощный фундамент, с залеганием ниже уровня промерзания грунта, то его, после полного застывания и набора прочности бетоном, рекомендуется тщательно гидроизолировать и утеплить. В таких случаях опалубку, как правило, делают на всю высоту ленты – от ее подошвы и до верхнего торца цоколя.

Опалубка смонтирована на всю высоту фундаментной ленты

Таким образом, в это поле калькулятора должна вноситься именно высота опалубки, в зависимости от выбранного варианта из упомянутых выше.

• Необходимо выбрать ширину приобретаемой доски из трех вариантов – 100, 125 и 150 мм.

Толщина доски в данном расчете непринципиальна, но определиться с ней стоит заранее, так как это напрямую будет влиять на общую стоимость приобретаемого объема древесины. И толщина – дело отнюдь не произвольное: есть специальные нормы, которые рассчитаны для того, чтобы доски гарантированы выдержали нагрузку от бетонного раствора, не ломаясь и не прогибаясь.

Толщина доски зависит от высоты опалубки и шага установки вертикальных стоек

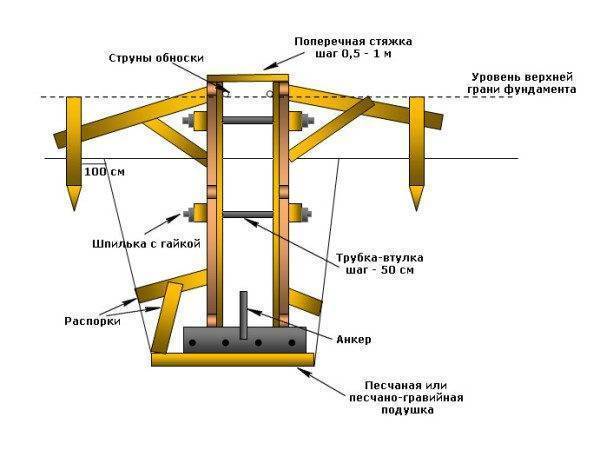

Доски сколачиваются в щиты с использованием вертикальных стоек, которые, в свою очередь, при монтаже опалубки подпираются дополнительными кольями, распорками, и т.п. Толщина используемых досок для щитов зависит от высоты опалубки и расстояния между этими вертикальными стойками. Для правильного выбора можно воспользоваться следующей таблицей.

Планируемая высота стенок опалубки, м	Шаг установки вертикальных стоек опалубки, м
	0. 3	0.4	0.5	0.6	0.7	0.8	0.9	1.0
2	25	40	40

Естественно, что при выборе конкретных параметров (толщины и ширины) приобретаемых досок, нужно проявлять действительно хозяйственный подход. Раз заливается фундамент, то, надо полагать, впереди предстоит еще очень много строительных работ. И доски после распалубки и разборки щитов должны найти должное применение – они не теряют своих качеств и могут использоваться как полноценный строительный материал. Например, ничто не должно помешать применить их в конструкции перекрытий, стропильной системы, стен в подсобных постройках и т.п.

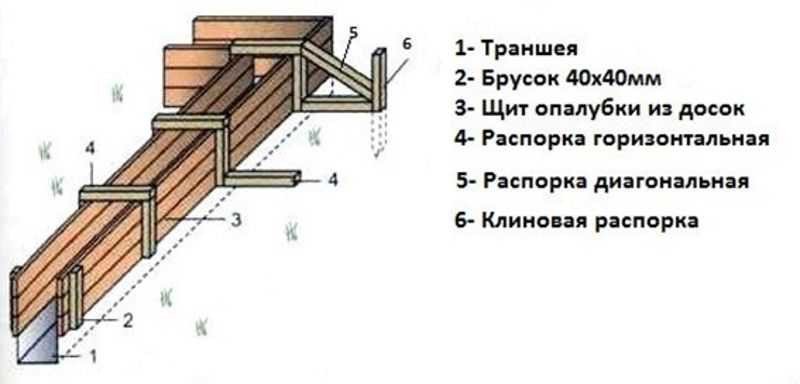

Как собирается опалубка для фундамента?

Современные технологии строительства предлагают немало интересных подходов к решению этой проблемы. Подробнее о – в специальной публикации нашего портала.

Пример расчет опалубки перекрытия. Расчёт монолитного перекрытия

Исходные данные

Независимо от выбранного способа монтажа опалубки необходим одинаково качественный результат и соблюдение размеров. Поэтому есть набор требований и расчётов, одинаковый для обоих методов.

Предположим, что нам нужно устроить монолитное железобетонное перекрытие над зданием прямоугольной формы с внутренней несущей стеной. Внутренние размеры помещений: 5х3,7 м и 5х2,5 м. Высота потолка 2,7 м.

Расчёт бетона

Площадь перекрытия будет равна:

• S = 5 · (2,5 + 3,7) + 1 х 0,4 = 31,4 м²

При толщине 200 мм объём бетона будет равен:

• V = 31,4 · 0,2 = 6,28 м³

Масса перекрытия будет равна:

• М = 6,28 · 2500 = 15700 кг = 15,7 тонны

Расчёт арматуры

Для армирования перекрытия принят каркас арматуры А3 Ø 16 из двух зеркальных сеток с шагом 180 мм. Количество продольных стержней в одной сетке — ширина перекрытия, делённая на шаг:

• N_прод= 5000 / 180 = 27,7 = 28 шт.

Длина продольных стержней в одной сетке:

• L_прод= N_прод· А = 28 · 6,6 = 184,8 = 185 м

Количество поперечных стержней в одной сетке — длина перекрытия, делённая на шаг 180 мм:

• N_попер= 6600 / 180 = 36,6 = 37 шт.

Длина поперечных стержней в одной сетке:

• L_попер= N_попер· В = 37 х 5 = 185 м

Общая длина стержней в одной сетке:

• L₁= L_прод+ L_попер= 185 + 185 = 370 м

Общая длина стержней в каркасе перекрытия:

• L_общ= L₁· 2 = 370 х 2 = 740 м

На 1 м²перекрытия приходится 740 / 31,4 = 23,5 пог. м арматуры.

На 1 м³перекрытия приходится 740 / 6,28 = 117,8 пог. м арматуры.

Количество материала плоскости

При использовании фанеры для создания плоскости стола необходимо рассчитать количество целых листов (1220х2440 мм, 3 м²), исходя из линейных размеров помещений. Это делается для уменьшения отходов:

• N = S_пом/ S_{= 31,4 / 3 = 10,5 шт.}

Калькулятор опалубки фундамента. Информация по назначению калькулятора

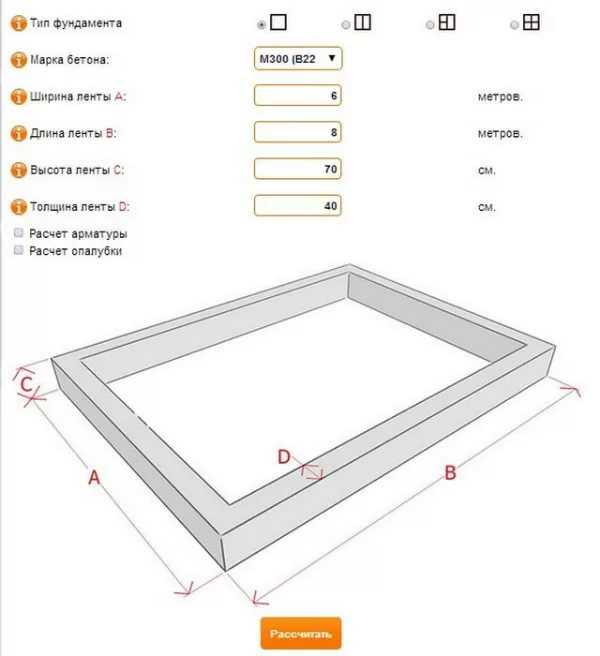

Онлайн калькулятор монолитного ленточного фундамента предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа фундамента, обязательно обратитесь к специалистам.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Л енточный фундамент представляет собой монолитную замкнутую железобетонную полосу, проходящую под каждой несущей стеной строения, распределяя тем самым нагрузку по всей длине ленты. Предотвращает проседание и изменение формы постройки вследствие действия сил выпучивания почвы. Основные нагрузки сконцентрированы на углах. Является самым популярным видом среди других фундаментов при строительстве частных домов, так как имеет лучшее соотношение стоимости и необходимых характеристик.

С уществует несколько видов ленточных фундаментов, такие как монолитный и сборный, мелкозаглубленный и глубокозаглубленный. Выбор зависит от характеристик почвы, предполагаемой нагрузки и других параметров, которые необходимо рассматривать в каждом случае индивидуально. Подходит практически для всех типов построек и может применяться при устройстве цокольных этажей и подвалов.

П роектирование фундамента необходимо осуществлять особенно тщательно, так как в случает его деформации, это отразится на всей постройке, а исправление ошибок является очень сложной и дорогостоящей процедурой.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта.

Источник: https://dekor-i-interer.ru-land.com/stati/skolko-nado-doski-na-opalubku-kalkulyator-rascheta-kolichestva-dosok-dlya-opalubki-lentochnogo

Строительный калькулятор фундамента. Расчет арматуры для фундамента

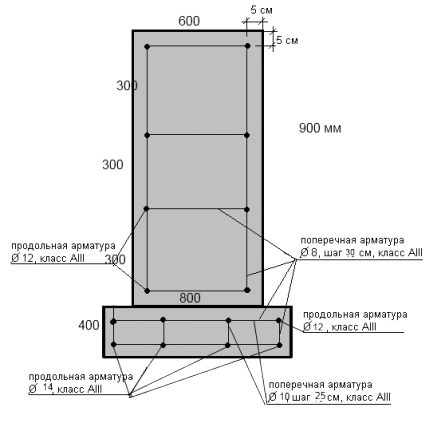

Арматура – второй по важности компонент фундамента (его «кости»), который позволяет компенсировать и нивелировать воздействующие нагрузки на расстяжение и изгиб. Всеизвестный факт, что бетон не отличается гибкостью и пластичностью, однако он обладает высокой прочностью на сжатие. Для того чтобы объединить эти качества и повысить эксплуатационные характеристики основания, а также недопустить деформации после возведения сооружения – фундаменты армируют.

Армирование фундамента представляет собой создание определенный типа каркаса из соединенных горизонтальных, вертикальных и поперечных стержней. Наиболее значимой характеристикой арматуры является ее диаметр и ее выбор зависит от типа грунта, температурных особенностей, стеновых материалов и габаритов возводимой конструкции. Считается, что для легких построек оптимально применять 10 мм стержни, 12 мм – для одноэтажных и малоэтажных зданий из пористых материалов, 14 мм – для малоэтажных из тяжелых материалов, 16 мм – для многоэтажных сооружений и сложных грунтов.

Вторым важным показателем является шаг вязки арматуры. Обычно он подбирается на глаз, на основании общей массы конструкции и типа подстилающего грунта, величина должна находится в пределах 200-600 мм. Стандартный интервал, который применяют в частном строительстве – 500 мм.

Встроенный калькулятор расчета арматуры на фундамент позволяет получить посчитать количество стержней, их общую длину, массу и объем. Результат предоставляется, как при расчете ленточного фундамента, так и монолитной плиты.

Наш калькулятор будет полезен при расчете фундамента для дома из газобетона, пенобетона, кирпича и других строительных блоков!

Расчет материалов ленточного фундамента

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный фундамент экономит, как бюджет, так и время. И трудозатраты будут значительно меньше, так как для его сооружения не потребуется глубокий котлован. Используется такой фундамент для облегченных конструкций небольшой площади:

• домов из дерева
• газобетонных сооружений или зданий, построенных из газобетонных и пенобетонных блоков, высота которых не превышает 2 этажа
• монолитных зданий с несъёмной опалубкой
• небольших сооружений, построенных из камня

Глубина мелкозаглубленного фундамента достигает полметра.

Из чего состоят вычисления

Самое главное, это ввести проверенную и точную информацию. Сделав подсчеты с одними данными, нельзя пользоваться итоговыми выводами в случае каких-либо перемен. Например, если изменить конструкцию основания, или ввести ошибочные характеристику почвы, то потом нужно будет пересчитывать все заново, поскольку предыдущие цифры утратят свою актуальность.

Нужно учитывать следующее: тип, параметры и общий вид основания, глубину, на которой замерзает грунт, а также марку бетона. Насколько полными будут введенные данные, настолько верным будет расчет общего расхода стройматериалов.

Разметка

Разметку проводят, нанося на земле как внешние, так и внутренние границы будущего фундамента. Для этого лучше всего использовать колышки или прутья арматуры и веревки.Но эффективней будет воспользоваться специальными приборами, такими как лазерные нивелиры. Помните, что большие погрешности в разметке заметно отразятся на внешнем виде готовой постройки.

Для достижения идеальных результатов нужно:

• определить ось возводимого сооружения
• при помощи отвеса наметить угол, от него под углом 90 градусов натянуть веревку к ещё двум углам сооружения
• с помощью угольника определить ещё один угол
• проверить углы, ориентируясь на диагонали. Если проверка дала положительные результаты – натянуть между ними веревку
• взяться за внутреннюю разметку, отступая от внешней разметки на расстояние толщины будущего фундамента

Когда закончите с разметкой, изучите перепады поверхности на месте постройки и выберите самую низкую точку для отсчёта глубины траншеи и исключения разницы в высоте фундамента. Если здание планируется небольшим, то глубина котлована может составлять 40 см.

Общие сведения по результатам расчетов

• Общая длина ленты

— Длина фундамента по центру ленты с учетом внутренних перегородок.

• Площадь подошвы ленты

— Площадь опоры фундамента на почву. Соответствует размерам необходимой гидроизоляции.

• Площадь внешней боковой поверхности

— Соответствует площади необходимого утеплителя для внешней стороны фундамента.

• Объем бетона

— Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.

• Вес бетона

— Указан примерный вес бетона по средней плотности.

• Нагрузка на почву от фундамента

— Распределенная нагрузка на всю площадь опоры.

• Минимальный диаметр продольных стержней арматуры

— Минимальный диаметр по СП 52-101-2003, с учетом относительного содержания арматуры от площади сечения ленты.

• Минимальное кол-во рядов арматуры в верхнем и нижнем поясах

— Минимальное количество рядов продольных стержней в каждом поясе, для предотвращения деформации ленты под действием сил сжатия и растяжения.

• Минимальный диаметр поперечных стержней арматуры (хомутов)

— Минимальный диаметр поперечных и вертикальных стержней арматуры (хомутов) по СП 52-101-2003.

• Шаг поперечных стержней арматуры (хомутов)

— Шаг хомутов, необходимых для предотвращения сдвигов арматурного каркаса при заливке бетона.

• Величина нахлеста арматуры

— При креплении отрезков стержней внахлест.

• Общая длина арматуры

— Длина всей арматуры для вязки каркаса с учетом нахлеста.

• Общий вес арматуры

— Вес арматурного каркаса.

• Толщина доски опалубки

— Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.

• Кол-во досок для опалубки

— Количество материала для опалубки заданного размера.

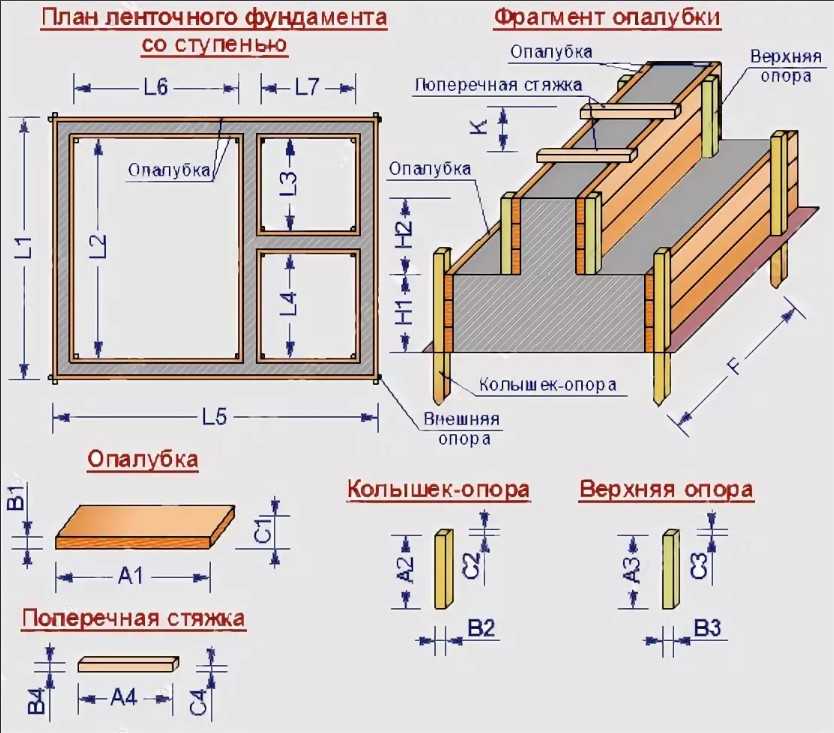

Установка опалубки ленточного фундамента

Опалубка обычно изготавливается из струганных досок толщиной приблизительно 40-50 мм. Можно использовать для этой цели шифер.

При возведении опалубки контролируйте вертикальность. Рекомендованная высота каркаса над землёй равна 30 см. Это нужно, чтоб соорудить небольшой цоколь. В опалубке укладываются асбестобетонные трубы для ввода в здание канализации и водопровода.

Проложите между бетоном и опалубкой полиэтиленовую пленку, это защитит опалубку от загрязнения.

Как выполняется калькуляция

Ее можно произвести одним из двух способов

• Можно взять готовую программу. Есть специальный онлайн калькулятор, который значительно ускоряет любые вычисления. Это особенно актуально при внесении текущих изменений.
• Можно произвести расчет вручную. Для этого стоит воспользоваться обычным калькулятором – подсчитать все можно очень точно, правда, придется потратить время.

Тип основания, а также его конструкцию нужно определить прежде всего. С этой целью проводят геодезические изыскания. С их помощью устанавливают, на какой глубине залегают грунтовые воды, выясняют характеристики грунта и определяют уровень его промерзания.

Также необходимо определить, какая нагрузка в целом будет действовать на основу.

Заливка ленточного фундамента бетоном

Заполняйте опалубку бетоном постепенно. Толщина слоев составляет 15-20 см, во избежание пустот и увеличения общей прочности трамбуйте слои специальным инструментом – деревянной трамбовкой, либо глубинным вибратором.

Можно заказать готовую бетонную смесь с завода или сделать ее самому с помощью бетономешалки. Рекомендуемая пропорция цемента, песка и щебня такова: 1:3:5.

Слои не должны отличаться составом. В холодную погоду следует применять подогреватель бетона и морозостойкие добавки, в жаркую — поливать бетон водой.

Портландцемент

При изготовлении бетонной массы непременно используется цемент. Портландцемент может быть самым разным, есть множество его вариаций – от характеристик этого продукта, от его количества, которое будет введено в замес, зависит не только устойчивость, гарантированная прочность всех строительных конструкций, но и срок их эксплуатации. Калькулятор обрабатывает все полученные данные в комплексе, выдавая информацию о необходимом количестве цемента.

Если высчитывать все это вручную, то нужно учитывать, что в общей массе формирующегося бетона 1/9 часть занимает непосредственно портландцемент.

При смешивании рекомендуется брать на 3 части песка 5 частей цемента и 1 часть щебня. На один кубометр бетона нужно будет следующее количество цемента:

• 200 кг марки М100;
• 280 кг марки М150;
• 330 кг марки М250;
• 380 кг марки М300;
• 420 кг марки М400;
• 530 кг марки М500.

Зная эту информацию, довольно точно можно определить потребность в цементе вручную. Но не стоит забывать, что программа справится с этим быстрее и точнее.

Какая бывает арматура

Арматура выпускается в основном из стали. Бывает она гладкая и профилированная — с особой формы ребристостью. Ребристая используется для распределения нагрузки, гладкая служит лишь для придания конструкции формы. То есть основой упор нужно делать на качество ребристого прутка.

Не так давно на рынке появилась пластиковая арматура для фундамента. Она активно продвигается. Но мало кто из специалистов (продавцы не в счет) советует ее использовать. Если разбирать свойства одного и другого вида арматуры, то в реальности все достоинства и недостатки выглядят примерно так:

• Сталь токопроводящая — пластики нет. Нельзя однозначно сказать, что токопроводимость — плохое качество. Его можно использовать, например, при устройстве заземления.
• Пластиковая арматура в 4-5 раз легче и выпускается в бухтах. Это факт, но реально влияет он только на стоимость перевозки. Так как для массы железобетонной конструкции разницы нет, весит пруток 50 кг или 10.
• Стальные пруты можно гнуть прямо на стройплощадке. С изделиями из полимеров такого делать нельзя. При необходимости по вашему заказу вам изготовят на заводе гнутые участки. На площадке самостоятельно это сделать нереально.

• Пластик химически нейтрален и не разрушается при попадании влаги в бетон. Это так. Но при соблюдении правил (не менее 50 мм бетона от прутков до поверхности) и стальное усиление стоит десятилетиями и не разрушается.
• Сталь начинает плавиться при 600o Пластики размягчаются при 200-300oC.
• Пластики имеют лучшие прочностные характеристики. Не совсем так. Они больше растягиваются при статических нагрузках. Сделаете плитный фундамент армированный пластиковой арматурой, а он через некоторое время провиснет: коэффициент удлинения у них в 10-11 раз больше, чем у стали. То же и с ленточным фундаментом: лента может провиснуть.

В общем, получается, следующее: для фундаментов пластиковую арматуру лучше не использовать. Слишком рискованная получается затея.

Этапы деформаций грунтов в классическом виде

Проектирование и расчет фундамента для дома, как рассчитать и сделать фундамент своими руками

В современной литературе принято различать три основных фазы деформирования грунтов:

1. Начальная. Это этап уплотнения почвы под влиянием внешних факторов, происходит из-за уменьшения пор между частицами почвы под подошвой. Фаза отличается тем, что сейчас не происходит сдвига фундамента, ведь все касательные нагрузки равноценные и компенсируются нагрузкой. Но нагрузка всегда возникает спонтанно, она распределяется неравномерно. В результате, в одной точке деформация может быть незначительной, а в другой – сильной. Как итог – происходят сдвиги основания.
2. Вторая стадия – фаза сдвига подошвы основания. По мере увеличения нагрузок грунт сжимается все сильнее, захватывает новые районы, происходит значительный сдвиг подошвы в сторону большей нагрузки. Нарушается стандартное равновесие, под подошвой образуется плотный шар почвы, а по сторонам – пустое пространство. Материал фундамента стремится занять освободившееся место за счет естественных сил тяготения, поэтому возникают трещины и разрывы в основании, а затем в несущих стенах дома.
3. Третья фаза – это разрушение подошвы. Тут уже материал подошвы выпирает плотный шар грунта и сразу деформируется.

Такая ситуация возникает с теми фундаментами, которые заложены выше граничной глубины промерзания почвы или сверху над горизонтами грунтовых вод. Немного иная картина происходит с глубоко заложенными основаниями. В таких случаях под подошвой также образуется плотный слой грунта, но его не выпирает на поверхность из-за большой площади перекрытия подошвы. Поэтому такой фундамент обладает лучшими несущими способностями, чем мелкозаглубленный.

Если начинается процесс деформации грунтов, то его порой остановить уже нет возможности. Единственный выход, это устраивать специальные защитные конструкции, способные нивелировать нагрузки или по максимуму снизить их воздействие.

Разновидности бетонных конструкций.

С самого начала нужно определиться с видом фундамента. Это зависит:

• от массивности и площади здания;
• стройматериалов, из которых оно будет возведено;
• типа почвы на участке;
• климатических условий;
• уровня замерзания грунта;
• наличия подпочвенных вод.

Лишь после этого можно осуществлять своими руками расчет объема фундамента. На данный момент существует три наиболее распространенных вида бетонных фундаментов: ленточный (монолитный). плитный, а также из бетонных столбов.

Обратите внимание! В ходе вычислительных работ, следует тщательно измерять все необходимые параметры. Даже небольшая неточность способна сказаться очень печальным образом на итоге ваших усилий.

Буронабивной базис с монолитным ростверком.

Объем базиса в этом случае, – это сумма кубатур опорных элементов и ростверковой плиты. Сложная конструкция разбивается на многочисленные простые фигуры, для которых по отдельности вычисляется объем.

Объем опорных элементов – это произведение площади ее основы на высоту от подошвы до нижнего края монолитного ростверка. А площадь круглой основы – это ¼ от произведения удвоенного диаметра и числа π (3,14).

Пример для 20 опор сечением 0,4 м, углубленных на 2,5 м и ростверкового элемента 10×12х0,3 м:

Объем опор производится, как 20х(¼х 3,14×0,4×0,4)х2,5=6,28 м3;

Кубатура ростверкового элемента производится, как 10×12х0,3=36 м3; В общем будет 36+6,28=42,28 м3.

Возведение базиса – сложный и многоэтапный процесс. Полный ход расчета расходных стройматериалов – это множество нюансов, которые под силу опытному инженеру.

Базис на сваях.

Свайное основание – ориентированная группа опор, которые заглубляют в грунт. Простой и экономичный базис. При его возведении методом бурения бетон заливается в заранее пробуренные круглые скважины.

В этом случае кубатура – это сумма 2-ух геометрических фигур. Первая фигура – подошва, в виде широкого и низкого параллелепипеда. Вторая фигура – столб, в виде высокого и узкого параллелепипеда.

Производится умножение данного значения на число столбовых опор в базисе, которые располагаются вдоль периметра через каждые 2 м.

Например, для строения 6×6 м с числом столбовых опор 20 (4 в углах и 16 промежуточных), базис которого 0,5×0,5×0,2 м, а столбовые опоры 0,3×0,3×0,8 м, объем базиса будет 20×0,5×0,5×0,2 = 1м3. Для столбовых опор это значение 20×0,3×0,3×0,8=1,44 м3. Соответственно, кубатура заливки 1+1,44=2,44 м3.

Пример расчета свайно-ленточного основания посмотрите на видео:

Оптимальное расстояние для различным построек

Исходить только из величины или назначения построек нельзя, так как помимо веса дома важную роль играет тип грунта.
Чем плотнее подстилающие слои, тем меньшую ширину ленты можно делать при строительстве.

Для вспомогательных и хозяйственных строений ширина ленты допускается:

• Плотный (скальный) грунт, глина — 25 см.
• Суглинок — 30 см.
• Песок, супеси — 35 см.
• Мягкий слежавшийся песок — 40 см.
• Очень мягкий песок — 45 см.

Для одноэтажных легких домов (дача, каркасный дом):

• Плотный (скальный) грунт, глина — 30 см.
• Суглинок — 35 см.
• Песок, супеси — 40 см.
• Мягкий слежавшийся песок — 45 см.
• Очень мягкий песок — 50 см.

Для двухэтажных коттеджей:

• Плотный грунт — 50 см.
• Суглинок — 60 см.
• Остальные типы грунтов не имеют усредненных показателей и требуют отдельного специализированного расчета.

Необходимо учитывать, что средние значения редко годятся для конкретных ситуаций, поскольку всегда существует масса дополнительных факторов, не учтенных в таблицах.

Воздействие этих факторов способно радикально изменить условия эксплуатации и потребовать отдельного расчета, иногда произведенного по совершенно иной методике.

Как рассчитать и измерить опалубку

Как рассчитать опалубку для колонн

Опалубка необходима для поддержки вертикальных бетонных форм, таких как колонны, колонны, столбы, шахты, стойки и стены.

Для квадратных или прямоугольных форм рассчитайте периметр основания и умножьте его на высоту.

Для круглых или эллиптических колонн вычислите площадь, умножив длину окружности (2πr) на высоту.

Если вы занимаетесь ремонтом дома с использованием бетона, вам понадобится опалубка, чтобы удерживать его на месте, пока он затвердевает. Знание того, как рассчитать опалубку, позволит вам заказать достаточное количество материалов и более точно составить бюджет вашего проекта.

Следуйте этому руководству, чтобы узнать, как измерить необходимую опалубку. Если вы не хотите рассчитывать опалубку самостоятельно, вы можете нанять профессионального сметчика опалубки, чтобы он позаботился об этом.

Узнайте больше: Что такое опалубка?

Как измерить опалубку

Хотя вы будете заказывать бетон по объему, опалубка измеряется по площади. В частности, область, которая фактически будет соприкасаться с бетоном. Это означает, что расчеты будут производиться в квадратных метрах (или квадратных миллиметрах, если требуется большая точность).

Чтобы измерить площадь опалубки, необходимой для поддержки бетонной конструкции, умножьте периметр или длину окружности на длину/высоту конструкции. Для каждой стороны бетона потребуется свой расчет опалубки, а более сложные или неправильные формы потребуют более сложных расчетов.

Как рассчитать опалубку для перекрытий

Если вы кладете бетонную дорожку, проезд, фундамент или другое основание или плоскую поверхность, вам нужно только знать, как рассчитать площадь опалубки.

· Для простых квадратных и прямоугольных форм просто умножьте длину на ширину, чтобы узнать, сколько опалубки вам нужно.

· Для круглого основания умножьте квадрат радиуса на число пи (πr²).

· Для неправильных форм разбейте их на более простые квадраты и прямоугольники и сложите общую площадь поверхности.

Как рассчитать опалубку для колонн, стен и столбов

Опалубка необходима для поддержки вертикальных бетонных форм, таких как колонны, столбы, столбы, валы, стойки и стены.

· Для квадратных или прямоугольных форм рассчитайте периметр основания и умножьте его на высоту.

· Для круглых или эллиптических колонн вычислите площадь, умножив длину окружности (2πr) на высоту.

Если вы делаете опалубку самостоятельно, фанера, опирающаяся на деревянный каркас, является наиболее экономичным вариантом, но это не вариант для круглых или неправильной формы колонн. Для этого требуется металлическая опалубка, которую, возможно, потребуется установить профессионалу.

Как рассчитать опалубку для балок и ферм

Опалубку для бетонных балок, ферм и других горизонтальных опалубок следует устанавливать только с трех сторон, при этом опалубка должна поддерживать две вертикальные стороны и нижнюю поверхность. Верхнюю часть следует оставить открытой.

Сложите длины трех сторон, затем умножьте на пролет балки, чтобы рассчитать необходимую площадь опалубки.

Квадратные и прямоугольные балки и фермы могут быть изготовлены из фанеры, поддерживаемой пиломатериалами или металлом. Круглая опалубка должна быть изготовлена ​​из металла.

Пример расчета опалубки

В качестве примера расчета опалубки для колонн предположим, что вам необходимо рассчитать опалубку для квадратных бетонных столбов размером 0,2 м в длину, 0,2 м в ширину и 3,0 м в высоту. В опалубке используется фанерная опалубка размером 1,2 м х 2,4 м, поддерживаемая деревянным каркасом.

Чтобы оценить, сколько фанерной опалубки вам нужно купить, вам нужно умножить периметр на высоту, чтобы получить площадь поверхности, необходимую для одной колонны, а затем умножить на количество необходимых вам колонн. Наконец, вам нужно оценить, сколько фанеры вам понадобится.

Шаг 1: Рассчитайте периметр бетона

Рассчитайте периметр, сложив длины четырех сторон (a, b, c, d) и добавив дополнительные 0,2 м для перекрытия стыков.

В этом примере расчет:

Периметр = A + B + C + D + 0,20

Периметр = 0,2 + 0,2 + 0,2 + 0,2 + 0,2

Периметр = 1,0 мл. : Расчет площади бетонной поверхности

Умножьте периметр на высоту колонны, чтобы получить площадь поверхности фанерной опалубки.

Площадь = периметр x высота

Площадь = 1,0 x 3,0

Площадь = 3,0 м² Общая площадь всех бетонных колонн составит:

Общая площадь = Площадь x количество колонн

Общая площадь = 3,0 x 8

Общая площадь = 24 м²

Рассчитайте площадь поверхности фанеры того размера, который вы используете. В этом примере используется фанера размером 1,2 х 2,4 м.

Площадь фанеры = длина x ширина

Площадь фанеры = 1,2 x 2,4

Площадь фанеры = 2,88 м²

из одного куска фанеры. Это говорит вам, сколько фанеры вам нужно купить.

Необходимое количество фанеры = Общая площадь / Площадь фанеры

Необходимое количество фанеры = 24 / 2,88

Необходимое количество фанеры = 8,333

Это означает, что вам необходимо купить 9 кусков фанеры 1,2 х 2,4 м вместе с подходящей опалубкой для поддержки.

Общие проблемы с размерами опалубки

Сложность расчета опалубки во многом зависит от формы бетонной формы, которую вы поддерживаете. В то время как квадратная или прямоугольная форма будет проста для расчета и подходит для модульной опалубки, круглая или неправильная форма может быть более сложной и требует индивидуального изготовления.

Если опалубку можно повторно использовать в том же проекте или в будущих проектах, это снизит общую стоимость. Тем не менее, измерения должны быть точно такими же каждый раз. Металлическую опалубку можно использовать повторно несколько раз, а деревянную опалубку можно не выдерживать повторного использования, особенно в течение длительного времени.

Узнайте больше: Как снять опалубку

Расчет конструкции опалубки: что нужно знать?

В связи с тем, что при возведении конструкций опалубка используется для придания формы и повышения прочности бетона, необходим расчет конструкции опалубки. По сути, опалубка представляет собой жесткую и временную конструкцию, в которую заливается бетон и после застывания, через определенный промежуток времени, выполняется процесс форматирования. Существуют различные типы опалубки, например, опалубки можно разделить на деревянные, металлические, пластиковые и кирпичные категории с точки зрения материала, который выбирается в зависимости от типа использования и их местоположения.

Эти опалубки могут защитить бетон от механических повреждений и предотвратить потерю бетоном влаги и вытекание фильтрата. Кроме того, с помощью процесса опалубки можно сделать бетон устойчивым к силам, вызванным вибрацией и вибрацией бетона, и создать подходящую изоляцию от холода и тепла. Как рассчитать форматирование для каждого из различных компонентов здания отличается, что мы рассмотрим далее.

Modern Ghaleb — лучший производитель бетонной опалубки и оборудования для строительных лесов на Ближнем Востоке.

Мы производим нашу продукцию в соответствии с международными стандартами и, используя лучших специалистов Ближнего Востока, мы предлагаем вам продукцию с лучшим качеством и ценой.

Если вам нужна опалубка или дополнительная информация о расчете конструкции опалубки, свяжитесь с нами сейчас!

Опалубка балок в расчете конструкции опалубки

Опалубка строительных балок состоит из балочных перекрытий и боковых опалубок. Следует обратить внимание, что при боковом форматировании оно делается только для тех частей, которые выше, иными словами, формируется только висячая часть балок.

В том, как рассчитать площадь балочной опалубки, единицей метра опалубки является квадратный метр в соответствии с прейскурантом строки Абине 1399, но наиболее важным моментом для этого является то, что при измерении опалубки поверхности опалубки которые находятся в контакте с бетоном, являются критериями расчета.

Другими словами, если форматирование выполнено сверх необходимых размеров, оно не должно быть предсказано в метрах, хотя этот вопрос больше проявляется в форматировании основ.

расчет конструкции опалубки

опалубка колонн в расчете конструкции опалубки

с расчетом конструкции опалубки мы можем понять, как рассчитать площадь опалубки колонны, очень важно, что колонна первого этажа на фундаменте или столб двора на фундаменте, определяется высота относительно фигуры, указанной на фундаменте. Должен быть указан тот же класс.

Но в общем случае для расчета длины опалубки колонны сначала необходимо определить длину колонны в каждой секции, чтобы произвести расчеты для получения высоты опалубки.

Код верхнего этажа – Выравнивание по фундаменту – Толщина балки = высота опалубки

После расчета высоты опалубки необходимо также рассчитать ее поперечное сечение. При наличии типа колонны в нескольких осях в плане расположения колонн можно сделать соответствующий счетчик. Также следует учесть, что если высота вашей колонны более 10 метров, к цене соответствующих рядов необходимо добавить 3% за метр. Например, к первому метру после 10 метров нужно добавить 3%, а ко второму метру — 6%.

Расчет форматирования колонны с большей высотой

Если требуемая высота колонны, стены, вертикальной балки, ската крыши и балки составляет более десяти и до двадцати метров, за каждый метр сверх десяти метров, 3 % будут добавлены к цене соответствующих строк.

Например, эта надбавка применяется к первому метру сверх десяти метров, от трех до трех процентов, ко второму метру, 6%, к третьему метру, 9% и так далее для больших высот до двадцати метров.

Например, если высота столбца составляет 18,40 метра, для расчета форматирования столбца необходимо выполнить следующие действия.

0,252 = ((0,03) * 18,40-10)

По вышеприведенной формуле будет выплачено 25,2% от цены первого ряда и за весь уровень форматирования от начала до высоты 18,40 метров.

При расчете форматирования столбца следует обратить внимание на расчет метража столбца, что форматирование на разных высотах рассчитывается только с одним элементом.

То есть при высоте стены 8 метров вся поверхность стены считается с п.060204.

Для повышения прочности опалубки также применяются опоры, количество которых и расположение каждой этих приспособлений необходимо определить при расчете опалубки колонны.

Расчет опалубки при форматировании фундамента

Еще один момент в расчете опалубки В этом разделе целью является расчет количества формата, необходимого для форматирования фундамента.

Форматирование фундамента обычно выполняется с использованием форматирования металла, дерева или кирпича, но какой бы материал вы ни использовали, вам необходимо точно рассчитать площадь форматирования, чтобы сократить расходы и более точно выполнить процесс.

Для фундаментов высота опалубки равна высоте фундамента, а длина опалубки равна длине ленточных фундаментов.

Используя эту формулу, вы можете рассчитать необходимую площадь опалубки, а также первоначальные затраты на ее выполнение.

расчет конструкции опалубки

Важные моменты по расчету площади опалубки

Бетонная опалубка, в связи с ее большим значением в формировании и повышении прочности бетона, должна быть выполнена точно, поэтому необходимые расчеты должны быть выполнены до реализации и размеры форм, их количество и другие элементы.

Конечно, следует отметить, что по этим расчетам контрагенты могут легко выбрать тип форматирования.

В большинстве случаев для формирования балок, колонн и крыш используется металлическая или деревянная опалубка, а для устройства фундамента зданий — кирпичная, но в зависимости от расчетов, произведенных на площадь опалубки, тип этих опалубок может тоже быть другим.

Еще одним моментом, который следует учитывать при расчетах, является выбор подходящих опор, их количество и расположение, которое полностью зависит от площади опалубки.

Как рассчитать площадь бетонной опалубки, это весьма специализированный вопрос, который может иметь огромное влияние на строительство зданий, а также на его стоимость.

По этой причине лучше поручить это опытному инженеру-чертежу, чтобы он с большой точностью выполнил все эти расчеты, учитывая все точки форматирования, а также условия в строительном проекте, и ввел все значения в соответствующем плане.
