Домой Стены и перегородки Как сделать перегородки из газобетона своими руками? Онлайн расчет материалов

Газобетонные блоки имеют массу преимуществ перед другими стеновыми материалами. Отличная теплоизоляция, легкость и прочность — основные достоинства газобетона.

Если возведение несущих стен из газобетона имеет некоторые ограничения, то перегородки из газобетонных блоков служат долго и надежно.

Ниже подробнее о требованиях к таким перегородкам и о том, как самостоятельно их возводить (смотрите: стены и перегородки в частном доме).

Требования к внутренним стенам из пенобетона

Главные признаки внутренней стены. Она:

• не является несущей, т.е. перекрытия опираются не на нее, а на капитальные стены;
• переносит нагрузку на перекрытие или на фундамент строения;
• примыкает к одной или нескольким смежным стенам.

К внутренним стенам из газобетона предъявляются следующие требования:

• Прочность.  Они должны выдерживать вертикальные нагрузки от навесной мебели, бытовой электроники и т.п.

• Устойчивость. Стены должны быть прочно связаны с основанием, а также должна быть прочная связь между отдельными элементами и смежными конструкциями.

• Небольшой вес. Нагрузка на перекрытие не должна превышать критическую. Пористость газобетона обеспечивает минимальную плотность в 300-1200 кг/м³.

• Хорошая звукоизоляция. Строительные правила СП 51.13330.2011 определяют индекс звукоизоляции между смежными комнатами в квартире не менее 52 дБ.

• Теплоизоляция. Между отдельными помещениями в квартире или доме разница температур не должна превышать 10°С.

• Небольшие габариты. Стена не должна быть слишком толстой — следует максимально экономить полезную площадь жилья.

• Пожарная безопасность. Минимальная огнестойкость перегородки (время задержки распространения огня) не должна превышать 15 минут.

• Экологическая безопасность. Стена из пенобетона при любой температуре эксплуатации не должна выделять в воздух помещения вредные вещества.

• Низкая стоимость. Стоимость пенобетона не должна превышать стоимость альтернативных материалов для строительства.

Толщина стен из газобетона

При выборе толщины стены из газобетона учитывается соотношение прочности и теплопроводности, необходимых для строящегося здания или конструкции. В связи с этим выделяют несколько типов зданий:

• Гаражи.
• Вспомогательные помещения для эксплуатации в летний период.
• Дачные строения для летнего проживания.
• Жилые дома.

Для первых трех групп наиболее важными являются прочностные характеристики, поэтому толщина определяется из требований устойчивости к нагрузке.

Прочность материала и теплопроводность увеличиваются с повышением плотности. Строительство из ячеистого бетона регламентируется СТО 501-52-01-2007, где даются рекомендации по выбору материала по прочности.

При проектировании делается полный расчет прочности и теплопроводности. Обойтись без расчета можно, воспользовавшись рекомендациями для определения толщины стены из газобетонных блоков в зависимости от назначения.

Рекомендуется для строительства:

• межквартирных перегородок использовать блоки из газобетона D500 — D600, толщиной 200-300 мм;
• межкомнатных перегородок — блоки D500 — D600, толщиной 100-150 мм;
• перегородок в существующем помещении использовать газобетон D300, толщиной 100-150 мм.

[stextbox id=’warning’]Советуем почитать: Сколько стоит построить дом из газобетона?[/stextbox]

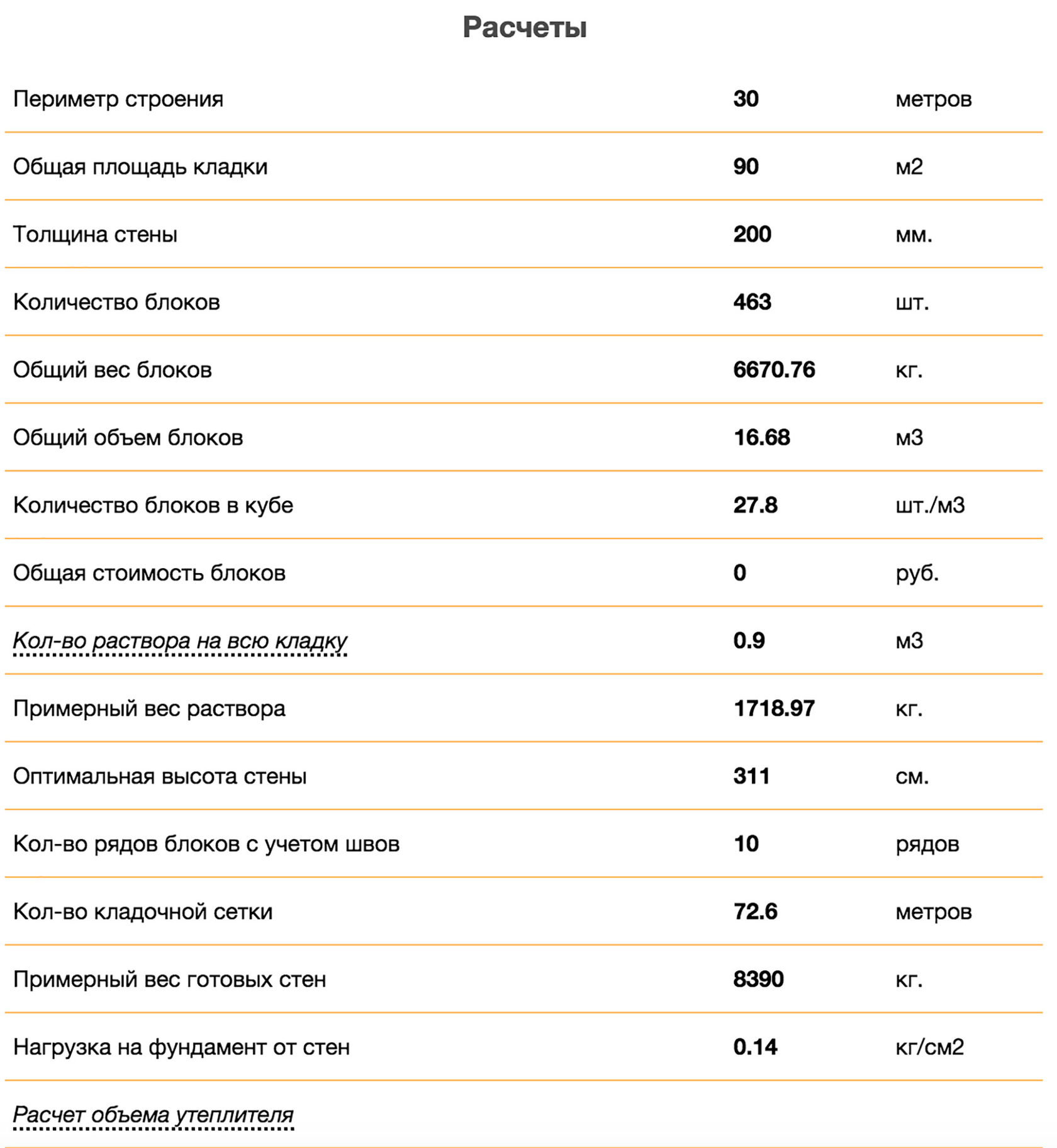

Расчет газоблока онлайн

Расчет газобетона на перегородку включает определение площади перегородки и количество блоков, которые потребуются для строительства.

• Площадь перегородки прямоугольного сечения определяется произведением ее длины на высоту за минусом площади проемов. Если перегородка имеет сложную форму, она разбивается на простые геометрические фигуры для подсчета площади каждой из них с последующим сложением.
• Для определения нужного количества блоков нужно площадь стены разделить на площадь боковой поверхности и прибавить 5 штук для учета подрезки в проемах и углах.

Внимание! Площадь стены и площадь поверхности одного блока в расчетах должны быть приведены к одной единице измерения.

Устройство межкомнатной перегородки

Для устройства перегородки используем блок газобетонный D500-D600 толщ. 100, 120, 150, 180 или 200 мм. Толщина выбирается в зависимости от необходимой звукоизоляции и нагрузки.

Для устройства перегородки понадобятся:

• блоки газобетонные;
• клей для газобетона;
• пена монтажная;
• скобы крепежные;
• карандаш, уровень, угольник, отвес;
• наждачная бумага, крупное зерно;
• шпатель, кельма;
• резиновый молоток;
• пила с крупным зубом;
• шлифовальная доска;
• щетка.

Подготовка основания

Подготовка основания зависит от того, где именно нужно устраивать перегородку:

• Для подготовки основания на втором этаже (сухое помещение) существующего дома или жилой квартиры достаточно очистить пол от пыли, грязи, прогрунтовать поверхность и подложить под направляющую кладки демпферную ленту для гашения вибрации.

• Для подготовки основания на первом этаже дома после очистки основания следует положить слой гидроизоляции (гидроизола, рубероида или пленки), на который следует крепить демпферную ленту и направляющую.

• Для устройства стенки на цокольном этаже или в подвале на грунте следует предварительно уложить щебеночную подушку т. 10 см, уплотнить ее, установить съемную опалубку шириной 300 мм и высотой 200 мм и залить бетоном толщиной 100- 150 мм. После схватывания смеси сделать гидроизоляцию, наклеить демпферную ленту и короб под газобетон.

Монтаж на раствор

Классический цементный или известковый раствор для кладки газобетона используют редко. Преимущество его в том, что за счет толстого слоя раствора есть возможность при неровности основания выровнять первый ряд кладки.

Для этого на газобетонный блок нужно нанести необходимый слой раствора на основание, поставить первый камень, выровнять его молотком по горизонтали по уровню, затем аналогично положить следующий, предварительно нанеся на вертикальную примыкающую сторону раствор. Следующий ряд следует класть на слой раствора до 2 см.

Клей для монтажа блоков

Клеевая смесь для газобетона заводского представляет собой раствор с пластификатором и клеящим компонентом. Добавки значительно ускоряют твердение — уже через сутки кладка выдержит значительную нагрузку. Клеевой раствор распределяется равномерным тонким слоем зубчатым мастерком, имеющим толщину камня.

Клеевой состав глубоко проникает вглубь блока и обеспечивает прочный тонкий шов. Такой шов препятствует образованию «островков холода» и обеспечивает хорошую теплоизоляцию перегородки. Кладка на клеевом растворе прочнее кладки с толстым швом. Прочность при сжатии и изгибе тонкого клеевого шва выше за счет лучшего сцепления между клеем и газобетоном.

Как укладывать блоки?

Последовательность кладки:

• Тщательно перемешанную согласно инструкции клеевую смесь нанести равномерно зубчатой кельмой по разметке на гидроизоляцию в направляющий короб, к закрепленным брускам или по натянутому шнуру. Нанести раствор на стыковой шов блока и уложить его с зазором около 5 мм от стенки. Тщательно обсадить камень резиновым молотком и проверить уровнем горизонтальность. Аналогично выполнить кладку второго камня. Таким образом кладку следует вести до противоположной стены или до проема.
• Второй ряд перегородки следует положить со смещением вертикального шва на половину длины блока. Для этого один блок разрезать пополам ножовкой и начать с него кладку второго ряда от стены. Середина каждого последующего камня теперь будет размещаться над стыком нижнего ряда. Остатки клея удалять кельмой.
• Каждый третий ряд блока следует крепить к стене с обеих сторон металлической скобой. При подготовке кладки каждого последующего ряда нужно проверять ровность предыдущего и, при необходимости, сглаживать неровности с помощью шлифовальной доски. Пыль убирать щеткой.
• Армирование перегородок длиной до 3 м не требуется. При большей длине стены армировать нужно каждый четвертый ряд кладки. Для этого используют арматурные стержни диаметром 6-8 мм. В блоках нужно вырезать штробы, заполнить их клеем и утопить арматурные прутья. Можно использовать армирующие элементы для тонких швов, которые есть в продаже. Они представляют собой парные оцинкованные полосы, соединенные проволокой-змейкой диаметром 1,5 мм.

Укладка последнего ряда

Кладку перегородки продолжать до потолка, оставив между ним и краем верхнего ряда блоков зазор в 1-3 см. Заполнить зазор монтажной пеной, излишки которой удалить после высыхания ножом.

Проемы в газосиликатных перегородках

Проемы в стенах из газобетона, как правило, не требуют устройства перемычек из-за небольшого веса кладки. Газосиликат несколько тяжелее, поэтому без устройства перемычек не обойтись.

При устройстве стены из газосиликата, которая не является несущей, перемычки из железобетона устанавливать нет необходимости.

Для проема шириной до 80 см для опоры под расположенные выше блоки можно использовать два уголка.

[stextbox id=’warning’]Советуем почитать: Что такое межкомнатная перегородка?[/stextbox]

Газобетонные блоки для устройства перегородок в жилых домах и квартирах — оптимальный материал по характеристикам и стоимости. Немаловажно также, что зонирование пространства в своем доме хозяин может выполнить самостоятельно: это несложно сделать при минимальных навыках производства строительных работ.

Предыдущая статьяЧто такое межкомнатная перегородка? Виды, дизайн на фото, из чего лучше сделать

Следующая статьяКак построить перегородку из пеноблока? Выбор материала, размеры, подготовка поверхности

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Калькулятор комбинированного газового закона

Автор Wojciech Sas, PhD

Рассмотрение Богной Шик и Стивеном Вудингом

Последнее обновление: 27 марта 2023 г.

• Что такое термодинамические процессы? Формула комбинированного газового закона
• Первый закон термодинамики
• Изохорный процесс
• Изобарический процесс
• Изотермический процесс
• Адиабатический процесс
• Пример расчета
• Цикл Карно
0009 FAQ

Этот калькулятор комбинированного газового закона является отличным инструментом для решения проблем, связанных с наиболее распространенными преобразованиями газов . Прочтите об изобарических, изохорных, изотермических и адиабатических процессах идеальных газов (газов, которые можно описать уравнением идеального газа) и о том, как идеальные газы могут совершать работу или выделять/поглощать тепло.

Проверьте точные значения для реальных газов, используя наш калькулятор уравнения Ван-дер-Ваальса, и забудьте о термодинамических упражнениях!

Что такое термодинамические процессы? Формула комбинированного газового закона

Мы можем описать идеальный газовый баллон несколькими параметрами: давлением p , объемом V , температурой T и количеством частиц n . Их можно соотнести уравнением: p·V = n·R·T , где R – постоянная идеального газа, равная 8,3144598 Дж/(моль·К) .

Во время любого процесса по крайней мере два из этих свойств изменяются , которое мы можем скомпилировать в формулу комбинированного газового закона: p·V/T = k , где k — константа.

Из всех трансформаций можно выделить несколько, которые охватывают подавляющее большинство примеров из повседневной жизни, или мы можем рассматривать их как хорошие приближения.

В этом калькуляторе комбинированного газового закона мы рассматриваем процессы, в которых число частиц является постоянным . Таким образом, мы можем представить себе газ в закрытом сосуде. Это:

• Изохорический процесс;
• Изобарический процесс;
• Изотермический процесс; и
• Адиабатический процесс.

Первый закон термодинамики

Внутренняя энергия U представляет собой сумму всех видов энергии, присутствующих в системе. Довольно сложно оценить точное значение внутренней энергии. Тем не менее, можно найти изменений тепловой энергии ΔU , которые описываются первым законом термодинамики: ΔU = Q — W , где Q обозначает поглощение тепла , а W равно работе , совершаемой газом .

Изменение внутренней энергии пропорционально изменению температуры ΔT и типу газа по следующему уравнению: ΔU = Cv·n·ΔT , где Cv – молярная теплоемкость при постоянном объеме. Для идеального газа принимает значения:

• 3/2·R для одноатомного газа;
• 5/2·R для двухатомного газа; и
• 3·R для газов с более сложными молекулами.

Эти параметры в реальных газах отличаются от теоретических, но они уже есть в нашем калькуляторе термодинамических процессов.

Общая формула для работы, совершаемой газом, выражается как ∫p(V)dV , если мы рассматриваем давление как функцию объема . Хотя в целом это нетривиально, вы можете проверить, как формула упрощается для процессов, упомянутых ниже.

Изохорический процесс

во время этого перехода объем представляет собой постоянный параметр , так что начальные свойства P₁ , T₁ изменяются до P₂ , T₂ : P₁ / T₁ = P₂ / T₂ .

Неизменность объема означает, что газ не совершает никакой работы и теплота, поглощаемая газом, в точности равна изменению внутренней энергии: ΔU = Q = Cv·n·ΔT . Мы можем визуализировать этот процесс для газа, хранящегося в жестком контейнере, который может обмениваться теплом с окружающей средой. Вы можете попробовать наш калькулятор закона Гей-Люссака, так как закон Гей-Люссака соответствует этому термодинамическому процессу.

Изобарический процесс

Мы предполагаем, что давление является постоянным параметром газа во время этого перехода. Следовательно, начальные параметры В₁ , Т₁ преобразуются в В₂ , Т₂ с помощью следующей формулы комбинированного газового закона: В₁ / T₁ = V₂ / T₂ .

Поскольку давление неизменно, формула работы, совершаемой газом, будет следующей: Вт = p·ΔV . Теплота, однако, может быть рассчитана как: Q = ΔU + W = Cv·n·ΔT + p·ΔV = Cp·n·ΔT .

Cp известна как молярная теплоемкость при постоянном давлении, а для идеального газа она связана с Cv , так что Cp = Cv + R . Проверьте калькулятор закона Чарльза Омни, так как закон Чарльза связан с изобарическим переходом.

Изотермический процесс

Постоянный параметр в этом переходе равен температуре , так что начальные свойства p₁ , V₁ изменяются на p₂ , V₂ , и соотношение: p₁·V₁ = p₂·V₂ . В представленном примере видно, что согласно уравнению идеального газа давление является следующей функцией объема: p(V) = n·R·T / V = ​​A / V , где A постоянным на протяжении всего процесса.

Общее выражение для работы, совершаемой газом, можно оценить как W = n·R·T·ln(V₂ / V₁) , где ln обозначает натуральный логарифм заданного числа. Из-за постоянства температуры начальная энергия не меняется , откуда следует равенство: Q = W . Можно сказать, что мы превращаем всю теплоту, поглощаемую газом, в совершаемую им работу, но, с другой стороны, этот переход, как известно, на практике очень медленный. Для более подробного объяснения обратитесь к нашему калькулятору закона Бойля, который описывает термодинамические процессы такого рода.

Адиабатический процесс

При этом переходе изменяются все три параметра, но одновременно газ не обменивается теплом с окружающей средой . Справедлива следующая формула: p₁V₁ ^γ = p₂·V₂ ^γ , где γ = Cp / Cv известно как отношение теплоемкости . Работа, совершаемая газом, противоположна его начальному изменению внутренней энергии Вт = -ΔU . Этот процесс описывает переходы, которые происходят быстро , и газ не успевает поглотить или отдать какое-либо тепло.

Расчетный пример

Предположим, что вы хотите найти изменение внутренней энергии , поглощенное тепло и работу, совершенную азотом, хранящимся внутри гибкого контейнера объемом 0,5 м³ при атмосферном давлении и температуре 250 К, который мы нагреваем до 300 К. В этом случае мы рассматриваем изобарический процесс.

1. Рассчитать конечный объем:

   V₂ = V₁·T₂ / T₁
   = 0,5 м³ · 300 K / 250 K
   = 0,6 м³

2. Определите количество молекул:

   n = p·V₁ / (R·T₁)
   = 101,325 кПа · 0,5 м³ / (8,314 Дж/(моль·K) · 250 K)
   = 24,375 моль

3. Найти теплоемкость Cv азота, которая равна 20,814 Дж/(моль·К) (для идеального двухатомного газа она должна быть равна 20,786 Дж/(моль·К) ).

4. Оценка изменения внутренней энергии:

   ΔU = 20,814 Дж/(моль·К) · 24,375 моль · 50 К
   = 25,367 кДж

5. Определить работу, совершаемую газом:

   Вт = 101,325 кПа · 0,1 м³
   = 10,133 кДж

6. Оцените тепло, поглощенное азотом:

   Q = 25,367 кДж + 10,133 кДж
   = 35,500 кДж .

Вы всегда можете сэкономить свое время и воспользоваться нашим комбинированным газовым калькулятором!

Цикл Карно

Это один из циклов, представляющих модель идеального двигателя с максимально возможным КПД в соответствии с законами термодинамики.

Наш калькулятор эффективности Карно отлично подходит для этой темы! Он состоит из двух адиабатических и двух изотермических процессов. Этот двигатель поглощает тепло от горячего резервуара, преобразует его в работу, а остальное тепло отдает холодному.

С помощью этого калькулятора комбинированного газового закона вы можете разработать термодинамический цикл любого типа и узнать, как это изменение влияет на выходную эффективность!

Часто задаваемые вопросы

Как найти T₂ в комбинированном газовом законе?

Чтобы найти T ₂ в комбинированном газовом законе:

1. Выясните, какой термодинамический процесс протекает, и используйте правильную формулу:

• Если это изохорный процесс (объем постоянный):
  T ₂ = (T ₂ × p ₂ ) / p ₁
• Если это изобарический процесс (давление постоянно):
  T ₂ = (T ₁ × V ₂ ) / V ₁

2. Не забудьте использовать единицы СИ: кельвины для температуры, паскали для давления и кубические метры для объема.

Давление и температура прямо пропорциональны?

В комбинированном газовом законе давление и температура прямо пропорциональны, но только если объем постоянен (изохорический процесс). Понятно почему, если посмотреть на формулу:

p×V=n×R×T

Когда объем постоянен, давление и температура являются единственными изменяющимися параметрами. А с повышением температуры будет повышаться и давление.

Каковы четыре термодинамических процесса?

Четыре термодинамических процесса:

1. Изохорный процесс;
2. Изобарический процесс;
3. Изотермический процесс; и
4. Адиабатический процесс.

Узнайте больше о них в нашем комбинированном газовом калькуляторе.

Что такое изобарический процесс?

В изобарическом процессе давление остается постоянным, а температура и объем изменяются. Тогда связь между начальным и конечным значениями температуры и объема описывается формулой:

V ₁ / T ₁ = V ₂ / T ₂

В изобарных процессах совершается работа. Его значение можно рассчитать, умножив постоянное давление на изменение объема.

Какова T₂ изохорного процесса, где T₁ = 300 K, p₁ = 100 кПа и p₂ = 125 кПа?

Конечная температура такого процесса составляет 375 K . В изохорных процессах объем постоянен, а давление и температура изменяются следующим образом: р ₁ / Т ₁ = р ₂ / Т ₂ .

Чтобы найти конечную температуру в вашем примере: T ₂ = (T ₁ × p ₂ ) / p ₁ = (300 × 125) / 100 = 375 K .
