Онлайн калькулятор расчета монолитного плитного фундамента: инструкция

Информация по назначению калькулятора.

Онлайн калькулятор монолитного плитного фундамента (плиты)
предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Глубина залегания

Согласно СНиП 23-01-99, глубина заложения зависит от:

1. климатических условий в регионе;
2. конструкционных особенностей сооружения;
3. глубины грунтовых вод,
4. типа почвы под подошвой и т.д.

Таким образом, глубина котлована рассчитывается индивидуально.

Если следовать рекомендациям практикующих строителей, под фундамент в северных регионах нужно рыть котлован ни ниже 0,8–1 м поверхности земли. В теплых и умеренных климатических условиях для плитного основания достаточно 0,3–0,4 м глубины. На стабильных грунтах глубина закладки силовой конструкции может быть минимальной и составлять всего 0,2 м.

Общие сведения по результатам расчетов.

• Периметр плиты — Длина всех сторон фундамента
• Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Советы профессионалов

Специалисты рекомендуют заранее подходить к расчетам необходимого количество материалов для строительства фундамента, при этом учитывая все особенности почвы конкретного участка. Например, пучинистая почва обладает характерной чертой – подъёмами и спадами в зависимости от сезонных изменений. Если забыть про этот нюанс, через некоторое время основание станет испытывать запредельные силовые нагрузки, появятся трещины и основание начнет лопаться. Также рекомендуется связывать арматуру проволок – это придаст ей большей подвижности. Таким образом, застывшая бетонная смесь даже при сильных деформациях грунта, сможет сохранить нужную структуру и не приведет к образованию микротрещин.

Необходимый расчёт арматуры на монолитную плиту.

Как рассчитать арматуру на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Вычисление размера плиты

Плита – монолитная заливка, площадь которой совпадает с площадью постройки. При возведении плитных фундаментов используются ребра жесткости. Они также учитываются в расчетах кубатуры.

Общая формула для монолита включает площадь (S) и толщину(H) плиты:

V=S*H, либо V=a*b*h, где:

• a – ширина основание;
• b – его длина;
• h – высота.

Она пригодна для вычисления кубатуры стен (за вычетом параметров оконных и дверных проемов), железобетонных перекрытий, бассейнов, подвалов, плитных оснований.

Объем ребер жесткости вычисляется по формуле для усеченной пирамиды:

• V – объем ребра жесткости;
• H – высота ребра;
• S1 – площадь нижнего основания;
• S2 – площадь верхнего основания.

Чтобы посчитать общие габариты плиты, известные объемы слагают.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Как рассчитать арматуру на монолитную плиту.

Что нужно знать об армировании перекрытия

Здания со сложной архитектурой имеют в плане нестандартную форму, далёкую от квадрата. Заводские пустотные плиты перекрытия в этих условиях заменяют на монолитные конструкции. Монолитные перекрытия хорошо связывают в систему остальные несущие элементы здания, передают нагрузку стенам и фундаменту.

Армированием называется принцип совместного использования двух материалов для укрепления прочности. Общая работа монолитного бетона и металла позволяет устраивать прочные конструкции сложной формы, большого размера.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Как рассчитать количество арматуры для монолитной плиты.
Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Как рассчитать арматуру для монолитной плиты.
Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

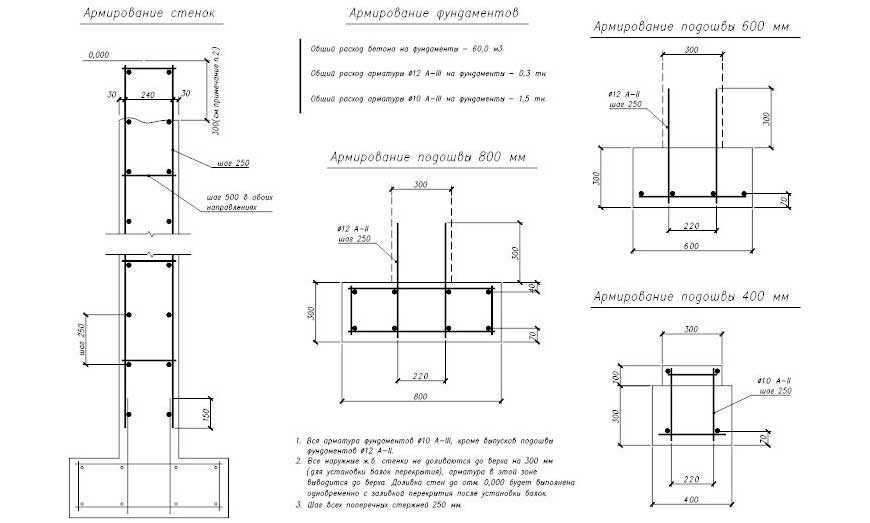

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Как правильно рассчитать арматуру для монолитной плиты.
Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Что еще можно рассчитать, имея значение толщины плиты?

Если есть окончательная ясность с толщиной плитного фундамента, то можно провести еще ряд расчетов, которые касаются количества необходимых для его создания материалов.

Необходимый объем бетонного раствора.

Площадь плиты (подчеркиваем – именно плиты, а не дома, так как плита всегда шире) и ее высота позволяет определиться с необходимым объемом бетонного раствора М300, который придется заказывать для заливки. Расчет настолько прост, что городить для него какой-либо калькулятор просто нелепо – произведение площади (м²) на высоту (м) даст нужный объем (м³), к которому обычно добавляют 10% запаса.

Шаг армирования и толщина прута

Армирование плиты производится решетчатой конструкцией. При толщине до 150 мм достаточно одного яруса, расположенного по центру. При толщине 200 мм и более решетки располагаются одна над другой, обычно с равным расстоянием от краев плиты (от 30 до 50 мм).

Решетки увязываются из арматурных прутьев периодического профиля (класса не ниже AIII) диаметром от 12 до 16 мм. Ширина ячейки решетки (шаг укладки прутьев) – обычно от 200 до 300 мм. Пространственное расположение армирующей конструкции обеспечивается установкой краевых хомутов и специальных подставок — «пауков» (показано на схеме ниже). Практикуется, конечно, и обычное вертикальное армирование из отрезков прутьев, но назвать его удобным в монтаже или имеющим хоть какие-то преимущества – не получается.

Примерная схема армирования плиты-фундамента. Хорошо показаны решетки, П-образные хомуты по краям и расставленные по площади плиты подставки-«пауки»

Для вспомогательных элементов арматурного каркаса (хомутов и «пауков») можно использоваться более тонкую арматуру, в том числе и гладкую, диаметром 8 ÷ 10 мм.

Итак, при расчете армирования плиты начинают с определения сечения прута основной решетки и шага укладки. Исходят из норм, установленных СНиП, что суммарная площадь поперечного сечения горизонтального армирования должна быть не меньше 0,3% площади сечения железобетонной конструкции.

Эта зависимость внесена в расположенный ниже калькулятор расчета. Длина и ширина плиты известны, высота — тоже, то есть площадь поперечного сечения вычислить несложно. Имеется возможность, варьируя шаг установки прутьев в некотором допустимом диапазоне, проследить, как изменяются необходимые диаметры прута, чтобы выбрать оптимальное решение.

Цены на арматуру

арматура

Важно: если длина любой из сторон конструкции — более 3 метров, то диаметр прута основного армирования не может быть меньше 12 мм.

Так как решетка имеет квадратную ячейку, рассчитывать диаметр прута можно по любой стороне фундаментной плиты – значение будет одинаковым для продольных и поперечных прутьев.

Калькулятор расчета необходимого диаметра прута основного армирования плиты

А сколько потребуется арматуры?

Два калькулятора, расположенных ниже, позволять быстро «прикинуть» сколько же арматуры потребуется для создания необходимого армирующего каркаса.

Калькулятор расчета необходимого количества основной арматуры

Необходимо указать линейные параметры плиты, количество ярусов армирования и планируемый шаг вязки решетки. Результат будет показан в метрах, а также пересчитан в количество целых стандартных прутов длиной 11.7 метра. Кроме того, в результат расчета сразу внесен 10-процентный резерв.

Калькулятор расчёта количества арматуры для дополнительного армирования

Для создания двухъярусной пространственной армирующей конструкции фундаментной плиты применяют вспомогательные детали – хомуты и подставки. Для их изготовления можно использовать арматуру, гладкую или периодического профиля, диаметром 8 или 10 мм.

П-образные хомуты связывают обе решетки по краям, соединяя соответствующие по расположению прутья обеих ярусов. Тем самым, кстати, создается еще и усиление армопояса как раз в полосе будущего возведения стен здания.

Длина прута для изготовления такого хомута обычно принимается за 5×h, где h – это расчетная толщина фундаментной плиты.

Подставка-«паук» для задания необходимого расстояния между решётками по высоте.

Подставки–«пауки» имеют трехмерную конструкцию – она хорошо показана на иллюстрации. Горизонтальные «ноги», которые увязываются к прутьям нижнего яруса, должны иметь длину порядка 1,5 шага решетки. Высота стоек – это запланированное расстояние между верхним и нижним ярусом армирования. И, наконец, длина верхней полки равна шагу решетки.

Плотность установки таких «пауков» – обычно по 2 штуки на квадратный метр.

Мнение эксперта: Афанасьев Е.В.

Главный редактор проекта Stroyday.ru.Инженер.

Все эти размеры и зависимости внесены в программу калькулятора – осталось только указать в соответствующих полях запорашиваемые линейные размеры плиты и шаг армирующих решеток.

Общее количество будет показано в метрах и переведено в стандартные пруты длиной 11.7 метра. Учитывая то, что арматура малых диаметров иногда выпускается прутами по 6 метров, будет произведён и такой перерасчёт.

Калькулятор перевода количества арматурных прутьев в килограммы или тонны

Добавим еще один «бонус». Довольно часто компании, реализующие металлопрокат, публикуют свои прайс-листы, в которых цены указываются за единицу веса продукции, например, за тонну. Чтобы не заставлять читателя самостоятельно «рыскать» в поисках таблиц для соответствующей «конвертации» длины в массу, предлагаем помощь в виде специального калькулятора. Пояснений по работе с ним, наверное, не требуется.

Перейти к расчётам

Итак, были рассмотрены алгоритмы упрощенного расчета некоторых параметров плитного фундамента. Подчеркнем – строительство полноценного жилого дома всегда, при любых обстоятельствах, должно базироваться на основе профессионального проектирования. Поэтому предлагаемая методика определения толщины плиты может служить для первоначальных «прикидок», для оценки принципиальной возможности использования такого типа основы или для самостоятельного проектирования каких-либо вспомогательных построек.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Как рассчитать арматуру для монолитной плиты.
Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Расчет объема бетона для свайного фундамента

Столбчатый фундамент – несущая конструкция, для возведения которой используют винтовые сваи и бетонную заливку. Независимо от типа сечения, расход материалов рассчитывается по формуле:

V= S*H, где:

• V – размер лунки;
• S – площадь ее основания;
• H – высота лунки.

Площадь фундамента свайной лунки – это:

S=п*R2, где:

• п – 3.14;
• R – радиус лунки/половина диаметра.

Для свай квадратного сечения расчет аналогичен.

В случаях, когда сваи не вбиваются в землю, а устанавливаются в бетонные короба, их кубатура также учитывается.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

• Объем бетона для заливки плиты.
• Необходимое количество материалов для приготовления бетона.
• Количество доски, необходимое для устройства опалубки.
• Ориентировочную стоимость всех стройматериалов.
• Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

• недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Конечная цель проектирования

Результатом проектирования должен быть:

• сборочный чертеж монолитного фундамента;
• текстовые документы – расчеты и обоснования проекта;
• план разметки фундамента и привязка его к местности;
• план отрывки котлована;
• план сооружения опалубки;
• план размещения материалов на строительной площадке;
• планы доставки и заливки бетона, согласованные по времени.

Расчет фундаментной плиты можно провести методом конечных элементов.

Но проще всего рассчитать фундаментную плиту, используя калькулятор расчета. В нем заложены все нужные формулы и методики.

Некоторые калькуляторы помогают рассчитать нужное количество песка, цемента, щебня, общее количество и стоимость материалов.

По результатам расчётов разрабатывается сборочный чертеж монолитного фундамента и все детализированные чертежи:

• закладных деталей;
• сборочный чертеж и деталировка арматурного каркаса;
• рассчитанная схема размещения готовых каркасных сеток;
• примерное устройство одноразовой опалубки из досок или устройство металлической многоразовой опалубки и схема ее использования т. п.

Калькулятор материалов для плитного фундамента

Фундаментная монолитная плита — это плита из бетона, которая имеет ребристую или плоскую форму, и укреплена изнутри армированием. Такой фундамент часто применяют на слабых размываемых грунтах для строительства средней тяжести строений или для возведения каминов и печей, а также под тяжелые стационарные станки.

Данный калькулятор рассчитывает следующие параметры для сплошного монолитного фундамента:

• Объем бетона.
• Количество материалов необходимых для приготовления бетона.
• Количество досок для устройства опалубки.
• Ориентировочную стоимость всех используемых стройматериалов.

Калькулятор материалов для монолитной фундаментной плиты

Размеры плиты
Высота, мм.
Длина, мм.
Ширина, мм.
Арматура
Длина ячейки
Ширина ячейки
Диаметр арматуры	68101214161820222528
Количество рядов
Опалубка
Толщина доски для опалубки, мм.
Длина доски, мм.
Ширина доски, мм.
Состав бетона
Вес одного мешка, кг.
Мешков на 1 кубометр бетона
Пропорции бетона по весу
Цемент
Песок
Щебень
Стоимость строительных материалов
Цемент (за мешок)
Песок (за 1 тонну)
Щебень (за 1 тонну)
Доска (за 1 кубометр)
Арматура (за 1 тонну)

Онлайн калькулятор для расчета ориентировочной стоимости и количества необходимых материалов для фундаментной монолитной плиты.

Основные преимущества плитного монолитного фундамента:

• высокая несущая способность;
• способность противостоять движению и смещению грунта;
• простота возведения конструкции;
• способность противостоять талым и грунтовым водам;
• возможность строительства, защищённого от талых вод, цокольного этажа;

Плитный фундамент хорош для ведения строительства на пучинистых грунтах или песчаных подушках. Благодаря покрытию монолитной плитой всей площади здания, такому фундаменту не опасны различные смещения грунта.

Плитный фундамент — разновидность ленточного мелкозаглубленного и представляет собой решетку из железобетона или монолитную плиту под площадь всего здания. Такой тип фундамента часто используют для строительства коттеджа. На слабонесущих, насыпных и тяжелых пучинистых грунтах возможно устройство плавающих фундаментов из решетчатых или сплошных железобетонных монолитных плит.

Недостаток сплошного плитного фундамента:

Главный недостаток монолитной плиты — это ее высокая затратность.

Стоимость такого фундамента может составить от 30 до 40% стоимости самой коробки дома. Если же использовать мелкозаглубленный плитный фундамент, то затраты на арматуру и бетон компенсируются простотой его сооружения, если использовать заглубленный плитный фундамент, то для сооружения обратной засыпки и подушки, помимо большой массы бетона, придется использовать огромное количество щебня и песка, аренда техники для рытья котлована и иные расходы часто превышают пропорцию 20 % общей стоимости возведения коробки.

PowerOne: монолитная плита

Slab

Длина =

Ширина =

Глубина =

ТОНДАДАД (прямоугольный)

Шид = 0

Глубина = 0

(TRIANGGUL Ширина = 0

Глубина = 0

Бетон

Отходы = 10

Бетон =

Репортаж

РЕБКА РЕЗНИ0005

Размер =

Длина = 240

Материалы

#Pieces =

Вес =

#Chairs =

Помощь

Оценки общего объема бетона и ареста, необходимых для установки монолита.

Монолитная плита получила свое название от конструкции, состоящей из одной заливки плиты и основания. Они отлиты как единый компонент. Этот тип плит подходит для теплого климата.

Ряды

Плита

-Длина: Длина плиты.

-Ширина: Ширина плиты.

-Глубина: Глубина плиты.

[https://infinitysw.s3.amazonaws.com/cengage/monolithic1. png]

Изгиб (прямоугольный)

-Ширина: ширина прямоугольной части изгиба (см. изображение).

-Глубина: Глубина прямоугольной части разворота (см. изображение).

Отложной (треугольный)

-Ширина: ширина треугольной части откидной створки (см. изображение).

-Глубина: Глубина треугольной части изгиба (см. изображение).

ПРИМЕЧАНИЕ. На изображении ниже показано, как будет рассчитываться смещение треугольной части фундамента.

[https://infinitysw.s3.amazonaws.com/cengage/monolithic2.png]

Бетон

-Отходы: добавление процента для покрытия отходов.

-Бетон: общий объем бетона, включая коэффициент отходов.

Арматура

— Ряды арматуры: Ряды арматуры, которые будут уложены бок о бок.

-Нахлест: Величина, на которую один кусок арматурного стержня будет накладываться на другой при соединении.

-Кресло: расстояние между опорами кресла для арматуры по центру.

-Размер: Размер устанавливаемой арматуры.

-Длина: Длина арматурного стержня, который необходимо приобрести и доставить для данной установки. Стандартная длина 20 футов.

Материалы

-#Штуки: количество арматурных стержней, необходимое для заполнения нужных рядов арматурных стержней.

-Вес: Общий вес арматуры.

-#Chairs: Количество стульев.

Примеры

Оцените общее количество кубических метров бетона и арматуры, необходимое для установки этой монолитной плиты:

/infinitysw.s3.amazonaws.com/cengage/monolithic4.png]

Плита

-Длина: 60 ​​футов

-Ширина: 40 футов

-Глубина: 6 дюймов

Отгиб (прямоугольный)

-Width: 1ft

-Depth: 1ft 4IN

ТОПРИЗКА (ТРИНГГУЛЯ понадобится для этой заливки.

Арматура

— Ряды арматуры: 2

— Колена: 6 дюймов

— Стул: 8 футов o.c.

-Размер: #5

-Длина: 20 футов

Материалы

-Количество штук: 30

-Вес: 625,80 фунтов

-#Chairs: 52

Также потребуется 30 штук арматуры и 52 стула.

Keywords

Length

Width

Depth

Width

Depth

Width

Depth

Waste

Concrete

Rebar Rows

Lap

Chair

Size

Length

#Pieces

Вес

# Стулья

————-

Калькулятор стоимости бетонной плиты — (2023) с ценами на установку

Средняя стоимость бетонной плиты составляет 90 235 8 долларов за квадратный фут 90 236 за материалы и работу, при этом большинство платят от 90 235 6 ​​90 236 долларов в нижней части до 90 235 14 90 236 долларов за квадратный фут в верхней части.

Затраты начинают расти, когда вам нужна определенная отделка, толщина, проволочная сетка и подготовительные работы на месте, которые будут способствовать дополнительным затратам. Самым большим фактором обычно является размер работы, поскольку подрядчики, как правило, взимают минимальную плату за доставку небольших плит.

Как опытный лицензированный подрядчик по благоустройству дома, я не понаслышке знаю, сколько это должно стоить для разных уровней — от базового, лучшего и, конечно, самого лучшего.

Калькулятор бетонных плит предоставит вам актуальные цены для вашего региона. Просто введите свой почтовый индекс и площадь в квадратных футах, затем нажмите «Обновить», и вы увидите разбивку по стоимости установки бетонных плит в вашем доме

Пример: площадь 10 x 10 = 100 квадратных футов.

Стоимость бетонных плит	Почтовый индекс	кв. футов
	Базовый	Лучше	Лучший
Бетонные плиты – Цены на материалы	185–205 долларов США	234 – 256 долларов США	257–289 долларов США
Бетонные плиты – стоимость установки	450–535 долларов США	645–9 долларов США60. 00	1080,00–1295,00 долл. США
Бетонные плиты – Всего	635 – 740 долларов США	879,00–1216,00 долл. США	1337,00–1584,00 долл. США
Бетонные плиты – общая средняя стоимость за квадратный фут	6,88 долл. США	10,47 долл. США	14,61 долл. США

Средняя стоимость стандартной бетонной плиты сарая размером 12 футов x 12 футов составляет примерно: 720 – 1200 долларов . или 6–10 долларов за квадратный фут .

Однако затраты могут возрасти, если вы хотите иметь что-то декоративное, например, патио из штампованного бетона, или если вы хотите установить кривые и другие декоративные элементы окантовки.

1. Стандартная бетонная плита обычно имеет толщину минимум 4-6 дюймов с армированной проволочной сеткой. Которые стоят в среднем ,30 – 0,80 долларов за квадрат на материалы и установку.
2. Цветной бетон будет стоить вам дополнительно 0,75 – 1,25 доллара за квадрат, добавленный к базовой бетонной смеси.
3. Подготовка подстилающего слоя – в среднем 0,60 – 1,25 доллара за квадратный фут и включает в себя подготовку к работе на площадке: выравнивание, уплотнение верхнего сорта, деревянные опалубки 2″x4″ или 2″x6″, 3/ 4 щебня и установка проволочной сетки.
4. Бетонная смесь – Бетон стоит в среднем 100 долларов США за кубический ярд согласно NRMCA

Бетонные плиты – Контрольный список цен и стоимости установки

• Ожидайте, что цены на бетонные плиты будут колебаться между различными компаниями – у каждой компании разные эксплуатационные расходы и накладные расходы.
• Старайтесь узнавать цены поздней осенью, в начале зимы — следует ожидать агрессивных ценовых скидок, дожидаясь нерабочего сезона у подрядчика.
• Попробуйте заложить в бюджет дополнительные 7-15% сверх того, что дает наш калькулятор для стоимости бетонных плит.
• Посетите каждую торговую точку, которая продает бетонные плиты вашей конкретной марки, и попытайтесь договориться о более выгодной цене с каждым поставщиком – я экономлю в среднем 20%.
• Установка бетонных плит — непростая задача, которая может вызвать у вас боль в спине. Возможно, вам будет выгоднее нанять подрядчика по бетону или компанию-каменщика для выполнения работы за вас. Бетонные подрядчики или компании-каменщики в большинстве случаев будут получать более выгодные цены на бетонные плиты — экономя ваши деньги и дополнительные расходы на материалы для бетонных плит, поэтому ходите по магазинам, спрашивайте своих соседей, могут ли они порекомендовать кого-то.

Посмотреть другие стили бетона, стоимость и многое другое: Штампованные, окрашенные, цветные и узорчатые бетонные системы

• Цветные, окрашенные и герметики
• Штампованный и узорчатый
• Бетонные бордюры и подкладки

Внешние ссылки:

1. Quikrete — Подсчитайте, сколько мешков цемента вам может понадобиться.
