Как рассчитать арматуру на монолитную плиту

Содержание

1. Информация по назначению калькулятора.
2. Общие сведения по результатам расчетов.
3. Необходимый расчёт арматуры на монолитную плиту.
4. Для чего нужен армопояс?
5. Порядок расчета арматуры.
6. Определение сечений.
7. Схема армирования.
8. Расчет количества.
9. Корректировка конструкции ж/б плиты.
10. Монолитный плитный фундамент.
11. Калькулятор материалов для монолитной фундаментной плиты
12. Основные достоинства монолитного плитного фундамента:
13. Основные достоинства монолитного плитного фундамента:
14. Недостаток плитного сплошного фундамента:

Онлайн калькулятор монолитного плитного фундамента (плиты) предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента домов и других построек. Перед выбором типа фундамента, обязательно проконсультируйтесь со специалистами, подходит ли данных тип для ваших условий.

Все расчеты выполняются в соответствии со СНиП 52-01-2003 «Бетонные и железобетонные конструкции», СНиП 3.03.01-87 и ГОСТ Р 52086-2003

Плитный фундамент (ушп) – монолитное железобетонное основание, закладываемое под всю площадь постройки. Имеет самый низкий показатель давления на грунт среди других типов. В основном применяется для легких построек, так как с увеличением нагрузки существенно возрастает стоимость данного типа фундамента. При малом заглублении, на достаточно пучинистых грунтах, возможно равномерное приподнимание и опускание плиты в зависимости от времени года.

Обязательно наличие хорошей гидроизоляции со всех сторон. Утепление может быть как подфундаментное, так и располагаться в стяжке пола, и чаще всего для этих целей применяется экструдированный пенополистирол.

Главным преимуществом плитных фундаментов является относительно низкая стоимость и простота возведения, так как в отличии от ленточного фундамента нет необходимости в проведении большого количества земляных работ. Обычно достаточно выкопать котлован 30-50 см. в глубину, на дне которого размещается песчаная подушка, а так же при необходимости геотекстиль, гидроизоляция и слой утеплителя.

Обязательно необходимо выяснить какими характеристиками обладает грунт под будущим фундаментом, так это это является основным решающим фактором при выборе его типа, размера и других важных характеристик.

При заполнении данных, обратите внимание на дополнительную информацию со знаком Дополнительная информация .

Далее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой в правом блоке.

Общие сведения по результатам расчетов.

• Периметр плиты — Длина всех сторон фундамента
• Площадь подошвы плиты — Равняется площади необходимого утеплителя и гидроизоляции между плитой и почвой.
• Площадь боковой поверхности — Равняется площади утеплителя всех боковых сторон.
• Объем бетона — Объем бетона, необходимого для заливки всего фундамента с заданными параметрами. Так как объем заказанного бетона может незначительно отличаться от фактического, а так же вследствие уплотнения при заливке, заказывать необходимо с 10% запасом.
• Вес бетона — Указан примерный вес бетона по средней плотности.
• Нагрузка на почву от фундамента — Распределенная нагрузка на всю площадь опоры.
• Минимальный диаметр стержней арматурной сетки — Минимальный диаметр по СНиП, с учетом относительного содержания арматуры от площади сечения плиты.
• Минимальный диаметр вертикальных стержней арматуры — Минимальный диаметр вертикальных стержней арматуры по СНиП.
• Размер ячейки сетки — Средний размер ячеек сетки арматурного каркаса.
• Величина нахлеста арматуры — При креплении отрезков стержней внахлест.
• Общая длина арматуры — Длина всей арматуры для вязки каркаса с учетом нахлеста.
• Общий вес арматуры — Вес арматурного каркаса.
• Толщина доски опалубки — Расчетная толщина досок опалубки в соответствии с ГОСТ Р 52086-2003, для заданных параметров фундамента и при заданном шаге опор.
• Кол-во досок для опалубки — Количество материала для опалубки заданного размера.

Для расчета УШП необходимо вычесть объем закладываемого утеплителя из объема рассчитанного бетона.

Необходимый расчёт арматуры на монолитную плиту.

Производится расчет арматуры для фундаментной плиты в соответствии с нормативами СНиП 52-01 от 2003 года. Основными задачами при проектировании являются: выбор сечения стержней, хомутов, изготовление схемы армирования каждого пояса, определение количества в метрах, перевод в единицы веса для покупки на стройрынке.

Для чего нужен армопояс?

На фундаментную плиту действуют преимущественно растягивающие нагрузки от веса здания, мебели, жильцов, ветра, снега. Однако присутствуют и сжимающие усилия. Бетон работает исключительно на сжатие, причем подобным нагрузкам этот материал противостоять не может. Поэтому в нижней части плиты у подошвы помещают арматурную сетку, компенсирующую сжатие. В верхней части уложена вторая сетка, воспринимающая усилия растяжения.

Порядок расчета арматуры.

Согласно нормативам СНиП, процент армирования бетона должен составлять 0,15 – 0,3% (М300 – М200, соответственно). Практика проектирования показывает, что пруток периодического сечения 12 мм обладает достаточным запасом прочности для любых малоэтажных зданий с кирпичными, бетонными стенами. Максимально возможный диаметр стержня, используемый индивидуальными застройщиками, составляет 16 мм. То есть, с увеличением сборных нагрузок необходимо увеличивать, как толщину плиты, так и диаметр арматуры.

Расчет арматуры начинается с определения толщины плиты:

• длина пролета делится на 20 – 25
• добавляется 1% погрешности
• получается высота конструкции

Например, для стандартных 6 м пролетов толщина конструкции составляет 30 см. Армируют плиту исключительно горячекатаной арматурой класса А2 и выше. Хомуты, вертикальные перемычки допускается изготавливать из прутков класса А1 диаметром 6 – 8 мм.

Определение сечений.

Расчет арматуры по сечению зависит от прочности бетона (класс В10 – В25), арматуры (класс А240 – А500, В500) на сжатие. Чаще используется бетон В25, арматура А500, имеющие расчетное сопротивление 11,5 МПа, 435 МПа, соответственно. Опирание по контуру в кирпичных коттеджах (четыре несущих стены по периметру) встречается редко. Поэтому используется расчет статической конструкции со средними опорами, план нижнего уровня. Конфигурация верхнего, мансардного этажа обычно совпадает с ним.

• фундамент имеется под проемами
• нагрузки распределяются равномерно
• сопротивление грунта минимально возможное 1 кг/м2

Последнее допущение позволяет перестраховаться при незначительном увеличении сметы строительства, не заказывать геологию, топографию, определять грунты на глаз. При сборе нагрузок достаточно производят расчет нагрузки от плиты – объемный вес ж/б (2500 кг/м 2 ) умножается на высоту плиты, коэффициент надежности (1,2). Аналогичным образом добавляются нагрузки от всех конструкций (полы, стропила, кровля, перекрытия, снеговая, ветровая).

Схема армирования.

При наличии внутренних стен нагрузки распределяются неравномерно, расчет арматуры производится по нескольким сечениям плиты. Вычисления могут производиться по нескольким методикам с примерно одинаковым результатом (новый СНиП, способ ж/б балки, по моменту сопротивления), изменится высота расположения сетки армопояса.

После чего корректируется принятая на начальном этапе толщина плиты для экономии бетона. После сверки с таблицами СНиП вычисляются необходимые площади сечения, количество прутков, диаметр арматуры. Затем этот параметр унифицируется с учетом коэффициента армирования в зонах опор. При значительных габаритах плиты реальная экономия металлопроката достигает 27% за счет отсутствия нижней сетки в ее центральной части

Расчет количества.

Арматура обычно продается весом, у каждого продавца имеется таблица перевода длины прутка в массу и наоборот. Если произвести вычисления заранее, можно проконтролировать эти цифры при покупке. Производится расчет количества арматуры по схеме:

• вычисление количества продольных стержней – из длины короткой стены необходимо отнять два защитных слоя по 2 см, разделить цифру на шаг сетки, отнять еще единицу
• подсчет количества поперечных стержней – аналогично предыдущему способу, только с размером длиной стены

Далее необходимо учесть наращивание прутков по длине:

• стандартный размер арматуры 6 м либо 12 м
• доставить на объект легче 6 м прутки
• если длина стен больше этого размера, потребуется нарастить цельный стержень обрезком
• минимальный нахлест по СНиП 60 диаметров (например, 60 см для 10 мм арматуры)

Останется сложить длину всех прутков, нахлестов, чтобы получить общий погонаж «рифленки». Для хомутов используется гладкая арматура, куски которой изгибаются в пространственные конструкции сложной формы. Подсчитать длину заготовки можно сложением всех сторон.

Для каждого стыка потребуется 30 см кусок вязальной проволоки. Их количество можно вычислить перемножением продольных прутков на поперечные. Если в проект заложена «шведская», чашеобразная плита, расход арматуры автоматически увеличится:

• в каждом ребре жесткости проходят 4 продольных прутка (возможно с нахлестом)
• они связываются квадратными хомутами через каждые 30 – 60 см
• ребра обязательны по периметру
• могут добавляться параллельно короткой стене через 3 м

На последнем этапе расчет арматуры заключается в переводе единиц измерения. Зная массу погонного метра, можно вычислить общий вес каждого сортимента металлопроката для плитного фундамента коттеджа.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

• при толщине 5 – 7 см она не требует армирования
• заливается в один прием
• выравнивает основание
• защищает гидроизоляцию от порывов щебнем
• снижает толщину защитного слоя (нижнего) на 20 – 35 мм
• использует тощий бетон

Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

Монолитный плитный фундамент.

Монолитная фундаментная плита представляет собой ни что иное как плиту из бетона, имеющую плоскую или же ребристую форму, содержащую внутри арматурное укрепление, которое называется армированием. Такой тип фундамента применим чаще всего на слабых размываемых грунтах под строительство не очень тяжелых строений или же при возведении тяжелых печей и каминов, а также под тяжелое стационарное оборудование.

Данный калькулятор позволяет рассчитать для монолитного сплошного фундамента:

• Объем бетона для заливки плиты.
• Необходимое количество материалов для приготовления бетона.
• Количество доски, необходимое для устройства опалубки.
• Ориентировочную стоимость всех стройматериалов.
• Армирование фундаментной плиты зависит от геологических условий и проекта.

Калькулятор материалов для монолитной фундаментной плиты

Онлайн калькулятор для расчета приблизительной стоимости и необходимого количества материалов для монолитной фундаментной плиты.

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Основные достоинства монолитного плитного фундамента:

• высокая несущая способность;
• способность противостоять смещению и вспучиванию грунта;
• простота конструкции;
• хорошая способность противостоять грунтовым и талым (поверхностным) водам;
• возможность строительства цокольного этажа, защищённого от талых вод;

Плитный фундамент хорош в том случае, когда строительство ведется на песчаных подушках или сильно сжимаемых, пучинистых грунтах. Благодаря тому, что монолитная плита покрывает всю площадь здания, для такого фундамента не опасны смещения грунта.

Плитный фундамент — разновидность мелкозаглубленного ленточного — представляет собой либо монолитную плиту либо железобетонную решетку под всю площадь здания. Такой фундамент используется для возведения коттеджа (особенно из ячеистых бетонных блоков), На тяжелых пучинистых, насыпных и слабонесущих грунтах возможно устройство так называемых плавающих фундаментов из сплошных или решетчатых монолитных железобетонных плит.

Недостаток плитного сплошного фундамента:

• недостатков у монолитной плиты, за исключением её высокой затратности — нет.

Монолитный сплошной фундамент, особенно заглубленный может составить от 30 до 50% стоимости коробки дома. Если же плитный фундамент мелкозаглубленный, то затраты на бетон и арматуру компенсируются простотой сооружения, если-же плитный фундамент заглубленный, то помимо большой массы бетона придется завезти значительное количество песка и щебня для сооружения подушки и обратной засыпки, аренда техники для сооружения котлована и другие расходы зачастую превышают разумную пропорцию (20 % общей стоимости коробки).

Рекомендация: Это всего лишь обзорная статья о том как рассчитать арматуру для плитного фундамента. Для общего развития ее нужно прочитать. Но если вы не хотите получить массу проблем и потерять деньги, то лучше привлечь специалиста и проконтролировать его.

Расчет арматуры для монолитной плиты

Содержание статьи:

• 0.1 Во время создания составления проекта необходимо:
• 1 Применение арматуры в строительных целях
• 2 Правила выбора арматуры
• 3 Расход арматуры при армировании
  • 3.1 Расчет на примере плиты 8х8

Монолитные плиты применяются, когда планируется отойти от стандартных параметров при строительстве и использовать особенные характеристики зданий.

Благодаря повышенной жесткости, использование монолитных плит является наиболее экономически выгодным вариантом. Единственный минус – монолитные плиты сложно укладывать при пониженных температурах.

Чтобы перекрытие было устойчивым и прочным и прослужило долгие годы, важно производить точный расчет монолитной конструкции, а если она заливается самостоятельно, то здесь не обойтись без расчета арматуры, которая является основой конструкции.

Во время создания составления проекта необходимо:

• определить марку бетона
• тип арматуры
• просчитать схему ее укладывания
• продумать систему изоляции от воздействия воды и тепла
• подсчитать, сколько стройматериала необходимо для проведения работ

Применение арматуры в строительных целях

Арматурные стержни в первую очередь служат для того, чтобы уберечь бетонное основание от значительных нагрузок и, как следствие, образования разрушений и трещин. Бетон сам по себе не может дать прочностные характеристики, особенно при большой площади использования, заливки.

Композитная арматура

В первую очередь арматура, стальная или композитная, позволяет фундаменту справляться с резкими скачками температур и подвижностью грунта. Здесь сразу становится актуальным информация о фундаменте на пучинистых грунтах, и о том, как именно его собирать и заливать.

В свою очередь, бетонное покрытие же спасает арматуру от плавления под воздействием огня и уберегает от коррозии, правда, последнее относится к стальному материалу, если же в работе используется современная стеклопластиковая арматура, то коррозия ей совершенно не страшна.

Неровная поверхность арматуры позволяет прочно сцепляться материалам при заливке бетонного раствора. Стержни арматуры укладываются продольно и поперечно для прочности всей конструкции. При этом укладку следует проводить по всем правилам.

Важно! Приступая к работе с армированием монолита, нужно понимать, как на практике реализовывается схема армирования.

Кроме того, необходимо выбрать способ соединения арматуры. Если это стальные стержни, то можно использовать и вязательную проволоку и сварку, если композитная, то проволоку.

Правила выбора арматуры

Перед тем, как подобрать материал, важно выяснить уровень планируемой нагрузки. Для этого выбирается фундамент и производится анализ грунта.

Далее производится расчет арматурного сечения. Для монолитной плиты выбирается диаметр стержней свыше 10 мм. При этом важно помнить о степени нагрузки на грунт.

При слабом грунте применяются более толстые арматурные стержни, к примеру, от 12 мм. Что касается углов строения, то здесь может быть использована и арматура до 16 мм.

Арматура бывает нескольких видов в зависимости от особенностей:

• Арматура продольного типа не позволяет растягиваться конструкции и появляться вертикальным трещинам. При воздействии арматурный стержень берет на себя часть нагрузки и равномерно распределяет по всей поверхности плиты.
• Арматура поперечного типа защищает от появления трещин в момент воздействия напряжения на опоры.

Расход арматуры при армировании

Обладая точными цифрами, можно правильно подобрать арматуру, толщину плиты, марку и количество бетона. Это в свою очередь позволит сэкономить силы и финансовые средства.

Монолитное строительство

Напомним снова, как бы банально это не было, но не стоит экономить на покупке качественных стройматериалов, особенно, когда дело касается фундамента. В противном случае то может сказаться на сроке эксплуатации конструкции, и при ремонте потребуется выложить гораздо больше денег, чем было сэкономлено.

Существуют общепринятые нормы, как рассчитать расход арматурного материала в расчете на 1 кубометр бетонного раствора. При укладке арматура размещается вплотную на поверхности плиты, при этом от края остается 3-5 см.

Расчет на примере плиты 8х8

Точное количество арматуры рассчитывается на примере плиты размером 8х8 метров.

Для устойчивости грунта идеально подойдет стержень арматуры ∅ 10 мм. Как правило, сетка из арматуры выкладывается через шаг до 200 мм. Исходя из этого, не сложно вычислить нужное количество стержней.

Для этого ширина плиты делится на размер шага в метрах и прибавляется 1 прут (8/0,2+1=41). Для получения сетки стержни размещаются в перпендикулярном направлении. Значит, полученный результат нужно умножить на два (41х2=82 стержня).

Важно! При монтаже монолитной плиты требуется укладка двух слове сетки из арматуры сверху и снизу. Следовательно, данные снова умножаем на два (82х2=164 стержня).

Длина стандартного арматурного стержня составляет 6 метров. Исходя из этого, получается следующий расчет: 164х6=984 м.

Слои связаны между собой точками пересечения, количество которых легко вычислить, если количество стержней умножить на этот же показатель (41х41=1681 штук). Арматура в виде сетки укладывается в 5 см от основания плиты.

Толщина монолитной плиты

Толщина монолитной плиты равняется 200 мм. Чтобы произвести соединение, потребуется стержень длиной 0,1 метров.

Для осуществления всех соединений понадобится 0,1х1681=168,1 метров арматурного материала. Итого для проведения строительных работ потребуется 984+168,1=1152,1 метров арматуры, это теперь можно посчитать и в весе, если знать, сколько весит метр арматуры. Цифра получится также важной для расчета нагрузок на основания строения.

Практически всегда арматурные стержни продаются в строительных магазинах в килограммах. Один стержень весит в среднем 0,66 кг, значит, потребуется 0,66х1152,1=760 килограмм арматуры.

Расчет железобетонного подвесного перекрытия::EPLAN.

Монолитные железобетонные плиты перекрытия , несмотря на большое количество сборных плит, по-прежнему пользуются спросом. Особенно это актуально, если это дом с уникальной планировкой, где все комнаты разного размера или бригада будет производить строительство без подъемных кранов. В таких случаях установка монолитной железобетонной плиты перекрытия позволяет значительно сократить расходы на материалы или доставку и монтаж. Однако больше времени строитель потратит на подготовительные работы, в том числе на опалубку. Однако не это отпугивает людей, приступающих к бетонированию пола. Сделать опалубку, заказать арматуру и бетон теперь не проблема. Проблема в том, как определить, какой бетон и какая арматура для этого требуется.

Эта статья не является руководством к действию, а носит чисто информационный характер. Все тонкости расчета железобетонных конструкций строго стандартизированы.

Расчет любой строительной конструкции вообще и железобетонной плиты перекрытия в частности состоит из нескольких этапов:

• выбор геометрических параметров сечения;
• определяют класс бетона и класс арматуры, чтобы проектируемая плита не разрушилась при воздействии максимально возможной нагрузки.

Расчет мы будем выполнять для сечения, перпендикулярного оси x.

Не будем проводить расчеты:

1. местное сжатие,
2. продавливание,
3. действие поперечных сил,
4. трещины кручения (предельные состояния первой группы),
раскрытия (предельные состояния для второй группы).

Предполагая заранее, что для обычного плоского подвесного пола в жилом доме такие расчеты не требуются, а, как правило, и требуются. При этом ограничимся только расчетом поперечного (типового) сечения на действие изгибающего момента. Кому не нужны пояснения по определению геометрических параметров, выбору расчетной модели, набору нагрузок и предпосылкам расчета, могут сразу перейти к расчетному примеру.

Этап 1. Определение расчетной длины плиты.

Реальная длина плиты может быть любой, а вот расчетная длина, иначе говоря, пролет балки (а в нашем случае плиты перекрытия) — совсем другое дело. Пролет – это расстояние в свету между несущими стенами. Другими словами, это длина или ширина комнаты от стены до стены. Поэтому определить пролет плиты перекрытия довольно просто. Нужно измерить это расстояние линейкой или другим подручным средством. Конечно, реальная длина плиты будет больше. Монолитная железобетонная плита перекрытия может опираться на несущие стены из кирпича, шлакоблока, камня, керамзитобетона или газобетонных блоков, в нашем случае это не принципиально. Однако допустим, что несущие стены облицованы материалами, обладающими недостаточной прочностью (пенобетон, газобетон, керамзитобетон, шлакоблок). В этом случае материал стены также должен быть рассчитан на соответствующую нагрузку. В данном примере рассмотрим однопролетную плиту перекрытия, опирающуюся на две несущие стены. Расчет железобетонной плиты по контуру, т. е. по четырем несущим стенам, а также многопролетных плит здесь не рассматривается.

Вышеуказанное не остается пустым звуком и лучше усваивается. Примем значение расчетной длины плиты l = 4 м .

Этап 2. Предварительное определение геометрических параметров плиты, класса арматуры и бетона.

Нам пока неизвестны эти параметры, но мы можем настроить их так, чтобы они что-то считали.

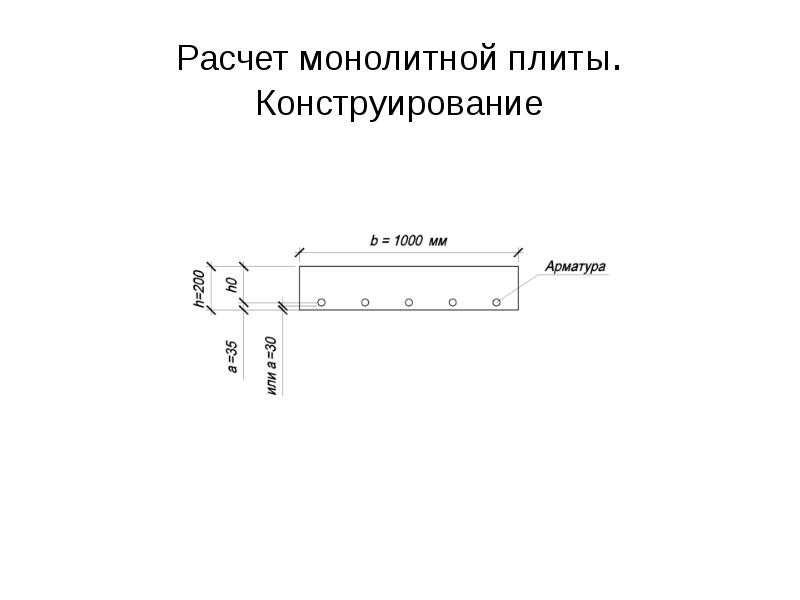

Зададим высоту плиты h = 10 см, а условную ширину b = 100 см. В данном случае условность означает, что мы будем рассматривать плиту перекрытия как балку высотой 10 см и шириной 100 см, а значит, полученные результаты следует распространить на все оставшиеся сантиметры ширины плиты. Если предстоит изготовить плиту перекрытия расчетной длиной 4 м и шириной 6 м, то для каждого из этих 6 метров следует принимать параметры, определенные для одного расчетного метра.

Итак принимаем значения высоты h = 10 см , ширины = 100 см , класса бетона В20 , класса арматуры А400

Этап 3. Определение опор.

В зависимости от пролета опоры, материала и веса несущих стен плита перекрытия может рассматриваться:

• шарнирная неконсольная балка,
• или шарнирно-консольная балка,
• или в виде балки с жестким защемлением на опорах.

Почему это важно, описывается отдельно. В дальнейшем мы будем рассматривать шарнирно опертую консольную балку как наиболее распространенный случай.

Этап 4. Определение нагрузки на плиту.

Нагрузки на балки могут быть самыми разнообразными. С точки зрения строительной механики все, что неподвижно лежит на балке, прибито, приклеено или подвешено к плите перекрытия, представляет собой статическую и часто постоянную нагрузку. Все, что ходит, ползает, бегает, едет и даже падает на балку — это все динамические нагрузки. Как правило, динамические нагрузки носят временный характер. Однако в этом примере мы не будем различать временные (активные) и постоянные (статические) нагрузки. Нагрузка также может быть сосредоточенной, равномерно распределенной, неравномерно распределенной и так далее. Однако мы не будем так углубляться во все возможные комбинации нагрузок. Для данного примера ограничимся равномерно распределенной нагрузкой, так как такой вариант нагружения плит перекрытий в жилых домах является наиболее распространенным. Мы измеряем сосредоточенную нагрузку в Паскалях (или фунтах на квадратный фут (psf) для имперских единиц) или в ньютонах, а распределенную нагрузку — в Н/м.

Здесь мы опускаем детали сбора нагрузок на плиту перекрытия. Допустим, что обычно плиты перекрытий в жилых домах рассчитываются на распределенную нагрузку q1 = 4 кПа. При высоте плиты 10 см вес плиты добавит к этой нагрузке около 2,5 кПа, стяжка и керамическая плитка могут добавить до 1 кПа. Эта распределенная нагрузка учитывает практически все возможные сочетания нагрузок на перекрытия жилых зданий. Тем не менее никто не запрещает рассчитывать конструкции на более высокие нагрузки. Однако ограничимся этим значением и на всякий случай умножим полученное значение распределенной нагрузки на коэффициент запаса γ = 1,2, если вдруг мы еще что-то упустили:

q = (4 + 2,5 +1) 1,2 = 9 кПа

Поскольку мы будем рассчитывать параметры плиты шириной 100 см, эту распределенную нагрузку можно считать линейной нагрузкой, действующей на плиты перекрытия по оси Y и измеряется в кН/м.

Этап 5. Определение максимального изгибающего момента, действующего на поперечное (правильное) сечение балки.

Максимальный изгибающий момент для консольной балки на двух шарнирных опорах, а в нашем случае плиты перекрытия, опирающейся на стену, на которую действует равномерно распределенная нагрузка, будет в середине балки:

М _max = (q х l ² ) / 8 (5.1)

Почему так, достаточно подробно описано в другой статье.

для пролета L = 4 M Mmax = (9 x 4 ² ) / 8 = 18KN

Стадии 6.1. на основе следующих проектных допущений:

— Прочность бетона на растяжение принимается равной нулю. Это предположение сделано на основании того, что предел прочности бетона на растяжение значительно меньше предела прочности арматуры (примерно в 100 раз). Поэтому в растянутой зоне железобетонной конструкции образуются трещины из-за разрыва бетона, и, таким образом, в нормальном сечении на растяжение работает только арматура (см.

— Предполагается, что сопротивление бетона сжатию равномерно распределено по зоне сжатия. Сопротивление бетона сжатию принимается не более расчетного сопротивления R _b .

Для предотвращения эффекта образования пластического шарнира и возможного обрушения конструкции отношение ξ высоты сжатой зоны бетона y к расстоянию от центра тяжести арматуры до вершины балки h

\[ \xi_R  = \frac{0.8}{1+\frac{R_s}{700}} , \text{(6.2)} \]

Эта эмпирическая формула основана на опыте проектирования железобетона конструкций, где \(R_s\) — расчетное сопротивление арматуры, МПа. Однако на данном этапе можно вполне обойтись таблицей:

Таблица 220. 1. Boundary values ​​​​of the relative height of the compressed zone of concrete

Reinforcement grade	A240	A300	A400	A500	B500
The value of ξ R	0,612	0,577	0,531	0,493	0,502
Стоимость	0 R	0,425	0,411	0,390	0,372	0,376

Note: When performing calculations by non-professional designers, I recommend underestimating the value of the compressed zone ξ

где a — расстояние от центра поперечного сечения арматуры до низа балки. Это расстояние необходимо для того, чтобы обеспечить сцепление арматуры с бетоном; больше a , тем лучше обхват арматуры, но при этом полезное значение h ₀ уменьшается. Обычно значение и берется в зависимости от диаметра арматуры. Напротив, расстояние от низа арматуры до низа балки (в данном случае плиты перекрытия) должно быть не менее диаметра арматуры и не менее 10 мм. Дальнейшие расчеты будем производить для а = 2 см.

— При ξ ≤ ξ _Р и отсутствии арматуры в сжатой зоне прочность бетона проверяют по следующей формуле: 92}{2} \quad \text {(6.3.4)} \]

Физический смысл формулы (6.3) ясен. Поскольку любой момент можно представить как силу, действующую с конкретным плечом, для бетона должно выполняться указанное выше условие. Другие формулы получаются путем простейших математических преобразований, цель которых станет ясна ниже.

— Проверку прочности прямоугольных сечений с одинарной арматурой при ξ ≤ ξ _Р проводят по формуле:

M ≤R _s A _s (h ₀ — 0,5у) (6.4)

Согласно расчету, суть этой формулы в следующем: арматура должна выдерживать такую ​​же нагрузку, как бетон так как на арматуру с тем же плечом действует та же сила, что и на бетон.

Примечание: данная расчетная схема, принимая плечо силового действия (h ₀ — 0,5у) , позволяет относительно быстро определить основные параметры поперечного сечения, а именно: покажут формулы, которые логически следуют из формул (6.3) и (6.4). Однако такая конструктивная схема не единственная. Расчет может производиться относительно центра тяжести приведенного сечения. Однако, в отличие от деревянных и металлических балок, расчет железобетона по предельным сжимающим или растягивающим напряжениям в поперечном (нормальном) сечении железобетонной балки довольно затруднителен. Железобетон — композитный, очень неоднородный материал, но это еще не все. Многочисленные экспериментальные данные свидетельствуют о том, что предел прочности, предел текучести, модуль упругости и другие механические характеристики материалов имеют весьма значительный разброс. Например, при определении предела прочности бетона на сжатие одинаковые результаты не получаются даже при изготовлении образцов из бетонной смеси одной партии.

Аналогичная ситуация и с другими строительными материалами, такими как дерево, кирпичная кладка, полимерные композиционные материалы. Даже для классических конструкционных материалов, таких как сталь, алюминиевые сплавы и др., наблюдается заметный случайный разброс прочностных характеристик. Для описания случайных величин используются различные вероятностные характеристики, которые определяются в результате статистического анализа экспериментальных данных, полученных в ходе массовых испытаний. Самый простой из них

В связи с этим ни одна расчетная схема не будет идеальной для железобетона. Однако не будем отвлекаться, а вернемся к предпосылкам проектирования данной схемы. 92}   \quad \text{(6.6)} \]

Для a _m < a _R армирование в сжатой зоне не требуется. Значение a _R определяется по таблице 1.

— При отсутствии арматуры в зоне сжатия сечение арматуры определяется по следующей формуле:

\[A_s=\frac {R_b b h_0 (1-\sqrt{1-2a_m})}{R_s} \quad \text{(6.7), } \]

где \( y = h_0 (1 — \sqrt{1 — 2a_m }) \) является результатом решения квадратного уравнения формулы (6.3.4), таким образом, формула (6.7) является результатом простых преобразований формулы (6.5).

Далее, а теперь, если вы еще не утонули в этом море формул, давайте посмотрим, в чем польза этих расчетных предпосылок и формул:

Пример расчета монолитной железобетонной неконсольной плиты перекрытия на навесных опор является равномерно распределенным действием нагрузки.

Этап 7. Выбор сечения арматуры.

Расчетное сопротивление растяжению арматуры класса А400 по таблице 7 Rs = 355 МПа. Расчетная прочность на сжатие для бетона класса В20 по таблице 4 Rb = 11,5 МПа. Все остальные параметры и нагрузки для нашей плиты были определены ранее. Сначала по формуле (6.6) определяем значение коэффициента a _м :

а _м = 18 / (1· 0,08 ²  · 11,5 · 1000) = 0,24038

размеры также удобно подставить в метрах, значение расчетного сопротивления также было уменьшено до кПа для соблюдения размерности.

Это значение меньше предела для данного класса арматуры по таблице 1 (0,24038 < 0,39), что означает, что арматура в сжатой зоне по расчету не нужна. Тогда по формуле (6.8) необходимая площадь сечения арматуры:

А _с  = 11500·100·8(1 — √1 — 2·0,24038) / 355000 = 7,241 см ² .

Примечание: в данном случае для упрощения расчета использовались размеры поперечного сечения в сантиметрах и расчетные значения сопротивления в кПа.

Таким образом, для армирования одного погонного метра нашей плиты перекрытия можно использовать 5 стержней диаметром 14 мм с шагом 200 мм. Площадь поперечного сечения арматуры составит 7,69см ² . Арматуру удобно подбирать по таблице 2:

Таблица 2. Площадь отдельных стержней арматуры

	Площадь отдельных стержней арматуры (см 2 )
φ 8	φ 10	φ 12	φ 14	Φ 20	Φ 22	Φ 25	Φ 28	Φ 32
1	0. 28	0.50	0.79	1.13	1.54	2.01	2.54	3.14	3.80	4.91	6.16	8.04
2	0.57	1.01	1.57	2.26	3.08	4.02	5.09	6.28	7.60	9.82	12.32	16.08
3	0.85	1.51	2.36	3.39	4.62	6.03	7.63	9.42	11.40	14.73	18.47	24.13
4	1.13	2.01	3.14	4.52	6.16	8.04	10.18	12.57	15.21	19.63	24.63	32.17
5	1.41	2. 51	3.93	5.65	7.70	10.05	12.72	15.71	19.01	24.54	30.79	40.21
6	1.70	3.02	4.71	6.79	9.24	12.06	15.27	18.85	22.81	29.45	36.95	48.25
7	1.98	3.52	5.50	7.92	10.78	14.07	17.81	21.99	26.61	34.36	43.10	56.30
8	2.26	4.02	6.28	9.05	12.32	16.08	20.36	25.13	30.41	39.27	49.26	64.34
9	2.54	4. 52	7.07	10.18	13.85	18.10	22.90	28.27	34.21	44.18	55.42	72.38
10	2.83	5.03	7.85	11.31	15.39	20.11	25.45	31.42	38.01	49.09	61.58	80.42

Также для армирования плиты можно использовать 7 стержней Ø12 мм с шагом 140 мм или 10 стержней Ø10 мм с шагом 100 мм.

Прочность бетона проверяем по формуле (6.5)

y = 355 · 7,241 / (11,5 ·100) = 2,374 см

ξ = 2,374 / 8 = 0,29573, это меньше границы 0,531, согласно формулам (6.1) и табл. 1, и меньше рекомендуемое 0,531/1,5 = 0,354, т.е. соответствует требованиям.

11500 · 100 см · 2,374 см · (8 см — 0,5 · 2,374 см)/1000000 = 18,6 кН > М = 18 кН, по формуле (6.3)

355000 · 7,69 см ^{2 9010,5 (8 см · 2,374 см)/1000000 = 18,6 кН > М = 18 кН, по формуле (6. 4)}

Таким образом, мы выполнили все требования.

При повышении класса бетона до В25 нам потребуется меньше арматуры для В25 Rb = 14,5 МПа.

а _м = 18 / (1 · 0,08 ² · 14500) = 0,1940

А _с = 14,5 МПа · 100 см · 8 см (1 — √ 01 — 9) МПа = 6,95 см2

Таким образом, для армирования одного погонного метра нашей плиты перекрытия все равно нужно использовать 5 стержней Ø14 мм с шагом 200 мм или продолжать подбор сечения, но можно не сильно напрягаться, так как эта плита, рассматриваемая шарнирной балки,скорее всего не пройдет расчет на прогиб.Поэтому лучше сразу перейти к оценкам предельных деформаций второй группы,пример определения прогиба приведен отдельно.Здесь скажу,что для плиты для выполнения требований по предельно допустимому прогибу высоту плиты придется увеличить до 13-14 см, а сечение арматуры увеличить до 4-5 стальных стержней диаметром Ø16 мм.

Вот и все. Как видим, сам расчет довольно прост и не занимает много времени. Однако формулы не становятся более очевидными. Теоретически любую железобетонную конструкцию можно рассчитать по классическим, т.е. очень простым и наглядным формулам. Пример такого расчета, как уже было сказано, приведен отдельно. Как обеспечить требуемый класс бетона при бетонировании – тоже отдельная тема.

Руководство по стоимости бетонной плиты — 2022 Типовые варианты бетонной плиты и смета затрат на установку для вашего региона

Июль 2022 г.

	Детали позиции		Низкий	Высокий
Материал Включает основные объемы покрытия и типичные излишки. Не включает налог с продаж, дополнительные расходы на доставку и товары, не включенные в описание и примечания.	*загрузка*	368,27 $	520,00 $
	Трудовые ресурсы Включает установку на месте, подготовку места, завершение работы, удаление мусора и уборку рабочей зоны.	*загрузка*	368,27 $	520,00 $
	Расходные материалы, инструменты Включает пособие на оборудование и расходные материалы для подготовки, выполнения работ и уборки участка.		368,27 $	520,00 $
	Всего Не включает налог с продаж, любые применимые сборы, сборы за сброс и расходы на ремонт или восстановление, не упомянутые в описании работы.		368,27 $	520,00 $

Получите мгновенная, независимая от поставщика оценка вариантов и стоимости бетонной плиты ваш почтовый индекс . Наше руководство по стоимости было обновлено на 2022 год, чтобы отразить текущую справедливую заработную плату и стоимость материалов для бетонных плит. Введите свои параметры и почтовый индекс выше, затем выберите «Обновить».
