Расчёт монолитного железобетонного перекрытия с балочными плитами

Объем – это количественная характеристика пространства, занимаемого телом, конструкцией или веществом.

Формула расчета объема:

А – длина; В – ширина; С – высота.

Быстро выполнить эту простейшую математическую операцию можно с помощью нашей онлайн программы. Для этого необходимо в соответствующее поле ввести исходное значение и нажать кнопку.

В нашей проектной организации Вы можете заказать расчет объема плиты на основании технологического или конструкторского задания.

На этой странице представлен самый простой онлайн калькулятор расчета объема плиты. С помощью этого калькулятора в один клик вы можете вычислить объем плиты, если известны длина, ширина и высота.

Монолитная плита перекрытия всегда была хороша тем, что изготавливается без применения подъемных кранов – все работы ведутся прямо на месте. Но при всех очевидных преимуществах сегодня многие отказываются от такого варианта из-за того, что без специальных навыков и онлайн-программ достаточно сложно точно определить важные параметры, как сечение арматуры и площадь нагрузки.

Поэтому в этой статье мы поможем вам изучить расчет плиты перекрытия и его нюансы, а также познакомим с основными данными и документами. Современные онлайн-калькуляторы – дело хорошее, но если речь идет о таком ответственном моменте, как перекрытие жилого дома, советуем вам перестраховаться и лично все пересчитать!

Преимущества устройства монолитного перекрытия ↑

Монолитные железобетонные перекрытия причисляют к категории самых надежных и универсальных стройматериалов.

по данной технологии возможно перекрывать помещения практически любых габаритов, независимо от линейных размеров сооружения. Единственное при необходимости перекрыть больших пространств возникает необходимость в установке дополнительных опор; они обеспечивают высокую звукоизоляцию. Несмотря на относительно небольшую толщину (140 мм), они способны полностью подавлять сторонние шумы; с нижней стороны поверхность монолитного литья – гладкая, бесшовная, без перепадов, поэтому чаще всего подобные потолки отделывают только при помощи тонкого слоя шпаклевки и окрашивают; цельное литье позволяет возводить выносные конструкции, к примеру, создать балкон, который составит одну монолитную плиту с перекрытием. Кстати, подобный балкон значительно долговечнее.

К недостаткам монолитного литья можно отнести необходимость использования при заливке бетона специализированного оборудования, к примеру, бетономешалок.

Для конструкций из легкого материала типа газобетона больше подходят сборно-монолитные перекрытия. Их выполняют из готовых блоков, к примеру, из керамзита, газобетона или других аналогичных материалов, после чего заливают бетоном. Получается, с одной стороны, легкая конструкция, а с другой – она служит монолитным армированным поясом для всего строения.

По технологии устройства различают:

монолитное балочное перекрытие; безбалочное – это один из самых распространенных вариантов, расходы на материалы здесь меньше, поскольку нет необходимости закупать балки и обрабатывать перекрытия. имеющие несъемную опалубку; по профнастилу. Наиболее часто такую конструкцию используют для создания терасс, при строительстве гаражей и других подобных сооружений. Профлисты играют роль несгибаемой опалубки, на которую заливают бетон. Функции опоры будет выполнять каркас из металла, собранный из колонн и балок.

чертежи, в которых указаны точнейшие размеры сооружения. Допустимая погрешность – до миллиметра; расчет монолитной плиты перекрытия, где учтены создаваемые ею нагрузки.

Профилированные листы позволяют получить ребристое монолитное перекрытие, отличающееся большей надежностью. При этом значительно сокращаются затраты на бетон и стержни арматуры.

Расчет максимального изгибающего момента

Схема расчета монолитного перекрытия.

В вышеописанном случае изделие опирается на все стены, а это означает, что рассматривать лишь поперечное сечение балки по отношению к оси х будет недостаточно, так как можно рассматривать плиту, которую отражает пример, так же как балку по отношению к оси z. Таким образом, растягивающие и сжимающие напряжения окажутся не в единой плоскости, нормальной к х, а сразу в 2-х плоскостях. Если производить расчет балки с шарнирными опорами с пролетом l1 по отношению к оси х, тогда получится, что на балку будет действовать изгибающий момент m1 = q1l12/8. При всем при этом на балку с пролетом l2 будет действовать такой же момент m2, т. к. пролеты, которые отображает пример, равны. Однако расчетная нагрузка одна: q = q1 + q2, а если плита перекрытия имеет квадратную форму, то можно допустить, что: q1 = q2 = 0.5q, тогда m1 = m2 = q1l12/8 = ql12/16 = ql22/16. Это значит, что арматура, которая укладывается параллельно оси х, и арматура, укладываемая параллельно z, может быть рассчитана на идентичный изгибающий момент, при этом момент окажется в 2 раза меньше, чем для той плиты, которая опирается только на 2 стены.

Схема кровли профнастилом.

Так, уровень максимального расчета изгибающего момента окажется равен: Ма = 775 х 52/16 = 1219.94 кгс.м. Но такое значение может быть использовано лишь при расчете арматуры. По той причине что на поверхность бетона станет действовать сжимающие напряжения в двух взаимно перпендикулярных плоскостях, то значение изгибающего момента, применимое для бетона, следующее: Мб = (m12 + m22)0. 5 = Mа√2 = 1219.94.1.4142 = 1725.25 кгс.м. Так как в процессе расчета, который предполагает данный пример, необходимо какое-то одно значение момента, можно взять во внимание среднее расчетное значение между моментом для бетона и арматуры: М = (Ма + Мб)/2 = 1.207Ма = 1472.6 кгс.м. Следует брать во внимание, что при отрицании такого предположения можно рассчитать арматуру по моменту, который действует на бетон.

Расчет монолитной плиты, опертой по контуру ↑

Параметры монолитной плиты ↑

Понятно, что вес литой плиты напрямую зависит от ее высоты. Однако, помимо собственно веса она испытывает также определенную расчетную нагрузку, которая образуется в результате воздействия веса выравнивающей стяжки, финишного покрытия, мебели, находящихся в помещении людей и другое. Было бы наивно предположить, что кому-то удастся полностью предугадать возможные нагрузки или их комбинации, поэтому в расчетах прибегают к статистическим данным, основываясь на теории вероятностей. Таким путем получают величину распределенной нагрузки.

Одни из составляющих могут носить кратковременный характер, другие – более длительный. Чтобы не усложнять наши расчеты, условимся принимать распределительную нагрузку qв временной.

Как рассчитать наибольший изгибающий момент ↑

Это один из определяющих параметров при выборе сечения арматуры.

Напомним, что мы имеем дело с плитой, которая оперта по контуру, то есть, она будет выступать в роли балки не только относительно оси абсцисс, но и оси аппликат (z), и будет испытывать сжатие и растяжение в обеих плоскостях.

Зачем нужно делать?

Застройщик, перед тем как устанавливать перекрытие, должен выполнить расчет этой ответственной конструкции. Поскольку эти вычисления относятся к разряду сложных, лучше поручить их выполнение специалистам.

Необходимость такого расчета объясняется особой ролью плиты в обеспечении прочности и долговечности домостроения. Она принимает на себя нагрузки от расположенных выше конструкций и передает их через стенки на основание дома. Поэтому правильно выполненный расчет МПП имеет важное значение для дома в целом.

Если конструкция будет установлена без применения предварительных расчетов, она может не выдержать фактическую весовую нагрузку, что приведет к массовому процессу трещинообразования и даже вызвать более серьезные дефекты в конструкции, вплоть до полного ее разрушения.

Поэтому главной задачей такого расчета является гарантия требуемого запаса прочности. Для этой цели нужно рассчитать габариты плиты, планируемые нагрузки на МПП и профессионально выбрать диаметры поперечной и продольной арматуры.

Расчет
выполняется с использованием нормативов и предельных нагрузок, установленных СНиП 2.01.07, изданного в 1985 году.

Расчет пошагово:

1. Определяют геометрические характеристики МПП, класс арматуры и марку бетона. В момент выбора марки бетона необходимо принять во внимание, что данный стройматериал неоднородный, в связи, с чем его физико-механические характеристики проявляют себя неравномерно.
   Сопротивление бетонного слоя на сжатие должно приниматься не выше, чем соответствующий показатель у арматуры, поскольку на растяжение фактически работает только армокаркас. Чаще всего, при возведении таких конструкций в домах применяют бетон марок м250/350 (В 20/25). Для армокаркаса применяют арматура А400/500.
2. Высчитывают все нагрузки на МПП. С этой целью необходимо суммировать вес плиты и вертикальные нагрузки. Толщину ее определяют в зависимости от пролета, а массу, учитывая плотность определенной марки бетона. Согласно СНиП нормативные нагрузки от расположенных выше стройконструкций на проектируемое МПП для жилых помещений принимают в диапазоне 250-800 кг/м2.
3. Определяют предельно допустимый изгибающий момент. Наибольший показатель такого напряжения, всегда воздействует на центр конструкции, при полном опирании ее по периметру на стенки.
4. Подбирают минимально допустимое сечение рифленой арматуры. Класс ее подбирается по значению ξR, определяющему дистанция от центра сечения прутьев армокаркаса до нижнего среза перекрытия. Его наименьший показатель должен быть не менее Д арматуры, не ниже 10 мм. Увеличение этого расстояния приводит к повышению прочности сцепления арматуры в бетонной массе.

Справка. Нормативами определены предельные минимальные диаметры: не менее 10 мм для 2-х рядного каркаса и 12 мм для однорядного, тип вязки каркаса определяется длиной перекрытия.

Основные параметры

Схема расчета бетона на фундамент.

Вышеприведенный расчет был простым, но, чтобы уменьшить количество арматуры, его следует усложнить, т. к максимальный изгибающий момент будет действовать лишь в центральной части плиты. Момент в местах приближения к опорам-стенам стремится к нулю, следовательно, остальные метры, исключая центральные, можно армировать, используя арматуру, которая имеет меньший диаметр. А вот размер ячеек для арматуры, которая имеет диаметр, равный 10 мм, увеличивать не следует, так как распределенная нагрузка на плиту перекрытия считается условной.

Следует помнить, что существующие способы расчета монолитной плиты перекрытия, которая опирается по контуру, в условиях панельных построек предполагают применение дополнительного коэффициента, который будет учитывать пространственную работу изделия, ведь воздействие нагрузки заставит плиту прогибаться, что предполагает концентрированное применение арматуры в центральной части плиты. Использование подобного коэффициента позволяет максимум на 10 процентов уменьшить сечение арматуры. Но для железобетонных плит, которые изготавливаются не в стенах завода, а в условиях стройплощадки, применение дополнительного коэффициента не обязательно. Прежде всего это обусловлено необходимостью дополнительных расчетов на раскрытие возможных трещин, на прогиб, на уровень минимального армирования. Более того, чем большее количество арматуры имеет плита, тем меньше окажется прогиб в центре и тем проще его можно устранить либо замаскировать в процессе финишной отделки.

Так, если использовать рекомендации, которые предполагают расчет сборной сплошной плиты перекрытия общественных и жилых зданий, тогда площадь сечения арматуры, которая принадлежит к нижнему слою, по длине плиты окажется равна примерно А01 = 9. 5 см2 , что примерно в 1.6 раза меньше полученного в данном расчете результата, но в этом случае необходимо помнить, что максимальная концентрация арматуры должна оказаться посредине пролета, поэтому разделить полученную цифру на 5 м длины не допустимо. Однако это значение площади сечения позволяет приблизительно оценить, какое количество арматуры можно сэкономить после проведения расчетов.

Особенности определения точечной нагрузки

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр.

Этот вариант нагрузки необходимо рассчитывать с особой тщательностью и осторожностью. От того, как вы нагрузите определенную точку, во многом зависит продолжительность службы самого перекрытия. При этом не так важно, монолитный у вас пол. Конструкция может быть и многопустотной.

Пример расчета точечных нагрузок для плит выглядит следующим образом: 800 кг/кв. м. х 2 = 1600 кг. В результате на каждую точку приходится не больше 1600 кг нагрузки. Но важнее подсчитать нагрузки точечного характера, применяя коэффициент надежности.

Пример получается следующим. В жилых пространствах коэффициент составляет 1-1,2. В результате выходят следующие расчеты: 800 кг/кв.

м. х 1,2 = 960 кг. Этот пример более безопасный, ведь речь ведется о продолжительной нагрузки на конкретную точку.

[custom_ads_shortcode1]

Пример варианта при конкретной ширине плиты

Возьмем за основу ширину опорных областей плиты, равную 370 мм, что применимо для кирпичных стен, имеющих ширину в 510 мм. Этот вариант расчета предполагает высокую вероятность передачи на опорную область плиты нагрузки от стены. Так, если плита будет удерживать стены, ширина которых равна 510 мм, а высота – 2.8 м, а на стены станет опираться плита следующего этажа, сосредоточенная постоянная нагрузка окажется равна.

Более правильным в этом случае было бы брать во внимание в процессе расчета плиту перекрытия в качестве шарнирно опертого ригеля с консолями, а уровень сосредоточенной нагрузки – в качестве неравномерно распределенной нагрузки на консоли. Кроме того, чем ближе к краю, тем нагрузка была бы больше, но для упрощения можно предположить, что данная нагрузка равномерно распределяется на консолях, составляя 3199.6/0.37 = 8647, 56 кг/м. Уровень момента на шарнирных опорах от подобной нагрузки будет равен 591.926 кгс.м.

Это значит, что:

• в пролете m1 максимальный момент будет уменьшен и окажется равен m1 = 1717.74 – 591.926 = 1126 кгс.м. Сечение арматуры плиты перекрытия допустимо уменьшить либо и вовсе изменить остальные параметры плиты;
• изгибающий опорный момент вызовет в верхней части плиты растягивающие напряжения, бетон на это в области растяжения не рассчитан, значит, необходимо дополнительно армировать в верхней части плиты перекрытия монолитного типа или уменьшить значение ширины опорного участка, что позволит уменьшить нагрузку на опорные участки. На случай если верхняя часть изделия не будет дополнительно армирована, плита перекрытия станет образовывать трещины, превратившись в плиту шарнирно-опертого типа без консолей.

Данный вариант расчета загружения следует рассматривать вместе с вариантом, который предполагает, что плита перекрытия уже имеется, а стены – нет, что исключает временную нагрузку на плиту.

Каким должно быть перекрытие?

● Достаточно прочным, чтобы выдерживать собственный вес и нагрузки – как равномерно распределённые, так и точечные. Согласно нормам*, перекрытия в жилых зданиях должны выдерживать распределённую нагрузку не менее 150 кг/м2 (с учётом снеговой нагрузки, например, для Московской области, речь идёт о 210 кг/м2).

● Жёстким: способным сопротивляться прогибу под воздействием нагрузок. В случае междуэтажных перекрытий прогиб не должен превышать 1/250 пролёта.

● Устойчивым, не зыбким. Не должно быть колебаний, когда люди ходят по перекрытию или перемещают мебель. Их не будет, если собственный вес перекрытия – не менее 150 кг/ м2.

● Препятствующим распространению воздушного шума.

● Теплозащитным, когда перекрытие отделяет тёплое помещение от холодного подвала или чердака.

● Огнестойким в соответствии с противопожарными требованиями.

Сечение арматуры

Схема перекрытия по профлисту.

Данный пример расчета монолитной плиты предполагает определение сечения арматуры в продольном и в поперечном направлениях. В момент использования какой бы то ни было методики следует помнить о высоте расположения арматуры, которая может быть разной. Так, для арматуры, которая располагается параллельно оси х, предварительно можно принять h01 = 13 см, а вот арматура, располагаемая параллельно оси z, предполагает принятие h02 = 11 см. Такой вариант верен, так как диаметр арматуры пока неизвестен. Расчет по старой методике проиллюстрирован в ИЗОБРАЖЕНИИ 2. А вот используя вспомогательную таблицу, которую вы увидите на ИЗОБРАЖЕНИИ 3, можно найти в процессе расчета: η1 = 0.961 и ξ1 = 0.077. η2 = 0.945 и ξ2 = 0.11.

Схема примера несъемной опалубки.

В таблице указаны данные, необходимые в ходе расчета изгибаемого элемента прямоугольного сечения. Элементы при этом армированы одиночной арматурой. А как производится расчет требуемой площади сечения арматуры, можно увидеть на ИЗОБРАЖЕНИИ 4. Если для унификации принять продольную, а также поперечную арматуру, диаметр которой будет равен 10 мм, пересчитав показатель сечения поперечной арматуры, приняв во внимание h02 = 12 см, мы получим то, что вы сможете увидеть, взглянув на ИЗОБРАЖЕНИЕ 5. Таким образом, для армирования одного погонного метра можно применить 5 стержней поперечной арматуры и столько же продольной. В конечном итоге получится сетка, которая имеет ячейки 200х200 мм. Арматура для одного погонного метра будет иметь площадь сечения, равную 3.93х2 = 7.86 см2. Это один пример подбора сечения арматуры, а вот расчет удобно будет производить, используя ИЗОБРАЖЕНИЕ 6.

Все изделие предполагает использование 50 стержней, длина которых может варьироваться в пределах от 5.2 до 5.4 метра. Учитывая то, что в верхней части сечение арматуры имеет хороший запас, можно уменьшить число стержней до 4, которые расположены в нижнем слое, площадь сечения арматуры в этом случае окажется равна 3. 14 см2 либо 15.7 см2 по длине плиты.

Дополнительная информация

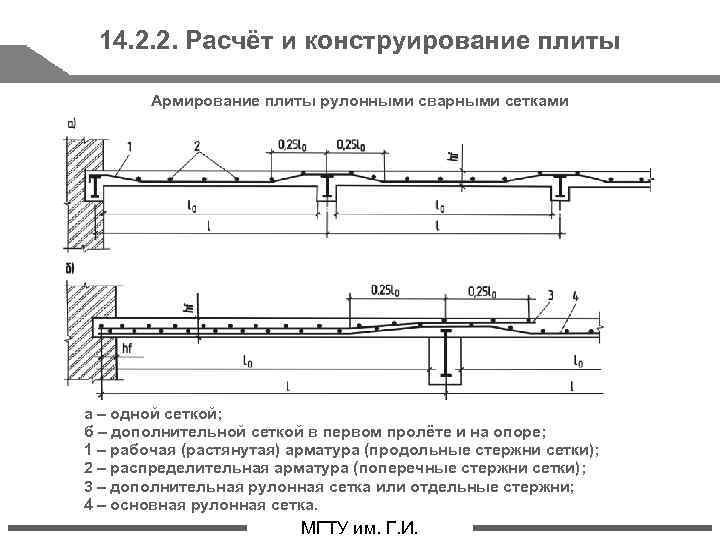

Схема армирования монолитной плиты.

В процессе выбора следует обратить внимание, что подобные конструкции могут различаться не только собственной маркировкой и размерами, но они бывают и различными по структуре. В зависимости от поперечного сечения, железобетонные армированные плиты могут делиться на 3 разновидности: ребристые, сплошные и пустотные. Самыми популярными и продаваемыми на строительном рынке будут пустотные плиты, которые имеют большое количество достойных преимуществ.

Прежде всего, такие плиты перекрытия обладают сравнительно небольшим весом, что дает возможность упростить процедуру их установки и перевозки. Помимо того, подобные плиты способны лучше переносить испытания деформацией, имеют отличные звуко- и теплоизолирующие свойства. Необходимо знать, что пустоты в плитах арматуры бывают различных форм: вертикальной, овальной и круглой.

С помощью подобных различий арматуры есть возможность выбирать их для конкретных ситуаций в зависимости от климата местности и природных особенностей, в которых планируется возводить дом. При покупке железобетона полезной информацией будет и то, что в случае использования подобных плит в качестве исключительно пола либо потолка понадобится практиковать армирование ребристой плиты перекрытия. Ребра должны проходить только с одной стороны.

Формулы и коэффициенты

Схема монтажа перекрытия.

Так, для расчета плиты перекрытия монолитного типа используется помещение, которое имеет длину, равную 8 м, и ширину, равную 5 м. Следовательно, расчетные пролеты окажутся равны l2 = 8 м и l1 = 5 м. При этом ? = 8/5 = 1.6, уровень соотношения моментов равен m2/m1 = 0.49, а вот m2 = 0.49m1. По причине, что общий момент равняется M = m1 + m2, то M = m1 +0.49m1 или m1 = M/1.49, общий момент следует определять по короткой стороне, что обусловлено разумностью решения: Ма = ql12/8 = 775 х 52 / 8 = 2421.875 кгс.м. Дальнейший расчет приведен на ИЗОБРАЖЕНИИ 8.

Так, для армирования одного погонного метра плиты перекрытия следует применить 5 стержней арматуры, диаметр арматуры в этом случае будет равен 10 мм, при этом длина может варьироваться до 5. 4 м, а начальный предел может быть равен 5.2 м. Показатель площади сечения продольной арматуры для одного погонного метра равняется 3.93 см2. Поперечное армирование допускает использование 4 стержней. Диаметр арматуры плиты при этом равен 8 мм, максимальная длина равна 8.4 м, при начальном значении в 8.2 м. Сечение поперечной арматуры имеет площадь, равную 2.01 см2, что необходимо для одного погонного метра.

Стоит помнить, что приведенный расчет плиты перекрытия можно считать упрощенным вариантом. При желании, уменьшив сечение используемой арматуры и изменив класс бетона либо и вовсе высоту плиты, можно уменьшить нагрузку, рассмотрев разные варианты загрузки плиты. Вычисления позволят понять, даст ли это какой-то эффект.

Схема строительства дома.

Так, для простоты расчета плиты перекрытия в примере не было учтено влияние площадок, выступающих в качестве опор, а вот если на данные участки сверху станут опираться стены, приближая таким образом плиту к защемлению, тогда при более значительной массе стен данная нагрузка должна быть учтена, это применимо в случае, когда ширина данных опорных участков окажется больше 1/2 ширины стены. В случае когда показатель ширины опорных участков окажется меньше или будет равен 1/2 ширине стены, тогда будет необходим дополнительный расчет стены на прочность. Но даже в этом случае вероятность, что на опорные участки не станет передаваться нагрузка от массы стены, окажется велика.

Как рассчитать нагрузку правильно

Строительство любого дома не может обойтись без правильного расчета нагрузки, которую способна удержать плита перекрытия. От нее зависит жесткость всего здания. Поэтому данные расчеты – это залог безопасного строительства, это гарантия безопасности жизни людей.

В каждом доме перекрытия имеют две конструктивные части:

• верхняя;
• нижняя.

Верхняя часть передает нагрузку нижней конструкции

Поэтому очень важно точно рассчитать допустимую величину

В основном расчет любой строительной конструкции просто необходим, чтобы впоследствии не произошло разрушение здания. В случае ошибочного расчета стены очень быстро начнут трескаться. Здание быстро развалится.

• динамический;
• статический.

Статический расчет учитывает все предметы, которые осуществляют нагрузку на плиту. Все движущиеся объекты несут динамическую величину.

Чтобы выполнить расчет, необходимо иметь:

• калькулятор;
• рулетку;
• уровень.

От размера плиты зависит ее устойчивость к различным нагрузкам.

Для определения нагрузки, которую способна выдержать будущая плита перекрытия, предварительно делается подробный чертеж. Учитывается площадь дома и все, что может создавать нагрузку. К данным элементам относятся:

• перегородки;
• утепления;
• цементные стяжки;
• напольное покрытие.

Основная опорная система кровли находится в торцах плиты. Когда изготавливаются плиты, армирование располагается так, чтобы максимальная нагрузка приходилась именно на торцы.

Поэтому середина конструкции не выдержит, даже если она будет усилена капитальными стенами.

Чтобы понять, как делается расчет, возьмем для примера конструкцию типа «ПК-50-15-8». Согласно ГОСТу 9561-91, масса данной системы равна 2850 кг.

1. Сначала рассчитывается площадь всей несущей поверхности: 5 м × 1,5 м = 7,5 кв.м.
2. Затем рассчитывается вес, который может удержать плита: 7,5 кв. м × 800 кг/кв.см= 6000 кг.
3. После этого определяется масса: 6000 кг – 2850 кг = 3150 кг.

На последнем шаге подсчитывается, сколько останется от нагрузки после проведения утепления, укладки стяжки и обшивки полов. Профессионалы стараются брать напольное покрытие, чтобы оно и стяжка не превышали 150 кг/кв.см.

Затем 7,5 кв. м умножается на значение 150 кг/кв.см, в результате получается 1125 кг. От массы плиты, равной 3150 кг, отнимается 1125 кг, получается 3000 кг. Таким образом, 1 кв. м может выдержать 300 кг/кв. см.

Сущность сборно-монолитной конструкции

Сборно-монолитная конструкция перекрытия состо­ит из сборных элементов и монолитных частей, бетони­руемых непосредственно на площадке. Затвердевший бе­тон этих монолитных участков связывает конструкцию в единую совместно работающую систему.

Сборные элементы перекрытия служат остовом для монолитного бетона и в них размещена основная, чаще всего напрягаемая арматура. Дополнительную арматуру при монтаже можно укладывать на остов из сборных эле­ментов. Сборные элементы изготовляют из бетона от­носительно высоких классов, бетон же монолитных уча­стков может быть класса В15.

Работа сборно-монолитной конструкции характери­зуется тем, что деформации монолитного бетона следу­ют за деформациями бетона сборных элементов, и тре­щины в монолитном бетоне не могут развиваться до тех пор, пока они не появятся в предварительно напряжен­ном бетоне сборных элементов. Опыты показали, что со­вместная работа сборных предварительно напряженных элементов и монолитных частей возможна и при бетонах на пористых заполнителях.

Расчет арматуры плиты перекрытия

Одним из решающих этапов в строительстве является расчет арматуры плиты перекрытия. При ее расчете следует опираться на данные о масштабах бетонного изделия и его будущем применении. Плита перекрытия по праву считается важнейшим элементом в железобетонных конструкциях современного градостроительства. При помощи такого рода изделий перекрываются уровни зданий как для жилого, так и для нежилого фонда. Чтобы обеспечить прочность конструкции, она обязательно проходит процедуру армирования посредством равномерной и выверенной протяжки металлического каркаса.

Схема сборно-монолитного перекрытия.

Металлопрокат нужно использовать целесообразно, потому что от него зависит прочность перекрывающих блоков. Прутья арматуры могут быть уложены двумя способами: в одном направлении, при этом располагаясь параллельно короткой стороне бетонной панели, либо в двух (перпендикулярно друг к другу под углом в 90°). Второй способ является более предпочтительным, так как он сокращает толщину изготавливаемого строительного перекрытия при условии одинаковой площади поверхностей.

Важнейшие аспекты при работе по армированию

Схема расположения сеток армирования.

Толщина плиты рассчитывается в соотношении 1:30 к размерам пролета. В качестве примера: если расстояние, разделяющее несущие конструкции (стены, колонны) равняется 6 м, то непосредственная толщина монолитного продукта должна будет равняться 200 мм. Расчет арматуры для перекрытия вычисляется непосредственно из показателей нагрузки на плиту перекрытия. Исходя из этих данных, для армирования бетонного перекрытия берется требуемый объем металлического прута сечением 8-14 мм. Также должны быть соблюдены следующие условия:

1. В случае когда толщина изделия исчисляется 150 мм, то традиционно металлопрокат укладывают в один слой.
2. При толщине плиты больше 150 мм упрочняющие элементы требуют двухслойной укладки, соответственно, в верхней и нижней ее части.

При выполнении армирования прутья арматуры протягивают в виде решетки. Сечение прутьев металлопроката одинаково, а каждая из сторон ячеек арматурной сетки составляет 150 или же 200 мм.

Схема армирования пустотной плиты.

Для укрепления участков, требующих увеличения прочности (участки с наибольшим давлением, а также с наличием множества отверстий), используется дополнительное армирование. Оно выполняется посредством отдельных металлических прутьев, длина которых 400-1500 мм, исходя из показателей нагрузки, а также протяженности пролетов:

1. В верхней металлической решетке должна быть расположена на опорах.
2. В нижней — по центру панели перекрытия.

Главной функцией опорной арматуры является укрепление пристенных участков плиты, во избежание ее деформации. Не менее важная деталь перекрытия — венец. Он должен быть проложен через все несущие блоки возводимого здания, в нем сходятся все прутья армирующего каркаса.

Толщина продукта в итоге должна составлять не менее 60 мм. Арматурная конструкция в монолитном бетонном блоке прочно укреплена и защищена от искривления.

От толщины перекрывающей платформы напрямую зависят показатели прочности и звукоизоляции помещений.

Вернуться к оглавлению

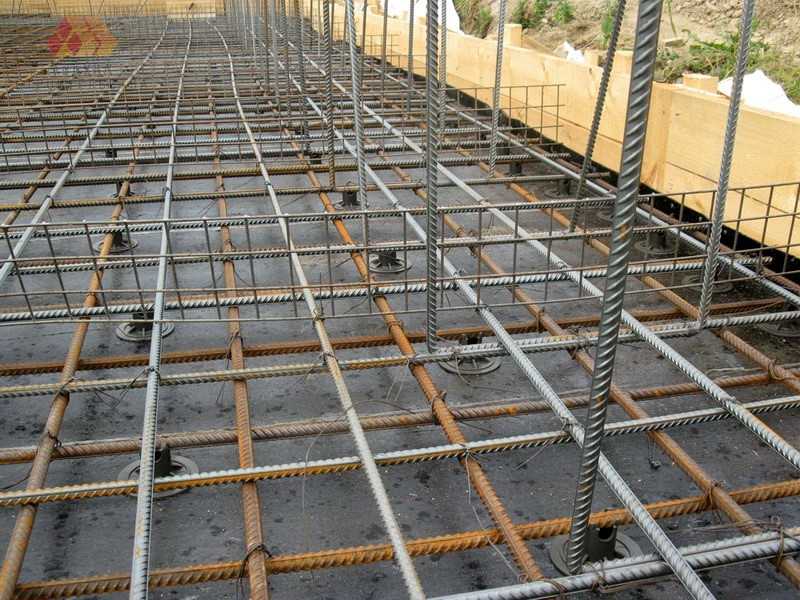

Армирование плитного фундамента

Схема монолитного перекрытия из железобетона.

Для плитного фундамента требуется большое количество бетона и металла. При его возведении используется ребристая арматура. Рассмотрим пример расхода арматуры на фундамент дома размерами 6 х 6 м. Каркас данного фундамента состоит из сетки, имеющей шаг 20 см в длину и ширину. Чтобы ее сформировать, следует уложить в ряд 31 отрезок ребристого армирующего сырья. Сверх того под углом 90° уложить еще один ряд, состоящий из 31 отрезка. Первый пояс готов (62 отрезка). Каркас фундамента имеет в своей основе два пояса: нижний и верхний, соответственно, количество металлических отрезков возрастет до 124 штук.

Имея длину одного отрезка, получаем расчет требуемой арматуры для обоих поясов: 6 х 124 = 744 м металлического сырья. Верхний арматурный пояс, как правило, соединяется с нижним армирующим поясом.

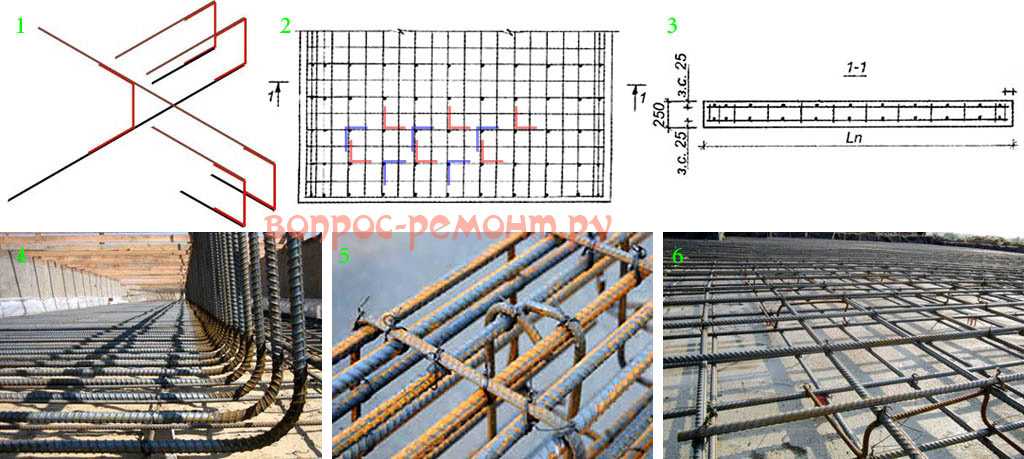

Приемы вязки арматуры.

Длина данной перемычки рассчитывается непосредственно исходя из будущей толщины железобетонного изделия.

Если толщина плиты фундамента составляет 20 см, то слой арматуры пролегает в 5 см от верха и низа плиты. Следовательно, расчет длины отрезка будет таким: 20 — 10 = 10 см.

Итоговый объем металлического сырья приблизительно будет исчисляться 96 м, и если на возведение поясов потребовалось 744 м, общая длина всего металлопроката рассчитывается следующим образом: 744 + 96 = 840 м.

Изначально закладывается нижний пояс, далее к нему прикрепляются перемычки, затем монтируются продольные и поперечные отрезы арматуры, составляющие верхний пояс. Узлы сформировавшихся соединений арматуры для плитного фундамента скрепляются посредством проволоки. Каждый пояс состоит из 961 соединения.
