Калькулятор арматуры | Расчет арматуры

Калькулятор веса арматуры

Сервис KALK.PRO предлагает вам использовать калькулятор арматуры онлайн на нашем сайте – вы получите результат быстро, просто и бесплатно! Калькулятор позволяет выполнить расчет веса арматуры по известной длине (за метр), или же наоборот, рассчитать сколько метров содержится в тонне арматуры. Нормативная база для выполнения расчета основана на таблицах ГОСТ 5781-82 (устарел) и ГОСТ 34028-2016 (актуален). На выходе вы получите точные результаты, которые позволяют использовать их при составлении проектно-сметной документации и оформления дальнейшего заказа в производственную организацию.

Если вам необходимо определить количество арматуры для строительства основания – рекомендуем воспользоваться отдельными калькуляторами:

В расчетах используются все возможные диаметры арматуры, такие как 6, 8, 10, 12, 14, 16, 20 и т. д. При необходимости, вы сразу же можете воспользоваться марочником металлов или заглянуть в ГОСТы, в соответствующих вкладках инструмента.

По умолчанию рассчитывается вес 1 метра арматуры

.



Расчет веса арматуры
  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Арматура.
  3. Выберите способ расчета – Расчет веса.
  4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
  5. Укажите диаметр хлыста арматуры, мм.
  6. Введите длину металлопроката, м.
Перевод арматуры из тонн в метры
  1. Выберите тип металла (по умолчанию Сталь).
  2. Подтвердите тип сортамента – Арматура.
  3. Выберите способ расчета – Расчет длины.
  4. Выберите нормативный документ – ГОСТ 5781-82 / ГОСТ 34028-2016.
  5. Укажите диаметр хлыста арматуры, мм.
  6. Введите массу металлопроката, кг.



Как рассчитать массу самостоятельно?

Определить вес арматуры можно и самостоятельно. Например, для расчета 1 погонного метра необходимо использовать выражение:

Формула расчета арматуры: m = π × (D2 / 4) × ρ

  • π – число Пи;
  • D – диаметр арматуры, мм;
  • ρ – плотность стали (7850 кг/м3).



Таблица веса арматуры

Диаметр, ммВес метра, кгМетров в тонне
60.2224504.51
80.3952531.65
100.6171620.75
120.8881126.13
141.21826.45
161.58632.92
182.00500.00
202.47404.86
222.98335.58
253.85259.75
284.83207.04
326.31158.48
367.99125.16
409.87101.32
4512.4880.13
5015.4164.90
5518.6553.62
6022.1945.07
7030.2133.11
8039.4625.35

Классы арматуры

Класс арматурной стали Диаметр профиля, мм Марка стали
A-I (A240)6-40Ст3кп, Ст3пс, Ст3сп
A-II (A300)

10-40

40-80

Ст5сп, Ст5пс

18Г2С

Ac-II (Ac300)

10-32 (36-40)

10ГТ
A-III (A400)

6-40

6-22

35ГС, 25Г2С

32Г2Рпс

A-IV (A600)

10-18 (6-8)

10-32 (36-40)

80С

20ХГ2Ц

A-V (A800)

(6-8)

10-32 (36-40)

23Х2Г2Т
A-VI (A1000)10-2222Х2Г2АЮ, 22Х2Г2Р, 20Х2Г2СР

Данные таблиц основаны на материалах из ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций» и ГОСТ 34028-2016 «Прокат арматурный для железобетонных конструкций».

Калькулятор арматуры

Расчет арматуры


Калькулятор арматуры 1

Рассчитает общий вес арматуры, ее общий объем, вес одного метра и одного стержня арматуры.

По известным диаметру и длине арматуры.

Калькулятор арматуры 2

Рассчитает общую длину арматуры, ее объем и количество стержней арматуры, вес одного метра и одного стержня.
По известным диаметру и общему весу арматуры.

Расчет основан на весе одного кубического метра стали в 7850 килограмм.

Расчет арматуры для строительства дома

При строительстве дома очень важно правильно рассчитать количество арматуры для фундамента. Сделать это вам поможет наша программа. С помощью калькулятора арматуры можно, зная вес и длину одного стержня узнать общий вес необходимой вам арматуры, либо необходимое количество стержней и их общую длину. Эти данные помогут быстро и легко рассчитать объем арматуры для выполнения необходимых вам работ.

Расчет арматуры для разного типа фундаментов

Для расчета арматуры нужно также знать и тип фундамента дома. Здесь существует два распространенных варианта. Это плитный и ленточный фундаменты.

Арматура для плитного фундамента

Плитный фундамент применяется там, где на пучинистый грунт требуется установить тяжелый дом из бетона или кирпича с большими по массе железобетонными перекрытиями. В таком случае фундамент требует армирования. Производится оно в два пояса, каждый из которых состоит из двух слоев стержней, расположенных перпендикулярно друг к другу.
Рассмотрим вариант расчета арматуры для плиты, длина стороны которой составляет 5 метров. Арматурные стержни размещаются на расстоянии порядка 20 см друг от друга. Следовательно, для одной стороны потребуется 25 стержней. На краях плиты стержни не размещаются, значит, остается 23.
Теперь, зная количество стержней, можно рассчитать их длину. Здесь следует обратить внимание, что пруты арматуры не должны доходить до края 20 см, а, значит, исходя из длины плиты, длина каждого стержня составит 460 см. Поперечный слой, при условии, что плита имеет квадратную форму, будет таким же. Также мы должны рассчитать количество арматуры, необходимое для соединения обоих поясов.
Предположим, что расстояние между поясами 23 см. В таком случае одна перемычка между ними будет иметь длину в 25 см, так как еще два сантиметра уйдут на крепление арматуры. Таких перемычек в нашем случае будет 23 в ряду, поскольку они делаются в каждой ячейке на пересечении поясов арматуры. Располагая этими данными, мы можем приступать к расчету с помощью программы.

Арматура для ленточного фундамента

Ленточный фундамент используется там, где на не слишком устойчивом грунте предполагается возводить тяжелый дом. Представляет собой такой фундамент ленту из бетона или железобетона, которая тянется по всему периметру здания и под основными несущими стенами. Армирования такого фундамента также производится в 2 пояса, но благодаря специфике ленточного фундамента арматуры на него потребляется гораздо меньше, а, значит, и стоить он будет дешевле.
Правила раскладки арматуры примерно те же, что и для плиточного фундамента. Только стержни должны оканчиваться уже в 30-40 см от угла. А каждая перемычка должна на 2-4 см выступать за прут, на котором она лежит. Расчет вертикальных перемычек осуществляется по тому же принципу, что и при подсчете необходимой длины арматуры для плитного фундаменты.
Обратите внимание, что и в первом, и во втором случаях арматуру необходимо брать с запасом минимум в 2-5 процентов.

Онлайн калькулятор расчёта веса арматуры

Информация

Изготовление арматурной стали регламентируется стандартом ГОСТ 5781-82. В документе прописаны технические требования и условия, классификация, сортамент, методы испытаний и другие требования к изделию. Ниже представлены некоторые справочные таблицы из ГОСТ 5781-82, с помощью которых можно узнать теоретическую массу одного метра арматуры. Вес изделия также можно рассчитать самостоятельно, или с помощью этого калькулятора.

Таблица: Теоретическая масса 1 погонного метра арматуры по ГОСТ 5781-82

Номер,
Номинальный диаметр, мм

Диаметр d, мм

Площадь поперечного сечения, см

Вес 1 метра, кг

Количество метров в тонне

Арматура 6

5,75

0,283

0.222

4504.5

Арматура 8

7,5

0,503

0.395

2531.65

Арматура 10

9,3

0,785

0.617

1620.75

Арматура 12

11

1,131

0.888

1126.13

Арматура 14

13

1,540

1.210

826.45

Арматура 16

15

2,010

1.580

632.91

Арматура 18

17

2,540

2.000

500

Арматура 20

19

3,140

2.470

404.86

Арматура 22

21

3,800

2.980

335.57

Арматура 25

24

4,910

3.850

259.74

Арматура 28

26,5

6,160

4.830

207.04

Арматура 32

30,5

8,040

6.310

158.48

Арматура 36

34,5

10,180

7.990

125.16

Арматура 40

38,5

12,570

9.870

101.32

Арматура 45

43

15,000

12.480

80.13

Арматура 50

48

19,630

15.410

64.89

Арматура 55

53

23,760

18.650

53.62

Арматура 60

58

28,270

22.190

45.07

Арматура 70

68

38,480

30.210

33.1

Арматура 80

77,5

50,270

39.460

25.34

Для чего нужен онлайн калькулятор?

Наш калькулятор поможет рассчитать вес арматуры из углеродистой стали в режиме онлайн. Вам достаточно указать длину изделия и номинальный диаметр (диапазон – от 6мм до 80мм.).

Мы предлагаем сервис, который содержит два в одном: калькулятор веса арматуры по массе и по метру. Таким образом, можно узнать длину готового изделия, зная вес, или наоборот – узнать вес изделия определённой длины. Онлайн калькулятор арматуры пригодится при составлении проектно-сметной документации и расчётов металлических конструкций. С его помощью также можно узнать стоимость готового изделия, указав цену за метр или тонну.

Как пользоваться калькулятором?

  • Выберите метод вычисления (по длине или по массе).
  • Выберите диаметр арматуры из всплывающего списка.
  • Введите значение «Масса» или «Количество метров».
  • При необходимости, укажите цену одного метра или тонны.
  • Нажмите красную кнопку «Рассчитать».
  • В левом верхнем углу, в колонке «Результаты расчёта» вы увидите полученные данные.

Как рассчитать вес самостоятельно?

 Зная номинальный диаметр и плотность материала, можно самостоятельно выполнить расчет веса арматуры. Считается он по формуле m = D х D х Pi / 4 х ro, согласно которой масса одного метра арматуры равняется теоретической массе круга с тем же диаметром. Значения из формулы:

  • m – искомая масса арматуры.
  • D — номинальный диаметр арматуры.
  • ro — плотность материала.
  • Pi – число Пи.

Плотность регламентированной ГОСТ-ом арматуры из углеродистой стали составляет 7850.00 кг/м3

Как узнать фактический вес арматуры?

 Как и справочные таблицы, калькулятор арматуры рассчитывает теоретический вес изделия. ГОСТ допускает отклонения геометрических размеров изделия от номинальных. Узнать фактический вес можно путём взвешивания арматуры определённой длины. Точная информация о массе и других характеристиках арматуры указана в паспорте изделия от производителя.

Скачать, сохранить результат

Выберите способ сохранения

поделиться и оценить

Смотрите также:

Добавить комментарий

Вес арматуры калькулятор и таблицы теоретической массы

Вес арматуры, калькулятор массы погонного метра стальной арматуры, таблицы веса арматуры.

Вес стальной арматуры — величина справочная, точные значения лучше всего брать из соответствующих справочников ГОСТ. Чаще всего нужной таблицы веса арматуры, например 12, под рукой не оказывается, в таком случае вам поможет наш калькулятор. Масса 1 метра равна теоретической массе круга того же диаметра, и высчитывается по простой формуле m = D * D * Pi / 4 * ro, где ro — плотность материала, в данном случае 7850 кг/м3, D — номинальный диаметр. Вычисленный по данной формуле вес арматуры совпадает с номинальными значениями ГОСТ, но, если вы выберите в калькуляторе соответствующий класс и стандарт интересующий арматуры, то величина будет взята из таблицы.

В реальных расчетах металлический конструкций, стоит учитывать что при производстве арматуры допустимы отклонения геометрических размеров от номинальной. Предельные отклонения удельного веса арматуры указываются в справочниках того ГОСТ, по которому она была выпущена. Точную информацию узнавайте у производителей.

Классы и обозначения арматуры:

А300С, А400С, А500С, А600С, А600, А800К, А800, А1000.

Таблицы веса арматуры стальной по различным ГОСТ

ГОСТ 5781-82 — Арматура для железобетонных конструкций

Теоретическая масса 1 погонного метра прямоугольной трубы по ГОСТ 5781-82

Номер
Номинальный диаметр
Диаметр d, ммВес метра, кгМетров в тонне
Арматура 65,750.2224504.5
Арматура 87,50.3952531.65
Арматура 109,30.6171620.75
Арматура 12110.8881126.13
Арматура 14131.210826.45
Арматура 16151.580632.91
Арматура 18172.000500
Арматура 20192.470404.86
Арматура 22212.980335.57
Арматура 25243.850259.74
Арматура 2826,54.830207.04
Арматура 3230,56.310158.48
Арматура 3634,57.990125.16
Арматура 4038,59.870101.32
Арматура 454312.48080.13
Арматура 504815.41064.89
Арматура 555318.65053.62
Арматура 605822.19045.07
Арматура 706830.21033.1
Арматура 8077,539.46025.34

23 мар. 2017 г.

Калькулятор арматуры: расчёт веса, стоимости онлайн

Инструкция для онлайн калькулятора расчета арматуры

Калькулятор арматуры №1 незаменим, если нужно посчитать общую массу арматуры зная ее длину и диаметр. Такой расчет по длине будет выполнен из метров в тонны.

Укажите известные параметры:

Диаметр арматуры, значение введите в миллиметрах. Согласно ГОСТ 5781-82 «Сталь горячекатаная для армирования железобетонных конструкций», ГОСТ 10884-94 «Сталь арматурная термомеханически упрочненная для железобетонных конструкций» и ДСТУ 3760:2006 возможно изготовление арматуры круглого сечения номинальным диаметром от 5.5 до 80 мм, и рельефной арматуры от 6 до 80 мм в диаметре. Стандартные диаметры, широко используемого армирующего проката следующие: 6, 8, 10, 12, 14, 16, 18, 20, 22, 25, 28, 32 мм.

Стержни в длину, здесь введите протяженность арматуры в метрах. Стандартизированная длина находится в пределах 6-12 м, однако существует возможность заказа у производителя арматуры длины необходимой для Ваших целей.

Сколько нужно стержней. Укажите необходимое количество арматуры в штуках.

Стоимость за т. Введите цену тонны армирующего проката актуальную для Вашего региона.

Нажмите «Рассчитать».

Арматурный калькулятор посчитает общий вес (в кг) и длину арматуры (в метрах). Также Вы сможете узнать объем арматуры (м3), вес одного погонного метра и прутка арматуры. Расчет общей стоимости арматуры также будет произведен. Такие данные помогут правильно оценить потребности в автотранспорте для доставки и спецтехники для разгрузки, а также общего расхода арматуры.

Калькулятор арматуры №2 пригодится, если необходимо рассчитать длину арматуры при известной массе и диаметре.

Приведите значения параметров:

Диаметр арматуры, следует указать в миллиметрах.

Стержни в длину, введите значение в метрах.

Вся масса арматуры, здесь задайте общий вес проката.

Стоимость за т, укажите, сколько стоит тонна проката в Вашем регионе.

Нажмите «Рассчитать».

Калькулятор рассчитает общую длину т.н. погонаж (в метрах) и количество прутов арматуры (штук). Также Вы сможете узнать объем арматуры (м3), вес одного метра погонного и прутка арматуры. Также программа высчитает общую стоимость армирующего проката. Зная эти данные, Вы легко сможете заказать необходимую технику для подвоза и разгрузки арматуры.

Калькулятор Армирование_Ленты_Онлайн v.1.0 — армирование ленточного фундамента

Калькулятор Армирование-Ленты-Онлайн v.1.0

Расчет продольной рабочей, конструктивной и поперечной арматуры для ленточного фундамента. Калькулятор основан на СП 52-101-2003 (СНиП 52-01-2003, СНиП 2.03.01-84), Пособие к СП 52-101-2003, Руководство по конструированию бетонных и железобетонных конструкций из тяжелого бетона (без предв. напряжения).

Результаты

Параметры проектируемого фундамента

Ширина фундамента, м:

Высота фундамента, м:

Сечение ленты, м2:

Общая длина ленты, м:

Объем фундамента, м3:

Расчет арматуры

Продольная рабочая арматура

Диаметр арматуры, мм:

Расчитанная площадь сечения арматуры в верхнем (нижнем) поясе, мм2:

Подобранная площадь сечения арматуры в верхнем (нижнем) поясе, мм2:

Количество стержней арматуры в верхнем (нижнем) поясе, шт:

Количество стержней арматуры на сечение ленты, шт:

Общая площадь сечения арматуры, мм2:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Продольная конструктивная арматура (противоусадочная)

Диаметр арматуры не менее (оптимально 12мм), мм:

Количество стержней арматуры на сечение ленты, шт:

Количество горизонтальных рядов:

Расстояние между рядами (шаг), мм:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Поперечная арматура (хомуты)

Диаметр арматуры, мм:

Расстояние между хомутами (шаг), мм:

Количество хомутов на ленту, шт:

Длина одного хомута (с учетом крюков), м:

Общая длина стержней, м:

Общая масса арматуры, кг:

Объем арматуры на ленту, м3:

Общая масса и объем арматуры на ленту

Масса арматуры, кг:

Объем арматуры на ленту, м3:

Алгоритм работы калькулятора

Конструктивное армирование

Если выбран данный пункт меню, калькулятор рассчитает минимальное содержание рабочей продольной арматуры для конструкции фундамента согласно СП 52-101-2003. Минимальный процент армирования для железобетонных изделий лежит в диапазоне 0.1-0.25% от площади сечения бетона, равной произведению ширины ленты на рабочую высоту ленты.

СП 52-101-2003 Пункт 8.3.4 (аналог Пособие к СП 52-101-2003 Пункт 5.11, Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.8)



Пособие к СП 52-101-2003 Пункт 5.11



В нашем случае минимальный процент армирования составит 0.1% для растянутой зоны. В связи с тем, что в ленточном фундаменте растянутой зоной может быть как верх ленты, так и низ, процент армирования составит 0.1% для верхнего пояса и 0.1% для нижнего пояса ленты.

Для продольной рабочей арматуры используются стержни диаметром 10-40мм. Для фундамента рекомендуется использовать стержни диаметром от 12мм.

Пособие к СП 52-101-2003 Пункт 5.17



Руководство по конструированию бетонных и ж/б изделий из тяжелого бетона пункт 3.11



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.27



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.94



Расстояние между стержнями продольной рабочей арматуры

Пособие к СП 52-101-2003 Пункт 5.13 (СП 52-101-2003 Пункт 8.3.6)



Пособие к СП 52-101-2003 Пункт 5.14 (СП 52-101-2003 Пункт 8.3.7)



Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.95





Конструктивная арматура (противоусадочная)

Согласно руководству по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (аналог Пособие к СП 52-101-2003 Пункт 5.16) для балок высотой более 700мм предусматривается конструктивная арматура по боковым поверхностям (2 прутка арматуры в одном горизонтальном ряду). Расстояние между стержнями конструктивной арматуры по высоте должно быть не более 400мм. Площадь сечения одной арматуры должна составлять не менее 0,1% от площади сечения, равной по высоте расстоянию между этими стержнями, по ширине половине ширины ленты, но не более 200мм.

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.104 (Пособие к СП 52-101-2003 Пункт 5.16)





По расчету получается, что максимальный диаметр конструктивной арматуры составит 12мм. По калькулятору может получаться и меньше (8-10мм), но все же, чтобы иметь запас прочности лучше использовать арматуру диаметром 12мм.

Пример

Исходные данные:

  • Размеры фундамента в плане: 10х10м (+одна несущая внутренняя стена )
  • Ширина ленты: 0.4м (400мм)
  • Высота ленты: 1м (1000мм)
  • Защитный слой бетона: 50мм (выбран по умолчанию)
  • Диаметр арматуры: 12мм

Расчет:

Рабочая высота сечения ленты [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр рабочей арматуры) = 1000 – (50 + 0.5 * 12) = 944 мм

Площадь сечения рабочей арматуры для нижнего (верхнего) пояса = (Ширина ленты * Рабочая высота сечения ленты) * 0.001 = (400 * 944) * 0.001 = 378 мм2

Подбираем кол-во стержней по СП 52-101-2003 приложения 1.



Сечение подбираем большее либо равное найденному сечению выше.

Получилось 4 стержня арматуры диаметром 12мм (4Ф12 А III) с площадью поперечного сечения 452мм.

Итак, мы нашли стержни для одного пояса нашей ленты (допустим нижнего). Для верхнего получится столько же. В итоге:

Кол-во стержней на нижний пояс ленты: 4

Кол-во стержней на верхний пояс ленты: 4

Общее кол-во продольных рабочих стержней: 8

Общее сечение продольной рабочей арматуры на ленту = Поперечное сечении одного стержня * Общее кол-во продольных стержней = 113.1 * 8 = 905мм2

Общая длина ленты = Длина фундамента * 3 + Ширина фундамента * 2 = 10 * 3 + 10 * 2 = 50м (47.6м в калькуляторе с учетом ширины ленты)

Общая длина стержней = Общая длина ленты * Общее кол-во продольных стержней = 47.6 * 8 = 400м = 381м

Общая масса арматуры = Масса одного метра арматуры (находим по таблице выше) * Общая длина стержней = 0.888 * 381 = 339кг

Объем арматуры на ленту = Сечение одной продольной арматуры * Общую длину стержней / 1000000 = 113.1 * 381 / 1000000 = 0.04м3

Расчетное армирование

Если выбран данный тип меню, то расчет продольной рабочей арматуры для растянутой зоны будет выполнен по формулам пособия к СП 52-101-2003.


В нашем случае растянутая арматура устанавливается сверху и снизу ленты, поэтому у нас будет рабочая арматура и в сжатой и в растянутой зоне.

Пример

Исходные данные:

  • Ширина ленты: 0.4м
  • Высота ленты: 1м
  • Защитный слой бетона: 50мм
  • Марка (класс) бетона: М250 | B20
  • Диаметр арматуры: 12мм
  • Класс арматуры: А400
  • Макс. изгибающий момент в фундаменте: 70кНм

Расчет

Для нахождения Rb воспользуемся таблицей 2.2 пособия к СП 52-101-2003


Для нахождения Rs воспользуемся таблицей 2.6 пособия к СП 52-101-2003


Максимальный изгибающий момент [M] у нас был предварительно найден. Для его нахождения понадобится знать распределенную нагрузку от веса дома (включая фундамент). Для данных целей можно воспользоваться калькулятором: Вес-Дома-Онлайн v.1.0

Расчетная схема для нахождения изгибающего момента: балка на упругом основании.

Расчет для наглядности будем производить в [см].

Рабочая высота сечения [ho] = Высота ленты – (Защитный слой бетона + 0.5 * Диаметр арматуры) = 100см – [5см + 0.6см] = 94.4см

Am = 700000кгс*см / [117кг/см2 * 40см * 94.4см * 94.4см] = 0.016

As = [117кгс/см2 * 40см * 94.4см] * [1 – кв. корень (1 – 2 * 0.016)] / 3650кгс/см2 = 2,06см2 = 206мм2

Теперь нам нужно сравнить площади сечения рабочей арматуры полученную по расчету и площадь сечения конструктивного армирования (0.1% от сечения ленты). Если площадь конструктивного армирования окажется больше расчетного, то принимается конструктивное, если нет то расчетное.

Площадь сечения растянутой арматуры при конструктивном армировании (0.1%): 378мм2

Площадь сечения растянутой арматуры при расчете: 250мм2

В итоге выбираем площадь сечения при конструктивном армировании.

Поперечное армирование (хомуты)

Поперечное армирование рассчитывается по данным пользователя.

Нормативы поперечного армирования

Пособие к СП 52-101-2003 Пункт 5.18


Пособие к СП 52-101-2003 Пункт 5.21


Пособие к СП 52-101-2003 Пункт 5.21


Пособие к СП 52-101-2003 Пункт 5.23


Пособие к СП 52-101-2003 Пункт 5.20


Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.105


Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.106


Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.107




Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.109

Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 3.111


Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона. Пункт 2.14




Пособие к СП 52-101-2003 Пункт 5.24


Пособие к СП 52-101-2003 Пункт 5.22


Защитный слой бетона

Пособие к СП 52-101-2003 Пункт 5.6


Пособие к СП 52-101-2003 Пункт 5.8 (Руководство по конструированию бетонных и ж/б конструкций из тяжелого бетона пункт 3.4)


Полезное

Нормативная документация
СП 52-101-2003 Бетонные и жб конструкции без предв. напряжения арматуры
Пособие к СП 52-101-2003 по проектированию бетонные и жб конструкции без предв. напряжения арматуры
СНиП 2.03.01-84 Бетонные и железобетонные конструкции
Руководство по конструированию бетонных и жб конструкций из тяжелого бетона (без предв. напряжения)

Книги
Армирование элементов монолитных железобетонных зданий И.Н. Тихонов 2007г.

Строительные калькуляторы

Вес арматуры – таблицы, калькулятор

Для расчета веса арматуры используется ГОСТ 34028-2016, который содержит значения теоретической массы для каждого диаметра арматуры.

Как рассчитать массу арматуры самостоятельно?

Формула для расчета массы прутка арматуры выгядит следующим образом:

m = π × D24 × ρ × L

π – число Пи
D – диаметр арматуры, мм
ρ – плоность стали, (7850 кг/м3)
L – длина прутка, м

Таблица веса арматуры

Гост 5781-82 устаревший

Диаметр, ммВес метра, кгМетров в тонне
60.2224504.5
80.3952531.65
100.6171620.75
120.8881126.13
141.21826.45
161.58632.91
182500
202.47404.86
222.98335.57
253.85259.74
284.83207.04
326.31158.48
367.99125.16
409.87101.32
4512.4880.13
5015.4164.89
5518.6553.62
6022.1945.07
7030.2133.1
8039.4625.34

Гост 34028-2016 актуальный

Диаметр, ммВес метра, кгМетров в тонне
40.09910101.01
4.50.1258000
50.1546493.51
5.50.1875347.59
60.2224504.5
6.50.2613831.42
70.3023311.26
7.50.3472881.84
80.3952531.65
8.50.4452247.19
90.4992004.01
9.50.5561798.56
100.6171620.75
110.7461340.48
120.8881126.13
131.042959.69
141.208827.81
151.387720.98
161.578633.71
171.782561.17
181.998500.5
192.226449.24
202.466405.52
222.984335.12
253.853259.54
284.834206.87
326.313158.4
367.99125.16
409.865101.37

Арматура представляет собой соединенные друг с другом элементы, используемые в железобетонных изделиях для поддержания растягивающего напряжения или в качестве усиления бетона в месте сжатия.

Арматуру и арматурные сетки применяют при строительных работах, во время возведения фундамента и стеновых конструкций, с использованием монолитного бетона. Чтобы выполнить бетонные работы, необходимо потратить много времени на возведение арматурного каркаса. Для этого делается армирование конструкции с использованием арматурных сеток.

Чтобы рассчитать объем заказа, необходимо определить вес арматуры, и выявить число погонных метров. Отметим, что он указывается в таблице ГОСТов, приведенной ниже на странице. Здесь вы найдете все необходимые значения. Также стоит учесть, что вес арматуры устанавливается исходя из расчета диаметра и области эксплуатации периодического профиля.

Калькулятор веса и размеров арматуры

Рассчитайте вес и размер арматуры для вашего проекта с учетом длины и количества.

Узнайте, как определить размер и вес арматурного стержня

Stacks of rebar with a considerable amount of weight

Арматура, или арматурный стержень, используется во многих проектах по кладке и бетону для усиления плит и конструкций. Он доступен в стандартных размерах, поэтому легко определить вес и размеры арматуры для вашего проекта. Первый шаг — определить, какой размер арматуры используется в проекте, например, арматурный стержень №3.

Следующий шаг — определить, сколько погонных метров арматуры будет использовано. Вы можете использовать наш калькулятор материала арматуры, чтобы узнать, сколько арматуры вам нужно для вашего проекта. Либо умножьте длину арматурного стержня на количество, использованное для определения метража. Узнайте больше о том, как найти линейные кадры.

В приведенных ниже таблицах указаны размеры арматурного стержня каждого размера. Найдите диаметр и площадь арматурного стержня, а также вес на погонный фут. Чтобы найти общий вес, умножьте общую длину арматурного стержня на вес на погонный фут, если он измеряется в футах, или на вес на метр, если он измеряется в метрах.

Масса и размеры арматуры для США

Размеры и размеры арматуры США
Имперский размер стержня «Мягкий» метрический размер Масса Номинальный диаметр Номинальная площадь
фунт / фут кг / м дюймов мм дюйма 2 мм 2
№ 2 # 6 0.167 0,249 0,250 = 1 / 4 6,35 0,05 32
№ 3 # 10 0,376 0,561 0,375 = 3 / 8 9,525 0,11 71
№ 4 # 13 0,668 0,996 0,500 = 1 / 2 12,7 0.20 129
№ 5 # 16 1.043 1,556 0,625 = 5 / 8 15,875 0,31 200
№ 6 # 19 1,502 2,24 0,750 = 3 / 4 19,05 0,44 284
№ 7 # 22 2,044 3.049 0,875 = 7 / 8 22,225 0.60 387
№ 8 # 25 2,670 3,982 1.000 = 1 ″ 25,4 0,79 509
№ 9 # 29 3,400 5,071 1,128 = 1 1 / 8 28,65 1,00 645
№ 10 # 32 4.303 6,418 1,270 = 1 1 / 4 32,26 1,27 819
№ 11 # 36 5,313 7,924 1,410 = 1 3 / 8 35,81 1,56 1006
№ 14 # 43 7,650 11,41 1.693 = 1 3 / 4 43 2.25 1452
№ 18 # 57 13,60 20,284 2,257 = 2 1 / 4 57,3 4,00 2581

Масса и размеры канадской арматуры

Размеры и размеры канадской арматуры
Размер метрической полосы Вес
кг / м
Номинальный диаметр
мм
Номинальная площадь
мм 2
10 мес. 0.785 11,3 100
15 мес. 1,570 16,0 200
20 м 2,355 19,5 300
25 мес. 3,925 25,2 500
30 мес. 5,495 29,9 700
35 м 7,850 35,7 1000
45 м 11.775 43,7 1500
55 м 19,625 56,4 2500

Вес и размеры европейской арматуры

Размеры и размеры европейской арматуры
Размер метрической полосы Вес
кг / м
Номинальный диаметр
мм
Номинальная площадь
мм 2
6,0 0.222 6 28,3
8,0 0,395 8 50,3
10,0 0,617 10 78,5
12,0 0,888 12 113
14,0 1,21 14 154
16,0 1,58 16 201
20,0 2.47 20 314
25,0 3,85 25 491
28,0 4,83 28 616
32,0 6,31 32 804
40,0 9,86 40 1257
50,0 15,4 50 1963
.

Калькулятор арматуры

Калькулятор арматуры содержит уравнения и данные, используемые при работе с арматурными стержнями (арматурными стержнями) в бетонных плитах. Формулы рассчитывают материалы, необходимые для плит прямоугольной, круглой и неправильной формы. https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/slabRebar.png (испанский, HAGA CLIC AQUÍ).

Функции арматурного стержня (арматурного стержня)

https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/InchFracDec.png

Описание функций арматурного стержня

  • Длина арматурного стержня в сетке : пользователь вводит размеры плиты (длину и ширину), расстояние между центрами арматуры и вставки от края плиты для арматурной сетки.Пользователь также может ввести коэффициенты притирки: длину неразрезанного арматурного стержня, размер арматурного стержня и коэффициент притирки. Формула возвращает общую длину арматурного стержня, необходимую для построения такой сетки (см. Диаграмму выше). https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/Irregular Rebar.png Арматура в плите неправильной формы . https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/Rebar Circular Slab.png
  • Вес арматурного стержня в сетке : пользователь вводит размеры перекрытия, как в формуле «Длина арматурного стержня» в формуле сетки (выше), и выбирает размер арматурного стержня (см. Таблицу). Формула вычисляет общую длину, необходимую для сетки, и применяет измерение веса для указанного размера арматурного стержня, чтобы получить общий вес сетки арматурных стержней.
  • Арматурный стержень в стене: Это позволяет пользователю вводить размеры стены и характеристики арматуры, а также вычислять длину и вес арматурного стержня, объем бетона и / или площадь поверхности опалубки для бетонной стены.
  • Арматурный стержень в перекрытии неправильной формы : Эта функция вычисляет длину и / или вес арматурного стержня в перекрытии неправильной формы на основе шага, шероховатой площади и периметра перекрытия.
  • Арматурный стержень в круглой плите : вычисляет длину и / или вес арматурного стержня в круглой плите на основе шага и радиуса плиты.
  • Длина притирки арматуры (новый) : вычисляет длину притирки арматурного стержня на основе размера арматуры и коэффициента притирки. Размер используется для установки диаметра арматурного стержня.
  • Оценка стоимости арматуры (новая) : вычисляется оценочная стоимость арматуры на основе общей длины арматурного стержня, длины частей (стержней арматуры) и цены за штуку (стержня).
  • Вес длины арматурного стержня : позволяет пользователю ввести любую длину и выбрать размер арматурного стержня.Затем он возвращает вес арматурного стержня этой длины.
Сопутствующие калькуляторы

Притирка

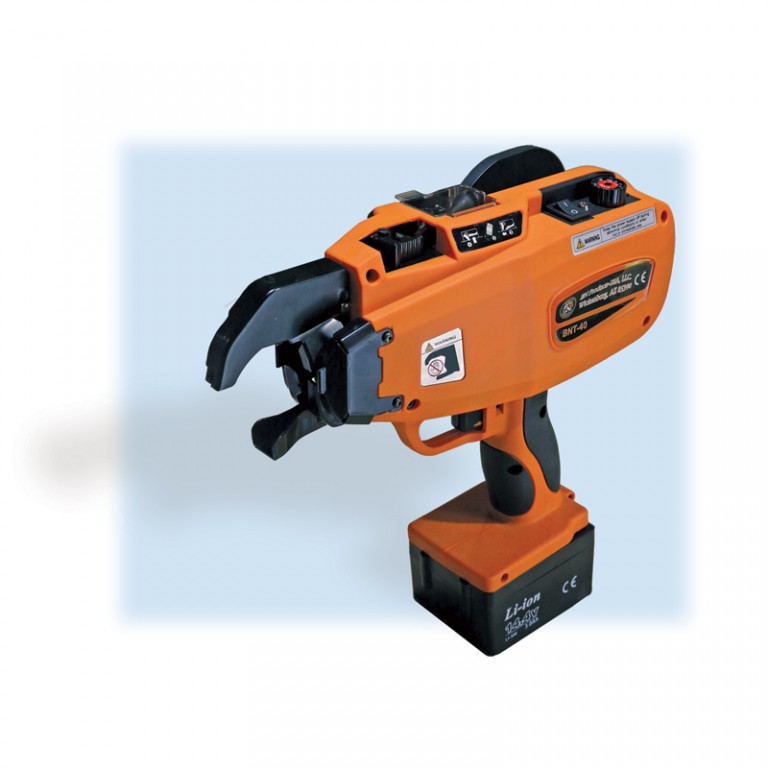

https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/BNT-40_2016-768x768.jpg BN Продукты BNT-40 Rebar Tier https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/Rebar Lapping.png

Когда размеры вашей плиты или стены превышают длину цельного куска арматуры, ее необходимо нахлестать и связать куски арматуры для создания дополнительной длины. Это называется притиркой, а длина перекрывающегося арматурного стержня — это длина притирки. Есть несколько соображений. Во-первых, длина нахлеста определяется «коэффициентом притирки (LF)», который часто в 40 раз превышает диаметр арматурного стержня.60 также является обычным фактором, но всегда должны применяться технические условия. Посмотрите эти видеоролики на YouTube, чтобы лучше понять, нахлест арматуры:

Типичная длина предварительно обрезанного арматурного стержня в США составляет 40 и 60 футов.

Формы

Функция «Арматурный стержень в стене» также вычисляет размер форм. Бетонные формы — важная часть строительства. Функция «Площадь формы бетонной стены» в этом калькуляторе помогает вычислить количество фанеры или OSB, необходимое для создания форм.Это дает вам возможность указать, хотите ли вы вычислить:

  • Одна сторона: это просто лицевая сторона одной стороны формы.
  • Две стороны: это лицевые стороны обеих сторон формы.
  • Две стороны и края: это наиболее распространенное количество фанеры, необходимое для создания формы. Он полностью охватывает объем, который нужно налить. Фанерные формы для бетона https://www.vcalc.com/attachments/7862ef61-5bd2-11e5-a3bb-bc764e2038f2/Forms.png

История

Термин «арматура» является сокращением от арматурных стержней и относится к стальным стержням, встроенным в бетон для повышения прочности на разрыв.

Расчет арматуры на испанском языке

Калькулятор арматуры теперь доступен на испанском языке. Он имеет описания, надписи и диаграммы на испанском языке, а также имеет единицы измерения по умолчанию в метрической системе (СИ). Длина указывается в метрах и сантиметрах, площадь — в квадратных метрах, объем — в кубических метрах, а вес — в килограммах и метрических тоннах.

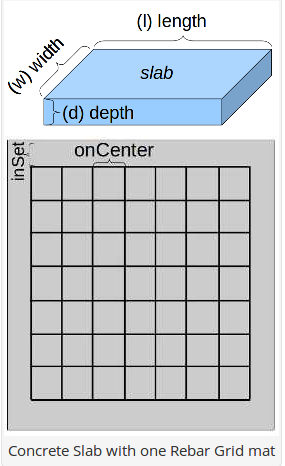

Calculadora de Barras de Refuerzo

.Калькулятор веса

арматурного стержня | Решения Lemon Groundwork

Товар успешно добавлен в вашу корзину.

Перейти на страницу корзины Продолжать

Мы собрали удобный онлайн-инструмент для расчета веса арматуры, вы можете легко получить индивидуальные и комбинированные веса для своего следующего проекта. Арматурный стержень (арматурный стержень) обычно доступен в стандартных промышленных размерах, что позволяет нам рассчитать вес, просто введите нужную длину и количество, и инструмент выполнит вычисления.

Lemon Groundwork Solutions

Диаметр арматуры

Пожалуйста, выберитеH8h20h22h26h30h35h42h50



Общий вес
0,0 кг

Изделия для армирования стержней


Подробнее о арматуре

Что такое арматура?

Арматура представляет собой стержень из стальной арматуры или сетку из стальной проволоки и используется в армированных конструкциях для удержания и укрепления бетона, а также снижает напряжение, оказываемое на бетон.Арматура используется в строительстве железобетонных конструкций более 500 лет и до сих пор широко применяется.

Использование арматуры

Бетон — это очень сжимаемый материал, но он не способен выдерживать растяжение. Чтобы компенсировать этот недостаток, в бетон заливают арматуру, которая эффективно выдерживает растягивающие нагрузки. Арматура не только выдерживает полную расчетную нагрузку на конструкции, но также способствует увеличению срока службы, сопротивляясь трещинам на поверхности и сопротивляясь нагрузкам, вызванным внешними факторами, такими как температура и усадка.

Характеристики арматуры

Сталь и бетон имеют одинаковые коэффициенты теплового расширения; таким образом, бетонная конструкция с арматурными стержнями будет испытывать минимальное напряжение из-за аналогичного расширения двух материалов, вызванного любыми изменениями температуры. При транспортировке и обращении с этими стержнями необходимо проявлять особую осторожность, потому что любое повреждение снижает долговременную устойчивость к коррозии.

Размещение стержней
Арматурные сепараторы

изготавливаются с использованием гидравлических гибочных станков и ножниц и могут изготавливаться как на месте, так и за его пределами.Арматура устанавливается с помощью стальных фиксаторов или железобетонных арматурщиков. Пластиковые распорки для арматуры используются для отделения арматуры от бетонного каркаса и обеспечения надлежащего заделывания. Арматурные стержни можно связать вместе с помощью различных средств, таких как электрическая арматура, точечная сварка, механические соединения и связывание стальной проволоки. Проволока с эпоксидным покрытием или оцинкованная проволока используется для связывания арматуры с эпоксидным покрытием и оцинкованной арматуры. В целях безопасности выступающие концы арматуры часто загибают или закрывают специальными пластиковыми заглушками, армированными сталью.

.

Калькулятор армирования стен

Steps Involved in Building a House Spike

Рассчитайте количество арматуры, необходимое для армирования стены.
Этот калькулятор предполагает, что вы используете арматурный стержень длиной 20 футов.
Если ваша стена более 20 футов в длину, это добавит необходимое количество перекрытия.
Если ваша стена превышает 40 футов в длину, она увеличивает необходимое перекрытие в 2 раза.
За каждые дополнительные 20 футов увеличения длины стены добавляется дополнительное перекрытие.
То же самое и с высотой стены.
Конечно, вы можете немного схитрить, но это основано на том, что ваши линейные длины пересекаются друг с другом в углах, и если вы используете угловые стержни, они стыкуются в этой точке.
Кроме того, он рассчитывает две полосы для длины верхнего ряда.

Расчет
  1. Введите длину стены. (футы + дюймы)
  2. Введите высоту стены. (футы + дюймы)
  3. Введите толщину стены.(дюймы)
  4. Введите расстояние между полосами по горизонтали. (дюймы)
  5. Введите вертикальный интервал между полосами. (дюймы)
  6. Введите необходимое сращивание (перекрытие) ваших стержней. (дюймы)
  7. Введите количество стержней для ваших опор.
  8. Введите коэффициент потерь, если требуется (в процентах)
Результаты
  1. Количество арматуры, необходимое в линейных футах.
  2. Сумма, которую добавит коэффициент потерь в линейных футах.
  3. Линейные футы арматуры плюс количество отходов.
  4. Сумма результата 3, деленная на 20.
  5. Количество L-образных стержней.
  6. Количество угловых стержней.
Приходите к нам по телефону facebook.png

Если у вас есть вопросы или комментарии, пожалуйста Свяжитесь с нами

© 1998, VmNet. .

Отправить ответ

avatar
  Подписаться
Уведомление о
