Как рассчитать необходимое количество арматуры
Компания Handyman’s World является участником программы Amazon Services LLC Associates Program, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на amazon.com. .
Когда дело доходит до бетона, вам нужно знать все об арматуре. Конечно, он используется для укрепления и армирования бетона, причем одним из основных применений является повышение устойчивости больших бетонных зданий к землетрясениям, а также повышение способности фундаментов выдерживать большой вес.
Вставка арматуры в бетон действительно дает множество преимуществ. При этом важно не только добавление арматуры в бетон, но и то, сколько ее вы используете, также имеет значение.
Как рассчитать количество арматуры, которое вам нужно
Итак, главное, что мы здесь должны выяснить сегодня, это как рассчитать количество арматуры, которое вам нужно положить в бетон.
Хотя это может показаться довольно пугающим, факт в том, что расчет включает всего несколько довольно простых шагов.
Несмотря на то, что мы собираемся рассказать вам, как рассчитать необходимое количество арматуры шаг за шагом, помните, что существует множество онлайн-калькуляторов арматуры, где все, что вам нужно сделать, это ввести необходимые параметры. , и все тяжелые расчеты будут сделаны за вас. Кроме того, давайте разберемся, как вручную рассчитать необходимое количество арматуры.
Имейте в виду, что если вы строите здание, вам нужно будет определить, сколько арматуры вам потребуется как для фундамента, так и для стен, поэтому наше пошаговое руководство будет включать в себя и то, и другое.
Шаг 1: Расчет погонных футов фундамента
Первым шагом в этом процессе является определение погонных футов вашего фундамента, или, другими словами, его размера. Например, если ваш фундамент должен быть 20 футов в длину и 40 футов в ширину, расчет будет следующим: 20 + 20 + 40 + 40 = 120 погонных футов.
Это очень важный шаг, и все, что вы будете делать после этого, будет зависеть от правильности расчета линейных футов. После того, как вы определились с метражом фундамента, вы можете перейти ко второму шагу.
Шаг 2: Определите количество арматуры, необходимой для фундамента
Теперь вам нужно выяснить, сколько арматуры вам понадобится для фундамента вашего фундамента. Имейте в виду, что фундамент — это основа вашего фундамента, так что это, конечно, очень важно.
Еще одна вещь, которую следует иметь в виду, это то, что общее эмпирическое правило заключается в том, что вам нужен один кусок арматуры на каждые восемь дюймов фундамента. Следовательно, если высота фундамента составляет 32 дюйма, вам потребуется четыре куска арматуры и так далее и тому подобное.
Другой пример: если общая длина ваших фундаментов составляет 140 футов, а ширина каждого из них — 32 дюйма (для 32 дюймов требуется четыре арматурных стержня), вы должны умножить 140 x 4, что равно 560.
Арматурных стержней обычно бывает 20. футов, поэтому вы должны разделить 460 на 20, что означает, что вам нужно 23 куска 20-футовой арматуры.

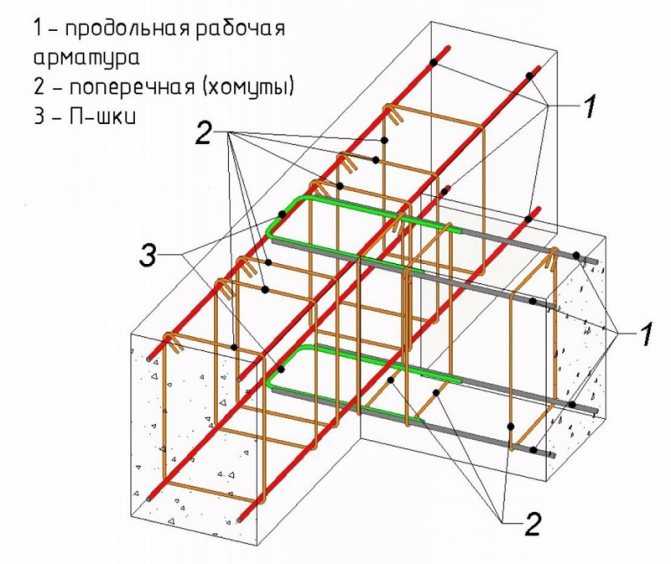

Шаг 3: Определите количество арматуры, необходимой для стен фундамента
Следующее, что вам нужно учитывать, это то, что каждые четыре фута стены фундамента потребуют бетона и арматуры. Итак, если у вас есть фундаментная стена общей длиной 140 футов, вы должны разделить ее на четыре, чтобы получить в общей сложности 35, что является количеством блочных ячеек, которые необходимо заполнить арматурой и бетоном.
Теперь, если ваш фундамент 32 дюйма, это означает, что вам нужно умножить эти 32 дюйма на 35 слотов, что равняется 1120 дюймам. Вам нужно, чтобы это измерение было в футах, поэтому разделите 1120 на 12, что равняется 93,3 футам арматуры. Помните, что вам также понадобятся пять кусков 20-футовой арматуры для вертикальных участков.

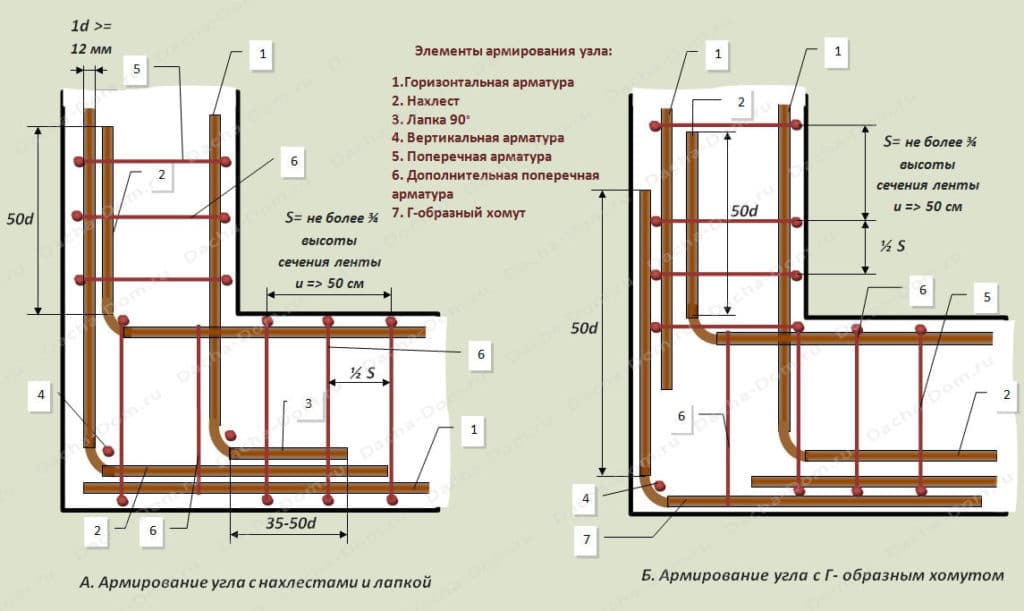

Шаг 4: Добавление повышающего стержня
Все, что вам нужно сделать сейчас, это добавить все необходимое количество повышающего стержня, чтобы соединить вместе выступы фундаментов.
Вот и все, ребята, как точно рассчитать, сколько арматуры вам понадобится.
Что произойдет, если в бетон положить слишком много или слишком мало арматуры?
Когда дело доходит до укладки арматуры в бетон, важно помнить, что бывает слишком много или слишком мало. Слишком много арматуры не так плохо, как слишком мало, но и то и другое не идеально. Давайте посмотрим, почему это так.
Слишком много арматуры
Главная причина, по которой использование слишком большого количества арматуры является плохим, заключается в том, что это просто неэкономично. Арматура очень дорогая, но использование слишком большого количества ее в конечном итоге будет стоить вам слишком много денег по сравнению с преимуществами, которые она приносит на стол. Более того, если на месте слишком много арматуры, заливка и укладка бетона могут стать несколько трудными.
Слишком мало арматуры
Если арматура не используется вообще или в достаточном количестве, бетон становится очень склонным к растрескиванию из-за сил растяжения.
Другими словами, недостаточное количество арматуры означает, что бетон недостаточно армирован, чтобы выдерживать экстремальное напряжение и давление. Проще говоря, бетон, в котором недостаточно арматуры, будет сравнительно слабым и не выдержит экстремальных нагрузок.
Существуют ли правила, определяющие, сколько арматуры нужно закладывать в бетон?
Да, есть некоторые правила, которые определяют, сколько арматуры нужно положить в бетон. Однако, с учетом сказанного, правила различаются от одной области к другой и от одной страны к другой. Кроме того, правила также зависят от конкретного типа строящегося здания, особенно с точки зрения высоты, размера и веса.
Когда речь идет о небольших жилых домах, например, если вы делаете фундамент для гаража, обычно нет особых правил, которым нужно следовать.
Однако, если вы строите большие коммерческие здания, будь то офисные здания или многоквартирные дома, вам необходимо изучить некоторые правила. Однако они сильно различаются, и необходимо учитывать множество факторов, поэтому сегодня мы не можем подробно обсуждать эту тему.
Ошибки, которых следует избегать, советы и рекомендации
Наконец, давайте рассмотрим несколько моментов, которые следует учитывать при принятии решения о том, сколько арматуры использовать: дважды отмерить; после заливки бетона его удаление для исправления ошибок будет очень дорогостоящим и трудоемким делом
Сводка
Как видите, рассчитать необходимое количество арматуры совсем не сложно. Теперь, если вы не уверены в собственных математических способностях, вы всегда можете воспользоваться онлайн-калькулятором арматуры. Да, это именно то, на что это похоже, это то, где вы можете ввести свои параметры, и программа автоматически сообщит вам, сколько арматуры вам нужно для проекта.
Просто помните, что арматура и бетон довольно долговечны, поэтому обязательно дважды измерьте, прежде чем что-либо делать.
Расчет арматуры для плиты: пошаговый процесс
Это пошаговый процесс расчета арматуры для плиты.
Следуя этому процессу, вы можете легко рассчитать количество стали, необходимое для любого типа плиты.
Итак, давайте изучим процесс…
В проекте строительства здания вам необходимо рассчитать количество арматуры для закупки.
Не следует покупать всю необходимую сталь для проекта за один раз. Причина в том, что он блокирует огромную сумму денег. Также требуется большое место для штабелирования стали.
По этим причинам вы должны покупать сталь всякий раз, когда она вам нужна.
В моем проекте я обычно заказываю сталь для колонн, плит и балок перекрытий только за один раз.
Вы должны сделать это.
Поэтому необходимо рассчитать количество стали на сляб.
Для этого:
Шаг 1: Получите план компоновки перекрытий
План компоновки перекрытий — это чертеж, который вы найдете в книге чертежей конструкций.
Это как-то похоже на картинку ниже:
Как видите, на плане расположения перекрытий часто не указаны размеры.
Но вам понадобятся размеры для расчета количества стали. Вы можете получить размеры из чертежа компоновки колонны.
А вот пример чертежа компоновки колонн:
Иногда вы можете получить размер плиты из архитектурного чертежа.
Если вы найдете план компоновки перекрытий с размерами в своей книге архитектурных чертежей, вам не нужно рассчитывать размеры по плану компоновки колонн.
В таком случае ваша задача будет легкой.
Архитектурный план расположения перекрытий обычно выглядит так:
Если вы не найдете плана расположения плит с размерами, просто рассчитайте размеры по плану расположения колонн и запишите их карандашом на плане расположения плит.
Сейчас…
Шаг 2: Получите детали армирования перекрытия
Детали армирования перекрытия представляют собой отдельные чертежные листы, на которых показаны детали размещения стали в плитах.
И вы получите эти листы чертежей в книге чертежей конструкций.
В строительных проектах используются различные типы плит. А также используются различные типы конструкций армирования.
Например, вы найдете некоторые односторонние плиты, в которых используются кривошипы, как показано на рисунке ниже:
Вы также найдете двусторонние плиты с кривошипами в обоих направлениях, как показано на изображении ниже:
И вы найду плиты без шатунов.
Чертеж армирования плиты какого типа вы получите из своей книги чертежей конструкций, не беспокойтесь, процесс расчета такой же.
Но вам нужно…
Шаг 3: Внимательно изучите чертеж
Допустим, чертеж деталей армирования нашего примера плиты показан на рисунке ниже:
And
Посмотрите, в плита нашего примера. Все полосы прямые.
В разных панелях плит используются стержни разных размеров. Расстояние между стержнями также разное.
Учитывая все это, вам необходимо решить, с чего начать расчет арматуры для плиты.
В моем случае я сначала маркирую каждую панель плиты буквой, как показано на рисунке ниже:
( Совет для профессионалов: Не используйте ручки для маркировки. Используйте карандаш. Чтобы потом можно было стереть метку .)
Я покажу вам процесс расчета арматуры панели перекрытия «А».
Следуя этому процессу, вы можете рассчитать арматуру для остальных панелей.
Шаг 4: Процесс расчета арматуры панели перекрытия-A
4.1: Расчет основных стержней
Основная арматура панели плиты «А» обозначена как (1).
Детали арматуры (1) 10 мм Ø @ 8″ c/c .
Сначала получите количество необходимых стержней
Формула:
Количество стержней = (длина ÷ расстояние) + 1
Здесь:
Длина панели «А» = 17′- 1½″ или 17,12′
Шаг стержней = 8″ или 0,67′
Итак,
Количество стержней = (17,12 ÷ 0,67) + 1
= 26,55
Сай, 27 шт.
Затем получите длину стержня
Длина стержня равна
= Пролет в свету + (2 × ширина балки)
Здесь:
Пролет в свету = 8′-5″ или 8,42′
Ширина балки = 10″ или 0,83′
Итак,
Длина стержня для панели «А» равна,
= 8,42′ + (2 × 0,83′)
= 10,08′
Say,
2 11′
[ ПРИМЕЧАНИЕ: вы могли заметить, я не вычитал чистое покрытие из длины стержня при расчете длины стержня. Если бы это был кривошип, я бы не добавлял длину кривошипа, чтобы получить длину стержня. Забудьте обо всем этом. На самом деле вам не нужно думать об этих вещах, рассчитывая количество стали для члена RCC. Эти вещи вам понадобятся при получении фактической длины резки стержня, либо для подготовки графика гибки стержня, либо для резки стержня для фактического размещения. ]
Наконец, рассчитайте общую длину основных стержней для панели A
Формула
= Количество стержней × длина стержня
= 27 × 11′
2 =
29 футов .
(Ø 10 мм)4.2: Расчет нижних распределительных стержней (переплет)
Распределительный стержень обозначен как (2) .
Детали усиления (2) 10mmØ@10″ c/c .
Сначала получите необходимое количество стержней
Формула:
Количество стержней = (ширина ÷ расстояние) + 1
Здесь:
Ширина = 8′-5″ или 8,42′
Расстояние между стержнями = 10,83 или 10,83 ′
Итак,
Количество баров = (8,42 ÷ 0,83) + 1
= 11,14
Скажем, 12 шт.
Далее, получите длину стержня (нижний распределительный стержень)
Длина стержня,
= Пролет в свету + (2 × ширина балки)
Здесь:
Пролет в свету = 17′-1½″ или 17,12′
Ширина балки = 10″ или 0,83′
Итак,
′)
= 18,78′
Скажем, 19′
Наконец, рассчитайте общую длину распределительных стержней
Формула:
= Количество стержней × длина стержня
912002 = 228 футов (Ø 10 мм).
4.3: Расчет дополнительных нижних баров
Дополнительные нижние стержни отмечены как (3).
Детали усиления (3) 1-12 мм Ø между стержнями.
Теперь получите количество необходимых стержней
Формула:
Количество стержней = (длина ÷ расстояние) + 1
Здесь:
Длина = (17′-1″) –1½″ (1′-8″) – (3′-4″) = 12,12′
Расстояние между стержнями = 8″ или 0,67′ [поскольку расстояние в (1) равно 8″]
Итак,
Количество бары = (12,12 ÷ 0,67) + 1
= 19.09
Сэй, 20 шт.
Далее, получите длину стержня (дополнительный нижний стержень)
Длина стержня равна
= Пролет в чистоте – вычет с обоих концов
Здесь:
Пролет в чистоте = 8′- 5″ или 8,42
Вычет с одного конца = 10″ или 0,83′
Вычет с другого конца = 1′-8″ или 1,67′
Итак,
Длина дополнительной нижней планки равна,
= 8,42′ – 0,83′ – 1,67′
= 5,92′
Скажем, 6′
Наконец, рассчитаем общую длину дополнительного днища
Формула:
= Количество стержней × длина стержня
= 20 × 6′
9 футов.
4.4: Расчет верхних стержней
Вот детали верхней арматуры панели перекрытия A:
Посмотрите:
У нас есть верхние стержни на всех четырех сторонах панели перекрытия.
Отметьте эти стороны как север, юг, восток и запад. Вот так:
Чтобы вы могли легко отслеживать, для какой стороны вы рассчитали усиление.
При этом:
Сначала получите количество необходимых стержней
Формула:
Количество стержней = (длина ÷ расстояние) + 1
Получите количество стержней на стороне СЕВЕР .
Здесь:
Длина = 8′-5″ или 8,42′
Шаг стержней = 6″ или 0,50′0003
= 17,84
Сэй, 18 шт.
Затем получите количество баров на стороне ЮГ .
Поскольку длина в свету и расстояние между стержнями такие же, как на СЕВЕРНОЙ стороне. Таким образом, количество баров на ЮЖНОЙ стороне такое же, как и на СЕВЕРНОЙ стороне.
То есть:
18 шт.
Теперь получите количество баров на стороне EAST .
Здесь:
Длина = 17′-1½″ или 17,12′
Расстояние между стержнями = 6″ или 0,50′
Итак,
Количество баров = (17,12 ÷ 0,50) + 1
= 35,24
Скажем, 36 шт.
И,
Наконец, получите количество баров на стороне ЗАПАД .
Поскольку длина в свету и расстояние между стержнями такие же, как и на ВОСТОЧНОЙ стороне. Таким образом, количество баров на ЗАПАДНОЙ стороне такое же, как и на ВОСТОЧНОЙ стороне.
То есть:
36 шт.
Далее, получите длину стержня
Длина стержня,
= расширенная длина + ширина луча + крюк
> для северной стороны
Здесь:
Расширенная длина = 4′-4 ″ или 4,33 ′
Шид луча = 10 ″ или 0,83 ‘
крюч 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]
= 144 мм или 5,67″ [25,4 мм = 1″]
0r 0,47′
Скажем, 0,50′
Длина
3 дополнительной верхней планки для
СЕВЕР сбоку,= 4,33′ + 0,83′ + 0,50′
= 5,66′
Скажем, 6′
>ЮЖНАЯ сторона
Здесь:
Длина в расширенном состоянии = (4′-4″) + (5′-9′003) 6 дюймов или 9,5 футов
Ширина балки = 10 дюймов или 0,83 фута
Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]
= 120 мм или 4,72 дюйма [25,4 мм = 1 дюйм]
0r 0,39′
Say, 0,50′
So,
Длина дополнительной верхней планки для ЮГ сторона составляет,
= 9,5 ′ + 0,83 ′ + 0,50 ′
= 10,83 ′
, скажем, 11 ′
> Восточная сторона
Здесь:
Длина.
ширина = 10 дюймов или 0,83 фута
Крюк = 12d = 12 × 12 [d — диаметр стержня, который равен 12 мм]
= 144 мм или 5,67 дюйма [25,4 мм = 1 дюйм]
0r 0,47 фута
3 Say
0r 0,47′
3 Say , 0,50′
Итак,
Длина дополнительной верхней планки для ВОСТОК боковая,
= 2,08′ + 0,83′ + 0,50′
= 3,41′
Скажем, 4′
>ЗАПАДНАЯ сторона
Здесь:
Расширенная длина = (1′-10″) + (2′-90′03) 11 дюймов или 3,92 фута
Ширина балки = 10 дюймов или 0,83 фута
Крюк = 12d = 12 × 10 [d — диаметр стержня, который равен 10 мм]
= 120 мм или 4,72 дюйма [25,4 мм = 1 дюйм]
0r 0,39′
Say, 0,50′
So,
Длина дополнительной верхней планки для стороны WEST ,
= 3,92′ + 0,83′ + 0,50′
= 5,25′
Скажем, 6′
Наконец, вычислить общую длину
Формула: > для северной стороны
= 18 × 6 ′
= 108 ′ (12mmø)
> для южной стороны
= 18 × 11 ′
= 198 ′ (12mm 5)
= 198 ° (12mm 5)) >Для ВОСТОЧНОЙ стороны
= 36 × 4′
= 144 ′ (10mmø)
> для западной стороны
= 36 × 6 ′
= 216 ′ (10mmø)
4.
5 Расчет вершины. т показано на нашем рисунке.Но это показано в деталях арматуры.
Везде, где верхние арматурные стержни, нам необходимо предусмотреть там распределительные стержни.
Если бы это было показано на чертеже, то выглядело бы так ( желтый цвет ):
С этим:
1. Получите количество необходимых стержней
Формула:
Количество стержней = (длина ÷ расстояние) + 1
>Для стороны СЕВЕР12: 39 Если представить распределительные стержни СЕВЕРНОЙ стороны, то они будут выглядеть так: Здесь: Длина = 4′-4″ или 4,33′ Итак, Количество баров = (4,33 ÷ 0,83) + 1 = 6,21 Сэй, 7 шт. >Для ЮЖНОЙ стороны: Представьте себе распределительные стержни ЮЖНОЙ стороны. это будет выглядеть так: Здесь: Длина = 10′-4″ или 10,33′ Итак, Количество баров = (10,83 ÷ ) + 1 = 13,44 Сэй, 14 шт. >Для стороны ВОСТОК: Распределительные шины стороны ВОСТОК будут выглядеть так: Здесь: Длина = 2′-1″ или 2,08′ Итак, Количество стержней = (2,08 ÷ 0,83) + 1 3 3,50 Сай, 4 шт. >Для ЗАПАДНОЙ стороны: Распределительные шины ЗАПАДНОЙ стороны будут выглядеть следующим образом: Здесь: Длина = 4′-9″ или 4,75′ Итак, Количество баров = (4,75 ÷ 0,83) + 1 = 6,72 Скажем, 7 шт. Здесь длина стержня равна = Пролет плиты в свету + 2 × ширина балки . для: > Северная сторона Длина распределительного стержня составляет, = (8′-5 ″) + 2 × 10 ″ = 10,08 ′ , 11 ′ 9. >ЮЖНАЯ сторона Длина распределительной шины на южной стороне будет такой же, как и на северной стороне. Это 11 минут. >ВОСТОЧНАЯ сторона Длина распределительного стержня на восточной стороне составляет, = (17′-1½″) + 2 × 10″ ЗАПАДНАЯ сторона
Расстояние между стержнями = 10″ или 0,83′
Расстояние между штрихами = 10″ или 0,83′
Шаг стержней = 10″ или 0,83′
Расстояние между шинами = 10″ или 0,83′ 2. Получить длину стержня
Длина распределительной шины на западной стороне такая же, как и на восточной стороне.
То есть: 19’.
3. Расчет общей длины верхних распределительных стержней
Формула:
= Количество стержней × длина стержня
> Северная сторона
= 7 × 11 ′
= 77 ′ (10mmø)
> Южная сторона
= 14 × 11 0003
= 99159
= 14 × 11 000101591599159
= 14 × 11 000101599159
= 14 × 11 000 = 99162
= 14 × 11 000 = 9 = 14 × 11 000 = 9 = 14 × 11 000 = 99162 = 14000 29162= 140003 >
= 140003 . > Восточная сторона = 4 × 19 ′ = 76 ′ (10mmø) > West Side = 7 × 19 ′ = 13333333 = 7 × 19 0003 = 13333333333 = 7 × 1 = 133333333 = 7 × 1 = 13333333 = 7 × 1 = 133333. ) Итак, мы рассчитали все стержни в панели плиты «А». Теперь пришло время… 6 090 90 2 мм) Верхние стержни с северной и южной стороны = 108+198= 306 футов (12 мм Ø) Итого: Как вы знаете, сталь продается на рынке килограммами. Итак, переведите длину в килограммы.
4.6: Суммировать все стержни
