Какую нагрузку выдерживает плита перекрытия

// Автор: kmarhiv / Окт 04, 2016 / Размещено в: Строительство

Железобетонные изделия очень популярны, так как применяются для решения многих строительных задач. Существует несколько видов данных продуктов, которые отличаются техническими параметрами и средой использования.

Яркими представителями ЖБИ являются плиты перекрытия, применяемые при строительстве многоэтажных зданий. Узнать более подробно технические характеристики этих изделий можно на сайте производителей.

Виды нагрузок

Плиты перекрытия изготавливают из определенных марок цемента, что и позволяет добиться значительных показателей прочности. Но это число не является универсальным, так как не указывает, насколько долго продукт может воспринимать нагрузки или как он себя будет вести при изгибании.

Специалисты выделяют несколько видов нагрузок, которые получает плита перекрытия:

Статические. Этот параметр учитывает вес самого изделия, а также отделку потолков и полов, установленные элементы (люстры и т.д.) и много др.

Динамические нагрузки это воздействие на перекрытие человека при движении, а также наличие питомцев в определенной зоне плиты.
Точечные нагрузки. Их можно охарактеризовать наличием относительно большого воздействия на плиту перекрытия в одной точке (подвешенная боксерская груша и т.д.).

Допустимая нагрузка

Плиты перекрытия широко используются в строительстве. Зачастую они являются пустотными, так как цельные изделия стоят очень дорого и работать с ними намного сложней.

Пустотелые конструкции имеют показатель допустимой нагрузки на 1 кв.м. В большинстве случаев он равняется 800 кг/м2, что позволяет рассчитать возможную нагрузку на одну такую плиту.

Данная процедура очень проста и состоит из нескольких шагов:

В первую очередь, следует определить общую площадь плиты. Например, изделие 61,5 м имеет показатель в 9 кв. м.
На данном этапе производим вычисление показателя нагрузки плиты или вес, который она может выдержать. Для этого следует попросту умножить стандартный показатель допустимой нагрузки на 1 кв.м на всю площадь (9 м2800кг/м2=7200кг). При этом следует также учитывать вес самой плиты, который, к примеру, может достигать 2850 кг. Тогда общий вес, который может выдерживать изделие равно 7000-2850=4350 кг.

После этого вычитаем из полученного вес покрытия пола и цементной стяжки (4350-1509=3000 кг).

Полученное значение делим на общую площадь (3000/9=333кг) и это позволит нам узнать нагрузку, которую может выдержать 1 кв.м плиты.

Убедиться в прочности плиты перекрытия можно благодаря этому ролику:

Твитнуть

// Назад | Вперед

Нагрузка на плиту перекрытия пустотную в кирпичном доме

25.

07.2017/в Плита перекрытия /от admin

Для того чтобы построить загородный дом, понадобятся некоторые знания, связанные с нагрузками, которые может выдержать плита перекрытия. Но прежде, стоит изучить, что именно собой представляет такая плита, какую плиту выбрать: вид, маркировка и т. д.

При строительстве частных домов и многоэтажных зданий часто используют плиты перекрытия

Типы бетонных плит и их преимущества

Монолитная плита из бетона, в качестве перекрытия считается самым надежным способом укладки. Такого результата можно достичь только в заводских условиях, по технологии, в которой заложены специальные температурные режимы и время отвердения.

Плиты перекрытия делятся на 2 типа:

Пустотелая
Полнотелая.

Наиболее распространенными в строительстве пустотелые монолитные плиты, которые характеризуются небольшим весом и приемлемой ценой. Благодаря этому, плиту можно использовать при самостоятельном строительстве.

Полнотелые плиты в основном применяются только, для особо важных объектов, в которых предполагаются большие нагрузки и напряжения.
Пустотелые монолитные плиты обеспечивают более высокий уровень звукоизоляции, но принцип размещение пустот и их количество должно быть выбрано, после того, как будет сделан точный расчет.

Нагрузка, которую могут выдерживать плиты перекрытия, напрямую зависит от марки цемента, который использовался в изготовлении. Рекомендуется применять цемент марки М300 или М400, так готовое изделие будет выдерживать 400 кг на 1 куб. см. в секунду. Но при этом, при самостоятельном строительстве стоит знать, что это цифра, которая характеризует на плиту, нагрузку временную, а не постоянную.

На производстве современных ж/б конструкций, все плиты обязательно армируют, закладывая специальную арматурную сетку.

Плиточные перекрытия являются наиболее важным элементом постройки, благодаря которым нагрузка распределяется по опорам. Каждая такая плита должна характеризоваться небольшой массой и высоким уровнем прочности. Максимальная длина плиты, исхода из сортамента может достигать 9,7 м, а максимальная ширина 3,5 м.

Среди всех предлагаемых, на строительном рынке вариантов, самым востребованным считается плита с габаритами 6х1,5 м, которая используется для многоэтажных построек, жилых зданий и загородных коттеджей.

Допустимая нагрузка на плиту перекрытия

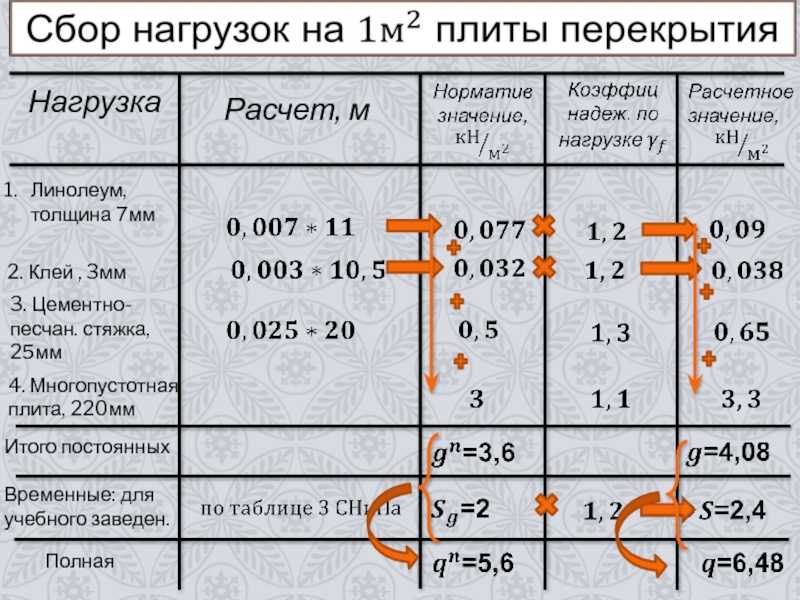

Расчет нагрузок на плиту перекрытия делается на ее каждый погонный метр

Расчеты нагрузок на плиты перекрытия – это фактор, который необходимо обязательно учитывать, чтобы исключить последующие разрушения и трещины. Именно поэтому расчет должен производиться обязательно.

Допустимая нагрузка может быть:

Статической
Динамической

Статические считаются те, которые распределяются горизонтально по отношению к стене, т.е. нагнетаются предметами, висящими, лежащим или прибитыми к стене.

Все предметы, которые производят нагрузку, в процессе движения считаются динамическими.

Помимо этого, тип нагрузок зависит от способа их распределения:

Равномерные
Сосредоточенные
Неравномерные

Любые нагрузки рассчитываются в килограмм-силах или Ньютонах на метр (кгс/м), в стандартной конструкции они считаются, равными 400 кг на кв.

метр, при этом учитывается масса самой плиты, приблизительно 2,5 центнера и отделочные материалы. В результате расчет сводится к нескольким цифрам:

[su_highlight]общая допустимая нагрузка (масса), которая должна распределяться по опорам – 750 кг * К=1,2 (коэффициент прочности) = 900 кг на один кв. метр.[/su_highlight]

Прежде чем приступать, к каким бы то ни было расчетам, понадобиться грамотный чертеж, выполненный в полном соответствии с нормами и стандартами. Для выполнения строительных работ, рекомендуется обратиться за чертежами к высокопрофессиональным специалистам, которые после могут сделать расчет.

После необходимо рассчитать вес всего, что создаст нагрузку для перекрытия, к примеру, возможные перегородки, материал для утепления полов, стяжки, декоративная отделка. Все дополнительные материалы и отделку также принято считать в килограммах. Полученную цифру необходимо будет разделить на количество плит, которые будут уложены на перекрытие.

Зачастую стараются привести расчеты и выбранные материалы, к «золотой середине», так, чтобы нагрузка всех материалов составляла не более 150 кг на кв. метр. Стоит отметить, что наиболее распространена плита, которую выбирают практически все строительные подрядчики, для возведения жилых домов – это ПК-60-15-8, общая масса, которой, составляет 2850 кг.

[su_note note_color=»#e3f1fb»]Все нормы расчетов и их необходимость для каждого типа перекрытий и построек (зданий) регламентировано специальными документами СПиПами. Расчет по примеру можно без труда найти в справочной литературе.[/su_note]

Точечные нагрузки на перекрытия

Расчет точечной нагрузки считается наиболее важным, так как в случае ошибки вся нагнетаемая нагрузка будет приходиться на одну точку в плите, что, несомненно, приведет к обвалу перекрытия.

Согласно специализированной строительной литературе, в одной точке перекрытия может быть сосредоточенно не более 1600 кг

, но каждый случай индивидуален и должен учитывать коэффициент надежности постройки.

И даже при всех правильно выполненных подсчетах специалисты советуют распределять точечную нагрузку таким образом, чтобы максимум располагался вблизи несущей конструкции, в которых выполняется усиленное армирование плит и исходных материалов. Несмотря на точный расчет рекомендуется перестраховаться.

Особенности определения точечной нагрузки

Проверка выполненных расчетов

После выполнения всех подсчетов очень важно выполнить проверку, для этого, по имеющимся исходным данным необходимо сделать пересчет нагрузки на перекрытие на каждый кв. метр.

Итак, при общей площади перекрытия, к примеру, в 9 кв. метров, вес который приходится на 1 метр, равняется 2850 кг. Далее нужно вычесть из максимума допустимой нагрузки, собственный вес плиты и получится 484 кг на кв. метр.

Так, необходимо подчитать задуманное ранее напольное покрытие и вес отделочных материалов и далее отнять эту цифру, из полученной ранее. Пусть общий вес всех материалов будет равен 150 кг/кв.м., так: 484 – 150 = 334 килограмма на один кв. метр.

Примечание

Разница в расчетах и некоторые погрешности допустимы, однако расчет может быть с погрешностью, не более 1 кг.

При планировании нагрузки, специалисты рекомендуют вначале распределить вес мебели равномерно и подсчитать общую массу и только после этого включать в формулу вес перегородок, дверей и т. д. Если же перегородки будут превышать допустимое значение нагрузки на перекрытие, необходимо будет выбрать более легкий материал.

Именно от грамотно сделанного расчета точечной нагрузки будет в большей степени зависеть продолжительность службы перекрытия и ее безопасность. Поэтому, несмотря на допускаемую погрешность, рекомендуется выполнять точный расчет, вплоть до граммов.

Несмотря на то, что привычнее пользоваться вышеописанной методикой расчетов точечной нагрузки, можно использовать более точную и безопасную, которая включает коэффициент надежности.

Для жилых многоэтажных построек принято выбирать коэффициент надежности, равный 1,2, что гарантирует в дальнейшем более безопасную эксплуатацию постройки, и длительный срок службы перекрытия.

Особенности нагрузок в старых домах

Перекрытия лучше всего выбирать стандартного заводского производства, но при желании сделать плиты самостоятельно, рекомендуется уделить особое внимание армированию.

При необходимости делать капитальный ремонт в здании строго образца, рекомендуется предварительно снять все старое половое покрытие и утепление и максимально точно определить его вес. Далее выбирать новые материалы, руководствуясь полученной цифрой старого покрытия, таки образом, чтобы нагрузка не была превышена. В противном случае лучше выбрать покрытие и утеплитель из другого материала с более легкой общей массой (и сделать после изменения проверочный расчет).

Специалисты советуют быть особенно внимательными при размещении в старых домах, современной мебели и сантехники, которая значительно габаритнее и скорее всего больше весит (сауны, джакузи и т.д.). В таком случае лучше всего обратиться к профессионалам, которые грамотно сделают расчеты допустимых нагрузок, как кратковременных, так и статистических. Это связано с тем, что статистические нагрузки имеют свойства накапливаться, и в течение долгого времени могут привести к провисанию плиты. И наоборот, кратковременная нагрузка – это характеристика, которая в основном действует на прочностные показатели плиты.

Если известны все необходимые исходные данные, конечно, сориентироваться и сделать расчет нагрузки по формулам не составит труда. При этом стоит обратить внимание на существование нескольких характеристик нагрузок. Одной из самых важных является – продолжительность нагнетания:

К постоянным нагрузкам относится мебель, люди и крупная бытовая техника. Помимо этого, стоит учесть, на плиту перекрытия постоянно давит основа несущей конструкции.

Временными нагрузками считаются те, которые появляются на непродолжительное время, при строительстве дополнительных конструкций.

Какой вес может выдержать бетонный пол?

Статья призвана ответить на вопрос « Какой вес может выдержать бетонный пол?» . Также будет обсуждаться, как можно рассчитать прочность бетонного пола.

Какой вес может выдержать бетонный пол?

Бетонный пол толщиной не менее четырех дюймов может выдерживать прочность на сжатие до 3000 фунтов на квадратный дюйм.

Вес не должен превышать 40 фунтов/кв. фут на неопределенной 4-дюймовой плите. 80 фунтов на квадратный фут в изолированных районах — это нормально, но если вы не знаете, какова опора и армирование грунта для этой плиты, вы можете столкнуться с растрескиванием.

Какой вес выдержит бетон?

Вес, который может выдержать бетон, зависит от его толщины. Конструкционный бетон предназначен не для того, чтобы нести вес самой конструкции, а для того, чтобы распределять вес на грунтовое основание внизу.

Хотя толщина бетона является важным компонентом несущей способности, во внимание принимаются и другие аспекты, чтобы сохранить ресурсы и избежать чрезмерного строительства.

Стандарты устанавливаются для минимальной толщины бетона в зависимости от предполагаемой функции конструкции, при этом стратегически применяется дополнительная толщина.

Важно знать толщину бетона. Бетон толщиной 6 дюймов с прочностью на сжатие 700 фунтов, например, может выдерживать давление 1105 фунтов.

При толщине 7 дюймов он может выдерживать давление 1194 фунта на кв. дюйм, а при толщине 12 дюймов — 1563 фунта на квадратный дюйм.

Какой вес выдержит 4-дюймовый бетон?

Бетон толщиной 4 дюйма может выдержать вес до 40 фунтов. Вес не должен превышать 40 фунтов/кв. фут на неопределенной 4-дюймовой плите.

80 фунтов на квадратный фут в изолированных районах — это нормально, но если вы не знаете, какова опора и армирование грунта для этой плиты, вы можете столкнуться с растрескиванием.

Для неопределенной 4-дюймовой плиты мы обычно ограничиваем вес примерно до 40 фунтов/кв. фут. рискуете сломаться.

Вес, который может выдержать бетонная плита, зависит от ее толщины. Прочтите следующие инструкции, чтобы узнать, как узнать несущую способность вашей бетонной плиты:

Постоянная нагрузка плиты представляет собой сумму массы плиты, деленную на вес плиты. Железобетон имеет плотность 25 кН/м3.

В данном контексте метр — это один метр. Мертвый вес плиты. Статический вес плиты Несущая способность финишного покрытия пола.

При проектировании конструкции необходимо учитывать ряд факторов: пол, балки и колонны.

Плотность и размер арматурной стали в плите являются важными факторами, которые следует учитывать при оценке структурной целостности пола.

Должны быть включены стационарные нагрузки, а затем также должны быть приняты во внимание живые нагрузки, такие как бассейн и люди.

Как рассчитать вес, который может выдержать мой бетон?

Для этого вам понадобится промышленное оборудование и немного математики.

При приготовлении бетона необходимо следовать инструкциям производителя.

Для получения необходимой консистенции и силы PSI в разные смеси необходимо добавлять разные компоненты в определенных количествах. Для затвердевания бетона его необходимо предварительно смешать с водой и песком.

Заполните цилиндрическую форму диаметром 12 дюймов влажным бетоном и плотно прижмите ее. Для достижения максимальной твердости бетону требуется 28 дней.

Для отделки бетонного цилиндра используйте серный раствор или неопреновое покрытие. Это обеспечивает равномерное распределение веса по всей поверхности.

Бетонный цилиндр следует поместить непосредственно под плунжер в камере для испытаний на сжатие.

Медленно увеличивайте усилие плунжера на 0,05 дюйма в минуту при запуске машины.

Если в бетонном цилиндре появится трещина, запишите силу, которую прикладывает машина. Когда бетонный цилиндр треснет, обратите внимание на показания машины.

Рассчитайте площадь поверхности бетонного цилиндра, умножив квадрат диаметра на PI. В этом примере 113,1 квадратных дюйма, так как 62 * PI — простое число.

Предположим, что начальное показание отказа имеет значение PSI, равное 0. Когда на машине появляется первая трещина, разделите показание на 113,1, чтобы получить конкретное значение PSI для первого отказа.

Необходимо определить PSI для чтения катастрофического отказа. Рассчитайте конкретный рейтинг PSI для катастрофического отказа, умножив показания машины на 113,1, когда бетонный цилиндр сломался.

Сколько весит бетон?

Количество содержащихся в нем воздуха и воды может влиять на вес бетона. Важность цемента может варьироваться от 830 до 1650 кг на кубический метр, что эквивалентно от 52 до 103 фунтов на кубический фут.

Более плотный цемент получается при хранении и транспортировке цемента, подвергаемого вибрации, в отличие от клея, помещаемого в бункеры пневматическим способом. Учтите, что мешок свежеупакованного цемента весом 94 фунта при взвешивании равен одному кубическому футу.

Плотность легкого бетона составляет 1920 кг на кубический метр (116 фунтов на кубический фут) или 116 кг на кубический метр (3132 фунта на кубический ярд). Он весит меньше, потому что сделан из пемзы, легкого по своей природе минерала.

Отношение массы к объему определяет плотность. Самый простой и точный метод определения плотности бетона — наполнить емкость заданного объема и взвесить ее.

Проверка прочности бетона с помощью испытательных цилиндров помогает знать, понимать и контролировать плотность. В большинстве случаев уменьшение плотности бетона приводит к снижению прочности бетона.

Эти тесты на прочность можно проводить каждые 24 часа, семь дней и 28 дней в лаборатории для выявления потенциальной слабости (или более низкой плотности). Это очень важно, потому что бетон используется во многих высокопрочных конструкциях (мосты и высотные здания).

В случае с бетонными столешницами или внутренним напольным отоплением у вас может возникнуть вопрос, уменьшит ли использование легкого бетона нагрузку на шкафы и напольное покрытие под ними.

Он весит примерно 18 фунтов на квадратный фут для обычного тяжелого бетона и около 14,5 фунтов на квадратный фут для легкого бетона.

Несмотря на то, что бетонные столешницы весят меньше, чем обычный бетон, полировать бетон стандартной плотности все же проще из-за снижения веса на 3,5 фунта на квадратный фут.

Использование большой бетонной площади для пола может значительно снизить вес. Имейте в виду, что стоимость легкого бетона, как правило, в два раза больше, чем у обычного бетона.

Как рассчитать вес квадратного фута бетона?

Вы можете использовать следующую формулу, чтобы получить его вес в фунтах на квадратный фут, если вы знаете толщину вашего бетона.

ВЕС ЦЕМЕНТА 145 ФУНТОВ НА КУБИЧЕСКИЙ ФУТ.

Возьмите толщину вашего бетона и разделите ее на 12. (это даст вам глубину в футах). )

Сто сорок пять фунтов на кубический фут x.5 = 72,5 фунта на кубический фут или 72,5 фунта на кубический метр.

Плита толщиной 6 дюймов весит 72,5 фунта на квадратный фут — максимально допустимый вес.

Знаете ли вы вес бетонной плиты толщиной 4 дюйма?

Вес одного квадратного фута составляет 47,85 фунтов при делении на количество знаков после запятой в формуле (4/12).

Заключение

Размеры бетона и его прочность на сжатие определяют, сможет ли плита выдержать вес.

Чтобы бетонные плиты могли выдерживать большие нагрузки, они должны выдерживать сотни фунтов силы. Несущая способность бетонной подушки может быть рассчитана с использованием размеров подушки, а также прочности бетона.
