Арматура плиты перекрытия, армирование: материалы, схема, чертеж

Арматура плиты перекрытия используется для создания надежного армирования железобетонных плит и придания прочности конструкции при воздействии нагрузок на изгиб. Благодаря данному методу упрочнения удается обеспечить равномерное распределение давления на фундамент и уменьшить расходы на возведение здания, так как в процессе выполнения работ нет необходимости использовать спецтехнику, а все расчеты вполне реально выполнить самостоятельно, на основе формул нормативной документации.

Содержание

• 1 Виды перекрытий
• 2 Преимущества и недостатки сплошного армированного перекрытия
• 3 Расчет толщины плиты и количества рядов арматуры
  • 3.1 Толщина перекрытия
  • 3.2 Армирующая сетка
  • 3.3 Стыки прутков
  • 3.4 Монтаж сетки
  • 3.5 Обвязка и отверстия под вытяжки и лестницы
• 4 Чертежи и схемы армирования монолитной плиты перекрытия
• 5 Конструктивные особенности
• 6 Инструкция по армированию перекрытия
• 7 Порядок армирования и заливки
  • 7. 1 Устройство опалубки
  • 7.2 Монтаж арматуры
• 8 Армирование пустотной плиты перекрытия: пошаговая инструкция
  • 8.1 Преимущества армирования:
  • 8.2 Что представляет собой армирование плит
  • 8.3 Советы по армированию:
  • 8.4 Как правильно армировать плиты своими руками:

Виды перекрытий

Перекрытия могут быть сделаны из дерева или железобетона, что зависит от условий эксплуатации конструкции и расчетов. Наиболее популярным является железобетон, обладающий хорошими характеристиками прочности, стойкостью к различным нагрузкам, доступной стоимостью и простотой в создании и монтаже.

По типу конструкции бывают:

• Стандартные – представлены готовыми железобетонными плитами разных конфигураций (величина, форма, толщина)

• Монолитное перекрытие, армирование которого осуществляется непосредственно на месте

По назначению плиты бывают:

1. Цокольные – отделяют стены подвала от нижних этажей

2. Межэтажные – разграничивают этажи

3. Чердачные – размежёвывают жилые помещения и подкровельное пространство

Правильно изготовленная в соответствии со всеми нормами и параметрами монолитная плита перекрытия, армирование которой производится по установленным требованиям СНиП, обладает основным преимуществом – уменьшение веса благодаря наличию образованных во время заливки полостей.

По форме и количеству пустот плита может быть:

• Многопустотной – с продольными круглыми полостями
• Пустотной – фигурные узкие панели, которые чаще всего используются в качестве вставок
• Ребристой – сложный профиль с особыми характеристиками

Готовые конструкции актуальны при крупном строительстве – обычно из них возводят многоэтажные высотки, большие сооружения. Из недостатков выделяют: наличие стыков, необходимость привлекать специальную грузоподъемную технику, возможность создавать лишь помещения стандартных размеров, невозможность проектировать отверстия для вытяжек, фигурные перекрытия и другие формы.

Немаловажно и то, что монтаж монолитных плит перекрытия значительно повышает общую стоимость работ в смете. Поэтому в индивидуальном строительстве обычно выполняют изготовление перекрытий уже на месте, заливая армированную сетку бетоном прямо на площадке.

Преимущества и недостатки сплошного армированного перекрытия

Железобетонное перекрытие производится из двух основных материалов – цементный раствор и металлические стержни (упрочняющая металлическая сетка). Из-за того, что бетон твердый, но хрупкий и боится деформации, он легко рассыпается от ударов. Металл более мягкий, но стойкий к деформациям, на кручение и изгиб. Поэтому тандем этих двух материалов обеспечивает наилучший результат.

Армирование перекрытия производят в зданиях, сооруженных из ячеистых бетонных блоков и кирпича. Такой вариант позволяет выполнить работы самостоятельно, сэкономив на привлечении профессионалов и спецтехники.

Основные преимущества армирования монолитных плит перекрытия:

• Возможность реализовать любой нестандартный проект, где опорой могут быть как несущие стены, так и декоративные колонны
• Сооружение пола любого размера, конфигурации – ограничений нет
• Отсутствие стыков и швов
• Выполнение всех монтажных и других работ на объекте
• Данная схема устройства плит используется там, где нет возможности привлекать специальный транспорт
• Конструкция с жестким основанием создается идеально ровной, без каких-либо прогибов
• Высокий уровень прочности, стойкости к силовому напряжению, механическим нагрузкам, воздействию температур, влаги
• Равномерное распределение больших нагрузок на фундамент
• Легкость выполнения разных коммуникационных колодцев, отверстий между этажами для лестничных проходов
• Шанс защитить конструкциями поперечного и продольного исполнения чердаки, мансарды от морозов
• Высокая огнестойкость

Из минусов стоит выделить длительность и трудоемкость процесса, необходимость привлечь к работам минимум трех человек, обеспечить инструменты и инвентарь, постоянный контроль и уход за монолитом на первых порах, более высокая стоимость в сравнении с деревянным строительством.

Расчет толщины плиты и количества рядов арматуры

До того, как армировать плиту перекрытия, необходимо правильно выполнить все расчеты, с учетом СНиП. В расчетах учитываются лишь несущие стены и установленные на фундамент колонны, перегородки в качестве опор выступать не могут. К расчетным размерам на прочность плюсуют 30% путем умножения полученных показателей на коэффициент запаса прочности 1.3.

Толщина перекрытия

Выполняя расчет армирования плиты перекрытия, сначала высчитывают толщину, которая должна соотноситься с величиной расстояния между стенами в пропорции 1:30 (здесь толщина плиты : длина пролета). В справочной литературе предлагают такой пример: если ширина помещения составляет 6 метров=6000 миллиметров, то перекрытие должно быть по толщине минимум 200 миллиметров.

Если между стенами расстояние равно 400 миллиметров, то плита должна быть равна минимум 120 миллиметрам. Но специалисты советуют на практике добавлять определенный процент прочности, помня, что в помещениях будет стоять мебель, техника и т.

Экономия возможна лишь на втором ряду, где можно установить прут на 8 миллиметров и шаг в плите сделать в 2 раза больше. Если пролет больше 6 метров, выполнение расчетов желательно предоставить профессионалам, так как тут уже нужна установка специальных ригелей, существенно увеличиваются прогибы и иные нагрузки, учесть которые человеку без опыта будет трудно.

Обязательно учитывается размер захвата – та часть плиты, что опирается на стены. Для зданий из пенобетона и газосиликата размер захвата должен быть равным 25-30 сантиметрам, из кирпича – 15-20 сантиметрам. Арматурные пруты обрезаются таким образом, чтобы они были залиты бетоном с торцевой части минимум на 25 сантиметров.

Если толщина железобетонной конструкции равна 150 миллиметрам, допускается выполнять одноярусное перекрытие, если больше – обязательно в два уровня.

Армирующая сетка

В СНиП указано, что для жилых сооружений желательно делать не один слой, а два ряда армирующей сетки. Для верхнего ряда может использоваться поперечная арматура с сечением меньшим и большими ячейками. Обычно диаметр арматуры верхнего и нижнего ряда составляет в среднем 8-12 миллиметров. Связывая стержни, формируют решетку с квадратными ячейками размером 20-40 сантиметров.

Более точно диаметр прутьев пролетов в 4 и 6 метров с учетом обычных нагрузок жилых домов указаны в таблице:

Все расчеты осуществляют с учетом максимального расстояния от стены до стены. Над всеми помещениями этажа сооружают одинаковую толщину покрытия, рассчитывая все по самому большому помещению, округляя значения в большую сторону.

Стыки прутков

Каркас арматурный выполняют из горячекатаного проката круглого сечения стали низкоуглеродистой. Металл пластичный, гибкий, хорошо держит нагрузки, выдерживает вибрации, актуален для работы на слабом грунте, не боится тяжелой техники, землетрясений и т.

Подбор арматуры в плите перекрытия ведется с учетом необходимости выполнять стыки (так как длины стержня может быть недостаточно) наложением. Все материалы должны соответствовать физическим характеристикам, быть без коррозии и ржавчины.

Стержни укладывают рядом на расстоянии, равном 10 диаметрам, связывают проволокой. Если толщина стержня равна 8 миллиметрам, двойное соединение составит 80 миллиметров. Также поступают с прокатом Ф12, стык получается 480 миллиметров. Стыковки стержней должны смещаться, чтобы не быть расположенными на единой линии. Для выполнения соединений также используют сваривание, прокладывая продольные швы, но это пагубно сказывается на гибкости всей конструкции.

Монтаж сетки

Стержни связывают проволокой диаметром 1.5-2 миллиметра, прочно скручивая места пересечений. Между сетками расстояние составляет около 8 сантиметров, его обеспечивают порезанные в размер стержни 8 миллиметров. Увязку выполняют на нижней сетке в местах пересечения.

Под нижней сеткой арматуры оставляют зазор для заливки раствора толщиной от 2 сантиметров – на опалубку с интервалом в метр раскладываются специальные конические фиксаторы из пластика.

Обвязка и отверстия под вытяжки и лестницы

Чтобы соединить перекрытия со стенами, по периметру выполняется опалубка, делается она вертикально, ограничивает растекание бетона. Вдоль короба проходит обвязка периметра, усиливаются углы. Лишь после полного застывания раствора короб удаляют, на его месте остается ровный торец.

Опалубку размещают на расстоянии 2 сантиметра от продольных прутов и торцов уже после того, как продольная и поперечная арматура собраны в каркас. Удаленность от стены составляет 20 сантиметров для газобетона и 15 сантиметров для шлакоблока и кирпича. Это расстояние на стене до заливки обрабатывают специальным составом для повышения прочности здания к вибрациям.

Такую же опалубку выполняют там, где нужно оставить отверстия для конструкционных элементов (выводы труб, межэтажные лестницы, провода коммуникации, вентиляция и т. д.). Их закрывают сеткой и не заливают.

Чертежи и схемы армирования монолитной плиты перекрытия

Чертеж плит выполняет важную функцию – позволяет все заранее просчитать, спланировать и сделать правильно. По схеме и чертежу рассчитывают расход материалов, решают, какую арматуру использовать для перекрытия, определяют все значения и показатели, планируют смету.

Этапы составления чертежа:

• Выполнение замеров всех помещений, внешнего периметра дома (если есть проект, перенесение данных из него)
• Фиксирование на схеме всех отверстий, которые не планируется заливать
• Перенос контуров всех несущих стен, части промежуточных, выполнение детальной схемы обвязки, сетки, упрочнения с параметрами толщины стержня, мест увязки и стыковки
• Определение размера ячеек, мест установки продольного крайнего прута до края заливки
• Расчет габаритов профлиста для нижней плоскости плиты
• Когда планируются плиты перекрытия на чертеже, сразу распределяют ячейки: обычно их количество не имеет целого числа. И арматуру смещают таким образом, чтобы получить одинаковые размеры уменьшенных ячеек у стен
• Расчет расхода и характеристик материалов: умножение длины стержня на количество, добавление запаса на стыки (около 2%), округление в большую сторону. Просчет нужного диаметра для обустройства нижнего и верхнего слоев
• Расчет пластиковых фиксаторов и проката на выполнение вставок между сетками
• Определение объема цементного состава – исходя из площади помещения и толщины перекрытия: сверху и снизу арматура для плиты перекрытия должна покрываться минимум 20 миллиметрами раствора, чтобы полностью защитить металл от внешних воздействий и коррозии. Если общая толщина перекрытия составляет больше 15 сантиметров, арматура для перекрытия уложена в 2 слоя, сверху располагают большую часть раствора
• В чертеже также указывается количество опорных колонн, опалубки, деревянных балок для платформы под заливку перекрытия и т.д.

Конструктивные особенности

Железобетонные изделия обладают свойствами сразу двух материалов – металла и бетона, что делает их идеальной строительной конструкцией, используемой в самых разных сферах. Бетон берет на себя сжимающие нагрузки, металл выдерживает легко растяжение. В строительстве нагрузка на перекрытия воздействует в направлении вертикально вниз и распределяется, как правило, равномерно по площади. Определяется нагрузка собственным весом и всеми конструкциями, предметами, людьми, пребывающими в помещении.

Армировка плиты перекрытия, схема которой может быть самой разной, работает на изгиб и выполняется для восприятия этой нагрузки. Обычно прокладывают две сетки арматуры (нижний слой и верхний), располагая пруты поперек и вдоль пролета. Минимальный шаг стержней (расстояние между параллельными прутами) определяется в чертеже, обычно для индивидуального жилого строительства он составляет 15-20 сантиметров.

В толще бетона сетка должна быть расположена на расстоянии 20-25 миллиметров от поверхности. Пруты перевязывают между собой во всех пересечениях вязальной проволокой, иногда используют для сооружений готовую сетку. Сваривают редко, так как есть вероятность разрывов в местах соединения.

Между нижним и верхним слоями сетки устанавливают вертикальные фиксаторы, которые помогают выдерживать единое расстояние между сетками. Разделители бывают разными, их шаг должен быть одинаковым на всей площади.

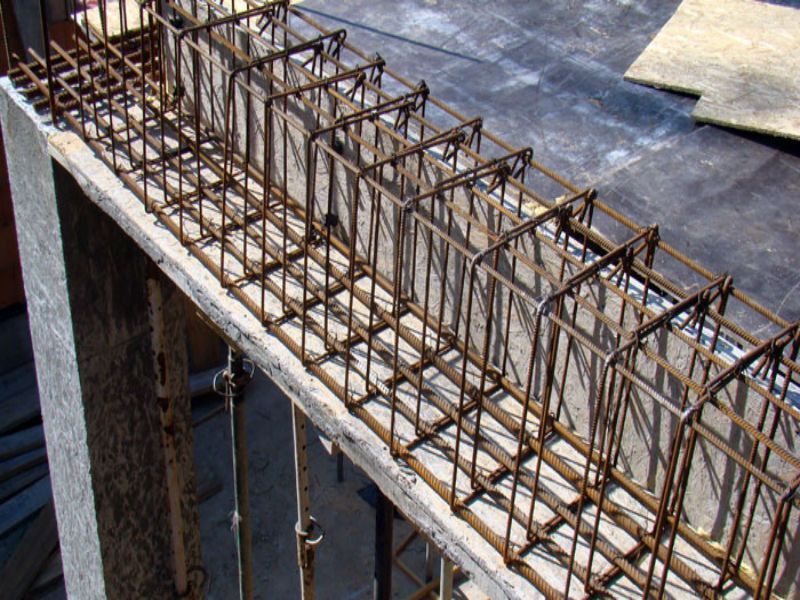

Края перекрытия усиливают дополнительной арматурой – Г и П-образными элементами, в особенности в местах опирания. Если же плита опирается по всему контуру, усиление делают, соответственно, по всему периметру. Верхняя часть упрочнения работает на сжатие, нижняя – на растяжение, беря на себя основную нагрузку. Поэтому для обустройства нижнего слоя сетки выбирают толстые стержни, а вот для верхней подойдет минимальный диаметр арматуры в плите перекрытия.

Многое в расчетах зависит от величины пролетов – их не советуют делать больше 6 метров. Если расстояние между опорами больше, над самой опорой усиливают верхний слой сетки, между опорами в средине – усиливают нижний слой арматуры.

Прутья арматуры должны быть неразрывными: нахлест должен составлять минимум 40 х диаметр арматуры: так, если диаметр стержня составляет 15 миллиметров, нахлест выполняют в 60 сантиметров. Плиты перекрытия выполняют с использованием горячекатанной стальной арматуры класса А3, диаметром 8-14 миллиметров.

Общие правила такие: для жилого помещения с пролетом не более 6 метров, независимо от соотношения сторон, рекомендуют плиту выполнять толщиной 20 сантиметров, шаг арматуры 20 на 20 сантиметров, диаметр прутков нижнего слоя 12 миллиметров, верхнего – 8.

Инструкция по армированию перекрытия

Чтобы понять, как правильно армировать плиту перекрытия, необходимо рассмотреть несколько важных правил. Главные материалы для выполнения задачи – стальные стержни с рифленой поверхностью из стали класса А4 и бетонная смесь на базе цемента М300, щебня средней фракции и мелкого песка.

В работе пригодятся:

• Для опалубки – влагостойкая фанера либо доски
• Для перевязки – отожженная проволока и специальный инструмент
• Оснастка для гибки заготовок из арматуры
• Специальные кусачки или болгарка для резки прутьев
• Все необходимое для создания раствора: измерительные приборы, инструменты, емкости и т. д.

Подготовка к выполнению работ простая и включает такие этапы: выполнение расчетов, составление чертежа и схемы усиления, просчет и закупка строительных материалов, инструмента, нарезка заготовок из стержней, подготовка щитов для опалубки.

Краткий алгоритм работы:

• Нарезка заготовок из арматуры, связка первого слоя сетки
• Расположение сетки с зазором 3-4 сантиметра до поверхности опалубки, закрепление вертикальными стержнями
• Привязка сетки второго слоя, монтаж на объекте
• Заливка бетоном

Порядок армирования и заливки

Устройство опалубки

Опалубка должна свободно выдерживать вес сырого раствора, визуально не деформируясь – а это около 500 килограммов нагрузки на квадратный метр при условии, что толщина бетона составляет 20 сантиметров. Для создания щитов выбирают фанеру толщиной 18-20 миллиметров, для стоек, ригелей, балок подойдет брус с сечением 10 на 10 сантиметров. Хорошо показала себя в работе профессиональная опалубка.

После сбора опалубки ее проверяют нивелиром.

Монтаж арматуры

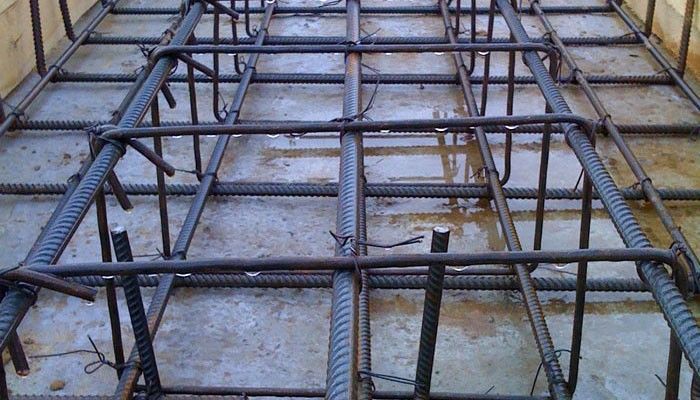

Плетение каркаса в один слой выполняется очень редко, обычно делают два слоя (это норма и для обыкновенной, и для ребристой плиты перекрытия). Сначала устанавливают пластиковые фиксаторы (специальные опоры высотой 25-30 миллиметров, необходимые для заливки защитного слоя), на них выкладывается нижний ряд упрочнения, потом параллельно монтируются стержни с одинаковым шагом, на них идет следующий ряд под углом 90 градусов и перевязывается проволокой.

Далее следует установка разделителей слоев, которые сгибаются и вяжутся с одинаковым шагом. По краям нужно усиление продольными П-образными элементами. Верхний слой должен быть ниже опалубки на 25-30 миллиметров. Сборная арматура должна получиться в формате жесткого каркаса, без проблем выдерживающего вес работников.

Далее выполняют заливку, используя бетононасос и уплотняя смесь специальным глубинным вибратором. Заливают за один подход, потом в течение 2-3 дней поверхность смачивают водой, чтобы она сохла дольше и удалось избежать микротрещин. В общем все сохнет 30 дней, лишь после снимается опалубка.

Армирование пустотной плиты перекрытия: пошаговая инструкция

Армирование пустотных плит перекрытия проще всего выполнять самостоятельно вместо использования в строительстве готовых железобетонных конструкций.

Преимущества армирования:

• Возможность выполнения ровных и прочных поверхностей
• Длительный срок эксплуатации
• Сравнительно небольшой вес при сохранении прочности, что позволяет понижать нагрузку на фундамент
• Прочность – возможность создавать перекрытия даже для сильно нагруженных конструкций, больших пролетов
• Надежность – устойчивость к разнонаправленным нагрузкам, весу 500-800 килограммов на квадратный метр
• Прекрасные показатели огнестойкости
• Цена вопроса – примерно равна стоимости готовой железобетонной плиты

Что представляет собой армирование плит

В процессе изготовления усиленных элементов перекрытия удается реализовать любую идею касательно планировки, получить надежную и прочную конструкцию. Работы проводятся с соблюдением технологий, материалы закупаются у проверенных поставщиков. Металлические стержни связываются между собой, для изготовления усиленных элементов перекрытия используют стержни диаметром 8-12 миллиметров, устанавливают опалубку и заливают все бетоном, покрывая каркас полностью.

Укладывать стержни с усилением необходимо на таких участках: в центре конструкции, в местах соприкосновения монолита с арками, внутренними стенами, колоннами, при установке тяжелого оборудования, камина, возле отверстий для лестниц, дымоотводных труб, элементов вентиляции и т.д.

Советы по армированию:

• Толщину армирования рассчитывают, исходя из длины, используя соотношение 1 к 30, но минимум 150 миллиметров (если опоры расположены на расстоянии 5 метров, толщина перекрытия должна составлять 170 миллиметров).
• Элементы укладываются в два слоя.
• Для раствора используют бетон М200, М300 с классом прочности на сжатие 150 кгс/см.кв.
• Диаметр прутьев составляет 8-14 миллиметров, зависит от нагрузок и количества рядов арматуры: при двухслойном армировании нижний ряд делают со стержнями большего диаметра. Обязательно сплошное ребристое основание для лучшей адгезии с бетоном.
• Опалубку делают из влагостойкой фанеры или досок.

Как правильно армировать плиты своими руками:

• Процесс достаточно трудоемкий, но все вполне реально сделать самостоятельно. Сначала делают опалубку по периметру помещения из обрезных досок 150 на 25 миллиметров или фанеры толщиной 22 миллиметра (дороже, но поверхность получается идеально ровной). Поперечные бруски крепят с шагом 60-80 сантиметров, строго по уровню под них устанавливая телескопические стойки или вертикальные подпорки. Сверху на каркас выкладывают доски, листы фанеры, если нужно. Между щитами фанеры или досками не должно быть щелей – максимальная герметичность обязательна.
• Если плита станет основанием под кровлю, выстилают не боковые доски, а борта из ячеистых блоков и кирпича. После опалубку аккуратно снимают, поэтому изначально крепежные элементы нужно располагать по внешней стороне конструкции.
• Арматура вяжется проволокой. Стержни должны быть выложены без разрывов либо внахлест на 50 сантиметров минимум в местах соединений. Поперечная арматура в плите перекрытия скрепляется проволокой с использованием специального крючка. Процесс могут облегчить металлические карты, которые можно укладывать внахлест на 2 ячейки и фиксировать также проволокой.
• Металлический каркас устанавливается на фиксаторы или битую плитку, камни на высоте 4-5 сантиметра. Второй слой вяжется с поперечными разделителями, находясь на небольшом расстоянии от первого слоя. Расположение прутьев в бетоне предполагает полное покрытие металлических элементов раствором. Места с большой нагрузкой усиливаются дополнительными стержнями, связанными как обычно.
• Стоит заранее заготовить скрутки из вязальной проволоки – сначала бухту скрепляют скотчем в 3-5 точках на равном расстоянии, потом болгаркой режут на куски.
• Бетонный раствор проще готовить в бетономешалке, при необходимости можно добавить фибру, пластификаторы. Замешивают в пропорции: 5 частей гравия или щебня, 3 части просеянного песка, 20% общего объема сыпучих материалов воды. Сначала смешиваются все сухие компоненты, потом вливается вода, размешивается и раствор готов к работе.
• Заливка обязательно осуществляется с использованием вибратора либо молотка, которым можно постукивать по открытой сетке и элементам опалубки.
• В процессе высыхания раствора его смачивают водой путем разбрызгивания. Выжидают 4 недели, на предмет полного высыхания проверяют так: кладут на участок на ночь лист гидроизоляционного материала – если пятен к утру не будет и к поверхности бетон не прилипает, все готово.

Если все делать в соответствии с нормами и расчетами, самостоятельное армирование монолитной плиты перекрытия вполне возможно сделать самостоятельно, обеспечив основанию надежность, прочность, стойкость к разнообразным нагрузкам. При этом важно выполнять все работы в правильной последовательности, выбирать качественные материалы и не отступать от значений, указанных в схемах и чертежах.

Армирование монолитной плиты: расчет, вязка, расход арматуры

Домой Типы домов Монолитный дом Как армировать монолитное перекрытие и сделать это правильно. Какая нужна арматура, расход…

Содержание

• 1 Что нужно знать об армировании перекрытия
• 2 Преимущества армирования плиты перекрытия
• 3 Что представляет собой армирование монолитной плиты перекрытия
• 4 Как самостоятельно произвести армирование бетонной плиты перекрытия
  • 4.1 Какую арматуру закладывают
  • 4.2 Расход арматуры
  • 4.3 Правила вязки
• 5 Полезные видео

Армирование монолитной плиты перекрытия – обязательный технологический процесс. Арматура в составе бетонной конструкции принимает на себя нагрузку, повышает прочностные характеристики элемента.

Что нужно знать об армировании перекрытия

Здания со сложной архитектурой имеют в плане нестандартную форму, далёкую от квадрата. Заводские пустотные плиты перекрытия в этих условиях заменяют на монолитные конструкции. Монолитные перекрытия хорошо связывают в систему остальные несущие элементы здания, передают нагрузку стенам и фундаменту.

Армированием называется принцип совместного использования двух материалов для укрепления прочности. Общая работа монолитного бетона и металла позволяет устраивать прочные конструкции сложной формы, большого размера.

Преимущества армирования плиты перекрытия

Армирование повышает способность конструктивного элемента воспринимать нагрузки, выдерживая деформации больше расчётных значений. Суммарная нагрузка на квадратный метр перекрытия частного дома, учитывая временную и постоянную, составляет 400-450 кг.

Перекрытие работает на излом. При этом верхняя часть плиты перекрытия сжата, а нижняя, наоборот, растянута. Бетон легко переносит сжимающие деформации, нагрузку на растяжение принимает металлическая арматура.

[stextbox id=’alert’ defcaption=»true»]Без армирующего каркаса в нижней части плиты происходит разрушение конструкции.[/stextbox]

Технология заливки армированных монолитных плит не требует использования строительных машин при монтаже, перевозке. Все работы производятся на месте строительства, подходят для самостоятельного выполнения.

[stextbox id=’warning’]В частном доме с длиной пролёта до 6 м и опиранием плиты на стены по контуру рекомендованным считается размер ячейки сетки 20 х 20 см. Диаметр сечения нижней сетки принимают 12 мм, верхней сетки –10 мм.[/stextbox]

Что представляет собой армирование монолитной плиты перекрытия

Армирование конструкции проводится установкой внутри стен/бортиков опалубки перекрытия арматурных прутов и сеток перед заполнением формы бетоном. Арматура укладывается прямо на опалубку согласно проекту.

Общий принцип армирования плиты:

• металлические пруты вязальной проволокой увязываются в сетки;
• формируют каркас по стенам. Перекрытие будет опираться на несущую стену, этот размер называют площадью опирания, определяется толщиной, материалом стены;
• нижняя сетка приподнимается от плоскости опалубки на 25-30 мм фиксаторами;
• верхняя сетка располагается относительно уровня бетона, отступая 25-30 мм;
• в месте примыкания плиты к стенам добавляется опорная арматура.

Опорная арматура нужна для предотвращения растрескивания бетона. Опорную площадь плиты перекрытия принимают согласно проекту, но не менее 80 мм.

Расстояние от края опалубки до сеток отступают для формирования защитного слоя из бетона. Сталь без защитного слоя под воздействием воздуха и влаги подвергается коррозии.

В местах с ослабленным сечением, большим количеством отверстий для прокладки инженерных коммуникаций, каркас усиливают. Для этого закладывают несколько дополнительных прямых прутов длиной 0,4-1,5 м.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Армирование бетона – несложная работа для самостоятельного выполнения.  Опираясь на данные проекта, подбирают сечение, длину и необходимое количество арматуры, мягкой вязальной проволоки. Соединение сваркой не применяют. Сварной шов не имеет необходимой пластичности, может быть поврёжден вибрацией при уплотнении бетона.

Фиксаторы для подъёма сетки над опалубкой можно сделать самостоятельно из обрезков арматуры.

Какую арматуру закладывают

Диаметр стержней зависит от принятой расчётной нагрузки, просчитывается во время стадии проектирования здания.

Диаметр арматуры, применяемой в частной индивидуальной застройке, обычно составляет 8-14 мм.

Рифлёное периодическое сечение стальных прутов повышает прочность изделия, хорошо сцепляется с застывающей бетонной смесью.

[stextbox id=’info’ defcaption=»true»]Класс арматуры, предназначенной для строительства зданий и сооружений – АШ. [/stextbox]

Расход арматуры

При покупке арматура измеряется в единицах веса – килограммах, тоннах. Подсчитывая расход арматуры, стороны перекрытия делят на шаг сетки и добавляют один стержень. Умножая количество в два раза, получают общее количество прутов разной длины, расположенных по длине, ширине перекрытия.

Зная эти величины, легко подсчитывается погонаж арматурных стержней. Умножив общую длину на удельный вес погонного метра прута, получают вес всех элементов. Обычно расход арматуры прописывается проектом строения.

Правила вязки

Для вязки арматурного каркаса применяют отожжёную стальную проволоку в небольших бухтах, ее заранее нарезают отрезками длиной 10 -20 см для более удобной работы, также будет необходим крючок для вязки проволоки.

Как правильно вязать — последовательность действий:

• отрезок проволоки протягивается под пересечением стержней;
• концы проволоки загибаются вверх;
• поворотом крючка в получившейся петле создаётся скрутка в несколько оборотов.

Длину арматурных прутов выбирают по размеру плиты.

Если избежать стыков невозможно, соединение стержней устраивается перехлёстом 40 — 70 см (в зависимости от толщины прута) в шахматном порядке.

Армирование бетонного элемента повышает прочность, жёсткость, долговечность конструкции для монолитного частного дома.

Знаете что-нибудь новое? Поделитесь, пожалуйста, информацией!

Полезные видео

На видео ниже — армирование плиты перекрытия монолитного коттеджа, шаг вязки, монолитные каркасы и прочее, смотрим:
[yvideo number=»zqEpshVMI5g»]
Посмотрите пример армирования плиты перекрытия:
[yvideo number=»G4xBnHidgkk»]

• ТЕГИ
• армирование монолитной плиты

Предыдущая статьяУстройство монолитного бетонного перекрытия по профнастилу – применение, специфика, особенности

Следующая статьяДом из металлопрофиля: технология и особенности ЛСТК. Что такое стальной каркас и как строить

ЭТО ПРИГОДИТСЯ

В ТОПЕ ПРОСМОТРОВ

Армирование сеткой внахлест: как рассчитать перекрытие

Арматурная сетка обычно используется в железобетонных (ЖБ) элементах пластинчатого типа, как горизонтальных, таких как плиты надстроек и фундаментных плит, так и вертикальных, например в качестве несущих стен и основных стен вокруг лестничных клеток или лифтов. Использование такого армирования оправдано тем, что оно обеспечивает жесткость и прочность более чем в одном направлении в плане элемента, что и является причиной использования элементов пластинчатого типа в конструкции.

Плиты и стены обычно покрывают протяженные поверхности, но производители обычно предоставляют арматурную сетку размером от 2,0 м до 5,0 м для облегчения транспортировки и размещения (стандартные листы сетки имеют размер 2,4 м x 4,8 м, а листы торговой сетки меньше, на 3,6 м x 2,0 м).

Таким образом, на этапе строительства перекрытие (или соединение внахлестку ) необходимо для обеспечения безопасной передачи напряжений в арматуре (на растяжение и сжатие) между соседними модулями сетки (см. рис. 1).

Инженер должен убедиться, что концы сетчатых стержней соединяемых модулей жестко скреплены между собой и связаны проволокой. Следует отметить, что перекрытие является наиболее распространенным способом передачи усилий от одного арматурного стержня к другому, но не единственным. В качестве методов также доступны механические соединения арматуры или сварка, особенно в случаях повышенных ограничений на рабочем месте.

Тем не менее, следует отметить, что в случае с арматурной сеткой притирка стержней является единственным жизнеспособным решением, учитывая количество арматурных стержней, которые должны быть притерты, поскольку два других метода требуют большого объема работы на арматурный стержень.

Длина проекта. ₃ α ₅ α ₆ · l _b,rqd ≥ l _0,min

Where the coefficients a ₁ , a ₂ , a ₃ , and a ₅ введены для учета влияния формы стержня, защитного слоя бетона, удержания за счет поперечной несварной арматуры и удержания поперечным давлением соответственно.

Коэффициент a ₆ отражает влияние процентного соотношения стержней с напуском ρ1 в пределах рассматриваемой зоны и равен √ ρ1 / 25, но находится в диапазоне от 1,0 до 1,5.

Параметр l _b.req – необходимая базовая расчетная длина анкеровки для передачи усилий от арматурной стали к бетону, равная, согласно EC2, ⦰/4 ∙ σsd / fbd, где ⦰ – диаметр арматурного стержня , σсд. — расчетное напряжение арматуры, а fbd — расчетное напряжение связи.

Минимальная длина колена l _0.min определяется по следующей формуле:0039 ; 15Ф; 200 мм}

Еврокод 2 предлагает нахлест арматуры располагать в шахматном порядке , чтобы не создавать большую зону разрыва, которая потенциально может привести к разрушению элемента.

В случае использования армирующей сетки, поскольку это решение нецелесообразно, так как модули сетки поступают на строительную площадку в готовом виде, необходимо увеличить длину нахлеста, приписав большее значение коэффициенту ₆ (для ρ1 > 50%).

При проверке количества арматуры, наложенной внахлест в определенном сечении, необходимо учитывать любые нахлесты, расположенные в зоне в пределах 0,65 l0 с обеих сторон сечения. Кроме того, в случае, когда арматурная сетка подвергается сжатию (например, нижняя арматура в зонах опор плиты) , длина внахлест больше, чем в случае арматурной сетки, подвергаемой растяжению (например, нижняя арматура в середине пролета плиты). зоны). Это связано с тем, что в случае коэффициентов сжатия a ₁ , a ₂ , a ₃ и a ₅ установлены равными единице, так как форма стержня, бетонное покрытие, поперечная арматура и давление не помогают уменьшить длину нахлеста, как это делается для арматуры под напряжение. Кроме того, в случаях стыковки арматурных сеток в зонах с плохим сцеплением, как, например, на верхней грани железобетонных плит толщиной более 250 мм, длину нахлеста, рассчитанную по вышеприведенным формулам, необходимо умножить на 0,7.

В отношении расположения зон нахлеста в плане (для горизонтальных элементов) и по высоте (для вертикальных элементов) перекрытие не следует выполнять в зонах высоких внутренних сил (например, изгибающих моментов), таких как основание стен жесткости, где изгибающий момент из-за боковых (ветровых или сейсмических) воздействий самый высокий, или железобетонные плиты в середине пролета или опоры на балки (места пиковых моментов при постоянных нагрузках).

Риски неправильного или недостаточного нахлеста сетчатой ​​ткани

В случаях, когда длина нахлеста недостаточна или отсутствует, напряжения арматуры не могут быть адекватно переданы между арматурными стержнями. В этом случае напряжение должно передаваться от арматурной стали к окружающему бетону.

Так как бетон имеет более низкую устойчивость к нагрузкам как при растяжении, так и при сжатии по сравнению с арматурной сталью, материал, который определяет поведение элемента, — это бетон. Поэтому в зонах, подверженных растяжению, ожидается появление крупных трещин, а в зонах, подверженных сжатию, обычно наблюдается выкрашивание бетона.

Такие недостатки могут привести к драматическим последствиям для структурной целостности элементов конструкции, особенно в случаях, когда может произойти ограниченное перераспределение, например, в стенах или колоннах (см. рис. 2).

Фотография сделана Кеннетом Дж. Элвудом [1]

[1] Дж. Элвуд, «Поведение и моделирование существующих железобетонных колонн», EERI Presentation (http://eqwww.conforg.9.1, презентация) /tututorials/seisperformexistconcrbldg_elwood.pdf)

В поисках подкрепления сетки?

A252 Укрепление сетки

A252 3,6M x 2,0M (размер сделки).3 Армирующая сетка

A393 3,6 м x 2,0 м (торговый размер) Армирующая сетка От 38 фунтов стерлингов

Зона притирки арматуры в колонне-гражданке

Зона нахлеста арматуры в колонне : Как известно, стандартная длина арматурных стержней составляет 12 метров. Если необходимо увеличить пролет структурного элемента, такого как балка или колонна, за пределы обычной длины арматурного стержня, мы также должны увеличить длину стальных стержней, добавив дополнительные арматурные стержни. Если прямые стержни добавляются встык, существует риск выскальзывания стали из бетона, чего можно избежать, перекрывая стержни. Цель перекрытие арматуры предназначено для того, чтобы стальные стержни были соединены так, чтобы нагрузка могла безопасно передаваться с одного стального стержня на другой.

Таким образом, основными функциями перекрытия арматуры являются;

• Для обеспечения непрерывности стали
• Для безопасного переноса нагрузки с одного стержня на другой.

В этой статье я расскажу, каким должно быть положение перекрытия арматуры в колоннах. Чтобы упростить вам задачу, рассмотрим стык плиты-балки.

Давайте разделим столбец на 3 зоны, т. е. зону A, зону B и зону C. Зона A и зона C считаются наиболее критическими зонами по сравнению с промежуточной зоной, т. е. зоной B. Причина в том, что из-за боковым нагрузкам, то есть сейсмическим или ветровым нагрузкам, эти концевые зоны подвергаются максимальному изгибающему моменту по сравнению с промежуточной зоной (зона B).

Fo r На иллюстрации рассмотрим колонну, на которую действует боковая нагрузка .

Если нагрузка приложена в зоне A, она будет стремиться изогнуть колонну таким образом, что максимальный момент будет создан в зоне C.

Если эта нагрузка приложена в зоне B, обе концевые зоны будут испытывать максимальный изгибающий момент по сравнению с промежуточной зоной.

Аналогично, если нагрузка приложена в зоне C, максимальный момент будет создаваться в зоне A.

Во всех случаях крайние зоны будут испытывать максимальный изгибающий момент, что означает максимальное растяжение. Поэтому было бы небезопасно перекрывать арматурные стержни в любой из критических зон, т. е. в зонах растяжения, а следует предусмотреть в промежуточной зоне, где элемент испытывает минимальный изгибающий момент. Это относится как к балкам, так и к колоннам.

Следует отметить, что перекрытие стержней не должно выполняться на одном уровне внутри элемента, а должно выполняться на разных уровнях, чтобы избежать коробления колонны.
