Расчет арматуры для плиты перекрытия: сравнение вариантов армирования

Наиболее известным железобетонным продуктом в постройке является плита перекрытия. При помощи подобных продуктов изготавливается механизм перекрытий корпусов и зданий квартирного и не квартирного назначения. Прочное начало установочного процесса гарантируется из-за расчета армирования посредством протяжки арматуры. В целях этого, для того чтобы совершить вычисление арматуры для плиты перекрытия, нужны сведения о масштабах и предполагаемом применении данного товара.

Крепкая основа конструкции перекрытия обеспечивается за счет ее армирования путем протяжки арматуры.

Основные нюансы, возникающие про работе в данной области согласно армированию:

Толщина плиты принимается в соотношении 1:30 к величине пролета.

  1. Толщина плиты перекрытия берется в балансе 1:30 к величине просвета. К примеру: в случае если промежуток среди несущими системами (стенками, колоннами) равен или больше 6 м, в таком случае полнота единого продукта будет 200 мм.
  2. В зависимости от вычисленных нагрузок на плиты, с целью армирования плиты перекрытия, используется железная обстановка сечением с 8 вплоть до 14 мм. Однако если соблюдены следующие условия:
  • толщина продукта менее 150 мм, вероятна однослойная прокладка обостряющих компонентов;
  • больше 150 мм – прокат помещается в 2 ряда: в нижний и верхний.

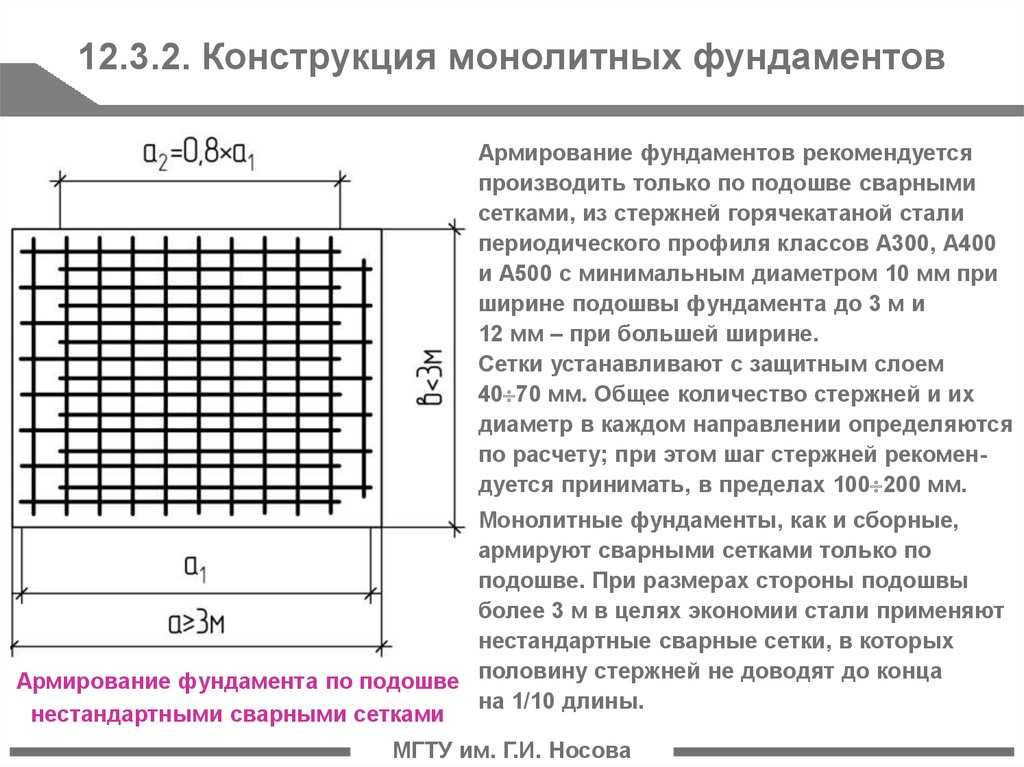

Армирование выполняется сетками, которые состоят из прутьев одного и того же разреза с величиной ячеек равной 150 х 150 мм либо 200 х 200, фасции соединяются трикотажной проволокой.

Дополнительное упрочнение, расчет пролета

Дополнительное упрочнение единичных усиленных мест (областей высокой перегрузкой и наличия отверстий) выполняется единичными железными прутьями протяженностью с 400 – 1500 мм, в зависимости от нагрузок и длины пролетов:

  • нижняя часть сетки – посреди плиты;
  • верхняя часть – располагается на опорах.

Используемый прокат влияет на рельеф перекрытия, фасции вмещаются в 2-ух либо 1 направленностях. Превосходством ажурного увеличения является вероятность сокращения толщины отделанного продукта близ одних и тех же площадей.

Опорная арматура предохраняет плиту от растрескивания в пристенных местах.

Расчет плиты арматуры для плиты перекрытия должен быть выполнен с абсолютной точностью, так как именно от этого процесса будет зависеть надежность всей конструкции в целом. Некоторый эксперты в сфере расчета арматуры для плиты перекрытия утверждают, что расчет должен быть составлен уникально практически для каждого случая, так как различны множество факторов, в том числе и размеры самой плиты.

Стоит учесть, что металлопрокат будет оказывать огромное влияние на несущую способность перекрытия. А преимуществом используемой сетки, является сокращение толщины всей конструкции в целом, но это после всех выполненных “черновых работ”.

В абсолютно любой постройки лучшим гарантом качества выполнения работы, будет правильный и точный расчет арматуры для плиты перекрытия.

И при выполнении самого расчета, необходимо соблюсти все нормы технологического прогресса, многие из которых указаны выше.

Вернуться к оглавлению

Расчет точных данных

Итак, для того чтобы произвести правильный расчет арматуры для плиты перекрытия, необходимо оттолкнуться от начальных данных, так как для каждого здания они уникальны и поэтому гораздо легче сравнивать и выводить точные данные размера, толщины, высоты, материала, класса материала и другие показатели относительно постройки.

Точный расчет арматуры для плиты перекрытия, исходная информация:

Компоненты армирования плиты перекрытия.

  1.  Размеры постройки (первоначальный этап) плана 6х6 метров с учетом поперечных стен, показатели которой не должны равняться более 3 м.
  2.  Вычисленная толщина плитки перекрытия равна 160 мм.
  3.  Точная высота всего сечения перекрытия с учетом стальной арматуры равна – h0 = 14 cm2.
  4.  Если брать арматуру, выполненную из углепластика, то данные равны – h0 = 14 cm2.
  5.  Материал конструкции бетона марки В20 расчеты равны:
  6.  Rb = 117 кг/см 2, Rbin = 14.3 кг/ см 2 Eb = 3.1*10 ‘5 kg/cm.
  7.  Стальная арматура имеет класс – А-500С.
  8.  Rs = 4500 kg/cm2, E2 = 5.5*10 ‘5 kg/cm.
  9.  Арматура из стеклопластика имеет класс АКП-СП, то данные равны:
  10.  Rs = 12 000 kg/cm2, E = 5.5*10 ‘5 kg/cm.

Вернуться к оглавлению

Сборка нагрузочных конструкций, их расчет

№п.п.Тип конструкцийФормулы для точного расчетаДанные нагрузок кг/м²
2-й этаж. Отсутствуют данные
1.Плита (160)g = 0.16m * 2.7 m/м ‘2 = 0.432 m/м ‘24321.1475
2.Ц.-п. стяжки равны (30)g = 0.03*1.8 m/м ‘2 = 0.054 m/м ‘2541.160
3.Керамические плиткиОтсутствуют данные271.130
4.Показатели весаСнип = 2,01 0,7 – 85*501,365
5.Нагрузки, полезный типСнип = 2,01 0,7 – 85*1501,3200
6.Вывод данных Отсутствуют данные830

Вернуться к оглавлению

Расчет арматур для плиты перекрытия при деформации с использованием стальной арматуры

Вернуться к оглавлению

a. Подборка сечения, данные расчета

Определение максимальных данных по формуле:

M = g*l2/8 = 0.83 мн / m * (3m)2/ 8 = 0.93 тн * m

Определение коэффициента, где =1(м) по формуле:

A0 = M*y/ b*h02R6*y62 = 93 000 kg/cm * 0.95/ 100 cm*13cm2 * 117 kg/cm = 0.045, n=0.0975

Показатели площади сечения, где арматура имеет класс А-500С по формуле:

A2 = M*y/n*h0*R2 = 93 000 kg/cm * 0. 95/ 0.975*13 cm* 4500 kg/cm2 = 1.55 cm2

Принимаются основные данные в нижней части всего армирования: Ø8 A-500С с учетом шага 200 (As=2.51см2)

Вернуться к оглавлению

b. Расчет арматуры для плиты перекрытия при прогибе

Наличие постоянной нагрузки на само перекрытие равное – 0.63 тн/м².

Наличие временной нагрузки на перекрытие – 0.2 тн/м².

Максимальные показатели данных длительных нагрузок на перекрытие:

Mdl = g*ll2/8 = 0.63mh/m*3m2/8 = 0.71 mh * M.

Максимальные показатели данных временных нагрузок на перекрытие
Mxp = g*l2/8 = 0.2 mh/m*3m2 / 8 = 0.22*m.

Армирование плит в зависимости от опирания

Коэффициент, который учитывает тип нагрузки и схему загружения S=5/48 – для балки, имеющей постоянные равномерные данные нагрузок y = y = 0.

Проектирование различных бетонных и железных конструкций из тяжелого материала.

Коэффициент для определения равен – k1, k2, k3.

Mn = f2/b*h0 * Ea/Eb = 2. 51 cm2/100 cm * 13 cm * 2*10 ‘6 kg/cm / 3.1*10 ‘5 kg/cm2 = 0.012.

k1 = 0.64, k1 = 0.43, k2 = 0.10.

Неровности оси при одновременных действиях постоянных, длительных и не длительных нагрузок, которые вычисляются по формуле:
1/p = 1/Ea*Fa*H02 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролета составляют:
f = 1/p *S*l2 = 13.5 * 10’-5 1/cm * 5/48 * 300’2 cm2 = 1.27 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

Данные условия выполнены при принятом армировании, где (Ø8 A-500С с шагом 200).
Расчет арматуры для плиты перекрытия при деформации с использованием стеклопластиковой арматуры (АКП-СП).

Нагрузка на плитку и расчетные данные являются аналогичными.

Расчеты производится по деформациям для некоторых вариантов армирования.

Начальные данные, а также характеристика материалов представлена в исходных данных.

Вернуться к оглавлению

Расчет данных АКП-СП

Вернуться к оглавлению

c. При арматуре АКП-СП Ø 14, с шагом равным 200

A2 = 7.69 cm2.

Данные коэффициентов для точного определения данных k1pr * k2pr * k3pr.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Кривые данные оси при одновременных действиях, постоянных, длительных, коротких нагрузок.

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:
f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 1.29 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1. 27 cm = f = 1.5 cm.

Условия выполнены, принятые армирования вычислены верно (Ø14 АКП-СП с учетом шага равным 200

Вернуться к оглавлению

d. Для арматур класса АКП-СП Ø 10, шагом равным 100

Продольный разрез плиты.

A2 = 7.86 cm2.

Данные коэффициентов равны – Kpr * k1 * k2.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Данные кривизны оси пир постоянных, длительных, коротких нагрузок.

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 13.5*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:

f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 1.29 cm.
f = 1/200 = 300 cm/200 = 1.5 cm.
Fm = 1.27 cm = f = 1.5 cm.

fm = 1.27 cm = f = 1. 5 cm – условия выполнены, принятые армирования вычислены верно (Ø14 АКП-СП с учетом шага равным 100).

Вернуться к оглавлению

e. Для арматуры класса АКП-СПØ 8, с учетом шага равным 100, расчет

Данные вычисляются по формуле:

A2 = 5.05 cm2.

Коэффициенты для точных определений – k1*k2*k3.

M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098.

K 1rp = 0.664, k1 = 0.043, k2 = 0.10.

Кривизны оси пир одновременных действиях постоянных и длительных (и не длительных) нагрузок разного характера. Вычисляют по формуле:

1/p = 1/Ea*Fa*h3 = Mkp/k1kp + M – k2 *b*n2*Rbin / k1 = 1/2*10’2 kg/cm * 2.51 cm2 *13’2 cm2 * 22 000 ru * cm/ 064 + 71000 kg*cm – 0.1*100cm * 16 cm2 * 14.3 kg/cm2 = 1/848380000 * 34 375 + 71000 – 36 608/ 0.43 = 0.000135 1/cm = 0.00021 1/cm = 21*10′-5 1/cm.

Максимальные данные прогиба в середине пролетов составляют:

f = 1/p *S*l2 = 13.5 * 10′-5 1/cm * 5/48 * 300’2 cm2 = 2 cm.
f = 1/200 = 300 cm/200 = 1. 5 cm.
Fm = 2 cm = f = 1.5 cm.

Все условия выполнены с использованием армирования, где (Ø8 АКП-СП с учетом шага равным 200).

Вернуться к оглавлению

Вывод

1. Армирования плиты межэтажных перекрытий с пролетом, который не превышает 3 метров с использованием стальных арматур, тогда данные будут составлять Ø8 A-500С с учетом шагом равным 200.

2. Армирования плиты с учетом различных пролетов и использовании арматуры, выполненной из стеклопластика, то данные могут быть нескольких вариантов:

  • Ø14 АКП-СП с учетом шага равным 200;
  • Ø10 АКП-СП с учетом шага равным 100.

3. Если использовать в качестве армирования сетки, материал которой Ø8 АКП-СП и даже с             учетом шага равным 100, то максимальные данные прогибы плиты будут составлять больше           всех  существующих приделов, что не желательно.

Вернуться к оглавлению

Сравнение вариантов армирования, вывод расчета

Тип арматурыРасчет диаметра.Показатели шагаУчетные данные ASДанные прогиба (см)Данные предельного прогиба (см)
А-500С82002.511.271.5
АКП-СП142007.691.29
101007.861.30
81005.052.00

Сравнительный этап “расчет плиты арматуры” довольно-таки прост. Ведь вы наверняка заметили, что формулы, использующиеся при выводе точных данных расчета, похоже и практически одинаковы во многих случаях.Данная методика вычисления принимается уже достаточно давно и не только в строительных тематиках, но и в продвижении статистики экономики и для более быстрого и точного расчета различных бухгалтерских данных.

Если рассматривать сравнение двух, совершенно различных типах арматуры, как показатель на функциональность, то расчет покажет, что АКП-СП в несколько раз превосходит своего соперника. Перед человеком открыто огромное количество возможностей, с использованием данного продукта. Однако это расчет показывает, что хоть и многочисленные возможности у А-500С, но качество выполнения работ скорее отличается в положительную сторону, что не наблюдается у АКП-СП.

Вернуться к оглавлению

Вычисление расчета нагрузки, показатели АКП-СП и А-500, сравнение

Нагрузка. При вычислении точного расчета нагрузки для АКП-СП, мы использовали формулу: A2 = 7.86 cm2. А для А-500 аналогичную, так как показатели были похожими: A2 =1.55 cm2. Единственным различием в данной формуле, – являются показатели данных размера. АКП-СП имеет немного больший размер, чем А-500, в соответствии при вычислении АКП-СП получают аналогичный результат: M = Fa/b*h0 = Ea/Eb = 7.69cm2/100 cm * 14 cm * 550000 kg/cm2 / 3.1 * 10’2 kg/cm = 0.0098, но при вычитывании коэффициентов получаем: М = 7,69, округлив = 7,7 cm. Поэтому при вычитывании коэффициентов у арматуры АКП-СП получают различные результаты: 1,3; 2; 1,29.

Также для вычисления более точного расчета в сфере показателей данных шагов, результаты которых округлены и сходны, применяли формулу для вычисления точного расчета. Формула является длиной, поэтому если не смотреть на результаты относительно сравнения, то запишем следующим образом: f = 1/p * S*L2. Интересно то, что данная формула использовалась для расчета данных при АКП-СП и А-500 одновременно.

Это показывает, что расчет имеет практически одинаковые значения, но разница образуется при коэффициенте L2, которая не имеет заметные отличия. Например, у А-500 данные равны 300, то уже АКП-СП имеет различия, так как показатели могут равняться 200, 150 и т.д.

Сравнения подобных продуктов никогда не может быть абсолютно точным, так как погрешности точно не выведены, а для рассмотрения наиболее точного расчета можно использовать методику коэффициентов, значения которых будут равны диаметру и длине товаров. Также за k1, k2, k3 можно брать показатели: 7,86, 2, 7,69, потому что в данном случае не имеет значения коэффициент k3, а самым значимым будет являться k1, ведь именно данный показатель используется для расчета самых различных данных в сфере сравнения АКП-СП и А-500.

Не стоит останавливаться только на АКП-СП, хоть он и является самым распространенным в строительном применении, но расчет А-500 не широк, хоть и продукт востребован. Это напрашивается на вывод:

  • для наиболее узких целей в строительной тематик стоит использовать продукт А-500, показатели которого не широки, но практически идеализированы многими компаниями. Товар имеет высокие показатели шага арматуры, но обратно невысокие данные прогиба;
  • АКП-СП следует использовать в наиболее крупном производстве и большой компании, которая будет иметь средства для покупки данного товара. АКП-СП является наиболее производимым и востребованным сегодня в сфере арматуры плит. Используется для множеств целей, имеют которые подобный характер, что и в нашем случае. Рекомендован производителями многих компаний и строительных организаций.

Следовательно, эксперты рекомендуют вам АКП-СП, так как мощнее показатели, а мелкие компании предпочитают А-500. И поэтому в зависимости от того, на сколько велика компания и имеет средств для приобретения товара, и будет зависеть продуктивность от продукта. Ведь стоит учитывать множество факторов, такие как, например, опыт в данной сфере. Сроки выполнения работы тоже повлияют на продуктивность выбранного вами товара.

Как вы уже и догадались, АКП-СП имеет большую стоимость, чем А-500. Фактически только преимущества для большой компании представляет АКП-СП, а ведь производители данного продукта изначально хотели издать данный товар для не больших целей, но некоторые компании, немного позже, подхватили данную идею и стали выпускать для более широкого применения, ведь и показатели можно у одного и того же прибора снять разные, если использовать АКП-СП:

  • одновременно показатели данных AS достигают как почти 8, так и 5, что и показывает на применении больших и менее больших целей;
  • еще одним преимуществом АКП-СП является наличие небольших шагов, которые могут не достигать и 200, а являться 100. Это важное отличие между А-500 и АКП-СП, так как А-500 не допустимы показатели шагов в размере, например, 100. Делают уникальным продукт и еще более необходимым в строительстве данные показатели.

Композитную арматуру используют в согласовании с условиями предназначенной документации с целью системо-строений и зданий разного назначения:

1. Арматура специализирована с целью употребления в индустриально-цивильном, качественном строительстве.
2. Использование в бетонированных системах строений и зданий разного назначения.
3. С целью применения в элементарных и сложных бетонах (армопенобетон, плиты перекрытия, в плитах покрытия, вадиных фундаментах).
4. В расслоенной кладке красновато-коричневых строений.
5. В свойстве дюбелей с целью крепления внешней термоизоляции стенок строений.
6. В свойстве сеток и стержней в системах.
7. В свойстве упругих взаимосвязей трехслойных неподвижных стенок строений и построек цивильного, промышленного и сельскохозяйственного возведения, подсоединяющих опорный покров, покрытый слоем крепкого утеплителя.

Также необходимо учитывать следующие особенности:

  1. Применение около берег-укреплении.
  2. Мореходные и при-портовые постройки.
  3. Дренаж, агролесомелиорация и водоотвод.
  4. Путевое основание и огораживания.
  5. Компоненты инфраструктуры хим производств.
  6. Продукты из бетонов с пред-напряженным и не напряженным армированием (осветительные опоры, опоры ЛЭП, изолирующие траверсы ЛЭП; путевые и тротуарные плиты, неблагопристойные плиты, поребрики, столбики и опоры; жд шпалы; усложненные изделия в целях коллекторов, трубопроводных и трассопроводных (теплоцентрали, проводные каналы) общественных конструкций.
  7. При возведение жилищ со снимаемой опалубки.
  8. Перспективно с целью формирования сейсмо-устойчивых корпусов и зданий.

Использование неметаллической арматуры повышает период работы систем в 2-3 раза согласно сопоставлению с использованием, тем более при действии на них враждебных слоев, в том числе и хлористые соли, щелочи и кислоты.

Армирование монолитной плиты перекрытия своими руками

Содержание

  • 1 Что нужно знать об армировании перекрытий
  • 2 Каковы возможности армирования
  • 3 Как можно своими руками изготовить монолитную плиту перекрытия
    • 3. 1 Создание опалубки
  • 4 Как самостоятельно произвести армирование бетонной плиты перекрытия
    • 4.1 Заливка бетонной смеси

Прием армирования повсеместно встречается практически во всех областях строительства. С его использованием делают ступеньки для лестниц, крыльцо из бетона, монолитные плиты для перекрытий. Суть армирования заключается в органичном совмещении разных материалов в единое целое. Например, арматуры и бетона. Бетон обладает по своей природе очень высокой прочностью, но при этом слишком хрупкий на излом. Металл, входящий в состав арматуры, эластичен. Поэтому сочетание этих двух материалов создает некую синергию, то есть свойства железобетона значительно лучше и полезней свойств бетона или металла по отдельности. Железобетон способен выдержать такие вибрации и колебания, которые никогда не перенесет обычный бетон. По своей сути арматура играет роль некого скелета для изделий из бетона, ведь без нее он просто бы рассыпался на куски при первой же нагрузке.

Армирование поверхности перекрытий перед заливкой монолита

Что нужно знать об армировании перекрытий

Для осуществления армирования бетона применяют арматурный стальной прут. Его толщина варьируется от 8 до 14 мм при толщине плиты до 150 мм. при покупке готовых плит перекрытий необходимо учитывать то обстоятельство, что они выпускаются на заводах сплошными, ребристыми и пустотелыми. Особой популярностью пользуется последний вариант. Это обусловлено тем, что благодаря пустотам внутри бетонного монолита, такие плиты обладают относительно небольшим весом, прекрасными показателями теплоизоляции, плохой звукопроницаемостью, а также неплохо выдерживают деформацию.

Производят плиты перекрытия из тяжелого марок бетона. Их стандартные размеры характеризуются тремя величинами: длина – 4, 5 или 6 м, толщина – 140, 180 либо 220 мм, допустимая нагрузка – 150, 190 или 230 кг/м2.

При этом стоит понимать, что покупные плиты при укладке всегда образуют стыки, которые могут быть и ступенчатыми, что отрицательно влияет на ровность поверхности, образуемой ими. Если же произвести армирование монолитной плиты перекрытия своими руками, то мы получим однородную и ровную поверхность без стыков.

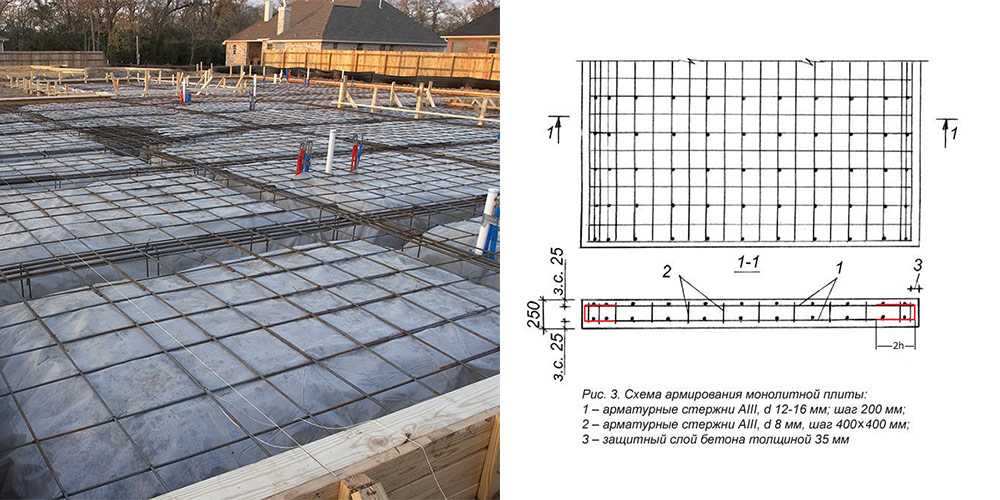

Схема армирования монолитной бетонной плиты перекрытия

Каковы возможности армирования

Применение конструкций из армированного бетона позволяет не только утеплить здание, но и ускорить в значительной степени процесс его возведения. Относительно небольшая масса плит с арматурой уменьшает нагрузку на фундамент. Сама же конструкция получается достаточно прочной и может выдержать не только длительное и значительное напряжение, но и серьезное воздействие огня. При пожаре армированные бетонные плиты перекрытий удерживают здание в течение часа, в то время, как деревянные рушатся уже через 25 минут.

Использование монолитных плит перекрытия с арматурой дает возможность возводить здания и сооружения с любой степенью сложности. С их помощью достаточно легко можно поправлять геометрические особенности помещения, а также создавать нестандартные перекрытия, как по размерам, так и по форме. Так как опорами для таких плит являются не только стены здания, но еще и различные арки с колоннами, возможности планировки возрастают в разы.

Как можно своими руками изготовить монолитную плиту перекрытия

В строительной литературе можно встретить очень простую формулу, с помощью которой легко рассчитать толщину перекрытия. Берут длину пролета и делят ее на 30. Полученный результат является оптимальной толщиной будущей плиты. Классическая схема армирования плит предполагает размещение рабочих стержней в верхней и в нижней частях плиты. Это перераспределяет нагрузку всей арматуры и упоров из катанки. При толщине плиты менее 80 мм, вполне достаточно будет использовать не арматурный прут, а проволочную сетку. Только нужно сделать так, чтобы она находилась внутри монолита. Для этого сетку приподнимают на 2,3 см над заливаемой поверхностью.

Арматурный прут с ребристой поверхностью

Арматурный прут между собой связывают проволокой или скрепляют сваркой. Первый способ более быстрый и удобный. Для связывания используют специальный крючок, который можно изготовить самостоятельно, а можно приобрести в магазине. В случае, когда плита предполагает толщину около 150 мм или даже больше, потребуется сделать два слоя арматуры. Слои делают друг над другом, скрепляя между собой перемычками. Размер получающихся ячеек должен варьироваться от 150 до 200 мм. Для нормальной прочности при самостоятельном изготовлении плиты перекрытия стоит использовать прут с одинаковым сечением. Чтобы прочность еще больше увеличить, можно привязать арматуру прутьями длиной от 40 до 150 мм к основной конструкции.

Распределение нагрузки на всю конструкцию происходит таким образом, что основная ее доля приходится на нижний слой арматуры. При этом верхний слой подвержен сжимающим воздействиям подобно бетону. Армирование производится путем заливания бетона в опалубку по всей поверхности перекрытия.

В целом весь процесс создания бетонной плиты перекрытия делится на три составляющие: монтаж опалубки, армирование и заливка бетона. Рассмотрим их все.

Создание опалубки

Опалубка для заливки монолитного перекрытия напоминает горизонтальную «палубу» из специальной влагостойкой фанеры, толщина которой 18-25 мм или сколоченной плотно обрезной доски толщиной 40 мм. Устанавливают ее по надежным поддерживающим балкам из деревянного бруса (80-100х100 мм), расположенным горизонтально.

Горизонтальные брусковые балки поддерживаются прочными вертикальными стойками, которые бывают готовыми, специальными (телескопическими) либо приготовленными самостоятельно из цельного бруса 100х100 мм, кругляка, имеющего диаметр 80-100 мм, а также прочных металлических труб или швеллера.

Для определения потребности в материалах для сооружения опалубки, нужно вычислить площадь всего перекрытия и его толщину. Последняя бывает от 10 до 20 см, в зависимости от того, какая ширина пролета и планируемая при будущей эксплуатации нагрузка. Прочность опалубки должна быть такова, чтобы без малейшей деформации выдержать вес бетона и той арматуры, которая будет в него вмурована. При толщине перекрытия в 20 см, вес образующейся плиты составляет около 500 кг на каждый м2. Поверхность опалубки лучше всего делать из обычной или ламинированной 20-миллиметровой фанеры. При использовании фанеры с ламинированным покрытием вы получите идеально гладкий потолок, не требующий большого объема отделочных работ. Высоту установки опалубки определяют с использованием нивелира или строительного уровня. Для этого отбивают горизонтальную линию, которая должна соответствовать высоте будущего перекрытия, по периметру всего пролета.

При использовании телескопических стоек их устанавливают в первую очередь по краям, применяя треноги и унивилки (короны). По стойкам устанавливают балки продольного направления на расстоянии в 2 м. Только после этого можно устанавливать промежуточные стойки. Не обязательно делать треноги на все. Обычно достаточно снабдить этой конструкцией 30 – 40% стоек. Расстояние между промежуточными опорами делают из расчета мощности перекрытия и толщины самих стоек. Усреднено на одну стойку с нагрузкой 900 – 1200 кг должно выделяться не более 1 м2 опалубки.

Схема опалубки для заливки бетонной плиты перекрытия

Если принято решение использовать самодельные стойки, то их длина должна соответствовать высоте установки нижней части продольных балок. Устанавливают самодельные стойки с шагом в 1 м на твердое основание или толстые обрезки доски с достаточной площадью. По продольным лагам помещаются поперечные на расстоянии друг от друга в 0,5 м, а сверху на них укладываются листы толстой фанеры. Верхняя поверхность этой конструкции обязана быть строго горизонтальной и отвечать заранее зафиксированному уровню.

При применении для верхней части опалубки обрезных досок, они должны быть совмещены вплотную, а поверх них кладется плотная полиэтиленовая пленка либо рубероид. По всему периметру дощатой опалубки монтируется бортик равномерной высоты, соответствующей толщине перекрытия. По углам его нужно надежно соединить.

Как самостоятельно произвести армирование бетонной плиты перекрытия

Стальная арматура класса А3 производится методом горячего проката. Она бывает от 8 до 14 мм в диаметре с гладкой или ребристой поверхностью. Она лучше всего подойдет для самостоятельного создания монолитного армированного перекрытия. Первую сетку монтируют в нижней части предполагаемой плиты, а вторую соответственно в верхней. Опалубка должна быть выставлена таким образом, чтобы обе сетки находились внутри монолита плиты. Расстояние от верхней сетки до поверхности должно быть не менее 2 см. В сетку арматуру нужно связывать вязальной проволокой, образуя ячейки со сторонами 200 или 150 мм. Сегодня существуют специальные машинки для вязки арматуры, но можно это делать и обычным ручным крючком.

Двухслойная укладка арматуры

Использование сварочного аппарата целесообразно только тогда, когда вы хорошо умеете с ним управляться, так как неумелые действия могут привести к истончению прутьев в местах сварки, что обязательно приведет к разрушению. По всей длине сетки разрывов быть не должно, поэтому при недостаточности длины прутьев, их следует наращивать внахлест не менее 50 см. При этом все стыки нужно размещать в шахматном порядке. По всем краям сетки связываются в П-образные фигуры. Изгибать пруты нужно только при острой необходимости без нагревания. Перекаливание металла нарушает его внутреннюю структуру, что может привести к перелому прута. В тех местах, где предполагаются дополнительные нагрузки, армируют в особом режиме с дополнительными прутьями. При армировании следует и учитывать те места, где будут проходить инженерные коммуникации. По возможности в них лучше сразу оставить отверстия, вставив отрезок трубы. Особо требует усиления вся площадь опоры на стены и колонны. В последнем случае усиления должны быть объемными.

Заливка бетонной смеси

После того, как вся сетка из арматуры будет связана, можно приступить к ее заливке. Для этого лучше всего использовать бетононасос. Если же объем работ не очень велик, то вполне можно справиться и без него. В таком случае вам понадобятся хотя бы два помощника, которые будут замешивать бетон в бетономешалке и поднимать его вам для заливки. В процессе заполнения опалубки бетонным раствором нужно периодически производить уплотнение смеси. Лучше всего для этого подойдет специальный строительный вибратор, но при неимении такового можно просто время от времени ритмично постукивать молотком по опалубке или открытым частям арматурной сетки.

В процессе затвердевания происходит значительная усадка бетона, что при ускоренном процессе высыхания может привести к возникновению микротрещин. В связи с этим на протяжении нескольких дней залитую плиту нужно поливать водой, тем более в жару. Однако нужно знать, что воду стоит разбрызгивать из шланга с дождевальной насадкой или лейкой, так как прямая струя может повредить поверхность еще не схватившегося бетона. Иногда для избежание появления трещин под самый нижний слой кладут специальную полимерную сетку, а всю остальную конструкцию сооружают уже поверх нее. В других случаях полимерную сетку применяют в качестве основного армирующего элемента. Это делают там, где невозможно соорудить арматуру из прутьев и даже проволоки.

Заливка бетона из бетононасоса

Полное застывание бетона произойдет не раньше, чем через 3 – 4 недели. До этого времени не стоит производить какие-либо работы на объекте и разбирать опалубку. По истечении этого срока опалубка демонтируется и получается бетонная плита перекрытия, которая является черновым потолком для помещений под ней. Таким способом можно создавать даже криволинейные перекрытия любой конфигурации.

При строительстве собственного дома или коттеджа вполне возможно создать самостоятельно бетонные плиты перекрытия с арматурой внутри. Эта конструкция намного надежнее и долговечнее деревянной, но сооружать ее стоит только на прочных бетонных или кирпичных стенах. Использование в качестве стенового материала легкобетонных блоков или древесины исключает такую возможность, так как такие стены могут не выдержать вес железобетонного перекрытия.

Зона притирки арматуры в колонне-Civil Tutor

Зона притирки арматуры в колонне : Как мы все знаем, стандартная длина арматурных стержней составляет 12 метров. Если необходимо увеличить пролет структурного элемента, такого как балка или колонна, за пределы обычной длины арматурного стержня, мы также должны увеличить длину стальных стержней, добавив дополнительные арматурные стержни. Если прямые стержни добавляются встык, существует риск выскальзывания стали из бетона, чего можно избежать, перекрывая стержни. Цель перекрытие арматуры предназначено для того, чтобы стальные стержни были соединены так, чтобы нагрузка могла безопасно передаваться с одного стального стержня на другой.

Таким образом, основными функциями перекрытия арматуры являются;

  • Для сохранения непрерывности стали
  • Для безопасного переноса нагрузки с одного стержня на другой.

В этой статье я собираюсь обсудить, каким должно быть положение перекрытия арматуры в колоннах. Чтобы упростить вам задачу, рассмотрим стык плиты-балки.

Давайте разделим столбец на 3 зоны, т. е. зону A, зону B и зону C. Зона A и зона C считаются наиболее критическими зонами по сравнению с промежуточной зоной, т. е. зоной B. Причина в том, что из-за боковым нагрузкам, то есть сейсмическим или ветровым нагрузкам, эти концевые зоны подвергаются максимальному изгибающему моменту по сравнению с промежуточной зоной (зона B).

Fo r На иллюстрации рассмотрим колонну, на которую действует боковая нагрузка .

Если нагрузка приложена в зоне A, она будет стремиться изогнуть колонну таким образом, что максимальный момент будет создан в зоне C.

Если эта нагрузка приложена в зоне B, обе концевые зоны будут испытывать максимальный изгибающий момент по сравнению с промежуточной зоной.

Аналогично, если нагрузка приложена в зоне C, максимальный момент будет создаваться в зоне A.

Во всех случаях крайние зоны будут испытывать максимальный изгибающий момент, что означает максимальное растяжение. Следовательно, было бы небезопасно перекрывать арматурные стержни в любой из критических зон, т. е. в зонах растяжения, а следует предусмотреть в промежуточной зоне, где элемент испытывает минимальный изгибающий момент. Это относится как к балкам, так и к колоннам.

Следует отметить, что перекрытие стержней не должно выполняться на одном уровне внутри элемента, а должно выполняться на разных уровнях, чтобы избежать коробления колонны.

Согласно IS 13920 обе критические зоны расположены на расстоянии L/4 от их соответствующих концов.

Примечание: –

  • Избегайте перехлеста в зоне растяжения и на стыке балки/колонны/плиты из-за максимального напряжения.
  • Верхний и нижний концы колонны испытывают максимальный изгибающий момент.
  • Стяжки должны располагаться близко друг к другу по всей зоне притирки

Посмотрите это видео для четкого понимания

Армирующая сетка внахлест: как рассчитать нахлест

Использование армирующей сетки плиты надстройки и фундаментные плиты, или вертикальные, такие как стены жесткости и основные стены вокруг лестничных клеток или лифтов. Использование такого армирования оправдано тем, что оно обеспечивает жесткость и прочность более чем в одном направлении в плане элемента, что и является причиной использования элементов пластинчатого типа в конструкции.

Почему сетчатая ткань с перекрытием?

Плиты и стены обычно покрывают расширенные поверхности, но производители обычно предоставляют арматурную сетку размером от 2,0 м до 5,0 м для облегчения транспортировки и размещения (стандартные листы сетки имеют размер 2,4 м x 4,8 м, а листы торговой сетки меньше, на 3,6 м x 2,0 м).

Таким образом, на этапе строительства внахлест (или соединение внахлест ) необходимо для обеспечения безопасной передачи напряжений в арматуре (на растяжение и сжатие) между соседними модулями сетки (см. рис. 1).

Инженер должен убедиться, что концы сетчатых стержней модулей, подлежащих сращиванию, жестко скреплены между собой и связаны проволокой. Следует отметить, что перекрытие является наиболее распространенным способом передачи усилий от одного арматурного стержня к другому, но не единственным. В качестве методов также доступны механические соединения арматуры или сварка, особенно в случаях повышенных ограничений на рабочем месте.

Однако следует отметить, что в случае с арматурной сеткой притирка стержней является единственным жизнеспособным решением, учитывая количество арматурных стержней, которые необходимо притереть, поскольку два других метода требуют большого объема работы на арматурный стержень.

Расчет длины круга и зоны вытирания

Продолжительность проектного круга Согласно BS EN 1992, Eurocode 2 дается следующей формулой:

L 0 = α 1 α 2 α α 1 α 2 α. 3 α 5 α 6 · l b,rqd ≥ l 0,min



Where the coefficients a 1 , a 2 , a 3 , and a 5 введены для учета влияния формы стержня, защитного слоя бетона, удержания за счет поперечной несварной арматуры и удержания поперечным давлением соответственно.

Коэффициент a 6 отражает влияние процентного соотношения стержней с напуском ρ1 в пределах рассматриваемой зоны и равен √ ρ1 / 25, но находится в диапазоне от 1,0 до 1,5.

Параметр l b.req – необходимая базовая расчетная длина анкеровки для передачи усилий от арматурной стали к бетону, равная, согласно EC2, ⦰/4 ∙ σsd / fbd, где ⦰ – диаметр арматурного стержня , σсд. — расчетное напряжение арматуры, а fbd — расчетное напряжение связи.

Минимальная длина колена l 0.min определяется по следующей формуле:0097 ; 15Ф; 200 мм}



Еврокод 2 предлагает нахлест арматуры располагать в шахматном порядке , чтобы не создавать большую зону разрыва, которая потенциально может привести к разрушению элемента.

В случае использования армирующей сетки, поскольку это решение нецелесообразно, так как модули сетки поступают на строительную площадку в готовом виде, необходимо увеличить длину нахлеста, приписав большее значение коэффициенту 6 (для ρ1 > 50%).

При проверке количества арматуры, наложенной внахлест в определенном сечении, необходимо учитывать любые нахлесты, расположенные в зоне в пределах 0,65 l0 с обеих сторон сечения. Кроме того, в случае, когда арматурная сетка подвергается сжатию (например, нижняя арматура в зонах опор плиты) , длина внахлест больше, чем в случае арматурной сетки, подвергаемой растяжению (например, нижняя арматура в середине пролета плиты). зоны). Это связано с тем, что в случае коэффициентов сжатия a 1 , 2 , 3 и 5 установлены равными единице, так как форма стержня, бетонное покрытие, поперечная арматура и давление не помогают уменьшить длину нахлеста, как это делается для арматуры под напряжение. Кроме того, в случаях стыковки арматурных сеток в зонах с плохим сцеплением, как, например, на верхней грани железобетонных плит толщиной более 250 мм, длину нахлеста, рассчитанную по вышеприведенным формулам, необходимо умножить на 0,7.

В отношении расположения зон нахлеста в плане (для горизонтальных элементов) и по высоте (для вертикальных элементов) перекрытие не следует выполнять в зонах высоких внутренних сил (например, изгибающих моментов), таких как основание стен жесткости, где изгибающий момент из-за боковых (ветровых или сейсмических) воздействий самый высокий, или железобетонные плиты в середине пролета или опоры на балки (места пиковых моментов при постоянных нагрузках).

Риски неправильного или некачественного нахлеста сетчатой ​​ткани

В случаях, когда длина нахлеста недостаточна или отсутствует, напряжения арматуры не могут быть адекватно переданы между арматурными стержнями. В этом случае напряжение должно передаваться от арматурной стали к окружающему бетону.

Так как бетон имеет более низкую устойчивость к нагрузкам как при растяжении, так и при сжатии по сравнению с арматурной сталью, материал, который определяет поведение элемента, — это бетон. Поэтому в зонах, подверженных растяжению, ожидается появление крупных трещин, а в зонах, подверженных сжатию, обычно наблюдается выкрашивание бетона.

Такие недостатки могут привести к драматическим последствиям для структурной целостности элементов конструкции, особенно в случаях, когда может произойти ограниченное перераспределение, например, в стенах или колоннах (см. рис. 2).

Фотография сделана Кеннетом Дж. Элвудом [1]

Ссылки

[1] Дж.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
