Содержание

Толщина утеплителя в таблице. Правила расчета

Правильный расчет теплоизоляции повысит комфортность дома и уменьшит затраты на обогрев. При строительстве не обойтись без утеплителя, толщина которого определяется климатическими условиями региона и применяемыми материалами. Для утепления используют пенопласт, пеноплекс, минеральную вату или эковату, а также штукатурку и другие отделочные материалы.

Как рассчитать утепление самостоятельно

Чтобы рассчитать, какая должна быть у утеплителя толщина, необходимо знать величину минимального термосопротивления. Она зависит от особенностей климата. При ее расчете учитывается продолжительность отопительного периода и разность внутренней и наружной (средней за это же время) температур. Так, для Москвы сопротивление передаче тепла для наружных стен жилого здания должно быть не меньше 3,28, в Сочи достаточно 1,79, а в Якутске требуется 5,28.

Термосопротивление стены определяется как сумма сопротивления всех слоев конструкции, несущих и утепляющих. Поэтому толщина теплоизоляции зависит от материала, из которого выполнена стена. Для кирпичных и бетонных стен требуется больше утеплителя, для деревянных и пеноблочных меньше. Обратите внимание, какой толщины бывает выбранный для несущих конструкций материал, и какая у него теплопроводность. Чем тоньше несущие конструкции, тем больше должна быть толщина утеплителя.

Если требуется утеплитель большой толщины, лучше утеплять дом снаружи. Это обеспечит экономию внутреннего пространства. Кроме того, наружное утепление позволяет избежать накопления влаги внутри помещения.

Теплопроводность

Способность материала пропускать тепло определяется его теплопроводностью. Дерево, кирпич, бетон, пеноблоки по-разному проводят тепло. Повышенная влажность воздуха увеличивает теплопроводность. Обратная к теплопроводности величина называется термосопротивлением. Для его расчета используется величина теплопроводности в сухом состоянии, которая указывается в паспорте используемого материала. Можно также найти ее в таблицах.

Приходится, однако, учитывать, что в углах, местах соединения несущих конструкций и других особенных элементах строения теплопроводность выше, чем на ровной поверхности стен. Могут возникнуть “мостики холода”, через которые из дома будет уходить тепло. Стены в этих местах будут потеть. Для предотвращения этого величину термосопротивления в таких местах увеличивают примерно на четверть по сравнению с минимально допустимой.

Пример расчет

Нетрудно произвести с помощью простейшего калькулятора расчет толщины термоизоляции. Для этого вначале рассчитывают сопротивление передаче тепла для несущей конструкции. Толщина конструкции делится на теплопроводность используемого материала. Например, у пенобетона плотностью 300 коэффициент теплопроводности 0,29. При толщине блоков 0,3 метра величина термосопротивления:

0,3/0,29=1,03.

Рассчитанное значение вычитается из минимально допустимого. Для условий Москвы утепляющие слои должны иметь сопротивление не меньше чем:

3,28-1,03=2,25

Затем, умножая коэффициент теплопроводности утеплителя на требуемое термосопротивление, получаем необходимую толщину слоя. Например, у минеральной ваты с коэффициентом теплопроводности 0,045 толщина должна быть не меньше чем:

0,045*2,25=0,1 м

Кроме термосопротивления учитывают расположение точки росы. Точкой росы называется место в стене, в котором температура может понизиться настолько, что выпадет конденсат – роса. Если это место оказывается на внутренней поверхности стены, она запотевает и может начаться гнилостный процесс. Чем холоднее на улице, тем ближе к помещению смещается точка росы. Чем теплее и влажнее помещение, тем выше температура в точке росы.

Толщина утеплителя в каркасном доме
В качестве утеплителя для каркасного дома чаще всего выбирают минеральную вату или эковату.

Необходимая толщина определяется по тем же формулам, что и при традиционном строительстве. Дополнительные слои многослойной стены дают примерно 10% от его величины. Толщина стены каркасного дома меньше, чем при традиционной технологии, и точка росы может оказаться ближе к внутренней поверхности. Поэтому излишне экономить на толщине утеплителя не стоит.
Как рассчитать толщину утепления крыши и чердака
Формулы расчета сопротивления для крыш используют те же, но минимальное термосопротивление в этом случае немного выше. Неотапливаемые чердаки укрывают насыпным утеплителем. Ограничений по толщине здесь нет, поэтому рекомендуется увеличивать ее в 1,5 раза относительно расчетной. В мансардных помещениях для утепления крыши используют материалы с низкой теплопроводностью.

Как рассчитать толщину утепления пола
Хотя наибольшие потери тепла происходят через стены и крышу, не менее важно правильно рассчитать утепление пола. Если цоколь и фундамент не утеплены, считается, что температура в подполе равна наружной, и толщина утеплителя рассчитывается также, как для наружных стен. Если же некоторое утепление цоколя сделано, его сопротивление вычитают из величины минимально необходимого термосопротивления для региона строительства.

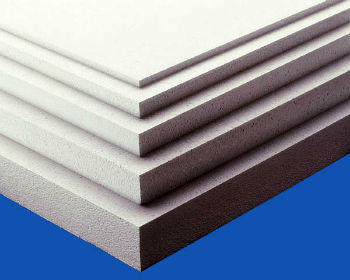

Расчет толщины пенопласта
Популярность пенопласта определяется дешевизной, низкой теплопроводностью, малым весом и влагостойкостью. Пенопласт почти не пропускает пара, поэтому его нельзя использовать для внутреннего утепления. Он располагается снаружи или в середине стены.
Теплопроводность пенопласта, как и других материалов, зависит от плотности. Например, при плотности 20 кг/м3 коэффициент теплопроводности около 0,035. Поэтому толщина пенопласта 0,05 м обеспечит термосопротивление на уровне 1,5.
Толщина утепления стен
При утеплении стен важно не ошибиться в выборе толщины и вида утеплителя. Часто жильцы хотят сэкономить там, где экономить нельзя – на толщине утепления стен. Цена утепления от этого выигрывает не сильно, ведь работа и отделка дороже. Но последующие за этим потери гораздо более значительные.
Экономить на толщине утеплителя – невыгодно. В СНИП приведены значения минимального сопротивления ограждающих конструкций (стен) которые были рассчитаны из экономической целесообразности.
Т.е. применять слой утепления тоньше, чем требует норматив не выгодно. Это влечет перерасход средств на отопление. А если не топить, то будет ущерб комфорту. В общем, сопротивление теплопередаче стен должно быть в соответствии с нормативом или больше.
А какая для этого потребуется толщина утепления стен?
Требования нормативов
На фото приведены требования СНИП по сопротивлению теплопередаче ограждающих конструкций. Можно заметить, что для стен требования более низкие по сравнению с потолками, крышей и полами. Это говорит о распределении тепла в доме, и доле утечек через те или иные конструкции.
Основной вопрос возникает по нахождению градусо-суток отопительного периода. Можно сказать, что для климатической зоны Москвы это значение составляет примерно 5000 С х сут.
Поэтому требования для средней полосы (умеренный климат) примерно принимаются в соответствии от 4000 до 6000 С х сут. А точно количество градусо-суток можно вычислить в соответствии со СНиП для каждой области или города.

Т.е. для климатической зоны под условным название «Москва», где среднегодовая температура примерно +4 град. С, требуемое сопротивление теплопередаче стен принимается примерно 3,2 м2С/Вт.
Как рассчитывается толщина утеплителя
Сопротивление теплопередаче утепленной стены складывается из сопротивления собственно стены и сопротивления слоя утеплителя.
Сопротивление теплопередаче стены можно найти зная ее толщину и материал из которого она сделана. Необходимо поделить толщину стены на коэффициент теплового сопротивления материала.
Для примера рассчитаем стену из кирпича толщиной 36 см. Тогда сопротивление теплопередаче стены составит — 0,36 м / 0,7 Вт/мС = 0,5 м2С/Вт.

Теперь найдем сколько теплового сопротивления нужно добавить этой стене, что бы достигнуть требований норматива.
Отнимем от нормативных требований полученное значение. Для примера принимаем, что стена находится в климате Москвы. Тогда 3,2 – 0,5=2,7 м2С/Вт.
Следовательно, у слоя утепления минимальное сопротивление теплопередаче должно быть 2,7 м2С/Вт.
Найдем минимальную толщину пенопласта для утепления этой стены. Умножим коэффициент его теплопроводности на требуемое сопротивление теплопередаче. 0,037х2,7=0,1 м.
Найдем минимальную толщину минеральной ваты – 0,045х2,7=0,12 м.
Но нужно учитывать, что это минимальные значения, исходя из экономической целесообразности. Больше можно (но любой слой проверяется по паропроницаемости (ниже)), меньше делать нельзя. Т.е. если бы строительство вела организация, то нарушения гос. норматива повлекло бы ответственность…

Что подходит для стен
Приведены результаты расчетов для различных климатических зон.
Показаны градусо-сутки отопительного периода (С х сут.) и минимальная толщина утеплителя (м).
Какая толщина утеплителя для кирпичной стены 0,36 м
Пенопласт
2000 – 0,06
4000 – 0,09
6000 – 0,11
8000 – 0,14
1000 – 0,16
12000 – 0,19
Минеральная вата
2000 – 0,07
4000 – 0,1
6000 – 0,14
8000 – 0,17
1000 – 0,2
12000 – 0,23
Какая толщина утеплителя для железобетонной стены 0,30 м. Нужно учесть, что собственное сопротивление теплопередаче такой стены составляет около 0,14 м2С/Вт
Пенопласт
2000 – 0,07
4000 – 0,1
6000 – 0,12
8000 – 0,15
1000 – 0,18
12000 – 0,2
Минеральная вата
2000 – 0,09
4000 – 0,12
6000 – 0,15
8000 – 0,18
1000 – 0,22
12000 – 0,25
Проверка по паропроницаемости слоев
Вопрос толщины утепления стен тесно увязан с паропроницаемостью слоев в единой конструкции.
На ограждающей конструкции дома (стены, потолок полы) всегда будет перепад температуры. Внутри конструкции будет находиться точка росы. В тоже время через стены, потолок, крышу, полы будет проходить водяной пар, и когда на улице холодно, то направление его движения будет из помещения наружу.
Если пар не встретит препятствий на своем пути на улицу, то его накопления внутри стены не произойдет. А если на пути пара образуется повышенное сопротивление его движению, то конструкция намокнет от сконденсировавшейся воды. В однослойной стене повышенного сопротивления движению пара не бывает. Но когда появляется слой утепления, то на паропроницаемость слоев необходимо обращать пристальное внимание.
Нужно что бы выполнялось правило – наружный слой должен быть более паропрозрачный. А так как мы утепляем снаружи, то следовательно, слой утеплителя, должен быть более проницаемый для пара чем сама стена.
Иногда пользуются приемом разделения слоев пароизолятором. Но при этом пароизоляция должна быть абсолютной, что бы полностью прекратилось движение пара сквозь конструкцию. Тогда на пар находящийся в стене действие парциального давления прекращается и его накопление в конструкции не происходит.
Паропроницаемость слоя можно определить разделив толщину слоя на коэффициент паропроницаемости материала.
Например, для кирпичной стены толщиной 36 сантиметров — 0,36/0,11=3,27 м2 • ч • Па/мг.
Слой пенопласта толщиной 12 сантиметров будет сопротивляться движению пара – 0,12/0,05=2,4 м2 • ч • Па/мг.
Условие паропрозрачности слоев выполняется – 2,40 меньше 3,27.
Следовательно, кирпичную стену толщиной в 36 см можно утеплять слоем пенопласта толщиной 12 сантиметров.
Определенная расчетом толщина утепления стен должна соблюдаться и при строительстве. Нужно помнить, что найти толщину утепления стен не сложно, важно соблюсти теорию на практике.
Как рассчитать толщину утеплителя
Даже популярные ныне коттеджи из бревна или профилированного бруса необходимо утеплять дополнительно или возводить их из практически несуществующего на рынке деревянного массива толщиной в 35-40 см. Что уж говорить о каменных строениях (блочных, кирпичных, монолитных).
Что значит «утеплиться правильно»
Итак, без теплоизоляционных слоёв обойтись нельзя, с этим согласится подавляющее большинства домовладельцев. Некоторым из них приходится изучать вопрос во время строительства собственного гнёздышка, другие озадачиваются утеплением, чтобы фасадными работами улучшить уже эксплуатируемый коттедж. В любом случае подходить к вопросу необходимо очень скрупулёзно.
Одно дело соблюдение технологии утепления, но ведь часто застройщики допускают ошибки на стадии закупки материала, в частности неправильно выбирают толщину утепляющего слоя. Если жилище окажется слишком холодным, то находиться в нём будет, мягко говоря, некомфортно. При благоприятном стечении обстоятельств (наличие запаса производительности теплогенератора) проблему получится решить увеличением мощности отопительной системы, что, однозначно, влечёт за собой существенный рост расходов на покупку энергоносителей.
Но обычно всё заканчивается куда печальнее: при малой толщине утепляющего слоя ограждающие конструкции промерзают. А это становится причиной перемещения точки росы вовнутрь помещений, из-за чего на внутренних поверхностях стен и перекрытий выпадает конденсат. Потом появляется плесень, разрушаются строительные конструкции и отделочные материалы… Что самое неприятное, так это тот факт, что невозможно устранить неприятности малой кровью. Например, на фасаде придётся демонтировать (или «похоронить») финишный слой, затем создать ещё один барьер из утеплителя, а потом снова отделать стены. Очень недёшево выходит, лучше сразу всё сделать как положено.
Важно! Технологичные современные утеплители мало стоить не будут, причём с увеличением толщины пропорционально будет расти и цена. Поэтому создавать слишком большой запас по теплоизоляции обычно смысла нет, это – пустая трата средств, особенно если случайному сверхутеплению подвергается только часть конструкций дома.
Принципы расчёта утепляющего слоя
Теплопроводность и термическое сопротивление
Прежде всего, нужно определиться с главной причиной охлаждения здания. Зимой у нас работает система отопления, которая греет воздух, но сгенерированное тепло проходит через ограждающие конструкции и рассеивается в атмосфере. То есть происходят теплопотери – «теплопередача». Она есть всегда, вопрос лишь в том, получается ли их восполнить посредством отопления, чтобы в доме оставалась стабильная положительная температура, желательно на уровне + 20-22 градусов.
Важно! Заметим, что очень немаловажную роль в динамике теплового баланса (в общих теплопотерях) играют различные неплотности в элементах здания – инфильтрация. Поэтому на герметичность и сквозняки тоже следует обращать внимание.
Кирпич, сталь, бетон, стекло, деревянный брус… — каждый материал, применяемый при строительстве зданий, в той или иной мере обладает способностью передавать тепловую энергию. И каждый из них обладает обратной способностью – сопротивляться теплопередаче. Теплопроводность является величиной неизменной, поэтому в системе СИ существует показатель «коэффициент теплопроводности» для каждого материала. Данные эти важны не только для понимания физических свойств конструкций, но и для последующих расчётов.
Приведём данные для некоторых основных материалов в виде таблицы.
№ Материал Коэффициент теплопроводности Вт/(мК)
1 Сталь 52
2 Стекло 1,15
3 Железобетон с щебнем 1,7-2
4 Минеральная вата 0,035-0,053
5 Сосна влажности 15% 0,15-0,23
6 Кирпич с пустотами 0,44
7 Кирпич сплошной 0,67- 0,82
8 Пенопласт 0,04-0,05
9 Пенобетонные блоки 0,3-0,5
Теперь о сопротивлении теплопередаче. Значение сопротивления теплопередаче обратно пропорционально теплопроводности. Этот показатель относится и к ограждающим конструкциям, и к материалам как таковым. Он используется для того, чтобы охарактеризовать теплоизоляционные характеристики стен, перекрытий, окон, дверей, кровли…
Для расчёта термического сопротивления используют следующую общедоступную формулу:*
R=d/k.
Показатель «d» здесь означает толщину слоя, а показатель «k» — теплопроводность материала. Получается, что сопротивление теплопередаче напрямую зависит от массивности материалов и ограждающих конструкций, что при использовании нескольких таблиц поможет нам рассчитать фактическое теплосопротивление существующей стены или правильный утеплитель по толщине.
Для примера: стена в половину кирпича (полнотелого) имеет толщину 120 мм, то есть показатель R получится 0,17 м²·K/Вт (толщина 0,12 метра, разделённая на 0,7 Вт/(мК)). Аналогичная кладка в кирпич (250 мм) покажет 0,36 м²·K/Вт, а в два кирпича (510 мм) – 0,72 м²·K/Вт.
Допустим, по минеральной вате толщиной 50; 100; 150 мм показатели термического сопротивления будут следующие: 1,11; 2,22; 3,33 м²·K/Вт.
Важно! Большинство ограждающих конструкций в современных зданиях являются многослойными. Поэтому, чтобы рассчитать, например, термическое сопротивление такой стены, нужно отдельно рассматривать все её прослойки, а затем полученные показатели суммировать.
Существуют ли требования к тепловому сопротивлению
Возникает вопрос: а каким, собственно, должен быть показатель сопротивления теплопередачи для ограждающих конструкций в доме, чтобы в помещениях было тепло, и в отопительный период расходовалось минимум энергоносителей? К счастью для домовладельцев, не обязательно снова использовать сложные формулы. Вся необходимая информация есть в СНиП 23-02-2003 «Тепловая защита зданий». В данном нормативном документе рассматриваются строения различного назначения, эксплуатируемые в различных климатических зонах. Это вполне объяснимо, так как температура для жилых помещений и производственных помещений не нужна одинаковая. Кроме того, отдельные регионы характеризуются своими предельными минусовыми температурами и длительность отопительного периода, поэтому выделяют такую усреднённую характеристику, как градусо-сутки отопительного сезона.
Важно! Ещё один интересный момент заключается в том, что основная интересующая нас таблица содержит нормируемые показатели для различных ограждающих конструкций. Это в общем-то не удивительно, ведь тепло покидает дом неравномерно.
Попробуем немного упростить таблицу по необходимому тепловому сопротивлению, вот что получится для жилых зданий (м²·K/Вт):
Регион по градусо-суткам Окна Стены Перекрытия холодного чердака и холодного подвала
2000 0,3 2,1 2,8
4000 0,45 2,8 3,7
6000 0,6 3,5 4,6
8000 0,7 4,2 5,5
10000 0,75 4,9 6,4
12000 0,8 5,6 7,3
Согласно данной таблице, становится понятно, что если в Москве (5800 градусо-суток при средней температуре в помещениях порядка 24 градусов) строить дом только из полнотелого кирпича, то стену придётся делать по толщине более 2,4 метра (3,5 Х 0,7). Реально ли это технически и по деньгам? Конечно – абсурд. Вот почему нужно применить утепляющий материал.
Очевидно, что для коттеджа в Москве, Краснодаре и Хабаровске будут предъявляться разные требования. Всё, что нам нужно, так это определить градусо-суточные показатели для нашего населённого пункта и выбрать подходящее число из таблицы. Потом применяя формулу сопротивления теплопередаче, работаем с уравнением и получаем оптимальную толщину утеплителя, который необходимо применить.
Город Градусо-сутки Dd отопительного периода при температуре, + С
24 22 20 18 16 14
Абакан 7300 6800 6400 5900 5500 5000
Анадырь 10700 10100 9500 8900 8200 7600
Арзанас 6200 5800 5300 4900 4500 4000
Архангельск 7200 6700 6200 5700 5200 4700
Астрахань 4200 3900 3500 3200 2900 2500
Ачинск 7500 7000 6500 6100 5600 5100
Белгород 4900 4600 4200 3800 3400 3000
Березово (ХМАО) 9000 8500 7900 7400 6900 6300
Бийск 7100 6600 6200 5700 5300 4800
Биробиджан 7500 7100 6700 6200 5800 5300
Благовещенск 7500 7100 6700 6200 5800 5400
Братск 8100 7600 7100 6600 6100 5600
Брянск 5400 5000 4600 4200 3800 3300
Верхоянск 13400 12900 12300 11700 11200 10600
Владивосток 5500 5100 4700 4300 3900 3500
Владикавказ 4100 3800 3400 3100 2700 2400
Владимир 5900 5400 5000 4600 4200 3700
Комсомольск-на-Амуре 7800 7300 6900 6400 6000 5500
Кострома 6200 5800 5300 4900 4400 4000
Котлас 6900 6500 6000 5500 5000 4600
Краснодар 3300 3000 2700 2400 2100 1800
Красноярск 7300 6800 6300 5900 5400 4900
Курган 6800 6400 6000 5600 5100 4700
Курск 5200 4800 4400 4000 3600 3200
Кызыл 8800 8300 7900 7400 7000 6500
Липецк 5500 5100 4700 4300 3900 3500
Санкт Петербург 5700 5200 4800 4400 3900 3500
Смоленск 5700 5200 4800 4400 4000 3500
Магадан 9000 8400 7800 7200 6700 6100
Махачкала 3200 2900 2600 2300 2000 1700
Минусинск 4700 6900 6500 6000 5600 5100
Москва 5800 5400 4900 4500 4100 3700
Мурманск 7500 6900 6400 5800 5300 4700
Муром 6000 5600 5100 4700 4300 3900
Нальчик 3900 3600 3300 2900 2600 2300
Нижний Новгород 6000 5300 5200 4800 4300 3900
Нарьян-Мар 9000 8500 7900 7300 6700 6100
Великий Новгород 5800 5400 4900 4500 4000 3600
Олонец 6300 5900 5400 4900 4500 4000
Омск 7200 6700 6300 5800 5400 5000
Орел 5500 5100 4700 4200 3800 3400
Оренбург 6100 5700 5300 4900 4500 4100
Новосибирск 7500 7100 6600 6100 5700 5200
Партизанск 5600 5200 4900 4500 4100 3700
Пенза 5900 5500 5100 4700 4200 3800
Пермь 6800 6400 5900 5500 5000 4600
Петрозаводск 6500 6000 5500 5100 4600 4100
Петропавловск-Камчатский 6600 6100 5600 5100 4600 4000
Псков 5400 5000 4600 4200 3700 3300
Рязань 5700 5300 4900 4500 4100 3600
Самара 5900 5500 5100 4700 4300 3900
Саранск 6000 5500 5100 5700 4300 3900
Саратов 5600 5200 4800 4400 4000 3600
Сортавала 6300 5800 5400 4900 4400 3900
Сочи 1600 1400 1250 1100 900 700
Сургут 8700 8200 7700 7200 6700 6100
Ставрополь 3900 3500 3200 2900 2500 2200
Сыктывкар 7300 6800 6300 5800 5300 4900
Тайшет 7800 7300 6800 6300 5800 5400
Тамбов 5600 5200 4800 4400 4000 3600
Тверь 5900 5400 5000 4600 4100 3700
Тихвин 6100 5600 2500 4700 4300 3800
Тобольск 7500 7000 6500 6100 5600 5100
Томск 7600 7200 6700 6200 5800 5300
Тотьна 6700 6200 5800 5300 4800 4300
Тула 5600 5200 4800 4400 3900 3500
Тюмень 7000 6600 6100 5700 5200 4800
Улан-Удэ 8200 7700 7200 6700 6300 5800
Ульяновск 6200 5800 5400 5000 4500 4100
Уренгой 10600 10000 9500 8900 8300 7800
Уфа 6400 5900 5500 5100 4700 4200
Ухта 7900 7400 6900 6400 5800 5300
Хабаровск 7000 6600 6200 5800 5300 4900
Ханты-Мансийск 8200 7700 7200 6700 6200 5700
Чебоксары 6300 5800 5400 5000 4500 4100
Челябинск 6600 6200 5800 5300 4900 4500
Черкесск 4000 3600 3300 2900 2600 2300
Чита 8600 8100 7600 7100 6600 6100
Элиста 4400 4000 3700 3300 3000 2600
Южно-Курильск 5400 5000 4500 4100 3600 3200
Южно-Сахалинск 6500 600 5600 5100 4700 4200
Якутск 11400 10900 10400 9900 9400 8900
Ярославль 6200 5700 5300 4900 4400 4000
Примеры расчёта толщины утеплителя
Предлагаем на практике рассмотреть процесс расчётов утепляющего слоя стены и потолка жилой мансарды. Для примера возьмём дом в Вологде, построенный из блоков (пенобетон) толщиной 200 мм.
Итак, если температура в 22 градуса для обитателей будет нормальной, то актуальный в данном случае показатель градусо-суток равняется 6000. Находим в таблице нормативов по термическому сопротивлению соответствующий показатель, он составляет 3,5 м²·K/Вт – к нему будем стремиться.
Стена получится многослойная, поэтому сначала определим, сколько термического сопротивления даст голый пеноблок. Если средняя теплопроводность пенобетона составляет порядка 0,4 Вт/(мК), то при 20-миллиметровой толщине эта наружная стена даст сопротивление теплопередаче на уровне 0,5 м²·K/Вт (0,2 метра делим на коэффициент теплопроводности 0,4).
То есть для качественного утепления нам не хватает порядка 3 м²·K/Вт. Их можно получить минеральной ватой или пенопластом, который будут установлены со стороны фасада в вентилируемой навесной конструкции или мокрым способом скреплённой теплоизоляции. Чуть трансформируем формулу термического сопротивления и получаем необходимую толщину – то есть умножаем необходимое (недостающее) сопротивление теплопередачи на теплопроводность (берём из таблицы).
В цифрах это будет выглядеть так: d толщина базальтовой минваты = 3 Х 0,035 = 0,105 метра. Получается, что мы может использовать материал в матах или рулонах толщиной 10 сантиметров. Заметим, что при использовании пенопласта плотностью 25 кг/м3 и выше – необходимая толщина получится аналогичной.
Кстати, можно рассмотреть другой пример. Допустим, хотим из полнотелого силикатного кирпича в этом же доме сделать ограждение тёплого остеклённого балкона, тогда недостающего термического сопротивления будет порядка 3,35 м²·K/Вт (0,12Х0,82). Если планируется применять для утепления пенопласт ПСБ-С-15, то его толщина должна быть 0,144 мм – то есть 15 см.
Для мансарды, крыши и перекрытий техника расчётов будет примерно такая же, только отсюда исключается теплопроводность и сопротивление теплопередачи несущих конструкций. А также несколько увеличиваются требования по сопротивлению – потребуется уже не 3,5 м²·K/Вт, а 4,6. В итоге, вата подойдёт толщиной до 20 см = 4,6 Х 0,04 (теплоизолятор для кровли).
Применение калькуляторов
Производители изоляционных материалов решили упростить задачу рядовым застройщикам. Для этого они разработали простые и понятные программки для расчёта толщины утеплителя.
Рассмотрим некоторые варианты:
http://www.xps.tn.ru/calculate/
http://calc.rockwool.ua/#professional
http://www.penoplex.ru/school/index.php?step=4
http://www.knaufinsulation.ru/kalkulyator-dlya-rascheta-kolichestva-teploizolyatsii-0
В каждом из них в несколько шагов нужно заполнить поля, после чего, нажав на кнопку, можно мгновенно получить результат.
Вот некоторые особенности использования программ:
1. Везде предлагается из выпадающего списка выбрать город/район/регион строительства.
2. Все, кроме Технониколь, просят определить тип объекта: жилое/производственное, либо, как на сайте Пеноплекс – городская квартира/лоджия/малоэтажный дом/хозпостройка.
3. Потом указываем, какие конструкции нас интересуют: стены, полы, перекрытие чердака, крыша. Программа Пеноплекс рассчитывает также утепление фундамента, инженерных коммуникаций, уличных дорожек и площадок.
4. Некоторые калькуляторы имеют поле для указания желаемой температуры внутри помещения, на сайте Rockwool интересуются также габаритами здания и типом применяемого для отопления топлива, количеством проживающих людей. Кнауф ещё учитывает относительную влажность воздуха в помещениях.
5. На penoplex.ru нужно указать тип и толщину стен, а также материал, из которого они изготовлены.
6. В большинстве калькуляторов есть возможность задать характеристики отдельных или дополнительных слоёв конструкций, например, особенности несущих стен без теплоизоляции, тип облицовки…
7. Калькулятор пеноплекс для некоторых конструкций (допустим для утепления кровли методом «между стропил») может считать не только экструдированный пенополистирол, на котором фирма специализируется, но также минеральную вату.
Как вы понимаете, в том, чтобы рассчитать оптимальную толщину теплоизоляции – ничего сложного нет, следует только со всей тщательностью подойти к данному вопросу. Главное, чётко определиться с недостающим сопротивлением теплопередаче, а потом уже выбирать утеплитель, который будет лучше всего подходить для конкретных элементов здания и применяемых строительных технологий. Также не стоит забывать, что к теплоизоляцией частного дома необходимо заниматься комплексно, в должной степени должны быть утеплены все ограждающие конструкции.
Толщина утеплителя для стен: пример расчета толщины утеплителя
До второй половины XX века проблемы экологии мало кого интересовали, только разразившийся в 70 годах на Западе энергетический кризис остро поставил вопрос: как сберечь тепло в доме, не отапливая улицу и не переплачивая за энергоносители.
Выход есть: утепление стен, но как определить какая должна быть толщина утеплителя для стен, чтобы конструкция соответствовала современным требованиям по сопротивлению теплопередаче?
Способ теплоизоляции
Эффективность утепления зависит от характеристик утеплителя и способа утепления. Существует несколько различных способов, имеющих свои достоинства:
Монолитная конструкция, может быть выполнена из древесины или газобетона.
Многослойная конструкция, в которой утеплитель занимает промежуточное положение между наружной и внутренней частью стены, в этом случае на этапе строительства выполняется кольцевая кладка с одновременным утеплением.
Наружное утепление мокрым (штукатурная система) или сухим (вентилируемый фасад) способом.
Внутреннее утепление, которое выполняют, когда снаружи по каким-либо причинам утеплить стену невозможно.
Для утепления уже построенных и эксплуатируемых зданий применяют наружное утепление, как наиболее эффективный способ снижения потерь тепла.
Рассчитываем толщину утеплителя
Теплоизоляция наружной стены дает снижение потерь тепла в два и более раз. Для страны, большая часть территории которой относится к континентальному и резко континентальному климату с продолжительным периодом низких отрицательных температур, как Россия, теплоизоляция ограждающих конструкций дает огромный экономический эффект.
Оттого, правильно ли рассчитана толщина теплоизолятора для наружных стен, зависит долговечность конструкции и микроклимат в помещении: при недостаточной толщине теплоизолятора точка росы находится внутри материала стены или на его внутренней поверхности, что вызывает образование конденсата, повышенной влажности, а, затем, образованию плесени и поражению грибком.
Методика расчета толщины утеплителя прописана в Своде Правил «СП 50. 13330. 2012 СНиП 23–02–2003. Тепловая защита зданий».
Факторы, влияющие на расчет:
Характеристики материала стены – толщина, конструкция, теплопроводность, плотность.
Климатические характеристики зоны строения – температура воздуха самой холодной пятидневки.
Характеристики материалов дополнительных слоев (облицовка или штукатурка внутренней поверхности стены).
Слой утеплителя, отвечающая нормативным требованиям, высчитывается по формуле:
В системе утепления «вентилируемый фасад» термическое сопротивление материала навесного фасада и вентилируемого зазора при расчете не учитывают.
Характеристики различных материалов
Таблица 1
Значение нормируемого сопротивления теплопередаче наружной стены зависит от региона РФ, в котором расположена постройка.
Таблица 2
Необходимый слой теплоизоляционного материала, определена исходя из следующих условий:
наружная ограждающая конструкция здания – полнотелый керамический кирпич пластического прессования толщиной 380 мм;
внутренняя отделка – штукатурка цементно-известковым составом толщиной 20 мм;
наружная отделка – слой полимерцементной штукатурки, толщина слоя 0,8 см;
коэффициент теплотехнической однородности конструкции равен 0,9;
коэффициент теплопроводности утеплителя — λА=0,040; λБ=0,042.
Калькуляторы расчета толщины утеплителя
Как рассчитать толщину утеплителя, не выполняя сложных вычислений? Подобный расчет можно провести на многих строительных сайтах, достаточно набрать в строке запроса «калькулятор расчета толщины утепления».
Для расчета потребуются данные:
размер стены;
материал стены;
коэффициент теплопроводности выбранного утеплителя;
отделочные слои;
город, в котором находится утепляемое здание.
Расчет будет выполнен в считаные секунды.
Поскольку у нас нет своего калькулятора, мы хотим порекомендовать, на наше мнение, очень даже неплохой онлайн калькулятор, на котором вы сможете выполнить расчет толщины теплоизолятора.
Итоги
Предусматривать снижение затрат на отопление дома желательно на стадии проектирования: заложив в проекте стены, не требующие утепления в дальнейшем, можно сэкономить значительные средства на эксплуатационных расходах.
В случае, если требуется утеплить уже готовый дом, рассчитать требуемую толщину утеплителя несложно. Единственный минус такого утепления – его долговечность меньше, чем срок службы несущей стены.
какой толщины должен быть утеплитель для стен
Дом является защитой для всех его жителей, от внешних вредных воздействий, будь то осадки, перепады температуры, ветер. Поэтому качественное обустройство дома залог приятной атмосферы и спокойствия. Для сохранения тепла в доме поможет утепление стен, но какой толщины должен быть утеплитель для стен? Это мы выясним далее в этой статье.
Выбор материала для утепления
Сегодня на рынке большое количество разнообразной продукции, и выбор ограничивается только вашей фантазией и кошельком.
Основные критерии по выбору утеплителя:
Как вы собираетесь утеплять, снаружи или внутри?
Материал из которого сделан дом
Климатические особенности местности
Ваш бюджет на приобретение утеплителя
Большинство популярных материалов для утепления как правило обладают универсальными свойствами способные обеспечить надежную защиту в разных условиях. Такие материалы имеют низкую теплопроводимость, обладают хорошей шумоизоляцией, довольно прочные и долговечные.
Пенопласт — это ячейстый материал с малым коэффициентом передачи тепла. Средняя толщина такого утеплителя для стены составляет 50-100 мм. Плиты пенопласта характеризуются своей безопасностью, так как их используют для упаковки пищевой продукции. Он не деформируется, не гниет, поглощает вибрацию и звук.
Пенопласт является универсальным и бюджетным утеплителем на рынке. Но имеет недостатки — может легко загореться от воздействия искры, а также часто подвергается атаке грызунов.
Экструдированный пенополистирол — данный материал состоит из однородных ячеек наполненных воздухом или другим газом. Благодаря такой структуре пенополистирол почти не передает тепло, имеет отличную водонепроницаемость и выдерживает большие механические нагрузки. Стены, утепленные таким материалом защищены от появления грибка или плесени. Добавка в ячеистую структуру, при изготовлении, сделают его абсолютно негорючим.
Минеральная вата — пожалуй на сегодняшний момент будет лучшим выбором для теплоизоляции дома. Поскольку имеет все необходимые свойства для утеплителя. Он устойчив к низким температурам, пожаробезопасен, сохраняет тепло в доме, также устойчив к развитию грибка и плесени. Все это делает его одним из лидеров по выбору утеплителя. Стоит он совсем не дорого, а также экологически безвреден.
Пенополиуретан — используется в виде плит или же наносится напылением на стену. Хорошо сцепляется с любой поверхностью, создавая однородный и ровный слой. Является отличным решением для теплоизоляции дома. Его как правило используют для утепления частных домов или для производственных помещений. Но у всех плюсов есть и свой недостаток, он довольно дорогой и портится под воздействием ультрафиолета.
Свою популярность пенополиуретан приобрел благодаря маленькой толщине, при высоких изулирующих свойствах. Толщина утеплителя как правило от 2 до 10 мм.
Влияние плотности материала на его свойства
Плотность, как известно из физики, определяет вес материала к его объему. При высоких коэффициентах создается ощутимая нагрузка на основание, не стоит забывать про это. Также при менее плотном материале возможна более лучшая теплозащита. Один из примеров это брус с характеристиками 510 кг/м3 имеет коэффициент теплопроводности 0,15 ВТ/мК, а минеральная вата в 50 кг/м3 — 0,35 Вт/мК.
Все утеплители делятся на 4 группы по плотности:
Очень легкие — яркий пример пенопласт, с его пористой структурой.
Легкие — Минеральная вата.
Средние — пеностекло.
Плотные — Производные от базальтового волокна.
Надо отметить, что если вы выбираете легкие или очень легкие утеплители, не стоит забывать что они не переносят механические воздействия и подвержены разрушению. Нужно заранее побеспокоится о защите данных материалов.
Как узнать какой толщины должен быть утеплитель для стен
Для того что бы узнать какую толщину утеплителя применять необходимо узнать некоторые факторы влияющие на толщину утеплителя.
Ниже приведен список популярных материалов для утепления стен дома и их коэффициент теплопроводносити:
Стекловата URSA — 0.043 Вт/м×К;
Каменнаявата Rockwool — 0.037 Вт/м×К;
Пенополистирол (пенопласт) — 0.036 Вт/м×К;
Эковата — 0.036 Вт/м×К;
Пенополиуретан — 0.02 Вт/м×К;
Керамзит — 0.16 Вт/м×К;
Кирпичная кладка — 0.521 Вт/м×К.
А теперь приведен список материалов с минимальной толщиной утеплителя :
Стекловата URSA — 188 мм;
Каменная (базальтовая) вата Rockwool — 166 мм;
Пенополистирол (пенопласт) — 155 мм;
Эковата — 151 мм;
Пеноплиуретан — 121 мм;
Керамзит — 868 мм;
Кирпичная кладка — 1461 мм.
Соответственно посчитайте: коэффициент теплопроводности материала умножайте на его толщину, это и будет величина теплопроводности. Каждому региону требуется разная величина теплопроводности. Также не забывайте что свое значение теплопроводности имеют и сами стены или несущая конструкция, поэтому ее значение нужно прибавить к значению утеплителя. Ниже посмотрите подробное видео какой толщины должен быть утеплитель для стен.
Толщина стен каркасного дома — зависимость и рассчет.
Конструкция каркасной стены определяет её толщину, которая важна для выбора размера ленты фундамента. Также на толщину стены влияют выбор утепляющего материала, его ширина, выбор внутренней и наружной стеновой отделки. Какой может быть толщина каркасного дома? И как рассчитать её значение для различных вариантов утепления?
Конструкция стены и её толщина
Толщина стен каркасного дома определяется их конструкцией, наличием вентзазоров и выбором утеплителя. Традиционно каркасная стена состоит из следующих прослоек:
Наружная стеновая обшивка – её толщина может варьироваться от нескольких миллиметров (если это металлический профилированный лист) до нескольких сантиметров (если это более массивная обшивка – стружечная плита ОСБ или цементно-стружечные плиты ЦСП).
Вентиляционный зазор между наружной стеновой обшивкой и утеплителем – он составляет как минимум 30-50 мм и обеспечивает свободное движение воздуха.
Минеральный утеплитель обязательно применяют с мембранной защитой. Сама по себе мембрана не занимает много места. Её ширина измеряется микронами. А вот минеральный утеплитель – определят размер стены, поскольку является самым толстым материалом стенового «пирога». Ширина утепления варьируется от условий климата и предназначения дома (сезонности проживания – круглый год или только лето). Обычно она составляет хотя бы 50 мм для летнего строения и более 150 мм – для круглогодичного. Толщина стены каркасного дома для постоянного проживания – больше, поскольку строение эксплуатируется в период холода и зимних температур. При необходимости теплоизолятор кладут в два слоя, увеличивая толщину наружной стены. Тогда толщина утепления каркасного дома может увеличиваться вдвое.
Внутренняя стеновая обшивка – её толщина также зависит от выбора стенового материала. Внутренняя обшивка может быть толще наружной, если она выполнена из деревянных материалов (блок-хауса, бруса). Возможна тонкая внутренняя обшивка – фанерой или панелями МДФ.
В разрезе устройство каркаса.
А теперь рассмотрим подробнее как строить каркасный дом, какая толщина стен будет у постройки?
Толщина утеплителя
При расчётах толщины стен начинают с выяснения, какая необходима толщина утеплителя в каркасном доме. От него ведутся все другие расчёты, поскольку вид утеплителя определяет не только его размеры, но также выбор внутренней конструкции самой стены. Ватный утеплитель требует обустройства вентиляционного зазора. Пенополистирольный или пенополиуретановый утеплители выполняются без пустотелой щели в стене. Поэтому начнём с выбора теплоизолятора.
Утепление минеральной ватой
Традиционное утепление каркасной стены – минеральная вата. Она имеет высокие характеристики теплосбережения и среднюю долговечность. Маты из минеральной ваты ограничивают 99% потерь тепла и пропускают десятые доли Вт через 1 кв. м площади.
На заметку
Главным показателем способности изолировать внутреннее тёплое помещение является характеристика теплопроводности. Для стекловаты она составляет 0,035-0,055 Вт/м°С, для минеральной базальтовой ваты – 0,039-0,045 Вт/м °С. Это обозначает, что с 1 кв. м стены может утечь не более 0,055 (или 0,045 – для базальтовой ваты) Вт тепла.
Разбег в характеристиках теплопроводности определяется структурой и жёсткостью материала. Если минвата имеет форму жёстких плит, предназначенных под штукатурку, то она отличается плотной структурой и большей теплопроводностью (0,04-0,045 Вт/м°С). Если же минвата поставляется в форме сжимаемых матов, её структура – более пористая. У такой минеральной ваты показатели теплопроводности соответствуют нижней границе – 0,035 – 0,039 Вт/м°С
Для эффективного утепления выбирают материал с возможно более низкой характеристикой теплопроводности. В зависимости от этой характеристики рассчитывают его толщину. Какая толщина утеплителя для каркасного дома будет нужна для проживания круглый год?
Правильный пирог с утеплением.
Выбрать толщину можно по специальным таблицам, в которых указывается ширина теплоизолятора в зависимости от уличных температур, -5°С, -10°С, -15°С или -20°С. Толщина минваты каркасного дома выбирается с учётом крайних зимних температур. К примеру, если стабильно в январе месяце наблюдается температура -10, но иногда бывает -20 или -25, то утеплитель рассчитывают на самую низкую температуру холодного месяца.
Таблица – толщина минваты для утепления стен каркасного дома
Регионгород Толщина минваты
Магадан 170-180 мм
Иркутск 160 -170 мм
Новосибирск 150-160 мм
Екатеринбург 140-150 мм
Санкт-Петербург 130-140 мм
Краснодар 90-100 мм
Сочи 70-80 мм
Расчет утеплителя из минваты
S = теплосопротивление стены х коэффициент теплопроводности.
Величина теплосопротивления стены выбирается в зависимости от региона строительства. Она учитывает уровень зимних температур и крайних самых низких холодов. Коэффициент теплопроводности является характеристикой материала утеплителя. Он указывается на упаковке товара, также его значение можно определить по справочным таблицам.
Таблица – теплосопротивление стен дома по регионам
Регионгород Необходимое сопротивление передаче тепла, м²·°C/Вт
Якутск 5,28
Магадан 4,33
Иркутск 4,05
Новосибирск 3,93
Екатеринбург 3,65
Владивосток 3,25
Санкт-Петербург 3,23
Ростов-на-Дону 2,75
Краснодар 2,44
Сочи 1,79
Как правильно рассчитывается толщина утеплителя для стен каркасного дома, если утепление выполняется минватой с коэффициентом теплопроводности 0,04 Вт/м°C.
Для Владивостока теплосопротивления стен жилого строения должно быть равным 3,25 м²°C/Вт. Итого получаем: 0,04 х 3,25 = 0,13 м или почти 130 мм.
Большинство производителей выпускают минеральную вату в двух вариантах толщины – 50 или 100 мм. Поэтому необходимо использовать два слоя утеплителя – один по 100 мм., а другой по 50 мм.
При этом дом будет утеплён с запасом толщины теплоизолятора в 20-30 мм. 100 мм минеральной ваты заменяют по теплоёмкости 2 м. кирпичной стены или 400 мм. дерева. Соответственно 30 мм. дополнительного утепления заменят 600 мм. кирпичной кладки.
Утепление пенополистиролом
Этот вид утепления часто используется при каркасно-щитовом строительстве, когда стену дома сооружают из готовых блоков, утепленных в процессе производства на заводе. Иногда пенопластом утепляют стены каркасных домов, используя его в дополнение к минвате. Какой толщины должны быть стены каркасного дома? Для тёплой зимы в южных регионах используют пенопласт толщиной 70 мм. Для Москвы – необходимы плиты толщиной 150 мм.
Постройка утеплена пеноплексом.
Для стенового утепления рекомендуется использовать пенопласт плотностью не менее 25 кгм³. Эта характеристика также влияет на выбор ширины плиты. Для сравнения: утепление пенопластом плотностью 25 кгм³и шириной 100 мм эквивалентно утеплению пенопластом плотностью 35 кгм³толщиной 50 мм. Плотностью и шириной варьируют, выбирая оптимальный вариант материала.
Пенополистирол имеет практически такие же характеристики теплопроводности, что минеральная вата. Они лежат в пределах 0,03- 0,045 Вт/м°С. Расчёт толщины утепления полистиролом будет аналогичным. Необходимо умножить теплосопротивление стены вашего региона на характеристику теплопроводности.
Для Подмосковья получим 0,035 х 3,9 = 140 мм утеплителя.
На заметку
При заказе плит пенопласта можно оговорить толщину их распиливания. Таким образом, можно выполнить утепление в требуемом размере – 115 мм, без переплаты за лишние миллиметры материала.
Пенопласт используется в утеплении полов. Поэтому его толщина важна, когда определяется толщина плиты каркасного дома. Которая влияет на его теплоёмкость, возможность сохранять внутри тепло. Чем сильнее уличный холод, тем больше должна быть толщина утепляющего слоя.
Вентиляционный зазор
Паропроницаемость стены – характеристика, которая показывает наличие естественной вентиляции. Если паропроницаемость низкая или отсутствует, то тогда есть необходимость сооружения принудительной вытяжки. Стенам из натуральных материалов свойственна естественная паропропускная способность. Говорят, что они «дышат». У многих искусственных материалов, пенопластовых утеплителей, паропроницаемости нет. Поэтому они блокируют газообмен через стену.
Устройство вентзазора в каркасном доме.
Стена, сделанная только из минеральной ваты, имеет высокую паропроводящую способность. При этом в утеплителе скапливается конденсат, который нарушает теплопроводные свойства утеплителя. Для того чтобы стена не пропускала холод, необходимо правильно построить пирог стены каркасного дома. Для защиты от паров из дома делается пароизоляция, снаружи монтируется мембранная пленка и предусматривается наличие вентиляционного зазора.
Хороший каркасный дом утепляется минеральной ватой с обязательным устройством вентиляционной щели между утеплителем и наружной стеновой обшивкой. При этом снаружи утеплитель закрывают пароизолирующей мембраной, которая предупреждает проникновение пара в утеплитель. Но не препятствует выходу возможного пара наружу, из утепляющего слоя. Таким образом, вентзазор в каркасном доме является щелью, через который влажный пар может выйти из стены.
Также вентзазор предупреждает конденсат на внутренней стороне облицовки.
Необходимость в использовании вентзазора
Если минеральный утеплитель теряет свои теплосберегающие свойства при намокании.
Если наружная отделка выполнена из материала, который не пропускает пар. В таком случае каркасный дом без вентзазора будет конденсировать влагу с внутренней стороны сайдинга.
Толщина вентиляционного пространства между утеплителем и наружной обшивкой определяется его расположением, и длиной стены, чем длиннее, тем шире должен быть вентзазор. Ширина вентзазора в каркасном доме снаружи составляет минимум 25 мм. При большой площади стены она должна составлять минимум 50 мм.
Правильное устройство.
Иногда в целях удешевления строения используют утепление каркасного дома пеноплексом. Этот утеплитель является воздухонепроницаемым, поэтому не требует наличия воздушного вентиляционного зазора. Нужен ли вентзазор в каркасном доме?
Материал утеплителя паронепроницаем.
Наружная стеновая отделка пропускает пар. Минвату можно закрывать штукатуркой без вентзазора, если штукатурная смесь имеет высокую паропроницаемость, выше, чем у минваты.

В таком случае, толщина утепления стен каркасного дома не требует установки вентиляционного зазора внутри и снаружи.
Толщина стен
Внешняя стеновая отделка выполняет две важные функции. Она защищает внутреннюю стену от осадков и поддерживает прочность дома, усиливает каркас. Выбор стеновой обшивки учитывает не только характеристики водо- и влагостойкости, а также прочность на изгиб, способность противостоять ветровым нагрузкам.
Внешняя стеновая обшивка
Наружная стеновая обшивка может быть выполнена различными материалами. Используются плиты ОСБ на каркасный дом, металлопрофиль, цементностружечные плиты, деревянные доски – вагонка, блок-хаус, брус. Каждый из них имеет собственные характеристики и размеры.
Изоплат для обшивки.
Чаще других используются плиты ОСБ – в силу ценовой доступности. Выбор их толщины определяется этажностью строения. Толщина ОСП для стен каркасного дома в одноэтажных постройках составляет минимум 9 мм. Для двухэтажных домов она должна быть не меньше 12 мм. Таким образом, в каркасном доме толщина ОСБ определяет его прочность, долговечность, устойчивость к ураганному ветру.
Внутренняя стеновая обшивка
Внутренняя обшивка стены может выполняется листовыми материалами. Это может быть ОСБ толщиной 9 или 12 мм. Она также может быть собрана из тонких материалов – фанеры, МДФ, толщина которых не превышает 5 мм. Она может быть сделана из гипсокартона, толщина листов которого составляет 12-13 мм.
Расчеты толщины
А теперь приведём пример, какой должна быть толщина стен каркасного дома для зимнего проживания в Подмосковье.

Толщина утеплителя, определённая ранее – 200 мм. Наружная обшивка дома ОСБ толщиной 12 мм. Наружная штукатурка – до 5 мм. Вентиляционный зазор – 70 мм. Внутренняя стеновая обшивка – гипсокартон – 13 мм. Итого после суммирования толщины всех материалов каркасного «пирога» толщина стены получается равной почти 230 мм.

Какой утеплитель лучше для стен? Толщина, размеры
Содержание
Утеплением стен минеральной ватой для утепления стен всегда занимаются после завершения работ по постройке зданий. Именно с утепления начинается финишная отделка дома. Без обустройства утеплителя любой дом можно считать незавершенным, ведь он не будет хорошо противостоять нагрузкам снаружи.
Более того, в действительно холодных областях необходимо провести точный расчет утеплителя исходя из которого, надо определить, какой из всех представленных материалов, что производят современные разработчики, подойдет лучше всего.
Укладка минеральной ваты для утепления стен
Именно этим мы и займемся в данной статье.
1 Общая информация
Итак, стены, как мы уже отметили выше, утепляют практически повсеместно. Это настоящая необходимость, особенно для тех, чей дом размещается в климатических зонах с суровыми зимами.
Именно стены являются несущими и ограждающими конструкциями дома. В отличие от перекрытий или кровли, наружные стены соприкасаются с внешним миром по всей своей площади.
И если снаружи температура будет очень низкой, то и поверхность стен быстро охладится. Расчет показывает, что даже самые прочные кирпичные стены невозможно полностью защитить от промерзания, если не применять в работе утеплитель.
Вернее, сделать это можно как и в случае с утеплением ангара с помощью ППУ. Нужно всего лишь построить стены толщиной в 1 метр, да еще и с приличным слоем штукатурки. Но как вы сами понимаете, вариант это не самый дешевый, и лучше им не пользоваться.
Утеплители же, за счет своих показателей теплопроводности, плотности и других подобных характеристик, намного лучше справляются с поставленными задачами.
Расчет показывает, что толщина утеплителя в пределах 10 см более чем достаточна для защиты домов в средней климатической полосе. Если вы живете в очень холодном климате, то чистый слой утеплителя придется рассчитать отдельно.
Тогда не исключено, что на выходе вам придется монтировать плиты, толщина которых будет составлять до 15 см. Но это, опять же, зависит от утеплителя, а также от того, какая у него плотность, какие характеристики лучше и т.д.
Но согласитесь, это все равно лучше и дешевле, чем если бы вы собрались строить метровые кирпичные стены.
к меню ↑
2 Виды современных утеплителей
К счастью, на данный момент рынок предоставляет нам возможность выбирать из огромного количества материалов для утепления. Утеплители сейчас представлены в больших количествах.
Их настолько много, что можно реально запутаться. А определить, какой утеплитель для стен снаружи должен быть в вашем случае – это первоочередное задание. Только после него можно приниматься за расчет конкретных параметров слоя утепления.
Экструдированный пенополистирол для утепления стен
Чтобы рассчитать толщину утеплителя для наружных или внутренних стен, нужно использовать отдельные показатели, которые касаются вашего дома, климатического пояса и т.д. После расчета вами будет определена толщина утеплителя, его плотность и другие желательные параметры.
Но рассчитать все свойства утеплителя можно только после того, как вы полностью разберетесь, какие теплоизоляционные материалы вообще бывают, чем они отличаются и т.д.
Существует большое множество утеплителей, но мы сейчас выделим только самые популярные, а затем разберем их свойства.
Итак, чаще всего для теплоизоляции стен используют:
Минеральную вату;
Пенополистирол;
Экструдированный пенополистирол;
Полиуретан, как на утепление полиуретаном;
Пеноизол.
Эти теплоизоляционные материалы для стен подходят практически идеально, а потому и пользуются наибольшей популярностью среди опытных строителей.
к меню ↑
2.1 Минеральная вата
Минвата – это, пожалуй, самый известный утеплитель вообще. С помощью минваты можно проводить утепление стен во всех возможных условиях.
Это экологически чистый материал, что крайне важно. Ведь если утеплитель экологически чистый, то это самый предпочтительный вариант, который только может быть в любой ситуации.
Именно от того, чист ли экологически материал, зависит здоровье человека, что будет проживать в утепляемом доме. Поэтому в расчет утеплителя всегда принимается то, экологически ли он подходит для взаимодействия с людьми.
Также все отмечают то, что минеральная вата имеет целый ворох полезных характеристик.
Это негорючий утеплитель как утепление пенополиуретаном. От огня вата только обугливается, но совсем немного. А вот теплопередача у нее крайне низкая. Настолько низкая, что к другой стороне обжигаемой плиты можно прикладывать руку, и вы не почувствуете разницы.
Как вы сами понимаете, именно негорючий теплоизолятор предпочтителен, когда вы собираетесь отделывать стены дома. Ведь негорючий материал не даст распространиться пожару в случае появления такового. А это очень важно.
Рулон минеральной ваты с фольгированным отражателем
Вату очень удобно крепить к стенам. Ее монтаж проводится по простейшей процедуре. Особенно если мы рассматриваем монтаж плит, крепить которые сможет один человек с минимумом инструментов.
Краска и дополнительные отделочные материалы на такой утеплитель не наносится. Стоит понимать, что под минеральную вату должны быть подобраны специальные грунтовальные и штукатурные растворы.
Но современный рынок предоставляет большое количество таких товаров, поэтому проблем с ними возникнуть не должно. Минвата не вбирает воду, хотя это касается только фирменных образцов. Не поедается грызунами, и очень долговечна.
Продается она в:
Размеры утеплителя в рулонах отличаются от тех же, но в плитах. Это совершенно естественно. В рулонах размеры материала составляют 1200 мм в ширину, на 5-8 метров в длину.
В плитах же размеры куда скромнее. Тут уже самыми ходовыми могут быть плиты с габаритами 1200×1000 мм. Толщина рулонов составляет примерно 3-6 см, а толщина плит равняется 5-10 сантиметрам.
Плотность у нее тоже находится на высоком уровне. Главный недостаток ваты в том, что стоит она дорого. Если вы собираетесь купить самый дешевый утеплитель, то вам она точно не подойдет.
к меню ↑
2.2 Пенополистирол
Пенопласт тоже имеет прекрасные характеристики, какие только можно себе представить. А еще это очень дешевый материал. Именно его дешевизна в сочетании с неплохими качествами дает хороший эффект.
Для стен он подходит практически идеально, ведь крепить плиты пенопласта очень легко. Их монтаж проводится по простейшей процедуре. Также пенопласт совершенно не реагирует на воду, имеет низкий вес (для ненесущей стены это тоже важный показатель).
Структура обычного пенопласта
Его рабочая толщина будет больше, чем у минваты, но расчет показывает, что разница там не столь крупная, чтобы серьезно принимать ее во внимание.
Но есть у пенополистирола и недостатки. Если вы ищете негорючий материал, то это будет явно не пенополистирол. Плотность у него тоже не самая высокая.
Также пенопласт любят проедать грызуны. А какие от них бывают проблемы, наверняка знают все.
Зато на пенопласт может наноситься краска, правда только специальная, и только в уникальных случаях. Размеры пенопласта очень легко определить, так как продается он в плитах.
к меню ↑
2.3 Экструдированный пенополистирол или пеноплекс
Является разновидностью пенопласта, что прошел процесс экструзии. Его плотность намного выше, чем у стандартного пенопласта. Что позволяет крепить плиты пеноплекса в местах, где плотность пенопласта это бы не позволила(на полу, чердаке и т.д.).
Также высокая плотность сказывается на общей прочности материала. Сломать плиту пеноплекса для стен, толщина которой доходит до 5 см, человеку очень сложно. Практически по всем характеристикам пеноплекс лучше пенопласта. Но и стоит он дороже.
Монтаж пеноплекса как и жидких утеплителей для стен тоже упрощается, так как крепить плиты можно на крупные дюбеля, без опасения их разрушения. На пеноплекс не наносится краска или дополнительные отделочные смеси.
Размеры пеноплекса в плитах практически идентичны аналогичным у пенополистирола для стен, только его необходимая толщина, как правило, почти в два раза меньше.
Это возможно из-за того, что высокая плотность сказывается на теплопроводности материала, еще сильнее понижая ее.
к меню ↑
2.4 Пеноизол
Пеноизол – это пенный жидкий утеплитель. Его еще называют жидким пенопластом, хотя такое именование нельзя назвать полностью верным.
Утепление стен с помощью пеноизола
По характеристикам пеноизол практически идентичен пенопласту, только теплопроводность у него ниже. Да и стоит отметить, что пеноизол – это полностью негорючий материал. На него не наносится краска, грунтовка, да даже штукатурка по пеноизолу должна быть уникальной.
Отдельно отметим интересный процесс, по которому ведется монтаж пеноизола. Как вы сами понимаете, крепить в работе с ним ничего не требуется. Монтаж проходит с помощью специального оборудования, которым рабочие наносят пену на стены.
После того как монтаж будет завершен, пена наберет воздух, расширится и заполнит все проемы вокруг. Это довольно удобно, ведь можно не беспокоиться о наличии каркаса, для определения габаритов которого еще надо проводить тщательный расчет.
к меню ↑
2.5 Какой вариант лучше?
Определяют лучший вариант только после того, как будет проведен точный расчет всех его характеристик. Также важно оценить, по какой процедуре проходит монтаж утеплителя, и устраивает ли она вас.
Если коротко, то лучше всего, конечно же, брать минвату. Она имеет самые полезные свойства. Если же вас смущает цена – обратитесь к пенопласту. Пеноплекс лучше минваты в плане теплопроводности и гидроизоляции, поэтому он хорошо подходит для утепления фасадов.
Ну а пеноизол практически универсален, хотя его особенная структура уместнее всего смотрится при утеплении каркасов внутренних стен нежилых строений.
к меню ↑
2.6 Процесс утепления стен минеральной ватой (видео)
Минутку …
Включите файлы cookie и перезагрузите страницу.
Этот процесс автоматический. Ваш браузер в ближайшее время перенаправит вас на запрошенный контент.
Подождите до 5 секунд…
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] ) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + ( !! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + ( !! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! [ ]) + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + ( ! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! [] ) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + ( !! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [ ] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) — []) + (+ !! []))
+ ((! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [ ] + !! [] + !! [] + !! [] + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (+ !! []) + (! + [] + (!! []) — []) + (! + [] + ( !! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + ( ! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [ ] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! [] ) + !! [] + !! [] + !! [] + !! [] + !! [])) / + ((+ !! [] + []) + (! + [] — (! ! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! [] ) + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [] + !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] +! ! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! []) ) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [ ] + !! [] + []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] — (!! [])))
+ ((! + [] + (!! [ ]) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! [])) / + ((+ !! [] + []) + (! + [] + (!! []) + !! []) + (+ !! [ ]) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [ ]) + (! + [] + (!! []) + !! [] + !! [] + !! []))
+ ((! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [ ] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []) + (+ !! []) + (! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] +! ! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! []))
+ ((! + [] + ( !! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (+ !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [])) / + ((! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []))
+ ((! + [] + (!! []) + !! [] + !! [] + !! [] +! ! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! []) + (+! ! []) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [ ] + !! [] + !! []) + (! + [] + (!! []) + !! []) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] +! ! [] + !! [] + !! [] + !! [] + !! []) + (+ !! [])) / + ((! + [] + (!! []) +! ! [] + !! [] + !! [] + !! [] + !! [] + []) + (! + [] + (!! []) + !! [] + !! [] + !! []) + (! + [] — (!! [])) + (! + [] — (!! [])) + (! + [] + (!! []) + !! [] + !! [] + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) — []) + (! + [ ] + (!! []) + !! [] + !! [] + !! [] + !! []) + (! + [] + (!! []) + !! [] + !! []) + (+ !! []))
.
Герметизация и изоляция существующих стен в подвесном пространстве — Краткое описание соответствия нормам
Цель этого краткого описания — предоставить относящуюся к кодексу информацию о герметизации и изоляции стен подползников в существующих жилых зданиях, чтобы гарантировать, что меры будут приняты как соответствующие кодексу. Предоставление одной и той же информации всем заинтересованным сторонам (например, должностным лицам кодекса, строителям, подрядчикам, проектировщикам и т. Д.), Как ожидается, приведет к более строгому соответствию и меньшему количеству инноваций, подвергающихся сомнению во время обзора плана и / или полевой проверки.
Герметизация и установка изоляции в существующем подвесном пространстве является сложной задачей по ряду причин. Во-первых, необходимо принять решение о кондиционировании или не кондиционировании тома пространства для обхода контента. Это важно, потому что это определит, какие сборки, связанные с ползунком, должны быть герметизированы и изолированы, а какие сборки не нужно изолировать. Это также важно, потому что это решение может «спровоцировать» другие изменения в подвесном пространстве в отношении контроля влажности и вентиляции.
Количество и расположение изоляции, применяемой к подвесному пространству, определяется тем, какие сборки, связанные с подвесным пространством, считаются частью тепловой оболочки здания. [1] В тех случаях, когда пространство для обхода вентилируется и, следовательно, открыто на улицу или прямо или косвенно сообщается с некондиционным пространством, тепловая оболочка здания . Компоненты пространства для обхода представляют собой сборку пола, отделяющую пространство для обхода от любых кондиционируемых зон выше пространство для обхода.В тех случаях, когда ползунок не вентилируется и прямо или косвенно не сообщается с некондиционированным пространством, тогда ползунок можно считать безусловным, а сборка пола считается частью тепловой оболочки здания , как обсуждалось выше — ИЛИ — это можно рассматривать кондиционированные, а стены и любые отверстия в этих стенах, которые отделяют ползун от наружного или другого некондиционного пространства, можно рассматривать как часть тепловой оболочки здания .Если пространство для ползания специально кондиционировано (например, имеет специальный вывод системы отопления или охлаждения в пространство), стены и любые отверстия в этих стенах, как упомянуто выше, считаются частью тепловой оболочки здания .
Пол над или внутренняя и / или внешняя часть стен и связанных с ними отверстий
может быть сложно изолировать, учитывая, что изоляция применяется к существующей конструкции. Кроме того, любые источники утечки воздуха из пространства для обхода через стены или пол должны быть герметизированы в зависимости от классификации пространства для обхода и узлов, составляющих его компоненты тепловой оболочки.
Если ползунное пространство «переоборудуется» из вентилируемого в невентилируемое и стены будут изолированы вместо верхнего этажа, возникнут дополнительные проблемы, связанные с влажностью, которые необходимо решить в соответствии со строительными нормами (см. Ниже, как решать вопросы управления водными ресурсами).
Как решать проблемы управления водными ресурсами в обходном пространстве
В зависимости от начальных условий на площадке и бюджета проекта можно предпринять несколько шагов для решения проблем влажности в пространстве для обхода:
Уменьшите вероятность массового проникновения воды в пространство для подползания, изменив уровень грунта вокруг здания с уклоном в сторону от конструкции, установив дренажные трубы вокруг внешних опор, которые отводят воду к дневному свету или сухому колодцу, а также установят или модифицируют желоба и водосточные трубы чтобы они не уносили дождевую воду от фундамента.Убедитесь, что все существующие бетонные террасы, тротуары или проезды имеют уклон от дома. Если они наклонены в сторону дома, подумайте о замене их водонепроницаемой брусчаткой или бетоном с правильным уклоном или установите водостоки, например, у основания подъездной дороги с уклоном, чтобы отводить воду от фундамента.
Закройте и тщательно закройте окна и вентиляционные отверстия прочными водонепроницаемыми материалами, которые предотвратят утечку воздуха и воды. Полностью заполнить лунки окна пространства для обхода до уровня выше отметки.
Установите вытяжные вентиляторы, которые будут вытягивать влажный воздух из помещения для ползания, в то же время косвенно вытягивая более сухой воздух из жилого помещения в пространство для ползания. Этот настой кондиционированного воздуха поможет высушить пространство для обхода.
Установите отстойные насосы в низколежащих областях пола подполья, которые могут быть задействованы для отвода любой воды, которая накапливается на полу подполья, от просачивания под стенами фундамента или поднимающегося уровня грунтовых вод в результате периодических штормов. В отстойнике должна быть пластиковая яма глубиной от 2 до 3 футов, перфорированная отверстиями, просверленными на дне, чтобы в случае повышения уровня грунтовых вод (например, из-за шторма) вода удалялась до того, как достигнет пол подполья.Используйте водоотливные насосы с герметичными крышками с прокладками. Для получения дополнительной информации о отстойниках см. Руководство Дренажный или отстойный насос, установленный в подвалах или в подвалах.
Установите пароизоляцию из полиэтиленовой пленки толщиной 6 мил или более, которая полностью покрывает пол в подвесном пространстве и поднимается вверх по фундаментным стенам и любым опорам на 8–12 дюймов или предпочтительно до внешнего уровня земли. Пластмасса должна быть закреплена деревянными планками, обработанными под давлением, механическими креплениями или лентой из стекловолоконной сетки и канальной мастикой.Швы в пароизоляционной пленке следует перекрыть на 6-12 дюймов и заклеить лентой. Этот пароизоляционный слой можно накрыть бетонной плитой для дополнительной прочности. Для получения дополнительной информации см. Руководства «Полиэтиленовые стены / опоры, закрепленные в земле» и «Бетонная плита поверх полиэтилена».
После того, как узлы ползункового пространства, связанные с тепловой оболочкой здания , идентифицированы, необходимо определить тип изоляционных материалов и их R-значение или U-фактор и сравнить с минимальными требованиями в кодексе.Если в утепляемой стеновой сборке используется каркас, на планах следует указывать коэффициент сопротивления изоляции вместе с типом устанавливаемой изоляции; однако проектировщик, строитель или подрядчик также могут вместо этого указать коэффициент U для всей сборки. Если не используется каркас, следует указать коэффициент теплопередачи или коэффициент сопротивления изоляции. Если в стенах кондиционированного помещения есть какие-либо отверстия для доступа из внешних или некондиционированных помещений, необходимо указать тип и тепловые свойства изоляции, а также средства герметизации отверстия от утечки воздуха.
В следующем разделе (Обзор плана) представлены разделы кода с требованиями к изменениям. В разделе «Полевой осмотр» представлены подробные сведения о проверке герметичности и изоляции существующих подвесных пространств. Обратитесь к последнему разделу этого краткого обзора (Техническая проверка и справочные материалы) для получения ресурсов по технической проверке, передовым методам и руководствам по измерению подробных надлежащих методов, чтобы гарантировать, что улучшенное герметичное и изолированное пространство для обхода повысит общую энергоэффективность дома.
[1] Термин «тепловая оболочка здания » в IECC / IRC 2015 определяется как стены подвала, внешние стены, пол, крыша и любые другие элементы здания, которые ограничивают кондиционируемое пространство или обеспечивают границу между кондиционированным пространством. и освобожденное или безусловное пространство.
Обзор плана
В этом разделе перечислены применимые нормативные требования, за которыми следуют подробные сведения, полезные для анализа плана, касающиеся положений, связанных с герметизацией и изоляцией существующих пространств для лазания.
В соответствии с 2015 IECC / IRC, раздел R103.3 / R106.3 Проверка документов , должностное лицо кодекса / строительное должностное лицо должно проверить или вызвать проверку строительной документации на соответствие нормам.
Строительная документация . Изучите строительную документацию, чтобы определить, есть ли информация, необходимая для определения того, подготовлено ли пространство для обхода, и на основе этой информации стены и проемы, связанные с пространством для обхода, должны быть герметизированы и изолированы.Необходимо указать тип, количество и расположение изоляции в стеновых конструкциях, а также способы герметизации и изоляции любых проемов (например, дверцы доступа) в изолированных стенах. Обратите внимание, что если рассматриваемое пространство для обхода находится рядом с другим внутренним пространством, которое не кондиционировано, стена, отделяющая пространство для обхода от этого другого внутреннего пространства, также должна быть изолирована.
2015 IECC / IRC, Раздел R103.2 / N1101.5 Информация о строительной документации. Строительная документация должна включать:
Детали, связанные с кондиционированием пространства для обхода (например, без кондиционирования и / или вентиляции или кондиционирования косвенно или напрямую), которые необходимы для определения узлов пространства для обхода, которые являются частью тепловой оболочки и должны быть изолированы
Изоляционные материалы и их значения R или коэффициент теплопередачи, связанные со стенами и любыми проемами в стенах
Подробная информация, показывающая, как изоляция должна применяться к существующим внутренним и / или внешним стенам существующих подвесных пространств
В тех случаях, когда безусловное вентилируемое подвесное пространство считается кондиционированным, а стены и связанные с ними проемы изолированы, подробные сведения, указывающие, как будет отремонтировано подвесное пространство, с учетом критериев влажности в кодах
Детали воздушного уплотнения.
2015 IECC / IRC, Раздел R501.1.1 / N1107.1.1 Изменения — Общие. Перестройка существующего здания или его части должна соответствовать Разделам R502 / N1108, R503 / N1109 или R504 / N1110. Неизмененные части существующего здания не обязаны соблюдать.
R503.1 / N1109.1 Общие. Изменения любого здания или сооружения должны соответствовать требованиям правил для нового строительства.Изменения не должны отрицательно влиять на соответствие здания или сооружения положениям настоящего Кодекса; то есть соответствие нормам должно быть таким же, какое существовало для здания или конструкции до внесения изменений. Изменения не должны создавать небезопасные или опасные условия или перегрузить существующие системы здания. Изменения не должны приводить к тому, что модифицированное здание или конструкция потребляют больше энергии, чем существующее ранее здание или конструкция до изменений.
R503.2 / N1103.2 Изменение кондиционирования помещений. Любое некондиционируемое пространство или пространство с низким энергопотреблением, преобразованное в кондиционированное, должно быть приведено в полное соответствие с этим кодексом. (Это означает, что все пространство или здание, включая измененную сборку, необходимо будет привести в соответствие.)
R503.1.1 / N1109.1.1 Конструкция здания . Конструкции ограждающих конструкций здания, которые являются частью реконструкции, должны соответствовать Разделам R402.1.2 / N1102.1.2 (Таблица изоляции и оконного проема) или R402.1.4 / N1102.1.4 (Альтернатива U-фактора) и разделы от R402.2.1 / N1102.2.1 до R402.2.12 / N1102.2.12, R402.3 / 1 / N1102.3.1, R402.3.2 / N1102.3.2, R402. 4.3 / N1102.4.3 и R402.4.4 / N1102.4.4.
Исключение: Следующие изменения не обязательно должны соответствовать требованиям для нового строительства при условии, что энергопотребление здания не увеличивается:
Существующие полости в стенах, открытые во время строительства, при условии, что полости заполнены изоляцией
Конструкция, в которой существующая полость стены не обнажена.
2012 IECC / IRC, Раздел R101.4.3 / N1101.3 и 2009 IECC / IRC, Раздел 101.4.3 / N1101.4.3 Изменения — Общие. Изменения существующего здания или его части должны соответствовать положениям кодекса, поскольку они относятся к новому строительству, без требования неизмененных частей существующего здания для соответствия этому кодексу.
Исключение: Следующие изменения не обязательно должны соответствовать требованиям для нового строительства при условии, что энергопотребление здания не увеличивается:
Существующие полости в стенах, открытые во время строительства, при условии, что полости заполнены изоляцией
Конструкция, в которой существующая полость стены не обнажена.
2015 IECC / IRC, Раздел R402.1.2 / N1102.1.2 Критерии изоляции. Тепловая оболочка здания должна соответствовать требованиям Таблицы R402.1.2 / N1102.1.2, основанной на климатической зоне, указанной в Главе 3, и конструктивных элементах здания (например, пол или стена и проемы), связанных с подзонным пространством. считается частью тепловой оболочки здания .
2015 IECC / IRC, Раздел R402.1.3 / N1102.1.3 или 2012 IECC / IRC, Раздел R402.1.2 / N1102.1.2 Вычисление R-значения. Изоляционный материал, используемый в слоях, например, изоляция полости каркаса или непрерывная изоляция, следует суммировать для вычисления соответствующего R-значения компонента. Рассчитанные значения R не должны включать значение R для других строительных материалов или воздушных пленок. В тех случаях, когда стены подвесного пространства изолируются с внешней стороны стены, и утепленный сайдинг используется с целью соблюдения требований к непрерывной изоляции Таблицы R402.1.2 / N1102.1.2, указанное производителем значение R для изолированного сайдинга должно быть уменьшено на R-0,6.
Выдержка из Таблицы требований к изоляции и оконному стеклу :
2015 IECC / IRC, таблица R402.1.2 / N1102.1.2 или 2012 IECC / IRC, таблица R402.1.1 / N1102.1.1
(R-значения и сноски одинаковы для обеих версий кодов)
Климатическая зона 1 2 3 4 Кроме морской 5 и морской 4 6 7, 8
Стена пространства для обхода R-значение 0 0 5/13 ^a 10/13 ^a 15/19 ^a 15/19 ^a 15/19 ^a
^a Первое значение — это непрерывная изоляция на внешней или внутренней стороне стен подполья, а второе значение — изоляция между каркасом стен.
2015 IECC / IRC, раздел R402.1.4 / N1102.1.4 или 2012 IECC / IRC, раздел R402.1.3 / N1102.1.3 Альтернативный коэффициент U. Узел с U-фактором, равным или меньшим, чем указанный в Таблицах эквивалентных U-факторов, должен быть разрешен в качестве альтернативы R-значению в Таблицах требований к изоляции и вентиляции по компонентам IECC / IRC.
Выдержка из Таблицы эквивалентного коэффициента U :
2015 IECC / IRC, Таблица R402.1.4 / N1102.1.4 или 2012 IECC / IRC, таблица R402.1.3 / N1102.1.3
(U-факторы одинаковы для обеих версий кода)
Климатическая зона 1 2 3 4 Кроме морской 5 и морской 4 6 7, 8
Коэффициент U стены для ползания 0,477 0,477 0,136 0.065 0,055 0,055 0,055
Выдержка из 2009 IECC / IRC Требования к изоляции и вентиляции по таблице компонентов 402.1.1 / N1102.1.1 следующее:
Климатическая зона 1 2 3 4 5 6 7, 8
Стена пространства для обхода R-значение 0 0 5/13 ^a 10/13 ^a 10/13 ^a 10/13 ^a 10/13 ^a
^a Первое значение — это непрерывная изоляция на внешней или внутренней стороне стены подполья, а второе значение — изоляция между каркасом стены.
2015 IECC / IRC, Раздел R402.2.4 / N1102.2.4 Люки и двери доступа. Любые люки или двери, расположенные в стене или полу подполья, которые являются частью тепловой оболочки здания и, следовательно, изолируются, также должны быть изолированы до уровня, эквивалентного полу или стене, в которых они расположены. Кроме того, люк или дверь доступа также должны быть снабжены уплотнением и прокладками, чтобы минимизировать утечку воздуха.
2012 IECC / IRC, раздел R402.2.4 / N1102.2.4 и 2009 IECC / IRC, раздел 402.2.3 / N1102.2.3 имеют те же формулировки, что и IECC / IRC 2015 года, в отношении люков и дверей.
Воздушное уплотнение / контроль утечки воздуха
2015 IECC / IRC, R402.4./N1102.4 Утечка воздуха . Тепловая оболочка здания должна быть сконструирована так, чтобы ограничить утечку воздуха.
R402.4.1 / N1102.4.1 Тепловая оболочка здания . Методы уплотнения, используемые для уплотнения разнородных материалов, должны допускать различное расширение и сжатие.
R402.4.1.1 / N1102.4.1.1 Установка . Компоненты, перечисленные в Таблице установки воздушного барьера и изоляции, должны быть установлены в соответствии с инструкциями производителя и критериями, указанными в качестве применимого метода строительства. Ниже приведены общие требования и компоненты из таблицы, применимые к герметизации и изоляции стен подползников.
2015 IRC / IECC, таблица установки воздушного барьера и изоляции R402.4.1.1 / N1102.4.1.1
Непрерывный воздушный барьер [1] — Подтвердите, что в строительной документации указывается непрерывный воздушный барьер для компонентов здания, связанных с изоляцией подвесного пространства.
Стены подвесных пространств — Открытая земля в невентилируемых подвальных помещениях должна быть покрыта замедлителем парообразования класса I.
Установка изоляции — Там, где она предусмотрена вместо изоляции пола, изоляция должна быть постоянно прикреплена к стенам подпольного пространства.
2012 IECC / IRC, R402.4 / N1102.4 Утечка воздуха. Тепловая оболочка здания должна быть сконструирована для ограничения утечки воздуха.
R402.4.1 / N1102.4.1 Тепловая оболочка здания . Методы уплотнения между разнородными материалами должны допускать различное расширение и сжатие.
R402.4.1.1 / N1102.4.1.1 Установка . Компоненты, перечисленные в Таблице установки воздушного барьера и изоляции, должны быть установлены в соответствии с инструкциями производителя и критериями, указанными в качестве применимого метода строительства. Ниже приведены компоненты из таблицы, которые применимы для герметизации и изоляции стен подползников.
R402.4.1.1 / N1102.4.1.1 Таблица установки воздушного барьера и изоляции
Воздушный барьер и тепловой барьер — Сплошной воздушный барьер должен быть установлен в ограждающей конструкции здания (пол или стены).Разрывы или стыки в воздушной преграде следует заделать. Не следует использовать воздухопроницаемую изоляцию в качестве уплотнительного материала.
Стены подполья — Там, где вместо изоляции пола, изоляция должна быть постоянно прикреплена к стенам подпольного помещения. Открытая земля в невентилируемых пространствах для лазания должна быть покрыта замедлителем парообразования класса I с проклеиванием стыков внахлест.
2009 IECC / IRC, 402.4.1 / N1102.4.1 Утечка воздуха, теплоизоляция здания
Тепловая оболочка здания должна быть сконструирована для ограничения утечки воздуха. Методы уплотнения, используемые между разнородными материалами, должны допускать различное расширение и сжатие. Источники инфильтрации (см. Список ниже) должны быть герметизированы, герметизированы, защищены от непогоды или иным образом герметизированы воздухонепроницаемым материалом, подходящей пленкой или твердым материалом:
Все стыки, швы и проникновения
Другие источники проникновения.
[1] Термин «непрерывный воздушный барьер» в IECC / IRC 2015 определяется как комбинация материалов и узлов, которые ограничивают или предотвращают прохождение воздуха через тепловую оболочку здания .
Полевая инспекция
Согласно 2015 IECC, Раздел R104 Инспекции , строительство или работы, для которых требуется разрешение, подлежат проверке.Строительство или работы должны оставаться доступными и открытыми для инспекции до утверждения. Обязательные проверки включают в себя опоры и фундамент, каркасные и черновые работы, черновые проверки сантехники, механические черновые проверки и окончательную проверку.
Для 2015 IRC, Раздел R109 Проверки , формулировка несколько отличается от того, что иногда для строительства на месте, время от времени должностное лицо здания, после уведомления от держателя разрешения или его агента, может производить или требовать проведения любых необходимых проверок.Дополнительные сведения предоставляются для осмотра фундамента, водопровода, механики, газа и электричества, поймы, каркаса и кирпичной кладки, а также окончательной проверки. Любые дополнительные проверки остаются на усмотрение ответственного за строительство.
В этом разделе представлены подробные сведения о проверке конкретных положений по герметизации и изоляции стен пространства для обхода, где может потребоваться один или несколько конкретных типов проверки в соответствии с IECC или IRC для подтверждения соответствия. Для подтверждения соответствия нормам типичными видами выполняемых проверок будут фреймворк и черновая работа.Поскольку в этом документе рассматриваются существующие жилые пространства для обхода, в которых уже существует каркас, проверка каркаса будет включать обеспечение герметичности любых источников утечки воздуха в стене и приемлемости каркаса (например, отсутствия повреждения водой или порчи). Проверки должны быть сосредоточены на следующих областях:
Убедитесь, что стыки, швы, отверстия и отверстия заделаны конопатками, прокладками, герметизированы от атмосферных воздействий или иным образом.
Убедитесь, что внешний вид изоляции внутренней / внешней стены, в зависимости от ситуации, в поле соответствует тому, что указано в утвержденной строительной документации.
Убедитесь, что установленная изоляция соответствует минимальному значению R или максимальному коэффициенту U, требуемому для типа сборки и климатической зоны согласно утвержденной строительной документации.
Убедитесь, что непрерывный воздушный барьер установлен правильно. Убедитесь, что изоляция прочно прикреплена к стенам подполья и постоянно совмещена с воздушным барьером.
Подтвердите, что пароизоляция установлена в соответствии с утвержденной конструкторской документацией.
Техническая проверка
В этом разделе представлена дополнительная информация и ссылки на материалы, применимые к данному положению.
Справочник по основам ASHRAE, ASHRAE-2013, Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Inc., Атланта, Джорджия, http://www.techstreet.com/ashrae/products/1858361
Лицевая сторона технологии
— Crawlspace Insulation, Управление строительных технологий Министерства энергетики США, http://web.ornl.gov/sci/roofs+walls/insulation/fact%20sheets/crawlspace%20insulation%20technology.pdf
Связанные руководства BASC:
Невентилируемые подвалы и кондиционированные подвалы, https: // basc.pnnl.gov/resource-guides/unvented-crawlspaces-and-conditioned-basements
Внутренняя изоляция из жестких пенопластов для существующих фундаментных стен, https://basc.pnnl.gov/resource-guides/rigid-foam-board-interior-insulation-existing-foundation-walls
Управление водными ресурсами существующего этажа подполья, https://basc.pnnl.gov/resource-guides/water-management-existing-crawlspace-floor
.
Какой толщины должна быть бетонная плита?
Толщина бетонной плиты зависит от нагрузок и размеров плиты. Как правило, толщина плиты 6 дюймов (150 мм) рассматривается для жилых и коммерческих зданий с деталями армирования согласно проекту. Методы, используемые для определения толщины плиты, различаются для разных типов плит. Например, расчет толщины односторонней плиты отличается и проще, чем расчет толщины двусторонней плиты.
Выбор и расчет толщины плиты, включая плиты различных типов, является важным шагом в процессе проектирования.Если следовать надлежащей процедуре расчета толщины плиты, период проектирования будет значительно сокращен, помимо достижения надежной и экономичной толщины плиты.
Толщина односторонней плиты
Толщина односторонней плиты основана на прогиб , изгиб , сдвиг и иногда требования к огнестойкости .
1. Требования к отклонению
Apart из плит, которые сильно нагружены, например, плиты несут несколько метров грунта толщина плиты выбирается исходя из требований прогиба.Кодекс ACI устанавливает ограничения на толщину плиты. если прогиб не рассчитан и определен как приемлемый.
В противном случае толщина односторонних плит должна быть не менее L / 20 для простого поддерживаемые плиты; L / 24 для плит с неразрезным концом; L / 28 для плит с обоими заканчивается непрерывным; и L / 10 для консолей; где L — пролёт.
Эти значения могут использоваться при условии, что плиты не поддерживают или не прикреплены к перегородкам или другим конструкциям, которые могут быть повреждены из-за больших прогибов.
2. Требования к изгибу и сдвигу
Определение толщины плиты на основе изгиба и сдвига требования не часто. Однако эти требования должны быть проверены в конструкция, даже если толщина выбрана исходя из требований к прогибу.
Порядок проверки толщины плиты на соответствие требованиям изгиба следующим образом:
Рассчитайте пробные факторизованные нагрузки на основе толщины плиты, рассчитанной на основе требований к прогибу.
Вычислить моменты, используя подходящие методы, такие как метод коэффициента ACI.
Поскольку для плит редко требуется коэффициент армирования более 0,01, проверьте, соответствует ли выбранная толщина плиты коэффициенту армирования 0,01. Используйте уравнение 1 для вычисления d:
Где:
d: эффективная глубина плиты, необходимая для выдерживания момента
Mu: момент, рассчитанный из нагрузок
b: ширина плиты, полоса плиты 1 м (12 дюймов) считается
R: сопротивление изгибу (МПа), вычисленное с использованием следующего выражения:
Где:
p : коэффициент усиления принимается равным 0.01
фу: предел текучести стали, МПа
fc ’: прочность бетона на сжатие, МПа
Процедура проверки толщины плиты на соответствие требованиям к сдвигу: следует:
Вычислить предел прочности на сдвиг по нагрузкам, Vu
Вычислить расчетную прочность плиты на сдвиг, уравнение 3. Если все пролеты равны, предел прочности на сдвиг возникает на внешней поверхности первой внутренней плиты, который вычисляется с использованием уравнения 4, в противном случае — сдвиг следует проверять на внешней поверхности первой внутренней плиты и типовой внутренней плиты, уравнение 5.
Где:
Vc: прочность на сдвиг плиты
b: ширина плиты 1000 мм
d: эффективная глубина плиты
Vu: предельный сдвиг плиты
Вт: предельная распределенная нагрузка равна до 1,2 * статическая нагрузка плюс 1,6 * переменная нагрузка
л: пролет перекрытия
3. Требования к огнестойкости
Иногда плита толщина контролируется опасностью передачи тепла при пожаре.За этот критерий огнестойкость пола — это количество часов, необходимое для температура неэкспонированной поверхности повысится на заданную величину, обычно 121,1 ° C (250 ° F).
При повышении температуры на 121,1 ° C (250 ° F) плита толщиной 76,2 мм (3-1 / 2 дюйма) дает 1-часовую огнестойкость, 127-миллиметровая (5-дюймовая) плита обеспечивает 2-часовую огнестойкость, а плита 152,4 мм (6-1 / 4 дюйма) обеспечивает 3-часовую огнестойкость. Наконец, толщину плиты обычно округляют до ближайших 10 мм.
Двусторонняя плита Толщина
Как и в случае односторонней плиты, толщина двусторонней плиты должна удовлетворять требованиям к прогибу и сдвигу.
1. Требования к отклонению
Обычно толщина плиты выбирается таким образом, чтобы предотвратить чрезмерный прогиб при эксплуатации. Код ACI предоставляет метод для расчета минимальной толщины двусторонней плиты, которая удовлетворяет прогибу.
Этот метод применим для различных типов двусторонних плит, таких как плоская плита, плоская плита, плиты на балках, плиты без внутренних балок. Чтобы увидеть подробности расчета минимальной толщины плиты, щелкните здесь.
Выбранная толщина плиты должна быть достаточной для сдвига как внутренних, так и внешних колонн.Код ACI позволяет использовать более тонкие плиты, если расчетный прогиб находится в пределах указанных ограничений прогиба.
Процедура проверки адекватности Толщина плиты, способная выдержать сдвигающую силу, составляет:
Определить факторная равномерная нагрузка.
Проверить односторонние ножницы
Проверить двусторонний сдвиг штамповки
Если прочность на сдвиг плиты меньше предельного усилия сдвига, приложенного к плите, то для решения этой проблемы должны быть рассмотрены необходимые стратегии.Эти стратегии включают:
Утолщите плиту по всей панели. Это может быть контрпродуктивным, поскольку вес плиты может значительно увеличить силу сдвига.
Используйте откидную панель, чтобы утолщить перекрытие, прилегающее к колонне.
Добавьте поперечную арматуру.
.

№	Материал	Коэффициент теплопроводности Вт/(м*К)
1	Сталь	52
2	Стекло	1,15
3	Железобетон с щебнем	1,7-2
4	Минеральная вата	0,035-0,053
5	Сосна влажности 15%	0,15-0,23
6	Кирпич с пустотами	0,44
7	Кирпич сплошной	0,67- 0,82
8	Пенопласт	0,04-0,05
9	Пенобетонные блоки	0,3-0,5

Регион по градусо-суткам	Окна	Стены	Перекрытия холодного чердака и холодного подвала
2000	0,3	2,1	2,8
4000	0,45	2,8	3,7
6000	0,6	3,5	4,6
8000	0,7	4,2	5,5
10000	0,75	4,9	6,4
12000	0,8	5,6	7,3

Город	Градусо-сутки Dd отопительного периода при температуре, + С
Город	24	22	20	18	16	14
Абакан	7300	6800	6400	5900	5500	5000
Анадырь	10700	10100	9500	8900	8200	7600
Арзанас	6200	5800	5300	4900	4500	4000
Архангельск	7200	6700	6200	5700	5200	4700
Астрахань	4200	3900	3500	3200	2900	2500
Ачинск	7500	7000	6500	6100	5600	5100
Белгород	4900	4600	4200	3800	3400	3000
Березово (ХМАО)	9000	8500	7900	7400	6900	6300
Бийск	7100	6600	6200	5700	5300	4800
Биробиджан	7500	7100	6700	6200	5800	5300
Благовещенск	7500	7100	6700	6200	5800	5400
Братск	8100	7600	7100	6600	6100	5600
Брянск	5400	5000	4600	4200	3800	3300
Верхоянск	13400	12900	12300	11700	11200	10600
Владивосток	5500	5100	4700	4300	3900	3500
Владикавказ	4100	3800	3400	3100	2700	2400
Владимир	5900	5400	5000	4600	4200	3700
Комсомольск-на-Амуре	7800	7300	6900	6400	6000	5500
Кострома	6200	5800	5300	4900	4400	4000
Котлас	6900	6500	6000	5500	5000	4600
Краснодар	3300	3000	2700	2400	2100	1800
Красноярск	7300	6800	6300	5900	5400	4900
Курган	6800	6400	6000	5600	5100	4700
Курск	5200	4800	4400	4000	3600	3200
Кызыл	8800	8300	7900	7400	7000	6500
Липецк	5500	5100	4700	4300	3900	3500
Санкт Петербург	5700	5200	4800	4400	3900	3500
Смоленск	5700	5200	4800	4400	4000	3500
Магадан	9000	8400	7800	7200	6700	6100
Махачкала	3200	2900	2600	2300	2000	1700
Минусинск	4700	6900	6500	6000	5600	5100
Москва	5800	5400	4900	4500	4100	3700
Мурманск	7500	6900	6400	5800	5300	4700
Муром	6000	5600	5100	4700	4300	3900
Нальчик	3900	3600	3300	2900	2600	2300
Нижний Новгород	6000	5300	5200	4800	4300	3900
Нарьян-Мар	9000	8500	7900	7300	6700	6100
Великий Новгород	5800	5400	4900	4500	4000	3600
Олонец	6300	5900	5400	4900	4500	4000
Омск	7200	6700	6300	5800	5400	5000
Орел	5500	5100	4700	4200	3800	3400
Оренбург	6100	5700	5300	4900	4500	4100
Новосибирск	7500	7100	6600	6100	5700	5200
Партизанск	5600	5200	4900	4500	4100	3700
Пенза	5900	5500	5100	4700	4200	3800
Пермь	6800	6400	5900	5500	5000	4600
Петрозаводск	6500	6000	5500	5100	4600	4100
Петропавловск-Камчатский	6600	6100	5600	5100	4600	4000
Псков	5400	5000	4600	4200	3700	3300
Рязань	5700	5300	4900	4500	4100	3600
Самара	5900	5500	5100	4700	4300	3900
Саранск	6000	5500	5100	5700	4300	3900
Саратов	5600	5200	4800	4400	4000	3600
Сортавала	6300	5800	5400	4900	4400	3900
Сочи	1600	1400	1250	1100	900	700
Сургут	8700	8200	7700	7200	6700	6100
Ставрополь	3900	3500	3200	2900	2500	2200
Сыктывкар	7300	6800	6300	5800	5300	4900
Тайшет	7800	7300	6800	6300	5800	5400
Тамбов	5600	5200	4800	4400	4000	3600
Тверь	5900	5400	5000	4600	4100	3700
Тихвин	6100	5600	2500	4700	4300	3800
Тобольск	7500	7000	6500	6100	5600	5100
Томск	7600	7200	6700	6200	5800	5300
Тотьна	6700	6200	5800	5300	4800	4300
Тула	5600	5200	4800	4400	3900	3500
Тюмень	7000	6600	6100	5700	5200	4800
Улан-Удэ	8200	7700	7200	6700	6300	5800
Ульяновск	6200	5800	5400	5000	4500	4100
Уренгой	10600	10000	9500	8900	8300	7800
Уфа	6400	5900	5500	5100	4700	4200
Ухта	7900	7400	6900	6400	5800	5300
Хабаровск	7000	6600	6200	5800	5300	4900
Ханты-Мансийск	8200	7700	7200	6700	6200	5700
Чебоксары	6300	5800	5400	5000	4500	4100
Челябинск	6600	6200	5800	5300	4900	4500
Черкесск	4000	3600	3300	2900	2600	2300
Чита	8600	8100	7600	7100	6600	6100
Элиста	4400	4000	3700	3300	3000	2600
Южно-Курильск	5400	5000	4500	4100	3600	3200
Южно-Сахалинск	6500	600	5600	5100	4700	4200
Якутск	11400	10900	10400	9900	9400	8900
Ярославль	6200	5700	5300	4900	4400	4000

Регионгород	Толщина минваты
Магадан	170-180 мм
Иркутск	160 -170 мм
Новосибирск	150-160 мм
Екатеринбург	140-150 мм
Санкт-Петербург	130-140 мм
Краснодар	90-100 мм
Сочи	70-80 мм

Регионгород	Необходимое сопротивление передаче тепла, м²·°C/Вт
Якутск	5,28
Магадан	4,33
Иркутск	4,05
Новосибирск	3,93
Екатеринбург	3,65
Владивосток	3,25
Санкт-Петербург	3,23
Ростов-на-Дону	2,75
Краснодар	2,44
Сочи	1,79

Климатическая зона	1	2	3	4 Кроме морской	5 и морской 4	6	7, 8
Стена пространства для обхода R-значение	0	0	5/13 ^a	10/13 ^a	15/19 ^a	15/19 ^a	15/19 ^a
^a Первое значение — это непрерывная изоляция на внешней или внутренней стороне стен подполья, а второе значение — изоляция между каркасом стен.
