Какой толщины должен быть мауэрлат: Рассчитываем размеры мауэрлата для крыши

Рассчитываем размеры мауэрлата для крыши

Крыша дома состоит из двух основных компонентов – стропильная система и мауэрлат. Мауэрлат представляет из себя основу, которая служит надёжным креплением для стропильных брусьев. При строительстве крыши, крайне важно детально просчитать размеры стройматериалов для точной и надёжной конструкции. Рассмотрим основные правила и советы измерения мауэрлата, для получения материала нужных размеров.

Содержание

• Расчет размеров мауэрлата
• Формула для расчета
• Расчеты для двухскатной крыши

Расчет размеров мауэрлата

Строительство крыши начинается именно с мауэрлата, он служит опорой для остальной крышной конструкции, обеспечивает её устойчивость и равномерно распределяет вес конструкции по стенам дома.

Размеры мауэрлата зависят от следующих факторов:

1. Параметры площади дома – его периметр и площадь.
2. Тип конструкции крыши.
3. Материал используемый в стропильной системе и для покрытия кровли.
4. Климатические условия.
5. Является площадь мансардной или нет.

Основным показателем для расчета мауэрлата является вид крыши. Крышная конструкция может быть разных типов, вот основные из них:

1. Классическая – односкатная, двухскатная, трехскатная или четырехскатная крыша.
2. Крестообразная.
3. Складчатая.
4. Плоская.
5. Сферическая.
6. Шатровая, полуовальная и вальмовая.
7. Шпилеобразная.

Итак, для расчета мауэрлата требуется знать, для какого типа крыши он будет использоваться. Мы рассмотрим как рассчитывать размеры мауэрлата для классической двухскатной крыши. Но прежде чем перейти к рассмотрению мауэрлата для конкретного типа крыши, следует узнать расчетные параметры, общие для всех типов крыш.

Формула для расчета

Во время мерки мауэрлата во первых следует

Далее следует рассчитать вес и объем деревянного бруса. Вот формула для вычисления данных показателей:

m = rV

• r – плотность дерева;
• V – объем мауэрлата;
• m – как можно было догадаться представляет массу деревянного бруса.

Объем мауэрлата вычисляется по следующей формуле:

V = SL

• S – сечение деревянного бруса;
• L – его длина или периметр.

1. Каких размеров бы не был мауэрлат, главное – расположить его на расстоянии как минимум 5 см. от внешней грани стены.
2. Для большинства случаев подойдет антисептированный деревянный брус из лиственной древесины сечением 100×150 мм.
3. Следует выложить деревянные брусья по всей длине стен, от одного конца дома до другого.
4. Далее следует выполнить необходимые замеры, следя за тем, чтобы расстояние между брусьями было равномерным по всей длине укладки.

Также, при расчете параметров мауэрлата следует учитывать и объем крышной конструкции, массу стропильной системы.

Рассмотрим как рассчитать параметры мауэрлата для двухскатной крыши.

Расчеты для двухскатной крыши

Двухскатная крыша является наиболее популярным и простым видом кровли. Благодаря наклонной конструкции, она обеспечивает естественный сток осадков в виде талого снега или дождевой воды, с поверхности крыши. Установка мауэрлата для двухскатной крыши требует немалых затрат и трудоёмкой работы, зато он обеспечивает долговечность и стойкость крышной конструкции.

Для двухскатной крыши подходят деревянные брусья сечением 10×10 или 15×15 см. Толщина мауэрлата не должна быть меньше 10 см, а отступ от края наружной грани стены должен составлять как минимум 6 см. При использовании гидроизоляционного материала, расстояние между слоями должно быть как минимум 40 см.

Параметры мауэрлата нужно рассчитать так, чтобы он выполнял свою главную задачу – обеспечивал устойчивую и надежную скатную конструкцию для двухскатной крыши.

Подводя итоги можно сказать, что для расчета мауэрлата следует учитывать множество факторов, определяющих подходящие параметры материала для крепления. В заключении приведем основные параметры мауэрлата, подходящие в большинстве случаев:

1. Ширина мауэрлата не должна быть меньше 10 см.
2. Оптимальное сечение деревянных брусьев – 10×15 см.
3. Подходящий материал для мауэрлата – антисептированные брусья из лиственной древесины.
4. При расчете массы и объема мауэрлата руководствуйтесь формулой приведенной выше.
5. Отступ бруса от края стены должен составлять как минимум 5 см.
6. Расстояние между брусьями мауэрлата должно быть равномерным на всех отрезках конструкции.

Для надежного и долгосрочного крепления крыши, очень важно провести точные замеры мауэрлата. Следуя вышеприведенным советам, вы сможете получить материал для крепления, нужных вам параметров. Далее можете спокойно приступать к монтажу крышной конструкции.

Мауэрлат: размеры бруса, толщина, сечение

Мауэрлат для крыши – это как фундамент для всего здания. Именно этот брус считается основанием кровли. Он принимает на себя передаваемую стропилами нагрузку и распределяет ее равномерно по стенам строения. Такая функция важна для прочности дома и его долголетия. Также мауэрлат называют маточным бревном, матицей или маткой и, как правило, выполняется он из бруса с большим сечением. При самостоятельном возведении жилья, пользователи могут столкнуться с рядом проблем. В частности, довольно распространенными являются такие вопросы, как: какой толщины должен быть мауэрлат или как правильно монтируется данный элемент? Чтобы ответить на них, стоит детально рассмотреть технологию установки матицы, параметры, от которых зависит конкретный выбор бревна либо бруса, а также рекомендуемые стандартами размеры для мауэрлата.

Особенности мауэрлата

Можно сказать, что именно мауэрлат – это один из главных элементов кровли. Этот брус является частью стропильной системы и основанием всей крыши. Если строить дом без него, то точечная нагрузка от стропильных ног будет оказывать давление только в определенных местах на стене и со временем прочность всего строения заметно ухудшиться. Кроме того, мауэрлатная балка необходима для фиксации кровельной конструкции, то есть матица прочно монтируется к стенам, а к ней уже закрепляются стропила, подробнее читайте: крепление стропил к мауэрлату. Укладывается элемент с небольшим отступом от края стены, это значит, толщина мауэрлата не может быть шире самой стены. Такая деталь необходима для построек из самого различного материала, при этом в зависимости от типа здания, может меняться конструкция и крепление мауэрлата.

Если дом из кирпича, то для закрепления балки следует смонтировать армопояс из бетона. В этот слой вставляются металлические анкера либо арматура, на которые в дальнейшем и устанавливается мауэрлат, подробнее читайте: армопояс под мауэрлат. Если требуется возводить крышу на деревянном строении, то функции мауэрлата выполняет венец, то есть верхняя балка или брус, также зафиксированные на анкера с несколькими нижерасположенными брусьями либо дополнительно обвязанные в единую систему прочной проволокой. На зданиях, где основной каркас из металла, рекомендуется использовать для мауэрлата металлический двутавр либо швеллер. Наиболее распространенное сечение мауэрлата составляет 15х15 см. Однако, в различных ситуациях, данный параметр может существенно отличаться. Что важно учитывать, при расчете основных размеров? Рассмотрит подробно данный вопрос.

Критерии для расчета мауэрлата

Чтобы маточные балки действительно надежно справлялись со своей основной функцией, важно выполнить данный элемент по всем правилам и с соблюдением предписанных технологий. Определять размеры мауэрлата стоит с учетом 5 основных критериев.

1. Параметры дома, конкретно периметр и его площадь.
2. Используемые материалы для стен строения, стропил и финишного покрытия кровли.
3. Наличие мансардного этажа.
4. Климатические особенности региона.
5. Тип конструкции крыши.

При этом именно от вида кровельной системы во многом будут зависеть параметры мауэрлата. Конструкция крыши может иметь самые различные разновидности, вот лишь наиболее популярные:

• кровля со скатами – одно-, двух, четырехскатная и так далее;
• шатровые или куполообразные крыши;
• вальмовая и полувальмовая;
• плоские конструкции;
• крестообразная или ломанная.

В зависимости от конкретного типа будет меняться и расчет мауэрлата, соответственно изменятся основные значения этого элемента. Чтобы понять, как произвести расчет, стоит воспользоваться специальными формулами.

Общие расчетные параметры

Надежность всего дома и кровли в частности, зависит от верного выбора бруса для устройства мауэрлата. Сечение мауэрлата может быть квадратным либо прямоугольным – это наиболее оптимальные варианты, которые позволяют добиться максимальной устойчивость элемента. Так как, используя круглые бревна, необходимо будет обтесать одну из сторон, которая должна примыкать к стене. Разумеется, без специальных инструментов сделать это идеально ровно не получится, а значит, есть вероятность перекоса стропильной системы в дальнейшем. Поэтому оптимально использовать готовый брус, сечение которого варьируется в пределах 10-25 см. При этом размер мауэрлата должен быть не менее 1/3 от толщины несущих стен, но не слишком большим. Если балка будет массивной, то она создаст дополнительную нагрузку на конструкцию строения, но прочности кровли это не прибавит. Что касается длины, то оптимально использовать брус, равный по данному параметру стене. Если же нет такой возможности и необходимо будет стыковать два элемента между собой, то в этом случае важно применять отрезки равные по длине либо отличаемые минимально. Соединение делается методом перекрытия, то есть на конце одного бруса вырезается верхняя половинка, на другом нижняя, а затем производится наложение двух концов и скрепление их насквозь болтами либо гвоздями.

Чтобы понять, какой должна быть высота мауэрлата, ширина и прочие параметры, следует рассчитать объем деревянной балки и ее вес. Для этого можно воспользоваться простыми формулами. Для расчета массы: m = rV, где r – это плотность древесины и V – это объем. Соответственно, чтобы найти объем, стоит использовать формулы: V = SL, где S – сечение, а L – длина. Если все основные параметры можно измерить самостоятельно, то узнать плотность древесины довольно легко из специальных таблиц, кроме того, многие производители пиломатериала подробно расписывают характеристики реализуемого товара. В частности, наименьшей плотностью обладают такие породы, как пихта сибирская, сосна, ель, липа и прочие. Имея все параметры, останется только подставить их в формулы и получить результат подсчетов.

Рекомендуемые параметры для мауэрлата

В строительных ГОСТах и СНиПах подробно расписан рекомендуемый размер мауэрлата. В частности, наиболее оптимальный вариант – это применение бруса из древесины лиственных пород, сечение которого составляет 10х15 см. Также возможны такие вариации, как 10х10 либо 15х15. То есть не стоит применять балку, ширина которой менее 10 см, так как она не будет отличаться высокой прочностью. Деревянный брус шириной более 25 см будет оказывать огромное давление на стены строения, а, значит, также не сделает его более надежным и долговечным. При этом важно помнить, что от края стены обязательно должен быть отступ, составляющий как минимум 5-6 см. Что касается длины, то стоит выбирать брусья либо равные длине стены, либо составляющие половину размера, то есть чтобы при объединении частей мауэрлата на каждый элемент опиралось одинаковое количество стропильных ног. Это позволит наиболее равномерно распределить нагрузку.

Разумеется, важно не только правильно рассчитать размеры мауэрлата, но также выбрать наиболее качественную древесину для монтажа. Так специалисты рекомендуют применять пиломатериал хвойных пород, который в обязательном порядке обрабатывается антисептическими препаратами, антипиренами и гидрофобизирующими составами. Это поможет защитить дерево от огня, воды, грибка, насекомых и прочих неприятностей, которые могут привести к снижению прочности материала.

Подводя итог, можно сказать, что мауэрлат – это важная часть кровельной конструкции. И в обязательном порядке данный элемент должен быть прочным, чтобы суметь выдержать не только давление материалов, используемых при возведении крыши, но также снеговые, ветровые нагрузки и многие другие внешние воздействия. Именно поэтому стоит придерживаться рекомендаций специалистов при подборе размеров мауэрлатной балки, а также рассчитать все параметры прежде, чем приступить к монтажу кровельной системы.

размеры, как своими руками сделать установку и гидроизоляцию, какое сечение подобрать, как рассчитать толщину, примеры на фото и видео

Содержание статьи:

1. Как правильно установить мауэрлат
2. Правила выполнения монтажа стропил к мауэрлату
3. Особенности жесткого крепления
4. Особенности скользящего (шарнирного) крепления

Мауэрлат – это деревянный брус, выполняющий роль опоры для наслонных деревянных стропил в кровельной конструкции. Благодаря ему нагрузка крыши равномерно распределяется по поверхности всех несущих элементов, помимо этого, установка мауэрлата выполняется для соединения крыши со стенами дома.

Расположение мауэрлата допускается как по всем внешним стенам, а точнее по их верхней части, постройки, так и только под стропильной ногой, передающей нагрузку. В первом случае речь идет о цельном мауэрлате, во втором – о частичном. Не зависимо от выбранного способа, брус не должен касаться внешнего края стены. Для предотвращения процесса гниения древесины поверх бруса обматывается водонепроницаемый материал, как правило, рубероид.

Надежность и прочность конструкции обуславливается качественным креплением каждого звена между собой и к стропильной системе.

Она изготавливается из древесины – бруса, бревен, досок, при этом сечение мауэрлата должно соответствовать стандартным требованиям: 10×10 см, 10×15 см, 15×15 см. При использовании бревен следует отпилить одну сторону так, чтобы при укладке к стене не было просветов.

Как правильно установить мауэрлат

Работа может выполняться несколькими способами:

1. Укладка и крепление мауэрлата к верхним бревнам при помощи:
   — металлических уголков для крепления стропил;
   — скоб;
   — стальных или деревянных нагелей;
   — оцинкованной проволоки (диаметр – не менее 5 мм).

2. Укладка и крепление мауэрлата по периметру кирпичной кладки. Данный метод требует предварительного определения места монтажа и использования материала для крепежа. В этом случае установка мауэрлата своими руками может быть:
   -К кирпичным стенам анкерными болтами, а также химическими самозатвердевающими анкерными растворами;
   -К той же основе, но шпильками или кусками арматуры, которые вставляются непосредственно на завершающих этапах строительства стен. Данный способ подходит только для небольших кровель;

   -К той же основе, но проволокой-катанкой, закрепляемой за несколько рядов до завершения кладки. Длина проволоки рассчитывается на обвязку бруса мауэрлата. Количество креплений при этом должно быть равным количеству стропил, либо превышать их число.
3. Последний способ — укладка мауэрлата к деревянным пробкам, предварительно обработанным защитным раствором. Пробки могут располагаться:
   — под самим мауэрлатом;
   — с отступом на ряд ниже мауэрлата;
   — рядом с мауэрлатом, но почти у внешнего края стены.

Независимо от выбранных способов, показанных подробнее на фото, крепится мауэрлат к пробке металлическими скобами.

Если для строительства дома используются бетонные плиты или газобетон, то обязательно заливается армопояс со вставленными с небольшим промежутком друг от друга шпильками диаметром от 1 см. Оставленного конца шпильки должно хватить на толщину бруса и качественную затяжку контргайкой.

Также следует уделить внимание, что гидроизоляция мауэрлата изготавливается из двухслойного материала, как правило, рубероида.

Правила выполнения монтажа стропил к мауэрлату

При возведении крыши немаловажным этапом является создание стропильной системы, а в частности, крепления ее к мауэрлату. Соблюдение технологии сборки станет гарантией надежности и устойчивости кровли к снегу, сильным ветрам, климатическим перепадам и другому негативному воздействию.

Исходя из особенностей древесины, которая при высокой влажности начинает увеличиваться в размерах, а в сухую теплую погоду ужимается, нужно учитывать, что жесткое крепление или соединение станет причиной смещений и разрывов материала. Даже если расчет мауэрлата был выполнен правильно, то ошибки при устройстве кровельной конструкции чреваты образованием распорной силы, которая постепенно начнет губительное воздействие на конструкцию дома. Во избежание такой ситуации нужно следовать правилам монтажа стропил. В строительстве используется скользящее и жесткое крепление.

Особенности жесткого крепления

При таком креплении стропил и мауэрлата невозможно какое-либо воздействие между кровельными элементами, то есть никаких сдвигов, поворотов, изгибов и кручения не допускается.

В этом случае монтаж мауэрлата выполняется при помощи:

1. Подшивного опорного бруска в виде уголка. Для этого стропильную ногу подшитым бруском (размерами до 1 м) крепко фиксируют к мауэрлату опорным бруском по линии оказываемого конструкцией давления. По бокам вбиваются гвозди для надежного крепления и предотвращения поперечного смещения.

2. Выполнения запила (выемки) на стропилах с последующим креплением на гвозди, скобы и проволоку. В строительной практике использование данного способа встречается намного чаще первого за счет образования жесткого узла, соединяющего стропильную ногу с мауэрлатом. При этом толщина мауэрлата практически не имеет значения, поскольку все зависит от техники крепления, когда 2 гвоздя вбивается с боков, а третий в вертикальную поверхность.

В обоих случаях для дополнительного соединения стропила с основой используется проволока-катанка и анкера, подстраховывающие конструкцию. При наличии одинакового угла ската кровли для возведения стропил выбирается один какой-то шаблон. Читайте также: «Как срастить брус по длине».

Как установить мауэрлат своими руками, подробнее на видео:

Особенности скользящего (шарнирного) крепления

Отличие такого крепления заключается в том, что оно позволяет одному из элементов конструкции свободно перемещаться, учитывая размеры мауэрлата и ограниченную амплитуду движения. Как правило, допускается перемещение стропильной ноги к конструкции мауэрлата.

Скользящее крепление подразумевает различные способы сопряжения, включая:

1. Возможность установки к стропильным ногам металлического крепежного элемента, называемого «салазками».
2. Единичное крепление пластинами, при этом допускается выход стропил за пределы стены.
3. Выполнение запила на стропиле, которым она кладется к мауэрлату и крепится при помощи:
   — двух гвоздей, вбиваемых по бокам напротив друг друга;
   — одного гвоздя, вбиваемого сверху, соединяя стропило и мауэрлат;
   — скобы, соединяющей стропильную ногу и мауэрлат;
   — металлической пластины с просверленными отверстиями для крепежных материалов.

Благодаря каждому из представленных способов стропильная нога надежно крепится к мауэрлату, при этом размер мауэрлата допускает движение некоторых их элементов (прочтите также: «Монтаж и размеры стропил для крыши»).

Преимущества скользящего крепления наблюдается при строительстве деревянных домов, поскольку усадка бруса или бревен не деформирует кровельную систему, а позволяет подстроиться под новое положение (обязательно прочтите: «Как используются скользящие стропила»).

Сборка всей конструкции выполняется на ровной поверхности с соблюдением необходимых замеров, созданием выемок в мауэрлате и стропилах, а также подгонкой всех задействованных элементов. Только после этого конструкция поэтапно устанавливается внутри помещения.

Мауэрлат: размер бруса для крыши

Дата: 14 ноября 2018

Просмотров: 6061

Содержание

• Особенности и назначение
• Целесообразность сооружения
• Что влияет на геометрические параметры?
• Общие рекомендации
• Как производится расчет?
• Вывод

Не все слова из профессиональной терминологии строителей понятны простым обывателям. В лексиконе профессионалов часто упоминается мауэрлат. Однако, что это такое, знают не все. Популярно говоря, мауэрлат – опорная конструкция для крыши здания, включающая стропильную систему и кровлю. Он является основой, фундаментом крыши, объединяющим все элементы ее конструкции в единый каркас.

Мауэрлат компенсирует отклонения от проектного положения кровли и не допускает даже небольшого уклона в любую сторону. Ведь точно выполнить возведение стен и обеспечить равную высоту по всему периметру постройки проблематично.

Основание крыши должно обеспечивать надежную фиксацию стропильных элементов. Поэтому при обустройстве крыши важно точно рассчитать размеры мауэрлата для обеспечения прочного крепления стропил.

Являясь соединительным звеном между крышей постройки и стенами, он пропорционально распределяет усилия на контур основания. На любой мауэрлат размеры определяются с учетом особенности стропильной конструкции и массы кровли. Рассмотрим этот вопрос детальнее.

В классическом варианте мауэрлат (фото ниже) это просушенный брус либо бревно, закрепленный сверху на наружные стены или армопояс по периметру дома

Особенности и назначение

Опорная конструкция в классическом варианте исполнения представляет собой установленный по периметру наружных стен здания контур из сухого бруса или бревенчатых заготовок. Мауэрлат выполняет следующие задачи:

• равномерно распределяет по контуру здания усилия, передаваемые стропильными элементами на площадь основания крыши, компенсирует локальные точечные усилия в местах опирания стропил;
• осуществляет фиксацию кровли к опорным стенам, являясь между ними надежным посредником, что особенно актуально для районов со значительными ветровыми нагрузками.

Целесообразность сооружения

Устройство мауэрлата необходимо для компенсации передающихся кровлей здания следующих видов нагрузок:

• Вертикально действующих усилий, передаваемых массой кровли, а также ветровой и снеговой нагрузками.
• Горизонтальных составляющих от распорных нагрузок, передающихся от находящихся под углом стропил, пытающихся раздвинуть контур постройки.

Как правило, мауэрлат устанавливают из бруса, а не из бревна, поскольку работать с ним намного проще

Что влияет на геометрические параметры?

В большинстве случаев оптимальным вариантом для изготовления является деревянный брус, с которым практичнее работать, по сравнению с бревнами. Прямоугольная форма сечения бруса облегчает установку, благодаря чему он более устойчив и удобен при монтаже.

Учитывая особую функцию, которая отведена мауэрлату, сечение мауэрлата определяется с особой скрупулезностью и зависит от следующих моментов:

• геометрических размеров возводимого здания;
• конструкции кровли, включающей применяемый для покрытия и изготовления стропил материал;
• особенностей климатического пояса, где производится строительство;
• наличия мансардной постройки, увеличивающей нагрузку на контур.

Главным фактором, влияющим на размер опорной рамы, является конструкция крыши, которая выполняется:

• Классической формы, имеющей от одного до четырех скатов.
• Пирамидального очертания со шпилеобразным возвышением.
• Складчатого типа.
• Плоского вида.
• Сферической или шатровой формы.
• Крестообразной, ломаной конфигурации.

Учитывая, насколько важную роль для крышной конструкции играет мауэрлат, размеры бруса (сечение, толщина) должны быть подобраны с особой тщательностью

Сечение мауэрлата выбирается с учетом конфигурации, особенностей кровли, а также ее массы. Наиболее часто применяются классические размеры, выраженные в миллиметрах, предназначенные для следующих типов строений:

• малых архитектурных форм – 100 х 100;
• двускатных крыш – 100 х 150;
• усиленных конструкций – 150 х 150;
• сложных мансардных построек жилых зданий – 250 х 250.

Общие рекомендации

Независимо от параметров, геометрических размеров опорной рамы, придерживайтесь следующих рекомендаций:

• Устанавливайте мауэрлат с отступом 5 см от внешнего контура стен.
• Производите предварительно пропитку древесины антисептиком.
• Кладите брусья по всему периметру без зазоров.
• Применяйте древесину лиственных пород.
• Контролируйте расстояние между брусьями, используя точный мерительный инструмент.
• Крепите опоры к стенам, применяя резьбовые шпильки, установленные с интервалом 1,5-2 метра.

Как производится расчет?

Определение массы опорного бруса производите путем умножения плотности древесины на объем мауэрлата. Механизм расчёта довольно простой. Толщина мауэрлата, перемноженная на его ширину, составляет площадь сечения. Умножив ее на длину опорного элемента, получаем объем.

На примере обычной крыши, имеющей два ската, рассмотрим рекомендации по геометрическим размерам.

Кровля треугольного сечения обладает высокой устойчивостью и долговечностью. Она позволяет осадкам, благодаря наклону, естественным образом сходить с поверхности. Монтаж опорной конструкции для такой крыши – трудоемкий процесс, требующий немалых усилий. Результат – длительный срок службы, оправдывает затраты времени и финансов.

Ширина мауэрлата должна составлять не менее 10-15 сантиметров. Обязательно для надежной эксплуатации конструкции установите под брусья гидроизоляционный материал. Интервал между стойками, применяемыми в качестве опор, обеспечьте в интервале 3-5 м.

Вывод

Расчет параметров мауэрлата основан на учете моментов, связанных с конструкцией крыши и особенностями прикрепления ее элементов. Точные измерения, выполненные в процессе строительства – гарантия надежности конструкции, ее длительного использования.

Филонцев Виктор Николаевич

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

что это и как устанавливать — Статьи «Первый Стройцентр» в Екатеринбурге

Современная кровля придает любому зданию и сооружению эстетичный, завершенный внешний вид и обеспечивает надежную защиту от внешних факторов. Кровельная конструкция должна обладать определенными качествами, такими как прочность, возможность выдерживать большую нагрузку и долговечность. В зимнее время на кровлю наметает несколько тонн снега, поэтому стропильная система должна справляться с такой нагрузкой и равномерно распределять ее на стены.

Основным элементом кровельной системы является мауэрлатный пояс. Базовая конструкция укладывается по периметру верхнего торца и используется для надежной фиксации стропильных ног. От ее правильного монтажа зависит срок эксплуатации всей крыши. Конструктивный элемент выполняет важную связующую функцию между опорными стенами и стропильной системой. Без него невозможно создать ровную строго горизонтальную опору при возведении кровли.

Мауэрлат: что это такое в строительстве

Под мауэрлатным поясом понимают ведущий элемент стропильной конструкции, который способствует равномерному распределению нагрузки по всей опорной плоскости несущих стен. Древесина считается традиционным материалом, из которого изготавливают мауэрлат. В некоторых случаях используют металл, но очень редко. Базовая система обеспечивает стабильное положение кровли, которая подвержена влиянию дождя, снега и сильного порывистого ветра.

Монтирование стропильной конструкции всегда начинается с монтажа мауэрлата. Жесткая фиксация ведущего элемента позволяет перераспределить нагрузку, благодаря чему давление, оказываемое извне, распределяется по всему периметру стен. В некоторых случаях мауэрлат не применяют при строительстве крыши. При этом стропильные элементы просто фиксируются к балкам перекрытия. Однако из-за этого происходит быстрый износ и последующее разрушение строения, так как нагрузка делится не на всю стену, а только на места опоры.

В основном мауэрлатный пояс возводят в тех случаях, когда строят объект из кирпича, пеноблока, бетона, керамзитоблока. Если же строение возведено из бруса, бревна, можно сделать крышу без мауэрлата. Его функцию отлично выполнит верхняя часть стены. Конечно же, речь здесь идет о возведении небольшой одноэтажной постройки, например дачного домика. В большинстве случаев у строителей не возникает вопроса нужен ли мауэрлат, так как он является важным связующим элементом. Практика показывает, что соблюдение технологий монтажа кровли отражается на эксплуатации всего строения.

Для чего нужен мауэрлат?

• Препятствует образованию перекосов и наклонов.

• Способствует устранению парусности.

• Содействует равномерному распределению нагрузки.

• Обеспечивает ровность кровли.

• Компенсирует распирающие усилия.

Помимо этого, мауэрлатный пояс связывает стропильную систему в одну конструкцию, что обеспечивает превосходное противостояние ветровой нагрузке. Мауэрлат, возведенный для двухскатной крыши, препятствует срыву крыши, объединяет все ведущие элементы в единую систему. Также строительный элемент компенсирует распирающую нагрузку, то есть препятствует стропилам сложиться под оказываемой мощной нагрузкой кровельного пирога. Без него невозможна надежная фиксация кровли к несущим элементам строения.

Устройство мауэрлата, из чего его делают

Базовый элемент кровельной конструкции изготавливают из дерева или металла, но чаще всего именно из древесины. В основном используется брус или доски. Выбор напрямую зависит от типа сооружения, веса кровли и индивидуальных пожеланий владельца строения.

Брус. Монтируют его под стропильные балки по периметру стен. Изделие не должно содержать сучков и других внешних дефектов, так как они могут привести к преждевременному излому.

Доска. В данном случае используются соединенные между собой доски. В основном они применяются при возведении простой кровли без утеплителей, например, тех, которые изготавливают из профлиста. Для надежной защиты древесину обрабатывают специальными средствами, гидрофобизаторами, что повышает ее влагоустойчивость.

Стальной профиль. Для установки мауэрлата из стали задействуют квадратные трубы или конструкции с круглым сечением. Стальной материал характеризуется повышенной прочностью и надежностью. Применяют его при возведении двух, трехскатной кровли, однако довольно редко.

Самым распространенным из всех перечисленных вариантов является деревянный брус. В каждом конкретном случае требуется учитывать вид кровли, особенности строения и другие эксплуатационные нюансы.

Какой толщины должен быть мауэрлат?

Существуют строительные и регламентные нормы. В согласии с рекомендациями законодателя рекомендуется использовать мауэрлат с сечением 150х150 мм для больших двух, трехэтажных строений. В некоторых случаях можно применить брус меньших или же больших размеров. Размеры бруса мауэрлата для больших таунхаусов могут составлять 200х200 мм. При выборе толщины необходимо руководствоваться определенными критериями.

• Вид кровли и ее конструктивные особенности.

• Площадь жилого строения, периметр дома.

• Вид кровельного материала.

• Климатические условия данного региона.

• Материал, используемый при возведении несущей конструкции.

Самым ведущим из всех перечисленных является тип кровли. Размер мауэрлата для крыши должен рассчитываться исходя из предполагаемой нагрузки. Помимо технических параметров необходимо учесть состояние изделия. Не должно быть трещин, сучков и прочих дефектов. Древесина должна пройти естественный процесс сушки. Если деревянную конструкцию поведет, это может привести к незначительному смещению кровли и как следствие ее деформации.

Требования к мауэрлатному поясу

Базовый элемент кровельной системы должен быть:

1. Обработан антисептиком. Это обеспечит дополнительную защиту от насекомых, чрезмерной влажности и резких перепадов температуры.

2. Цельной конструкцией. Рекомендуется использовать цельный брус, хотя и допускается его сращивание. Места стыков в этом случае обязательно должны быть выполнены посередине стены.

3. Без ржавчины и мест сварки. Если используется металл, необходимо осмотреть его на наличие внешних дефектов, сварки, ржавчины. Сварные швы обязательно требуется зачистить. Металлическая конструкция должна быть прогрунтована и покрыта специальной защитной краской.

Если планируется возведение временного сооружения, брус можно не обрабатывать антисептиком. В течение 3-4 лет со зданием ничего не произойдет. Однако если планируется капитальное строительство, обязательно требуется чтобы древесина была просушена, на ней не было дефектов, и она была обработана антисептиком. Дополнительно следует учитывать действующие строительные положения.

Особенности укладки мауэрлата

Прежде чем разбирать установку мауэрлатного пояса необходимо узнать, как производится подготовка к монтажу. Сегодня существуют различные способы его фиксации. Он может быть уложен по периметру прямо на стены или же утоплен. Рассмотрим два основных способа монтирования мауэрлата.

Армопояс под мауэрлат. Предполагает возведение монолитной армированной бетонной балки. Данная операция производится обычно при возведении домов из кирпича, бетонных блоков. Соблюдение технологий устройства армопояса позволит гарантировать безупречное качество всей системы.

Монтаж выглядит следующим образом:

• Обустройство опалубки. В основном используется обычная фанера, можно взять и блоки из пенобетона. Главное, подобрать фанеру достаточной толщины, чтобы она смогла выдержать нагрузку.

• Формирование армирующего каркаса. Из стальных прутьев диаметром 9-13 мм формируют каркас, который обвязывают проволокой. Весь металл должен быть прочно скреплен между собой.

• Заливка. В опалубку заливается бетон. Заливка может производиться как механизированным способом, так и вручную.

По прошествии пары дней, когда бетон приобретает необходимую прочность, опалубку демонтируют. В бетон затем устанавливают анкерные болты или резьбовые шпильки. В последующем на них одевается мауэрлат соответствующего размера. В некоторых случаях для этого используются обрезки арматуры.

Выходящие из армированного пояса шпильки, болты или арматура должны быть надежно зафиксированы и установлены на определенном расстоянии друг от друга. Металлический болт или арматура при установке балки должны выступать на несколько сантиметров для обеспечения надежной фиксации мауэрлата на газобетон.

Перед тем как крепить балку просверливают отверстия исходя из диаметра металлических шпилек. После чего насаживают балку на торчащие из бетона металлические конструкции. Практически всегда предварительно укладывают гидроизоляционный материал, например рубероид, чтобы исключить прямое соприкосновение кирпича с деревом. При установке балку требуется монтировать ближе к внутреннему краю, делать это вровень с внешним краем стены не рекомендуется.

Монтирование без армопояса. В некоторых случаях установка производится без армированного бетонного пояса. Специальные металлические шпильки, на которые затем одевают мауэрлатный пояс из древесины, устанавливают по периметру стен здания. Монтаж металлической арматуры или шпилек выполняется в глубину на 4-5 рядов кирпичной кладки, чтобы обеспечить их надежную фиксацию.

Крепление мауэрлата к кирпичной стене возможно сделать и на закладные штыри. Арматура должна быть толщиной не менее 10 мм. На завершающей стадии на стержни укладывается брус, предварительно в нем просверливаются отверстия. Также используют обвязку проволокой. Обычно для этого берут стальное изделие толщиной 6-8 мм. Закладную проволоку монтируют на три ряда ниже мауэрлата, затем после установки концы скрепляют между собой. Затягивают ее с помощью специальных плоскогубцев или же куска арматуры. Данная методика используется достаточно редко, в основном применяют закладные штыри. Они обеспечивают надежную фиксацию всей конструкции.

Интернет-магазин «Первый стройцентр Сатурн-Р» предлагает богатый выбор крепежных элементов для крепления стропил к мауэрлату двухскатной крыши и другим видам кровли. Компания предлагает богатое разнообразие гидроизоляционных материалов для укладки между балкой и стеной и всевозможных крепежей. Реализуемая продукция сертифицирована, соответствует утвержденным ГОСТам. На товар предоставляется необходимая техническая и гарантийная документация.

Критические ошибки

1. Неправильный расчет мауэрлата. Рекомендуется использовать калиброванные пиломатериалы стандартной толщины 150х150 мм. Нежелательно применять изделия размером 120х140 мм. Из-за этого стропила в одну плоскость выстроить будет достаточно сложно.

2. Отсутствие проверки пиломатериалов. Перед тем как закрепить мауэрлат необходимо проверить древесину на внешние дефекты, дополнительно следует удостовериться прошел ли материал сушку. Некоторые пренебрегают этим.

3. Неровное основание. Рабочая поверхность должна быть максимально ровной. В случае необходимости выровнять ее можно стяжкой. Если уложить балку на неровное основание, будет перекос, неправильное распределение нагрузки и преждевременный износ конструкции.

4. Без гидроизоляции. Многие пренебрегают гидрофобной обработкой. Однако повышенная влажность и конденсат могут в дальнейшем привести к растрескиванию древесины и изменению ее формы.

Если вам необходимо произвести монтаж кровли, обязательно проконсультируйтесь с опытными специалистами, желательно с разными. Из этой статьи мы узнали какой толщины должен быть мауэрлат, каким требованиям он должен соответствовать и как должен выполняться монтаж. Правильная укладка позволит гарантировать длительный срок службы кровельного пирога и всего строения.

Что такое мауэрлат, зачем он нужен, и как его крепить

Снег, наледь, ветер, кровельное покрытие — все это сильно нагружает крышу дома. Даже в средней полосе России суммарная нагрузка на кровлю достигает внушительных 250 кг/м², не говоря уже о северных регионах. Зимой только снега на крыше наметает несколько тонн, а на кровлях больших частных домов может лежать снеговая шапка массой больше десяти тонн. И стропильная система должна не только выдержать эту нагрузку сама, но и равномерно распределить ее на стены дома. Главную роль в этом распределении играют два элемента: мауэрлат и стропильные ноги.

Если человека, который не слышал о стропилах — «ребрах» крыши — найти очень сложно, то мауэрлат — это неизвестный большинству элемент стропильной системы. Отсюда и ошибки при работе с ним, вплоть до крепления стропильных ног непосредственно к стене. Поэтому строите ли вы дом сами или просто хотите проконтролировать строительную бригаду, если вы дошли до этапа возведения стропильной системы, вам нужно понимать, что такое мауэрлат и какие функции он выполняет, а также разбираться в способах его крепления к стене. Обо всем этом мы и расскажем в статье. А еще — об основных ошибках, которые допускают при монтаже мауэрлата, чтобы вы могли их избежать или вовремя исправить.

Но начнем с основ. Итак, мауэрлат: что это такое и для чего он нужен.

Мауэрлат — это опорный элемент стропильной системы, который принимает нагрузку от стропил и передает ее через стены на фундамент. В домах из дерева его называют маточным бревном или брусом, поскольку роль опорной конструкции часто выполняет верхний венец здания. Еще от строителей иногда можно услышать искаженное «мурлат» — это сленговое название, которое обычно используют жители южных регионов.

Монтаж стропильной системы начинается с укладки мауэрлата — он служит основанием для стропил. Жесткое крепление мауэрлата к стенам превращает точечную нагрузку от стропильных ног в распределенную. В результате немаленький вес крыши давит не на отдельные участки, а на всю верхнюю поверхность стены. На фото ниже наглядно показан мауэрлат: что это и как работает.

Зачем нужен мауэрлат

Прочитав определение, что такое мауэрлат в строительстве крыши, можно сходу назвать главную задачу, которую решает этот элемент стропильной системы. Это сбор точечной нагрузки от стропильных ног и ее равномерное распределение по всей длине стен дома. Но распределение нагрузки — не единственная функция мауэрлата.

Так, мауэрлат связывает стропила в одну конструкцию. Это особенно важно для висячей стропильной системы, где нет конька. Без мауэрлата каркас крыши просто развалится на несколько треугольников, которые будут работать по отдельности. Со всеми вытекающими из этого последствиями в виде невысокой прочности и устойчивости конструкции.

Третья функция мауэрлата — это фиксация крыши дома и противостояние ветровой нагрузке. Воздушные потоки, которые упираются в стену дома, поднимаются и создают усилие, направленное на подъем или опрокидывание крыши, в зависимости от ее формы и угла наклона скатов. Мауэрлат препятствует срыву крыши, связывая ее в единую систему со стенами дома.

В наслонной стропильной системе мауэрлат нужен для компенсации распирающей нагрузки от стропил. Если в висячей стропильной системе эту функцию берут на себя затяжка и ригель, то в наслонной только мауэрлат мешает стропилам сложиться под собственным весом и общей массой кровельного пирога и снеговой нагрузки.

Еще мауэрлат — это ровная опора для стропил, которую можно выставить строго горизонтально по всей длине, даже если верхняя поверхность стены не выведена в плоскость. Конечно, исправить совсем уж сильные дефекты кладки все равно придется, но небольшая неровность поверхности допустима.

Если упростить и попробовать свести все функции мауэрлата к одной, то можно сказать, что это фундамент крыши. Поэтому как дом нельзя построить без хоть какого-нибудь фундамента, так и в основании любой кровли должен лежать мауэрлат.

Из чего делают мауэрлат

В большинстве случаев мауэрлат делают из цельного соснового бруса или 2-3 досок, сколоченных вместе. Можно использовать и оцилиндрованное бревно, срезанное с одной стороны так, чтобы оно плотно прилегало к поверхности стены.

Если у дома металлическая стропильная система, то мауэрлат делают из двутавровой балки, швеллера или профильной трубы. Но в этом случае обязательно нужно сделать расчет нагрузок от металлических ферм, чтобы правильно подобрать сечение.

Длина и сечение мауэрлата

Мауэрлат укладывают по всей длине стены. У домов с четырехскатными и шатровыми крышами его соединяют в раму, опоясывающую все здание. Соединенный в один контур мауэрлат — это то, что делает такие кровли прочными и устойчивыми. У домов с двускатными и односкатными крышами два бруса мауэрлата укладывают на противоположные стены и, как правило, не соединяют. Но пологие кровли в регионах со средней и высокой снеговой нагрузкой, а также крыши большой площади могут укреплять двумя дополнительными брусьями на фронтонных стенах, чтобы получить всю ту же раму.

Сечение мауэрлата рассчитывается при проектировании стропильной системы. При строительстве частных домов его, чаще всего, делают из бруса 150×150 мм или 150×200 мм. Небольшие кровли могут опираться на брус 100×150 мм. Максимальное сечение деревянного мауэрлата для частных домов — 200×200 мм. Такой брус используют при строительстве крыш просторных коттеджей, а также для кровель среднего размера с пологими скатами. Брус большего сечения будет сам по себе сильно нагружать стены здания. К тому же есть правило: ширина большей стороны бруса мауэрлата не должна быть меньше 1/3 и больше 2/3 толщины стены. Не говоря уже о том, что даже брус 200×200 мм сложно поднять и уложить на стену, а подъем мауэрлата большего сечения и вовсе становится нетривиальной задачей.

Если мауэрлат сборный, то его делают из досок толщиной не менее 50 мм. Обычно это доски 150×50 мм, поскольку из них получается мауэрлат квадратного сечения. Крепят сборный мауэрлат так, чтобы доски лежали на стене стопкой, а не стояли на ней торцом.

Требования к материалам

Мауэрлат должен выдерживать внушительную нагрузку, которая для небольших домов достигает 4-7 тонн, а для больших коттеджей часто превышает 10 тонн. Конечно, такой вес лежит на скатах не постоянно, а только снежной зимой, но это не сильно облегчает задачу. Учитывая величину нагрузки, к материалам для мауэрлата предъявляются жесткие требования:

1. Пиломатериалы должны быть тщательно просушены. По ГОСТ 20850-2014 влажность дерева не должна превышать 12%. Еще лучше, если влажность будет меньше 8%. Недосушенный брус под нагрузкой может деформироваться и растрескаться. Особенно опасно винтовое коробление, когда брус как бы закручивается вокруг своей оси. Это ставит под угрозу несущую способность всей стропильной системы.
2. Можно использовать только брус или доски без пороков древесины. Обзол, трещины, сучки, участки, пораженные гнилью, болезнями или мицелием грибов недопустимы. Длина сросшихся (здоровых) сучков не должна превышать 2/3 сечения бруса, иначе в этой точке мауэрлат будет хуже работать на сжатие/растяжение, что может привести к появлению трещин.
3. Дерево должно быть обработано антисептиком и огнезащитным составом. Оптимальна обработка погружением бруса или досок в ванну с раствором, поскольку так пропитка равномерно проникнет глубоко в структуру древесины по всей ее длине. Если пропитанная погружным способом древесина недоступна, балку мауэрлата обрабатывают вручную, нанося антисептик и антипирен валиком или распыляя раствор краскопультом. При этом важно следить, чтобы дерево было покрыто защитным составом полностью, без непрокрашенных участков.
4. Желательно, чтобы мауэрлат был цельным. Если бруса нужной длины нет, допустимо его сращивание при двух условиях. Во-первых, стык должен быть примерно посередине стены, нельзя сращивать мауэрлат возле углов дома. Во-вторых, части мауэрлата соединяются только врубкой вполдерева, монтаж встык недопустим.
5. При использовании металлопроката он должен быть без каверн, дефектов сварки и ржавчины. После монтажа металлических ферм необходимо зачистить сварные швы и покрыть металл грунтовкой в два слоя, а после — краской.

При строительстве временных сооружений требования к пиломатериалам не такие жесткие. Допустим обзол и более высокая влажность древесины, брус обычно не обрабатывают антисептиками. Но это только если строение действительно временное — за 2-3 года даже при таком мауэрлате со стропильной системой ничего страшного не произойдет.

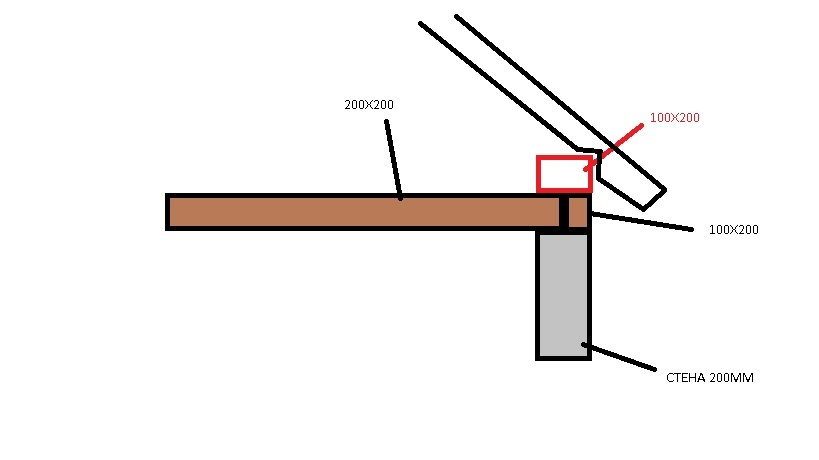

Мауэрлат укладывают по центру или ближе к внутреннему краю стены. Перед укладкой на торец стены нужно положить обычный рубероид или подобные гидроизоляционные материалы, например, стеклоизол. Это нужно, чтобы дерево не вбирало влагу от стен дома.

Способ крепления мауэрлата зависит от материала стен:

1. Если стены сделаны из хрупких материалов: ячеистых бетонных блоков (газобетона, пенобетона), шлакоблоков, ракушечника, то мауэрлат крепится к армопоясу.
2. К стенам из кирпича и бетона мауэрлат крепится напрямую.

Один из способов монтажа мауэрлата показан на видео:

При большой расчетной нагрузке на стены армопояс заливается также и на кирпичных стенах.

Крепление мауэрлата к кирпичным и бетонным стенам

Способов крепления мауэрлата к стенам много — только распространенных методов как минимум пять:

• крепление анкерами;
• расклинивание;
• монтаж на закладные;
• крепление к деревянным закладным;
• обвязка проволокой.

Независимо от метода, количество креплений должно быть равно или больше количества стропил. Крепится мауэрлат примерно через равные промежутки по всей длине.

Крепление мауэрлата анкерными болтами

Самый простой и быстрый метод крепления. Мауэрлат укладывают на стену и выравнивают его. С помощью перфоратора в опорном брусе и стене под ним просверливают отверстия. В отверстие в стене вбивают распорную втулку, после чего мауэрлат фиксируют болтом. Анкерное крепление очень надежно, но болт должен заходить в стену на большую глубину.

Установка методом расклинивания

Еще один простой способ крепления мауэрлата, но подходит он только для относительно небольших домов, ширина и длина которых:

• не более 8 м, если здание построено в средней полосе России и в северных регионах;
• не более 10 м для южных территорий.

Как и в случае с анкерным креплением, опорный брус укладывают на место, выравнивают и в нем насквозь, заходя сверлом в стену, делают отверстия перфоратором. Сверло должно погрузиться в стену не менее чем на 50% толщины мауэрлата. Проверить глубину можно длинной бамбуковой шпажкой.

В готовое отверстие забивают кусок арматуры того же диаметра, что и сверло. Арматура должна плотно заходить в брус и стену, важно забить ее до конца. После этого арматуру расклинивают в деревянной балке. Для этого между ней и стенкой отверстия вбивают металлический клин либо ввинчивают с противоположных сторон арматуры два самореза. Обычно используют саморез с буром 4,8×45 мм, но подходят любые шурупы примерно такой же длины и диаметром 4-6 мм.

Монтаж мауэрлата на закладные штыри

У этого способа крепления есть две разновидности.

Способ попроще — крепление на резьбовую шпильку, зафиксированную дюбелями. Как и в предыдущих случаях, мауэрлат укладывают на место и в нем делают сквозные отверстия, уходящие в стену. Далее брус отодвигают и в отверстия в стене вбивают пластиковые дюбели. После этого мауэрлат нужно вернуть на место. Дальше нужна комбинированная шпилька: одна ее сторона должна быть с разряженной резьбой и острием, как у самореза, а другая — стандартная, под болт. Стороной-саморезом шпильку ввинчивают в дюбель и накручивают на нее гайку с другой стороны. В результате брус фиксируется торцом стены и гайкой по вертикали, и осью шпильки по горизонтали. Важно хорошо затянуть соединение, чтобы мауэрлат не мог двигаться по стержню шпильки.

Второй метод — использование закладной, которую можно сделать из шпильки или арматуры диаметром не менее 10 мм.

Независимо от выбранной закладной, ее нижний край должен быть либо загнут, образуя своеобразную кочергу с плечом 250 мм и более, либо к нему нужно приварить стальную пластину. За 3-4 ряда до окончания кладки стены делается разметка под мауэрлат. Закладные нужно разместить так, чтобы вертикальные стержни выступали точно по осевой линии опорного бруса. При кладке Г-образный выступ или края пластины должны быть посередине кирпичей или других блочных строительных материалов. Они ни в коем случае не должны размещаться рядом со швом или прямо под ним, иначе закладные может просто вырвать из стены.

Когда кладка стен завершена, на стержни закладных укладывают брус. Для этого в нем делают отверстия диаметром чуть больше диаметра закладной. Это нужно, чтобы мауэрлат можно было без особых сложностей надеть на стержни. После укладки бруса его окончательно закрепляют:

1. На шпильку просто навинчивают гайки и плотно зажимают.
2. Арматура должна выступать над брусом как минимум на 250 мм. Ее загибают на мауэрлат так, чтобы стержень плотно прилегал к дереву. После этого арматуру дополнительно фиксируют скобой или загнутым кровельным гвоздем.

При небольшой расчетной нагрузке на кровлю этот способ крепления можно использовать и для ячеистых бетонов, если нет возможности сделать армопояс.

Крепление к деревянным закладным

Для этого способа монтажа нужно сделать деревянные закладные, размеры которых будут полностью повторять габариты строительных блоков, например, кирпичей. Дальше их нужно замуровать в кладку:

• в предпоследнем ряде кладки стены;
• непосредственно под опорным брусом с внутреннего края стены;
• рядом с мауэрлатом по центру стены.

Последние два варианта возможны, только если на стене делают специальный карман для укладки опорного бруса. Если кладка выводится в ровное основание, то закладные вмуровывают только на ряд ниже мауэрлата.

К деревянным закладным брус крепится кровельными скобами.

Обвязка мауэрлата проволокой

Для этого способа крепления используют стальную проволоку-катанку сечением минимум 6 мм. Как и закладную, ее вмуровывают на три ряда ниже мауэрлата, при этом концы проволоки выпускают по обе стороны стены. Проволока должна быть достаточно длинной, чтобы можно было обернуть ее концы вокруг мауэрлата и привязать его к стене. Концы проволоки скручивают сначала вручную, затем затягивают любым тонким металлическим стержнем: куском арматуры, ломом. Этот метод крепления мауэрлата наглядно показан на фото:

При помощи проволоки мауэрлат можно крепить к ячеистому бетону без армопояса, но только при небольшой расчетной нагрузке на кровлю.

Крепление мауэрлата к стенам на армопояс

Армопояс — армированная монолитная лента из бетона, которая нужна для усиления стен из легких пористых материалов. Внутри армопояса устанавливают закладные элементы, которые нужны для крепления мауэрлата. Обычно это шпильки или арматурные стержни. Расположение креплений нужно точно рассчитать. В идеале они должны быть ровно посередине прогонов между стропилами.

Процесс крепления мауэрлата на армопояс состоит из двух этапов: бетонных работ и укладки опорного бревна. Заливка армопояса выполняется в шесть шагов:

1. Верх стены тщательно зачищают от грязи и остатков раствора.
2. Устанавливают съемную опалубку из выбракованных пиломатериалов, OSB-плиты, фанеры. Допустимы специальные U-блоки из ячеистого бетона.
3. По периметру пояса укладывают арматуру из прутьев 10-12 мм, связывая ее в объемную конструкцию из четырех стержней. Арматурный каркас устанавливают так, чтобы он не касался опалубки и был приподнят на 10-15 мм над уровнем кладки и на такое же расстояние не доставал до верхнего уровня будущего пояса. Для этого каркас снизу устанавливают на специальные подставки.
4. Закладные элементы прикрепляют к арматуре вязальной проволокой или приваривают и устанавливают по уровню строго вертикально. Высота шпильки рассчитывается так, чтобы она выступала на 30-40 мм над уже установленным мауэрлатом. Арматура должна выступать на 250 мм.
5. Резьбу на шпильках заматывают малярным скотчем, чтобы ее не забила бетонная смесь.
6. Бетон заливают в опалубку и уплотняют.

После заливки бетон должен «отдохнуть» примерно две недели. Это время нужно, чтобы он набрал прочность. Перед установкой мауэрлата поверх армопояса желательно сделать бетонную стяжку, чтобы выровнять его поверхность.

Чтобы установить опорный брус, его нужно сначала разметить. Проще всего сделать разметку, уложив мауэрлат вплотную к закладным. Затем нужно провести по ним линию и отметить на ней точку, где будет проходить стержень закладной. После этого в мауэрлате сверлят отверстия и надевают его на штыри. Дальше брус либо притягивают гайками, либо крепят, загибая арматуру. Через несколько дней гайки нужно проверить, при необходимости подтянуть и зафиксировать контргайками.

6 критичных ошибок, которые допускают при монтаже мауэрлата

Даже если для монтажа стропильной системы вы нанимаете профессиональных кровельщиков, лучше изучить хотя бы основные ошибки, которые могут допустить мастера при выполнении работ. Так вы будете знать, на что смотреть и что проверять. К сожалению, учитывая уровень большинства современных строителей, даже бригада с хорошими отзывами и многочисленными дипломами может нарушить технологию и выполнить работу с явными, иногда критичными дефектами. В их числе:

1. Вырубки и запилы на мауэрлате. Их делают, чтобы зафиксировать стропила. Это грубейшая ошибка, которая может привести к обрушению крыши. Мауэрлат — опорная конструкция, которая держит весь вес крыши, ее ни в коем случае нельзя ослаблять.
2. Покупка и укладка пиломатериалов без проверки. Поверили продавцу на слово и купили брус для мауэрлата, не выбирая его лично? С очень большой вероятностью вам привезут балку с серьезными пороками древесины с расчетом, что вы в них не разбираетесь, не проверите или просто не захотите тратить время и деньги на обратную доставку и покупку нового бруса. Всегда отбирайте пиломатериалы лично, внимательно следите за их погрузкой и по возможности сопровождайте груз. Либо поручите это доверенному лицу (не прорабу!).
3. Укладка некалиброванного бруса. Размеры калиброванных пиломатериалов всегда соответствуют заявленным и одинаковы по всей длине. Если пиломатериалы некалиброванные, то вместо мауэрлата 150×150 мм вы вполне можете получить брус сечением 140×160 мм, причем его толщина в начале и в конце балки может быть разной. В результате выставить стропила в одну плоскость будет очень и очень сложно. Не говоря уже о снижении прочности конструкции, если сечение бруса меньше заявленного.
4. Монтаж мауэрлата на ячеистый бетон анкерами или шпильками. К сожалению, довольно распространенное явление, которое во многих случаях даже нельзя отнести к ошибке: строители делают это специально, поскольку изготовление армопояса — трудоемкий процесс. Особенно часто так делают при большой толщине стены, на которой не будут видны трещины и сколы на внутренних блоках газобетона.
5. Укладка мауэрлата на неровную основу. Идеальная кладка в плоскость встречается редко, поэтому верх стены под мауэрлат лучше подготовить — выровнять стяжкой. Если уложить мауэрлат на неровное основание, то перекос скажется и на распределении нагрузок, и на сложности устройства остальной стропильной системы.
6. Монтаж мауэрлата без гидроизоляции. Некоторые строители считают, что гидрофобная обработка бруса заменяет барьерную гидроизоляцию. Это не так. Гидрофобные покрытия помогают от конденсата или случайного попадания капель дождя, но особо не препятствуют набору деревом влаги от стен дома.

Важно проверить качество монтажа мауэрлата до установки остальной стропильной системы, чтобы потом не пришлось ее разбирать для устранения дефектов.

Мауэрлат — ключевой элемент стропильной системы, на который опираются стропила. Опорная балка равномерно распределяет нагрузку по стене, компенсирует распирающее усилие от стропил, связывает стропила в один каркас, а крышу — в единую конструкцию со стенами дома.

Обычно мауэрлат делают из деревянных досок или бруса сечением 150×150 мм или 200×200 мм, но могут использовать и стальные балки, если стропильная система сделана из металла. Пиломатериалы для мауэрлата должны быть сухими, без пороков, пропитанными антисептиком и огнезащитным составом. Желательно использовать цельный брус либо соединять его по центру стены.

К стенам из ячеистого бетона мауэрлат крепят на армопояс. К стенам из других материалов его можно крепить напрямую анкерами, винтовыми шпильками, проволокой, на металлические или деревянные закладные, расклиниванием. При креплении важно не делать вырубки на мауэрлате и не забывать о слое гидроизоляции, которую нужно уложить на стену перед монтажом на нее опорного бруса.

Будьте в курсе!

Подпишитесь на новостную рассылку

Крепление мауэрлата к газобетону с армопоясом и без него

Крепление мауэрлата к газобетону или пенобетону, как правило, производится с помощью армирующего пояса, располагаемого в верхней части стеновых конструкций. Именно он становится опорой для мауэрлата и обеспечивает большую прочность всему дому.

Для чего Армопояс?

Как известно, газобетон отличается высокой чувствительностью к локальным нагрузкам. То есть при превышении допустимого давления сверла, используемого для создания отверстий в блоке, есть вероятность, что он треснет или даже треснет. Для предотвращения таких изменений устраивают армопаузу, она также позволяет избежать скольжения и деформации блоков, к чему приводит неравномерное давление общего веса.

Что нужно знать

Функции мауэрлата заключаются в соединении коробки здания и стропильной системы, а также в разделении нагрузки от конструкции крыши по всем стенам. Древесина используется в основном для изготовления крепежных изделий. Оптимальный вариант – брус из лиственных пород, поверхность которого покрыта антисептическим составом.

Желательно, чтобы крепление мауэрлата к стене из газобетона было сплошным по всему периметру стеновых конструкций. Для фиксации отдельных элементов используется прямой замок подходящего размера. Для обеспечения жесткости вбиваются гвозди, в результате бруски образуют единую систему крепления стропил, соединенную с соседними элементами. Брусья должны находиться внутри кладки, выходя наружу не менее чем на 5-6 см. Для опирания мауэрлата по внешнему краю стены делается кирпичный парапет, отдельные части которого скрепляются прямым замком.

Способы крепления мауэрлата к стенам из газобетона

Возможно применение нескольких приемов, подходящих для разных условий:

• Фиксация скобами, заделанными в кладку;
• Анкерное крепление на основе армопояса;
• Крепление мауэрлата к газобетонной проволоке.

В последнем варианте проволока укладывается между кирпичами таким образом, чтобы средняя часть располагалась под ними, а внешние стороны снаружи. Длина должна быть достаточной для свободного прохождения стержня и последующей затяжки. Количество обвязок должно соответствовать количеству стропил. Затем с помощью металлической проволоки мауэрлат крепится к стене.

Армопояс

Монтаж мауэрлата к газобетону с армопоясом наиболее предпочтителен, так как блоки отличаются недостаточно плотной структурой и сложностью монтажа фиксаторов любого вида. Стоит отметить преимущества использования армированного ремня. В первую очередь это выравнивание верхней части стен и усиление всей конструкции дома, при этом заранее закрепляя ее, создаются фиксаторы для мауэрлата. Самый простой вариант – использование П-образных блочных элементов в виде водосточного желоба по периметру наружных конструкций стены, причем перерывов быть не должно. Далее формируется пропил на уголках. Для сборки каркаса используется арматура с поперечными перемычками, затем она укладывается в желоб с последующей заливкой бетонной смесью. Для обеспечения монолитности масса заливается в один прием. Перед этим на армированном поясе закрепляют анкер с проволокой. Особое значение имеет тщательное соблюдение уровня. Шпильки также фиксируются на раме по линии в соответствии с натянутым шнуром, в вертикальном положении. Так же, как и в случае использования стальной проволоки, количество стропильных ног и анкерных фиксаторов должно совпадать. Необходимо заранее определить оптимальное расположение элементов во избежание совпадения с местами крепления стропил.

Крепление мауэрлата к газобетону с помощью шпилек

Этот вариант оптимален для небольших зданий и крыш, имеющих легкую конструкцию, когда кровля и стены не испытывают значительных нагрузок. Шпильки бывают двух видов: это болты, образующие единую конструкцию со стальным угольником, или элементы в виде Г-образной формы. Их фиксация производится при укладке блоков в несколько рядов до верха, при этом длины должно хватить на контргайку и толщину брусков. Процесс аналогичен анкерному методу: брусок надевается на шпильки при застывании кладки и фиксируется гайками. Существуют и другие способы крепления мауэрлата к газобетону, но они используются реже из-за меньшей надежности.

Достаточная жесткость и надежность крепления формируется за счет привинчивания болтов к раме и их дополнительного погружения в бетон. Достаточно надеть мауэрлат на шпильки и с помощью гаек подтянуть его к блокам.

При необходимости крепления мауэрлата к газобетону без армопояса применяются монолитные дюбели и подушки в стенах. Их размеры должны быть в пределах 400 мм, они представляют собой пазы с конструкцией из арматуры небольшой толщины или металлических прутков, именно на нее и закрепляются анкерами.

Характеристики

Использование анкеров и шпилек требует предварительного создания отверстий. Здесь может возникнуть ряд трудностей. Например, крепеж может быть недостаточно ровным, даже если использовать шнур и уровень, с жидким бетоном работать сложнее. В первую очередь устанавливается точное расположение креплений, на доске отмечаются точки верхних частей болтов, позже они переносятся на мауэрлат, в котором просверливаются соответствующие отверстия. Затем балка крепится к стене. Основание стропил крепится на болты, дополнительно используются шайбы и гайки.

Крепление мауэрлата к газобетону следует производить после выбора способа крепления и предварительного планирования количества и расположения замков. В первую очередь образуется надежная изоляция между бетоном и деревом. Это необходимо из-за развития интенсивной гнили дерева, для предотвращения этого процесса применяется гидроизоляционный материал, уложенный в два слоя. В качестве него могут выступать как современные варианты, так и привычные, например, полиэтилен или рубероид.

При использовании провода достаточно сделать отверстие на расстоянии не более 35 см для всех креплений, продеть провод, при этом концы закрутить таким образом, чтобы получить максимальное соединение стены и Мауэрлат.

Следует отметить, что пильные диски нельзя использовать с болгаркой, так как этот инструмент не подходит для дерева. Несоблюдение этого правила может привести к травмам во время работы.

Скользящая связка

Монтаж стропил производится после плотной фиксации мауэрлата. Стропильная конструкция может быть шарнирной или жестко закрепленной, выбор подходящего варианта зависит от требований, которым должны соответствовать узлы крепления мауэрлата к газобетону, общей конфигурации и типу конструкции (висячая или носовая).

Навесная версия может иметь разные интерфейсы. Наиболее распространено крепление с жестким интерфейсом, при этом отсутствует возможность смещения и поворота. Также используется скользящее сопряжение, обеспечивающее перемещение балки и поворот относительно стержня. Последний вариант уменьшает расширение древесины, вызванное температурным воздействием, и усадку здания, все это предотвращает передачу распирающих нагрузок на стеновые конструкции.

Для создания скользящего интерфейса используются три метода:

• Применение специального металлического крепежа для соединения стропил;
• Снятие балки со стен и фиксация ее пластиной;
• Создание запилов в дощатом стропиле и установка его на мауэрлат с применением уголков, скоб или гвоздей.

Жесткое сопряжение

Без него редко обходятся бетонные и деревянные постройки, а также конструкции из дерева. Ввиду того, что и каркасные, и деревянные дома заметно поддаются усадке, при отсутствии возможности одновременного смещения здания и короба крыши существует вероятность возникновения значительных напряжений, вызывающих повреждение конструкции стен и стропил. Для создания жесткого сопряжения потребуются опорные бруски длиной 1 метр, закрепленные на стропильных ногах, гвозди и стальные уголки. Стропильная балка с бруском должна упираться в конструкцию мауэрлата в соответствии с прижимной линией. Это предотвращает перпендикулярные смещения. Уголки и гвозди исключают боковое смещение, при этом последние необходимо вбивать под углом с двух сторон, чтобы они пересекались в бруске. Через брус вбивается третий гвоздь, который должен иметь вертикальное направление.

Заключение

Крепление мауэрлата к газобетону имеет свои особенности, которые необходимо учитывать при обустройстве, чтобы можно было предотвратить проблемы с кровельным покрытием. При отсутствии опыта и соответствующих знаний для создания проекта и последующего монтажа стропильной системы желательно обратиться к профессионалам, которые гарантируют получение надежной кровли, которая долгие годы будет защищать дом от холода и атмосферные осадки. При строительстве не экономьте на этом этапе работ, так как это может вызвать дополнительные финансовые вложения и временные затраты.

что это? Расчет шага и размеров, относительного удлинения и длины соединения. Крепление к балкам перекрытия

1. Что это?
2. Особенности расчета
3. Способы крепления
   • Жесткий
   • Раздвижные
4. Удлинение и укрепление

Стропильная система представляет собой многоэлементную конструкцию, одной из важных частей которой является стропильная нога. Без стропильных ног крыша прогибалась бы от снега, нагрузки при проходе людей, обслуживающих крышу, ветра, града, дождя и конструкций, установленных над крышей.

Что это такое?

Стропильная нога диагональная — отвесной сборный элемент, количество экземпляров которого выбирается по длине кровли, и здания, конструкции в целом … Это цельная или сборная наклонная балка, на которую перпендикулярно ей ложатся элементы обрешетки. К ним, в свою очередь, крепится гидроизоляционный слой и кровельные (проф) листы.

В системе, представляющей собой крышу с мансардой в полной и окончательной сборке, накосные стропильные ноги вместе с мауэрлатом и внутренними горизонтальными, диагональными и вертикальными стойками завершают прочную и надежную конструкцию на десятилетия вперед. В результате он защищает помещения в доме и чердаке от дождя, снега, града и ветра.

Особенности расчета

Шаг стропильных ног не более 60 см. Если между ними построить большие пролеты, крыша будет «играть» от ветра, града и дождя. От снега крыша с обрешеткой прогнется. Некоторые мастера размещают стропила гораздо чаще. Сказанное не означает, что толстые доски или брус нужно класть слишком близко – вес кровли вместе с перекрытием, горизонтальными, вертикальными и диагональными балками может быть завышен, а стены из пеноблоков или газоблоков могут начать трескаться и провисать

Одна доска для стропильной ноги — удлиненная или сплошная — достигает массы до 100 кг. 10-20 дополнительных стропильных ног могут добавить ко всей конструкции тонну-другую, а это приводит к ускоренному растрескиванию стен при ураганах, при проходе бригад рабочих, обслуживающих кровлю, во время ливней и снегопадов.

Выбор запаса прочности должен обеспечивать, например, до 200 кг снега на квадратный метр профнастила, которым облицована кровля.

Допустим, в качестве примера строится небольшой загородный дом из пеноблоков со следующими параметрами.

• Периметр фундамента и стен (внешний) — 4*5 м (занимаемая площадь участка — 20 м2).
• Толщина пеноблоков, из которых возведены стены, как и ленточный фундамент снаружи, 40 см.
• В конструкции отсутствуют перегородки — внутренняя площадь дома аналогична квартире-студии (одна комната, зонированная на кухню, санузел и жилой блок).
• В доме один вход и четыре окна — по окну в каждой из стен.
• В качестве мауэрлата — деревянного элемента, опоясывающего верх стены по периметру, использован брус 20*20 см.
• Как горизонтальные балки перекрытия — доска 10*20 см, уложенная горизонтально на ребро. Вертикальные упоры и диагональные усиливающие прокладки («треугольники») выполнены из той же доски, что предотвращает их косоглазие. Все элементы соединяются шпильками и болтами не менее М-12 (гайки, нажимные и стопорные шайбы входят в комплект). Аналогичная доска выкладывается под коньковые (горизонтальные) распорки – тоже «треугольниками» (диагоналями).
• Та же доска — размеры 10*20 см — выкладывается стропильные ноги.
• Обрешетка изготавливается из доски 5*10 см или бруса, например, сечением 7*7 или 8*8 см.
• Кровельный лист толщиной — 0,7-1 мм.
• Выполнена обшивка из стали по периметру и установлены водосточные желоба.

Вывод — сечение стропильной ноги должно быть в 1,5-2 раза меньше, чем у мауэрлата … Для окончательного расчета берется плотность породы древесины, используемой при возведении потолочных, чердачных и кровельных конструкций. Так, по ГОСТу лиственница имеет удельный вес 690 кг/м3. Общий тоннаж собранной кровли рассчитывается по кубометрам досок и брусьев, рассчитанных в ходе проекта и заказанных на ближайшем лесопилочном складе.

В этом случае стропила разделяются на половину ширины конструкции — 2 м от края более длинных стен до середины коньковой опоры. Пусть конек крыши приподнят над уровнем верхней кромки мауэрлата на высоту 1 м.

Вам необходимо рассчитать следующее.

• Вычитая из метра высоты балок, получаем 80 см — длина коньковых упоров. Разметку делаем в ходе дальнейшей работы.
• По теореме Пифагора считаем длина стропил от конька до края передней или задней стены 216см. С выносом (для исключения попадания осадков на стены) длина стропил, скажем, 240 см (24 — припуск), на которых крыша будет выходить за периметр строения.
• Доска длиной 240 см и сечением 200 см2 (10*20 см) занимает объем 0,048 м с учетом небольшого запаса — пусть он будет равен 0,05 м3. На кубический метр потребуется 20 таких досок.
• Зазор между серединами стропил 0,6 м. Получается, что для конструкции длиной 5 м потребуется по 8 стропил с каждой стороны. Это равно 0,8 м3 древесины.
• Лиственница объемом 0,8 м3, затраченная чисто на стропила, весит 552 кг. С учетом крепежа пусть вес стропильной подсистемы — без дополнительных опор — 570 кг. Это означает, что на мауэрлат с любой стороны давит груз массой 285 кг. С учетом небольшого запаса прочности – пусть этот вес будет равен 300 кг на одну мауэрлатную перекладину. Именно столько будут весить стропильные ноги.

Но расчет запаса прочности стен не ограничивается только весом стропильных ног. Сюда входят все дополнительные распорки, крепления, кровельное железо и пароизоляция, а также возможные снеговые и ветровые нагрузки во время метели, сопровождаемой ураганом.

Способы монтажа

Опорные элементы, соединяющие мауэрлат со стропилами, имеют разную степень подвижности в пределах от 0 до 3 единиц. Значение «0» — самая жесткая степень, которая не позволяет элементам смещаться ни в одну из сторон даже на миллиметр.

Жесткий

Полностью неподвижная опора по длине применяется в случае передачи распорного эффекта от стропил на несущие стены. Этот метод применяется в домах, построенных исключительно из кирпича, щитов и блоков. Полностью исключается постепенная усадка кровли, чтобы нагрузка на несущие стены не смещалась. Большинство опытных строителей настоятельно советуют делать врезки в местах стыка стропил с балками перекрытия.

Это придаст повышенную прочность и неподвижность каждому узлу на стыке с мауэрлатом. Для придания прочности конструкции дополнительного запаса применяют шпильки, болты, пресс-шайбы и пластины, а также анкерные крепления. В наименее нагруженных местах применяют также длинные саморезы с диаметром резьбы 5-6 мм и длиной шурупа не менее 6 см.

Размеры запила бруса — не более трети его общего сечения . В противном случае стропильные ноги будут просто смещаться, что не исключает их проскальзывания и падения вниз. Жесткие стыки без подпиливания стропил обеспечивают способом крепления с помощью подшивной планки, применяемой в наслонных стропилах.

При этом последние подшиваются по трафарету и скашиваются так, чтобы кровля принимала нужный угол наклона в местах крепления к мауэрлату. Изнутри стропила стягиваются посредством опорных балок и закрепляются посредством уголков с обеих сторон опорной части основания.

Бесстыковую точку опоры можно выполнить путем жесткого скрепления стропил с арматурой рейками с обеих сторон.

• Пара кусков досок — каждая длиной 1 м — крепится с обеих сторон стропильной ноги.
• На одном конце спил выполняется под углом наклона ската.
• Сегменты подтачивают спилом к ​​мауэрлату. Крепятся в заранее отмеченных точках — по одному.
• Стропильные ноги прикручиваются к накладкам с одной стороны … Мастер усиливает их накладками с противоположной стороны. Вместо уголков можно использовать скобы и кронштейны.

Конечно, можно поступить и наоборот — сначала установить доски обшивки, а между ними вставить стропила. Этот способ требует предварительной подгонки – ножка может не войти в зазор или останутся зазоры, а это недопустимо.

Скользящее

Подвижное соединение применяется, когда в зависимости от температуры элементы изменяют свою длину и толщину (проверка диапазона температурных колебаний). Например, рельсо-шпальная решетка: непрерывная колея на жаре изгибается, а на холоде выпрямляется. Летом поезда сходят с рельсов из-за кривых рельсов. Стропила, мауэрлаты, упоры и обрешетка, установленные зимой в мороз, летом могут вздыматься и прогибаться.

И наоборот — установленный в жару на морозе растягивается, трескается и стачивается, поэтому строительные работы ведутся весной и осенью. Для скользящего соединения стропила опираются на высокопрочный коньковый брус. Нижние узлы динамические – они могут отклоняться в пределах нескольких миллиметров по длине стропил, но конёк со всеми его стыками фиксируется жёстко.

Дополнительное усиление выполняется с помощью ригеля . Динамическое соединение стропил дает им небольшую степень свободы. Другими словами, жестко подпиливается и стыкуется только верхний, а не нижний конец стропил. Такая возможность позволит лучше утеплить крышу мансардного типа, снизить нагрузку на мауэрлатный брус.

Пила верхнего торца применяется в основном для деревянных домов — для кирпично-монолитных и сборно-блочных стен, в том числе зданий из экспериментальных материалов, мауэрлатный брус делают сплошным, равномерным по всей длине.

Удлинение и усиление

Для сращивания стропил используются два метода.

С накладными досками (двухстороннее армирование с соединением)

Длины надставок стыкуются и выравниваются с удлиняемыми стропилами. На концах стропильных брусьев или досок предварительно сверлят отверстия под болты или шпильки. Накладки сверлятся одновременно. Длина засверливаемого конца составляет не менее полуметра от общей длины стропильного элемента (половина длины накладок). Длина площадки не менее одного метра.

Отверстия расположены в ряд или в шахматном порядке, соседние равноудалены друг от друга. Места стяжек и досок (или балок) надежно стянуты болт-гайкой, с установкой гровера и пресс-шайб с обеих сторон.

Путем вкручивания в брус или бревно концами

В центре концов сверлят глубокие продольные отверстия — например, на глубину 30-50 см. Диаметр отверстия должен быть на 1-2 мм меньше диаметр шпильки — для плотного вкручивания в брус или бревно. Вкрутив половину шпильки (по длине) в одно бревно или брусок, на него накручивают второе бревно. Способ очень трудоемкий – рекомендуется использовать калиброванное идеальное круглое бревно, чтобы его было удобнее вращать на ленточной колодке, как ворота колодца.

Балку сложнее накрутить на — она ​​нуждается в идеальном скруглении в местах поворота блочного ремня или слаженной помощи дюжины рабочих, вращающих эту балку. Малейший перекос при завинчивании может привести к появлению продольной трещины, и наращенные таким образом стропила потеряют свою первоначальную прочность.

Опыт показывает, что накладки предпочтительнее, современнее и легче, чем навинчивание на шпильку М-16… М-24 или шпильку.

В следующем видео вас ждет пошаговый процесс установки стропильных ног.

Комментарий успешно отправлен.

Рекомендуется к прочтению

сечение, угол крепления и удлинение, назначение и правила крепления

Мауэрлат для двускатной крыши помогает прочно закрепить ее и равномерно распределить нагрузку. Следует разобраться в его устройстве и определиться с материалами, технологией строительства, чтобы элемент служил долго.

Содержание

1. Необходимость и назначение
2. Устройство мауэрлата
3. Расчет сечения
4. Мауэрлат строительные растворы
5. Способы крепления
6. К газобетону 90 90 90 20 19 К кирпичной стенеУстановка мауэрлата
7. Подкладочные и гидроизоляционные работы

Необходимость и назначение

Мауэрлат является основой конструкции кровли. Элемент одновременно выполняет ряд различных задач:

• Роль основания для установки стропил. Крепление мауэрлата помогает объединить их в единую систему.
• Распределение нагрузки, которую должны нести стены. Мауэрлаты помогают увеличить площадь влияния каждого элемента. Это устраняет неравномерность распределения сил, создаваемых снегом и ветром.
• Компенсация расширения стропил.
• Соединение каркаса крыши со стеновыми конструкциями. Устройство мауэрлата создает устойчивую связь между кровлей и остальной частью здания. Благодаря этому его не сломают даже сильные порывы ветра.

Необходимо разобраться, можно ли строить крышу без мауэрлата и для каких типов зданий в нем есть потребность. Если речь идет о каркасном или легком деревянном доме, эту конструктивную единицу можно не учитывать. Там его функции выполняют бруски или завершающий венец. Если крыша металлическая, за рассматриваемые задачи отвечает верхняя поперечная балка, изготовленная из швеллера или высокопрочной трубы.

Если здание выполнено из блочных материалов, а крыша планируется из дерева, необходима установка мауэрлата. Также рекомендуется для обустройства мансарды.

Устройство мауэрлата

Мауэрлат представляет собой конструктивный узел, расположенный с внешней стороны плоскости торцевой стены, демпфирующей конфигурации, выполненный в виде опорной рамы. Он может быть изготовлен из стального проката или деревянных блоков. Его назначение – создать замыкающий контур, совместить крышу с коробкой здания.

Брус мауэрлата должен быть достаточной прочности, не иметь щелей, трещин и других нарушений целостности, некроза и сучковатости. Также можно сделать конструкцию из толстых досок. Обычно используются пиломатериалы из хвойных деревьев, таких как сосна или лиственница. Они легкие, прочные и мало садятся при высыхании. Иногда используют кругляк, с которого тщательно счищают кору. При этом одну из сторон необходимо отрезать на циркулярном станке, чтобы создать плотный контакт с поверхностью стены.

Чтобы конструкция была надежной, из пиломатериалов необходимо удалить ненужную влагу. Для этой цели хорошо подходит сушильная камера.

Сырье должно быть обработано антисептическими и противопожарными пропитками. Хорошо, если получится получить комбинированный состав, сочетающий в себе эффекты обоих видов.

Иногда рекомендуется изготавливать конструкцию из пиломатериалов, заготовка которых производилась зимой.

Расчет сечения

Чрезмерная толщина элементов – не лучший вариант: в этом случае возникает повышенная нагрузка на здание, усложняются монтажные работы.

При расчете сечения мауэрлата часто ориентируются на диаметр наружных стен. Толщина составляющих возводимой конструкции должна быть не менее одной трети этого значения. Стандартные размеры брусков от 0,15х0,08 м до 0,2х0,2 м.

При монтаже мауэрлата иногда используется соединение досок. Это помогает сэкономить ресурсы, но такое решение подходит только тогда, когда нагрузка на конструкцию невелика.

Мауэрлат строительные растворы

Иногда при устройстве мауэрлата для двускатной крыши возникает необходимость наращивания конструкции. Если есть возможность, стоит подобрать сплошные балки, длина которых аналогична длине стены. Но это не всегда возможно сделать, поэтому часто практикуется укладка составных балок. Их элементы необходимо подобрать так, чтобы они были примерно в половину необходимой длины. Крупные и мелкие осколки – не лучший вариант. Например, если длина стены 8 м, следует выбирать два бруса длиной 4 м, а не сочетание двух и шести метров.

Для соединения фрагментов их торцевые части распиливаются на половину толщины и покрываются антисептическим составом. В качестве креплений могут выступать специальные пластины, анкеры или гвозди. Иногда все обставлено так, что соединение приходится на закладной штифт. Этот вариант обеспечивает наиболее прочную конструкцию.

Для соединения поперечных элементов по углам в отверстие, сделанное дрелью, забивается дюбель. При этом торцевые части балок скрепляются скобами, вбитыми наискосок. Это делает конструкцию более жесткой.

Способы монтажа

Балки можно устанавливать разными способами. Подходящий метод крепления зависит от того, из какого материала сделаны стены здания. Использование неуместного соединения может легко испортить элементы конструкции.

К газобетону

Газобетон – хрупкий материал, поэтому для него не следует использовать анкеры или дюбели. В этом случае в местах крепления легко могут появиться трещины. Для таких блоков лучше подходят химические анкерные элементы. В толще стенки они удерживаются быстро затвердевающим клеем. Для установки таких креплений в блоке просверливается усеченное коническое углубление. Очистив его внутреннюю часть, туда помещают резьбовой стержень. Затем заливается клей. Когда он схватится, балки крепятся к шпилькам.

К кирпичной стене

Для кирпичной кладки используются другие способы крепления. Один из самых простых — заранее заложить толстую стальную проволоку. Его кладут через 3-4 ряда от верха стены, при этом хвостики следует выводить во внутреннюю и внешнюю стороны. Желательно, чтобы количество закладок было идентично количеству стропильных ног. Чтобы закрепить пучок, над ним закручивают хвостики. В этом случае мауэрлатный элемент притягивается к стене. Этот метод также подходит для каменных и бетонных зданий. Для максимальной прочности затяните монтировкой.

Другой метод предполагает использование скоб. В этом случае блочная заглушка укладывается на несколько рядов ниже верха. Делается это концом наружу. Один из концов скобы забивается в балку, другой — в пробку. Брус должен быть толще длины укороченной стороны крепежа. Размер кронштейна подбирается идентичным расстоянию между вилкой и балкой.

Установка мауэрлата

Для представления, какую нагрузку будет создавать конструкция на стены, используются традиционные выражения для нахождения объема и массы: м = V * ρ = L * S * ρ .. Чтобы узнать вес мауэрлата, нужны данные о длине брусков, площадях их срезов и плотности пиломатериала.

Существует ряд правил, которые необходимо соблюдать при установке данной конфигурации:

1. Монтаж осуществляется с внутренней стороны капитальной стены.
2. Нужно позаботиться о ровности верха кладки. Проверять нужно по горизонтали.
3. Брусья или доски лучше выбирать с поперечным сечением в форме четырехугольника, а не круга, так как в прочно изготовленной конструкции нижние области этих элементов плотно соприкасаются с армопоясом или верх кирпичной кладки.
4. Расстояние от края внешней стены до опорной планки должно быть не менее 50 мм.
5. Необходимо позаботиться о внутренней изоляции несущей конструкции. Для наружной стены используются те же теплоизоляционные материалы, что и для стен здания.

Элементы мауэрлата лучше всего крепить косым срезом. В этом случае конфигурация становится особенно жесткой при вертикально направленных усилиях.

Еще один способ соединения комплектующих – «в полдерева» с прямым или косым замком. В качестве крепежа могут выступать разные изделия. Наиболее распространено соединение с помощью болтов. Используются также массивные шурупы и обычные гвозди.

Применение подложки и гидроизоляции

При контакте стены с мауэрлатной конструкцией вступают в контакт вещества, различающиеся по своей способности проводить тепло. Из-за этого в этих местах скапливается конденсированная влага. Контакт с водой приводит к гниению древесины, поэтому крайне важно обустраивать гидроизоляцию, отсекая пиломатериалы от конструкций, отличающихся от них по эксплуатационным характеристикам.

Наиболее распространенными средствами для этой цели являются рубероид и рулонные изделия, содержащие битум. Они всегда выкладываются в пару слоев. Кровельный материал можно раскатать по плоскости стены или закрепить на деревянной конструкции. Во втором случае полоса необходимых размеров размечается и отделяется от рулона с помощью ножовки, а для фиксации используются степлер и скобы.

Поверх гидроизоляционного слоя иногда укладывают льняно-джутовый междурядный уплотнитель. Также мауэрлат можно монтировать на подушку из вспененного полиэтилена. Этот материал хорошо справляется с утеплением и гидроизоляцией. Еще один прием для защиты бруса от гниения – обработка его жидкой резиной.

ИКЕС || პოლიურეთანის სენდვიჩები

СТРОИМ КРЫШУ ДОМА СВОИМИ РУКАМИ ПОШАГОВО

Крыша – один из самых сложных и ответственных архитектурных элементов дома. К его строительству нужно подходить очень ответственно – ошибки обходятся слишком дорого. Недаром кровельщики считаются самыми высокооплачиваемыми строителями, от их мастерства во многом зависит долговечность и комфорт здания. Сам процесс строительства состоит из нескольких этапов.

1. 1 Инструкция по подготовке к строительству
   • 1. 1 Шаг 1. Выбор проекта
   • 1.2 Этап 2. Выбор материалов
   • 1.3 Цены на различные виды строительных плит
   • 1.4 OSB (Ориентально-стружечная плита) цены
   • 1.5 Цены на различные виды кровельных материалов
2. 2 Конструкция стропильной системы
3. 3 Установить мауэрлат
4. 4 Установка балки конька
5. 5 Монтаж стропил
6. 6 Монтаж обрешетки
   • 6.1 Видео — Монтаж обрешетки под металлочерепицу
7. 7 Установка на крыше
   • 7.1 Цены на минеральную вату
   • 7.2 Видео — Монтаж кровли из металлочерепицы своими руками
   • 7.3 Видео — Ошибки при монтаже металлочерепицы
8. 8 Монтаж дренажной системы
   • 8.1 Видео – Монтаж желобов

ИНСТРУКЦИЯ ПО ПОДГОТОВКЕ К СТРОИТЕЛЬСТВУ

ШАГ 1. ВЫБОР ПРОЕКТА

Основные отличия конструкций крыш не дизайнерские, хотя они в первую очередь бросаются в глаза, а конструктивные. При выборе конкретного проекта следует учитывать максимальное количество технических характеристик здания и климатическую зону его расположения.

Какие варианты крыш сегодня предлагаются застройщикам?

Тип крыши

Краткое описание

Плоская наклонная

Самый простой, его используют в небольших домах. Преимуществом является простая стропильная система. Недостатком является отсутствие жилых чердачных помещений. В нашей стране используется редко, чаще такие дома можно увидеть в скандинавских странах.

Фронтон

Универсальная крыша для домов, позволяет строить мансардные помещения, бывает простой и ломаной. По сложности, стоимости и технологичности он удовлетворяет большинство разработчиков. Изменяя угол наклона, регулируют показатели нагрузки на элементы стропильной системы.

Четырехскатная (вальмовая)

Более сложную конструкцию рекомендуется устанавливать на большие дома. Стропильная система должна быть установлена ​​с учетом всех строительных норм и правил, обязательно нужно произвести предварительные расчеты.

Половина бедра

Отличается от вальмовой тем, что размеры скатов не одинаковы. Два ската большие, и два усеченных малых. По технической конструкции она несколько сложнее вальмовой, но такие крыши увеличивают объем мансарды.

Палатка

Все склоны имеют форму равносторонних треугольников, а их вершины сходятся в одной точке. Крышу можно устанавливать на дома квадратной формы.

Плоскогубцы

Самая сложная из всех перечисленных крыш, применяется редко и только на многоэтажных домах.

ШАГ 2. ВЫБОР МАТЕРИАЛОВ

После выбора конкретного варианта крыши необходимо определиться с материалами для возведения стропильной системы и видом кровельного покрытия.

Стропильная система

Для стропильной системы нужны только качественные материалы не ниже второго сорта.

ЦЕНЫ НА СТРОИТЕЛЬНЫЕ ПЛИТЫ РАЗЛИЧНЫХ ВИДОВ

Мауэрлат делается из бруса 100×100 мм или доски 50×200 мм. Стропильные ноги изготавливаются из досок 50×150 мм или 50×100 мм. Линейные размеры стропильных ног должны учитывать максимально возможные статические и динамические усилия. Ширину досок можно изменять, используя различные вертикальные и угловые упоры. Каждая стропильная система имеет свои особенности, мастер должен иметь большой практический опыт, чтобы правильно решать проблемы, возникающие при строительстве. И, конечно, нужно заказывать проект жилого дома, самостоятельная постройка считается незаконной и не будет принята в эксплуатацию. А это значит, что к нему нельзя подключать свет и отопление, в таком помещении не прописывают, его нельзя дарить и завещать. В проекте в числе прочих есть рабочие чертежи стропильной системы, необходимо точно следовать рекомендациям инженеров.

Тип обрешетки зависит от типа кровельного покрытия, для мягких кровельных материалов нужно делать сплошную, для жестких подойдет любая. Для сплошного нужно подготовить листы фанеры или ОСП, толщина не менее одного сантиметра, но ее можно менять в зависимости от шага стропильных ног.

ЦЕНЫ НА OSB (ОРИЕНТАЦИОННО-СТРЕЖНЫЕ ДОСКИ)

Можно сделать сплошную обрешетку из обрезной рейки, хотя этот вариант трудно признать оптимальным – это очень дорого и долго. Для твердых кровельных материалов обрешетку делают из реек или необрезной доски. Необрезные пиломатериалы необходимо отшлифовать.

Кровельные материалы

Для жилых домов наиболее бюджетными вариантами считаются битумная или металлочерепица.

Реже используются профилированные листовые или рулонные покрытия.

Натуральная или искусственная штучная плитка встречается очень редко.

Стропильная система во многом зависит от типа материалов. На этапе проектирования необходимо учитывать вес и особенности крепления кровельного покрытия.

ЦЕНЫ НА РАЗЛИЧНЫЕ ВИДЫ КРОВЕЛЬНЫХ МАТЕРИАЛОВ

Утеплители

Теплые крыши устанавливаются только в тех случаях, когда мансарду планируется сделать жилой мансардой. В настоящее время используются два вида утеплителя: минеральная вата или пенопласт. Расстояние между стропильными ногами должно учитывать заводскую ширину утеплителя, за счет этого уменьшается количество непроизводительных отходов и ускоряется работа.

Вес утеплителя минимален и им можно пренебречь при проектировании стропильной системы. Но следует иметь в виду климатическую зону дома, от этого зависит толщина утеплителя и, соответственно, ширина стропил.

Дополнительные материалы для крыши

Если крыша теплая, то обязательно нужно предусмотреть установку паро- и гидрозащиты, обустройство контробрешетки для обеспечения естественной вентиляции подкровельного пространства. Ассортимент материалов огромен, но по большому счету они мало чем отличаются друг от друга. На эксплуатационные характеристики больше влияет соблюдение технологии монтажа, чем физические свойства кровельных мембран. Даже очень дешевый материал можно использовать так, чтобы он соответствовал всем строительным нормам и требованиям. И наоборот, самый современный инновационный материал можно смонтировать так, что кроме вреда не будет никакого положительного эффекта.

И последнее, о чем следует подумать при планировании конструкции крыши, — это водосточная система и специальные элементы для обхода дымоходов и вентиляционных труб. Для некоторых обводов и снегозадержателей необходимо предусмотреть дополнительные точки фиксации на стропильной системе. Гораздо целесообразнее сделать это на этапе его возведения, чем после закрепления кровельных материалов. Хотя современные технологии позволяют использовать как варианты установки дополнительных, так и специальных элементов кровли. На этом подготовительный этап завершен. Если все стройматериалы подготовлены, выбран тип кровли, кровельные покрытия, рассчитана стропильная система, то можно приступать к непосредственному возведению крыши.

Инструкции по установке. Монтаж стропильной системы для четырехскатной крыши. Как сделать быструю четвертую кровельную систему. Расчет четырехполосной стропильной системы.

Четырехскатная крыша пользуется особой популярностью в частном строительстве по сравнению с другими видами. Он красив, достаточно прост в устройстве, обеспечивает надежную защиту от дождя и ветра и подходит для зданий с любой геометрией. Но чтобы крыша была качественной, ей нужен прочный «каркас» — стропильная система. Мы постарались вместить в эту статью максимально полезную информацию об устройстве скоростной системы четырехстраничной крыши.

Характеристики конструкции

Четырехлистовая крыша имеет массу преимуществ: у нее нет фасада, что позволяет значительно сэкономить на стройматериалах, она выглядит привлекательно, хорошо защищает от холода и непогоды. Структура конструкции стропильной системы напрямую зависит от типа крыши – шатровая или шатровая.

Но, прежде чем перейти к объяснению особенностей этих двух типов крыш, обозначим преимущество четырехполосных конструкций:

1. Благодаря отсутствию фронтонов и щипцов кровля выдерживает сильную ветровую нагрузку и меньше разрушается при роговых зыбах по сравнению с дуплексом.
2. Угловые ребра, сходящиеся к балке конька, повышают жесткость всей конструкции и не позволяют ей деформироваться под тяжестью снега, кровли или установленного оборудования.
3. На фальшполе можно сделать раковины по всему периметру, создав надежную защиту фасада от дождя и ветра.
4. Если вы собираетесь пристроить к одноэтажному зданию веранду или мансарду, четырехсекционная крыша сделает его ниже и не нарушит архитектурного равновесия и характера здания.
5. Наконец, четырехскатная крыша просто красива, и хотя это сугубо субъективное мнение, в конце статьи вы найдете подборку фото, отображающих привлекательность таких конструкций.

Рассмотрим две наиболее популярные конфигурации четырехполосной крыши, каждая из которых имеет свои особенности.

Крыша Walm

Полая крыша представляет собой конструкцию из двух треугольных и двух трапециевидных элементов. Трапеции соединяются друг с другом верхними гранями, а треугольные боковины перекрываются соответствующими стержневыми конструкциями.

Как и всякой кровле, Вальму нужен специальный каркас из стропил, который будет крепиться к кровельному пирогу (гидро-, теплоизоляция, вентиляция, отделка). По способу монтажа стропильные элементы холмистой крыши могут быть висячими и городскими. Последние считаются более экономичными, конструктивными и простыми в монтаже.

Полезно: При угле наклона кровли менее 35° рекомендуется делать дополнительные опоры на больший пролет с насыпными стропилами. Они защитят стены дома от дождя, ветра и холода.

Схема скоростной системы четырехстворчатой ​​кровли:

Тентовая крыша

Крыша тента, в отличие от Walmova, состоит из нескольких треугольников. Сделать его своими руками новичку будет очень сложно, так как важно соблюдать абсолютную симметрию элементов. Тентовая крыша обладает исключительными аэродинамическими характеристиками и способна выдержать даже ураганный ветер. Он отлично защищает дом от холода, влаги, не позволяет воздушным потокам проникать на чердак или мансарду. Именно поэтому многие выбирают четырехскатную шатровую крышу.

Стропильная система четырехскатной крыши вальмового типа состоит из тех же деталей, что и вальмовая. Отличается только их длина и способ крепления.

Для шатровой крыши также могут использоваться висячие или наслонные стропила, и выбирать их нужно в зависимости от способа монтажа. Висячие стропила установить новичку самостоятельно практически нереально. Такие элементы часто ставят на здания, где нет внутренних стен, а опоры для стропил располагаются на несущих стенах здания. Элементы Curvas гораздо проще и дешевле, но для их монтажа нужна промежуточная несущая стена и столбчатые опоры на ж/б основании. Чаще всего такие рафалевые системы можно встретить в кровлях, уклон которых более 40°.

В зависимости от материала стены дома стропильная система может опираться на разные элементы. Так, в деревянно-каркасном здании для этого используется верхняя обвязка, для стен из камня и кирпича — мауэрлат, а в срубах — верхний венец.

Монтаж стропильной системы

В этой главе мы рассмотрим пошаговый монтаж стропильных систем валмового и шатрового типа.

Но сначала несколько полезных советов:

1. Так как для монтажа стропильной системы четырехскатной крыши используется древесина, то есть опасность заселения вредителями. Перед началом работы обработайте все деревянные элементы антисептиками и антипиренами.
2. Покупайте только сухую древесину или просушите ее самостоятельно перед установкой, иначе после фиксации стропильная система деформируется. Влажность дерева должна быть не более 22%.
3. Для мауэрлата (опоры Брюса) выбирайте брусья квадратного сечения 150х150 мм или прямоугольного 150х100 мм.
4. Доски для стропил по толщине должны быть около 50 мм, по ширине – 150 мм. Из них можно делать скейтборды.
5. Выбирайте только хвойные породы дерева – они дешевы, прочны и легко поддаются обработке.
6. Для того же обрезания досок под углом сделайте шаблон — так можно будет сделать одинаковые срезы.

Рафалинговая система Walm

Как вы уже успели узнать, система хиппер состоит из трапециевидной и треугольной сторон. Начать следует с обустройства прочной и надежной опоры, выбор которой зависит от материала стен дома. Поскольку наиболее часто встречаются кирпичные или бетонные конструкции, мы рассмотрим проект уставной системы четырехскатной крыши с мауэрлатом.

Внешний вид крыши будет зависеть так горизонтально и плавно. А так как идеальной симметрии всех стен при строительстве дома добиться невозможно, придется подгонять их под общий уровень. Самый простой способ сделать это качественно – обустроить по периметру опалубку и залить в нее бетон. После высыхания на этот «пояс» можно смело укладывать мауэрлат.

А чтобы бетонное выравнивающее кольцо не съезжало со стен вместе с кровлей, по периметру следует установить толстые штыри арматуры так, чтобы они удерживали мауэрлат, проходя через него. В верхних концах штифтов нужно сделать резьбу под большую гайку так, чтобы штифт был выше опорной планки на 5-7 см. После монтажа стропильной системы эту гайку можно притянуть и закрепить Маурилалатом. В кирпичном доме штырь лучше погружать в стену на этапе кладки.

Как производится монтаж стропильной системы четырехскатной крыши вальмового типа:

1. Торцевые поверхности несущих стен обработайте гидроизоляционной мастикой и положите на нее рубероид – так вы защитите деревянный мауэрлат от сырости и разрушения.
2. «Нацепите» опорные бруски Maurolat на заранее подготовленные штифты и затяните большими гайками, соблюдая четкую горизонтальность.
3. Установите центральную опорную балку, на которую будет крепиться стойка с коньковым ходом. Брус можно укладывать как на торцевую часть внутренней несущей стены, так и на мауэрланды боковых стен.
4. Установите вертикальные опоры для конькового хода. Расстояние между опорами зависит от ее длины. Смелую стойку не делают жесткой, используя для нее не только кронштейны и металлические уголки, но и стропила. Соедините конец скунсового бруса с мауэрлатом, сделав по 2 крепления с каждой стороны.
5. Для получения строго симметричной кровли стропильных створок (треугольных боковин) они должны упираться в мауэрлат в строго расчетных точках, которые определяются длиной элемента конька. Этот момент лучше учесть при разметке мест вхождения опорных штифтов, чтобы стропила не попали в затянувшиеся гайки.

6. Установите промежуточные стропила, соединяющие концы лыжной балки с центральными частями торцевых стен.
7. Вальмовые (диагональные) стропила, которые образуют боковые стороны створок и будут соединять угол дома с краем конька. Уделите особое внимание фиксации этих элементов, так как от их прочности и устойчивости зависит надежность всей кровли.
   Учитывайте, что между раковиной крыши и стеной дома должно быть не менее 50 см. Если дом постоянно испытывает сильную ветровую нагрузку, расстояние нужно увеличить вдвое, чтобы ветер не цвел под крышу и на стены, а вода, поступающая с крыши, не мочила фасад и не стекала на фундамент .

8. Комплект рядовых стропил, соединяющих мауэрлатовые брусья с коньковым прогоном. Этап монтажа зависит от размеров крыши и типа кровельного покрытия. Одни материалы требуют частой обрешетки, другие можно укладывать на редкие стропила. Универсальный вариант — через каждые 40-50 см. Для крепления рядовых стропил используйте метод «Смывка» с усилением скобами или гвоздями.
9. Для крыш с небольшим уклоном рекомендуется дополнительно усилить жесткость стропильной системы, чтобы она выдержала тяжесть снега зимой. Для этого к диагональным стропилам прикрепите шпровель. Получается основание треугольника, сторонами которого являются стены, сошедшиеся в углу. К этому брусу вы будете пригонять вертикальную опору (короткую).
10. Для усиления верхней части формирующихся стропил установите ферму шргеля, состоящую из двух мальчиков, которые расходятся под углом в одно место.
11. Остается только предъявить встречный иск и несущий каркас, выбор которого зависит от характера кровельного материала. Для сотового каркаса используйте рейки сечением 5х5 см, для сплошного – тонкие доски или фанеру.

На видео — скоростная система четырехскатной кровли типа Вальма во всех подробностях:

Шатровая стропильная система

Главная особенность тентовой крыши заключается в ее симметричности, добиться которой новичку будет очень сложно. Такая работа требует грамотного расчета скоростной системы четырехскатной кровли. Несмотря на высокую степень сложности, такие конструкции очень востребованы в жилищном строительстве. Если вы хотите украсить свой дом такой крышей, но боитесь не справиться, лучше сначала снять на сарай или беседку.

Все основные узлы и стропила монтируются на земле, руководствуясь заранее подготовленным шаблоном. Толщина досок, брусков и других элементов определяется длиной стропильной ноги, предполагаемыми нагрузками (весом кровельного пирога, ветровой нагрузкой и т. д.), уклоном кровли.

Как построить быстровозводимую кровельную систему шатрового типа:

1. На торцы стен, как и в случае с односкатной крышей, необходимо нанести дорожный битум или мастику и уложить руноид.
2. Затем на ровной и строго горизонтальной поверхности прикрепить мауэрлат, при необходимости надев его на шпильки.
3. Поднимите чаберные стропила двух противоположных углов и соедините их с лыжным узлом. Убедитесь, что они установлены под углом 90°. Используйте закладной брус, вместо того, чтобы делать пропилы прямо в мауэрлате, расслабляя его.
4. Приподнимите вторую пару диагональных стропил, набейте их на прокладки и закрепите их в коньке с помощью затяжек. В шатровой кровле нет прогона, поэтому диагональные стропила сходятся в одной точке – узле конька. Для придания такой строповой системе большей жесткости установите в центре дополнительную подпорку.
5. Прикрепите эти агенства, стойки и сажу.
6. Установите шпрегель под стропильные ноги для большей устойчивости.
7. Для защиты фасада от влаги устраивают минимум 50 см от стены, при необходимости удлиняя рафиль. Для этого подойдите к ним «Пленка» (срезы досок по краю).
8. Создание стропил со стенами из проволоки толщиной 4-6 мм (для стен из камня, кирпича, бетона). Сделайте из проволоки хомуты и наденьте их на стропила, закрепив концы за шпильку в стене. В деревянных домах стропила можно фиксировать скобами, вплетая их во второй венец руки.
9. Осталось только прикрепить обрешетку, на которую можно укладывать гидроизоляцию, утеплитель и прочие «слои» кровельного пирога.

На первый взгляд кажется, что построить четырехзвенную систему рафаля довольно просто, но оказывается, что постоянно контролировать правильное положение всех элементов достаточно сложно. Особое внимание следует уделить расчетам и подготовке проекта, так как от этого зависит 50% успеха.

Трехзвенная стропильная система: фото

Как сделать кровлю шаг за шагом в 2023 году

Кровля – завершающий штрих в строительстве каждого дома. Основную роль в этой сложной работе играет конструкция крыши. Поэтому правильное размещение конструкции влияет на жесткость, прочность и внешний вид кровли. На сегодняшний день существует множество материалов для покрытия крыш. А как сделать крышу на свой дом — постараемся объяснить в несколько простых шагов.

Содержание страницы

• 2525

  Типы крыш

  источник:modernize. com

  Крыша – это конструктивный элемент, придающий дому неповторимый вид. Возможности построения этого структурного элемента практически безграничны. А если хозяева решат построить крышу сами – тогда идей и вариантов может быть еще больше! Наиболее распространены плоские и ломаные крыши. Давайте остановимся и рассмотрим некоторые из этих вариантов.

  Плоские крыши

  источник:modernize.com

  Мы можем найти похожие крыши на жилых домах и не так часто встречаются при строительстве домов. Его конструкция обычно зависит от веса и толщины снежного покрова зимой. В таких ситуациях мы должны учитывать материал — в основном потому, что ему придется выдерживать часы снега и собственный вес. Сложность его возведения заключается в том, что для возведения плоской кровли требуется использование подъемного крана и специальной строительной техники.

  Плоская крыша облицована особо износостойким материалом и при правильном монтаже прослужит 15 лет без капитального ремонта. Исключение составляют эксплуатируемые плоские крыши, на которых располагаются всевозможные зеленые насаждения или даже активные детские площадки. Выход обычный на таких крышах, как на террасу. Однако построить такую ​​крышу самостоятельно не всегда возможно — слишком уж это требует точного расчета.

  Классические жилые крыши

  источник:landlordnews.co.uk

  Строительство таких крыш разной формы и угла наклона широко распространено в домостроении. Самый простой вариант – вальмовая крыша. Одну подпорную стенку сделали выше другой на угол крыши, затем установили деревянный каркас и кровельный материал.

  В зависимости от расстояния между опорами – принято выбирать форму рамы. Этот узор выглядит не очень репрезентативно, хотя и популярен в некоторых частях частного сектора из-за дешевизны возведения крыш. Но наиболее распространенным решением является торцевая конструкция, внешний вид которой варьируется и зависит от угла наклона.

  Кровельные процедуры – шаг за шагом

  источник:familyhandyman. com

  Вы можете сделать крышу самостоятельно. Однако, если вы не уверены, всегда лучше работать с профессионалами, согласно hawaii-roofing.com. Установка новой кровли – это большие инвестиции. Поэтому при замене – хочется, чтобы это было сделано быстро, удобно и максимально безболезненно.

  1.    Создание строительного проекта

  источник:technologyadvice.com

  Перед началом этой работы необходимо сделать подробный чертеж будущей конструкции. Что позволит определить необходимое количество строительного материала и подготовить необходимые инструменты. Крыши могут быть скатными, наклоненными только в одну сторону, двускатными и более сложными конструкциями (гипер-, шатровые и шпилевидные).

  2.    Выбор кровельного материала

  источник:thespruce.com

  Разновидность кровельного материала необходимо определять на этапе проектирования, так как конструкция кровли требует соблюдения всех без исключения параметров, указанных в проекте. Многообразие таких материалов позволяет подобрать подходящий по составу, внешнему виду и ценовой категории.

  источник:thespruce.com

  3.    Крепление к раме

  Как правило, каркас конструкции крыши выполняется поэтапно в строгом порядке. Есть два способа установить рога. Специалисты советуют придерживаться таких правил. Для экономии средств стропильная система устанавливается на стены, находящиеся в разных плоскостях. Таким образом, вы сможете избежать ненужных расходов на древесину и деревянные балки. Но важно, чтобы одна сторона стены была выше другой на 20 градусов. Затем остается установить брусья на шасси и вывести конструкцию крыши.

  Проектирование крыши с использованием подходящего материала от Lakeside Hire — один из самых важных этапов в процессе проектирования, который имеет решающее значение для работы всех типов зданий.

  4.    Метод установки

  источник:thespruce.com

  В любом случае выбранный способ установки не повлияет на срок службы несущей рамы. Поэтому все зависит от вкуса владельца. Как правило, штанги крепятся на вспомогательных пружинах и полках. Их количество зависит от следующих факторов:

  • масса балок
  • тип кровли
  • длина рожков
  • степень уклона крыши
  • тип теплоизоляционного материала

  Поэтому нужно учитывать все тонкости, так как потребуется сделать дополнительные усиления для тяжелой крыши.

  5.    Процедура установки

  Вся система устанавливается на мауэрлат – это основной элемент кровли. Сделайте это так: возьмите балки и разместите их на поверхности несущих стен. Крепление может быть выполнено анкерным или проволочным. В местах соединения крепятся уголки и металлические пластины. Важно надежно закрепить конструкцию, так как вся конструкция крыши будет стоять на мауэрлате. Дополнительную информацию можно найти на Camerotile.com.

  6.    Облицовка крыши

  источник: unsplash.com

  Вагонка является не только основой для кровли, но и придает жесткость конструкции. Расстояние между панелями также делается в зависимости от типа кровельного материала. Для увеличения срока службы кровельной конструкции иногда требуется обрезка деревянных балок. Для этого применяются специальные пропитки. В случае мансардной планировки помещения следует сделать оконные проемы.

  7.    Укладка изоляции

  источник: ecohome.net

  Теплая крыша позволяет сэкономить на отоплении дома. Сегодня практически все крыши делаются теплыми. В качестве утеплителя используются минераловатные утеплители и листы. Обратите внимание, что утепляющий материал должен быть устойчив к воде, морозу и не выделять вредных веществ и запахов. Кровельный утеплитель укладывается в пространство между балками. Для этого можно использовать различные изоляционные материалы. Утеплитель нарезается до необходимого размера, но должен иметь так называемое межрасовое расстояние. Это обеспечит фиксацию материала «на месте».

  8.    Монтаж крыши

  источник:modernize.com

  Это включает в себя установку кровельного материала. Из всех доступных материалов для кровли наибольшим спросом пользуются металлочерепица или профнастил, но есть и другие материалы, которые можно использовать в зависимости от типа кровли, типа дома, климата и погодных условий.
