Геотекстиль для фундамента: правильный выбор и использование

Часто задаются вопросами – для чего нужен геотекстиль и в чём его преимущества перед традиционными гидроизоляционными материалами для фундаментов? Постараемся популярно объяснить, какой геотекстиль нужен для фундамента.

Содержание

• 1 Необходимость устройства гидроизоляции фундамента
• 2 Что такое геотекстиль
• 3 Основные функции геотекстиля
  • 3.1 Армирование
  • 3.2 Дренажный слой
  • 3.3 Разделительные слои из геотекстиля
• 4 Технология укладки гидроизоляции из геотекстиля
  • 4.1 Ленточный монолитный фундамент
  • 4.2 Ленточный фундамент из сборного железобетона
  • 4.3 Свайное основание
  • 4.4 Плитный фундамент
  • 4.5 Отмостка
• 5 Самые популярные виды геотекстиля

Необходимость устройства гидроизоляции фундамента

Гидроизоляция строительных конструкций один из самых важных элементов защиты зданий и сооружений от воздействия окружающей агрессивной среды. Особенно необходимо устройство гидроизоляции фундаментных конструкций. Контакт железобетонных и металлических конструкций непосредственно с землёй вызывает разрушающие явления в структуре фундамента.

Применяют разные современные изоляционные материалы, среди которых особое место занимает геотекстиль.

Что такое геотекстиль

Геотекстиль является одним из самых популярных эффективных материалов, применяемых для гидроизоляции элементов здания, находящихся в земле. Геотекстиль под фундамент изготавливают из полимерных материалов таких, как полиэстер, полиэфир и полипропилен.

Делают геоткани двух видов: тканое полотно и термообработанная нетканая плёнка. Оба вида производят, как из одного материала, так и в комбинации из нескольких полимеров.

Тканая основа придаёт полотну особую пластичность. Благодаря этому свойству, материал можно стелить в самых сложных по конфигурации местах. Тканевая основа лучше, чем термотекстиль, хорошо выдерживает деформации на излом.

Термически обработанное полотно имеет более высокую плотность. Его нужно стелить на грунтах с повышенной влажностью и с высоким уровнем грунтовых вод. Текстильное полотно, помимо своих изолирующих качеств, обладает армирующим свойством.

Основные функции геотекстиля

Полимерные полотна применяют как:

• армирование основания фундамента;
• дренажный слой, обеспечивающий водоотвод влаги из почвы;
• разделительный слой между грунтом и песчаной подушкой, щебёночным слоем.

Армирование

Перед тем, как устраивать песчаную подушку, на грунт настилают слой полотна. Это создаёт упругий слой, равномерно распределяющий нагрузку по всей поверхности основания фундамента. Армирующие свойства геотекстиля значительно увеличивают несущую способность слабых грунтов.

Геотекстиль плотностью 350-600 г/м 2 применяют для равномерного распределения нагрузки на грунтовое основание.

Дренажный слой

Геотекстиль является надёжной преградой на пути проникновения влаги и грунтовых вод в структуру фундаментных конструкций зданий и сооружений.

Разделительные слои из геотекстиля

Слой геотекстиля, уложенный между грунтом и песчаной подушкой фундамента, не даёт развиваться процессу заиливания песчаного слоя. Проложенные полотна полимерной ткани между насыпными слоями фундаментной подушки не дадут им перемешиваться. Это не даст понизить несущую способность подушки и сохранит дренажные свойства основания фундамента.

Технология укладки гидроизоляции из геотекстиля

Ленточный монолитный фундамент

По всей длине на дно вырытых траншей укладывают слой полимерной плёнки плотностью от 350 до 6оо г/м2. Такой материал создаст надёжный барьер на пути прохождения влаги из грунта к конструкциям здания. В то же время плотный текстиль обеспечит прочное армирование подстилающего слоя фундамента. После установки опалубки, к её стенкам крепят гидроизоляцию, выводя её края за верхние края ограждений.

После демонтажа опалубки проверяют цельность гидроизоляционного покрытия. Возникает вопрос, – какой вид геотекстиля выбрать для укладки на верхнюю поверхность монолитной ленты? Конечно, лучше применить термопрессованное полотно плотностью 250 г/м2. Использовать более плотную ткань не имеет смысла потому, что кроме удорожания строительства это ничего не даст.

Ленточный фундамент из сборного железобетона

От устройства гидроизоляции монолитной ленты, отличает то, что полимерную плёнку крепят к боковой поверхности сборного железобетонного фундамента, используя битумную мастику или другой клеящий состав.

Края плёночного покрытия обязательно должны выходить за границы периметра фундаментной плиты на 100-150 мм.

Свайное основание

Покрытие геотекстилем грунтового основания на свайном поле имеет смысл при устройстве цокольного этажа.

Плитный фундамент

На всю площадь вырытого котлована для монолитной фундаментной бетонной плиты укладывают «ковёр» из геотекстиля. Какую лучше выбрать геоткань? Так как поверхность грунтового основания практически не имеет изгибов, для гидроизоляции и армирования основания плиты выбирают термопрессованную плёнку с высоким показателем плотности.

После устройства подстилающей подушки плиты, на него укладывают слой текстиля дренажного назначения. Плотность такой плёнки достаточна в пределах 200-250 г/м2.

Отмостка

Отмостка представляет собой замкнутое покрытие поверхности вокруг дома. Прочный защитный пояс предохраняет цоколь и фундамент дома от проникновения природных осадков (дождь, талый снег) в структуру подземных конструкций. Защитный пояс вокруг строения уменьшает возможное вспучивание грунта от промерзания. Отмостка вокруг дома должна быть сделана непрерывной лентой.

Геотекстиль укладывают на подготовленную подушку вокруг цоколя. Прилегающий к дому край плёнки выводят чуть выше отмеченной линии поверхности отмостки. Места примыкания гидроизоляции к стенам промазывают горячим битумом и формируют деформационный шов.

Самые популярные виды геотекстиля

Среди геотканей отечественных производителей, можно выделить 3 марки:

• Стабитекс состоит из 100% полиамида. Отличается высокой устойчивостью к растяжению. Укладка из этого материала обеспечивает надёжное армирование грунтового основания;
• Геоспан имеет отличные характеристики и невысокую стоимость;
• Дорнит обладает высокой упругостью и стойкостью к механическим повреждениям.

Рекомендуем посмотреть видео о выборе толщины текстиля в зависимости от используемого основания.

Весь отечественный геотекстиль обладает хорошими характеристиками и невысокой ценой по сравнению с зарубежными аналогами.

для чего нужен, какой выбрать и как укладывать?

Геотекстиль — относительно новый многофункциональный рулонный материал, применяемый для защиты заглубленных строительных конструкций от неблагоприятных воздействий. Изготавливается из полиэстера, полиэфира и полипропилена в виде тканых полотен (геоткань) или термически обработанной нетканой перфорированной пленки.

Содержание

• Применение
• Критерии выбора материала
  • По плотности
  • По толщине и другим параметрам
• Укладка геотекстиля при возведении фундаментов
  • Монолитный фундамент ленточного типа
  • Ленточный фундамент из сборного железобетона
  • Плитные основания
  • Столбчатые и свайные фундаменты
• Использование полимерных полотен при устройстве отмостки

Геологическую ткань получают путем традиционного текстильного плетения полимерных нитей под прямым углом по отношению друг к другу. Такое полотно отличается высокой прочностью, эластичностью и способно пропускать влагу только в одну сторону. Повышенная эластичность позволяет использовать геологический текстиль в местах со сложной пространственной конфигурацией строительных конструкций с ломающей деформацией изолирующих слоев.

Для изготовления нетканых полотен используют полимерные волокна из вискозы, полиамидов, полиэфиров и полипропилена, которые хаотично скрепляют между собой термическим или пробивным способом. Структура материала может состоять из одного вида сырья или комбинации различных полимеров.

Применение

Для чего нужен геотекстиль в фундаменте? Он применяется для решения разных задач, поскольку учитывается:

• высокая прочность и долговечность материала;
• способность к укреплению грунта;
• устойчивость к воздействию влаги и низких температур;
• уникальные гидроизоляционные свойства;
• более равномерное распределение весовых нагрузок;
• прекращение роста сорных растений;
• пропуск влаги в одном направлении;
• устойчивость к воздействию грибка, насекомых и грызунов.

Кроме этого, следует отметить способность геотекстиля для фундамента увеличивать плотность и прочность после дополнительной термической обработки. В результате геотекстильные полотна применяются для:

• укрепления слабых грунтов и распределения нагрузки от конструкций;
• разделение различных слоев насыпных строительных материалов;
• дренажного отвода влаги от несущего основания.

При этом доступная стоимость полотна делает такую защиту эффективной и оправданной экономически.

Критерии выбора материала

Эксплуатационные характеристики полимерных нитей, которые применяют для изготовления геотекстиля, очень близки. В то же время, следует помнить, что нетканые полотна обладают лучшими гидроизоляционными свойствами и дешевле, а геоткань более пластична, прочнее, но дороже.

По плотности

При выборе рулонного материала, прежде всего, следует ориентироваться на его плотность:

• 150-200 г/м² применяют для устройства дренажей и эффективного отведения влаги;
• 250-300 г/м² для разделения грунта и насыпных слоев с увеличением их устойчивости и прочности;
• более 350 г/м² для более эффективного распределения весовой нагрузки на почву и защиты от пучинистых грунтов.

Как показывает практика, при отсутствии подвижной или неустойчивой почвы, для защиты фундамента для зданий высотой до 2-х этажей правильно будет применять полотно плотностью 250-300 г/м².

По толщине и другим параметрам

Изготовители материала поставляют на рынок геологический текстиль толщиной от 0,8 до 3,8 мм. Чем больше толщина, тем полотно прочнее, но и стоит дороже. Оптимальным вариантом для укладки геотекстиля под фундамент считается материал толщиной 1,6-2,4 мм.

В числе других важных параметров можно назвать коэффициент фильтрации, который определяет количество влаги, пропускаемой за единицу времени, и показатель прочности на разрыв.

Укладка геотекстиля при возведении фундаментов

Уровень эффективности применения защитных геологических полотен для фундаментов зданий в значительной степени зависит от точного соблюдения технологии укладки материала. Для каждого типа фундаментных оснований она имеет определенные особенности. Но перед тем как укладывать геотекстиль под фундамент, следует изучить основные принципы:

• поверхность грунта или насыпного материала должна быть хорошо уплотнена и максимально выровнена по горизонтали;
• нахлест соседних полотен при укладке составляет полосу — не менее 200 мм, при наличии уклона — вдвое больше;
• при возможности, рекомендуется использовать термический способ соединения полотен, в противном случае следует применять пластиковые или металлические скобы.

Для сварки полотен используется газовая горелка или паяльная лампа. После достаточного разогрева, соседние кромки накладывают друг на друга и плотно прижимают. Бетон на геотекстиль не заливается. Перед бетонированием полотно покрывается слоем утрамбованного песка толщиной 50-100 мм.

Монолитный фундамент ленточного типа

Геологическое полотно плотностью 300 или более г/м² укладывают на дно траншеи до засыпки подстилающей подушки. Если слой гравия и песка засыпаются отдельно, а не в виде смеси, то их так же следует разделить геотекстилем под ленточный фундамент плотностью 200-300 г/м². Это исключит постепенное вымывание песка в слой гравия.

Нижний слой текстиля следует соединить с вертикальным полотном с внешней стороны ленты и только после этого приступать к сборке опалубочной конструкции. При несъемной опалубке из пенополистирола вертикальная полоса рулонной изоляции не нужна, поскольку пенопласт уже сам по себе станет достаточной защитой.

По окончании заливки бетонной смеси и ее схватывания, верхнюю плоскость монолитной ленты так же следует покрыть полотном плотностью 150-250 г/м². Более высокая плотность в данном случае не требуется.

Ленточный фундамент из сборного железобетона

Отличие защиты от монолитной конструкции заключается в том, что боковую стенку ленты защищают геотекстилем, наклеивая его на бетонную поверхность при помощи битумной мастики. При этом края бокового полотна должны выходить за края стенки и соединяться с другими слоями.

Плитные основания

Полосы полотен расстилают по всему дну котлована таким образом, чтобы они выходили за периметр фундамента на 150-200 мм. Затем устанавливают опалубку, собирают арматурный каркас и заливают бетон.

После снятия опалубочных щитов пленку заворачивают на боковые торцы и приклеивают при помощи битумной мастики. Верхняя плоскость монолитной плиты не изолируется, поскольку будет закрыта от внешних воздействий.

Какой геотекстиль использовать для фундамента монолитная плита? В качестве материала рекомендуется выбрать нетканый материал плотностью 150-200 г/м². Или тканое плотно плотностью 200-250 г/м². Оно вполне обеспечит хорошую защиту конструкции и улучшит ее устойчивость.

Столбчатые и свайные фундаменты

Сами столбы и сваи в гидроизоляции фундамента геотекстилем не нуждаются. Но, при наличии цокольного этажа, перед монтажом ростверка рекомендуется покрыть выровненный грунт полотном и насыпать сверху песок, гравий или залить поверхность бетоном. После этого можно перейти к монтажу ростверка и цокольных стен.

В качестве защитного материала можно выбрать нетканый пленочный материал плотностью 150-200 г/м².

Использование полимерных полотен при устройстве отмостки

Отмосткой называют примыкающее к стене покрытие в виде твердой сплошной полосы по всему периметру дома. Она защищает стены и фундамент здания от неблагоприятного воздействия атмосферных осадков, уменьшает глубину и зону промерзания, снижает потери тепла в нижней части дома.

Однако и сама отмостка со временем может быть разрушена под давлением вспученного грунта или при таянии снегов. Для ее защиты можно использовать полотна, если уложить и зафиксировать изоляцию правильно.

Перед размещением насыпной подушки нужно постелить на грунт два слоя полотна таким образом, чтобы геотекстильный слой выходил за край отмостки на 300-400 мм. Кроме этого, изоляцию следует завести на стену и поднять на 50-100 мм выше планируемого уровня бетонной поверхности.

Сверху отсыпать слой щебня (про то, какой щебень лучше выбрать, мы писали тут), утрамбовать и покрыть его еще одним слоем полотна. В этом случае песок не будет вымываться водой в слой щебня. Не образуются пустоты, и отмостка будет длительное время стоять на прочной основе. Далее насыпается песок, проливается водой и заливается бетонная полоса по периметру дома.

Для этой конструкции рекомендуется использовать нетканое иглопробивное полотно плотностью не менее 350 г/м². Такой геотекстиль имеет максимальную прочность и наиболее эффективно отводит влагу. Менее плотный материал допускается использовать на устойчивых непучинистых грунтах.

Геотекстильная ткань, устойчивая к давлению почвы

Подробнее Строительство дома с положительной сеткой

Бетонные плиты противостоят боковому давлению грунта, действующему на стены фундамента, что имеет решающее значение для их устойчивости. Обратная засыпка фундамента вызывает нисходящую силу грунта, которая становится поперечной силой, давящей на стены. Короче говоря, плиты удерживают стены фундамента на месте. А если плиты нет? Как справляется с этим давлением? Это была проблема, с которой столкнулась команда, работающая над этим проектом в северной части штата Нью-Йорк.

Используемая ими система фундамента ICCF Perfect Block не включает обычную плиту; вместо него был использован заполнитель из пеностекла. По словам менеджера проекта Бена Боги, боковая сила примерно 250 фунтов на кв. фут толкает внутрь основание фундамента, где возникает наибольшее давление грунта (оно уменьшается ближе к уклону). Это давление необходимо было устранить, чтобы обеспечить структурную целостность фундамента. Первоначальное решение инженера состояло в том, чтобы залить бетонными балками весь фундамент, соединяя опоры так, чтобы они упирались друг в друга. Однако эта идея игнорировала основную цель проекта, заключающуюся в сокращении бетона. «Потребовалось бы почти столько же бетона, сколько плиты для этого дома — без плиты», — объясняет Бен.

Ответ пришел в виде геотекстильной ткани StrataGrid, которую Бен описывает как похожую на проволочную сетку с ее решетчатой ​​​​сеткой, но сделанную из пластика диаметром 1/4 дюйма; Продукты Tensar Geogrid также подходят для этого приложения. Он крепится к верхней части основания фундамента с помощью соединительного стержня и графика крепежа от инженера — в данном случае через каждые 8 ​​дюймов. Сила, направленная вниз грунта засыпки, зажимает соединительный стержень и ткань на месте. «Чем больше давление вниз, тем больше боковое давление, но также и большее давление зажима на ткань, фиксирующую ее на месте», — говорит Бен, добавляя, что этот метод обычно используется в подпорных стенах из штабелированных блоков. Здесь он выполняет то, что 4-в. бетонная плита будет изнутри фундамента — без воплощенной углеродной нагрузки.

Изделие длиной 6 футов. шириной и обрезается в соответствии с длиной секции фундамента, к которой он крепится. Он складывается вниз, образуя два слоя в форме буквы L; одна нога выходит горизонтально из стены фундамента, а другая нога движется вертикально вверх по стене. Затем 1/8 дюйма. на 1-в. концевая планка из нержавеющей стали установлена ​​по горизонтальной длине; он просверливается и привинчивается к основанию. Вертикальная ножка опускается вниз, чтобы положить ее на горизонтальный нахлест, а перекладина зажата между двумя слоями, чтобы предотвратить вытягивание ткани.

Это один из тех случаев, когда обычная коммерческая деталь находит применение в жилых помещениях. Бен говорит, что это решение сэкономило около 25 000 долларов США по сравнению с заливкой плиты или рекомендуемыми бетонными балками, а также позволило исключить примерно 60 тонн выбросов CO2.

____________________________________________________________________________

  Кайли Жак — старший редактор Green Building Advisor. Иллюстрация Патрика Уэлша. Фото Брайана Макаворда.

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 25 ноября
• 11 ноября
• 28 октября

Руководство по продукту Посмотреть больше

• Спонсор

  23 ноября

• Спонсор

  14 ноября

• Спонсор

  26 октября

Как построить плитный фундамент или отремонтировать, плюсы и минусы

Как правильно построить плитный фундамент своими руками. Важные инструкции.

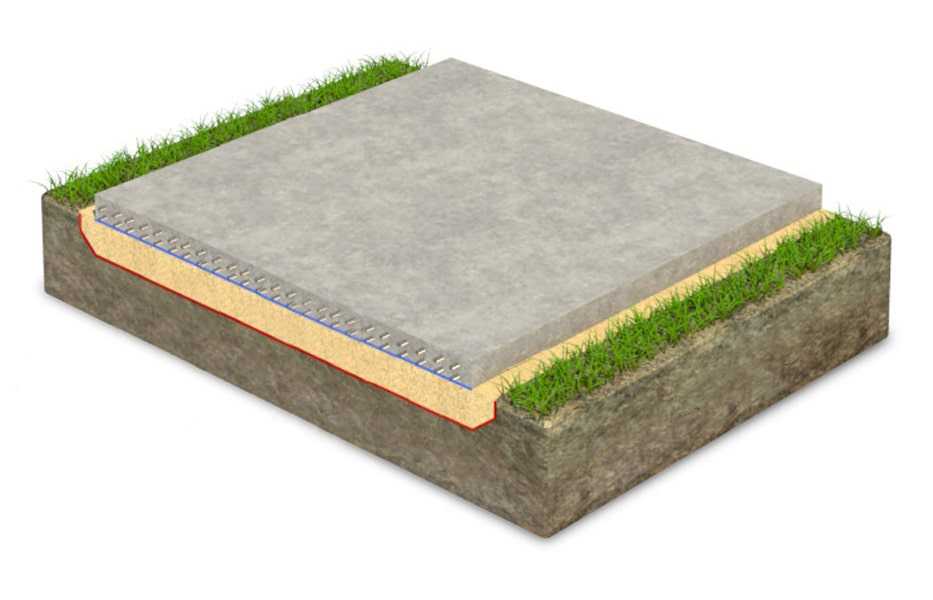

Что такое плитный фундамент? Представляет собой монолитные фундаменты в виде бетонных плит, уложенных на подготовленную поверхность из песка и щебня. Традиционно ее выполняют в основном на слабых грунтах: торфяниках, песках, насыщенных глинах, имеющих склонность к пучиниванию и смещению. Этот фундамент обычно не заглубляют на глубину промерзания грунта, поэтому при сезонных сдвигах грунта его сдвигают вместе с грунтом. За эту особенность его еще называют «плавающий плитный фундамент». Эта конструкция не испытывает точечных нагрузок – все изменения передаются на стену фундамента равномерно. Если вам интересно как правильно построить плитный фундамент вот некоторая информация которая может быть вам полезна.

Устройство плитного фундамента надежно и может применяться для строительства домов на всех видах грунтов и при любой глубине залегания грунтовых вод. Это хороший вариант и в том случае, если строительство ведется на неровных, сильно сжимаемых, пучинистых грунтах или на песчаных подушках. Благодаря своей прочной конструкции – монолитной плите, проходящей под всей площадью здания – опорной плите не страшны никакие смещения грунта.

Плюсы и минусы бетонного плитного фундамента

Преимущества:

• можно возводить на слабых грунтах с большой глубиной промерзания;
• не требует установки для глубокой выемки грунта;
• несущая способность этого типа фундамента достаточно высока;
• способность противостоять напряжениям и изменениям от деформаций грунта;
• плавучий фундамент очень прочный – срок службы до 150 лет;
• этот фундамент, благодаря своей конструкции, служит еще и черновым полом цокольного этажа.

Недостатки:

• плитный фундамент дороже из-за значительного расхода материалов;
• высокая трудоемкость ручного труда и потребность в строительной технике удорожают плитный фундамент.

Стоимость плитного фундамента

Стоимость плитного фундамента достаточно высокая. Устройство требует серьезных земляных работ, поэтому общая стоимость монолитно-плитного фундамента высока. Кроме того, вам придется столкнуться с большим расходом строительных материалов, таких как бетон и материалы, необходимые для армирования. Плитный фундамент целесообразно использовать при строительстве небольших домов, когда сама плита служит основанием пола.

Предварительные расчеты

Прежде чем приступить к возведению плитного фундамента своими руками (и своей бригады), необходимо произвести точные расчеты количества затрачиваемых материалов.

Для корректных расчетов необходимо учитывать следующие характеристики:

• определение толщины будущего бетонного плитного фундамента;
• глубина конструкции;
• расчет площади основания – она должна превышать параметры всего здания;
• выбор и количество фундамента зависит от этажности здания.

Технология работ

1. Подготовка площадки

Это самая трудоемкая операция по реализации плитного фундамента. Необходимо полностью снять верхний слой грунта на глубину установленного расчета. Последний слой лучше снять и выровнять вручную, чтобы не было неровностей и ямок: любое углубление может вызвать деформацию из-за неравномерной нагрузки в дальнейшем при эксплуатации дома. Котлован должен превышать размеры фундамента примерно на 5 футов со всех сторон.

2. Подготовка подушки из песка и гравия

Это второй этап работы. Это необходимо для компенсации деформации грунтовых сил, а также для выноса грунтовых вод и капиллярного подъема исключений к основанию фундамента. Толщина подушки зависит от характеристик грунта:

• если грунт песчаный, может быть около 6 дюймов;
• если почва глинистая, она может быть не менее 12 дюймов

В подготовленный котлован засыпается песок, затем он равномерно распределяется по всей площади фундамента и тщательно утрамбовывается. Для болотистых или влажных грунтов используют подушку из щебня, она улучшает гидроизоляцию бетона.

3. Устройство опалубки

Съемную опалубку следует изготовить из строганных досок толщиной не менее 20 мм, скрепленных между собой по углам с помощью шурупов. С внешней стороны опалубку необходимо укрепить раскосами. Затем следует оборудовать необходимые тоннели для коммуникаций, выполняя вокруг опалубки. Трубы также можно провести через проходку и вывести наружу перед заливкой фундамента.

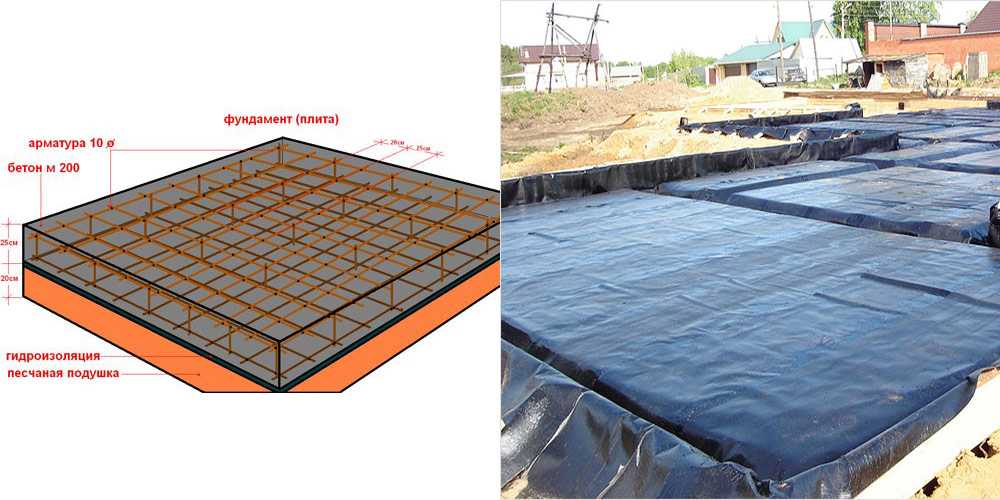

4. Гидроизоляция фундамента

Зачем нужна гидроизоляция? Влага присутствует в любых почвах, в большей или меньшей степени. Отсутствие гидроизоляции приведет к очень серьезным проблемам. Постоянно подвергаясь воздействию влажной среды, несущая конструкция будет немного трескаться. Это позволит воде попасть внутрь «тела» базовой конструкции. При появлении промерзания влага начнет расширяться и увеличивать растрескивание. В конце концов это будет постепенно перекашивать конструкцию. Все это приведет к постоянным ремонтам плитного фундамента и даже к обрушению здания. Гидроизоляцию традиционно выполняют с помощью толстой полиэтиленовой пленки, геотекстиля или рубероида, укладывая его внахлест на дно котлована поверх опалубки. Гидроизоляцию бетонного монолитного фундамента чаще выполняют рулонным рубероидом. Это не сложно. Рулоны размещаются непосредственно на конструкции опорной плиты. Верхний слой гидроизоляции укладывается на слой утеплителя. Настил будет лежать выше. Утепленный плитный фундамент прослужит вам десятки лет.

5. Усиление фундамента

Армирование фундамента очень ответственный этап, от него будет зависеть прочность не только фундамента, но и здания в целом. Для небольших зданий это может быть выполнено с помощью армирующей сетки размером около 4-6 дюймов. Места, где будут стоять несущие стены, необходимо укрепить металлическими прутьями. Если конструкция здания более массивная, следует использовать арматурные стержни диаметром около 10-12 мм, уложенные в сетку. Поперечные прутья вяжутся между собой с помощью проволоки. Сварка арматуры не рекомендуется, так как места сварки в конструкции приводят к чрезмерным напряжениям. Арматурная сетка должна быть полностью погружена в бетон, поэтому ее устанавливают на специальные направляющие. Если толщина фундамента значительна, лучше установить несколько слоев арматуры.

6. Заливка бетоном

Заливка бетоном производится в один этап, поэтому замешивать бетон придется очень быстро. Лучше иметь команду из 4-5 человек. Бетон заливается в опалубку и затем уплотняется глубинным вибратором и виброрейкой. После пробивки бетона и удаления из него воздушных пустот его поверхность следует хорошо выровнять.

7. Сушка фундамента

Высыхание основы обычно занимает 4-5 недель. В процессе высыхания нужно будет следить, чтобы верхний слой фундамента не пересыхал, для этого удобно использовать укрывные материалы. После высыхания бетона фундамент утепляют пенополистирольными плитами.

Причины ремонта плитного фундамента

Основными причинами повреждения фундамента обычно являются:

• применение некачественных строительных материалов;
• неправильные строительные работы;
• подземные воды;
• просадка фундамента.
