Геотекстиль для фундамента: правильный выбор и использование

Часто задаются вопросами – для чего нужен геотекстиль и в чём его преимущества перед традиционными гидроизоляционными материалами для фундаментов? Постараемся популярно объяснить, какой геотекстиль нужен для фундамента.

Необходимость устройства гидроизоляции фундамента

Гидроизоляция строительных конструкций один из самых важных элементов защиты зданий и сооружений от воздействия окружающей агрессивной среды. Особенно необходимо устройство гидроизоляции фундаментных конструкций. Контакт железобетонных и металлических конструкций непосредственно с землёй вызывает разрушающие явления в структуре фундамента.

Применяют разные современные изоляционные материалы, среди которых особое место занимает геотекстиль.

Что такое геотекстиль

Геотекстиль является одним из самых популярных эффективных материалов, применяемых для гидроизоляции элементов здания, находящихся в земле. Геотекстиль под фундамент изготавливают из полимерных материалов таких, как полиэстер, полиэфир и полипропилен.

Делают геоткани двух видов: тканое полотно и термообработанная нетканая плёнка. Оба вида производят, как из одного материала, так и в комбинации из нескольких полимеров.

Тканая основа придаёт полотну особую пластичность. Благодаря этому свойству, материал можно стелить в самых сложных по конфигурации местах. Тканевая основа лучше, чем термотекстиль, хорошо выдерживает деформации на излом.

Термически обработанное полотно имеет более высокую плотность. Его нужно стелить на грунтах с повышенной влажностью и с высоким уровнем грунтовых вод. Текстильное полотно, помимо своих изолирующих качеств, обладает армирующим свойством.

Основные функции геотекстиля

Полимерные полотна применяют как:

• армирование основания фундамента;
• дренажный слой, обеспечивающий водоотвод влаги из почвы;
• разделительный слой между грунтом и песчаной подушкой, щебёночным слоем.

Армирование

Перед тем, как устраивать песчаную подушку, на грунт настилают слой полотна. Это создаёт упругий слой, равномерно распределяющий нагрузку по всей поверхности основания фундамента. Армирующие свойства геотекстиля значительно увеличивают несущую способность слабых грунтов.

Геотекстиль плотностью 350-600 г/м 2 применяют для равномерного распределения нагрузки на грунтовое основание.

Дренажный слой

Геотекстиль является надёжной преградой на пути проникновения влаги и грунтовых вод в структуру фундаментных конструкций зданий и сооружений. Слой геотекстиля является своеобразным водоотводом от конструкций фундамента. Для этой цели используют материал плотностью 200 г/м 2.

Разделительные слои из геотекстиля

Слой геотекстиля, уложенный между грунтом и песчаной подушкой фундамента, не даёт развиваться процессу заиливания песчаного слоя. Проложенные полотна полимерной ткани между насыпными слоями фундаментной подушки не дадут им перемешиваться.

Технология укладки гидроизоляции из геотекстиля

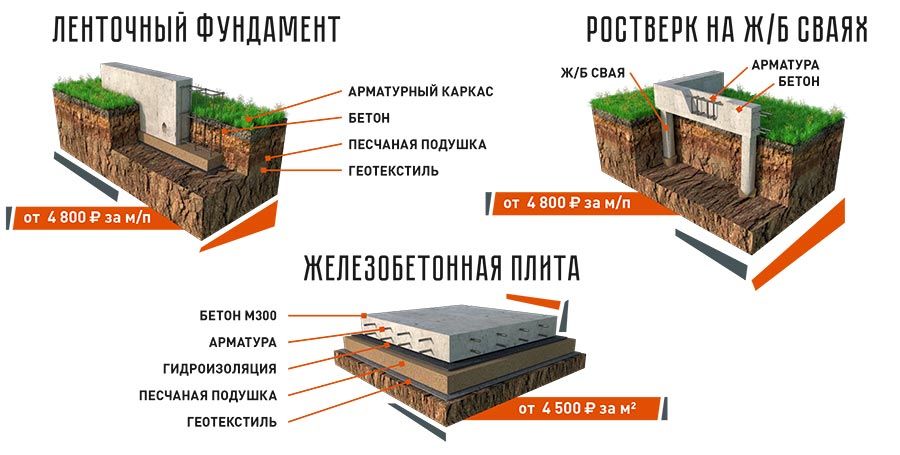

Рассмотрим технологию укладки геотекстиля для различных видов фундаментов:

Ленточный монолитный фундамент

По всей длине на дно вырытых траншей укладывают слой полимерной плёнки плотностью от 350 до 6оо г/м2. Такой материал создаст надёжный барьер на пути прохождения влаги из грунта к конструкциям здания. В то же время плотный текстиль обеспечит прочное армирование подстилающего слоя фундамента. После установки опалубки, к её стенкам крепят гидроизоляцию, выводя её края за верхние края ограждений.

После демонтажа опалубки проверяют цельность гидроизоляционного покрытия. Возникает вопрос, – какой вид геотекстиля выбрать для укладки на верхнюю поверхность монолитной ленты? Конечно, лучше применить термопрессованное полотно плотностью 250 г/м2. Использовать более плотную ткань не имеет смысла потому, что кроме удорожания строительства это ничего не даст.

Ленточный фундамент из сборного железобетона

От устройства гидроизоляции монолитной ленты, отличает то, что полимерную плёнку крепят к боковой поверхности сборного железобетонного фундамента, используя битумную мастику или другой клеящий состав.

Края плёночного покрытия обязательно должны выходить за границы периметра фундаментной плиты на 100-150 мм.

Свайное основание

Покрытие геотекстилем грунтового основания на свайном поле имеет смысл при устройстве цокольного этажа. Перед монтажом ростверка, поверхность почвы между верхушками свай тщательно покрывают текстильной полимерной плёнкой. Затем выбирают, какое нужно делать покрытие гидроизоляции. Делают либо песчаную, щебёночную подготовку, либо бетонную стяжку. После чего монтируют ограждение цоколя.

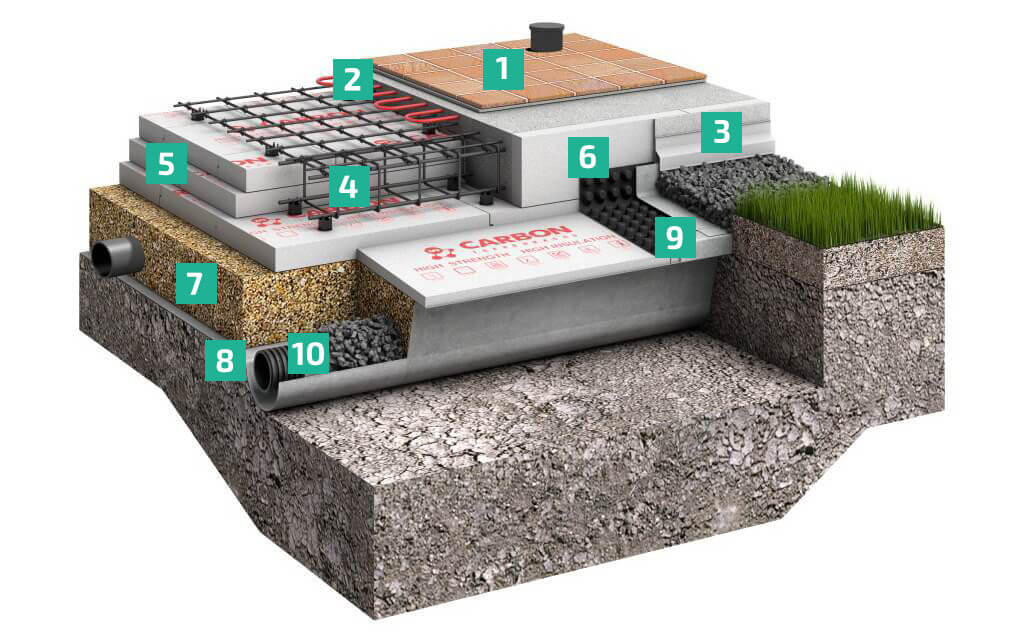

Плитный фундамент

На всю площадь вырытого котлована для монолитной фундаментной бетонной плиты укладывают «ковёр» из геотекстиля.

После устройства подстилающей подушки плиты, на него укладывают слой текстиля дренажного назначения. Плотность такой плёнки достаточна в пределах 200-250 г/м2.

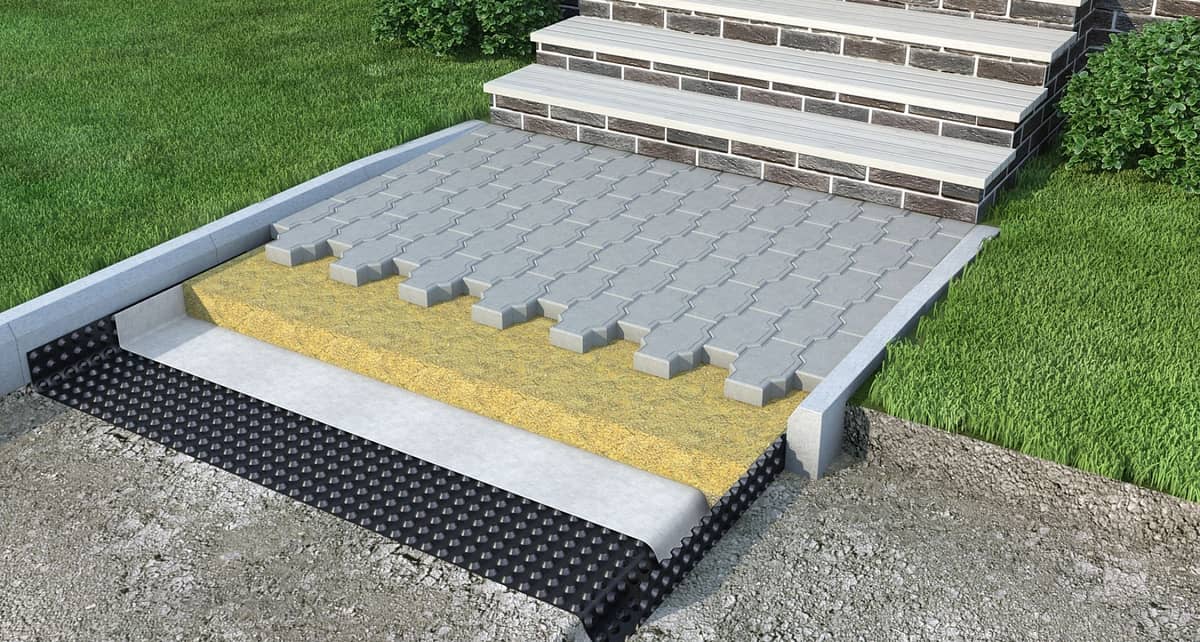

Отмостка

Отмостка представляет собой замкнутое покрытие поверхности вокруг дома. Прочный защитный пояс предохраняет цоколь и фундамент дома от проникновения природных осадков (дождь, талый снег) в структуру подземных конструкций. Защитный пояс вокруг строения уменьшает возможное вспучивание грунта от промерзания. Отмостка вокруг дома должна быть сделана непрерывной лентой.

Геотекстиль укладывают на подготовленную подушку вокруг цоколя. Прилегающий к дому край плёнки выводят чуть выше отмеченной линии поверхности отмостки. Места примыкания гидроизоляции к стенам промазывают горячим битумом и формируют деформационный шов.

Самые популярные виды геотекстиля

Среди геотканей отечественных производителей, можно выделить 3 марки:

• Стабитекс состоит из 100% полиамида. Отличается высокой устойчивостью к растяжению. Укладка из этого материала обеспечивает надёжное армирование грунтового основания;
• Геоспан имеет отличные характеристики и невысокую стоимость;
• Дорнит обладает высокой упругостью и стойкостью к механическим повреждениям.

Рекомендуем посмотреть видео о выборе толщины текстиля в зависимости от используемого основания.

Весь отечественный геотекстиль обладает хорошими характеристиками и невысокой ценой по сравнению с зарубежными аналогами.

для чего нужен, какой выбрать и как укладывать?

Геотекстиль — относительно новый многофункциональный рулонный материал, применяемый для защиты заглубленных строительных конструкций от неблагоприятных воздействий. Изготавливается из полиэстера, полиэфира и полипропилена в виде тканых полотен (геоткань) или термически обработанной нетканой перфорированной пленки.

Геологическую ткань получают путем традиционного текстильного плетения полимерных нитей под прямым углом по отношению друг к другу. Такое полотно отличается высокой прочностью, эластичностью и способно пропускать влагу только в одну сторону. Повышенная эластичность позволяет использовать геологический текстиль в местах со сложной пространственной конфигурацией строительных конструкций с ломающей деформацией изолирующих слоев.

Для изготовления нетканых полотен используют полимерные волокна из вискозы, полиамидов, полиэфиров и полипропилена, которые хаотично скрепляют между собой термическим или пробивным способом. Структура материала может состоять из одного вида сырья или комбинации различных полимеров.

Применение

Для чего нужен геотекстиль в фундаменте? Он применяется для решения разных задач, поскольку учитывается:

• высокая прочность и долговечность материала;
• способность к укреплению грунта;
• устойчивость к воздействию влаги и низких температур;
• уникальные гидроизоляционные свойства;
• более равномерное распределение весовых нагрузок;
• прекращение роста сорных растений;
• пропуск влаги в одном направлении;
• устойчивость к воздействию грибка, насекомых и грызунов.

Кроме этого, следует отметить способность геотекстиля для фундамента увеличивать плотность и прочность после дополнительной термической обработки. В результате геотекстильные полотна применяются для:

• укрепления слабых грунтов и распределения нагрузки от конструкций;
• разделение различных слоев насыпных строительных материалов;
• дренажного отвода влаги от несущего основания.

При этом доступная стоимость полотна делает такую защиту эффективной и оправданной экономически.

Критерии выбора материала

Эксплуатационные характеристики полимерных нитей, которые применяют для изготовления геотекстиля, очень близки. В то же время, следует помнить, что нетканые полотна обладают лучшими гидроизоляционными свойствами и дешевле, а геоткань более пластична, прочнее, но дороже.

По плотности

При выборе рулонного материала, прежде всего, следует ориентироваться на его плотность:

• 150-200 г/м
  2 применяют для устройства дренажей и эффективного отведения влаги;
• 250-300 г/м² для разделения грунта и насыпных слоев с увеличением их устойчивости и прочности;
• более 350 г/м² для более эффективного распределения весовой нагрузки на почву и защиты от пучинистых грунтов.

Как показывает практика, при отсутствии подвижной или неустойчивой почвы, для защиты фундамента для зданий высотой до 2-х этажей правильно будет применять полотно плотностью 250-300 г/м².

По толщине и другим параметрам

Изготовители материала поставляют на рынок геологический текстиль толщиной от 0,8 до 3,8 мм. Чем больше толщина, тем полотно прочнее, но и стоит дороже. Оптимальным вариантом для укладки геотекстиля под фундамент считается материал толщиной 1,6-2,4 мм.

В числе других важных параметров можно назвать коэффициент фильтрации, который определяет количество влаги, пропускаемой за единицу времени, и показатель прочности на разрыв.

Укладка геотекстиля при возведении фундаментов

Уровень эффективности применения защитных геологических полотен для фундаментов зданий в значительной степени зависит от точного соблюдения технологии укладки материала. Для каждого типа фундаментных оснований она имеет определенные особенности. Но перед тем как укладывать геотекстиль под фундамент, следует изучить основные принципы:

• поверхность грунта или насыпного материала должна быть хорошо уплотнена и максимально выровнена по горизонтали;
• нахлест соседних полотен при укладке составляет полосу — не менее 200 мм, при наличии уклона — вдвое больше;
• при возможности, рекомендуется использовать термический способ соединения полотен, в противном случае следует применять пластиковые или металлические скобы.

Для сварки полотен используется газовая горелка или паяльная лампа. После достаточного разогрева, соседние кромки накладывают друг на друга и плотно прижимают. Бетон на геотекстиль не заливается. Перед бетонированием полотно покрывается слоем утрамбованного песка толщиной 50-100 мм.

Монолитный фундамент ленточного типа

Геологическое полотно плотностью 300 или более г/м² укладывают на дно траншеи до засыпки подстилающей подушки. Если слой гравия и песка засыпаются отдельно, а не в виде смеси, то их так же следует разделить геотекстилем под ленточный фундамент плотностью 200-300 г/м². Это исключит постепенное вымывание песка в слой гравия.

Нижний слой текстиля следует соединить с вертикальным полотном с внешней стороны ленты и только после этого приступать к сборке опалубочной конструкции. При несъемной опалубке из пенополистирола вертикальная полоса рулонной изоляции не нужна, поскольку пенопласт уже сам по себе станет достаточной защитой.

По окончании заливки бетонной смеси и ее схватывания, верхнюю плоскость монолитной ленты так же следует покрыть полотном плотностью 150-250 г/м². Более высокая плотность в данном случае не требуется.

Ленточный фундамент из сборного железобетона

Отличие защиты от монолитной конструкции заключается в том, что боковую стенку ленты защищают геотекстилем, наклеивая его на бетонную поверхность при помощи битумной мастики. При этом края бокового полотна должны выходить за края стенки и соединяться с другими слоями.

Плитные основания

Полосы полотен расстилают по всему дну котлована таким образом, чтобы они выходили за периметр фундамента на 150-200 мм. Затем устанавливают опалубку, собирают арматурный каркас и заливают бетон.

После снятия опалубочных щитов пленку заворачивают на боковые торцы и приклеивают при помощи битумной мастики. Верхняя плоскость монолитной плиты не изолируется, поскольку будет закрыта от внешних воздействий.

Какой геотекстиль использовать для фундамента монолитная плита? В качестве материала рекомендуется выбрать нетканый материал плотностью 150-200 г/м². Или тканое плотно плотностью 200-250 г/м². Оно вполне обеспечит хорошую защиту конструкции и улучшит ее устойчивость.

Столбчатые и свайные фундаменты

Сами столбы и сваи в гидроизоляции фундамента геотекстилем не нуждаются. Но, при наличии цокольного этажа, перед монтажом ростверка рекомендуется покрыть выровненный грунт полотном и насыпать сверху песок, гравий или залить поверхность бетоном. После этого можно перейти к монтажу ростверка и цокольных стен.

В качестве защитного материала можно выбрать нетканый пленочный материал плотностью 150-200 г/м².

Использование полимерных полотен при устройстве отмостки

Отмосткой называют примыкающее к стене покрытие в виде твердой сплошной полосы по всему периметру дома. Она защищает стены и фундамент здания от неблагоприятного воздействия атмосферных осадков, уменьшает глубину и зону промерзания, снижает потери тепла в нижней части дома.

Однако и сама отмостка со временем может быть разрушена под давлением вспученного грунта или при таянии снегов. Для ее защиты можно использовать полотна, если уложить и зафиксировать изоляцию правильно.

Перед размещением насыпной подушки нужно постелить на грунт два слоя полотна таким образом, чтобы геотекстильный слой выходил за край отмостки на 300-400 мм. Кроме этого, изоляцию следует завести на стену и поднять на 50-100 мм выше планируемого уровня бетонной поверхности.

Сверху отсыпать слой щебня (про то, какой щебень лучше выбрать, мы писали тут), утрамбовать и покрыть его еще одним слоем полотна. В этом случае песок не будет вымываться водой в слой щебня. Не образуются пустоты, и отмостка будет длительное время стоять на прочной основе. Далее насыпается песок, проливается водой и заливается бетонная полоса по периметру дома.

Для этой конструкции рекомендуется использовать нетканое иглопробивное полотно плотностью не менее 350 г/м². Такой геотекстиль имеет максимальную прочность и наиболее эффективно отводит влагу. Менее плотный материал допускается использовать на устойчивых непучинистых грунтах.

Водонепроницаемая группа | Что необходимо знать о плитах на уровне фундамента

23 Май Что необходимо знать о плитах на уровне земли

Плита на уровне земли

Плита на уровне земли — это бетонная плита, которую вы заливаете на землю непосредственно на уровне земли для застройки фундамент строения.

Область плиты имеет траншею, окружающую внешние края, где вы заливаете бетон по площади поверхности, чтобы обеспечить опору внешней кромки плиты. Для прочности вы можете использовать арматурные стержни в области основания, чтобы сделать его прочнее. Другой альтернативой является использование армирующей сетки в верхней трети бетона, чтобы уменьшить вероятность растрескивания.

Плита на уровне грунта подходит для районов, где почва не может выдержать цокольный фундамент и более теплый климат. Важно убедиться, что плита сортамента имеет толщину четыре дюйма, чтобы предотвратить попадание влаги.

Классификация плит по уклону

Две категории плит по уклону:

• Поддерживаемая плита по уклону

Поддерживаемая плита на уровне пола эффективна на месте со стандартным фундаментом, поддерживающим колонны. Стены требуют нормального расположения фундамента, а плита уклона стоит на влагоблоке и слое гравия.

Каркас цокольных балок работает аналогично плите настила. Кроме того, он имеет компенсационный шов, соединяющий бетонную плиту и стену, чтобы уменьшить нагрузку, особенно в сезоны с высокими температурами. Поддерживаемая плита на просеке имеет контрольный шов в сетке, так как он играет важную роль в предотвращении растрескивания плиты.

• Монолитная плита на грунте

Монолитная плита на уклоне не имеет фундамента. Плита играет роль фундамента, а градуированные плиты играют жизненно важную роль в поддержке колонн и строительных стен. Кроме того, доски для теста охватывают структуру в зависимости от конструкции, в которой вы сливаете бетон внутри досок для теста. Тестовая доска играет решающую роль в качестве основы для точного определения углов плиты.

1. Плитный фундамент подходит для районов с теплым климатом, поскольку он не испытывает таких проблем, как воздействие замерзания и оттаивания.
2. Фундамент распространен в районах с глинистой почвой.
3. Плита на уклоне работает лучше для вас, исключительно когда вы хотите получить хорошую отдачу от затраченных средств.
4. Фундамент подходит для гаражей и навесов, потому что он обеспечивает невероятные полы без больших затрат.

Этапы строительства плиты на горизонтальном фундаменте

https://unsplash.com/photos/rsGd-rXFGkM

Ниже приведено техническое руководство по устройству плиты на горизонтальном фундаменте, которое зависит от конструкции, размера конструкции и грунта. условия. Тем не менее, вы должны проконсультироваться с инженером, прежде чем приступить к процессу строительства, потому что вы хотите получить одобрение чертежа.

Ниже приведены некоторые важные шаги, которые вам необходимо выполнить.

• Выемка плиты на грунтовом основании

Наймите опытного инженера, который поможет вам заложить основу для фундамента.

Во-первых, тесты почвы играют решающую роль в определении дальнейших действий. Когда почва глинистая, инженер может порекомендовать построить траншею из спрессованного щебня, чтобы помочь поддерживать фундамент. В таком случае ваш подрядчик должен вырыть траншею по периметру конструкции, где будут фундаменты.

После этого инженеры предоставят ширину, глубину и характеристики обратной засыпки, подходящие для операции. Всегда важно просить подрядчика защитить верхний слой почвы в интересах других видов деятельности.

• Разработка дренажной системы под плитой на ровном фундаменте

В основании дренажной траншеи фундамента проложите дренажную трубу, которая играет решающую роль в дренаже нижнего уровня. Подрядчик может соединить дренажную трубу с дренажным насосом, если это невозможно. После этого засыпьте дренажную трубу слоем щебня и используйте покрытие из геотекстиля, чтобы избежать скопления осадка.

• Обратная засыпка плиты фундамента

Используйте впитывающий материал для обратной засыпки, чтобы покрыть слой траншеи. Затем вы можете заполнить и уплотнить остальную часть траншеи, оставив нетронутой землю в центре, прежде чем разбрасывать гравий.

Для уплотнения можно использовать виброплиту, которая дает превосходные результаты. После этого вы можете выкопать несколько небольших траншей, чтобы вставить проходные трубы, которые играют важную роль при эвакуации радона. Затем засыпьте линии небольшим количеством щебня.

• Создание каркаса для плиты на уровне

Определите границу бетонной плиты, используя деревянные колья, вбивая их в землю, и используйте струнную линию с звеном под прямым углом. Отделите равную линию мелом на внутренней части каркаса, чтобы показать толщину бетона. Верхняя сторона каркаса представляет собой выдающийся калибр, определяющий толщину заливаемого вами бетона.

• Установка систем радоновых подушек на плиту фундамента

Радон представляет собой радиоактивную активность, которая возникает, когда уран, присутствующий во внешней среде Земли, начинает распадаться. Газ может проникнуть в ваш дом, когда плита имеет трещину.

Воздействие опасно, так как может привести к смерти от рака легких. Чтобы решить эту проблему, выкопайте несколько небольших траншей в гравийном щебне, а затем установите механическое оборудование и герметизируйте за пределы земли, прежде чем заливать цемент.

• Выполнить изоляцию плиты на уровне

Установите боковые изоляционные панели и анкерные болты. Убедитесь, что вы переместили панели в середину и обрезали механическое оборудование и водопроводные системы. Тщательно осмотрите, чтобы убедиться, что в изоляции не осталось зазоров. Вы должны установить пароизоляцию в области изоляции, чтобы избежать каких-либо инцидентов.

• Установка трубопровода лучистого теплоснабжения

Установка трубопроводов для водяных полов необходима в каждом доме. Это уменьшает дискомфорт, особенно в холодное время года, обеспечивая постоянную температуру в помещении. Арматурная сетка будет сетью для крепления трубопровода. Кроме того, вы можете использовать пластиковые стяжки, чтобы выполнять ту же роль, когда вы обрезаете концы.

• Заливка бетона для плиты в фундамент

Всегда убедитесь, что погодные условия благоприятны, прежде чем заливать бетон для плиты на уровне конструкции. Вы не можете запускать бетон, когда фреймворк заморожен, потому что это дает плохие результаты. Кроме того, вы должны держать бетон при температуре выше 10 ° C в течение трех дней после укладки, чтобы обеспечить максимальную прочность.

Когда вы будете готовы заливать бетон, убедитесь, что арматурная сетка и арматура соответствуют спецификациям инженера. Ваш подрядчик может использовать опорную цепь , чтобы убедиться, что сетка находится на нужной высоте во время процесса заливки бетона. Затем вы можете поместить базовый анкерный болт в бетон до того, как он затвердеет.

Следите за тем, чтобы бетон оставался влажным в течение следующих трех дней подряд, чтобы ускорить процесс заживления. Чтобы сделать это успешно, вы можете использовать шланг, чтобы налить воду на поверхность и покрыть всю поверхность полиэтиленовой бумагой. После этого вы можете сделать несколько последних штрихов, используя затирочную машину, чтобы получить отличные результаты.

Преимущества плитного фундамента

Ниже приведены некоторые из основных преимуществ плиты на уровне земли, в том числе:

1. Вероятность появления термитов минимальна, потому что в середине земли и основания сооружения не осталось полого пространства. Вы можете предварительно обработать инсектицидом, чтобы они не строили под ним гнездо.
2. Сооружение плиты на уклоне экономно. Стоимость меньше, чем строительство подвала и подполья под строением. Так что, если вы хотите сэкономить, вам подойдет монолитный фундамент.
3. Плита на уклоне требует мало времени для высыхания бетона. В результате сокращается время простоя, а строительство идет быстро, потому что задержек не так много.
4. Плита на ровном фундаменте обеспечивает минимальные риски, такие как затопление и утечка газов, таких как радон, из подвала.
5. Так как плитный фундамент находится ближе к земле, он устраняет некоторые строительные процедуры по сравнению с домами с подвалом.
Плитный фундамент
6. сэкономит ваши счета за коммунальные услуги за кондиционирование воздуха и отопление, так как отсутствует подполье.
7. С плитным фундаментом у вас есть широкий выбор вариантов перекрытий, таких как напряженный и рифленый бетон.

Если вы решите использовать плитный фундамент, вы должны расположить сантехнические и электрические работы либо внутри здания, либо ниже его уровня. Фундамент требует, чтобы вся проводка находилась в водонепроницаемом кабелепроводе. Кроме того, вся проводка должна постоянно поддаваться замене всякий раз, когда вы делаете ремонт или модернизацию.

Плита на грунте экономична и значительно ускоряет строительные работы. Если вам нужна какая-либо помощь, не стесняйтесь звонить в компании по гидроизоляции Marietta сегодня, чтобы найти лучшее решение для дома.

Монолитно-плитный фундамент своими руками

Так выглядит русский плитный фундамент на участке

Фундаментная плита с ребрами вверх и вниз

Технология строительства теплоизоляционных плит

Энергосбережение становится действительно актуальной темой, поэтому мало кто строит фундамент без утепления. Любой плитный фундамент представляет собой многослойную конструкцию, а в случае утепления слоев и того больше. Для достижения желаемого уровня качества необходимо тщательно соблюдать каждый уровень. Остановимся на каждом подробнее.

Фундаментная конструкция из монолитных плит

Подготовка основания

Размеры котлована под монолитную плиту должны быть больше самого здания, минимум на 1 метр. На этом участке плодородная почва полностью удалена. Его мощность в разных районах различна — от 20-30 см до 50 см и более. В любом случае удалят все.

Выкопать котлован с запасом 1 метр во все стороны

По краю котлована, чуть ниже общего уровня дна, прокладываются дренажные трубы, отводящие поверхностные воды в дренажные колодцы. Эта мера необходима для того, чтобы стены и сам фундамент не промокли.

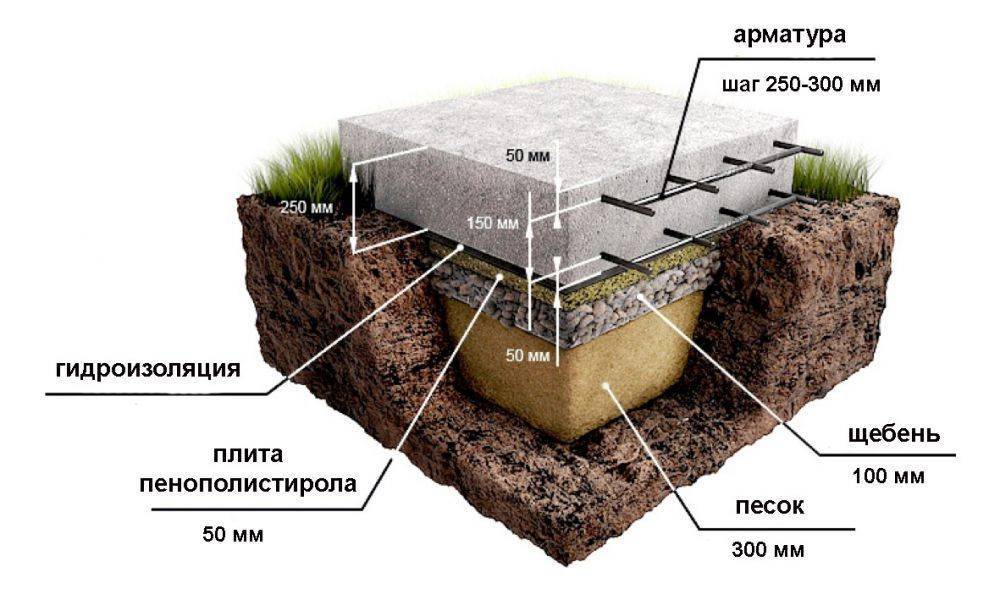

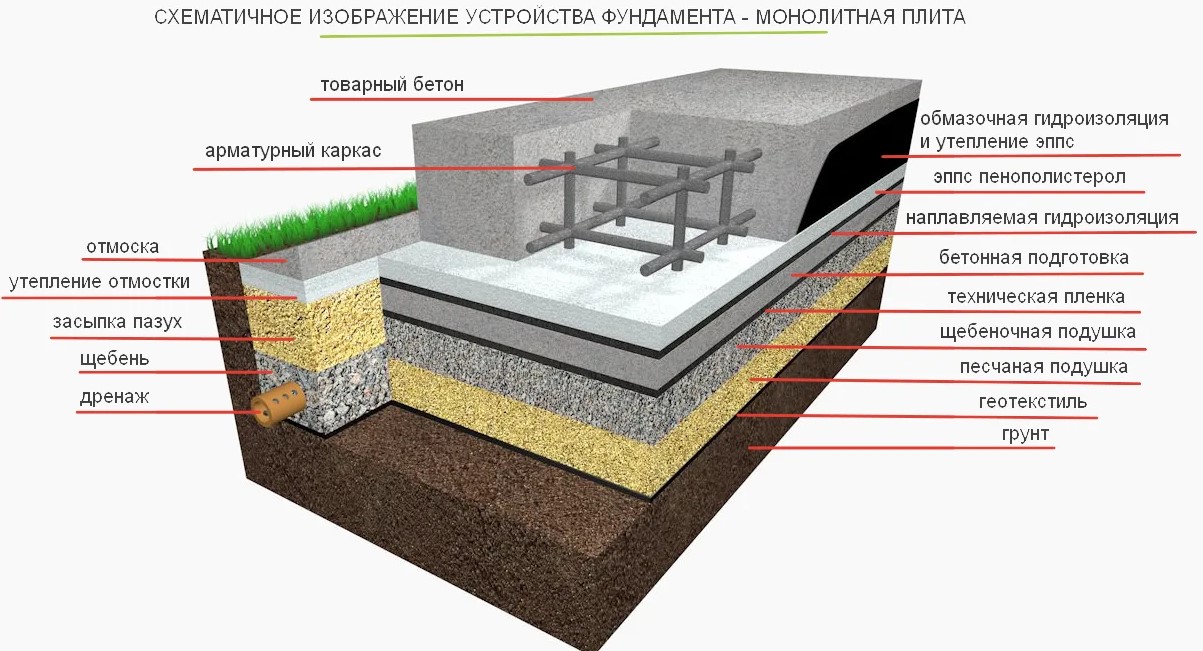

Полная схема фундамента монолитной плиты

Дно выравнивается, ямы засыпаются, горбы убираются, все тщательно выравнивается до уровня горизонта и утрамбовывается. Раскатывает на выровненное дно геотекстиль . Он должен покрывать не только дно, но и стены. Полотна расстилаются внахлест, края склеиваются армированной лентой. Геотекстиль препятствует прорастанию корней растений, а также предотвращает вымывание песка, который служит демпферной подушкой.

Выравнивание дна в уровень

На уложенный геотекстиль насыпается чистый песок средней зернистости. Слой песка — 20-30 см. Его наливают тонкими слоями, равномерно распределяют и послойно утрамбовывают. Слой песка, который можно утрамбовать ручной виброплитой, составляет 8-10 см. Это слои, в которые укладывается песок. Его также необходимо укладывать вровень, в один и тот же слой на всем протяжении котлована.

Песок насыпан, его надо просыпать и утрамбовать

Толщину слоя можно регулировать с помощью натянутых шнуров. Их привязывают к вбитым кольям, специально изготовленным опорам — скамьям, к установленной в уровне опалубке (см. фото ниже). Все шнуры должны быть в горизонтальной плоскости. Зная начальное расстояние от дна ямы до натянутых нитей, можно определить высоту насыпаемого слоя.

На уплотненный песок насыпается щебень. Весь объем заливается сразу, равномерно распределяя его по участку. Выровненный щебень утрамбовывается до высокой плотности.

Засыпан щебень, установлены закладные элементы канализации и водопровода

На данном этапе проложены канализационные и водопроводные трубы. В уже утрамбованном щебне выкапываются канавы необходимой глубины. Они должны быть такими, чтобы вокруг закладных элементов оставалось свободное пространство. В канавы укладывают трубы, засыпают песком, выравнивают, песок утрамбовывают лопатой или доской. Более сильное уплотнение может привести к трещинам. Поэтому трубы укладывают после трамбовки.

Подготовка бетона

Опалубка укладывается по периметру котлована. Собирается обычно из доски толщиной 40 мм или фанеры 18-21 мм. Высота опалубки для монолитной плиты равна суммарной толщине остальных слоев. По ее краю удобно контролировать уровень бетона при заливке, поэтому доска должна быть обрезной. Для экономии материала можно ставить опалубку только для подготовки. После застывания бетона ее демонтируют и ставят выше, используя ее снова для заливки основной плиты. Но потеря времени при таком подходе значительна, поэтому так делают не всегда.

В любом случае опалубка поддерживается снаружи упорами и укосинами. Конструкция должна быть жесткой, чтобы выдержать вес бетона.

На уплотненный гравий заливается слой бетона толщиной 100 мм. Это может быть бетон низких марок – В7,5 – В10. Бетонная подготовка будет надежной основой для укладки гидроизоляции и утепления, а также служит для более равномерного распределения нагрузки от дома.

Бетонная подготовка залита

Гидроизоляция

Поскольку монолитная фундаментная плита полностью находится в земле, она нуждается в тщательной гидроизоляции. Поэтому обычно используют два вида материалов: обмазочные и рулонные. Основание сначала тщательно обеспыливается, затем пропитывается разбавленным керосином или грунтовкой на растворителе (а также покрываются стороны бетонной заготовки). Он продается очень густым и плохо сцепляется с бетоном. В результате рулонная гидроизоляция плохо держится и фундамент будет намокать. При разбавлении становится более текучим и глубже проникает в бетон. При этом практически не теряет своих свойств.

При укладке рулонной гидроизоляции ее выпускают за пределы фундамента на 10-15 см. Листы раскатывают внахлест, стыковочные кромки необходимо промазать битумной мастикой и хорошо прижать. При раскладке необходимо следить, чтобы не было заломов и волн.

Если уровень грунтовых вод высокий, вам может понадобиться два слоя рулонной гидроизоляции. Его потом раскатывают, и приклеивают на грунтовку (битумную гидроизоляцию), но разбавлять уже нельзя.

Гидроизоляция монолитной фундаментной плиты двухслойная и рулонная

Среди рулонных гидроизоляционных материалов лучше всего себя зарекомендовали Гидроизол, ТехноНИКОЛЬ Техноэласт ЭПП-4 на полистироле высокой плотности. Технолиниколь этой марки имеет высокую прочность на разрыв около 60 кг, что увеличивает шансы на то, что он не повредится при дальнейшей работе. Не стоит использовать рубероид, как бы вы ни хотели сэкономить. В современном дизайне он слишком тонкий и ломкий, быстро теряет свои свойства. Заменить гидроизоляцию в плите нельзя, поэтому укладывайте лучший материал.

Уменьшить капиллярное всасывание влаги через плиту можно также с помощью жидких пропиток типа Бетонит. Это значительно снижает влагопоглощение. Проникает на глубину 50-60 см, так что насквозь пропитает бетонную подготовку. Минусом этого материала является его высокая цена, но при этом материал обладает отличными свойствами.

Подогрев

Для утепления плитного фундамента используется экструдированный пенополистирол высокой плотности. Толщина слоя утеплителя 10-15 см в зависимости от региона (для средней полосы достаточно 10 см). Укладку ведут не менее чем в два слоя, перекрывая швы, образующие мостики холода. Это займет больше времени, но расходы на отопление будут ниже. Если плиты имеют Г-образный замок, их можно укладывать в один слой.

Уложена изоляция

Так как пенополистирол «не дружит» с нефтепродуктами, на него настилают плотную полиэтиленовую пленку, а затем укладывают теплоизоляционный материал.

Усиление

Для армирующего каркаса используется ребристая арматура класса АIII диаметром 12-14 мм. Укладывается вверх-вниз, с шагом 15-30 см, может иметь один или два слоя. Все зависит от типа грунта и массы постройки. Все параметры армирования считаются отдельно.

Арматура должна находиться на расстоянии не менее 5 см от края плиты. Поэтому его ставят на специальные опоры, обеспечивающие требуемый зазор.

Первый ряд арматуры связан, выставлены некоторые стойки для обвязки второго пояса

При армировании получается каркас; на каждом пересечении прутья связываются между собой специальной проволокой из мягкой стали. Существуют и техники соединения – с помощью пластиковых хомутов или сварки. Обвязка пластиковыми хомутами выполняется быстро, но не все им доверяют. Сварка не рекомендуется, так как сварной шов является наиболее уязвимым местом для ржавчины, а соединение получается слишком жестким. При использовании проволоки и хомутов вся конструкция может немного люфтить, не нарушая связи, а при сварке такие движения приводят к тому, что шов лопается. В результате надежность такого армирования низкая.

Заливка фундаментной плиты бетоном

Толщина плиты рассчитывается для каждого конкретного случая и может быть от 20 см до 50 см. При заливке используется бетон не ниже марки В30. Весь периметр следует залить за один день, не допуская появления вертикальных швов. Поэтому для бетонирования плитного фундамента бетон чаще всего привозят в готовом виде: требуются большие объемы в определенное время.

Одновременно с распределением бетона вибрирует

График прибытия машин должен быть рассчитан так, чтобы вы успели раздать первую порцию и уплотнить ее. Для уплотнения используются строительные вибраторы, которые создают высокочастотные колебания. В результате удаляется весь воздух, бетон лучше перемешивается, становится более текучим и пластичным. Результатом такой обработки является не только ровная бетонная поверхность, но и более высокий класс гигроскопичности.

В крайнем случае можно залить плиту горизонтальными слоями. Вертикальное деление в этом случае недопустимо, так как велика вероятность, что в местах стыков пойдут трещины.

Отверждение

Для нормального процесса твердения бетона необходим достаточный уровень влажности 90-100% и температура выше +5°С. Заливать печь желательно в теплую погоду с температурой около +20°С. Такой температурный режим оптимален для процесса закаливания. Уход за бетоном монолитной плиты заключается в предотвращении механических повреждений и поддержании влажности.

Сразу после укладки бетон укрывают пеленкой или брезентом. Это предотвращает его нагревание от солнца, на него не влияет ветер. Пленка наклеивается на большие панели. Полосы укладываются с заходом 10-15 см, проклеиваются скотчем. Желательно, чтобы раскрученных стыков было как можно меньше, то есть укрытие должно состоять из одной или двух частей, если одна слишком неудобна. При этом отдельные куски пленки перекрывают друг друга минимум на полметра.

После заливки монолитная плита покрывается пленкой

Размеры пленки таковы, что боковая поверхность опалубки также закрыта, а на края пленки можно положить груз, который не позволит ветру поднять ее. Также грузом – досками – прижимают место нахлеста двух панелей, чтобы уменьшить парусность, их можно расправить по поверхности.

При температуре воздуха выше +5°С примерно через 8 часов после заливки бетон заливают водой первый раз. Полив должен быть капельным, а не струйным. Чтобы не повредить поверхность каплями, на нее можно постелить мешковину или насыпать слой опилок, а сверху накрыть пленкой. Укрывной материал увлажняется, что поддерживает влажность бетона. В любом случае полив осуществляется только при температуре выше +5°С.

Обводненная поверхность

При угрозе заморозков плиту и опалубку дополнительно утепляют. Можно использовать любые теплоизоляционные материалы, как заготовленные для строительства дома, так и опилки, солому и другие подручные средства.

Когда снимать опалубку

Для монолитной плиты опалубку рекомендуется снимать после достижения бетоном 70% проектной прочности. Этот период зависит от температуры, при которой происходит закалка. Эта зависимость представлена ​​в таблице.

Таблица прочности бетона в зависимости от температуры

Отличия утепленной монолитной шведской плиты и видео о ее возведении

Как было сказано ранее, утепленная плита под дом, разработанная шведскими строителями, является энергосберегающей. При его возведении используется несъемная опалубка из экструдированного пенополистирола. В результате утечка тепла в грунт минимальна. Второе принципиальное отличие – встроенная в плиту система теплого пола.
