Особенности строительства фундамента на склоне

Участок на склоне горы или холма — не такое уж и редкое явление. Строительство дома на склоне производится с применением дополнительных мер.

Прочность и функциональность фундамента на склоне напрямую зависят от характера грунта. Поэтому в первую очередь необходимо провести геологический анализ прочности грунта на всем участке, для того чтобы определить во-первых, местоположение будущего строительства и во-вторых, тип фундамента, который будет закладываться.

После геологического анализа грунта выбирают или плитный или ленточный фундамент. Плитный фундамент – это модификация ленточного. В нем применяется более жесткое армирование по несущей поверхности. Такое жесткое армирование позволит выдержать перемещение грунтов и вод во время смены сезонов, предотвращая деформацию самого фундамента и здания в целом.

Дренажная система

Строительство на склоне требует особое внимание обратить на планировку дренажной системы. Это необходимо для эффективного дренажа сезонных талых вод, которые неизбежно будут стекать по склону весной. Даже в южных бесснежных районах полноценная дренажная система необходима для отвода ливневых вод. Дома на склоне зачастую строятся с расчетом цокольного этажа, где будут расположены мастерская, гараж, кладовая или летняя кухня. Для безопасности строения необходимо обратить внимание на безупречность гидроизоляции цоколя. Дренаж сточных вод должен быть направлен вниз, в сторону сада или огорода и далее за пределы участка.

Для проектирования строительства на склоне нельзя доверяться только собственному мнению или мнению дилетанта. Лучше всего обратиться за помощью к профессиональному архитектору. Он уже знает, что такое фундамент на склоне, все особенности и сложности такого строительства.

Оптимальный уклон

Ландшафт считается ровным, если уклон составляет около 3%. Если уклон составляет 5-7%, то он считается малым и в этом случае необходима дополнительная подсыпка грунта. На уклоне до 7% лучше спланировать дом без подвала. Дом с подвалом или цоколем лучше строить на уклонах около 12%. Вход в дом лучше спроектировать с подгорной стороны, иначе некоторые комнаты могут оказаться углубленными в грунт.

До того как начать заливать фундамент на склоне, необходимо на его плиту уложить слой рубероида, гудрона. Лучше всего если будет взведена сложенная из камней или монолитная подпорная плита. Материалом должны служить гранит или известняк. Такой метод используется, если строится фундамент на склоне 9-10%. При более крутом уклоне потребуется дополнительный шпунтовый ряд. В этих условиях ленточный фундамент на склоне может оказаться не совсем надежным. Свайный или винтовой фундамент на склоне дадут большую уверенность, особенно в периоды дождей или схождения талых вод. Сваи при этом будут уходить намного ниже, чем водоносный слой. Зачастую прибегают к дополнительному укреплению фундамента, используя сваи косого забуривания. Они уходят в землю под углом 90 градусов по отношению к поверхности.

какой лучше и как сделать своими руками

Содержание

  1. Как выбрать фундамент для дома на склоне
    1. Как сделать разметку фундамента на склоне по высоте, в зависимости от величины уклона местности
    2. Малый уклон
    3. Средний уклон
    4. Большой перепад в рельефе
    5. Плюсы и минусы дома на склоне
  2. Укрепление склона под фундамент
  3. Как своими руками сделать фундамент на склоне
    1. Принцип разметки контура
    2. Особенности фундамента на склоне с подвалом
    3. Как сделать армирование и произвести заливку
  4. Заключение

Самым мощным двигателем торговли является цена, и в немалой степени это касается земельных наделов. Расположенные на склонах участки намного дешевле равнинных, хотя многих потенциальных застройщиков привлекает и обособленность места, и привлекательность окружающего ландшафта. Несмотря на определённую сложность такого строительства, подобные предложения вызывают интерес, и земля находит своего покупателя.

Соответственно, возникает вопрос, как правильно сделать фундамент дома на склоне.

Наиболее сложным является строительство на пучинистом грунте, так как фундамент нужно рассчитывать на сопротивление силам морозного пучения. Больше всего ему подвержены глинистые грунты, а как показывает практика, именно они и покрывают невысокие холмы, массово отводимые местными администрациями под застройку.

  • Дома из газобетона и прочих облегчённых материалов относятся к категории лёгких. При небольших габаритах вес здания нередко получается меньше воздействующих на боковые поверхности фундамента касательные силы пучения, и чем больше площадь таких поверхностей, тем больше мер по защите фундамента нужно предпринять.
  • Все эти меры удорожают строительство, да и не всегда оправдывают возложенные на них надежды, поэтому самым надёжным способом специалисты признают проектирование фундамента в мелкозаглублённом варианте. Во-первых, такие базы вдвое дешевле глубоко заложенных, а во-вторых, не требуют столь масштабных защитных мер.
  • В любом случае, приступать к проектированию и строительству фундамента на склоне нужно только на основании предварительно произведённого анализа грунта. Если он покажет, что грунт непучинистый или слабопучинистый, фундамент может быть устроен из сборного железобетона или на неглубоко заложенных монолитных столбах.
  • При сильном пучении, которое будет провоцировать существенные подвижки основания, фундамент должен быть только монолитным, и только ленточным или плитным. Тем более, что построить цокольный этаж можно только на таких фундаментах, а при строительстве на склонах наличие подвальной части в доме является наиболее оптимальным.
  • Для участка на склоне, величина заложения подошвы монолитного основания в пределах 250 см вполне приемлема и целесообразна. Но если условия строительства диктуют необходимость большего заглубления, это становится невыгодным. В таком случае, лучше перейти на сваи и вообще отказаться от цокольного этажа.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Организации, выполняющие весь комплекс работ от проектирования до сдачи домов под ключ, редко заглубляют фундамент больше чем на 190 см. Наибольшее распространение получили мелкозаглублённые фундаменты, на которых благодаря склону можно построить и цокольный этаж. Он вполне может быть наземным, с подошвой фундамента, заложенной в грунт всего на 20-50 см от поверхности.

Высота фундамента дома (от подошвы до поверхности, на которую опирается стена) включает в себя такие величины:

  1. размер заглублённой части;
  2. высоту грунтовой планировки;
  3. высоту отмостки;
  4. расстояние между отмосткой и обрезом цоколя.

Главная роль отмостки и вертикальной планировки состоит в отведении паводковых и ливневых вод, и их общая высота составляет минимум 20 см. Отмостка со средней шириной 100 см делается с уклоном 50%, а от неё с уклоном до 3% планируется и грунт, что создаёт наиболее благоприятную гидрологическую обстановку вокруг дома. При строительстве на склоне отмостка имеет первостепенное значение, и должна быть устроена (сначала хотя бы временно) сразу по окончании возведения фундамента.

Высота надземной части фундамента определяется в зависимости от высоты снегового покрова – с таким расчётом, чтобы нижние ряды стеновой кладки не намокали, провоцируя появление сырости в доме. При средней высоте сугробов в 50 см (например, в Московской области), высота цоколя от отмостки должна быть не менее 60 см. Соответственно, для дома без подвала, возводимого на склоне, минимальная высота ленточного фундамента составит 100 см.

Достаточная высота цоколя позволит завести через него коммуникации и расположить сантехнические трубопроводы под полом. Хотя, многие нюансы зависят от конкретного значения уклона участка.

Малым считается уклон, при котором перепад высот между поверхностями грунта около высокой и низкой сторон фундамента получается меньше проектного заглубления. Иногда он настолько мал, что визуально не определяется, либо его скрывает травяной покров. Неквалифицированные строители и самостоятельно занимающиеся устройством фундамента застройщики, нередко воспринимают такой участок, как горизонтальный. Это является грубой ошибкой, избежать её можно, только если провести качественные геодезические работы.

Дом на небольшом склоне

Казалось бы, разница в 10-20 см несущественна, и даже если её сразу не заметили, она должна выявиться в процессе рытья траншей.

Если не обратить на неё внимания, цоколь с возвышенной стороны получится ниже, чем надо (исходя из высоты снежного покрова), а продухи окажутся даже ниже отмостки. Как следствие, объёмы земляных работ и заливаемого бетона тоже окажутся больше расчётного, так что экономия на геодезической съёмке повлечёт ещё большие затраты.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

При малом уклоне копать траншеи следует начинать в более высокой части стройплощадки, а потом все выемки грунта делать на едином уровне. Общее заглубление и высота ленты меняться не будут, но из-за более толстого слоя плодородной почвы, который обязательно нужно удалять, может понадобиться увеличить глубину траншеи, компенсировав её насыпным грунтом.

Чтобы не ошибиться, глубину траншеи определяют как сумму перепада высот участка и толщину растительного пласта – например: h = 20см (перепад) + 25см (толщина растительного слоя) = 45 см.

Если по проекту глубина заложения подошвы составляет 30 см, значит, толщина песчаной подушки получится 15 см.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Если выше строительной площадки есть и другие территории, по которым может скатываться вода, на время рытья траншей площадку с нагорной стороны нужно обязательно защитить водосборной канавкой или другим временным сооружением, чтобы вода не затопила выемки. Когда фундамент будет изготовлен и опалубка снята, в процессе обратной засыпки поверхность грунта выравнивается так, чтобы вертикальная планировка получилась в горизонтальной плоскости.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Отмостка шириной до 4 м делается сначала с нагорной стороны, с устройством капитальных ливнестоковых лотков. Потом она каскадом огибает дом с постепенным уменьшением ширины до среднестатистических 80-100 см.

Уклон имеет среднее значение, когда перепад поверхностей грунта около самой высокой и самой низкой части фундамента оказывается равным расчётному заглублению. Превышение возможно, но очень незначительное — не более чем на 20 см. В этом случае, верх площадки не может быть ориентиром для земляных работ, так как тогда в нижней части дома подошва фундамента оказалась бы на поверхности грунта или даже выше неё.

На таких склонах, наоборот, базовой должна быть самая низкая точка.

  • Случается, что уклон идёт не чётко сверху вниз, а по диагонали – в такой ситуации требуется определить самую низкую точку на пересечении осей здания. В принципе, фундамент для нетяжёлого дома можно установить и на подсыпке, однако незаглубляемая песчаная подушка может расползаться в стороны, да и качественно уплотнить её в таких условиях довольно сложно.
  • Гораздо надёжнее устраивать фундамент ниже поверхности грунта, когда контур песчаной подушки ограничивается стенками земляного корыта и обеспечивает сохранение формы насыпи и качество уплотнения. Траншею или котлован начинают копать с низкой части стройплощадки.
  • Минимальная глубина соответствует толщине противопучинистой подушки, но не меньше толщины плодородного почвенного слоя. Выше по склону грунт просто вынимают на этом же уровне, фактически врезаясь в холм.
  • Сразу же после распалубки готового фундамента производят вертикальную отсыпку грунта, используя для этой цели хорошо уплотняемый непучинистый грунт. За пределами траншей выполняется разуклонка с использованием вынутого на поверхность материкового грунта.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Некоторые застройщики в погоне за уменьшением объёма земляных работ, планировку и уклон отмостки делают в сторону естественного понижения холма. Однако это лишь кажущаяся экономия. Такое решение влечёт увеличение расхода основных материалов, что удорожает смету. К тому же фундамент становится менее устойчивым из-за неодинаковой глубины промерзания и разных деформаций грунта в высокой и низкой части — а этого нужно всеми силами избегать.

Сохранять уклон имеет смысл только в том случае, когда в доме спроектирован цокольный этаж. Если в нём расположен гараж, в него будет очень удобно заезжать. При желании, в цокольном этаже можно организовать и парадный вход в дом.

Компенсировать разницу в перепадах рельефа помогает устройство цокольного этажа

Если перепад между самой высокой и самой низкой точками поверхности грунта на противоположных краях фундамента превышает его рациональную глубину заложения больше чем на 20 см, такой уклон считается большим. Как правило, на таких рельефах фундаменту придают ступенчатую форму, что хоть и имеет свои преимущества, но усложняет работу и увеличивает смету. Идти на такие расходы имеет смысл только в том случае, когда уклон действительно большой и даёт возможность построить дом в двух или даже трёх уровнях.

Дом на рельефе с большим перепадом

При больших перепадах отметок рельефа, фундамент начинают устраивать в уровне грунта пониженной части, а сверху заглубляют по расчёту. Переходы из одного уровня в другой осуществляются по принципу ступеней (уступов), длина которых должна быть минимум вдвое больше высоты, ограниченной 60 см. Чтобы выполнить это требование, проектировщики манипулируют с отношением глубины заложения фундамента к разнице в высотах.

Конкретное место, в котором фундамент переходит с одного на другой уровень, индивидуально, и зависит от градуса уклона участка, конфигурации дома и расположения его внутренних частей. Нижние участки фундамента воспринимают больше нагрузок и могут иметь увеличенную высоту, поэтому и бетона на них затрачивается больше.

На верхнем уровне, наоборот, часть фундамента может и вовсе не заглубляться, а устраиваться поверхностно, на отсыпаемом грунте. Со стороны улицы переход от одной части дома к другой удобнее всего выполнять ступенями. Правила выполнения обратной засыпки, разуклонки поверхности грунта вне фундаментов и установки отмостки не отличаются от общепринятых в строительстве.

Единственно, в зависимости от конкретных геологических условий, может потребоваться проектирование дренажной завесы со стороны вершины, так как установка на склоне фундамента может воспрепятствовать естественному движению вниз грунтовых вод, спровоцировать накопление влаги в нагорной части фундамента. Система дренирования формируется на стадии разработки котлованов или траншей, и соответственно, является неотъемлемой частью проекта. Главное – чтобы он был!

Можно много рассказывать про достоинства и недостатки построенных на неровном рельефе домов, но в каждом конкретном случае их набор может оказаться неодинаковым. Всё зависит от происхождения склона, который может оказаться частью оврага или вообще – делом рук человеческих. Непредсказуемость таких участков – самая главная проблема, поэтому дома на них должны строиться только по проекту.

Типовой проект можно применить разве что на участке с небольшим равномерным уклоном, в остальных случаях требуется индивидуальный подход к проектированию. При таком условии, плюсы и минусы такого строительства можно охарактеризовать примерно так:

ПлюсМинус
Красота окружающего ландшафта, архитектурное разнообразие проектов для строительства на склонах.На крутом склоне могут возникнуть проблемы с работой канализации и водоснабжения – во всяком случае, без должного подхода к созданию правильной системы. Поэтому проектировать сразу же нужно не только сам дом, но и коммуникации с придомовым благоустройством.
Более низкая цена земельных участков.Чем ближе дом к подножию холма, тем больше скатывающейся с вершины воды может попадать под фундамент.
При отсутствии подвала – минимальный объём земляных работ.Повышенные расходы на обустройство ландшафта, при котором может выполняться террасирование, устройство подпорных стенок, различные виды дренажей.
При наличии подвала – возможность получения полноценных помещений с большими окнами или даже панорамным остеклением одной стены.Постоянное перемещение по склону вряд ли можно считать комфортным – как пешее, так и на автомобиле. Это касается не только движения к дому, но и перемещения по лестницам в пределах двора.
Наличие цокольного пространства очень удобно для устройства гаража, так как заезд в него в пониженной части рельефа можно сделать без подъёмника или наклонного пандуса.Чем выше склон, тем меньше надежд на централизованное водоснабжение – ведь вода не может течь снизу вверх самотёком. Если уж использовать насос, то лучше тогда пробурить автономный водозабор. Учитывая высоту холма или горы, это может быть довольно глубокая скважина, обустройство которой повлечёт немалые расходы.
На средних и крутых склонах можно выполнить террасирование. Наличие второго, более низкого уровня позволяет сделать крышу плоской и обустроить на ней патио, на котором можно выполнить красивое озеленение.Определённые трудности с посадкой растений во дворе: во-первых, сильный дождь может смыть семена вместе с частью плодородной земли, а во-вторых, вода не задерживается на склоне, поэтому производить полив придётся намного чаще.
В доме можно сделать вход на нескольких уровнях, что даст возможность не устраивать снаружи высокую лестницу.Несмотря на отсутствие грунтовых вод, сэкономить на гидроизоляции не получается. Дом всё равно приходится защищать – только не от подземной, а от поверхностной, скатывающейся по склону влаги.
Естественный уклон участка облегчает процесс водоотведения.
Чем круче склон, тем меньше вероятность близкого расположения грунтовых вод.

При строительстве объектов на участках со сложным рельефом и выраженным уклоном, нередко приходится принимать меры к предотвращению сползания масс грунта. Способы могут применяться самые разные, конкретный вариант выбирается в зависимости от архитектуры и габаритов здания, а так же свойств покрывающего холм пласта почвы.

Вот какие методы могут быть предусмотрены проектом:

  1. Придание рельефу другого профиля, повышающего стабильность склона.
  2. Устройство систем, регулирующих гидрогеологическую обстановку.
  3. Мелиорация с помощью высаживания растений.
  4. Корректировка прочности грунта путём усиления поверхности.
  5. Устройство сооружений, препятствующих сползанию.

Изменение профиля рельефа

Изменить профиль склона можно несколькими способами:

  • террасированием;
  • заменой рыхлого грунта на более плотный и прочный;
  • устройством в пониженной части склона контрбанкета (насыпного сооружения из грунта или камня).

Эти меры помогают уменьшить крутизну уклона, придать ему более удобную для использования и устойчивую форму. Метод изменения профиля выбирается в зависимости от структуры грунта. Если, к примеру, перемежаются пласты с разными характеристиками, на их границе очень удобно устраивать террасы. В качестве дополнительной меры проводятся ещё и мероприятия по водоотведению. Контрбанкеты устраивают в основном на крутых склонах. Замена грунта на более стабильный влечёт существенные затраты, поэтому данный способ применяют только тогда, когда остальные варианты неэффективны.

Гидрогеологическая обстановка тоже может регулироваться несколькими способами и преследовать разные цели:

  1. Упорядочивается движение талой и ливневой воды по поверхности склона, для чего производится вертикальная планировка и устраивается ливневая канализация.
  2. Предотвращается просачивание в толщу грунта воды, которая может спровоцировать оползень. Для этого в местах скопления талой и дождевой влаги устраивают водоотводы.
  3. Понижение уровня грунтовой воды, если есть такая необходимость. В основном оно производится путём устройства линейного, пластового или кольцевого дренажа.
Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Для понижения УГВ могут так же буриться водопонижающие скважины, но такие меры при строительстве домов на склонах принимаются редко.

Отличным способом укрепления участков с небольшим и средним уклоном является, так называемая, агролесомелиорация. Корни высаженных на склоне кустарников, многолетних трав и деревьев разветвляются, и тем самым как бы армируют поверхностный пласт грунта на склоне. Породы растений подбираются в зависимости от климатических условий местности.

Укрепление склона за счёт растений

В самых тяжёлых случаях, когда перечисленные выше меры эффекта не дают, упрочнение грунтов может осуществляться с помощью физико-механических способов: силикатизации, цементации, битумизации, термического и электрохимического закрепления. В основном такие меры применяются к пористым суглинистым и лёссовым грунтам с целью уменьшить степень их просадочности. Цементацию обычно применяют для заполнения пустот в крупнообломочных грунтах.

В гористой местности редко бывают настолько слабые грунты, что их нужно было бы закреплять инъекционными и другими столь непростыми в производстве методами. Чаще всего в индивидуальном строительстве можно обойтись устройством удерживающих сооружений, коими являются, к примеру, подпорные стенки. Кроме того что они вполне надёжно удерживают массивы грунта от сползания, так ещё и являются полноценными (если не главными) участниками дизайна окружающего ландшафта.

Как уже было отмечено, беспроектное строительство возможно только на участке с небольшим уклоном. Многие частные застройщики считают, что холм проще разровнять. Эта мысль в корне неверна, так как увеличение объёма вынутого грунта в этом случае — не единственная проблема, с которой можно столкнуться. Такое решение нарушит естественный баланс, созданный природой, и к тому же приблизит планировочную отметку грунта к зеркалу подземных вод.

Всегда лучше не разрушать, а созидать – тем более что возможности современной архитектуры дают для этого практически неограниченные возможности. Строения должны не только повторять профиль рельефа, но и огибать растущие на холме деревья — если не удалять всю подряд растительность, глядишь, и никакая агролесомелиорация не понадобится.

Наиболее часто при застройке участков на склонах применяют террасирование, при котором несколько уровней может иметь не только сам дом, но и примыкающая к нему территория. Дом ставится в наиболее высоком месте, ниже по склону разбивают грядки, сады и лужайки. Для обеспечения наилучшего естественного дренажа, газонную траву рекомендуется высаживать даже в том случае, если никакой огородной растительности на участке не будет.

Если на ровном участке дом ориентируют по сторонам горизонта, то при наличии рельефа принцип расположения диктуется направлением уклона. В приоритете – устойчивость фундамента, а с инсоляцией на возвышенных местах обычно и так проблем не бывает.

  • Комплекс земляных работ зависит от выбранного типа фундамента, а так же наличия или отсутствия подвала. Если планируется цокольный этаж, что весьма целесообразно для дома на склоне, даже под ленту роется котлован, а не траншеи. Но сначала необходимо правильно произвести разметку.
  • Как это делается по вертикали, зависит от размера уклона, и об этом рассказывалось выше. В плане разметка производится так же, как и на ровном участке – с привязкой к существующему объекту (зданию, забору, красной линии проезда или улицы), от которого и откладывается первая линия фундамента.
  • На ней отмеряется размер стороны котлована и намечаются первые два угла, закрепляемые колышками или обноской. Через угловые точки проводятся перпендикуляры, на которых так же откладывают значения сторон фундамента и намечают ещё два угла. При соединении этих точек получается четвёртая сторона прямоугольника, геометрическая правильность которого проверяется сравнением длин диагоналей.
  • Чтобы подобную разметку не приходилось производить несколько раз: сначала для котлована, потом для фундамента, а затем под стены, лучше сразу установить обноску. Это П-образные стульчики или сплошная перекладина, закреплённая на колышках, на которую очень удобно выносить все отметки.

Принцип разметки по обноске

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

В отличие от одинарных колышков, которые забивают непосредственно по углам, обноски устанавливаются вне зоны производимых земляных работ, а углы фундамента или котлована формируются за счёт пересечений натянутых между противоположными сторонами шнуров.

При разработке котлована необходимо правильно сформировать углы наклона его откосов – во избежание сползания грунта. Наклон стенок земляного корыта зависит от плотности грунта на участке. Если она высокая (плотные глины, гравелистые грунты), борта котлована могут вообще быть отвесными.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

На суглинках и супесях стенки обычно наклоняют на 50-60 градусов, на песках и других рыхлых грунтах делается уклон до 35 градусов. При малых уклонах выемку грунта из котлована начинают сверху, при средних и больших – снизу. Если фундаменту придаётся ступенчатая форма, то и дно котлована должно её повторять.

Фундамент при наличии цокольного этажа делается либо ленточным, либо плитным. Ленточный не только воспринимает нагрузки от веса дома и передаёт их грунту, но и одновременно служит стенами цокольным помещениям. Полы в этом случае могут быть устроены по грунту или каркасным способом.

  • Плитный фундамент является горизонтальной конструкцией, и кроме несущей функции выполняет «обязанности» чернового пола. Если на таком фундаменте выполнить стены цоколя в монолите, вы получите как бы врезанный в грунт бетонный короб с высокой степенью пространственной жёсткости.
  • Очень важно, чтобы такой фундамент был устойчивым к скольжению, для чего его часто комбинируют со сваями. Даже небольшая ошибка при устройстве нулевого цикла может повлечь большие проблемы, поэтому не стоит переоценивать свои силы. Лучше обратиться к специалистам, чтобы спроектировали и установили фундамент, а последующее строительство можно будет вести и самостоятельно.
  • Подрядчик может использовать различные схемы бетонирования. Например, первой устанавливают опалубку нижней ступени, бетонируют её, а после распалубки поднимаются на следующий уровень. Так чаще всего формируют ступенчатые плиты. В случае с многоуровневой лентой обычно собирают сразу всю опалубку — с предварительным выставлением маячных щитов, по которым ориентируют остальные.
  • Для сборки ступенчатой опалубки деревянные щиты, сколоченные прямо на объекте, применяют крайне редко – это и дорого, и обеспечить точность положения щитов по высоте непросто. Специализированные фирмы имеют инвентарные щиты, трансформирующиеся за счёт вставок и клиньев, соединяют их шпонками и пружинными скобками, надёжно фиксируют распорками и стяжками.

Для точного вставления щитов опалубки, предварительно изготавливают шаблонные элементы.

Армирование является ответственным этапом для любого фундамента – а на ступенчатом работа ещё и технически сложная, так как в местах перепадов высот приходится производить усиление. Это ещё раз говорит о том, что браться за строительство фундамента без проекта и соответствующего расчёта нельзя.

Диаметр арматуры для фундамента на склоне всегда берётся с запасом – не менее 16 мм для рабочих стержней, и 12 мм для продольных. Если формируется плита толщиной 25-30 см, каркас устанавливается объёмный, с двумя рядами рабочей арматуры. При наличии бетонной подготовки толщина защитного слоя должна быть не меньше 50 мм, без подбетонки она увеличивается до 70 мм. На крутых склонах (более 18 градусов), фундамент может закрепляться к уступу предварительным анкерованием.

Бетон для подготовительного бетонирования и заливки основной плиты или ленты, на крутых склонах обычно изготавливают прямо на объекте, так как бетоновозу с таким грузом практически невозможно подниматься в гору. Подрядчикам приходится прилагать массу усилий, чтобы избежать остановок при заливке: обеспечивать объект генерируемым электричеством и достаточным количеством людей, устанавливать минимум две бетономешалки. Если склон незначительный, доставку бетона гораздо проще и быстрее доставить миксером и залить его с бетононасоса.

Бетононасос готовится к работе

Марка изготавливаемого бетона – М300 (В22,5). Заливают его в том же порядке, что и собирали опалубку, последовательно производится уплотнение смеси, чтобы в массиве не образовывались пустоты. Поверхность монолита хорошо выравнивается и укрывается для защиты от размыва дождём или преждевременного пересыхания. Для качественной гидратации, при температуре воздуха выше 15 градусов производится проливка до 3-4-х раз в сутки до тех пор, пока монолит не наберёт 50% прочности, и можно будет снимать опалубку. Сроки зависят от конкретных условий твердения бетона.

Строительство на участке с большим градусом уклона, по определению не может быть технически простым и дешёвым, так что низкой стоимостью такой земли можно не обольщаться. Всё то, что вы сэкономите на её покупке, уйдёт в себестоимость дома и благоустройство двора, зато вы получите отменный ландшафт, ради которого жители равнинных мест готовы тратить деньги на устройство искусственных насыпей. И хотя в производстве работ есть определённые трудности, моральное удовлетворение от окружающей красоты, которое вы получите, его вполне компенсирует.

проекты домов с цокольным, ленточным и ступенчатым вариантами для участка с уклоном

Построить фундамент на ровном участке по современным технологиям несложно. Однако иногда участки для будущего строительства располагаются на крутых склонах. Дома, расположенные на наклонных поверхностях, имеют свои преимущества: они лучше защищены от ветра и затопления, более экономичны. Кроме того, вид с горы обычно впечатляет. Но под воздействием больших осадков и почвенных вод почва постепенно размягчается.

В дальнейшем это может привести к смещению верхних слоев почвы. Чтобы обезопасить себя от неприятных последствий, необходимо правильно выбрать и возвести фундамент. Как это сделать, расскажет эта статья.

Особенности

Возведение фундамента под дом на склоне – процесс непростой, требующий особого подхода и соблюдения технологии, ведь фундамент – основная составляющая каждого здания. Для наклонной поверхности обычно выбирают ленточное, свайное или ступенчатое основание.

Сначала нужно рассчитать угол наклона, измеряемый в процентах. Если наклон составляет около 10-процентной отметки, это указывает на высокое смещение. Чем круче склон, тем больше усилий и материалов может понадобиться. Если угол наклона не превышает восьми процентов, то подгорную часть можно засыпать грунтом. Если угол больше восьми процентов, то придется строить цокольный этаж.

Стоит помнить, что фундамент на участке с уклоном не может быть выше четырех его ширины. Перед началом строительства участок необходимо разделить на квадраты и на каждом из них провести противооползневые мероприятия.

Виды

Ленточный фундамент — один из самых популярных дизайнов на сегодняшний день. Однако специалисты советуют возводить такой тип фундамента только на склонах с минимальным уклоном. Также стоит учитывать различные противопоказания геодезистов.

Ленточный фундамент представляет собой замкнутый контур из железобетонных балок и при необходимости закладывается как под наружные, так и под внутренние стены. Этот тип идеален для сооружений с тяжелым перекрытием, а также если в планах предусмотрено создание цокольного этажа. Ленточное основание бывает двух видов: монолитное и сборное.

Свайный фундамент представляет собой сплошную конструкцию из заглубленных в землю свай, соединенных сверху опорами. Многие специалисты сходятся во мнении, что свайный фундамент лучше всего подходит для возведения несущих конструкций на склонах. Это эффективный и практичный вариант обустройства фундамента на любой глубине.

Процесс установки прост, хотя и требует специального оборудования. Кроме того, этот тип имеет экономическое преимущество по сравнению с другими вариантами. Сваи могут быть деревянными, железобетонными или металлическими. К пучинистым грунтам (глинам, суглинкам, супесям) предъявляют особые требования. Здесь также уместен свайный фундамент.

Лента Стопка

Столбчатый вид подходит и для закладки фундамента на склоне. Он предусматривает возведение столбов во всех углах. Однако при его возведении нужно учитывать некоторые нюансы: каждый столб должен быть застрахован опорной стеной, что повышает устойчивость фундамента. Столбчатый вариант экономичен и надежен, не требует дополнительной гидроизоляции. Но он применим только к деревянным или каркасным домам.

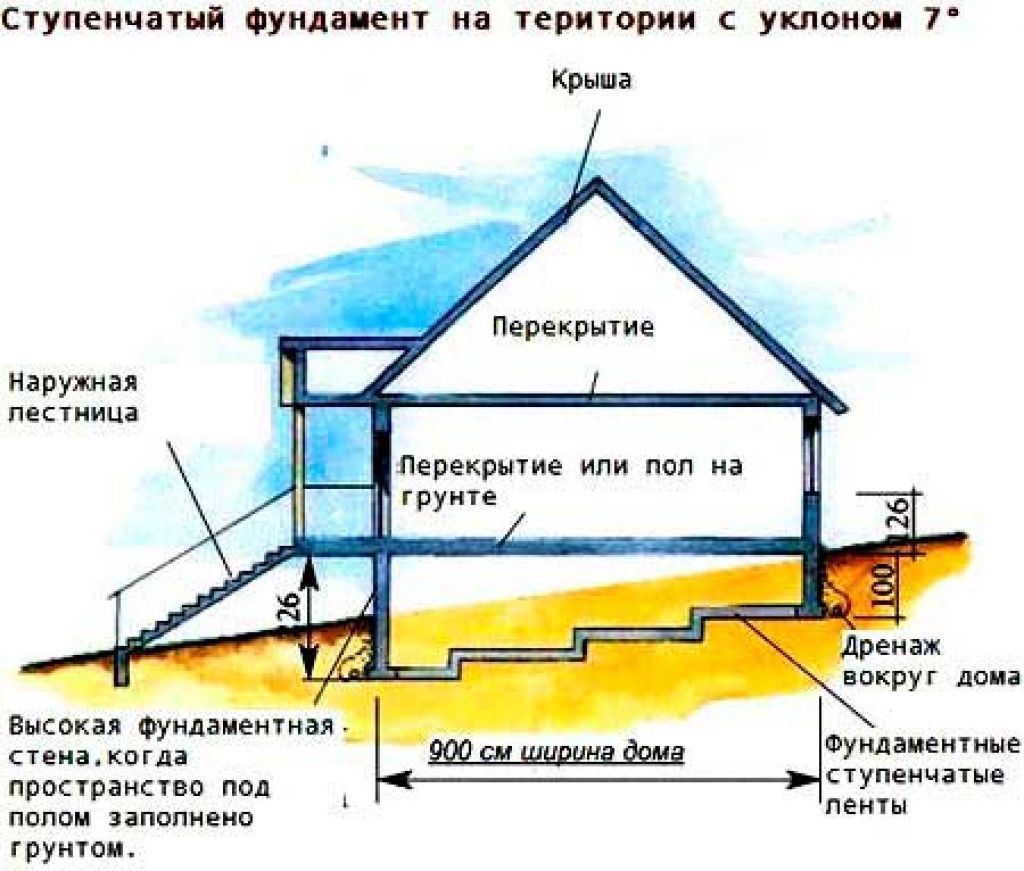

Ступенчатый фундамент имеет каскадное устройство в виде уступов. Он подходит для склонов с большим уклоном, если выравнивание поверхности невозможно выполнить по каким-либо причинам. Общий уклон этого варианта полностью соответствует естественному уклону участка. Кладка ступенчатого фундамента имеет вид классической бетонной ленты, сооруженной из разных по высоте ступеней.

Плитный фундамент с перепадом высот на участке с уклоном – оптимальное решение для строительства домов и коттеджей из кирпича, газобетона и других материалов. Этот базовый вариант обеспечивает надежную опору для малоэтажных домов и отличается особой прочностью.

Столбчатый Ступенчатый Плита

При устройстве плитного фундамента на небольшой глубине создают прочное основание из монолитного железобетона. Вес стен и крыши распределяется равномерно по всей поверхности основания. Такая конструкция сможет совершать любые подвижки грунта. Минус плитного фундамента – большие затраты на монтаж и материалы.

Как выбрать проект?

При решении вопроса о том, какой фундамент больше подходит для цокольного этажа на неровном участке, необходимо определить уровень перепада высот, а также произвести изучение типа рельефа местности. Плохо спланированное строительство на склоне может в конечном итоге привести к обрушению грунта. Для проведения необходимых расчетов лучше пригласить специалистов.

Если угол наклона:

  • менее 3% — плоская поверхность;
  • от 3% до 8% — небольшой уклон;
  • до 20% — средний уклон;
  • более 20% — крутой уклон.

В первых двух вариантах можно построить ленточный фундамент. При невозможности выровнять поверхность или увеличить угол наклона возводят ленточный ступенчатый тип. Для больших скатов подходит только столбчатое основание. А вот свайный фундамент уместен для любых уклонов.

По типу грунта он делится на:

  • хрящевой — прочный грунт из песка, глины и щебня;
  • песчаный – легко пропускает влагу;
  • скальный – самый прочный, при этом не пропускающий влагу;
  • глина — легко набухает и замерзает.

Чем больше влаги в почве, тем сильнее она набухает при замерзании, выталкивая фундамент из почвы. Поэтому в случае сложного грунта основание устанавливают ниже уровня промерзания.

При строительстве ленточного фундамента одна часть основания погружается вглубь склона. Устройство такого фундамента – затратное мероприятие, но если вы планируете строить дом из кирпича или бетона, то лучшим выбором станет ленточный вариант.

Свайный фундамент можно использовать для возведения любого типа постройки, будь то жилой дом, гараж или баня, а также при любых углах наклона. При таком варианте строительства основания использовать его можно для любых целей. Единственным недостатком свайного типа является невозможность возведения дома с цокольным этажом.

Столбчатый вариант рекомендуется для загородных участков. Он подходит для местности между холмами.

Также выбор типа фундамента зависит от того, хотите ли вы использовать цокольный этаж для обустройства подвала, винного погреба, жилого помещения или гаража для экономии места. Не стоит забывать и о холдинговых структурах. Они помогают предотвратить оползневые процессы, когда невозможно изменить рельеф поверхности. Такими конструкциями для разных типов фундаментов на неровной поверхности могут быть опорные плиты и балки, свайные конструкции и столбы, контрфорсы и заделки, прогоны и обшивочные стены.

Как сделать?

Чтобы правильно установить фундамент своими руками, необходимо придерживаться определенной технологической последовательности. Если вы хотите построить дом из бетона или кирпича, то выбор ленточного фундамента будет идеальным. Монолитный ленточный фундамент не требует длительных сроков обустройства. К тому же возведение ленточного основания на неровной поверхности мало чем отличается от устройства таких построек на ровной местности.

Дно ямы должно быть строго горизонтальным. Перед заливкой на дно укладывается подушка из бетона или песка. Это необходимо для того, чтобы уменьшить давление на грунт. Перед обшивкой устанавливается опалубка, возвышающаяся над уровнем земли на высоту, равную параметрам цокольного этажа. К тому же на склоне участка опалубка будет большей высоты. Дальнейшая арматура укладывается внутрь фундамента. Затем нужно залить бетон.

Необходимо заливать непрерывно слоями по 20 см. При этом важно заранее правильно рассчитать количество бетона, которое понадобится при монтаже.

Столбчатый фундамент подходит для легких частных домов. Он может быть выполнен из монолитного железобетона или сборных железобетонных блоков. Рекомендуется следовать определенным пошаговым инструкциям.

  • Для начала в верхней части участка возводится подпорная стенка.
  • Далее по той же схеме возводится подпорная стенка в нижней части.
  • Между подпорными лентами насыпается грунт с послойным уплотнением. Это позволит верхней площадке сдержать обрушение грунта.
  • По периметру дома выполняется проходка отверстий, размеры которых должны соответствовать параметрам столбов.
  • В котлованах сделать фундамент. При этом обрезки отдельных столбов необходимо тщательно выровнять по высоте.
  • Выполнить ростверк по краю цоколя дома.

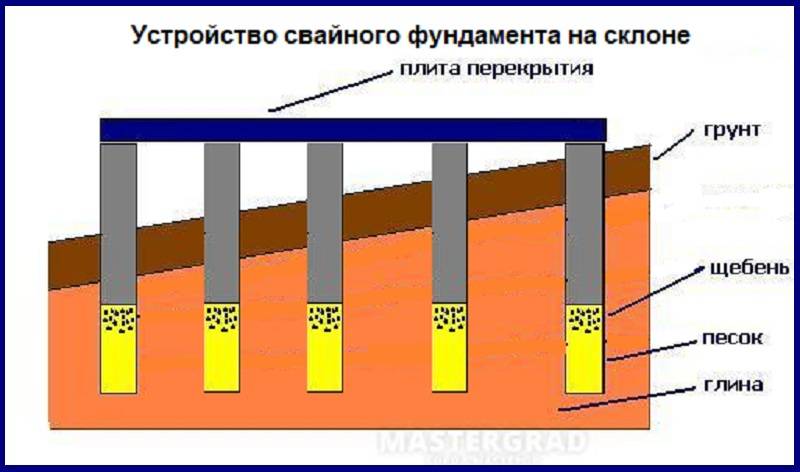

Свайный фундамент, самый экономичный, подходит для крутых склонов и неустойчивых грунтов. Сваи ввинчиваются в землю таким образом, чтобы их кончики находились на одном уровне. Процесс также состоит из нескольких этапов.

  • В верхней точке заглубляется свая, видимая часть которой равна высоте основания на меньший размер.
  • Далее устанавливают следующий угловой ворс, длина видимой части которого равна длине шляпки в большем обозначении.
  • Затем устанавливаются все свайные элементы так, чтобы верхняя точка каждого располагалась горизонтально.
  • Для усиления свайного фундамента можно использовать железобетонные обоймы, которые устанавливаются по всей длине свай.

Советы

Важно знать следующее.

  • Перед тем, как приступить к строительству фундамента, убедитесь, что уклон участка является творением природы, а не возвышением, созданным искусственно человеком, принесшим на это место грунт или отходы.
  • Дайте преимущество южной и западной сторонам. В доме, построенном на одной из этих сторон, приятнее проводить время и любоваться красивыми закатами.
  • Вход в дом важный момент в строительстве здания на склоне. При больших наклонах доступ часто возможен только с одной стороны.
  • Позаботьтесь об инженерных коммуникациях. Например, скважина для воды, расположенная внизу склона, потребует учета высоты дома, а также перепада рельефа.
  • Основной вопрос, который также необходимо продумать заранее, это отвод талых вод, так как таяние снега может привести к вымыванию почвы. Поэтому лучше устанавливать водосточные системы как с крыши, так и с других участков. Без дренажного устройства вы вряд ли обойдетесь.
  • Растительность на участке поглощает лишнюю воду, а корни укрепляют склон.
  • Проектирование будущего дома всегда начинают с эскиза и расстановки объектов на участке. Это один из самых ответственных моментов на стройке. Обдумав все нюансы, вы во всех подробностях увидите свой будущий дом.

Сооружение незаглубленных или мелкозаглубленных фундаментов со стенами более 7 метров нецелесообразно, так как лента может лопнуть в результате пучинистых явлений грунта.

О том, как построить дом на неровном участке, смотрите в следующем видео.

Фундаменты на склонах холмов — Мелкое жилищное строительство

Практические советы

Инженер рассказывает о фундаментах для опор и балок.

Рональд Дж. Барр Выпуск 16

Сводка: Инженер-строитель обсуждает преимущества этих фундаментов на участках склонов и в районах, где состояние почвы не позволяет использовать обычный бетонный фундамент. Бетонные опоры уходят глубоко в землю и соединяются бетонными балками, залитыми на уровне земли. В этой статье рассматриваются некоторые из тех же материалов, что и в выпуске № 16 Майкла Спексарта.

Большинство домов, построенных на обычных участках, стоят на фундаменте с распорным фундаментом. Он имеет Т-образное поперечное сечение и поддерживает дом, передавая собственный вес и нагрузку сверху непосредственно на землю под ним. Насыпные фундаменты можно использовать на наклонных участках, уступая их в гору, но это обычно требует сложной опалубки и дорогостоящих земляных работ. Для уклонов более 25 ° конструктивно более совершенный опорно-балочный фундамент может быть менее дорогостоящим. Помимо возможности строительства на крутых участках, опорные и балочные фундаменты позволяют строить на ровных участках, где почвы настолько обширны, что они могут треснуть, как хлебные палочки, когда земля вздымается и оседает.

Как они работают

Фундамент из пирса и наклонных балок поддерживает конструкцию одним из двух способов. Во-первых, опоры могут опираться непосредственно на горную породу или почву, которые признаны подходящими. Это означает, что он достаточно стабилен, чтобы выступать в качестве опорной поверхности для основания пирса. Во-вторых, опоры опираются на трение. Именно это отличает опорно-балочные фундаменты от других систем. Стороны бетонных опор создают огромное трение о неровные стенки их отверстий. Этого сопротивления достаточно, чтобы удержать здание. Инженер-строитель может просмотреть отчет о грунте для данного участка, изучить характеристики трения грунта, а затем указать количество, длину, диаметр и расстояние между опорами, которые потребуются для несущей конструкции предлагаемой конструкции.

Буровые установки, используемые для бурения скважин под фундамент жилых домов, должны быть способны бурить скважины глубиной 20 футов и более. Фундаменты должны проходить через неустойчивый поверхностный грунт, такой как неуплотненная насыпь, верхний слой грунта с низкой несущей способностью и слои грунта, склонного к оползанию. Закрепленные в устойчивых подземных слоях земли или камня, глубокие опоры не зависят от нестабильного поверхностного грунта в качестве опоры.

Уклон участка и качество грунта на поверхности влияют на размер и размещение арматурной стали в каждой опоре. Чем круче участок и чем больше подозрений в устойчивости грунта, тем крупнее сталь. Это связано с тем, что опора не просто передает сжимающие нагрузки от дома на землю. Он также противостоит боковым нагрузкам, вызванным ветрами, землетрясениями или движением поверхностных грунтов, что приводит к своего рода консольной балке на опорах. Они должны быть достаточно прочными, чтобы противостоять этим силам — каркасы для пирсов, сделанные из 1-дюймового стального листа. арматура не редкость в крайних случаях.

Наклонные балки

Как следует из названия, накладная балка представляет собой бетонную балку, которая соответствует контуру земли на уровне земли. Для наклонных балок требуется как минимум два отрезка арматуры, один вверху и один внизу. Планы фундамента часто предусматривают две длины вверху и две внизу, привязанные к клеткам с прямоугольными опорами, называемыми стременами. Стержни внутри балок работают как пояса в ферме, распределяя силы растяжения и сжатия, вызванные временными и постоянными нагрузками вышележащей конструкции.

Размер сечения балки уклона зависит от нагрузки на нее и от расстояния между опорами. Расстояние между сваями определяется допустимым значением торцевой опоры свай или допустимым поверхностным трением, создаваемым стенками свай и грунтом под площадкой. Глубина пирса колеблется от 5 футов до 20 футов; расстояние между пирсами от 5 футов до 12 футов o.c. Диаметр пирса обычно составляет от 10 до 12 дюймов и может доходить до 30 дюймов. Секции балки начинаются примерно с 6 на 12 дюймов и увеличиваются.

Из-за большого количества переменных, связанных с проектированием опоры и балочного фундамента, проектирование лучше доверить профессионалу. Не случайно ведется множество судебных исков из-за провалов фундамента — многие из них на склонах.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
