11.5 Отмостка

Чтобы предупредить проникновение дождевых и талых вод в подземные части здания, осуществляют планировку поверхности участка под застройку, создавая необходимый уклон для отвода поверхностных вод от здания. А по периметру здания устраивают отмостку.

Отмостка располагается на уровне земли и служит для защиты фундамента от атмосферных осадков. Ширина отмостки, в зависимости от назначения здания или сооружения и от грунтовых условий, может быть от 0,5 до 2,0м, но не менее чем на 200мм шире карниза, чтобы вода, стекающая с крыши, не размывала грунт и не застаивалась под домом.

Отмостка должна иметь поперечный уклон (от дома или сооружения) (1:5) и может быть выполнена с продольным уклоном не менее 0,03. В этом случает отмостка должна обязательно заканчиваться бордюрным камнем.

По краю отмостки можно устроить водоотводную канавку. Отмостку также можно закончить бордюрным камнем. В этом случае вода будет стекать вдоль здания и сходить в дрену или ливневую канализацию.

Отмостка по периметру здания или сооружения независимо от конструкций одежды (асфальтовая, бетонные плиты, монолитный бетон, булыжный камень, гравий, щебень) должна иметь подготовку из местного уплотненного грунта или мягкой уплотненной глины толщиной слоя не менее 15см Отметка бровки отмостки должна превышать планировочную отметку не менее чем на 0,05м.

Отмостка выполняется из бетона со швами, компенсирующими температурные расширения.

Рис. 34 Варианты устройства отмосток

Конструкции пандусов и их ограждений следует выполнять из несгораемых материалов с пределом огнестойкости не менее 2 часов.

В исключительных случаях допускается предусматривать винтовые пандусы, величина внутреннего радиуса которых рассчитывается. Длина промежуточных горизонтальных площадок винтового пандуса по внутреннему его радиусу должна составлять не менее 2 м.

Уклон пандуса в зависимости от его длины не должен превышать величин, указанных в приложении ВСН 62-91*.

По внешним боковым краям пандуса следует предусматривать бортики высотой не менее 5 см.

По обеим сторонам пандуса должны предусматриваться ограждения высотой не менее 0,9 м с поручнями. Поручни должны быть двойными на высоте 0,7 и 0,9 м, а для детей – на высоте 0,5 м. Длина поручней должна быть больше длины пандуса с каждой стороны не менее чем на 0,3 м.

Пандус, служащий путем эвакуации со второго и вышележащих этажей должен быть непосредственно связан с выходом наружу из здания или сооружения.

Рис.35 Фрагмент плана подземного гаража с рампой и пандусами

Также пандусы устраиваются в промышленных и общественных зданиях и сооружениях для возможности заезда по ним автомобильного транспорта при наличии перепада между отметкой пола и отметкой земли. Уклон пандуса должен иметь соотношение 1:7. Покрытие пандусов (рамп) должно исключать скольжение.

Рампы в автостоянках должны отвечать следующим требованиям:

• продольный уклон закрытых прямолинейных рамп по оси полосы движения должен быть не более 18%, криволинейных рамп – не более 13%, продольный уклон открытых (не защищенных от атмосферных осадков) рамп – не более 10%;

• поперечный уклон рамп должен быть не более 6%;

• на рампах с пешеходным движением должен предусматриваться тротуар шириной не менее 0,8 м.

Фото … Пандус для маломобильных групп населения в г.Оломоуц

Устройство отмостки вокруг дома — бетон, плитка и другие материалы

Устройство отмостки защищает фундамент дома от скопления излишней дождевой влаги и грунтовых вод. Особенно опасны талые воды и замерзающий, сильно увлажненный грунт при заморозках.

Неравномерное размытие и замерзание грунтовых вод непосредственно в контакте с фундаментом, может привести к трещинам в фундаменте, а затем и к трещинам стен, независимо от прочности и материала изготовления.

Вода, как известно, камень точит.

Отмостки для защиты фундамента вокруг дома обычно выполняются из следующих материалов:

• камень, булыжник
• асфальт
• кирпич
• бетон
• тротуарная плитка
• бетонные плиты

Кроме функциональных, отмостка (или дорожка) выполняет декоративные функции. Красиво уложенная дорожка придает зданию завершенный вид и может служить дополнительной дорожкой.

Широкая дорожка в сочетании с широкими свесами крыши становится интересным элементом садового дизайна и укрытием от дождя.

Отмостка вокруг дома из брусчатки

Вокруг дома на достаточно широкой дорожке можно расставить садовые скамейки и разместить вазоны с растениями.

Содержание

• 1 Устройство отмостки частного дома
• 2 Технология укладки
• 3 Укладка бетонной отмостки
  • 3.1 Уклон и ширина
  • 3.2 Гидроизоляция и утепление

Устройство отмостки частного дома

Она представляет из себя наклонное покрытие из влагоустойчивого материала по периметру здания. Под слоем гидроизоляции расположена песчаная или гравийная подушка.

В некоторых случаях в качестве материала для подушки берут глину.

Глиняная отмостка требует сильной трамбовки материала и постоянного подновления, в противном случае глину просто смоет грунтовыми водами.

Технология укладки

Ширина укладки отмостки зависит от конструкции дома и должна на 10-20 см превышать ширину свесов кровли для того, чтобы дождевая вода попадала на дорожку, а затем, в ливневую канализацию.

Оптимальная ширина дорожки от 60 до 100 см.

По ее всей ширине снимается грунт на глубину не менее 60 см. Затем в полученную траншею засыпают песок или гравий. При трамбовке подкладной подушки формируется уклон отмостки.

Проектирование слива для отмостки

После формирования дренажной подушки с уклоном, можно приступить к укладыванию арматурной сетки. Слой арматурной сетки формирует границы отмостки и не позволит различным элементам утратить форму или сместиться (при укладке плитки, кирпича, декоративного камня, булыжника.

На армирующий слой сетки укладывается слой бетона. Этот слой необходим в качестве основания, на которое укладывается плитка, кирпич, камень или основной слой бетона.

Сверху укладывается основной гидроизоляционный слой из кирпича, тротуарной плитки, бетона или другого материала. При укладке бетонной отмостки обязательным моментом является дополнительная укладка крепящей арматуры.

Отмостка из тротуарной плитки

Важным элементом при устройстве отмостки является зазор между ней и фундаментом. Он необходим для компенсации разницы расширений материалов в теплую погоду и при промерзаниях зимой. Амортизирующий зазор наполняется песком, который может досыпаться при вымывании.

В ряде случаев компенсационный амортизирующий шов заполняют битумом, что не всегда выглядит достаточно эстетично.

Укладка бетонной отмостки

При ее укладке, кроме прочих элементов для строительства, вам потребуется опалубка.

Опалубка — это специальная разборная коробка, препятствующая растеканию цементного раствора и позволяющая добиться нужных форм.

Без использования опалубки цемент невозможно уложить слоем нужной толщины, он расползется и застынет тонким слоем, а впоследствии раскрошится.

Обычно используется съемная опалубка из деревянных или пластиковых досок. Опалубку можно сделать самостоятельно или взять в аренду у предприятий, занимающихся цементными работами.

Опалубка для отмостки вокруг дома

При использовании опалубки, армирующие элементы можно укладывать в готовый раствор, помещенный в опалубку. Это поможет избежать «неформатных» кусков арматуры. Удобнее всего использовать армирующую сетку с шагом 5 или 10 см. Объемная армирующая сетка повысит надежность конструкции.

Железная основа бетонной дорожки

На что обратить внимание? На морозы. В морозы громоздкая конструкция не будет промерзать равномерно. Следовательно, во избежание растрескивания, следует заранее заготовить компенсационные швы, для чего в опалубку добавляют дополнительные деревянные ребра. После снятия опалубки, деформационные швы следует заделать.

Заливка дорожки бетоном

Имеет смысл обратить внимание на несъемною опалубку. Несъемная опалубка бывает выполнена из пластика или керамики с наружным декоративным покрытием.

Монтаж осуществляется при помощи пластиковых несъемных хомутов, что исключает появление мостиков холода или неравномерность заливки. Одновременно решается проблема деформационных швов, которые требуется сперва создать, а потом заделать при обычной отмостке с опалубкой.

Готовая бетонная дорожка у частного дома

Устройство отмостки из бетона следующее: она заливается в несколько слоев с армированием и укладкой теплоизоляции. Подойдет любая марка бетона для устройства отмостки обладающая максмиальной водонепроницаемостью.

Уклон и ширина

Ширина бетонной отмостки, как и любой другой, должна превышать ширину кровли. Уклон должен быть направлен от здания. Поскольку бетон является прочным и не гигроскопичным материалом, достаточно небольшого уклона в 2-10 градусов.

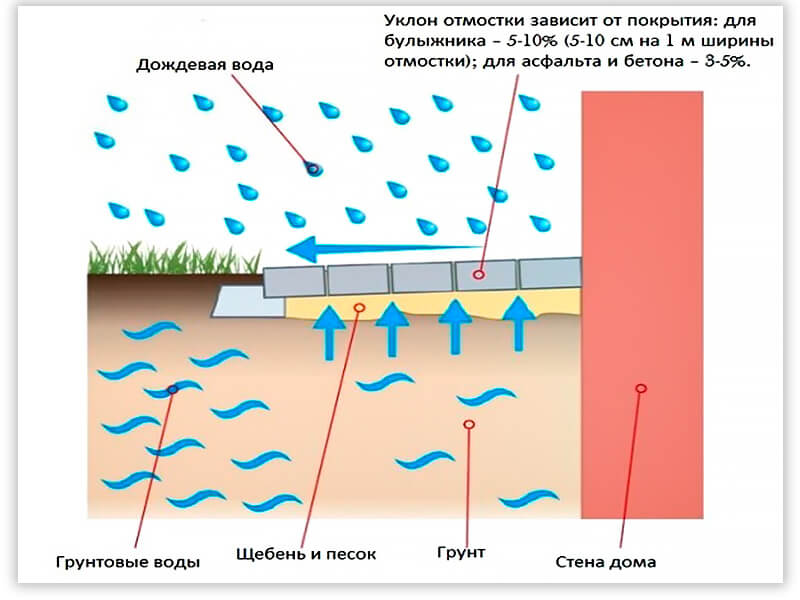

Уклон бетонной отмостки

При создании бетонной отмостки, шириной более 60 см, желательно выполнить внешнюю часть из бетонных плит, брусчатки, тротуарной плитки. Это поможет избежать разломов при ее эксплуатации в качестве дорожки. Бетон не является гибким материалом и быстро раскрошится, если не дополнить его прочными и надежными плитами.

3д дорожка у частного дома в разрезе

Гидроизоляция и утепление

Утепление отмостки в значительно повышает теплоизоляционные характеристики здания в целом.

Технология утепления производится напылением пенополиуретана на гравийную подушку или укладкой пластин пенопласта. Толщина используемых пластин около 10 см, что следует учитывать при создании рва.

Устройство и гидроизоляция стандартной и экономичной отмостки в разрезе

Для напыления пенополеуритана можно использовать обычную двухкомпонентную смесь в баллонах, в этом случае не потребуется приобретать дополнительный распылитель.

Баллоны обычно снабжаются пластиковым распылителем, которого хватает примерно на 10 м2 покрытия. При распылении обязательно используйте перчатки, очки и респиратор.

Пенополиуретан в застывшем виде обладает хорошими экологическими характеристиками, но при распылении, в жидком виде, достаточно активен. Внимательно читайте инструкцию.

Бетон отлично справляется с функцией гидроизоляции, но можно уложить слой изоляционного материала или выполнить битумную заливку в процессе выполнения работ.

Дренажный слив выполненный из железных лотков

Желательно дополнить дорожку отводами ливневых и талых вод по периметру фундамента, поскольку в низинах грунтовые воды могут скапливаться под ней, в этом случае она препятствует ее свободному испарению. Работы по устройству ливневой канализации лучше проводить до устройства отмостки.
